1 AUTOMATYKA SCENICZNA VISIONLITE ul. Szyszkowa 56C Warszawa

2 VL STAGE LIFT To wyjątkowe urządzenie powstało na specjalne zamówienie Cirque du Soleil oraz ich prestiżowego show w trakcie EXPO 2017 w Astanie. Projekt tej w pełni zautomatyzowanej jednostki w której zintegrowano kanadyjski typ spiraliftu oraz wielostopniowy, liniowy podnośnik z zachowaniem najwyższych standardów bezpieczeństwa jest zupełnie nowatorski, a zastosowane rozwiązania konstrukcyjne są unikalne na skalę światową. Już dzisiaj to wielofunkcyjne urządzenie które może działać jako winda z zapadnią jest gotowe do zastosowania w najbardziej kreatywnych scenariuszach dla stworzenia wyjątkowej oprawy każdego wydarzenia.

3 DANE TECHNICZNE Wymiar zewnętrzny ramy windy: wys. 1,95 m x szer. 2,45 m x gł. 2,45 m + regulowane nogi o wys cm. Waga całkowita windy: 3,5 t - transport: HDS. Kształt platformy unoszącej: okrąg o średnicy 2,2 m. Udźwig maksymalny ponad poziomem zerowym sceny: 250 kg obciążenia dynamicznego. Rodzaj zastosowanego mechanizmu napędowego: kanadyjski system Spiralift. Prowadzenie platformy: prowadnice liniowe, 3-stopniowe, teleskopowe. Maksymalna, regulowana prędkość wznoszenia platformy: 0,3 m/s. Wysokość sceny na poziomie zerowym: 1,95 m 2,05 m Maksymalny wysięg platformy: 2 m ponad poziom zerowy sceny. Minimalna wysokość położenia platformy unoszącej: 0,8 m od powierzchni ziemi. Manualna blokada sceny na poziomie zerowym. Konstrukcja windy dostosowana do międzynarodowych standardów i wymogów pracy z ludźmi. Specjalistyczny system bezpieczeństwa (kurtyna laserowa w wejściu, listwa bezpieczeństwa na krawędziach platformy). Systemy sterujące z certyfikatem SIL3 - sterowanie manualne zewnętrznym kontrolerem. Dwa awaryjne przyciski STOP: winda + kontroler.

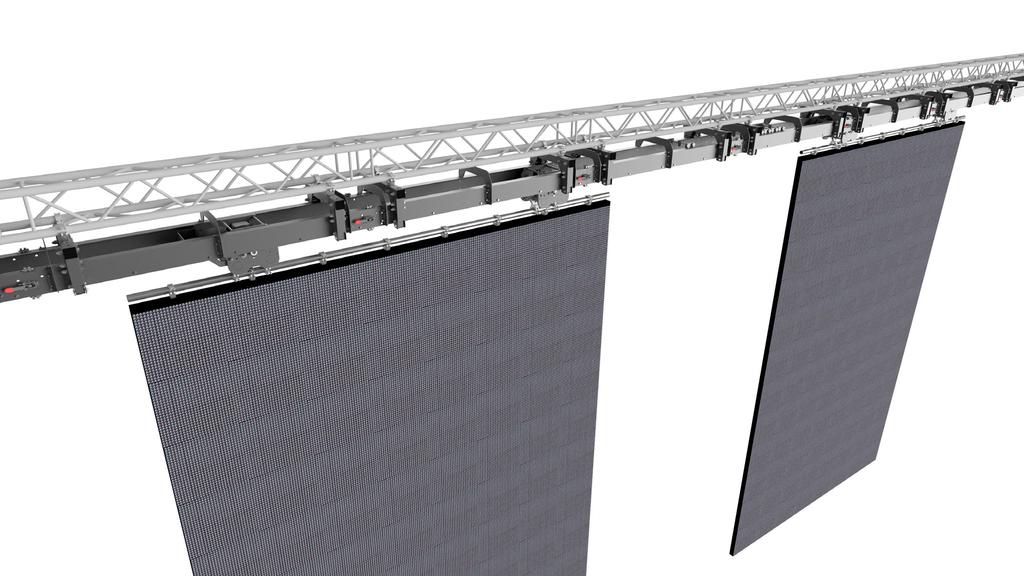

4 VL FLY RAIL Połączenie świeżej myśli technologicznej Visionlite z symulatorem scenicznym Disguise oraz systemem automatyki scenicznej marki Kinesys zaowocowało powstaniem w pełni zautomatyzowanego rozwiązania do przenoszenia i kontroli ruchu ekranów LED, obiektów scenograficznych oraz ludzi. Wykorzystanie media serwera do śledzenia pozycji zastosowanych wózków pozwala na płynną adaptację określonych treści do różnej prędkości i pozycji ruchomych ekranów w tym na śledzenie prelegenta wybranym ekranem z prezentacją. Dla stworzenia dynamicznego i złożonego efektu wizualnego ruch liniowy prowadnicy możemy uzupełnić o ruch obrotowy dodając dedykowany, kompaktowy rotator oraz ruch góra-dół poprzez dodanie jednego z kompatybilnych systemów wyciągarek Kinesys. Specjalna modułowa konstrukcja prowadnicy, wyjątkowa nośność komponentów przy wysokich obciążeniach dynamicznych oraz zastosowany certyfikowany system automatyki zapewniają bezpieczną, precyzyjną i powtarzalną kontrolę ruchu oferując nieograniczone możliwości aranżacyjne oraz elastyczną kreatywność przy projektowaniu kolejnego wydarzenia z zastosowaniem multimediów.

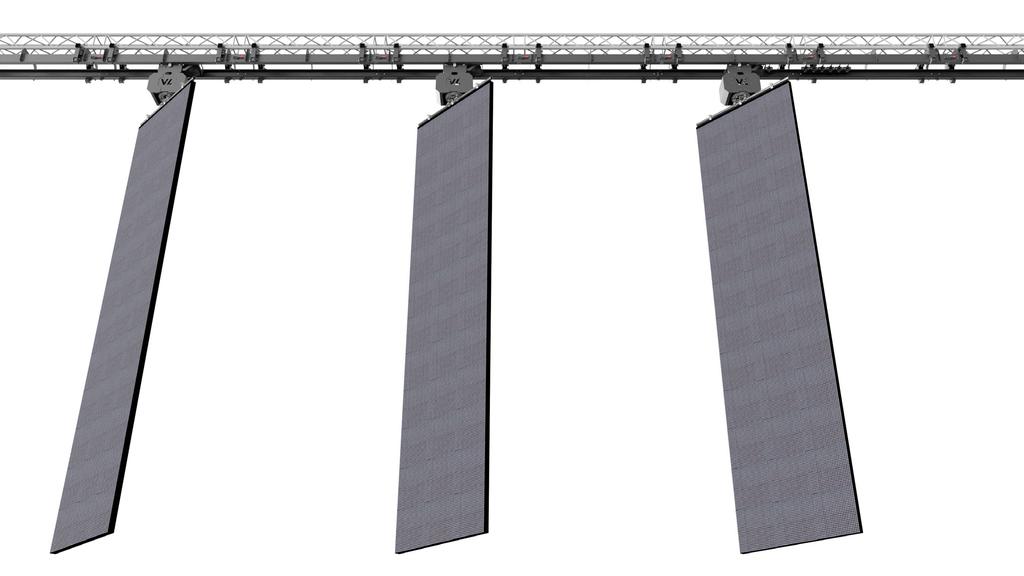

5 VL FLY RAIL + VL ROTATOR

6 DANE TECHNICZNE 1. Mocowanie prowadnicy kompatybilne z kratownicami Prolyte H30, H40, H52 lub ich odpowiednikami. 2. Nośność: a. wózka napędowego oraz wózka biernego podczas ruchu: 610 kg (możliwość łączenia wózków w celu zwiększenia nośności); b. statyczna wózka napędowego oraz wózka biernego: 1000 kg; c. mocowanie prowadnicy: 1000 kg. 3. Maksymalna prędkość wózka napędowego: 1,5 m/s. 4. Długość elementu prowadnicy: ~2 m (1998 mm) lub ~3 m (2997 mm). 5. System kablowy: wózki kablowe pomiędzy wózkami napędowymi. 6. Dostępne prowadnice w łuku o promieniu 2 m Sterowanie ruchem: system Kinesys Elevation z oprogramowaniem K2, możliwość zintegrowania i sterowania innymi urządzeniami automatyki scenicznej (VL ROTATOR). 8. Dokładność pozycjonowania: a. Mechaniczna: +/-1 mm; b. Całkowita: +/-5 mm. 9. Odległość od kratownicy do ruchomego obiektu (ekran LED): ~420 mm. 10. Waga własna: a. Prowadnica (element 2m): 28 kg; b. Mocowanie prowadnicy: 7 kg; c. Wózek napędowy: 40 kg; d. Wózek bierny: 12 kg; e. Wózek kablowy: 0,7 kg.

7 VL ROTATOR VL Rotator to wszechstronne i uniwersalne urządzenie, którego zadaniem jest dostarczenie ruchu obrotowego dla ekranów LED oraz wszelkich elementów scenicznych. Ten kompaktowy ale potężny rotator może pracować jako jeden z modułów prowadnicy VL FLY RAIL lub samodzielnie jako niezależna jednostka rotująca dany obiekt o wadze nie przekraczającej 600 kg. z prędkością maksymalną 15 RPM. Zastosowanie systemu Kinesys Elevation do sterowania ruchem zapewnia dokładne i powtarzalne pozycjonowanie, płynny dwukierunkowy obrót, zmienną prędkość oraz programowalne przyspieszanie i zwalnianie.

8 DANE TECHNICZNE Mocowanie rotatora kompatybilne z kratownicami Prolyte H30, H40, H52 lub ich odpowiednikami oraz z wózkiem napędowym prowadnicy VL FLY RAIL możliwość ustawienia rotatora na podłożu. Nośność: 600 kg. Maksymalna prędkość obrotowa: 15 RPM. Sterowanie ruchem: system Kinesys Elevation z oprogramowaniem K2, możliwość zintegrowania i sterowania innymi urządzeniami automatyki scenicznej (VL FLY RAIL). Dokładność: +/- 2. Wymiar zewnętrzny: dł. 530 mm x szer. 315 mm x wys. 310 mm. Waga własna: 39 kg. VL VIDE SYSTEM
