1 Zakład Obsługi Energetyki Sp. z o.o. ul. S. Kuropatwińskiej 16, PL Zgierz tel.: fax: zoen@zoen.pl Wyłącznik napowietrzny GVR Recloser z telemechaniką Ex-Simon_GVR

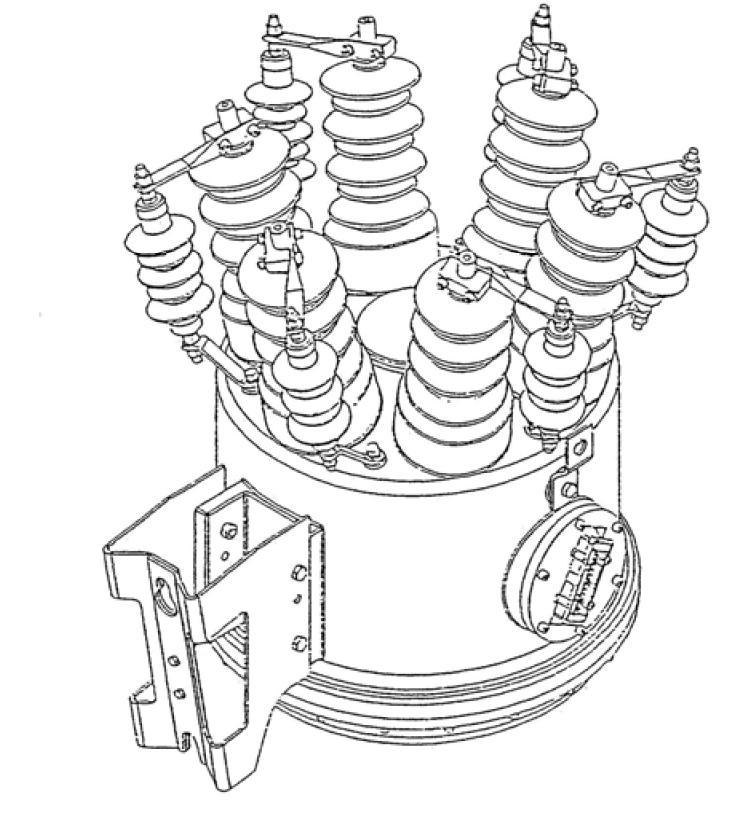

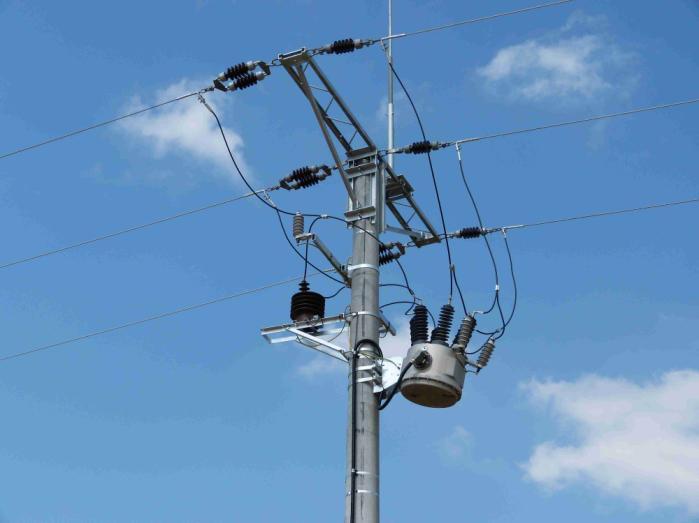

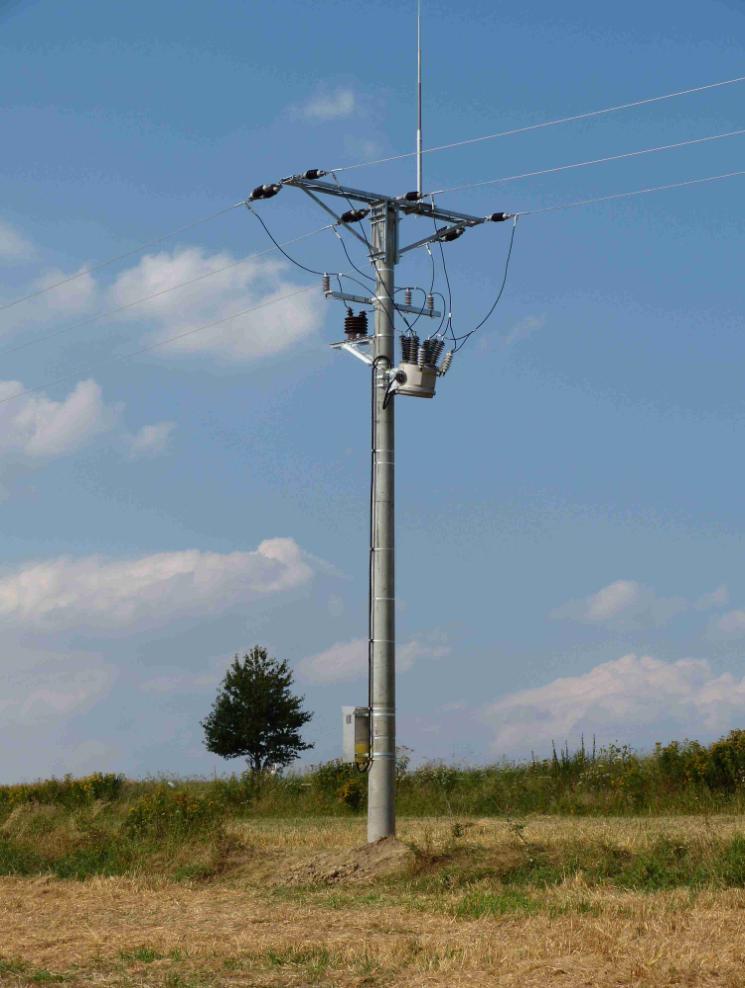

2 Wyłącznik napowietrzny GVR Recloser Wyłącznik próżniowy GVR Recloser jest przeznaczony do stosowania w napowietrznych sieciach dystrybucyjnych SN. Jest urządzeniem sprawdzonym i niezawodnym, dzięki nowoczesnym rozwiązaniom konstrukcyjnym i wykorzystanym wysokiej jakości materiałom. Zastosowanie Wyłączniki samoczynny GVR Recloser wraz z układem telemechaniki i zabezpieczeniem Ex- Simon instaluje się na słupach linii SN. Urządzenie wraz z układem telemechaniki i zabezpieczeniem stanowi część nowoczesnych zautomatyzowanych systemów dyspozytorskich, umożliwiających automatyczną rekonfigurację sieci i pełną kontrolę nad obiektem za pomocą łączności bezprzewodowej i kanału inżynierskiego. Dzięki zastosowaniu sprawdzonego i niezawodnego wyłącznika GVR Recloser i dedykowanego dla niego sterownika z zabezpieczeniem Ex-Simon-GVR przy wykorzystaniu łączności bezprzewodowej zakłady energetyczne mogą zwiększyć niezawodność zasilania odbiorców, skrócić czas lokalizacji awarii, zmniejszyć koszt obsługi urządzeń w sieci SN. Czas bezobsługowej pracy wyłączników to min. 20 lat dla max łączeń. Wysoka niezawodności wyłącznika GVR Recloser jest osiągana dzięki: - nowoczesnemu chronionemu patentem magnetycznemu jednocewkowemu napędowi, który pozwala sterować wyłącznikiem GVR Recloser niezależnie od napięcia sieci SN. - przerywaniu łuku elektrycznego w próżni, dzięki czemu w czasie wyłączania nie powstają produkty rozpadu gazu SF 6. - solidnej aluminiowej obudowie wraz z uchwytem do mocowania na słup, która ułatwia transport i instalację urządzenia. - przepustom z EPDM odpornym na uszkodzenia. - zredukowanej ilość części konstrukcyjnych, szczególnie części ruchomych w stosunku do rozwiązań konwencjonalnych. Ekologiczna konstrukcja Wykorzystanie komór próżniowych wraz z zastosowaniem gazu SF 6 do wypełnienia szczelnego wnętrza wyłącznika GVR celem eliminacji zanieczyszczeń które mogą dostać się do wnętrza, stanowi połączenie sprawdzonej wysokiej niezawodności wyłączania elektrycznego (łuk w próżni) i wysokiej wytrzymałości dielektrycznej sterującego medium, w jednej bezobsługowej jednostce. Ponieważ gaz SF 6 stanowi tylko dodatkową izolacje wewnętrzną i nie uczestniczy w gaszeniu łuku elektrycznego, nie powstają we wnętrzu urządzenia toksyczne odpady. Żywotność elektryczna jest więc o wiele większa niż wymagają tego normy ANSI oraz IEC. Napęd magnetyczny charakteryzuje się pewną i stabilną pracą, a jego konstrukcja znacznie ogranicza ilość ruchomych części. Wykorzystywane materiały są starannie dobierane, np.: neodymowe magnesy (NdFeB) wykorzystane w mechanizmie napędowym, starannie kontrolowane izolatory przepustowe EPDM, których sprawdzenie przeprowadza się w środowisku solnej mgły na występowanie prądów powierzchniowych i erozji, zgodnie z normą IEC Spełniane normy: GVR Reclozer spełnia normy: PN-EN :2009 oraz IEC :2005 co jest potwierdzone certyfikatem Instytutu Elektrotechniki w Warszawie, ul. M.Pożaryskiego 28 o nr 01060/NBR/2011 wydanych na podstawie raportu z badań High-Power Laboratory KEMA Arnhem Holandia. 2

3 Urządzenie było badane również wg norm, - ogólna według ANSI C37 60, elektromagnetyczna IEC 801, - ochronna IEC 255. Parametry techniczne: Typ GVR 27 GVR 38 Napięcie znamionowe U r kv Prąd znamionowy ciągły I r A Prąd znamionowy wyłączeniowy I k ka 12,5 8 Prąd znamionowy załączeniowy I p ka 31,5 25 Częstotliwość znamionowa f r Hz Napięcie udarowe piorunowe wytrzymywane U w (1,2/50 µs) kv 125 do ziemi i międzyfazowo 150 między otwartymi stykami 150 do ziemi i międzyfazowo 170 między otwartymi stykami W środowisku suchym kv W deszczu kv Znamionowe ciśnienie gazu SF 6 (w przybliżeniu) P atmosferyczne 0,3 bar (nadciśnienie) Masa SF 6 kg 0,6 0,6 Trwałość mechaniczna Ilość cykli łączeniowych przy wartości prądu wyłączalnego 2000A Zakres temperatur pracy C C Masa kg Wyposażenie standardowe: - 3 x przekładniki prądowe o przekładni 200/1 lub 300/1 z możliwością stałego przeciążenia x 5 dla I r =630A - 3x pojemnościowy dzielnik napięcia Budowa Wyłącznik próżniowy GVR Recloser zawiera trójfazowy próżniowy wyłącznik automatyczny oraz mechanizm uruchamiający umieszczony w szczelnej aluminiowej obudowie. Obudowa jest wypełniona gazem SF 6, którego zadaniem jest zapewnienie izolacji wewnętrznej, oraz utrzymanie stałego kontrolowanego środowiska dla elementów elektrycznych i mechanicznych. Operacje włączania i wyłączania wykonywane są przez komory próżniowe, co sprawia, że nie powstają żadne produkty rozpadu związane z powstaniem łuku elektrycznego w gazie SF6. Wyłącznik automatyczny zawiera trójfazową profilowaną formę wspierającą, na której są zamontowane komory próżniowe i zasobnikowy układ mechaniczny. Na jednym końcu formy umieszczone są punkty przegubowe dla sterującej trzema fazami belki, która z kolei jest podłączona do magnetycznego urządzenia uruchamiającego, położonego na spodniej stronie formy. W obudowie zamontowanych jest sześć wyprasek do izolatorów przepustowych. Wyłącznik wyposaża się standartowo w 3 szt. przekładników prądowych (CT) i 3 szt. przekładników napięciowych (CVT), lub opcjonalnie w 6 szt. przekładników napięciowych (CVT). Wszystkie funkcje elektryczne i sterujące dokonywane są poprzez kabel zasilający podłączony do gazoszczelnego szybkozłącza, umieszczonego na boku zbiornika. Wyłącznik próżniowy GVR Recloser współpracuje poprzez kabel zasilający z układem zabezpieczenia i telemechaniki typu: Ex-SIMON-GVR. Dokładne informacje 3

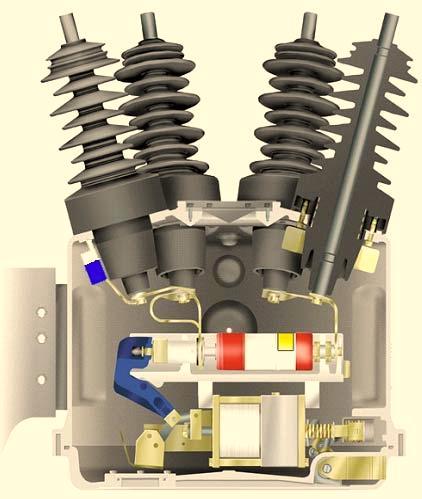

4 na temat instalacji i obsługi znajdują się w szczegółowej instrukcji. 1. Membrana ciśnieniowa 11. Izolatory przepustowe 10. Dzielniki napięcia CVT 2. Przekładniki prądowe CT 3. Obudowa aluminiowa 9. Uchwyt montażowy 8. Wskaźnik położenia 7. Zespół magnetycznego urządzenia przełączającego 4. Komory próżniowe 5. Zasobnik sprężynowy 6. Dźwignia napędu ręcznego Rys 1, Wewnętrzny przekrój wyłącznika samoczynnego GVR Recloser. Opis głównych części: 1. Talerzowa membrana służąca redukcji nadciśnienia w obudowie, odpowiadająca IEC 298, zapewniająca najwyższy poziom bezpieczeństwa. 2. Przekładniki prądowe CT zainstalowane wewnątrz obudowy wyłącznika. 3. Aluminiowa obudowa z zespoloną podstawą, umocowana śrubami i uszczelniona gumowym pierścieniem. 4. Komory próżniowe zamocowane w izolacyjnej formie, oraz mechanizm magnetycznego sterowania z ramieniem napędowym stanowiące jedną całość. 5. Zasobnik sprężynowy umożliwiający wyłączenie urządzenia. 6. Dźwignia napędu ręcznego umożliwiająca manualne wyłączanie i blokowanie za pomocą drążka z manipulatorem. 7. Jednocewkowy magnetyczny napęd (elektromagnes), który jest utrzymywany przez stałe magnesy w położeniu wyłącz lub załącz. Napęd jest zasilany z pojemnościowego zasobnika energii i dlatego można go zasilać z akumulatora. 8. Mechaniczny wskaźnik położenia łącznika (0/I) wyposażony w okienko kontrolne widoczne z poziomu ziemi. 9. Uchwyt montażowy zintegrowany z obudową ułatwiający montaż na słupie. 10. Przekładniki napięciowe CVT zainstalowane wewnątrz obudowy wyłącznika. 11. Izolatory przepustowe EPDM z gumy silikonowej z aluminiowym, bądź miedzianym rdzeniem, jednoczęściowe. 4

5 Próżniowe komory łączeniowe Napęd magnetyczny Wskaźnik położenia łącznika Rzeczywisty wygląd elementów wyłącznika GVR Recloser Kabel sterujący (gniazdo i wtyczka) Opis działania jednocewkowego napędu magnetycznego. Załączanie Bi-stabilna konstrukcja sterownika zapewnia przytrzymanie rdzenia cewki w położeniu wyłączonym, stan taki trwa to do chwili, w której prąd płynący przez elektromagnes nie osiągnie poziomu potrzebnego do załączenia wyłącznika. W momencie, w którym jest przekroczona siła trzymająca dochodzi do załączenia wyłącznika w wyniku działania energii elektromagnesu i magnesu stałego. Wyłączanie Elektromagnes jest wzbudzany w przeciwnym kierunku, tak aby doszło do zniesienia przytrzymującej siły magnesu stałego i odblokowania napędu. Tym sposobem proces wyłączania jest wzmocniony energią zgromadzoną w sprężynach i jest praktycznie niezależny od napięcia źródła zasilającego elektromagnes przy wyłączaniu, czy też od szybkości ruchu operatora przy wyłączaniu ręcznym. Energia potrzebna do wyłączenia stanowi około 1/30 energii potrzebnej do załączenia. Przy załączeniu wyłącznika GVR cewka napędu pobudzi się w jednym kierunku. Przy pobudzeniu w przeciwnym kierunku następuje wyłączenie wyłącznika, w ten sposób, że dochodzi do uwolnienia siły napiętej sprężyny. Tym sposobem, ten wyjątkowy, jednocewkowy napęd gwarantuje pewne wyłączenie bez względu na stan akumulatora, również przy ręcznym wyłączaniu. Opis zdalnego i ręcznego manewrowania, oraz blokowania wyłącznika. Wyłącznik może zostać zamknięty tylko za pomocą cewki elektromagnesu przy wykorzystaniu zasobnika energii elektrycznej. Załączenie urządzenia jest możliwe zarówno zdalnie jak i przy wykorzystaniu przycisków zał ; wył do manewrowania lokalnego, po wcześniejszym wyborze trybu pracy za pomocą łącznika krzywkowego umieszczonego w skrzynce sterownika Sterownik Ex-SIMON-GVR/Ex-mBEL_GVR. Wyłączenie urządzenia jest możliwe zarówno elektrycznie (zdalnie lub lokalnie) jak również przy wykorzystaniu uchwytu ręcznego umieszczonego w dolnej części obudowy. Normalna procedura wyłączenia ręcznego wygląda następująco: Pociągnąć całkowicie do dołu uchwyt w korpusie obudowy i wyłącznik automatyczny powinien wskazywać O. W tej pozycji są zablokowane funkcje sterowania zdalnego i lokalnego. Po ręcznym wyłączeniu, należy uchwyt przywrócić do normalnego położenia. Teraz wyłącznik może ponownie zostać włączony za pomocą funkcji sterowania zdalnego i lokalnego. Ze względu na średnią wysokość zamontowania urządzenia około 8 merów nad poziomem gruntu proponujemy wykorzystać drążek manewrowy typu: TDI wraz z zaczepem ZU firmy : Spółdzielnia Pracy Aktywizacja z Krakowa. 5

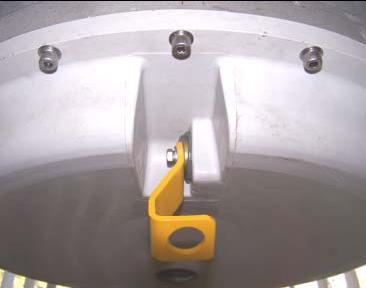

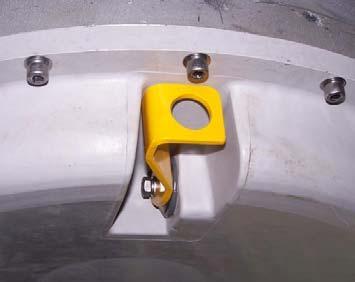

6 Ze względów bezpieczeństwa sposób wyłączenia ręcznego oraz blokowania wymaga szczegółowego opisu! W dolnej części urządzenia znajduje się uchwyt umożliwiający ręczne wyłączenie. Dźwignia ze względów bezpieczeństwa jest koloru żółtego. Wygląd dźwigni w pozycji odblokowanej pokazuje poniższe zdjęcie: Do otwarcia i blokowania używamy drążka opisanego powyżej. Czynność ta wymaga użycia umiarkowanej siły i polega na włożenia zaczepu ZU drążka manewrowego w otwór dźwigni i stanowczym pociągnięciu w dół. Energia wymagana dla operacji wyłączenia magazynowana jest w mechanizmie sprężynowym. Dlatego prędkość otwierania samoczynnego włącznika nie zależy od wysiłku wymaganego do pociągnięcia uchwytu, ani prędkości, z jaką jest on pociągany. Gdy dźwignia jest pociągnięta w dół o około 45 stopni, samoczynny włącznik zostanie wyłączony. Dźwignia może wtedy zostać przywrócona do pozycji horyzontalnej (zdjęcie powyżej) dla dalszej normalnej pracy, albo pociągnięta w dół do zatrzaśniętej w pozycji zablokowanej, która zapewnia odcięcie układu elektrycznego blokujące funkcje zdalnego i ręcznego sterowania. Wygląd dźwigni w pozycji zablokowanej pokazuje poniższe zdjęcie: Celem upewnienia się że dźwignia jest w pozycji zablokowanej, należy zainicjować sygnał elektryczny zamknięcia z szafy sterowniczej. Nie powinna nastąpić żadna operacja. Podczas manewrowania ręcznego przy użyciu drążka należy odstawić możliwość manewrowania ręcznego i zdalnego z szafy sterowania ustawiając łącznik krzywkowy w pozycji odstawiony. 6

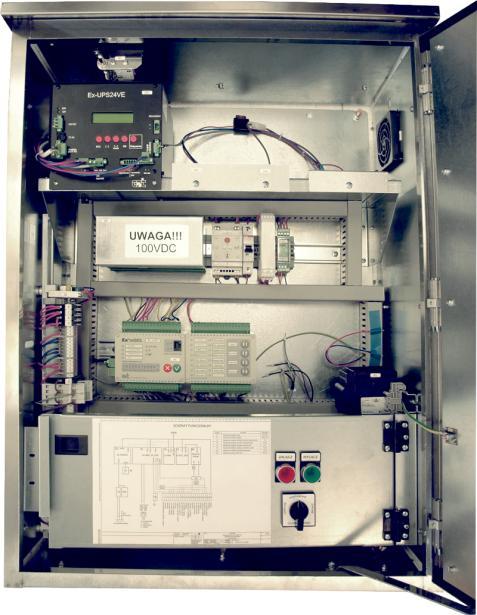

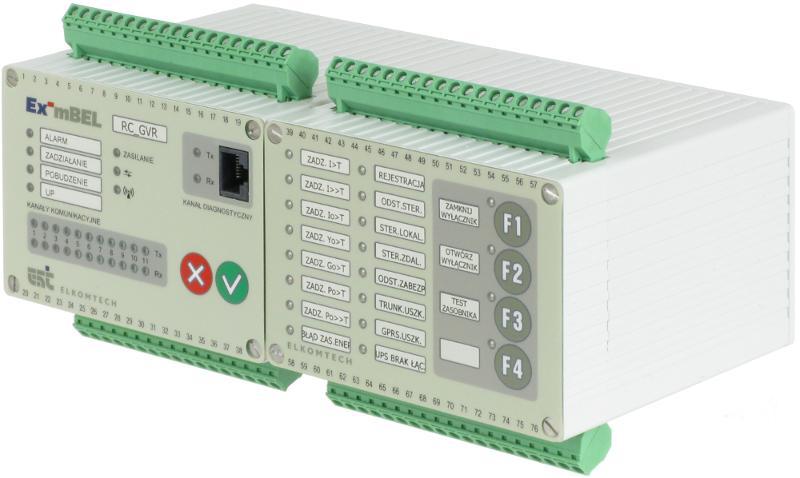

7 Sterownik Ex-SIMON_GVR ( wersja skrócona) Ex-SIMON_GVR wyposażony w telemechanikę ExmBEL_GVR przystosowany do łączności poprzez sieć trunkingową oraz poprzez sieć GSM (GPRS). W obudowie urządzenia znajduje się półka do mocowania urządzenia łączności (terminal trunkingowy lub TETRA). Urządzenie pełni rolę telemechaniki oraz sterownika obiektowego komunikującego się z systemami nadzoru poprzez łącza bezprzewodowe. Jest również jest źródłem energii dla napędu wyłącznika GVR Recloser. Do standardowych zadań urządzenia należą telemetria, telesygnalizacja i telesterowanie. Ex-SIMON może jednak spełniać dodatkowo rolę koncentratora sygnałów z urządzeń inteligentnych oraz konwertera protokołów. Łączność z systemem nadzoru może być prowadzona poprzez sieć trunkingową, sieć GSM lub system TETRA. Budowa Standardowo urządzenie wykonywane jest w izolowanej termicznie, przeciwbryzgowej obudowy wykonanej z nierdzewnej blachy stalowej przystosowanej do montażu na każdym rodzaju żerdzi energetycznej. Sterownik Ex-SIMON-GVR/Ex-mBel_GVR zbudowany jest z: - modułu sterownika-zabezpieczenia Ex-mBEL_GVR, - zasilacza z podtrzymaniem bateryjnym, dla urządzeń zasilanych z 24V= o wydajności ciągłej do 1A (obwody sygnalizacyjne) i chwilowej (kilka sekund) do 16A; - zasilacza zasobnika energii reklozera EX-PSC_300J - panel sterowniczy wyposażony w ; przełącznik trójpozycyjny (sterowanie zdalne, lokalne, odstawienie sterowania), przyciski sterowania lokalnego załącz-wyłącz, wskaźnik optyczny stanu położenia łącznika. - listwy przyłączeniowa i zasilająca, - odgromnika antenowego, - grzałki, - oraz opcjonalnie: konwerter RS232/MX (do radiotelefonu trunkingowego) modem GPRS Ex-MGP_S; moduł sterowania testowego, panel sterowniczy (zdal./lok/odst; załącz/wyłącz), modem TETRA, radiotelefon trunkingowy 7

8 Zasilanie Napięcie zasilania ~230V 50Hz Obudowa Wymiary (WxSxG) Dołączanie obiektu Maksymalny prąd wejściowy Pobór mocy 1,4A (230V) 300VA Podtrzymanie bateryjne żelowe akumulatory bezobsługowe 15Ah Wyjście 24V Napięcie: regulowane w granicach =(26..33)V. Prąd: 5A (dzielony pomiędzy wyjście i doładowanie akumulatora) Wyjścia sterujące Napięcie: 24V ogrzewaniem i wentylacją: Prąd: 1A Wyjścia Napięcie sygnalizacji: =220V max sygnalizacyjne Prąd obciążenia wyjść: 100mA max Wejście zdalnego Napięcie wejściowe: 24V wyłączenia Prąd wejściowy: 10mA Wejścia pomiarowe Pomiar temperatury Zakres: ( ) o C Dokładność +-1 o C Pomiar napięcia Zakres (0..35)V Dokładność: <1% Pomiar prądu Zakres (-8..8)A. Dokładność: <2% Łączność: RS232: 4800,n,8,1 DNP3 LON: 78kB RS485 Warunki Zakres temperatur pracy ( ) C środowiskowe / składowania / ( ) C Wilgotność względna 95% bez kondensacji Stopień ochrony IP 54-słupowa, IP 20-wnętrzowa, zgodnie z PN EN Izolowana termicznie szafka stalowa z blachy nierdzewnej mocowana plecami do ściany słupowa wnętrzowa słupowa wnętrzowa bądź słupa, z drzwiami uchylanymi do góry, wentylowana, ogrzewana, z miejscem na zamocowanie radiotelefonu. Szafka stalowa, lakierowana, wentylowana, ogrzewana, drzwi na bok 830 x 605 x 340 mm 760x600x350 Dławiki (do wprowadzania przewodów w dnie szafki), zaciski śrubowe 2,5 mm 2 oraz 10mm 2, Przepusty kablowe PG 29, PG16. Wyprowadzony kabel z szybkozłączem o długości opcjonalnie 8 lub 12 m Funkcje Przystosowany do przyłączenia wyłącznika GVR Recloser, urządzenia Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Sterownik Ex-mBEL_GVR Przeznaczenie Sterownik Ex-mBEL_GVR jest przeznaczony do współpracy z wyłącznikiem GVR reklozer. Urządzenie integruje funkcje zabezpieczenia, telemechaniki i automatyki programowalnej. W standardowej konfiguracji sprzętowej sterownik mierzy prądy fazowe, składowe zerowe prądu i napięcia, napięcia fazowe. W zależności od wykrytego zwarcia i stanu sieci sterownik wykonuje odpowiednie sterowanie wyłącznikiem. Urządzenie jest w pełni zintegrowane z systemem zdalnego nadzoru WindEx. Przesyła do niego w trybie zdarzeniowym informacje o pobudzeniach, zanikach itp.. Dodatkowo, w zależności od rodzaju łączności, przesyła w trybie on-line informacje o pomiarach podstawowych wielkości elektrycznych (prądy, napięcia, moce). Integrują się one w bazie danych systemu WindEx z innymi pomiarami i mogą uczestniczyć w tworzeniu bilansów, zestawień i raportów. Sterownik jest przystosowany do prowadzenia łączności radiowej poprzez zewnętrzne modemy lub terminale. Może współpracować z terminalem trunkingowym, TETRA lub modem GPRS. Sterownik, w zależności od wariantu wykonania, jest wyposażony w dwa lub pięć kanałów komunikacyjnych. W wersji 5-kanałowej sterownik może utrzymywać współbieżnie łączność w dwóch różnych kanałach radiowych z jednym lub z dwoma centrami dyspozytorskimi. W wersji z łącznością GSM/GPRS sterownik może wysyłać i odbierać wiadomości SMS do i od zarejestrowanej grupy użytkowników. 8

9 Funkcje Funkcje zabezpieczeniowe: Sterownik mierzy bezpośrednio prądy oraz napięcia fazowe. Z wartości chwilowych prądów i napięć wyznacza składowe zerowe I 0 i U 0. Dodatkowo sterownik mierzy częstotliwość sieci. W oparciu o te pomiary sterownik realizuje: - zabezpieczenie nadprądowe fazowe (liczba stopni konfigurowalna) - zabezpieczenie nadprądowe ziemnozwarciowe, - zabezpieczenie podnapięciowe, - zabezpieczenie częstotliwościowe, - zabezpieczenie ziemnozwarciowe nadprądowe, - zabezpieczenie ziemnozwarciowe kierunkowe, - zabezpieczenie ziemnozwarciowe admitancyjne, konduktancyjne i susceptancyjne, - automatykę SPZ, - automatykę SZR. Dodatkowo sterownik kontroluje zawartość drugiej harmonicznej w prądzie fazowym co pozwala odróżnić udar prądu magnesującego w czasie załączania linii od prądu zwarciowego. Zestaw funkcji zabezpieczeniowych zależy od konfiguracji urządzenia i może być dostosowany do parametrów danej sieci. Liczba jednocześnie aktywowanych zabezpieczeń ograniczona jest możliwościami obliczeniowymi urządzenia. Funkcje zabezpieczeniowe można odstawić za pomocą skonfigurowanego wejścia. W standardowej konfiguracji, Ex-mBEL_GVR po wykryciu zwarcia wyłącza obwód (przerywa prąd zwarciowy). Opcjonalnie może następnie zrealizować cykl SPZ. Automatyka reklozera jest w pełni programowalna i może być dostosowana do potrzeb użytkownika. W przypadku, gdy sterownik obsługuje kilka linii SN, można do niego podłączyć dodatkowe zewnętrzne moduły wykrywające przepływ prądu zwarciowego w tych liniach (Ex-ML_NBAS_D łącze RS485). Sterownik Ex-mBEL_RC_GVR Funkcje telemechaniczne: - Telesygnalizacja Wykrywanie zmian z rozdzielczością czasową 5ms; wysyłanie zdarzeń z lokalnie nadawaną cechą czasu; generowanie sekwencji zdarzeń (SOE). - Telesterowania Możliwość telesterowania wyłącznikiem oraz telekasowania pobudzeń. Przed wykonaniem sterowania jest kontrolowana cecha czasu polecenia. Czas trwania impuls sterowniczego jest programowalny ( 5s). - Telepomiary Opcjonalnie sterownik może wysyłać do centrum nadzoru pomiary prądów fazowych, I 0 i U 0 (wyliczane z prądów i napięć fazowych), napięć fazowych i międzyfazowych oraz mocy. Dodatkowo, po zadziałaniu zabezpieczenia, do centrum są wysyłane wartości prądów zwarciowych i prądu I 0. 9

10 - Nadzór nad zasilaczem Sterownik poprzez łącze komunikacyjne nadzoruje pracę zasilacza bezprzerwowego wysyła do centrum informacje o stanie baterii, a także umożliwia zdalne wyłączenie zasilacza oraz przeprowadzenie testu stanu baterii Realizacja blokad stacyjnych, polowych (opcja): Sterownik może realizować blokady logiczne. Funkcja blokad umożliwia przypisanie do każdego polecenia sterowniczego warunków powodujących jego odrzucenie. Informacja o odrzuceniu polecenia i przyczynach, które je spowodowały jest wysyłana do systemu nadzoru. Koncentracja danych z innych urządzeń: Ex-mBEL_GVR może być zastosowany jako koncentrator danych i konwerter protokołów. Sterownik oprócz standardowych protokołów DNP3.0, MAP27 i TETRA posiada zaimplementowane inne protokoły komunikacyjne używane w energetyce m.in. IEC , , MODBUS RTU, IEC 1107, DLMS. Budowa Obudowa urządzenia jest wykonana z profilu aluminiowego. Sterownik może być wykonany w wersji podstawowej (obudowa jednomodułowa) lub w wersji rozszerzonej (obudowa składa się z modułu podstawowego i modułu rozszerzenia). W wersji rozszerzonej sterownik może być wyposażony w dodatkowe pakiety wejścia-wyjścia oraz panel synoptyczny z 20 diodami LED i 4 przyciskami funkcje diod i przycisków są programowalne. Niezależnie od wariantu obudowy sterownik jest produkowany w dwóch wersjach komunikacyjnych: z 2 lub z 5 kanałami łączności. Liczba wejść i wyjść zależy od skompletowania modułów peryferyjnych. W standardowym wykonaniu wynosi: obudowa podstawowa, 2 kanały łączności 7 sterowań, 13 wejść dwustanowych, obudowa podstawowa, 5 kanałów łączności 3 sterowania, 5 wejść dwustanowych, obudowa rozszerzona, 2 kanały łączności 15 sterowań, 29 wejść dwustanowych, obudowa rozszerzona, 5 kanałów łączności 11 sterowań, 21 wejść dwustanowych, Kanały szeregowe Sterownik może być wyposażony w 2 lub 5 kanałów komunikacyjnych. Standardowe funkcje kanałów komunikacyjnych w wersji pięciokanałowej. COM 1 - kanał RS232 do łączności z terminalem systemu Tetra lub terminalem trunkingowym; może być skonfigurowany do pracy z poziomami TTL (0-5 V), COM 2 - kanał RS232 do łączności z modem GPRS (Ex-MGP). COM 3 - kanał asynchroniczny z interfejsem do światłowodów plastikowych COM 4 - kanał RS422/RS485 do łączności z zasilaczem UPS COM5 - kanał RS422/485. Standardowe funkcje kanałów komunikacyjnych wersji dwukanałowej: COM 1 - kanał RS232 do łączności z terminalem systemu Tetra lub terminalem trunkingowym lub modem GPRS (może być skonfigurowany do pracy z poziomami TTL), COM 2 - kanał RS232 do łączności z zasilaczem UPS. Wszystkie kanały są izolowane galwanicznie. Kanał diagnostyczny-parametryzacja sterownika Sterownik jest wyposażony w lokalny kanał diagnostyczny RS232 ze złączem typu RJ-45. Kanał służy do parametryzacji sterownika, pobierania plików rejestratorów i dzienników, oraz instalowania konfiguracji i oprogramowania. Parametry urządzenia są przechowywane w pamięci nieulotnej. Kanał służy też do testowania i diagnozowania pracy urządzenia. Kanały łączności GPRS i TETRA umożliwiają także zdalną parametryzację, diagnostykę urządzenia oraz wymianę oprogramowania i konfiguracji. 10

11 Obsługiwane protokoły Sterownik może być wyposażony w dowolny protokół już zaimplementowany w systemie Wx, m.in. MAP 27, TETRA, IEC , 103, -104, DNP3.0, MODBUS RTU, IEC 61107, DLMS, PPP, TCP, FTP i IP. Pulpit operatora Na pulpicie operatora została umieszczona sygnalizacja optyczna pracy poszczególnych kanałów (monitorowanie przepływu danych), a także sygnalizacja alarmu uszkodzenia sterownika. Sygnał alarmu może również zostać wyprowadzony na wyjście przekaźnikowe. W wersji rozszerzonej sterownik może być wyposażony w dodatkowy panel synoptyczny z 20 diodami i 4 klawiszami programowalnymi. Rejestrator zakłóceń Rejestrator zapisuje spróbkowane, mierzone bezpośrednio i wyliczane przebiegi analogowe, stany wejść oraz stany wewnętrzne zabezpieczenia. Może także rejestrować wartości kryterialne. Zestaw sygnałów do rejestracji wybiera się w konfiguracji zabezpieczenia. Standardowa częstotliwość próbkowania wynosi 1200Hz. Dla typowych ustawień czas pojedynczej rejestracji wynosi ok.3 s. Użytkownik może ustawić czas rejestracji przed wyzwoleniem, czas rejestracji po ustaniu przyczyny wyzwolenia oraz maksymalny czas rejestracji. Rejestrator można wyzwolić zmianą stanu dowolnego wejścia, sygnałem z dowolnego modułu zabezpieczeniowego lub kombinacją sygnałów. Rejestracje są przechowywane we wbudowanej pamięci nieulotnej w formacie COMTRADE 1991 lub 1999 (zależnie od ustawień). W pliku INF zapisywany jest dodatkowo dziennik zdarzeń związanych z zarejestrowanym zakłóceniem. Rejestrator przebiegów wolnozmiennych Funkcja opcjonalna. Rejestrator zapamiętuje wyliczane przebiegi wolnozmienne (np. wartości skuteczne prądów). Częstotliwość rejestracji ustawia się w zakresie 0,1-3Hz (okres zapisu od 333 ms do 10 s). Rejestrator wyzwala się przekroczeniem nastawionego progu, zmianą stanu wejścia lub pobudzeniem automatyki. Podobnie jak w rejestratorze przebiegów szybkozmiennych można ustawić zapis przed momentem wyzwolenia. Rejestracje są zapisywane w formacie COMTRADE. Oba rejestratory (przebiegów szybko- i wolnozmiennych) mogą pracować współbieżnie. W przypadku wykorzystywania łączy GPRS lub TETRA zdalny dostęp do rejestratorów zakłóceń i dziennika odbywa się poprzez podstawowy kanał łączności. Dziennik zdarzeń W sterowniku jest prowadzony dziennik zdarzeń, do którego trafiają informacje o pobudzeniu i zadziałaniu zabezpieczeń, zmianie stanu wejść, sterowaniach, blokadach oraz alarmy systemowe. Wszystkie wpisy w dzienniku są opatrzone cechą czasu. Dziennik jest przechowywany w pamięci nieulotnej. Zdarzenia z poszczególnych dni, tygodni lub miesięcy są zapisywane w oddzielnych plikach. Obwody wejściowe i wyjściowe Obwody wejściowe i wyjściowe są dostosowane do potrzeb typowych obiektów energetycznych: Wejścia dwustanowe mogą być pobudzane napięciem stałym lub zmiennym: pobudzanie napięciem stałym standardowe napięcie =24V (opcjonalnie =110V lub =220V) z wymuszeniem przepływu prądu 5mA przez styki sygnalizacyjne. pobudzanie napięciem zmiennym standardowe napięcie ~230 V, rozdzielczość czasowa 20 ms. Typ napięcia sygnalizacji (AC/DC) oraz czas filtracji wybiera się w konfiguracji sterownika. Obwody sterownicze Sterowania przekaźnikowe konfigurowalne, mogą pracować jako impulsowe w trybie 1 z n i/lub sterowania statyczne niezależne. Część wyjść sterowniczych jest wyprowadzona na styki przełączne. 11

12 Obwody pomiarowe Grupy wejść pomiaru napięć i prądów fazowych są izolowane galwanicznie od siebie i pozostałych obwodów urządzenia. Wejścia prądowe przystosowane do przekładników pośredniczących wbudowanych w reklozer. Wejścia napięciowe przystosowane do dzielników pojemnościowych. Wejście pomiaru napięcia zasilającego jest przystosowane do napięcia 230V~ Zasilanie W standardowej konfiguracji sterownik jest zasilany z zasilacza bezprzerwowego Ex-UPS24VE, który przetwarza napięcie przemienne 230V~ na napięcie stałe 24V i ładuje akumulatory kwasowoołowiowe. Sterownik nadzoruje pracę zasilacza łączem informatycznym w protokole DNP3 interfejs komunikacyjne RS232 lub RS485. Zasobnik energii Standardowo urządzenie współpracuje z zasobnikiem energii Ex-PSC_300J, przeznaczonym do sterowania napędem reklozera. Zasobnik posiada własną przetwornicę, zasilaną z 24V, która ładuje gromadzące energię kondensatory napięciem 100V (energia 300J). Sterownik może kontrolować stan zasobnika za pomocą wejścia Test, które umożliwia kontrolowane rozładowanie kondensatorów, po którym można zmierzyć czas ładowania do napięcia znamionowego. Parametry ogólne: Warunki pracy Temperatura pracy / przechowywania ( ) C; / ( ) C Wilgotność względna do 90% Obwody zasilania Napięcie zasilania U N wariant 1 =( )V Napięcie zasilania U N wariant 2 =(24 48)V Pobór mocy z zasilania <10W Zaciski Zasilania, wejść dwustanowych i wyjść przekaźnikowych 19-stykowe złącze w rastrze 5 mm, do przewodów o maksymalnym przekroju 2,5 mm 2 Typ wtyku: FRONT-MSTB 2,5/19-ST lub SMSTB 2,5/19-ST Obwody pomiarowe Obwody wejść/wyjść dwustanowych: Do przewodów o maks. przekroju 2,5 mm 2 ; wtyk: GMSTB 2,5/12-ST-7,62 Wejścia dwustanowe Napięcie wejściowe standard: =24V; opcja: =110V, =220V/~230V Rozdzielczość czasowa dla napięcia stałego Rozdzielczość czasowa dla napięcia ~230V typowo 5 ms (możliwe do1 ms) 20 ms Wyjścia przekaźnikowe Znamionowy prąd 8 A/230V~ Zdolność łączeniowa Czas impulsu w trybie sterowań impulsowych Dokładność czasu impulsu 2000VA (obciążenie rezystancyjne) 0,1...5s ; 10 ms Interfejsy komunikacyjne: RS 485 Standard EIA/TIA-485 Typ złącza RJ11 lub MC 1,5/5-GF-3,81 Maksymalna długość łącza 1200m (zależna od prędkości) Prędkość transmisji do bit/s RS 232 Standard EIA/TIA-232 Typ złącza RJ45 Prędkość transmisji do bit/s Maksymalna długość łącza do 10m 12

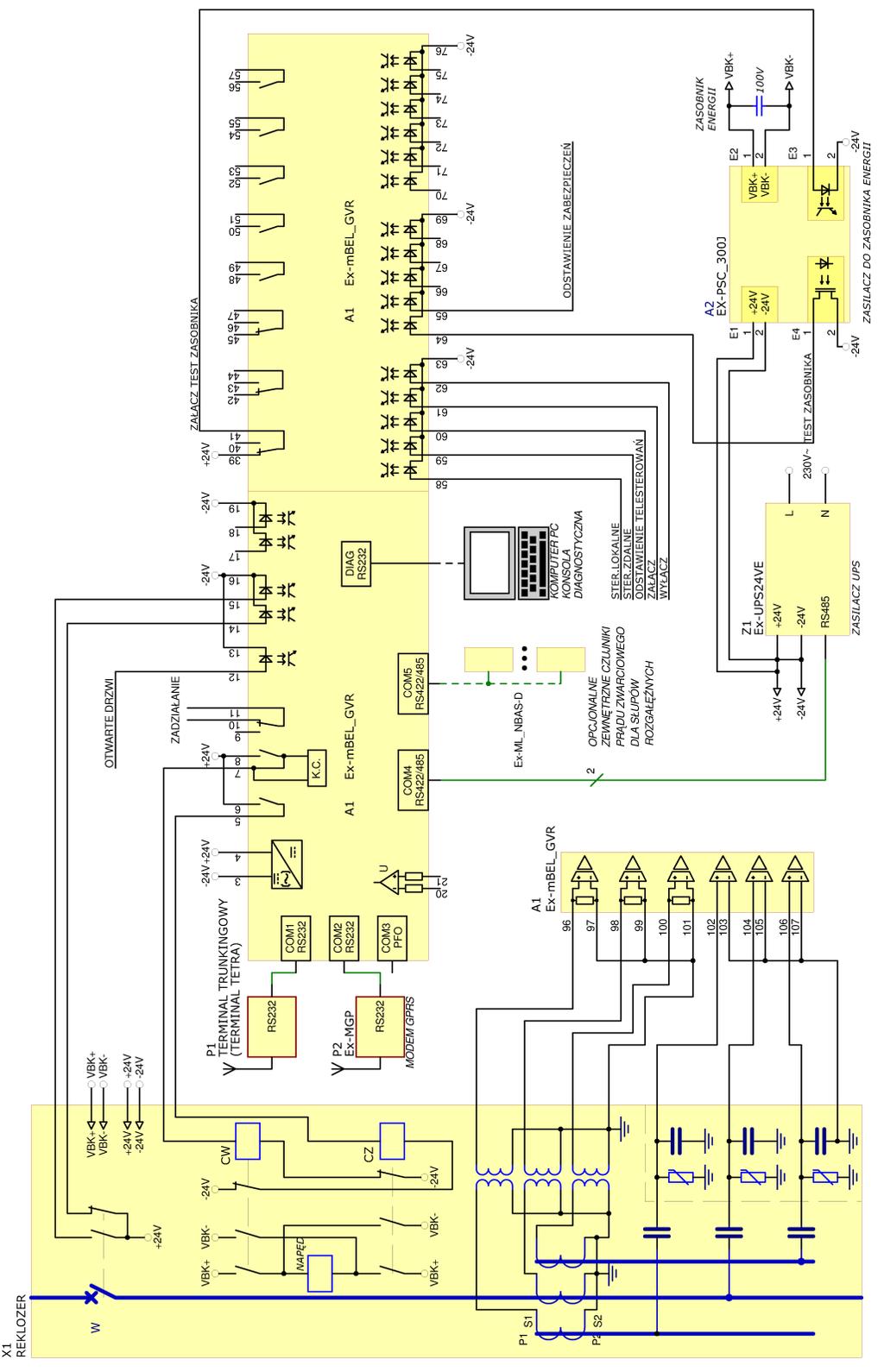

13 RS 422 Standard EIA/TIA Typ złącza RJ11 lub MC 1,5/5-GF-3,81 Maksymalna długość łącza 1200m (zależna od prędkości) Prędkość transmisji do bit/s PFO Typ złącza Versatile Link firmy Avago Technologies Maksymalna długość łącza 100m / plastikowy Prędkość transmisji do bit/s Schemat przyłączeniowy: 13

14 Opis funkcji i zakres nastaw zabezpieczenia Ex-mBEL_GVR Moduły zabezpieczeniowe: Zabezpieczenie Działanie Opis I>T I>>T Blokada od 2. harmonicznej Io>T Po>T Yo>T Go>T Bo>T Działanie na sygnał lub wyłączenie Działanie na sygnał lub wyłączenie Blokowanie I>>T Działanie na sygnał lub wyłączenie Działanie na sygnał lub wyłączenie Działanie na sygnał lub wyłączenie Działanie na sygnał lub wyłączenie Działanie na sygnał lub wyłączenie Zabezpieczenie nadprądowe pierwszy stopień. Zabezpieczenie nadprądowe drugi stopień Moduł wykrywa zawartość 2. harmonicznej w prądzie pozwala na odróżnienie udaru prądu magnesującego od prądu zwarciowego; blokuje działanie I>>T. Zabezpieczenie ziemnozwarciowe nadprądowe.. Zabezpieczenie ziemnozwarciowe kierunkowe Zabezpieczenie ziemnozwarciowe admitancyjne Zabezpieczenie ziemnozwarciowe konduktancyjne Zabezpieczenie ziemnozwarciowe susceptancyjne U<T Działanie na sygnał Zabezpieczenie podnapięciowe. U>T Działanie na sygnał Zabezpieczenie nadnapięciowe. Liczba jednocześnie aktywowanych zabezpieczeń ograniczona jest możliwościami obliczeniowymi urządzenia. Działanie zabezpieczeń można zablokować za pomocą sygnału podanego na wejście Odstawienie zabezpieczeń. Funkcje zabezpieczeniowe można również zablokować i odblokować poprzez telepolecenia. Automatyka: Automatyka SPZ SZR Działanie Automatyka może być pobudzana od dowolnego modułu zabezpieczeniowego domyślnie pobudzana od zabezpieczeń ziemnozwarciowych. Krotność automatyki nastawialna Automatyka załączająca wyłącznik w przypadku zaniku napięcia po jednej ze stron. Algorytm automatyki programowalny. Szczegółowy opis sterownika Ex-SIMON_GVR znajduje się w instrukcji użytkownika EKT GVR

15 Wszelkie pytania prosimy kierować Zakład Obsługi Energetyki Sp. z o.o. ul. S. Kuropatwińskiej Zgierz Fax Dział Sprzedaży Internet zoen@zoen.pl UWAGA: Producent zastrzega sobie możliwość wprowadzania zmian nie ujętych w niniejszej instrukcji, a wynikających z postępu technicznego. 15
