2 POUŽITIE 6 VÝROBNÝ MATERIÁL 6 PRIEREZ POVRCHOVO UPRAVENÝM PLECHOM 6 FAREBNÉ PREVEDENIA 8 PRVKY ODKVAPOVÝCH SYSTÉMOV INGURI 11 2 OBSAH 3

renomovaných dodávateľov Efektívne odvádzanie vody aj počas intenzívnych a

3 Oceľový odkvapový systém INGURI Kompletný odkvapový systém vyrábaný z najkvalitnejšej obojstranne povrchovo upravenej ocele Výrobný materiál od renomovaných dodávateľov Efektívne odvádzanie vody aj počas intenzívnych a dlhodobých zrážok Vysoká odolnosť voči korózii a zmenám odtieňov Dlhoročná záruka 5

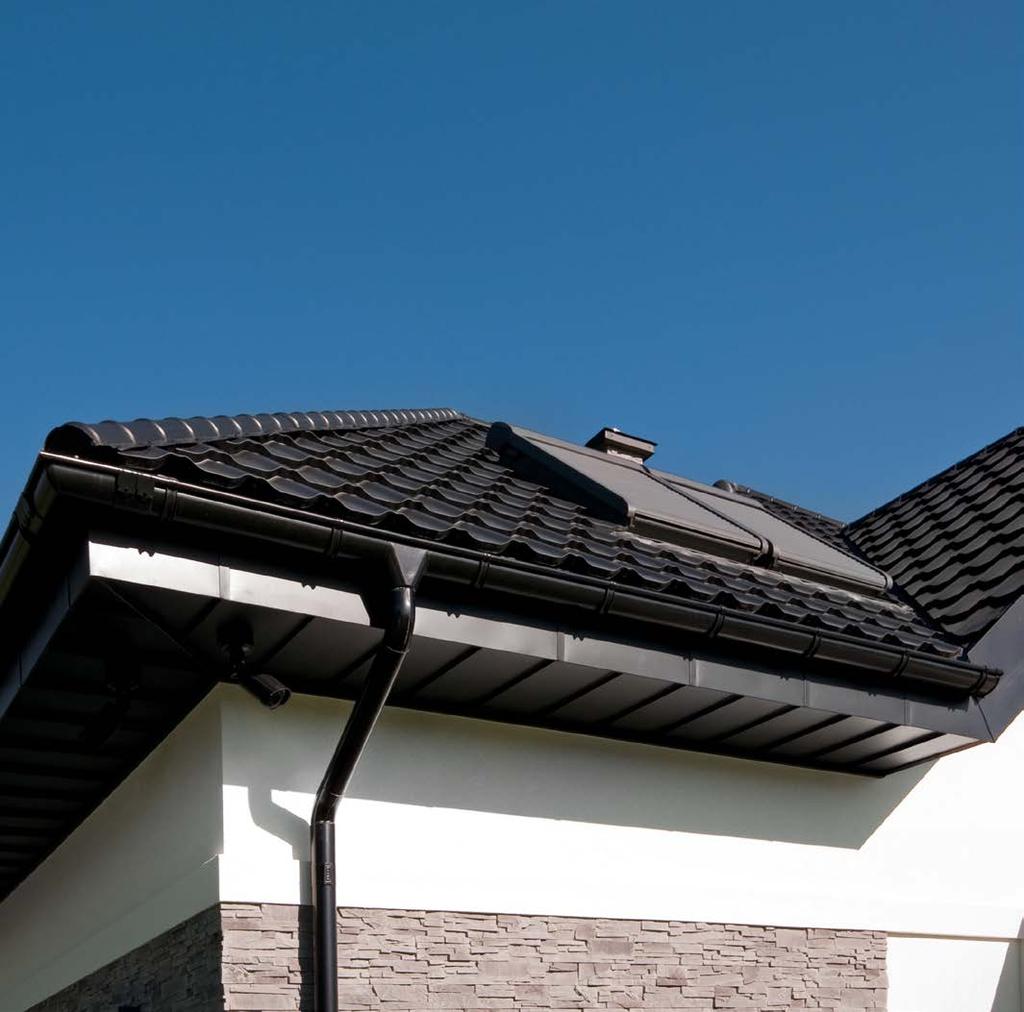

Použitie POUŽITIE VÝROBNÝ MATERIÁL PRIEREZ POVRCHOVO UPRAVENÝM PLECHOM Použitie vhodného odkvapového systému umožňuje efektívne odvedenie vody zo strešnej krytiny, čo má kľúčový význam pre jej

Systémy INGURI 125/87 a 150/100 sú kompletné odkvapové systémy vyrábané z najkvalitnejšej obojstranne povrchovo upravenej ocele.

Tvar a hĺbka žľabov zabezpečujú efektívne odvádzanie vody aj počas intenzívnych a dlhodobých zrážok.

ktoré sú základom výroby našich odkvapov.

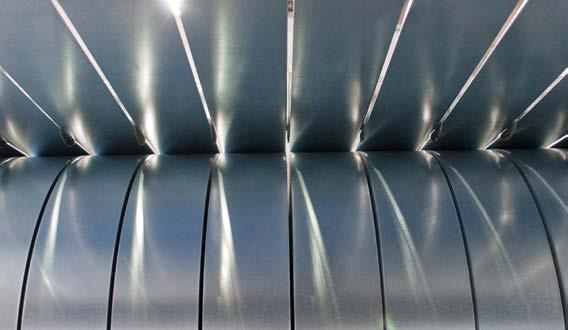

4 Použitie POUŽITIE VÝROBNÝ MATERIÁL PRIEREZ POVRCHOVO UPRAVENÝM PLECHOM Použitie vhodného odkvapového systému umožňuje efektívne odvedenie vody zo strešnej krytiny, čo má kľúčový význam pre jej trvanlivosť a funkčnosť. Chráni tiež fasádu budovy pred škodami zapríčinenými vlhkosťou. Systémy INGURI 125/87 a 150/100 sú kompletné odkvapové systémy vyrábané z najkvalitnejšej obojstranne povrchovo upravenej ocele. Všetky prvky systémov boli navrhnuté tak, aby boli zabezpečené spoľahlivé spoje ako aj jednoduchá a rýchla montáž. Tvar a hĺbka žľabov zabezpečujú efektívne odvádzanie vody aj počas intenzívnych a dlhodobých zrážok. Výrobný materiál Dodávateľmi materiálu na výrobu odkvapov INGURI sú renomované oceliarske koncerny, ktoré nám dodávajú najkvalitnejšiu oceľ v podobe plechov Aluzinc a povrchovo upravených plechov, ktoré sú základom výroby našich odkvapov. Starostlivý výber dodávateľa má obrovský vplyv na kvalitu a trvanlivosť výrobku, ktorú potvrdzujú také parametre ako odolnosť voči korózii a zmene odtieňa farby. Vďaka tomu sa na odkvapové systémy INGURI poskytuje dlhoročná záruka. Odkvapy INGURI sa vyrábajú z plechu pozinkovaného v ohni, ktorý sa po chemickom očistení a pasivácii povrchovo upravuje viacerými protikoróznymi vrstvami a dekoračnou organickou vrstvou. Hrúbka plechu je 0,6 mm a organickú vrstvu tvorí materiál s veľmi vysokou odolnosťou voči atmosferickým podmienkam a mechanickému poškodeniu, pôsobeniu slnečných (UV) lúčov, ktoré spôsobujú stratu farby. Systémy INGURI sa taktiež vyrábajú z plechov Aluzinc 185 s dodatočnou obojstrannou polymérovou vrstvou Easyfilm. Prierez povrchovo upraveným plechom ORGANICKÁ VRSTVA PODKLADOVÁ FARBA PROTIKORÓZNA FARBA KOVOVÁ VRSTVA OCEĽOVÉ JADRO 6 OCEĽOVÝ ODKVAPOVÝ SYSTÉM INGURI 7

FAREBNÉ PREVEDENIA VIŠŇOVÁ [RAL 3011] BIELA [RAL 9002]* V stálej ponuke

150/100 TEHLOVÁ [RAL 8004] ČIERNA [RAL 9005] GRAFITOVÁ [RAL 7024]

zobrazenie farieb, z tohto dôvodu majú uvádzané odtiene orientačný

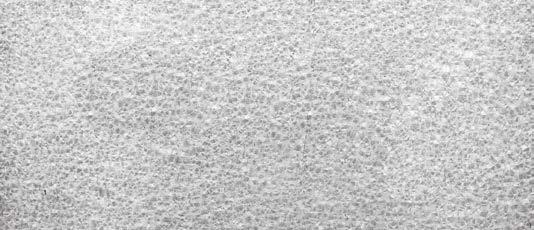

5 FAREBNÉ PREVEDENIA VIŠŇOVÁ [RAL 3011] BIELA [RAL 9002]* V stálej ponuke sú dostupné farby: * Farba RAL 9002 je dostupná len pre systém INGURI 150/100 TEHLOVÁ [RAL 8004] ČIERNA [RAL 9005] GRAFITOVÁ [RAL 7024] ALUZINC 185 HNEDÁ [RAL 8017] Technológia tlače neumožňuje presné zobrazenie farieb, z tohto dôvodu majú uvádzané odtiene orientačný charakter a môžu sa líšiť od skutočných. 8 OCEĽOVÝ ODKVAPOVÝ SYSTÉM INGURI 9

PRVKY ODKVAPOVÝCH SYSTÉMOV INGURI 3. Prvky odkvapových systémov INGURI 8. 18. 17. 11. 10. 9. 1. 19. 2. 7. 6. 4. 5. 1. Odkvapový žľab 2. Žľabový hák 3. Roh vnútorný 4. Roh vonkajší 5. Kryt rohu 6.

Objímka zvodovej rúry 17. Objímka rúry ku kolíku 18. Kolíky 19. Hák na krokvu 20. Hák čelný 20. 16. 15. 12. 13. 14.

6 PRVKY ODKVAPOVÝCH SYSTÉMOV INGURI 3. Prvky odkvapových systémov INGURI Odkvapový žľab 2. Žľabový hák 3. Roh vnútorný 4. Roh vonkajší 5. Kryt rohu 6. Žľabová spojka 7. Stabilizátor spojky 8. Čelo odkvapu 9. Odtok žľabu 10. Koleno zvodovej rúry 11. Zvodová rúra 12. Zvodová odbočka 13. Revízny otvor 14. Výtokové koleno 15. Spojka zvodovej rúry 16. Objímka zvodovej rúry 17. Objímka rúry ku kolíku 18. Kolíky 19. Hák na krokvu 20. Hák čelný Tabuľka výberu rozmeru odkvapového systému podľa veľkosti plochy strechy a počtu použitých zvodových rúr Rozmer systému typ odkvapu/veľkosť rúry Jedna zvodová rúra Dve zvodové rúry 125/87 do 120 m 2 (uprostred) do 200 m 2 (na okrajoch) 150/100 do 200 m 2 (uprostred) do 300 m 2 (na okrajoch) mierka 1:5 10 OCEĽOVÝ ODKVAPOVÝ SYSTÉM INGURI 11

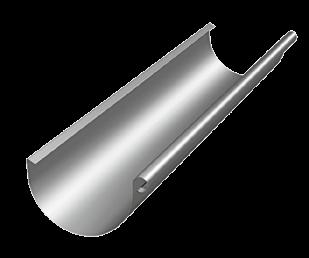

ODKVAPOVÝ ŽĽAB Tvar žľabov INGURI bol špeciálne navrhnutý takým spôsobom, aby bola

Žľaby sa vyznačujú veľkou hĺbkou a vhodným profilom, aby aj počas intenzívnych

Vyrábame žľaby so štandardnými dĺžkami 4 a 3 m.

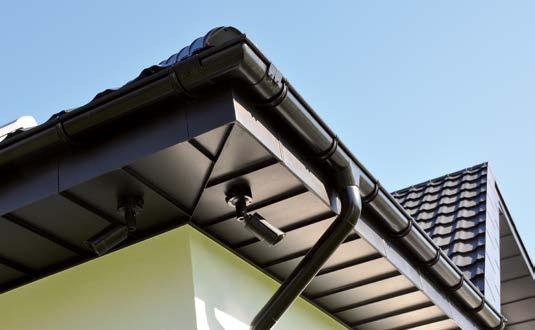

ROH VNÚTORNÝ/VONKAJŠÍ Estetické a funkčné spojenie žľabov v rohoch budov zabezpečujú

V našej ponuke nájdete vonkajší aj vnútorný roh so štandardným uhlom 90, ale

ŽĽABOVÝ HÁK Prvok, ktorý umožňuje dodatočné upevnenie žľabu ku konštrukcii strechy.

zabezpečuje pevné a trvanlivé spojenie a rýchlu a jednoduchú montáž.

vyrobený z plechu s identickým odtieňom ako ostatné časti systému, je dosiahnutá

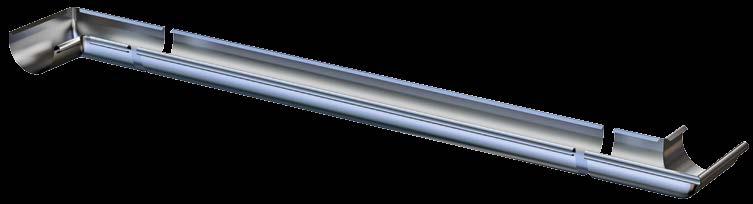

Spojovací prvok je štandardne vybavený stabilizátorom, ktorý zvyšuje tuhosť spojenia.

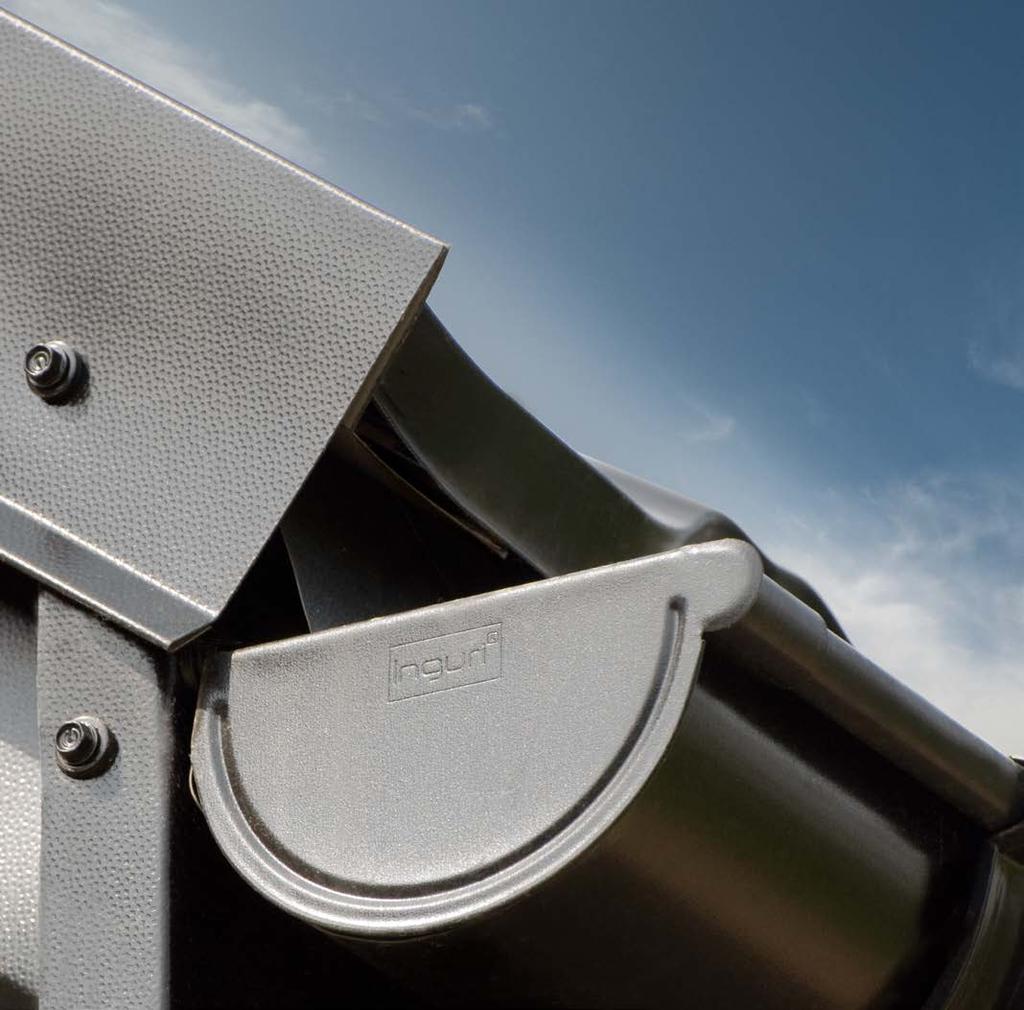

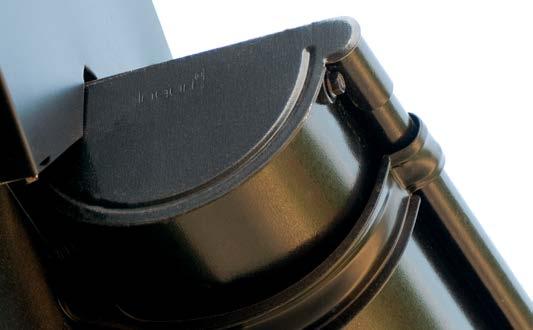

Čelo sa vyznačuje veľkou hĺbkou, je vybavené tesnením.

Konštrukcia a správna montáž tohto prvku vo veľkej miere ovplyvňuje funkčnosť celého

Žľabový kotlík systémov INGURI veľmi dobre lícuje s ostatnými prvkami, čo

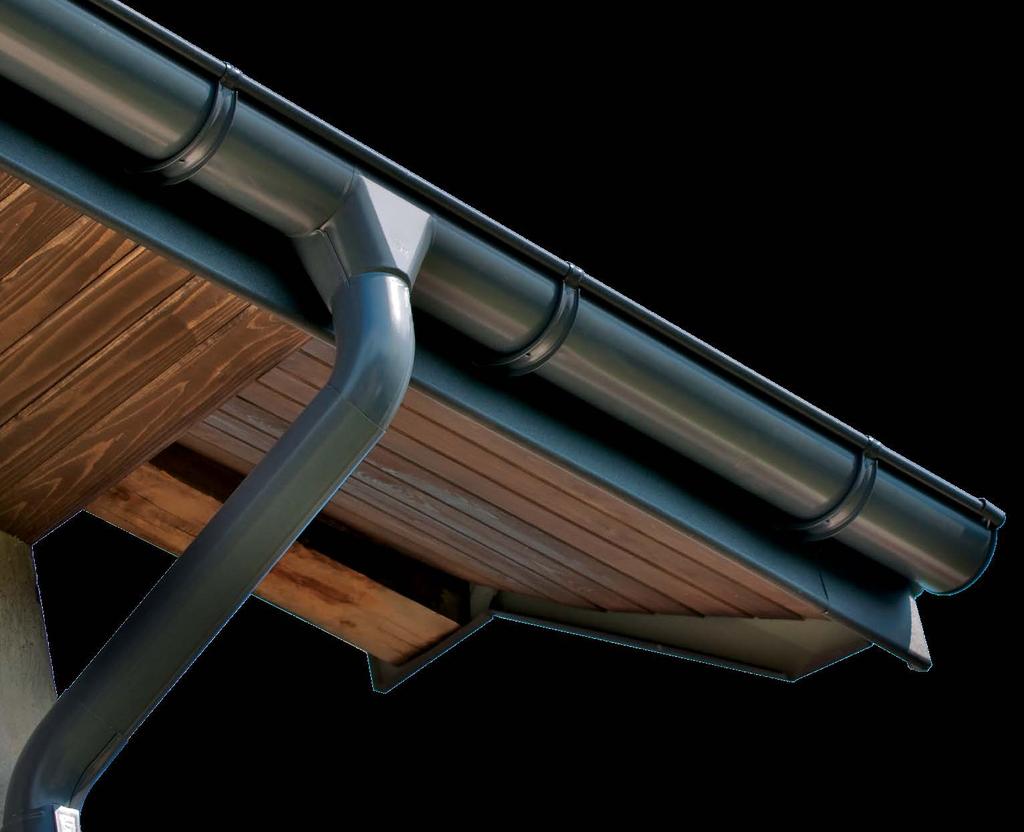

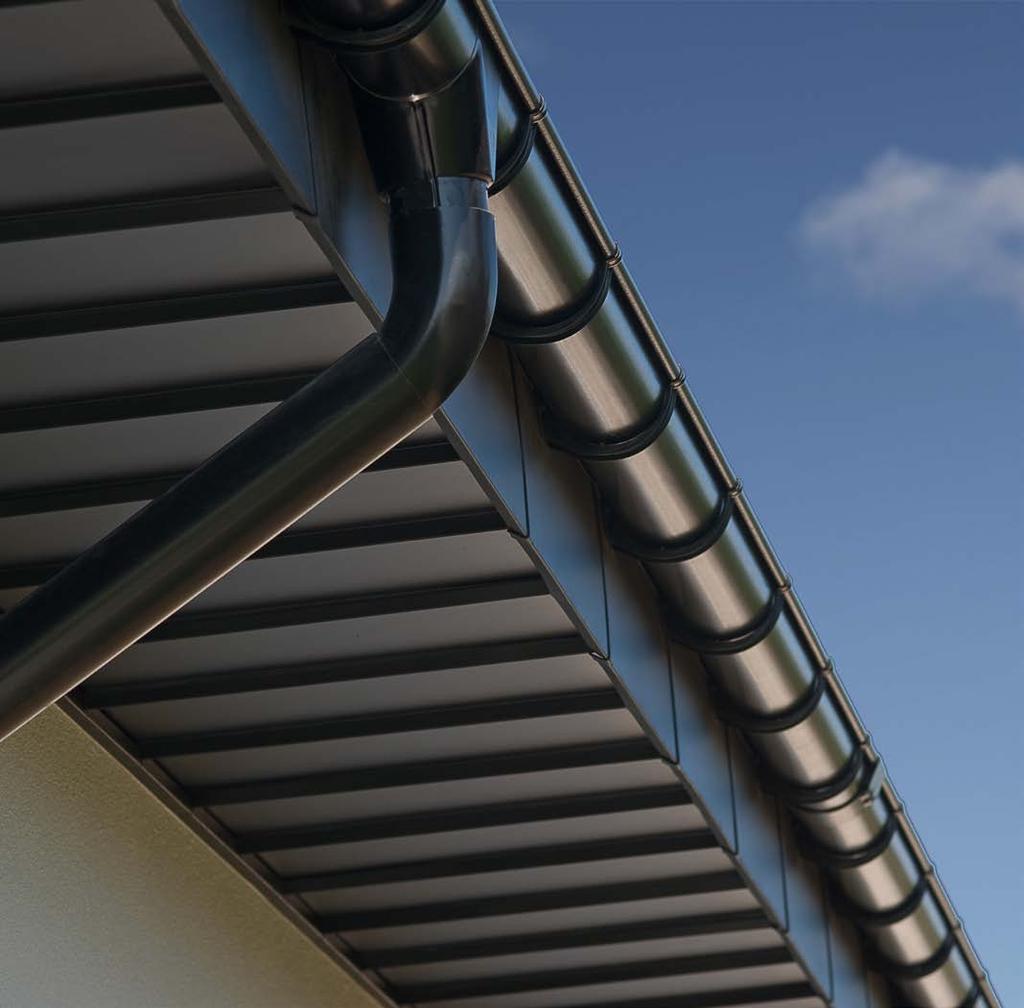

ZVODOVÁ RÚRA Zvodové rúry systémov INGURI majú prierez fi=87 mm alebo fi=100 mm.

K fasáde sa pripevňujú pomocou dedikovaných objímok, ktoré zabezpečia primeraný

ZVODOVÁ ODBOČKA V prípade potreby odvedenia vody z dvoch zvodov do jedného výtoku je

Náš výrobok dodatočne umožňuje upraviť uhol sklonu pripájanej rúry, čo v značnej

REVÍZNY OTVOR Tento prvok zachytáva a umožňuje odstránenie nečistôt (ako sú lístie,

Pomáha to zachovať priechodnosť a plnú funkčnosť systému.

7 ODKVAPOVÝ ŽĽAB Tvar žľabov INGURI bol špeciálne navrhnutý takým spôsobom, aby bola zabezpečená vysoká účinnosť pri odvádzaní zrážkovej vody. Žľaby sa vyznačujú veľkou hĺbkou a vhodným profilom, aby aj počas intenzívnych zrážok mohli prijať vodu zo strechy bez rizika preplnenia. Vyrábame žľaby so štandardnými dĺžkami 4 a 3 m. Iné dĺžky sú dostupné na individuálnu objednávku. ROH VNÚTORNÝ/VONKAJŠÍ Estetické a funkčné spojenie žľabov v rohoch budov zabezpečujú rohové prvky. V našej ponuke nájdete vonkajší aj vnútorný roh so štandardným uhlom 90, ale ponúkame tiež verziu s uhlom 135. ŽĽABOVÝ HÁK Prvok, ktorý umožňuje dodatočné upevnenie žľabu ku konštrukcii strechy. Predchádza deformáciám alebo odtrhnutiu žľabu v dôsledku veľkého zaťaženia, napr. v dôsledku zosuvu snehu zo strechy. ŽĽABOVÁ SPOJKA Jednotlivé úseky žľabov alebo žľab s rohom spájame pomocou dedikovanej spojky. Systémy INGURI majú spojku vybavenú sponami (so zacvakávacím mechanizmom), čo zabezpečuje pevné a trvanlivé spojenie a rýchlu a jednoduchú montáž. Vybavenie spojky tesnením zaručuje tesnosť spojenia a vďaka tomu, že prvok je vyrobený z plechu s identickým odtieňom ako ostatné časti systému, je dosiahnutá vysoká estetika. Spojovací prvok je štandardne vybavený stabilizátorom, ktorý zvyšuje tuhosť spojenia. ČELO ODKVAPU Tento prvok slúži na uzatvorenie žľabu na koncoch. Čelo sa vyznačuje veľkou hĺbkou, je vybavené tesnením. ODTOK ŽĽABU Kotlík prijíma vodu zo žľabov a odvádza ju do zvodovej rúry. Konštrukcia a správna montáž tohto prvku vo veľkej miere ovplyvňuje funkčnosť celého systému odvádzania vody. Žľabový kotlík systémov INGURI veľmi dobre lícuje s ostatnými prvkami, čo zabezpečuje tesnosť a spoľahlivú montáž. Dostupné verzie: 125/87, 125/100, 150/100. ZVODOVÁ RÚRA Zvodové rúry systémov INGURI majú prierez fi=87 mm alebo fi=100 mm. Štandardné dĺžky rúr sú 3 a 1 m. Slúžia na odvedenie vody do dolnej časti fasády. K fasáde sa pripevňujú pomocou dedikovaných objímok, ktoré zabezpečia primeraný odstup od steny budovy. ZVODOVÁ ODBOČKA V prípade potreby odvedenia vody z dvoch zvodov do jedného výtoku je potrebné použiť odbočku. Náš výrobok dodatočne umožňuje upraviť uhol sklonu pripájanej rúry, čo v značnej miere uľahčuje a urýchľuje montáž. REVÍZNY OTVOR Tento prvok zachytáva a umožňuje odstránenie nečistôt (ako sú lístie, pierka a drobné halúzky), ktoré preniknú do odkvapového systému spolu s vodou. Pomáha to zachovať priechodnosť a plnú funkčnosť systému. VÝTOKOVÉ KOLENO Koncovým prvkom odkvapového systému je výtokové koleno, ktoré odvádza vodu zo zvodovej rúry. Náš výrobok je ohnutý pod uhlom 63 a má prierez fi=87 mm alebo fi=100 mm. OBJÍMKA RÚRY, OBJÍMKA RÚRY KU KOLÍKU Ponúkame dva typy objímok: s montážnym otvorom umožňujúcim použiť akýkoľvek druh upevnenia alebo objímky prispôsobené dedikovanému spojovaciemu prvku. KOLÍKY K OBJÍMKE Dodávame rozperné kotvy k objímkam vo štyroch dĺžkach: 120, 160, 200 a 250 mm. ŽĽABOVÉ HÁKY Žľabové háky sú veľmi dôležité prvky odkvapového systému. Ich kvalita a pevnosť rozhodujú o trvanlivosti systému a o jeho správnom fungovaní. V našej ponuke sú dva druhy hákov v niekoľkých dĺžkach, čo umožňuje vybrať optimálne riešenie prispôsobené druhu strešnej krytiny a konštrukcii strechy: hák na krokvu (vo dvoch variantoch vo verziách 70, 160, 210 a 300 mm) alebo čelný hák. KRYT ROHU Kryt predchádza preliatiu vody cez roh. Je dôležitý najmä v prípade, že žľab je montovaný vo vnútornom rohu, kde prijíma veľké množstvá vody z úžľabia. Má tiež dekoratívnu funkciu. KOLENO ZVODOVEJ RÚRY Koleno zvodovej rúry umožňuje prispôsobiť profil odkvapového systému tvaru strešnej krytiny a fasády. Ponúkaný výrobok je ohnutý pod uhlom 63. SPOJKA ZVODU Zvodové rúry sa spájajú pomocou spojovacích kusov. Vďaka precíznemu vykonaniu tohto prvku neexistuje riziko, že voda bude zatekať na mieste spojenia. PRÍSLUŠENSTVO Zaručujeme stálu dostupnosť príslušenstva na montáž odkvapových systémov: zachytávače nečistôt do žľabov, klzný sprej, silikóny, opravný lak. 12 OCEĽOVÝ ODKVAPOVÝ SYSTÉM INGURI 13

8 14 OCEĽOVÝ ODKVAPOVÝ SYSTÉM INGURI 15

Výrobca oceľového odkvapového systému INGURI, spoločnosť BLACHPROFIL 2 je na trhu uznávaným dodávateľom vysokokvalitných strešných krytín, fasádnych obkladov a modulovej plechovej škridly Zet.

Grojecka 39 Produkcja Manufacturing 41-303 Dąbrowa Górnicza ul. Budowlanych 10 www.inguri.eu www.bp2.

9 Výrobca oceľového odkvapového systému INGURI, spoločnosť BLACHPROFIL 2 je na trhu uznávaným dodávateľom vysokokvalitných strešných krytín, fasádnych obkladov a modulovej plechovej škridly Zet. BLACHPROFIL 2 to: 20 rokov pôsobenia na trhu, 3 moderné výrobné závody, široká paleta výrobkov. BLACHPROFIL 2 Sp. z o.o. Centrum produkcyjno-logistyczne Manufacturing and Logistics Centre Alwernia Grojec, ul. Grojecka 39 Produkcja Manufacturing Dąbrowa Górnicza ul. Budowlanych Všetky číselné hodnoty uvádzané v katalógu aj fyzikálne a chemické vlastnosti výrobkov majú orientačný a ukážkový charakter. Vyhradzujeme si právo na omyly alebo chyby pri redakcii a tlače a právo na zmenu technických parametrov výrobkov. Tento katalóg je výzvou na podávanie ponúk podľa čl. 14 bod 2 Dohovoru OSN o zmluvách o medzinárodnej kúpe tovarov. Copyright 2017 BLACHPROFIL 2. Všetky práva vyhradené.
