1 KATALÓG PRODUKTOV PRIEMYSLENÁ VÝSTAVBA Kompletné riešenia pre použitie:

2 OBSAH O firme 3 Sendvičové panely s polyuretánovým jadrom, stenové s viditeľným spojom, BALEXTHERM-PU-W-ST 4 Sendvičove panely s polyuretanovym jadrom, stenove so skrytym spojom, BALEXTHERM-PU-W-PLUS 6 Sendvičové panely s polyuretánovým jadrom, strešné, BALEXTHERM-PU-R 8 Sendvičové panely s polyuretánovým jadrom, chladiarenské, BALEXTHERM-PU-F 10 Sendvičové panely s jadrom z minerálnej vlny, stenové s viditeľným spojom, BALEXTHERM MW-D-W-ST DEFENDER NOVINKA! 12 Sendvičové panely s jadrom z minerálnej vlny, stenové s priznaným spojom, BALEXTHERM-MW-W-ST 14 Sendvičové panly s jadrom z minerálnej vlny, stenové s priznaným spojom BALEXTHERM MW-LT-W-ST LIGHT NOVINKA! 16 Sendvičové panely s jadrom z minerálnej vlny, stenové so skrytým spojom, BALEXTHERM-MW-W-PLUS 18 Sendvičové panely s jadrom z minerálnej vlny, strešné, BALEXTHERM-MW-R 20 Sendvičové panely s polystyrénovým jadrom, stenové, PWS 22 Sendvičové panely s polystyrénovým jadrom, strešné, PWD 24 THERMANO Moderná izolácia plochých striech 26 THERMANO Moderná izolácia podláh 27 THERMANO AGRO Moderná izolácia hospodárskych budov NOVINKA! 28 Fasádne kazety 30 Stenové panely 31 Oceľový rošt na konštrukcie pre kovové fasády 32 Trapézové plechy krycie stenové a strešné 33 Trapézové plechy konštrukčné 35 Špeciálne upravenie trapézových plechov 36 Modułowa hala ZET 37 Profily ohýbané za studena 40 Hladký plech 42 Neštandardné klampiarské výrobky 43 Oceľové žľaby s povrchovou úpravou WIJO 44 Oceľové žľaby pozinkované PROTEKTOR 46 Paropriepustné fólie ASPIRA 47 Doplnky 48 Presvetlenia 50 Svet Farieb Balex Metal 51 Realizácie 52 Ponuka BALEX METAL pre individuálnu výstavbu 54 2

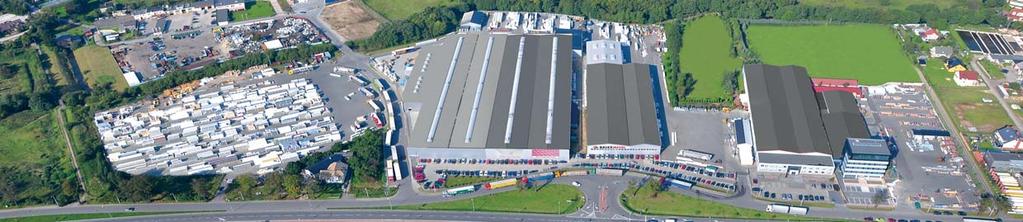

3 O FIRME Značka Balex Metal to je garancia najvyššej kvality stavebných materiálov. Už viac ako 20 rokov ponúkame doplnkové a optimálne systémové riešenia pre bytovú, priemyselnú a poľnohospodársku výstavbu. Firma Balexmetal si získala 13 krajín a jej materiálom dôveruje viac ako lokálnych i medzinárodných značiek. Pokrokové technické myslenie a moderné technológie nám umožňujú vytvárať produkty, ktoré plne vyhovujú potrebám dnešných investorov. Poradenstvo a predaj sa realizujú prostredníctvom vlastnej siete regionálnych kancelárií, distribútorov, zároveň spolupracujeme s tímom profesionálnych predajných poradcov. PREDCHODCA viac ako 20 rokov λ = 0,023 W/mK BALEXTHERM SPEKTRUM optimal selection THERMANO complete innovation system ELEGANT energy efficiency sandwich panels Radosť stavať s BALEX METAL! BUDUJEME SPOLU 3

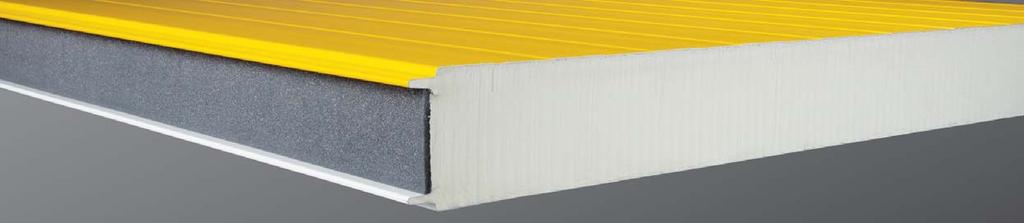

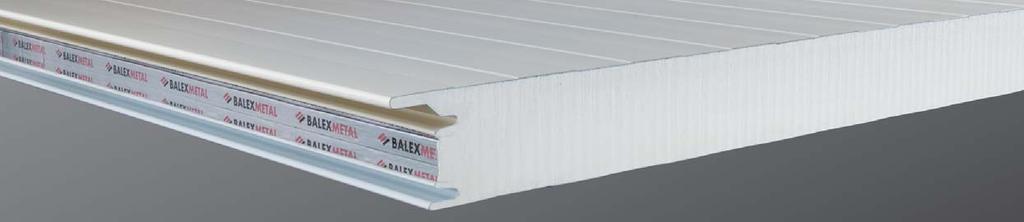

4 SENDVIČOVÉ PANELY S POLYURETÁNOVYM JADROM, STENOVÉ S VIDITEĽNÝM SPOJOM BALEXTHERM-PU-W-ST vysoká tepelná izolačná schopnosť jadro z pevnej polyuretánovej peny a tesnenie montované počas výroby FIRESTOP - vysoká ohňová tesnosť unikátne, obojstranne tvarovanie styčnej plochy panel zámok jednoduchá montáž profilovanie zámky a kónusový sklon vnútornej styčnej plochy kompatibilný systém - panely prispôsobené k spájaniu s panelmi BALEXTHERM-W-ST s rôznymi materiálmi jadra vysoká životnosť antikoróznych vrstiev správna technológia profilovania tvaru obloženia estetický vzhľad fasády ľahké obloženie stien vonkajšie steny a priečky vnútorné stropné preklady zateplenie objektov priemyselné objekty a objekty pre služby poľnohospodárske objekty logistické objekty sklady ovocia a zeleniny športové haly FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s polyuretánovým jadrom, stenové s viditeľným spojom - BALEXTHERM-PU-W-ST Jadro tvrdá polyuretánová pena PUR alebo PIR / hustota: 40(+/-3) kg/m3) Hrúbka obloženia [mm] 0,40-0,70 Druh ocele S250GD - S280GD; nehrdzavejúca (1.4301) Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strona 50 Efektívna šírka [mm] 1100 Celková šírka [mm] 1120 Dĺžka panelov [mm] Hrúbka jadra [mm] Hmotnosť [kg m2] 10,26 10,58 11,08 11,79 12,60 Tepelná izolačná schopnosť U C [W m2k] 0,59 0,44 0,36 0,27 0,22 Ohňovzdornosť - E60 / EW30 E60 / EW30 (PUR), EI 20 (PIR) odolnosť na oheň pôsobiaci zvonku NRO* Reakcia na oheň - - B-s3, d0 (PUR) B-s2, d0 (PUR) B-s1, d0 (PIR) * Nešíriace oheň NRO 4

5 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia M Mikroprofilovanie G Hladké C Clearline NOVINKA! DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad L M G * C * Vnútorný obklad L G * * Profilovanie G dostupné pre obklad hrúbky min. 0,5 mm. Profilovanie C dostupné pre obklad hrúbky 0,5 a 0,6 mm (vyrábané výlučne v závode v Bolszewe). PRIEREZ PANELA BALEXTHERM-PU-W-ST Efektivna šírka DETAIL SPOJENIA PANELOV BALEXTHERM-PU-W-ST 1. upevňovacie spojky 2. obojstranné tvarovanie spoja panela a zámky 3. kónusový sklon vnútornej styčnej plochy panela 4. nepretržité polyuretánové tesnenie s hliníkovou fóliou 5. jadro z pevnej polyuretánovej peny 6. profilované vonkajšie a vnútorné obklady 5

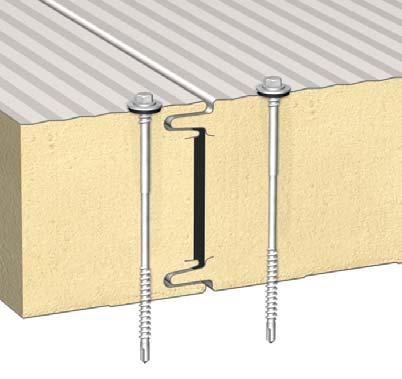

6 SENDVIČOVÉ PANELY S POLYURETÁNOVYM JADROM, STENOVÉ SO SKRYTÝM SPOJOM BALEXTHERM-PU-W-PLUS vysoká tepelná izolačná schopnosť - jadro z pevnej polyuretánovej peny a tesnenie montované počas výroby estetický vzhľad fasády - skryté konštrukčné spoje, široká škála profilovania vonkajšieho obloženia FIRESTOP - vysoká ohňová tesnosť - unikátne, obojstranne tvarovanie styčnej plochy panel zámok jednoduchá montáž - vhodné profilovanie zámky, pozdĺžna drážka a kónusový sklon vnútornej styčnej plochy kompatibilný systém - panely prispôsobené k spájaniu s panelmi BALEXTHERM- M-W-PLUS s rôznymi materiálmi jadra vysoká životnosť antikoróznych vrstiev - správna technológia profilovania tvaru obloženia ľahké obloženie stien vonkajšie steny a priečky vnútorné stropné preklady zateplenie objektov priemyselné objekty a objekty pre služby poľnohospodárske objekty logistické objekty sklady ovocia a zeleniny športové haly FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s polyuretánovým jadrom, stenové so skrytým spojom - BALEXTHERM-PU-W-PLUS Jadro tvrdá polyuretánová pena PUR alebo PIR / hustota: 40(+/-3) kg/m3) Hrúbka obloženia [mm] 0,40-0,70 Druh ocele S250GD - S280GD; nehrdzavejúca (1.4301) (vnútorný obklad) Ochranné vrstvy Ochranné vrstvy: SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Dĺžka panelov [mm] Efektívna šírka [mm] Celková šírka [mm] Hrúbka jadra [mm]) Hmotnosť [kg m2] 11,38 12,11 12,91 13,81 11,41 12,11 12,87 13,75 Tepelná izolačná schopnosť U C [W m2k] 0,39 0,28 0,22 0,19 0,39 0,28 0,22 0,19 Ohňovzdornosť E 30 (PUR) EI 15 / EW 30 (PUR) E 30 (PUR) EI 15/ E 30 (PUR) odolnosť na oheň pôsobiaci zvonku NRO* Reakcia na oheň B-s3, d0 (PUR) B-s2, d0 (PIR) B-s3, d0 (PUR) B-s3, d0 (PUR) B-s2, d0 (PIR) B-s3, d0 (PUR) NOVINKA! * Nešíriace oheň NRO 6

7 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia S Softline M Mikroprofilovanie R Drážkovanie G Hladké C Clearline NOVINKA! DOSTUPNÉ DRUHY PROFILOVANIA OBLOŽENIA Modul 1050 Modul 1000 Vonkajší obklad S* M R G* C * L S* M G* C * Vnútorný obklad L G* L G* * Profilovanie S dostupné pre panely hrúbky mm. Profilovanie G dostupné pre obklad hrúbky min. 0,5 mm. Profilovanie C dostupné pre obklad hrúbky 0,5 a 0,6 mm (vyrábané výlučne v závode v Bolszewe). PRIEREZ PANELA BALEXTHERM-PU-W-PLUS Efektivna šírka 1050 alebo DETAIL SPOJENIA PANELOV BALEXTHERM-PU-W-PLUS 1. skryté konštrukčné spoje 2. obojstranné tvarovanie spoja panela a zámku 3. kónusový sklon vnútornej styčnej plochy panela 4. oceľová podložka v zámke panela 5. pozdĺžna drážka 6. celistvé polyuretánové tesnenie s hliníkovou fóliou 7. jadro z pevnej polyuretánovej peny 8. profilované vonkajšie a vnútorné obklady 7

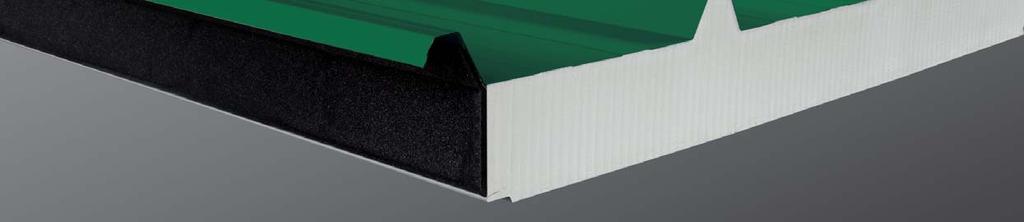

8 SENDVIČOVÉ PANELY S POLYURETÁNOVYM JADROM, STREŠNÉ BALEXTHERM-PU-R vysoká tepelná izolačná schopnosť - jadro z pevnej polyuretánovej peny a tesnenie montované počas výroby FIRESTOP - vysoká ohňová tesnosť - unikátne, obojstranné tvarovanie styčnej plochy panel zámok jednoduchá montáž - vhodné profilovanie zámku a kónusový sklon vnútornej styčnej plochy kompatibilný systém - panely prispôsobené k spájaniu s panelmi BALEXTHERM - R s rôznymi materiálmi jadra možnosť spájania panelov s rôznou hrúbkou vysoká životnosť antikoróznych vrstiev - správna technológia profilovania tvaru obloženia vysoká nosnosť - trapézové profilovanie vonkajšieho obloženia dobré odvádzanie zrážkových vôd ľahké obloženie stien priemyselné objekty a objekty pre služby poľnohospodárske objekty logistické objekty sklady ovocia a zeleniny športové haly FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s polyuretánovým jadrom, strešné - BALEXTHERM-PU-R Jadro tvrdá polyuretánová pena PUR alebo PIR / hustota: 40(+/-3) kg/m3) Hrúbka obloženia [mm] 0,40-0,70 Druh ocele S250GD - S280GD; nehrdzavejúca (1.4301) (vnútorný obklad) Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Dĺžka panelov [mm] Efektívna šírka [mm] 1000 Celková šírka [mm] 1062,50 Hrúbka jadra [mm]) Hmotnosť [kg m2] 10,84 11,65 12,45 13,26 14,07 15,69 Tepelná izolačná schopnosť U C [W m2k] 0,54 0,36 0,27 0,22 0,18 0,14 Ohňovzdornosť - REI 30 / RE 60 (PIR), REI 20 / RE 60 (PUR) Odolnosť strechy voči vonkajšiemu ohňu B ROOF (t 1 ) Reakcia na oheň - B-s1, d0 (PIR) Minimálny sklon strechy > 7% - pre panely spájané po dĺžke alebo so strešnými svetlíkmi > 5% - pre nepretržité panely a bez strešných svetlíkov * Nešíriace oheň NRO 8

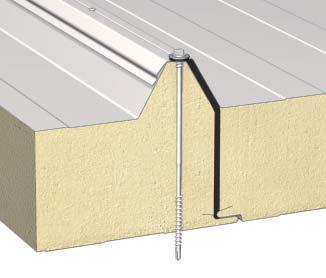

9 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia G Hladké T Trapézové DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad T Vnútorný obklad L G* * Dostupné pre podšívky s hrúbkou min. 0,50 mm. PRIEREZ PANELA BALEXTHERM-PU-R Efektivna šírka DETAIL SPOJENIA PANELOV BALEXTHERM-PU-R 1. trapézové profilovanie vonkajšieho obloženia 2. upevňovacie spojky 3. nepretržité polyuretánové tesnenie s hliníkovou fóliou 4. jadro z pevnej polyuretánovej peny 5. profilované vonkajšie a vnútorné obloženie 9

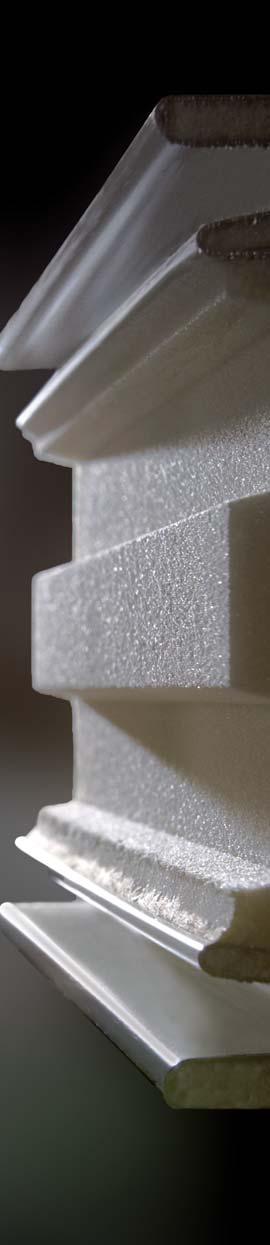

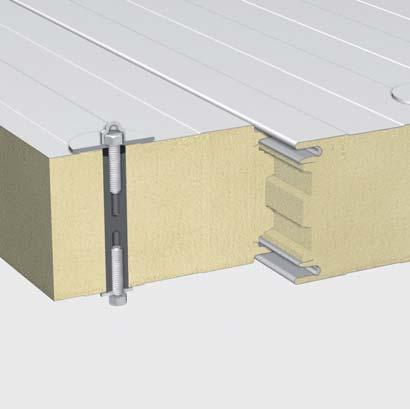

10 SENDVIČOVÉ PANELY S POLYURETÁNOVYM JADROM, CHLADIARENSKÉ BALEXTHERM-PU-F FIRESTOP vysoká ohňová tesnosť - unikátne, obojstranné tvarovanie styčnej plochy panel - zámka vysoká tepelná izolačná schopnosť - jadro z pevnej polyuretánovej peny a špeciálny systém upevňovania panela eliminuje bodový tepelný most ideálny spoj panela - frézovaná styčná hrana jadra eliminujúca lineárny tepelný most jednoduchá montáž - vhodné profilovanie zámky a kónusový sklon vnútornej styčnej plochy vysoká životnosť antikoróznych vrstiev - správna technológia profilovania tvaru obloženia estetický vzhľad - široká škála profilovania vnútorného obloženia vonkajšie steny a priečky chladiarenských objektov stropné preklady chladiarenských objektov chladiarenské komory, mraziarne sklady ovocia a zeleniny priestory s vysokými nárokmi na hygienu FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s polyuretánovým jadrom, chladiarenské BALEXTHERM-PU-F Jadro tvrdá polyuretánová pena PUR alebo PIR / hustota: 40(+/-3) kg/m3) Hrúbka obloženia [mm] 0,5 (na objednávku 0,6-0,7) Druh ocele S250GD - S280GD; nehrdzavejúca (1.4301) Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Dĺžka panelov [mm] Efektívna šírka [mm] Celková šírka [mm] Hrúbka jadra [mm] Hmotnosť [kg m2] 13,37 15,00 15,82 16,61 Tepelná izolačná schopnosť U C [W m2k] 0,18 0,14 0,12 0,11 Ohňovzdornosť E30 / EI 15 (PUR), E90 / EI 30 (PIR) El60 (PIR), E30/EI15 (PUR) odolnosť na oheň pôsobiaci zvonku NRO* Reakcia na oheň B-s2, d0 (PUR) B-s1, d0 (PIR) * Nešíriace oheň NRO 10

11 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia M Mikroprofilovanie G Hladké C Clearline NOVINKA! DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad L M G * C * Vnútorný obklad L G * * Profilovanie G dostupné pre obklad hrúbky min. 0,5 mm. Profilovanie C dostupné pre obklad hrúbky 0,5 a 0,6 mm (vyrábané výlučne v závode v Bolszewe). PRIEREZ PANELA BALEXTHERM-PU-F Efektivna šírka DETAIL SPOJENIA PANELOV BALEXTHERM-PU-F 1. systém upevňovania 2. tesniaci tmel trvale plastický v spoji panelov 3. profilované vonkajšie a vnútorné obloženie 4. tesniaci tmel v zámke 5. frézovaný spoj jadra eliminujúci tepelný most 6. jadro z pevnej polyuretánovej peny 7. obojstranné tvarovanie spoja panela a zámku 8. kónusový sklon vnútornej styčnej plochy panela 11

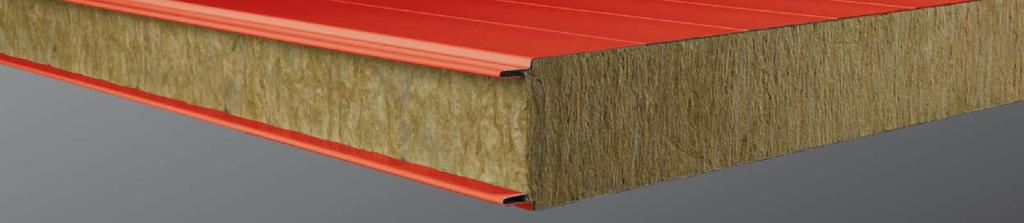

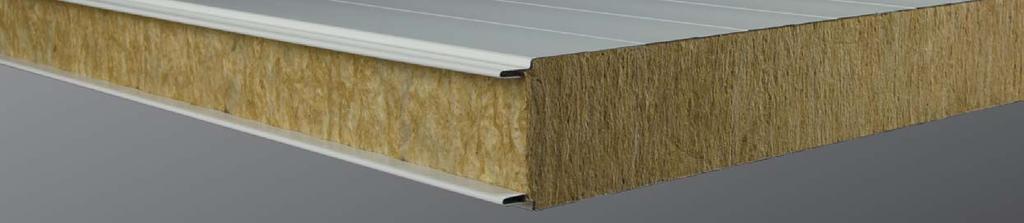

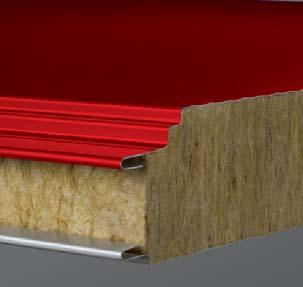

12 SENDVIČOVÉ PANELY S JADROM Z MINERÁLNEJ VLNY, STENOVÉ S VIDITEĽNÝM SPOJOM NOVINKA! BALEXTHERM MW-D-W-ST DEFENDER Antivlámanie. Panel Defender spĺňa požiadavky 2 triedy ochrany pred vlámaním zhodne s SSF1047. FIRESTOP. vysoká tesnosť ohňová odolnosť. Vďaka vysokej hustote vlny a zároveň unikátnemu obojstrannému tvarovaniu styku panela zámku, panel Defender može byť použitý ako požiarna bariéra. Odolnosť voči ohňu podľa štadardu EI240. SUPERIOR GASKET. Panel DEFENDER poskytuje maximálne zvýšenie tesnosti a skrátenie montáže vďaka možnosti aplikácie tesnenia, v procese výroby, v styku zámku z vnútornej strany alebo z oboch strán. Jednoduchá montáž. Vyprofilovanie zámku a kónusové zahnutie povrchu vnútorného zámku panela Defender je prispôsobené k spájaniu s panelmy BALEXTHERM W-ST s rôznými typmi jadra. Najvyššia odolnosť. Panel Defender ponúka špeciálne prefabrikované jadro z minerálnej vlny. Estetický vzhľad fasády. Široká škála profi lovania a farieb vonkajšieho obloženia vonkajšie a vnútorné steny s najvyššími požiadavkami proti vlámaniu objekty obchodné, úžitkové a priemyselné s najvyšším zabezpečením proti požiaru EI240 objetky logistické, kancelárske, športové, poľnohospodárske na uskladnenie ovocia a zeleniny pokrytie vnútorných stropov FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s jadrom z minerálnej vlny, stenové s viditeľným spojom BALEXTHERM MW-D-W-ST DEFENDER Jadro tvrdá minerálna vlna (nominálna hustota 150 kg/m3) Hrúbka obloženia [mm] 0,60 0,70 Druh ocele S250GD Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet farieb BALEXMETAL strana 50 Efektívna širka [mm] Celková širka [mm] Dĺžka panela [mm] Hrúbka jadra [mm] Hmotnosť panela [kg m2] 41,3 45,7 Tepelna izolačna schopnosť U C [W m2k] 0,19 0,17 Ohňovzdornosť EI240/EW240 Odolnosť na oheň pôsobiaci zvonku NRO* Reakcia na oheň A2-s1.d0 * Nešíriace oheň NRO 12

13 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia M Mikroprofilovanie R Drážkovanie G Hladké DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad L M R G Vnútorný obklad L G PRIEREZ PANELA BALEXTHERM MW-D-W-ST DEFENDER Efektivna šírka , 230 DETAIL SPOJENIA PANELOV BALEXTHERM MW-D-W-ST DEFENDER 1. upevňujúce skrutky 2. obojstranné tvarovanie styku panela zámok 3. kónusové zahnutie plochy vnútorného spoja 4. SUPERIOR GASKET tesnenie aplikované vo výrobnom procese (Voliteľné) 5. spojenie panelov 6. jadro z minerálnej vlny 7. profilovanie vonkajšieho a vnútorného obloženia 13

14 SENDVIČOVÉ PANELY S JADROM Z MINERÁLNEJ VLNY STENOVÉ S VIDITELNÝM SPOJOM BALEXTHERM-MW-W-ST FIRESTOP vysoká ohňová tesnosť - unikátne, obojstranné tvarovanie styku panela - zámky vysoká odolnosť voči ohňu - môžu sa používať ako ohňovzdorné priečky vysoká tepelná izolačná schopnosť SUPERIOR GASKET - maximálne zvýšenie tesnosti a skrátenie montáže - voliteľné tesniace aplikácie vovýrobnom procese v spoločnom zámku zvnútra alebo z oboch strán NOVINKA! jednoduchá montáž - profilovanie zámku a kónusový sklon plochy vnútorného styku je prispôsobené k spájaniu s panelmi BALEXTHERM-W-ST s rôznymi materiálmi jadra vysoká pevnosť -špeciálne prefabrikované jadro z minerálnej vlny vysoká životnosť ochranných antikoróznych náterov - kvalitná technológia profilovania tvaru obloženia estetický vzhľad fasády - široká škála profilovania a farieb vonkajšieho obloženia vonkajšie steny priečky vnútorné stropné preklady zateplenie objektov obchodné a priemyselné objekty so zvýšenými nárokmi na ohňovzdornosť logistické objekty kancelárske objekty poľnohospodárske objekty sklady ovocia a zeleniny športové haly FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s jadrom z minerálnej vlny, stenové s viditeľným spojom - BALEXTHERM-MW-W-ST Jadro tvrdá minerálna vlna (menovitá zdanlivá hustota 110 kg/m3) Hrúbka obloženia [mm] 0,50-0,70 Druh ocele S250GD Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal - strana 50 Efektívna šírka [mm] Celková šírka [mm] Dĺžka panela [mm] Hrúbka jadra [mm] Hmotnosť panela [kg m2] 17,79 19,80 21,90 23,00 24,00 25,01 26,10 28,20 30,30 33,50 Tepelná izolačná schopnosť U C [W m2k] 0,47 0,38 0,32 0,30 0,28 0,26 0,24* 0,22 0,19 0,17 Ohňovzdornosť - EI 120 EI 240 / EW 240 Odolnosť na oheň pôsobiaci zvonku Reakcia na oheň NRO** A2-s1.d0 * Panel BALEXTHERM-MW-W-ST s hrúbkou jadra 160 mm spĺňa minimálne požiadavky na súčiniteľ prestupu tepla pre steny uvedené v Nariadení ministra infraštruktúry ** Nešíriace oheň NRO 14

15 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia M Mikroprofilovanie R Drážkovanie G Hladké DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad L M R G* Vnútorný obklad L G* * Dostupné pre podšívky s hrúbkou min. 0,60 mm. PRIEREZ PANELA BALEXTHERM-MW-W-ST Efektivna šírka DETAIL SPOJENIA PANELOV BALEXTHERM-MW-W-ST 1. upevňovacie spojky 2. obojstranné tvarovanie spoja panela a zámky 3. kónusový sklon plochy vnútorného spoja 4. SUPERIOR GASKET tesnenie použité vo výrobnom procese (voliteľné) 5. spojenie panelov 6. jadro z minerálnej vlny 7. profilované vonkajšie a vnútorné obklady 15

16 SENDVIČOVÉ PANELY S JADROM Z MINERÁLNEJ VLNY STENOVÉ S VIDITELNÝM SPOJOM NOVINKA! BALEXTHERM MW-LT-W-ST LIGHT Tesnosť a odolnosť voči požiaru. Požiarná odolnosť panelu LIGHT je podľa šťandardu EI60 SUPERIOR GASKET. Panel LIGHT poskytuje maximálne zvýšenie tesnosti a skrátenie montáže vďaka možnosti aplikácie tesnenia, v procese výroby, v styku zámku z vnútornej strany alebo z oboch strán. Jednoduchá montáž. Vyprofilovanie zámku a kónusové zahnutie povrchu vnútorného zámku panela LIGHT je prispôsobené k spájaniu s panelmy BALEXTHERM W-ST s rôznými typmi jadra. Najvyššia odolnosť. Panel LIGHT ponúka špeciálne prefabrikované jadro z minerálnej vlny. Estetický vzhľad fasády. Široká škála profi lovania a farieb vonkajšieho obloženia vonkajšie steny priečky objekty obchodné, úžitkové a priemyselné objekty logistikcé, kancelárske, športové, poľnohospodárske na skladovanie ovocia a zeleniny pokrytie vnútorných stropov TECHNICKÉ PARAMETRE Názov Sendvičové panely s jadrom z minerálnej vlny, stenové s viditeľným spojom BALEXTHERM-MW-LT-W-ST LIGHT Jadro Tvrdá minerálna vlna (menovitá zdanlivá hustota 90 kg/m3 Hrúbka obloženia [mm] 0,50 Druh ocele S250GD Ochranné vrstvy SP poliester Paleta farieb široká paleta Svet farieb Balex Metal strana 50 Efektívna šírka [mm] Celková šírka [mm] Dĺžka panela [mm] Hrúbka jadra [mm] Hmotnosť panela [kg m2] 14,5 16,2 17,9 18,8 19,6 20,5 21,4 23,1 24,8 27,4 Tepelná izolačná schopnosť U C [W m2k] 0,47 0,38 0,32 0,3 0,28 0,26 0,25 0,22 0,19 0,17 Ohňovzdornosť - El 60 / EW 60 El 120 / EW 180 Odolnosť na oheň pôsobiaci zvonku NRO* Reakcia na oheň - A2-s1.d0 * Nešíriace oheň NRO 16

17 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia M Mikroprofilovanie R Drážkovanie G Hladké DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad L M R G* Vnútorný obklad L G* * Dostupné pre podšívky s hrúbkou min. 0,60 mm. PRIEREZ PANELA BALEXTHERM MW-LT-W-ST LIGHT Efektivna šírka DETAIL SPOJENIA PANELOV BALEXTHERM MW-LT-W-ST LIGHT 1. upevňovacie spojky 2. obojstranné tvarovanie spoja panela a zámky 3. kónusový sklon plochy vnútorného spoja 4. SUPERIOR GASKET tesnenie použité vo výrobnom procese (voliteľné) 5. spojenie panelov 6. jadro z minerálnej vlny 7. profilované vonkajšie a vnútorné obklady 17

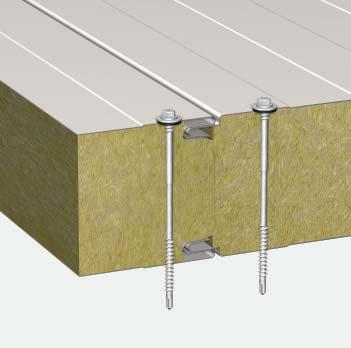

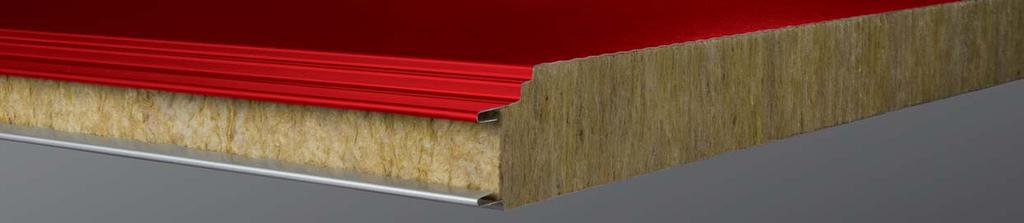

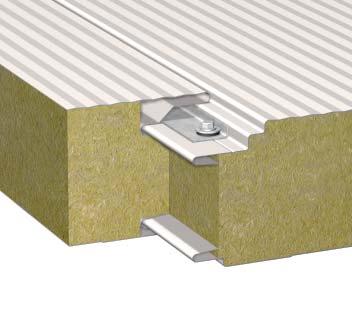

18 SENDVIČOVÉ PANELY S JADROM Z MINERÁLNEJ VLNY, STENOVÉ SO SKRYTÝM SPOJOM BALEXTHERM-MW-W-PLUS vysoká ohňovzdornosť - môžu sa používať ako ohňové steny FIRESTOP vysoká ohňová tesnosť - unikátne, obojstranne tvarovanie spoja panela a zámky vysoká tepelná izolačná schopnosť - presný spoj SUPERIOR GASKET - maximálne zvýšenie tesnosti a skrátenie montáže - voliteľné tesniace aplikácie vovýrobnom procese v spoločnom zámku na vnútornej strane NOVINKA! jednoduchá montáž - sklon plochy vnútorného spoja, pozdĺžna drážka zjednodušujúca polohovanie upevňovacích svoriek kompatibilný systém - panely prispôsobené k spájaniu s panelmi BALEXTHERM-W-PLUS s rôznymi materiálmi jadra vysoká pevnosť - špeciálne prefabrikované jadro z minerálnej vlny vysoká životnosť antikoróznych vrstiev - správna technológia profilovania tvaru obloženia estetický vzhľad fasády - skryté konštrukčné spoje, široká paleta profilovania a farieb vonkajšieho obloženia vonkajšie steny priečky stropné vnútorné preklady pokrytie vnútorných stropov zateplenie objektov obchodné a priemyselné objekty so zvýšenými nárokmi na ohňovzdornosť logistické objekty kancelárske objekty poľnohospodárske objekty sklady na ovocie a zeleninu športové haly FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s jadrom z minerálnej vlny, stenové so skrytým spojom - BALEXTHERM-MW-W-PLUS Jadro tvrdá minerálna vlna (menovitá zdanlivá hustota 110 kg/m3) Hrúbka obloženia [mm] 0,50-0,70 Druh ocele S250GD Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Dĺžka panelov [mm] Efektívna šírka [mm] Celková šírka [mm] Hrúbka jadra [mm] Hmotnosť panela [kg m2] 17,79 19,80 21,90 23,00 24,00 25,01 26,10 28,20 30,30 17,10 19,20 21,30 22,40 23,40 24,50 25,50 27,60 29,70 Tepelná izolačná schopnosť U C [W m2k] 0,48 0,38 0,32 0,30 0,28 0,26 0,24* 0,22 0,20 0,48 0,38 0,32 0,30 0,28 0,26 0,24* 0,22 0,20 Ohňovzdornosť - EI 30 EI 60 - EI 30 EI 60 Odolnosť na oheň pôsobiaci zvonku Reakcia na oheň NRO** A2-s2.d0 * Panel BALEXTHERM-MW-W-PLUS s hrúbkou jadra 160 mm spĺňa minimálne požiadavky na súčiniteľ prestupu tepla pre steny uvedené v Nariadení ministra stavebníctva ** Nešíriace oheň NRO 18

19 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia M Mikroprofilovanie R Drážkovanie G Hladké DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Modul 1050 Modul 1000 Vonkajší obklad L M R G* L M G* Vnútorný obklad L G* L G* * Dostupné pri hrúbke plechu 0,6 mm PRIEREZ PANELA BALEXTHERM-MW-W-PLUS Efektivna šírka 1050 alebo DETAIL SPOJENIA PANELOV BALEXTHERM-MW-W-PLUS 1. oceľová podložka v zámke panela 2. skrytý konštrukčný spoj 3. obojstranné tvarovanie spoja panela a zámky 4. spoj panelov 5. kónusový sklon vnútornej styčnej plochy 6. pozdĺžna drážka pre polohovanie upevňovacích svoriek 7. jadro z minerálnej vlny 8. profilované vonkajšie a vnútorné obklady 9. SUPERIOR GASKET - tesnenie použité vo výrobnom procese (voliteľné) 19

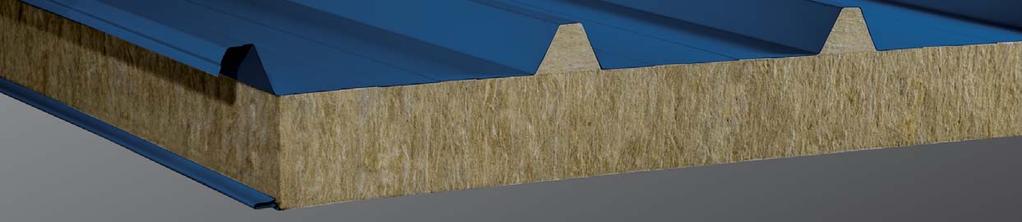

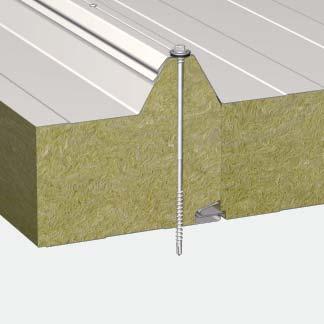

20 SENDVIČOVÉ PANELY S JADROM Z MINERÁLNEJ VLNY, STREŠNÉ BALEXTHERM-MW-R FIRESTOP vysoká ohňová tesnosť - unikátne, obojstranne tvarovanie styčnej plochy panel - zámka vysoká tepelná izolačná schopnosť - presný spoj SUPERIOR GASKET - maximálne zvýšenie tesnosti a skrátenie montáže - voliteľné tesniace aplikácie vovýrobnom procese v spoločnom zámku na vnútornej strane NOVINKA! jednoduchá montáž - profilovanie zámky vo svorke a kónusový sklon vnútornej styčnej plochy uspôsobené k spájaniu s panelmi s inými jadrami vysoká pevnosť - špeciálne prefabrikované jadro z minerálnej vlny vysoká životnosť antikoróznych vrstiev - správna technológia profilovania tvaru obloženia vysoká nosnosť - trapézové profilovanie vonkajšieho obloženia dobré odvádzanie zrážkových vôd strešné preklady obchodné a priemyselné objekty so zvýšenými nárokmi na ohňovzdornosť logistické objekty kancelárske objekty poľnohospodárske objekty FIRE STOP TECHNICKÉ PARAMETRE Názov Sendvičové panely s jadrom z minerálnej vlny, strešné - BALEXTHERM-MW-R Jadro tvrdá minerálna vlna (menovitá zdanlivá hustota 110 kg/m3) Hrúbka obloženia [mm] 0,50-0,70 Druh ocele S250GD Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Efektívna šírka [mm] Celková šírka [mm] 1 063,50 Dĺžka panelov [mm] Hrúbka jadra [mm] Hmotnosť panela [kg m2] 20,30 22,40 25,60 26,60 Tepelná izolačná schopnosť U C [W m2k] 0,38 0,32 0,26 0,24 Ohňovzdornosť - REI 90 Odolnosť strechy voči vonkajšiemu ohňu B ROOF (t 1 ) Reakcia na oheň - Minimálny sklon strechy > 7% - pre panely spájané po dĺžke alebo so strešnými svetlíkmi > 5% - pre nepretržité panely a bez strešných svetlíkov * Nešíriace oheň NRO 20

21 DRUHY PROFILOVANIA OBKLADOV L Lineárna profilácia G Hladké T Trapézové DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV Vonkajší obklad T Vnútorný obklad L G* * Dostupné pre podšívky s hrúbkou min. 0,60 mm. PRIEREZ PANELA BALEXTHERM-MW-R Efektivna šírka DETAIL SPOJENIA PANELOV BALEXTHERM-MW-R 1. upevňovacie spojky 2. jadro z minerálnej vlny 3. profilované vonkajšie a vnútorné obklady 4. trapézové profilovanie vonkajšieho obkladu 5. SUPERIOR GASKET - tesnenie použité vo výrobnom procese (voliteľné) 21

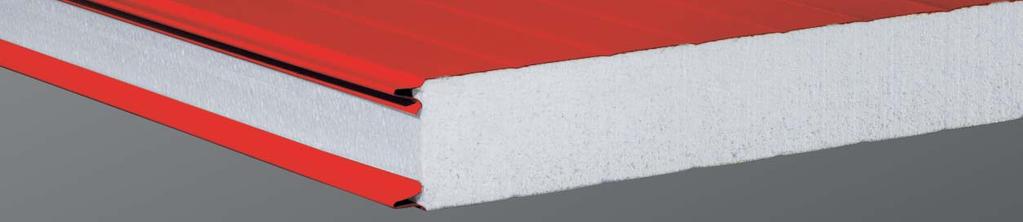

22 SENDVIČOVÉ PANELY S POLYSTYRÉNOVÝM JADROM, STENOVÉ PWS vysoká tepelná izolačná schopnosť - jadro zo samohasiaceho polystyrénu vysoká ohňová tesnosť - obojstranné tvarovanie styčnej plochy panel-zámok jednoduchá montáž - vhodne profilovaná zámka, nízka hmotnosť vysoká životnosť antikoróznych vrstiev - správna technológia profilovania tvaru kovového obloženia estetický vzhľad vonkajšie steny, priečky zateplenie objektov priemyselné objekty a objekty pre služby poľnohospodárske objekty chladiarne, mraziarne TECHNICKÉ PARAMETRE Názov Sendvičový panel s jadrom polystyrénovým, stenový PWS Jadro samohasiaci polystyrén so zvýšenou pevnosťou - trieda EPS CS (10)80 Hrúbka obloženia [mm] 0,50 (na objednávku 0,60) Druh ocele S250GD - S280GD Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Laminát laminovaný nebielený papier s hliníkovou fóliou a polyetylénom (cca. 160 g/m2) Efektívna šírka [mm] Celková šírka [mm] / 2 Hrúbka jadra [mm] Minimálna dĺžka panela [mm] Maximálna dĺžka panela PWS [mm] Hmotnosť panela PWS [kg m2] 10,00 10,39 10,80 11,20 11,61 12,01 Tepelná izolačná schopnosť U C [W m2k] 0,50 0,38 0,30 0,25 0,22 0,19 Ohňovzdornosť - E60 / EW60 Odolnosť na oheň pôsobiaci zvonku NRO* Reakcia na oheň E D-s2,d0 * Nešíriaci oheň NRO 22

23 DRUHY PROFILOVANIA OBKLADOV R Drážkovanie R 25mm DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV PWS Vonkajší obklad Vnútorný obklad R* R* G * drážkovaná poriflácia je iná ako u obloženia panelov BALEXTHERM! PRIEREZ PANELA PWS Efektivna šírka DETAIL SPOJENIA PANELOV PWS 1. obojstranné tvarovanie spoja panela a zámku 2. polyuretánová samolepiaca páska (PUS) 3. upevňovacie spojky 4. jadro zo samohasiacého polystyrénu triedy PS-E FS profilované vonkajšie obloženie 23

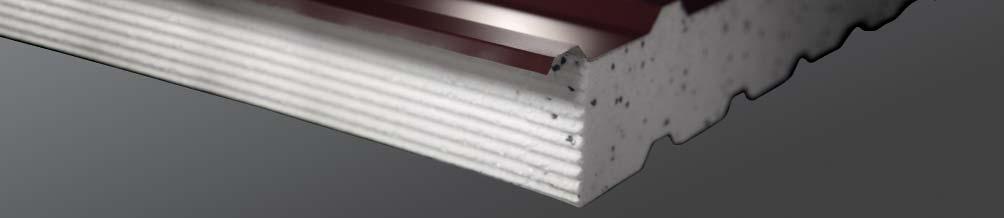

24 SENDVIČOVÉ PANELY S POLYSTYRÉNOVYM JADROM, STREŠNÉ PWD vysoká tepelná izolačná schopnosť - jadro zo samohasiacého polystyrénu a tesný spoj panelov jednoduchá montáž - vhodne profilovaná zámka, nízka hmotnosť dobrá tepelná izolačná schopnosť - presné zalícovanie panelov estetický vzhľad unikátny dizajn (Patentový úrad - prihláška č. W114316) strešné a stenové elementy zateplenie objektov priemyselné objekty a objekty pre služby poľnohospodárske objekty TECHNICKÉ PARAMETRE Názov Sendvičový panel s polystyrénovým jadrom, stenový PWD Jadro samohasiaci polystyrén so zvýšenou pevnosťou trieda EPS CS (10)80 Hrúbka obloženia [mm] 0,5 (na objednávku 0,6) Druh ocele S250GD - S280GD Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Laminát laminovaný nebielený papier s hliníkovou fóliou a polyetylénom (cca. 160 g/m2) Efektívna šírka [mm] Celková šírka [mm] ±2 Hrúbka jadra [mm] Minimálna dĺžka panela [mm] Maximálna dĺžka panela PWS [mm] Hmotnosť panela PWS [kg m2] 10,34 10,74 11,15 11,55 11,96 12,36 Tepelná izolačná schopnosť U C [W m2k] 0,54 0,41 0,32 0,26 0,22 0,20 Ohňovzdornosť - RE 30 Odolnosť strechy voči vonkajšiemu ohňu B ROOF (t 1 ) Reakcia na oheň - Minimálny sklon strechy > 7% - pre panely spájané po dĺžke alebo so strešnými svetlíkmi > 5% - pre nepretržité panely a bez strešných svetlíkov 24

25 DRUHY PROFILOVANIA OBKLADOV T Trapézové BTD18 DOSTUPNÉ DRUHY PROFILOVANIA OBKLADOV PWD Vonkajší obklad Vnútorný obklad T T * profilovanie T-Trapézové BTD18 je iné ako profilovanie T-Trapézové pri paneloch BALEXTHERM R PRIEREZ PANELOV PWD Efektivna šírka DETAIL SPOJA PANELOV PWD 1. samorezná skrutka alebo trhací nit 2. komora - kapilárna drážka odvádzajúca vodu 3. polyuretánová samolepiaca páska (PUS) 4. upevňovacie spojky 5. jadro so samohasiacého polystyrénu 6. frézovaný spoj panelov 7. trapézové profilovanie obloženia 25

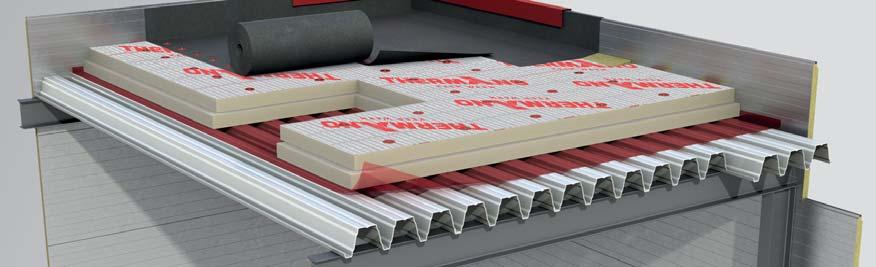

26 THERMANO MODERNÁ TEPELNÁ IZOLÁCIA PLOCHÝCH STRIECH SUPERZATEPLENIE SLOVENSKÉHO DOMU jednoduchá a bezšpárová izolácia štandardných ako aj kritických miest, takmer na akýkoľvek povrch, pri teplotách od -70 C do +140 C neporovnateľná energetická efektívnosť najlepší izolant na trhu eliminácia tepelných mostov, problému tzv. rosného bodu a kondenzácie vodnej pary. Vyššia účinnosť v porovnaní s polystyrénom a vlnou jednoduchá a neporovnateľne rýchla montáž menej materiálu, rýchle spájanie panelov, stabilita podkladu, jednoduchý prvok, montáž v každých podmienkách trvalý výrobok odolný voči degradácii, odolnosť voči najčastejšie používaným rozpúšťadlam v stavebníctve stabilita tepelno-izolačných parametrov počas celého cyklu životnosti bezpečné pre životné a proekologické prostredie (podľa Inštitútu Bio-Bauforschung IBBF) jednovrstvé a viacvrstvé strechy strechy z trapézového plechu strechy z betónu priemyselné a servisné objekty obytné budovy poľnohospodárske objekty nové aj rekonštruované objekty TECHNICKÉ PARAMETRE Názov Termoizoolačné panely THERMANO na plochú strechu Druhy zámkov (spájanie dosiek) zakladanie / TOP jednoduchý / BASIC Povrch viacvrstvový povech s vrstvou hliníka Celková šírka [mm] Modulárna šírka (krycia) [mm] (zámok TOP), (zámok BASIC) Hrúbka peny PIR [mm] Štandardná dľžka [mm] 2400 Regulovaná dĺžka [mm] max Iné rozmery [mm] 1200x1200 Súčiniteľ tepelnej vodivosti 0,023 λ [W/mK] Objemová hustota [kg/m3] 30 Odolnosť na prenik vodnej pary μ Pevnosť v tlaku min. 150kPa pri 10% deformácii Trieda reakcie na oheň euroklasa E, wg EN ISO Certifikáty CE wg EN 13165:2001; spełnia wymagania Dyrektywy Unijnej 2012/31/UE 113 mm 190 mm 200 mm SUPERZATEPLENIE Energeticky úsporná strecha: hrúbka 113 mm. penový polystyrén (EPS) minerálna vlna Súčiniteľ prechodu tepla U c = 0,20 W/m 2 K podľa nariadenia ministrerstva výstavby. DRUHY ZÁMKOV zakladanie / TOP jednoduchý / BASIC 26

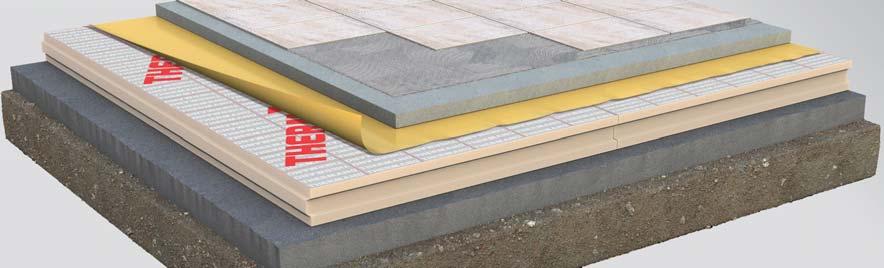

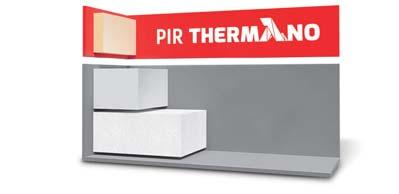

27 THERMANO MODERNÁ TEPELNÁ IZOLÁCIA PODLAHY SUPERZATEPLENIE SLOVENSKÉHO DOMU pevná podlaha na veľa pokolení, bez trhlín a vlhkosti zníženie účtov za tepelnú energiu až do 40%! (v závislosti od hrúbky izolácie) jednoduchá a bezšpárová izolácia štandardných ako aj kritických miest, na takmer každé podložie, pri teplotách od -70 C do +140 C neporovnateľná energetická efektívnosť najlepší izolant na trhu - eliminácia tepelných mostov, problému tzv. rosného bodu a kondenzácie vodnej pary. Vyššia účinnosť v porovnaní s polystyrénom a vlnou stabilita tepelno-izolačných parametrov počas celého cyklu životnosti nasiakavosť <2% vďaka uzavretej bunkovej štruktúre jednoduchá a rýchla montáž menej materiálu a menšie náklady na montáž bezpečné pre životné prostredie štandardné, ako aj vykurované podlahy podlahy na prízemí, na poschodí terasy a balkóny obytné budovy premyselné a servisné objekty poľnohospodárske objekty nové aj rekonštruované objekty TECHNICKÉ PARAMETRE Názov Termoizoolačné panely THERMANO do podlahy Druhy zámkov (spájanie dosiek) zakladanie / TOP pero-drážka / MASTER Povrch viacvrstvový povech s vrstvou hliníka Celková šírka [mm] Modulárna šírka (krycia) [mm] (zámok TOP); (MASTER) Hrúbka peny PIR [mm] Štandardná dľžka [mm] 600; 2400 Regulovaná dĺžka [mm] max Súčiniteľ tepelnej vodivosti 0,023 λ [W/mK] Objemová hustota [kg/m3] 30 Odolnosť na prenik vodnej pary μ Pevnosť v tlaku min. 150kPa pri 10% deformácii Trieda reakcie na oheň eurotrieda E, podľa EN ISO Certifikáty CE podľa EN 13165:2001; spĺňa nariedenia smernice EÚ 2012/31/EU SUPERZATEPLENIE Energeticky úsporná podlaha: hrúbka 80 mm. extrudovaný polystyrén (XPS) penový polystyrén (EPS) Súčiniteľ prechodu tepla U c = 0,30 W/m 2 K podľa nariadenia ministrerstva výstavby. DRUHY ZÁMKOV zakladanie / TOP pero-drážka / MASTER 27

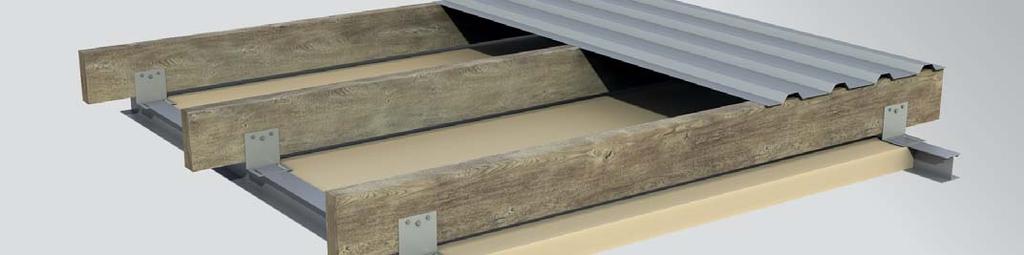

28 THERMANO AGRO MODERNÁ IZOLÁCIA HOSPODÁRSKYCH BUDOV NOVINKA! Spoľahlivá energetická účinnosť. Termoizolácia Thermano, poskytuje podstatne vyššiu účinnosť v porovnaní s polystyrénom a vlnou. Súčiniteľ tepelnej vodivosti je len λ=0,023 [W/m K] čo sa pokladá za najlepší izolačná parameter pri porovnávanej hrúbke materiálov. Odolnosť voči amoniaku a iným prchavým organickým zlúčeninám. Špeciálny povrch panelov Thermano nekoroduje vplyvom zvýšeného zaťaženia amoniakom. Na rozdiel od ostatných izolantov poskytuje tiež odolnosť voči všetkým organickým zlúčeniným nachádzajúcim sa v hospodárskych budovách čo zabezpečuje dlhú životnosť materiálu. Možnosť tlakového umývania panleov. Panel Thermano AGRO je zabezpečený na oboch stranách hliníkovou fóliou 50 um vysokej odolnosti voči mechanickému poškodeniu poskytujúcej možnosť priameho umývania povrchu pod tlakom. To je veľmi dôležitý parameter úmožňujúci dodržiavanie vysokých hygienických štandardov v hospodárskych budovách. Panely Thermano Agro sú z vnútornej strany dodatočne opatrené náterom bielej farby čo spĺňa neutrálne prostredie pre chov v objekte. Odolnosť voči hlodavcom, hmyzu, hubám, plesniam. Polyuretánové panely Thermano Agro, na rozdiel od ostatných izolantov dostupných na trhu, spĺňaju celkovú odolnosť na všetky prchavé organické zlúčeniny, huby, plesne, a tiež na zakladanie hniezd a nor hmyzu, hlodavcov a vtákov. Nízka nasiakavosť. Absorbcia vlhkosti je na úrovni iba 2%. Znamená to žiadne straty izolačných parametrov a teda dlhú životnosť izolácie. Nízka hmotnosť. Thermano Agro váži iba ca 30 kg/m3. V porovnaní s minerálnou vlnou je to 4-5 krát menej. Ľahkosť a pevnosť Thermano umožňujú vďaka tomu jednoduchú a rýchlu montáž. Možnosť montáže priamo na krokvy alebo latovanie. Montáž Thermano Agro može byť realizovaná priamo skrutkami do krokiev, latovania bez PVC profilov alebo formou stropných PVC profilov. Nižšie je uvedený doplnkový sortimet na montáž formou stropného podhľadu. hospodárske budovy ako kuríny, ošíparne, stodoly a iné hospodárske budovy s vysokou vnútornou vlhkosťou prostredia budovy s možnou zvýšenou koncentráciou amoniakov a iných prchavých organických zlúčenín v miestnostiach premyselné a servisné objekty SUPERIZOLÁCIA SUPERODOLNOSŤ VOČI AMONIAKU SUPERPOVRCH HLINÍKOVÝ SUPERODOLNOSŤ VOČI HLODAVCOM, PLESNIAM A HUBÁM SUPERVODEODOLNOSŤ SUPERĽAHKOSŤ SUPERJEDNODUCHOSŤ MONTÁŽE 28

29 TECHNICKÉ PARAMETRE Názov Termoizolačné panely Thermano Agro Druhy zámkov (spájanie dosiek) jednoduchý / BASIC Povrch viacvrstvový povech s vrstvou hliníka Celková šírka [mm] Dostupné hrúbky panelov [mm] 50, 80, 100 Štandardné dľžky panelov [mm] x i x Rozmery panelov na objednávku [mm] x Súčiniteľ tepelnej vodivosti λ [W/mK] 0,023 Objemová hustota [kg/m3] 30 Pevnosť v tlaku min. 150kPa pri 10% deformácii Trieda reakcie na oheň eurotrieda E, podľa EN ISO Certifikáty CE podľa EN 13165:2001; spĺňa nariedenia smernice EÚ 2012/31/EU DRUHY ZÁMKOV jednoduchý / BASIC TEPELNÁ IZOLÁCIA Hrúbka [mm] Súčiniteľ prestupu tepla U [W/m2 K] Tepelný odpor R [m2 K/W] 50 0,43 2, ,27 3, ,22 4,52 DOPLNKY SPOJOVACIE PROFILY H Na všetky hrúbky panelov, dostupné v dĺžkach 4000 a 6000 mm UKONČOVACIE PROFILY C Na všetky hrúbky panelov, dostupné v dĺžkach 4000 mm UPEVŇOVACIE ZÁVESY Výška h=35 mm, upevnené do profilov H PAMÄTAJ! SPRÁVNA TEPELNÁ IZOLÁCIA HOSPODÁRSKYCH BUDOV VPLÝVA NA: vyšiu produktivitu a ziskovosť chovu zvierat maximálnu dojivosť a stabilné prírastky na hmotnosti chovu optimálne využitie krmiva zabránenie vznikaniu tepelného stresu počas leta u chovu zníženie chorobnosti hospodárskych zvierat predĺženie času uchovávania poľnohospodárskych plodín minimalizovanie výkyvov teplôt 29

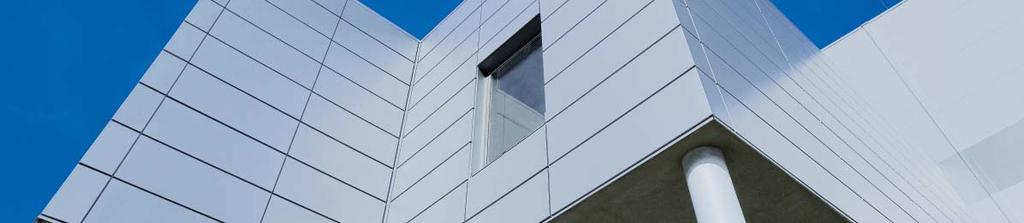

30 FASÁDNE KAZETY modernosť a elegancia široké spektrum architektonických možností možnosť spájania na fasáde so sklom,betónom či hliníkom jednoduchá montáž dlhá životnosť a pevnosť solídna konštrukcia reprezentačné fasády kancelárskych budov reprezentačné fasády verejných budov reprezentačné fasády obchodných objektov TECHNICKÉ PARAMETRE Názov Fasádne kazety Druh ocele min. S320GD Hrúbka [mm] 1,20; 1,50 Ochranné vrstvy SP polyester min. 25 μm, práškové nátery, SP polyester matný Perla, PVC(F) foodsafe, PVDF, CESAR PUR 55 polyuretán s polyamidom, vysoká odolnosť a životnosť Farebná škála povrchová úprava práškovaním všetky farby palety RAL, NCS Odolnosť voči korózii do RC 5 podľa PN-EN Odolnosť voči pôsobeniu UV do RUV4 podľa PN-EN SCHÉMA KONŠTRUKCIE KAZETY E C E A ROZMERY FASÁDNYCH KAZIET Štandardná šírka krytia A [mm] Štandardná výška krytia B [mm] 600 Regulovaná výška krytia B [mm] Štandardná výška lícnej strany C [mm] 580 Štandardná hĺbka D [mm] 30 Rozostup montážnych otvorov E [mm] D B ROZMERY ROHOVÝCH KAZIET Šírka krytia boku A1 [mm] Šírka krytia boku A2 [mm] Štandardné výšky krytia B [mm] 225, 350, 600 Regulovaná výška krytia B [mm] Štandardná výška lícnej strany C [mm] 205, 330, 580 Štandardná hĺbka D [mm] 30 Rozostup montážnych otvorov E [mm] Vzdialenosť montážneho otvoru od okraja budovy E1 [mm] max. 250 Vrcholový uhol 90º - 180º C SCHÉMA KONŠTRUKCIE ROHOVEJ KAZETY D E A1 E1 A2 B * Výška krytia je súčtom výšky lícnej strany kazety a štrbiny medzi nasledujúcimi elementmi. 30

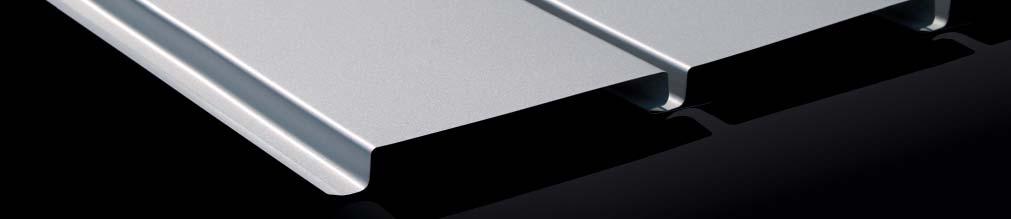

31 STENOVÉ PANELY jednoduchá montáž široká škála architektonických možností (je možné ich klásť vodorovne, zvisle alebo šikmo) možnosť spájania so sklom, drevom, betónom či hliníkom možnosť výmeny jednotlivých prvkov priemyselné objekty obchodné objekty a objekty pre služby športové objekty TECHNICKÉ PARAMETRE Názov Stenový panel PS 205 Druh ocele S250GD - S280GD Dĺžka na želanie zákazníka Dĺžka max. [mm] Efektívna šírka S [mm] 205 (šírka nastaviteľná od 200 po 350 mm v závislosti od hrúbky plechu) Šírka lícnej strany A [mm] 194 Šírka medzery B [mm] 1-10 (±1) Hrúbka plechu [mm] 0,50; 0,60; 0,70 Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP, PVDF, zinkovanie, aluzinok + easyfilm, CESAR PUR 55 polyuretán s polyamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 PRIEREZ STENOVÉHO PANELA A B S 24 45±5 S - štandardná efektívna šírka 205 mm 31

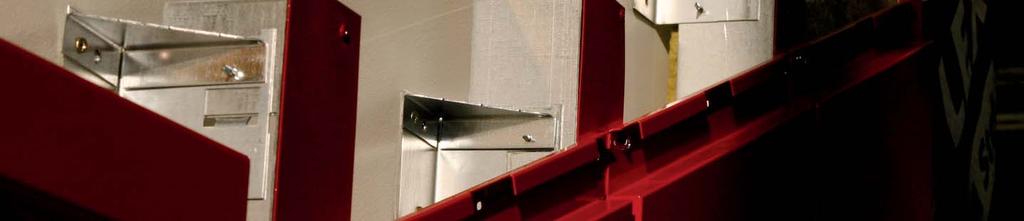

32 OCEĽOVÝ ROŠT NA KONŠTRUKCIE PRE KOVOVÉ FASÁDY patentované riešenie zaregistrované v Patentovom úrade RP (číslo správa P ) a Medzinárodným úradom pre harmonizáciu trhu EÚ) rýchla a pohodlná montáž roštu Špeciálna konštrukcia závesu rovnomerné rozloženie zaťaženia na povrchu fasády odolnosť hotovej fasády pri zaťažení vetrom jednoduchá montáž oceľovej fasády rovný povrch konštrukcia pre rýchlu montáž kovovej fasády, ktorá je vyrobená napr. z fasádnych kazetónov, alebo zo stenových panelov každý typ steny stavby nové aj rekonštruované TECHNICKÉ PARAMETRE Názov Montážny systém pre kovové fasády Materiál oceľový plech pozinkovaný Druh ocele S350GD Hrúbka [mm] 1,50 Dĺžka nosných profilov [m] max 4 Maximálna hrúbka izolačnej vrstvy [mm] 180 Rozostup podporných profilov každých max. 1,20 m zvisle Rozstup otvorov v nosných profiloch pod záves [m] 0,30 Rozstup výstužných profilov každých max. 2,40 m zvisle Rozstup nosných profilov pre typizovanú plochu [m] 0,80 Rozstup nosných profilov v okrajových častiach [m] 0,60 ROŠT FASÁDNEJ KAZETY ZÁVES V PODPORNOM PROFILE 1. Krycí plech 2. Nosný profil 3. Podporný profil 3 a. Záves v podpornom profile 4. Výstužný profil - pravá montáž* * ľavá montáž - montuje sa na spoločnom ukotvení spolu s podporným uholníkom 32

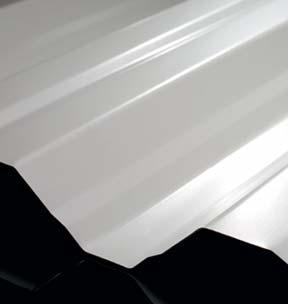

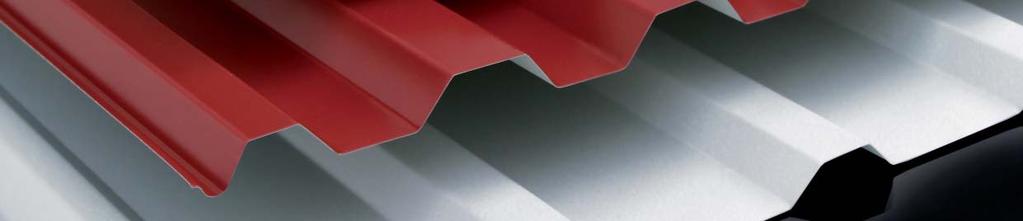

33 TRAPÉZOVÉ PLECHY KRYCIE, STENOVÉ A STREŠNÉ univerzálne stenové a strešné elementy (možnosť prispôsobenia plechu k existujúcej konštrukcii) podhľady (optický profil) ekonomické a ľahké riešenia pre malé a veľké plochy rýchla montáž široká paleta farieb umožňuje prispôsobiť strechu k architektúre okolia obytné budovy priemyselné objekty a objekty pre služby poľnohospodárske objekty nové objekty a objekty pre rekonštrukciu prístrešky a garáže ploty pokrytia vestibulov TECHNICKÉ PARAMETRE Názov BPO trapézový plech, optický profil BTS trapézový plech stenový BTU trapézový plech univerzálny BTD trapézový plech strešný Druh ocele S250GD Hrúbka plechu [mm] 0,50; 0,60; 0,70 Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, zinkovanie, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Paleta farieb široká paleta Svet Farieb Balex Metal strana 50 Max. dĺžka tabule [mm] (v závislosti od profilu) Špeciálne povrchy DR!PSTOP - možná špeciálna protikondenzačná vrstva pre trapézový plech BTD 35 a BTD strana 31 Minimálny sklon strechy 3 (5%) pre plné tabule 5 (7%) pre tabule spájané po dĺžke 33

34 TRAPÉZOVÉ PLECHY STENOVÉ O S U BPO trapézový plech s optickým profilom BTS trapézový plech stenový BTU trapézový plech univerzálny O 2 S 16,5 BPO BTS , S U BTS ,5 10 BTU S S 35 BTS BTS D 10 D 45 BTD BTD D 16.5 D 45 BTD BTD D D 16.5 BTD , BTD U D 100 D D BTU BTD TRAPÉZOVÉ PLECHY STREŠNÉ D U BTD trapézový plech strešný BTU trapézový plech univerzálny BTD BTD

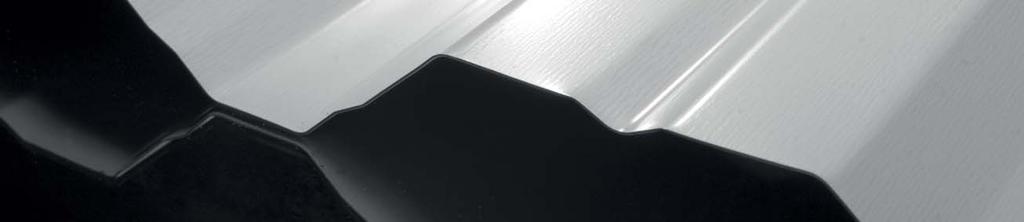

35 TRAPÉZOVÉ PLECHY KONŠTRUKČNÉ vysoká nosnosť a pevnosť profilov ľahké pre rýchlu montáž konštrukcie bezväznicových striech nosné konštrukcie s veľkými rozpätiami ekonomické riešenia pre stredné a veľké plochy stratené debnenie pre železobetónové konštrukcie priemyselné objekty a objekty pre služby poľnohospodárske objekty nové objekty a objekty pre rekonštrukciu prístrešky, garáže logistické centrá TECHNICKÉ PARAMETRE Názov BTR trapézový plech konštrukčný Hrúbka plechu [mm] 0,75; 0,88; 1,00; 1,25; 1,50 Druh ocele S250GD - S320GD Ochranné vrstvy SP polyester 15μm, SP polyester 25μm Paleta farieb farby 9002 a 9010 strana 50 Dĺžka podľa individuálnej objednávky zákazníka, maximálne mm Špeciálna koncová úprava trapézových plechov DR!PSTOP - možná špeciálna protikondenzačná vrstva pre trapézový plech konštrukčný pokladaný ako pozitív strana 36 AKUSTICKÝ PROFIL - možná perforácia plechu strana 36 R TRAPÉZOVÝ PLECH KONŠTRUKČNÝ R R R 50 BTR BTR BTR R R R BTR BTR 135 BTR 153 R 160 BTR

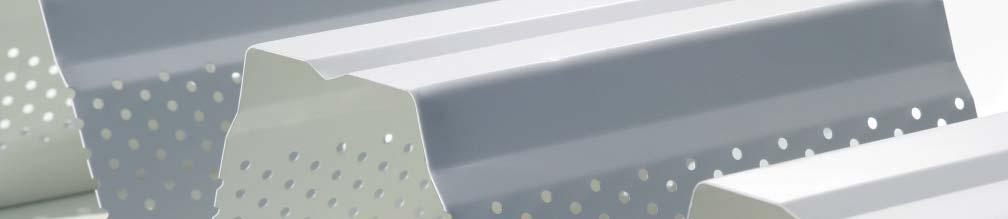

36 ŠPECIÁLNE UPRAVENIE TRAPÉZOVÝCH PLECHOV ANTIKONDENZAČNÝ POVRCH Vysoká absorpcia - zabraňuje priesaku kondenzačnej vody - vstrebáva viac ako 900 g vody / m2! Odolnosť - na rozdiel od štandardnej izolácie a zábran proti pare, nie je citlivý na trhanie, odery, nepodlieha degradácii Akustický komfort - tlmí hluk - napr. dážď alebo rôzne práce v budove Posilnená ochrana voči korózii - dlhšia životnosť strešnej krytiny, čo je dôležité hlavne v agresívnom prostredí Vysoká ohňovzdornosť - trieda A2-s1, d0 (EN ) Univerzálnosť - trapéz s povrchom môže byť použitý v každej miestnosti a prostredí, kde robí problémy skvapalnená voda Odolnosť voči baktériam Ľahké udržiavanie čistoty - čistenie vodou strešné trapézové plechy BTD 35, BTD , BTD55 konštrukčné trapézové plechy pokladané spôsobom strany pozitív obytné budovy priemyselné a servisné objekty poľnohospodárske objekty nové a rekonštruované budovy prístrešky a garáže logistické centrá vestibuly PERFORÁCIA AKUSTICKÝ TRAPÉZOVÝ PROFIL Menšie zaťaženie konštrukcie - tabuľa perforovaného plechu s priesvitom 15% je ľahšia oproti tabuli plechu pred perforáciou o cca 6%! Akustický komfort - v miestach perforácie plech voľne prepúšťa zvuky a zmenšuje efekt ich odrazu Odolnosť - perforácia v menšej miere vplýva na odolnosť a nosnosť plechu verejné budovy, ktoré majú vyššie nároky na akustickú izoláciu športové a gymnastické haly kiná, obchodné centrá, divadlá a pod. 36

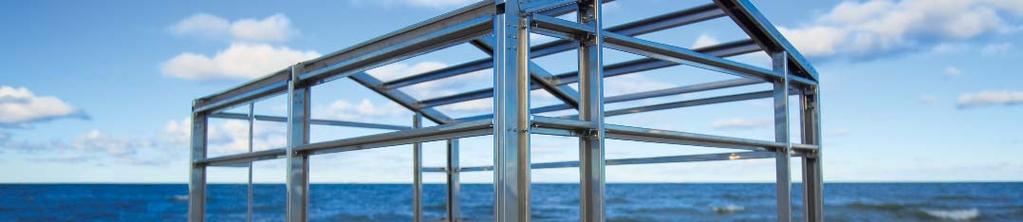

37 MODULOVÁ HALA ZET rýchly a ekonomický proces výstavby jednoduchá montáž modulová konštrukcia umožňuje rozšírenie stavby v ľubovoľnom čase demontovateľná oceľová konštrukcia konštrukčný skelet stavby priemyselné objekty a objekty pre služby poľnohospodárske objekty sklady BALEX METAL dodáva v cene konštrukcie realizačný projekt TECHNICKÉ PARAMETRE Názov Modulová hala ZET Konštrukčný materiál Profily Z ohýbané za studena z pozinkovanej pásoviny Profily Z spojené do mnohých vetiev pomocou prevezov Konštrukcia skeletu spojenia trámov pomocou systémových oceľových spojek Šírka haly [m] 6; 8; 10; 12; 15; 18 Modulárny rozstup rámov [m] 4,50 Dĺžka haly Násobky dĺžky modulu /4,5m/ Rozstup stenových západiek [m] 1,18 Rozstup strešných väzníc [m] 1,19 Výška bočnej steny [m] od 3,10 po 4,60 Výška v hrebeni [m] od 4,10 po 7,88 Sklon strechy 20º H1 h H B Označenie rozmerov B šírka haly L Modulárny rozstup rámov H výška haly h zmenšenie úžitkovej výšky H1 prevýšenie hrebeňa nad výšku bočnej steny L = 4,5 m DOSTUPNÉ ROZMEROVÉ VARIANTY HÁL ZET H - výška bočnej B - šírka haly TYP steny 6 m 8 m 10 m 12 m 15 m 18 m 4,60 m 45 v v v v v 4,10 m 40 v v v v v 3,60 m 35 v v v v 3,10 m 30 v H1 - prevýšenie hrebeňa nad výšku bočnej steny +1,09 m +1,46 m +1,82 m +2,18 m +2,73 m +3,28 m h - zmenšenie úžitkovej výšky 9,80 cm 9,80 cm 9,80 cm 11,80 cm 11,80 cm 11,80 cm 37

38 KONŠTRUKCIA HALY ZET hrebeňová spojka A západka rámu záves ťahadla rímska skrutka (šponovák) A rohová spojka ťahadlo spojka B B pätka stĺp prevez spojka stenový profil - západka PRIEREZ B - B západka rámu prevez spojka strešný profil - väznica PRIEREZ A - A 38

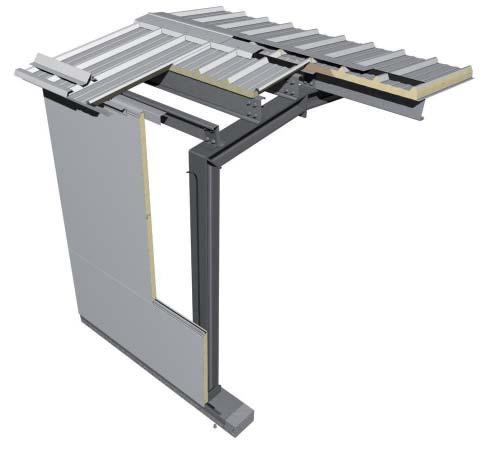

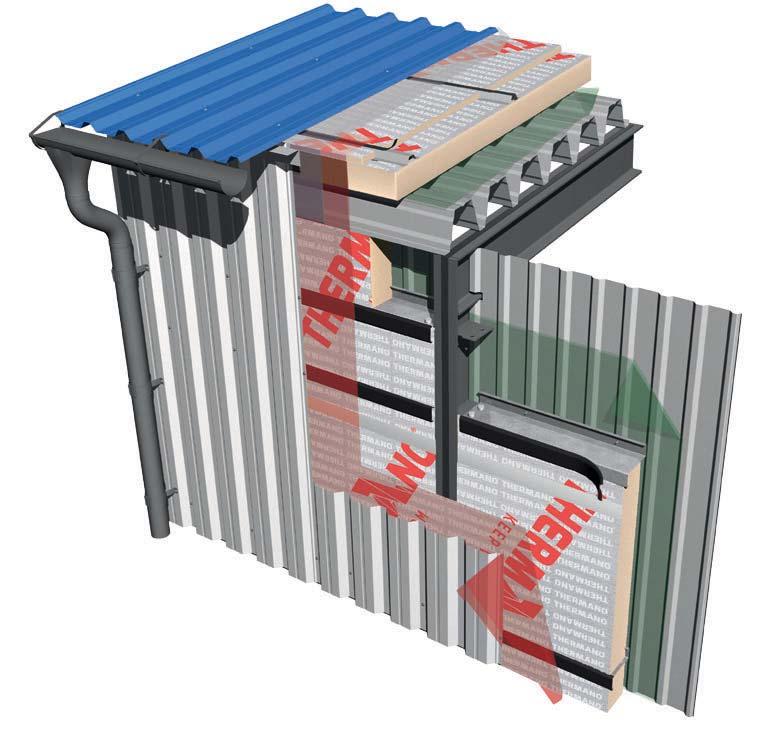

39 PRÍKLADY OPLÁŠTENIA HÁL SENDVIČOVÉ PANELY S JADROM POLYURETÁNOVÝM BALEXTHERM - PU S JADROM Z MINERÁLNEJ VLNY BALEXTHERM - MW S POLYSTYRENOVÝM JADROM PWS A PWD upevňované samoreznými skrutkami k západkám alebo väzniciam stena alebo strecha z hotových sendvičových panelov ponúka možnosť okamžitého prevádzkovania objektu ekonomické riešenie TRAPÉZOVÉ PLECHY medzi vonkajšie a vnútorné obloženie sa montujú izolačné vrstvy (tepelná izolácia, izolácia proti vetru a paroizolácia) použitie pri vysokých nárokoch na ohňovzdornosť 39

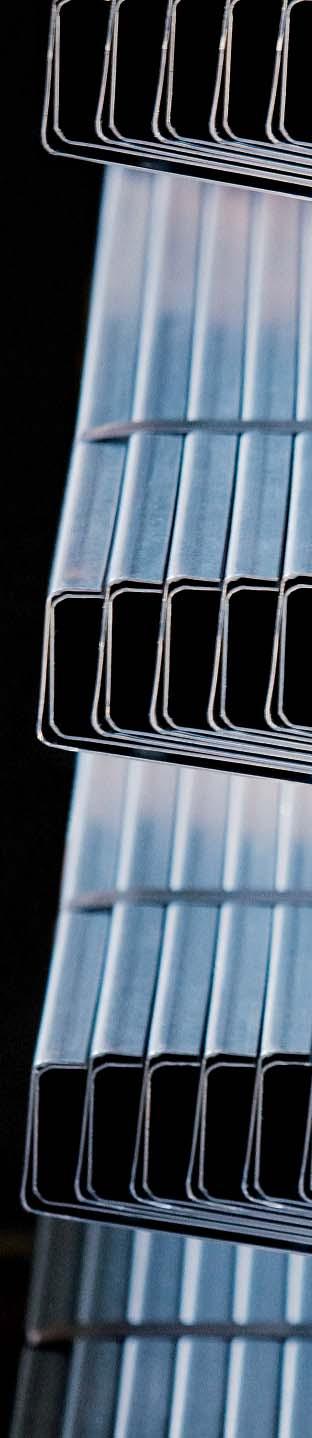

40 PROFILY OHÝBANÉ ZA STUDENA PROFILY SIGMA konštrukcie krycích stien konštrukcie priečok stenové západky strešné väznice priemyselné objekty a objekty pre služby poľnohospodárske objekty nové objekty a objekty na rekonštrukciu sklady, úschovne TECHNICKÉ PARAMETRE Výrobok Výška H Hrúbka plechu t nom Druh ocele Maximálna dĺžka Dĺžka okrajovej výstuže C Šírka pásu S1 Rozstup otvorov B Priemer otvorov [mm] [mm] [m] [mm] [mm] [mm] [mm] Σ S280GD 100 Σ ,50 + Zinkovanie 130 2, ,00 Σ200 Σ ,50 S350GD + Zinkovanie PROFIL SIGMA PRIEREZ PROFILU SIGMA S 1 H t nom B C Popis označení: t nom hrúbka plechu B rozostup otvorov C dĺžka okrajovej výstuže S 1 H šírka pásov počítaná od vonkajšej lícnej strany výška 40

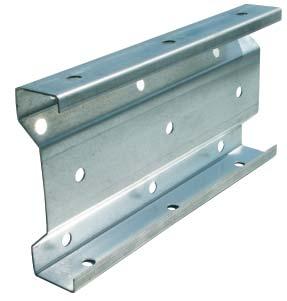

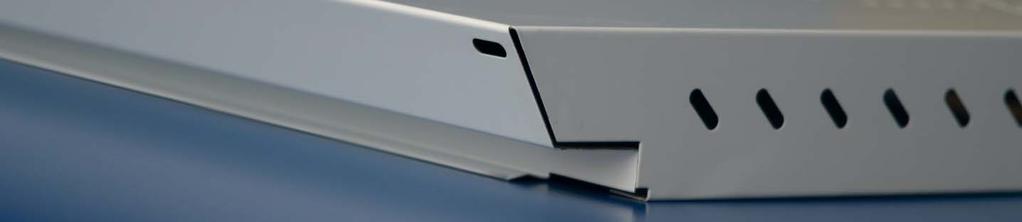

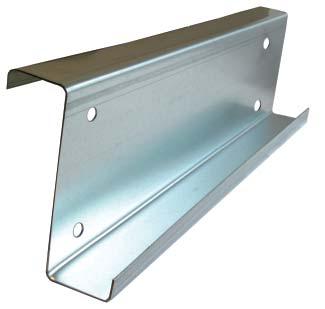

41 PROFILY ZET konštrukcie krycích stien konštrukcie priečok stenové západky strešné väznice priemyselné objekty a objekty pre služby poľnohospodárske objekty nové objekty a objekty na rekonštrukciu sklady, úschovne TECHNICKÉ PARAMETRE Výrobok Výška H Druh ocele Hrúbka plechu t nom Šírka pásu S1 Šírka pásu S2 Dĺžka okrajovej výstuže C Rozstup otvorov B Priemer kruhových otvorov Rozmer fazuľkových otvorov Maximálna dĺžka Z Z Z Z Z Z [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [m] S350GD + zinkovanie 1,50 64,00 2,00 64,50 2,50 65,00 1,50 64,00 2,00 64,50 2,50 65,00 1,50 64,00 2,00 64,50 2,50 65,00 1,50 64,00 2,00 64,50 2,50 65,00 2,00 78,00 67,00 2,50 79,00 68,00 3,00 80,00 69,00 2,00 93,00 85,00 2,50 94,00 86,00 3,00 95,00 87,00 58, x x x x PROFIL ZET PRIEREZ PROFILU ZET S 1 B C H Popis označení: t nom hrúbka plechu B rozostup otvorov C dĺžka okrajovej výstuže S 1, S šírka pásov počítaná od vonkajšej lícnej strany 2 H výška t nom C S 2 41

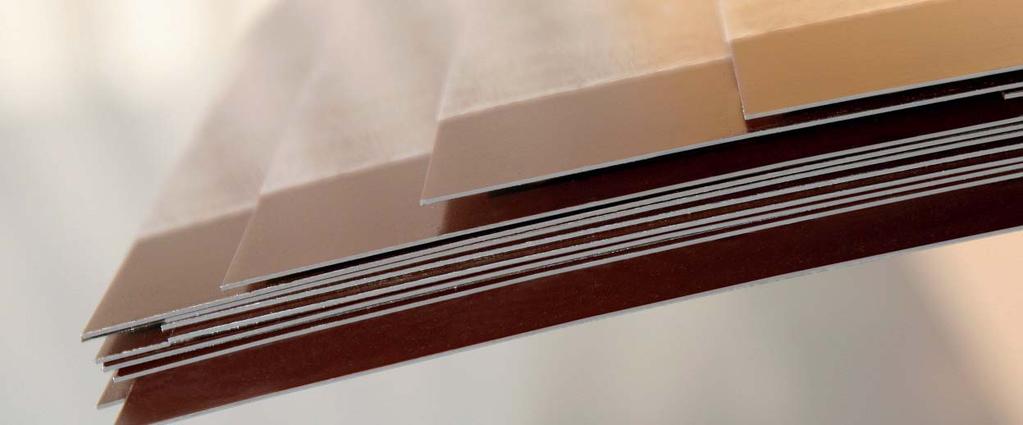

42 HLADKÝ PLECH materiál na klampiarske výrobky štandardné a neštandardné široká paleta farieb prispôsobená farbe strešnej krytiny štandardné zabezpečenie fóliou obytné budovy priemyselné objekty a objekty pre služby poľnohospodárske objekty nové objekty a objekty na rekonštrukciu OCEĽOVÝ HLADKÝ PLECH V TABULIACH TECHNICKÉ PARAMETRE Názov Hladký plech Šírka tabule [mm]* (max ) Dĺžka na želanie zákazníka Hrúbka plechu [mm] 0,40-1,25 Ochranné vrstvy** SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, zinkovanie, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Druh ocele S250 - S280GD, nehrdzavejúca oceľ (1.4301) * strihané na ľubovoľné formáty ** štandardné zabezpečenie náteru fóliou PÁSY VO ZVITKOCH STRIHANÉ PO DĹŽKE Z KOTÚČOV TECHNICKÉ PARAMETRE Názov Pásy v kotúčoch Max. šírka [mm] Min. šírka [mm] 80 Množstvo pásov v kotúči 7 Max. hmotnosť kotúča [t] 3,50 Hrúbka plechu [mm] 0,50-2,50 Ochranné vrstvy** SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, zinkovanie, aluzinok + easyfilm, CESAR PUR 55 polyuretán s poliamidom, vysoká odolnosť a životnosť Druh ocele S250GD - S350GD 42

43 NEŠTANDARDNÉ KLAMPIARSKÉ VÝROBKY dokončovacie prvky stenových a strešných krytín každého druhu oplechovanie strechy a steny estetika celej krytiny priemyselné objekty poľnohospodárske objekty obytné budovy oplechovanie na individuálnu objednávku oplechovanie z dodaného materiálu TECHNICKÉ PARAMETRE Názov Neštandardné oplechovanie Rozmery tvar a rozmery oplechovania sú v súlade s nákresmi od zákazníkov Hrúbka plechu [mm] 0,50-1,00 1,25-2,50 Maximálna dĺžka [m] 11,50 6,00 Druh ocele S250 - S280GD, nehrdzavejúca oceľ (1.4301), hliník Ochranné vrstvy SP polyester, SP polyester matný Perla, HDP polyester matný, PVC(F) foodsafe, PVDF, zinkovanie, aluzinok + easyfilm, CESAR PUR 55 - polyuretán s poliamidom, vysoká odolnosť a životnosť Výrobné možnosti - strihanie - ohýbanie - vystrihovanie a perforovanie plechu v procese ovládanom automaticky - zabezpečenie materiálu fóliou 43

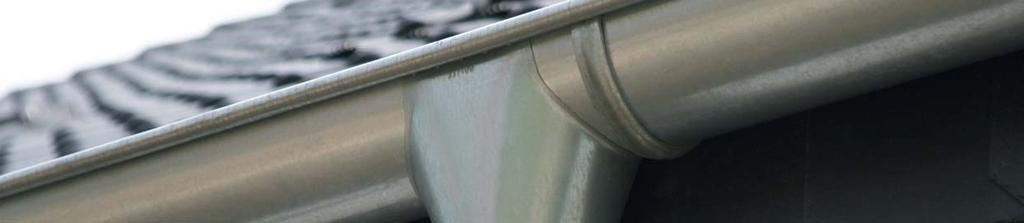

44 OCEĽOVÉ ŽĽABY S POVRCHOVOU ÚPRAVOU WIJO účinnosť dobré odvádzanie dažďových vôd odolnosť testované v tých najnáročnejších povetrernostných podmienkách vysoká kvalita vyrobené zo švédskej ocele frimy SSAB, automatický systém výroby umožňuje opakovateľnosť parametrov univerzálnosť zvodový systém kompatibilný so všetkými strešnými krytinami nevyžaduje špeciálnu údržbu rýchla montáž vďaka unikátnym nastavovacím hákom obytné budovy priemyselné objekty a objekty pre služby poľnohospodárske objekty pre nové objekty a objekty určené na rekonštrukciu TECHNICKÉ PARAMETRE Názov Oceľové žľaby s ochrannou vrstvou Wijo Materiál pozinkovaná oceľ s obojstranným náterom Hrúbka ocele [mm] 0,60 Ochranný náter Prelaq Nova (HBP 35μm) Paleta farieb čierna, čokoládovo-hnedá, červená, tehlová, grafitová šedá, strieborná metalíza, šedo-biela Priemery žľabov/rúr [mm] 125/90, 150/100, 100/75* Dĺžka žľabov [mm] Dĺžka rúr [mm] * len v čokoládovo-hnedej farbe PALETA FARIEB ZVODOVÉHO SYSTÉMU WIJO Obojstranný náter Prelaq Nova 35μm HBP (High Build Poliester) tehlová červená čokoládovo-hnedá šedo-biela strieborná metalíza grafitovo-šedá čierna 44

45 ČASTI ZVODOVÉHO SYSTÉMU WIJO Otvor vyrezávaný pri montáži ZR Spojka žľabu R Žľab NRW NRZ Žľabový roh vnút/vonk. LRR Kotlík KR Koleno rúry HRL=210 Žľabový hák PR Predĺženie rúry HRL=70 Žľabový hák* KR Koleno rúry HRK Žľabový hák kompakt* DRU Žľabové čelo univerzálne RS Zvodová rúra OR Výstuha žľabu TR T-kus ORS Objímka zvodovej rúry ORSW Objímka zvodovej rúry narážaná do muriva** WD Zachytávač dažďovej vody SR Zachytávač nečistôt WR Výtokové koleno RDD Redukcia zvodovej rúry * Mocowanie zalecane przy płytach warstwowych * Používané pri sendvičových paneloch ** K ORSW na výber dva prvky kotvenia natĺkacie alebo skrutkovacie 45

46 OCEĽOVÉ ŽĽABY POZINKOVANÉ PROTEKTOR mnohoročná životnosť - obojstranne pozinkované plechy veľký priemer žľabov 150 mm a rúr 100 mm atraktívna cena - použitie univerzálnych elementov veľmi odolné voči zaťaženiu snehom či ľadom obytné budovy priemyselné objekty a objekty pre služby poľnohospodárske objekty pre nové objekty a objekty určené na rekonštrukciu TECHNICKÉ PARAMETRE Názov Oceľové žľaby pozinkované Protektor Druh ocele DX51D Hrúbka stali [mm] 0,60 Ochranná vrstva zinkovanie Paleta farieb možnosť natierania farbami na kov Štandardný priemer žľabov/rúr [mm] 125/100, 150/100 Priemery žľabov/rúr na objednávku [mm] 150/120, 200/120 Dĺžka žľabov [mm] Dĺžka rúr [mm] ELEMENTY SYSTEMU ORYNNOWANIA PROTEKTOR R RS ŁRR KR NRW NRZ ZR Žľab 4 m Zvodová rúra 3 m Kotlík Koleno rúry 72º Roh žľabu vnút/vonk. Spojka žľabu DR HR HRD WD ORSW Žľabové čelo Žľabový hák Žľabový hák (kompakt) Zachytávač dažďovej vody Upínacia objimka bez skrutky Skrutky k objímke 200 mm 46

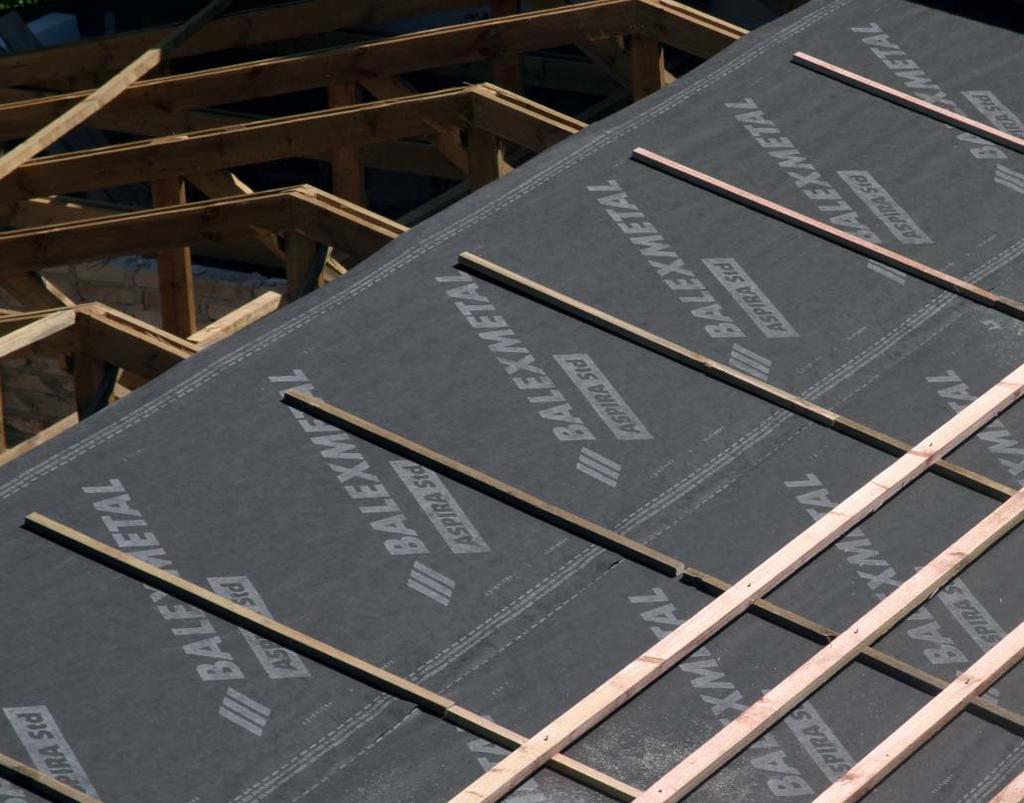

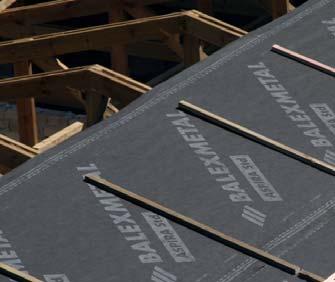

47 PAROPRIEPUSTNÉ FÓLIE ASPIRA A AQ METAL vysokopriepustné vrstvy konštrukcie strechy vodotesné, paropriepustné odolné voči dlhodobému pôsobeniu UV žiarenia predlžujú životnosť strechy jednoduchšia montáž strechy efektívna ochrana strechy počas montáže krytiny dodatková tepelná izolácia obytné budovy priemyselné objekty a objekty pre služby poľnohospodárske objekty pre nové objekty a objekty určené na rekonštrukciu DOSTUPNÉ VÝROBKY STREŠNÉ MEMBRÁNY ASPIRA Plus ideálna na strechy pokryté plechovou škridlou pre použitie na krokvy veľmi dobré parametre paropriepustnosti a dlhá životnosť ASPIRA Standard vysoká kvalita a nízka cena pre použitie na krokvy veľmi dobré parametre paropriepustnosti a dobra pevnosť STREŠNÉ FÓLIE ASPIRA Max zaraďovaná do triedy strešných tienení možno používať aj na plné debnenie obstojí v najťažších podmienkach ŠTRUKTUROVANÉ AQ Metal ktoré pri použití z vonkajšej strany zabezpečujú odvodnenie používajú sa na plné debnenie vďaka špeciálnej mikroporéznej vrstve sú navrhnuté pre použitie pod falcované krytiny a pod krytiny z tabulových plechov TECHNICKÉ PARAMETRE Názov ASPIRA Max ASPIRA Plus ASPIRA Standard AQ METAL Hmotnosť (g/m2) 165 ±20g 135 ±15g 115 ±20g 400 ±10% Hrúbka [mm] ok 8,70 Počet vrstiev Pevnosť v ťahu (N/5 cm) pozdĺžne >330 >250 > Pevnosť v ťahu (N/5 cm) priečne >190 >170 > Preťaženie pri pretrhnutí (%) pozdĺžne >40 >50 >60 60 Preťaženie pri pretrhnutí (%) priečne >80 >75 >80 65 SD - difúzne rovnovážna vrstva vzduchu (m) >0,02 0,007 >0,005 0,02 Paropriepustnosť MVTR Lyssy (g/m2/24h) >2 400 >2 700 >2 880 >2400 Rozsah teplôt použitia (ºC) od -40 po +120ºC od -30 po +80ºC Odolnosť voči presakovaniu Trieda W1 Trieda W1 Stabilizácia proti UV žiareniu 3 mesiace 3 mesiace Štandardné rozmery v kotúči (m) 1,50 x 50 1,50 x 25 Trieda ohňovej odolnosti E F 47

48 DOPLNKY SYSTÉM VENTILÁCIE vysoká výdatnosť izolovaná vložka redukcia vibrácie prietoku vzduchu ochrana pred šľahajúcim dažďom a navievajúcim snehom ventilácia strešnej plochy ventilácia podkroví ventilácia kanalizačných stúpačiek TECHNICKÉ PARAMETRE Názov Časti systému Prispôsobené k profilácii strešnej krytiny Materiál Farebná škála komín na ventiláciu podkroví ventilačný komín, redukčná spojka, izolovaná vložka trapézovému plechu BTR18 sendvičovým panelom PWD vysokokvalitný polyvinylchlorid čierna KOMÍN NA VENTILÁCIU PODKROVÍ PRISPÔSOBENÝ K TRAPÉZOVÉMU PLECHU TESNENIA nevyhnutné pre zachovanie správnej izolácie strechy prispôsobené k profilovaniu strešnej krytiny a klampiarskym prvkom strechy TESNENIE PES (NA OCEĽOVÉ KONŠTRUKCIE) DRUHY TESNENÍ tesniace samolepiace pásky polyetylénové PES 3x20 polyuretánové PUS 5x40, PUS 5x80 impregnované polyuretánové tesnenie 20x30, 20x40, 20x50 butylová tesniaca páska rozpínacie impregnované polyuretánové pásky tvarované tesnenia pre strešné panely, trapézové plechy a plechové škridle Tesnenie PES (na oceľové konštrukcie) Tesnenie TUN a TUP (trapézový plech) TESNENIE TUN A TUP (TRAPÉZOVÝ PLECH) 48

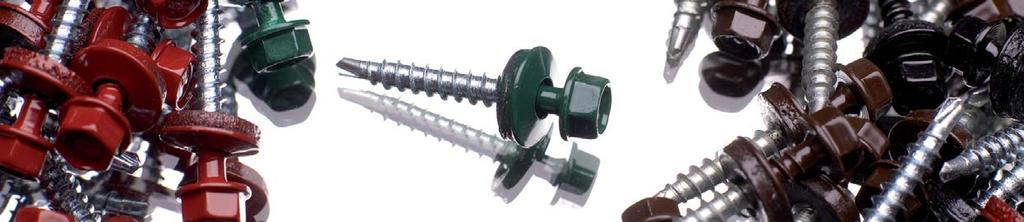

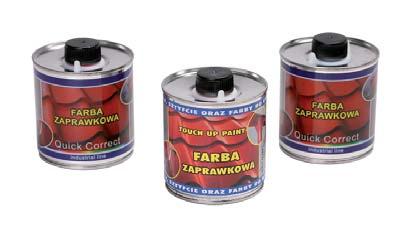

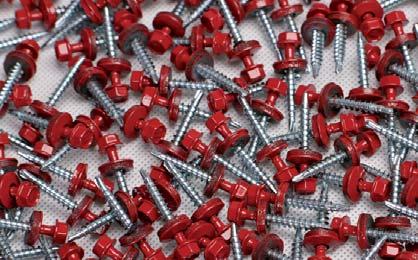

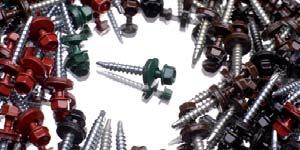

49 ŠPECIÁLNE UPEVŇOVANIE pre správnu montáž všetkých častí strešnej krytiny a fasády pre spájanie plechov SKRUTKY strešné a fasádne skrutky skrutky pre sendvičové panely montážne skrutky nity TMELIACÉ SÚPRAVY odstraňovanie drobných škrabancov a poškodení organickej vrstvy TMELIACA FARBA PRVKY SÚPRAVY opravná farba - dostupná vo všetkých odtieňoch dopasovaných škále farieb ponúkanej krytiny (200 ml) opravný marker k oceľových krytinám (15 ml) dostupný vo farbách: čerešňa 3009, červená 3011, tmavozelená 6005, jedľovozelená 6020, signálne modrá 5010, grafitová 7016, grafitovo sivá 7024, tehlová 8004, čokoládovohnedá 8017, tmavohnedá 8019, čierna 9005, strieborná 9006, biela Aplikácia pomocou štetca alebo rapidografu. štetec na nanášanie farby OPRAVNYÝ MARKER 49

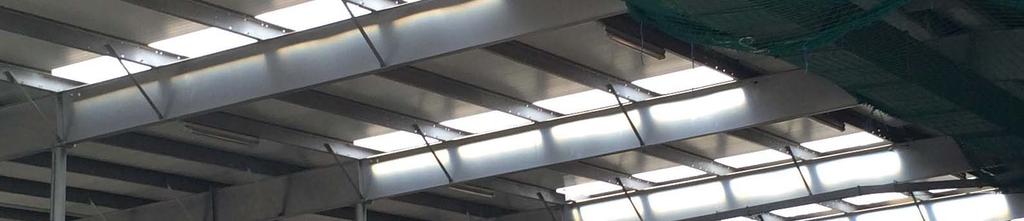

50 PRESVETLENIE POLIESTEROVÉ PRESVETLENIE VICTORY VYSTUŽENÉ SKLENÝM VLÁKNOM K SENDVIČOVÝM PANELOM STREŠNÝM BALEXTHERM R zabezpečujú prístup denného svetla do vnútra objektov priepustnosť svetla v rozmedzí okolo 68 % jedinečné riešenie presvetlenia šité na mieru k panelom BALEXTHERM R odolný materiál - presvetlenie je vyrábané z vrchého panelu s predĺženou stálosťou, pokrytého fóliou zabezpečujúcou stálosť farby a spodného panelu. Oba panely sú vyrábané z polyesteru vystuženého skleným vláknom. ochrana pred zmenami UV zabezpečuje vďaka použitiu špeciálnej fólie na vrchnom panely stabilita získaná vďaka použitiu unikátnej a patentovanej konštrukcii dolnej dosky vysoké parametre tepelnej izolácie strešné panely s jadrom polyuteránovým BALEXTHERM PU-R strešné panely s jadrom z minerálnej vlny BALEXTHERM MW-R priemyselné objekty a objekty služieb poľnohospodárske objekty logistické centrá sklady ovocia a zeleniny športové haly POLYESTEROVÉ PRESVETLENIE VYSTÚŽENÉ SKLENÝM VLÁKNOM K TRAPÉZOVÝM PLECHOM polyester vystužený skleným vláknom-vysoká odolnosť zabezpečuje prístup denného svetla do objektu znížuje spotrebu elektrickej energie gramáž 1,50 kg m2 rôzne hrúbky zodpovedajúce profilácii plechov s ktorými je kompatibilné odolné voči UV žiareniu trapézové plechy BTD , BTD 35, BTD , BTD , BTD 55 obytné budovy premyselné a servisné objekty poľnohospodárske objekty prístrešky, garáže nové aj rekonštruované objekty 50

51 SVET FARIEB BALEX METAL POVRCHY PRÉMIUM CESAR PUR 55 POLYURETÁN S POLIAMIDOM čerešňa 3009 OGRANICKÉ POVRCHY SP POLYESTER NOVINKA! tehlová 8004 čokoládovo-hnedá 8017 strieborná 9006 hliníkovosivá 9007 grafitová 7016 čierna 9005 NOVINKA! biela 9010 ohnivočervená 3000 kolárovočervená 3016 červená 3011 tehlová 8004 červeno-hnedá ) čokoládovo-hnedá 8017 tmavohnedá 8019 hrdzavozelená 6011 jedľovoyelená 6020 tmavozelená 6005 slonová kosť 1015 signálna žltá 1003 signálna modrá 5010 biela ) sivobiela ) svetlošedá 7035 strieborná hliníkovosivá ) 9007 grafitovošedá ) grafitová ) čierna 9005 SP POLYESTER MATNÁ PERLA NOVINKA! NOVINKA! tehlová 8620M červená 3301M čokoládovohnedá 8637M tmavohnedá 8019M jedľovozelená 6490M grafitovošedá 7591M grafitová 7016M čierna 9005M HDP POLYESTER MAT PVC(F) FOOD SAFE METALICKÉ POVRCHY AZ ALUZINOK + EASYFILM Z POZINK OSTATNÉ NEREZ TITANZINOK rustika 8004 biały 9010 Farby prezentované v materiáloch majú iba ilustračný charakter. Balex metal si vyhradzuje právo na rozdiely vo farbe medzi vzorkovníkom a skutočnou farbou. Prezentované farby sú v ponuke plechov s hrúbkou 0,50 mm. 1) farba je dostupná tiež pre hrúbku plechu 0,60 mm 2) farba je dostupná tiež pre hrúbku plechu 0,60 mm a aj 0,70 mm 51

52 52 REALIZÁCIE

53 REALIZÁCIE 53

54 PONUKA BALEXMETAL PRE INDIVIDUÁLNU VÝSTAVBU Firma BALEX METAL ponúka KOMPLETNÉ STREŠNÉ SYSTÉMY: STREŠNÉ KRYTINY Strešná krytina dáva stavbe a jej výber je úzko spätý s architektonickým štýlom objektu. Ponúkame Vám výber z týchto výrobkov: strešná oceľová krytina PANORAMA plechová krytina SPEKTRUM plechová krytina HORYZONT falcovaná krytina ELEGANT trapézové krycie plechy TERMOIZOLÁCIA THERMANO Termoizolácia THERMANO to sú moderné izolačné dosky s jadrom najvyššej energetickej efektívnosti, ktoré je vyrobené z PIR. V ponuke pre individuálnu výstavbu je to účinná izolácie pre: Šikmé strechy Ploché strechy Viacvrstvové steny Poschodia a podlahy STREŠNÉ FÓLIE Na ochranu termoizolácie pred vlhkosťou ako aj cirkuláciou vzduchu vo vrstvách konštrukcie slúžia strešné fólie. V ponuke máme: strešná fólia ASPIRA Max s najvyššou životnosťou strešné fólie ASPIRA Plus a ASPIRA Standard s veľmi dobrými parametrami paropriepustnosti fólie štrukturálne AQ Metal, používané pod krytiny z hladkých plechov ZVODOVÝ SYSTÉM Ponúkame zvodové systémy WIJO vyrobené z pozinkovanej ocele ošetrené obojstranne ochrannou vrstvou Prelaq Nova a zvodové systémy PROTEKTOR vyrobené čisto z pozinkovanej ocele. Pre tieto systémy je charakteristická ľahká montáž a vysoká životnosť. V systéme WIJO sú prvky, ktoré umožňujú jeho použitie ku každej strešnej krytine a fasáde. DOPLNKY A PRÍSLUŠENSTVO Klampiarske doplnky umožňujú estetické ukončenie strechy. Sú dostupné vo všetkých farebných odtieňoch strešných krytín. Prvky zabezpečujúce bezpečnosť, tesnosť a primerané vetranie strechy sú príslušenstvom k strešným krytinam. 54
