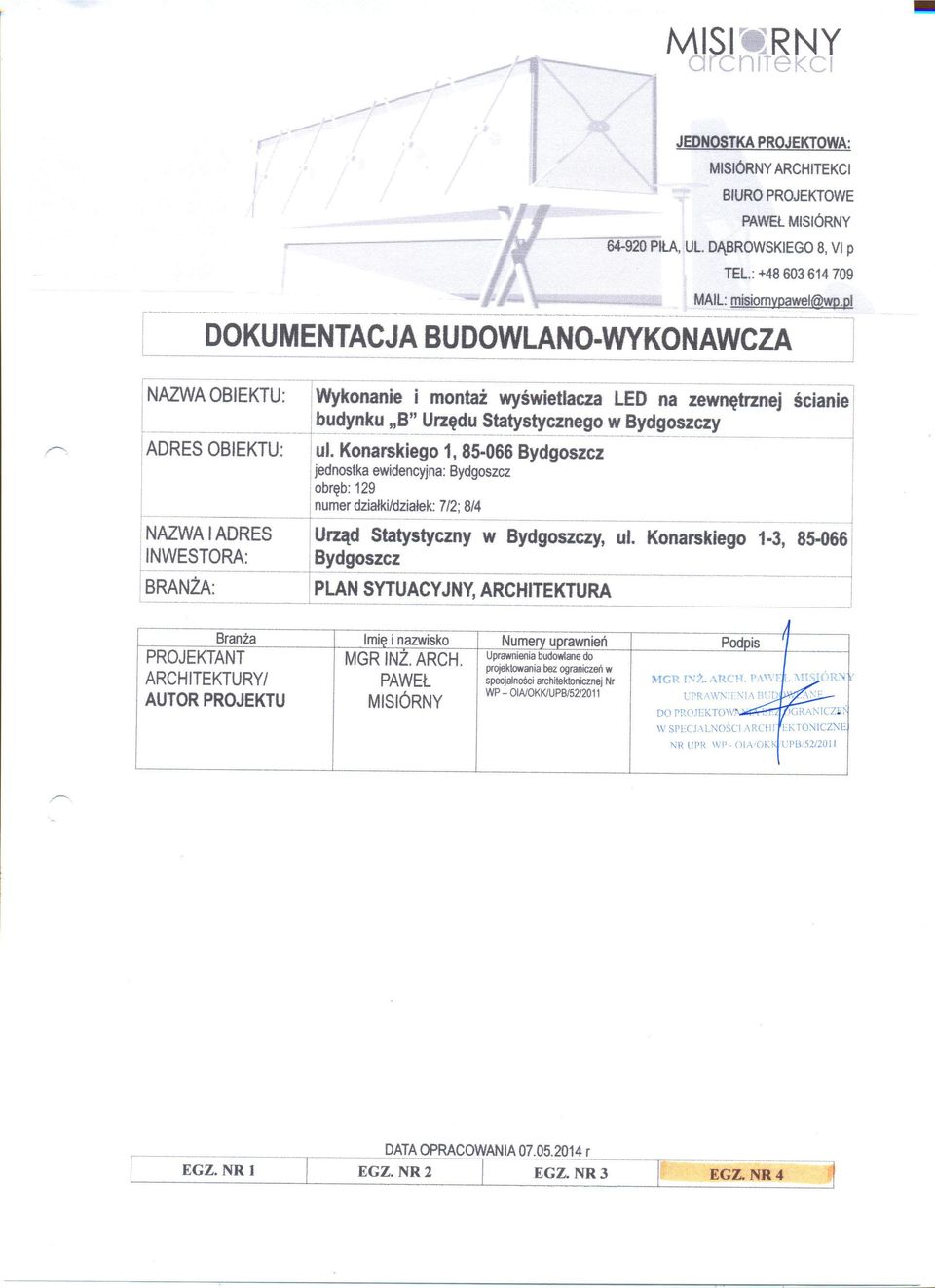

JEDNOSTKA PROJEKTOWA: MISIÓRNY ARCHITEKCI BIURO PROJEKTOWE MGR INŻ. ARCH. PAWEŁ MISIÓRNY, UL.DĄBROWSKIEGO 8, VI p., PIŁA OŚWIADCZENIE

Transkrypt

1

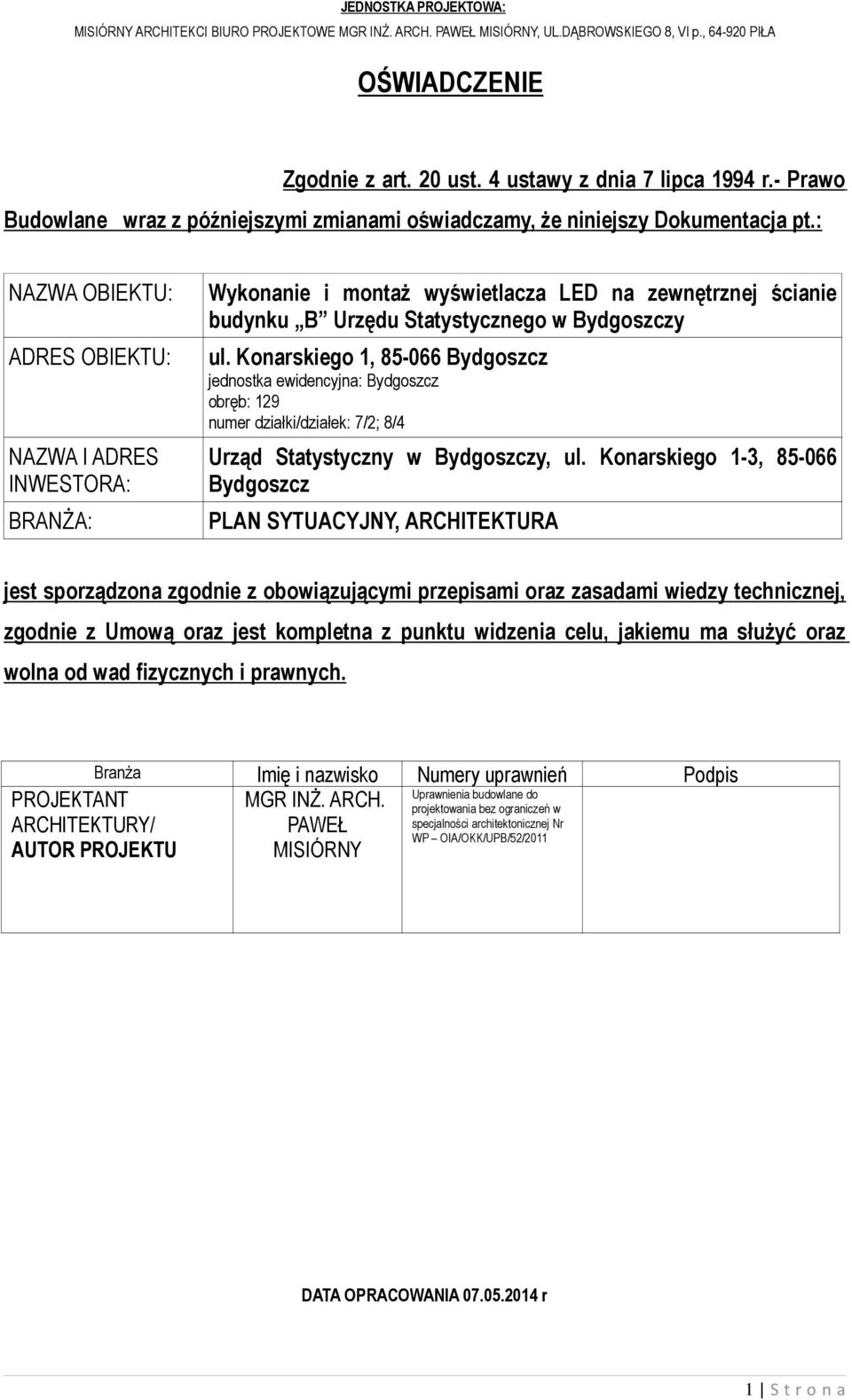

2 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r.- Prawo Budowlane wraz z późniejszymi zmianami oświadczamy, że niniejszy Dokumentacja pt.: NAZWA OBIEKTU: ADRES OBIEKTU: NAZWA I ADRES INWESTORA: BRANŻA: Wykonanie i montaż wyświetlacza LED na zewnętrznej ścianie budynku B Urzędu Statystycznego w Bydgoszczy ul. Konarskiego 1, Bydgoszcz jednostka ewidencyjna: Bydgoszcz obręb: 129 numer działki/działek: 7/2; 8/4 Urząd Statystyczny w Bydgoszczy, ul. Konarskiego 1-3, Bydgoszcz PLAN SYTUACYJNY, ARCHITEKTURA jest sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, zgodnie z Umową oraz jest kompletna z punktu widzenia celu, jakiemu ma służyć oraz wolna od wad fizycznych i prawnych. Branża Imię i nazwisko Numery uprawnień Podpis Uprawnienia budowlane do PROJEKTANT MGR INŻ. ARCH. projektowania bez ograniczeń w ARCHITEKTURY/ PAWEŁ specjalności architektonicznej Nr WP OIA/OKK/UPB/52/2011 AUTOR PROJEKTU MISIÓRNY DATA OPRACOWANIA r 1 S t r o n a

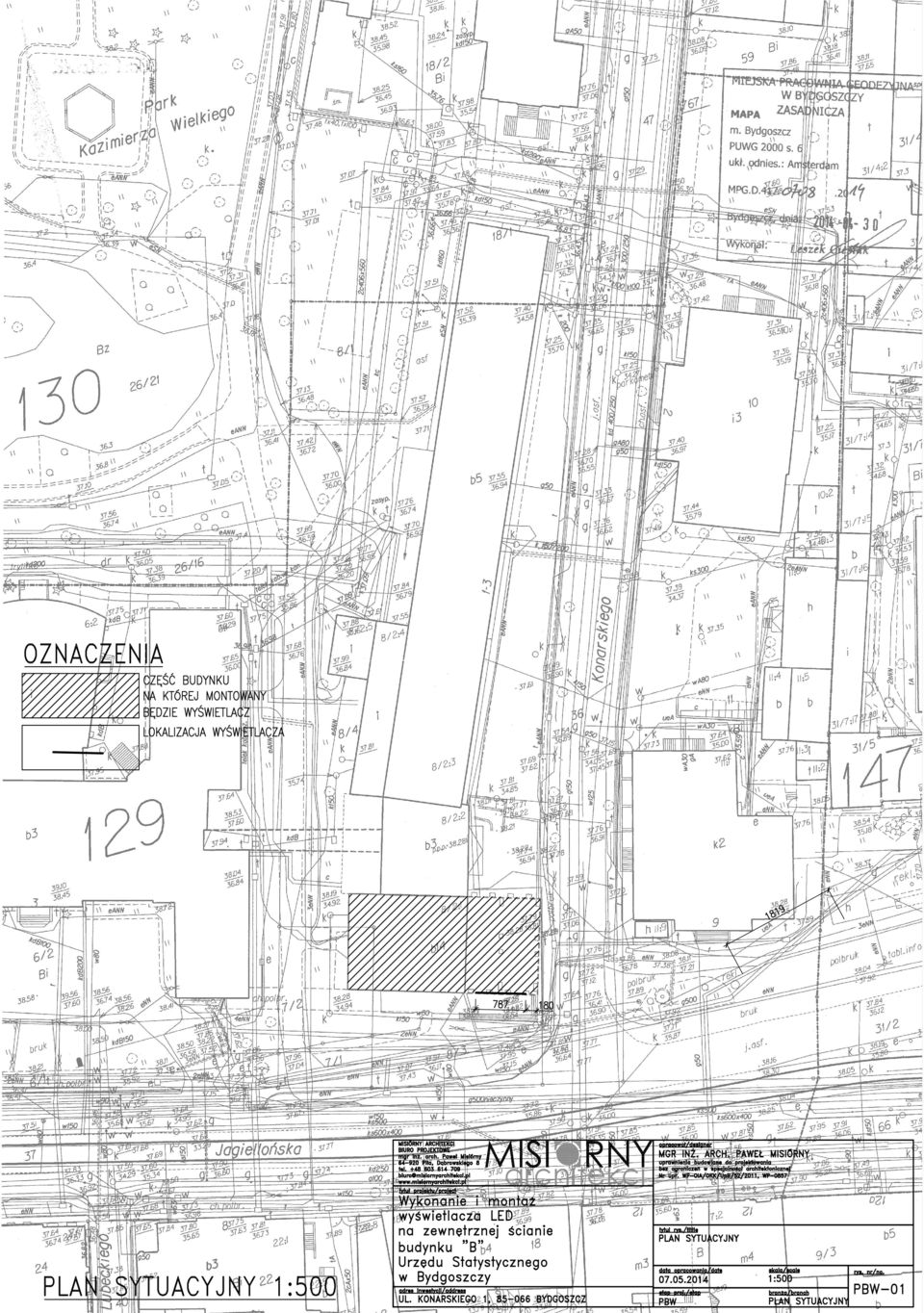

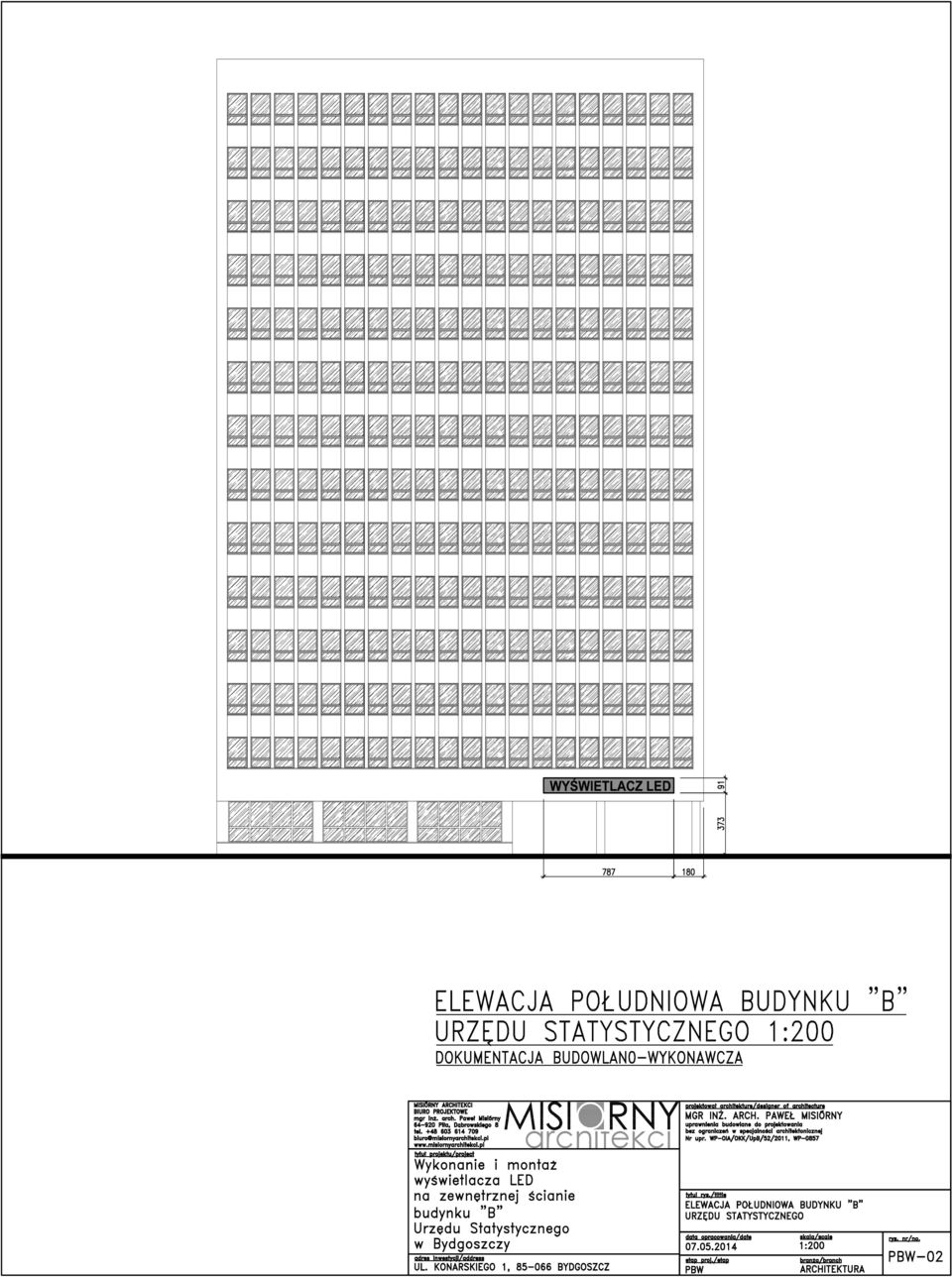

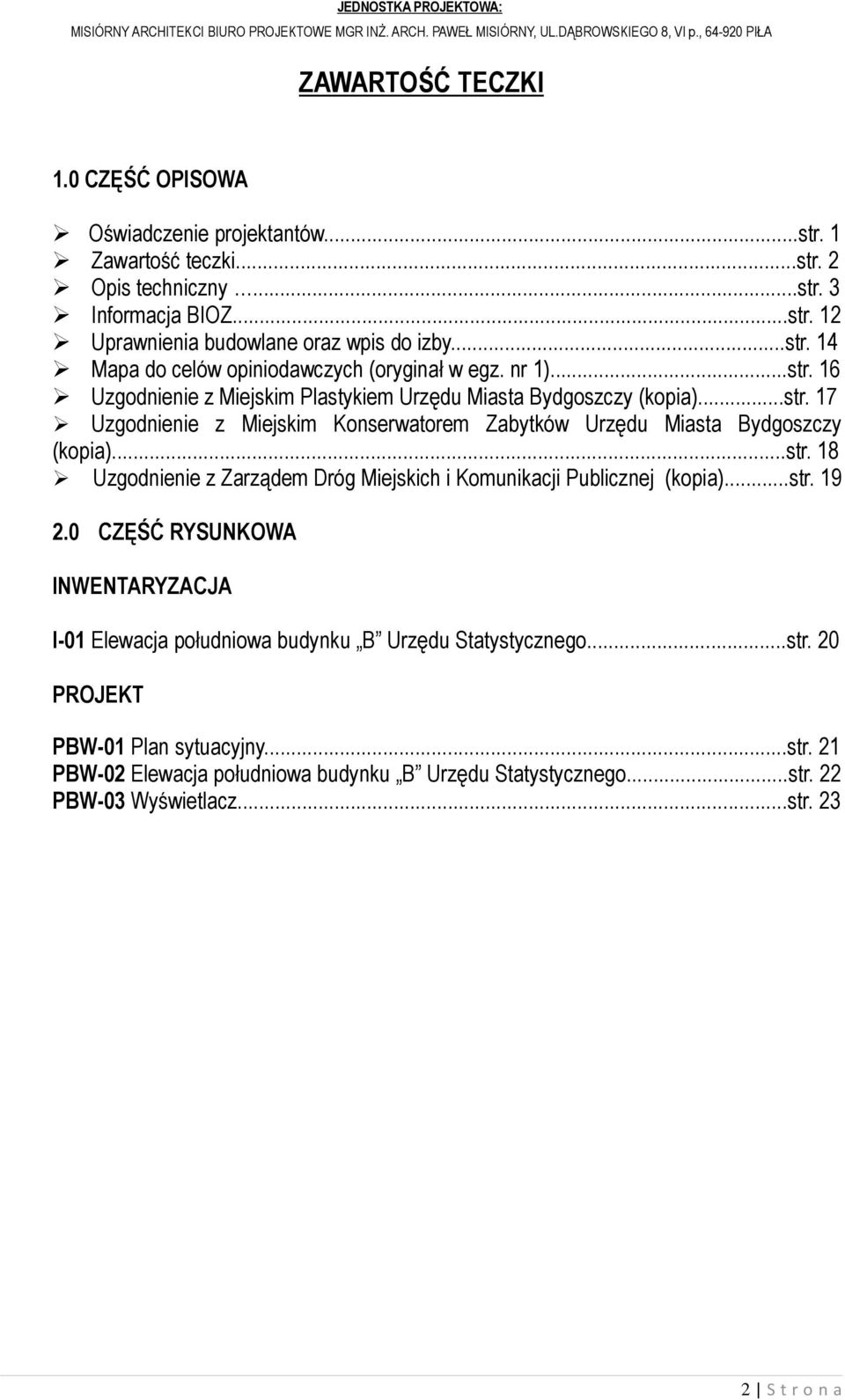

3 ZAWARTOŚĆ TECZKI 1.0 CZĘŚĆ OPISOWA Oświadczenie projektantów...str. 1 Zawartość teczki...str. 2 Opis techniczny...str. 3 Informacja BIOZ...str. 12 Uprawnienia budowlane oraz wpis do izby...str. 14 Mapa do celów opiniodawczych (oryginał w egz. nr 1)...str. 16 Uzgodnienie z Miejskim Plastykiem Urzędu Miasta Bydgoszczy (kopia)...str. 17 Uzgodnienie z Miejskim Konserwatorem Zabytków Urzędu Miasta Bydgoszczy (kopia)...str. 18 Uzgodnienie z Zarządem Dróg Miejskich i Komunikacji Publicznej (kopia)...str CZĘŚĆ RYSUNKOWA INWENTARYZACJA I-01 Elewacja południowa budynku B Urzędu Statystycznego...str. 20 PROJEKT PBW-01 Plan sytuacyjny...str. 21 PBW-02 Elewacja południowa budynku B Urzędu Statystycznego...str. 22 PBW-03 Wyświetlacz...str S t r o n a

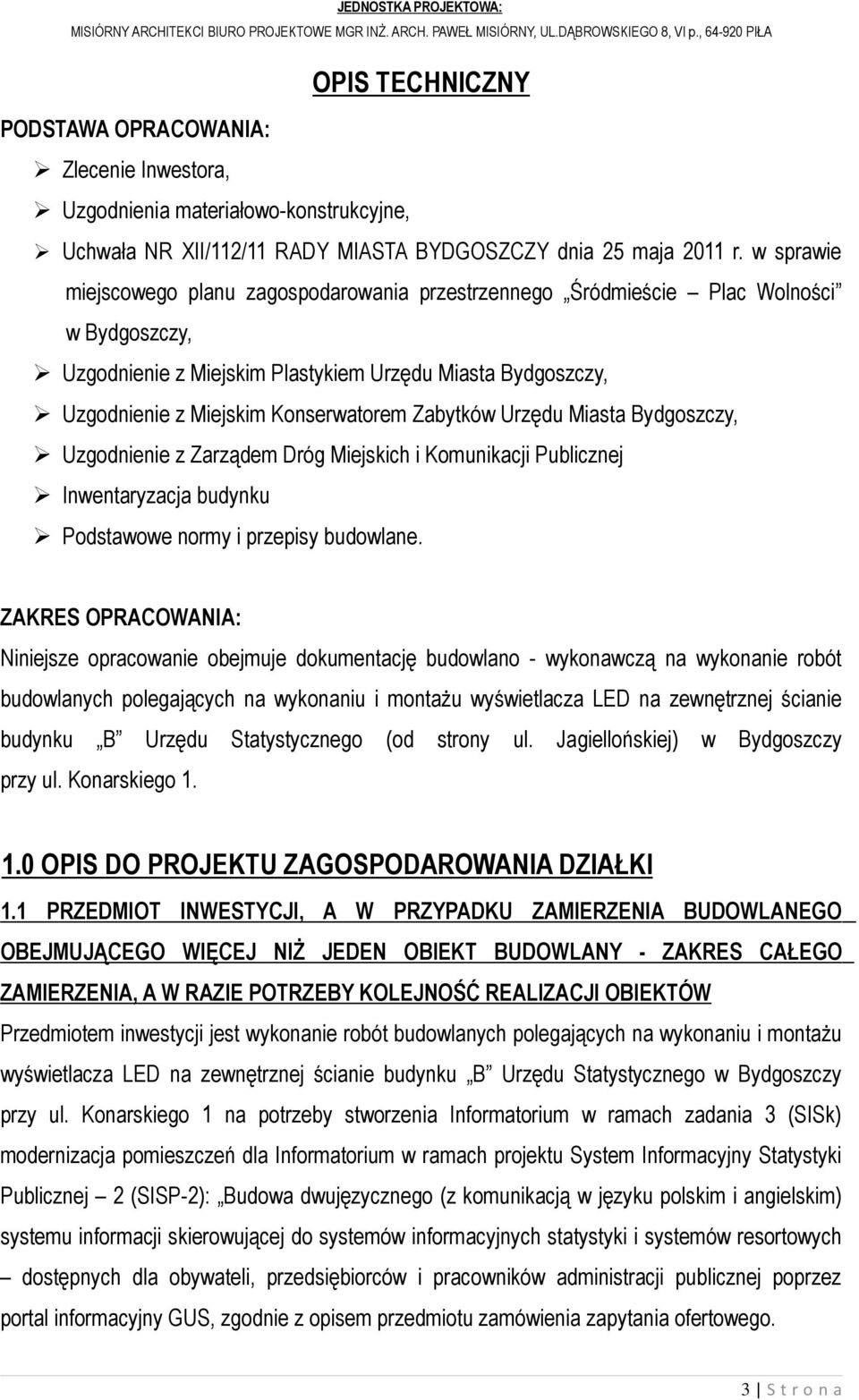

4 OPIS TECHNICZNY PODSTAWA OPRACOWANIA: Zlecenie Inwestora, Uzgodnienia materiałowo-konstrukcyjne, Uchwała NR XII/112/11 RADY MIASTA BYDGOSZCZY dnia 25 maja 2011 r. w sprawie miejscowego planu zagospodarowania przestrzennego Śródmieście Plac Wolności w Bydgoszczy, Uzgodnienie z Miejskim Plastykiem Urzędu Miasta Bydgoszczy, Uzgodnienie z Miejskim Konserwatorem Zabytków Urzędu Miasta Bydgoszczy, Uzgodnienie z Zarządem Dróg Miejskich i Komunikacji Publicznej Inwentaryzacja budynku Podstawowe normy i przepisy budowlane. ZAKRES OPRACOWANIA: Niniejsze opracowanie obejmuje dokumentację budowlano - wykonawczą na wykonanie robót budowlanych polegających na wykonaniu i montażu wyświetlacza LED na zewnętrznej ścianie budynku B Urzędu Statystycznego (od strony ul. Jagiellońskiej) w Bydgoszczy przy ul. Konarskiego OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI 1.1 PRZEDMIOT INWESTYCJI, A W PRZYPADKU ZAMIERZENIA BUDOWLANEGO OBEJMUJĄCEGO WIĘCEJ NIŻ JEDEN OBIEKT BUDOWLANY - ZAKRES CAŁEGO ZAMIERZENIA, A W RAZIE POTRZEBY KOLEJNOŚĆ REALIZACJI OBIEKTÓW Przedmiotem inwestycji jest wykonanie robót budowlanych polegających na wykonaniu i montażu wyświetlacza LED na zewnętrznej ścianie budynku B Urzędu Statystycznego w Bydgoszczy przy ul. Konarskiego 1 na potrzeby stworzenia Informatorium w ramach zadania 3 (SISk) modernizacja pomieszczeń dla Informatorium w ramach projektu System Informacyjny Statystyki Publicznej 2 (SISP-2): Budowa dwujęzycznego (z komunikacją w języku polskim i angielskim) systemu informacji skierowującej do systemów informacyjnych statystyki i systemów resortowych dostępnych dla obywateli, przedsiębiorców i pracowników administracji publicznej poprzez portal informacyjny GUS, zgodnie z opisem przedmiotu zamówienia zapytania ofertowego. 3 S t r o n a

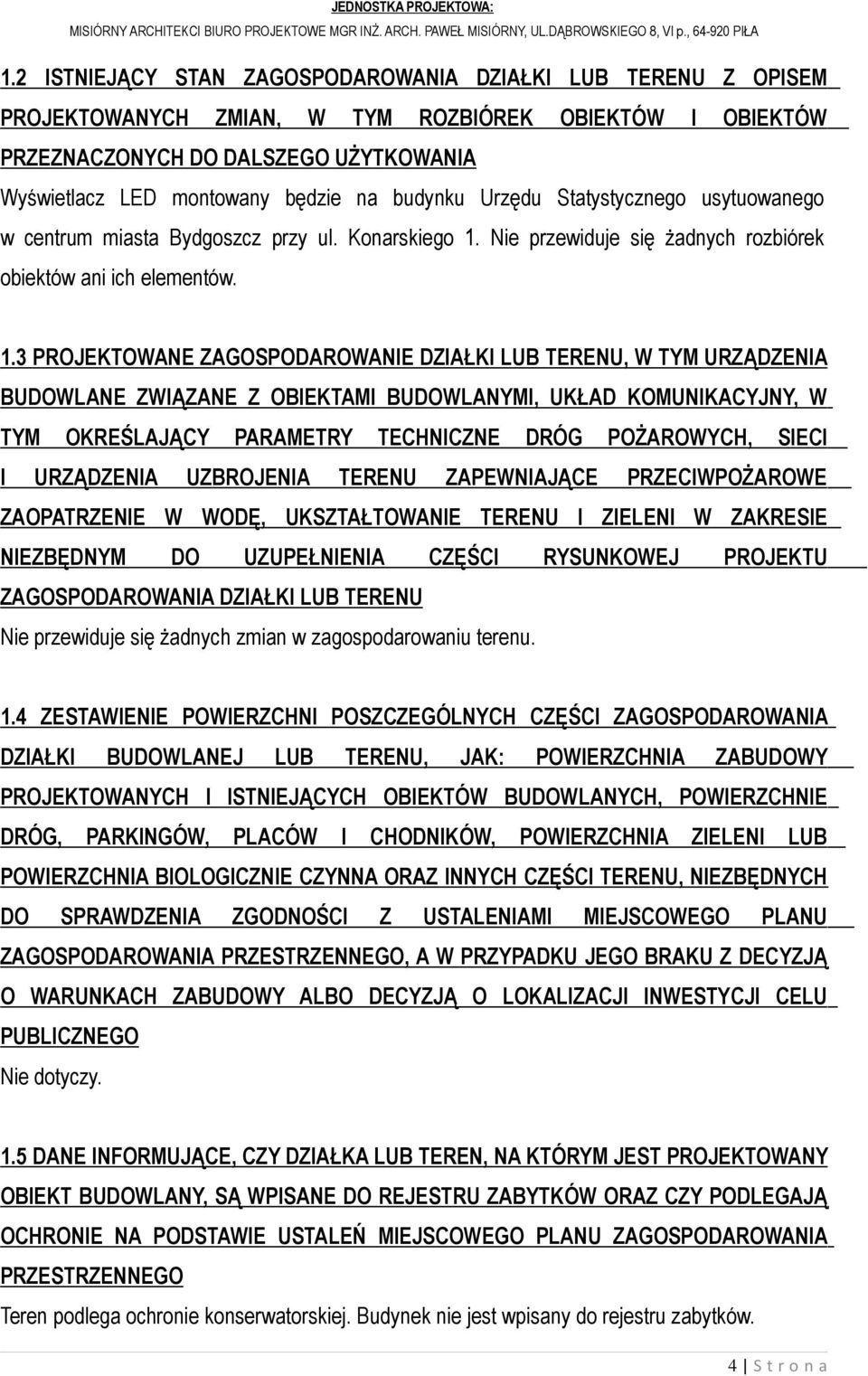

5 1.2 ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI LUB TERENU Z OPISEM PROJEKTOWANYCH ZMIAN, W TYM ROZBIÓREK OBIEKTÓW I OBIEKTÓW PRZEZNACZONYCH DO DALSZEGO UŻYTKOWANIA Wyświetlacz LED montowany będzie na budynku Urzędu Statystycznego usytuowanego w centrum miasta Bydgoszcz przy ul. Konarskiego 1. Nie przewiduje się żadnych rozbiórek obiektów ani ich elementów. 1.3 PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI LUB TERENU, W TYM URZĄDZENIA BUDOWLANE ZWIĄZANE Z OBIEKTAMI BUDOWLANYMI, UKŁAD KOMUNIKACYJNY, W TYM OKREŚLAJĄCY PARAMETRY TECHNICZNE DRÓG POŻAROWYCH, SIECI I URZĄDZENIA UZBROJENIA TERENU ZAPEWNIAJĄCE PRZECIWPOŻAROWE ZAOPATRZENIE W WODĘ, UKSZTAŁTOWANIE TERENU I ZIELENI W ZAKRESIE NIEZBĘDNYM DO UZUPEŁNIENIA CZĘŚCI RYSUNKOWEJ PROJEKTU ZAGOSPODAROWANIA DZIAŁKI LUB TERENU Nie przewiduje się żadnych zmian w zagospodarowaniu terenu. 1.4 ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA DZIAŁKI BUDOWLANEJ LUB TERENU, JAK: POWIERZCHNIA ZABUDOWY PROJEKTOWANYCH I ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH, POWIERZCHNIE DRÓG, PARKINGÓW, PLACÓW I CHODNIKÓW, POWIERZCHNIA ZIELENI LUB POWIERZCHNIA BIOLOGICZNIE CZYNNA ORAZ INNYCH CZĘŚCI TERENU, NIEZBĘDNYCH DO SPRAWDZENIA ZGODNOŚCI Z USTALENIAMI MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO, A W PRZYPADKU JEGO BRAKU Z DECYZJĄ O WARUNKACH ZABUDOWY ALBO DECYZJĄ O LOKALIZACJI INWESTYCJI CELU PUBLICZNEGO 1.5 DANE INFORMUJĄCE, CZY DZIAŁKA LUB TEREN, NA KTÓRYM JEST PROJEKTOWANY OBIEKT BUDOWLANY, SĄ WPISANE DO REJESTRU ZABYTKÓW ORAZ CZY PODLEGAJĄ OCHRONIE NA PODSTAWIE USTALEŃ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO Teren podlega ochronie konserwatorskiej. Budynek nie jest wpisany do rejestru zabytków. 4 S t r o n a

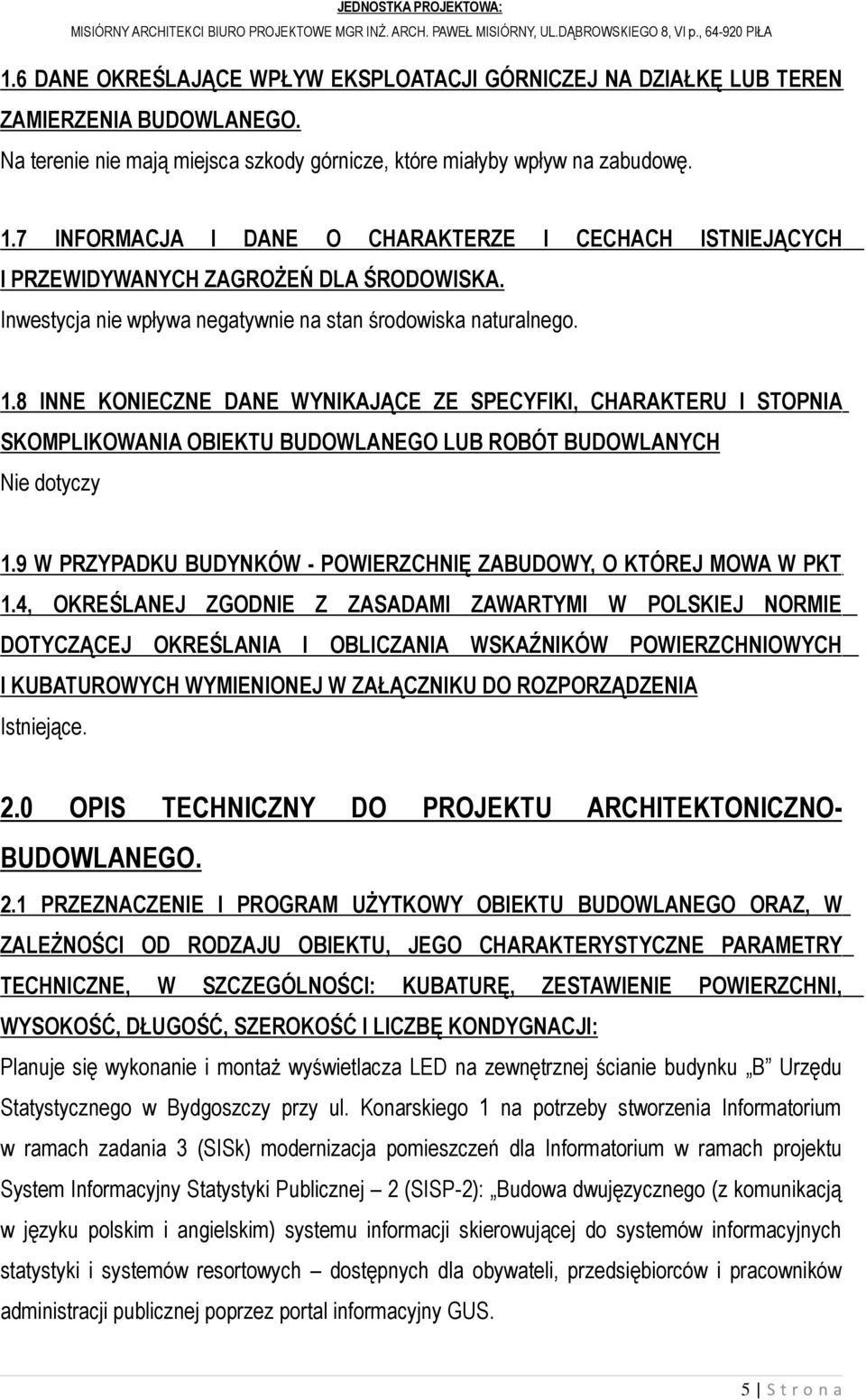

6 1.6 DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA DZIAŁKĘ LUB TEREN ZAMIERZENIA BUDOWLANEGO. Na terenie nie mają miejsca szkody górnicze, które miałyby wpływ na zabudowę. 1.7 INFORMACJA I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA. Inwestycja nie wpływa negatywnie na stan środowiska naturalnego. 1.8 INNE KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH Nie dotyczy 1.9 W PRZYPADKU BUDYNKÓW - POWIERZCHNIĘ ZABUDOWY, O KTÓREJ MOWA W PKT 1.4, OKREŚLANEJ ZGODNIE Z ZASADAMI ZAWARTYMI W POLSKIEJ NORMIE DOTYCZĄCEJ OKREŚLANIA I OBLICZANIA WSKAŹNIKÓW POWIERZCHNIOWYCH I KUBATUROWYCH WYMIENIONEJ W ZAŁĄCZNIKU DO ROZPORZĄDZENIA Istniejące. 2.0 OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO- BUDOWLANEGO. 2.1 PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU BUDOWLANEGO ORAZ, W ZALEŻNOŚCI OD RODZAJU OBIEKTU, JEGO CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE, W SZCZEGÓLNOŚCI: KUBATURĘ, ZESTAWIENIE POWIERZCHNI, WYSOKOŚĆ, DŁUGOŚĆ, SZEROKOŚĆ I LICZBĘ KONDYGNACJI: Planuje się wykonanie i montaż wyświetlacza LED na zewnętrznej ścianie budynku B Urzędu Statystycznego w Bydgoszczy przy ul. Konarskiego 1 na potrzeby stworzenia Informatorium w ramach zadania 3 (SISk) modernizacja pomieszczeń dla Informatorium w ramach projektu System Informacyjny Statystyki Publicznej 2 (SISP-2): Budowa dwujęzycznego (z komunikacją w języku polskim i angielskim) systemu informacji skierowującej do systemów informacyjnych statystyki i systemów resortowych dostępnych dla obywateli, przedsiębiorców i pracowników administracji publicznej poprzez portal informacyjny GUS. 5 S t r o n a

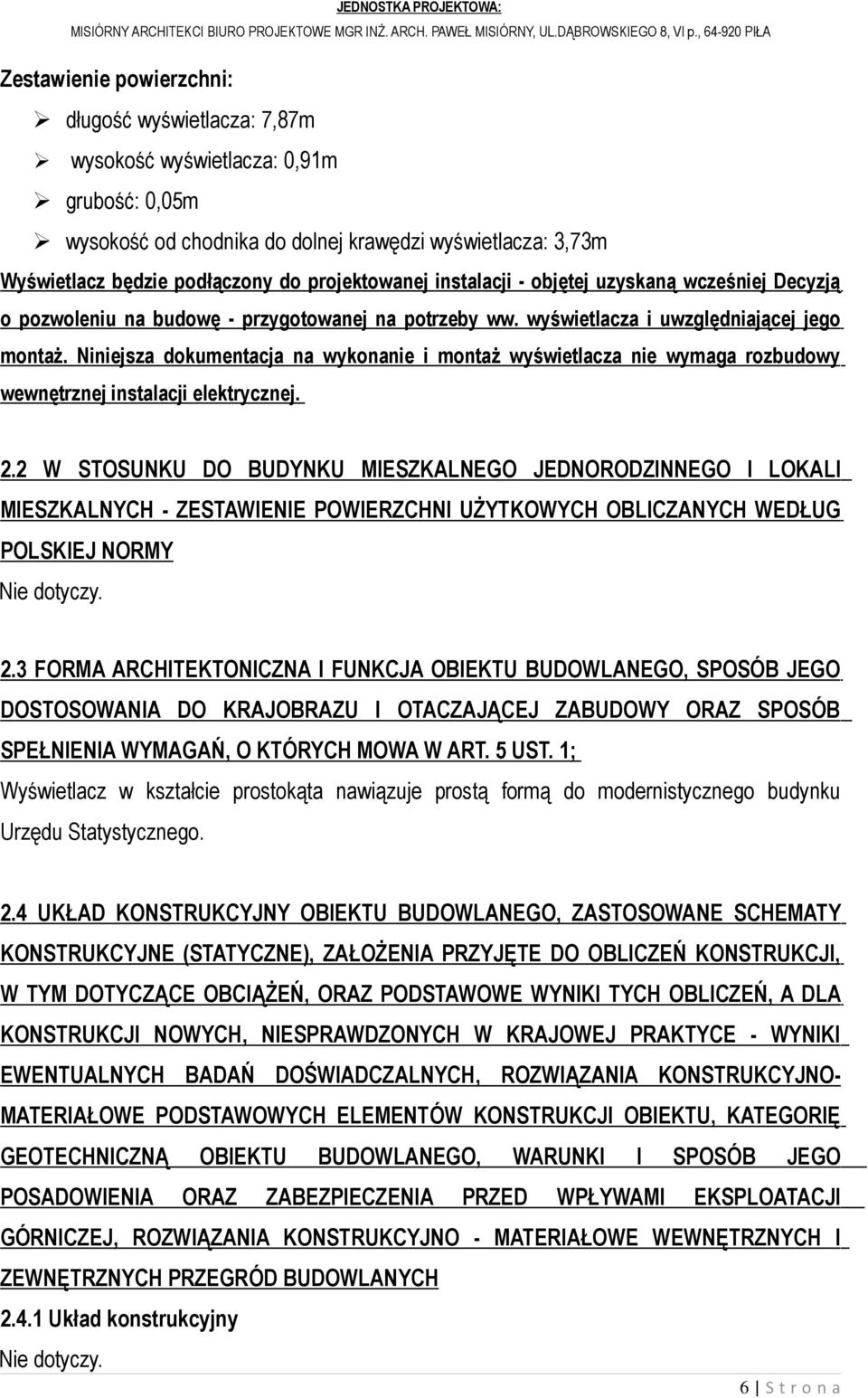

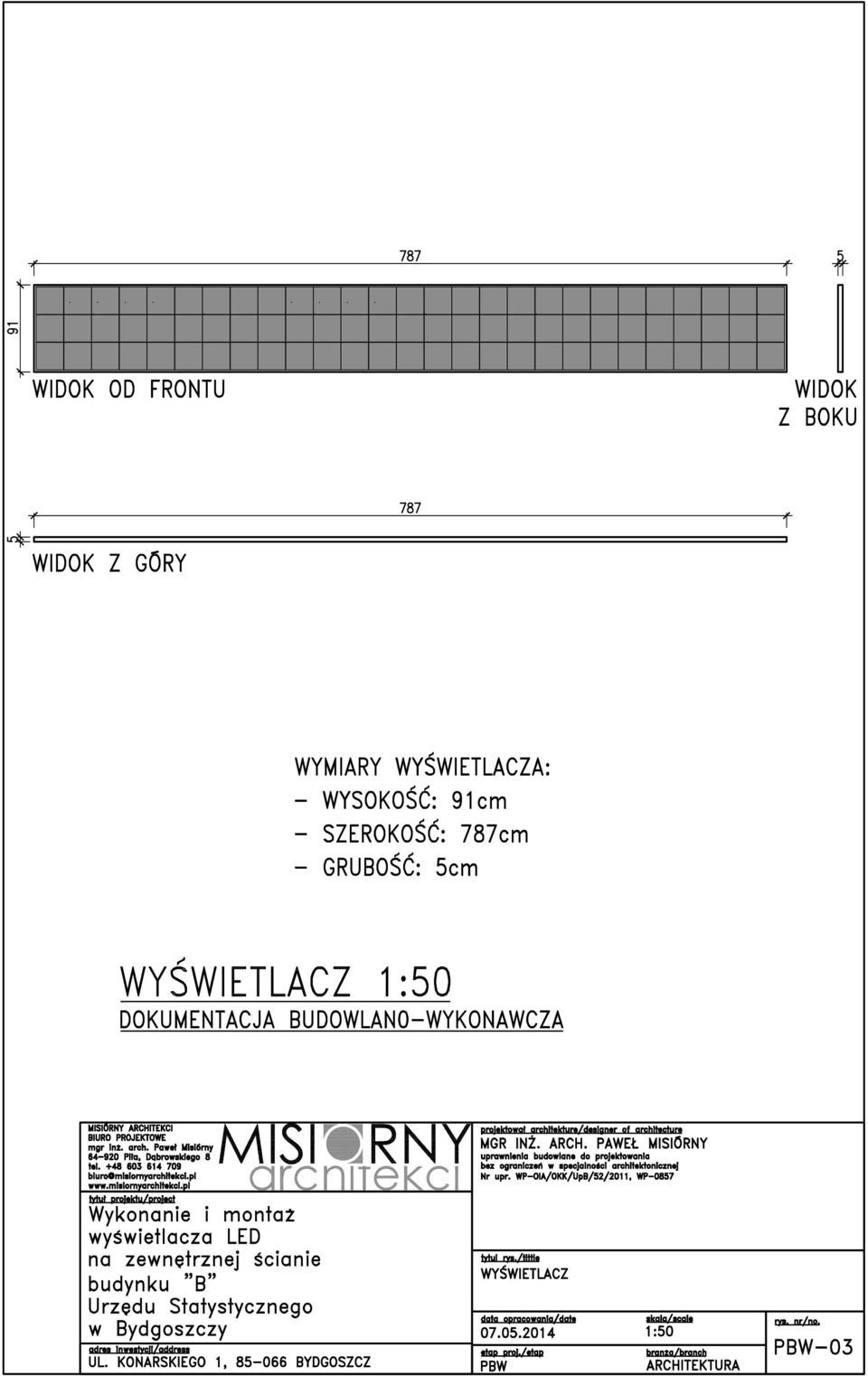

7 Zestawienie powierzchni: długość wyświetlacza: 7,87m wysokość wyświetlacza: 0,91m grubość: 0,05m wysokość od chodnika do dolnej krawędzi wyświetlacza: 3,73m Wyświetlacz będzie podłączony do projektowanej instalacji - objętej uzyskaną wcześniej Decyzją o pozwoleniu na budowę - przygotowanej na potrzeby ww. wyświetlacza i uwzględniającej jego montaż. Niniejsza dokumentacja na wykonanie i montaż wyświetlacza nie wymaga rozbudowy wewnętrznej instalacji elektrycznej. 2.2 W STOSUNKU DO BUDYNKU MIESZKALNEGO JEDNORODZINNEGO I LOKALI MIESZKALNYCH - ZESTAWIENIE POWIERZCHNI UŻYTKOWYCH OBLICZANYCH WEDŁUG POLSKIEJ NORMY 2.3 F ORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU BUDOWLANEGO, SPOSÓB JEGO DOSTOSOWANIA DO KRAJOBRAZU I OTACZAJĄCEJ ZABUDOWY ORAZ SPOSÓB SPEŁNIENIA WYMAGAŃ, O KTÓRYCH MOWA W ART. 5 UST. 1; Wyświetlacz w kształcie prostokąta nawiązuje prostą formą do modernistycznego budynku Urzędu Statystycznego. 2.4 UKŁAD KONSTRUKCYJNY OBIEKTU BUDOWLANEGO, ZASTOSOWANE SCHEMATY KONSTRUKCYJNE (STATYCZNE), ZAŁOŻENIA PRZYJĘTE DO OBLICZEŃ KONSTRUKCJI, W TYM DOTYCZĄCE OBCIĄŻEŃ, ORAZ PODSTAWOWE WYNIKI TYCH OBLICZEŃ, A DLA KONSTRUKCJI NOWYCH, NIESPRAWDZONYCH W KRAJOWEJ PRAKTYCE - WYNIKI EWENTUALNYCH BADAŃ DOŚWIADCZALNYCH, ROZWIĄZANIA KONSTRUKCYJNO- MATERIAŁOWE PODSTAWOWYCH ELEMENTÓW KONSTRUKCJI OBIEKTU, KATEGORIĘ GEOTECHNICZNĄ OBIEKTU BUDOWLANEGO, WARUNKI I SPOSÓB JEGO POSADOWIENIA ORAZ ZABEZPIECZENIA PRZED WPŁYWAMI EKSPLOATACJI GÓRNICZEJ, ROZWIĄZANIA KONSTRUKCYJNO - MATERIAŁOWE WEWNĘTRZNYCH I ZEWNĘTRZNYCH PRZEGRÓD BUDOWLANYCH Układ konstrukcyjny 6 S t r o n a

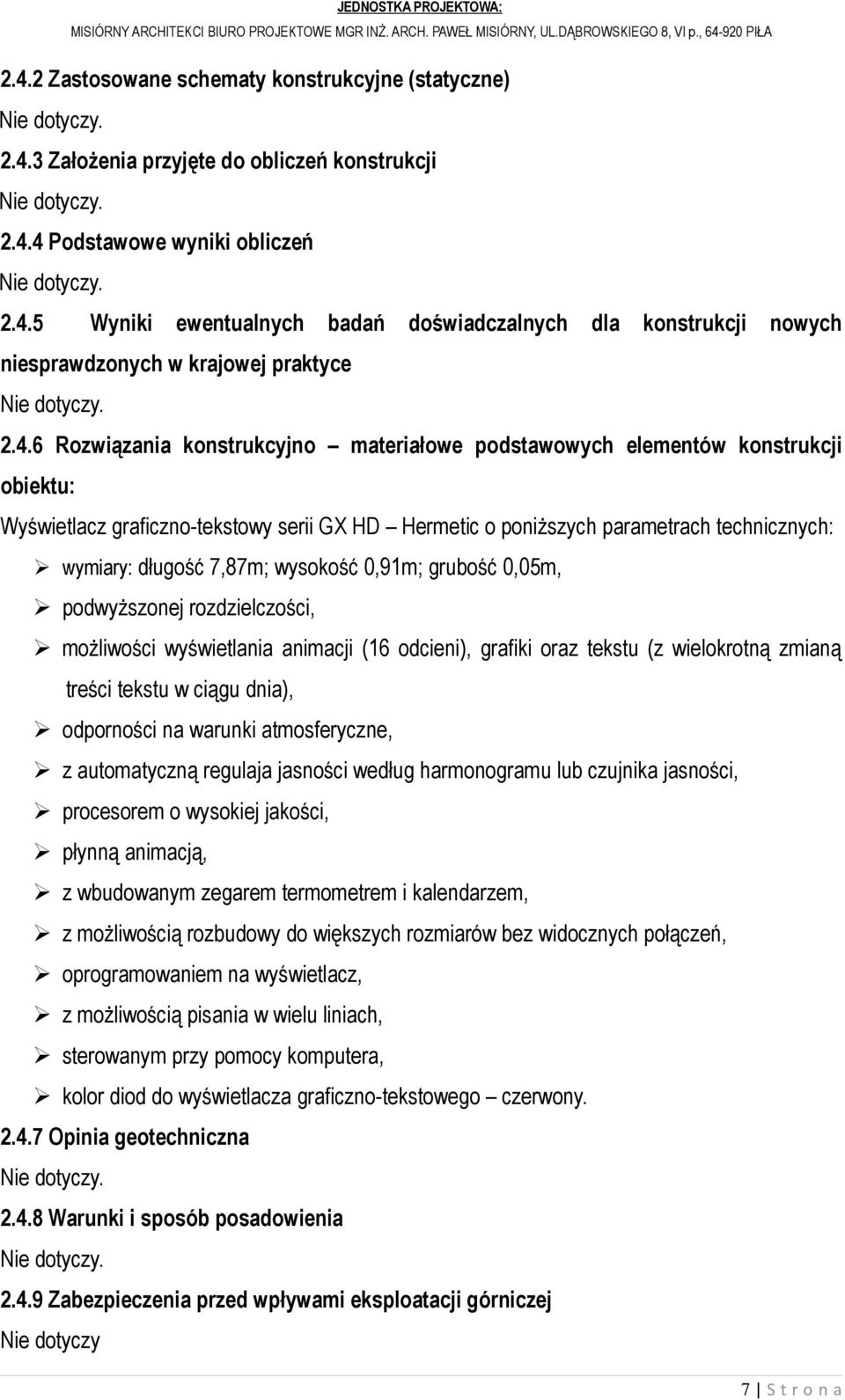

8 2.4.2 Zastosowane schematy konstrukcyjne (statyczne) Założenia przyjęte do obliczeń konstrukcji Podstawowe wyniki obliczeń Wyniki ewentualnych badań doświadczalnych dla konstrukcji nowych niesprawdzonych w krajowej praktyce Rozwiązania konstrukcyjno materiałowe podstawowych elementów konstrukcji obiektu: Wyświetlacz graficzno-tekstowy serii GX HD Hermetic o poniższych parametrach technicznych: wymiary: długość 7,87m; wysokość 0,91m; grubość 0,05m, podwyższonej rozdzielczości, możliwości wyświetlania animacji (16 odcieni), grafiki oraz tekstu (z wielokrotną zmianą treści tekstu w ciągu dnia), odporności na warunki atmosferyczne, z automatyczną regulaja jasności według harmonogramu lub czujnika jasności, procesorem o wysokiej jakości, płynną animacją, z wbudowanym zegarem termometrem i kalendarzem, z możliwością rozbudowy do większych rozmiarów bez widocznych połączeń, oprogramowaniem na wyświetlacz, z możliwością pisania w wielu liniach, sterowanym przy pomocy komputera, kolor diod do wyświetlacza graficzno-tekstowego czerwony Opinia geotechniczna Warunki i sposób posadowienia Zabezpieczenia przed wpływami eksploatacji górniczej Nie dotyczy 7 S t r o n a

9 Rozwiązania konstrukcyjno - materiałowe wewnętrznych i zewnętrznych przegród budowlanych Opis technologii montażu wyświetlacza LED Montaż wyświetlacza powinien być przeprowadzony przez firmę lub osobę posiadającą odpowiednie uprawnienia budowlane oraz niezbędną wiedzę z zakresu obsługi wyświetlaczy LED oraz ich montażu i eksploatacji. Zanim przystąpisz do montażu upewnij się, że powierzchnia, na której zainstalowany będzie wyświetlacz LED posiada odpowiednie właściwości i jest przystosowana do takich instalacji. Sprawdzamy czy moduły LED świecą. Po dokonaniu testowych podłączeń wyświetlacza i stwierdzeniu prawidłowego działania elektryczności, dokonujemy montażu wyświetlacza do ściany. Przed montażem należy dokonać odznaczenia punktów mocowań i nanieść te punkty na ścianę. Wyświetlacz należy mocować do ściany za pomocą kołków lub kotew przystosowanych do ściany żelbetowej (np. kotwy HILTI HST M12 (lub równoważne)). Mocowanie bezpośrednio do konstrukcji nośnej. Typ kołka lub kotwy należy dostosować do warunków montażu i rodzaju reklamy (np. rodzaj ściany, grubość docieplenia, podłoże, ciężar reklamy). Następnie w tych oznaczonych miejscach w ścianie wiercimy otwory, których głębokość powinna być dostosowana do wielkości wybranych kotew. Po podniesieniu reklamy i umiejscowieniu względem punktów mocowań należy przystąpić do skręcania. Następnie dokonać podłączenia elektrycznego. Ze względu na częstą konieczność przełożenia przewodu przez otwór w ścianie, wyświetlacz LED powinien być dostarczony wraz z nie zainstalowaną wtyczką dopasowaną do standardowych gniazdek na napięcie 230V stosowanych w Polsce i większości krajów Unii Europejskiej Podłączeń elektrycznych powinna dokonywać osoba mająca uprawnienia SEP. Podczas montażu bezwzględnie należy przestrzegać przepisów BHP. Podzespoły należy montować zgodnie z instrukcją obsługi lub ogólnymi zasadami montażu produktów reklamowych. 8 S t r o n a

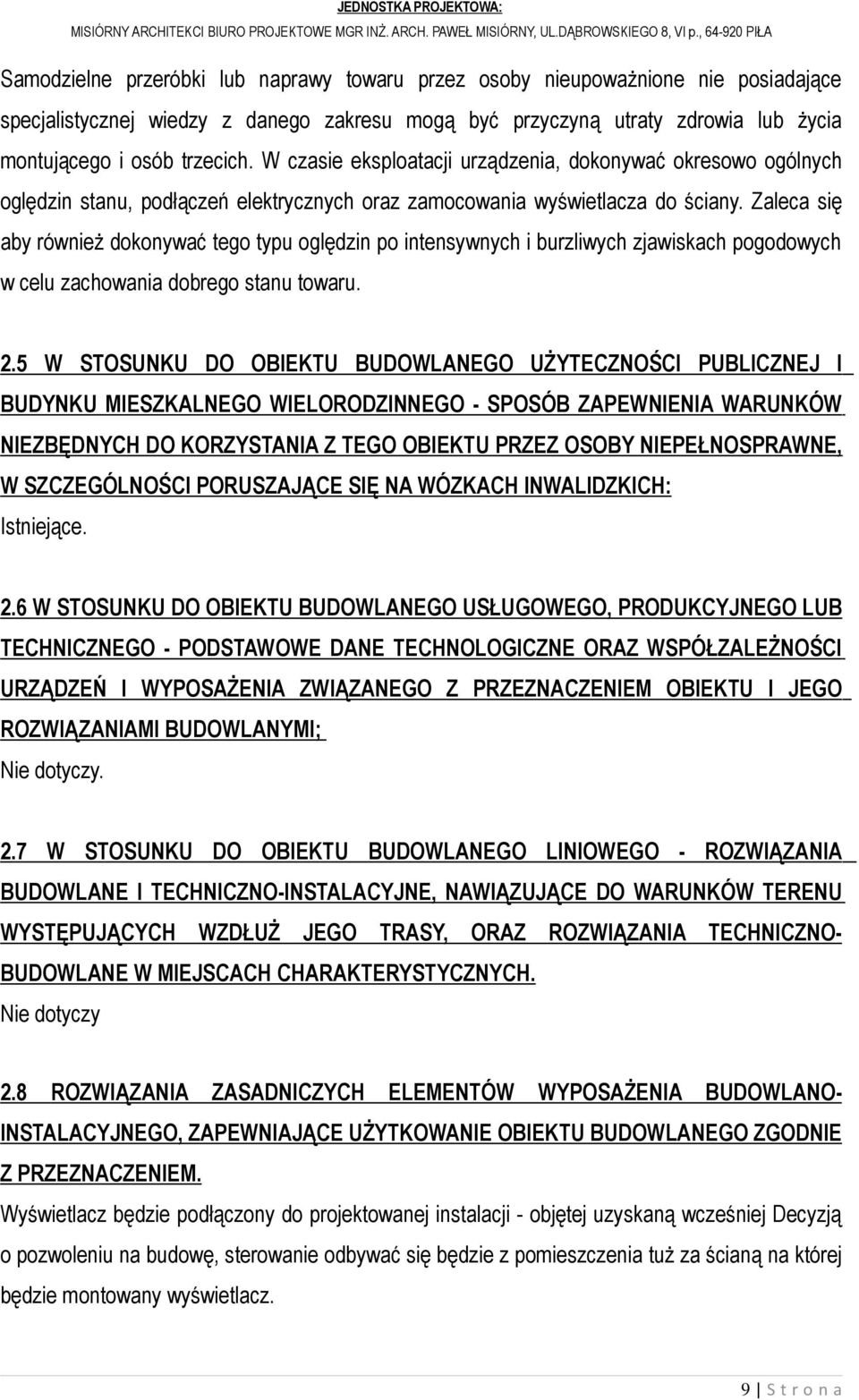

10 Samodzielne przeróbki lub naprawy towaru przez osoby nieupoważnione nie posiadające specjalistycznej wiedzy z danego zakresu mogą być przyczyną utraty zdrowia lub życia montującego i osób trzecich. W czasie eksploatacji urządzenia, dokonywać okresowo ogólnych oględzin stanu, podłączeń elektrycznych oraz zamocowania wyświetlacza do ściany. Zaleca się aby również dokonywać tego typu oględzin po intensywnych i burzliwych zjawiskach pogodowych w celu zachowania dobrego stanu towaru. 2.5 W STOSUNKU DO OBIEKTU BUDOWLANEGO UŻYTECZNOŚCI PUBLICZNEJ I BUDYNKU MIESZKALNEGO WIELORODZINNEGO - SPOSÓB ZAPEWNIENIA WARUNKÓW NIEZBĘDNYCH DO KORZYSTANIA Z TEGO OBIEKTU PRZEZ OSOBY NIEPEŁNOSPRAWNE, W SZCZEGÓLNOŚCI PORUSZAJĄCE SIĘ NA WÓZKACH INWALIDZKICH: Istniejące. 2.6 W STOSUNKU DO OBIEKTU BUDOWLANEGO USŁUGOWEGO, PRODUKCYJNEGO LUB TECHNICZNEGO - PODSTAWOWE DANE TECHNOLOGICZNE ORAZ WSPÓŁZALEŻNOŚCI URZĄDZEŃ I WYPOSAŻENIA ZWIĄZANEGO Z PRZEZNACZENIEM OBIEKTU I JEGO ROZWIĄZANIAMI BUDOWLANYMI; 2.7 W STOSUNKU DO OBIEKTU BUDOWLANEGO LINIOWEGO - ROZWIĄZANIA BUDOWLANE I TECHNICZNO-INSTALACYJNE, NAWIĄZUJĄCE DO WARUNKÓW TERENU WYSTĘPUJĄCYCH WZDŁUŻ JEGO TRASY, ORAZ ROZWIĄZANIA TECHNICZNO- BUDOWLANE W MIEJSCACH CHARAKTERYSTYCZNYCH. Nie dotyczy 2.8 ROZWIĄZANIA ZASADNICZYCH ELEMENTÓW WYPOSAŻENIA BUDOWLANO- INSTALACYJNEGO, ZAPEWNIAJĄCE UŻYTKOWANIE OBIEKTU BUDOWLANEGO ZGODNIE Z PRZEZNACZENIEM. Wyświetlacz będzie podłączony do projektowanej instalacji - objętej uzyskaną wcześniej Decyzją o pozwoleniu na budowę, sterowanie odbywać się będzie z pomieszczenia tuż za ścianą na której będzie montowany wyświetlacz. 9 S t r o n a

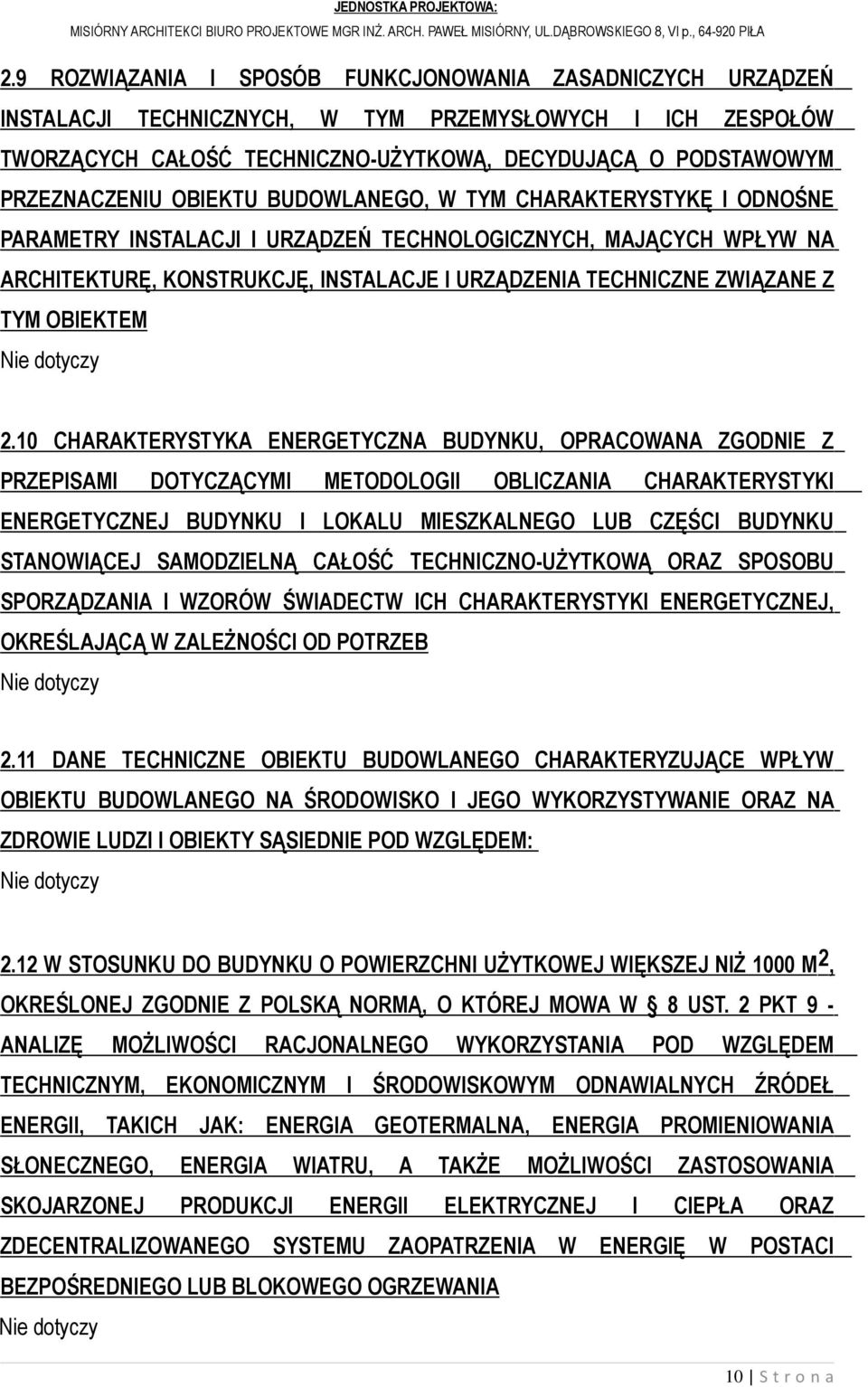

11 2.9 ROZWIĄZANIA I SPOSÓB FUNKCJONOWANIA ZASADNICZYCH URZĄDZEŃ INSTALACJI TECHNICZNYCH, W TYM PRZEMYSŁOWYCH I ICH ZESPOŁÓW TWORZĄCYCH CAŁOŚĆ TECHNICZNO-UŻYTKOWĄ, DECYDUJĄCĄ O PODSTAWOWYM PRZEZNACZENIU OBIEKTU BUDOWLANEGO, W TYM CHARAKTERYSTYKĘ I ODNOŚNE PARAMETRY INSTALACJI I URZĄDZEŃ TECHNOLOGICZNYCH, MAJĄCYCH WPŁYW NA ARCHITEKTURĘ, KONSTRUKCJĘ, INSTALACJE I URZĄDZENIA TECHNICZNE ZWIĄZANE Z TYM OBIEKTEM Nie dotyczy 2.10 CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU, OPRACOWANA ZGODNIE Z PRZEPISAMI DOTYCZĄCYMI METODOLOGII OBLICZANIA CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKU I LOKALU MIESZKALNEGO LUB CZĘŚCI BUDYNKU STANOWIĄCEJ SAMODZIELNĄ CAŁOŚĆ TECHNICZNO-UŻYTKOWĄ ORAZ SPOSOBU SPORZĄDZANIA I WZORÓW ŚWIADECTW ICH CHARAKTERYSTYKI ENERGETYCZNEJ, OKREŚLAJĄCĄ W ZALEŻNOŚCI OD POTRZEB Nie dotyczy 2.11 DANE TECHNICZNE OBIEKTU BUDOWLANEGO CHARAKTERYZUJĄCE WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO I JEGO WYKORZYSTYWANIE ORAZ NA ZDROWIE LUDZI I OBIEKTY SĄSIEDNIE POD WZGLĘDEM: Nie dotyczy 2.12 W STOSUNKU DO BUDYNKU O POWIERZCHNI UŻYTKOWEJ WIĘKSZEJ NIŻ 1000 M 2, OKREŚLONEJ ZGODNIE Z POLSKĄ NORMĄ, O KTÓREJ MOWA W 8 UST. 2 PKT 9 - ANALIZĘ MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA POD WZGLĘDEM TECHNICZNYM, EKONOMICZNYM I ŚRODOWISKOWYM ODNAWIALNYCH ŹRÓDEŁ ENERGII, TAKICH JAK: ENERGIA GEOTERMALNA, ENERGIA PROMIENIOWANIA SŁONECZNEGO, ENERGIA WIATRU, A TAKŻE MOŻLIWOŚCI ZASTOSOWANIA SKOJARZONEJ PRODUKCJI ENERGII ELEKTRYCZNEJ I CIEPŁA ORAZ ZDECENTRALIZOWANEGO SYSTEMU ZAOPATRZENIA W ENERGIĘ W POSTACI BEZPOŚREDNIEGO LUB BLOKOWEGO OGRZEWANIA Nie dotyczy 10 S t r o n a

12 2.13 WARUNKI OCHRONY PRZECIWPOŻAROWEJ OKREŚLONE W ODRĘBNYCH PRZEPISACH Nie dotyczy UWAGI KOŃCOWE. Wszystkie roboty należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych tom I, wydanymi przez Instytut Techniki Budowlanej Ministerstwa Gospodarki Przestrzennej i Budownictwa, Wszystkie zastosowane materiały i urządzenia winny mieć obowiązujące atesty, świadectwa dopuszczenia w zakresie wymagań ppoż., sanitarno - higienicznych, bhp, W przypadku stwierdzenia występowania warunków odmiennych od założonych w dokumentacji należy powiadomić projektanta w celu podania aktualnego rozwiązania, Zmiany rozwiązań materiałowo-użytkowo-konstrukcyjnych wymagają zgody/akceptacji projektanta, Niniejszy Projekt rozpatrywać z projektami branżowymi, opracował: mgr inż. arch. Paweł Misiórny 11 S t r o n a

13 INFORMACJA BIOZ OGÓLNY OPIS INWESTYCJI Przedmiotem inwestycji jest na wykonanie robót budowlanych polegających na wykonaniu i montażu wyświetlacza LED na zewnętrznej ścianie budynku B Urzędu Statystycznego w Bydgoszczy przy ul. Konarskiego ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW BUDOWLANYCH W trakcie realizacji inwestycji wykonywane będą następujące roboty budowlane: montaż wyświetlacza LED do istniejącej ściany, REALIZACJIA POSZCZEGÓLNYCH OBIEKTÓW BUDOWLANYCH: Realizacja jednofazowa 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH PODLEGAJĄCYCH ADAPTACJI LUB ROZBIÓRCE Na działkach znajduje się budynek Urzędu Statystycznego. 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie dotyczy 4. INFORMACJE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH 1) zagrożenia związane z wykonywaniem wykopów: 2) zagrożenia związane ze wznoszeniem konstrukcji budynku, powyżej 1m od powierzchni gruntu: a) czas: montaż wyświetlacza b) miejsce: przedmiotowa ściana c) zagrożenia: upadek pracownika z wysokości potrącenie pracownika podczas montażu wyświetlacza niebezpieczeństwo związane ze spadającymi z wysokości przedmiotami 3) zagrożenia związane z wykonywaniem instalacji elektrycznych a) czas: montaż wyświetlacza b) miejsce: przedmiotowa ściana i pomieszczenie za ścianą c) zagrożenia: niebezpieczeństwo porażenia 5. IFORMACJE DOTYCZĄCE WYDZIELENIE I OZNAKOWANIE MIEJSC PROWADZENIA ROBÓT BUDOWLANYCH W czasie wykonywania robót budowlanych szczególną uwagę zwrócić należy na właściwe zabezpieczenie następujących faz prac budowlanych: - roboty montażowe powyżej 1,0m - zabezpieczenie przed upadkiem poprzez balustrady ochronne i pasy zabezpieczające, - prace związane z instalacją elektryczną mogą być wykonywane tylko przez osoby posiadające odpowiednie uprawnienia. Przed rozpoczęciem prac wykonać należy właściwe zagospodarowanie placu budowy poprzez: - ogrodzenie terenu lub zabezpieczenie terenu budowy przed osobami nieupoważnionymi i wyznaczenie stref niebezpiecznych, 6. INFORMACJE O SPOSOBIE PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH: W przypadku wystąpienia zagrożenia pracownik powinien bezzwłocznie powiadomić swego przełożonego W celu zapobieżenia powstawania zagrożeń bezpieczeństwa i zdrowia przed przystąpieniem do wykonywania robót budowlanych, wykonawca powinien opracować instrukcję bezpieczeństwa ich wykonania i zaznajomić z nią pracowników w zakresie odpowiadającym zakresowi wykonywanych przez nich prac. Podczas realizacji robót budowlanych wykonawca powinien szczególną uwagę zwrócić na: 12 S t r o n a

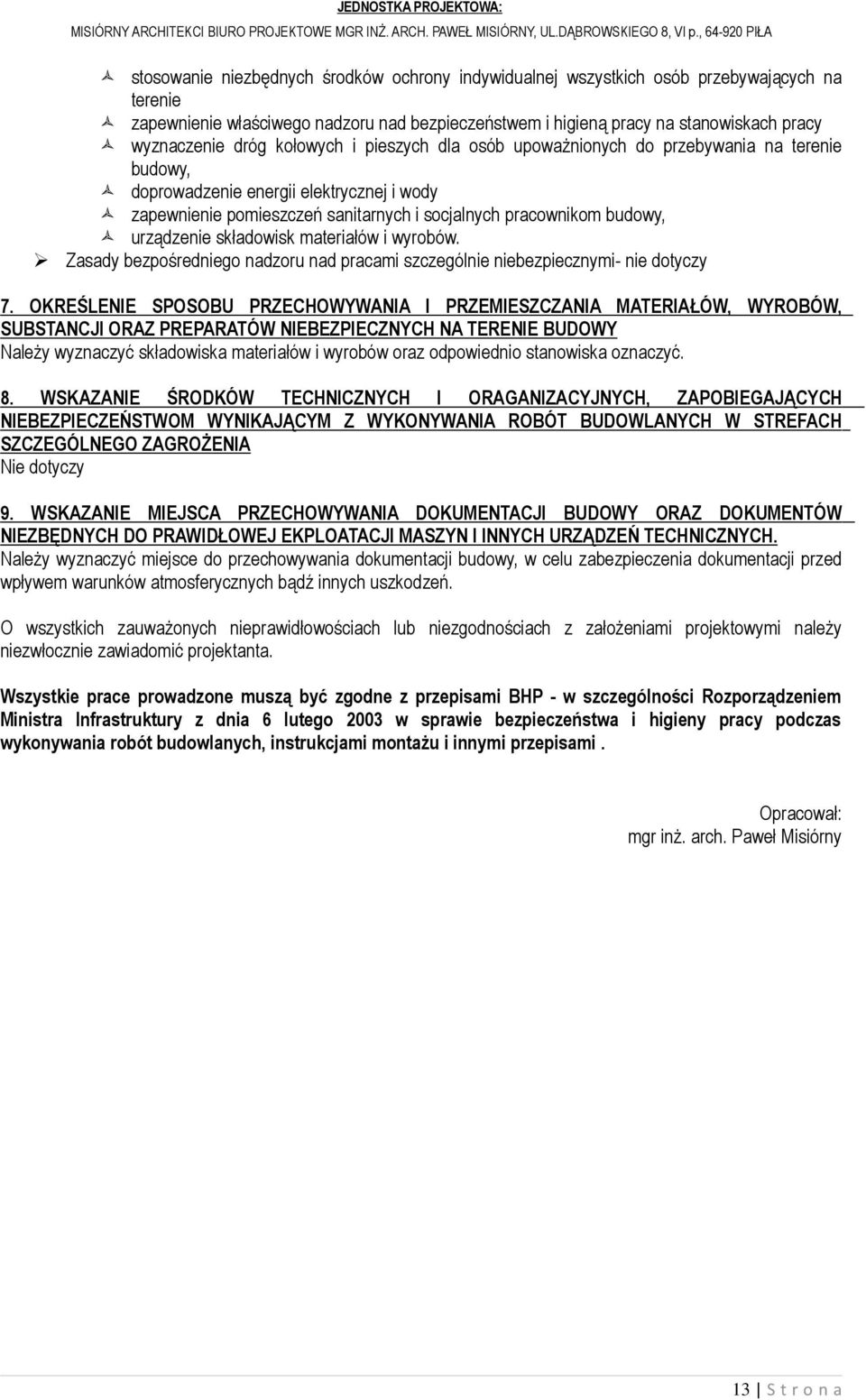

14 stosowanie niezbędnych środków ochrony indywidualnej wszystkich osób przebywających na terenie zapewnienie właściwego nadzoru nad bezpieczeństwem i higieną pracy na stanowiskach pracy wyznaczenie dróg kołowych i pieszych dla osób upoważnionych do przebywania na terenie budowy, doprowadzenie energii elektrycznej i wody zapewnienie pomieszczeń sanitarnych i socjalnych pracownikom budowy, urządzenie składowisk materiałów i wyrobów. Zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi- nie dotyczy 7. OKREŚLENIE SPOSOBU PRZECHOWYWANIA I PRZEMIESZCZANIA MATERIAŁÓW, WYROBÓW, SUBSTANCJI ORAZ PREPARATÓW NIEBEZPIECZNYCH NA TERENIE BUDOWY Należy wyznaczyć składowiska materiałów i wyrobów oraz odpowiednio stanowiska oznaczyć. 8. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORAGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA Nie dotyczy 9. WSKAZANIE MIEJSCA PRZECHOWYWANIA DOKUMENTACJI BUDOWY ORAZ DOKUMENTÓW NIEZBĘDNYCH DO PRAWIDŁOWEJ EKPLOATACJI MASZYN I INNYCH URZĄDZEŃ TECHNICZNYCH. Należy wyznaczyć miejsce do przechowywania dokumentacji budowy, w celu zabezpieczenia dokumentacji przed wpływem warunków atmosferycznych bądź innych uszkodzeń. O wszystkich zauważonych nieprawidłowościach lub niezgodnościach z założeniami projektowymi należy niezwłocznie zawiadomić projektanta. Wszystkie prace prowadzone muszą być zgodne z przepisami BHP - w szczególności Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, instrukcjami montażu i innymi przepisami. Opracował: mgr inż. arch. Paweł Misiórny 13 S t r o n a

15

16

17

18

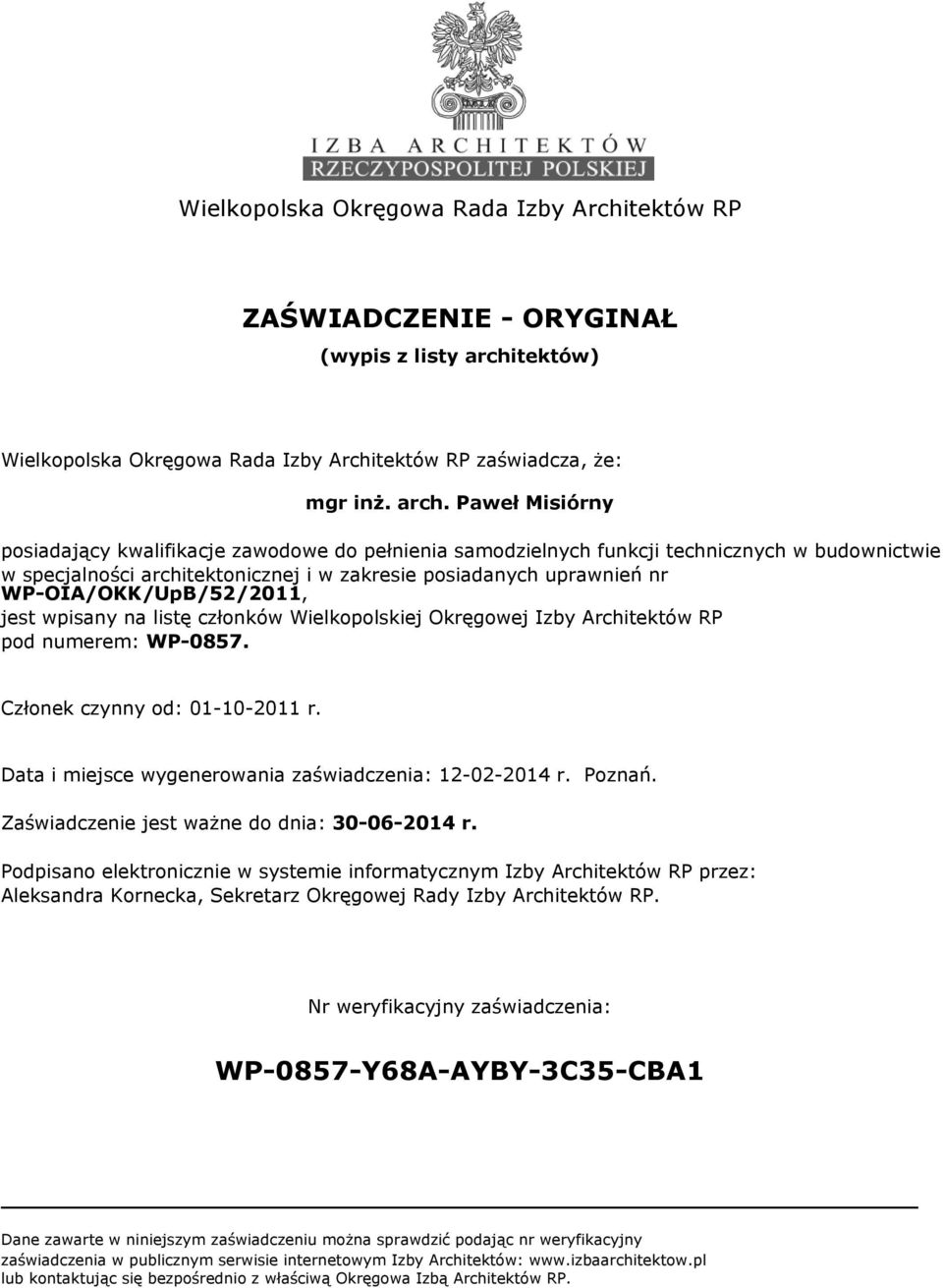

19 Wielkopolska Okręgowa Rada Izby Architektów RP ZAŚWIADCZENIE - ORYGINAŁ (wypis z listy architektów) Wielkopolska Okręgowa Rada Izby Architektów RP zaświadcza, że: mgr inż. arch. Paweł Misiórny posiadający kwalifikacje zawodowe do pełnienia samodzielnych funkcji technicznych w budownictwie w specjalności architektonicznej i w zakresie posiadanych uprawnień nr WP-OIA/OKK/UpB/52/2011, jest wpisany na listę członków Wielkopolskiej Okręgowej Izby Architektów RP pod numerem: WP Członek czynny od: r. Data i miejsce wygenerowania zaświadczenia: r. Poznań. Zaświadczenie jest ważne do dnia: r. Podpisano elektronicznie w systemie informatycznym Izby Architektów RP przez: Aleksandra Kornecka, Sekretarz Okręgowej Rady Izby Architektów RP. Nr weryfikacyjny zaświadczenia: WP-0857-Y68A-AYBY-3C35-CBA1 Dane zawarte w niniejszym zaświadczeniu można sprawdzić podając nr weryfikacyjny zaświadczenia w publicznym serwisie internetowym Izby Architektów: lub kontaktując się bezpośrednio z właściwą Okręgowa Izbą Architektów RP.

20
