1 Cennik zbiorników szambowych i przydomowych oczyszczalni ścieków ROTH Zbiornik szambowy Monobloc NOWOŚĆ Zbiornik szambowy Twinbloc MicroStar Unibloc MicroStar Twinbloc NOWOŚĆ MicroStep Twinbloc MicroSeptic z drenażem NOWOŚĆ Zycie pełne energii

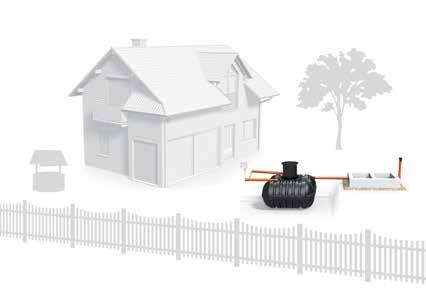

2 Informacje ogólne Na wielu terenach, gdzie wciąż jeszcze nie ma możliwości doprowadzenia sieci kanalizacyjnej, przede wszystkim dlatego, że koszty inwestycji obszarów oddalonych od aglomeracji miejskich są zbyt wysokie, tam właśnie ścieki z gospodarstw domowych trafiają do przydomowych oczyszczalni (POŚ) lub zbiorników szambowych. Seria przydomowych urządzeń firmy Roth do neutralizacji lub gromadzenia ścieków obejmuje trzy modele POŚ: - hybryda w reaktorze SBR pod nazwą Roth MicroStep Twinbloc (łączy osad czynny oraz złoże nieruchome); - sekwencyjny stabilizujący proces oczyszczania metodą osadu czynnego SSB w Roth MicroStar; - drenaż w Roth MicroSeptic oraz 2 modele zbiorników szambowych: - na bazie zbiornika Twinbloc; - na bazie zbiornika Monobloc. Dobór wielkości proponowanych urządzeń następuje w oparciu o określenie ilości zużywanej wody przez wszystkich mieszkańców w ciągu jednej doby (1 osoba zużywa przeciętnie 150 l/ d). Wielkość urządzeń decyduje następnie o wymiarach wykopu pod zbiornik/-iki, dlatego przed rozpoczęciem prac montażowych trzeba odpowiednio zaplanować ich ułożenie i posadowienie. Podczas posadowienia zbiornika/-ów w wykopie należy pamiętać o kilku istotnych wytycznych: - instalacja powinna być przeprowadzona przez instalatorów z odpowiednim doświadczeniem i którzy dysponują odpowiednim sprzętem; - posadowienie w gruntach kategorii A i B (bardzo dobra i dobra przepuszczalność); - montaż z dala od szlaków komunikacyjnych, aby nie powodować nadmiernych obciążeń zbiorników oraz z dala od wód gruntowych; - dno wykopu powinno być równe oraz zapewniać zdolność nośną (w przypadku stabilnego gruntu należy wykonać np. dno żwirowe, w innych przypadkach dno betonowe, zagęścić oraz zniwelować do zadanej wysokości); - aby zapewnić wystarczającą ilość miejsca do prac montażowych, wymiary wykopu powinny wynosić o 60 cm więcej z każdej strony w odniesieniu do wymiarów zbiornika; - max głębokość wykopu powinna być tak dobrana, aby nie przekroczyć dopuszczalnej ilości ziemi nad zbiornikiem; - przy posadowieniu zbiornika/-ów w wykopie należy uwzględnić głębokość przemarzania gruntu; - należy uwzględnić odpowiednie odległości urządzeń od innych obiektów budowlanych oraz granic działki, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; - w trakcie prac przygotowawczych i projektowych należy zwrócić uwagę na możliwości odprowadzenia oczyszczonej wody; odbiornik musi spełniać warunki określone w polskim prawodawstwie zgodnie z Rozporządzeniem Ministra Środowiska w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego. Prawidłowa eksploatacja biologicznych oczyszczalni ścieków Roth MicroStep Twinbloc, Roth MicroStar Unibloc i Roth MicroStar Twinbloc oraz przestrzeganie wytycznych producenta dotyczących zasad korzystania z urządzenia, zawartych m. in. w Instrukcji montażu, zapewnia otrzymanie wody na odpływie o parametrach odpowiadających najwyższym dopuszczalnym wartościom wskaźników zanieczyszczeń przy wprowadzaniu ścieków do gruntu dla RLM do i w przypadku aglomeracji do RLM. W myśl art. 30. ust. 1. Prawa budowlanego Budowa indywidualnej przydomowej oczyszczalni ścieków, o przepustowości do 7,5 m 3 /dobę nie wymaga pozwolenia na budowę, natomiast wymaga zgłoszenia faktu budowy i eksploatacji właściwemu organowi (starostwo powiatowe). Wszystkie urządzenia z oferty Roth odpowiadają najwyższym wymaganiom, stawianym przez Europejskie Normy: EN oraz EN , na podstawie których zostały przebadane, a następnie certyfikowane. min. 3 m drzewo min. 15 m studnia wody pitnej min. 30 m min. 2 m granica działki / ulica 2

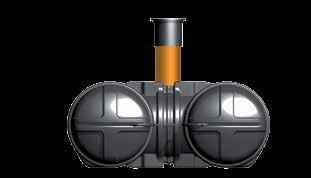

3 Cennik zbiorników szambowych ROTH Zbiornik szambowy Monobloc NOWOŚĆ ceny netto Artykuł Opis artykułu Numer katalogowy Cena Zbiornik szambowy Monobloc Stabilna i wytrzymała przed naporem gruntu konstrukcja zbiornika z polietylenu wysokiej gęstości. Zawiera mufę przyłączeniową DN 100 oraz rewizję DN 200 z deklem długość 700 mm. Możliwość przedłużenia wysokości rewizji w zależności od głębokości instalacji max 500 mm rura PCV DN 200 mm. Pojemność l Długość mm Szerokość mm *wysokość bez studzienki (wysokość ze studzienką) Wysokość mm Ciężar kg *780 (1480) ,- max. 700 max. 700 Ø Zbiornik szambowy Twinbloc Zbiornik szambowy Twinbloc Stabilna i wytrzymała przed naporem gruntu konstrukcja zbiornika z polietylenu wysokiej gęstości. Zawiera mufę przyłączeniową DN 100 oraz rewizję DN 200 z deklem długość 700 mm. Możliwość przedłużenia wysokości rewizji w zależności od głębokości instalacji max 500 mm rura PCV DN 200 mm. Mozliwość łączenia zbiorników w baterie za pomocą rur PCV i uszczelek zgodnie z osobnym schematem. Pojemność l Długość mm Szerokość mm *wysokość bez studzienki (wysokość ze studzienką) Wysokość mm Ciężar kg *975 (1675) *1350 (2050) , ,- max. 700 Ø (3500 l) 1350 (5000 l) 1675 (3500 l) 2050 (5000 l) 2350 (3500 l) 2460 (5000 l) 2300 (3500 l) 2350 (5000 l) Posadowienie zbiornika szambowego Twinbloc w wykopie ü ü warstwa gruntu przykrywająca max: 1200 mm 1200 ü 800 mm h wymagana wysokość fundamentu h 100 mm s szerokość wykopu - szerokość zbiornika + 2 x 600 mm s 2300 (2350) + 2 x 600 mm l długość wykopu - długość zbiornika + 2 x 600 mm l 2350 (2460) + 2 x 600 mm B 45 przy niespójnym, miękkim podłożu h 3

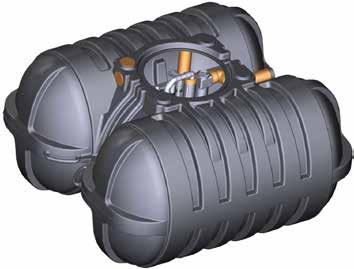

4 Oczyszczalnia Roth MicroStar Unibloc Oczyszczalnia Roth MicroStar Twinbloc...w technologii SSB To "coś więcej" niż tradycyjny SBR! NOWOŚĆ 2000 l 1000 l MicroStar Twinbloc MicroStar Unibloc Ogólna charakterystyka techniczna Zestawy oczyszczalni Zbiornik MicroStar Unibloc 3000 l Zbiornik MicroStar Twinbloc 5000 l Zbiornik MicroStar Twinbloc 2x5000 l dla 4-ech mieszkańców od 1-6-ciu mieszkańców od 7-12-stu mieszkańców Innowacyjna technologia oczyszczania zgodnie z klasyfikacją Niemieckiego Instytutu Techniki Budowlanej (DIBt), określana jako SSB (sequential stabilizing activated sludge proces), oparta jest o metodę osadu czynnego i w odróżnieniu do typowego SBR, posiada zintegrowaną stabilizację tlenową osadów ściekowych Brak nieprzyjemnych zapachów Brak procesów gnicia Brak częstych kosztownych wywozów osadu Znacznie zredukowane koszty eksploatacji Oczyszczalnia stanowi urządzenie z eliminacją węgla i denitryfikacją, co zapewnia klasę wody na odpływie C i D Zgodność z normą zharmonizowaną EN A2 z oznakowaniem w zakresie sprawności oczyszczania, wytrzymałości, wodoszczelności i ognioodporności 4

5 Cennik przydomowych oczyszczalni ścieków ROTH Technologia SSB sequential stabilizing activated sludge proces = sekwencyjny stabilizujący proces oczyszczania metodą osadu czynnego (oczyszczalnia tlenowa sekwencyjna ze zintegrowaną stabilizacją osadu ściekowego). Oczyszczalnia Roth MicroStar SSB reprezentowana przez modele o nazwach handlowych MicroStar Unibloc i Twinbloc (TB), zaprojektowana jest w taki sposób, że oprócz tlenowego oczyszczania ścieków, zachodzi również tlenowa redukcja osadów ściekowych (umożliwia to rurowy napowietrzacz umiejscowiony w obu komorach technologicznych jednocześnie). Osady takie nie wymagają dalszej obróbki. W perspektywie lat oznacza to niebywałe oszczędności! Typowy osad ściekowy zawiera 95% wody oraz substancje stałe i rozpuszczone. W wyniku fermentacji osadu, mieszanka tych substancji produkuje nieprzyjemne zapachy. Procesy rozkładu zatrzymuje jednak dopływ tlenu, przez co tworzą się mikroorganizmy i substancje humusopodobne przetworzone z osadu, nie dopuszczając do powstawania przykrego zapachu. To jest tzw. stabilizacja tlenowa osadu ściekowego, przez co usuwanie osadów ściekowych w oczyszczalni Roth MicroStar odbywa się 3-4 razy rzadziej niż w tradycyjnym reaktorze SBR. Oznacza to w praktyce interwały usuwania osadu co 3-5 lat. Układ technologiczny oczyszczalni MicroStar SSB w zależności od modelu i wielkości zawiera się w jednym dwukomorowym zbiorniku MicroStar Unibloc o pojemności 3000 l lub w jednym dwukomorowym zbiorniku lub dwóch dwukomorowych zbiornikach MicroStar TB o pojemności 5000 l. W wydzielonych ścianą komorach zachodzi cykliczne oczyszczanie ścieków metodą osadu czynnego w procesie spiętrzania, a także separacja osadu, jego stabilizacja i gromadzenie. Zestaw oczyszczalni jest wstępnie fabrycznie przygotowany do posadowienia w wykopie i zainstalowania niezbędnych przewodów dopływowych, odpływowych i węży powietrznych. Przed przystąpieniem do instalacji systemu (co dotyczy każdego rodzaju przydomowej oczyszczalni), należy sprawdzić zarówno przydatność strukturalną gruntu, jak również poziom wód gruntowych, ewentualnie możliwość odwodnienia terenu. Przydomowa oczyszczalnia ścieków Roth MicroStar SSB jest w zasadzie bezobsługowa. Ewentualne czynności eksploatacyjne ograniczone są jedynie do cyklicznych, ogólnych przeglądów kompletnej instalacji, jak kontroli poziomu osadu, funkcjonowania dmuchawy i sterownika pod względem występowania ewentualnych komunikatów o błędach i alarmach. 5

6 Cennik przydomowych oczyszczalni ścieków ROTH Opis technologii oczyszczalni ROTH MicroStar Unibloc i MicroStar Twinbloc Przykładowy schemat oczyszczalni ROTH MicroStar Unibloc Przykładowy schemat oczyszczalni ROTH MicroStar Twnibloc Wszystkie procesy oczyszczania realizowane są w ramach regularnego cyklu, programowanego za pomocą urządzenia sterującego. Jeden cykl oczyszczania składa się z następujących faz:* Napowietrzanie: oczyszczanie ścieków Ścieki z gospodarstwa domowego doprowadzane są grawitacyjnie do osadnika wstępnego - pierwsza komora zbiornika. Tutaj rozpoczyna się już wstępne biologiczne oczyszczanie ścieków, jak również proces denitryfikacji i zatrzymania grubych zawiesin. Związki organiczne ulegają rozkładowi przy udziale tlenu i dzięki obecności mikroorganizmów zawartych w osadzie czynnym. Wstępnie biologicznie oczyszczone ścieki przedostają się grawitacyjnie do drugiej komory zbiornika przez okrągły otwór w ściance dzielącej. Osadzanie: funkcja oczyszczania wtórnego W drugiej komorze zbiornika odbywa się dodatkowe biologiczne oczyszczanie ścieków przy udziale tlenu. Ze względu na cykliczne sterowanie faz, komora druga pełni również rolę osadnika wtórnego. Po zakończeniu fazy napowietrzania, osad czynny znajdujący się w komorze, opada na dno. W górnej części komory natomiast powstaje strefa czystej wody. MicroStar TB MicroStar Unibloc * dotyczy modelu oczyszczalni z jednym zbiornikiem dwukomorowym 6 Odpompowywanie: odprowadzenie oczyszczonej wody Po zakończeniu fazy osadzania, zbędny osad recyrkuluje do pierwszej komory, a oczyszczona woda zostaje wypompowana do odbiornika. Następnie rozpoczyna się kolejny cykl.

7 Cennik przydomowych oczyszczalni ścieków ROTH ceny netto Oczyszczalnia ROTH MicroStar Unibloc Artykuł Opis artykułu Numer katalogowy Cena , ,500, ,900, , ,- Zestaw oczyszczalni dla 4-ech mieszkańców - zbiornik dwukomorowy MicroStar 3000 l z PEHD - 1 szt. - podnośnik osadu - 1 szt. - podnośnik czystej wody - 1 szt. - napowietrzacz rurowy - 1 szt. - teleskopowy właz rewizyjny DN 660 z deklem, regulacja wysokości 648/620 mm i obrót o szt. - sterownik MicroStar - 1 szt. - kompresor XP 80-1 szt. - szafka - 1 szt. - pakiet węży przyłączeniowych - 30 m wymiary zbiornika L x B x H [mm] wys. zbiornika z włazem [mm] 2650 x 890 x 1670 min. 2400/ max ciężar łącznie [kg] 195 Oczyszczalnia ROTH MicroStar Twinbloc (TB) NOWOŚĆ Zestaw oczyszczalni od 1-6 mieszkańców - zbiornik dwukomorowy MicroStar TB 5000 l z PEHD - 1 szt. - podnośnik osadu - 1 szt. - podnośnik czystej wody - 1 szt. - napowietrzacz rurowy - 2 szt. - właz rewizyjny DN 600 z deklem do 200 kg - sterownik MicroStar - 1 szt. - kompresor - 1 szt. - szafka - 1 szt. - pakiet węży przyłączeniowych - 30 mb - syfon do pobierania próbek ścieków - 1 szt. wymiary zbiornika L x B x H [mm] wys. zbiornika z włazem [mm] ciężar łącznie [kg] max x 2350 x 1350 Zestaw oczyszczalni od 7-12 mieszkańców - zbiornik dwukomorowy MicroStar TB 5000 l z PEHD - 2 szt. - podnośnik osadu - 1 szt. - podnośnik czystej wody - 1 szt. - napowietrzacz rurowy - 2 szt. - właz rewizyjny DN 600 z deklem do 200 kg - sterownik MicroStar - 1 szt. - kompresor - 1 szt. - szafka - 1 szt. - pakiet węży przyłączeniowych - 50 mb - syfon do pobierania próbek ścieków - 1 szt. wymiary zbiornika L x B x H [mm] 2 x [2460 x 2350 x 1350] wys. zbiornika z włazem [mm] ciężar łącznie [kg] max Elementy uzupełniające Przedłużenie włazu DN 600 MicroStar TB W przypadku głębszego posadowienia oczyszczalni MicroStar Twinbloc. Dopuszcza się jednokrotne zastosowanie przedłużenia. Wysokość 500 [mm] Przedłużenie pakietu węży przyłączeniowych Dopuszcza się jednokrotne zastosowanie przedłużenia. Zestaw dla oczyszczalni MicroStar Unibloc oraz MicroStar Twinbloc. Długość 10 mb 7

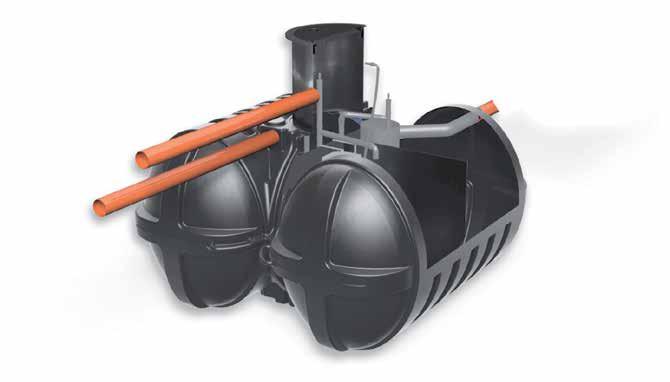

8 Oczyszczalnia Roth MicroStep Twinbloc...w technologii hybrydowej Ogólna charakterystyka techniczna Zestawy oczyszczalni Zbiornik MicroStep Twinbloc 5000 l Zbiornik MicroStep Twinbloc 5000 l Zbiornik MicroStep Twinbloc 2 x 5000 l Zbiornik MicroStep Twinbloc 2 x 5000 l dla 4-ech mieszkańców dla 5-6-ciu mieszkańców dla 7-8-ciu mieszkańców dla 9-12-ciu mieszkańców Technologia oczyszczania oparta o metodę osadu czynnego oraz złoża nieruchomego w reaktorze SBR Konstrukcja zbiornika/-ów z polietylenu PE-HD wytwarzana metodą wytłaczania z rozdmuchiwaniem gwarantujący stabilną i efektywną pracę Zgodność z normą zharmonizowaną EN z oznakowaniem w zakresie sprawności oczyszczania, wytrzymałości, wodoszczelności i ognioodporności 8

9 Oczyszczalnia Roth MicroStep Twinbloc w zależności od wielkości zestawu bazuje na jednym 3-komorowym zbiorniku PE-HD Twinbloc 5000 l dla 4-ech i 6-ciu mieszkańców lub dwóch zbiornikach (jedno i dwukomorowy) dla 8-miu i 12-stu mieszkańców. Zestawy oczyszczalni są wstępnie fabrycznie złożone, co oznacza, że czynności montażowe ograniczone są do typowych prac budowlanych - wykonania wykopu i zainstalowania niezbędnych przewodów dopływowych i odpływowych, a w instalacji dla 8-miu i 12-stu mieszkańców, także przewodów połączeniowych pomiędzy dwoma zbiornikami. Na oprzyrządowanie dodatkowe urządzenia składają się szafka sterownicza i węże powietrzne. Są one zapakowane i umieszczone w studzience zbiornika jak również w samym zbiorniku. Informują o tym stosowne etykiety oznaczone kolorem. Szafka zawierająca sterownik, dmuchawę i elektrozawory może być ustawiana wewnętrznie w budynku i zewnętrznie (nie wolno jednak montować szafki w zbiorniku). Szafka sterownicza musi zostać jednak umieszczona w odpowiedniej odległości od oczyszczalni. Odległość ta jest bowiem podyktowana optymalną wydajnością dmuchawy. Fabryczna długość węży powietrznych wynosi 12 m (dopuszcza się przedłużenia węży do max 25 m). Układ sterowania jest skonfigurowany fabrycznie, ale w każdej chwili może zostać zoptymalizowany odpowiednio do specyfiki instalacji. Sterowanie obejmuje następujące funkcje: - cykliczne włączanie dmuchawy (funkcja zegara sterującego), - cykliczne włączanie recyrkulacji osadu, - komunikaty o zakłóceniach i informacje serwisowe są sygnalizowane poprzez zaświecenie czerwonej diody LED oraz akustycznie poprzez rozbrzmiewający cyklicznie sygnał dźwiękowy, - archiwizacja komunikatów o błędach, - wyświetlanie ilości roboczogodzin dmuchawy. Do podłączenia elektrycznego w miejscu montażu wymagane jest gniazdo wtykowe 230 V AC, które powinno znajdować się w bezpośredniej odległości od szafki sterowniczej. Dopuszczalna wysokość ziemi na zbiorniku wynosi 1,0 m, dlatego fabryczna studzienka zbiornika oczyszczalni może zostać maksymalnie przedłużona przy pomocy jednej przedłużki(przedłużka studzienki jest dostępna, jako opcja w asortymencie Roth). Po podłączeniu przewodów powietrznych do szafki sterowniczej z kompresorem i sterownikiem wg wskazówek oznaczonych kolorami, zapewniona jest już całkowita funkcjonalność elementów eksploatacyjnych urządzeń. 9

10 Opis technologii oczyszczalni ROTH MicroStep Twinbloc Przykładowy schemat oczyszczalni ROTH MicroStep Twinbloc MicroStep Twinbloc to w pełni biologiczna, mała oczyszczalnia ścieków, skontrolowana według EN Technologia oczyszczania oparta jest o metodę osadu czynnego oraz złoża nieruchomego w reaktorze SBR. Urządzenie składa się z 3 komór oczyszczania: - strefy wstępnego oczyszczania ze zbiornikiem na osad i ze sterowanym cyklicznie układem transportowania do dalszych komór oczyszczania, - strefy biologicznej z napowietrzaczem rurowym i generatorem biomasy oraz układem recyrkulacji osadu do strefy wstępnego oczyszczania - strefy wtórnego oczyszczania z rurą separatora jako dodatkowym układem oczyszczania. Wstępne oczyszczanie Ścieki pochodzące z gospodarstwa domowego odprowadzane są do komory wstępnego oczyszczania. W strefie wstępnego oczyszczania następuje oddzielenie substancji osadzających się od pozostałych ścieków. Równocześnie stanowi ona obszar buforowy dla tymczasowo występujących większych ilości ścieków, na przykład po kąpieli w wannie lub w wyniku krótkotrwałego zwiększenia ilości użytkowników oczyszczalni. Biologiczne oczyszczanie Poprzez napowietrzacz rurowy umiejscowiony na dnie zbiornika, ścieki cyklicznie kilka razy dziennie poddawane są natlenianiu, co zapewnia stymulację i tworzenie się mikroorganizmów. Dodatkowy generator biomasy zapewnia wysoką populację mikroorganizmów, a tym samym wysoką wydajność oczyszczania ścieków. Zbędna masa czynna recyrkuluje ponownie ze strefy biologicznej do strefy wstępnego oczyszczania. Napowietrzanie i uruchomienie podnośników cieczy następuje poprzez zoptymalizowaną pod względem energii sprężarkę membranową. Funkcje te są regulowane przez układ sterowania UNIT. Wtórne oczyszczanie Strefa oczyszczania wtórnego przedstawia się dwustopniowo i oddzielona jest od strefy biologicznej poprzez ścianę oddzielającą. W etapie pierwszym następuje sedymentacja biomasy. Ponieważ komora ta nie jest napowietrzana, substancje te mogą bez problemu osadzać się na dnie. Drugi etap oczyszczania opiera się na procesie zachodzącym w tzw. rurze separacyjnej, która w pierwszej kolejności odprowadza oczyszczone ścieki, a następnie doprowadza je do odpływu lub do strefy infiltracji. Pozostająca w nadmiarze biomasa (osad czynny) jest odprowadzana ze strefy wtórnego oczyszczania i recyrkuluje do strefy wstępnego oczyszczania kilka razy w tygodniu. 10

11 ceny netto Oczyszczalnie ROTH MicroStep Twinbloc Artykuł Opis artykułu Numer katalogowy Cena Zestaw oczyszczalni do 4-ech mieszkańców - zbiornik Twinbloc 3-komorowy 5000 l - 1 szt. - blok biomasy - 1 szt. - podnośnik cieczy - 3 szt. - właz rewizyjny DN 660 o wysokości 700 [mm] z deklem - 1 szt. - sterownik - 1 szt. - dmuchawa membranowa LA45-1 szt. - szafka sterownicza - 1 szt. - wąż powietrzny 25 m - 2 szt. wymiary zbiornika wys. zbiornika z włazem ciężar łącznie L x B x H [mm] [mm] [kg] 2440 x 2300 x Zestaw oczyszczalni do 6-ciu mieszkańców - zbiornik Twinbloc 3-komorowy 5000 l - 1 szt. - blok biomasy - 1 szt. - podnośnik cieczy - 3 szt. - właz rewizyjny DN 660 o wysokości 700 [mm] z deklem - 1 szt. - sterownik - 1 szt. - dmuchawa membranowa LA60-1 szt. - szafka sterownicza - 1 szt. - wąż powietrzny 25 m - 2 szt. wymiary zbiornika wys. zbiornika z włazem ciężar łącznie L x B x H [mm] [mm] [kg] 2440 x 2300 x Zestaw oczyszczalni do 8-miu mieszkańców - zbiornik Twinbloc 5000 l - 2 szt. - blok biomasy - 1 szt. - podnośnik cieczy - 3 szt. - właz rewizyjny DN 660 o wysokości 700 [mm] z deklem - 2 szt. - sterownik - 1 szt. - dmuchawa membranowa LA80-1 szt. - szafka sterownicza - 1 szt. - wąż powietrzny 25 m - 2 szt. wymiary zbiornika wys. zbiornika z włazem ciężar łącznie L x B x H [mm] [mm] [kg] 2 x [2440 x 2300 x 1350] x Zestaw oczyszczalni do 12-stu mieszkańców - zbiornik Twinbloc 5000 l - 2 szt. - blok biomasy - 1 szt. - podnośnik cieczy - 3 szt. - właz rewizyjny DN 660 o wysokości 700 [mm] z deklem - 2 szt. - sterownik - 1 szt. - dmuchawa membranowa LA100-1 szt. - szafka sterownicza - 1 szt. - wąż powietrzny 25 m - 2 szt , , ,- Elementy uzupełniające wymiary zbiornika wys. zbiornika z włazem ciężar łącznie L x B x H [mm] [mm] [kg] 2 x [2440 x 2300 x 1350] x ,- Dekiel włazu DN 660 o większej nośności do 600 kg Przedłużenie włazu DN 660 W przypadku głębszego posadowienia oczyszczalni. Dopuszcza się jednokrotne zastosowanie przedłużenia. Wysokość 500 [mm] Przedłużenie pakietu węży przyłączeniowych Dopuszcza się jednokrotne zastosowanie przedłużenia. Długość 12 mb ,- 489,- 490,- 11

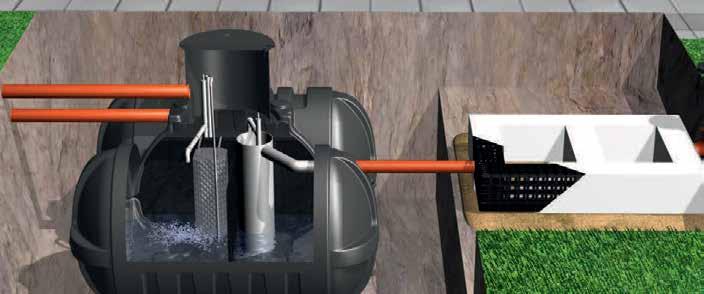

12 Oczyszczalnia Roth MicroSeptic...w technologii drenażowej NOWOŚĆ Ogólna charakterystyka techniczna Zestawy oczyszczalni Osadnik gnilny MicroSeptic 2000 l z drenażem 32 mb Osadnik gnilny MicroSeptic 3000 l drenażem 48 mb dla 4-ech mieszkańców dla 6-ciu mieszkańców W zależności od liczby użytkowników, firma Roth Polska oferuje 2 typoszeregi przydomowej oczyszczalni ścieków MicroSeptic z drenażem: - dla 4-ech mieszkańców na bazie osadnika gnilnego Roth MicroSeptic 2000 l - dla 6-ciu mieszkańców na bazie osadnika gnilnego Roth MicroSeptic 3000 l Drenażowa przydomowa oczyszczalnia ścieków przeznaczona do oczyszczania ścieków bytowych w gospodarstwach domowych Jeden zbiornik z PEHD pełniący rolę osadnika gnilnego wytwarzany metodą wytłaczania z rozdmuchiwaniem gwarantujący stabilną i efektywną pracę Drenaż jako końcowy etap obróbki ścieków w gruncie stanowi układ naciętych rur z tworzywa sztucznego o średnicy 110 mm x 2,2 Zgodność z normą zharmonizowaną EN z oznakowaniem dla osadnika gnilnego w zakresie wytrzymałości i wodoszczelności 12

13 Opis technologii oczyszczalni ROTH MicroSeptic Zbiorniki technologiczne Zbiorniki oczyszczalni mają kształt prostopadłościanów i wykonane są z polietylenu PEHD w procesie wtłaczania z wydmuchiwaniem. W ścianach bocznych i w dnie znajdują się przetłoczenia zwiększające wytrzymałość zbiorników przy posadowieniu w wykopie. Uwaga: Zestaw oczyszczalni do 6-ciu mieszkańców należy uzupełnić o systemowy pakiet płyt styropianowych. Natomiast, gdy zajdzie konieczność głębszego posadowienia osadnika gnilnego zestawu dla 4-ech i 6-ciu mieszkańców, należy zakupić 2 sztuki studzienek kontrolnych DN 300 z asortymentu uzupelniającego. Celem osłony studzienek kontrolnych przed dostępem, należy wykorzystać dekle zamontowane na zbiorniku. We wszystkich dwóch wielkościach oczyszczalni, zbiorniki technologiczne pełnią rolę osadnika gnilnego, w którym następują zarówno procesy oczyszczania mechanicznego (sedymentacja i flotacja), jak i biologicznego (denitryfikacja). Osadnik gnilny jest również zabezpieczony przed wypłynięciem grubszych frakcji ścieków do drugiego etapu oczyszczania (drenażu rozsączającego). Rolę zabezpieczenia stanowi w tym przypadku kosz filtracyjny w postaci płaszczyzn z tworzywa PE, który należy regularnie płukać pod bieżącą wodą. Wstępnie podczyszczone ścieki bytowo-gospodarcze przepływają ze zbiornika gnilnego do polietylenowej studzienki rozdzielczej. Element rozdzielczy ma za zadanie równomiernie rozprowadzić podczyszczone w zbiorniku ścieki do poszczególnych nitek drenażu rozsączającego, jako końcowego procesu oczyszczania (tlenowa obróbka ścieków). Drenaż Drenaż rozsączający stanowi układ naciętych rur z tworzywa sztucznego o średnicy 110 mm x 2,2 w rozstawach minimum 1,5 m. Poprzez otwory w rurach, ścieki powoli przesączają się do gruntu. Rury należy ułożyć w wykopach o szerokości cm na głębokości cm w warstwie żwiru o granulacji około 4 cm i przykryć geowłókniną przepuszczającą powietrze i wodę. Rolą geowłókniny jest zabezpieczenie rur i podsypki żwirowej przed ziemią służącą do zasypania wykopu. Końce ciągów drenażowych są zakończone kominkami wentylacyjnymi, wyprowadzonymi na wysokość ok. 0,5 m nad powierzchnię terenu. Ilość rur drenażu rozsączającego w oferowanych zestawach oczyszczalni Roth została dobrana proporcjonalnie do ilości ścieków i przepuszczalności gruntu (grunt przepuszczalny). 13

14 Charakterystyka rodzajów gruntu na potrzeby drenażu rozsączającego Rodzaj gruntu Czas wsiąkania wody 12,5 dm 3 [min] Ocena przepuszczalności gruntu A (pospółka, żwir, piasek gruboziarnisty) < 20 bardzo dobra B (średnie i drobne piaski, piasek gliniasty) dobra C gliny piaszczyste umiarkowana D glina lub ił z domieszką piasku >180 zła Najlepszymi właśnościami charakteryzują się grunty A i B. Dla gruntów kategorii C zaleca się wybrać już inny sposób oczyszczania ścieków. Dopuszczalne obciążenia drenów Głębokość zalegania wody gruntowej od drenu [m] Jednostkowa długość drenów [m/m] dla kategori gruntu A B C Źródło: Leksykon przydomowych oczyszczalni ścieków Z. Heidrich >1, ,5 7, Przykładowy schemat drenażu rozsączającego dla 6-ciu osób ca.1,5% system niskiej wentylacji ca. 1,5% ca. 1,5% ca. 1% ca. 1% studzienka rozdzielcza 14

15 Oczyszczalnia ROTH MicroSeptic ceny netto Artykuł Opis artykułu Numer katalogowy Cena Zestaw oczyszczalni do 4-ech mieszkańców - osadnik gnilny PEHD 2000 l - 1 szt. - kosz filtracyjny z wypełnienieniem z kształtek PE - 1 szt. - rura pełna PCV 110 x 2,2/ 1,0 mb - 2 szt. - rura pełna PCV 110 x 2,2/ 1,5 mb - 1 szt. - rura pełna PCV 110 x 2,2/ 2,0 mb - 2 szt. - rura drenażowa nacinana PCV 110 x 2,2 / 2,0 mb - 16 szt. - studzienka rozdzielcza PE 1 x wlot i 3 x wylot - 1 szt. - kolano PCV 110/90-4 szt. - wywiewka PP szt. - geowłóknina rolka szer. 0,5 x 50 mb - 1 szt Zestaw oczyszczalni do 6-ciu mieszkańców - osadnik gnilny PEHD 3000 l - 1 szt. - kosz filtracyjny z wypełnienieniem z kształtek PE - 1 szt. - rura pełna PCV 110 x 2,2/ 1,0 mb - 3 szt. - rura pełna PCV 110 x 2,2/ 1,5 mb - 1 szt. - rura pełna PCV 110 x 2,2/ 2,0 mb - 2 szt. - rura drenażowa nacinana PCV 110 x 2,2 / 2,0 mb - 24 szt. - studzienka rozdzielcza PE 1 x wlot i 3 x wylot - 1 szt. - kolano PCV 110/90-5 szt. - wywiewka PP szt. - geowłóknina rolka szer. 0,5 x 50 mb - 1 szt. Zestaw należy uzupełnić o systemowy pakiet płyt styropianowych , ,- Wyposażenie uzupełniające Systemowe płyty styropianowe Przeznaczone dla zestawu oczyszczalni MicroSeptic do 6-ciu osób. Komplet zawiera 2 szt. płyt na osadnik gnilny 3000 l Studzienka kontrolna* Wymiary: DN 300 h = 630 mm * wymagane 2 szt. studzienek w przypadku konieczności głębszego posadowienia osadnika gnilnego Rura drenażowa nacinana PCV 110-2,0 mb Rura PCV 110-1,0 mb - 1,5 mb - 2,0 mb Daszek wentylacyjny PP 110 Kolano PCV 110/ Studzienka rozdzielcza PE z deklem - 1 x wlot 110 i 3 x wylot 110 Wymiary: DN 300 h = 730 mm Geowłóknina Wymiary: szer. 0,5 x 50 mb/rolka PLN/kpl. 129,- 149,- 22,- 12,- 18,- 22,- 10,- 4,75 179,- 88,- Osadniki gnilne Osadnik gnilny 2000 l Wymiary zbiornika ciężar L x B x H [mm] [kg] 2020 x 880 x Osadnik gnilny 3000 l Wymiary zbiornika ciężar L x B x H [mm] [kg] 2630 x 880 x , ,- 15
