Instalacja sieci koncentrycznej RTV w module mieszkalnym platformy PETROBALTIC Projekt techniczny

Transkrypt

1 Instalacja sieci koncentrycznej RTV w module mieszkalnym platformy PETROBALTIC Dot: Umowa nr LPB/AN/ /2018 Obiekt: Inwestor/ Użytkownik: Nr dokumentu: Moduł mieszkalny (nadbudówki) platformy PETROBALTIC LOTOS Petrobaltic S.A zm.01 Gdynia, Maj 2018

2 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC Tabela projektu Numer projektu ELECOM: Numer zlecenia ELECOM: 051/2018 Data Opracował Sprawdził Wydał Dariusz Chmielowiec Michał Nalepa Bartłomiej Szwed Rejestr zmian dokumentu Wersja opis zmian wykonał data Zm 00 Wersja pierwsza dokumentu D.CH Zm 01 Uwzgledniono uwagi Lotos Petrobaltic D.CH wg. a z dn Strona 2 z 11

3 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC Spis treści 1 Informacje ogólne Przedmiot opracowania Podstawa prawna i techniczna opracowania Zakres opracowania Opis techniczny Opis obiektu Opis systemu Dobór sprzętu Pole antenowe Stacja czołowa Wyposażenie do odbioru RTV Ustawienie anten (azymuty anten) Antena telewizji naziemnej Antena telewizji satelitarnej Zestawienie materiałów Uwagi dla użytkownika systemu Załączniki Strona 3 z 11

4 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC 1 Informacje ogólne 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt techniczny instalacji sieci koncentrycznej RTV w module mieszkalnym (nadbudówce) platformy Petrobaltic. 1.2 Podstawa prawna i techniczna opracowania Podstawą niniejszego opracowania jest umowa LPB/AN/ /2018 z dnia roku. Podstawę techniczną opracowania stanowią: - Wizja lokalna i wykonane pomiary w dniu r - Rysunki i schematy dotychczasowej sieci RTV otrzymane od użytkownika końcowego (kierownik platformy) - Wymagania klienta i uzgodnienia z użytkownikiem końcowym (kierownik platformy) - Obowiązujące normy i zalecenia 1.3 Zakres opracowania Opracowanie obejmuje projekt techniczny instalacji sieci koncentrycznej RTV w module mieszkalnym platformy Petrobaltic. Na podstawie analizy potrzeb i technicznych rozwiązań dobrano optymalne urządzenia stacji czołowej systemu RTV (modulatory, wzmacniacz), anten odbiorczych dla naziemnej telewizji cyfrowej DVB-T oraz telewizji satelitarnej DVB-S2, rozmieszczenie i kierunkowanie anten. Projekt nie obejmuje technologii montażu i uruchomienia systemu. Wymienione w zestawieniu materiałów elementy składowe systemu są propozycją jednakże ich dobór nie jest przypadkowy ze względu na ich parametry oraz właściwe funkcjonowanie systemu. Projekt nie obejmuje uzgodnień abonenckich związanych z odbiorem wybranych serwisów. Z uwagi na fakt, iż część serwisów jest kodowana, a dostęp do nich płatny, wymagane jest aby użytkownik we własnym zakresie ustalił w oparciu o projektowane wyposażenie z jakich serwisów i taryf będzie korzystał. Następnie powinien podpisać stosowne umowy abonenckie i uzyskać prawidłowe ( niesparowane) karty dostępowe do włożenie do stacji czołowej. Strona 4 z 11

5 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC 2 Opis techniczny 2.1 Opis obiektu Projekt obejmuje pomieszczenia usytuowane na pięciu pokładach modułu mieszkalnego. Poszczególne pomieszczenia na poziomach 1-5 mają charakter mieszkalny, wypoczynkowy lub biurowy. Na 5 poziomie nadbudówki znajduje się pomieszczenie serwerowni do którego zostało doprowadzone okablowanie koncentryczne z obecnych gniazd abonenckich. W tym pomieszczeniu zostało przewidziane również miejsce dla dekoderów, modulatorów, urządzeń wzmacniających sygnał i innych elementów stacji czołowej. Wszystkie urządzenia stacji czołowej należy zamontować w szafie typu rack 19. Do szafy systemu RTV należy doprowadzić sygnały z anten zewnętrznych. W tym celu wymagane jest ułożenie okablowania w relacji szafa RTV antena DVB-T oraz szafa RTV antena (1 linia dla anteny telewizji naziemnej DVB-T i 8 linii dla anteny telewizji satelitarnej DVB-S. Okablowanie należy wykonać w oparciu o niskostratny kabel koncentryczny żelowany CommScope F6TSV-APD. Z uwagi na parametry pasmowe zainstalowanych rozdzielaczy sygnału, istniejąca już instalacja sieci RTV nie pozwala na bezpośrednią dystrybucję sygnału telewizji satelitarnej DVB-S do poszczególnych gniazd. W związku z powyższym projektuje się ułożenie dodatkowego okablowania między szafą RTV a wybranymi pomieszczeniami modułu gdzie zostaną zamontowane dekodery indywidualne. Okablowanie należy wykonać w oparciu o niskostratny przewód koncentryczny Commscope F6TSV. W pomieszczeniach przewody należy zakończyć gniazdem ściennym TV-. Wymagane jest zamontowanie na zewnątrz modułu mieszkalnego zewnętrznej anteny do odbioru telewizji naziemnej DVB-T oraz czaszy anteny satelitarnej do odbioru telewizji satelitarnej DVB-S. Stosunkowo duża odległość między docelową lokalizacją platformy a nadajnikiem telewizji naziemnej (ponad 100km) niezbędne jest zastosowanie kierunkowej anteny DVB-T o dużym zysku antenowym. Z uwagi na surowe warunki środowiskowe miejsca instalacji (wilgoć i wiatr), należy zastosować anteny o solidnej konstrukcji i wysokiej odporności na warunki panujące na morzu. Miejsce montażu obydwu anten jest silnie uzależnione od kursu ustawienia platformy na docelowej pozycji. Zarówno antena telewizji naziemnej jaki antena telewizji satelitarnej, powinny mieć czysty widok na kierunki południowe. To znaczy po ustawieniu anten w kierunku południowym, nie mogą ich przysłaniać żadne konstrukcje, nogi platformy, nadbudówki itp. 2.2 Opis systemu Zgodnie z postawionymi założeniami projektowany system RTV ma zapewnić odbiór naziemnej telewizji cyfrowej w standardzie DVB-T oraz satelitarnej telewizji DVB-S/S2. Projektowana stacja czołowa odbiera sygnał z anteny telewizji naziemnej DVB-T oraz anteny telewizji satelitarnej DVB-S/S2. Sygnał telewizji naziemnej trafia do dwóch regeneratorów celem wzmocnienia i naprawy błędów w odebranym sygnale. Natomiast sygnał telewizji satelitarnej poprzez multiswitch trafia do czterech remultiplekserów w których sygnał DVB-S jest konwertowany na wyjściu do standardu DVB-T. Każdy z czterech remultiplekserów posiada wbudowane trzy odbiorniki DVB-S i dwa modulatory DVB- T, dzięki czemu możliwe jest jednoczesne odbieranie kanałów z 12 transponderów satelitarnych i umieszczenie zdekodowanych kanałów w 8 nowych multipleksach DVB- T. Obydwa sygnały (sygnał telewizji naziemnej i sygnał telewizji satelitarnej) po wstępnym wzmocnieniu są sumowane i ponownie multipleksowane w nowe paczki (Multipleksy). We efekcie czego, na wyjściu remultiplekserów uzyskuje się jeden strumień multipleksów DVB-T który zawiera Strona 5 z 11

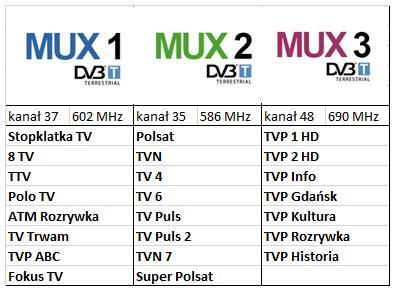

6 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC kanały telewizji naziemnej i satelitarnej. Takie rozwiązanie pozwala na dystrybucję kanałów z telewizji satelitarnej w całej sieci RTV która nie jest przystosowana do przesyłania sygnału satelitarnego. Zestaw 4 remultiplexerów pozwala na odbiór maksymalnie 12 transponderów satelitarnych i przetworzenia sygnałów do 8 mulitpleksów MUX DVBT. Całość może dostarczyć maksymalnie 48 kanałów w jakości obrazu SD lub kanałów w jakości HD. Ograniczeniem takiego rozwiązania brak możliwości oglądania kanału satelitarnego poza listą zaprogramowanych w stacji czołowej. Z tego względu projektuje się zastosowanie multiswitch-a i ułożenie nowych dodatkowych linii do wybranych pomieszczeń modułu, w których zostanie zamontowane gniazdo z bezpośrednim sygnałem. W tych pomieszczeniach użytkownik będzie mógł podłączyć indywidualny dekoder satelitarny. Dzięki takiemu rozwiązaniu, w wybranych pomieszczeniach możliwe jest zamontowanie dekodera satelitarnego dowolnego usługodawcy. Dodatkowo system pozwala na podłączenie zewnętrznych źródeł sygnału (obrazu i dźwięku) przez złącze HDMI i/lub złącze A/V - chinch. Sygnał doprowadzony do tych złącz jest przetworzony w dwóch dodatkowych modulatorach DVB-T dzięki czemu może być odbierany we wszystkich odbiornikach (telewizorach) podłączonych do gniazd abonenckich sieci RTV. W takim rozwiązaniu sygnał z zewnętrznych urządzeń (kamera, dekoder, odtwarzacz DVD) jest dostępny w odbiornikach jako dodatkowy kanał telewizyjny. 2.3 Dobór sprzętu Pole antenowe Zestawienie elementów do odbioru przekazów telewizyjnych nadawanych z nadajnika Gdynia - Chwaszczyno, oraz z przekazów satelitarnych (Astra + Hot Bird) 1) Czasza satelitarna x7906 o optymalnym rozmiarze (zysku) i poziomie narażenia na wiatr któremu antena będzie poddawana w miejscu pracy. Rekomenduje się czaszę aluminiową ze względu na warunki morskie. 2) Projektowane konwertery LNB pracujące w układzie zeza dają możliwość jednoczesnego odbioru przekazów satelitarnych z obu satelitów (słabszego HotBird, oraz mocniejszej ASTRY). Pozycja Hot Bird 13 w ognisku czaszy, pozycja ASTRA 19,2 z odbicia. 3) Do odbioru przekazów naziemnych projektuje się antenę TELEVES DAT HD LR z filtrem LTE. Zysk anteny to 47 dbi (19 dbi w trybie pasywnym+ wzmacniacz). 4) Dystrybucja sygnałów satelitarnych do modułów stacji czołowej T0X przez Multiswitch 9/16. Ułatwi to konfigurację stacji i przyszłą zmianę nastaw stacji bez konieczności przełączeń kabla doprowadzającego sygnał do modułu. Dodatkowe wyjścia multiswitch-a zostaną wykorzystane do dostarczenia kompletu sygnałów do dekoderów w wybranych pomieszczeniach platformy. Strona 6 z 11

7 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC Stacja czołowa W ramach stacji czołowej został dobrany niżej opisany zestaw urządzeń służących do przetworzenia sygnałów źródłowych (, DVBT, HDMI, AV) do postaci odbieralnej bezpośrednio przez odbiorniki TV. 1) Do odbioru, przetworzenia, oraz deszyfrowania kanałów odbieranych z przekazów satelitarnych przewidziano zestaw czterech remultiplekserów Pojedynczy moduł posiada 3 odbiorniki satelitarne (DVB-S/S2), złącze CI do zainstalowania modułów Cam oraz kart nadawców kodowanych treści, multiplekser, oraz 2 modulatory wyjściowe DVB-T. Zestaw 4 modułów umożliwi odbiór 4 x 3 = 12 transponderów satelitarnych. Na wyjściach modułów możliwa jest dystrybucja treści mieszczących się na 8 multipleksach DVB-T (8 x 31 Mbit / s). Moduł CAM może pracować na wybranej pozycji wejściowej (INPUT A, INPUT B, INPUT C) lub na wyjściu OUT 1. 2) Ze względu na lokalizację platformy i prawdopodobne trudności w odbiorze sygnału DVB T, do przetwarzania i regeneracji sygnałów naziemnych projektuje się zestaw dwóch podwójnych modułów 5651 (DVBT2 / DVBT). Moduł przetwarzając odebrany sygnał DVB-T, dzięki zastosowanym układom korekcyjnym naprawia go z błędów, tak iż BER wyjściowy jest lepszy od wejściowego. 3) Do zarządzania stacją czołową przewidziano moduł CDC (5559) który umożliwia pełną konfigurację modułów 5643 oraz 5651, odczyt stanu ich pracy, oraz identyfikację stanów alarmowych. 4) Do współpracy z zewnętrznymi źródłami sygnałów, przewidziano zestaw dwóch modulatorów posiadających w sumie 4 wejścia CVBS / AV oraz 2 wejścia HDMI. Źródłami sygnałów mogą być obrazy z kamer, odtwarzacze DVD, tunery, obrazy generowane przez komputer etc. Zestaw dwóch modulatorów w elastyczny sposób umożliwi dystrybucje wymaganych treści do każdego odbiornika TV połączonego z instalacją telewizyjną platformy. 5) Jako wzmacniacz dystrybucyjny całego systemu telewizyjnego zakłada się wzmacniacz DT Kom. Realizację funkcji MUTE systemy telewizyjnego planuje się przez odłączanie zasilania 230 V AC wzmacniacza DT Kom co skutkuje zanikiem sygnału. Tabela 1 Wykaz kanałów telewizyjnych systemu naziemnej telewizji DVB-T (nadajnik Chwaszczyno) Strona 7 z 11

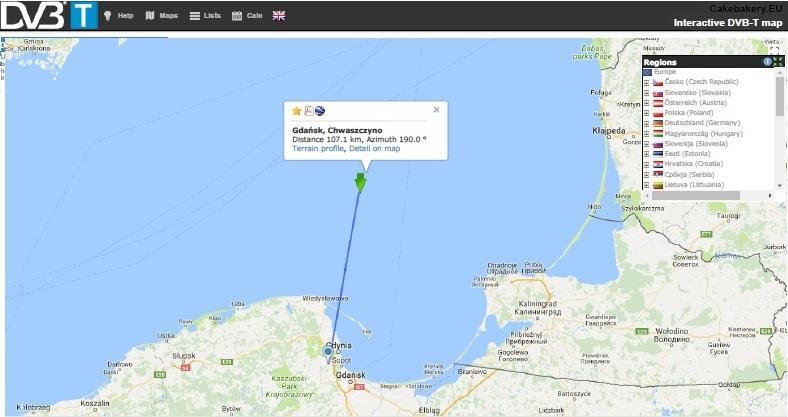

8 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC Wyposażenie do odbioru RTV Do odbioru sygnału RTV/ niezbędne jest wyposażenie pomieszczeń modułu w urządzenia i elementy takie jak: - Odbiorniki telewizory LED FullHD z wbudowanym dekoderem DVB-T MPEG-4 Do kabin projektuje się telewizory o przekątnej ekranu 32 Do miejsc publicznych projektuje się telewizory o przekątnej ekranu od 40 do 55 - Uchwyty ścienne dla telewizorów Projekt nie obejmuje określenia dokładnej lokalizacji telewizorów w pomieszczeniu ani technologii montażu uchwytu. Użytkownik wykona to we własnym zakresie w terminie późniejszym. - Sznury abonencie typ IEC długość od 1m do 15m na zamówienie według potrzeb na obiekcie - Indywidualne dekodery satelitarne 2.4 Ustawienie anten (azymuty anten) Miejsce instalacji anteny telewizji naziemnej i anteny telewizji satelitarnej zostały przedstawione na rysunku (Schemat rozmieszczeniowy) w załączniku nr 2. Poniżej zostało opisane dokładne ustawienie (ukierunkowanie) anten dla poprawnego odbioru sygnałów Antena telewizji naziemnej Antena telewizji naziemnej DVB-T powinna być ustawiona na stację nadawczą Chwaszczyno. Znając docelową pozycję platformy i lokalizację nadajnika został wyznaczony azymut dla anteny telewizji naziemnej DVB-T Rysunek 1 Azymut anteny telewizji naziemnej Strona 8 z 11

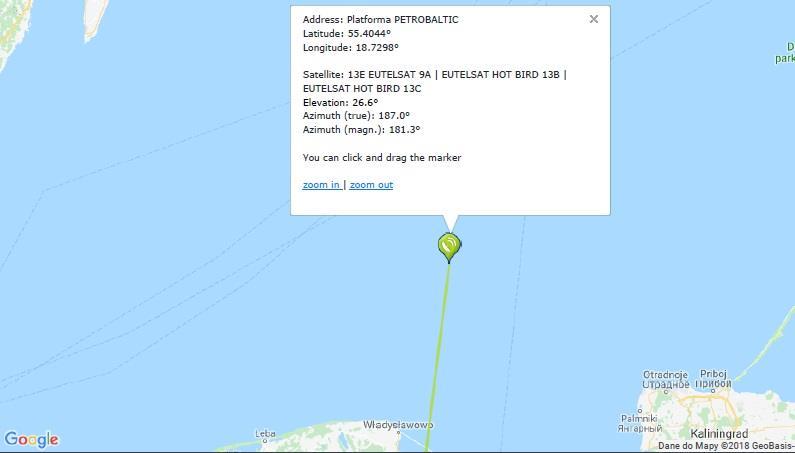

9 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC Do wyznaczenia azymutu anteny odbiorczej, jako jej pozycję przyjęto współrzędne pozycji platformy (podane przez Użytkownika), tj: N E Wyznaczony azymut anteny wynosi: Az = Antena telewizji satelitarnej Do wyznaczenie azymutu i elewacji anteny telewizji satelitarnej DVB-S zostały przyjęte poniższe założenia: Antena nastawiona na odbiór satelity: HOT BIRD 13B Pozycja anteny odbiorczej (pozycja platformy): N (w zapisie dziesiętnym ) E (w zapisie dziesiętnym ) Rysunek 2 Azymut i elewacja anteny telewizji satelitarnej Wyznaczone azymut i elewacja anteny wynoszą: Az = El = 26.6 Skręt LNB = 3.9 Strona 9 z 11

10 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC 3 Zestawienie materiałów Lp. Element systemu numer kat. ilość jednostka 1 2 Antena DAT HD LR z systemem BOSS - automatyczny balans wzmocnienia, Televes, filtry przeciwzakłóceniowe LTE - 47 dbi (BOSS ON) Czasza satelitarna HQ, Televes White, Lustro - aluminium, zawierzenie PR - stal galwanizowana, 1050 mm, 39,98 dbi szt. X szt. 3 Uchwyt ZEZ do czaszy x7906, odlewany X szt. 4 NevoSwitch 9 /16 z zasilaczem szt. 5 Konwerter QUATTRO, Televes szt Moduł regeneratora DVBT/ DVBT2 - COFDM, CI, TWIN - podwójny, Zasilacz impulsowy do systemu T0X, Wyjścia dostarczające komplet potrzebnych napięć. Moduł REMUX DVB-S2 / DVB-T (XPSK / COFDM). Filtracja serwisów, MSD deszyfrowanie wieloserwisowe, remultipleksacja. 3 źródłowe transpondery do 2 MUX DVB-T Moduł do zarządzania stacją zdalnie po protokole IP Modulator cyfrowy TWIN z ENKODEREM, 2 x HDMI / CVBS wyjście 1 MUX DVBT Modulator cyfrowy QUAD z ENKODEREM, 4 x AV / CVBS, wyjście 1 MUX DVBT szt szt szt szt szt szt. 12 Wzmacniacz dystrybucyjny DT KOM szt. 13 Spliter symetryczny 8 drożny (12 db) szt. 14 Złącze typ F do kabli koncentrycznych szt. 15 Kabel koncentryczny CommScope F6TSV - b.d. mb 16 Gniazdo abonenckie ścienne szt. 17 Gniazdo abonenckie ścienne RTV szt. 18 Ramka do montażu w szafie 19 cali szt. 19 Telewizor LED FullHD 32 cale - b.d. szt. 20 Telewizor LED FullHD 50 cali - b.d. szt. 21 Uchwyt ścienny do telewizora - b.d szt. 22 Sznur abonencki IEC-IEC do telewizora b.d szt. Indywidualny odbiornik satelitarny z 23 dekoderem - 7 szt. 23 Sznur abonencki IEC długość od 1m do 15m według potrzeb - 40 szt. 24 Wspornik dla anteny telewizji naziemnej - 1 szt. Strona 10 z 11

11 Sieć RTV Nr dok.: zm.01 Obiekt: Platforma PETROBALTIC 25 Wspornik dla anteny telewizji satelitarnej - 1 szt. Szafa typu rack 19" dla podzespołów stacji 26 czołowej - 1 szt. Kabel koncentryczny CommScope F6TSV- 27 APD do relacji na zewnątrz obiektu (anteny < > szafa rack RTV) - b.d. mb Tabela 2 Zestawienie materiałów dla systemu odbioru i dystrybucji -RTV 4 Uwagi dla użytkownika systemu - Wykonawstwo i konserwację zaprojektowanego systemu należy zlecić wyspecjalizowanej firmie, która posiada odpowiednio przeszkolonych pracowników. Wykonawca oraz konserwator powinien być akceptowany przez producenta zastosowanych urządzeń i posiadać wymagane uprawnienia do wykonywania prac na obiektach firmy Lotos Petrobaltic. - Po przekazaniu instalacji do eksploatacji należy zlecić w/w firmie stałą konserwację zapewniając prawidłowość funkcjonowania systemu. - Użytkownik systemu jest odpowiedzialny za prowadzenie zeszytu kontrolnego, w którym należy zamieszczać wszystkie uwagi dotyczące pracy systemu: - regularne kontrole instalacji i urządzeń - dokonywanie naprawy, zmiany i uzupełnienia w instalacji - wszystkie alarmy i uszkodzenia - Podczas prowadzenia prac (instalacyjno-montażowych) należy zapewnić: - nadzór autorski - nadzór inwestorski - Odbiór prac powinien odbyć się po wykonaniu całego systemu zgodnie z opracowaną dokumentacją roboczą. - W odbiorze powinien brać udział wykonawca i użytkownik systemu 5 Załączniki Rysunek nr (Schemat blokowy systemu) Rysunek nr (Schemat rozmieszczenia elementów) Strona 11 z 11

12 POZIOM DACHU MODUłU Antena telewizji naziemnej DVB-T Antena telewizji satelitarnej DVB-S LER RTV-0114S arkusz 2 1x kabel elowany CommScope F6TSV-APD 8x kabel elowany CommScope F6TSV-APD RTV-0401S RTV-0404S RTV-0407S RTV-0402S arkusz 2 arkusz 2 arkusz 2 arkusz 2 RTV-0005 arkusz 2 RTV-0004 RTV-0003 arkusz 2 arkusz 2 RTV-0002 RTV-0001 arkusz 2 arkusz 2 Multiswitch Rozdzielacz sygnażu Sygnaż HDMI Sygnaż A/V 5338 Wzmacniacz sygnażu x Zasilacz, Moduż zarządzania stacją, Regeneratory (modulatory) DVB-T, Remultiplekser DVB-S2/DVB-T, Modulatory z wej. HDMI oraz wej. A/V

13 POZIOM 1 POZIOM 2 POZIOM 3 POZIOM 4 LER RTV-0114S arkusz 1 RTV-0005 arkusz 1 RTV 2.01 RTV-0201 RTV-0004 arkusz 1 CABIN 2.01 RTV 2.02 RTV-0003 arkusz 1 RTV-0202 RTV 3.01 RTV-0002 arkusz 1 CABIN 2.02 RTV-0301 RTV 4.01S RTV 2.03 CABIN 2.03 RTV 2.04 CABIN 2.04 RTV 2.05 CABIN 2.05 RTV 2.06 CABIN 2.06 RTV 2.07 CABIN 2.07 RTV 2.10 RTV-0203 RTV-0204 RTV-0205 RTV-0206 RTV-0207 RTV-0210 RTV-S-005 MULTITAP (HIRSCHMANN AFC 2081) 2,03 RTV-0004 HEALTH OFFICE 3.01 RTV 3.02 RTV-0302 CABIN 3.02 RTV 3.03 RTV-0303 CABIN 3.03 RTV 3.04 RTV-0304 CABIN 3.04 RTV 3.05 RTV-0305 CABIN 3.05 RTV 3.06 RTV-0304 RTV-0306 CABIN 3.06 RTV 3.08 RTV-S-003 MULTITAP (HIRSCHMANN AFC 2081) RECR.DAY ROOM 4.01 RTV 4.04S OFFICE AREA 4.04 RTV 4.07S RECR SMOKE ROOM 4.07 RTV 4.02S OFFICE/HELI LOUNGE 4.02 RTV 4.01 RTV-0401 RECR.DAY ROOM 4.01 RTV 4.02 RTV-0402 RTV-0401S RTV-0404S RTV-0407S RTV-0402S RTV-0001 arkusz 1 arkusz 1 arkusz 1 arkusz 1 arkusz 1 RTV 1.14S FITNESS AREA 2.10 RTV-0308 OFFICE/HELI LOUNGE 4.02 MESS ROOM 1.14 RTV 1.07 RTV-0107 TEA ROOM 1.07 RTV 1.14A RTV-0114A MESS ROOM 1.14 RTV 1.14B RTV-0114B MESS ROOM 1.14 RTV 1.15 RTV-0115 GALLEY 1.15 RTV 2.15 CABIN 2.15 RTV 2.16 CABIN 2.16 RTV 2.17 CABIN 2.17 RTV-0215 RTV-0216 RTV-0217 RTV-S-004 MULTITAP (HIRSCHMANN AFC 2081) 2,15 CABIN 3.08 RTV 3.09 CABIN 3.09 RTV 3.14 CABIN 3.14 RTV 3.15 CABIN 3.15 RTV 3.16 CABIN 3.16 RTV-0309 RTV-0314 RTV-0315 RTV-0316 RTV-S-002 MULTITAP (HIRSCHMANN AFC 1641) 3,03 3,15 RTV 4.03 RTV-0403 OFFICE AREA 4.03 RTV 4.04 RTV-0404 OFFICE AREA 4.04 RTV 4.07 RTV-0407 REC SMOKE ROOM 4.07 RTV 4.13 RTV-0413 RADIO ROOM 4.13 RTV-S-001 MULTITAP (HIRSCHMANN AFC 2081) 4,01 LEGENDA Typ kabla obecnych linii: Istniejące gniazdo antenowe sygnańu DVB-T HIRSCHMANN TYPE EDC 01 Nowe gniazdo antenowe sygnańu DVB-T Nowe gniazdo antenowe sygnańu / DVB-S2 Rezystor ko cowy HIRSCHMANN TYPE RFC 75 HIRSCHMANN TYPE KOKA 799 Typ kabla nowych linii wew: CommScope F6TSV Typ kabla nowych linii zew: CommScope F6TSV-APD

14 POZIOM 1 RTV 1.14A P-005 Lockerroom Male Area 37 m P-074 A30 A30 shower bath 1.5 m Toilet P m P-075 P-006 shower bath 1.3 m2 Corridor 3.9 m Stairway 1.12 RTV Tea Room 12 m P-105 A30 Corridor 4,8 m ABB Galley Area 35 m P-104 Messroom Area 45 m ABB Toilet 2 m Toilet 1.5 m2p Corridor 5.4 m COOL STATION Dry store Area 12 m Cold room Area 7 m2 1.19HATCH IN Toilet 1.3 m2 P-002 COMPACTOR CEILING 1.10 P-103 P-080 P-071 P-079 P-078 A30 LEVEL 1 smokers area EL42650 T.O.B. Lockerroom Female Area 12 m DN50 RTV 1.07 UTILITY SHAFT1.13 Freezer Area 7 m RTV 1.14S P-102 P-073 P-072 RTV 1.14B P-001 P-077 P-076 REEFER SOCKET BRIDGE C3-C2 TOP OF GRATING EL 42730

15 POZIOM 2 RTV 2.01 RTV 2.02 RTV-S-005 RTV 2.03 RTV 2.04 RTV 2.05 RTV 2.06 RTV Corridor 24 m RTV 2.10 Laundry Fitness Area Area 12 m2 12 m Stairway 2.11 FIREMAN'S OUTFIT STORE 2.12 Linen store 2.13 LEVEL 2 EL46150 T.O.B. UTILITY SHAFT P-086 P-081 RTV-S-004 RTV 2.15 RTV 2.16 RTV 2.17 P-083 P-082 P-084 P-088 P-087

16 Pullman Bunk above single bunk Pullman Bunk above single bunk Pullman Bunk above single bunk Pullman Bunk above single bunk Pullman Bunk above single bunk POZIOM 3 RTV 3.02 RTV 3.03 RTV 3.04 RTV-S-003 RTV 3.05 RTV 3.06 Pullman Bunk above single bunk Pullman Bunk above single bunk Health office 2 (4) men Cabin 2 (4) men Cabin 2 (4) men Cabin 2 (4) men Cabin 2 (4) men Cabin Area 14,7m2RTV 3.01 Area 13.9m2 Area 13.9m2 Area 13.9m2 Area 13.9m2 Area 13.9m Pullman Bunk above single bunk Pullman Bunk above single bunk Pullman Bunk above single bunk Corridor 24 m Stairway 3.10 FIREMAN'S OUTFIT 3.11 STORE Linen store 3.12 LEVEL 3 EL49650 T.O.B UTILITY SHAFT 3.13 Captain 3.14 Chief 3.15 Client 3.16 RTV 3.08 RTV 3.09 P-121 P-092 RTV 3.14 RTV-S-002 RTV 3.15 RTV 3.16 P-090 P-089 P-091 P-094 P-093

17 POZIOM 4 RTV-S-001 RTV 4.02S RTV 4.02 RTV 4.03 RTV 4.04 RTV 4.13 Recreation dayroom Area 31 m RTV 4.01 RTV 4.01S Office Area Heli lounge Office Area Area 12 m2 12 m Office Area 12 m A60 Radio Room 4.13 RTV 4.04S Corridor 1,8 m Corridor 17 m Recreation smokers dayroom Area 25 m RTV 4.07 RTV 4.07S Stairway 4.08 Toilet Toilet 2.8 m2 2.8 m P-098 UTILITY SHAFT 4.11 A60 A60 Process Control Room 4.12 P-099 P-095 P-097 P-096 P-100 P-101

18 ABB ABB ABB ABB POZIOM 5 (DACH) M DN25 DN25 M DN50 M NAME DN50 M TRAFO 1300X850X1150 TRAFO 440X220X360 WALL CON. DN150 ' ROOF EL57150 T.O.B.

19 WIDOK BOKU NADBUDÓWKI PLANTROOM LER ROOM TYPE DOOR 1200X2100 DOOR 900X2100 DOOR 900X2100 H1-8 MCT 6x2 H1-5 DOOR 900X2100 COOL STATION

20 NAME NAME NAME NAME uk.pl-2000/6 Y= X= =55 24' 01.12''N l=018 43' 24.07"E
