1 VIESMANN VITOCAL 300-G Systemy pomp ciepła Wytyczne projektowe Pompa ciepła z napędem elektrycznym do ogrzewania i podgrzewu wody użytkowej w jedno- lub dwusystemowych instalacjach grzewczych. VITOCAL 300-G Typ BW/BWS, WW/WWS Typ BW/BWS: Pompa ciepła solanka/woda 6,2 do 17,6 kw. Typ WW/WWS: Pompa ciepła woda/woda 8,0 do 21,6 kw. Typ BW, WW: Do eksploatacji jednostopniowej lub jako 1. stopień dwustopniowej pompy ciepła. Typ BWS, WWS: Jako 2. stopień dwustopniowej pompy ciepła do zwiększania mocy w połączeniu z urządzeniem typu BW/WW. Duża różnorodność kombinacji dzięki możliwości łączenia modułów, także o różnej mocy. Ułatwiony transport dzięki mniejszym i lżejszym modułom. VITOCAL 300-G Typ BWC, WWC Typ BWC: Pompa ciepła solanka/woda 6,2 do 17,6 kw. Typ WWC: Pompa ciepła woda/woda 8,0 do 21,6 kw. Pompa ciepła o zwartej budowie z wbudowanymi pompami pierwotnymi i wtórnymi, zaworem przełącznym (ogrzewanie/ ciepła woda użytkowa) i armaturą zabezpieczającą. 9/2009

2 Spis treści Spis treści 1. Podstawy 1. 1 Pozyskiwanie ciepła... Przepływ ciepła... Pozyskiwanie ciepła za pomocą kolektorów gruntowych/sond gruntowych... Pozyskiwanie ciepła z wód gruntowych... 6 Sposoby eksploatacji... 8 Osuszanie budynku (wyższe zapotrzebowanie na ciepło)... 9 Stopień efektywności i roczny stopień pracy Chłodzenie Wykorzystanie źródła pierwotnego Hałas Dźwięk Moc akustyczna i ciśnienie akustyczne Rozchodzenie się dźwięku w budynkach Vitocal 300-G 2. 1 Opis wyrobu Zalety typu BW/BWS, WW/WWS Zalety typu BWC, WWC Stan fabryczny Dane techniczne... 1 Dane techniczne pomp ciepła solanka/woda: Typ BW/BWS i BWC... 1 Dane techniczne pomp ciepła woda/woda: Typ WW/WWS i WWC Wymiary dla typu BW/BWS, WW/WWS Wymiary dla typu BWC, WWC Wykresy mocy Pojemnościowy podgrzewacz wody 4. Wyposażenie dodatkowe instalacji 3. 1 Vitocell 100-V, typ CVW Obieg pierwotny Zestaw tulei zanurzeniowych do obiegu pierwotnego Czujnik ciśnienia obiegu solanki Czynnik grzewczy Tyfocor Stacja napełniania Pakiet wyposażenia dodatkowego obiegu solanki (zewnętrzny) Pakiet wyposażenia dodatkowego obiegu solanki (wewnętrzny) Pompa pierwotna Rozdzielacz solanki do kolektorów gruntowych Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych Obieg wtórny Moduły hydrauliczne Pompa wtórna Moduł odpowietrzający Przepływowy podgrzewacz wody grzewczej Mały rozdzielacz Chłodzenie Zestaw NC Zestaw AC Dodatkowe wyposażenie przyłączeniowe do zestawu AC Konwektory wentylatorowe Vitoclima 200-C Podgrzew wody użytkowej za pomocą podgrzewacza Vitocell 100-V, typ CVW Zestaw solarnych wymienników ciepła Grzałka elektryczna EHE... 4 Armatura zabezpieczająca wg normy DIN Anoda ochronna Podgrzew wody użytkowej z zewnętrznym wymiennikiem ciepła Kulowy zawór 2-drogowy z napędem elektrycznym (DN 32) Pompa ładująca podgrzewacza Wskazówki projektowe. 1 Zasilanie elektryczne i taryfy Procedura zgłoszeniowa Wymagania dotyczące ustawienia Minimalne odległości Min. kubatura pomieszczenia Podest dźwiękochłonny (przykład ustawienia lewostronnego) Przyłącza elektryczne ogrzewania i podgrzewu wody użytkowej Przyłącza hydrauliczne... 0 Przyłącza po stronie pierwotnej (solanka-woda)... 0 Przyłącza po stronie pierwotnej (woda-woda)... 2 Przyłącza po stronie wtórnej... 2 VIESMANN VITOCAL 300-G

3 Spis treści (ciąg dalszy). 4 Podzespoły możliwe do przyłączenia Wymiarowanie pompy ciepła... 7 Jednosystemowy sposób eksploatacji... 7 Eksploatacja monoenergetyczna... 8 Eksploatacja dwusystemowa... 8 Dodatek do podgrzewu wody użytkowej... 8 Dodatek przy eksploatacji z obniżoną temperaturą Źródła ciepła dla pomp ciepła solanka/woda... 9 Zabezpieczenie przed zamarzaniem... 9 Kolektor gruntowy... 9 Sonda gruntowa Naczynie zbiorcze do obiegu pierwotnego Przewody rurowe obiegu pierwotnego... 6 Dodatki do wydajności pompy (procentowe) przy eksploatacji z czynnikiem Tyfocor Źródło ciepła dla pomp ciepła woda/woda Wody gruntowe Ustalenie wymaganej ilości wody gruntowej Zezwolenie na instalację pomp ciepła woda gruntowa/woda Projekt wymiennika ciepła w obiegu pierwotnym Woda chłodząca Ogrzewanie/chłodzenie pomieszczeń Obieg grzewczy Obieg grzewczy i rozdzielenie ciepła Tryb chłodzenia Instalacje z buforowym podgrzewaczem wody grzewczej Przyłączony równolegle podgrzewacz buforowy wody grzewczej Podgrzewacz buforowy wody grzewczej do optymalizacji czasu pracy Podgrzewacz buforowy wody grzewczej do równoważenia przerw w dostawie prądu Jakość wody/zabezpieczenie przed zamarzaniem Podgrzew wody użytkowej Przyłącze po stronie wody użytkowej Opis funkcji podgrzewu wody użytkowej Połączenie hydrauliczne pojemnościowego podgrzewacza wody... 7 Połączenie hydrauliczne systemu zasilania podgrzewacza Tryb chłodzenia Konstrukcje i konfiguracja Funkcja chłodzenia natural cooling Funkcja chłodzenia active cooling Podgrzew wody w basenie Połączenie hydrauliczne basenu Dobór płytowego wymiennika ciepła Przyłączenie termicznej instalacji solarnej Podgrzew wody użytkowej w instalacji solarnej Wspomaganie ogrzewania przez instalację solarną Podgrzew wody w basenie przez instalację solarną Wymiarowanie solarnego naczynia zbiorczego VITOCAL 300-G VIESMANN 3

4 Spis treści (ciąg dalszy) 6. Regulator pompy ciepła 6. 1 Dodatkowe wyposażenie regulatora Stycznik pomocniczy Kontaktowy czujnik temperatury jako czujnik temperatury wody na zasilaniu instalacji Czujnik temperatury wody w podgrzewaczu Regulator temperatury wody w basenie kąpielowym Kontaktowy czujnik temperatury Silnik mieszacza Zestaw uzupełniający dla obiegu grzewczego z mieszaczem, ze zintegrowanym silnikiem mieszacza Zestaw uzupełniający dla obiegu grzewczego z mieszaczem, dla oddzielnego silnika mieszacza Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Wskazówka dot. Vitotrol Vitotrol Czujnik temperatury pomieszczenia Zewnętrzny zestaw uzupełniający H Rozdzielacz KM-BUS Vitocom 100, typ GSM Vitocom 200, typ GP Vitocom 300, typ FA... 9 Moduł komunikacyjny LON Przewód łączący LON do wymiany danych między regulatorami Przedłużacz przewodu łączącego Opornik obciążenia informacje dodatkowe 7. 1 Przepisy i wytyczne Słownik Adresy producentów Przegląd przebiegu projektowania instalacji pomp ciepła Obliczanie rocznego stopnia pracy Wykaz haseł VIESMANN VITOCAL 300-G

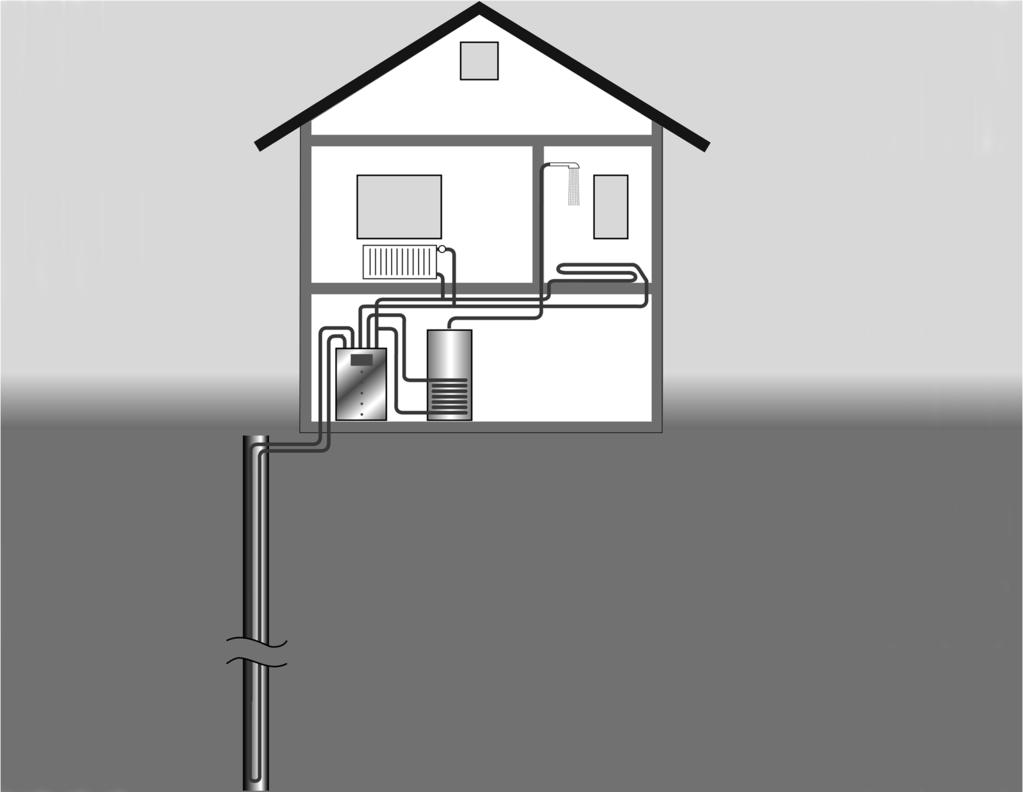

5 Podstawy 1.1 Pozyskiwanie ciepła Przepływ ciepła 1 Grunt lub Obieg studniowy Obieg pierwotny (solanka) Obieg chłodzący Instalacja grzewcza Źródło ciepła - grunt Kolektory płaskie i sondy gruntowe pobierają ciepło z gruntu. Obieg pierwotny (solanka) doprowadza to ciepło do obiegu chłodzącego pompy ciepła. Tam osiągany jest wyższy poziomu temperatury, wymagany w instalacji grzewczej. Woda jako źródło ciepła (obieg studni) Ciepło jest przenoszone do obiegu pierwotnego (solanka) z wody krążącej w obiegu studni. Od tego etapu przekazywanie ciepła odbywa się analogicznie jak w przypadku źródła ciepła, jakim jest grunt. W związku z tym wiele pomp ciepła solanka/woda można przekształcić w pompy ciepła woda/woda, wykorzystując w tym celu zestaw adaptacyjny. Pozyskiwanie ciepła za pomocą kolektorów gruntowych/sond gruntowych Pozyskiwanie ciepła za pomocą kolektorów gruntowych Ilość pobieranego ciepła gruntowego zależy od różnych czynników. Według aktualnego stanu wiedzy mocno przesiąknięty wodą grunt gliniasty szczególnie dobrze sprawdza się jako źródło ciepła. Zgodnie z doświadczeniem można przyjąć w obliczeniach właściwą wydajność poboru ciepła (wydajność chłodnicza) wynoszącą q E = 10 do 3 W/m 2 powierzchni gruntu jako średnią wartość roczną dla całorocznej (jednosystemowej) eksploatacji instalacji (patrz również rozdział Wskazówki projektowe ). W przypadku silnie piaszczystego gruntu wydajność poboru ciepła jest mniejsza. W tym wypadku w razie wątpliwości należy skonsultować się z geologiem. Regeneracja gruntu, z którego pobierane jest ciepło, następuje już w drugiej połowie okresu grzewczego dzięki wzrostowi napromieniowania słonecznego oraz opadom. Dzięki temu zapewniona jest dyspozycyjność gruntu jako zasobnika ciepła do celów grzewczych w następnym okresie grzewczym. Zasadniczo należy przestrzegać następujących wskazówek: W obrębie rur obiegu solanki nie wolno sadzić roślin głęboko ukorzeniających się. Nie wolno nakładać szczelnej powłoki ochronnej na powierzchnie nad kolektorem gruntowym. Powłoka taka utrudnia regenerację gleby. VITOCAL 300-G VIESMANN

6 Podstawy (ciąg dalszy) 1 1,2 do 1, m C B D E F D E C A G min. m A Pompa ciepła B Ogrzewanie niskotemperaturowe C Studzienka zbiorcza z rozdzielaczem solanki D Rozdzielacz solanki do kolektorów lub sond gruntowych (zasilanie) Pozyskiwanie ciepła za pomocą sond gruntowych W przypadku instalacji z sondami gruntowymi w normalnych warunkach hydrogeologicznych można przyjąć średnią wydajność poboru wynoszącą 0 W/m długości sondy (dane wg Niem. Stow. Inżynierów, VDI 4640). E Rozdzielacz solanki (powrót) F Kolektor gruntowy: Całkowita długość jednej pętli: 100 m G Sonda gruntowa (Duplex) Do wykonania odwiertów należy zatrudnić przedsiębiorstwo wiertnicze posiadające odpowiedni certyfikat wg arkusza roboczego DVGW W 120. Odwierty: Odwierty o głębokości < 100 m objęte są kompetencjami urzędów gospodarki wodnej. Na odwierty o głębokości > 100 m należy uzyskać zezwolenie Urzędu Górniczego. Pozyskiwanie ciepła z wód gruntowych Na wykorzystanie wód gruntowych należy uzyskać zezwolenie właściwych urzędów (np. Urząd Gospodarki Wodnej). W celu wykorzystania tego rodzaju ciepła konieczne jest wykonanie studni czerpalnej i chłonnej lub studni do wody przesączającej się. 6 VIESMANN VITOCAL 300-G

7 Podstawy (ciąg dalszy) 1 F D C min. m B A E A Pompa ciepła B Wymiennik ciepła obiegu pierwotnego C Studnia czerpalna z pompą Jakość wody powinna odpowiadać wartościom granicznym podanym w tabeli poniżej dla stali nierdzewnej (1.4401) i miedzi. Jeżeli te wartości graniczne nie będą przekraczane, można liczyć na bezproblemową eksploatację studni. Z powodu zmiennej jakości wody firma Viessmann zaleca dla wszystkich innych obszarów zastosowania, w tym studni standardowych, stosowanie skręcanego wymiennika ze stali nierdzewnej jako wymiennika ciepła obiegu pierwotnego (patrz też rozdział Projektowanie ). D Studnia chłonna E Kierunek przepływu wody gruntowej F Ogrzewanie niskotemperaturowe Skręcany wymiennik ze stali nierdzewnej jako wymiennik ciepła obiegu pierwotnego jest wymagany w następujących przypadkach: Nie ma możliwości utrzymania wartości granicznych dla miedzi. W przypadku wody z jezior i stawów. Wskazówka Obieg pierwotny po stronie solanki napełnić mieszanką przeciw zamarzaniu do temp. min. C. Odporność lutowanych z udziałem miedzi lub spawanych płytowych wymienników ciepła ze stali nierdzewnej na substancje zawarte w wodzie Wskazówka Poniższa tabela nie jest kompletna i służy jedynie jako pomoc orientacyjna. + W normalnych warunkach dobra odporność. 0 Zagrożenie korozją, szczególnie, gdy kilka czynników oceniono na 0. Nieodpowiedni. Składnik Stężenie mg/l Miedź Stal nierdzewna Pierwiastki organiczne Jeśli wykazano 0 0 Amoniak (NH 3 ) < > 20 0 Chlorek (CI ) < > Konduktancja < 10 µs/cm µs/cm + + > 00 µs/cm 0 Żelazo (Fe), rozpuszczone < 0,2 + + > 0,2 0 0 Wolne (agresywne) kwasy węglowe (CO 2 ) < > 20 0 Składnik Stężenie mg/l Miedź Stal nierdzewna Mangan (Mn), rozpuszczony < 0,1 + + > 0,1 0 0 Azotany (NO 3 ), rozpuszczone < > Wartość ph < 7, 0 0 7,-9,0 + + > 9,0 0 + Zawartość tlenu < 0,2 + + > 0,2 0 + Siarkowodór (H 2 S) < 0,0 + + > 0,0 0 Wodorowęglany (HCO 3 )/ < 1,0 0 0 siarczany (SO 2 4 ) > 1,0 + + Wodorowęglany (HCO 3 ) < > Glin (Al), rozpuszczony < 0,2 + + > 0,2 0 + Siarczany (SO 2 4 ) < > Siarczyn (SO 3 ) < VITOCAL 300-G VIESMANN 7

8 Podstawy (ciąg dalszy) 1 Składnik Stężenie mg/l Miedź Stal nierdzewna Wolny chlor gazowy (Cl 2 ) < > 0 Sposoby eksploatacji Sposób eksploatacji pomp ciepła zależy przede wszystkim od wybranych lub zainstalowanych systemów dystrybucji ciepła. W zależności od modelu, pompy ciepła Viessmann uzyskują temperatury na zasilaniu wynoszące do 6ºC. W celu zapewnienia wyższej temperatury na zasilaniu lub przy ekstremalnie niskiej temperaturze zewnętrznej, do pokrycia obciążenia grzewczego może być potrzebna dodatkowa wytwornica ciepła (eksploatacja monoenergetyczna lub dwusystemowa). W nowych budynkach zasadniczo istnieje możliwość wyboru systemu dystrybucji ciepła. Pompy ciepła uzyskują wysoki roczny stopień pracy tylko w połączeniu z systemami rozdziału ciepła o niskich temperaturach na zasilaniu (maks. 3 C). Eksploatacja jednosystemowa W przypadku eksploatacji jednosystemowej pompa ciepła jako jedyne urządzenie wytwarzające ciepło pokrywa całość zapotrzebowania budynku wg EN Warunkiem takiej eksploatacji jest zaprojektowanie systemu dystrybucji ciepła w sposób dostosowany do temperatury na zasilaniu niższej niż maksymalna temperatura na zasilaniu pompy ciepła. Przy wymiarowaniu pompy ciepła należy uwzględnić ewentualne dodatki w przypadku przerw w dostawie prądu i uregulowania w zakresie taryf specjalnych Zakładu Energetycznego. Eksploatacja dwusystemowa W eksploatacji dwusystemowej pompa ciepła uzupełniana jest w trybie grzewczym przez dodatkową wytwornicę ciepła, np. kocioł olejowogazowy. Wytwornica ciepła sterowana jest za pomocą regulatora pompy ciepła. Eksploatacja monoenergetyczna Dwusystemowy sposób eksploatacji, w którym dodatkowa wytwornica ciepła, np. sprężarka pompy ciepła, jest zasilana energią elektryczną. Jako dodatkową wytwornicę ciepła można stosować np. przepływowy podgrzewacz wody grzewczej w obiegu wtórnym. Przy typowych konfiguracjach instalacji moc grzewcza pompy ciepła jest przewidziana do pokrycia ok. 70 do 8% maks. wymaganego obciążenia grzewczego budynku (zgodnie z normą EN 12831). Udział pompy ciepła w rocznej eksploatacji grzewczej wynosi ok. 92 do 98%. Stopień pokrycia zapotrzebowania w przypadku eksploatacji monoenergetycznej Stopień pokrycia zapotrz. przez pompę cie w rocznej ekspl. grzewczej w % Udział pompy ciepła w maks. mocy grzewczej (DIN EN 12831) w % Udział stopnia pokrycia zapotrzebowania przez pompę ciepła w % w rocznej eksploatacji grzewczej (tylko ogrzewanie) standardowego budynku mieszkalnego w zależności od wybranej mocy grzewczej pompy ciepła w przypadku eksploatacji monoenergetycznej Ze względu na niższe koszty inwestycyjne całej instalacji pompy ciepła eksploatacja monoenergetyczna, szczególnie w nowych budynkach, może okazać się bardziej ekonomiczna niż jednosystemowo eksploatowana pompa ciepła. Eksploatacja dwusystemowa-równoległa W zależności od temperatury zewnętrznej i obciążenia grzewczego regulator pompy ciepła włącza dodatkowo drugą wytwornicę ciepła. Przy typowych konfiguracjach instalacji moc grzewcza pompy ciepła jest przewidziana do pokrycia ok. 0 do 70% maks. wymaganego obciążenia grzewczego budynku zgodnie z normą EN Udział pompy ciepła w rocznej eksploatacji grzewczej wynosi ok. 8 do 92%. Eksploatacja dwusystemowa-alternatywna Powyżej określonej temperatury zewnętrznej pompa ciepła całkowicie przejmuje na siebie ogrzewanie budynku (temperatura punktu biwalentnego). Poniżej temperatury punktu biwalentnego pompa ciepła wyłącza się i funkcję ogrzewania budynku przejmuje wyłącznie dodatkowa wytwornica ciepła (kocioł olejowo-gazowy). Przełączaniem między pompą ciepła i dodatkową wytwornicą ciepła steruje regulator pompy ciepła. Eksploatacja dwusystemowa-alternatywna nadaje się w szczególności do budynków z konwencjonalnym systemem rozdziału i oddawania ciepła (kaloryfery). 8 VIESMANN VITOCAL 300-G

9 Podstawy (ciąg dalszy) Udział stopnia pokrycia zapotrzebowania przy eksploatacji dwusystemowej Stopień pokrycia zapotrz. przez pompę ciep w rocznej ekspl. grzewczej w % Udział pompy ciepła w maks. mocy grzewczej (DIN EN 12831) w % Udział stopnia pokrycia zapotrzebowania przez pompę ciepła w % w rocznej eksploatacji grzewczej (tylko ogrzewanie) standardowego budynku mieszkalnego w zależności od mocy grzewczej pompy ciepła i wybranego rodzaju eksploatacji. Wskazówka Przy eksploatacji dwusystemowej-równoległej źródło ciepła (grunt) ze względu na dłuższe (w porównaniu z eksploatacją dwusystemowąalternatywną) okresy pracy musi zostać dostosowane do zapotrzebowania budynku na moc całkowitą. Taryfy zasilania sieciowego W celu umożliwienia ekonomicznego trybu pracy pomp ciepła, większość zakładów energetycznych (ZE) oferuje specjalne taryfy prądu. Pozwalają one zakładowi energetycznemu na czasowe przerwanie zasilania sieciowego dla pomp ciepła w okresach wysokiego obciążenia sieci energetycznej. W przypadku pomp ciepła z eksploatacją monoenergetyczną mogą to być zazwyczaj maks. 3 x 2 godziny przerwy w dostawie prądu w ciągu 24 godzin.w przypadku ogrzewania podłogowego przerwy w dostawie prądu nie mają istotnego wpływu na temperaturę pomieszczenia ze względu na dużą bezwładność systemu. W innych przypadkach czas przerwy w dostawie prądu można zniwelować poprzez zastosowanie buforowych podgrzewaczy wody grzewczej. W przypadku eksploatowanych dwusystemowo instalacji pomp ciepła całkowity czas przerw w dostawie prądu w trakcie trwania okresu grzewczego wynosi maks godzin. W tym czasie ogrzewanie budynku może całkowicie przejąć dodatkowa wytwornica ciepła. Wskazówka Okresy zasilania energią pomiędzy dwiema kolejnymi przerwami nie mogą być krótsze niż poprzedzająca je przerwa w dostawie prądu. 1 A Eksploatacja dwusystemowa-równoległa B Eksploatacja dwusystemowa-alternatywna Ze względu na niższe koszty inwestycyjne całej instalacji pompy ciepła, dwusystemowy sposób eksploatacji nadaje się w szczególności do istniejących instalacji kotła grzewczego w wyremontowanym budynku. Dla zasilania sieciowego bez przerw w dostawie prądu brak taryf specjalnych. W takim przypadku rozliczenie zużycia prądu przez pompę ciepła następuje całościowo, wraz ze zużyciem energii elektrycznej w domu lub zakładzie przemysłowym. Osuszanie budynku (wyższe zapotrzebowanie na ciepło) W zależności od rodzaju konstrukcji (np. monolityczny) nowe budynki zawierają dużą ilość wody związanej w jastrychu płytkowym, cementowym, tynku wewnętrznym itp. W celu uniknięcia uszkodzeń budynku, konieczne jest odparowanie związanej w ten sposób wody poprzez ogrzewanie. W porównaniu z normalnym ogrzewaniem budynku konieczne jest wówczas zwiększone zapotrzebowanie na ciepło. Pompa ciepła z pierwotnym źródłem nie jest przystosowana do tego typu zwiększonego zapotrzebowania na ciepło. Należy je pokryć za pomocą udostępnionych przez inwestora urządzeń osuszających lub poprzez wykorzystanie dodatkowego przepływowego podgrzewacza wody grzewczej (wyposażenie dodatkowe). Osuszanie jastrychu Na powierzchniach użytkowych (płytki, parkiet itp.) przed ich ułożeniem może znajdować się tylko niewiele szczątkowej wilgoci jastrychu. Zwiększone zapotrzebowanie na ciepło jest też konieczne przy osuszaniu jastrychu. Pompy ciepła powietrze/woda oraz solanka/woda pokrywają zwiększone zapotrzebowanie poprzez ogrzewanie dodatkowe zaprojektowane na potrzeby osuszania jastrychu, np. przepływowy podgrzewacz wody grzewczej. W przypadku pomp ciepła woda/woda wystarczy z reguły pokrycie zwiększonego zapotrzebowania tego typu poprzez zwiększenie wydajności tłoczenia. Stopień efektywności i roczny stopień pracy Do oceny wydajności elektrycznie zasilanych sprężarkowych pomp ciepła, w normie EN 1411 zdefiniowane są odpowiednie parametry, takie jakie stopień efektywności i roczny stopień pracy. Stopień efektywności Stopień efektywności określa stosunek chwilowo oddanej mocy grzewczej do efektywnego poboru mocy przez urządzenie. P H P E = P H P E Ciepło (W) oddane przez pompę ciepła do wody grzewczej w jednostce czasu Średni pobór mocy elektrycznej przez urządzenie w określonym czasie wraz z mocą pobieraną przez regulator, sprężarkę, urządzenia doprowadzające i system odszraniania (W) Stopnie efektywności nowoczesnych pomp ciepła wynoszą od 3, do,, tzn. stopień efektywności 4 oznacza, że czterokrotność wykorzystanej energii elektrycznej jest dostępna jako ciepło grzewcze. Większa część ciepła grzewczego pochodzi ze źródła ciepła (powietrze, grunt, woda gruntowa). Punkt pracy Stopnie efektywności mierzone są w zdefiniowanych punktach pracy. Punkt pracy podawany jest poprzez temperaturę na wlocie czynnika źródła ciepła (powietrze A, solanka B, woda W) do pompy ciepła i temperaturę wody grzewczej na wylocie (temperatura na zasilaniu obiegu wtórnego). VITOCAL 300-G VIESMANN 9

10 Podstawy (ciąg dalszy) 1 Przykład: Pompy ciepła powietrze/woda A2/W3: Temperatura powietrza na wlocie 2 C, temperatura wody grzewczej na wylocie 3 C Pompy ciepła solanka/woda B0/W3: Temperatura solanki na wlocie 0 C, temperatura wody grzewczej na wylocie 3 C Pompy ciepła woda/woda W10/W3: Temperatura wody na wlocie 10 C, temperatura wody grzewczej na wylocie 3 C Im mniejsza różnica pomiędzy temperaturą na wlocie i na wylocie, tym większy stopień efektywności. Temperatura na wlocie źródła ciepła jest uwarunkowana czynnikami środowiskowymi, w związku z tym w celu zwiększenia stopnia efektywności należy dążyć do możliwie niskich temperatur na zasilaniu np. 3ºC w połączeniu z ogrzewaniem podłogowym. Roczny stopień pracy Roczny stopień pracy β to stosunek rocznej ilości ciepła oddawanego przez pompę ciepła do mocy elektrycznej pobranej przez całą instalację pompy ciepła w tym czasie. Uwzględnia się przy tym także udział ilość prądu dla pomp, regulatorów itp. Q PC W EL β = Q PC W EL ilość energii cieplnej oddana w ciągu roku przez pompę ciepła (kwh) ilość mocy elektrycznej doprowadzonej w ciągu roku do pompy ciepła (kwh) 1.2 Chłodzenie Wykorzystanie źródła pierwotnego W miesiącach letnich oraz w okresach przejściowych w przypadku pomp ciepła solanka/woda i woda/woda można wykorzystywać poziom temperatur źródła ciepła do naturalnego chłodzenia budynku natural cooling. Dzięki równoczesnej pracy sprężarki, w przypadku niektórych pomp możliwe jest aktywne chłodzenie active cooling, wykorzystujące wydajność chłodniczą sprężarki. Wytworzone ciepło odprowadzane jest przez źródło pierwotne (lub odbiornik). Temperatury w gruncie są przez cały rok względnie stałe. W gruncie macierzystym przyjmuje się bardzo małe wahania temperatur ±1, K wokół wartości średniej 10 C już od głębokości m. Natural cooling / Active cooling Funkcja natural cooling stanowi bardzo efektywne rozwiązanie w zakresie chłodzenia, ponieważ muszą pracować jedynie 2 pompy obiegowe. Sprężarka pompy ciepła pozostaje wyłączona. Pompa ciepła włączana jest w trybie natural cooling tylko do podgrzewu wody użytkowej. Natural cooling może działać w oparciu o następujące systemy: instalacje ogrzewania podłogowego, konwektory wentylatorowe, stropowe maty chłodzące, utrzymywanie stałej temperatury rdzenia betonu. Temperatura w C na powierzchni gruntu Maj 1. Lut Lis Sie. 20 Osuszanie powietrza w pomieszczeniu w połączeniu z funkcją natural cooling możliwe jest tylko z konwektorami wentylatorowymi (wymagane odprowadzanie kondensatu). Wydajność chłodnicza Funkcja chłodzenia natural cooling nie może być porównywana pod względem wydajności z klimatyzacją lub chłodzeniem zimną wodą. Wydajność chłodzenia jest zależna od temperatury źródła ciepła podlegającej sezonowym wahaniom. Z doświadczenia wynika, że wydajność chłodzenia jest na początku lata wyższa niż w jego końcowym okresie. Głębokość w m C Wykres temperatury w gruncie macierzystym w zależności od głębokości i pory roku W gorące dni letnie budynki nagrzewają się dzięki wysokim temperaturom zewnętrznym i promieniowaniu słonecznemu. Pompy ciepła solanka/woda potrafią za pomocą odpowiedniego wyposażenia dodatkowego wykorzystać niskie temperatury gruntu, aby przez obieg pierwotny odprowadzić ciepło z budynku do gruntu. Rozdzielenie systemów następuje przez wymienniki ciepła podłączone szeregowo. Poziom temperatury źródła ciepła (solanka) wynosi w lecie ok. 12 do 8 C. Podczas pracy w trybie active cooling pompa ciepła pracuje jak agregat chłodniczy i chłodzi budynek z możliwą dostępną wydajnością chłodniczą. Stale dostępna przy tym wydajność chłodnicza zależy od mocy pompy ciepła. W przypadku active cooling wydajność chłodnicza jest znacznie wyższa niż przy natural cooling. Regeneracja gruntu Urządzenie pracujące w trybie grzewczym z wykorzystaniem pompy ciepła stale pobiera energię cieplną z gruntu. Pod koniec okresu grzewczego temperatura w bezpośrednim otoczeniu sondy gruntowej/ kolektora gruntowego uzyskuje wartość bliską punktu zamarzania. Do początku następnego okresu grzewczego grunt zregeneruje się. Natural cooling przyspiesza ten proces poprzez odprowadzanie ciepła z budynku do gruntu. W zależności od ilości ciepła przekazanego w lecie do sondy gruntowej średnia temperatura solanki może ulec zwiększeniu. Ma to pozytywny wpływ na wskaźnik rocznej pracy pompy ciepła. 10 VIESMANN VITOCAL 300-G

11 Podstawy (ciąg dalszy) 1.3 Hałas Dźwięk Zakres słyszalności u człowieka obejmuje zakres ciśnienia od Pa (próg słyszalności) do 20 Pa (1 do 1 miliona). Próg bólu wynosi ok. 60 Pa. Rejestrowane są zmiany ciśnienia powietrza następujące z częstotliwością od 20 do razy na sekundę (20 Hz do Hz). 1 Źródło dźwięku Poziom ciśnienia akustycznego w db(a) Ciśnienie akustyczne w μpa Wrażenie Cisza 0 do do 63 Niesłyszalne Tykanie zegarka kieszonkowego, cicha sypialnia Bardzo cicho Bardzo cichy ogród, cicha klimatyzacja Bardzo cicho Mieszkanie w cichej okolicy mieszkalnej Cicho Spokojnie płynący potok 0 6, Cicho Normalna rozmowa Głośno Głośna rozmowa, hałas w biurze 70 6, Głośno Intensywny zgiełk uliczny Bardzo głośno Ciężki samochód ciężarowy 90 6,3 10 Bardzo głośno Klakson samochodowy w odległości m Bardzo głośno Fale dźwiękowe w ciałach stałych, w cieczach Drgania mechaniczne po przeniknięciu przez ciała stałe, jak np. elementy maszyny czy budynku, bądź ciecze, przechodzą częściowo w drgania powietrzne. Drgania powietrzne Źródła drgań (ciała stałe) wytwarzają mechaniczne drgania w powietrzu, które rozprzestrzeniają się falowo i są różnie odbierane przez ludzkie ucho. A Fale dźwiękowe w ciałach stałych B Fale dźwiękowe w powietrzu Moc akustyczna i ciśnienie akustyczne A Źródło drgań (pompa ciepła) Miejsce emisji Zmierzona wielkość: Poziom mocy akustycznej L W B Obszar oddziaływania drgań Miejsce imisji Zmierzona wielkość: Poziom ciśnienia akustycznego L P VITOCAL 300-G VIESMANN 11

12 Podstawy (ciąg dalszy) 1 Poziom mocy akustycznej L W Oznacza całość fal dźwiękowych emitowanych przez pompę ciepła we wszystkich kierunkach. Poziom mocy nie jest zależny od warunków otoczenia (echo) i stanowi wielkość określającą źródło dźwięku (pompa ciepła) w bezpośrednim porównaniu. Poziom ciśnienia akustycznego jest wielkością określającą imisje pojedynczych instalacji. Poziom ciśnienia akustycznego L P Poziom ciśnienia akustycznego jest wielkością orientacyjną do określania głośności dźwięku w określonym miejscu. Poziom ciśnienia akustycznego jest w znacznej mierze zależny od warunków otoczenia, a tym samym od miejsca pomiaru (często w odległości 1 m). Powszechnie stosowane mikrofony pomiarowe bezpośrednio mierzą ciśnienie akustyczne. Rozchodzenie się dźwięku w budynkach Dźwięki rozchodzą się w budynku zazwyczaj przez podłogi i ściany. Akustyka studzienek okna piwnicznego prowadzi często nie tylko do zakłóceń w jej otoczeniu, ale również w domu. Przy niekorzystnych warunkach hałasy mogą przedostawać się przez okno do wnętrza domu (imisja dźwięków). W domu mieszkalnym istnieje niebezpieczeństwo rozchodzenia się dźwięków przez klatkę schodową i strop piwnicy. Kierunki rozchodzenia się dźwięków A Pompa ciepła B Fale dźwiękowe w ciałach stałych C Drgania powietrzne D Studzienka okna piwnicznego Wytyczne dla poziomu ciśnienia akustycznego, norma wg instrukcji technicznej dot. ochrony przed hałasem (poza budynkiem) Obszar/obiekt Wytyczna imisji (poziom ciśnienia akustycznego) w db(a) dzień noc Obszary z obiektami przemysłowymi i budynki mieszkalne, w których nie przeważają 60 4 ani instalacje przemysłowe ani mieszkania Obszary, w których przeważają budynki mieszkalne 40 Obszary, w których znajdują się wyłącznie budynki mieszkalne 0 3 Budynki mieszkalne połączone konstrukcyjnie z instalacją pompy ciepła VIESMANN VITOCAL 300-G

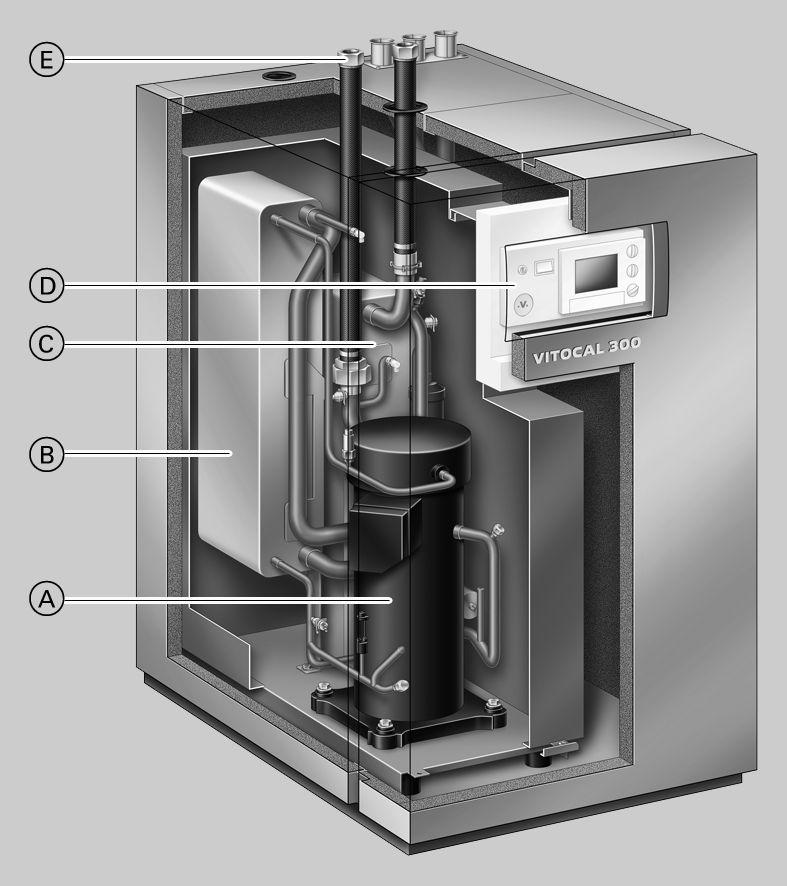

13 Vitocal 300-G 2.1 Opis wyrobu Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu wody użytkowej w jedno-/dwusystemowych lub monoenergetycznych instalacjach grzewczych. Pompy ciepła solanka/woda (typ BW/BWS i BWC) pobierają z gruntu z ciepło za pomocą kolektorów lub sond gruntowych. Ponieważ w głębi gruntu przez cały rok panują niemal równomierne temperatury, pompy ciepła są prawie niezależne od temperatury zewnętrznej i pokrywają całkowite zapotrzebowanie na ciepło budynku nawet w chłodne dni. Zalety typu BW/BWS, WW/WWS Pompy ciepła woda/woda (typ WW/WWS i WWC) ze studnią czerpalną i chłonną pozyskują ciepło z wód gruntowych o stabilnej temperaturze i dzięki temu ich stopień efektywności jest przez cały czas wysoki. Dlatego też nadają się one do całorocznej eksploatacji grzewczej oraz do zaopatrywania w ciepłą wodę. A W pełni hermetyczna sprężarka Copeland Scroll B Skraplacz C Parownik D Tylko typ BW/WW: Sterowany pogodowo, cyfrowy regulator pompy ciepła WPR 300 E Przyłącza hydrauliczne obiegu pierwotnego 2 Wysoka wartość COP wg EN 1411: do 4,7 (solanka 0 C/woda 3 C). Eksploatacja jednosystemowa do ogrzewania i podgrzewu wody użytkowej. Niskie koszty eksploatacji przy wysokiej wydajności w każdym punkcie pracy dzięki innowacyjnemu systemowi RCD (Refrigerant Cycle Diagnostic System) z elektronicznym zaworem rozprężnym. Cicha praca dzięki całkowicie hermetycznej sprężarce Copeland Scroll i izolacji dźwiękochłonnej. Nadaje się w szczególności do niskotemperaturowych systemów grzewczych, np. instalacji ogrzewania podłogowego. Maks. temperatura na zasilaniu 6 C umożliwia uzyskanie wysokiego komfortu korzystania z wody użytkowej i idealnie sprawdza się przy modernizacji istniejących grzejników radiatorowych. Sterowany za pomocą menu regulator pompy ciepła WPR 300 do pogodowej eksploatacji grzewczej i natural cooling lub active cooling. Możliwy tymczasowy montaż dodatkowego ogrzewania elektrycznego, na przykład do osuszania jastrychu. Ułatwia uzyskanie dotacji: dzięki zintegrowanemu bilansowaniu energii. Duża różnorodność kombinacji dzięki możliwości łączenia modułów, także o różnej mocy. Możliwe zwiększenie mocy poprzez układ kaskadowy: 6,2 do 140,8 kw Typ BWS i WWS: Jako 2. stopień dwustopniowej pompy ciepła do zwiększania mocy w połączeniu z typem BW i WW. Ułatwiony transport dzięki mniejszym i lżejszym modułom. VITOCAL 300-G VIESMANN 13

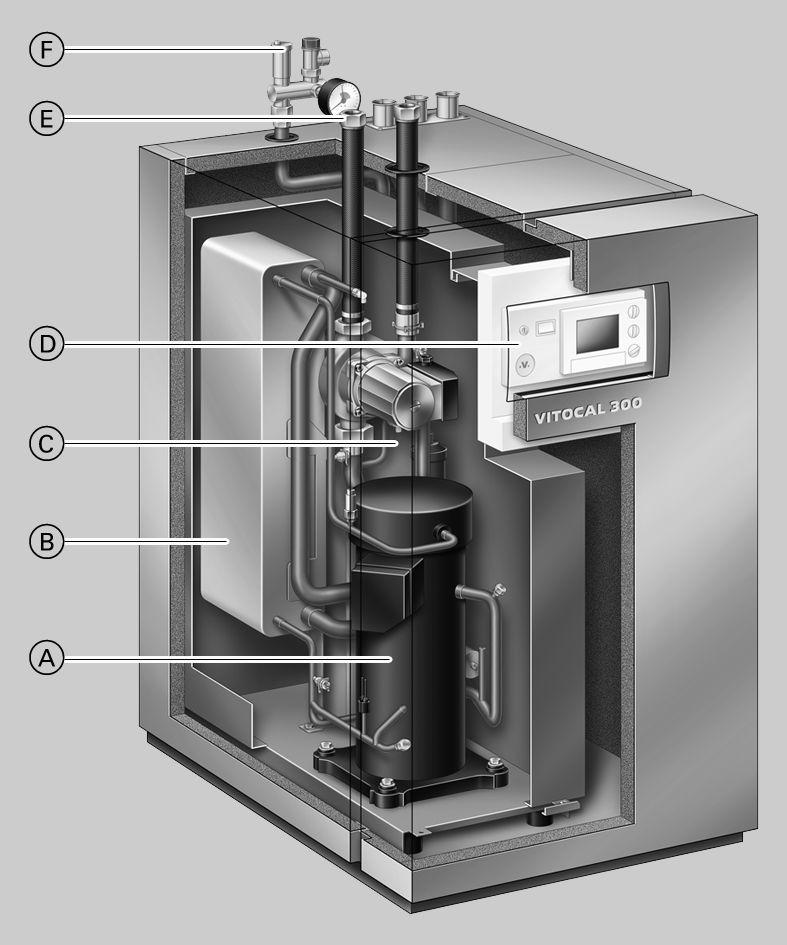

14 Vitocal 300-G (ciąg dalszy) Zalety typu BWC, WWC A W pełni hermetyczna sprężarka Copeland Scroll B Skraplacz C Parownik D Sterowany pogodowo, cyfrowy regulator pompy ciepła WPR 300 E Przyłącza hydrauliczne obiegu pierwotnego F Armatura zabezpieczająca 2 Wysoka wartość COP wg EN 1411: do 4,7 (solanka 0 C/woda 3 C). Eksploatacja jednosystemowa do ogrzewania i podgrzewu wody użytkowej. Niskie koszty eksploatacji przy wysokiej wydajności w każdym punkcie pracy dzięki innowacyjnemu systemowi RCD (Refrigerant Cycle Diagnostic System) z elektronicznym zaworem rozprężnym. Cicha praca dzięki całkowicie hermetycznej sprężarce Copeland Scroll i izolacji dźwiękochłonnej. Nadaje się w szczególności do niskotemperaturowych systemów grzewczych, np. instalacji ogrzewania podłogowego. Maks. temperatura na zasilaniu 6 C umożliwia uzyskanie wysokiego komfortu korzystania z wody użytkowej i idealnie sprawdza się przy modernizacji istniejących grzejników radiatorowych. Sterowany za pomocą menu regulator pompy ciepła WPR 300 do pogodowej eksploatacji grzewczej i natural cooling lub active cooling. Możliwy tymczasowy montaż dodatkowego ogrzewania elektrycznego, na przykład do osuszania jastrychu. Ułatwia uzyskanie dotacji: dzięki zintegrowanemu bilansowaniu energii. Możliwe zwiększenie mocy poprzez układ kaskadowy: 6,2 do 140,8 kw Ułatwiony transport dzięki mniejszym i lżejszym modułom. Wbudowane pompy pierwotne i wtórne, zawór przełączny (ogrzewanie/ciepła woda użytkowa) i armatura zabezpieczająca. Stan fabryczny Pompa ciepła o zwartej konstrukcji (od typu 108 z ogranicznikiem prądu rozruchowego). Obudowa z powłoką z żywic epoksydowych. Podwójnie łożyskowane sprężarki i dźwiękochłonne stopy regulacyjne zapewniają niski poziom hałasu oraz drgań. Bezfreonowy, niepalny czynnik chłodniczy R 407C (mieszanka chłodnicza, w której skład wchodzi 23% R 32, 2% R 12 i 2% R 134a). Lutowany miedzią płytowy wymiennik ciepła ze stali nierdzewnej (1.4401) dla obiegu grzewczego i obiegu solanki/wody gruntowej. Elektroniczny zawór rozprężny i opatentowany rozdzielacz czynnika chłodniczego. System diagnostyczny obiegu chłodniczego RCD (Refrigerant Cycle Diagnostic). Z wbudowanym, sterowanym pogodowo, cyfrowym regulatorem pompy ciepła WPR 300: Czujnik temperatury zewnętrznej, czujnik temperatury wody na zasilaniu i powrocie oraz czujniki na zasilaniu i powrocie obiegu pierwotnego. Typ WW/WWS i WWC: Pompa ciepła solanka/woda (typ BW/BWS lub BWC) i zestaw adaptacyjny (regulator temperatury zabezpieczenia przed zamarzaniem i czujnik przepływu dla obiegu wody gruntowej) Właściwości regulatora pompy ciepła WPR 300: Dla jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem. Z regulatorem temperatury wody w podgrzewaczu pojemnościowym. Do sterowania dodatkową wytwornicą ciepła przy eksploatacji dwusystemowej-równoległej (np. kocioł olejowy/gazowy) oraz przepływowym podgrzewaczem wody grzewczej. Sterowana z menu obsługa z tekstowymi komunikatami dotyczącymi usterek. Z systemem diagnostycznym i wyjściem zbiorczego zgłaszania usterek. Przekaz zdalny dzięki Vitocom 100, 200 lub 300. Czujnik temperatury zewnętrznej, czujnik temperatury wody na zasilaniu i powrocie oraz czujniki na zasilaniu i powrocie obiegu pierwotnego. Z funkcjami regulacji chłodzenia natural cooling i active cooling (konieczne wyposażenie dodatkowe) i wewnętrznej kontroli rocznego czasu pracy. W połączeniu z zewnętrznym zestawem uzupełniającym (wyposażenie dodatkowe) możliwy jest układ kaskadowy maksymalnie z 4 pompami Vitocal 300 i funkcją ogrzewania basenu. 14 VIESMANN VITOCAL 300-G

15 Vitocal 300-G (ciąg dalszy) 2.2 Dane techniczne Dane techniczne pomp ciepła solanka/woda: Typ BW/BWS i BWC Typ BW/BWS, BWC Dane dotyczące mocy wg DIN EN 1411 (0/3 C, różnica K) Znamionowa moc cieplna kw 6,2 8,4 10,2 12,1 1,1 16,8 Wydajność chłodnicza kw 4,9 6,6 8,1 9,6 11,9 13,8 Pobór mocy elektrycznej kw 1,38 1,82 2,23 2,7 3,27 3,99 Stopień efektywności (COP) 4, 4,6 4,6 4,7 4,6 4,4 Dane dot. mocy przepływowego podgrzewacza wody grzewczej (do montażu tylko w typie BW, BWC) Moc cieplna kw stopniowo 3/6/9 Parametry elektryczne Napięcie znamionowe pompy ciepła 3/N/PE 400 V/0 Hz Natężenie znamionowe sprężarki A ,6 13, Prąd rozruchowy sprężarki A 2 14 *1 20 *1 22 *1 2 *1 27 *1 Prąd rozruchowy sprężarki; przy zablokowanym wirniku A Bezpiecznik sprężarki (konieczna charakterystyka Z) 1xC16A 3 biegunowy 1xZ16A 3 biegunowy Napięcie znamionowe regulatora pompy V 1/N/PE 230 V/0 Hz ciepła (nie dotyczy typu BWS) Zabezpieczenie regulatora pompy ciepła 1xB16A (nie dotyczy typu BWS) Bezpiecznik regulatora pompy ciepła (nie T6,3AH dotyczy typu BWS) Klasa zabezpieczenia I Stopień ochrony IP 20 Obieg chłodniczy Czynnik roboczy R 407 C Ilość czynnika (napełnienie) kg 1,4 1,8 2,3 2,44 2,3 2,1 Sprężarka Typ Scroll - w pełni hermetyczna Wymiary Długość całkowita mm 720 Szerokość całkowita mm 600 Wysokość całkowita mm 106 Dop. ciśnienie robocze Obieg pierwotny bar 3 Obieg wtórny bar 3 Przyłącza Zasilanie i powrót obiegu pierwotnego G 1¼ Zasilanie i powrót instalacji grzewczej R 1 Moc akustyczna przy 0/3 C (pomiar w oparciu o normę DIN EN ISO ) db(a) Wskazówka dot. stopnia efektywności (COP) COP wg EN 2 przy 0/3 C z różnicą 10 K, ok. do 6%więcej niż wg EN Typ BW/BWS Solanka (obieg pierwotny) Pojemność l 2,8 2,8 3,2 4,0 Min. przepływ objętościowy (koniecznie l/h przestrzegać) Opór przepływu mbar Maks. temperatura na zasilaniu C 2 Min. temperatura na zasilaniu C Woda grzewcza (obieg wtórny) Pojemność l 4,0 4,,2 Min. przepływ objętościowy (koniecznie l/h przestrzegać) Opór przepływu mbar Maks. temperatura na zasilaniu C 6 Masa (BW/BWS) kg 138/ /139 12/148 18/14 16/ /164 *1 Z rozrusznikiem pełnookresowym łagodnym VITOCAL 300-G VIESMANN 1

16 Vitocal 300-G (ciąg dalszy) 2 Typ BWC Solanka (obieg pierwotny) Wbudowana pompa obiegowa Typ Wilo Top S 2/7 230 V~ Pojemność l 2,8 2,8 3,2 4,0 Min. przepływ objętościowy (koniecznie l/h przestrzegać) Maks. temperatura na zasilaniu C 2 Min. temperatura na zasilaniu C Woda grzewcza (obieg wtórny) Wbudowana pompa obiegowa Typ Vi RS 1/ V~ Pojemność litry 4,0 4,,2 Min. przepływ objętościowy (koniecznie l/h przestrzegać) Maks. temperatura na zasilaniu C 6 Masa kg Dane techniczne pomp ciepła woda/woda: Typ WW/WWS i WWC Typ WW/WWS, WWC Dane dotyczące mocy wg DIN EN 1411 (10/3 C, różnica K) Znamionowa moc cieplna kw 8, ,6 1,8 19,8 21,6 Wydajność chłodnicza kw 6,7 9,2 11,6 13,3 16,6 17,9 Pobór mocy elektrycznej kw 1,4 2,0 2,3 2,8 3,3 4,3 Stopień efektywności (COP),,,7,,7,1 Dane dot. mocy przepływowego podgrzewacza wody grzewczej (montaż tylko w typie WW, WWC) Moc cieplna kw stopniowo 3/6/9 Parametry elektryczne Napięcie znamionowe pompy ciepła 3/N/PE 400 V/0 Hz Natężenie znamionowe sprężarki A ,6 13, Prąd rozruchowy sprężarki A 2 14 *1 20 *1 22 *1 2 *1 27 *1 Prąd rozruchowy sprężarki; przy zablokowanym A wirniku Bezpiecznik sprężarki (konieczna charakterystyka Z) A 1xC16A 3 biegunowy 1xZ16A 3 biegunowy Napięcie znamionowe regulatora pompy 1/N/PE 230 V/0 Hz ciepła (nie dotyczy typu WWS) Zabezpieczenie regulatora pompy ciepła 1xB16A (nie dotyczy typu WWS) Bezpiecznik regulatora pompy ciepła (nie T6,3AH dotyczy typu WWS) Klasa zabezpieczenia I Stopień ochrony IP 20 Obieg chłodniczy Czynnik roboczy R 407 C Ilość czynnika (napełnienie) kg 1,4 1,8 2,3 2,44 2,3 2,1 Sprężarka Typ Scroll - w pełni hermetyczna Wymiary Długość całkowita mm 720 Szerokość całkowita mm 600 Wysokość całkowita mm 106 Dop. ciśnienie robocze Obieg pierwotny bar 3 Obieg wtórny bar 3 Przyłącza Zasilanie i powrót obiegu pierwotnego G 1¼ Zasilanie i powrót instalacji grzewczej R 1 Moc akustyczna przy 0/3 C db(a) 48 1 Wskazówka dot. stopnia efektywności (COP) COP wg EN 2 przy 0/3 C z różnicą 10 K, ok. do 6%więcej niż wg EN *1 Z rozrusznikiem pełnookresowym łagodnym 16 VIESMANN VITOCAL 300-G

17 Vitocal 300-G (ciąg dalszy) Typ WW/WWS Typ Woda gruntowa(obieg pierwotny) Pojemność litry 2,8 2,8 3,2 4,0 Min. przepływ objętościowy (koniecznie l/h przestrzegać) Opór przepływu mbar Maks. temperatura na zasilaniu C 2 Min. temperatura na zasilaniu C 8 Woda grzewcza (obieg wtórny) Pojemność l 4,0 4,,2 Min. przepływ objętościowy (koniecznie l/h przestrzegać) Opór przepływu mbar Maks. temperatura na zasilaniu C 6 Masa (WW/WWS) kg 138/ /139 12/148 18/14 16/ /164 2 Typ WWC Woda gruntowa(obieg pierwotny) Wbudowana pompa obiegowa Typ Wilo Top S 2/7 230 V~ Pojemność litry 2,8 2,8 3,2 4,0 Min. przepływ objętościowy (koniecznie litry/h przestrzegać) Maks. temperatura na zasilaniu C 2 Min. temperatura na zasilaniu C 8 Woda grzewcza (obieg wtórny) Wbudowana pompa obiegowa Typ Vi RS 1/ V~ Pojemność litry 4,0 4,,2 Min. przepływ objętościowy (koniecznie litry/h przestrzegać) Maks. temperatura na zasilaniu C 6 Masa kg VITOCAL 300-G VIESMANN 17

18 Vitocal 300-G (ciąg dalszy) Wymiary dla typu BW/BWS, WW/WWS G A B C D E G A B C D E H F Po lewej stronie typ BWS i WWS; po prawej stronie typ BW i WW A Powrót obiegu pierwotnego (wylot solanki) B Zasilanie obiegu pierwotnego (wlot solanki) C Zasilanie obiegu grzewczego D Zasilanie pojemnościowego podgrzewacza wody E Powrót (obieg grzewczy i pojemnościowy podgrzewacz wody) F Otwór na przewód zasilający sprężarki pompy ciepła, 2. stopień G Otwory na przewody łączące dwie pompy ciepła H Otwór na przewód zasilający pompy ciepła, 1. stopień (sprężarka, regulator pompy ciepła) 18 VIESMANN VITOCAL 300-G

19 Vitocal 300-G (ciąg dalszy) Wymiary dla typu BWC, WWC A B C D E F 600 A Powrót obiegu pierwotnego (wylot solanki) B Zasilanie obiegu pierwotnego (wlot solanki) C Zasilanie obiegu grzewczego D Zasilanie pojemnościowego podgrzewacza wody E Powrót (obieg grzewczy i pojemnościowy podgrzewacz wody) F Otwory na przewody zasilające (sprężarka, regulator pompy ciepła) VITOCAL 300-G VIESMANN 19

20 Vitocal 300-G (ciąg dalszy) Wykresy mocy Typ D E F G D E A Moc grzewcza B Wydajność chłodnicza C Pobór mocy elektrycznej D T HV = 3 C E T HV = 4 C F T HV = C G T HV = 6 C T HV Temperatura na zasilaniu obiegu grzewczego Wskazówka Dane COP ustalone zostały w oparciu o DIN EN F A G B C F F E D Moc w kw Temperatura wody lub solanki w C 1 Stopień efekt. ε (COP) Temperatura wody lub solanki w C D E F G 1 20 VIESMANN VITOCAL 300-G

21 Vitocal 300-G (ciąg dalszy) Typ D E F D G E F G A Moc grzewcza B Wydajność chłodnicza C Pobór mocy elektrycznej D T HV = 3 C E T HV = 4 C F T HV = C G T HV = 6 C T HV Temperatura na zasilaniu obiegu grzewczego Wskazówka Dane COP ustalone zostały w oparciu o DIN EN A Moc w kw B C Temperatura wody lub solanki w C G F E D D Stopień efekt. ε (COP) Temperatura wody lub solanki w C E F G 1 VITOCAL 300-G VIESMANN 21

22 Vitocal 300-G (ciąg dalszy) Typ D E D F G E F A Moc grzewcza B Wydajność chłodnicza C Pobór mocy elektrycznej D T HV = 3 C E T HV = 4 C F T HV = C G T HV = 6 C T HV Temperatura na zasilaniu obiegu grzewczego Wskazówka Dane COP ustalone zostały w oparciu o DIN EN G A B Moc w kw C Temperatura wody lub solanki w C 1 G F E D 7 6 D Stopień efekt. ε (COP) Temperatura wody lub solanki w C E F G 1 22 VIESMANN VITOCAL 300-G

23 Vitocal 300-G (ciąg dalszy) Typ D E F G D E F A Moc grzewcza B Wydajność chłodnicza C Pobór mocy elektrycznej D T HV = 3 C E T HV = 4 C F T HV = C G T HV = 6 C T HV Temperatura na zasilaniu obiegu grzewczego Wskazówka Dane COP ustalone zostały w oparciu o DIN EN G 10 A B C G F E D Moc w kw Temperatura wody lub solanki w C 1 7 Stopień efekt. ε (COP) Temperatura wody lub solanki w C D E F G 1 VITOCAL 300-G VIESMANN 23

24 Vitocal 300-G (ciąg dalszy) Typ D E F D G E F G A Moc grzewcza B Wydajność chłodnicza C Pobór mocy elektrycznej D T HV = 3 C E T HV = 4 C F T HV = C G T HV = 6 C T HV Temperatura na zasilaniu obiegu grzewczego Wskazówka Dane COP ustalone zostały w oparciu o DIN EN A 10 Moc w kw B C Temperatura wody lub solanki w C 1 G F E D 7 6 D Stopień efekt. ε (COP) Temperatura wody lub solanki w C E F G 1 24 VIESMANN VITOCAL 300-G

25 Vitocal 300-G (ciąg dalszy) Typ D E F G D E A Moc grzewcza B Wydajność chłodnicza C Pobór mocy elektrycznej D T HV = 3 C E T HV = 4 C F T HV = C G T HV = 6 C T HV Temperatura na zasilaniu obiegu grzewczego Wskazówka Dane COP ustalone zostały w oparciu o DIN EN F 1 A G Moc w kw 10 B C Temperatura wody lub solanki w C G F E D 1 7 Stopień efekt. ε (COP) Temperatura wody lub solanki w C D E F G 1 VITOCAL 300-G VIESMANN 2

26 Pojemnościowy podgrzewacz wody 3.1 Vitocell 100-V, typ CVW Do podgrzewania wody użytkowej w połączeniu z pompami ciepła do 16 kw i kolektorami słonecznymi, możliwa również współpraca z kotłami grzewczymi i sieciami ciepłowniczymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 9 C Temperatura wody na zasilaniu wodą grzewczą do 110 C Temperatura wody na zasilaniu po stronie solarnej do 140 C Ciśnienie robocze po stronie wody grzewczej do 10 bar Ciśnienie robocze po stronie solarnej do 10 bar Ciśnienie robocze po stronie wody użytkowej do 10 bar 3 Pojemność podgrzewacza l 390 Nr rejestru DIN 0260/0-13 MC/E Wydajność stała 90 C kw 109 przy podgrzewie wody użytkowej z 10 na 4 C i l/h 2678 temperaturze wody grzewczej na zasilaniu wynoszącej 80 C kw przy podanym poniżej przepływie wody l/h 2138 grzewczej 70 C kw 77 l/h C kw 48 l/h C kw 26 l/h 639 Wydajność stała przy podgrzewie wody użytkowej z 10 na 60 C i temperaturze wody grzewczej na zasilaniu wynoszącej... i podanym niżej przepływie wody grzewczej 90 C kw 98 l/h C kw 78 l/h C kw 4 l/h 929 Przepływ wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 1 Pobierana ilość wody bez dogrzewu Zawartość podgrzewacza podgrzana do 4 C, l 280 woda o t = 4 C (stała) Pojemność podgrzewacza podgrzana do C, l 280 woda o t = C (stała) Czas podgrzewu przy przyłączeniu pompy ciepła o znamionowej mocy cieplnej wynoszącej 16 kw i temperaturze wody na zasilaniu wodą grzewczą od lub 6 C przy podgrzewie wody użytkowej z 10 do 4 C min 60 przy podgrzewie wody użytkowej z 10 do C min 77 Maks. możliwa do przyłączenia moc pompy ciepła kw 16 przy temperaturze na zasilaniu wodą grzewczą 6 C i temperaturze ciepłej wody użytkowej C przy podanym przepływie wody grzewczej Maks. powierzchnia czynna absorbera możliwa do podłączenia do zestawu solarnych wymienników ciepła (wyposażenie dodatkowe) Vitosol-F m 2 11, Vitosol-T m 2 6 Współczynnik mocy N L w połączeniu w pompą ciepła Temperatura na ładowaniu podgrzewacza 4 C 2,4 0 C 3,0 Ilość ciepła dyżurnego q BS kwh/24 h 2,78 (Parametr znormalizowany, zgodny z normą DIN V 1899) Wymiary Długość (7) z izolacją cieplną mm 80 bez izolacji cieplnej mm 60 Szerokość całkowita z izolacją cieplną mm 918 bez izolacji cieplnej mm 881 Wysokość z izolacją cieplną mm 1629 bez izolacji cieplnej mm 122 Wymiar przechylenia bez izolacji cieplnej mm 10 Masa kompl. z izolacją cieplną kg 190 Całkowita masa eksploatacyjna kg 82 z grzałką elektryczną Objętość wody grzewczej l 27 Powierzchnia grzewcza m 2 4,1 26 VIESMANN VITOCAL 300-G

27 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l 390 Przyłącza Zasilanie i powrót wody grzewczej R 1¼ Zimna woda, ciepła woda R 1¼ Zestaw solarnych wymienników ciepła R ¾ Cyrkulacja R 1 Grzałka elektryczna Rp 1½ Wskazówka dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. CWU ELH1 ELH2/R 422 Z HV SPR1 CWU2 SPR2 HR ZWU/E SPR E ELH1 ELH2 HR HV ZWU R Spust Króciec grzałki elektrycznej Otwór kołnierzowy na grzałkę elektryczną Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujnik temperatury zestawu solarnych wymienników ciepła WW1 Ciepła woda użytkowa WW2 Ciepła woda użytkowa z zestawu solarnych wymienników ciepła Z Cyrkulacja Współczynnik mocy N L Wg DIN 4708, bez ograniczenia temperatury wody na powrocie. Temperatura na ładowaniu podgrzewacza T sp = temperatura na wlocie wody zimnej +0 K + K/ 0 K Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 C 16, 80 C 1, 70 C 12,0 Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 4 C bez ograniczenia temperatury wody na powrocie. Wskazówka dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T podgrz.. Wytyczne T sp = 60 C 1,0 N L T sp = C 0,7 N L T sp = 0 C 0, N L T sp = 4 C 0,3 N L Wydajność krótkotrwała (l/10 min.) przy temperaturze wody na zasilaniu wodą grzewczą 90 C C C 4 Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 4 C. VITOCAL 300-G VIESMANN 27

28 Pojemnościowy podgrzewacz wody (ciąg dalszy) Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą 90 C 4 80 C 2 70 C 46 Opory przepływu Opory przepływu w mbar Przepływ wody grzewczej w l/h Opory przepływu w mbar Przepływ wody użytkowej w l/h Opory przepływu po stronie wody użytkowej Opory przepływu po stronie wody grzewczej 28 VIESMANN VITOCAL 300-G

29 Wyposażenie dodatkowe instalacji 4.1 Obieg pierwotny Zestaw tulei zanurzeniowych do obiegu pierwotnego Nr katalog Do orurowania obiegu pierwotnego u inwestora. Elementy składowe: Kształtka rurowa z przyłączem R1¼ (2 szt.) Tuleja zanurzeniowa do czujników temperatury (zasilanie i powrót) Wskazówka Czujniki temperatury objęte są zakresem dostawy pompy ciepła. Czujnik ciśnienia obiegu solanki Nr katalog Wskazówka Brak możliwości zastosowania w połączeniu z czynnikiem grzewczym na bazie węglanu potasu. Czynnik grzewczy Tyfocor 30 l w zbiorniku jednorazowego użytku Nr katalog l w zbiorniku jednorazowego użytku Nr katalog Stacja napełniania Nr katalog Do napełniania obiegu pierwotnego. Elementy składowe: Samozasysająca pompa wirowa krążeniowa (30 l/min) Filtr zanieczyszczeń po stronie zasysania Jasnozielona mieszanka gotowa do użytku, przeznaczona do obiegu pierwotnego, do 1 C, na bazie glikolu etylenowego z inhibitorami do zabezpieczenia antykorozyjnego. Przewód elastyczny po stronie zasysania (0, m) Elastyczny przewód przyłączeniowy (2 szt., 2, m każdy) Skrzynia transportowa (stosowana także jako zbiornik do płukania) 4 Pakiet wyposażenia dodatkowego obiegu solanki (zewnętrzny) Do instalacji wyposażonych w pompę obiegową obiegu solanki (pompa pierwotna) na powrocie solanki. Przeznaczony do czynnika grzewczego Tyfocor na bazie glikolu etylenowego firmy Viessmann (patrz rozdział Czynnik grzewczy ). Pakiet wyposażenia dodatkowego obiegu solanki paroszczelnie izolowany termicznie do 1- i 2-stopniowych pomp ciepła. 2-stopniowe pompy ciepła: 1. i 2. stopień o takiej samej znamionowej mocy cieplnej: Jeden wspólny pakiet wyposażenia dodatkowego obiegu solanki. 1. i 2. stopień o różnej znamionowej mocy cieplnej: Po jednym pakiecie wyposażenia dodatkowego obiegu solanki dla 1. i 2. stopnia. Elementy składowe: Naczynie powietrzne Zawór bezpieczeństwa (3 bar) Manometr Zawory do napełniania i spustowe (2 szt.) Złącza śrubowe do montażu pompy pierwotnej Odcięcia Uchwyt ścienny Izolacja cieplna (paroszczelna) Naczynie zbiorcze W zależności od nr katalog. z pompą obiegową lub bez Znamionowa moc cieplna pompy ciepła 12,4 kw > 12,4 kw 24,2 kw > 24,2 kw 3,2 kw Naczynie zbiorcze 2 l 3 l 0 l Nr katalog. pakietu wyposażenia dodatkowego obiegu solanki Bez pompy obiegowej Z Z Z Z pompą obiegową o Z Z dużej wydajności Wilo, typ Stratos Para (3-11 m), 230 V~ Ze standardową pompą obiegową Wilo: typ TOP S 30/7, 400 V~ Z Z typ TOP S 30/10, 400 V~ Z Charakterystyki pomp obiegowych Patrz rozdział Pompa pierwotna. VITOCAL 300-G VIESMANN 29

30 Wyposażenie dodatkowe instalacji (ciąg dalszy) E D F G 1¼ G 1¼ H 360 C G B B G 1¼ N B A 192 G 1¼ 192 K M 4 L C A Zasilanie obiegu pierwotnego (wlot solanki pompy ciepła) B Zawór kulowy C Zawór do napełniania i spustowy D Przyłącze ogranicznika ciśnienia E Naczynie powietrzne F Zasilanie obiegu pierwotnego (wlot solanki w pakiecie wyposażenia dodatkowego obiegu solanki) Wskazówki instalacyjne i montażowe Aby zapewnić prawidłowe działanie naczynia powietrznego, pakiet wyposażenia dodatkowego obiegu solanki należy zamontować poziomo. Króciec wylotu powietrza należy zamontować powyżej pakietu wyposażenia dodatkowego obiegu solanki. Sprawdzić, czy pompa obiegowa posiada odpowiednią dyspozycyjną wysokość tłoczenia (patrz charakterystyki). Wpust przewodu pompy zamontować tak, aby był skierowany w dół, w lewo lub w prawo, w razie potrzeby obrócić głowicę pompy. Jeżeli czujnik ciśnienia obiegu solanki nie zostanie podłączony, pakiet wyposażenia dodatkowego obiegu solanki może zostać zainstalowany również w znajdującym się na zewnątrz szybie (zabezpieczonym przed wodą). G Manometr H Zawór bezpieczeństwa (3 bar) K Powrót obiegu pierwotnego (wylot solanki w pakiecie wyposażenia dodatkowego obiegu solanki) L Przyłącze naczynia zbiorczego M Powrót obiegu pierwotnego (wylot solanki pompy ciepła) N Pompa pierwotna Pakiet wyposażenia dodatkowego obiegu solanki (wewnętrzny) Do instalacji wyposażonych w zamontowaną pompę obiegową obiegu solanki (pompa pierwotna). Przeznaczony do czynnika grzewczego Tyfocor na bazie glikolu etylenowego firmy Viessmann (patrz rozdział Czynnik grzewczy ). Pakiet wyposażenia dodatkowego obiegu solanki paroszczelnie izolowany termicznie, do pomp ciepła. Elementy składowe: Naczynie powietrzne Zawór bezpieczeństwa (3 bar) Manometr Zawory do napełniania i spustowe (2 szt.) Odcięcia Uchwyt ścienny Izolacja cieplna (paroszczelna) Naczynie zbiorcze Znamionowa moc cieplna pompy ciepła 12,4 kw > 12,4 kw 24,2 kw > 24,2 kw 3,2 kw Naczynie zbiorcze 2 l 3 l 0 l Nr katalog. pakietu wyposażenia dodatkowego obiegu solanki Z Z Z VIESMANN VITOCAL 300-G

31 Wyposażenie dodatkowe instalacji (ciąg dalszy) E 360 D 86 F G 1¼ G 1¼ H C 360 G B B G 1¼ A K M L C A Zasilanie obiegu pierwotnego (wlot solanki pompy ciepła) B Zawór kulowy C Zawór do napełniania i spustowy D Przyłącze ogranicznika ciśnienia E Naczynie powietrzne F Zasilanie obiegu pierwotnego (wlot solanki w pakiecie wyposażenia dodatkowego obiegu solanki) Wskazówki instalacyjne i montażowe Aby zapewnić prawidłowe działanie naczynia powietrznego, pakiet wyposażenia dodatkowego obiegu solanki należy zamontować poziomo. Króciec wylotu powietrza należy zamontować powyżej pakietu wyposażenia dodatkowego obiegu solanki. G Manometr H Zawór bezpieczeństwa (3 bar) K Powrót obiegu pierwotnego (wylot solanki w pakiecie wyposażenia dodatkowego obiegu solanki) L Przyłącze naczynia zbiorczego M Powrót obiegu pierwotnego (wylot solanki pompy ciepła) 4 Pompa pierwotna Do montażu na powrocie obiegu pierwotnego (powrót solanki) Elementy składowe: Pompa obiegowa 400 V~ Izolacja cieplna (paroszczelna) Stycznik pomocniczy Znamionowa moc cieplna pompy ciepła Standardowa pompa obiegowa Wilo, typ TOP S 30/7, 400 V~ Standardowa pompa obiegowa Wilo, typ TOP S 30/10, 400 V~ 24,2 kw > 24,2 3,2 kw Nr katalog. pompy obiegowej Z Z Z VITOCAL 300-G VIESMANN 31

32 Wyposażenie dodatkowe instalacji (ciąg dalszy) Charakterystyki standardowej pompy obiegowej Wilo 8 Charakterystyki pompy obiegowej Wilo o dużej wydajności Tylko w połączeniu z pakietem wyposażenia dodatkowego obiegu solanki (zewnętrznym) 4 Wys. tłoczenia w m min. (3 ) (2 ) maks. (1 ) Wydajność tłoczenia w m³/h Typ TOP S 30/7, 400 V~ Wys. tłoczenia w m 4 min. (3 ) (2 ) maks. (1 ) Wydajność tłoczenia w m³/h Wysokość tłoczenia w m Moc w W Natężenie przepływu [m³/h] maks. 10 m 8 m 6 m Natężenie przepływu [m³/h] Typ Stratos Para (3-11 m), 230 V~ 4 m 2 m Typ TOP S 30/10, 400 V~ Do montażu w pompie ciepła Nr katalog. Z Standardowa pompa obiegowa Wilo, typ TOP S 2/7, 230 V~ do montażu w każdej pompie ciepła (1. i 2. stopień). 32 VIESMANN VITOCAL 300-G

33 Wyposażenie dodatkowe instalacji (ciąg dalszy) Krzywa grzewcza ,8 4 Wys. tłoczenia [m] 3 2 min. (3 ) (2 ) maks. (1 ) ,728 Natężenie przepływu [m³/h] 7 8 Typ TOP S 2/7, 230 V~ Rozdzielacz solanki do kolektorów gruntowych Nr katalog Rozdzielacz solanki z mosiądzu, zamontowany wstępnie na dwóch wspornikach dźwiękochłonnych. Możliwość montażu na ścianie, w studzience piwnicznej lub zbiorczej. Elementy składowe: 2 rury zbiorcze na zasilaniu i powrocie Przyłącza zasilania i powrotu dla 10 obiegów solanki, zawory kulowe i pierścieniowe złączki zaciskowe (PE 20 2,0) 2 odpowietrzniki automatyczne po 1 zaworze do napełniania i spustowym na każdą rurę zbiorczą Do jednego układu zasilania i powrotu można podłączyć maks. 4 rozdzielacze solanki ¼" 200 1¼" 63 A Rura zbiorcza G1¼ (zasilanie) B Rura zbiorcza G1¼ (powrót) C Pierścieniowa złączka zaciskowa do rur z PE 20 2,0 mm D Zawór kulowy do napełniania i opróżniania E Zawory kulowe do odcinania poszczególnych obiegów F Wspornik dźwiękochłonny VITOCAL 300-G VIESMANN 33

34 Wyposażenie dodatkowe instalacji (ciąg dalszy) Warianty podłączeń VL RL RL Powrót solanki VL Zasilanie solanki A Powrót solanki B Powrót solanki Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych 4 Pierścieniowe złączki zaciskowe Liczba obiegów solanki Nr katalog. PE 2 x 2, PE 32 x 2, Rozdzielacz solanki, niklowany. Możliwość montażu na ścianie, w studzience piwnicznej lub zbiorczej. Elementy składowe: Oddzielna rura zbiorcza na zasilaniu i powrocie Przyłącza zasilania i powrotu dla 2, 3 lub 4 obiegów solanki, zawory kulowe i pierścieniowe złączki zaciskowe (PE 2 2,3 lub PE 32 2,9) Akcesoria montażowe 2 zawory do napełniania i spustowe Do jednego układu zasilania i powrotu można podłączyć maks. 4 rozdzielacze solanki. Rozdzielacze solanki do 2, 3 i 4 obiegów solanki można łączyć ze sobą w dowolny sposób. 2 B A C D Rozdzielacz solanki do 3 obiegów solanki 33 F E 17 B A C E 80 F D Rozdzielacz solanki do 4 obiegów solanki Rozdzielacz solanki do 2 obiegów solanki A Nakrętka kołpakowa G 2 do podłączania zaworu kulowego, pierścieniowej złączki zaciskowej lub kolejnego modułu B Zawór kulowy do napełniania i opróżniania C Rura zbiorcza G1½ D Pierścieniowa złączka zaciskowa dla PE 32 2,9 mm lub PE 2 2,3 mm 34 VIESMANN VITOCAL 300-G

35 Wyposażenie dodatkowe instalacji (ciąg dalszy) E Zaślepka 2" z korkiem G½ F Zawory kulowe do odcinania poszczególnych obiegów Warianty podłączeń VL VL RL Przykład - 4 obiegi solanki RL RL Powrót solanki VL Zasilanie solanki Przykład - 8 obiegów solanki RL Powrót solanki VL Zasilanie solanki 4 VITOCAL 300-G VIESMANN 3

36 Wyposażenie dodatkowe instalacji (ciąg dalszy) 4.2 Obieg wtórny Moduły hydrauliczne Gotowy hydrauliczny zestaw łączący. Do jednosystemowych/monoenergetycznych instalacji z podgrzewem wody użytkowej, z lub bez buforowego podgrzewacza wody grzewczej. Możliwość zastosowania jako moduł łączący w instalacjach kaskadowych. Elementy składowe: Przewody przyłączeniowe obiegu pierwotnego Przewody przyłączeniowe obiegu grzewczego Przewody przyłączeniowe wody użytkowej Przyłącze innych przewodów 1¼ AG u inwestora Uchwyt ścienny Izolacja cieplna Odcięcie Rury łączące Zawór bezpieczeństwa (3 bar, 1 szt.) Manometr (1 szt.) W zależności od nr katalog. z pompą obiegową lub bez Moduły hydrauliczne do jednostopniowych pomp ciepła Moduł hydrauliczny 4 Moduł hydrauliczny Ogrzewanie X X Podgrzew wody użytkowej X Nr katalog. modułu hydraulicznego Bez pompy obiegowej Z Z Z pompą obiegową o dużej wydajności Wilo, typ Stratos Para (1-7 m), 230 V~ Z z 2 pompami obiegowymi Z z 1 pompą obiegową Standardowa pompa obiegowa Wilo, typ RS 2/70 R, 230 V~ Z z 2 pompami obiegowymi Z z 1 pompą obiegową 4 Charakterystyki pomp obiegowych Patrz rozdział Pompa wtórna. E F 441 D G H B A C A Zasilanie obiegu pierwotnego (wlot solanki pompy ciepła) B Powrót obiegu pierwotnego (wylot solanki pompy ciepła) C Tuleja zanurzeniowa D Zawór bezpieczeństwa (3 bar) E Manometr F Zasilanie obiegu grzewczego G Powrót obiegu grzewczego/pojemnościowy podgrzewacz wody H Zasilanie pojemnościowego podgrzewacza wody Wskazówka Wszystkie hydrauliczne króćce przyłączeniowe w rozmiarze G1½. 36 VIESMANN VITOCAL 300-G

37 Wyposażenie dodatkowe instalacji (ciąg dalszy) Moduły hydrauliczne do dwustopniowych pomp ciepła Moduł hydrauliczny 1 Moduł hydrauliczny 2 Moduł hydrauliczny 3 1. stopień 2. stopień 1. stopień 2. stopień 1. stopień 2. stopień Ogrzewanie X X X X X X Podgrzew wody użytkowej X X X Nr katalog. modułu hydraulicznego Bez pompy obiegowej Z Z Z Z pompą obiegową o dużej wydajności Wilo, typ Stratos Para (1-7 m), 230 V~ Standardowa pompa obiegowa Wilo, typ RS 2/70 R, 230 V~ Charakterystyki pomp obiegowych Patrz rozdział Pompa wtórna. Z z 4 pompami obiegowymi Z z 4 pompami obiegowymi Z z 3 pompami obiegowymi Z z 3 pompami obiegowymi Z z 2 pompami obiegowymi Z z 2 pompami obiegowymi F 700 E 441 D G H B A C A Zasilanie obiegu pierwotnego (wlot solanki pompy ciepła) B Powrót obiegu pierwotnego (wylot solanki pompy ciepła) C Tuleja zanurzeniowa D Zawór bezpieczeństwa (3 bar) E Manometr F Zasilanie obiegu grzewczego G Powrót obiegu grzewczego/pojemnościowy podgrzewacz wody H Zasilanie pojemnościowego podgrzewacza wody Wskazówka Wszystkie hydrauliczne króćce przyłączeniowe w rozmiarze G1½. Pompa wtórna Pompa wtórna (ogrzewanie i podgrzew wody użytkowej) Standardowa pompa obiegowa Wilo, typ Nr katalog RS 2/70 R, 230 V~ Pompa wtórna (ogrzewanie) Grundfos, typ UPS 2-60, 230 V~ Nr katalog Laing EC Vario 2/180 G (klasa B), 230 V~ Nr katalog VITOCAL 300-G VIESMANN 37

38 Wyposażenie dodatkowe instalacji (ciąg dalszy) Charakterystyki standardowej pompy obiegowej Wilo Charakterystyki Laing 4 Wys. tłoczenia [m H2O] Moc w W ,0 2,0 3,0 Natężenie przepływu [m³/h] min.(4) (3) min. maks.(1) (2) ,0 2,0 3,0 Natężenie przepływu [m³/h] Typ RS 2/70 R, 230 V~ Charakterystyki Grundfos Wys. tłoczenia [m H2O] UPS 2-60 maks Natężenie przepływu w m³/h Typ UPS 2-60, 230 V~ Wys. tłoczenia [m H2O] 6 E6 vario 4 3 E4 vario Natężenie przepływu w m³/h Typ E4/E6 Vario 2/180, 230 V~ Wys. tłoczenia [m H2O] 6 4 E6 auto 3 2 E4 auto Natężenie przepływu w m³/h Typ E4/E6 Auto 2/180, 230 V~ Charakterystyki pompy obiegowej Wilo o dużej wydajności Tylko w połączeniu z modułem hydraulicznym. Wys. tłoczenia [m H2O] Moc w W Natężenie przepływu [m³/h] Natężenie przepływu [m³/h] Typ Stratos Para (1-7 m), 230 V~ Moduł odpowietrzający Nr katalog Do montażu z boku na modułach hydraulicznych. 38 VIESMANN VITOCAL 300-G

39 Wyposażenie dodatkowe instalacji (ciąg dalszy) G 1½ 30 Przepływowy podgrzewacz wody grzewczej Typ BW/WW Nr katalog. Z Typ BWC/WWC Nr katalog. Z Do montażu w pompie ciepła, elektryczne i hydrauliczne przyłącze wtykowe (w przypadku stosowania w kaskadach pomp ciepła tylko z urządzeniem wiodącym). Wskazówka W typach BWS/WWS nie może zostać zamontowany przepływowy podgrzewacz wody grzewczej. 4 Elementy składowe: Zabezpieczający ogranicznik temperatury Moduł sterujący Izolacja cieplna Tylko typ BW/WW: Hydrauliczny zestaw przyłączeniowy Dane techniczne Napięcie znamionowe Maks. prąd zestyku Moc znamionowa Bezpiecznik 3/N/PE 400 V/0 Hz 4(2) A stopniowo 3/6/9 kw 1xB16A 3-biegunowy Mały rozdzielacz Nr katalog Elementy składowe: Zawór bezpieczeństwa R½ lub R¾ (ciśnienie otwarcia 3 bar) Manometr Automatyczny odpowietrznik z automatycznym urządzeniem odcinającym Izolacja cieplna VITOCAL 300-G VIESMANN 39

40 Wyposażenie dodatkowe instalacji (ciąg dalszy) 4.3 Chłodzenie Zestaw NC Bez mieszacza Nr katalog. Z Z mieszaczem Nr katalog. Z Pokrywa do zestawu NC, kolor vitosilber (srebrny) Nr katalog A 80 BC Gotowa jednostka z mieszaczem lub bez, do realizacji funkcji natural cooling. Funkcja chłodzenia oddziałuje na obieg grzewczy/chłodzenia lub na oddzielny obieg chłodzenia. Do podłączenia np. instalacji ogrzewania podłogowego, konwektorów wentylatorowych lub mat chłodzących. Maks. wydajność chłodnicza do kw (w zależności od rodzaju pompy ciepła i źródła chłodzenia). Elementy składowe: Płytowy wymiennik ciepła Zawór zabezpieczający przed zamarzaniem Termostat zabezpieczający przed zamarzaniem Przełącznik wilgotnościowy natural cooling Pompa obiegu chłodzenia 3-drogowy zawór przełączny (ogrzewanie/chłodzenie) Sterowanie funkcją natural cooling Izolowana termicznie, paroszczelna i dźwiękoszczelna obudowa EPP Tylko w zestawie NC bez mieszacza: 2-drogowy zawór odcinający Tylko w zestawie NC z mieszaczem: Pompa obiegu solanki Zawór 3-drogowy z silnikiem 202 G F E D A Powrót obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia B Zasilanie obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia C Zasilanie obiegu pierwotnego (wlot solanki do zestawu NC) D Powrót obiegu wtórnego do pompy ciepła E Zasilanie obiegu wtórnego do zestawu NC F Zasilanie obiegu pierwotnego (wylot solanki z zestawu NC) G Otwór na przewody elektryczne Wskazówka dotycząca wydajności chłodniczej Spodziewana wydajność chłodnicza zależy od wymiarów i rodzaju źródła ciepła. Maksymalna wydajność chłodnicza osiągana jest po zakończeniu okresu grzewczego. Wydajność chłodnicza maleje odpowiednio do stopnia akumulacji ciepła w gruncie. 40 VIESMANN VITOCAL 300-G

41 Wyposażenie dodatkowe instalacji (ciąg dalszy) Dane techniczne Maks. dopusz. moc pompy ciepła 16 kw Spodziewana wydajność chłodnicza w zależności od mocy pomp grzewczych 16 kw ok.,00 kw 8 kw ok. 2,0 kw 4 kw ok. 1,2 kw Dop. temperatura otoczenia podczas eksploatacji +2 do +30 C podczas transportu i magazynowania 30 do +60 C Wymiary Długość całkowita 20 mm Szerokość całkowita 80 mm Wysokość całkowita 420 mm Masa Zestaw NC bez mieszacza 2 kg Zestaw NC z mieszaczem 28 kg Przyłącza Zasilanie obiegu pierwotnego (wlot i wylot G1½ solanki z zestawu NC) Zasilanie i powrót obiegu grzewczego/ G 1 chłodzenia, oddzielny obieg chłodzenia Zasilanie i powrót obiegu wtórnego do G 1 pompy ciepła 2-stopniowa pompa ciepła W połączeniu z 2-stopniową pompą ciepła zestaw NC nie może być zamontowany bezpośrednio nad pompami ciepła. Nad pompami ciepła montuje się połączenia hydrauliczne pomiędzy pompami ciepła. Zestaw NC może być stosowany tylko do znamionowej mocy cieplnej, wynoszącej maks. 16 kw. Zestaw AC Nr katalog Gotowa jednostka bez mieszacza, do realizacji funkcji chłodzenia active cooling. Funkcja chłodzenia oddziałuje na obieg grzewczy/ chłodzenia lub na oddzielny obieg chłodzenia. Do podłączenia np. stropowych mat chłodzących lub konwektorów wentylatorowych. Maks. wydajność chłodnicza do 13 kw (w zależności od rodzaju pompy ciepła i źródła chłodzenia). 4 Wskazówka W celu zapewnienia odbioru wydajności chłodniczej, nie przewidziano mieszacza do obiegu chłodzenia. W związku z tym nie zaleca się stosowania w połączeniu z ogrzewaniem podłogowym. Zestaw AC może być stosowany tylko do znamionowej mocy cieplnej, wynoszącej maks. 17,6 kw. W przypadku wyższych znamionowych mocy cieplnych inwestor musi zamontować wszystkie wymagane elementy (z odpowiednio zaprojektowanym płytowym wymiennikiem ciepła) dla obiegu grzewczego/chłodzenia lub oddzielnego obiegu chłodzenia. Montaż zestawu AC tylko po lewej stronie, obok pompy ciepła. Elementy składowe: Płytowy wymiennik ciepła Zawory przełączne Czujnik ochrony przed zamarzaniem Pompa obiegu chłodzenia Sterowanie funkcją natural cooling Izolowana termicznie, paroszczelna i dźwiękoszczelna obudowa B C D E F G 30 A H K 61, A Otwory na przewody elektryczne B Zasilanie obiegu wtórnego do zestawu AC C Powrót obiegu wtórnego do pompy ciepła VITOCAL 300-G VIESMANN 41

42 Wyposażenie dodatkowe instalacji (ciąg dalszy) 4 D Powrót obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia E Zasilanie obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia F Zasilanie obiegu pierwotnego (wlot solanki do zestawu AC) G Powrót obiegu pierwotnego (wylot solanki z zestawu AC) H Powrót obiegu pierwotnego (wylot solanki pompy ciepła) K Zasilanie obiegu pierwotnego (wlot solanki pompy ciepła) Dane techniczne Wymiary Długość Szerokość Wysokość Masa własna Dop. temperatura otoczenia podczas eksploatacji podczas transportu i magazynowania Ciśnienie kontrolne Przyłącza Zasilanie i powrót obiegu pierwotnego (wlot i wylot solanki z zestawu AC) Odbiornik (chłodzenie) Połączenie solanki z pompą ciepła Połączenie wody grzewczej z pompą ciepła Zawory 2-drogowe Napięcie robocze (tryb AC) Pobór mocy 717 mm 30 mm 973 mm ok. 80 kg +2 do +30 C 30 do +60 C maks. 4, bar G1¼ G1¼ G1¼ Uniwersalny system wtykowy DN V/0 Hz 1, W Stopień ochrony IP 4 Zawór 3-drogowy Napięcie robocze (tryb AC) 230 V/0 Hz Pobór mocy W Stopień ochrony IP 20 Czas otwarcia 10 s Czas zamknięcia 4 s Pompy obiegowe Napięcie robocze (tryb AC) 230 V/0 Hz Moc (na pompę) maks. 10 W Poziomy prędkości 3 Przyłącze elektryczne L/N/PE 230 V/0 Hz Dodatkowe wyposażenie przyłączeniowe do zestawu AC Nr katalog Tylko w połączeniu z Vitocal 300-G, typ BWC. Gotowy zespół rur do połączenia pompy ciepła z zestawem AC. Do ustawienia zestawu AC po lewej stronie, obok pompy ciepła. Elementy składowe: Przewód zasilania i powrotu obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia Przewód zasilania i powrotu obiegu pierwotnego (wlot/wylot solanki) Izolacja cieplna (paroszczelna) Łączniki przewodów rurowych z zestawem AC lub pompą ciepła Odpowietrznik (1 na przewód) Konwektory wentylatorowe Vitoclima 200-C Z 3-drogowym zaworem regulacyjnym Z 4-przewodowym wymiennikiem ciepła do ogrzewania i chłodzenia Do montażu ściennego Cokół do ustawienia na podłodze Nr katalog V202H Nr katalog. Z V203H Nr katalog. Z V206H Nr katalog. Z V209H Nr katalog. Z VIESMANN VITOCAL 300-G

43 Wyposażenie dodatkowe instalacji (ciąg dalszy) Dane techniczne konwektorów wentylatorowych Konwektory wentylatorowe Vitoclima Typ V202H V203H V206H V209H 200-C Wydajność chłodnicza kw 2,0 3,4,6 8,8 Moc cieplna kw 2,0 3,7,3 9,4 Przyłącze elektryczne 1/N/PE 230 V/0 Hz Moc pobierana wentylatora przy prędkości obrotowej V1 W przy prędkości obrotowej V2 W przy prędkości obrotowej V3 W przy prędkości obrotowej V4 W przy prędkości obrotowej V W Zawór chłodzenia Współczynnik k v m 3 /h 1,6 1,6 1,6 2, Przyłącze R 1/2 R 1/2 R 1/2 R 3/4 Zawór ogrzewania Współczynnik k v m 3 /h 1,6 1,6 1,6 1,6 Przyłącze R1/2 R1/2 R1/2 R1/2 Przyłącze kondensatu Ø mm 18, 18, 18, 18, Nastawnik termiczny Maks. dop. temp. otoczenia C Maks. dop. temp. czynnika C Pobór mocy W Znamionowe natężenie prądu ma Masa kg Wstępnie ustawione fabrycznie obroty wentylatora 4 Wymiary a b c Widok z przodu i z boku A Cokół (wyposażenie dodatkowe) Typ Wymiar w mm a b c V202H V203H V206H V209H VITOCAL 300-G VIESMANN 43

44 Wyposażenie dodatkowe instalacji (ciąg dalszy) a Typ Wymiar w mm a b c d V202H V203H V206H V209H d c b Zamocowanie na ścianie (widok z przodu) 4 A Wylot powietrza B Góra C 4 otwory montażowe 7 8 mm D Dół E Podłoga F Wlot powietrza a b a b Typ Wymiar w mm a b c d e f g h k V202H V203H V206H V209H d e c f c 100 d e f g h g h 100 Położenie przyłączy hydraulicznych (widok z boku, obie strony) A Prawa strona B Lewa strona C Przyłącze powrotu - ogrzewanie D Przyłącze powrotu - chłodzenie E Przyłącze zasilania - ogrzewanie F Przyłącze zasilania - chłodzenie 4.4 Podgrzew wody użytkowej za pomocą podgrzewacza Vitocell 100-V, typ CVW Zestaw solarnych wymienników ciepła Nr katalog Do podłączenia kolektorów słonecznych do Vitocell 100-V, typ CVW 44 VIESMANN VITOCAL 300-G

45 Wyposażenie dodatkowe instalacji (ciąg dalszy) Grzałka elektryczna EHE Do montażu w otworze kołnierzowym w dolnej części podgrzewacza Vitocell 100-V, typ CVW. Nr katalog. Z004 9 Do montażu w otworze kołnierzowym w górnej części podgrzewacza Vitocell 100-V, typ CVW. Nr katalog Grzałkę elektryczną można zastosować tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (stopień twardości 2, do 2, mol/m 3 ). Możliwość wyboru mocy grzewczej: 2, 4 lub 6 kw Elementy składowe: Zabezpieczający ogranicznik temperatury Regulator temperatury Wskazówka Do sterowania grzałką elektryczną poprzez pompę ciepła wymagany jest stycznik pomocniczy, nr katalog Dane techniczne Moc kw Napięcie znamionowe 3/N/PE 400 V/0 Hz Stopień ochrony IP 4 Znamionowe natężenie prądu A 8,7 8,7 8,7 Czas podgrzewu od 10 do 60 C Grzałka elektryczna-dół h 8, 4,3 2,8 Grzałka elektryczna-góra h 4,0 2,0 1,3 Armatura zabezpieczająca wg normy DIN bar Nr katalog a 6 bar Nr katalog Elementy składowe: Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Przeponowy zawór bezpieczeństwa Anoda ochronna 4 Nr katalog. Z Bezobsługowa W miejsce dostarczonej anody magnezowej VITOCAL 300-G VIESMANN 4

46 Wyposażenie dodatkowe instalacji (ciąg dalszy) 4. Podgrzew wody użytkowej z zewnętrznym wymiennikiem ciepła Kulowy zawór 2-drogowy z napędem elektrycznym (DN 32) Nr katalog Z napędem elektrycznym (230 V~) Przyłącze R1¼ Pompa ładująca podgrzewacza Do podgrzewu wody użytkowej poprzez płytowy wymiennik ciepła (w gestii inwestora). Grundfos UPS 2-60 B Nr katalog Grundfos UPS B Nr katalog Charakterystyki UPS B Wys. tłoczenia w m 6,0,0 4,0 3,0 2,0 1, UPS 2-60B 0 0, 1,0 1, 2,0 2, 3,0 3, 4,0 4,,0 Natężenie przepływu w m³/h Wys. tłoczenia w m Natężenie przepływu w m³/h Typ UPS B, 230 V~ Typ UPS 2-60 B, 230 V~ Wskazówki projektowe.1 Zasilanie elektryczne i taryfy Według obowiązujących na terenie Niemiec związkowych taryf prądowych zapotrzebowanie na elektryczność do eksploatacji pomp ciepła jest traktowane jak zapotrzebowanie gospodarstwa domowego. W przypadku pomp ciepła przeznaczonych do ogrzewania budynku należy uzyskać zezwolenie zakładu energetycznego. Lokalny zakład energetyczny powinien udzielić informacji na temat warunków przyłączeniowych danego urządzenia. Szczególnie ważne jest, czy w danym obszarze zaopatrzenia istnieje możliwość jednosystemowej i/lub monoenergetycznej eksploatacji przy użyciu pompy ciepła. Procedura zgłoszeniowa Do oceny oddziaływania wywieranego przez eksploatację pompy ciepła na sieć zasilającą zakładu energetycznego konieczne są następujące dane: Adres użytkownika Miejsce montażu pompy ciepła Rodzaj zapotrzebowania wg obowiązujących taryf (gospodarstwo domowe, gospodarstwo rolne, zapotrzebowanie komercyjne, związane z wykonywaniem zawodu i inne) Również informacje dotyczące opłat abonamentowych i za zużytą energię, możliwości korzystania z tańszej taryfy nocą oraz ewentualnych czasów blokady dostawy prądu są ważne na etapie projektowania. Pytania w tym zakresie prosimy kierować do właściwego zakładu energetycznego. Planowany sposób eksploatacji pompy ciepła Producent pompy ciepła Typ pompy ciepła Elektryczna moc przyłączeniowa w kw (na podstawie napięcia i natężenia znamionowego) Maks. prąd rozruchowy w A Maks. obciążenie grzewcze budynku w kw.2 Wymagania dotyczące ustawienia Kotłownia powinna być sucha i zabezpieczona przed zamarzaniem. Nie ustawiać w pomieszczeniach mieszkalnych i bezpośrednio obok nich, nad pomieszczeniami do odpoczynku i sypialnymi. Przestrzegać minimalnych odległości i kubatury pomieszczenia (patrz poniższy rozdział). 46 VIESMANN VITOCAL 300-G

47 Wskazówki projektowe (ciąg dalszy) Zabezpieczenie przed hałasem: Instalacja pompy ciepła na podestach lub cokołach izolowanych akustycznie (patrz strona 48). Zmniejszenie ilości powierzchni wykazujących sztywność akustyczną, szczególnie na ścianach i sufitach. Szorstki tynk absorbuje więcej hałasu niż płytki. Jeśli wymagana jest szczególna izolacja akustyczna, zastosować dodatkowe materiały absorbujące hałas na ścianach i sufitach (produkty dostępne w specjalistycznych sklepach). Przyłącza hydrauliczne: Przyłącza hydrauliczne pompy ciepła muszą być elastyczne i beznapięciowe (np. dzięki zastosowaniu wyposażenia dodatkowego pomp ciepła firmy Viessmann). Zamocować przewody rurowe i elementy wbudowywane za pomocą mocowań pochłaniających hałas. Na przewody i podzespoły w obiegu pierwotnym założyć paroszczelną izolację cieplną, aby uniknąć skraplania. Minimalne odległości Wskazówka W przypadku odległości za pompą ciepła większej niż 80 mm potrzebne są dodatkowe uchwyty mocujące przewodów elektrycznych. 130 Pozostawić wolną przestrzeń na potrzeby prac instalacyjnych i konserwacyjnych. Wskazówki Typ BWS, WWS (2. stopień) znajduje się zawsze po lewej stronie typu BW, WW (1. stopień). Hydrauliczne połączenia pomiędzy dwiema pompami ciepła należy wykonać nad obiema pompami ciepła (zestaw przyłączeniowy, wyposażenie dodatkowe lub dostarczone przez inwestora). Zestaw NC (wyposażenie dodatkowe) nie może być umieszczony bezpośrednio nad pompami ciepła (zestaw NC, patrz strona 40). W przypadku stosowania zestawu AC (wyposażenie dodatkowe), patrz strona Typ BW, WW Pozostawić wolną przestrzeń na potrzeby prac instalacyjnych i konserwacyjnych. W przypadku stosowania zestawu AC (wyposażenie dodatkowe), patrz strona Typ BWC, WWC Pozostawić wolną przestrzeń z przodu i z lewej strony pompy ciepła na potrzeby prac instalacyjnych i konserwacyjnych. W przypadku stosowania zestawu AC (wyposażenie dodatkowe), patrz strona 83. Typ BW/BWS, WW/WWS Min. kubatura pomieszczenia Minimalna kubatura pomieszczenia technicznego zgodnie z DIN EN 378 zależy od ilości (napełnianie) i składu czynnika chłodniczego. V min = m max G VITOCAL 300-G VIESMANN 47

48 Wskazówki projektowe (ciąg dalszy) V min Min. kubatura pomieszczenia w m 3 m max Maks. ilość (napełnianie) czynnika chłodniczego w kg G Praktyczna wartość graniczna wg normy DIN EN 378, zależna od składu czynnika chłodniczego Wskazówka W przypadku ustawiania kilku pomp ciepła w jednym pomieszczeniu, należy zsumować minimalne kubatury pomieszczenia dla poszczególnych urządzeń. Czynnik chłodniczy Praktyczna wartość graniczna w kg/ m 3 R 407 C 0,31 R 410 A 0,44 R 134 A 0,2 Na podstawie stosowanego czynnika chłodniczego i ilości (napełniania) uzyskuje się następujące minimalne kubatury pomieszczenia: Znamionowa moc cieplna Min. kubatura pomieszczenia 6,2 kw 4,7 m 3 8,4 kw,8 m 3 10,2 kw 7, m 3 12,1 kw 7,9 m 3 1,1 kw 7, m 3 17,6 kw 6,8 m 3 Podest dźwiękochłonny (przykład ustawienia lewostronnego) A A Typ BW, BWC, WW, WWC Typ BW/BWS, WW/WWS A Boczny pasek izolacyjny min. 10 mm A Boczny pasek izolacyjny min. 10 mm 100 A B C D A D E F G H K Budowa podestu A Boczny pasek izolacyjny B Jastrych betonowy 48 VIESMANN VITOCAL 300-G

49 Wskazówki projektowe (ciąg dalszy) C Warstwa dźwiękochłonna, np. 40 mm izolacji PU/ 20 mm PST 20/22 D Powłoka zewnętrzna E Jastrych F Warstwa izolacyjna G Uszczelniająca warstwa bitumiczna H Górna krawędź gotowej podłogi K Górna krawędź surowej podłogi Podest należy zaprojektować na obciążenia wynoszące maks. 300 kg. W razie potrzeby wykonać dodatkowe zbrojenia. W celu uniknięcia rezonansu akustycznego należy zastosować odpowiednie warstwy izolacyjne. Przyłącza elektryczne ogrzewania i podgrzewu wody użytkowej Wymogi w zakresie instalacji elektrycznej Należy przestrzegać technicznych warunków przyłączeniowych (TWP) właściwego zakładu energetycznego. Informacji dotyczących koniecznych urządzeń pomiarowych i sterujących udziela lokalny zakład energetyczny. Należy przeznaczyć oddzielny licznik prądu dla pompy ciepła. Pompy ciepła firmy Viessmann zasilane są prądem o napięciu 400 V~ (w niektórych krajach dostępne są także modele na 230 V). Obwód prądu sterowniczego wymaga zasilania sieciowego 230 V~. Bezpiecznik dla obwodu prądu sterowniczego (6,3 A) znajduje się w regulatorze pompy ciepła. Blokada dostawy prądu przez ZE Istnieje możliwość wyłączenia sprężarki i przepływowego ogrzewacza wody przez Zakład Energetyczny (ZE). Zakład Energetyczny może wymagać możliwości takiego wyłączenia w celu udostępnienia niskiej taryfy. Zasilanie elektryczne regulatora pompy ciepła nie może przy tym zostać wyłączone. 1-stopniowa pompa ciepła Typ WW, WWC: Uwzględnić następujące podzespoły: Pompa studni Czujnik przepływu Zabezpieczenie przed zamarzaniem C Typ BW, WW B D F E A O M G H K L M N A Pompa ciepła B Pojemnościowy podgrzewacz wody C Czujnik temperatury zewnętrznej, przewód czujnika (2 x 0,7 mm 2 ) D Pompa cyrkulacyjna wody użytkowej, przewód zasilający (3 x 1, mm 2 ) E Pompa obiegu pierwotnego (solanka), przewód zasilający (3 x 1, mm 2 lub x 1, mm 2 ) F Czujnik temperatury w podgrzewaczu, przewód czujnika (2 x 0,7 mm 2 ) G Pompa obiegu grzewczego (lub buforowa pompa ładująca przy zastosowaniu buforowego podgrzewacza wody grzewczej), przewód zasilający (3 x 1, mm 2 ) H Przepływowy podgrzewacz wody grzewczej (wyposażenie dodatkowe) K Licznik prądu/zasilanie budynku L Zasilający przewód elektryczny, 400 V~ ( x 2, mm 2, w zależności od typu pompy ciepła (maks. 30 m) M Zasilający przewód elektryczny, 230 V~, 0 Hz ( x 1, mm 2 ) z odłączeniem dopływu prądu przez ZE N Zasilający przewód elektryczny, 400 V~ do przepływowego podgrzewacza wody grzewczej (wyposażenie dodatkowe, x 2, mm 2 ) O Zawór przełączny lub pompa obiegowa do podgrzewu wody użytkowej, przewód zasilający ( x 1, mm 2 ) C B Typ BWC, WWC D F A H K L M N A Pompa ciepła (z wbudowanymi pompami obiegowymi obiegów pierwotnych i wtórnych, z zaworem przełącznym podgrzewu wody użytkowej) B Pojemnościowy podgrzewacz wody C Czujnik temperatury zewnętrznej, przewód czujnika (2 x 0,7 mm 2 ) D Pompa cyrkulacyjna wody użytkowej, przewód zasilający (3 x 1, mm 2 ) F Czujnik temperatury w podgrzewaczu, przewód czujnika (2 x 0,7 mm 2 ) H Przepływowy podgrzewacz wody grzewczej (wyposażenie dodatkowe) K Licznik prądu/zasilanie budynku L Zasilający przewód elektryczny, 400 V~ ( x 2, mm 2, w zależności od typu pompy ciepła (maks. 30 m)) M Zasilający przewód elektryczny, 230 V~, 0 Hz ( x 1, mm 2 ) z odłączeniem dopływu prądu przez ZE N Zasilający przewód elektryczny, 400 V~ do przepływowego podgrzewacza wody grzewczej (wyposażenie dodatkowe, x 2, mm 2 ) Wskazówka Podczas instalacji dodatkowych buforowych podgrzewaczy wody grzewczej, obiegów grzewczych z mieszaczem, zewnętrznych wytwornic ciepła (gaz/olej/drewno) itp. należy zaplanować potrzebne dodatkowe przewody zasilania, sterowania i czujnika. Należy skontrolować i w razie potrzeby zastosować przewody zasilające o większych przekrojach. VITOCAL 300-G VIESMANN 49

50 Wskazówki projektowe (ciąg dalszy) 2-stopniowa pompa ciepła D C E F H B G A K M L M N O P Q R Typ BW/BWS, WW/WWS A Pompa ciepła, typ BW, WW B Pompa ciepła, typ BWS, WWS C Pojemnościowy podgrzewacz wody D Czujnik temperatury zewnętrznej, przewód czujnika (2 x 0,7 mm 2 ) E Pompa cyrkulacyjna wody użytkowej, przewód zasilający (3 x 1, mm 2 ) F Czujnik temperatury w podgrzewaczu, przewód czujnika (2 x 0,7 mm 2 ) G Pompa obiegu pierwotnego (solanka), przewód zasilający (3 x 1, mm 2 lub x 1, mm 2 ) H Elektryczne przewody łączące pomiędzy pompą ciepłą 1. i 2. stopnia (w zakresie dostawy) K Zawór przełączny lub pompa ładująca podgrzewu wody użytkowej, przyłącze ( x 1, mm 2 ) L Pompa obiegu grzewczego (lub buforowa pompa ładująca przy zastosowaniu buforowego podgrzewacza wody grzewczej), przewód zasilający (3 x 1, mm 2 ) M Przepływowy podgrzewacz wody grzewczej (wyposażenie dodatkowe, montaż tylko w typie BW, WW) N Licznik prądu/zasilanie budynku O Zasilający przewód elektryczny, typ BWS, WWS, 400 V~ ( x 2, mm 2, w zależności od typu pompy ciepła (maks. 30 m)) P Zasilający przewód elektryczny, typ BW/WW, 400 V ( x 2, mm 2, w zależności od typu pompy ciepła (maks. 30 m)) Q Zasilający przewód elektryczny, 230 V~, 0 Hz ( x 1, mm 2 ) z odłączeniem dopływu prądu przez ZE R Zasilający przewód elektryczny, 400 V do przepływowego podgrzewacza wody grzewczej (wyposażenie dodatkowe, x 2, mm 2 ).3 Przyłącza hydrauliczne Przyłącza po stronie pierwotnej (solanka-woda) 1-stopniowa pompa ciepła wp qt P wq P P Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR 300 qt Pompa pierwotna wp Pakiet wyposażenia dodatkowego obiegu solanki wq Czujnik ciśnienia obiegu solanki ww Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych wu Sondy gruntowe/kolektory gruntowe 2 ww wu 1 0 VIESMANN VITOCAL 300-G

51 Wskazówki projektowe (ciąg dalszy) 2-stopniowe pompy ciepła Wspólna pompa pierwotna wp qt P wq P P qz qu 2 Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR Pompa ciepła 2. stopnia qt Wspólna pompa pierwotna qz Czujnik temperatury wody na zasilaniu obiegu pierwotnego qu Czujnik temperatury wody na powrocie obiegu pierwotnego wp Pakiet wyposażenia dodatkowego obiegu solanki wq Czujnik ciśnienia obiegu solanki ww Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych wu Sondy gruntowe/kolektory gruntowe ww wu 9 1 Dwie pompy pierwotne ww wp P wq P P qz qu wt 2 qt Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR Pompa ciepła 2. stopnia qt Pompa pierwotna dla pompy ciepła 1 stopnia qz Czujnik temperatury wody na zasilaniu obiegu pierwotnego qu Czujnik temperatury wody na powrocie obiegu pierwotnego wp Pakiet wyposażenia dodatkowego obiegu solanki wq Czujnik ciśnienia obiegu solanki ww Rozdzielacz solanki do sond gruntowych/kolektorów gruntowych wt Pompa pierwotna dla pompy ciepła 2 stopnia wu Sondy gruntowe/kolektory gruntowe wu 9 1 VITOCAL 300-G VIESMANN 1

52 Wskazówki projektowe (ciąg dalszy) Przyłącza po stronie pierwotnej (woda-woda) 1-stopniowa pompa ciepła wp P wq P P we qt 2 wr ww qo 1 wz wu wi Typ WW, WWC P Złącze obiegu pierwotnego Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR 300 qt Pompa pierwotna qo Czujnik ochrony przed zamarzaniem obiegu pierwotnego (wyposażenie dodatkowe) wp Pakiet wyposażenia dodatkowego obiegu solanki wq Czujnik ciśnienia obiegu solanki ww Wymiennik ciepła obiegu pierwotnego we Czujnik przepływu obiegu studniowego (przy podłączaniu usunąć mostek) wr Filtr zanieczyszczeń wz Pompa studni (pompa ssąca wody gruntowej, przyłączyć przez fabryczny stycznik wraz z zabezpieczeniem) wu Studnia czerpalna wi Studnia chłonna 2 VIESMANN VITOCAL 300-G

53 Wskazówki projektowe (ciąg dalszy) 2-stopniowe pompy ciepła Wspólna pompa pierwotna wp P wq P qz P qu we qt 2 wr ww qo 9 1 wz wu wi Typ WW/WWS P Złącze obiegu pierwotnego Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR Pompa ciepła 2. stopnia qt Wspólna pompa pierwotna qz Czujnik temperatury wody na zasilaniu obiegu pierwotnego qu Czujnik temperatury wody na powrocie obiegu pierwotnego qo Czujnik ochrony przed zamarzaniem obiegu pierwotnego wp Pakiet wyposażenia dodatkowego obiegu solanki wq Czujnik ciśnienia obiegu solanki ww Wymiennik ciepła obiegu pierwotnego we Czujnik przepływu obiegu studniowego (przed podłączeniem usunąć mostek) wr Filtr zanieczyszczeń wz Pompa studni (pompa ssąca wody gruntowej, przyłączyć przez fabryczny stycznik wraz z zabezpieczeniem) wu Studnia czerpalna wi Studnia chłonna VITOCAL 300-G VIESMANN 3

54 Wskazówki projektowe (ciąg dalszy) Dwie pompy pierwotne wp P wq P qz P qu we 2 wr ww qo wt 9 qt 1 wz wu wi Typ WW/WWS P Złącze obiegu pierwotnego Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR Pompa ciepła 2. stopnia qt Pompa pierwotna dla pompy ciepła 1 stopnia qz Czujnik temperatury wody na zasilaniu obiegu pierwotnego qu Czujnik temperatury wody na powrocie obiegu pierwotnego qo Czujnik ochrony przed zamarzaniem obiegu pierwotnego wp Pakiet wyposażenia dodatkowego obiegu solanki wq Czujnik ciśnienia obiegu solanki ww Wymiennik ciepła obiegu pierwotnego we Czujnik przepływu obiegu studniowego (przed podłączeniem usunąć mostek) wr Filtr zanieczyszczeń wt Pompa pierwotna dla pompy ciepła 2 stopnia wz Pompa studni (pompa ssąca wody gruntowej, przyłączyć przez fabryczny stycznik wraz z zabezpieczeniem) wu Studnia czerpalna wi Studnia chłonna 4 VIESMANN VITOCAL 300-G

55 Wskazówki projektowe (ciąg dalszy) Przyłącza po stronie wtórnej 2-stopniowe pompy ciepła C H W qp 6 P qz qq qw qu 3 P 8 2 wt qt qe Typ BW/BWS, WW/WWS C Złącze chłodzenia H Złącze ogrzewania P Złącze obiegu pierwotnego W Złącze podgrzewu wody użytkowej Wymagane urządzenia Poz. Oznaczenie 1 Pompa ciepła 2 Regulator pompy ciepła WPR Czujnik temperatury zewnętrznej 4 Przepływowy podgrzewacz wody grzewczej (wyposażenie dodatkowe, tylko pompa ciepła 1. stopnia lub do urządzenia wiodącego) Pompa obiegowa ogrzewania podgrzewacza (po stronie wody grzewczej) dla pompy ciepła 1 stopnia 6 Pompa wtórna pompy ciepła 1 stopnia 8 Rozdzielacz KM-BUS 9 Pompa ciepła 2. stopnia qp Pompa wtórna pompy ciepła 2 stopnia qq Pompa obiegowa ogrzewania podgrzewacza (po stronie wody grzewczej) dla pompy ciepła 2 stopnia qw Mały rozdzielacz z armaturą zabezpieczającą qe Naczynie zbiorcze (wyposażenie dodatkowe) qt Pompa pierwotna dla pompy ciepła 1 stopnia qz Czujnik temperatury wody na zasilaniu obiegu pierwotnego qu Czujnik temperatury wody na powrocie obiegu pierwotnego wt Pompa pierwotna dla pompy ciepła 2 stopnia VITOCAL 300-G VIESMANN

56 Wskazówki projektowe (ciąg dalszy).4 Podzespoły możliwe do przyłączenia X Wymagane 0 Opcjonalne Schemat instalacji (parametry w regulatorze pompy ciepła WPR 300) 0 1a 1b 1c 2a 2b 2c 3b 3c 4b 4c b c 6b 6c 7b 7c 8b 8c 9b 9c 10b 10c 11 Obieg grzewczy A1 bez X X X X X X X X X X X X X X mieszacza Obieg grzewczy M2 z mieszaczem X X X X X X X X X X X X X X X X Obieg grzewczy M3 z mieszaczem X X X X X X X X Pojemnościowy podgrzewacz X X X X X X X X X X X X wody Buforowy podgrzewacz wody grzewczej X X X X X X X X X X X X X X X X X X X X Zewnętrzna wytwornica ciepła X X X X X X X X X X Tryb chłodzenia (możliwy tylko jeden obieg chłodzenia) Obieg grzewczy A Obieg grzewczy M Obieg grzewczy M Oddzielny obieg chłodzenia Basen (tylko z zewnętrznym zestawem uzupełniającym H1) Kolektor słoneczny (tylko z Vitosolic /200) Kaskada X Nadążna pompa ciepła X 6 VIESMANN VITOCAL 300-G

57 Wskazówki projektowe (ciąg dalszy) Przykład: Inne schematy instalacji, patrz Przykłady instalacji pomp ciepła. Schemat instalacji 6b: obieg grzewczy bez mieszacza A1, obieg grzewczy z mieszaczem M2, pojemnościowy podgrzewacz wody, buforowy podgrzewacz wody grzewczej. Wymiarowanie pompy ciepła Wskazówka Dokładne zwymiarowanie instalacji z pompą ciepła jest szczególnie ważne w przypadku instalacji eksploatowanych jednosystemowo, ponieważ wybór zbyt dużych urządzeń powoduje często niewspółmierny wzrost kosztów. Z tego względu należy unikać przewymiarowania! Najpierw należy określić znormalizowane obciążenie grzewcze budynku Φ HL. Na potrzeby wstępnej rozmowy z klientem i sporządzenia oferty w większości przypadków wystarcza przybliżone ustalenie obciążenia grzewczego. Przed złożeniem zamówienia należy, podobnie jak przy wszystkich systemach grzewczych, ustalić znormalizowane obciążenie grzewcze wg normy DIN EN i wybrać odpowiednią pompę ciepła. Jednosystemowy sposób eksploatacji W przypadku eksploatacji jednosystemowej pompa ciepła jako jedyna wytwornica ciepła musi pokryć całość zapotrzebowania budynku na ciepło wg normy DINEN Podczas wymiarowania pompy ciepła należy uwzględnić: Dodatki do obciążenia grzewczego budynku za przerwy w dostawie prądu. Zakład Energetyczny może wyłączyć zasilanie elektryczne pomp ciepła na maks. 3 2 godziny w ciągu 24 godzin. Dodatkowo należy uwzględnić indywidualne uzgodnienia dotyczące klientów posiadających umowę specjalną. Ze względu na bezwładność budynku nie uwzględnia się 2 godzin przerwy w dostawie prądu. Wskazówka Pomiędzy dwiema przerwami czas dostawy prądu powinien być co najmniej tak samo długi, jak poprzedzająca go przerwa. Przybliżone ustalenie obciążenie grzewczego na podstawie ogrzewanej powierzchni Ogrzewaną powierzchnię (w m 2 ) należy pomnożyć przez następujące specyficzne zapotrzebowanie mocy: Budynek pasywny 10 W/m 2 Budynek niskoenergetyczny 40 W/m 2 Nowe budownictwo (wg WSchVO 9 (Rozporządzenie 0 W/m 2 o izolacji termicznej) lub EnEV (Rozporządzenie o instalacjach grzewczych), Niemcy) Dom (zbudowany przed 199 r., z normalną izolacją 80 W/m 2 cieplną) Starszy dom (bez izolacji cieplnej) 120 W/m 2 Teoretyczne obliczenia przy przerwach 3 2 godziny Przykład: Nowe budownictwo z dobrą izolacją cieplną (0 W/m 2 ) i ogrzewaną powierzchnią wynoszącą 170 m 2 Przybliżone, obliczone obciążenie grzewcze: 8,4 kw Maksymalny czas blokady 3 x 2 godziny przy minimalnej temperaturze zewnętrznej wg normy DIN EN Przy 24 godzinach dzienna ilość ciepła wynosi: 8,4 kw 24 h = 202 kwh Do pokrycia maks. dziennej ilości ciepła dostępne jest tylko 18 godz. na dzień, ze względu na blokady dostaw prądu do eksploatacji pomp ciepła. Ze względu na bezwładność budynku nie uwzględnia się 2 godzin. 202 kwh / (18 + 2) h = 10,1 kw Moc pompy ciepła przy maksymalnym czasie blokady 3 x 2 godziny na dzień należałoby więc podwyższyć o 20%. Przerwy w dostawie prądu występują często tylko w razie konieczności. Prosimy zasięgnąć informacji dotyczących blokad dostawy prądu w lokalnym zakładzie energetycznym. VITOCAL 300-G VIESMANN 7

58 Wskazówki projektowe (ciąg dalszy) Eksploatacja monoenergetyczna Uzupełnienie instalacji pomp ciepła w eksploatacji grzewczej stanowi przepływowy podgrzewacz wody grzewczej. Przyłączenia można dokonać przez regulator w zależności od temperatury zewnętrznej (temperatura dwuwartościowa) i obciążenia grzewczego. Wskazówka Pobór prądu przez przepływowy podgrzewacz wody grzewczej nie jest z reguły rozliczany wg specjalnych taryf. Obliczenia w przypadku typowej konfiguracji instalacji: Moc grzewczą pompy ciepła należy zaprojektować na ok. 70 do 8% maks. wymaganego obciążenia grzewczego budynku zgodnie z normą DIN EN Udział pompy ciepła w rocznej eksploatacji grzewczej wynosi ok. 9%. Nie ma konieczności uwzględniania czasów przerw w dostawie prądu. Wskazówka Mniejsze wymiary pompy ciepła w porównaniu do jednosystemowego sposobu eksploatacji sprawiają, że wydłuża się czas pracy pompy ciepła. Aby to skompensować, należy zwiększyć źródło ciepła przy pompach ciepła solanka/woda. W przypadku instalacji z sondami gruntowymi nie można przekraczać wartości orientacyjnej rocznej pracy odbiorczej wyn. 100 kwh/m a. Przepływowy podgrzewacz wody grzewczej (wyposażenie dodatkowe) Jako dodatkowe źródło ciepła do układu zasilania wodą grzewczą może zostać wbudowany elektryczny przepływowy podgrzewacz wody grzewczej. Przepływowy podrzewacz wody grzewczej wbudowywany jest do urządzenia i podłączony oraz zabezpieczony za pośrednictwem oddzielnego przyłącza sieciowego. Sterowanie odbywa się za pośrednictwem regulatora pompy ciepła. Przepływowy podgrzewacz wody grzewczej może zostać włączony osobno dla trybu grzewczego i do podgrzewu wody użytkowej. Po włączeniu przez parametr, regulator pompy ciepła włącza, w zależności od zapotrzebowania na ciepło, stopień 1, 2 lub 3 przepływowego podgrzewacza wody grzewczej. Po osiągnięciu maks. temperatury na zasilaniu w obiegu wtórnym, regulator pompy ciepła wyłącza przepływowy podgrzewacz wody grzewczej. Parametr stopień blokady ZE ogranicza stopień mocy przepływowego podgrzewacza wody grzewczej na czas trwania blokady ZE. W celu ograniczenia całkowitego poboru mocy elektrycznej regulator pompy ciepła bezpośrednio przed rozruchem sprężarki wyłącza na kilka sekund przepływowy podgrzewacz wody grzewczej. Następnie podłączane są kolejno, w odstępach co 10 s, poszczególne stopnie. Jeżeli przy włączonym podgrzewaczu przepływowym wody grzewczej różnica między temperaturą na zasilaniu a temperaturą na powrocie w obiegu wtórnym nie zwiększy się w ciągu 24 h o min. 1 K, regulator pompy ciepła zgłosi usterkę. Eksploatacja dwusystemowa Zewnętrzna wytwornica ciepła Regulator pompy ciepła umożliwia dwusystemową eksploatację pompy ciepła z zewnętrzną wytwornicą ciepła, np. kotłem olejowym lub gazowym. Zewnętrzna wytwornica ciepła jest włączona do instalacji hydraulicznej w taki sposób, że pompa ciepła może być wykorzystywana również do podwyższania temperatury wody na powrocie w kotle. Rozdzielenie systemowe możliwe jest dzięki zastosowaniu sprzęgła hydraulicznego lub podgrzewacza buforowego wody grzewczej. W celu zapewnienia optymalnej eksploatacji pompy ciepła zewnętrzna wytwornica ciepła musi zostać podłączona do obiegu zasilania wodą grzewczą za pośrednictwem mieszacza. Dzięki bezpośredniemu sterowaniu mieszacza przez regulator pompy ciepła możliwe jest osiąganie szybkiej reakcji. Jeżeli temperatura zewnętrzna (długookresowa średnia wartość) jest niższa od temperatury punktu biwalentnego, regulator pompy ciepła włącza zewnętrzną wytwornicę ciepła. Przy bezpośrednim zapotrzebowaniu na ciepło przez odbiorniki (np. w przypadku ochrony przed zamarznięciem lub w przypadku uszkodzenia pompy ciepła) zewnętrzna wytwornica ciepła włączana jest również wtedy, gdy temperatura zewnętrzna jest wyższa od temperatury dwuwartościowej. Zewnętrzna wytwornica ciepła może zostać dodatkowo włączona do podgrzewu wody użytkowej. Wskazówka Regulator pompy ciepła nie posiada żadnych funkcji bezpieczeństwa zewnętrznej wytwornicy ciepła. Aby w przypadku wystąpienia usterki uniknąć zbyt wysokich temperatur na zasilaniu i powrocie pompy ciepła, należy zainstalować zabezpieczający ogranicznik temperatury do wyłączania zewnętrznej wytwornicy ciepła (próg wyłączania 70 C). Dodatek do podgrzewu wody użytkowej Dla zwykłego budynku mieszkalnego przyjmuje się maksymalne zapotrzebowanie na ciepłą wodę wynoszące ok. 0 litrów na osobę dziennie o temperaturze ok.4 C. Odpowiada to dodatkowej mocy grzewczej około 0,2 kw na osobę przy 8-godzinnym czasie podgrzewu. Dodatek ten uwzględnia się tylko wówczas, gdy suma dodatkowego obciążenia grzewczego wynosi więcej niż 20% obciążenia grzewczego obliczonego na podstawie normy DIN EN VIESMANN VITOCAL 300-G

59 Wskazówki projektowe (ciąg dalszy) Zapotrzebowanie na ciepłą wodę użytkową o temperaturze 4 C Użytkowe ciepło właściwe Zalecany dodatek grzewczy do podgrzewu wody użytkowej *2 w l/dzień na osobę w Wh/dzień na osobę w kw/osobę Niskie zapotrzebowanie 1 do do ,08 do 0,1 Normalne zapotrzebowanie *3 30 do do ,1 do 0,30 lub Mieszkanie piętrowe (rozliczenie wg zużycia) Mieszkanie piętrowe (rozliczenie ryczałtowe) Dom jednorodzinny *3 (średnie zapotrzebowanie) Temperatura odniesienia 4 C Użytkowe ciepło właściwe Zalecany dodatek grzewczy do podgrzewu wody użytkowej *2 w l/dzień na osobę w Wh/dzień na osobę w kw/osobę 30 ok ok. 0,10 4 ok ok. 0,22 0 ok ok. 0,20 Dodatek przy eksploatacji z obniżoną temperaturą Regulator pompy ciepła wyposażony jest w ogranicznik temperatury do eksploatacji z obniżoną temperaturą, z tego też względu nie trzeba uwzględniać określonego przez normę DIN EN dodatku dla tego trybu pracy instalacji. Dzięki optymalizacji włączania regulatora pompy ciepła można zrezygnować również z dodatku na podgrzew po pracy z obniżoną temperaturą. Obie funkcje muszą być aktywowane przez regulator. Jeżeli rezygnuje się z wymienionych dodatków ze względu na uaktywnione funkcje regulacji, należy zaprotokołować ten fakt podczas oddawania użytkownikowi instalacji do użytku. Jeżeli mimo wymienionych opcji regulatora uwzględnione zostaną dodatki, należy ustalić je w oparciu o normę DIN EN Źródła ciepła dla pomp ciepła solanka/woda Zabezpieczenie przed zamarzaniem W celu uzyskania bezawaryjnej pracy pompy ciepła w obiegu pierwotnym należy stosować środki przeciw zamarzaniu na bazie glikolu. Muszą one zapewniać zabezpieczenie przed zamarzaniem min. do -1 C i zawierać odpowiednie inhibitory do zabezpieczenia antykorozyjnego. Mieszanki gotowe do użytku gwarantują równomierny rozkład stężeń. Do obiegu pierwotnego zalecamy stosowanie gotowej mieszanki Tyfocor na bazie glikolu etylenowego. Kolektor gruntowy Własności termiczne górnej warstwy gruntu, takie jak objętościowa pojemność cieplna oraz przewodność cieplna, zależą ściśle od składu oraz właściwości gruntu. Zdolność magazynowania ciepła oraz przewodność cieplna są tym większe, im większe jest nasycenie gleby wodą i zawartość substancji mineralnych (kwarc lub skaleń) oraz im mniejsza jest jej porowatość. Właściwa wydajność poboru q E dla gruntu mieści się w przedziale ok W/m 2. Sucha gleba piaszczysta q E = 10 1 W/m 2 Wilgotna gleba piaszczysta q E = 1 20 W/m 2 Sucha gleba gliniasta q E = 20 2 W/m 2 Wilgotna gleba gliniasta q E = 2 30 W/m 2 Gleba prowadząca wody gruntowe q E = 30 3 W/m 2 Jeśli obieg pierwotny pompy ciepła jest wyposażony w dodatkowe rozdzielenie systemowe (obieg pośredni), po stronie sond lub kolektorów gruntowych można stosować także środki przeciw zamarzaniu niezawierające inhibitorów. Wskazówka Przy wyborze środka przeciw zamarzaniu należy bezwzględnie przestrzegać wytycznych instytucji wydających zezwolenia. Rozdzielacz i kolektor Rozdzielacz i kolektor należy zamontować tak, aby były one dostępne dla ewentualnych późniejszych kontroli, np. w osobnej studzience rozdzielacza poza domem lub w studzience okna piwnicznego przy domu. Każdy obieg rurowy na zasilaniu i powrocie powinien posiadać możliwość oddzielnego odcięcia w celu napełniania i odpowietrzania kolektora. Na podstawie tych danych można ustalić niezbędną powierzchnię gruntu w zależności od obciążenia grzewczego budynku i wydajności chłodniczej ² K pompy ciepła. ² K = ² WP P WP ² K oznacza różnicę pomiędzy mocą grzewczą pompy ciepła (² WP ) a jej mocą pobieraną (P WP ). *2 Dla czasu podgrzewu pojemnościowego podgrzewacza wody 8 h. *3 Jeżeli rzeczywiste zapotrzebowanie na ciepłą wodę użytkową przekracza podane wartości, należy wybrać większy dodatek mocy. VITOCAL 300-G VIESMANN 9

60 Wskazówki projektowe (ciąg dalszy) F B H C D A E G 100 mm Przykład z jedną studzienką zbiorczą A Właz mm B Kręgi betonowe C Zasilanie pierwotne D Powrót obiegu pierwotnego E Rozdzielacz solanki F Rury kolektora G Żwir H Drenaż 1,2-1, m F C Fundament D Drenaż E Uszczelnienie F Rura okładzinowa G Żwir okrągły H Rury PE 32 3,0 (2,9) K Grunt Wszystkie ułożone rury, kształtki itp. powinny być wykonane z materiałów odpornych na korozję. Przez przewody zasilania i powrotu przepływa zimna solanka (temperatura solanki < temperatura piwnicy). Z tego względu, aby uniknąć tworzenia się kondensatu i szkód powodowanych przez wilgoć, należy wszystkie przewody w domu i przepusty przez mur (również w obrębie budynku) zaizolować termicznie ze szczelnością dyfuzyjną pary. W celu odprowadzenia kondensatu można alternatywnie zastosować rynnę odpływową. Do napełniania instalacji używa się gotowej mieszanki solankowej. Przewód należy położyć z lekkim spadkiem w kierunku zewnętrznej ściany budynku, aby uniknąć wnikania wody nawet w przypadku silnych opadów deszczu. Wykonany na zewnątrz drenaż zapewnia dobre odprowadzenie wody deszczowej. Jeżeli wymagane są specjalne zabezpieczenia budowlane przed przesiąkaniem wody, należy zastosować odpowiednie atestowane przepusty ścienne (np. firmy Doyma). Projekt szacunkowy Przy sporządzaniu projektu decydującym parametrem jest wydajność chłodnicza ² K pompy ciepła w punkcie pracy B0/W3. Wymagana powierzchnia F E = ² K /³ E (zależna od właściwości gruntu średnia wydajność poboru). 2 Wymagana liczba obiegów rurowych o dł. 100 m każdy w zależności od F E i rozmiaru rury: Rury z PE 20 2,0: Obiegi rurowe o dł. 100 m każdy = F E 3/100 Rury z PE 2 2,3: Obiegi rurowe o dł. 100 m każdy = F E 2/100 Rury z PE 32 3,0 (2,9): Obiegi rurowe o dł. 100 m każdy = F E 1,/100 Dokładnie zaprojektować kolektor można tylko uwzględniając właściwości gleby w miejscu jego wykonania. Przykład otworu na przewody A Do pompy ciepła B Budynek Wymagane rozdzielacze solanki i obiegi rurowe o dł. 100 m każdy przy ³ E = 2 W/m 2 (projekt szacunkowy) Pompy ciepła ² K F E PE 20 2,0 PE 2 2,3 PE 32 2,9 typ (zaokrą- glone) Obiegi rurowe Rozdzielacz solanki Obiegi rurowe Rozdzielacz solanki Obiegi rurowe Rozdzielacz solanki kw m 2 Nr katalog. Nr katalog. Nr katalog. 1-stopniowa pompa ciepła BW, BWC 4, x x x BW, BWC 6, x x x x BW, BWC 110 8, x x x x x BW, BWC 9, x x x BW, BWC 11, x x x x BW, BWC , x x x x x VIESMANN VITOCAL 300-G

61 Wskazówki projektowe (ciąg dalszy) Pompy ciepła typ ² K F E PE 20 2,0 PE 2 2,3 PE 32 2,9 (zaokrąglone) Obiegi rurowe Rozdzielacz solanki Obiegi rurowe Rozdzielacz solanki Obiegi rurowe Rozdzielacz solanki kw m 2 Nr katalog. Nr katalog. Nr katalog. 2-stopniowa, oba stopnie o takiej samej wydajności BW+BWS 9, x x x BW+BWS 13, x x x BW+BWS , x x x x x BW+BWS 19, x x x BW+BWS 23, x x x x BW+BWS , x x x x x stopniowa, każdy stopień o innej wydajności BW+BWS , x x x x x BW+BWS 13, x x x BW+BWS 14, x x x BW+BWS 16, x x x x BW+BWS 18, x x x BW+BWS 14, x x x BW+BWS , x x x x x BW+BWS , x x x BW+BWS BW+BWS BW+BWS BW+BWS BW+BWS BW+BWS BW+BWS , x x x x x x , x x x , x x x , x x x x , x x x x , x x x , x x x x x x x x x Przykłady obliczeniowe dla projektowania źródła ciepła Dobór pompy ciepła Obciążenie grzewcze budynku (obciążenie grzewcze netto) Dodatek do podgrzewu wody użytkowej dla gospodarstwa 3-osobowego Przerwy w dostawie prądu Całkowite obciążenie grzewcze budynku Temperatura w systemie (przy min. temp. zewn. 14 C) Punkt pracy pompy ciepła 4,8 kw 0,7 kw (patrz rozdział Dodatek do podgrzewu wody użytkowej : 0,7 kw < 20% obciążenia grzewczego budynku) 3 2 h/d (uwzględniane są wyłącznie 4 h, patrz rozdział Eksploatacja jednosystemowa ),76 kw 4/40 C B0/W3 VITOCAL 300-G VIESMANN 61

62 Wskazówki projektowe (ciąg dalszy) Pompa ciepła o mocy grzewczej 6,4 kw (włącznie z dodatkiem na przerwy w dostawie prądu, bez podgrzewu c.w.u.), wydajność chłodnicza ² K = 4,9 kw spełnia wymogi dot. wymaganej mocy. Projektowanie kolektora gruntowego Średnia właściwa wydajność poboru ³ E = 2 W/m 2 ² K = 4,9 kw F E = ² K /³ E = 4900 W/2 W/m m 2 Liczbę X wymaganych obiegów rurowych (rura z PE 32 3,0 (2,9)) na każde 100 m długości oblicza się w następujący sposób: X = F E 1,/100 = 200 m 2 1, m/m 2 /100 m = 3 obiegi rurowe Wybrano: 3 obiegi rurowe po 100 m długości (Ø 32 mm 3,0 (2,9) mm z 0,31 l/m) Wymagana ilość czynnika grzewczego (V R ) Należy uwzględnić pojemność kolektora gruntowego włącznie z przewodem doprowadzającym oraz pojemnością armatur i pompy ciepła. Odpowiednio do liczby kręgów rurowych należy zaplanować rozdzielacze. Z powodu niskiej wydajności chłodniczej i długości przyłącza wystarczające jest doprowadzenie wykonane z rur PE 32 3,0 (2,9). Przewód doprowadzający: 10 m (2 m) z PE 32 3,0 (2,9) V R = Liczba obiegów rurowych 100 m pojemność przewodów rurowych + długość przewodu doprowadzającego pojemność przewodów rurowych = m 0,31 litra/m + 10 m 0,31 litra/m = 19,3 litra +,31 litra = 16 litra Wybrano: 200 litrów (łącznie z nośnikiem ciepła w armaturach i pompie ciepła) Strata ciśnienia kolektora gruntowego Przepływ objętościowy pomp ciepła o mocy 6,2 kw: 1200 l/h Przepływ objętościowy na obieg rurowy (900 litrów/h)/(3 obiegi po 100 m każdy) = 300 litrów/h na obieg rurowy Δp = wartość R długość rury Wartość R (wartość oporowa) dla rury PE 32 3,0 (2,9) (patrz tabele Strata ciśnienia dla przewodów rurowych): Przy 300 l/h 31,2 Pa/m Przy 1600 l/h 314,7 Pa/m Δp obieg rurowy = 32 Pa/m 100 m = 3200 Pa Δp przewód doprowadzający = 31 Pa/m 10 m = 310 Pa Δp dopuszcz. = Pa = 400 mbar (maks. zewn. opór przepływu, po stronie pierwotnej) Δp = Δp obieg rurowy + Δp przewód doprow. = 3200 Pa Pa = 630 Pa 63, mbar Wynik: Ponieważ Δp = Δp obieg rurowy + Δp przewód doprow. nie przekracza wartości Δp dopuszcz., możliwa jest eksploatacja zaprojektowanego kolektora gruntowego z pompą ciepła o znamionowej mocy cieplnej 6,2 kw. Sonda gruntowa RL VL RL Powrót obiegu pierwotnego VL Zasilanie pierwotne A Zawiesina betonitowo-cementowa B Nasadka ochronna W przypadku mniejszych działek budowlanych i przy modernizacji istniejących budynków sondy gruntowe stanowią alternatywę dla kolektorów gruntowych. Poniżej omówiono podwójną sondę rurową w kształcie litery U. Inny wariant to dwa podwójne wymienniki rurowe w kształcie U z tworzywa sztucznego w jednym otworze wiertniczym. Wszystkie puste przestrzenie pomiędzy rurami i gruntem należy wypełnić materiałem o dobrej przewodności ciepła (betonit). Zalecamy następujący odstęp między 2 sondami gruntowymi: do głębokości 0 m: min. m do głębokości 100 m: min. 6 m Jeżeli planowane jest wykonanie tego typu instalacji, należy we właściwym czasie poinformować regionalny Urząd Gospodarki Wodnej. Sondy gruntowe zależnie od typu osadzane są w gruncie przy użyciu urządzeń wiertniczych lub wbijających. Instalacje te wymagają zezwolenia w zakresie prawa wodnego. Dalszych informacji udzielają producenci sond gruntowych (patrz Adresy producentów w załączniku). Zalecamy, aby cały proces dostosowania do warunków regionalnych oraz odwierty realizować za pośrednictwem firmy Viessmann Deutschland GmbH, Dział geotermii. 62 VIESMANN VITOCAL 300-G

63 Wskazówki projektowe (ciąg dalszy) Możliwe właściwe wydajności poboru q E dla podwójnych sond rurowych w kształcie U) (wg VDI 4640, arkusz 2) Podłoże Właściwa wydajność poboru q E w W/m Podstawowe wartości orientacyjne Niedogodne podłoże (suche warstwy osadowe) 20 (λ < 1, W/(m K)) Normalne podłoże twarde lite i 0 warstwy osadowe nasycone wodą (λ < 1,-3,0 W/(m K)) Skała lita o wysokiej przewodności cieplnej 70 (λ > 3,0 W/(m K)) Poszczególne rodzaje podłoża Żwir, piasek (suche) < 20 Żwir, piasek (wodonośne) -6 Glina, ił (wilgotne) Wapień (masywny) 4-60 Piaskowiec -6 Kwaśne skały magmowe (np. granit) -70 Zasadowe skały magmowe (np. bazalt) 3- Gnejs Projekt szacunkowy Przy sporządzaniu projektu decydującym parametrem jest wydajność chłodnicza ² K pompy ciepła w punkcie pracy B0/W3. Wymagana długość sondy l = ² K /³ E (³ E = zależna od właściwości gruntu średnia wydajność poboru). Dokładnie zaprojektować sondy może tylko wykonująca je firma wiertnicza, na miejscu, z uwzględnieniem właściwości gleby i warstw wodonośnych. Wskazówka Zmniejszenie liczby odwiertów na korzyść głębokości sondy zwiększa wymaganą wydajność pompy oraz spadek ciśnienia, który należy pokonać. Wskazówka dot. eksploatacji dwusystemowej-równoległej lub monoenergetycznej W przypadku eksploatacji dwusystemowej-równoległej lub monoenergetycznej należy uwzględnić większe obciążenie źródła ciepła (patrz Wymiarowanie ). W przypadku instalacji z sondami gruntowymi nie należy przekraczać wartości orientacyjnej rocznej pracy odbiorczej 100 kwh/m a. Wymagane sondy gruntowe i rozdzielacze solanki przy ³ E = 0 W/m, sonda (wg VDI 4640) przy 2000 roboczogodzin (projekt szacunkowy) Pompy ciepła typ ² K PE 32 2,9 Całkowita długość Sondy gruntowe Rozdzielacz solanki rury kw m Długość w m Nr katalog. 1-stopniowa pompa ciepła BW, BWC 106 4, BW, BWC 108 6, BW, BWC 110 8, BW, BWC 112 9, BW, BWC , BW, BWC , stopniowa, oba stopnie o takiej samej wydajności BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , stopniowa, każdy stopień o innej wydajności BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , BW+BWS , VITOCAL 300-G VIESMANN 63

64 Wskazówki projektowe (ciąg dalszy) Przykłady obliczeniowe dla projektowania źródła ciepła Dobór pompy ciepła Obciążenie grzewcze budynku (obciążenie grzewcze netto) Dodatek do podgrzewu wody użytkowej dla gospodarstwa 3-osobowego Przerwy w dostawie prądu Całkowite obciążenie grzewcze budynku Temperatura w systemie (przy min. temp. zewn. 14 C) Punkt pracy pompy ciepła 4,8 kw 0,7 kw (patrz rozdział Dodatek do podgrzewu wody użytkowej : 0,7 kw < 20% obciążenia grzewczego budynku) 3 2 h/d (uwzględniane są wyłącznie 4 h, patrz rozdział Eksploatacja jednosystemowa ),76 kw 4/40 C B0/W3 Pompa ciepła o mocy grzewczej 6,2 kw (włącznie z dodatkiem na przerwy w dostawie prądu, bez podgrzewu c.w.u.), wydajność chłodnicza ² K = 4,9 kw spełnia wymogi dot. wymaganej mocy. Projektowanie sondy gruntowej (jako podwójnej sondy rurowej w kształcie U) Średnia wydajność poboru ³ E = 0 W/m długości sondy ² K = 4,9 kw Długość sondy L = ² K /³ E = 4900 W/0 W/m = 98 m 100 m Wybrana rura dla sondy: PE 32 3,0 (2,9) z 0,31 l/m Wymagana ilość czynnika grzewczego (V R ) Należy uwzględnić pojemność sondy gruntowej włącznie z przewodem doprowadzającym oraz pojemnością armatur i pompy ciepła. Przy liczbie sond > 1 należy przewidzieć rozdzielacze. Przewód doprowadzający powinien mieć większą średnicę niż obiegi rurowe, zalecamy rurę PE 32 do PE 63. Sonda gruntowa jako podwójna rura w kształcie litery U Przewód doprowadzający: 10 m (2 m) z PE 32 3,0 (2,9) V R = 2 długość sondy L 2 pojemność przewodów rurowych + długość przewodu doprowadzającego pojemność przewodów rurowych = m 2 0,31 l/m + 10 m 0,31 l/m = 217,7 l Wybrano: 220 litrów (łącznie z nośnikiem ciepła w armaturach i pompie ciepła) Straty ciśnienia sondy gruntowej Czynnik grzewczy: Tyfocor Przepływ objętościowy pomp ciepła o mocy 6,2 kw: 900 l/h Przepływ objętościowy dla każdej rury w kształcie U: 900 l/h : 2 = 40 l/h Δp = wartość R długość rury Wartość R (wartość oporowa) dla rury PE 32 3,0 (2,9) (patrz tabele Strata ciśnienia dla przewodów rurowych): Przy 40 l/h 46,9 Pa/m Przy 900 l/h 190 Pa/m Δp podwój. sonda rurowa U = 46,9 Pa/m m = 9380 Pa Δp przewód doprowadzający = 190 Pa/m 10 m = 1900 Pa Δp dopuszcz. = Pa = 400 mbar (maks. zewn. opór przepływu, po stronie pierwotnej) Δp podwój. sonda rurowa U + Δp przewód doprow. = 9380 Pa Pa = Pa 112 mbar Wynik: Ponieważ Δp = Δp podwój. sonda rurowa U + Δp przewód doprow. nie przekracza wartości Δp dopuszcz., możliwa jest eksploatacja zaprojektowanej sondy gruntowej z pompą ciepła o znamionowej mocy cieplnej 6,2 kw. Naczynie zbiorcze do obiegu pierwotnego Przy długości przewodów doprowadzających do 20 m i średnicy do PE 40 wystarcza przeponowe naczynie zbiorcze o pojemności 2 l. Przy większych długościach należy przeprowadzić dokładniejsze obliczenia. V A = całkowita pojemność instalacji (solanka) w litrach V N = pojemność znamionowa naczynia zbiorczego w litrach V Z = zwiększenie pojemności przy nagrzewaniu się instalacji w litrach = V A β β = rozszerzalność cieplna (β dla czynnika grzewczego Tyfocor = 0,01) V V = poduszka zabezpieczająca (nośnik ciepła Tyfocor) w litrach = V A (poduszka wodna: 0,00), co najmniej 3 l (wg DIN 4807) p e = dop. nadciśnienie końcowe w bar = p si 0,1 p si = 0,9 p si p si = ciśnienie otwarcia zaworu bezpieczeństwa = 3 bar 64 VIESMANN VITOCAL 300-G

65 Wskazówki projektowe (ciąg dalszy) V N = V Z + V V P e P st (P e + 1) p st = ciśnienie wstępne azotu = 1, bar Pojemność naczynia zbiorczego przy kolektorze gruntowym V A = pojemność kolektora gruntowego włącznie z przewodem doprowadzającym + pojemność pompy ciepła = 130 l V Z = V A β = 130 l 0,01 = 1,3 l V V = V A 0,00 = 130 l 0,00 = 0,6 l wybrano 3 l V N = 1,3 l + 3,0 l 2,7 bar 1, bar (2,7 bar + 1) = 13,2 l Pojemność naczynia zbiorczego przy sondzie gruntowej V A = pojemność kolektora gruntowego włącznie z przewodem doprowadzającym + pojemność pompy ciepła = 220 l V Z = V A β = 220 l 0,01 = 2,2 l V V = V A 0,00 = 220 l 0,00 = 1,1 l wybrano 3 l V N = 2,2 l + 3,0 l 2,7 bar 1, bar (2, bar + 1) = 1,17 l Przewody rurowe obiegu pierwotnego Straty ciśnienia W szarych polach poniższej tabeli obowiązuje przepływ laminarny, w pozostałych przepływ turbulentny. Wartość R (wartość oporowa): Wartość R = strata ciśnienia/m rury Podane wartości R dotyczą czynnika grzewczego Tyfocor: Lepkość kinematyczna = 4,0 mm 2 /s Gęstość = 100 kg/m 3 Rura z PE 20 2,0 mm, PN 10 Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m , , , , , , , , , , , , , , , ,7 Rura z PE 2 2,3 mm, PN 10 Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m , , , , , , , , , , , , , , , , , , , , , , , ,4 Rura z PE 32 2,9 mm, PN 10 Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m , , , , , , , , , ,9 00 2,0 20 4,1 VITOCAL 300-G VIESMANN 6

66 Wskazówki projektowe (ciąg dalszy) Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m 40 6,2 60 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 Rura z PE 40 3,7 mm, PN 10 Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m , , , , , , , , Rura z PE 0 4,6 mm, PN 10 Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m 100 6, , , , , , , , , , , , , , , , , , , , , , , Rura z PE 63,8 mm, PN 10 Przepływ objętościowy Wartość R dla czynnika Tyfocor l/h Pa/m , , , , , , , , , , , , , , , , , , , , , , , , ,4 66 VIESMANN VITOCAL 300-G

67 Wskazówki projektowe (ciąg dalszy) Pojemność rur z PE, PN 10 Ø zewn. rury grubość DN Pojemność na m rury ściany mm l 20 2,0 1 0, ,3 20 0, ,0 (2,9) 2 0, ,3 32 0, ,7 32 0,83 0 2,9 40 1,9 0 4,6 40 1,308 63,8 0 2, ,6 0 2,44 Dodatki do wydajności pompy (procentowe) przy eksploatacji z czynnikiem Tyfocor Wskazówka Charakterystyki pomp obiegowych, patrz rozdział Pompa pierwotna. Planowana wydajność pompy ² A = ² woda + f Q (w %) Planowana wysokość podnoszenia H A = H woda + f H (w %) Wraz ze wzrostem wartości dla wydajności tłoczenia ² A i H A należy wybrać pompę. Wskazówka Dodatki zawierają wyłącznie korektę dla pomp obiegowych. Korekty charakterystyki lub danych instalacji należy przeprowadzać w oparciu o literaturę fachową lub dane producenta armatur. Czynnik grzewczy firmy Viessmann Tyfocor (gotowa mieszanka do 1 C) ma zawartość glikolu etylenowego wynoszącą 28,6% (w obliczeniu użyto 30%). Udział objętościowy glikolu etylenowego % Przy temperaturze roboczej 0 C f Q % f H % Przy temperaturze roboczej +2, C f Q % f H % Przy temperaturze roboczej +7, C f Q % f H % Wskazówka Charakterystyki pomp obiegowych, patrz rozdział Pompa pierwotna..7 Źródło ciepła dla pomp ciepła woda/woda Wody gruntowe Pompy ciepła woda/woda wykorzystują pojemność cieplną wód gruntowych lub wody chłodzącej. VITOCAL 300-G VIESMANN 67

68 Wskazówki projektowe (ciąg dalszy) N K M O A K ok. 1,3 m -12,0 m -14,0 m -1,0 m -16,0 m E F G L min. m -11,0 m -14,0 m -1,0 m D -20,0 m -21,0 m C H -23,0 m -24,0 m B A Do pompy ciepła B Studnia chłonna C Studnia czerpalna D Rura ciśnieniowa E Rura czerpiąca F Zawór zwrotny G Pompa studni Pompy ciepła woda /woda uzyskują wysoki stopień wydajności. Wody gruntowe cechuje przez cały rok niemal stała temperatura wynosząca od 7 do 12 C. Aby móc wykorzystywać poziom temperatury źródła ciepła jakim są wody gruntowe do celów grzewczych, powinien on zostać podwyższony jedynie o niewielką wartość (w porównaniu z innymi źródłami ciepła.) Woda gruntowa ochładzana jest przez pompę ciepła maks. o K (zależnie od instalacji), jej jakość pozostaje jednak niezmieniona. Z powodu kosztów związanych z instalacją tłoczącą nie zaleca się jednak - dotyczy to domów jedno i dwurodzinnych - pompowania wody gruntowej z głębokości większej niż ok. 1 m (patrz rysunek powyżej). Dla instalacji dużych lub przemysłowych efektywne mogą być również większe głębokości tłoczenia wody. Między punktem poboru (studnie czerpalne) i zrzutu wody (studnie chłonne) należy zachować odległość min. m. Studnie czerpalne i chłonne powinny być skierowane w kierunku przepływu wody gruntowej w celu wykluczenia spięcia strumienia przepływu. Studnia chłonna powinna być wykonana w taki sposób, aby ujście wody znalazło się poniżej poziomu wody gruntowej. H Kierunek przepływu wody gruntowej K Szyb studni L Pompa pierwotna (wbudowana zależnie od typu) M Wymiennik ciepła obiegu pierwotnego N Czujnik ochrony przed zamarzaniem obiegu pierwotnego O Czujnik przepływu obiegu studniowego Ze względu na zmienną jakość wody zasadniczo zalecamy systemowe rozdzielenie studni od pompy ciepła. Przewody doprowadzające i odprowadzające wody gruntowe do pompy ciepła należy wyposażyć w zabezpieczenie przed zamarzaniem i ułożyć ze spadkiem w kierunku studni. Ustalenie wymaganej ilości wody gruntowej Wymagany przepływ objętościowy wody gruntowej zależy od mocy pompy ciepła oraz od schłodzenia wody gruntowej. Minimalne przepływy objętościowe znajdują się w danych technicznych pompy ciepła (np. minimalny przepływ objętościowy dla Vitocal 300-G, typ WW 114 = 3,7 m 3 /h). Przy projektowaniu pomp pierwotnych należy uwzględnić, że zwiększone przepływy objętościowe powodują wyższą, wewnętrzną stratę ciśnienia. Zezwolenie na instalację pomp ciepła woda gruntowa/woda Inwestycja powinna posiadać zezwolenie Urzędu Gospodarki Wodnej. Przykładowo w Bawarii dla instalacji do 0 kw mocy zezwolenie uważa się za przyznane, jeżeli w ciągu jednego miesiąca nie nadeszło pismo odmowne. Jeżeli dla budynku istnieje obowiązek przyłączenia do i korzystania z publicznej sieci wodociągowej, na korzystanie z wody gruntowej jako źródła ciepła dla pompy wymagane jest zezwolenie gminy/miasta. Zezwolenie może być powiązane z określonymi wymogami. 68 VIESMANN VITOCAL 300-G

69 Wskazówki projektowe (ciąg dalszy) Projekt wymiennika ciepła w obiegu pierwotnym 10 C 8 C Wskazówka Obieg pierwotny napełnić mieszanką przeciw zamarzaniu (solanka, min. C). A B 6 C 4 C A Woda B Solanka (mieszanka przeciwzamarzająca) Dzięki zastosowaniu wymiennika ciepła w obiegu pierwotnym zwiększa się bezpieczeństwo eksploatacji pompy ciepła woda/woda. Przy właściwym zwymiarowaniu pompy pierwotnej i optymalnej budowie obiegu pierwotnego wydajność pompy ciepła woda/woda zmniejsza się maksymalnie o wartość 0,4. Zalecamy zastosowanie skręcanego płytowego wymiennika ciepła ze stali szlachetnej, podanego w cenniku Viessmann Vitoset (producent: Tranter AG), patrz poniższa tabela. Listy płytowych wymienników ciepła dla pompy woda/woda Pompa ciepła Wydajność Płytowy Przepływ objętościowy Strata ciśnienia chłodnicza wymiennik ciepła Obieg studni Obieg pierwotny Obieg studni Obieg pierwotny (skręcany) Typ kw Nr katalog. m 3 /h m 3 /h kpa kpa 1-stopniowa pompa ciepła WW, WWC 106 6, ,48 1, WW, WWC 108 9, ,93 2, WW, WWC , ,1 2, WW, WWC , ,96 3, WW, WWC , ,82 4, WW, WWC , ,86 4, stopniowa, oba stopnie o takiej samej wydajności BW+BWS 13, ,96 3, BW+BWS 18, ,86 4, BW+BWS 23, ,02, BW+BWS 26, ,2 7, BW+BWS 33, ,64 8, BW+BWS , ,64 8, VITOCAL 300-G VIESMANN 69

70 Wskazówki projektowe (ciąg dalszy) Pompa ciepła Wydajność chłodnicza Płytowy wymiennik ciepła (skręcany) Przepływ objętościowy Strata ciśnienia Obieg studni Obieg pierwotny Obieg studni Obieg pierwotny Typ kw Nr katalog. m 3 /h m 3 /h kpa kpa 2-stopniowa, każdy stopień o innej wydajności BW+BWS 1, ,26 3, BW+BWS 18, ,86 4, BW+BWS 20, ,02, BW+BWS 23, ,02, BW+BWS 24, ,2 7, BW+BWS 20, ,02, BW+BWS 22, ,02, BW+BWS 2, ,2 7, BW+BWS 27, ,2 7, BW+BWS 24, ,2 7, BW+BWS 28, ,2 7, BW+BWS 29, ,2 7, BW+BWS 29, ,2 7, BW+BWS 31, ,64 8, BW+BWS , ,64 8, Woda chłodząca Jeżeli woda chłodząca pozyskana z ciepła technologicznego wykorzystywana jest do pompy ciepła woda/woda, należy pamiętać o poniższych punktach: Jakość wody musi mieścić się w przedziale wartości granicznych podanych w tabeli n stronie 7. Jeśli jakość wody nie mieści się w ww. przedziale wartości granicznych, należy zasto sować wymiennik ciepła obiegu pierwotnego ze stali nierdzewnej (patrz tabela na stro nie 69). Doboru dokonuje producent wymiennika ciepła. Ilość wody do dyspozycji musi odpowiadać minimalnemu przepływowi objętościowem po stronie pierwotnej pompy ciepła (patrz dane techniczne). Maks. temperatura na wlocie pomp ciepła woda/woda wynosi 2 C. Przy wyższych temperaturach wody chłodzącej tzw. regulator utrzymywania niskiej temperatury (np. firmy Landis & Staefa GmbH, Siemens Building Technologies) ogranicza maks. temp raturę na wlocie po stronie pierwotnej pompy ciepła do 2 C poprzez domieszanie chłodnej wody powrotnej. Wskazówka Zastosowanie wody chłodzącej jest możliwe także w połączeniu z pompą ciepła solank woda. Maks. temperatura na wlocie musi wówczas zostać ograniczona analogicznie jak przy pompach ciepła woda/woda do 2 C 70 VIESMANN VITOCAL 300-G

71 Wskazówki projektowe (ciąg dalszy) VL RL VL RL RL A Pompa ciepła B Pompa wtórna C Pompa pierwotna D Wymiennik ciepła obiegu pierwotnego (patrz strona 69) E Pompa obiegowa ( pompa studni) F Regulator i zawór utrzymywania niskiej temperatury (dostarcza inwestor) G Osadnik zanieczyszczeń (dostarcza inwestor) H Zbiornik na wodę (poj. min l, dostarcza inwestor) K Przelew L Dopływ.8 Ogrzewanie/chłodzenie pomieszczeń Obieg grzewczy Minimalny przepływ objętościowy Pompy ciepła wymagają minimalnego przepływu objętościowego wody grzewczej (patrz dane techniczne), który musi być bezwzględnie utrzymany. Aby zapewnić minimalne natężenie przepływu, w instalacjach bez buforowego podgrzewacza wody grzewczej należy zamontować zawór przelewowy (lub sprzęgło hydrauliczne). Systemy z dużą ilością wody W systemach grzewczych z dużą ilością wody (np. instalacja ogrzewania podłogowego) można zrezygnować z podgrzewacza buforowego wody grzewczej. W takich instalacjach grzewczych zawór upustowy przy rozdzielaczu obiegu grzewczego instalacji ogrzewania podłogowego należy zamontować możliwie daleko od pompy ciepła. Dzięki temu nawet w zamkniętych obiegach grzewczych zapewniony zostanie minimalny przepływ wody. W przypadku obiegu grzewczego instalacji ogrzewania podłogowego należy zainstalować czujnik temperatury pełniący funkcję ogranicznika temperatury maksymalnej (wyposażenie dodatkowe, nr katalog lub ). Instalacje bez podgrzewacza buforowego wody grzewczej Aby zapewnić minimalny przepływ objętościowy wody grzewczej (patrz dane techniczne), nie należy montować mieszacza w obiegu grzewczym. Sprzęgło hydrauliczne Korzystając ze sprzęgła hydraulicznego, należy upewnić się, czy strumień objętościowy po stronie grzewczej jest większy niż strumień po stronie wtórnej pompy ciepła. Regulator pompy ciepła traktuje sprzęgło hydrauliczne jak mały podgrzewacz buforowy. Dlatego sprzęgło należy skonfigurować w ustawieniach regulatora jako podgrzewacz buforowy wody grzewczej. Obieg grzewczy i rozdzielenie ciepła W zależności od wersji systemu grzewczego wymagane są różne wartości temperatur na zasilaniu wodą grzewczą. Pompa ciepła na zasilaniu osiąga maksymalną temperaturę 6 C. Przy zastosowaniu grzejników radiatorowych lub modernizacji wzgl. wymianie kotłów grzewczych przy uwzględnieniu maks. temperatury na zasilaniu wynoszącej 6 C można zainstalować pompę ciepła. VITOCAL 300-G VIESMANN 71

72 Wskazówki projektowe (ciąg dalszy) Im niższa jest wybrana maksymalna temperatura na zasilaniu wodą grzewczą, tym wyższy jest roczny stopień pracy pompy ciepła Temperatura na zasilaniu w C Temperatura zewnętrzna t w C A +18 A Maks. temperatura na zasilaniu wodą grzewczą = 7ºC B Maks. temperatura na zasilaniu wodą grzewczą = 60ºC C Maks. temperatura na zasilaniu wodą grzewczą = ºC, warunek jednosystemowej eksploatacji pompy ciepła D Maks. temperatura na zasilaniu wodą grzewczą = 3ºC, idealna do jednosystemowej eksploatacji pompy ciepła E Warunkowo przystosowane systemy grzewcze do eksploatacji dwusystemowej pompy ciepła F Maks. temperatura na zasilaniu wodą grzewczą = 6ºC Tryb chłodzenia Tryb chłodzenia możliwy jest z jednym z dostępnych obiegów grzewczych lub z osobnym obiegiem chłodzenia (np. maty chłodzące lub konwektory wentylatorowe). Tryby pracy Tryb chłodzenia poprzez obiegi grzewcze odbywa się w trybie pracy Normalny i Wartość stała. Oddzielny obieg chłodzenia chłodzony jest dodatkowo w trybie pracy Zredukowany i Tylko ciepła woda użytkowa. Ostatni z ww. trybów pracy umożliwia ciągłe chłodzenie pomieszczenia, np. magazynu w miesiącach letnich. Regulator mocy chłodniczej sterowany jest pogodowo zgodnie z krzywą grzewczą lub krzywą chłodzenia bądź w zależności od temperatury pomieszczenia. Wskazówka W przypadku trybu chłodzenia w następujących przypadkach dostępny i włączony musi być czujnik temperatury pomieszczenia: tryb chłodzenia sterowany pogodowo z wpływem pomieszczenia tryb chłodzenia sterowany temperaturą pomieszczenia active cooling Dla oddzielnego obiegu chłodzenia dostępny musi być czujnik temperatury w pomieszczeniu. Regulator sterowany pogodowy W trybie chłodzenia sterowanym pogodowo wartość wymagana temperatury wody na zasilaniu wynika z aktualnej wartości wymaganej temperatury pomieszczenia i aktualnej temperatury zewnętrznej (długookresowa średnia wartość) zgodnie z krzywą chłodzenia. Istnieje możliwość ustawienia poziomu i nachylenia krzywej grzewczej. Tryb pracy Normalny Regulator mocy chłodzenia dla obiegów grzewczych sterowany jest pogodowo zgodnie z krzywą chłodzenia bądź w zależności od temperatury pomieszczenia. Tryb pracy Wartość stała W pracy w trybie Wartość stała następuje chłodzenie z minimalna temperaturą wody na zasilaniu..9 Instalacje z buforowym podgrzewaczem wody grzewczej Przyłączony równolegle podgrzewacz buforowy wody grzewczej Systemy z małą ilością wody Aby uniknąć częstego włączania i wyłączania pompy ciepła, w przypadku systemów z małą ilością wody (np. instalacje grzewcze z grzejnikami radiatorowymi) należy zastosować podgrzewacz buforowy wody grzewczej. Zalety buforowego podgrzewacza wody grzewczej: Niezależność od przerw w dostawach prądu: Pompy ciepła mogą zostać odłączone przez zakład energetyczny w zależności od taryfy prądowej na czas szczytowego obciążenia sieci. Buforowy podgrzewacz wody grzewczej zasila obiegi grzewcze również podczas przerwy w dostawie prądu. Stały strumień przepływu wody przez pompę ciepła: 72 VIESMANN VITOCAL 300-G

73 Wskazówki projektowe (ciąg dalszy) Podgrzewacze buforowe wody grzewczej służą do hydraulicznego rozdzielenia strumieni objętościowych w obiegu wtórnym i obiegu grzewczym. Jeżeli np. strumień objętościowy w obiegu grzewczym redukowany jest przez zawory termostatyczne, strumień objętościowy w obiegu wtórnym pozostaje niezmieniony. Przedłużenie czasu pracy pompy ciepła Wskazówka Strumień objętościowy pompy wtórnej musi być większy niż przepływ pomp obiegu grzewczego. Zabezpieczenie pompy ciepła należy wykonać zgodnie z normą EN Ze względu na dużą objętość wody i ew. oddzielną blokadę wytwornicy ciepła, podczas projektowania należy uwzględnić dodatkowe lub większe naczynie zbiorcze. Podgrzewacz buforowy wody grzewczej do optymalizacji czasu pracy V p.bu f = Q PC (20 do 2 l) Q PC = Znamionowa moc cieplna pompy ciepła, bezwzględna V p.bu = Pojemność podgrzewacza buforowego wody grzewczej w litrach f Wskazówka Przy 2-stopniowych pompach ciepła i kaskadach pomp ciepła można dostosować pojemność buforowego pogrzewacza wody grzewczej w celu optymalizacji czasu pracy do mocy pompy ciepła z najwyższą znamionową mocą cieplną. Przykład: Typ BW 110 z Q p.ciepła = 10,2 kw = 10,2 20 l = 204 l poj. V p.bu f Wybór: Vitocell 100-E o poj. 200 l Podgrzewacz buforowy wody grzewczej do równoważenia przerw w dostawie prądu Ten wariant jest optymalny dla systemów rozdziału ciepła bez dodatkowej masy akumulującej ciepło (np. grzejniki radiatorowe, hydrauliczne dmuchawy) procentowe magazynowanie ciepła na czas przerwy w dostawie prądu jest możliwe, ale nie zalecane, ponieważ zasobniki byłyby zbyt duże W 2 h V p.buf = Wh = 1720 kg 1,163 kg k 10 k 1720 kg wody odpowiada pojemności podgrzewacza 1720 litrów. Wybór: 2 Vitocell 100-E, każdy o poj litrów Przykład: Φ OG = 10 kw = W t bl.pr = 2 h (maks. 3 x na dzień) Δϑ = 10 K = 1,163 Wh/(kg K) dla wody c P c P Właśc. pojemność cieplna w kwh/(kg K) Φ OG Obciążenie grzewcze budynku w kw t bl.pr Blokada prądu w h V p.buf Pojemność podgrzewacza buforowego wody grzewczej w litrach Δϑ Ochłodzenie systemu w K 100-procentowy dobór (z uwzględnieniem istniejących powierzchni grzewczych) Projekt szacunkowy (z wykorzystaniem opóźnionego chłodzenia budynku) V p.buf V p.buf V p.buf = Φ OG (60 do 80 litrów) = litrów = pojemność 600 litrów Wybór: 1 Vitocell 100-E o poj. 70 litrów V p.buf = Φ c Δ ob.grz t cz. P.10 Jakość wody/zabezpieczenie przed zamarzaniem Woda do napełniania i uzupełniania o nieodpowiednich właściwościach powoduje wzmożone odkładanie się osadu oraz szybszą korozję, co może prowadzić do uszkodzenia instalacji. Odnośnie jakości i ilości wody w obiegu grzewczym włącznie z wodą do napełniania i wodą do uzupełniania należy uwzględnić wytyczne VDI 203. Przed napełnieniem dokładnie przepłukać instalację grzewczą. Napełniać tylko wodą o jakości wody użytkowej. Wodę do napełniania o twardości powyżej 16,8 dh (3,0 mol/m 3 ) należy zmiękczyć, np. stosując małą instalację demineralizacyjną do wody grzewczej (patrz cennik Vitoset firmy Viessmann). VITOCAL 300-G VIESMANN 73

74 Wskazówki projektowe (ciąg dalszy).11 Podgrzew wody użytkowej Przyłącze po stronie wody użytkowej Przykład z Vitocell 100-V, typ CVW Przyłącze wg DIN A Ciepła woda użytkowa B Przewód cyrkulacyjny C Widoczny wylot przewodu wyrzutowego D Zawór bezpieczeństwa E Zawór odcinający F Zawór regulacyjny strumienia przepływu (montaż zalecany) G Przyłącze manometru H Zawór zwrotny Wskazówka dotycząca filtra wody użytkowej Wg normy DIN w przypadku instalacji z przewodami metalowymi należy zamontować filtr wody użytkowej. W przypadku przewodów z tworzywa sztucznego zgodnie z normą DIN 1988 zalecamy także montaż filtra wody użytkowej, aby uniknąć przedostawania się zanieczyszczeń do instalacji wody użytkowej. Zawór bezpieczeństwa Pojemnościowy podgrzewacz wody grzewczej należy zabezpieczyć przed niedopuszczalnym, wysokim ciśnieniem za pomocą zaworu bezpieczeństwa. K Spust L Zimna woda użytkowa M Filtr wody użytkowej N Reduktor ciśnienia zgodny z normą DIN , wyd. grudzień 1988 O Zawór zwrotny/złączka rurowa P Sprężynowy zawór zwrotny, klapowy R Pompa cyrkulacyjna S Naczynie zbiorcze, przystosowane do wody użytkowej Zalecenie: zawór bezpieczeństwa należy zamontować nad górną krawędzią podgrzewacza. Dzięki temu jest on chroniony przed zabrudzeniem, osadzaniem się kamienia i wysoką temperaturą. Podczas prac przy zaworze bezpieczeństwa nie ma potrzeby opróżniania pojemnościowego podgrzewacza wody. Opis funkcji podgrzewu wody użytkowej Z podgrzewem wody użytkowej wiążą się inne uwarunkowania niż z wytwarzaniem ciepła grzewczego, gdyż trwa on przez cały rok przy mniej więcej równomiernych temperaturach i zapotrzebowaniu na ciepło. Fabrycznie podgrzew wody użytkowej przez pompę ciepła jest ustawiony z pierwszeństwem w stosunku do obiegów grzewczych. Podczas podgrzewu c.w.u. regulator pompy ciepła wyłącza pompę cyrkulacyjną wody użytkowej, aby nie zakłócać procesu ogrzewania. Maks. temperatura na ładowaniu podgrzewacza jest ograniczona w zależności od zastosowanej pompy ciepła i konfiguracji instalacji. Uzyskanie temperatury ładowania powyżej tej granicy jest możliwe przy zastosowaniu ogrzewania dodatkowego. Możliwe urządzenia ogrzewania dodatkowego służące do dogrzewania wody użytkowej: Zewnętrzna wytwornica ciepła Przepływowy podgrzewacz wody grzewczej (wyposażenie dodatkowe) Grzałka elektryczna EHE (wyposażenie dodatkowe) Wskazówka Grzałkę elektryczną EHE można stosować tylko przy miękkiej lub średnio twardej wodzie użytkowej do 14 dh (stopień twardości do 2, mol/m 3 ). Zintegrowana funkcja sterowania obciążeniem regulatora pompy ciepła pomaga w wyborze źródeł ciepła, wykorzystywanych do podgrzewania wody użytkowej. Zasadniczo zewnętrzna wytwornica ciepła posiada pierwszeństwo w stosunku do ogrzewania elektrycznego. 74 VIESMANN VITOCAL 300-G

75 Wskazówki projektowe (ciąg dalszy) Jeżeli spełnione jest jedno z poniższych kryteriów, rozpoczyna się ogrzewanie pojemnościowego podgrzewacza wody przy zastosowaniu ogrzewania dodatkowego: Temperatura wody w podgrzewaczu jest niższa niż 3 C (zabezpieczenie przed zamarznięciem). Pompa ciepła nie dostarcza mocy cieplnej, a wymagana temperatura wskazywana przez górny czujnik temperatury wody grzewczej spadnie poniżej wartości wymaganej. Wskazówka Grzałka elektryczna EHE w pojemnościowym podgrzewaczu wody i zewnętrzna wytwornica ciepła wyłączają się, gdy osiągnięta zostanie wartość wymagana na górnym czujniku temperatury po odjęciu histerezy wyn. 1 K. Przy wyborze pojemnościowego podgrzewacza wody należy uwzględnić wystarczającą powierzchnię wymiany ciepła. Zalecany jest podgrzew wody użytkowej w godzinach nocnych po godzinie Ma to następujące korzyści: Moc grzewcza pompy ciepła w czasie dnia może być w pełni wykorzystywana do celów grzewczych. Umożliwia to lepsze wykorzystanie taryfy nocnej. Unika się jednoczesnego ogrzewania podgrzewacza pojemnościowego i poboru wody. W przypadku korzystania z zewnętrznego wymiennika ciepła, uwarunkowania systemowe sprawiają, że nie zawsze zostają osiągnięte wymagane temperatury poboru. Połączenie hydrauliczne pojemnościowego podgrzewacza wody Pojemnościowy podgrzewacz wody z wewnętrznymi wymiennikami ciepła CWU CWU CWU rz rw er A rr Vitocell 100-V, typ CVW KW Vitocell 100-B KW A Przyłącze pompy ciepła B alternatywnie ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa A Przyłącze pompy ciepła ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa Wymagane urządzenia Poz. Oznaczenie Liczba Nr katalog. er Górny czujnik temperatury wody w podgrzewaczu rw Zawór zwrotny klapowy (sprężynowy) 1 inwestor rr Grzałka elektryczna EHE do montażu na górze (można sterować jedynie poprzez wewnętrzny regulator temperatury) lub do montaż na dole 1 Z004 9 rz Pompa cyrkulacyjna wody użytkowej patrz cennik Vitoset ri Vitocell 100-V, typ CVW, poj. 390 l 1 Z Wybór pojemnościowego podgrzewacza wody użytkowej Zalecenia: Gospodarstwo 4-osobowe: Pojemnościowy podgrzewacz wody o poj. 300 litrów Gospodarstwo - do 8-osobowe: Pojemnościowy podgrzewacz wody o pojemności 00 litrów z dodatkową grzałką elektryczną lub z przepływowym podgrzewaczem wody grzewczej na zasilaniu obiegu wtórnego Wskazówka dot. 2-stopniowej pompa ciepła Do podgrzewu wody użytkowej można stosować tylko 1. stopień lub obydwa stopnie razem. VITOCAL 300-G VIESMANN 7

76 Wskazówki projektowe (ciąg dalszy) Pompy ciepła do 4 osób do 8 osób typ Vitocell 100-V, typ CVW, 390 litrów Vitocell 100-B, 300 litrów Vitocell 300-B, 300 litrów Vitocell 100-B, 00 litrów Vitocell 300-B, 00 litrów 1-stopniowa pompa ciepła BW, BWC 106 x x x x x BW, BWC 108 x x x x BW, BWC 110 x x x BW, BWC 112 x x x BW, BWC 114 x x x BW, BWC 117 x x x WW, WWC 106 x x x x WW, WWC 108 x x x WW, WWC 110 x x x WW, WWC 112 x x x WW, WWC 114 x x x WW, WWC 117 x x x 2-stopniowa pompa ciepła BW+BWS x x BW+BWS x x BW+BWS x x WW+WWS x x Dane techniczne pojemnościowych podgrzewaczy wody Patrz oddzielna dokumentacja projektowa. Połączenie hydrauliczne systemu zasilania podgrzewacza Podgrzewacz z zewnętrznym wymiennikiem ciepła (system zasilania podgrzewacza) CWU M A 1 ZWU qp A Przyłącze pompy ciepła ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa Wymagane urządzenia Poz. Oznaczenie Liczba Nr katalog. 1 Vitocell 100-L (pojemność 70 lub 1000 litrów) 1 Patrz cennik Viessmann 2 Grzałka elektryczna EHE 1 Patrz cennik Viessmann Układ połączeń elektrycznych w gestii inwestora. Stosować wyłącznie alternatywnie do przepływowego podgrzewacza wody grzewczej lub zewnętrznej wytwornicy ciepła w celu dogrzewu wody użytkowej. 3 Pompa cyrkulacyjna wody użytkowej (opcjonalnie) 1 Patrz cennik Vitoset 4 Górny czujnik temperatury wody w podgrzewaczu Dolny czujnik temperatury wody w podgrzewaczu (opcjonalnie) Pompa obiegowa podgrzewacza lub VIESMANN VITOCAL 300-G

77 Wskazówki projektowe (ciąg dalszy) Poz. Oznaczenie Liczba Nr katalog. 7 Płytowy wymiennik ciepła Vitotrans Ogranicznik przepływu objętościowego (Taco-Setter) 1 inwestor 9 Kulowy zawór 2-drogowy z napędem elektrycznym (bezprądowo zamknięty) qp Pompa ładująca podgrzewacza lub Podgrzewacz z zewnętrznym wymiennikiem ciepła (system zasilania podgrzewacza) i lanca CWU KW ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa M Obiegi grzewcze S Wlot ciepłej wody użytkowej z wymiennika ciepła Dalsze objaśnienia patrz poniższa tabela. W systemie ładowania podgrzewacza w trakcie procesu ładowania (przerwa w poborze wody) zimna woda w dolnej części zostaje odprowadzona przez pompę ładującą podgrzewacza L, następnie podgrzana w wymienniku ciepła D i ponownie doprowadzona do podgrzewacza przez lancę R wbudowaną w kołnierzu. Dzięki dużym otworom wylotowym w lancy na skutek niskiej prędkości na wylocie powstaje równomierne rozwarstwienie termiczne w podgrzewaczu. Dodatkowy montaż grzałki elektrycznej (wyposażenia dodatkowe) zapewnia możliwość dogrzewu wody użytkowej. Wymagane urządzenia Poz. Oznaczenie Liczba Nr katalog. A Pompa ciepła z następującymi komponentami: 1 Patrz cennik Viessmann B Pompa wtórna C 3-drogowy zawór przełączny podgrzewu wody grzewczej/użytkowej 1 D Płytowy wymiennik ciepła Vitotrans Patrz cennik Viessmann E Ogranicznik przepływu objętościowego 1 inwestor F Kulowy zawór 2-drogowy z napędem elektrycznym (bezprądowo zamknięty) G Czujnik temperatury wody w podgrzewaczu L Pompa ładująca podgrzewacza lub R Lanca 1 Z T Vitocell 100-L (pojemność 70 lub 1000 litrów) 1 Patrz cennik Viessmann VITOCAL 300-G VIESMANN 77

78 Wskazówki projektowe (ciąg dalszy) Pojemnościowy podgrzewacz wody z zewnętrznym wymiennikiem ciepła i wspomaganiem solarnym WW C Do kolektora ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa WW M HV HR KW KW A B Przyłącze pompy ciepła Wykorzystanie przyłącza cyrkulacji Wymagane urządzenia Poz. Oznaczenie Liczba Nr katalog. er Górny czujnik temperatury wody w podgrzewaczu et Kulowy zawór 2-drogowy z napędem elektrycznym (bezprądowo zamknięty) ez Ogranicznik przepływu objętościowego (Taco-Setter) 1 inwestor eu Płytowy wymiennik ciepła Vitotrans rw Zawór zwrotny klapowy (sprężynowy) 2 inwestor re Pompa obiegowa podgrzewacza lub rt Czujnik temperatury wody w podgrzewaczu (wchodzi w zakres dostawy Vitosolic 1 Z ) rz Pompa cyrkulacyjna wody użytkowej 1 Patrz cennik Vitoset ro Vitocell 100-V, typ CVA (poj. 300/00 litrów) 1 Patrz cennik Viessmann tp Kolanko wkręcane do zamocowania czujnika temperatury wody w podgrzewaczu Wybór systemu ładowania podgrzewacza Podgrzewacz Podgrzewacz Pojemność Maks. moc cieplna pompy (eksploatacja 1-stopniowa, temperatura wody na zasilaniu C) kw Możliwe ogrzewanie dodatkowe (do wyboru) Grzałka elektryczna EHE Przepływowy (6 kw) pogrzewacz wody użytkowej u inwestora (dla wstępnie ogrzanej wody użytkowej) Zakres zastosowania l Vitocell 100-V, typ CVA x x do 4 osób x x do 8 osób Vitocell 300-V, typ EVI, x x do osób z otworem kołnierzowym x x do 8 osób Vitocell 100-L, typ CVL x x do 16 osób x x do 16 osób Płytowy wymiennik ciepła Vitotrans 100 Wskazówka Straty ciśnienia w wymienniku ciepła, patrz dokumentacja projektowa pojemnościowego podgrzewacza wody. 78 VIESMANN VITOCAL 300-G

79 Wskazówki projektowe (ciąg dalszy) 0 C C 40 C 42 C Przykład Vitocal 300-G, typ BW/BWC 106 do typu BW/BWC 117 (różnica przy B1/W3) A Pojemnościowy podgrzewacz wody (woda) B Pompa ciepła (woda grzewcza) Przy temperaturze pierwotnej maks. 1 C Pompa ciepła, typ Moc w kw Strumień objętościowy w m 3 /h Vitotrans 100 Nr katalog. B0/W3 B1/W3 Pojemnościowy podgrzewacz wody (woda użytkowa) Pompa ciepła (woda grzewcza) 1-stopniowa pompa ciepła BW, BWC 106 6,2 9,0 0,78 0, WW, WWC 106 BW, BWC 108 8,4 12,3 1,06 0, WW, WWC 108 BW, BWC ,2 1,2 1,31 1, WW, WWC 110 BW, BWC ,1 17,6 1,2 1, WW, WWC 112 BW, BWC 114 1,1 21, 1,8 1, WW, WWC 114 BW, BWC 117 WW, WWC ,6 24,2 2,09 1, stopniowa pompa ciepła, oba stopnie o takiej samej wydajności BW+BWS ,4 18,0 1, 1, WW+WWS BW+BWS ,8 24,6 2,12 1, WW+WWS BW+BWS ,4 30,4 2,62 2, WW+WWS BW+BWS ,2 3,2 3,03 2, WW+WWS BW+BWS ,2 43,0 3,71 2, WW+WWS BW+BWS WW+WWS ,2 48,4 4,17 3, VITOCAL 300-G VIESMANN 79

80 Wskazówki projektowe (ciąg dalszy) Pompa ciepła, typ Moc w kw Strumień objętościowy w m 3 /h Vitotrans 100 Nr katalog. B0/W3 B1/W3 Pojemnościowy podgrzewacz wody (woda użytkowa) Pompa ciepła (woda grzewcza) 2-stopniowa pompa ciepła, każdy stopień o innej wydajności BW+BWS ,6 21,3 1,84 1, WW+WWS BW+BWS ,4 24,2 2,09 1, WW+WWS BW+BWS ,3 26,6 2,29 1, WW+WWS BW+BWS ,3 30, 2,63 2, WW+WWS BW+BWS ,8 33,2 2,86 2, WW+WWS BW+BWS ,6 27, 2,37 1, WW+WWS BW+BWS , 29,9 2,8 1, WW+WWS BW+BWS , 33,8 2,92 2, WW+WWS BW+BWS ,0 36, 3,1 2, WW+WWS BW+BWS ,3 32,8 2,83 2, WW+WWS BW+BWS ,3 36,7 3,16 2, WW+WWS BW+BWS ,8 39,4 3,40 2, WW+WWS BW+BWS ,2 39,1 3,37 2, WW+WWS BW+BWS ,7 41,8 3,60 2, WW+WWS BW+BWS WW+WWS ,7 4,7 3,94 3, Charakterystyki pomp ładujących podgrzewacza Patrz strona Tryb chłodzenia Konstrukcje i konfiguracja W zależności od wersji instalacji możliwe są następujące funkcje chłodzenia: natural cooling (do wyboru z mieszaczem lub bez) Sprężarka jest wyłączona, a wymiana ciepła odbywa się bezpośrednio z obiegiem pierwotnym. active cooling Pompa ciepła jest wykorzystywana w funkcji wytwornicy chłodu, dlatego możliwa jest większa wydajność chłodnicza niż w przypadku funkcji natural cooling. Ta funkcja możliwa jest wyłącznie przy wykluczeniu blokady dostawy prądu przez ZE i musi być oddzielnie aktywowana przez użytkownika instalacji. Również w przypadku, gdy funkcja active cooling jest ustawiona i uaktywniona, regulator w pierwszej kolejności włącza funkcję natural cooling. Sprężarka włącza się dopiero wtedy, gdy wartość wymagana temperatury pomieszczenia nie może zostać osiągnięta przez dłuższy czas. Zastosowanie mieszacza możliwe jest wyłącznie w przypadku funkcji natural cooling i pozwala utrzymać temperaturę na zasilaniu ponad punktem rosy w szczególności w przypadku trybu chłodzenia. Aby odbiór wydajności chłodniczej w przypadku active cooling był stale zapewniony, nie przewiduje się w tym przypadku stosowania mieszacza. Funkcja chłodzenia natural cooling Opis funkcji W przypadku natural cooling regulator pompy ciepła pełni następujące funkcje: Sterowanie pracą wszystkich niezbędnych pomp obiegowych, zaworów przełączających i mieszaczy Pomiar odpowiednich temperatur Kontrola punktu rosy Jeżeli temperatura zewnętrzna przekroczy dolną temperaturę graniczną chłodzenia (możliwą do ustawienia), wówczas regulator włącza funkcję chłodzenia natural cooling. W przypadku chłodzenia poprzez obieg grzewczy (obieg ogrzewania podłogowego) regulator jest sterowany pogodowo, a w przypadku oddzielnego obiegu chłodzenia, np. konwektor wentylatorowy, w zależności od temperatury pomieszczenia. Podczas trybu chłodzenia możliwy jest podgrzew wody użytkowej przez pompę ciepła. 80 VIESMANN VITOCAL 300-G

81 Wskazówki projektowe (ciąg dalszy) Zestaw NC Pomieszczenie techniczne powinno być suche i zabezpieczone przed mrozem. Vitocal 200-G/300-G: Zestaw NC należy zamontować w pomieszczeniu technicznym powyżej pompy ciepła i połączyć hydraulicznie za pomocą dołączonych rur elastycznych. Kompaktowe pompy ciepła: Zestaw NC należy zamontować w pobliżu kompaktowej pompy ciepła, a do połączeń hydraulicznych użyć orurowania u inwestora. Wszystkie przewody solanki i zimnej wody należy zaizolować termicznie ze szczelnością dyfuzyjną pary zgodnie z zasadami techniki, tak aby uniknąć tworzenia się kondensatu. Konieczne jest podłączenie do sieci zasilającej (1/N/PE, 230 V/ 0 Hz). Zalecenie: Wykorzystać podłączenie pompy ciepła poprzez zapewniany przez inwestora rozdzielacz sieci. Jeśli zestaw NC pracuje w oddzielnym (wykorzystywanym wyłącznie do chłodzenia) obiegu chłodzenia, obieg ten musi zostać zabezpieczony przez dodatkowe naczynie zbiorcze oraz zawór bezpieczeństwa. Do uszczelnienia przyłączy zestawu NC można użyć wyłącznie uszczelek teflonowych i z gumy EPDM. C B D E F G H Natural cooling z zestawem NC W zależności od instalacji sond/kolektorów oraz temperatury gruntu, zestaw NC umożliwia przeniesienie do kw wydajności chłodniczej. Do chłodzenia można podłączyć obieg grzewczy/chłodzenia, np. obieg ogrzewania podłogowego lub oddzielny obieg chłodzenia, np. konwektor wentylatorowy. Zestaw NC wyposażono we wszystkie potrzebne pompy obiegowe, zawory przełączne, mieszacze i czujniki, a także w wymagane złącze magistrali KM do regulatora pompy ciepła. Ciepło pobierane z obiegu grzewczego/chłodzenia jest przekazywane przez wymiennik ciepła w zestawie NC do gruntu. Wymiennik ciepła jest podłączony szeregowo i umożliwia rozdzielenie systemowe pomiędzy obiegiem pierwotnym i grzewczym. Wskazówka Inwestor ma obowiązek zaizolować termicznie w sposób szczelny, parowo-dyfuzyjnie wszystkie przewody. Ustawienie zestawu NC obok pompy ciepła W przypadku kompaktowych pomp ciepła Vitocal 222-G/242-G/333- G/343-G. W przypadku Vitocal 200-G/300-G, jeśli ilość miejsca nad pompami ciepła jest zbyt mała. Połączenie hydrauliczne za pomocą orurowania dostarczonego przez inwestora. Ustawienie zestawu NC powyżej pompy ciepła W przypadku Vitocal 200-G/300-G. Połączenie hydrauliczne za pomocą zestawu rur elastycznych. A A Pompa ciepła B Powrót obiegu pierwotnego (wylot solanki pompy ciepła) C Zasilanie obiegu pierwotnego (wlot solanki do zestawu NC) D Powrót obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia E Zasilanie obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia F Przełącznik wilgotnościowy, ustawiany punkt łączeniowy (ustawienie wstępne na 80% wilgotności wzgl.), odległość od zestawu NC maks. 1 cm G Zestaw NC H Zasilanie podgrzewu wody użytkowej K Powrót podgrzewu wody użytkowej (z naczyniem zbiorczym u inwestora) Chłodzenie za pomocą instalacji ogrzewania podłogowego Ogrzewanie podłogowe może służyć zarówno do ogrzewania, jak i chłodzenia budynku i pomieszczeń. Włączenie hydrauliczne ogrzewania podłogowego w obieg solanki następuje za pomocą chłodzącego wymiennika ciepła. Aby dopasować obciążenie chłodnicze pomieszczeń do temperatury zewnętrznej, konieczny jest mieszacz. Podobnie jak w przypadku krzywej grzewczej, wydajność chłodnicza może zostać dokładnie dostosowana do obciążenia chłodniczego przy zastosowaniu krzywej chłodzenia za pomocą mieszacza w obiegu chłodzenia sterowanego regulatorem pomp ciepła. W celu zapewnienia przyjemnej temperatury pomieszczenia i uniknięcia tworzenia się rosy należy przestrzegać wartości granicznych dla temperatury powierzchniowej. W trybie chłodzenia nie należy przekraczać temperatury powierzchniowej ogrzewania podłogowego 20 C. Aby uniknąć tworzenia się kondensatu na powierzchni podłogi, na zasilaniu ogrzewania podłogowego wbudowany jest przełącznik wilgotnościowy natural cooling (do pomiaru punktu rosy). Dzięki temu nawet w przypadku krótkotrwałych wahań pogodowych (np. burza) można zapobiec tworzeniu się kondensatu. K VITOCAL 300-G VIESMANN 81

82 Wskazówki projektowe (ciąg dalszy) Wskazówka Wszystkie wyżej wymienione elementy są częścią składową zestawu NC (mieszacz tylko w przypadku zestawu NC z mieszaczem). Parametry ogrzewania podłogowego należy ustalić w oparciu o kombinację temperatur na zasilaniu i powrocie wynoszącą ok. 14/18 C. W celu oszacowania możliwej wydajności chłodniczej ogrzewania podłogowego można skorzystać z poniższej tabeli. Zasadniczo obowiązuje: Minimalna temperatura wody na zasilaniu w przypadku chłodzenia za pomocą ogrzewania podłogowego i minimalna temperatura powierzchniowa zależą od warunków klimatycznych panujących w pomieszczeniu (temperatura powietrza i względna wilgotność powietrza). W związku z tym należy je uwzględnić na etapie projektowania. Szacunkowa wydajność chłodnicza instalacji ogrzewania podłogowego w zależności od rodzaju pokrycia podłogi i odstępu między przewodami rurowymi (zakładana temperatura na zasilaniu ok. 14 C, temperatura na powrocie ok. 18 C; źródło: firma Velta) Pokrycie podłogi Płytki posadzkowe Dywan Odstęp układania mm Wydajność chłodnicza przy średnicy rury 10 mm W/m mm W/m mm W/m Dane dotyczą Temperatura pomieszczenia 2 C Wzgl. wilgotność powietrza 60 % Temperatura punktu rosy 16 C Chłodzenie za pomocą konwektorów wentylatorowych Vitoclima 200-C (wyposażenie dodatkowe) Tryb chłodzenia jest możliwy poprzez oddzielny obieg chłodzenia lub obieg grzewczy/chłodzenia. W celu uzyskania maks. wydajności chłodniczej należy ustawić tryb pracy Wartość stała. Wybrać takie miejsce montażu, które zapewni bezproblemowe podłączenie urządzeń do pompy ciepła. Pamiętać o podłączeniu odpływu kondensatu do domowej instalacji kanalizacyjnej lub odprowadzeniu kondensatu na zewnątrz. Konieczne jest podłączenie do sieci zasilającej (1/N/PE, 230 V/0 Hz). W przypadku wykonywania przepustów w ścianie uważać na elementy nośne, nadproża, elementy izolacyjne (np. paroizolacje). Urządzenia montować tylko na stabilnych, równych ścianach. Nie montować urządzeń w pobliżu źródeł ciepła ani w miejscach wystawionych na bezpośrednie promieniowanie słoneczne. Montować tylko w miejscach o dobrej cyrkulacji powietrza. Zapewnić dobry dostęp na potrzeby prac konserwacyjnych. Dostosowanie mocy Istnieje możliwość zmiany mocy konwektorów wentylatorowych. Poprzez zamianę podłączeń można przypisać 3-stopniowemu czujnikowi obrotów konwektorów wentylatorowych 3 z dostępnych prędkości obrotowych. W poniższej tabeli zestawiono moce grzewcze i chłodnicze dostępne przy poszczególnych prędkościach obrotowych. Warunki pomiaru Wydajność chłodnicza: Przy temperaturze pomieszczenia 27 C, wilgotności względnej 48%, ochłodzenie wody chłodzącej z 12 do 7 C. Moc cieplna: Przy temperaturze pomieszczenia 20 C, temperaturze na zasilaniu0 C. Poziom ciśnienia akustycznego Zmierzony z odległości 2, m przy kubaturze pomieszczenia 200 m 3 i czasie pogłosu 0, s. Moce grzewcze i chłodnicze zależne od prędkości obrotowej Typ Prędkość Strumień Tryb chłodzenia Tryb grzewczy Poziom obrotowa wentylatora objętościowy powietrza Całkowita wydajność Odczuwalna moc chłodnicza Strumień przepływu Opór przepływu Moc cieplna Strumień przepływu Opór przepływu ciśnienia akustycznego chłodnicza m 3 /h W W l/h kpa W l/h kpa db(a) V V V202H V V V V V V203H V V V V V V206H V V V V V V209H V V V Fabrycznie ustawione obroty wentylatora 82 VIESMANN VITOCAL 300-G

83 Wskazówki projektowe (ciąg dalszy) Funkcja chłodzenia active cooling Opis funkcji W miesiącach letnich oraz w okresach przejściowych w przypadku pomp ciepła solanka/woda i woda/woda do naturalnego chłodzenia budynku natural cooling można wykorzystywać poziom temperatur źródła ciepła. Jednocześnie, poprzez uruchomienie sprężarki i zmianę kierunku strony pierwotnej i wtórnej można skorzystać z funkcji chłodzenia aktywnego active cooling. Wytworzone ciepło odprowadzane jest przez źródło pierwotne (lub odbiornik). Zestaw AC przy zapotrzebowaniu na chłodzenie zaczyna zawsze od funkcji natural cooling. Jeśli wydajność tego rodzaju chłodzenia nie wystarcza, przełącza się na funkcję active cooling. Włącza się pompa ciepła i przez zestaw AC strona zimna (obieg pierwotny) i ciepła (obieg wtórny) są zamieniane. Wytworzone ciepło udostępniane jest podłączonym odbiornikom (np. pojemnościowemu podgrzewaczowi ciepłej wody). Nadwyżka ciepła odprowadzana jest do gruntu lub do studni. Aby uniknąć przeciążenia kolektorów lub sond gruntowych (ryzyko wyschnięcia), regulator pompy ciepła stale nadzoruje temperaturę i jej różnice. Jeśli dojdzie do przeciążenia, następuje automatycznie przełączenie na funkcję natural cooling. Regulator pompy ciepła steruje wszystkimi niezbędnymi pompami obiegowymi, zaworami i mieszaczami zestawu AC. Przełącznik wilgotnościowy należy zamontować na wolnej części rury, poza zestawem AC. Wskazówka Nie jest możliwe kaskadowe połączenie kilku zestawów AC. Maksymalną wydajność chłodnicza ogranicza wydajność chłodniczą podłączonej pompy ciepła oraz rozmiary źródła pierwotnego. Zalecamy ustawienie zestawu AC po lewej stronie, obok pompy ciepła. Dzięki temu zagwarantowany jest dostęp do wewnętrznych podzespołów z przodu i z lewej strony. Zestaw przyłączeniowy służy do takiego właśnie wariantu montażu (patrz rozdział Instalacyjne wyposażenie dodatkowe ). Wskazówka Jeśli urządzenie to montowane jest razem z pompą ciepła (typ BW), do której brak zestawu przyłączeniowego, połączenie musi zapewnić inwestor, ponieważ konieczne jest zainstalowanie dodatkowych pomp. Dobór Maksymalną wydajność chłodniczą zestawu AC ogranicza pompa ciepła. Przykład: W przypadku Vitocal 300-G, typ BW106, maksymalna wydajność chłodnicza instalacji to 4,9 kw. Warunek: Zainstalowane źródło pierwotne zaplanowane jest do takiej mocy i może odprowadzić wytworzone ciepło. Wskazówka W razie eksploatacji z zestawem AC poinformować o takim doborze projektanta lub przedsiębiorstwo wiertnicze. Źródło pierwotne należy zaplanować odpowiednio większe. Przyłącze hydrauliczne Zalecamy podłączenie zestawu AC do pompy ciepła za pomocą zestawu przyłączeniowego (patrz rozdział Instalacyjne wyposażenie dodatkowe ). Zestaw przyłączeniowy posiada już izolację cieplną. Zestaw AC Rozmieszczenie A B A Zestaw AC B Pompa ciepła VITOCAL 300-G VIESMANN 83

84 Wskazówki projektowe (ciąg dalszy) H G F K L M N E D C B A O P A Zestaw AC B Wylot solanki w pompie ciepła C Wlot solanki do pompy ciepła D Zasilanie solanki E Powrót solanki F Przełącznik wilgotnościowy (opcja) G Zasilanie obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia H Powrót obiegu grzewczego/chłodzenia lub oddzielny obieg chłodzenia Przyłącze elektryczne Wszystkie wpusty przyłączy elektrycznych znajdują się z tyłu zestawu AC. Za przednią pokrywą obudowy, w obu skrzynkach przyłączeniowych fabrycznie podłączone są elektrycznie następujące komponenty: Przewód zasilający 230 V~ Sterowanie/sygnał wejściowy AC ( active cooling ) Sterowanie/sygnał wejściowy NC ( natural cooling ) Przewód sygnału służący do wyłączania podczas usterki sprężarki Jeśli zachodzi taka potrzeby, następujące komponenty przyłącza inwestor: Przełącznik wilgotnościowy (wyposażenie dodatkowe) Dodatkowy czujnik ochrony przed zamarzaniem (wyposażenie dodatkowe) K Przewód wody grzewczej, prowadzący z zestawu AC do pompy ciepła L Przewód wody grzewczej, prowadzący z pompy ciepła do zestawu AC M Armatura zabezpieczająca N Przewód prowadzący od pojemnościowego pogrzewacza wody do pompy ciepła (powrót) (z naczyniem zbiorczym) O Przewód prowadzący od pompy ciepła (zasilanie) do pojemnościowego pogrzewacza wody P Pompa ciepła Przełącznik wilgotnościowy Jeśli stosowane są powierzchniowe systemy chłodzące (np. instalacja chłodzenia podłogowego, stropowe maty chłodzące), potrzebny jest przełącznik wilgotnościowy (wyposażenie dodatkowe). Przełącznik wilgotnościowy podłączany jest do zasilania wody chłodzącej (poprzedni rysunek). Przełącznik wilgotnościowy należy zamontować tam, gdzie powietrze pomieszczenia może przedostawać się do wnętrzna budynku. Ewentualnie można go zamontować w pomieszczeniu referencyjnym. Jeśli pomieszczenia są pod względem wilgotności powietrza bardzo różne, należy zastosować kilka przełączników wilgotnościowych. Jeśli stosowanych jest kilka przełączników wilgotnościowych, styki przełączające muszą mieć formę zestyków rozwiernych, połączonych szeregowo..13 Podgrzew wody w basenie Połączenie hydrauliczne basenu Podgrzew wody w basenie następuje hydraulicznie przez przełączenie drugiego 3-drogowego zaworu przełącznego (wyposażenie dodatkowe). W przypadku przekroczenia dolnej granicy wartości wymaganej na regulatorze temperatury do regulacji temperatury wody w basenie kąpielowym (wyposażenie dodatkowe), do regulatora pompy ciepła wysyłany jest sygnał zapotrzebowania za pośrednictwem zewnętrznego zestawu uzupełniającego H1. W stanie fabrycznym ogrzewanie i podgrzew wody użytkowej mają pierwszeństwo przed podgrzewem wody w basenie. Dokładne informacje dot. instalacji z podgrzewem wody w basenie, patrz Przykłady instalacji pomp ciepła. 84 VIESMANN VITOCAL 300-G

85 Wskazówki projektowe (ciąg dalszy) Dobór płytowego wymiennika ciepła 28 C 38 C Do podgrzewu wody w basenie należy wykorzystywać przystosowane do wody użytkowej, skręcane płytowe wymienniki ciepła ze stali nierdzewnej. Płytowy wymiennik ciepła należy dobrać, uwzględniając maks. moc i dane dotyczące temperatury na płytowym wymienniku ciepła. 22 C 28 C Wskazówka Przy instalacji należy przestrzegać wyliczonych w trakcie projektowania wartości przepływów objętościowych. Basen na zewnątrz dla średnich temperatur wody do 24 C. A Basen kąpielowy (woda w basenie) B Pompa ciepła (woda grzewcza) Lista płytowych wymienników ciepła Pompa ciepła, typ Moc w kw Strumień objętościowy w m 3 /h (przy B1/W3) Basen Pompa ciepła (woda grzewcza) 1-stopniowa pompa ciepła BW, BWC 106 9,0 1,3 0,77 WW, WWC 106 BW, BWC ,3 1,8 1,1 WW, WWC 108 BW, BWC 110 1,2 2,2 1,3 WW, WWC 110 BW, BWC ,6 2, 1, WW, WWC 112 BW, BWC , 3,1 1,9 WW, WWC 114 BW, BWC 117 WW, WWC ,2 3, 2,1 2-stopniowa pompa ciepła, oba stopnie o takiej samej wydajności BW+BWS ,0 2,6 1,6 WW+WWS BW+BWS ,6 3, 2,1 WW+WWS BW+BWS ,4 4,4 2,6 WW+WS BW+BWS ,2,0 3,0 WW+WWS BW+BWS ,0 6,2 3,7 WW+WWS BW+BWS WW+WWS ,4 6,9 4,2 VITOCAL 300-G VIESMANN 8

86 Wskazówki projektowe (ciąg dalszy) Pompa ciepła, typ Moc w kw Strumień objętościowy w m 3 /h (przy B1/W3) Basen Pompa ciepła (woda grzewcza) 2-stopniowa pompa ciepła, każdy stopień o innej wydajności BW+BWS ,3 3,1 1,8 WW+WWS BW+BWS ,2 3, 2,1 WW+WWS BW+BWS ,6 3,8 2,3 WW+WWS BW+BWS , 4,4 2,6 WW+WWS BW+BWS ,2 4,8 2,9 WW+WWS BW+BWS , 3,9 2,4 WW+WWS BW+BWS ,9 4,3 2,6 WW+WWS BW+BWS ,8 4,8 2,9 WW+WWS BW+BWS ,,2 3,1 WW+WWS BW+BWS ,8 4,7 2,8 WW+WWS BW+BWS ,7,3 3,2 WW+WWS BW+BWS ,4,7 3,4 WW+WWS BW+BWS ,1,6 3,4 WW+WWS BW+BWS ,8 6,0 3,6 WW+WWS BW+BWS WW+WWS ,7 6,6 3,9.14 Przyłączenie termicznej instalacji solarnej W połączeniu z regulatorem systemów solarnych Vitosolic można regulować termiczną instalację solarną do podgrzewu wody użytkowej, wspomagania ogrzewania i podgrzewu wody w basenie. Pierwszeństwo ładowania można ustawić indywidualnie na regulatorze pompy ciepła. Przez regulator pompy ciepła za pomocą magistrali KM można odczytać określone wartości. Przy dużym nasłonecznieniu podgrzewanie wszystkich odbiorników ciepła do wyższej wartości zadanej może zwiększyć stopień pokrycia solarnego. Wszystkie temperatury czujników i wartości zadane można wywołać i ustawić regulatorem. W celu uniknięcia uderzeń pary w obiegu solarnym eksploatacja instalacji solarnej przy temperaturach kolektorów słonecznych > 120 C zostanie przerwana (funkcja ochronna kolektora). Podgrzew wody użytkowej w instalacji solarnej Jeżeli różnica temperatur między temperaturą mierzoną przez czujnik temperatury cieczy w kolektorze oraz czujnik temperatury wody w podgrzewaczu (na powrocie instalacji solarnej) jest większa od różnicy temperatur włączania ustawionej w regulatorze systemów solarnych, następuje włączenie pompy obiegu instalacji solarnej, a tym samym ogrzewanie podgrzewacza. Jeżeli temperatura w czujniku temperatury podgrzewacza (w pojemnościowym podgrzewaczu wody użytkowej u góry) przekroczy ustawioną w regulatorze pompy ciepła wartość wymaganą, wówczas zablokowana zostaje pompa ciepła do podgrzewu wody użytkowej. Wspomaganie ogrzewania przez instalację solarną Jeżeli różnica temperatur między temperaturą mierzoną przez czujnik temperatury cieczy w kolektorze oraz czujnik temperatury wody w podgrzewaczu (instalacja solarna) jest większa od różnicy temperatur włączania ustawionej w regulatorze pompy ciepła, następuje włączenie pompy obiegu solarnego i pompy obiegowej podgrzewacza, a tym samym ogrzewanie buforowego podgrzewacza wody grzewczej. Podgrzew wody w basenie przez instalację solarną Patrz wytyczne projektowe Vitosol. Podgrzew wody użytkowej przez instalację solarną następuje do wartości wymaganej ustawionej w regulatorze systemów solarnych. Wskazówka Powierzchnia czynna absorbera możliwa do podłączenia, patrz wytyczne projektowe Vitosol. Ogrzewanie zostaje zatrzymane, gdy różnica temperatur pomiędzy czujnikiem temperatury cieczy w kolektorze a czujnikiem temperatury wody w podgrzewaczu (instalacja solarna) jest mniejsza niż pół histerezy (standardowo: 6 K) lub gdy zmierzona przy dolnym czujniku temperatura wody w podgrzewaczu odpowiada ustawionej temperaturze zadanej. 86 VIESMANN VITOCAL 300-G

87 Wskazówki projektowe (ciąg dalszy) Wymiarowanie solarnego naczynia zbiorczego Solarne naczynie wzbiorcze Budowa i funkcje Z zaworem odcinającym i zamocowaniem. Solarne naczynie wzbiorcze to zamknięte naczynie, którego przestrzeń gazowa (wypełniona azotem) oddzielona jest przeponą od przestrzeni cieczowej (czynnik grzewczy) i którego ciśnienie wstępne zależy od wysokości instalacji. A Czynnik grzewczy B Napełnienie azotem C Poduszka azotowa D Poduszka zabezpieczająca, min. 3 l E Poduszka zabezpieczająca F Stan fabryczny (ciśnienie wstępne 3 bar) G Instalacja solarna napełniona bez wpływu ciepła H Poniżej ciśnienia maks. przy najwyższej temperaturze czynnika grzewczego Dane techniczne a a b b Naczynie wzbiorcze Nr katalog. Pojemność Ø a b Przyłącze Masa l mm mm kg A R¾ 7, R¾ 9, R¾ 9,9 B R1 12, R1 18,4 Dane dotyczące obliczania wymaganej pojemności patrz wytyczne projektowe Vitosol. VITOCAL 300-G VIESMANN 87

88 Regulator pompy ciepła 6.1 Dodatkowe wyposażenie regulatora Stycznik pomocniczy Nr katalog Stycznik w małej obudowie. Z 4 stykami beznapięciowo rozwartymi i 4 stykami beznapięciowo zwartymi. Z zaciskami szeregowymi do przewodów ochronnych. Dane techniczne Napięcie cewki Znamionowe natężenie prądu (I th ) 230 V~/0 Hz AC1 16 A AC3 9 A Kontaktowy czujnik temperatury jako czujnik temperatury wody na zasilaniu instalacji Nr katalog Do pomiaru temperatury wody na zasilaniu instalacji. Ø 1 26 Dane techniczne Długość przewodu 2,0 m Stopień ochrony IP 32 wg normy EN 6029, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +120 C podczas magazynowania i transportu -20 do +70 C 6 Czujnik temperatury wody w podgrzewaczu Nr katalog Do pojemnościowego podgrzewacza wody i podgrzewacza buforowego wody grzewczej. Przedłużenie przewodu przyłączeniowego ze strony inwestora: Przewód 2-żyłowy, maksymalna długość przewodu 60 m przy przekroju przewodu 1, mm 2, miedź Przewód nie może zostać ułożony razem z przewodami 230/400 V Dane techniczne Długość przewodu 3,7 m Stopień ochrony IP 32 wg normy EN 6029, do zapewnienia przez budowę/montaż Typ czujnika Viessmann Pt00 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +90 C podczas magazynowania i transportu 20 do +70 C 88 VIESMANN VITOCAL 300-G

89 Regulator pompy ciepła (ciąg dalszy) Regulator temperatury wody w basenie kąpielowym Nr katalog Dane techniczne Przyłącze Przewód 3-żyłowy o przekroju 1, mm 2 Zakres ustawień 0 do 3 C Histereza łączeniowa 0,3 K Moc załączalna 10(2) A 20 V~ Funkcja przełączająca przy wzrastającej temperaturze z 2 do 3 R Tuleja zanurzeniowa ze stali nierdzewnej R½ x 200 mm Kontaktowy czujnik temperatury Nr katalog Do pomiaru temperatury wody na zasilaniu i na powrocie Dane techniczne Długość przewodu,8 m, z okablowanymi wtykami Stopień zabezpieczenia IP 32 wg normy EN 6029, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +120 C Podczas magazynowania i transportu 20 do +70 C Silnik mieszacza nr katalog Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 0 i R ½ do 1¼. Z wtykiem systemowym. Okablowanie wykonuje inwestor Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 0 Hz Pobór mocy 4 W Klasa zabezpieczenia II Stopień zabezpieczenia IP 42 wg normy EN 6029, do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +6 C Moment obrotowy 3 Nm Czas pracy przy s 6 Zestaw uzupełniający dla obiegu grzewczego z mieszaczem, ze zintegrowanym silnikiem mieszacza nr katalog Odbiornik KM-BUS Elementy składowe: Elektronika mieszacza z silnikiem mieszacza dla mieszacza firmy Viessmann DN 20 do 0 i R ½ do 1¼ Czujnik temperatury wody na zasilaniu (czujnik kontaktowy), długość przewodu 2,2 m, z okablowanymi wtykami; dane techniczne patrz poniżej Wtyk przyłączeniowy pompy obiegu grzewczego VITOCAL 300-G VIESMANN 89

90 Regulator pompy ciepła (ciąg dalszy) Zasilający przewód elektryczny (o dług. 3,0 m) Przewód przyłączeniowy BUS (o dług. 3,0 m) Silnik mieszacza należy zamontować bezpośrednio na mieszaczu firmy Viessmann DN 20 do 0 i R ½ do 1¼. Elektronika mieszacza z silnikiem mieszacza Obciążenie znamionowe wyjścia przekaźnika pompy obiegu grzewczego sö 4(2) A 230 V~ Moment obrotowy 3 Nm Czas pracy przy s Czujnik temperatury wody na zasilaniu (czujnik kontaktowy) Mocowany za pomocą taśmy. Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 0 Hz Pobór mocy 6, W Stopień zabezpieczenia IP 32D wg EN 6029 do zapewnienia przez budowę/montaż Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +6 C Dane techniczne Stopień zabezpieczenia IP 32 wg EN 6029 do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +120 C podczas magazynowania i transportu 20 do +70 C Zestaw uzupełniający dla obiegu grzewczego z mieszaczem, dla oddzielnego silnika mieszacza 6 nr katalog Odbiornik KM-BUS Do przyłączenia oddzielnego silnika mieszacza. Elementy składowe: Elektronika mieszacza do przyłączenia oddzielnego silnika mieszacza Czujnik temperatury wody na zasilaniu (czujnik kontaktowy), długość przewodu,8 m, z okablowanymi wtykami Wtyk przyłączeniowy pompy obiegu grzewczego Zaciski przyłączeniowe do przyłączenia silnika mieszacza Zasilający przewód elektryczny (o dług. 3,0 m) Przewód przyłączeniowy BUS (o dług. 3,0 m) Elektronika mieszacza Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 0 Hz Pobór mocy 2, W Stopień zabezpieczenia IP 32D wg EN 6029 do zapewnienia przez budowę/montaż Klasa zabezpieczenia I Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +6 C Obciążenie znamionowe wyjść przekaźników Pompa obiegu grzewczego sö 4(2) A 230 V~ Silnik mieszacza 0,2(0,1) A 230 V~ Wymagany czas pracy silnika mieszacza dla 90 ok. 120 s VIESMANN VITOCAL 300-G

91 Regulator pompy ciepła (ciąg dalszy) Czujnik temperatury wody na zasilaniu (czujnik kontaktowy) Mocowany za pomocą taśmy Dane techniczne Stopień zabezpieczenia IP 32 wg EN 6029 do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +120 C podczas magazynowania i transportu 20 do +70 C Zanurzeniowy regulator temperatury nr katalog Możliwość zastosowania jako ogranicznika temperatury maksymalnej instalacji ogrzewania podłogowego. Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 11 K Moc załączalna 6(1,) A 20 V~ Skala nastawcza w obudowie Tuleja zanurzeniowa ze stali nierdzewnej R ½ x 200 mm Nr rej. DIN. DIN TR lub DIN TR Kontaktowy regulator temperatury Nr katalog Pracuje jako ogranicznik temperatury maksymalnej w instalacji ogrzewania podłogowego, (tylko w połączeniu z rurami metalowymi). Regulator temperatury jest zamontowany na zasilaniu instalacji i wyłącza pompę obiegu grzewczego przy zbyt wysokiej temperaturze na zasilaniu Dane techniczne Długość przewodu 4,2 m, z okablowanymi wtykami Zakres ustawień 30 do 80 C Histereza łączeniowa maks. 14 K Moc załączalna 6(1,) A 20V~ Skala nastawcza w obudowie Nr rej. DIN. DIN TR lub DIN TR VITOCAL 300-G VIESMANN 91

92 Regulator pompy ciepła (ciąg dalszy) Wskazówka dot. Vitotrol 200 Do każdego obiegu grzewczego instalacji grzewczej można stosować regulator Vitotrol 200. Vitotrol 200 Nr katalog Odbiornik KM-BUS Zdalne sterowanie Vitotrol 200 przejmuje dla jednego obiegu grzewczego ustawienie programu roboczego i wymaganej temperatury pomieszczenia przy pracy normalnej z dowolnego pomieszczenia. Vitotrol 200 dysponuje podświetlanymi przyciskami wyboru programu roboczego oraz przyciskiem trybu Party i ekonomicznego. Za pośrednictwem sygnalizatora usterki na regulatorze wyświetlane są zgłoszenia usterek. Funkcja WS: Montaż w dowolnym miejscu w budynku. Funkcja RS: Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Zamontowany czujnik temperatury pomieszczenia mierzy temperaturę pomieszczenia i dokonuje ewentualnych korekt temperatury na zasilaniu oraz wyzwala szybki podgrzew na początku eksploatacji grzewczej (jeżeli zostało to zakodowane). Przyłącze: Przewód 2-żyłowy, długość przewodu maks. 0 m (również przy przyłączeniu kilku modułów zdalnego sterowania) Przewód nie może zostać ułożony razem z przewodami 230/400 V Wtyk niskiego napięcia objęty zakresem dostawy Dane techniczne Zasilanie prądowe poprzez KM-BUS Pobór mocy 0,2 W Klasa zabezpieczenia III Stopień ochrony IP 30 wg EN 6029 do zapewnienia przez zabudowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +6 C Zakres nastawy wymaganej temperatury pomieszczenia 10 do 30 C z możliwością przestawienia na 3 do 23 C lub 17 do 37 C Regulacja temperatury wymaganej pomieszczenia w eksploatacji zredukowanej następuje przez regulator Czujnik temperatury pomieszczenia Nr katalog Oddzielny czujnik temperatury pomieszczenia jako uzupełnienie regulatora Vitotrol 200; do zastosowania w przypadku braku możliwości montażu regulatora Vitotrol 200 w głównym pomieszczeniu mieszkalnym lub w miejscu przystosowanym do pomiaru lub ustawiania temperatury. Montaż w głównym pomieszczeniu mieszkalnym na ścianie wewnętrznej, naprzeciwko grzejników. Nie montować w regałach, we wnękach, w pobliżu drzwi lub źródeł ciepła (np. miejsc bezpośrednio narażonych na działanie promieni słonecznych, kominka, odbiornika telewizyjnego itp.). Czujnik temperatury pomieszczenia należy przyłączyć do regulatora Vitotrol Przyłącze: 2-żyłowy przewód o przekroju 1, mm 2, miedziany Długość przewodu mierzona od zdalnego sterowania maks. 30 m Przewód nie może zostać ułożony razem z przewodami 230/400 V 20 Dane techniczne Klasa zabezpieczenia III Stopień ochrony IP 30 wg normy EN 6029 do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu 20 do +6 C 92 VIESMANN VITOCAL 300-G

93 Regulator pompy ciepła (ciąg dalszy) Zewnętrzny zestaw uzupełniający H1 Nr katalog Rozszerzenie funkcji w obudowie, do montażu na ścianie. Za pomocą zestawu uzupełniającego można korzystać z następujących funkcji: Układ kaskadowy maks. dla 4 pomp Vitocal Funkcja podgrzewu wody w basenie Zapotrzebowanie na minimalną temperaturę wody w kotle Blokowanie z zewnątrz Nastawa temperatury wymaganej wody w kotle przez wejście 0-10 V Zewnętrzny przełącznik eksploatacyjny Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 0 Hz Znamionowe natężenie prądu 4 A Pobór mocy 4 W Klasa zabezpieczenia I Stopień ochrony IP 32 Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +6 C Rozdzielacz KM-BUS nr katalog Do przyłączenia maksymalnie od 2 do 9 urządzeń do łącza KM- BUS Dane techniczne Długość przewodu 3,0 m, z okablowanymi wtykami Stopień zabezpieczenia IP 32 wg normy EN 6029 do zapewnienia przez budowę/montaż Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +40 C podczas magazynowania i transportu -20 do +6 C Vitocom 100, typ GSM Bez karty SIM Nr katalog. Z00494 Wskazówka Informacje na temat warunków sprzedaży, patrz cennik firmy Viessmann. Funkcje: Zdalne sterowanie poprzez sieci telefonii komórkowej GSM Zdalne sprawdzanie poprzez sieci telefonii komórkowej GSM Nadzorowanie zdalne poprzez wiadomości SMS wysyłane do 1 lub 2 telefonów komórkowych Nadzorowanie zdalne innych urządzeń poprzez wejście cyfrowe (230 V) Konfiguracja: Telefony komórkowe poprzez wiadomości SMS Zakres dostawy: Vitocom 100 (w zależności od zamówienia - z kartą SIM lub bez) Zasilający przewód elektryczny z wtykiem euro (o długości 2,0 m) Antena GSM (o długości 3,0 m), stopa magnetyczna i podkładka klejąca Przewód łączący KM-BUS (o długości 3,0 m) Uwarunkowania po stronie inwestora: Dobry zasięg sieci do komunikacji w standardzie GSM wybranego operatora sieci komórkowej. Całkowita długość wszystkich przewodów odbiorników KM-BUS maks. 0 m Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 0 Hz Znamionowe natężenie prądu 1 ma Pobór mocy 4 W 6 VITOCAL 300-G VIESMANN 93

94 Regulator pompy ciepła (ciąg dalszy) Klasa zabezpieczenia II Stopień ochrony IP 41 wg normy EN 6029, do zapewnienia przez zabudowę/ montaż Sposób działania Typ 1B wg normy EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do + C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu -20 do +8 C Przyłącze wykonane przez inwestora Wejście usterki DE V~ Vitocom 200, typ GP1 Nr katalog.: patrz aktualny cennik Z zamontowanym modemem GPRS. Z kartą SIM D2. Do jednej instalacji grzewczej z jedną lub kilkoma wytwornicami ciepła, z przyłączonymi dodatkowo obiegami grzewczymi lub bez nich. Do zdalnego nadzoru i obsługi instalacji grzewczych przez sieć komórkową W połączeniu z Vitodata 100 Do zdalnego zgłaszania, nadzorowania i sprawdzania usterek i/lub punktów pomiarowych przez Internet Zdalne sterowanie, parametryzacja instalacji grzewczych przez Internet Konfiguracja Vitocom 200 konfigurowany jest przez Vitodata 100. Strony interfejsu użytkownika Vitodata 100 ustawiane są automatycznie podczas uruchamiania. Zgłoszenia usterek Zgłoszenia usterek przekazywane są do skonfigurowanych modułów obsługowych z wykorzystaniem następujących usług komunikacyjnych: SMS na telefon komórkowy na PC/laptop Uwarunkowania po stronie inwestora: Wystarczający sygnał GPRS do sieci komórkowej D2 w miejscu montażu Vitocom 200 W Vitotronic musi być zamontowany moduł komunikacyjny LON Wskazówka Informacje na temat warunków umownych - patrz cennik Viessmann. Zakres dostawy: Przewód zasilający z wtyczką, długość 2 m Antena z przewodem przyłączeniowym, długość 3 m, elektromagnes i samoprzylepna podkładka Karta SIM Przewód łączący LON RJ4 RJ4S, długość 7 m, do wymiany danych pomiędzy Vitotronic i Vitocom 200 Wskazówka Zakres dostawy pakietów z Vitocom - patrz cennik. Dane techniczne Napięcie znamionowe 230 V ~ Częstotliwość znamionowa 0 Hz Znamionowe natężenie prądu 22 ma Pobór mocy VA Klasa zabezpieczenia II wg DIN EN Stopień ochrony IP 20 wg normy EN 6029, do zapewnienia przez budowę/ montaż Sposób działania Typ 1B zgodnie z normą EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +0 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu 20 do +8 C Przyłącza wykonywane przez inwestora: 2 wejścia cyfrowe DE 1 i DE 2 styki bezpotencjałowe, 2-biegunowe, 24 V, 7 ma 1 wyjście cyfrowe DA1 bezpotencjałowy styk przekaźnikowy, 3-biegunowy, zestyk przełączny 230 V~/ 30 V, maks. 2 A Wyposażenie dodatkowe i dalsze informacje - patrz wytyczne projektowe w zakresie komunikacji danych. Aby uzyskać rozszerzoną funkcjonalność, możliwa jest również współpraca z interfejsem użytkownika Vitocom patrz wytyczne projektowe w zakresie komunikacji danych. 94 VIESMANN VITOCAL 300-G

95 Regulator pompy ciepła (ciąg dalszy) Vitocom 300, typ FA Nr katalog.: patrz aktualny cennik Typ FA z wbudowanym modemem analogowym Do maks. instalacji grzewczych z jedną lub kilkoma wytwornicami ciepła, z podłączonymi dodatkowo obiegami grzewczymi lub bez nich. W połączeniu z Vitodata 300 Do zdalnego zgłaszania, nadzorowania i sprawdzania usterek i/lub punktów pomiarowych przez Internet Zdalne sterowanie, parametryzacja oraz kodowanie instalacji grzewczych przez Internet Konfiguracja Konfiguracja Vitocom 300 odbywa się poprzez system Vitodata 300. Zgłoszenia usterek Zgłoszenia usterek przesyłane są do serwera Vitodata 300. Z serwera Vitodata 300 zgłoszenia przekazywane są do skonfigurowanych modułów obsługowych z wykorzystaniem następujących usług komunikacyjnych: telefaks SMS na telefon komórkowy na PC/laptop Uwarunkowania po stronie inwestora: Przyłącze telefoniczne Typ FA: Gniazdo przyłączeniowe TAE, kodowanie 6N W Vitotronic musi być zamontowany moduł komunikacyjny LON Wskazówka Informacje na temat warunków umownych - patrz cennik Viessmann. Zakres dostawy: Moduł podstawowy *4 (z 8 cyfrowymi wejściami, 1 cyfrowym wyjściem i 2 analogowymi wejściami czujników) Typ FA: z wbudowanym modemem analogowym, Przewód przyłączeniowy do gniazda telefonicznego TAE 6N, dł. 2 m Przewód łączący LON RJ4 RJ4S, długość 7 m, do wymiany danych pomiędzy Vitotronic i Vitocom 300 Zasilacz *4 Przewód przyłączeniowy pomiędzy zasilaczem i modułem podstawowym Wskazówka Zakres dostawy pakietów z Vitocom - patrz cennik. Wyposażenie dodatkowe: Wyposażenie dodatkowe Nr katalog. Obudowa ścienna do montażu modułów Vitocom 300 w przypadku braku szafy sterowniczej lub rozdzielacza elektrycznego 2-rzędowa rzędowa Wyposażenie dodatkowe Nr katalog. Moduł uzupełniający *4 10 wejść cyfrowych (8 beznapięciowych, dwa V~) 7 wejść analogowych (2 z nich konfigurowane jako wejścia impulsowe) 2 wyjścia cyfrowe Wymiary patrz moduł podstawowy lub 10 wejść cyfrowych (8 beznapięciowych, dwa V~) 7 wejść analogowych (2 z nich konfigurowane jako wejścia impulsowe) 2 wyjścia cyfrowe 1 złącze standardowe M-BUS Master do przyłączenia do np. maks. 16 liczników energii cieplnej kompatybilnych z M-BUS za pomocą złącza M-BUS Slave wg normy EN Wymiary patrz moduł podstawowy Moduł zasilacza awaryjnego *4 (USV) Dodatkowy akumulator *4 do USV zalecany przy 1 module podstawowym, 1 module rozszerzającym i obłożeniu wszystkich wejść niezbędny przy: 1 module podstawowym i 2 modułach rozszerzających Przedłużacz przewodu łączącego Odstęp układania 7 do 14 m 1 przewód łączący, (dł. 7 m) i 1 złącze LON RJ4 Odstęp układania 14 do 900 m z wtykiem przyłączeniowym 2 wtyki LON RJ4 i 2-żyłowy przewód, CAT, ekranowany, przewód pełny, AWG 26-22, 0,13 do 0,32 mm 2, średnica zewnętrzna, 4, do 8 mm lub 2-żyłowy przewód, CAT, ekranowany, przewód pleciony, AWG 26-22, 0,14 do 0,36 mm 2, średnica zewnętrzna, 4, do 8 mm Odstęp układania 14 do 900 m z gniazdem przyłączeniowym 2 przewody łączące (dł. 7 m) i 2 gniazda przyłączeniowe LON RJ4, CAT6 2-żyłowy przewód, CAT, ekranowany lub JY(St) Y 2 x 2 x 0,8 Moduł podstawowy (zakres dostawy): i i inwestor lub inwestor i inwestor lub inwestor *4 Montaż na szynie nośnej TS3 wg DIN EN 0 022, 3 x 1 i 3 x 7,. Dane techniczne Napięcie znamionowe 24 V Znamionowe natężenie prądu Typ FA 600 ma VITOCAL 300-G VIESMANN 9

96 Regulator pompy ciepła (ciąg dalszy) Klasa zabezpieczenia II wg DIN EN Stopień ochrony IP 20 wg normy EN 6029 do zapewnienia przez budowę/montaż Sposób działania Typ 1B według EN Dopuszczalna temperatura otoczenia podczas eksploatacji 0 do +0 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu -20 do +8 C Przyłącza wykonywane przez inwestora: 8 wejść cyfrowych DE 1 do DE 8 styki beznapięciowe, 2-biegunowe, 24 V, maks. 7 ma 1 wyjście cyfrowe DA1 beznapięciowy styk przekaźnikowy, 3-biegunowy, zestyk przełączny 230 V~/ 30 V, maks. 2 A 2 wejścia analogowe AE 1 i AE 2 do czujników temperatury Ni00, 10 do 127ºC ±0,K firmy Viessmann Zasilacz (zakres dostawy): Dane techniczne Napięcie znamionowe 8 do 264 V ~ Częstotliwość znamionowa 0/60 Hz Znamionowe natężenie prądu 0, A Napięcie wyjściowe 24 V Prąd wyjściowy 1, A Klasa zabezpieczenia II wg DIN EN Stopień ochrony IP 20 wg normy EN 6029 do zapewnienia przez budowę/montaż Rozdział potencjałów po stronie uzwojenia pierwotnego/wtórnego SELV wg normy EN 6090 Bezpieczeństwo elektryczne EN 6033 Dopuszczalna temperatura otoczenia Przy eksploatacji z napięciem wejściowym U E 187 do 264 V Zastosowanie w pomiesz- -20 do + C czeniach mieszkalnych i grzewczych (normalne warunki otoczenia) Przy eksploatacji z napięciem wejściowym U E 100 do 264 V do + C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalne warunki otoczenia) podczas magazynowania i transportu 2 do +8 C Wyposażenie dodatkowe i dalsze informacje - patrz wytyczne projektowe w zakresie komunikacji danych Moduł komunikacyjny LON Nr katalog Płyta CPU do wymiany danych. Do podłączenia Vitocom 200 lub 300 do regulatora pompy ciepła. Przewód łączący LON do wymiany danych między regulatorami 6 Nr katalog Długość przewodu 7 m, z okablowanymi wtykami (RJ 4). 96 VIESMANN VITOCAL 300-G

97 Regulator pompy ciepła (ciąg dalszy) Przedłużacz przewodu łączącego Odstęp układania 7 do 14 m: 1 przewód łączący (dł. 7 m) Nr katalog i 1 złącze LON RJ4 Nr katalog Odstęp układania 14 do 900 m z wtykiem przyłączeniowym: 2 wtyki LON RJ4 Nr katalog i 2-żyłowy przewód, CAT, ekranowany, przewód pełny, AWG 26-22, 0,13 do 0,32 mm 2, średnica zewnętrzna, 4, do 8 mm inwestor lub 2-żyłowy przewód, CAT, ekranowany, przewód pleciony, AWG 26-22, 0,14 do 0,36 mm 2, średnica zewnętrzna, 4, do 8 mm inwestor Odstęp układania 14 do 900 m z gniazdami przyłączeniowymi: 2 przewody łączące (dł. 7 m) Nr katalog i 2 gniazda przyłączeniowe LON RJ4, CAT6 Nr katalog żyłowy przewód, CAT, ekranowany inwestor lub JY(St) Y 2 x 2 x 0,8 inwestor i Opornik obciążenia Nr katalog szt. Do zamknięcia magistrali LON-BUS w pierwszym i ostatnim odbiorniku LON. informacje dodatkowe 7.1 Przepisy i wytyczne Przy projektowaniu, montażu i eksploatacji instalacji należy szczególnie przestrzegać następujących norm i wytycznych: Ogólnie obowiązujące przepisy i wytyczne BImSchG TA Powstawanie hałasu DIN 4108 DIN 4109 VDI 2067 VDI 2081 VDI 271 VDI 4640 EN DIN EN 140 Przepisy dot. instalacji wodnych Ustawa o ochronie atmosfery przed emisją zanieczyszczeń (Niemcy); w rozumieniu tej ustawy pompy ciepła to instalacje. Ustawa rozróżnia instalacje wymagające i niewymagające zezwolenia ( 44, 22). Instalacje wymagające zezwolenia wymienione zostały w końcowej części 4. rozporządzenia o ochronie atmosfery przed emisją zanieczyszczeń (4. BImSchV). Pompy ciepła, niezależnie od sposobu ich eksploatacji, nie zostały tam wymienione. Tym samym w przypadku pomp ciepła obowiązują przepisy określone przez 22 do 2 BImSchG, tzn. należy je wykonać i eksploatować tak, aby możliwe do uniknięcia obciążenia ograniczyć do minimum. W przypadku emisji hałasu przez instalacje z pompą ciepła należy uwzględnić instrukcję techniczną dot. ochrony przed hałasem - TA Lärm (Niemcy). Izolacja termiczna w budownictwie wielokondygnacyjnym Izolacja dźwiękowa w budownictwie wielokondygnacyjnym Analiza ekonomiczna instalacji zużywających ciepło, podstawy eksploatacyjno-techniczne i ekonomiczne Redukcja hałasu w instalacjach doprowadzania powietrza Redukcja hałasu w instalacjach grzewczych wody ciepłej i gorącej Techniczne wykorzystanie podłoża, sprzężone z gruntem instalacje z pompą ciepła Arkusz 1 i arkusz 2 (dla pomp ciepła solanka/woda i woda/woda) Instalacje grzewcze w budynkach obliczanie zapotrzebowania na moc cieplną Instalacje grzewcze przed budynkami planowanie instalacji grzewczych z pompami ciepła 7 DIN 1988 DIN 4807 Arkusz roboczy DVGW W101 Arkusz roboczy DVGW W1 EN 806 EN Zasady techniczne dotyczące instalacji wody użytkowej Naczynia zbiorcze część : Zamknięte naczynia zbiorcze z przeponą do instalacji podgrzewu wody użytkowej Wytyczne dla terenów objętych ochroną wody użytkowej 1. część: Tereny objęte ochroną wód gruntowych (pompy ciepła woda/woda) Instalacje podgrzewu i dystrybucji wody użytkowej; Środki techniczne mające na celu zapobieganie rozwojowi bakterii Zasady techniczne dotyczące instalacji wody użytkowej Systemy grzewcze w budynkach; Projektowanie wodnych systemów instalacji grzewczych Przepisy dot. instalacji elektrycznych Przyłącze elektryczne i instalacja elektryczna muszą być wykonane zgodnie z przepisami VDE (DIN VDE 0100) oraz technicznymi warunkami przyłączeniowymi zakładu energetycznego. VITOCAL 300-G VIESMANN 97

98 informacje dodatkowe (ciąg dalszy) VDE 0100 VDE 010 EN i -40 (VDE i -40) DIN VDE 0730część 1/3.72 Wykonywanie instalacji elektroenergetycznych o napięciu znamionowym do 1000 V Eksploatacja instalacji elektroenergetycznych Bezpieczeństwo urządzeń elektrycznych przeznaczonych do użytku domowego itp. Postanowienia dla urządzeń o napędzie elektrycznym przeznaczonych do użytku domowego Przepisy dot. czynników chłodniczych DIN 8901 DIN 8960 DIN EN 378 Instalacje chłodnicze i pompy ciepła; ochrona gruntu oraz wód gruntowych i powierzchniowych - wymagania i kontrole z zakresu bezpieczeństwa i ochrony środowiska Czynnik chłodniczy, wymogi Instalacje chłodnicze i pompy ciepła - wymagania dotyczące bezpieczeństwa i ochrony środowiska Dodatkowe normy i przepisy dotyczące dwusystemowych instalacji pomp ciepła VDI 200 DIN EN 140 Centralne instalacje grzewcze, zasady techniczne dotyczące projektowania i wykonania Projektowanie instalacji grzewczych z pompami ciepła 7.2 Słownik 7 Rozmarzanie Usuwanie osadu szronu lub lodu powstającego na parowniku pompy ciepła powietrze/woda przez doprowadzenie ciepła (w przypadku pomp ciepła firmy Viessmann rozmarzanie następuje zależnie od potrzeb poprzez obieg chłodzący). Eksploatacja alternatywna Pokrywanie zapotrzebowania na ciepło przez pompę ciepła wyłącznie w dni z niskim obciążeniem grzewczym (np. przy Q N bud. < 0%). We wszystkie inne dni sezonu grzewczego pokrycie zapotrzebowania na ciepło zapewniane jest przez inne wytwornice ciepła Czynnik roboczy Specjalne pojęcie określające czynnik chłodniczy w instalacjach z pompą ciepła. Stopień pracy Iloraz ciepła grzewczego i pracy napędu sprężarki w danym okresie czasu, np. jeden rok. Symbol: β Ogrzewanie dwusystemowe System grzewczy, który pokrywa zapotrzebowanie na ciepło przez zastosowanie dwóch różnych nośników energii (np. przez pompę ciepła, której wydajność uzupełniona jest o drugie urządzenie wytwarzające ciepło wykorzystujące jeden z rodzajów paliwa). Zawór rozprężny Podzespół pompy ciepła umieszczony między skraplaczem i parownikiem, służący do obniżania ciśnienia środka roboczego panującego w skraplaczu do poziomu odpowiadającego temperaturze parowania. Dodatkowo zawór rozprężny reguluje wtryskiwaną ilość czynnika roboczego w zależności od obciążenia parownika. Moc grzewcza Moc grzewcza to możliwa do wykorzystania moc cieplna wytworzona przez pompę ciepła. Wydajność chłodnicza Strumień ciepła pobrany ze źródła ciepła przez parownik. Proces cyrkulacji czynnika roboczego Stale powtarzające się zmiany stanu skupienia czynnika roboczego spowodowane doprowadzaniem i oddawaniem energii w zamkniętym systemie. Wydajność chłodnicza Wydajność chłodnicza to moc użytkowa pobrana z obiegu chłodzenia przez pompę ciepła. Stopień efektywności COP (Coefficient Of Performance) Iloraz mocy grzewczej i mocy napędu sprężarki. Stopień efektywności COP może zostać podany jako wartość aktualna tylko w zdefiniowanym stanie roboczym. Symbol: Stopień efektywności (Energy Efficiency Rating) Iloraz wydajności chłodniczej i mocy napędu sprężarki. Stopień efektywności EER może zostać podany jako wartość aktualna tylko w zdefiniowanym stanie roboczym. Symbol: Eksploatacja monoenergetyczna Eksploatacja dwusystemowych instalacji z pompą ciepła, w których druga wytwornica ciepła zasilana jest tym samym rodzajem energii (prąd elektryczny). Eksploatacja jednosystemowa Pompa ciepła jest jedynym urządzeniem wytwarzającym ciepło. Ten rodzaj eksploatacji przystosowany jest do wszystkich niskotemperaturowych instalacji grzewczych do maks. temperatury na zasilaniu wynoszącej ºC. natural cooling Energooszczędna metoda chłodzenia, wykorzystująca moc chłodniczą pobraną z gruntu. Pobór mocy znamionowej Maksymalna elektryczna moc pobierana przez pompę ciepła przy stałej eksploatacji w zdefiniowanych warunkach. Jest ona miarodajna dla przyłącza elektrycznego do sieci zasilającej i można ją odczytać na tabliczce znamionowej producenta. Czynnik chłodniczy Czynnik o niskiej temperaturze wrzenia, który w procesie cyrkulacji pobierając ciepło ulega odparowaniu i oddając je, ponownie się skrapla. Sprawność Iloraz wykorzystanej i tym samym włożonej pracy lub ciepła. 98 VIESMANN VITOCAL 300-G

99 informacje dodatkowe (ciąg dalszy) Eksploatacja równoległa Sposób eksploatacji ogrzewania dwusystemowego z zastosowaniem pomp ciepła; szerokie pokrycie przez pompę ciepła zapotrzebowania na ciepło we wszystkie dni sezonu grzewczego. Tylko w niektóre dni sezonu grzewczego zachodzi pokrywanie zapotrzebowania szczytowego równolegle do pompy ciepła przez inne urządzenia wytwarzające ciepło. Eksploatacja odwracalna W eksploatacji odwracalnej kolejność poszczególnych etapów procesu w obiegu chłodzącym jest odwrotna, tzn. parownik pracuje jako skraplacz i na odwrót, dzięki czemu pompa ciepła pobiera energię cieplną z obiegu grzewczego. Odwrócenie procesów w obiegu chłodzącym wykorzystuje się również do odmrażania parownika. Parownik Wymiennik ciepła pompy ciepła, w którym ciepło pobierane jest ze źródła ciepła przez odparowywanie czynnika roboczego. Sprężarka Maszyna przeznaczona do mechanicznego tłoczenia i sprężania par i gazów. Rozróżnienia według konstrukcji. Skraplacz Wymiennik ciepła pompy ciepła, w którym ciepło oddawane jest nośnikowi ciepła przez upłynnianie czynnika roboczego. Pompa ciepła Urządzenie techniczne pobierające strumień ciepła o niskiej temperaturze (strona zimna) i oddające go z wyższą temperaturą (strona ciepła) dzięki doprowadzeniu dodatkowej energii. Przy wykorzystaniu strony zimnej mówi się o maszynach chłodniczych, przy wykorzystaniu strony ciepłej o pompach ciepła. Instalacja z pompą ciepła Całość instalacji składającej się z instalacji źródła ciepła i pompy ciepła. Źródło ciepła Ośrodek (grunt, woda, powietrze), z którego za pomocą pompy pobierane jest ciepło. Instalacja źródła ciepła (WQA) Urządzenie pobierające ciepło ze źródła ciepła i transportujące nośnik ciepła pomiędzy źródłem ciepła i stroną zimną pompy ciepła, łącznie ze wszystkimi urządzeniami dodatkowymi. Nośnik ciepła Substancja płynna lub gazowa (np. woda lub powietrze), za pomocą której transportowane jest ciepło. 7.3 Adresy producentów Viessmann Deutschland GmbH Abteilung Geothermie (dział geotermii) D-3107 Allendorf (Eder) Doyma GmbH & Co. Durchführungssysteme Industriestraße 43 D Oyten Frank GmbH Starkenburgstraße 1 D-6446 Mörfelden HAKA.GERODUR AG Giessenstraße 3 CH-8717 Benken 7.4 Przegląd przebiegu projektowania instalacji pomp ciepła Na stronie znajduje się lista kontrolna w formie materiału do pobrania, umożliwiająca przygotowanie oferty dot. pompy ciepła. Należy kolejno wybrać następujące łącza: Ú Login Ú Start Login Ú Dokumentacja techniczna Ú Listy kontrolne Zalecany sposób postępowania: 1. Ustalenie parametrów budynku Ustalić dokładne obciążenie grzewcze budynku wg DIN 4701/ EN Ustalić zapotrzebowanie na ciepłą wodę użytkową. Ustalić rodzaj przekaźnika ciepła (grzejnik lub instalacja ogrzewania podłogowego). Ustalić temperatury dla systemu grzewczego (cel: niskie temperatury). 2. Wymiarowanie pompy ciepła (patrz Dobór) Ustalić sposób pracy pompy ciepła (jednosystemowy, monoenergetyczny). Uwzględnić możliwe czasy przerwy w dostawie prądu przez zakład energetyczny. Ustalić i zwymiarować źródło ciepła. Zwymiarować pojemnościowy podgrzewacz wody. 3. Ustalenie prawnych i finansowych warunków instalacji Procedury uzyskania zezwoleń na źródła ciepła (tylko dla sondy gruntowej lub studni) Możliwości uzyskania dofinansowania na szczeblu krajowym i lokalnym. Baza danych dot. dofinansowania, umieszczona na stronie zawiera aktualne dane o prawie wszystkich programach dofinansowania w Niemczech. Taryfy prądowe i udogodnienia regionalnego zakładu energetycznego Możliwość zakłócania spokoju okolicznych mieszkańców (szczególnie w przypadku pomp ciepła powietrze/woda). 4. Ustalenie punktów przecięcia i kompetencji Źródło ciepła dla pompy ciepła (dla pomp ciepła solanka/woda lub woda/woda) Źródło/a ciepła dla instalacji grzewczej. Instalacja elektryczna (źródło ciepła). Warunki budowlane (patrz również ).. Zaangażować firmę wykonującą odwierty (tylko dla pomp ciepła solanka/woda lub woda/woda). Zwymiarować sondę gruntową (firma wykonująca odwierty). Spisać umowę w zakresie przewidywanych usług. Wykonać prace wiertnicze. 7 VITOCAL 300-G VIESMANN 99

100 informacje dodatkowe (ciąg dalszy) 6. Warunki budowlane (tylko pompy ciepła powietrze/woda) Przy ustawieniu wewnątrz: sprawdzić statykę przepustu ściennego, przygotować przepust ścienny. W przypadku ustawienia na zewnątrz: zaprojektować i wykonać fundament zgodnie z wymogami lokalnymi i zasadami techniki budowlanej. 7. Prace elektryczne Złożyć wniosek o założenie licznika. Ułożyć przewody obciążeniowe i sterowania. Stworzyć miejsce na liczniki. 7. Obliczanie rocznego stopnia pracy Patrz formularze online na stronie lub Aby otworzyć formularz online na stronie należy wybrać następujące łącza: Ú Login Ú Start Login Ú Serwis oprogramowania Ú Narzędzia online Ú Roczny stopień pracy pompy ciepła Ú Obliczanie rocznego stopnia pracy pompy ciepła RSP VIESMANN VITOCAL 300-G

101 Wykaz haseł A active cooling...10, 41, 80, 83 Anoda ochronna...4 Armatura zabezpieczająca...4 B Blokada zakładu energetycznego...73 Blokada ZE...9, 46, 7 Buforowy podgrzewacz wody grzewczej...72 C Chłodzenie Wykorzystanie źródła pierwotnego...10 Chłodzenie za pomocą instalacji ogrzewania podłogowego...81 Chłodzenie za pomocą konwektorów wentylatorowych...82 Ciśnienie akustyczne...11 Coefficient Of Performance (COP)...98 Czas blokady...46 Czujnik temperatury Temperatura pomieszczenia...92 Czujnik temperatury pomieszczenia...92 Czynnik chłodniczy...98 Czynnik grzewczy...29, 67 Czynnik roboczy...98 D Dane techniczne Pompy ciepła solanka/woda...1 Pompy ciepła woda/woda...16 Dobór źródła ciepła Pompy ciepła solanka/woda...9 Pompy ciepła woda/woda...67 Dodatek, eksploatacja z obniżoną temperaturą...9 Dodatek do podgrzewu wody użytkowej...8 Dodatki do wydajności pompy...67 Dostosowanie mocy konwektorów wentylatorowych...82 Drgania powietrzne...11, 12 Dwusystemowy tryb grzewczy...98 Dźwięk...11 E Eksploatacja dwusystemowa...8, 8 dwusystemowa-alternatywna...8 dwusystemowa-równoległa...8 jednosystemowa...8 monoenergetyczna...8, 8 Eksploatacja alternatywna...98 Eksploatacja dwusystemowa...8, 8 Eksploatacja dwusystemowa-alternatywna...8 Eksploatacja dwusystemowa-równoległa...8 Eksploatacja jednosystemowa...8, 98 Eksploatacja monoenergetyczna...8, 8, 98 Eksploatacja odwracalna...99 Eksploatacja równoległa...99 Emisja dźwięku...12 Energy Efficiency Rating (EER)...98 F Fale dźwiękowe w ciałach stałych...11, 12 Fale dźwiękowe w cieczach...11 Funkcja chłodzenia...72 active cooling...83 natural cooling...80 G Glikol etylenowy...9 Grzałka elektryczna...4 H Hydrauliczny zestaw przyłączeniowy...73 I Imisja dźwięków...12 Informacja o wyrobie...13 Inhibitory...9 Instalacja elektryczna...49 Instalacja solarna...86 Instalacja z pompą ciepła...99 Instalacja źródła ciepła (WQA)...99 Instalacyjne wyposażenie dodatkowe Obieg pierwotny...29 Obieg wtórny...36 Izolacja dźwiękochłonna...48 J Jakość wody...7, 73 Jednosystemowy sposób eksploatacji...7 K Kolektor gruntowy... Projektowanie...62 Rozdzielacz i kolektor...9 Strata ciśnienia...62 Kontaktowy regulator temperatury...91 Konwektory wentylatorowe...42, 82 L Lanca...77 Licznik prądu...49 LON...96 M Mały rozdzielacz...39 Minimalne odległości...47 Moc akustyczna...11 Moc elektryczna...10 Moc grzewcza...7, 98 Moc napędu sprężarki...98 Moduł komunikacyjny LON...96 Moduł odpowietrzający...38 Moduły hydrauliczne Dwustopniowe pompy ciepła...37 Jednostopniowe pompy ciepła...36 N Naczynie powietrzne...30 Naczynie wzbiorcze Budowa, funkcja, dane techniczne...87 Naczynie zbiorcze Kolektor solarny...87 Obieg pierwotny...64 Obliczanie pojemności...87 natural cooling...10, 40, 80, 98 Nośnik ciepła...99 O Obciążenie grzewcze...7, 98 Obieg chłodzenia...72 Obieg grzewczy i rozdzielenie ciepła...71 Odległości od ściany...47 Odwierty...6 Ogrzewanie/chłodzenie pomieszczeń...71 Ogrzewanie podłogowe...81 Opis działania Blokada dostawy prądu przez ZE...49 Obieg grzewczy...71 Podgrzewacz buforowy wody grzewczej...72 Przepływowy podgrzewacz wody grzewczej...8 Opis funkcji Podgrzew wody użytkowej...74 Osuszanie budynku...9 Osuszanie jastrychu...9 VITOCAL 300-G VIESMANN 101

102 Wykaz haseł P Pakiet wyposażenia dodatkowego obiegu solanki Wewnętrzny...30 Zewnętrzny...29 Parownik...99 Pobór mocy znamionowej...98 Podgrzew wody użytkowej Kolektor słoneczny...86 Przyłącze po stronie wody użytkowej...74 Wybór płytowego wymiennika ciepła...78 Wybór podgrzewacza...78 Wybór pojemnościowego podgrzewacza wody użytkowej...7 za pomocą podgrzewacza Vitocell 100-V...44 z zewnętrznym wymiennikiem ciepła...46 Podgrzew wody użytkowej w instalacji solarnej...86 Podgrzew wody w basenie...84 Podgrzew wody w basenie przez instalację solarną...86 Podwójna sonda rurowa w kształcie litery U...62 Podzespoły możliwe do przyłączenia...6 Pojemnościowy podgrzewacz wody...26, 74 Pojemność rur...67 Połączenie hydrauliczne Pojemnościowy podgrzewacz wody...7 System zasilania podgrzewacza...76 Pompa pierwotna...31 Pompa wtórna...37 Poziom ciśnienia akustycznego...12 Poziom mocy akustycznej...12 Procedura zgłoszeniowa (dane)...46 Proces cyrkulacji czynnika roboczego...98 Projektowanie instalacji pomp ciepła...99 Przebieg projektowania instalacji pomp ciepła...99 Przepisy...97 dot. czynników chłodniczych...98 dot. instalacji elektrycznych...97 dot. instalacji wodnych...97 Instalacje dwustystemowe...98 Przepisy dot. czynników chłodniczych...98 Przepisy dot. instalacji elektrycznych...97 Przepisy dot. instalacji wodnych...97 Przepływ objętościowy...68 Przepływowy podgrzewacz wody grzewczej...39, 8 Przerwa w dostawie prądu...9, 7, 73 Przewymiarowanie...7 Przyłącza elektryczne...49 Przyłącza hydrauliczne...0 Przyłącza po stronie pierwotnej (solanka-woda) 1-stopniowa pompa ciepła stopniowe pompy ciepła...1 Przyłącza po stronie pierwotnej (woda-woda) 1-stopniowa pompa ciepła stopniowe pompy ciepła...3 Przyłącza po stronie wtórnej (2-stopniowe pompy ciepła)... Punkt pracy...9 R Regulator sterowany pogodowo...72 Regulator temperatury Regulator temperatury...91 Temperatura kontaktowa...91 Roczna eksploatacja grzewcza...8 Roczny stopień pracy...8, 9, 10, 100 Rozchodzenie się dźwięku...12 Rozdzielacz KM-BUS...93 Rozdzielacz solanki Kolektory gruntowe...33 Sondy gruntowe/kolektory gruntowe...34 Rozdzielanie systemowe...68 Rozmarzanie...98 S Skraplacz...99 Słownik...98 Solarne naczynie zbiorcze...87 Sonda gruntowa...6 Projektowanie...64 Strata ciśnienia...64 Sposób eksploatacji jednosystemowy...7 Sprawność...98 Sprężarka...99 Stan fabryczny...14 Stopień efektywności...9 Stopień efektywności COP...98 Stopień efektywności EER...98 Stopień pracy...9, 98 Straty ciśnienia w przewodach rurowych...6 Studnia chłonna...6, 68 Studnia czerpalna...6, 68 Studnia do wody przesączającej się...6 System dystrybucji ciepła...8 Ś Środek przeciw zamarzaniu...73 T Taryfy prądowe...46 Techniczne warunki przyłączeniowe (TWP)...49 Temperatura na zasilaniu wodą grzewczą...71 Tryb chłodzenia...72, 80 Konstrukcje i konfiguracja...80 Regulator sterowany pogodowo...72 Tryby pracy...72 Tyfocor...67 U Urząd Gospodarki Wodnej...62 Ustawienie...46 V Vitocom 100, typ GSM , typ GP , typ FA...9 Vitotrol W Woda chłodząca...70 Woda do napełniania...73 Wody gruntowe...6, 67 Wspomaganie ogrzewania przez instalację solarną...86 Wydajność chłodnicza..., 98 Wydajność poboru ciepła... Wykresy mocy...20 Wymiana danych...96 Wymiarowanie pompy ciepła...7 Wymiary...18 Wymiennik ciepła obiegu pierwotnego...69 Wytyczne VIESMANN VITOCAL 300-G

103 Wykaz haseł Z Zabezpieczenie przed zamarzaniem...9 Zakres dostawy...14 Zanurzeniowy regulator temperatury...91 Zapotrzebowanie na ciepłą wodę użytkową...8 Zapotrzebowanie na elektryczność...46 Zapotrzebowanie na moc całkowitą...9 Zapotrzebowanie na wodę użytkową...8 Zasilanie elektryczne...46 Zawór kulowy z napędem elektrycznym...46 Zawór rozprężny...98 Zestaw AC...41, 83 Zestaw AC, dodatkowe wyposażenie przyłączeniowe...42 Zestaw NC...40, 81 Zestaw solarnych wymienników ciepła...44 Zestaw uzupełniający mieszacza oddzielny silnik mieszacza...90 zintegrowany silnik mieszacza...89 Zewnętrzna wytwornica ciepła...8, 8, 98 Zewnętrzny zestaw uzupełniający H Znormalizowane obciążenie grzewcze...7 Związkowe taryfy prądowe...46 Ź Źródło ciepła..., 99 Źródło dźwięku...12 Źródło pierwotne...10 VITOCAL 300-G VIESMANN 103

104 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl VIESMANN VITOCAL 300-G
