AUDYT ENERGETYCZNY BUDYNKU

Transkrypt

1 AUDYT ENERGETYCZNY BUDYNKU DLA PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI W TRYBIE USTAWY O WSPIERANIU TERMOMODERNIZACJI I REMONTÓW Z DNIA r. Inwestor: Gmina Zawadzkie ul. Dębowa Zawadzkie Obiekt: Gminny Ośrodek Sportu i Turystyki ul. Opolska Zawadzkie województwo: opolskie Wykonawca: E-SPIN s.c. ul. Dobrego Pasterza 122B/ Kraków

2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku użyteczności publicznej 1.2. Rok budowy Inwestor (nazwa lub Gmina Zawadzkie 1.4 Adres budynku imię i nazwisko, adres do ul. Dębowa 13 ul. Opolska 23 korespondencji) Zawadzkie Zawadzkie woj.: opolskie powiat: Strzelce Opolskie tel. / fax.: (77) woj.: opolskie PESEL* 2. Nazwa, nr. REGON i adres firmy wykonującej audyt E-SPIN s.c. ul. Dobrego Pasterza 122B/ Kraków woj. małopolskie tel.: REGON Imię i nazwisko oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis 1. mgr inż. Łukasz KRUK Smardzowice 59B Smardzowice woj. małopolskie PESEL mgr inż. Technologii Chemicznej spec. ds. Gospodarki Paliwami i Energią Członek Zrzeszenia Audytorów Energetycznych nr Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) 2. mgr inż. Łukasz KOWALCZYK wykonanie bilansu ciepła mgr inż. Inżynierii Środowiska w Energetyce Audytor Energetyczny KAPE nr mgr inż. Łukasz KRUK sprawdzenie mgr inż. Technologii Chemicznej spec. ds. Gospodarki Paliwami i Energią Członek Zrzeszenia Audytorów Energetycznych nr mgr inż. Magda SZNAJDER Miejscowość i data wykonania opracowania sporządzenie bilansu cieplnego mgr inż. Inżynierii Środowiska Członek Zrzeszenia Audytorów Energetycznych nr 1815 Kraków, r. 2

3 6. Spis treści 1. Strona tytułowa audytu energetycznego budynku 2. Karta audytu energetycznego budynku 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 4. Inwentaryzacja techniczno-budowlana 5. Ocena stanu technicznego budynku 6. Wykaz rodzaju usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 9. Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego 10. Lista czynności niezbędnych do zrealizowania inwestycji 11. Załączniki

4 2. Karta audytu energetycznego budynku Dane ogólne Konstrukcja/technologia budynku Liczba kondygnacji Kubatura części ogrzewanej [m3] Powierzchnia netto budynku [m2] Powierzchnia ogrzewana części mieszkalnej, [m2] Powierzchnia ogrzewana lokali użytkowych oraz innych 6. pomieszczeń niemieszkalnych [m2] 7. Liczba lokali mieszkalnych 8. Liczba osób użytkujących budynek 9. Sposób przygotowania ciepłej wody użytkowej 10. Rodzaj systemu grzewczego budynku 11. Współczynnik kształtu A/V [l/m] 12. Inne dane charakteryzujące budynek Stan przed termomodernizacją Stan po termomodernizacji tradycyjna tradycyjna 2 + piwnice 2 + piwnice 18137, ,5 3773,4 3773,4 41,6 41,6 3621,9 3621, centralny, zdalaczynny/poj. podgrzewacze elektryczne centralny, zdalaczynny/powietrzna pompa ciepła centralny, zdalaczynny centralny, zdalaczynny ZAW-KOM ZAW-KOM 0,28 0,28 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m2K)] 1. Ściany zewnętrzne 2. Dach / stropodach/ strop pod nieogrzewanymi poddaszami lub nad przejazdami 0,95 0,18 1,19 0,19 1,11 0,93 0,15 0,14 1,00 1,00 0,15 0,14 3. Strop na piwnicą 4. Podłoga na gruncie w pomieszczeniach ogrzewanych 5. Okna, drzwi balkonowe 6. Drzwi zewnętrzne/bramy 7. Inne 0,37 0,37 0,44 0,44 2,20 5,00 0,58 0,34 5,00 5,00 0,20 0,90 3,50 1,30 5,10 1,30 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania [ - ] 2. Sprawność przesyłu [ - ] 3. Sprawność regulacji i wykorzystania [ - ] 4. Sprawność akumulacji [ - ] 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia [ - ] 6. Uwzględnienie przerw na ogrzewanie w ciągu doby [ - ] 0,95 0,96 0,77 1,00 0,85 0,91 0,99 0,96 0,88 1,00 0,85 0,91 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej Sprawność wytwarzania [ - ] 0,95 0,99 Sprawność przesyłu [ - ] 0,70 0,80 Sprawność regulacji i wykorzystania [ - ] 1,00 1,00 Sprawność akumulacji [ - ] 0,85 0,85 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) 2. Sposób doprowadzenia i odprowadzenia powietrza 3. Strumień powietrza zewnętrznego [m3/h] grawitacyjna stolarka / kanały went ,0 grawitacyjna stolarka / kanały went ,6 4. Krotność wymian powietrza [1/h] 1,34 0,97 4

5 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 493, ,117 Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej 2. wody użytkowej [kw] 9,898 6, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 5. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki 6. sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 7. Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 2527,00 609, ,43 563,99 234,12 148, ,25 jw. 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m2rok)] 193,806 46, Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m2rok)] 213,472 43, Udział odnawialnych źródeł energii [%] 0,0 4,5 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła na ogrzewanie budynku [zł/gj] 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł/(mw m-c)] 45, ,26 45, ,26 3. Koszt przygotowania 1m3 ciepłej wody użytkowej [zł/m3] 4. Koszt 1 MW mocy zamówionej na przygotowania ciepłej wody użytkowej na miesiąc [zł/(mw m-c)] 19, ,18 12, ,18 5. Miesięczny koszt ogrzewania 1m2 powierzchni użytkowej [zł/(m2 m- 6. Miesięczna opłata abonamentowa [zł/m-c] 7. Miesięczna opłata abonamentowa cwu [zł/m-c] 4,30 0,00 0,00 1,10 0,00 0,00 8. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,27 Planowane koszty całkowite zabiegów termomodernizacynych [zł] ,26 Roczne zmniejszenie zapotrzebowania na energię, [%] Premia termomodernizacyjna, [zł] 74,72% ,64 Roczna oszczędność kosztów energii [zł/rok] ,32 wynikająca z zabiegów termomodernizacyjnych Planowane koszty całkowite zabiegów ,71 termomodernizacynych i oświetlenia[zł] * Audyt wykonany został zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego. W przypadku skorzystania z innych (niż fundusz termomodernizacji) j) środków,, wartości planowanej kwoty kredytu oraz premii termomodernizacyjnej nie będą brane pod uwagę. 5

6 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Materiały wykorzystane do sporządzenia opracowania dokumentacja techniczna przekazana przez Inwestora, ankieta wypełniona podczas wizji lokalnej, faktury za zużyte ciepło lub paliwo Obliczenia zapotrzebowania ciepła wg programu AUDYTOR OZC 6.7 PRO 3.3. Osoby udzielające informacji: Pan Krzysztof Wasik 3.4. Wytyczne, sugestie i uwagi użytkownika: - wzrost komfortu cieplnego, - obniżenie kosztów ogrzewania, - zmniejszenie emisji substancji zanieczyszczających do atmosfery, - wzrost efektywności energetycznej Wizja lokalna przeprowadzona w dniu: r Maksymalny deklarowany udział środków własnych Inwestora wynosi 15% Akty Prawne MW Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. W sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego. Rozporządzenie Ministra Infrastruktury z dnia 3 czerwca 2014r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw charakterystyki energetycznej. Norma na obliczanie oporu cieplnego i współczynnika przenikania ciepła przegród - EN ISO 6946 Norma na obliczanie strat ciepła - PN EN Norma na obliczanie sezonowego zapotrzebowania energii - PN-EN ISO Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 6

7 4. Inwentaryzacja techniczno-budowlana 4.1. Opis ogólny obiektu Hala widowiskowo - sportowa GOSiT zlokalizowana przy ul. Opolskiej 23 w Zawadzkiem to obiekt wolnostojący, zrealizowany w technologii tradycyjnej. Budynek wybudowany w 1975 roku. Składa się z dwóch głównych segmentów. Segment A to hala sportowa wraz z zapleczem. Segment B stanowi dwukondygnacyjny budynek usługowo-mieszkalny wraz z parterowym aneksem oraz ogrzewanym przyziemiem Konstrukcja budynku Ściany zewnętrzne hali sportowej wykonane z cegły ceramicznej. Na ścianach wykonana okładzina z otoczaków. Ściany części usługowo mieszkalnej oraz aneksu parterowego murowane z cegły. Ściany podłużne tynkowane obustronie. Na ścianach szczytowych wykonana okładzina z otoczaków. Dach nas halą sportową o konstrukcji stalowej, opartym na wiązarach stalowych, kratowych. Dach jednospadowy z płyt korytkowych, kryty papą. Nad segmentem usługowo-mieszkalnym oraz aneksem parterowym budynku stropodach wentylowany, gęstożebrowy. Dach z płyt korytkowych kryty papą. Wszystkie stropodachy nie posiadają wystarczającej izolacji termicznej. Okna stare, stalowe pojedynczo szklone oraz drewniane szklone podwójnie w złym stanie technicznym. Drzwi zewnętrzne stalowe, podwójnie szklone oraz drewniane pełne w złym stanie technicznym Ogólny opis instalacji c.o. Budynek zasilany w ciepło z sieci miejskiej. Węzeł cieplny starego typu z lat 70-tych (ZAW-KOM) z automatyką pogodową. Instalacja opomiarowana za pomocą licznika ciepła. Brak odpowiedniego podziału na złady. Instalacja centralnego ogrzewania: wodna, dwururowa, z rozdziałem dolnym. Wykonana z rur stalowych z grzejnikami członowymi, żeliwnymi i rurami ożebrowanymi o dużej bezwładności cieplnej. Brak zainstalowanych przygrzejnikowych zaworów termostatycznych. Stan techniczny systemu grzewczego określono jako zły, wymagający modernizacji Ogólny opis instalacji cwu. W okresie grzewczym ciepła woda użytkowa przygotowywana w węźle cieplnym (ZAW-KOM). Poza sezonem grzewczym ciepła woda użytkowa przygotowywana w pojemnościowych podgrzewaczach elektrycznych. Instalacja w złym stanie technicznym Opis ogólny wentylacji. Wentylacja grawitacyjna. Stwierdzono nadmierne przewietrzanie w strefach z nieszczelną stolarką okienną i drzwiową. Instalacja wentylacji mechanicznej nawiewno-wywiewnej niesprawna Oświetlenie wewnętrzne dużej i małej hali sportowej Źródłami światła w małej i dużej hali sportowej są oprawy metalohalogenowe o mocy 400W każdy. Ilość opraw 86 szt. Oświetlenie energochłonne, przestarzałe w złym stanie technicznym. 7

8 5. Ocena stanu technicznego budynku l.p. charakterystyka stanu istniejącego P1 P2 P3 P4 P5 ściana zewnętrzna U= 0,95 W/(m2K) ściana przy gruncie U= 1,19 W/(m2K) stropodach hali widowiskowej U= 1,11 W/(m2K) stropodach wentylowany nad hotelem U= 1,00 W/(m2K) stropodach wentylowany nad kawiarnią U= 0,93 W/(m2K) Okna stare, stalowe pojedynczo szklone oraz drewniane szklone podwójnie w złym stanie technicznym. możliwości i sposób poprawy przegrody zewnętrzne Docieplenie ścian zewnętrznych styropianem - technologia lekka mokra, metoda BSO. U=0,20 W/(m2K) Docieplenie ścian w gruncie styropianem ekstrudowanym - technologia lekka mokra. U=0,20 W/(m2K) Docieplenie stropodachu sali matami wełny mineralnej. W/(m2K) Docieplenie stropodachu granulatem wełny mineralnej. W/(m2K) Docieplenie stropodachu styropapą. U=0,15 W/(m2K) okna i drzwi U=0,15 U=0,15 Wymiana starych okien zewnętrznych na nowe spełniające warunki techniczne WT2021. Częściowe przymurowanie okien zewnętrznych, likwidacja okien w ramach stalowych na płyty warstwowe z rdzenie poliuretanowym i panele poliwęglanowe. Montaż nawiewników okiennych w oknach w części hotelowej. 3. Drzwi zewnętrzne stalowe, podwójnie szklone oraz drewniane pełne w złym stanie technicznym. Wentylacja grawitacyjna. Stwierdzono nadmierne przewietrzanie w strefach z nieszczelną stolarką okienną i drzwiową. ą Instalacja wentylacji mechanicznej nawiewnowywiewnej niesprawna. Wymiana starych drzwi zewnętrznych na nowe, spełniajace warunki techniczne WT2021. wentylacja Wymiana starych okien i drzwi zewnętrznych na nowe, z nawiewnikami, spełniające warunki techniczne WT2021. Częściowe przymurowanie okien zewnętrznych, likwidacja okien w ramach stalowych na płyty warstwowe z rdzenie poliuretanowym i panele poliwęglanowe. Kompleksowa wymiana systemu wentylacji nawiewno-wywiewnej na nowa z zastosowaniem odzysku ciepła. instalacja ciepłej wody użytkowej 4. W okresie grzewczym ciepła woda użytkowa przygotowywana w węźle cieplnym (ZAW-KOM). Poza sezonem grzewczym ciepła woda użytkowa przygotowywana w pojemnościowych podgrzewaczach elektrycznych. Instalacja w złym stanie technicznym. Wykorzystanie powietrznych pomp ciepła do wspomagania przygotowania ciepłej wody w okresie letnim. Modernizacja wewnętrznej instalacji ciepłej wody użytkowej. 5. Budynek zasilany w ciepło z sieci miejskiej. Węzeł cieplny starego typu z lat 70-tych (ZAW-KOM) z automatyką pogodową. Instalacja opomiarowana za pomocą licznika ciepła. Brak odpowiedniego podziału na złady. Instalacja centralnego ogrzewania: wodna, dwururowa, z rozdziałem dolnym. Wykonana z rur stalowych z grzejnikami członowymi, żeliwnymi i rurami ożebrowanymi o dużej bezwładności cieplnej. Brak zainstalowanych przygrzejnikowych zaworów termostatycznych. Stan techniczny systemu grzewczego określono jako zły, wymagający modernizacji. instalacja grzewcza Kompleksowa wymiana instalacji centralnego ogrzewania. Wymiana wymiennika ciepła na nowoczesny kompaktowy z obudową. Wymiana instalacji wewnętrznej wraz z grzejnikami na nowe o znikomej bezwładności cieplnej, zastosowanie zaworów termostatycznych i automatycznych odpowietrzników. Ogrzewanie hali będzie odbywać się za pomocą grzejników i będzie wspomagane powietrzem wentylacyjnym. oświetlenie wewnętrzne 6. Źródłami światła w małej i dużej hali sportowej są oprawy metalohalogenowe o mocy 400W każdy. Ilość opraw 86 szt. Zamierzone przedsięwzięcie polega na wymianie istniejącego oświetlenia wewnętrznego na nowoczesny energooszczędny system oświetleniowy. Energochłonne oświetlenie halogenowe zostanie zastąpione naświetlaczami LED. 8

9 6. Wykaz rodzaju usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego l.p. rodzaj usprawnień lub przedsięwzięć sposób realizacji przegrody zewnętrzne Docieplenie ścian zewnętrznych styropianem - technologia lekka mokra, metoda BSO. U=0,20 W/(m2K) 1. Zmniejszenie strat przez przenikanie. Docieplenie ścian w gruncie styropianem ekstrudowanym - technologia lekka mokra. U=0,20 W/(m2K) Docieplenie stropodachu sali matami wełny mineralnej. W/(m2K) U=0,15 Docieplenie stropodachu granulatem wełny mineralnej. W/(m2K) U=0,15 2. Zmniejszenie strat przez przenikanie. Docieplenie stropodachu styropapą. U=0,15 W/(m2K) okna i drzwi Wymiana starych okien zewnętrznych na nowe spełniające warunki techniczne WT2021. Częściowe przymurowanie okien zewnętrznych, likwidacja okien w ramach stalowych na płyty warstwowe z rdzenie poliuretanowym i panele poliwęglanowe. Montaż nawiewników okiennych w oknach w części hotelowej Wentylacja grawitacyjna. Stwierdzono nadmierne przewietrzanie w strefach z nieszczelną stolarką okienną i drzwiową. Instalacja wentylacji mechanicznej nawiewnowywiewnej niesprawna. W okresie grzewczym ciepła woda użytkowa przygotowywana w węźle cieplnym (ZAW-KOM). Poza sezonem grzewczym ciepła woda użytkowa przygotowywana w pojemnościowych podgrzewaczach elektrycznych. Instalacja w złym stanie technicznym. Wymiana starych drzwi zewnętrznych na nowe, spełniajace warunki techniczne WT2021. wentylacja Wymiana starych okien i drzwi zewnętrznych na nowe, z nawiewnikami, spełniające warunki techniczne WT2021. Częściowe przymurowanie okien zewnętrznych, likwidacja okien w ramach stalowych na płyty warstwowe z rdzenie poliuretanowym i panele poliwęglanowe. Kompleksowa wymiana systemu wentylacji nawiewno-wywiewnej na nowa z zastosowaniem odzysku ciepła. instalacja ciepłej wody użytkowej Wykorzystanie powietrznych pomp ciepła do wspomagania przygotowania ciepłej wody w okresie letnim. Modernizacja wewnętrznej instalacji ciepłej wody użytkowej. instalacja grzewcza 5. Budynek zasilany w ciepło z sieci miejskiej. Węzeł cieplny starego typu z lat 70-tych (ZAW-KOM) z automatyką pogodową. Instalacja opomiarowana za pomocą licznika ciepła. Brak odpowiedniego podziału na złady. Instalacja centralnego ogrzewania: wodna, dwururowa, z rozdziałem dolnym. Wykonana z rur stalowych z grzejnikami członowymi, żeliwnymi i rurami ożebrowanymi o dużej bezwładności cieplnej. Brak zainstalowanych przygrzejnikowych zaworów termostatycznych. Stan techniczny systemu grzewczego określono jako zły, wymagający modernizacji. Kompleksowa wymiana instalacji centralnego ogrzewania. Wymiana wymiennika ciepła na nowoczesny kompaktowy z obudową. Wymiana instalacji wewnętrznej wraz z grzejnikami na nowe o znikomej bezwładności cieplnej, zastosowanie zaworów termostatycznych i automatycznych odpowietrzników. Ogrzewanie hali będzie odbywać się za pomocą grzejników i będzie wspomagane powietrzem wentylacyjnym. oświetlenie wewnętrzne 6. Źródłami światła w małej i dużej hali sportowej są oprawy metalohalogenowe o mocy 400W każdy. Ilość opraw 86 szt. Zamierzone przedsięwzięcie polega na wymianie istniejącego oświetlenia wewnętrznego na nowoczesny energooszczędny system oświetleniowy. Energochłonne oświetlenie halogenowe zostanie zastąpione naświetlaczami LED. 9

10 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego W rozdziale dokonano: a) określenia optymalnego oporu cieplnego dla każdego usprawnienia wymienionego w rozdziale 6 dotyczącego zmniejszenia strat ciepła b) zestawienia optymalnych usprawnień w kolejności rosnącej wg wartości prostego czasu zwrotu nakładów (SPBT) charakteryzujące każde usprawnienie oraz nakłady finansowe 7.1. Wybór optymalnych usprawnień dotyczących zmniejszenia zapotrzebowania na ciepło Do obliczeń przyjęto następujące dane: symbol przed termomodernizacją po termomodernizacji obliczeniowa temperatura wewnętrzna, [ C] 15,99 t wo 15,99 obliczeniowa temperatura zewnętrzna, [ C] t zo -20,00-20,00 opłata zmienna związana z dystrybucją i przesyłem jednostki energii wykorzystywanej do ogrzewania, [zł/gj] O 0z, O 1z 45,21 45,21 stała opłata miesięczna związana z dystrybucją i przesyłem energii wykorzystywanej do ogrzewania, [zł/(mw miesiąc)] O 0m, O 1m 10299, ,26 miesięczna opłata abonamentowa, [zł] Ab 0, Ab 1 0,00 0,00 udział źródła ciepła w zapotrzebowaniu na ciepło przed i po wykonaniu wariantu termomodernizacyjnego x 0, x udział źródła ciepła w zapotrzebowaniu na moc cieplną przed i po wykonaniu wariantu termomodernizacyjnego y 0, y

11 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 0,95 przegrody w stanie istniejącym [W/(m 2 K)] Całkowity opór cieplny przegrody w R 1,05 stanie istniejącym [(m 2 K)/W] Powierzchnia przegrody do obliczania A 1409,77 strat Powierzchnia przegrody do obliczania A koszt 1731,25 kosztu usprawnienia Liczba stopniodni λ [W/(mK)] [m 2 ] [GJ/rok] [m 2 ] [MW] Sd [dzień K/rok] 2598,0 Przegroda (symbol): ściana zewnętrzna Materiał izolacyjny SZ Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie Q 0u q 0u styropian 0, ,939 0, optymalizacja d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 12 4,38 3,33 0,23 0, , , ,12 32, ,94 3,89 0,20 0, , , ,83 32, ,50 4,44 0,18 0, , , ,85 33, ,05 5,00 0,17 0, , , ,57 33, ,61 5,56 0,15 0, , , ,49 33,88 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 16 5,50 4,44 0,18 0, , , ,85 33,00 11

12 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 1,19 przegrody w stanie istniejącym [W/(m 2 K)] Całkowity opór cieplny przegrody w R 0,84 stanie istniejącym [(m 2 K)/W] Powierzchnia przegrody do obliczania A 197,98 strat Powierzchnia przegrody do obliczania A koszt 221,74 kosztu usprawnienia Liczba stopniodni λ [W/(mK)] [m 2 ] [GJ/rok] [m 2 ] [MW] Sd [dzień K/rok] 2598,0 Przegroda (symbol): ściana przy gruncie Materiał izolacyjny SG Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie styropian ekstrudowany Q 0u q 0u 0,036 52,972 0, optymalizacja d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 12 4,17 3,33 0,24 0, , , ,96 46, ,73 3,89 0,21 0, , , ,35 46, ,28 4,44 0,19 0, , , ,62 46, ,84 5,00 0,17 0, , , ,66 46, ,39 5,56 0,16 0, , , ,66 47,42 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 16 5,28 4,44 0,19 0, , , ,62 46,53 12

13 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła przegrody w stanie istniejącym Całkowity opór cieplny przegrody w stanie istniejącym Powierzchnia przegrody do obliczania strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni U [W/(m 2 K)] R [(m 2 K)/W] A λ [W/(mK)] [m 2 ] [GJ/rok] A koszt [m 2 ] [MW] Sd [dzień K/rok] Przegroda (symbol): STRDWS stropodach hali widowiskowej 1,11 Materiał izolacyjny wełna mineralna 0, , , ,0 Współczynnik przewodzenia ciepła Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie Q 0u q 0u 0, ,585 0, optymalizacja d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 20 6,17 5,26 0,16 0, , , ,14 20, ,43 5,53 0,16 0, , , ,63 20, ,69 5,79 0,15 0, , , ,94 20, ,96 6,05 0,14 0, , , ,58 20, ,22 6,32 0,14 0, , , ,82 20,88 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 22 6,69 5,79 0,15 0, , , ,94 20,73 Zabieg polega na wykonaniu ocieplenia stropu wełnę mineralną oraz wykonaniu izolacji przeciwwilgociowej z papy termozgrzewalnej w celu zabezpieczenia wełny mineralnej. 13

14 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła U 1,00 przegrody w stanie istniejącym [W/(m 2 K)] Całkowity opór cieplny przegrody w R 1,00 stanie istniejącym [(m 2 K)/W] Powierzchnia przegrody do obliczania A 769,5 strat Powierzchnia przegrody do obliczania A koszt kosztu usprawnienia Liczba stopniodni λ [W/(mK)] [m 2 ] [GJ/rok] [m 2 ] [MW] Sd [dzień K/rok] Przegroda : STRDW stropodach wentylowany nad hotelem Materiał izolacyjny granulat wełny mineralnej Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikanie 172, ,5 Zapotrzebowanie na moc cieplną na q 0u pokrycie strat przez przenikanie 0, ,0 Współczynnik przewodzenia ciepła Q 0u 0,042 optymalizacja d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 22 6,24 5,24 0,16 0, , , ,21 8, ,48 5,48 0,15 0, , , ,36 8, ,72 5,71 0,15 0, , , ,82 8, ,95 5,95 0,14 0, , , ,08 8, ,19 6,19 0,14 0, , , ,54 9,17 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 24 6,72 5,71 0,15 0, , , ,82 8,70 14

15 Określenie optymalnego oporu cieplnego dla przegrody zewnętrznej budynku Współczynnik przenikania ciepła przegrody w stanie istniejącym Całkowity opór cieplny przegrody w stanie istniejącym Powierzchnia przegrody do obliczania strat Powierzchnia przegrody do obliczania kosztu usprawnienia Liczba stopniodni U [W/(m 2 K)] R λ 1,08 Współczynnik przewodzenia ciepła [(m 2 K)/W] [W/(mK)] 0,036 A Roczne zapotrzebowanie na ciepło na Q 0u 232,1 [m 2 ] pokrycie strat przez przenikanie [GJ/rok] 48,299 A koszt Zapotrzebowanie na moc cieplną na q 0u 257,4 [m 2 ] pokrycie strat przez przenikanie [MW] 0, Sd [dzień K/rok] 2598,0 Przegroda (symbol): STRDW 2 stropodach wentylowany nad kawiarnią 0,93 Materiał izolacyjny styropapa optymalizacja d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 18 6,08 5,00 0,16 0, , , ,37 21, ,63 5,56 0,15 0, , , ,04 21, ,19 6,11 0,14 0, , , ,50 21, ,75 6,67 0,13 0, , , ,30 22, ,30 7,22 0,12 0, , , ,57 22,70 Wartość N u przyjęto na podstawie zapytań ofertowych. Wariant wybrany: d R ΔR U q1 u Q 1u N u ΔO ru SPBT cm m 2 *K/W m 2 *K/W W/m 2 *K MW GJ/rok zł zł/rok lata 22 7,19 6,11 0,14 0, , , ,50 21,89 Ze względu na niewielką przestrzeń wentylowaną docieplenie należy wykonać od góry, natomiast otwory wentylowane należy zamurować. 15

16 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita okien Współczynnik przenikania ciepła okna przewidzianego do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. OZSS 1 A ok m 2 493,07 Wymiana okien zewnętrznych. Częściowe przymurowanie powierzchni. U 0 roczne zapotrzebowanie na ciepło na Q 0 5,00 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q ,7 m 3 /h pokrycie strat przez przenikanie MW 1410,600 0, Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,34 542,26 493,07 751,975 0, , ,14 5,98 0,31 603,77 493,07 748,655 0, , ,87 6,63 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,34 542,26 493,07 751,975 0, , ,14 5,98 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 10911,2 7793,7 7793,7 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,3 0,3 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,2 1,0 1,0 c m 1,4 1,0 1,0 c w 1,2 1,2 1,2 Wariant polega na zmniejszeniu powierzchni okien szklonych pojedynczo poprzez ich częściowe przymurowanie. Zakłada się, że powierzchnia przymurowania będzie wynosiła 391,98 m2, pozostałą powierzchnię będą stanowiły okna o współczynniku 0,9 W/(m 2 K), natomiast współczynnik ścian (przymurowania) U=0,20 W/(m 2 K). Współczynnik U=0,34 W/(m2K) stanowi średni współczynnik dla danej powierzchni. 16

17 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita okien Współczynnik przenikania ciepła okna przewidzianego do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. OZSS 2 A ok m 2 126,70 Likwidacja okien zewnętrznych, montaż płyt poliwęglanowych U 0 roczne zapotrzebowanie na ciepło na Q 0 5,00 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q ,7 m 3 /h pokrycie strat przez przenikanie MW 344,114 0, Usprawnienie 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,90 500,00 126,70 209,155 0, , ,00 6,80 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,90 500,00 126,70 209,155 0, , ,00 6,80 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 2603,5 2002,7 2002,7 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,3 0,3 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,1 1,0 1,0 c m 1,3 1,0 1,0 c w 1,2 1,2 1,2 Zabieg polega na wykonaniu pasm doświetlających z wielokomorowych płyt poliwęglanowych. Współczynnik przenikania dla płyty poliweglanowej U 0,9 W/(m 2 K) 17

18 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): OZSS 3 Współczynnik przenikania ciepła okna przewidzianego do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. A ok Powierzchnia całkowita okien 97,60 m 2 Likwidacja okien zewnętrznych, montaż płyt warstwowych U 0 roczne zapotrzebowanie na ciepło na Q 0 5,00 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q ,7 m 3 /h pokrycie strat przez przenikanie MW 279,219 0, Usprawnienie 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,20 550,00 97,60 145,781 0, , ,00 6,09 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,20 550,00 97,60 145,78 0, , ,00 6,09 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 2005,5 1542,7 1542,7 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,5 0,5 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,2 1,0 1,0 c m 1,3 1,0 1,0 c w 1,2 1,2 1,2 Zabieg polega na wykonaniu ściany z płyt ściannych warstwowychwypełnionych pianka poliuretanową. Współczynnik ściany U 0,2 W/(m 2 K) 18

19 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita drzwi Współczynnik przenikania ciepła drzwi przewidzianych do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. OZS A ok m 2 327,76 Wymiana okien zewnętrznych. Częściowe przymurowanie powierzchni. Montaż nawiewników powietrza U 0 roczne zapotrzebowanie na ciepło na Q 0 2,20 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q ,7 m 3 /h pokrycie strat przez przenikanie MW 731,674 0, Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,58 722,17 327,76 446,292 0, , ,44 12,87 0,47 903,62 327,76 438,200 0, , ,49 15,65 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 0,58 722,17 327,76 446,292 0, , ,44 12,87 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 7253,0 5180,7 5180,7 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,5 0,5 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,2 0,85 0,85 c m 1,4 1,0 1,0 c w 1,2 1,2 1,2 Wariant polega na zmniejszeniu powierzchni okien poprzez ich częściowe przymurowanie. Zakłada się, że powierzchnia przymurowania będzie wynosiła 150,54 m2, pozostałą powierzchnię bedą stanowiły okna o współczynniku 0,9 W/(m 2 K), natomiast współczynnik ścian (przymurowania) U=0,20 W/(m 2 K). Współczynnik U=0,58 W/(m2K) stanowi średni współczynnik dla danej powierzchni. 19

20 Określenie optymalnego usprawnienia dotyczącego wymiany drzwi oraz poprawy systemu wentylacji Przegroda (symbol): Powierzchnia całkowita drzwi Współczynnik przenikania ciepła drzwi przewidzianych do wymiany Strumień powietrza wentylacyjnego odniesiony do warunków projekt. DZD A ok m 2 15,68 Wymiana drzwi zewnętrznych. U 0 roczne zapotrzebowanie na ciepło na Q 0 3,50 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q 0 247,8 m 3 /h pokrycie strat przez przenikanie MW 39,579 0, Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 15,68 27,292 0, , ,60 29,58 1, ,00 15,68 26,588 0, , ,60 32,41 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 15,68 27,292 0, , ,60 29,58 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 347,0 247,8 247,8 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,5 0,5 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,2 1,0 1,0 c m 1,4 1,0 1,0 c w 1,2 1,2 1,2 20

21 Określenie optymalnego usprawnienia dotyczącego wymiany okien oraz poprawy systemu wentylacji Przegroda (symbol): DZS Strumień powietrza wentylacyjnego odniesiony do warunków projekt. A ok Powierzchnia całkowita drzwi 55,35 Współczynnik przenikania ciepła drzwi przewidzianych do wymiany m 2 Wymiana drzwi zewnętrznych. U 0 roczne zapotrzebowanie na ciepło na Q 0 5,10 W/(m 2 K) pokrycie strat przez przenikanie GJ/rok V nom zapotrzebowanie na moc cieplną na q 0 874,9 m 3 /h pokrycie strat przez przenikanie MW 159,591 0, Usprawnienie 1 2 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 55,35 96,341 0, , ,00 20,74 1, ,00 55,35 93,856 0, , ,50 23,07 Wariant wybrany 1 U 1 N ok jednostkowe A ok Q 1 q 1 O rok + N ok + N w SPBT W/m 2 *K zł/m 2 m 2 GJ/rok MW zł/rok zł lata 1, ,00 55,35 96,34 0, , ,00 20,74 dane do obliczeń: symbol stan istniejący wariant 1 wariant 2 strumień powietrza wentylacyjnego, m3/h vobl 1224,8 874,9 874,9 współczynnik przepływu, m3/(m*h*dapa^(2/3)) a 3 0,5 0,5 współczynnik korekcyjny współczynnik korekcyjny współczynnik korekcyjny c r 1,2 1,0 1,0 c m 1,4 1,0 1,0 c w 1,2 1,2 1,2 21

22 7.3. Określenie optymalnych usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej opis jednostka stan przed modernizacją stan po modernizacji ciepło właściwe wody, c w kj/kg*k 4,19 4,19 gęstość wody, ρ w kg/dm współczynnik korekcyjny ze względu na przerwy w użytkowaniu c.w.u., k R - 0,60 0,60 powierzchnia pomieszczeń ogrzewanych, Af jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową., V wi m2 dm 3 /m 2 *doba ,90 0,90 ilość osób, Li os temperatura wody ciepłej w podgrzewaczu, θ w 0 C temperatura wody zimnej, θ 0 0 C czas użytkowania, t R doba Ilość energii uzyskana z instalacji solarnej w ciągu roku roczne zapotrzebowanie na energię użytkową Qw, nd =V wi *Af*c w *ρ w *(θ w -θ 0 )*kr*t R /*3600 Ciepła woda przygotowywana 7 miesięcy w węźle cieplnym, 5 miesięcy z energii elektrycznej kwh/rok 0,00 0,00 kwh/rok , ,28 pec en. elekt. pec en. elekt. 7m/12 5m/ , , , ,87 sprawność wytwarzania ciepła, η w,g - 0,95 0,99 0,99 2,60 sprawność przesyłu ciepłej wody, η w,d - 0,70 0,80 sprawność akumulacji, η w,s - 0,85 0,85 sprawność sezonowa wykorzystania, η w,e - 1,00 1,00 sprawność całkowita, η w,tot - 0,57 0,59 0,67 1,77 roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok , ,69 roczne zapotrzebowanie ciepła końcowego, Q K,W średnie godzinowe zapotrzebowanie na c.w.u. w budynku, V hśr =(A f *V cw )/(18*1000) współczynnik godzinowej nierównomierności rozbioru -0,244 c.w.u., N h =9,32*L i zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Q cwj =c w *ρ w *(θ w -θ 0 )*k R /η w,tot /10 6 GJ/rok m 3 /h - GJ/m 3 234,12 0,18 2,05 0,20 148,35 0,18 2,05 0,12 maksymalna moc c.w.u. q cwu max =V hśr *Q cwj *N h *10 6 /3600 kw 20,25 12,83 średnia moc c.w.u. q cwu śr =q cwu max /N h kw 9,90 6,27 koszty zmienne c.w.u. zł/gj 97,13 97,13 koszty stałe c.w.u. zł/mw*mc 8 089, ,18 abonament c.w.u. zł/mc 0,00 0,00 koszty wytworzenia c.w.u. zł/rok , ,57 22

23 Wybór optymalnego wariantu termomodernizacyjnego dotyczącego przygotowania ciepłej wody użytkowej usprawnienie termomodernizacyjne N cw Δo rcw SPBT zł zł/rok lata Wykorzystanie powietrznych pomp ciepła do wspomagania przygotowania ciepłej wody w okresie letnim. Modernizacja wewnętrznej instalacji ciepłej wody użytkowej , ,19 21,4 Energia pozyskana z 1 kolektora [kwh/rok] 7.4. Wybór optymalnego wariantu termomodernizacyjnego dotyczącego wentylacji mechanicznej W stanie przed modernizacją systemem wentylacji nawiewno-wywiewnej w bardzo złym stanie oparty na starej technologii bez odzysku ciepła. Zakres modernizacji polega na wymianie instalacji rozprowadzajacej, montażu centrali nawiewno-wywiewnej z odzyskiem ciepła. 1. Roczne oszczędności kosztów zwiazane z modernizacją i rozbudową systemu wentylacji nawiewnowywiewnej 720 zł/rok ,94 Koszt modernizacji instalacji wentylacji 2. zł mechanicznej. N cw ,00 Prosty czas zwrotu 3. lat ,8 SPBT 23

24 7.5 Zestawienie optymalnych usprawnień w kolejności rosnącej wartości SPBT Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] okna zewnętrzne stare pojedyncze ,14 6,0 okna zewnętrzne stare pojedyncze ,00 6,1 okna zewnętrzne stare pojedyncze ,00 6,8 stropodach wentylowany nad hotelem ,50 8,7 okna zewnętrzne stare ,44 12,9 stropodach hali widowiskowej ,00 20,7 drzwi zewnętrzne aluminiowe ,00 20,7 CWU ,23 21,4 stropodach wentylowany nad kawiarnią ,53 21,9 drzwi zewnętrzne drewniane ,60 29,6 ściana zewnętrzna ,00 33,0 ściana przy gruncie ,92 46,5 wentylacja mechaniczna ,00 49,8 24

25 7.4. Wybór optymalnego wariantu usprawnień termomodernizacyjnych poprawiających sprawność systemu grzewczego. współczynniki sprawności w stanie istniejącym sprawność wytwarzania ciepła sprawność przesyłania ciepła sprawność regulacji i wykorzystania ciepła sprawność akumulacji ciepła uwzględnienie przerwy na ogrzewania w okresie tygodnia uwzględnienie przerw na ogrzewanie w ciągu doby sprawność całkowita systemu grzewczego symbol η g η d η e η s w t w d η g η d η e η s wartość 0,95 0,96 0,77 1,00 0,85 0,91 0, Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Lp L.p. opis wariantu η w η p η r η e wt w d SZE ΔO rco N co SPBT GJ/rok zł/rok zł lata 1 stan istniejący 0,70 0,85 0, Kompleksowa wymiana instalacji centralnego ogrzewania. Wymiana wymiennika ciepła na nowoczesny kompaktowy z obudową. Wymiana instalacji wewnętrznej wraz z grzejnikami na nowe o znikomej bezwładności cieplnej, zastosowanie zaworów termostatycznych i automatycznych odpowietrzników. Ogrzewanie hali będzie odbywać się za pomocą grzejników i będzie wspomagane powietrzem wentylacyjnym. 0,84 0,85 0, , , ,60 22,0 25

26 Zestawienie usprawnień składający się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu ogrzewania. L.p. Rodzaj usprawnień Wytwarzanie ciepła Zmiana wartości współczynników sprawności 1 Wymiana starego węzła cieplnego na nowoczesny kompaktowy węzeł cieplny η g = 0,95 0,99 Przesyłanie ciepła 2 Podzielenie obiegów ze względu na przeznaczenie pomieszczeń (Hala sportowa, część hotelowa, kawiarnia sportowa) η d = 0,96 0,96 Regulacja i wykorzystanie ciepła 3 kompleksowa wymiana instalacji centralnego ogrzewania wraz zgrzejnikami, zastosowanie zaworów termostatycznych, odcinajacych, powrotnych, regulacyjnych zaworów podpionowych,automatycznych odpowietrzników η e = 0,77 0,88 Akumulacja ciepła 4 bez zmian η s = 1,00 1,00 Przerwy w czasie tygodnia 5 bez zmian w t = 0,85 0,85 Przerwy w czasie doby 6 bez zmian w d = 0,91 0,91 Sprawność całkowita systemu : η g η d η e η s = η całk 0,70 0,84 26

27 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów termomodernizacyjnych Zapotrzebowanie Zapotrzebowanie mocy, MW Zapotrzebowanie na ciepło GJ/a STAN ISTNIEJĄCY 0, Wariant w13 okna zewnętrzne stare pojedyncze 0, ,15 w12 okna zewnętrzne stare pojedyncze 0, ,58 w11 okna zewnętrzne stare pojedyncze 0, ,57 w10 stropodach wentylowany nad hotelem 0, ,19 w9 okna zewnętrzne stare 0, ,44 w8 stropodach hali widowiskowej 0, ,78 w7 drzwi zewnętrzne aluminiowe 0, ,53 w6 CWU 0, ,53 w5 stropodach wentylowany nad kawiarnią 0, ,17 w4 drzwi zewnętrzne drewniane 0, ,71 w3 ściana zewnętrzna 0, ,83 w2 ściana przy gruncie 0, ,16 w1 wentylacja mechaniczna 0, ,82 27

28 8. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: 1. Określenie wariantów przedsięwzięć termomodernizacyjnych 2. Ocenę wariantów pod względem spełnienia wymogów ustawowych 3. Wskazanie wariantu optymalnego do realizacji 8.1. Określenie wariantów przedsięwzięć termomodernizacyjnych WARIANT 6 WARIANT 5 WARIANT 4 WARIANT 3 WARIANT 2 WARIANT 1 okna zewnętrzne stare pojedyncze okna zewnętrzne stare pojedyncze okna zewnętrzne stare pojedyncze stropodach wentylowany nad hotelem okna zewnętrzne stare stropodach hali widowiskowej drzwi zewnętrzne aluminiowe CWU stropodach wentylowany nad kawiarnią drzwi zewnętrzne drewniane ściana zewnętrzna ściana przy gruncie + wentylacja mechaniczna WARIANT WARIANT + system grzewczy 8 WARIANT 9 WARIANT 10 WARIANT 11 WARIANT 12 WARIANT 13 WARIANT 14 WAR IANT

29 8.2. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite, [zł] Roczna oszczędność kosztów energii, [zł/rok] 1 WARIANT , ,32 2 WARIANT , ,80 3 WARIANT , ,57 4 WARIANT , ,26 5 WARIANT , ,74 6 WARIANT , ,58 7 WARIANT , ,73 8 WARIANT , ,44 9 WARIANT , ,73 10 WARIANT , ,56 11 WARIANT , ,32 12 WARIANT , ,08 13 WARIANT , ,01 14 WARIANT , ,69 15 WARIANT , ,69 Procentowa oszczędność zapotrzebowan ania na energię (z uwzględnieni niem sprawności całkow witej), [%] Optymalna kwota kredytu, [zł] 20% kredytu, [zł] Premia termomodernizacyjna 16% kosztów całkowitych, [zł] Dwukrotność rocznej oszczędności kosztów energii, [zł] 74,72% , , , ,64 68,06% , , , ,60 67,65% , , , ,14 60,67% , , , ,52 60,32% , , , ,48 59,05% , , , ,16 57,79% , , , ,46 56,53% , , , ,88 46,19% , , , ,46 39,31% , , , ,12 34,04% , , , ,64 30,92% , , , ,16 28,97% , , , ,02 14,77% , , , ,38 14,77% , , , ,38 29

30 9. Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej analizy, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku wybrano wariant nr 1 Przedsięwzięcie to spełnia warunki ustawowe: 1. Oszczędność zapotrzebowania ciepła wyniesie: 74,7% 2. Planowany kredyt jest zgodny z warunkami Ustawy i wynosi: ,27 zł 3. Wielkość środków własnych inwestora wynosi: ,99 zł 4. Wysokość premii termomodernizacyjnej ,64 zł Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego. Należy wykonać następujące prace: 1. Docieplić ściany zewnętrzne styropianem o grubości 16 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,036 W/(mK). 2. Docieplić ściany przy gruncie styropianem ekstrudowanym o grubości 16 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu ekstrudowanego λ=0,036 W/(mK). 3. Docieplić dach hali sportowej poprzez ułożenie wełny mineralnej o grubości 22 cm w przestrzeni pomiedzy sufitem podwieszanym a dachem. Należy dokonać ekspertyzy wytrzymałości konstrukcji przed wykonaniem ocieplenia. Współczynnik przewodzenia ciepła wełny mineralnej λ=0,038 W/(mK). 4. Dociepleniu stropodachu wentylowanego nad częścią hotelową granulatem wełny mineralnej o grubości 24 cm. Współczynnik przewodzenia ciepła granulatem wełny mineralnej λ=0,042 W/(mK). 5. Docieplenie stropodachu wentylowanego nad częścią gastronomiczną od góry styropapą o grubości 22 cm. Przymurować otwory wentylacyjne w stropodachu wentylowanym. Przestrzeń stropodachu wentylowanego o średniej wysokości ok 15 cm, brak możliwości spłenienia wymaganego współczynnika WT2021 poprzez wdmuchanie izolacji. 5. Wymienić stare okna zewnętrzne pojedynczo i podwójnie szklone na nowe o współczynniku przenikania ciepła U=0,9 W/(m 2 K). Zmniejszyć powierzchnię okien poprzez jej przymurowanie wg wytycznych z pkt i Zastosować nawiewniki powietrza w oknach części hotelowej 6. Wymienić stare okna zewnętrzne na płyty komorowe z powilęglanu. Współczynnik płyt U 0,9 W/(m 2 K). 7. Wymienić stare okna zewnętrzne na płyty warstwowe z wypełnieniem pianką poliuretanową. Współczynnik płyty U 0,2 W/(m 2 K). 8. Wymienić stare drzwi zewnętrzne na nowe o współczynniku przenikania ciepła U=1,3 W/(m 2 K). 9. Wykorzystać powietrzne pompy ciepła do przygotowywania ciepłej wody użytkowej w okresie letnim. Wymienić instalację centralnej ciepłej wody użytkowej. 10. Wymienić stary węzeł cieplny na nowoczesny kompaktowy. Kompleksowo wymienić wewnętrzną instalację centralnego ogrzewania wraz z grzejnikami na nową o znikomej bezwładności cieplnej. Zastosować przygrzejnikowe zawory termostatyczne, zawory odcinające, regulacyjne zawory podpionowe oraz automatyczne odpowietrzniki. 11. Zmodernizować instalację wentylacji mechanicznej nawiewno-wywiewnej. Kompleksowo wymienić wszystkie elementy instalacji, zastosować nowoczesne centrale wentylacyjne z odzyskiem ciepła, wymienić kanały rozprowadzajace. Dodatkowo: 12.Należy zmodernizować instalację oświetlenia w małej i dużej hali sportowej. Modernizacja polega na wymianie istniejącego oświetlenia wewnętrznego na nowoczesny energooszczędny system oświetleniowy. Energochłonne oświetlenie halogenowe zostanie zastąpione naświetlaczami LED. 30

31 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Modernizacja systemu grzewczego OPIS ILOŚĆ, pkt. CENA JEDNOSTKOWA, WARTOŚĆ, zł (brutto) Wymiana starego węzeł cieplnego na nowoczesny kompaktowy węzeł z obudową , ,60 Kompleksowa wymiana instalacji centralnego ogrzewania. Wymiana instalacji wewnętrznej wraz z grzejnikami na nowe o znikomej bezwładności cieplnej, zastosowanie zaworów termostatycznych i automatycznych odpowietrzników , ,00 RAZEM ,60 Modernizacja wentylacji mechanicznej polegająca na wymianie dwóch central wentylacyjnych na nowe z odzyskiem ciepła, wymianie kanałów wentylacyjnych, czerpni, wyrzutni. Montażu automatyki sterującej ,00 RAZEM ,00 Zakres: Modernizacja systemu przygotowania ciepłej wody OPIS ILOŚĆ, m2 CENA JEDNOSTKOWA, zł/m2 WARTOŚĆ, zł (brutto) Wykorzystanie powietrznych pomp ciepła do przygotowanie ciepłej wody użytkowej w okresie letnim , ,23 Modernizacja instalacji rozrowadzającej centralnej ciepłej wody użytkowej ,00 RAZEM ,23 Przewidywane koszty sporządzenia dokumentacji projektowej Projekt instalacji centralnego ogrzewania, wentylacji mechanicznej i instalacji c.w.u wraz z dokumentacją kosztorysową. WARTOŚĆ, zł (brutto) ,00 31

32 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Przegroda 1 Docieplenie przegród zewnętrznych budynku (ścian, stropów, stropodachów) SZ Ocieplenie ścian zewnętrznych poprzez przyklejenie płyt ze styropianu metodą lekką mokrą (bezspoinowy system ociepleń). Grubość izolacji: Przegroda 2 OPIS 16 cm SG POWIERZCHNIA, m ,25 CENA JEDNOSTKOWA, zł/m2 301,60 WARTOŚĆ, zł (brutto) ,00 Ocieplenie ścian w gruncie poprzez przyklejenie płyt styropianu ekstrudowanego metodą lekką mokrą (bezspoinowy system ociepleń). 221,74 608, ,92 Grubość izolacji: Przegroda 3 16 cm STRDWS Ocieplenie stropu pod dachem poprzez ułożenie płyt z wełny mineralnej ,00 316, ,00 Grubość izolacji: Przegroda 4 22 cm STRDW Ocieplenie stropodachu poprzez wdmuchanie granulatu wełny mineralnej lub celulozy. 685,50 121, ,50 Grubość izolacji: Przegroda 5 24 cm STRDW 2 Ocieplenie stropodachu poprzez przyklejenie płyt styropapy. 257,39 227, ,53 Grubość izolacji: 22 cm RAZEM ,95 POWIERZCHNIA, m2 CENA JEDNOSTKOWA, zł/m2 WARTOŚĆ, zł (brutto) Ocieplenie ościeży okiennych i drzwiowych styropianem, metodą lekką-mokrą 135,97 190, ,30 Wymiana instalacji odgromowej ,00 Przewidywane koszty sporządzenia dokumentacji projektowej Projekt termomodernizacji wraz z dokumentacją kosztorysową. WARTOŚĆ, zł (brutto) ,00 32

33 Kalkulacja kosztów. Kosztorys sporządzony według metody kalkulacji uproszczonej. Zakres: Wymiana okien i drzwi zewnętrznych OPIS POWIERZCHNIA, m2 Okno 1 okna zewnętrzne stare pojedyncze CENA JEDNOSTKOWA, zł/m2 WARTOŚĆ, zł (brutto) Wymiana starych okien zewnętrznych na nowe, częściowe przymurowanie otworów okiennych, montaż nawiewników 493,07 542, ,14 Współczynnik U= Okno 2 0,34 W/(m 2 K) okna zewnętrzne stare pojedyncze Wymiana okien na płyty komorowe poliwęglanowe 126,70 500, ,00 Współczynnik U= Okno 3 0,90 W/(m 2 K) okna zewnętrzne stare pojedyncze Wymiana okien na płyty warstwowe z pianką poliuretanową 97,60 550, ,00 Współczynnik U= Okno 4 okna zewnętrzne stare 0,20 W/m 2 K Wymiana starych okien zewnętrznych na nowe, częściowe przymurowanie otworów okiennych, montaż nawiewników 327,76 722, ,44 Współczynnik U= 0,58 W/(m 2 K) Drzwi 1 drzwi zewnętrzne drewniane Wymiana starych drzwi zewnętrznych na nowe. 15, , ,60 Współczynnik U= 1,30 W/(m 2 K) Drzwi 2 drzwi zewnętrzne aluminiowe Wymiana starych drzwi zewnętrznych na nowe. 55, , ,00 Współczynnik U= 1,30 W/(m 2 K) RAZEM ,18 33

34 11. Załączniki Załącznik nr 1 - Inwentaryzacja przegród budowlanych rozpatrywanego budynku PRZEGRODA SKRÓT Z OZC NAZWA WSP. U, W/m 2 K POWIERZCHNIA, m 2 Przegroda 1 SZ ściana zewnętrzna 0, ,25 Przegroda 2 SG ściana przy gruncie 1,19 221,74 Przegroda 3 STRDWS stropodach hali widowiskowej 1, ,00 Przegroda 4 STRDW stropodach wentylowany nad hotelem 1,00 685,50 stropodach wentylowany nad kawiarnią Przegroda 5 STRDW 2 0,93 232,12 Okno 1 OZSS 1 okna zewnętrzne stare pojedyncze 5,00 493,07 Okno 2 OZSS 2 okna zewnętrzne stare pojedyncze 5,00 126,70 Okno 3 OZSS 3 okna zewnętrzne stare pojedyncze 5,00 97,60 Okno 4 OZS okna zewnętrzne stare 2,20 327,76 Drzwi 1 DZD drzwi zewnętrzne drewniane 3,50 15,68 Drzwi 2 DZS drzwi zewnętrzne aluminiowe 5,10 55,35 34

35 11.2. Załącznik nr 2 - Wyznaczenie wskaźników rezultatu bezpośredniego 1) Zmniejszenie rocznego zużycia energii pierwotnej w budynkach publicznych zapotrzebowanie na energię pierwotną stan istniejący, kwh/rok stan po modernizacji, kwh/rok Ogrzewanie i wentylacja , ,06 Ciepła woda użytkowa , ,72 Oświetlenie , ,64 Energia pomocnicza , ,70 RAZEM , ,12 Zmniejszenie rocznego zużycia energii pierwotnej w budynkach publicznych 2) Szacowany roczny spadek emisji gazów cieplarnianych *obliczono wg. wskaźników emisji CO 2 KOBIZE do raportowania za rok ,50 kwh/rok 3 776,99 GJ/rok Przyjęto wskaźniki emisji CO 2 : *dla węgla kamiennego: 93,80 kg/gj *dla energii elektrycznej, założono, że energia elektryczna, pochodzi z polskiej sieci elektroenergetycznej. Dla tej sieci, wskaźnik emisji wynosi 0,832 Mg CO 2 /MWh. Dla energii elektrycznej nie zastosowano współczynnika nakładu energii nieodnawialnej, gdyż zawiera on się we wskaźniku 0,832 MgCO 2 /MWh. Redukcja emisji CO 2 wynikająca termomodernizacji: oszczędność energii pierwotnej wskaźnik emisji CO 2 redukcja emisji CO ,27 GJ/rok 93,8 kg/gj 270,64 MgCO 2 /rok Redukcja emisji CO 2 wynikająca z modernizacji systemu ciepłej wody: oszczędność energii wskaźnik emisji CO 2 redukcja emisji CO 2 28,96 GJ/rok 93,8 kg/gj 2,72 MgCO 2 /rok 52,91 MWh/rok 0,832 MgCO 2/ MWh 44,02 MgCO 2 /rok Redukcja emisji CO 2 wynikająca z modernizacji oświetlenia wewnętrznego: oszczędność energii wskaźnik emisji CO 2 redukcja emisji CO 2 189,79 MWh/rok 0,832 MgCO2/MWh 157,90 MgCO 2 /rok Redukcja emisji CO 2 wynikająca z modernizacji energii pomocniczej: oszczędność energii wskaźnik emisji CO 2 redukcja emisji CO 2-3,04 MWh/rok 0,832 MgCO2/MWh -2,53 MgCO 2 /rok Łączna redukcja emisji CO 2 wynikająca z termomodernizacji, wymiany źródła ciepła i wymiany oświetlenia wewnętrznego małe i dużej hali sportowej oraz użądzen pomocniczych. redukcja emisji CO 2 472,75 MgCO 2 /rok 73,3131 % 35

36 3) Ilość zaoszczędzonej energii elektrycznej Ilość zaoszczędzonej energii wynika z modernizacji oświetlenia wewnętrznego. Oszczedność energii pierwotnej Oszczedność energii końcowej ,56 kwh/rok 683,24 GJ/rok ,52 kwh/rok 227,75 GJ/rok 3) Ilość zaoszczędzonej energii cieplnej Ilość zaoszczędzonej energii wynika z modernizacji przegród zewnętrznych oraz kompleksowej modernizacji: instalacji c.o., c.w.u. wraz z wymianą źródła ciepła, wentylacji mechanicznej. Oszczedność energii pierwotnej Oszczedność energii końcowej ,33 kwh/rok 3 104,71 GJ/rok ,11 kwh/rok 2 305,21 GJ/rok 4) Dodatkowa zdolność wytwarzania energii cieplnej ze źródeł odnawialnych (MW) 0,0032 MW 5) Produkcja energii cieplnej z nowo wybudowanych mocy wytwórczych instalacji wykorzystujących OZE (MWh/rok) 8,81 MWh/rok 36

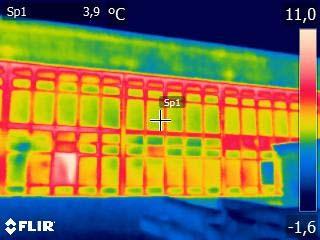

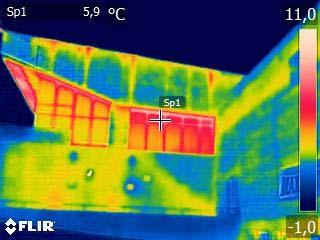

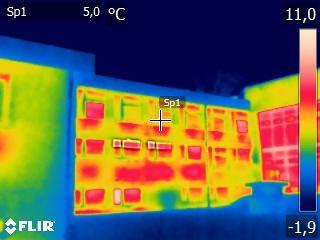

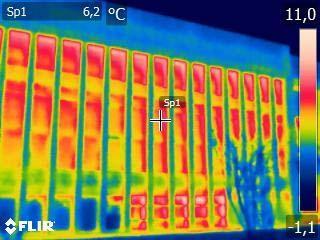

37 11.3. Załącznik nr 3 Zdjęcia z kamery termowizyjnej Badanie kamerą termowizyjną FLIR 4 wykonane r. Gminny Ośrodek Sportu i Turystyki w Zawadzkiem, ul. Opolska 23 Parametry: Wilgotność względna 70% Temperatura zewnętrzna 0 C 37
