1 INNOWACYJNE TECHNOLOGIE dla ENERGETYKI Od uwęglania wysegregowanych odpadów komunalnych w wytwórniach BIOwęgla do wytwarzania zielonej energii elektrycznej Autor: Jan Gładki (FLUID corporation sp. z o.o. Kraków) Poznań 20 listopada 2007 r.

2 WPROWADZENIE nowe Prawo Energetyczne: Świadectwa Pochodzenia albo Opłata Zastępcza Dyrektywa CHP 2004/8/WE Ustawa o zmianie ustawy Prawo Energetyczne z dn Rozporządzenie Ministra Gospodarki z dn r. Opracowanie FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

3 Technologia produkcji BIOwęgla opracowana na bazie zgłoszenia patentowego: Zb. Bis/ W. Nowak ; nr P z dnia r. Twórcy linii technologicznej do produkcji BIOwęgla Jan GŁADKI / Zbigniew BIS Wyłączny właściciel praw do patentu : FLUID KOOPERACJA sp. z o.o. Prawo do budowy zakładów uwęglania mają: oraz FLUID KOOPERACJA sp. z o.o. Sędziszów FLUID corporation sp. z o.o. Kraków FLUID corporation sp. z o.o. Kraków 20 listopada 2007r

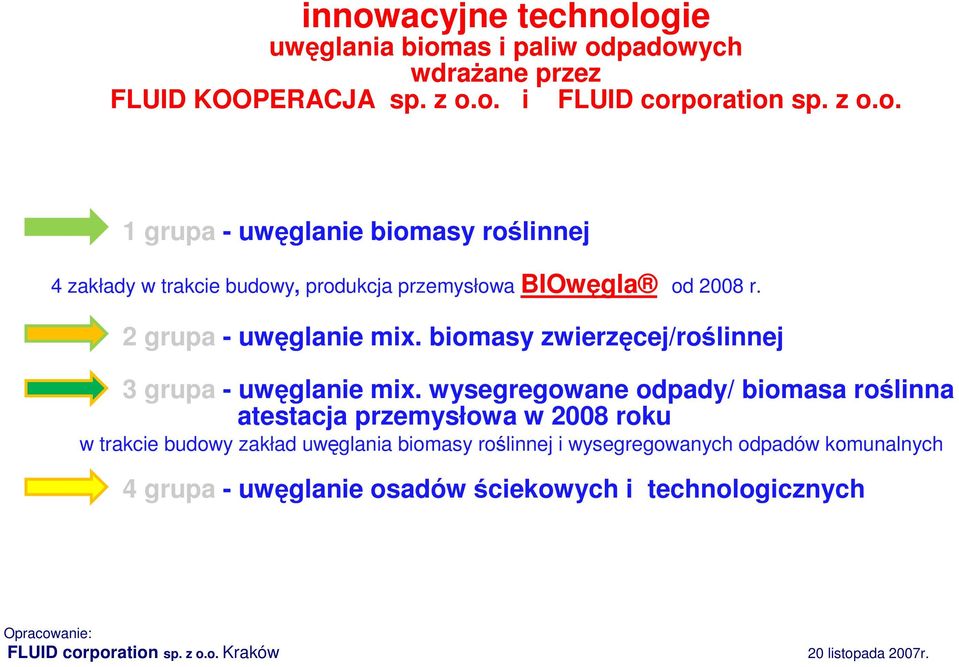

4 innowacyjne technologie uwęglania biomas i paliw odpadowych wdraŝane przez FLUID KOOPERACJA sp. z o.o. i FLUID corporation sp. z o.o. 1 grupa - uwęglanie biomasy roślinnej 4 zakłady w trakcie budowy, produkcja przemysłowa BIOwęgla od 2008 r. 2 grupa - uwęglanie mix. biomasy zwierzęcej/roślinnej 3 grupa - uwęglanie mix. wysegregowane odpady/ biomasa roślinna atestacja przemysłowa w 2008 roku w trakcie budowy zakład uwęglania biomasy roślinnej i wysegregowanych odpadów komunalnych 4 grupa - uwęglanie osadów ściekowych i technologicznych FLUID corporation sp. z o.o. Kraków 20 listopada 2007r.

5 INNOWACYJNE TECHNOLOGIE EC Innowacyjna technologia współspalania BIOwęgla z węglem kamiennym Innowacyjna technologia produkcji BIOwęgla z wysegregowanych odpadów komunalnych innowacyjne technologie upraw roślin energetycznych oraz segregowania odpadów FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

6 Wyniki analizy wysegregowanych odpadów i otrzymanego BIOwęgla Wysegregowane odpady BIOwęgiel Wilgoć całkowita (%) 9,9 0,97 Części lotne (%; stan suchy) 74,0 13,4 Popiół (%; stan suchy) 3,8 25,3 Węgiel związany (%,stan suchy) 13,0 60,9 Ciepło spalania ( kj/kg; stan analityczno-suchy) Wartość opałowa ( kj/kg; stan analityczno-suchy) FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

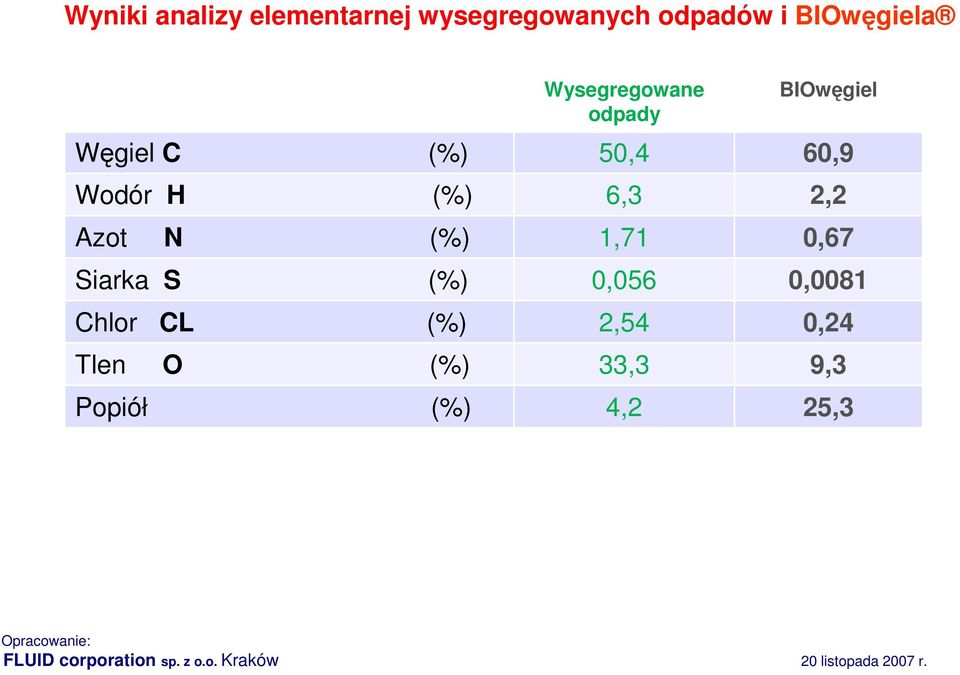

7 Wyniki analizy elementarnej wysegregowanych odpadów i BIOwęgiela Wysegregowane odpady BIOwęgiel Węgiel C (%) 50,4 60,9 Wodór H (%) 6,3 2,2 Azot N (%) 1,71 0,67 Siarka S (%) 0,056 0,0081 Chlor CL (%) 2,54 0,24 Tlen O (%) 33,3 9,3 Popiół (%) 4,2 25,3 FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

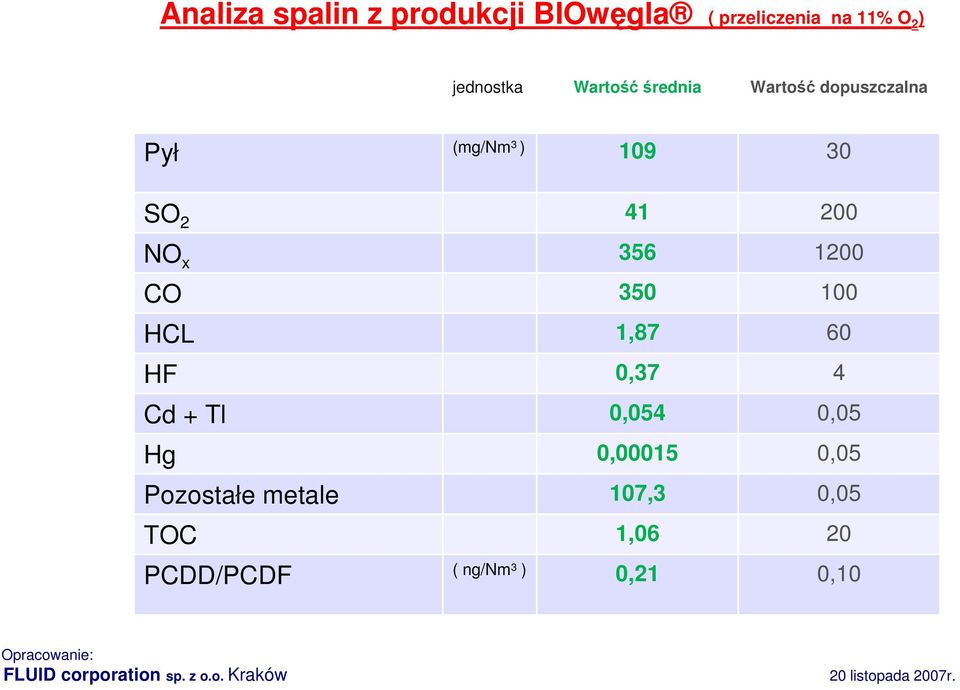

8 Analiza spalin z produkcji BIOwęgla ( przeliczenia na 11% O 2 ) jednostka Wartość średnia Wartość dopuszczalna Pył (mg/nm 3 ) SO NO x CO HCL 1,87 60 HF 0,37 4 Cd + Tl 0,054 0,05 Hg 0, ,05 Pozostałe metale 107,3 0,05 TOC 1,06 20 PCDD/PCDF ( ng/nm 3 ) 0,21 0,10 FLUID corporation sp. z o.o. Kraków 20 listopada 2007r.

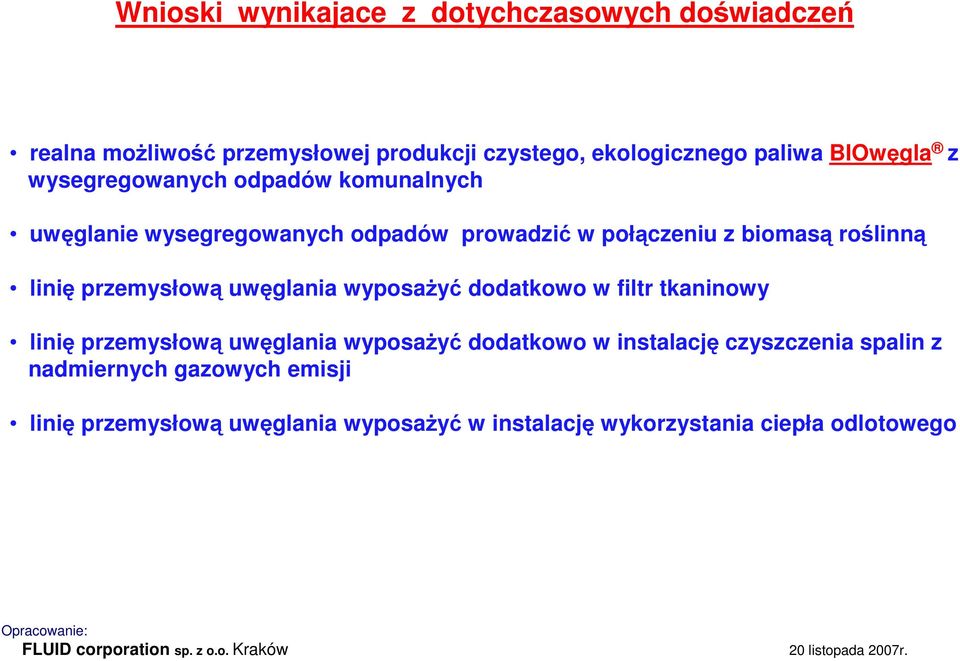

9 Wnioski wynikajace z dotychczasowych doświadczeń realna moŝliwość przemysłowej produkcji czystego, ekologicznego paliwa BIOwęgla z wysegregowanych odpadów komunalnych uwęglanie wysegregowanych odpadów prowadzić w połączeniu z biomasą roślinną linię przemysłową uwęglania wyposaŝyć dodatkowo w filtr tkaninowy linię przemysłową uwęglania wyposaŝyć dodatkowo w instalację czyszczenia spalin z nadmiernych gazowych emisji linię przemysłową uwęglania wyposaŝyć w instalację wykorzystania ciepła odlotowego FLUID corporation sp. z o.o. Kraków 20 listopada 2007r.

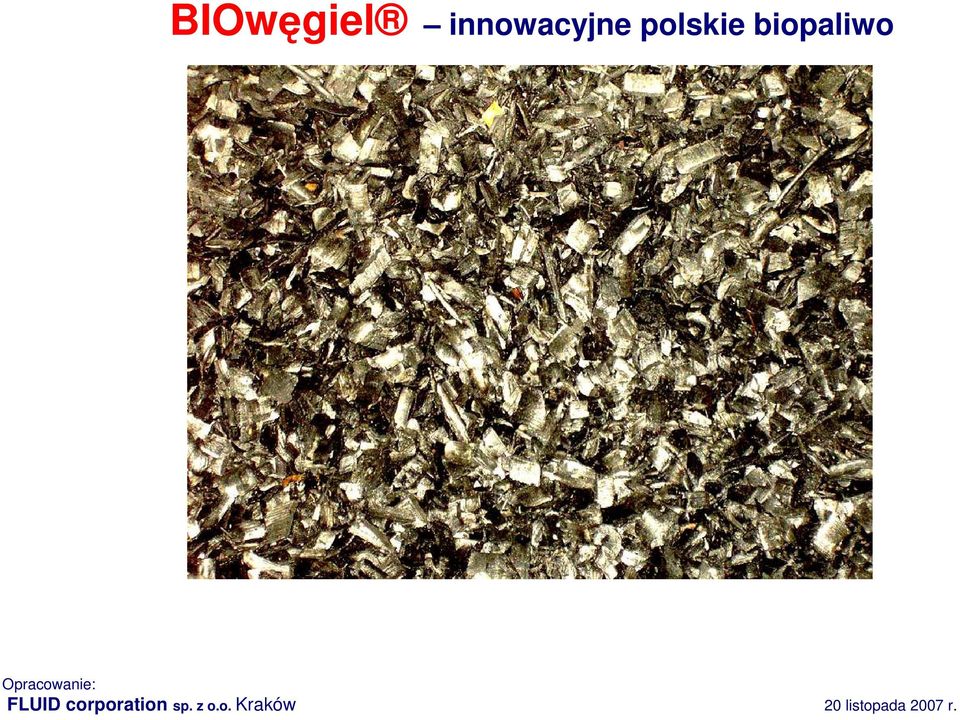

10 BIOwęgiel innowacyjne polskie biopaliwo FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

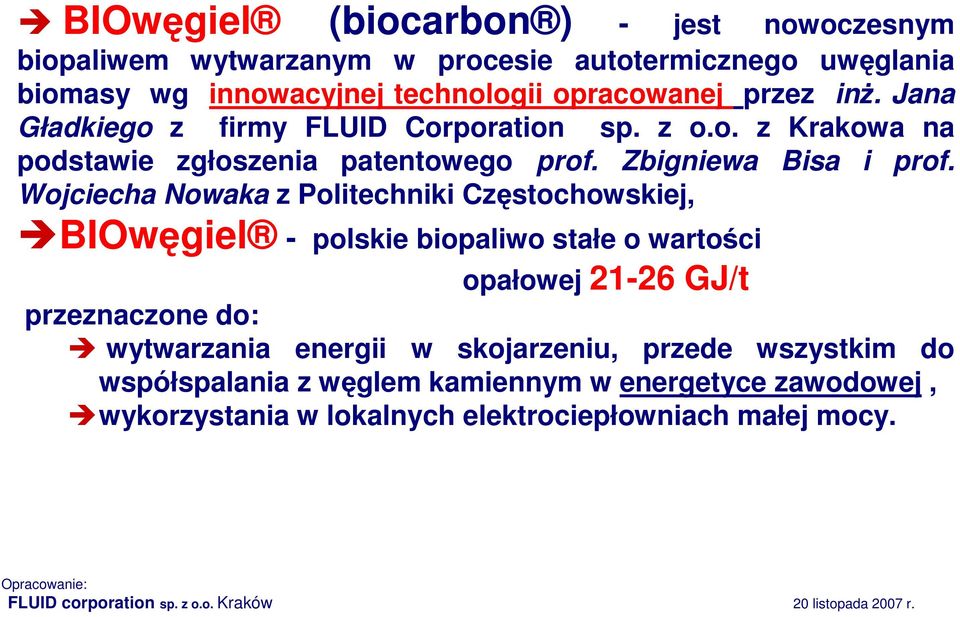

11 BIOwęgiel (biocarbon ) - jest nowoczesnym biopaliwem wytwarzanym w procesie autotermicznego uwęglania biomasy wg innowacyjnej technologii opracowanej przez inŝ. Jana Gładkiego z firmy FLUID Corporation sp. z o.o. z Krakowa na podstawie zgłoszenia patentowego prof. Zbigniewa Bisa i prof. Wojciecha Nowaka z Politechniki Częstochowskiej, BIOwęgiel - polskie biopaliwo stałe o wartości opałowej GJ/t przeznaczone do: wytwarzania energii w skojarzeniu, przede wszystkim do współspalania z węglem kamiennym w energetyce zawodowej, wykorzystania w lokalnych elektrociepłowniach małej mocy. FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

12 Charakterystyka BIOwęgla z 1 tony BIOwęgla o wartości opałowej 23 GJ/tonę i wilgotności ok. 10% moŝna wytworzyć: 1,0 MWh energii elektrycznej 12,0 GJ energii cieplnej FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

13 4,5 5,0 5,5 6,5 BIOwęgiel (biocarbon) nowe polskie biopaliwo 40 6,0 Ciepło spalania [MJ/kg] h = 3,5 % 4,0 c = 80 % 4,0 75 ANTRACYT ,5 Biocarbon I 60 Biocarbon II WĘGIEL KAMIENNY Substancje lotne [%] WĘGIEL BRUNATNY DREWNO SŁOMA opracowanie: prof. Zbigniew Bis, Politechnika Częstochowska FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

14 BIOwęgiel wysokoenergetyczne, czyste ekologicznie paliwo wyprodukowane z wysegregowanych odpadów komunalnych FLUID corporation sp. z o.o. Kraków, 20 listopada 2007r.

15 Wytwórnia BIOwęgiel linia technologiczna o wydajności 1,0 Mg BIOwęgla/h (8 000 Mg BIOwęgla/rok z Mg/rok wysegregowanych odpadów Mg/rok zrębków wierzby) FLUID corporation sp. z o.o. Kraków 30 października 2007 r.

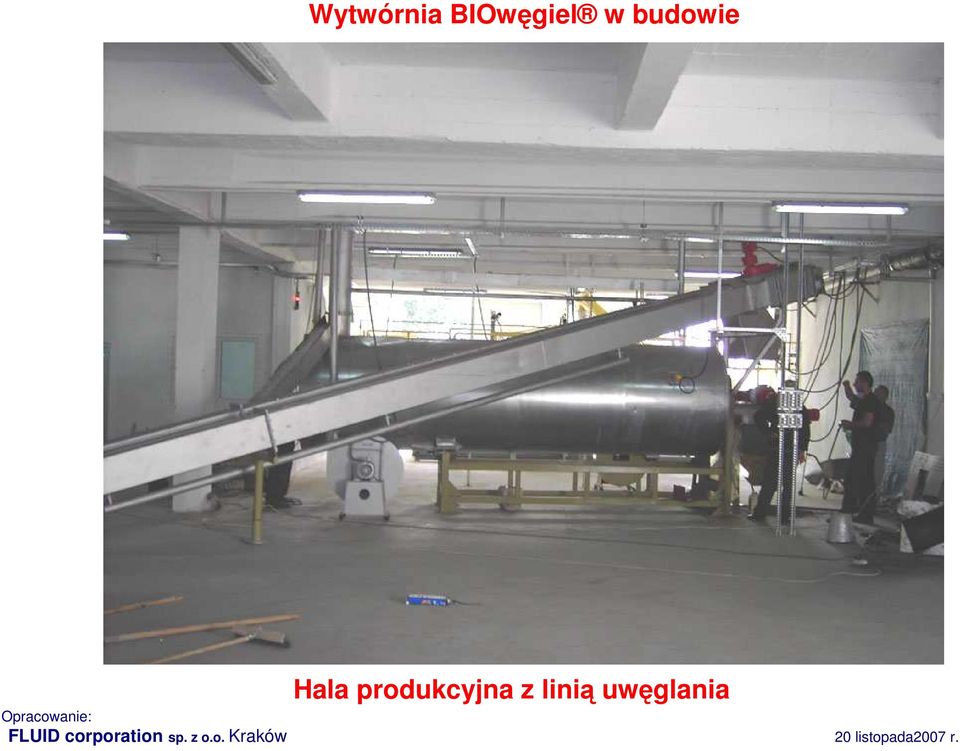

16 Wytwórnia BIOwęgiel w budowie Hala produkcyjna z linią uwęglania FLUID corporation sp. z o.o. Kraków 20 listopada2007 r.

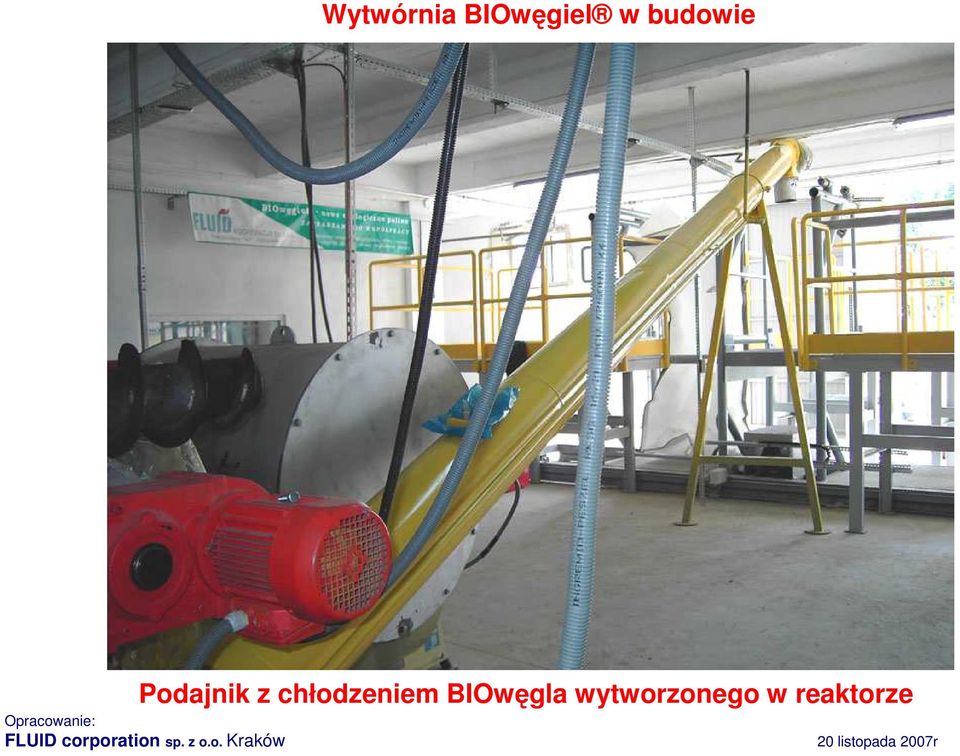

17 Wytwórnia BIOwęgiel w budowie Podajnik z chłodzeniem BIOwęgla wytworzonego w reaktorze FLUID corporation sp. z o.o. Kraków 20 listopada 2007r

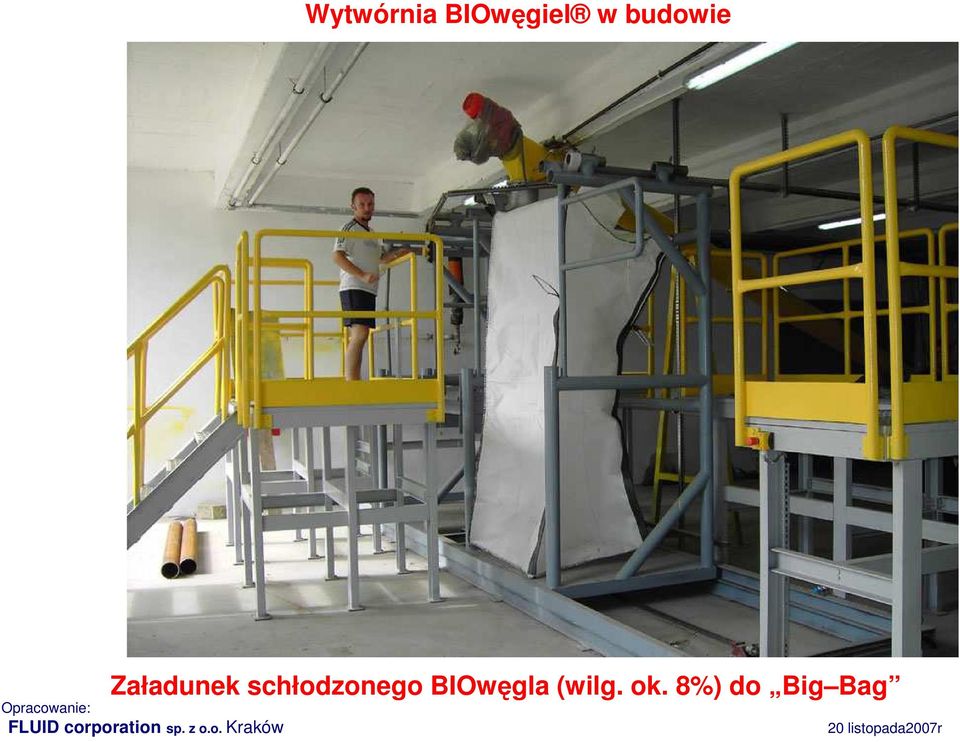

18 Wytwórnia BIOwęgiel w budowie Załadunek schłodzonego BIOwęgla (wilg. ok. 8%) do Big Bag FLUID corporation sp. z o.o. Kraków 20 listopada2007r

19 Wytwórnia BIOwęgiel w budowie Wizualizacja procesu technologicznego FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

20 (2) spalanie BIOwęgla gla stan po 30 sek FLUID corporation sp. z o.o. Kraków 20 listopada 2007r

21 ( 3) spalanie BIOwęgla gla stan po 50 sek. FLUID corporation sp. z o.o. Kraków 20 listopada 2007r

22 (4) spalanie BIOwęgla gla stan po 90 sek. Opracowanie FLUID corporation sp. z o.o. Kraków 20 listopada 2007r

23 Podstawowe parametry techniczno-ekonomiczne Zakładu Produkcji BIOwęgla Zdolność produkcyjna lokalnej wytwórni BIOwęgla : ton/rok potrzebna ilość wysegregowanych odpadów ton/rok orientacyjny średni koszt nabycia odpadów komunalnych ton/rok x 25 zł/tonę = 0,64 mln zł/rok Potrzebna ilość biomasy zrębków wierzbowych: ton/rok Niezbędny areał plantacji wierzby dla jednej wytwórni: ok. 200 ha Orientacyjny średni koszt nabycia biomasy: ton/rok x 150 zł/tonę = 0,96 mln zł/rok Wartość sprzedaŝy BIOwęgla dla Elektrociepłowni.: 23 GJ/t x 24 zł/gj x ton/rok = 4,4 mln zł/rok Wartość inwestycji wytwórni BIOwęgla (linia produkcyjna + roboty budowlane) ok. 3,2 mln zł Prosty okres zwrotu: ok. 4 lata Rentowność brutto sprzedaŝy BIOwęgla : ok. 25% FLUID corporation sp. z o.o. Kraków 20 listopada 2007r.

24 Nasz cel 13 lokalnych wytwórni BIOwęgla dla 1 Elektrowni FLUID corporation sp. z o.o. Kraków 20 listopada 2007 r.

25 Proponowany harmonogram działań dla uruchomienia sieci wytwórni BIOwęgiel z wysegregowanych odpadów komunalnych 2007/2008 Pierwsza wytwórnia przygotowana do uwęglania wysegregowanych odpadów komunalnych i biomasy roślinnej (w budowie) o wydajności: ton BIOwęgla /rok 2008 I półrocze - produkcja próbna, certyfikacja BIOwęgla, certyfikacja instalacji, II półrocze próby techniczne współspalania BIOwęgla z węglem kamiennym 2008/2009 Prace legislacyjne uznania BIOwęgla wyprodukowanego z segregowanych odpadów komunalnych jako paliwo odnawialne od 2009 budowa przemysłowych zakładów uwęglania wysegregowanych odpadów komunalnych FLUID corporation sp. z o.o. Kraków 20 listopada 2007r.

26 Schemat funkcjonalny procesu legislacji BIOwęgla produkowanego z wysegregowanych odpadów komunalnych 3. Instytut Chemicznej Przeróbki Węgla 4. EC Urząd Regulacji Energetyki Ministerstwa Środowiska i Przemysłu zakład segregowania odpadów komunalnych Zakład uwęglania wysegregowanych odpadów komunalnych BIOwęgiel FLUID corporation sp. z o.o. Kraków 20 listopada 2007r. 2.

27 DZIĘKUJĘ! mgr inŝ. Jan Gładki FLUID KOOPERACJA Sp. z o.o Sędziszów ul. Przemysłowa 17 tel/fax FLUID corporation sp. z o.o Kraków ul. Turniejowa 17 tel/fax FLUID corporation sp. z o.o. Kraków 20 listopada 2007r.
