1 Rozbudowa i modernizacja Oczyszczalni Ścieków Czajka wraz z układem przesyłowym. Andrzej Mazurek Marcin Ziniewicz Zespół ds. kanalizacji Wydział Wodociągowo-Kanalizacyjny Biuro Infrastruktury Tel amazurek@um.warszawa.pl mziniewicz@um.warszawa.pl ul. Marszałkowska 77/ Warszawa

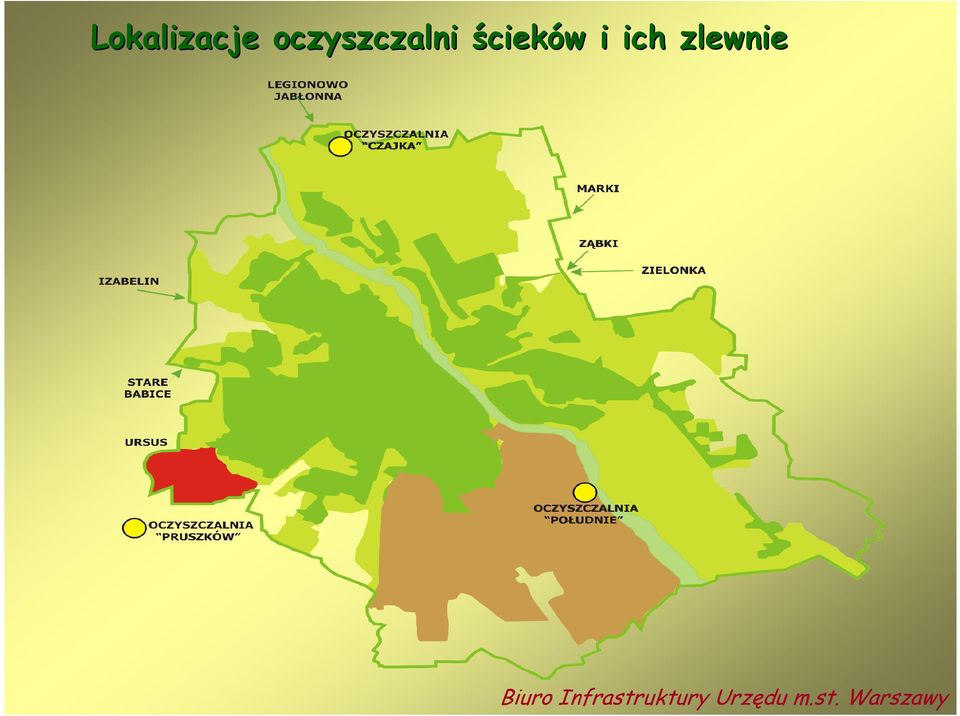

2 Lokalizacje oczyszczalni ścieków w i ich zlewnie

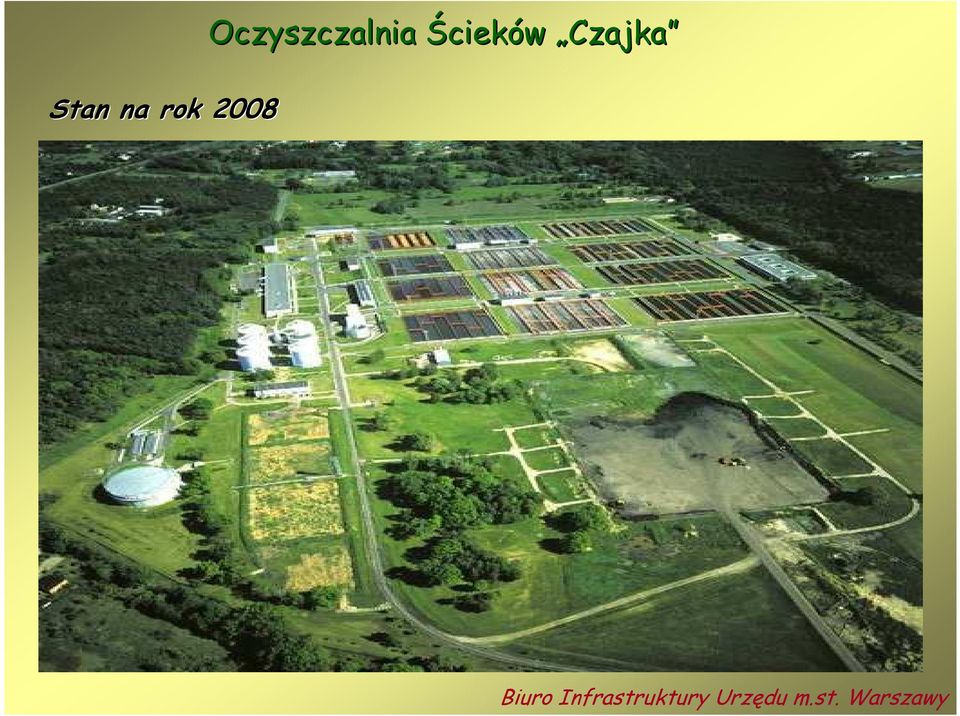

3 Stan na rok 2008 Oczyszczalnia Ścieków Czajka

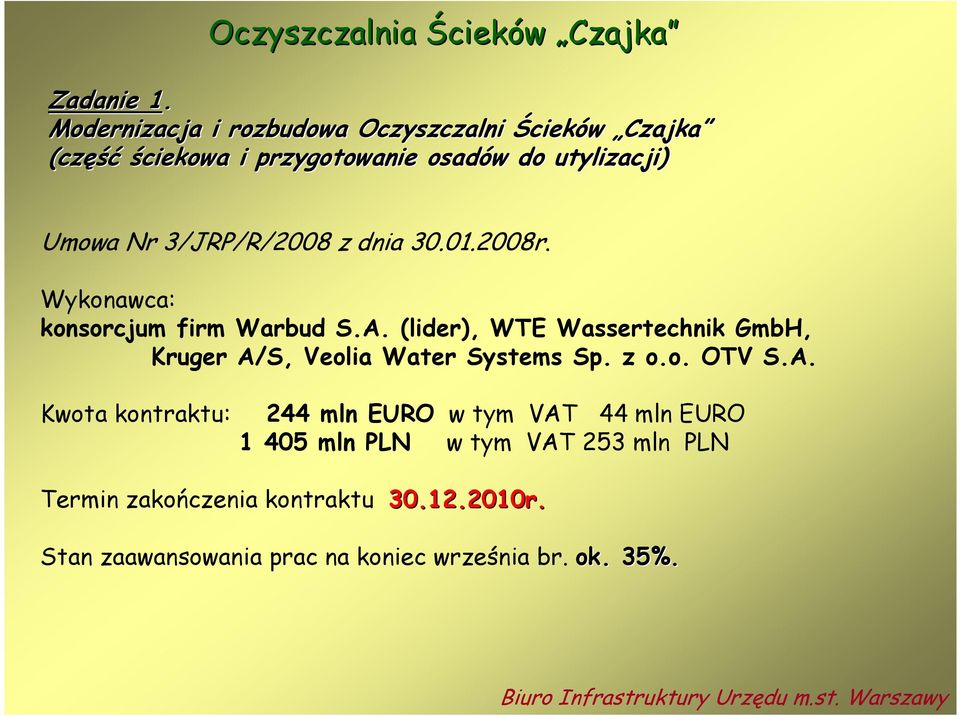

4 Oczyszczalnia Ścieków Czajka Zadanie 1. 1 Modernizacja i rozbudowa Oczyszczalni Ścieków Czajka (część ściekowa i przygotowanie osadów w do utylizacji) Umowa Nr 3/JRP/R/2008 z dnia r. Wykonawca: konsorcjum firm Warbud S.A. (lider), WTE Wassertechnik GmbH, Kruger A/S, Veolia Water Systems Sp. z o.o. OTV S.A. Kwota kontraktu: 244 mln EURO w tym VAT 44 mln EURO mln PLN w tym VAT 253 mln PLN Termin zakończenia kontraktu r. Stan zaawansowania prac na koniec września br. ok. 35%.

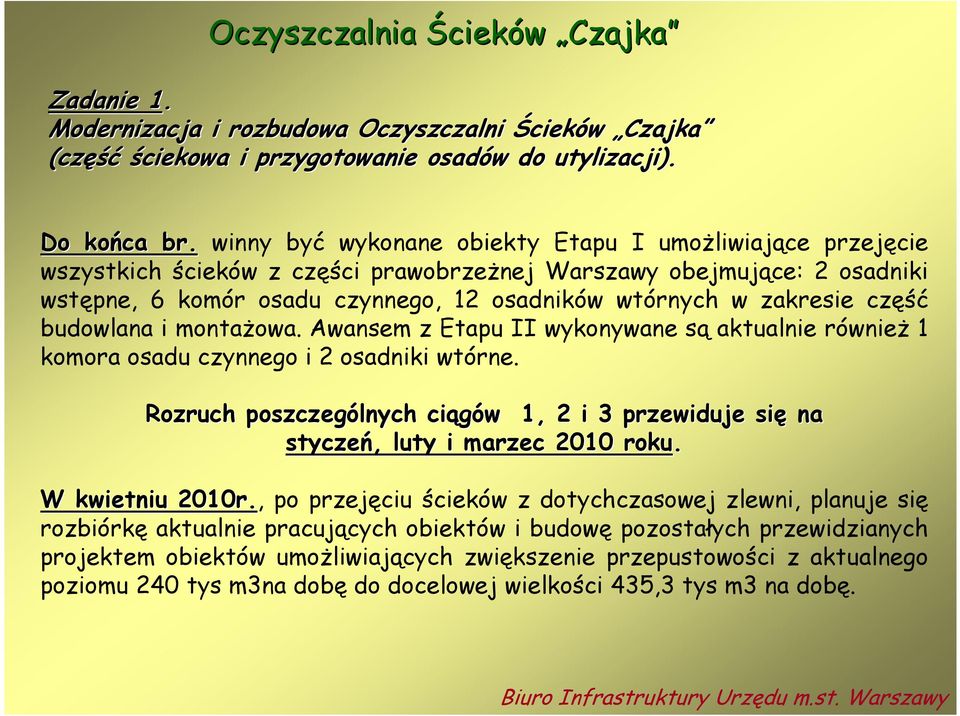

5 Oczyszczalnia Ścieków Czajka Zadanie 1. 1 Modernizacja i rozbudowa Oczyszczalni Ścieków Czajka (część ściekowa i przygotowanie osadów w do utylizacji). Do końca br. winny być wykonane obiekty Etapu I umożliwiające przejęcie wszystkich ścieków z części prawobrzeżnej Warszawy obejmujące: 2 osadniki wstępne, 6 komór osadu czynnego, 12 osadników wtórnych w zakresie część budowlana i montażowa. Awansem z Etapu II wykonywane są aktualnie również 1 komora osadu czynnego i 2 osadniki wtórne. Rozruch poszczególnych ciągów w 1, 2 i 3 przewiduje się na styczeń,, luty i marzec 2010 roku. W kwietniu 2010r., po przejęciu ścieków z dotychczasowej zlewni, planuje się rozbiórkę aktualnie pracujących obiektów i budowę pozostałych przewidzianych projektem obiektów umożliwiających zwiększenie przepustowości z aktualnego poziomu 240 tys m3na dobę do docelowej wielkości 435,3 tys m3 na dobę.

6 w rozbudowie Oczyszczalnia Ścieków Czajka

7 w rozbudowie Oczyszczalnia Ścieków Czajka

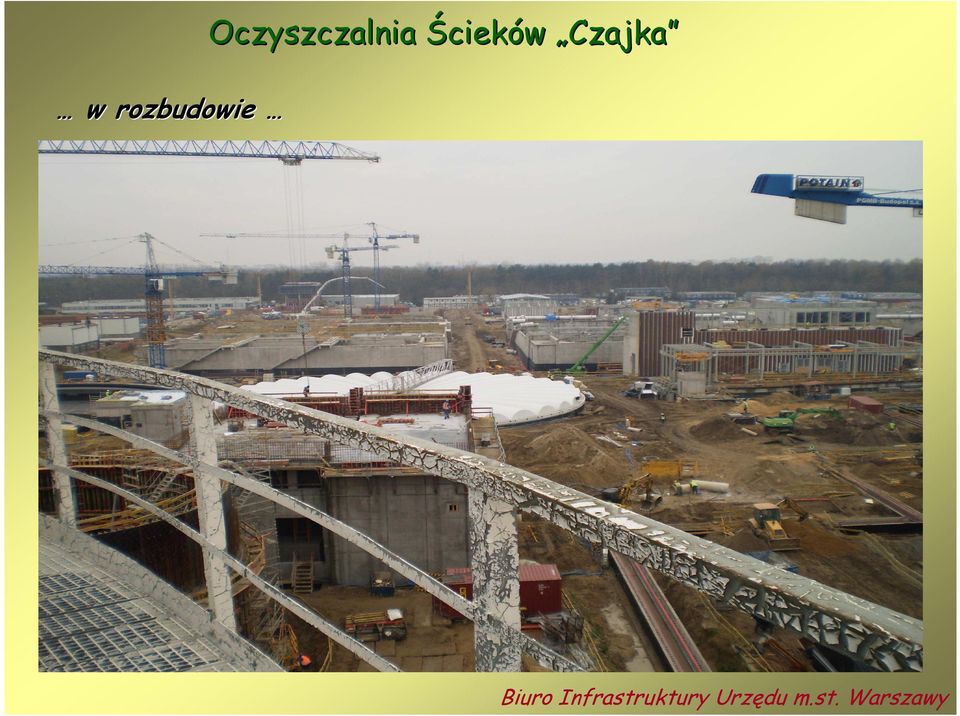

8 w rozbudowie Oczyszczalnia Ścieków Czajka

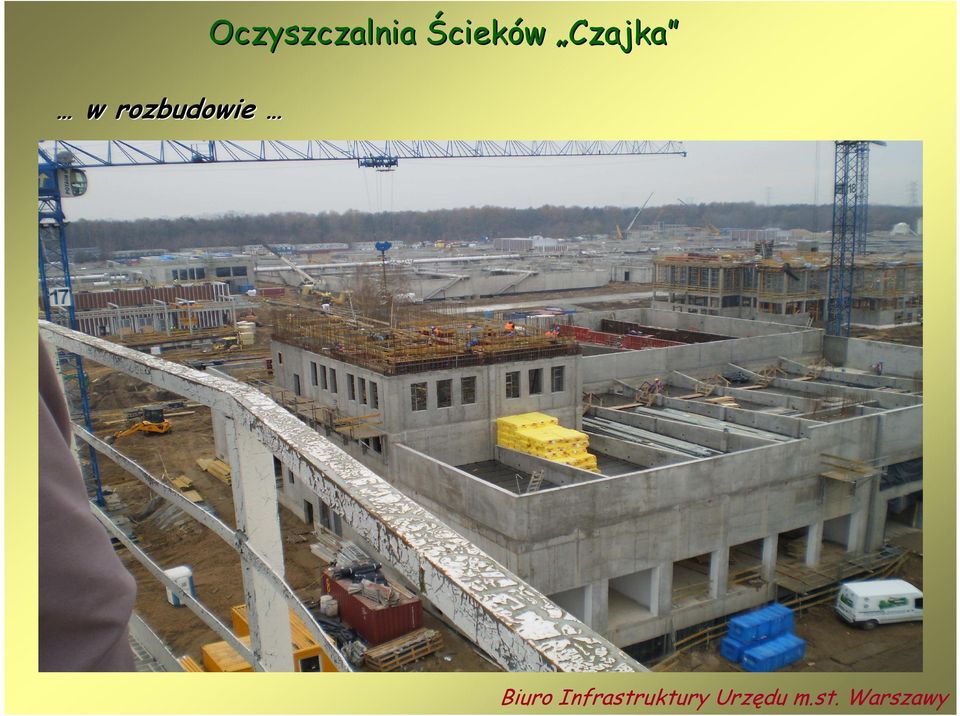

9 w rozbudowie Oczyszczalnia Ścieków Czajka

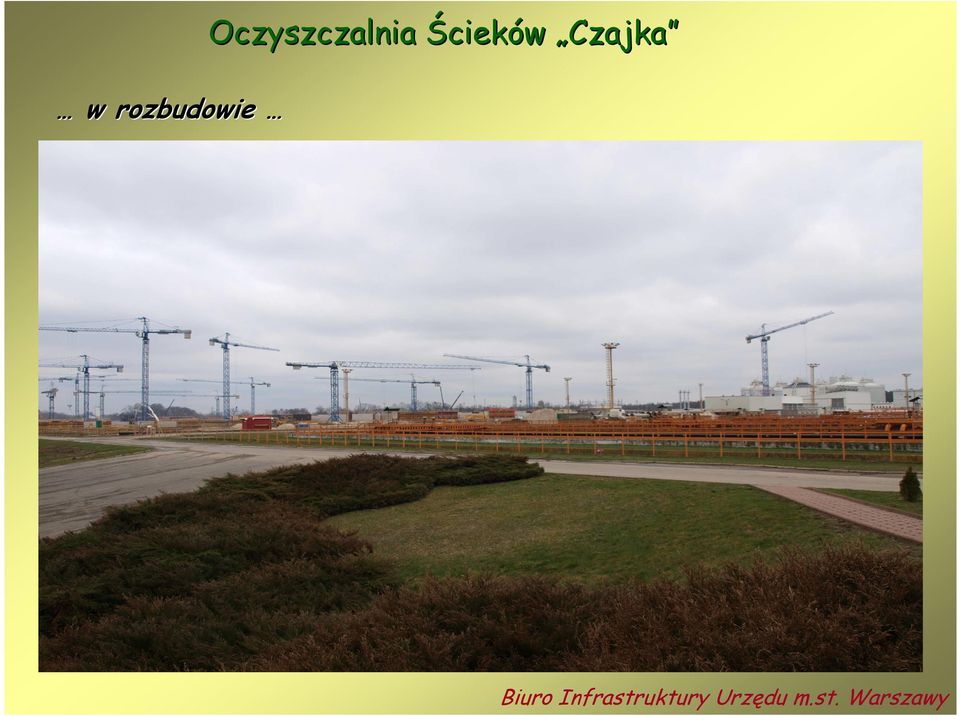

10 w rozbudowie Oczyszczalnia Ścieków Czajka

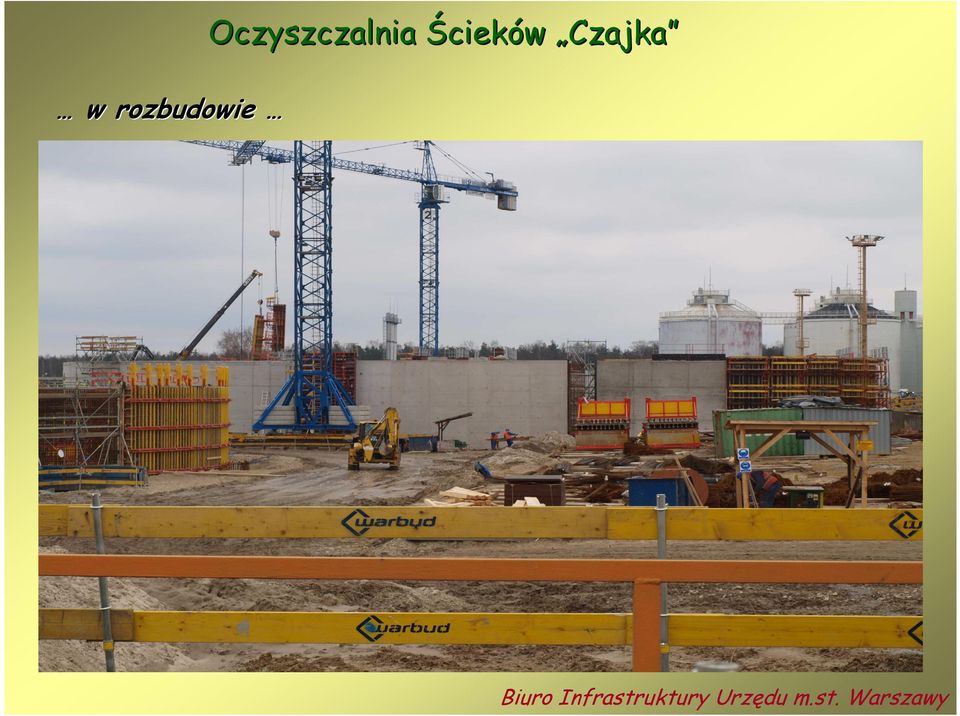

11 w rozbudowie Oczyszczalnia Ścieków Czajka

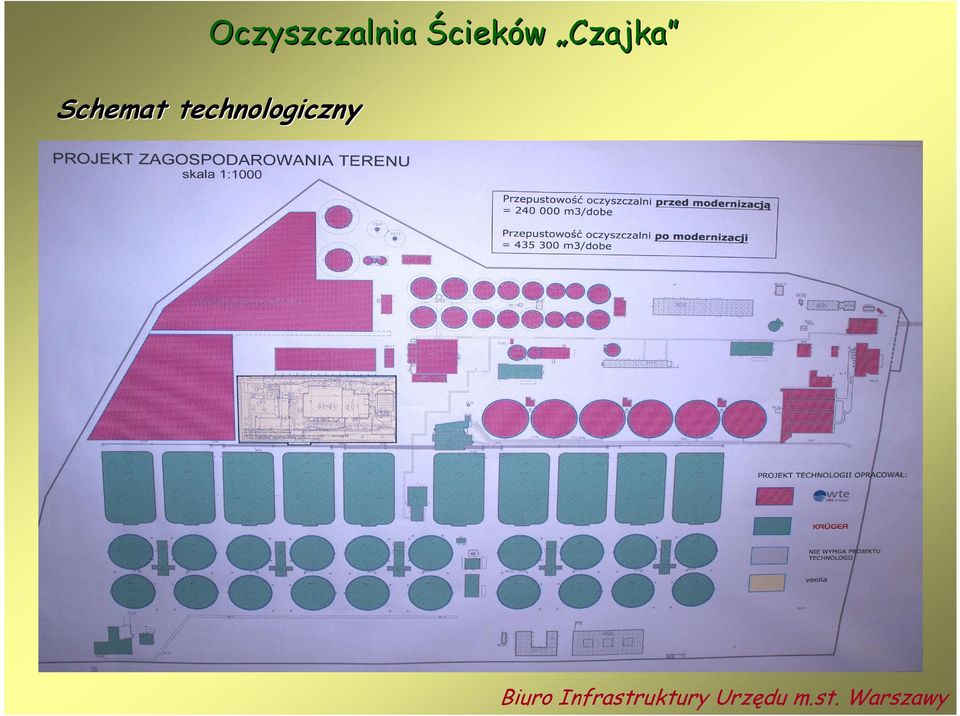

12 Oczyszczalnia Ścieków Czajka Schemat technologiczny

13 Po rozbudowie Oczyszczalnia Ścieków Czajka

14 Oczyszczalnia Ścieków Czajka Zadanie 2. 2 Modernizacja i rozbudowa Oczyszczalni Ścieków Czajka (termiczna utylizacja osadów ściekowych). Umowa Nr 8/JRP/R/2008 z dnia r. Wykonawca: konsorcjum firm Veolia Water Systems Sp. z o.o. (lider), OTV FRANCE, Atlas- Stord Deutschland GmbH, KRUGER A/S,WARBUD S.A. Kwota kontraktu: 125 mln EURO w tym VAT 22,5 mln EURO. Termin zakończenia kontraktu r. Stan zaawansowania prac na koniec września br. ok. 10%.

15 Oczyszczalnia Ścieków Czajka Zadanie 2. 2 Modernizacja i rozbudowa Oczyszczalni Ścieków Czajka (termiczna utylizacja osadów ściekowych). Aktualnie trwają prace budowlane: fundamentowe, zbrojenie, betonowanie. Montaż urządzeń obejmujących m in. zainstalowanie 2 pieców fluidalnych przewidziany jest na I połowę 2010r. Przewiduje się że gotowy obiekt zostanie w dniu 30 października 2010r. przejęty protokółem przejęcia zaś 30 grudnia 2010r. po usunięciu przez Wykonawcę stwierdzonych protokółem wykonania ewentualnych usterek zostanie uruchomiony. Od tego momentu biegnie 34 miesięczna przewidziana kontraktem gwarancja.

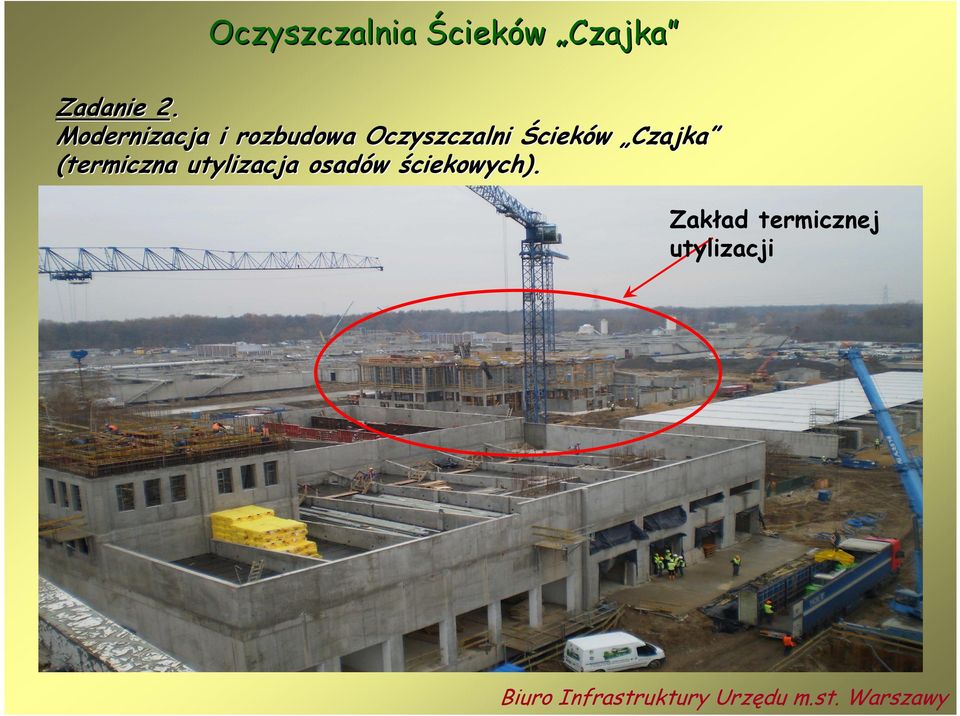

16 Oczyszczalnia Ścieków Czajka Zadanie 2. 2 Modernizacja i rozbudowa Oczyszczalni Ścieków Czajka (termiczna utylizacja osadów ściekowych). Zakład termicznej utylizacji

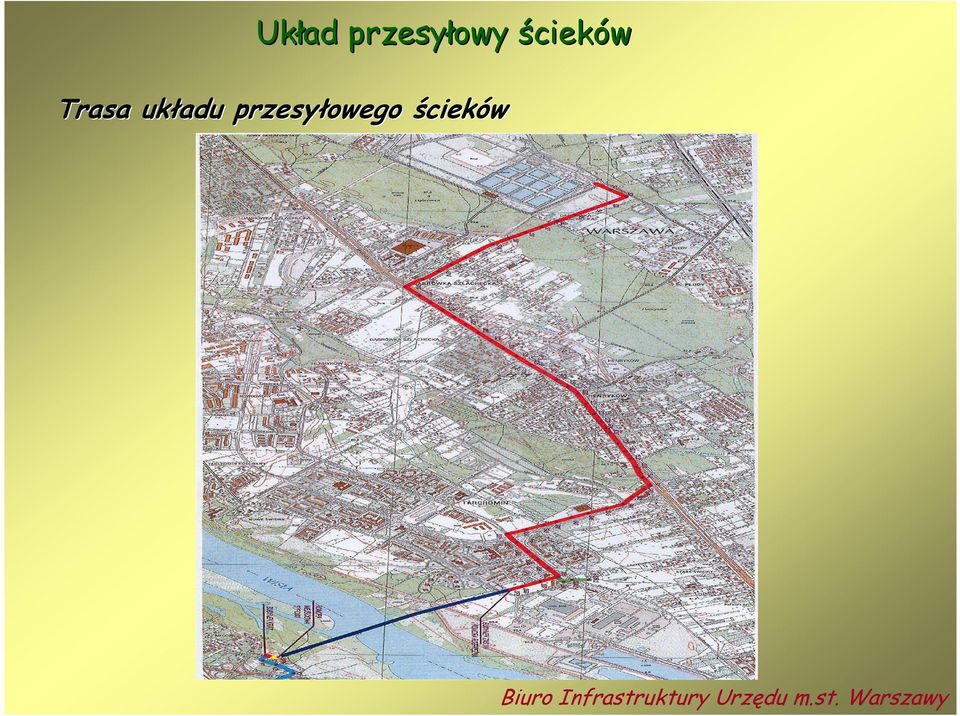

17 Układ przesyłowy ścieków Trasa układu przesyłowego ścieków

18 Układ przesyłowy ścieków Zadanie 3. 3 Budowa systemu kolektorów w przesyłowych z lewobrzeżnej Warszawy do oczyszczalni Czajka. Układ przesyłowy ścieków o długości ok. 8,5 km obejmuje odcinek od włączenia do istniejącej sieci w ul. Marymonckiej (kolektor Burakowski) do komory zbiorczej na terenie OŚ Czajka. Jego realizację początkowo podzielono na dwa etapy. Etap I jest aktualnie w budowie. Data podpisania kontraktu: r. Wykonawca: konsorcjum firm Hydrobudowa 9 S.A. (lider), PRG Metro Sp.z o.o, KWG S.A. Wartość kontraktu: 64,37 mln EURO w tym VAT 11,6 mln EURO. Zakres rzeczowy obejmuje wykonanie kanału DN 2,8m metodą mikrotunelingu o długości 5,7 km. Termin realizacji: r.

19 Układ przesyłowy ścieków Zadanie 3. Budowa systemu kolektorów przesyłowych z lewobrzeżnej Warszawy do oczyszczalni Czajka. Etap II.1 Trwa postępowanie przetargowe na wyłonienie wykonawcy. Zakres rzeczowy obejmuje odcinek od włączenia do kolektora Burakowskiego do budynku krat. Etap II.2 Dokumentacja na ukończeniu. Postępowanie przetargowe planowane jest na grudzień br. lub początek 2010r. Zakres prac obejmie wykonanie syfonu pod Wisłą. o długości 1,3 km 2 rury robocze 1,6 m będą umieszczone w rurze osłonowej o średnicy wewnętrznej 4,5 m. Przewidywana łączne kwota na realizację układu przesyłowego to ok. 140 mln EURO.

20 w budowie Układ przesyłowy ścieków

21 Układ przesyłowy ścieków Przekrój pionowy elementu układu przesyłowego

22 Dziękuj kuję za uwagę. Andrzej Mazurek Marcin Ziniewicz Zespół ds. kanalizacji Wydział Wodociągowo-Kanalizacyjny Biuro Infrastruktury Tel ul. Marszałkowska 77/ Warszawa
