Podstawowe Informacje dla Projektantów nt. Oczyszczalni Ścieków Delfin PRO - 6

Transkrypt

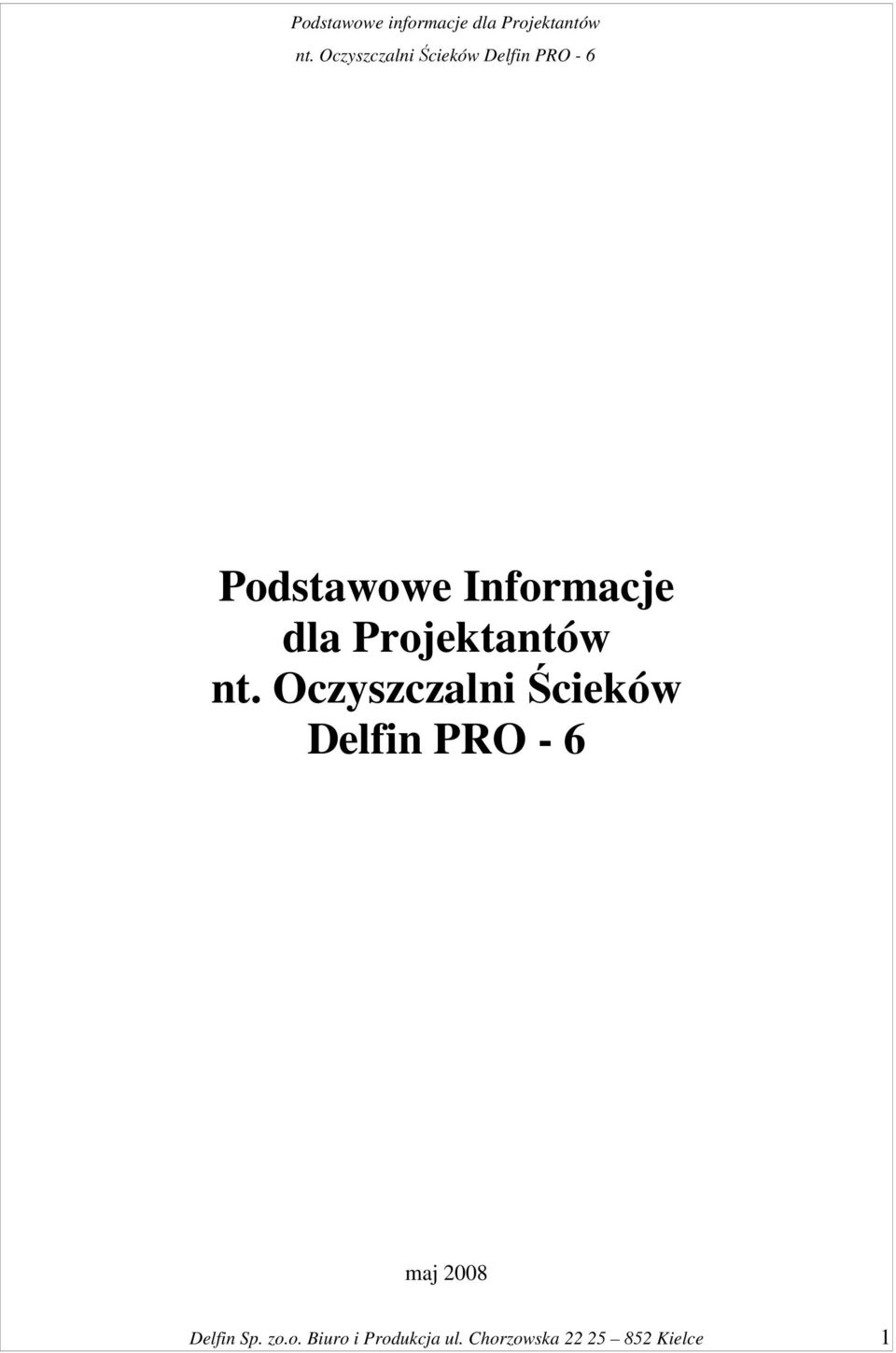

1 Podstawowe Informacje dla Projektantów nt. Oczyszczalni Ścieków Delfin PRO - 6 maj 2008 Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 1

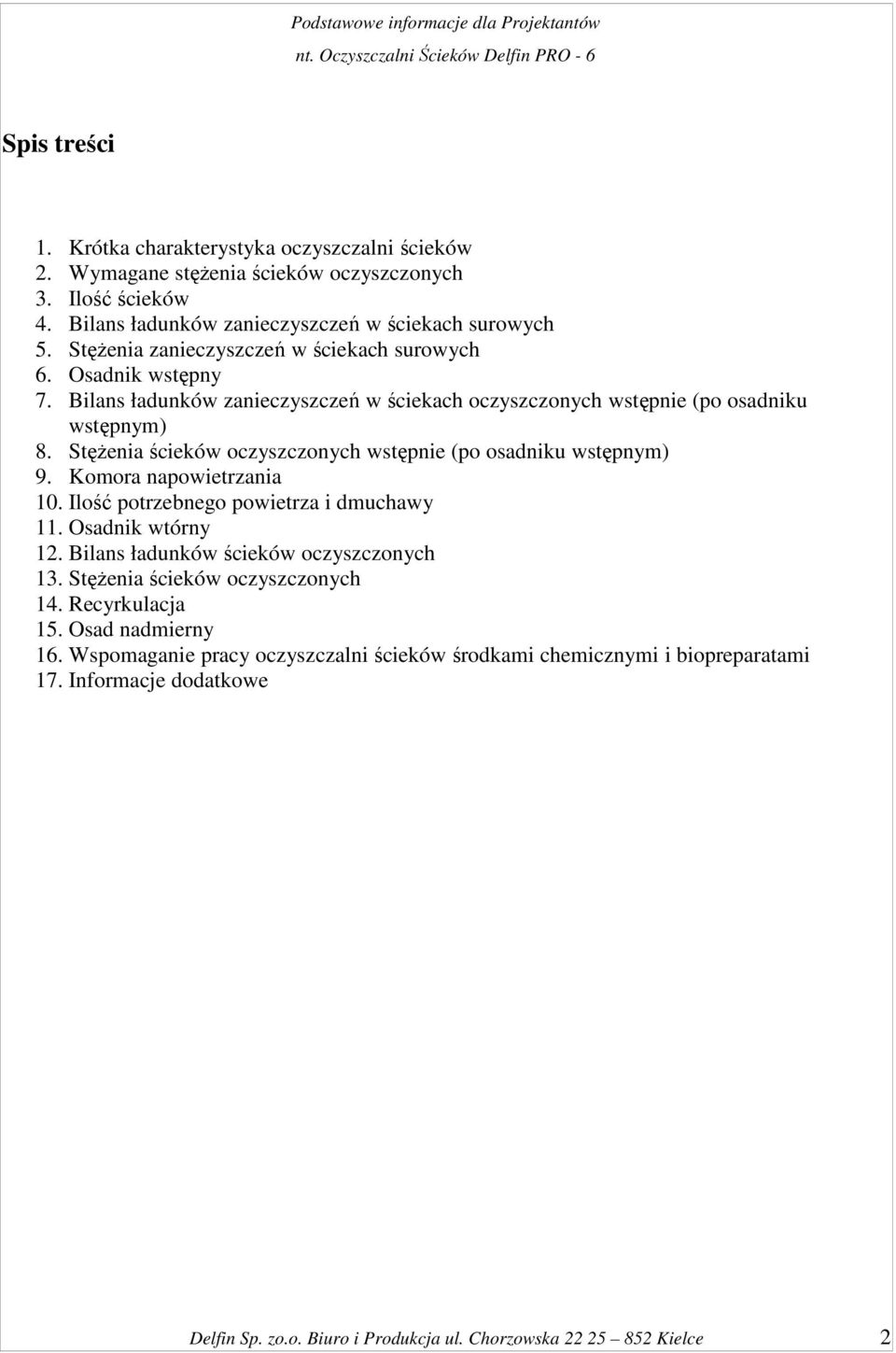

2 Spis treści 1. Krótka charakterystyka oczyszczalni ścieków 2. Wymagane stęŝenia ścieków oczyszczonych 3. Ilość ścieków 4. Bilans ładunków zanieczyszczeń w ściekach surowych 5. StęŜenia zanieczyszczeń w ściekach surowych 6. Osadnik wstępny 7. Bilans ładunków zanieczyszczeń w ściekach oczyszczonych wstępnie (po osadniku wstępnym) 8. StęŜenia ścieków oczyszczonych wstępnie (po osadniku wstępnym) 9. Komora napowietrzania 10. Ilość potrzebnego powietrza i dmuchawy 11. Osadnik wtórny 12. Bilans ładunków ścieków oczyszczonych 13. StęŜenia ścieków oczyszczonych 14. Recyrkulacja 15. Osad nadmierny 16. Wspomaganie pracy oczyszczalni ścieków środkami chemicznymi i biopreparatami 17. Informacje dodatkowe Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 2

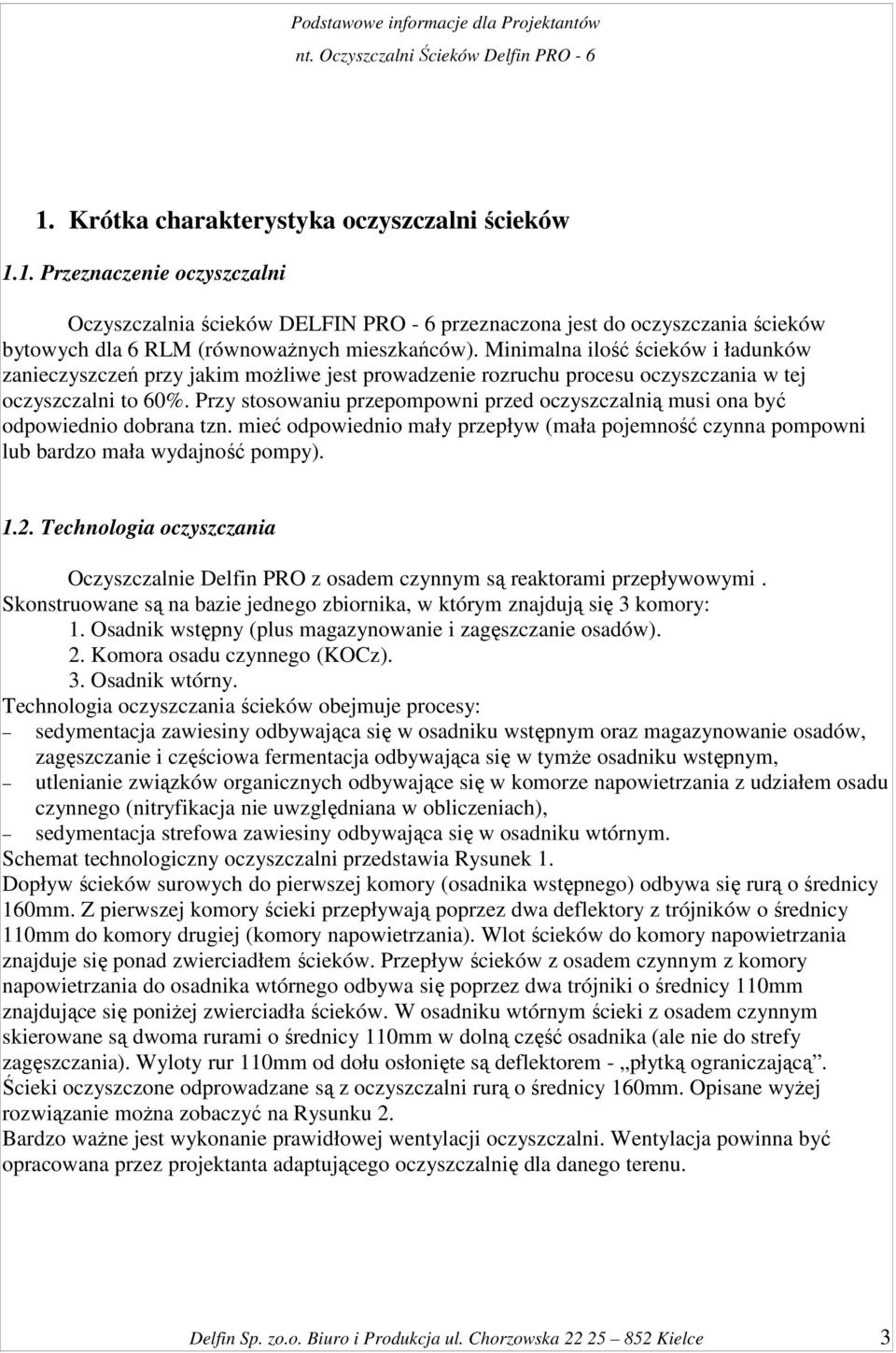

3 1. Krótka charakterystyka oczyszczalni ścieków 1.1. Przeznaczenie oczyszczalni Oczyszczalnia ścieków DELFIN PRO - 6 przeznaczona jest do oczyszczania ścieków bytowych dla 6 RLM (równowaŝnych mieszkańców). Minimalna ilość ścieków i ładunków zanieczyszczeń przy jakim moŝliwe jest prowadzenie rozruchu procesu oczyszczania w tej oczyszczalni to 60%. Przy stosowaniu przepompowni przed oczyszczalnią musi ona być odpowiednio dobrana tzn. mieć odpowiednio mały przepływ (mała pojemność czynna pompowni lub bardzo mała wydajność pompy) Technologia oczyszczania Oczyszczalnie Delfin PRO z osadem czynnym są reaktorami przepływowymi. Skonstruowane są na bazie jednego zbiornika, w którym znajdują się 3 komory: 1. Osadnik wstępny (plus magazynowanie i zagęszczanie osadów). 2. Komora osadu czynnego (KOCz). 3. Osadnik wtórny. Technologia oczyszczania ścieków obejmuje procesy: sedymentacja zawiesiny odbywająca się w osadniku wstępnym oraz magazynowanie osadów, zagęszczanie i częściowa fermentacja odbywająca się w tymŝe osadniku wstępnym, utlenianie związków organicznych odbywające się w komorze napowietrzania z udziałem osadu czynnego (nitryfikacja nie uwzględniana w obliczeniach), sedymentacja strefowa zawiesiny odbywająca się w osadniku wtórnym. Schemat technologiczny oczyszczalni przedstawia Rysunek 1. Dopływ ścieków surowych do pierwszej komory (osadnika wstępnego) odbywa się rurą o średnicy 160mm. Z pierwszej komory ścieki przepływają poprzez dwa deflektory z trójników o średnicy 110mm do komory drugiej (komory napowietrzania). Wlot ścieków do komory napowietrzania znajduje się ponad zwierciadłem ścieków. Przepływ ścieków z osadem czynnym z komory napowietrzania do osadnika wtórnego odbywa się poprzez dwa trójniki o średnicy 110mm znajdujące się poniŝej zwierciadła ścieków. W osadniku wtórnym ścieki z osadem czynnym skierowane są dwoma rurami o średnicy 110mm w dolną część osadnika (ale nie do strefy zagęszczania). Wyloty rur 110mm od dołu osłonięte są deflektorem - płytką ograniczającą. Ścieki oczyszczone odprowadzane są z oczyszczalni rurą o średnicy 160mm. Opisane wyŝej rozwiązanie moŝna zobaczyć na Rysunku 2. Bardzo waŝne jest wykonanie prawidłowej wentylacji oczyszczalni. Wentylacja powinna być opracowana przez projektanta adaptującego oczyszczalnię dla danego terenu. Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 3

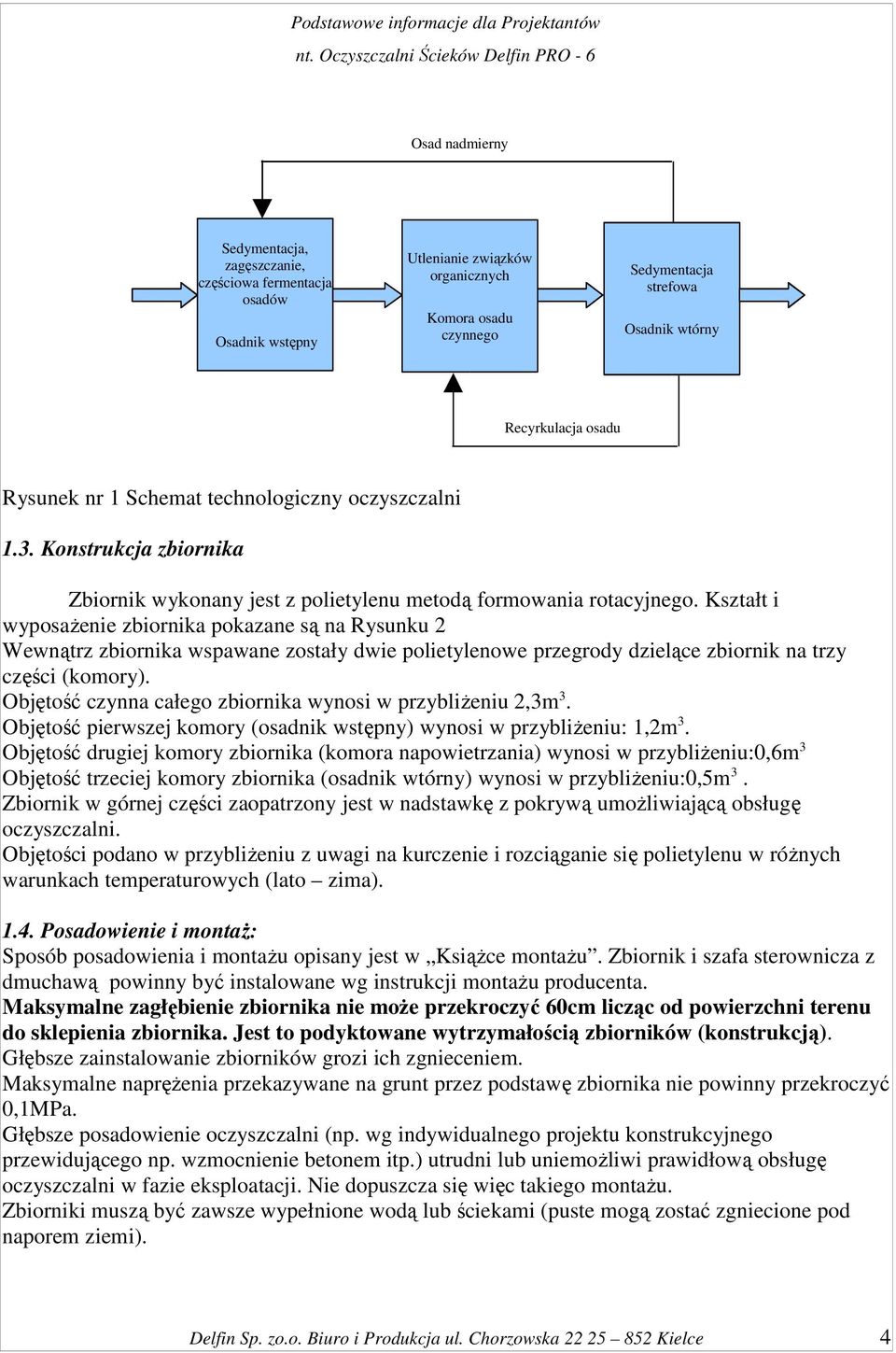

4 Osad nadmierny Sedymentacja, zagęszczanie, częściowa fermentacja osadów Osadnik wstępny Utlenianie związków organicznych Komora osadu czynnego Sedymentacja strefowa Osadnik wtórny Recyrkulacja osadu Rysunek nr 1 Schemat technologiczny oczyszczalni 1.3. Konstrukcja zbiornika Zbiornik wykonany jest z polietylenu metodą formowania rotacyjnego. Kształt i wyposaŝenie zbiornika pokazane są na Rysunku 2 Wewnątrz zbiornika wspawane zostały dwie polietylenowe przegrody dzielące zbiornik na trzy części (komory). Objętość czynna całego zbiornika wynosi w przybliŝeniu 2,3m 3. Objętość pierwszej komory (osadnik wstępny) wynosi w przybliŝeniu: 1,2m 3. Objętość drugiej komory zbiornika (komora napowietrzania) wynosi w przybliŝeniu:0,6m 3 Objętość trzeciej komory zbiornika (osadnik wtórny) wynosi w przybliŝeniu:0,5m 3. Zbiornik w górnej części zaopatrzony jest w nadstawkę z pokrywą umoŝliwiającą obsługę oczyszczalni. Objętości podano w przybliŝeniu z uwagi na kurczenie i rozciąganie się polietylenu w róŝnych warunkach temperaturowych (lato zima) Posadowienie i montaŝ: Sposób posadowienia i montaŝu opisany jest w KsiąŜce montaŝu. Zbiornik i szafa sterownicza z dmuchawą powinny być instalowane wg instrukcji montaŝu producenta. Maksymalne zagłębienie zbiornika nie moŝe przekroczyć 60cm licząc od powierzchni terenu do sklepienia zbiornika. Jest to podyktowane wytrzymałością zbiorników (konstrukcją). Głębsze zainstalowanie zbiorników grozi ich zgnieceniem. Maksymalne napręŝenia przekazywane na grunt przez podstawę zbiornika nie powinny przekroczyć 0,1MPa. Głębsze posadowienie oczyszczalni (np. wg indywidualnego projektu konstrukcyjnego przewidującego np. wzmocnienie betonem itp.) utrudni lub uniemoŝliwi prawidłową obsługę oczyszczalni w fazie eksploatacji. Nie dopuszcza się więc takiego montaŝu. Zbiorniki muszą być zawsze wypełnione wodą lub ściekami (puste mogą zostać zgniecione pod naporem ziemi). Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 4

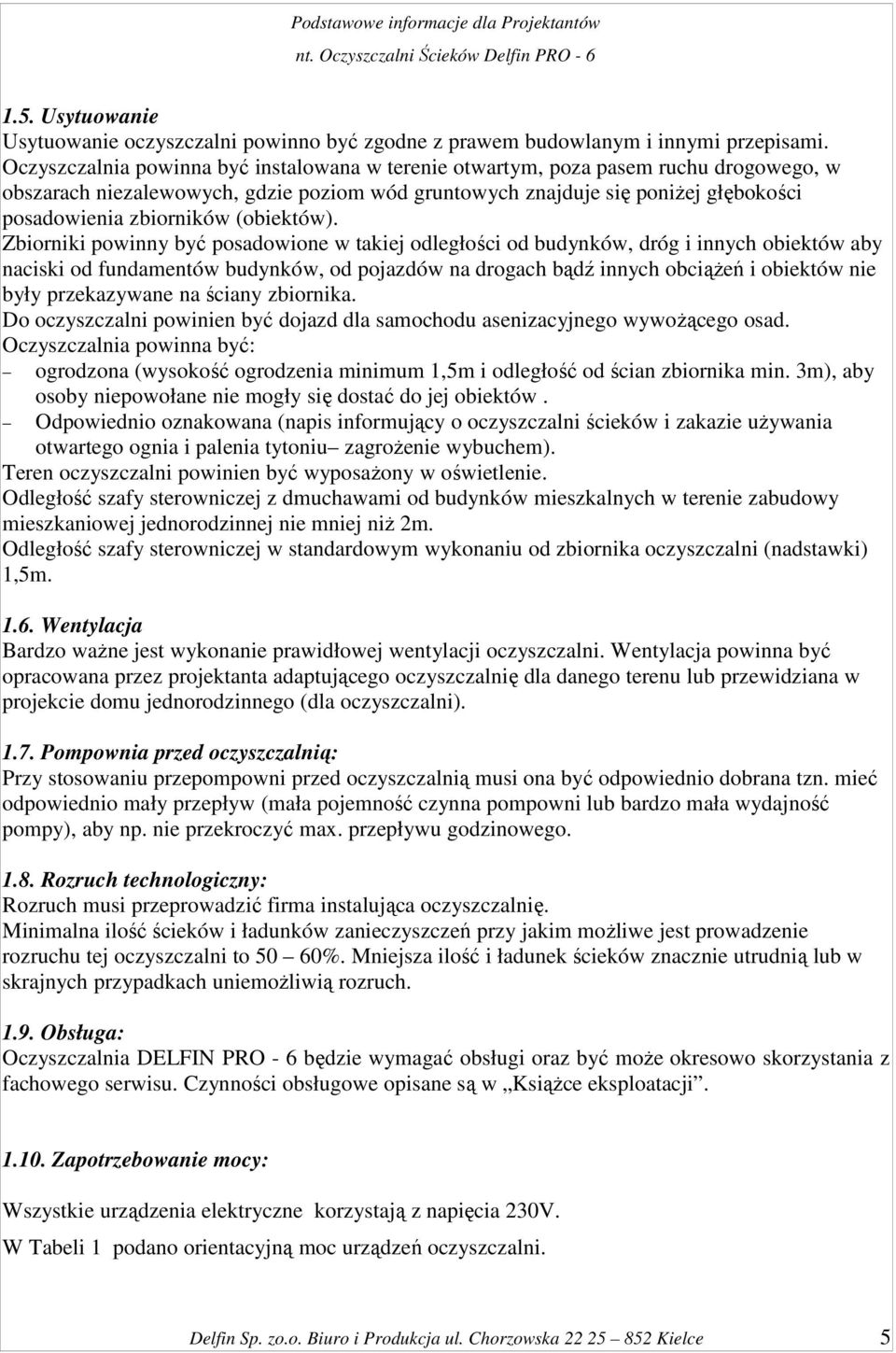

5 1.5. Usytuowanie Usytuowanie oczyszczalni powinno być zgodne z prawem budowlanym i innymi przepisami. Oczyszczalnia powinna być instalowana w terenie otwartym, poza pasem ruchu drogowego, w obszarach niezalewowych, gdzie poziom wód gruntowych znajduje się poniŝej głębokości posadowienia zbiorników (obiektów). Zbiorniki powinny być posadowione w takiej odległości od budynków, dróg i innych obiektów aby naciski od fundamentów budynków, od pojazdów na drogach bądź innych obciąŝeń i obiektów nie były przekazywane na ściany zbiornika. Do oczyszczalni powinien być dojazd dla samochodu asenizacyjnego wywoŝącego osad. Oczyszczalnia powinna być: ogrodzona (wysokość ogrodzenia minimum 1,5m i odległość od ścian zbiornika min. 3m), aby osoby niepowołane nie mogły się dostać do jej obiektów. Odpowiednio oznakowana (napis informujący o oczyszczalni ścieków i zakazie uŝywania otwartego ognia i palenia tytoniu zagroŝenie wybuchem). Teren oczyszczalni powinien być wyposaŝony w oświetlenie. Odległość szafy sterowniczej z dmuchawami od budynków mieszkalnych w terenie zabudowy mieszkaniowej jednorodzinnej nie mniej niŝ 2m. Odległość szafy sterowniczej w standardowym wykonaniu od zbiornika oczyszczalni (nadstawki) 1,5m Wentylacja Bardzo waŝne jest wykonanie prawidłowej wentylacji oczyszczalni. Wentylacja powinna być opracowana przez projektanta adaptującego oczyszczalnię dla danego terenu lub przewidziana w projekcie domu jednorodzinnego (dla oczyszczalni) Pompownia przed oczyszczalnią: Przy stosowaniu przepompowni przed oczyszczalnią musi ona być odpowiednio dobrana tzn. mieć odpowiednio mały przepływ (mała pojemność czynna pompowni lub bardzo mała wydajność pompy), aby np. nie przekroczyć max. przepływu godzinowego Rozruch technologiczny: Rozruch musi przeprowadzić firma instalująca oczyszczalnię. Minimalna ilość ścieków i ładunków zanieczyszczeń przy jakim moŝliwe jest prowadzenie rozruchu tej oczyszczalni to 50 60%. Mniejsza ilość i ładunek ścieków znacznie utrudnią lub w skrajnych przypadkach uniemoŝliwią rozruch Obsługa: Oczyszczalnia DELFIN PRO - 6 będzie wymagać obsługi oraz być moŝe okresowo skorzystania z fachowego serwisu. Czynności obsługowe opisane są w KsiąŜce eksploatacji Zapotrzebowanie mocy: Wszystkie urządzenia elektryczne korzystają z napięcia 230V. W Tabeli 1 podano orientacyjną moc urządzeń oczyszczalni. Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 5

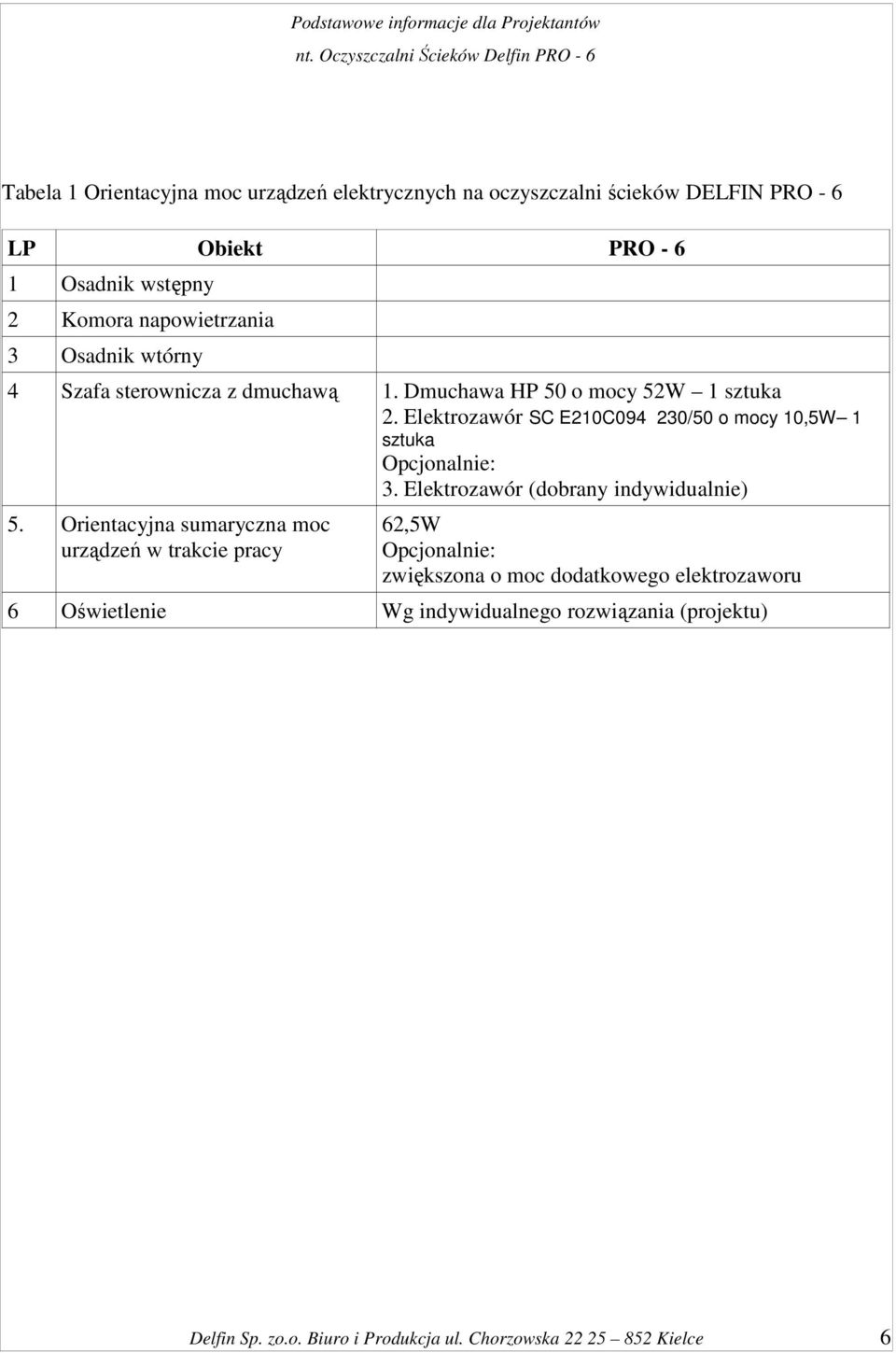

6 Tabela 1 Orientacyjna moc urządzeń elektrycznych na oczyszczalni ścieków DELFIN PRO - 6 LP Obiekt PRO Osadnik wstępny 2 Komora napowietrzania 3 Osadnik wtórny 4 Szafa sterownicza z dmuchawą 1. Dmuchawa HP 50 o mocy 52W 1 sztuka 2. Elektrozawór SC E210C /50 o mocy 10,5W 1 sztuka Opcjonalnie: 3. Elektrozawór (dobrany indywidualnie) 5. Orientacyjna sumaryczna moc urządzeń w trakcie pracy 62,5W Opcjonalnie: zwiększona o moc dodatkowego elektrozaworu 6 Oświetlenie Wg indywidualnego rozwiązania (projektu) Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 6

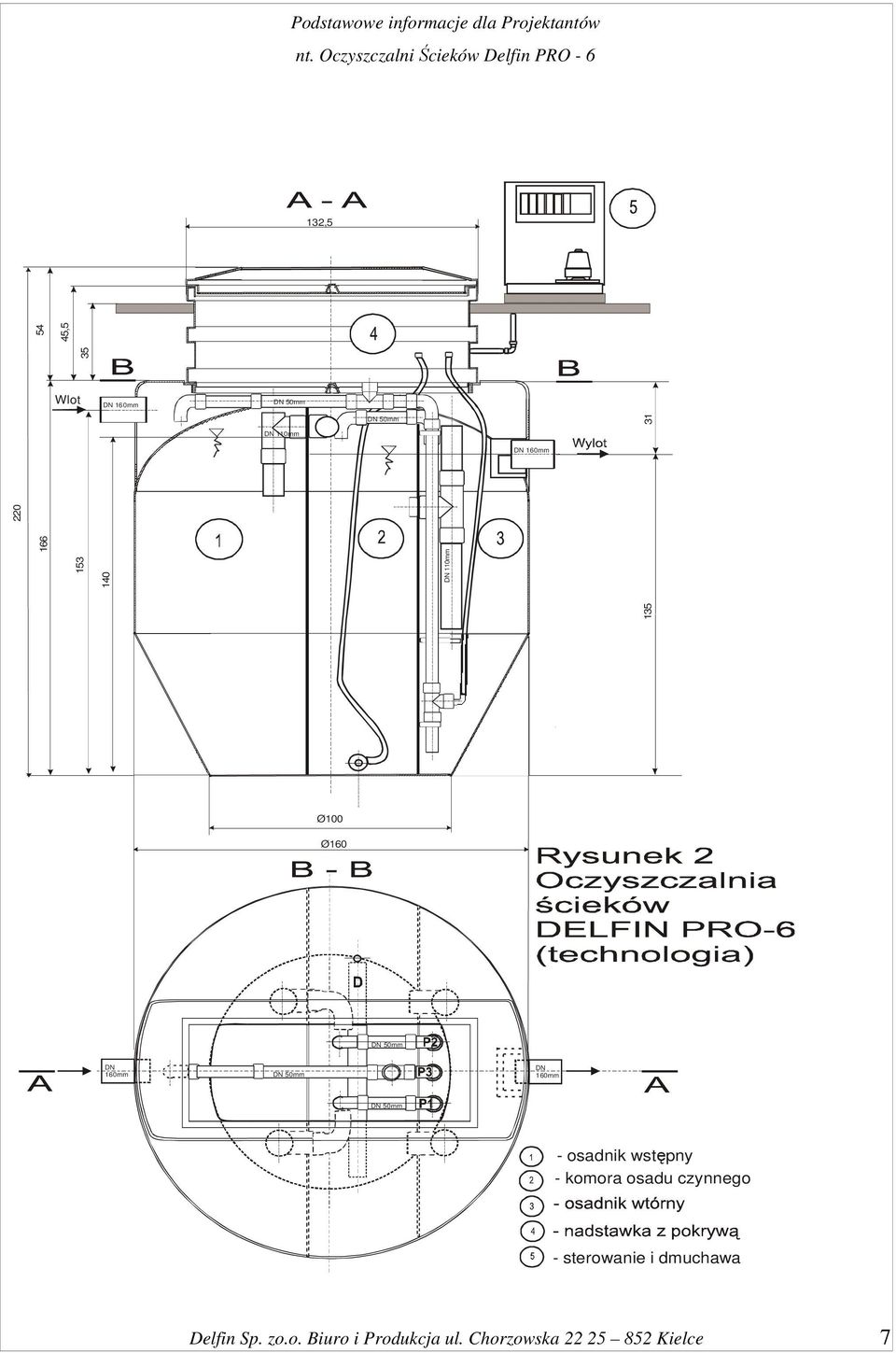

7 132, ,5 Wlot DN 160mm DN 50mm DN 110mm DN 50mm DN 110mm DN 160mm Ø100 Ø160 DN 50mm DN 160mm DN 50mm DN 160mm DN 50mm - osadnik wstępny - komora osadu czynnego - sterowanie i dmuchawa Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 7

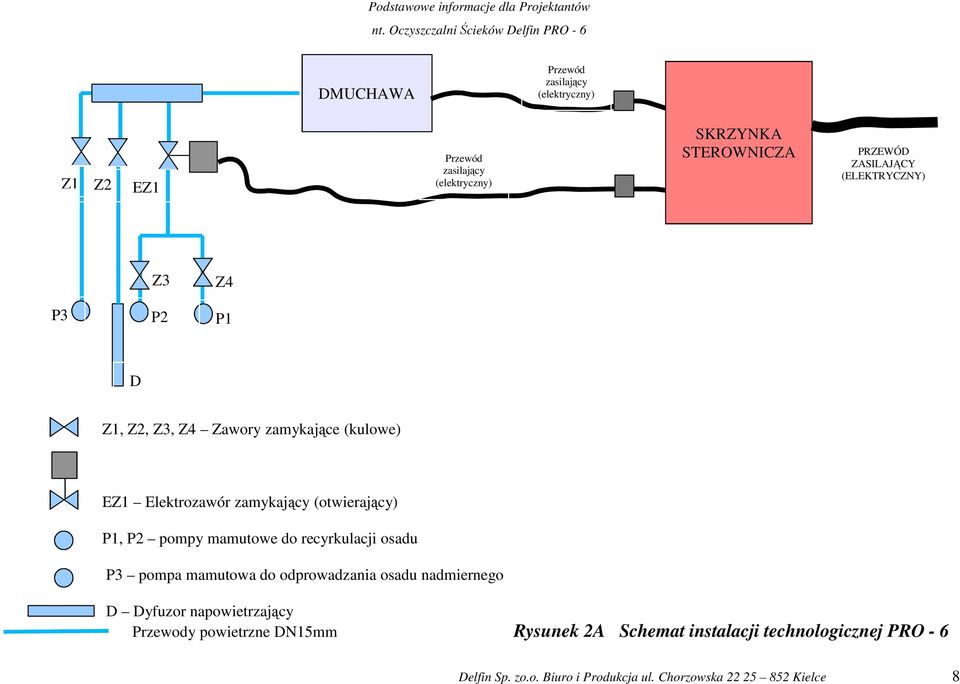

8 Rozdzielacz DMUCHAWA Przewód zasilający (elektryczny) Z1 Z2 EZ1 Przewód zasilający (elektryczny) SKRZYNKA STEROWNICZA PRZEWÓD ZASILAJĄCY (ELEKTRYCZNY) P3 Z3 P2 Z4 P1 D Z1, Z2, Z3, Z4 Zawory zamykające (kulowe) EZ1 Elektrozawór zamykający (otwierający) P1, P2 pompy mamutowe do recyrkulacji osadu P3 pompa mamutowa do odprowadzania osadu nadmiernego D Dyfuzor napowietrzający Przewody powietrzne DN15mm Rysunek 2A Schemat instalacji technologicznej PRO - 6 Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 8

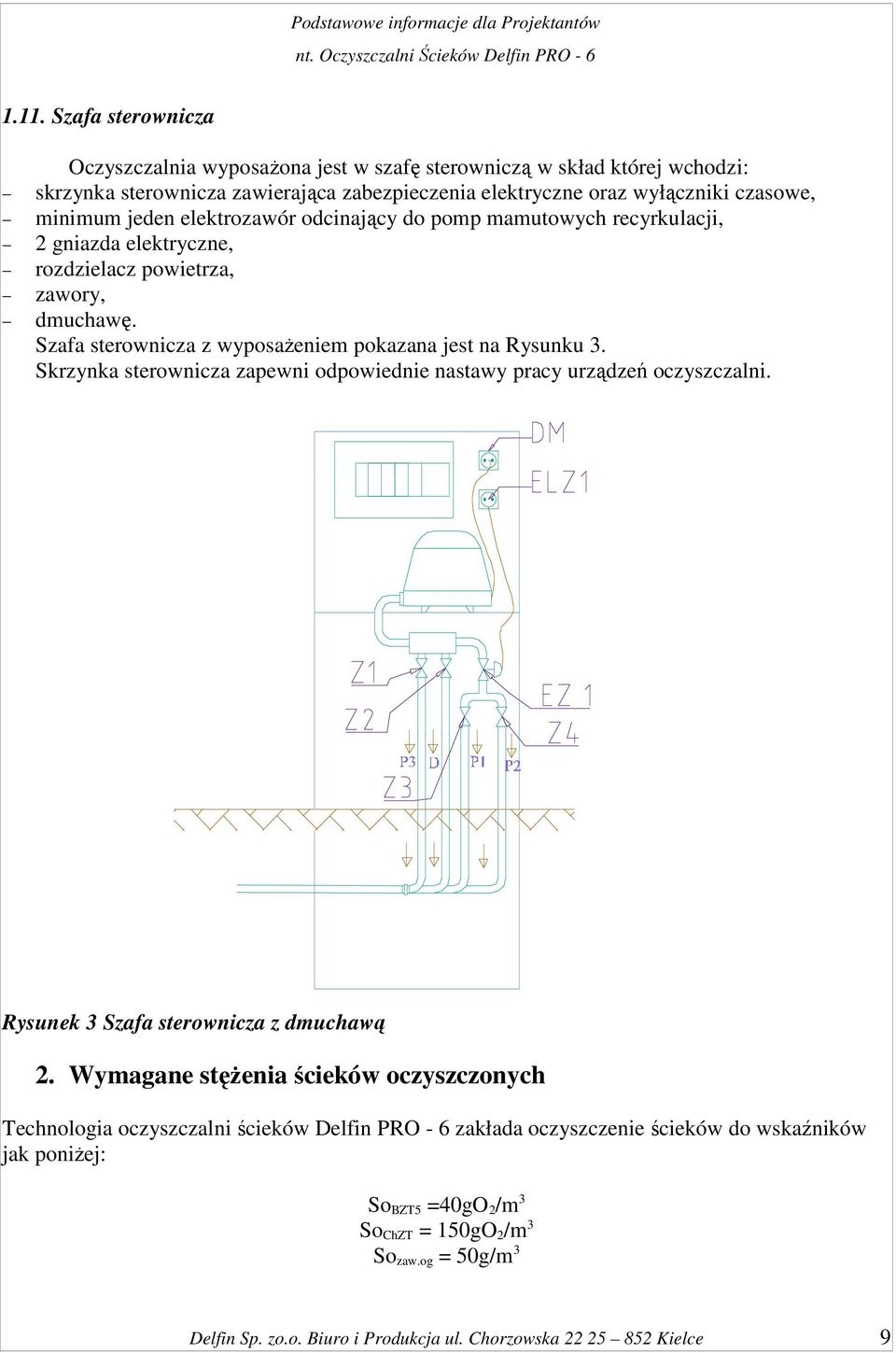

9 1.11. Szafa sterownicza Oczyszczalnia wyposaŝona jest w szafę sterowniczą w skład której wchodzi: skrzynka sterownicza zawierająca zabezpieczenia elektryczne oraz wyłączniki czasowe, minimum jeden elektrozawór odcinający do pomp mamutowych recyrkulacji, 2 gniazda elektryczne, rozdzielacz powietrza, zawory, dmuchawę. Szafa sterownicza z wyposaŝeniem pokazana jest na Rysunku 3. Skrzynka sterownicza zapewni odpowiednie nastawy pracy urządzeń oczyszczalni. Rysunek 3 Szafa sterownicza z dmuchawą 2. Wymagane stęŝenia ścieków oczyszczonych Technologia oczyszczalni ścieków Delfin PRO - 6 zakłada oczyszczenie ścieków do wskaźników jak poniŝej: So BZT5 =40gO 2 /m 3 So ChZT = 150gO 2 /m 3 So zaw.og = 50g/m 3 Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 9

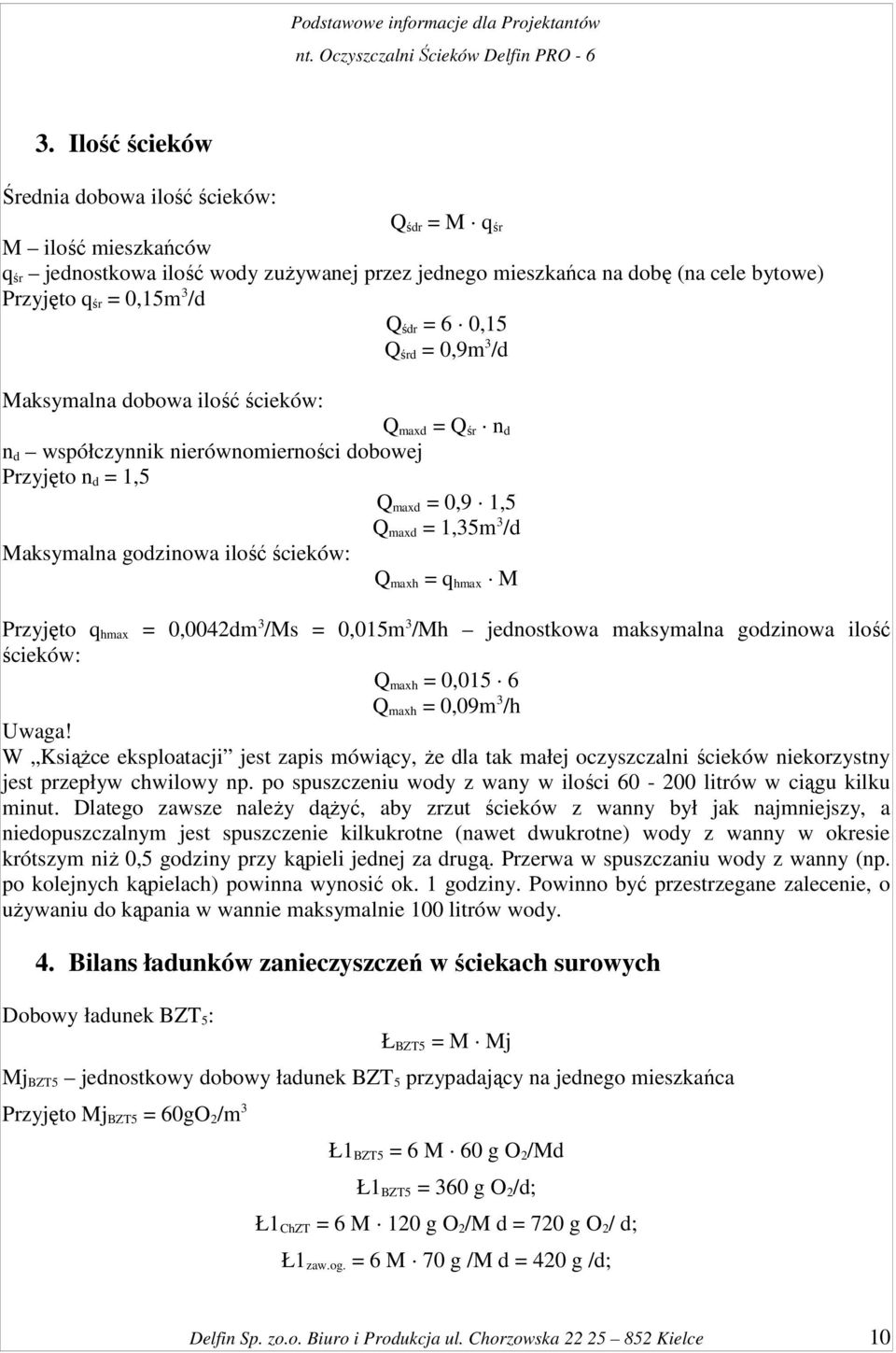

10 3. Ilość ścieków Średnia dobowa ilość ścieków: Q śdr = M q śr M ilość mieszkańców q śr jednostkowa ilość wody zuŝywanej przez jednego mieszkańca na dobę (na cele bytowe) Przyjęto q śr = 0,15m 3 /d Q śdr = 6 0,15 Q śrd = 0,9m 3 /d Maksymalna dobowa ilość ścieków: Q maxd = Q śr n d n d współczynnik nierównomierności dobowej Przyjęto n d = 1,5 Q maxd = 0,9 1,5 Q maxd = 1,35m 3 /d Maksymalna godzinowa ilość ścieków: Q maxh = q hmax M Przyjęto q hmax = 0,0042dm 3 /Ms = 0,015m 3 /Mh jednostkowa maksymalna godzinowa ilość ścieków: Q maxh = 0,015 6 Q maxh = 0,09m 3 /h Uwaga! W KsiąŜce eksploatacji jest zapis mówiący, Ŝe dla tak małej oczyszczalni ścieków niekorzystny jest przepływ chwilowy np. po spuszczeniu wody z wany w ilości litrów w ciągu kilku minut. Dlatego zawsze naleŝy dąŝyć, aby zrzut ścieków z wanny był jak najmniejszy, a niedopuszczalnym jest spuszczenie kilkukrotne (nawet dwukrotne) wody z wanny w okresie krótszym niŝ 0,5 godziny przy kąpieli jednej za drugą. Przerwa w spuszczaniu wody z wanny (np. po kolejnych kąpielach) powinna wynosić ok. 1 godziny. Powinno być przestrzegane zalecenie, o uŝywaniu do kąpania w wannie maksymalnie 100 litrów wody. 4. Bilans ładunków zanieczyszczeń w ściekach surowych Dobowy ładunek BZT 5 : Ł BZT5 = M Mj Mj BZT5 jednostkowy dobowy ładunek BZT 5 przypadający na jednego mieszkańca Przyjęto Mj BZT5 = 60gO 2 /m 3 Ł1 BZT5 = 6 M 60 g O 2 /Md Ł1 BZT5 = 360 g O 2 /d; Ł1 ChZT = 6 M 120 g O 2 /M d = 720 g O 2 / d; Ł1 zaw.og. = 6 M 70 g /M d = 420 g /d; Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 10

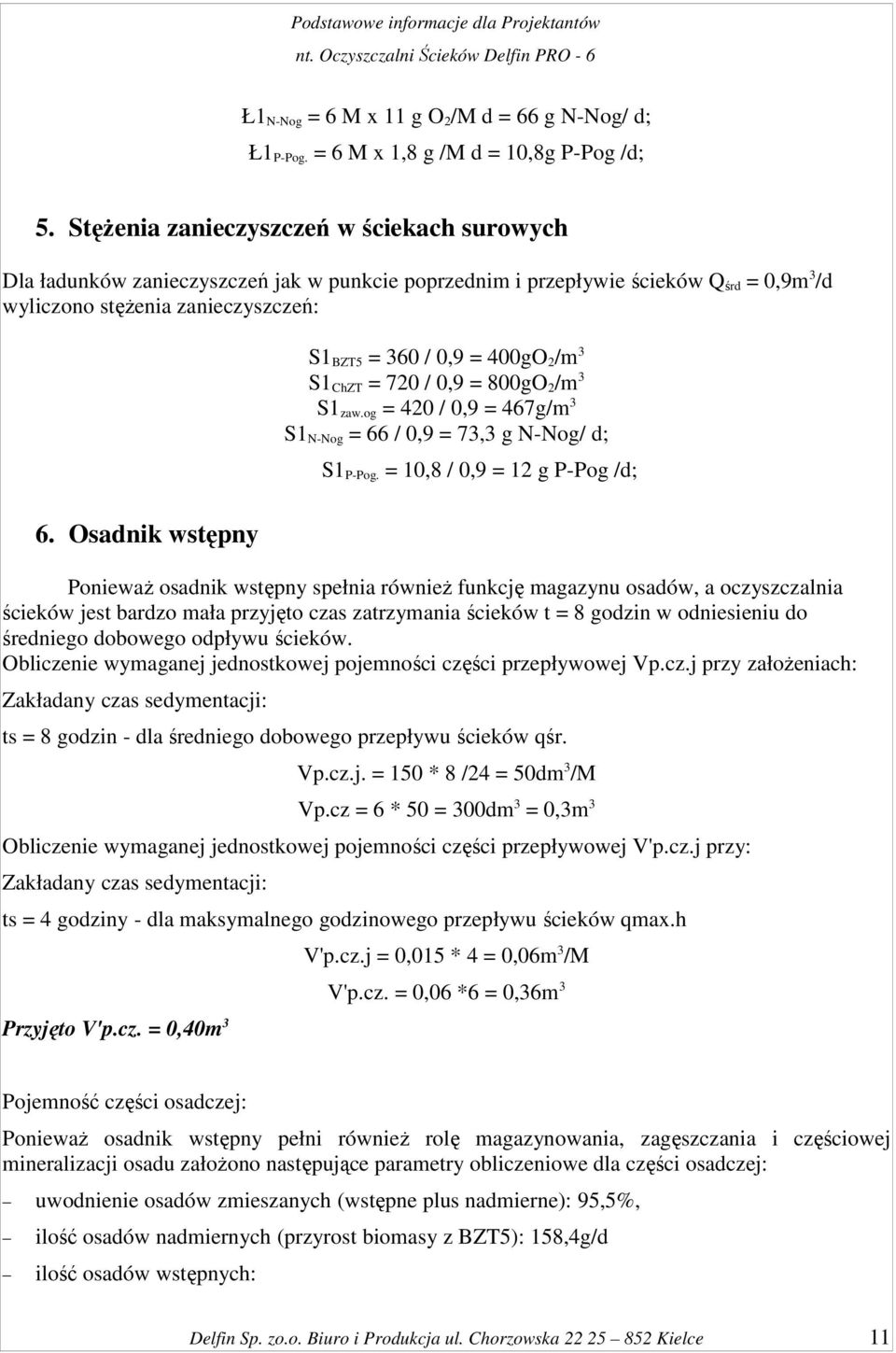

11 Ł1 N-Nog = 6 M x 11 g O 2 /M d = 66 g N-Nog/ d; Ł1 P-Pog. = 6 M x 1,8 g /M d = 10,8g P-Pog /d; 5. StęŜenia zanieczyszczeń w ściekach surowych Dla ładunków zanieczyszczeń jak w punkcie poprzednim i przepływie ścieków Q śrd = 0,9m 3 /d wyliczono stęŝenia zanieczyszczeń: 6. Osadnik wstępny S1 BZT5 = 360 / 0,9 = 400gO 2 /m 3 S1 ChZT = 720 / 0,9 = 800gO 2 /m 3 S1 zaw.og = 420 / 0,9 = 467g/m 3 S1 N-Nog = 66 / 0,9 = 73,3 g N-Nog/ d; S1 P-Pog. = 10,8 / 0,9 = 12 g P-Pog /d; PoniewaŜ osadnik wstępny spełnia równieŝ funkcję magazynu osadów, a oczyszczalnia ścieków jest bardzo mała przyjęto czas zatrzymania ścieków t = 8 godzin w odniesieniu do średniego dobowego odpływu ścieków. Obliczenie wymaganej jednostkowej pojemności części przepływowej Vp.cz.j przy załoŝeniach: Zakładany czas sedymentacji: ts = 8 godzin - dla średniego dobowego przepływu ścieków qśr. Vp.cz.j. = 150 * 8 /24 = 50dm 3 /M Vp.cz = 6 * 50 = 300dm 3 = 0,3m 3 Obliczenie wymaganej jednostkowej pojemności części przepływowej V'p.cz.j przy: Zakładany czas sedymentacji: ts = 4 godziny - dla maksymalnego godzinowego przepływu ścieków qmax.h Przyjęto V'p.cz. = 0,40m 3 V'p.cz.j = 0,015 * 4 = 0,06m 3 /M V'p.cz. = 0,06 *6 = 0,36m 3 Pojemność części osadczej: PoniewaŜ osadnik wstępny pełni równieŝ rolę magazynowania, zagęszczania i częściowej mineralizacji osadu załoŝono następujące parametry obliczeniowe dla części osadczej: uwodnienie osadów zmieszanych (wstępne plus nadmierne): 95,5%, ilość osadów nadmiernych (przyrost biomasy z BZT5): 158,4g/d ilość osadów wstępnych: Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 11

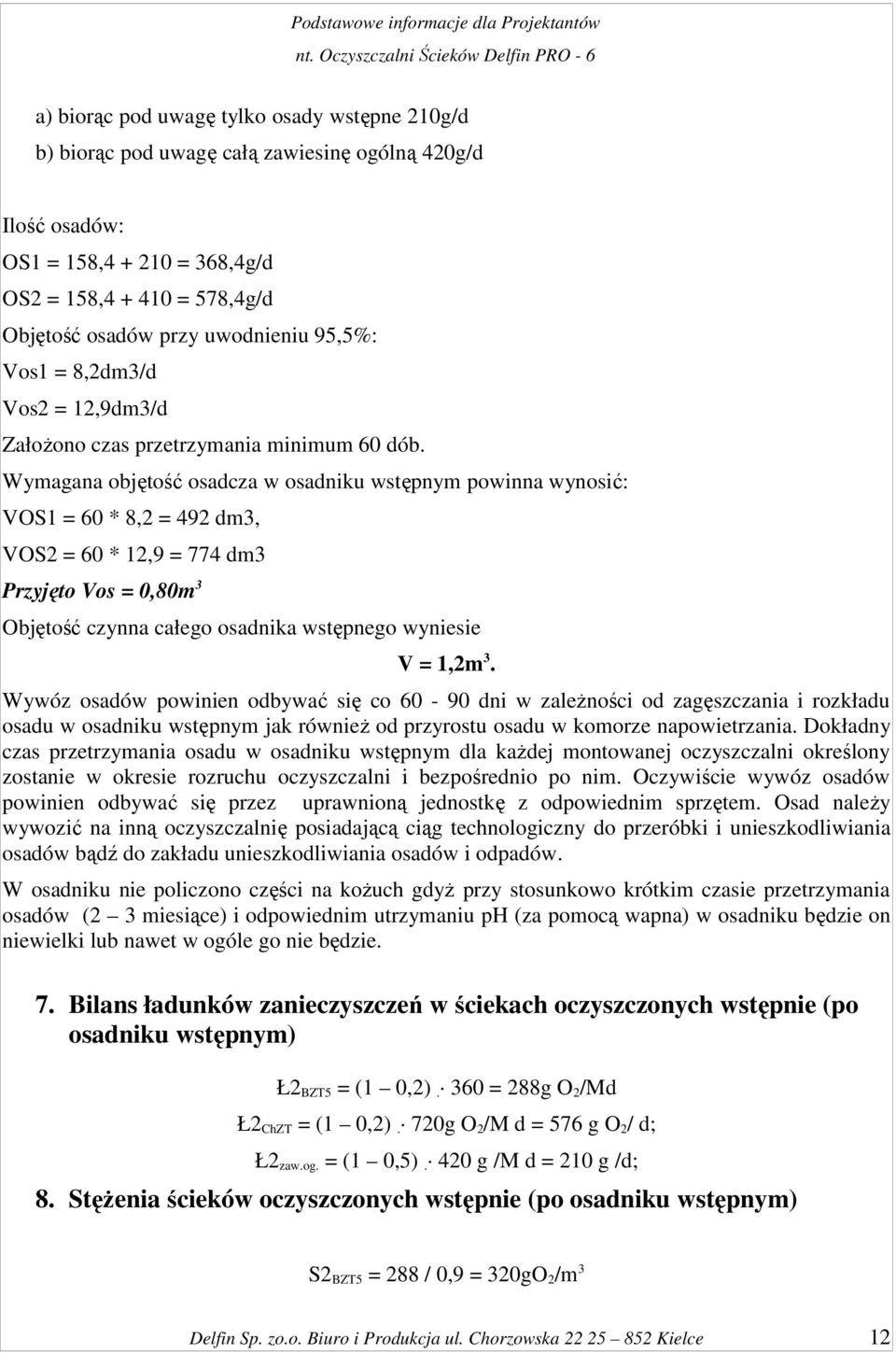

12 a) biorąc pod uwagę tylko osady wstępne 210g/d b) biorąc pod uwagę całą zawiesinę ogólną 420g/d Ilość osadów: OS1 = 158, = 368,4g/d OS2 = 158, = 578,4g/d Objętość osadów przy uwodnieniu 95,5%: Vos1 = 8,2dm3/d Vos2 = 12,9dm3/d ZałoŜono czas przetrzymania minimum 60 dób. Wymagana objętość osadcza w osadniku wstępnym powinna wynosić: VOS1 = 60 * 8,2 = 492 dm3, VOS2 = 60 * 12,9 = 774 dm3 Przyjęto Vos = 0,80m 3 Objętość czynna całego osadnika wstępnego wyniesie V = 1,2m 3. Wywóz osadów powinien odbywać się co dni w zaleŝności od zagęszczania i rozkładu osadu w osadniku wstępnym jak równieŝ od przyrostu osadu w komorze napowietrzania. Dokładny czas przetrzymania osadu w osadniku wstępnym dla kaŝdej montowanej oczyszczalni określony zostanie w okresie rozruchu oczyszczalni i bezpośrednio po nim. Oczywiście wywóz osadów powinien odbywać się przez uprawnioną jednostkę z odpowiednim sprzętem. Osad naleŝy wywozić na inną oczyszczalnię posiadającą ciąg technologiczny do przeróbki i unieszkodliwiania osadów bądź do zakładu unieszkodliwiania osadów i odpadów. W osadniku nie policzono części na koŝuch gdyŝ przy stosunkowo krótkim czasie przetrzymania osadów (2 3 miesiące) i odpowiednim utrzymaniu ph (za pomocą wapna) w osadniku będzie on niewielki lub nawet w ogóle go nie będzie. 7. Bilans ładunków zanieczyszczeń w ściekach oczyszczonych wstępnie (po osadniku wstępnym) Ł2 BZT5 = (1 0,2). 360 = 288g O 2 /Md Ł2 ChZT = (1 0,2). 720g O 2 /M d = 576 g O 2 / d; Ł2 zaw.og. = (1 0,5). 420 g /M d = 210 g /d; 8. StęŜenia ścieków oczyszczonych wstępnie (po osadniku wstępnym) S2 BZT5 = 288 / 0,9 = 320gO 2 /m 3 Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 12

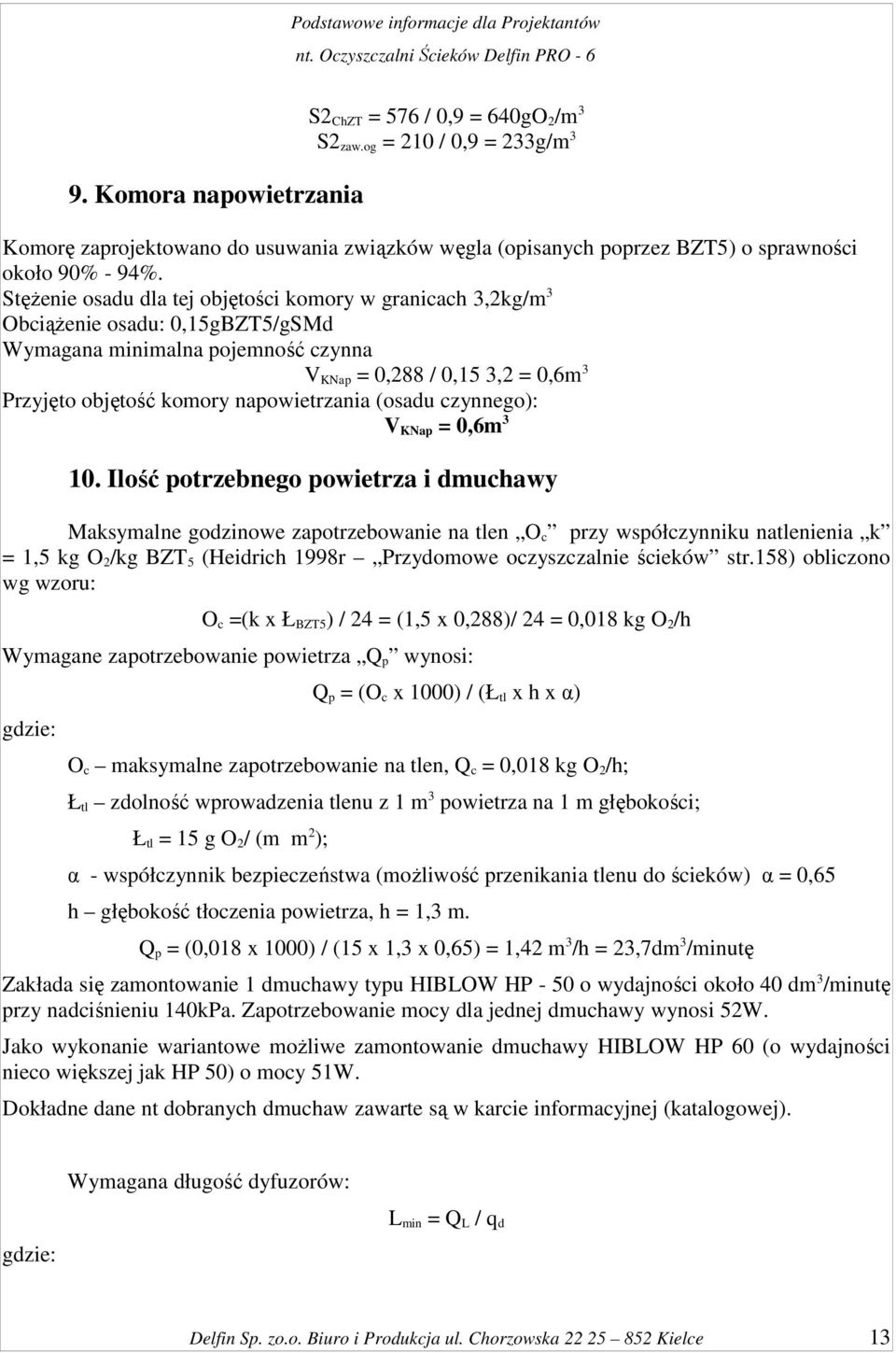

13 9. Komora napowietrzania S2 ChZT = 576 / 0,9 = 640gO 2 /m 3 S2 zaw.og = 210 / 0,9 = 233g/m 3 Komorę zaprojektowano do usuwania związków węgla (opisanych poprzez BZT5) o sprawności około 90% - 94%. StęŜenie osadu dla tej objętości komory w granicach 3,2kg/m 3 ObciąŜenie osadu: 0,15gBZT5/gSMd Wymagana minimalna pojemność czynna V KNap = 0,288 / 0,15 3,2 = 0,6m 3 Przyjęto objętość komory napowietrzania (osadu czynnego): V KNap = 0,6m Ilość potrzebnego powietrza i dmuchawy Maksymalne godzinowe zapotrzebowanie na tlen O c przy współczynniku natlenienia k = 1,5 kg O 2 /kg BZT 5 (Heidrich 1998r Przydomowe oczyszczalnie ścieków str.158) obliczono wg wzoru: O c =(k x Ł BZT5 ) / 24 = (1,5 x 0,288)/ 24 = 0,018 kg O 2 /h Wymagane zapotrzebowanie powietrza Q p wynosi: gdzie: Q p = (O c x 1000) / (Ł tl x h x α) O c maksymalne zapotrzebowanie na tlen, Q c = 0,018 kg O 2 /h; Ł tl zdolność wprowadzenia tlenu z 1 m 3 powietrza na 1 m głębokości; Ł tl = 15 g O 2 / (m m 2 ); α - współczynnik bezpieczeństwa (moŝliwość przenikania tlenu do ścieków) α = 0,65 h głębokość tłoczenia powietrza, h = 1,3 m. Q p = (0,018 x 1000) / (15 x 1,3 x 0,65) = 1,42 m 3 /h = 23,7dm 3 /minutę Zakłada się zamontowanie 1 dmuchawy typu HIBLOW HP - 50 o wydajności około 40 dm 3 /minutę przy nadciśnieniu 140kPa. Zapotrzebowanie mocy dla jednej dmuchawy wynosi 52W. Jako wykonanie wariantowe moŝliwe zamontowanie dmuchawy HIBLOW HP 60 (o wydajności nieco większej jak HP 50) o mocy 51W. Dokładne dane nt dobranych dmuchaw zawarte są w karcie informacyjnej (katalogowej). Wymagana długość dyfuzorów: gdzie: L min = Q L / q d Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 13

14 q d = 2 m 3 / (m h) - przepływ powietrza przez dyfuzor rurowy L = 1,42 / 2 =0,71 m Zakłada się zamontowanie jednego dyfuzora długości 0,8m. Dobrano dyfuzory rurowe AKWATECH GJ RT 32/800/B balastowany o parametrach: długość dyfuzora 800mm, średnica dyfuzora 32mm, inne parametry w karcie informacyjnej (katalogowej) Dobrany dyfuzor moŝe być łatwo wyjmowany gdyŝ nie jest mocowany do dna. MoŜna więc niemal w kaŝdej chwili wyjąć go np. w celu przepłukana membrany. Dane nt. dobranego dyfuzora moŝna znaleźć w karcie katalogowej producenta. Dyfuzory oprócz napowietrzania mają za zadanie mieszanie ścieków i osadu czynnego. 11. Osadnik wtórny Wymagana pojemność czynna przepływowa z uwagi na czas przetrzymania: V KNap =. 3,5. 0,09 = 0,32m 3 Objętość osadnika wtórnego wyniesie: V = 0,5m 3 Indeks osadu w komorze napowietrzania zakłada się na poziomie I = (max 200)cm 3 /g Odpływ ścieków oczyszczonych z osadnika wtórnego następuje poprzez przelew. Przelew zabezpieczony jest deflektorem. 12 Bilans ładunków ścieków oczyszczonych Parametry dobrane dla osadu czynnego pozwalają na załoŝenie stopnia usuwania BZT5 na poziomie 90% -94%. W obliczeniach poniŝszych przyjęto 90% z uwagi na bardzo małą wielkość oczyszczalni, a co za tym idzie moŝliwość większego wpływu nierównomierności dopływu ścieków na końcowy efekt oczyszczania. Zakładany stopień usuwania ChZT przyjęto na poziomie 80%. Usuwanie zawiesin w osadniku wtórnym przyjęto na poziomie 98,5%. Ł3 BZT5 = (1 0,90). 288 = 28,8g O 2 /Md Ł3 ChZT = (1 0,80). 576 = 115,2g O 2 / d; Ładunek zawiesin obliczony będzie w oparciu o stęŝenie wyliczone w kolejnym rozdziale: Ł3 zaw.og. = 48. 0,9 = 43,2 g /d; Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 14

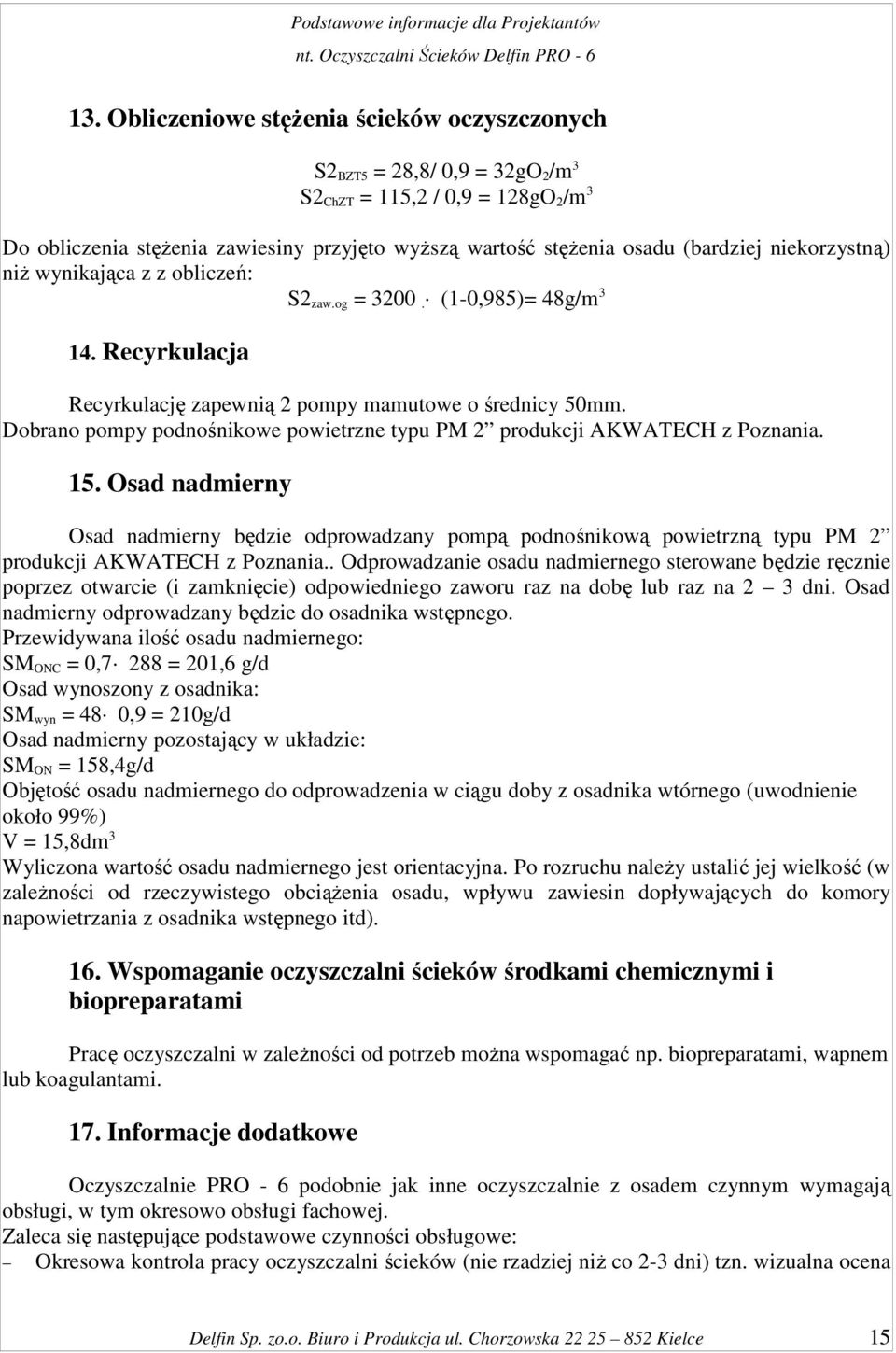

15 13. Obliczeniowe stęŝenia ścieków oczyszczonych S2 BZT5 = 28,8/ 0,9 = 32gO 2 /m 3 S2 ChZT = 115,2 / 0,9 = 128gO 2 /m 3 Do obliczenia stęŝenia zawiesiny przyjęto wyŝszą wartość stęŝenia osadu (bardziej niekorzystną) niŝ wynikająca z z obliczeń: S2 zaw.og = (1-0,985)= 48g/m Recyrkulacja Recyrkulację zapewnią 2 pompy mamutowe o średnicy 50mm. Dobrano pompy podnośnikowe powietrzne typu PM 2 produkcji AKWATECH z Poznania. 15. Osad nadmierny Osad nadmierny będzie odprowadzany pompą podnośnikową powietrzną typu PM 2 produkcji AKWATECH z Poznania.. Odprowadzanie osadu nadmiernego sterowane będzie ręcznie poprzez otwarcie (i zamknięcie) odpowiedniego zaworu raz na dobę lub raz na 2 3 dni. Osad nadmierny odprowadzany będzie do osadnika wstępnego. Przewidywana ilość osadu nadmiernego: SM ONC = 0,7 288 = 201,6 g/d Osad wynoszony z osadnika: SM wyn = 48 0,9 = 210g/d Osad nadmierny pozostający w układzie: SM ON = 158,4g/d Objętość osadu nadmiernego do odprowadzenia w ciągu doby z osadnika wtórnego (uwodnienie około 99%) V = 15,8dm 3 Wyliczona wartość osadu nadmiernego jest orientacyjna. Po rozruchu naleŝy ustalić jej wielkość (w zaleŝności od rzeczywistego obciąŝenia osadu, wpływu zawiesin dopływających do komory napowietrzania z osadnika wstępnego itd). 16. Wspomaganie oczyszczalni ścieków środkami chemicznymi i biopreparatami Pracę oczyszczalni w zaleŝności od potrzeb moŝna wspomagać np. biopreparatami, wapnem lub koagulantami. 17. Informacje dodatkowe Oczyszczalnie PRO - 6 podobnie jak inne oczyszczalnie z osadem czynnym wymagają obsługi, w tym okresowo obsługi fachowej. Zaleca się następujące podstawowe czynności obsługowe: Okresowa kontrola pracy oczyszczalni ścieków (nie rzadziej niŝ co 2-3 dni) tzn. wizualna ocena Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 15

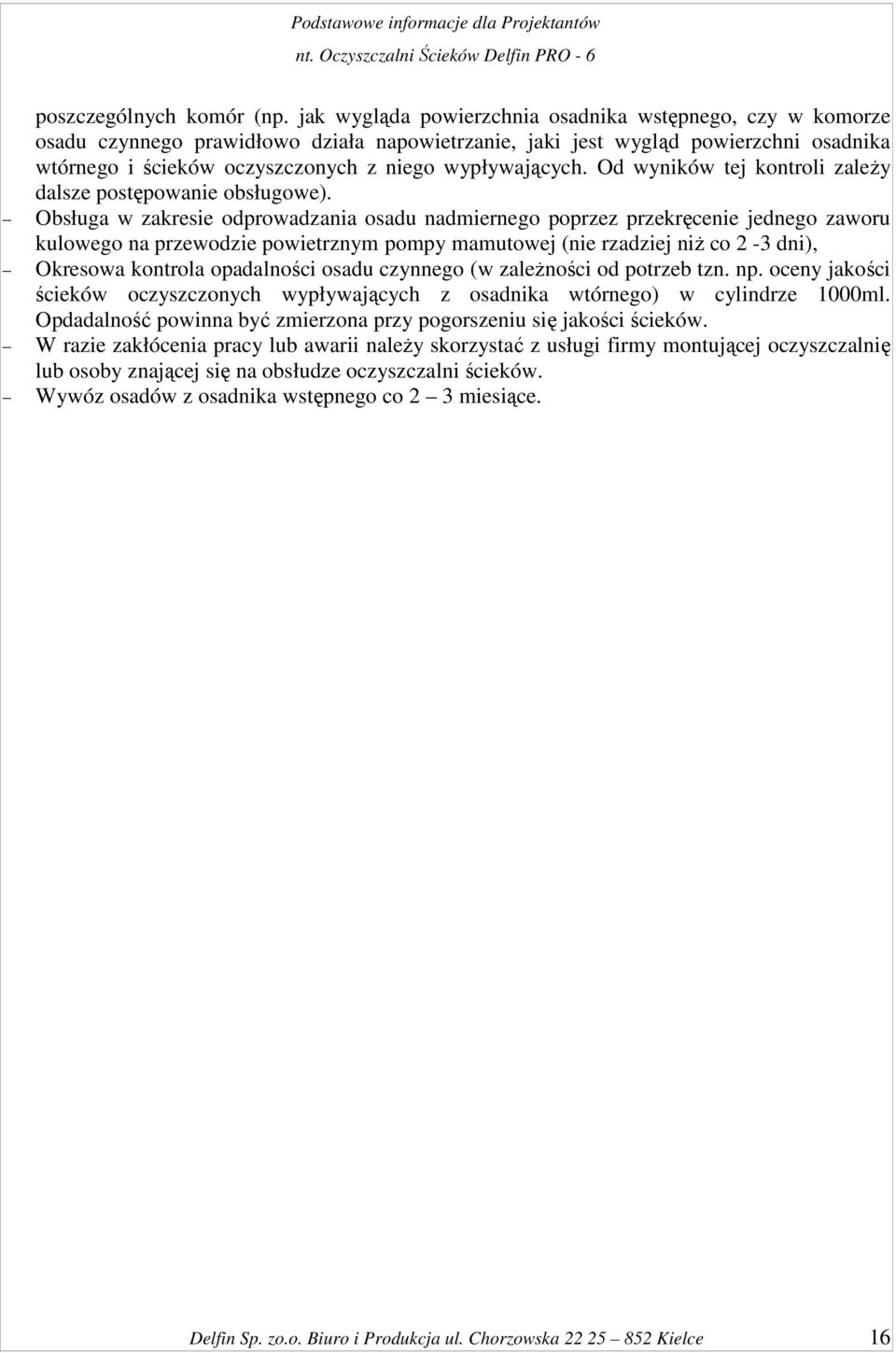

16 poszczególnych komór (np. jak wygląda powierzchnia osadnika wstępnego, czy w komorze osadu czynnego prawidłowo działa napowietrzanie, jaki jest wygląd powierzchni osadnika wtórnego i ścieków oczyszczonych z niego wypływających. Od wyników tej kontroli zaleŝy dalsze postępowanie obsługowe). Obsługa w zakresie odprowadzania osadu nadmiernego poprzez przekręcenie jednego zaworu kulowego na przewodzie powietrznym pompy mamutowej (nie rzadziej niŝ co 2-3 dni), Okresowa kontrola opadalności osadu czynnego (w zaleŝności od potrzeb tzn. np. oceny jakości ścieków oczyszczonych wypływających z osadnika wtórnego) w cylindrze 1000ml. Opdadalność powinna być zmierzona przy pogorszeniu się jakości ścieków. W razie zakłócenia pracy lub awarii naleŝy skorzystać z usługi firmy montującej oczyszczalnię lub osoby znającej się na obsłudze oczyszczalni ścieków. Wywóz osadów z osadnika wstępnego co 2 3 miesiące. Delfin Sp. zo.o. Biuro i Produkcja ul. Chorzowska Kielce 16
