1 Pirometr bezdotykowy termometr na podczerwień. 1. Wprowadzenie Bezdotykowy termometr na podczerwień w kompaktowej obudowie w kształcie pistoletu. Pomiar odbywa się poprzez wycelowanie w obiekt i przyciśnięcie przycisku na pirometrze. Szczególnie przydatny do pomiaru temperatury powierzchni obiektów bardzo gorących, niebezpiecznych oraz trudno dostępnych. Jak działa? Pirometr mierzy temperaturę powierzchni danego obiektu. Działa w oparciu o analizę promieniowania cieplnego emitowanego przez badane ciała. Dla zwiększenia wygody i dokładności pomiaru urządzenie wyposażone jest w wskaźnik laserowy, który ułatwia precyzyjne wycelowanie w mierzony obiekt. Zachowanie ostrożności Termometr bezdotykowy powinien być chroniony przed: EMF (electro-magnetic fields) polem elektromagnetycznym spawarek, grzejników indukcyjnych, itp. gwałtownymi skokami temperatury otoczenia (po przejściu z otoczenia zimnego do ciepłego i odwrotnie, należy odczekać 1 godzinę przed rozpoczęciem pracy urządzenia)

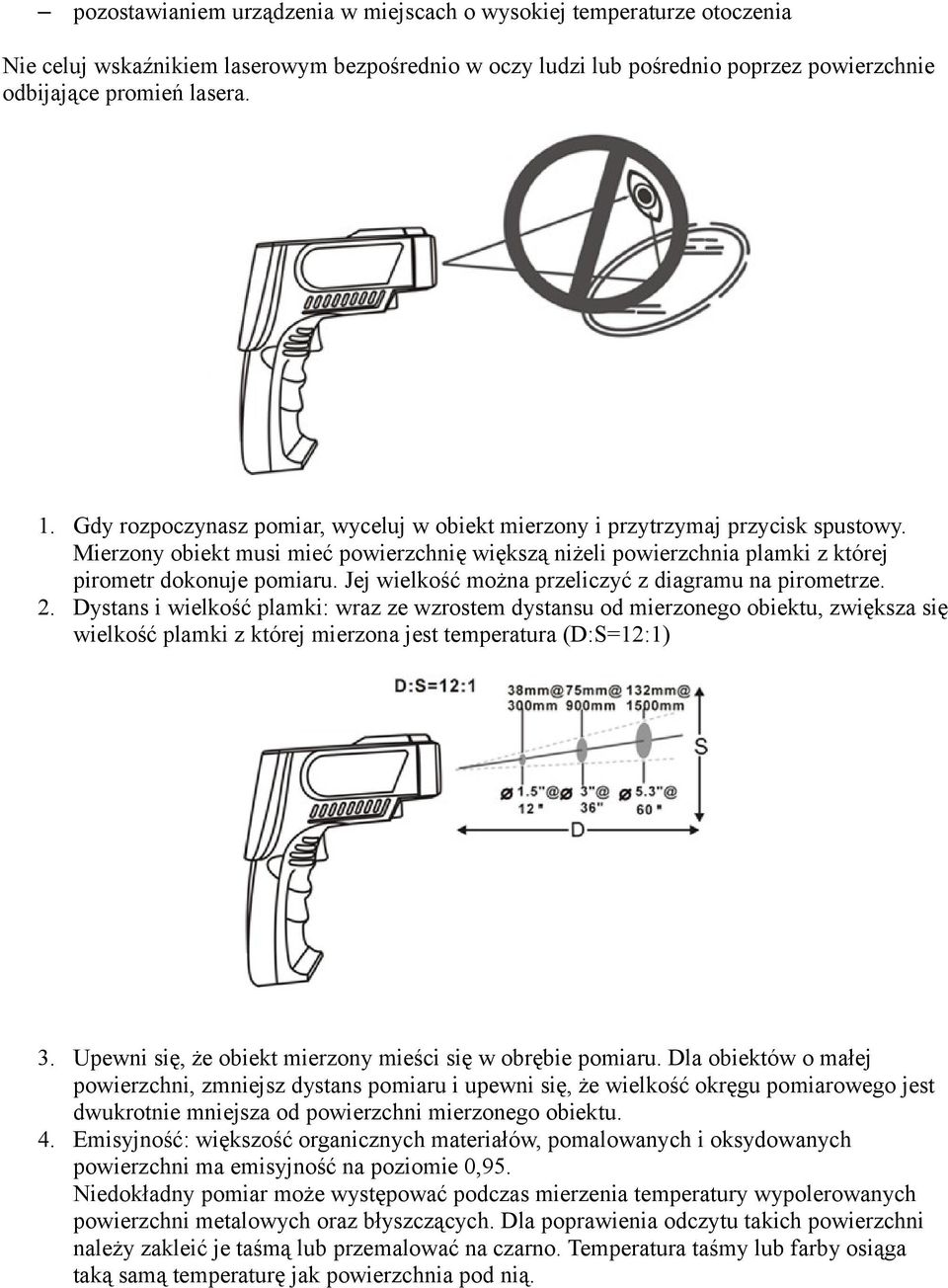

2 pozostawianiem urządzenia w miejscach o wysokiej temperaturze otoczenia Nie celuj wskaźnikiem laserowym bezpośrednio w oczy ludzi lub pośrednio poprzez powierzchnie odbijające promień lasera. 1. Gdy rozpoczynasz pomiar, wyceluj w obiekt mierzony i przytrzymaj przycisk spustowy. Mierzony obiekt musi mieć powierzchnię większą niżeli powierzchnia plamki z której pirometr dokonuje pomiaru. Jej wielkość można przeliczyć z diagramu na pirometrze. 2. Dystans i wielkość plamki: wraz ze wzrostem dystansu od mierzonego obiektu, zwiększa się wielkość plamki z której mierzona jest temperatura (D:S=12:1) 3. Upewni się, że obiekt mierzony mieści się w obrębie pomiaru. Dla obiektów o małej powierzchni, zmniejsz dystans pomiaru i upewni się, że wielkość okręgu pomiarowego jest dwukrotnie mniejsza od powierzchni mierzonego obiektu. 4. Emisyjność: większość organicznych materiałów, pomalowanych i oksydowanych powierzchni ma emisyjność na poziomie 0,95. Niedokładny pomiar może występować podczas mierzenia temperatury wypolerowanych powierzchni metalowych oraz błyszczących. Dla poprawienia odczytu takich powierzchni należy zakleić je taśmą lub przemalować na czarno. Temperatura taśmy lub farby osiąga taką samą temperaturę jak powierzchnia pod nią.

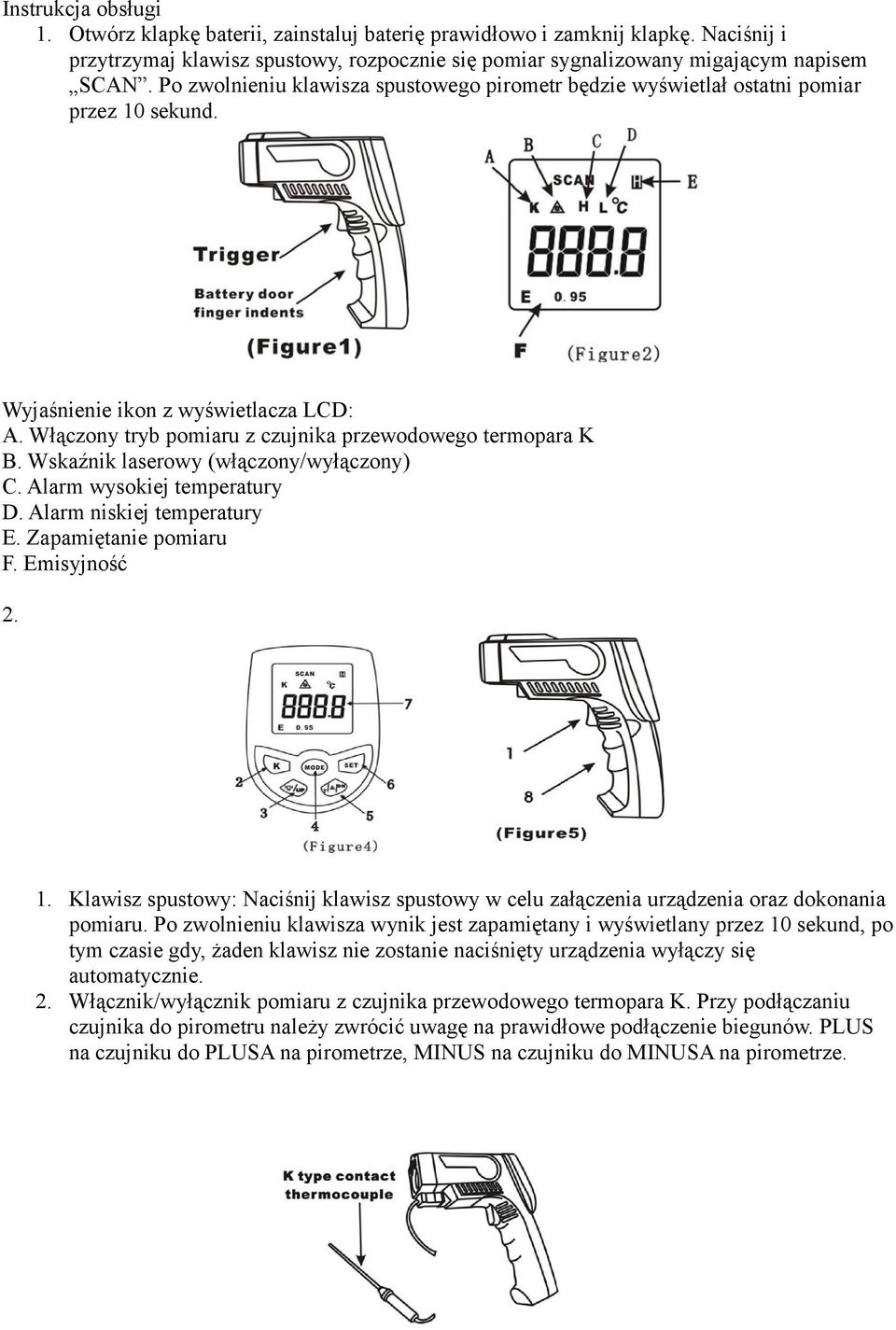

3 Instrukcja obsługi 1. Otwórz klapkę baterii, zainstaluj baterię prawidłowo i zamknij klapkę. Naciśnij i przytrzymaj klawisz spustowy, rozpocznie się pomiar sygnalizowany migającym napisem SCAN. Po zwolnieniu klawisza spustowego pirometr będzie wyświetlał ostatni pomiar przez 10 sekund. Wyjaśnienie ikon z wyświetlacza LCD: A. Włączony tryb pomiaru z czujnika przewodowego termopara K B. Wskaźnik laserowy (włączony/wyłączony) C. Alarm wysokiej temperatury D. Alarm niskiej temperatury E. Zapamiętanie pomiaru F. Emisyjność Klawisz spustowy: Naciśnij klawisz spustowy w celu załączenia urządzenia oraz dokonania pomiaru. Po zwolnieniu klawisza wynik jest zapamiętany i wyświetlany przez 10 sekund, po tym czasie gdy, żaden klawisz nie zostanie naciśnięty urządzenia wyłączy się automatycznie. 2. Włącznik/wyłącznik pomiaru z czujnika przewodowego termopara K. Przy podłączaniu czujnika do pirometru należy zwrócić uwagę na prawidłowe podłączenie biegunów. PLUS na czujniku do PLUSA na pirometrze, MINUS na czujniku do MINUSA na pirometrze.

4 3. Klawisz podświetlenia ekranu/ Klawisz do góry : W funkcji alarm temperatury oraz wielkość emisyjności klawisz do góry służy do zwiększania wielkości tych parametrów. Aby włączyć podświetlenie ekranu, naciśnij klawisz spustowy, mając go cały czas przyciśnięty naciśnij raz klawisz podświetlania ekranu. Aby wyłączyć podświetlenie naciśnij klawisz spustowy, mając go cały czas przyciśnięty naciśnij klawisz podświetlania ekranu. 4. Klawisz funkcyjny. Naciskając klawisz MODE, regulator przechodzi kolejno przez funkcje: MAX-AVG-MIN-LAL-HAL; A: MAX temperatura maksymalna B: MIN temperatura minimalna C: AVG temperatura średnia z pomiaru D:LAL alarm niskiej temperatury. Będąc w tej funkcji, można ustawić wielkość alarmu niskiego, odbywa się to poprzez przyciski UP-góra, DOWN-dół. Gdy podczas pomiaru na wyświetlaczu pojawi się ikona L oznacza to, że wielkość alarmowa została osiągnięta lub przekroczona. E:HAL alarm wysokiej temperatury. Będąc w tej funkcji, można ustawić wielkość alarmu wysokiego, odbywa się to poprzez przyciski UP-góra, DOWN-dół. Gdy podczas pomiaru na wyświetlaczu pojawi się ikona H oznacza to, że wielkość alarmowa została osiągnięta lub przekroczona. 5. Klawisz wskaźnika laserowego/ klawisz w dół służy do zmniejszania wielkości parametrów, poza tymi funkcjami klawisz ten służy to zmieniania skali z celsjusza na fahrenheita i odwrotnie. Aby włączyć wskaźnik laserowy, naciśnij klawisz spustowy, mając go cały czas przyciśnięty naciśnij raz klawisz wskaźnika laserowego. Aby wyłączyć wskaźnik laserowy naciśnij klawisz spustowy, mając go cały czas przyciśnięty naciśnij klawisz wskaźnika laserowego. 6. Klawisz SET. Po jego naciśnięciu można ustawić poziom emisyjności. Jej wielkość ustawia się klawiszami UP/DN w przedziale 0.1 do 1.0. Po ustawieniu wielkości emisyjności, zapisz ustawienia naciskając ponownie klawisz SET. 7. Wyświetlacz LCD, wskaźnik pomiaru. 8. Klapka baterii. Konserwacja 1. Czyszczenie soczewki: Aby wyczyścić soczewkę dmuchnij w nią sprężonym powietrzem. 2. Czyszczenie powierzchni pirometru. Czyść powierzchnię delikatnie wilgotną ścierką z nie agresywnym detergentem. 3. Wyciągnij baterię, gdy przez dłuższy czas nie używasz urządzenia. 4. Nie używaj rozpuszczalnika do czyszczenia soczewki 5. Nie czyść w wodzie Specyfikacja: Zakres pomiaru: -30 C do 550 C (-22 do 1022 F) [czujnik typu K do 400 C, umożliwiający np. pomiar temp. powietrza. ] Dokładność pomiaru: ± 3 C dla zakresu pomiaru -30 C do 0 C ± 2 C dla zakresu pomiaru 0 C do 100 C ± 3 C dla zakresu pomiaru powyżej 100 C Możliwość pomiaru bezdotykowego oraz dotykowego z zastosowaniem czujnika typu K (czujnik w zestawie)

5 Powtarzalność pomiaru: 1% odczytów lub 1 C Rozdzielczość optyczna D:S = 12:1 Wrażliwość widmowa: 8-14 µm Czas pomiaru: 500msec Wskaźnik laserowy ułatwiający precyzyjne precyzyjne wycelowanie w mierzony obiekt Współczynnik emisyjności: cyfrowo ustawiany w zakresie Wyświetlacz: duży podświetlany wyświetlacz LCD Warunki pracy: 0 C do 60 C, wilgotność 10-95% Warunki przechowywania: -20 C do 60 C, bez baterii Pamięć: zapamiętuję temperaturę max i min, wylicza średnią dla pomiaru, alarm wysokiej i niskiej temperatury Funkcja oszczędności baterii: automatyczne wyłączenie po 10 sekundach bezczynności Ergonomiczna obudowa z gumowymi przyciskami konfiguracyjnymi Waga/wymiary: 130g; 146x80x38mm Zasilanie: bateria 9V alkaliczna lub NiCd Czas pracy na jednej baterii: 12h Gwarancja: 12 miesięcy
