BIURO USŁUG PROJEKTOWO-KOSZTORYSOWYCH I EKSPERTYZ BUDOWLANYCH PROJEKT BUDOWLANY - WYKONAWCZY

Transkrypt

1 BIURO USŁUG PROJEKTOWO-KOSZTORYSOWYCH I EKSPERTYZ BUDOWLANYCH KIELCE, ul. Alabastrowa 15, tel. / fax : (041) Nr projektu KONSTRUKCJA + INSTAL. SANITARNE BranŜa STADIUM: PROJEKT BUDOWLANY - WYKONAWCZY ZADANIE: PRZEBUDOWA POMIESZCZENIA KOTŁOWNI W SPECJALNYM OŚRODKU SZKOLNO-WYCHOWAWCZYM NR 1 PRZY UL. WARSZAWSKIEJ 96 w KIELCACH DLA POTRZEB WĘZŁA CIEPLNEGO I ZASOBNIKA CIEPŁEJ WODY INWESTOR: Specjalny Ośrodek Szkolno - Wychowawczy nr 1 w Kielcach, ul. Warszawska 96 Autorzy opracowania Imię i nazwisko Nr uprawnień Podpis Data PROJEKTOWAŁ: konstr. budowlane PROJEKTOWAŁ: instal. sanitarne mgr inŝ. NAI VAN HOANG KL 199/86 03/2012 inŝ. EDWARD BIAŁY 234/KL/74 03/2012 OPRACOWAŁA: mgr inŝ. MAŁGORZATA SKALSKA KL 39/ /2012 SPRAWDZIŁ: mgr inŝ. STANISŁAW JANYST KL 217/86 03/2012 KIEROWNIK PRACOWNI: mgr inŝ. NAI VAN HOANG KL 199/86 03/2012 Uwagi:

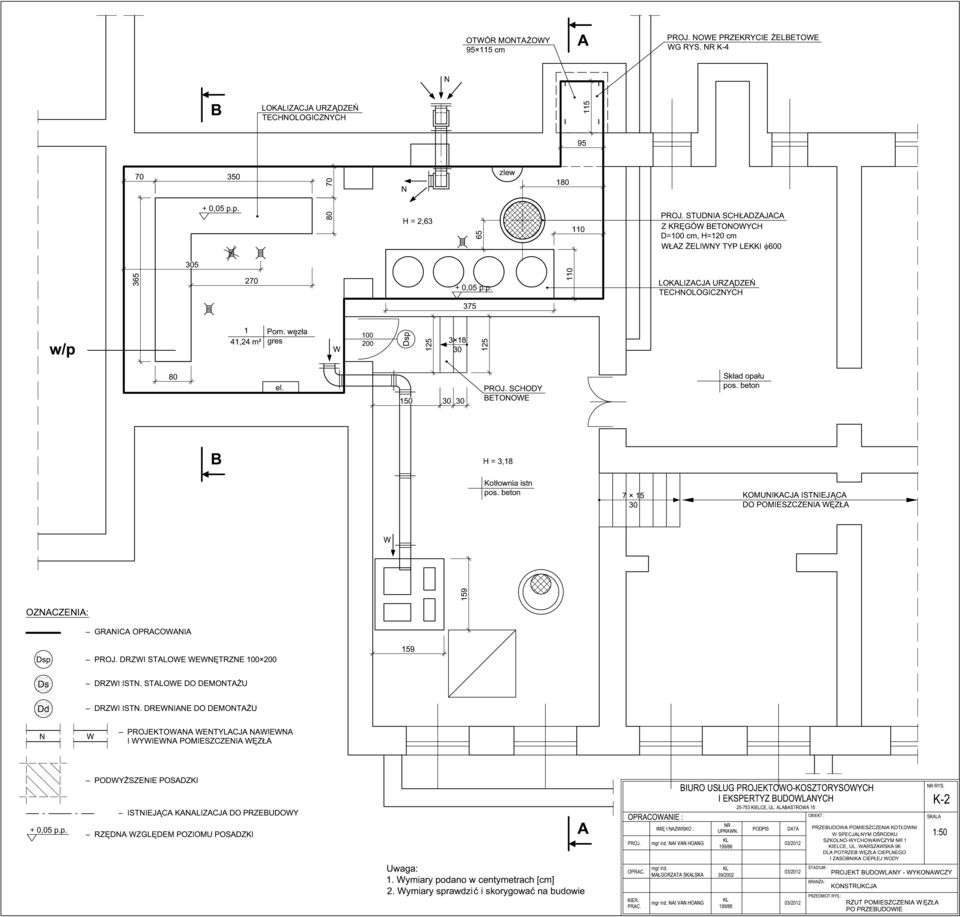

2 2 ZAWARTOŚĆ OPRACOWANIA I. Część budowlano - konstrukcyjna 1. Opis techniczny 2. Oświadczenie projektanta i sprawdzającego 3. Kserokopia uprawnień budowlanych projektanta i sprawdzającego 4. Kserokopia zaświadczenia projektanta i sprawdzającego o przynaleŝności do izby samorządu zawodowego 5. Rysunki: Rys. nr K-1: Rzut pomieszczenia węzła przed przebudową Rys. nr K-2: Rzut pomieszczenia węzła po przebudowie Rys. nr K-3: Przekrój A-A. Przekrój B-B Rys. nr K-4: Studnia schładzająca, nadproŝe stalowe, przekrycie otworu montaŝowego II. Część instalacje sanitarne 1. Opis techniczny 2. Oświadczenie projektanta 3. Kserokopia uprawnień budowlanych projektanta 4. Kserokopia zaświadczenia projektanta o przynaleŝności do izby samorządu zawodowego 5. Rysunki: Rys. nr S-1: Rzut pomieszczenia węzła cieplnego Rys. nr S-2: Przekrój 1-1, 2-2 Rys. nr S-3: Rozwinięcie instalacji kanalizacji sanitarnej dla projektowanego węzła cieplnego

3 3 OPIS TECHNICZNY do projektu budowlanego - wykonawczego remontu pomieszczenia węzła cieplnego w Specjalnym Ośrodku Szkolno-Wychowawczym nr 1 przy ul. Warszawskiej 96 w Kielcach dla potrzeb węzła cieplnego i zasobnika ciepłej wody część: Budowlano - konstrukcyjna 1.0. Podstawa opracowania 1.1. Zlecenie Inwestora: Specjalny Ośrodek Szkolno-Wychowawczy nr 1 w Kielcach, ul. Warszawska Inwentaryzacja stanu istniejącego pomieszczenia kotłowni i wymiennikowni dla potrzeb opracowania Wytyczne branŝy technologicznej Ustalenie robocze z Inwestorem w sprawie zakresu opracowania, podstawowych materiałów i technologii wykonania Obowiązujące przepisy i normy Opis stanu istniejącego pomieszczenia węzła Istniejące pomieszczenie węzła wykonano w następującej konstrukcji: Ściany zewnętrzne i wewnętrzne (mury piwniczne) wykonano betonowe wylewane z kamieniami, grubość ścian wg rzutu piwnic, wysokość pomieszczenia 2,63 m w świetle. Strop gęstoŝebrowy typu DMS lub DZ-3. Drzwi stalowe nieocieplone, przeznaczone do wymiany lub do zamurowania otworu. Posadzka betonowa przewidziana do skucia około 3 cm. Istniejące pompy wraz z fundamentami do rozbiórki i demontaŝu. Ze względu na nowe urządzenia pomieszczenie naleŝy przebudować według rysunków konstrukcyjnych nr K-1 do K-4. Stan techniczny budynku jest dobry i nadaje się do wykonania przebudowy Przewidywany zakres przebudowy Wyburzenie otworu o wymiarach szer. wys. = cm w ścianie pomiędzy pomieszczeniem nr 1 i nr 2. Przekrycie otworu stalowym nadproŝem z trzech dwuteowników I mm. Skucie około 3 cm istniejącej posadzki betonowej a następnie wykonanie nowej posadzki betonowej o grubości ok. 5 cm, zbrojonej φ4,5 co cm. Wyburzenie istniejących fundamentów pod pompy. Wyburzenie ścianki działowej grubości 15 cm w pomieszczeniu nr 2, wraz z demontaŝem drzwi stalowych. Wyburzenie ścianki działowej grubości 15 cm w pomieszczeniu nr 1, wraz z demontaŝem drzwi drewnianych.

4 Wyburzenie schodów betonowych w pomieszczeniu nr 1. PodwyŜszenie posadzki w pomieszczeniu nr 2 o około 50 cm. Zamurowanie otworu drzwiowego o wymiarach cm wraz z demontaŝem drzwi stalowych. Wykonanie nowych schodów betonowych przed wejściem do projektowanego węzła cieplnego. MontaŜ nowych drzwi stalowych cm. Przed montaŝem naleŝy podwyŝszyć istniejący otwór o około 50 cm poprzez skucie fragmentu ściany betonowej. DemontaŜ przekrycia blachą stalową otworu odŝuŝlania a następnie wykonanie Ŝelbetowego wieńca i przekrycie otworu Ŝelbetową płytą prefabrykowaną. Zdejmowalne przekrycie umoŝliwia w przyszłości montaŝ i demontaŝ urządzeń technologicznych. Wykonanie studni schładzającej z kręgów betonowych. Wykonanie pozostałych prac instalacyjnych Wykonawstwo i odbiory robót Wszystkie roboty budowlane i ich odbiory naleŝy wykonać zgodnie z projektem, sztuką budowlaną oraz aktualnie obowiązującymi normami i przepisami techniczno-budowlanymi. Projekt naleŝy rozpatrywać wraz z projektami innych branŝ. W trakcie wykonywania robót budowlanych zachować przepisy BHP i p.poŝ. Wszystkie materiały budowlane uŝyte w wykonawstwie powinny być dopuszczone do obrotu i stosowania w budownictwie. Wszystkie materiały naleŝy wbudować zgodnie z technologią stosowania podaną przez producenta. opracowali: mgr inŝ. Małgorzata Skalska mgr inŝ. Nai Van Hoang upr. KL 39/2002 upr. KL 199/86 Kielce, marzec 2012 r.

5 5 OPIS TECHNICZNY do projektu budowlanego - wykonawczego remontu pomieszczenia węzła cieplnego w Specjalnym Ośrodku Szkolno-Wychowawczym nr 1 przy ul. Warszawskiej 96 w Kielcach dla potrzeb węzła cieplnego i zasobnika ciepłej wody część: Instalacje sanitarne 1.0. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany w zakresie: a) instalacja wody zimnej b) instalacja kanalizacji sanitarnej c) instalacja wentylacji grawitacyjnej w remontowanym węźle cieplnym zlokalizowanym w wydzielonym pomieszczeniu kotłowni i wymiennikowni w budynku Ośrodka Szkolno - Wychowawczego Podstawa opracowania 2.1. Zlecenie Inwestora 2.2. Inwentaryzacja stanu istniejącego pomieszczenia kotłowni i wymiennikowni dla potrzeb opracowania Projekt budowlano-wykonawczy modernizacji pomieszczenia kotłowni i wymiennikowni w części budowlano - konstrukcyjnej Wytyczne branŝy technologii cieplnej wymiennikowni Warunki techniczne przyłączenia węzła cieplnego w budynku Specjalnego Ośrodka Szkolno - Wychowawczego przez MPEC - Kielce Warunki Techniczne Wykonania i Odbioru Instalacji Wodociągowych - Zeszyt Nr 7, wydane przez COBRTI - Instal Warszawa Warunki Techniczne Wykonania i Odbioru Instalacji kanalizacyjnych - Zeszyt Nr 12, wydane przez COBRTI - Instal Warszawa Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych - Zeszyt Nr 5, wydane przez COBRTI - Instal Warszawa Obowiązujące normy, przepisy i zarządzenia Opis stanu istniejącego instalacji sanitarnych pomieszczenia węzła cieplnego Istniejące pomieszczenia kotłowni i wymiennikowni są eksploatowane do potrzeb Ośrodka Szkolno - Wychowawczego. W części pomieszczenia obejmującą kotłownię eksploatowany jest kocioł Ŝeliwny, parowy typ Eca IV niskiego ciśnienia dla potrzeb technologii kuchni, pralni i ciepłej wody uŝytkowej. W części obejmującej pompownię z wymiennikownią eksploatowany jest wymiennik do c.o. typu WCO-250 zasilany wodą gorącą 150/80 C. Na ścianach pomieszczenia zamontowane są instalacje c.o., wodociągowa i ciepłej wody uŝytkowe, pary niskiego ciśnienia związane z eksploatacją obiektów Ośrodka Szkolno - Wychowawczego. Ze względu na modernizację istniejącego węzła cieplnego c.o. na węzeł cieplny wielofunkcyjny pomieszczenia naleŝy przebudować do nowych potrzeb.

6 4.0. Opis projektowanych instalacji 4.1. Instalacje wod. - kan. Zgodnie z warunkami przyłączenia węzła cieplnego do budynku Ośrodka Szkolno - Wychowawczego przy ul. Warszawskiej 96 wydanymi przez MPEC - Kielce dla potrzeb projektowanego węzła cieplnego wielofunkcyjnego zaprojektowano: a) instalację wody zimnej do pomieszczenia węzła cieplnego b) wodomierz jednostrumieniowy DN 20 c) zawór czerpalny ze złączką do węŝa DN 25 d) instalację kanalizacji sanitarnej w pomieszczeniu węzła cieplnego wraz z pompą odwadniającą e) instalację kanalizacji sanitarnej w pomieszczeniu kotłowni - istniejącą do przebudowy Instalacja wody zimnej węzła cieplnego Woda do projektowanego wodomierza i zaworu ze złączką do węŝa φ25 mm doprowadzona będzie z istniejącej instalacji wody zimnej przebiegającej przez pomieszczenie węzła. projektowaną instalację wody zimnej wykonać z rur stalowych ocynkowanych łączonych na gwint. Uszczelnienie połączeń gwintowanych wykonać za pomocą taśmy teflonowej lub konopii i pasty uszczelniającej. Włączenie w istniejącą instalację wody zimnej wykonać za pomocą wmontowanego trójnika φ80/φ25 i wykonania połączenia za pomocą dwuzłączki prostej płaskiej typ U1 wg PN-EN Na zaprojektowanej instalacji w pomieszczeniu węzła naleŝy zamontować: zawór odcinający φ25 mm filtr siatkowy φ25 mm wodomierz jednostrumieniowy Dn-20 mm zawór antyskaŝeniowy Danfoss typ BA 2760 φ25 mm zawór φ25 mm ze złączką do węŝa Długość prostego odcinka pomiarowego o stałej średnicy powinna być, co najmniej równa 5 średnicom przewodu pomiarowego przed i 3 średnicom za wodomierzem. Sposób zabudowy wodomierza wg rysunku nr S-1, S-3. Całość robót montaŝowych wykonać zgodnie z projektem oraz Warunkami Technicznymi Wykonania i Odbioru Instalacji Wodociągowych - Zeszyt nr 7, wydanie COBRTI - Instal w Warszawie Instalacja kanalizacji ściekowej węzła cieplnego Dla potrzeb projektowanego węzła cieplnego projektuje się instalację kanalizacyjną z rur Ŝeliwnych, kielichowych z uwagi na moŝliwość występowania gorącej wody o temperaturze nawet do 130 C. Odprowadzenie ścieków z pomieszczenia węzła cieplnego zaprojektowano za pomocą projektowanych wpustów φ100 mm podłączonych do projektowanej podposadzkowej studzienki schładzającej zlokalizowanej w pomieszczeniu węzła cieplnego. Instalację kanalizacyjną naleŝy wykonać pod posadzką pomieszczenia węzła cieplnego ze spadkiem zgodnym z rysunkiem nr S-1 i S-3. Rury kanalizacyjne ułoŝyć na podsypce z piasku grubości 10 cm. W projektowanej studzience schładzającej naleŝy zabudować pompkę elektryczną Leszczyńskiej Fabryki Pomp typ DRENA 30 z wyłącznikiem pływakowym. Przewód tłoczny poziomy od pompki wykonany z PE φ40 2,4 mm ułoŝyć pod posadzką pomieszczenia i doprowadzić go nad istniejący zlew w kotłowni, skąd grawitacyjnie woda odprowadzona jest do wewnętrznej kanalizacji. Całość robót montazowych wykonać zgodnie z projektem oraz Warunkami Technicznymi Wykonania i Odbioru Instalacji kanalizacyjnych - Zeszyt nr 12, wydanie COBRTI - Instal Warszawa.

7 Instalacja kanalizacji ściekowej kotłowni węglowej Istniejąca kanalizacja ściekowa odwadniająca pomieszczenie kotłów odprowadza ścieki do istniejącej kanalizacji sanitarnej budynku Internatu z odpływem do kanalizacji zewnętrznej oraz miejskiej kanalizacji sanitarnej. Istniejący zlew nie posiada syfonu oraz odpływ rurą z PE. Projektuje się nowy zlew wraz z syfonem oraz wymianę odpływu z PE na kanalizację z PVC. Przewody kanalizacji zmontować na ścianie pomieszczenia kotłowni jako odpływ grawitacyjny do istniejącej kanalizacji. Całość robót montaŝowych wykonać zgodnie z projektem oraz Warunkami Technicznymi Wykonania i Odbioru Instalacji Kanalizacyjnych - Zeszyt nr 12, wydanie COBRTI - Instal Warszawa Instalacja wentylacji nawiewno - wywiewnej Instalacja wentylacji dla potrzeb projektowanego węzła cieplnego obejmować będzie wykonanie instalacji nawiewno - wywiewnej pomieszczenia węzła cieplnego. Kubatura pomieszczenia węzła cieplnego V = 41,24 2,63 = 108,0 m 3 Ilość wymian Nn = 2 w/h; Nw = 2 w/h; Ilość powietrza potrzebnego do wentylacji V = 108,0 2 = 216,0 m 3 /h Wymagany przekrój przewodu wentylacyjnego: 216,0 F = = 0,060 m ,0 Przyjęto przewód o przekroju mm z blachy stalowej ocynkowanej Nawiew Przewód wentylacji nawiewnej wykonać zgodnie z rysunkiem i wykazem elementów. Czerpnie powietrza mm zabudować na wysokości około 1,90 m nad terenem. W pomieszczeniu węzła cieplnego na przewodzie nawiewnym naleŝy zabudować przepustnicę do regulacji ilości powietrza nawiewnego z ogranicznikiem, nie pozwalającym na zmniejszenie przekroju kanału więcej niŝ do 1/5. Na zakończeniu przewodu nawiewnego zabudować kratkę wentylacyjną Wywiew Wywiew powietrza z pomieszczenia węzła cieplnego do istniejącego kanału murowanego w pomieszczeniu kotłowni - kominy. Przewód wentylacji wywiewnej mm wykonać z blachy stalowej ocynkowanej. Całość prac montaŝowych wykonać zgodnie z projektem oraz Warunkami Technicznymi Wykonania i Odbioru Instalacji Wentylacyjnych - Zeszyt nr 5, wydanie przez COBRTI - Instal Warszawa.

8 Wykaz elementów wentylacji 8 L.p. Wyszczególnienie Ilość Materiał - norma NAWIEW N1-1 Czerpnia ścienna mm 1 blacha stalowa ocynkowana N1-2 Łuk mm, α = 90, R = 250 mm 4 // N1-3 Kanał typ A/I mm, L = 600 mm 1 // N1-4 Kanał typ A/I mm, L = 900 mm 1 // N1-5 Kanał typ A/I mm, L = mm 1 // N1-6 Przepustnica jednopłaszczyznowa typ A mmm 1 // N1-7 Kratka typ A/I mm 1 // 2. WYWIEW W1-1 Kratka wentylacyjna typ A/I mm 1 blacha stalowa ocynkowana W1-2 Łuk mm, α = 90, R = 250 mm 2 // W1-3 Kanał typ A/I mm, L = mm 1 // W1-4 Kanał typ A/I mm, L = mm 1 // W1-5 Kanał typ A/I mm, L = mm 1 // W1-6 Kanał typ A/I mm, L = 500 mm 1 // opracował: inŝ. Edward Biały

9

10

11 ERROR: syntaxerror OFFENDING COMMAND: --nostringval-- STACK: /Title () /Subject (D: ) /ModDate () /Keywords (PDFCreator Version 0.9.5) /Creator (D: ) /CreationDate (User) /Author -mark-

12

13

15

16

18 1 s z t. kg WYKAZ STALI ZBROJENIOWEJ NR ŚREDNICA DŁUGOŚĆ LICZBA A-I A-IIIN ELEMENT PRĘTA φ / # PRĘTA PRĘTÓW DŁUGOŚĆ [m] [mm] [cm] [szt.] φ10 #8 # ,20 PŁYTA ,00 P ,36 RAZEM DŁUGOŚĆ MASA 1m PRĘTA MASA PRĘTÓW WG ŚREDNIC MASA PRĘTÓW WG RODZAJÓW STALI m 3,36 26,20 0,00 kg 0,617 0,395 0,888 kg 2,07 10,3 0,00 kg 2,07 10,3 MASA CAŁKOWITA 1 szt. kg 12,4 WYKAZ STALI KSZTAŁTOWEJ DŁUGOŚĆ LICZBA MASA MASA MASA NR PRZEDMIOT JEDN. 1 SZT. CAŁKOWITA MATERIAŁ mm szt. kg/m kg kg 1 I ,90 44,75 134,25 S235JR 2 φ ,89 0,44 1,78 S235JR RAZEM DODATEK NA SPOINY OGÓLNA MASA STALI kg 136,0 1,5% kg 2,04 138
