1 Przedsiębiorstwo Projektowo - Handlowo - Usługowe "J u W a " Jerzy Brynkiewicz, Waldemar Filipkowski BIAŁYSTOK ul. Orzeszkowej 32 tel. (085) fax. (085) juwa@neostrada.pl PROJEKT BUDOWLANO-WYKONAWCZY MODERNIZACJI INSTALACJI WODNO-KANALIZACYJNEJ OBIEKT : Zespół Szkół nr 3 Nowy Dwór Mazowiecki, ul.szkolna 3, dz. nr 29 obręb 5-04 BRANŻA : Sanitarna INWESTOR: Miasto Nowy Dwór Mazowiecki Nowy Dwór Mazowiecki, ul.zakroczymska 30 PROJEKTANT : mgr inż. Elżbieta Żendzian WERYFIKACJA : mgr inż. W.Filipkowski DYREKTORZY : mgr inż.j.brynkiewicz mgr inż.w.filipkowski BIAŁYSTOK, grudzień 2012r 1

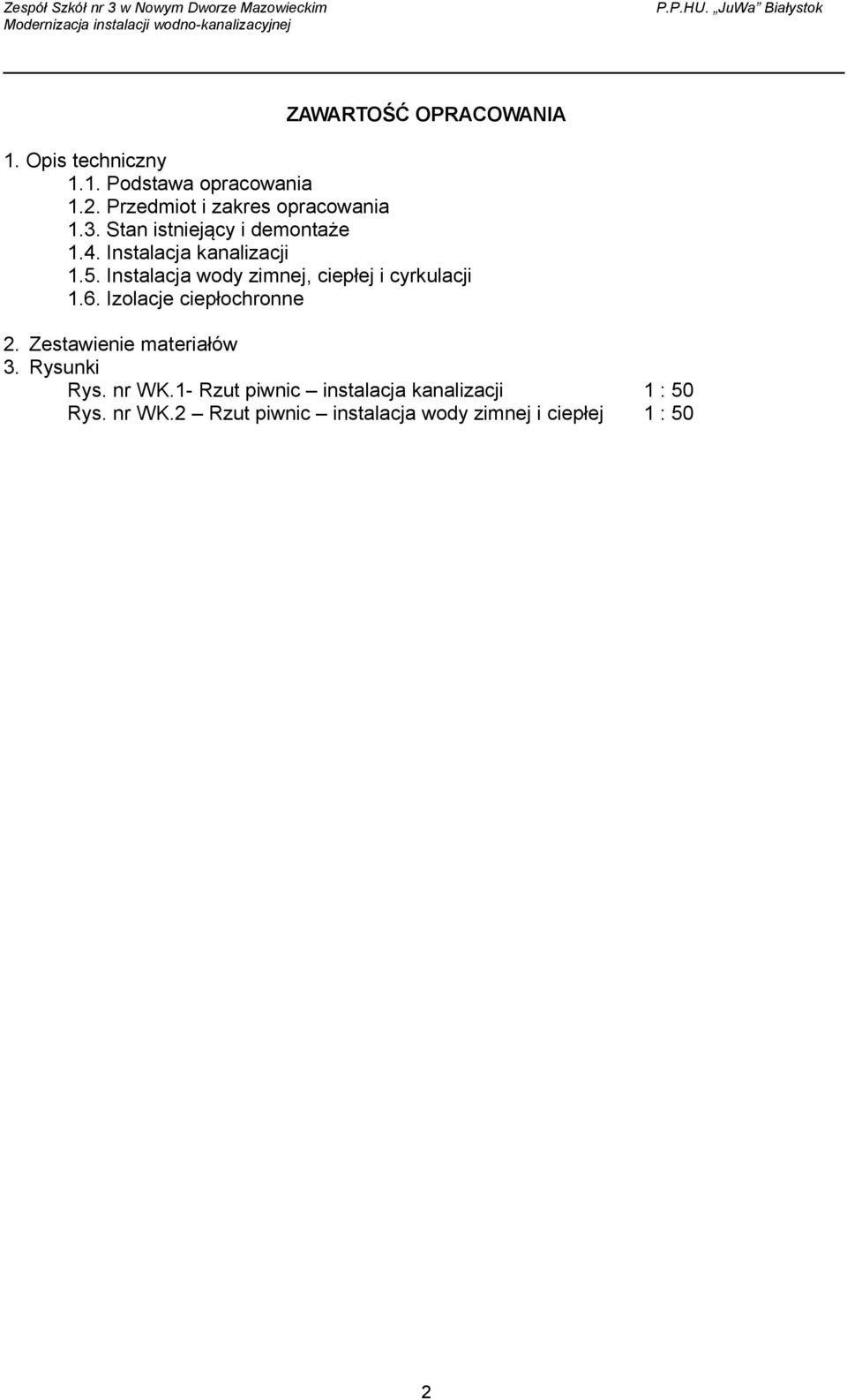

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 1.1. Podstawa opracowania 1.2. Przedmiot i zakres opracowania 1.3. Stan istniejący i demontaże 1.4. Instalacja kanalizacji 1.5. Instalacja wody zimnej, ciepłej i cyrkulacji 1.6. Izolacje ciepłochronne 2. Zestawienie materiałów 3. Rysunki Rys. nr WK.1- Rzut piwnic instalacja kanalizacji 1 : 50 Rys. nr WK.2 Rzut piwnic instalacja wody zimnej i ciepłej 1 : 50 2

3 1. OPIS TECHNICZNY 1.1. PODSTAWA OPRACOWANIA n umowa i uzgodnienia z Inwestorem n inwentaryzacja stanu istniejącego dla celów projektowych n wypis z Miejscowego Planu Zagospodarowania Przestrzennego miasta Nowy Dwór Mazowiecki obszaru Modlina Górki n obowiązujące przepisy Prawa Budowlanego i normy Ustawa z dnia 7 lipca 1994r Prawo Budowlane Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami) 1.2. PRZEDMIOT I ZAKRES OPRACOWANIA Projekt zawiera rozwiązania w zakresie instalacji kanalizacji sanitarnej oraz wody zimnej, ciepłej i cyrkulacji. W zakres projektu instalacji wod-kan wchodzi wymiana leżaków kanalizacji sanitarnejw piwnicy budynku, przeniesienie wodomierza wody zimnej oraz wymianę przewodów instalacji wody ciepłej i zimnej w piwnicy. Zaprojektowano też zabezpieczenie ppoż magazynu pelletu STAN ISTNIEJĄCY I DEMONTAŻE Obecnie Zespół Szkół nr 3 przy ul.szkolnej 3 w Nowym Dworze Mazowieckim składa się z budynku szkoły podstawowej oraz budynku przedszkola. Budynek posiada przyłącze wody zimnej wodociągowej. Ciepła woda użytkowa dla potrzeb szkoły i przedszkola przygotowywana jest w pojemnościowym podgrzewaczu zasilanym z kotłowni lokalnej. Leżaki kanalizacji sanitarnej wykonane z żeliwa posiadają liczne nieszczelności powodujące przecieki. Instalacja i sieć ciepłej wody i cyrkulacji do przedszkola pozostaje bez zmian. Do demontażu przewidziano istniejące rurociągi i armaturę w piwnicy budynku INSTALACJA KANALIZACJI Z uwagi na duże nieszczelności i częste przecieki w instalacji kanalizacji projektuje się wymianę leżaków w piwnicy oraz uszczelnienie wpustów podłogowych w kuchni. Ścieki gorące ze spustów w kotłowni odprowadzane będą do kratek ściekowych a następnie do studzienek schładzających. Ze studzienek schładzających ścieki będą przepompowywane przez pompy zatapialne i przewód kanalizacji ciśnieniowej do leżaka kanalizacji. Przewody tłoczne kanalizacji wykonać z rur PE10 SDR11 o średnicy 40x3,7mm łączonych zgrzewaniem doczołowym. 3

4 Dla ścieków gorących zaprojektowano rury żeliwne łączone kielichowo. Pozostałe rurociągi kanalizcji wykonać z rur PVC łączonych na uszczelkę gumową INSTALACJA WODY ZIMNEJ, CIEPŁEJ I CYRKULACJI Istniejący wodomierz wody zimnej DN50 przenieść z pomieszczenia magazynu pelletu do magazynu sprzętu. Za wodomierzem zamontować zawór antyskarzeniowy typu EA o średnicy 50mm. W magazynie pelletu zainstalować zraszacze a suchy przewód wodociągowy wyprowadzić na zewnątrz i zakończyć nasadą pożarniczą 52mm. Przewody wody zimnej, ciepłej i cyrkulacji wykonać z rur stalowych ocynkowanych wg PN-80/H łączonych za pomocą kształtek gwintowanych. Przejścia przewodów przez ściany wykonać w tujech ochronnych. Przejścia zabezpieczyć w klasie odporności ogniowej przegrody (przegrody magazynu pelletu EI120, przegrody kotłowni EI60) poprzez wypełnienie przestrzeni między rurociągiem a tuleją pianą ogniochronną CP620/HILTI/Przewody mocować do ścian i sufitu w odległościach nie większych niż 3,0m IZOLACJA CIEPŁOCHRONNA Rurciągi wody ciepłej i cyrkulacji prowadzone w piwnicy izolować termicznie z wykorzystaniem otulin z pianki poliuretanowej o grubości 25mm. UWAGI KOŃCOWE Całość robót wykonać zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami) oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz. II - Instalacje sanitarne i przemysłowe oraz zgodnie z Polskimi Normami Całość prac wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych Tom II. Instalacje sanitarne i przemysłowe.. Do wszystkich robót używać atestowanych materiałów i rurociągów. PROJEKTANT - mgr inż. Elżbieta Żendzian 4

5 2.ZESTAWIENIE MATERIAŁÓW Lp. Opis Ilość 1 Studzienka schłądzająca z kręgów betonowych f800 o głębokości 1m z włazem typu lekkiego 2 2 Pompa zatapialna do ścieków 2 3 Wpust podłogowy z syfonem f Rura kanalizacyjna żeliwna kielichowa f150 8,5m 5 Rura kanalizacyjna żeliwna kielichowa f100 14m 6 Rura kanalizacyjna żeliwna kielichowa f70 2m 7 Rura kanalizacyjna ciśnieniowa PE10 SDR11 DN40x3,7 8m 8 Rura kanalizacyjna PVC f110 7m 9 Rura kanalizacyjna PVC f75 2m 10 Zawór antyskarzeniowy typu EA DN Zraszacz sufitowy 3 12 Nasada pożarnicza f Rura stalowa ocynkowana DN50 18m 14 Rura stalowa ocynkowana DN32 6m 15 Rura stalowa ocynkowana DN25 27m 16 Rura stalowa ocynkowana DN20 6m 17 Rura stalowa ocynkowana DN15 18m 18 Zawór odcinakący kulowy DN50 do wody użytkowej z atestem PZH 3 5
