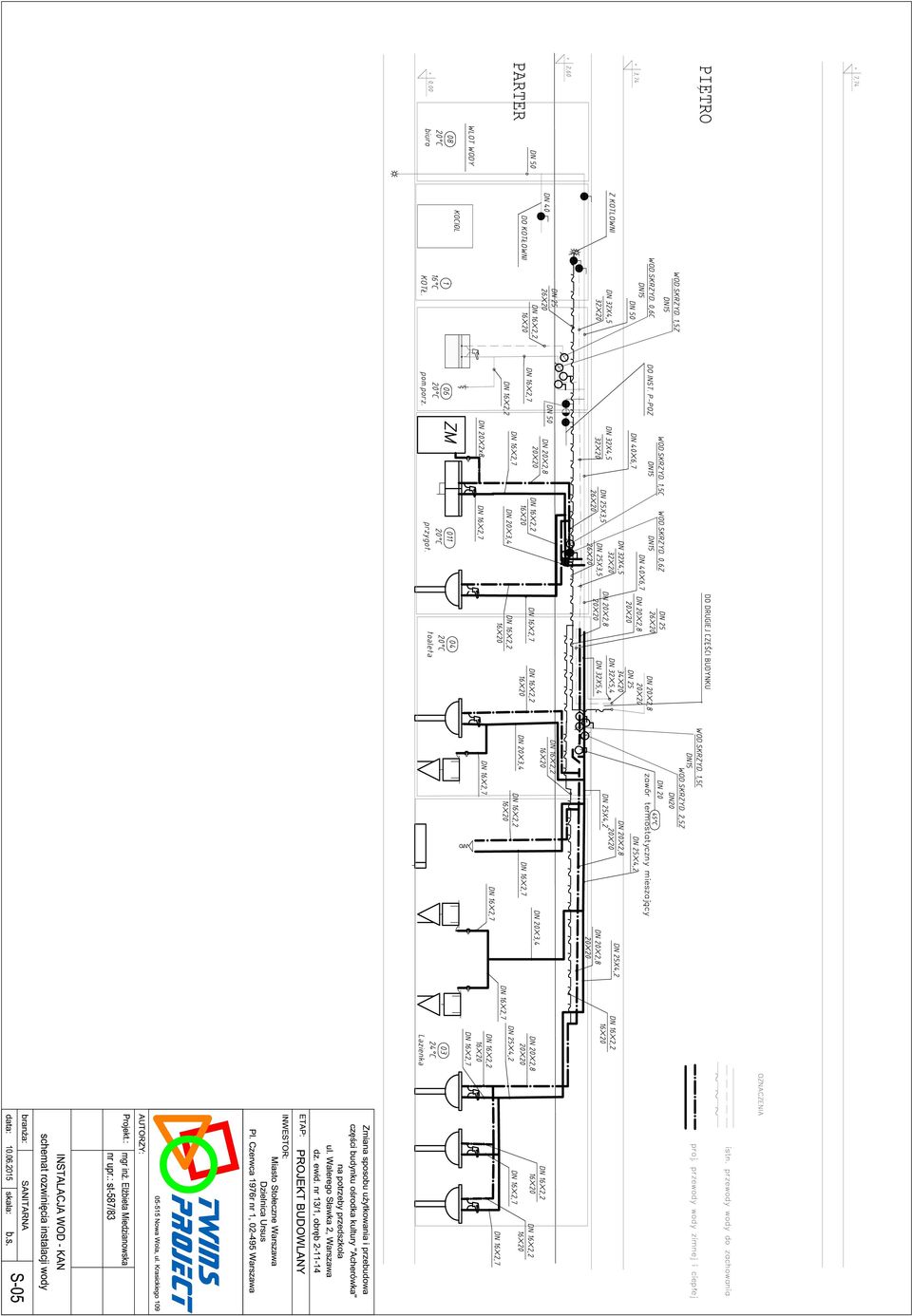

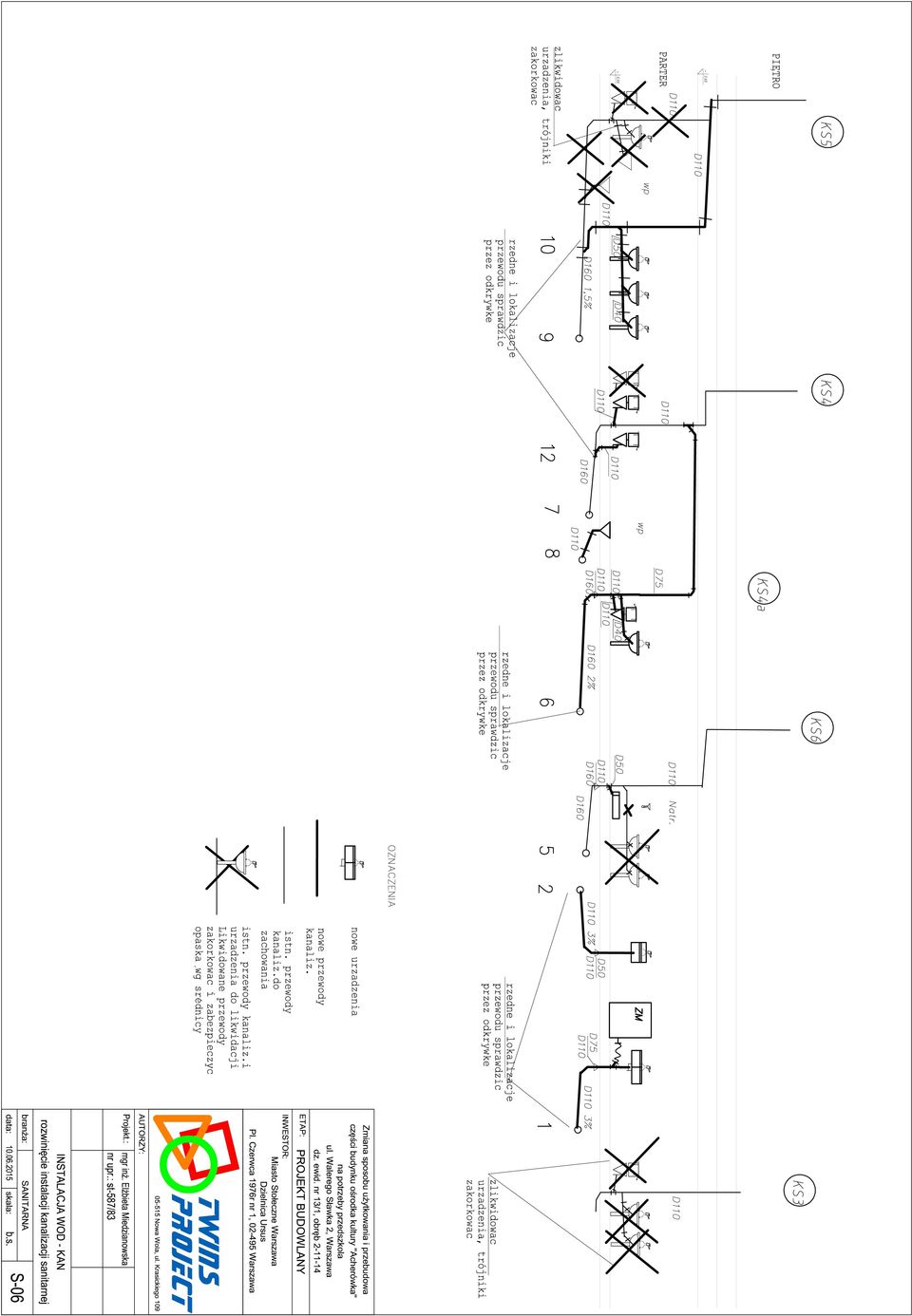

1 OPIS TECHNICZNY do projektu instalacji wod-kan. i c.c.w. dla części budynku ośrodka kultury Acherówka przebudowanego na potrzeby przedszkola ul. Walerego Sławka 2, Warszawa dz. ewid. nr 13/1, obręb SPIS ZAWARTOŚCI: Opis techniczny Specyfikacja techniczna wykonania i odbioru robót. Rysunki: Nr S-03. rzut parteru inst. wody 1:50 Nr S-04. rzut parteru instal. kanaliz. sanit. 1:50 Nr S-05 schemat instalacji wody Nr S-06 schemat instalacji kanalizacji 1

2 Opis techniczny do projektu wykonawczego instalacji w.-kan., c.c.w. dla przedszkola w części budynku Ośrodka Kultury Acherówka przy ul.walerego Sławka w Warszawie dz.ewid.nr 13/1, obręb Podstawa opracowania 1.1 Zlecenie Inwestora. 1.2 Projekt instalacji wod-kan z 2005r. 1.3 Projekt arch.-bud. 1.4 Uzgodnienia z Inwestorem 1.5 Obowiązujące normy i przepisy 2. Charakterystyka terenu i zabudowy Niniejsze opracowanie dotyczy zmiany sposobu uŝytkowania i przebudowy części budynku Ośrodka Kultury Acherówka na potrzeby przedszkola. Budynek jest niepodpiwniczony. Budynek znajduje się w zasięgu istniejącego. uzbrojenia miejskiego. Budynek wykonano w technologii tradycyjnej.. Istniejący budynek posiada 2 kondygnacje nadziemne. Część kondygnacji parter przeznaczono na przedszkole. Na parterze istnieje kotłownia z której cały budynek zasilany jest w ciepło dla centralnego ogrzewania i ciepłej wody. 3. Projektowane instalacje wewnętrzne 3.1. Instalacja wodociągowa 3.2. Instalacja ciepłej wody uŝytkowej 3.3. Instalacja kanalizacji sanitarnej 3.1. Instalacja wodociągowa Budynek zasilany jest z istniejącego wodociągu poprzez istniejące przyłącze wodociągowe D50 PE zewnętrzną studnią wodomierzową. Istniejąca instalacja I strefowa. Poziomy wody prowadzone są w stropie podwieszonym w korytarzu części budynku przeznaczonej na przedszkole (pozostają bez zmian). Następnie woda prowadzona jest na piętro i do pozostałej części budynku. Od istniejących przewodów poziomych projektuje się poprowadzenia równieŝ w stropie podwieszonym przewodów zasilających łazienki i przygotowalnię posiłków w przedszkolu. WyposaŜenie pomieszczeń : 2

Charakterystyka terenu i zabudowy Niniejsze opracowanie dotyczy zmiany sposobu uŝytkowania i przebudowy części budynku Ośrodka Kultury Acherówka na potrzeby przedszkola. Budynek jest niepodpiwniczony.

3 -łazienka dla dzieci: 3 umywalki, 2 płuczki zbiornikowo-ustępowe, natrysk -toaleta ogólna : umywalka dla niepełnosprawnych, płuczka zbiornikowo-ustępowa -przygotowalnia posiłków : umywalka, zlewozmywak dwukomorowy, zmywarka -istniejące pom porządkowe(pozostaje bez zmian): zlew, zawór ze złączką do węŝa Standardowo baterie sztorcowe. W łazience dla dzieci baterie bez mieszacza, w toalecie ogólnej bateria umywalkowa dla niepełnosprawnych. Zapotrzebowanie wody dla celów bytowo-gospodarczych wynosi 0,71 l /sek. Projektowane zapotrzebowanie wody i ciepła dla przygotowania ciepłej wody nie przekraczają dotychczasowej wydajności instalacji. Pomiar ilości wody dla całego budynku wodomierzem w studni na przyłączu. Pomiar ilości wody dla przedszkola za pomocą wodomierzy skrzydełkowych dla wody ciepłej i zimnej zamontowanych na odejściach do grup przyborów. Instalacje wodociągowe bytowe poziomy i piony w budynku projektowane są jako jednostrefowe z rur tworzywowych Pn 10. Przewody wodociągowe i ciepłej wody. izolować otuliną z pianki polietylenowej o współczynniku przewodzenia ciepła lambda= W/mK lub otuliną z wełny kamiennej w płaszczu ochronnym z folii aluminiowej. Podejścia do przyborów w łazienkach i przygotowalni posiłków prowadzić w stropie podwieszonym a następnie w bruzdach ściennych przewodami z rur typu PP do wody zimnej PN 10 w rurach osłonowych peszla Kształtki połączeniowe przystosowane do ułoŝenia w szlichcie betonowej. Armatura dla instalacji Pr=min 10 bar 3.2. Instalacja ciepłej wody uŝytkowej i cyrkulacji Instalacja ciepłej wody uŝytkowej budynku zasilana będzie z kotłowni c.o. + c.w. zlokalizowanej na parterze budynku. Instalacja jednostrefowa z rozdziałem górnym. Poziomy prowadzone będą w stropie podwieszonym (równolegle do przewodów wody zimnej), zaizolowane otuliną z pianki polietylenowej. Celem prawidłowego obiegu instalacji ciepłej wody. projektuje się instalację pompową cyrkulacyjną poziomów i pionów.przewody wody cyrkulacyjnej prowadzić obok przewodów wody ciepłej i zaizolować. Ze względu na przeznaczenie pomieszczeń na przedszkole projektuje się na odejściu wody ciepłej do łazienek dla dzieci zainstalowanie zaworu termostatycznego mieszającego.zakres regulacji tego zaworu 35-50st.C, przepływ 0,24-4,4 m 3 /h. Zapotrzebowanie ciepła dla przygotowania ciepłej wody. Q cw dla przedszkola 23,5 kw, nie przekracza dotychczasowego zapotrzebowania ciepła dla c.w. Nowe odcinki instalacji ciepłej wody. i cyrkulacji wykonać z rur tworzywowych typu PP 3

W łazience dla dzieci baterie bez mieszacza, w toalecie ogólnej bateria umywalkowa dla niepełnosprawnych. Zapotrzebowanie wody dla celów bytowo-gospodarczych wynosi 0,71 l /sek.

4 t rob =80 0 C PN 16 z kształtkami przewidzianymi do zabetonowania. Instalacje c.w. i cyrkulacji (poziomy i piony) naleŝy zaizolować otulinami z pianki polietylenowej lub otuliną z wełny kamiennej płaszczu z folii aluminiowej grubość wg zał. Nr 2 Rozporządzenia Ministra Infrastruktury Dz Ustaw 201/08. Temp. wody max C na przyborze, armatura dla instalacji na temp C pn 16 bar Instalacja kanalizacji sanitarnej Instalacja kanalizacji w budynku jest wykonana z rur PVC - poziomy SN 8 do wys. parteru, powyŝej z rur PVC niskoszumowych. Nowe odcinki kanalizacji równieŝ naleŝy wykonac z rur z PVC SN 8. Przybory sanitarne w łazienkach i w pomieszczeniu przygotowalni podłączyć naleŝy do istniejących poziomów kanalizacji po sprawdzeniu metodą odkrywki lokalizacji i rzędnych tych przewodów. Mocowanie instalacji wg systemu mocowań z przekładkami akustycznymi. W kotłowni istnieją studzienki schładzające. Część budynku w której mieści się przedszkole posiada 1 wylot kanalizacji do istniejącego przyłącza kanalizacyjnego. Wszelkie prace wykonywać zgodnie z obowiązującymi przypisami i normami, oraz instrukcjami producentów rur i urządzeń Ochrona p.poŝ. Ochrona p.poŝ. w budynku pozostaje bez zmian w oparciu o istniejącą instalację p-poŝ Uwagi ogólne Przewody wody prowadzone będą w otworach wierconych pod nadzorem konstrukcyjnym do Φ 200. Uszczelnienie przejść wg ustaleń systemowych. Przewody kanalizacyjne (podejścia od przyborów) wykonywać po zdjęciu wierzchnich warstw posadzki i sprawdzeniu lokalizacji i rzędnych istniejących przewodów. Wszelkie prace muszą być wykonywane zgodnie z obowiązującymi przepisami, normami i instrukcjami producentów rur i urządzeń. Projektant: mgr inŝ. ElŜbieta Miedzianowska 4

3. Instalacja kanalizacji sanitarnej Instalacja kanalizacji w budynku jest wykonana z rur PVC - poziomy SN 8 do wys. parteru, powyŝej z rur PVC niskoszumowych.
