1 Załącznik 11 d OPIS TECHNICZNY do projektu architektonicznego budowlanego Obiekt: Lokalizacja: Inwestor: budynek socjalno-gospodarczy działka nr ewid. 877/2 połoŝona w Majdanie Sieniawskim Gmina Adamówka 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany budynku socjalno-gospodarczego na terenie stadionu piłkarskiego. Przedmiotowy obiekt zlokalizowany będzie na działce nr ewid. 877/2 połoŝonej w Majdanie Sieniawskim. Budynek parterowy, niepodpiwniczony, wybudowany w technologii tradycyjnej. 2. Opis ogólny Budynek parterowy, niepodpiwniczony o wymiarach w rzucie 8,35 x 10,70m. Na parterze zlokalizowano pomieszczenia socjalne dla zawodników i sędziów oraz pomieszczenie magazynowe. Wejście główne do budynku od strony wschodniej, bezpośrednio ze stadionu piłkarskiego - z poziomu chodnika. Wysokość uŝytkowa pomieszczeń wynosi 2,80m. Zestawienie powierzchni i kubatury: - powierzchnia zabudowy - 89,3 m 2 - powierzchnia uŝytkowa - 70,7 m 2 - kubatura - 292,9 m 3 3. Program funkcjonalno-uŝytkowy Zaprojektowano pomieszczenia socjalne szatnie i umywalnie dla 2-ch zespołów piłkarskich. Pomieszczenia przewidziano dla 15 osób w kaŝdej z druŝyn.

2 2 Ponadto wydzielono pokój oraz łazienkę przeznaczona dla sędziów - 3 osoby. Od strony północnej wydzielono magazyn na sprzęt piłkarski (siatki, piłki). Nie przewiduje się stałego pobytu ludzi w pomieszczeniach. 4. Dane konstrukcyjno - materiałowe 4.1 Warunki gruntowe Warunki gruntowe określono na podstawie oględzin. PodłoŜe stanowią piaski drobne. Poziom wód gruntowych znajduje się poniŝej poziomu posadowienia fundamentów. Obiekt zaliczono do pierwszej kategorii geotechnicznej. 4.2 Fundamenty Zaprojektowano posadowienie budynku na Ŝelbetowych ławach fundamentowych. Ławy wykonane z betonu Ŝwirowego klasy B20, zbrojonego podłuŝnie prętami ze stali klasy A- III(34GS), strzemiona ław ze stali klasy A-0 (St0S). Posadowienie fundamentów na gruncie rodzimym, na warstwie chudego betonu grubości 10cm. 4.3 Ściany Ściany fundamentowe betonowe z betonu klasy B15, ocieplone strofoamem grub. 6cm. Ściany zewnętrzne nadziemia murowane z pustaków gazobetonowych grub. 25cm na zaprawie cementowo-wapiennej wytrzymałości 3MPa, ocieplone styropianem PS-E FS15 grub. 10cm. Ściany w poziomie stropu zwieńczone wieńcem Ŝelbetowym. Ściany działowe z bloczków gazobetonowych. Projektowany trzon kominowy z cegły pełnej palonej. NadproŜa Ŝelbetowe i ceglane. 4.4 Stropy Stropy Ŝelbetowe monolityczne, oparte na projektowanych ścianach nośnych. Konstrukcja Ŝelbetowa wykonana z betonu Ŝwirowego klasy B Dach Dach drewniany płatwiowo-kleszczowy, kryty blachą trapezową. Krokwie oparte na płatwiach drewnianych. Słupy oparte na podwalinach. Elementy konstrukcji drewnianej wykonane z drewna sosnowego klasy K27. Pokrycie dachu blachą trapezową powlekaną.

3 3 4.6 Posadzki Projektowane posadzki pomieszczeń terakota gress. Umywalnie i wc płytki szkliwione antypoślizgowe. 4.7 Stolarka Stolarka okienna z PCV. Stolarka drzwiowa wewnętrzna drewniana typowa. Drzwi zewnętrzne aluminiowe, szklone szkłem bezpiecznym, odpornym na uderzenia. 4.8 Izolacje Izolacja przeciwwilgociowa pozioma i pionowa 2 x papa na lepiku asfaltowym. Paraizolacja - folia polietylenowa. Izolacja termiczna stropu styropian PS-E FS20 grub. 15cm. Izolacja termiczna ścian wg pkt Roboty wykończeniowe Tynki wewnętrzne cementowo-wapienne. Na ścianach pomieszczeń szatni, umywalni, wc i w łazience do wysokości 2,00m glazura. Malowanie ścian i sufitów farbą emulsyjną w kolorze białym. Impregnacja konstrukcji drewnianych środkiem Fobos M-4 do granicy niezapalności. Tynki zewnętrzne cienkowarstwowe akrylowe. Rynny, rury spustowe i obróbki blacharskie z blachy ocynkowanej powlekanej. 5. Instalacje Instalacja wodociągowa podłączone do istniejącego przyłącza. Woda ciepła pozyskiwana elektrycznie. Ścieki sanitarne odprowadzone do sieci kanalizacyjnej. Instalacja elektryczna doprowadzona przyłączem kablowym. Ogrzewanie budynku grzejnikami elektrycznymi. Projektowana wentylacja grawitacyjna. Przewody wentylacji grawitacyjnej wyprowadzone ponad połać dachową. Wentylacja pomieszczeń wc wspomagana mechanicznie wentylatorami typu EDM. 6. Ochrona przeciwpoŝarowa budynku Budynek uŝyteczności publicznej, niski N (do 12m wysokości) o 1-kondygnacji uŝytkowej. Budynek zaliczono do kategorii zagroŝenia ludzi ZL III.

4 4 Wymagana klasa odporności poŝarowej - D dla budynku. Wymagane klasy odporności ogniowej elementów budowlanych: - główne elementy konstrukcyjne - R 30 - spełnione, - stropy - REI 30 - spełnione, - ściany zewnętrzne - EI 30 - spełnione, - ściany wewnętrzne - bez wymagań, - przekrycie dachu - bez wymagań, - konstrukcja dachu - bez wymagań. Wymagane wielkości i odległości w budynku: Dopuszczalna wielkość stref poŝarowych m 2 - spełnione Dopuszcz. długość przejścia ewakuacyjnego - 40 m - spełnione Dopuszcz. długość dojścia ewakuacyjnego - 30 m - spełnione Ewakuacja z pomieszczeń budynku zapewniona jest poprzez 2 wyjścia z budynku. Drogi ewakuacyjne powinny być oznakowane zgodnie z wymogami i w czasie przebywania w budynku uŝytkowników drzwi powinny być otwarte. Sprzęt p.poŝ. 1 gaśnica proszkowa. Droga poŝarowa nie jest wymagana. 7. Uwagi końcowe Materiały budowlane winny posiadać atesty Instytutu Techniki Budowlanej dopuszczające ich stosowania w budownictwie. Roboty budowlane wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. Przy prowadzeniu robót budowlanych przestrzegać przepisów BHP. Opracował:

5 OPIS TECHNICZNY do projektu zagospodarowania działki nr ewid. 877/2 połoŝonej w Majdanie Sieniawskim Obiekt: Inwestor: budynek socjalno-gospodarczy Gmina Adamówka 1. Przedmiot inwestycji Przedmiotem opracowania jest projekt budowlany budynku socjalno-gospodarczego na terenie stadionu piłkarskiego w Majdanie Sieniawskim gm. Adamówka działka nr ewid. 877/2. Projektowany budynek socjalno-gospodarczy będzie obiektem parterowym, niepodpiwniczonym. W ramach inwestycji projektuje się wykonanie przyłącza wody z sieci wodociągowej oraz przyłącza kanalizacji sanitarnej. Ponadto projektuje się wykonanie oświetlenia terenu wg oddzielnego opracowania. 2. Istniejący stan zagospodarowania terenu Przedmiotowa działka połoŝona w Miejscowości Majdan Sieniawski przy drodze powiatowej. Dostęp na działkę istniejącym zjazdem publicznym. Teren działki płaski. Na przedmiotowej działce zlokalizowany jest stadion piłkarski. Od strony zachodniej stadionu usytuowana jest podłoga taneczna, nie połączona na stałe z gruntem. 3. Projektowane zagospodarowanie terenu Budynek socjalno-gospodarczy o wymiarach w rzucie 8,35 x 10,70m zaprojektowano w zachodniej części działki, posiadającej duŝą powierzchnię. Budynek usytuowano w odległości 4,00m od ogrodzenia stadionu piłkarskiego, w znacznej odległości od granic działki, nie mieszczących się w zakresie opracowania mapy do celów projektowych.

6 2 Wejście główne do budynku od strony wschodniej. Zaopatrzenie budynku mieszkalnego w energię elektryczną przyłączem kablowym zgodnie z warunkami podanymi przez Rejonowy Zakład Energetyczny w Jarosławiu. Woda do budynku mieszkalnego doprowadzona przyłączem z rur PE40 z istniejącej na działce sieci wodociągowej Odprowadzenie ścieków sanitarnych przyłączem z rur PCV 160 do projektowanej przepompowni P1 o średnicy 1000mm. Ścieki rurociągiem tłocznym PE50 zostaną odprowadzone do zlokalizowanej na działce sieci kanalizacji sanitarnej. Poziom ±0,00 budynku załoŝono na rzędnej 211,20m n.p.m. WzdłuŜ ogrodzenia stadionu przebiega droga dojazdowa. Dojście do budynku z w/w drogi utwardzone kostką betonową. 4. Dane o wpisie do rejestru zabytków Teren, na którym projektowany jest budynek socjalno-gospodarczy nie jest objęty obszarem ochrony konserwatorskiej. 5. Dane o wpływie eksploatacji górniczej Teren, na którym projektowany jest przedmiotowy budynek socjalno-gospodarczy nie znajduje się w granicach terenu górniczego. 6. Informacje i dane o charakterze i cechach zagroŝeń dla środowiska oraz higieny i zdrowia Wytwarzane w projektowanym budynku socjalno-gospodarczym ścieki sanitarne o charakterze komunalnym odprowadzone będą do sieci kanalizacyjnej. Eksploatacja obiektu nie spowoduje przekroczenia dopuszczalnych stęŝeń zanieczyszczeń powietrza atmosferycznego ogrzewanie elektryczne. Powstające odpady komunalne będą gromadzone w pojemnikach na śmieci i wywoŝone przez wyspecjalizowane jednostki na wysypisko. W obiekcie nie będzie występować emisja hałasu wychodząca zasięgiem poza teren działki inwestora. Oddziaływanie akustyczne nie będzie rozróŝniane z tłem działek sąsiednich i nie pogorszy klimatu akustycznego w otoczeniu.

7 3 Projektowany budynek socjalno-gospodarczy nie narusza interesu osób trzecich w zakresie dojazdu i dostępu do ich terenu oraz nie pogarsza estetyki otoczenia. Wykonanie budynku przewidziano z materiałów posiadających wymagane atesty higieniczne i nie wydzielających szkodliwych substancji. Przyjęte w projekcie rozwiązania przestrzenne, funkcjonalne i techniczne, w ramach obowiązujących przepisów nie wywierają negatywnego wpływu na środowisko przyrodnicze, zdrowie ludzi i bezpieczeństwo innych obiektów budowlanych znajdujących się w pobliŝu. Projektowane przedsięwzięcie na podstawie przepisów Rozporządzenia Rady Ministrów z 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu o oddziaływaniu na środowisko nie naleŝy do przedsięwzięć wymagających ani mogących wymagać sporządzania raportu o oddziaływaniu przedsięwzięcia na środowisko. 7. Charakterystyka ekologiczna opis robót i ich zagroŝenia Realizacja niniejszego projektu spowoduje wyłącznie krótkoterminowe oddziaływanie na środowisko związane z budową budynku socjalno-gospodarczego. Do zagroŝeń tych naleŝą: zanieczyszczenie otoczenia budynku materiałami uŝytymi do jego realizacji, zanieczyszczenie powietrza spalinami z silników maszyn i pojazdów transportowych, hałas i drgania wywołane przez pracujące maszyny i pojazdy dowoŝące materiały. Po wybudowaniu budynku zlikwidowane zostaną czynniki wtórne (zapylenie,odpady). ZagroŜenia krótkoterminowe, związane z realizacją zadania są bardzo niewielkie, ale mogą być uciąŝliwe dla mieszkańców z sąsiedztwa budowy. NajbliŜszy zamieszkały budynek usytuowany w odległości ponad 100m od placu budowy. Opracował:

8

9

10

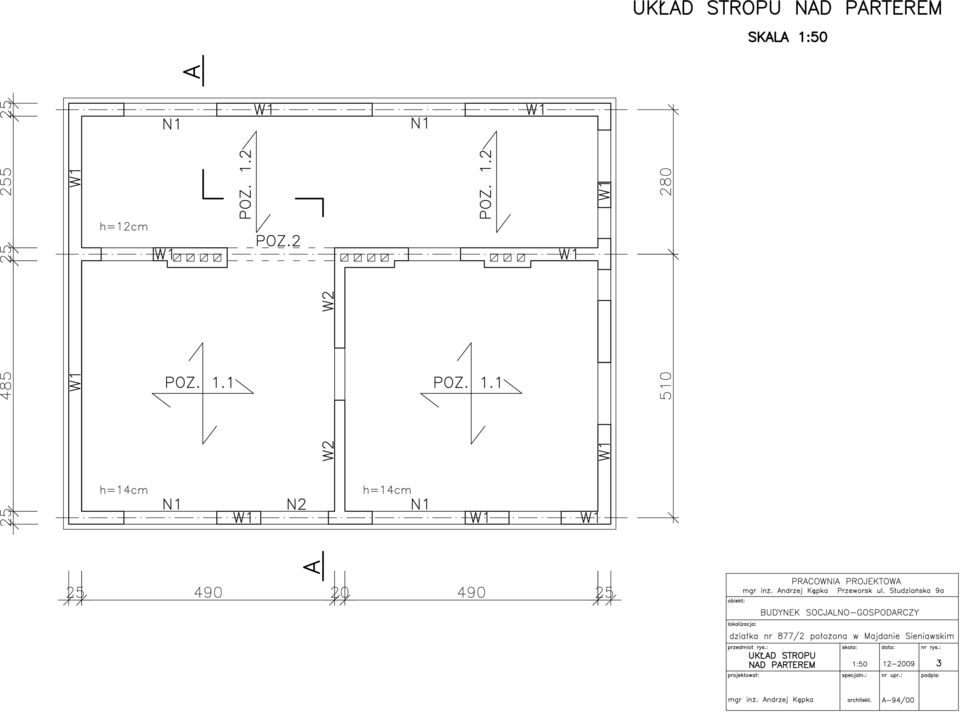

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25 Zestawienie stali zbrojeniowej element Nr φ długość ilość długość ogólna [m] [m] [szt.] φ6 (St0S) φ8 (34GS) φ12(34gs) fundamenty ława , ,40 fundament , ,68 Ł1 płyty stropowe POZ , ,38 2szt , , , , , , , , , ,00 POZ , , , , , ,00 wieńce W , , , ,00 W , , , ,30 nadproŝa POZ ,67 2 5,34 1szt ,27 4 9, , ,00 N , ,08 4szt , ,00 N ,77 5 8,85 1szt , ,50 Długość ogólna wg średnic Masa 1m pręta Masa prętów wg średnic Masa całkowita wg gatunku stali Razem cięŝar [m] 345,48 456, ,07 [kg/m] 0,222 0,395 0,888 [kg] 76,70 180,32 991,96 [kg] 76, ,28 [kg] 1248,97
