1 Usługi Projektowo-Kosztorysowe "K O S Z T - B U D Zdzieszowice ul.powstańców Śląskich 1 tel PROJEKT BUDOWLANY Temat opracowania: OCIEPLENIE ŚCIANY FRONTOWEJ BUDYNKU OSP W ROZWADZY W METODZIE LEKKIEJ. Inwestor : Gmina Zdzieszowice ul. B.Chrobrego 34 Zdzieszowice Lokalizacja: Rozwadza ul. Szkolna 34 / działka nr ew.291/4 km.3/ BranŜa : budowlana Powierzchnia zabudowy budynku OSP Rozwadza : 248,09 m 2 Kubatura : 1740,0 m 2 Wysokośc budynku : 8,3 m Data : r Nr egz. 1 1

LEKKIEJ. Inwestor : Gmina Zdzieszowice ul. B.Chrobrego 34 Zdzieszowice Lokalizacja: Rozwadza ul. Szkolna 34 / działka nr ew.

2 OPIS TECHNICZNY do projektu Nr 07-18B pt. Ocieplenie ściany frontowej budynku OSP w Rozwadzy w metodzie lekko mokrej Inwestor: Lokalizacja: Gmina Zdzieszowice Zdzieszowice ul. Chrobrego 34 Rozwadza ul. Szkolna 34 (dz. nr ew. 291/ km.3) gm. Zdzieszowice Spis zawartości: 1. Podstawa opracowania Zakres opracowania Opis inwestycji Dane techniczne obiektu Dane konstrukcyjno-budowlane /opis przewidzianego remontu/ Sposób budowy a ochrona osób trzecich Wykończenie zewnętrzne budynku Charakterystyka energetyczna Charakterystyka ekologiczna Warunki wykonania robót budowlano-montaŝowych Informacja o sporzadzeniu planu BIOS - 5 Wykaz sporządzonych rysunków: 01 - Usytuowanie budynku w obrębie działki nr 291/4 02 Elewacja frontowa budynku. 03 Rzut poziomy przyziemia. 2

Dane techniczne obiektu - 3 5. Dane konstrukcyjno-budowlane /opis przewidzianego remontu/ - 3-4 6. Sposób budowy a ochrona osób trzecich - 4 7. Wykończenie zewnętrzne budynku - 4 8.

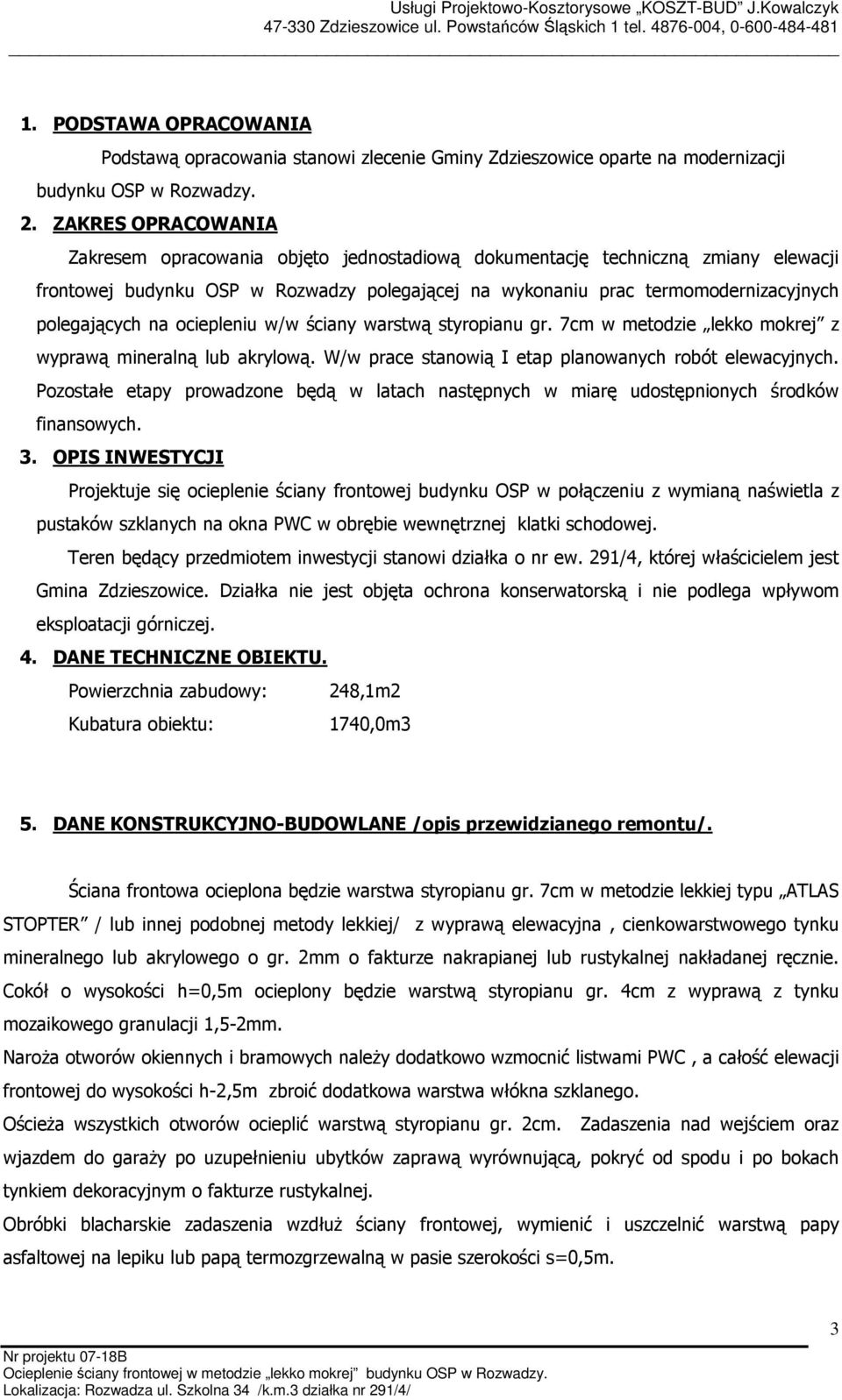

3 1. PODSTAWA OPRACOWANIA Podstawą opracowania stanowi zlecenie Gminy Zdzieszowice oparte na modernizacji budynku OSP w Rozwadzy. 2. ZAKRES OPRACOWANIA Zakresem opracowania objęto jednostadiową dokumentację techniczną zmiany elewacji frontowej budynku OSP w Rozwadzy polegającej na wykonaniu prac termomodernizacyjnych polegających na ociepleniu w/w ściany warstwą styropianu gr. 7cm w metodzie lekko mokrej z wyprawą mineralną lub akrylową. W/w prace stanowią I etap planowanych robót elewacyjnych. Pozostałe etapy prowadzone będą w latach następnych w miarę udostępnionych środków finansowych. 3. OPIS INWESTYCJI Projektuje się ocieplenie ściany frontowej budynku OSP w połączeniu z wymianą naświetla z pustaków szklanych na okna PWC w obrębie wewnętrznej klatki schodowej. Teren będący przedmiotem inwestycji stanowi działka o nr ew. 291/4, której właścicielem jest Gmina Zdzieszowice. Działka nie jest objęta ochrona konserwatorską i nie podlega wpływom eksploatacji górniczej. 4. DANE TECHNICZNE OBIEKTU. Powierzchnia zabudowy: 248,1m2 Kubatura obiektu: 1740,0m3 5. DANE KONSTRUKCYJNO-BUDOWLANE /opis przewidzianego remontu/. Ściana frontowa ocieplona będzie warstwa styropianu gr. 7cm w metodzie lekkiej typu ATLAS STOPTER / lub innej podobnej metody lekkiej/ z wyprawą elewacyjna, cienkowarstwowego tynku mineralnego lub akrylowego o gr. 2mm o fakturze nakrapianej lub rustykalnej nakładanej ręcznie. Cokół o wysokości h=0,5m ocieplony będzie warstwą styropianu gr. 4cm z wyprawą z tynku mozaikowego granulacji 1,5-2mm. NaroŜa otworów okiennych i bramowych naleŝy dodatkowo wzmocnić listwami PWC, a całość elewacji frontowej do wysokości h-2,5m zbroić dodatkowa warstwa włókna szklanego. OścieŜa wszystkich otworów ocieplić warstwą styropianu gr. 2cm. Zadaszenia nad wejściem oraz wjazdem do garaŝy po uzupełnieniu ubytków zaprawą wyrównującą, pokryć od spodu i po bokach tynkiem dekoracyjnym o fakturze rustykalnej. Obróbki blacharskie zadaszenia wzdłuŝ ściany frontowej, wymienić i uszczelnić warstwą papy asfaltowej na lepiku lub papą termozgrzewalną w pasie szerokości s=0,5m. 3

na ociepleniu w/w ściany warstwą styropianu gr. 7cm w metodzie lekko mokrej z wyprawą mineralną lub akrylową. W/w prace stanowią I etap planowanych robót elewacyjnych.

4 Istniejące parapety zewnętrzne betonowe, lastrykowe ze względu na ocieplenie ściany, wymagają wymiany. 6. SPOSÓB BUDOWY A OCHRONA INTERESÓW OSÓB TRZECICH. Projektowane ocieplenie ściany frontowej nie narusza interesu osób trzecich w rozumieniu przepisów prawa budowlanego. 7. WYKONCZENIE ZEWNĘTRZNE BUDYNKU. 7.1 Elewacja 7.2 Okna Tynk zewnętrzny mineralny wg technologii wybranej firmy na warstwie izolacji termicznej. Stosować okna PCV wg technologii wybranej firmy. Zaleca się stosowanie okien wyposaŝonych w nawiewniki okienne i spełniające wymagania wentylacji pomieszczeń przez odpowiedni współczynnik infiltracji. 7.2 Obróbka blacharska dachu oraz rynny i rury spustowe. NaleŜy zastosować obróbki dachowe systemowe lub wykonać indywidualnie z blachy stalowej ocynkowanej. Rynny i rury spustowe istniejące. 7.3 Parapety zewnętrzne Parapety zewnętrzne parapety z PCV lub blachy powlekanej o kolorze dopasowanym do kolorystyki budynku. 8. CHARAKTERYSTYKA ENERGETYCZNA. Wartości współczynników obliczono zgodnie z PN-EN ISO 6946:1999r. Wartości obliczeniowe są następujące: Ściana zewnętrzna z docelową warstwą izolacji termicznej gr. 7cm: U=0,3W/m2K < U max Budynek OSP docelowo będzie ogrzewany gazowymi piecami konwekcyjnymi z zamkniętą komorą spalania BETA. 9. CHARAKTERYSTYKA EKOLOGICZNA. 9.1 Emisja zanieczyszczeń pyłowych i płynnych. Projektowana zmiana elewacji frontowej poprzez projektowane ocieplenie warstwa styropianu gr. 7cm z wyprawą elewacyjną cienkowarstwową nie stanowi istotnego zagroŝenia ekologicznego dla otaczającego terenu. Emisja zanieczyszczeń pyłowych powodowana docelowym ogrzewaniem będzie nie większa niŝ dopuszczalna w aktualnych przepisach określonych w Rozporządzeniu Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa w sprawie ochrony powietrza atmosferycznego przed zanieczyszczeniami z dnia r. 9.2 Odpady stałe. 4

2 Okna Tynk zewnętrzny mineralny wg technologii wybranej firmy na warstwie izolacji termicznej. Stosować okna PCV wg technologii wybranej firmy.

5 Pojemnik na odpadki znajduje się na terenie działki i opróŝniany jest przez wyspecjalizowany Zakład Komunalny. 9.3 Wpływ ocieplenia ściany frontowej na istniejący drzewostan, powierzchnię ziemi, glebę, wody powierzchniowe i podziemne. Zakres projektowanego ocieplenia ściany frontowej nie wprowadza szczególnych zakłóceń ekologicznych w charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych. Charakter uŝytkowy budynku pozwala na zachowanie biologicznie czynnego terenu działki poza powierzchnią istniejącej zabudowy i utwardzonych dojść i dojazdów do budynku. 10 WARUNKI WYKONANIA ROBÓT BUDOWLANO-MONTAśOWYCH. Wszystkie roboty budowlano-montaŝowe, a takŝe odbiór robót, naleŝy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych wydanych przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, a opracowanych przez ITB pod kierunkiem osób uprawnionych. Materiały budowlane oraz elementy prefabrykowane winny posiadać wymagane aprobaty techniczne i odpowiadać obowiązującym normom. 11 INFORMACJA O SPORZĄDZENIU PLANU BIOS. Dla projektowanego ocieplenia ściany frontowej nie zachodzi konieczność sporządzania na etapie wykonawczym planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych stwarzających zagroŝenie bezpieczeństwa i zdrowia ludzi przy realizacji w/w inwestycji wg Rozporządzenie Ministra Infrastruktury z dnia r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi. 5

Zakres projektowanego ocieplenia ściany frontowej nie wprowadza szczególnych zakłóceń ekologicznych w charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych.
