PROJEKT CERKWI PRAWOSŁAWNEJ, PLEBANI, DZWONNICY PROJEKT BUDOWLANY - ARCHITEKTURA SPIS TREŚCI

Transkrypt

1 CERKWI PRAWOSŁAWNEJ, PLEBANI, DZWONNICY SPIS TREŚCI NAZWA RYSUNKU SKALA NR.RYS FORMAT NR STRONY 1. Kopie uprawnień i oświadczenia projektantów A4 Oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi przepisami. A Decyzja o warunkach zabudowy A Zagospodarowanie terenu 3.1 Opis zagospodarowania terenu A Mapa zagospodarowania terenu 1 : Konstrukcyjne obliczenia statyczne budynków sakralnych A Projekt architektoniczno budowlany 5.1 Opis techniczny do projektu budowlanego A Część graficzna CERKIEW PRAWOSŁAWNA 6.1 Rzut fundamentu 1 : A Rzut parteru 1 : A Rzut stropu nad parterem 1 : A Rzut antresoli 1 : A Rzut więźby dachowej 1 : A Rzut więźby dachowej 1 : A Rzut dachu 1 : A Przekrój A - A 1 : A Przekrój B - B 1 : A Rzut, przekrój A A WieŜy 1 : A Przekrój C C 1 : A Elewacja 1 : A Wykaz stolarki 1 : A3 66 PLBANIA 6.14 Rzut fundamentu 1 : A Rzut parteru 1 : A Rzut stropu nad parterem 1 : A Rzut poddasza 1 : A Rzut więźby dachowej 1 : A Krokwie 1 : A Rzut dachu 1 : A Przekrój A - A 1 : A Przekrój B - B 1 : A Elewacje 1 : A Wykaz stolarki 1 : A3 77 DZWONNICA 6.25 Rzut fundamentu 1 : A Rzut parteru 1 : A Rzut wieŝy 1 : A Rzut więźby dachowej 1 : A Rzut dachu 1 : A Elewacje 1 : A Przekrój A - A 1 : A PProjekt ogrodzenia 1 : A Schemat instalacji co. Plebania 1 : A Schemat instalacji wodno. kanal. Plebania 1 : A Schemat instalacji elektrycznych - Plebania 1 : A Schemat instalacji elektrycznych Cerkwi 1 : A Schemat odgromienia Cerkwi 1 : A Schemat odgromienia Plebania 1 : A Schemat odgromienia Dzwonnicy 1 : A BIOZ A

2

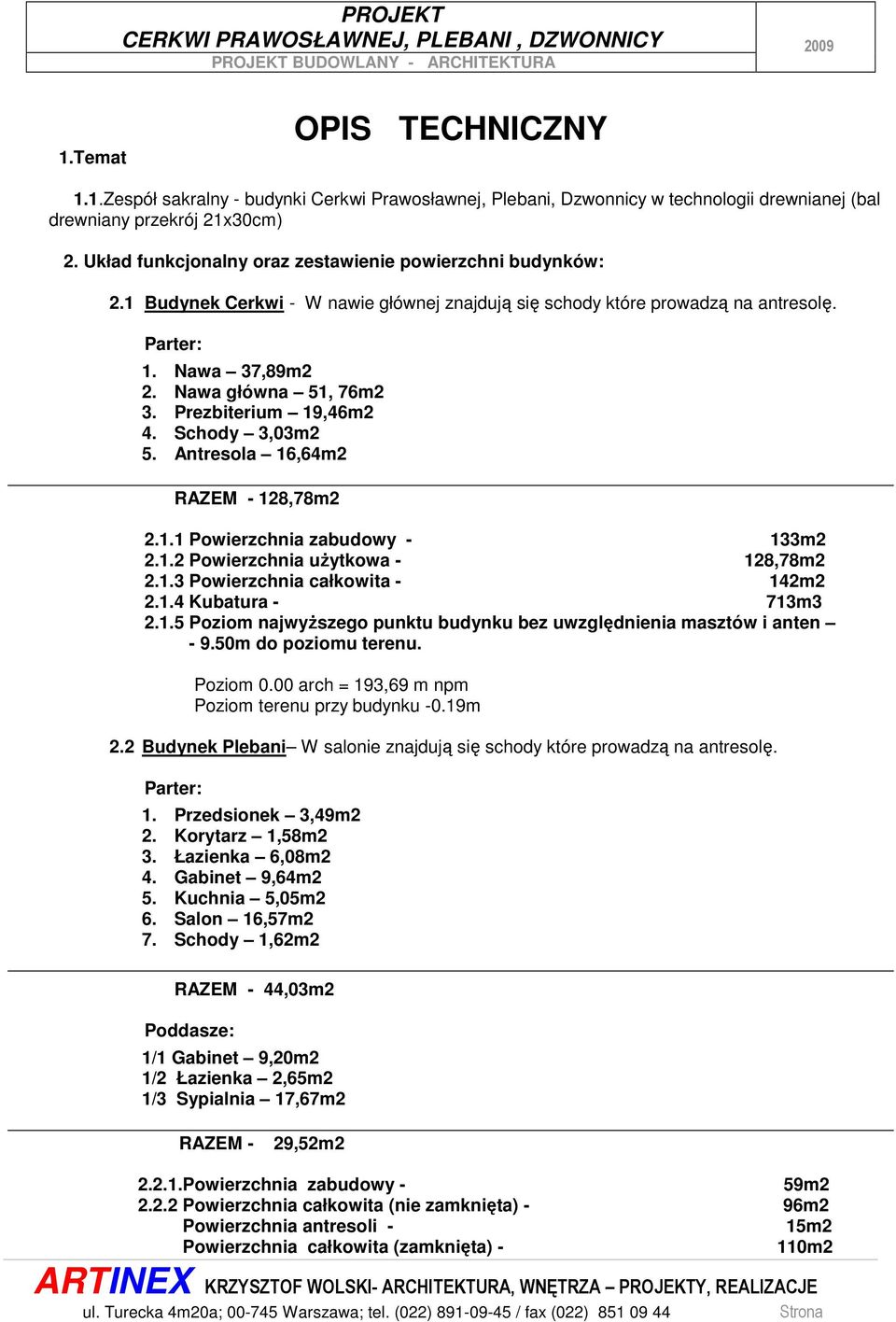

3 1.Temat OPIS TECHNICZNY 1.1.Zespół sakralny - budynki Cerkwi Prawosławnej, Plebani, Dzwonnicy w technologii drewnianej (bal drewniany przekrój 21x30cm) 2. Układ funkcjonalny oraz zestawienie powierzchni budynków: 2.1 Budynek Cerkwi - W nawie głównej znajdują się schody które prowadzą na antresolę. Parter: 1. Nawa 37,89m2 2. Nawa główna 51, 76m2 3. Prezbiterium 19,46m2 4. Schody 3,03m2 5. Antresola 16,64m2 RAZEM - 128,78m Powierzchnia zabudowy - 133m Powierzchnia uŝytkowa - 128,78m Powierzchnia całkowita - 142m Kubatura - 713m Poziom najwyŝszego punktu budynku bez uwzględnienia masztów i anten m do poziomu terenu. Poziom 0.00 arch = 193,69 m npm Poziom terenu przy budynku -0.19m 2.2 Budynek Plebani W salonie znajdują się schody które prowadzą na antresolę. Parter: 1. Przedsionek 3,49m2 2. Korytarz 1,58m2 3. Łazienka 6,08m2 4. Gabinet 9,64m2 5. Kuchnia 5,05m2 6. Salon 16,57m2 7. Schody 1,62m2 RAZEM - 44,03m2 Poddasze: 1/1 Gabinet 9,20m2 1/2 Łazienka 2,65m2 1/3 Sypialnia 17,67m2 RAZEM - 29,52m Powierzchnia zabudowy - 59m Powierzchnia całkowita (nie zamknięta) - 96m2 Powierzchnia antresoli - 15m2 Powierzchnia całkowita (zamknięta) - 110m2

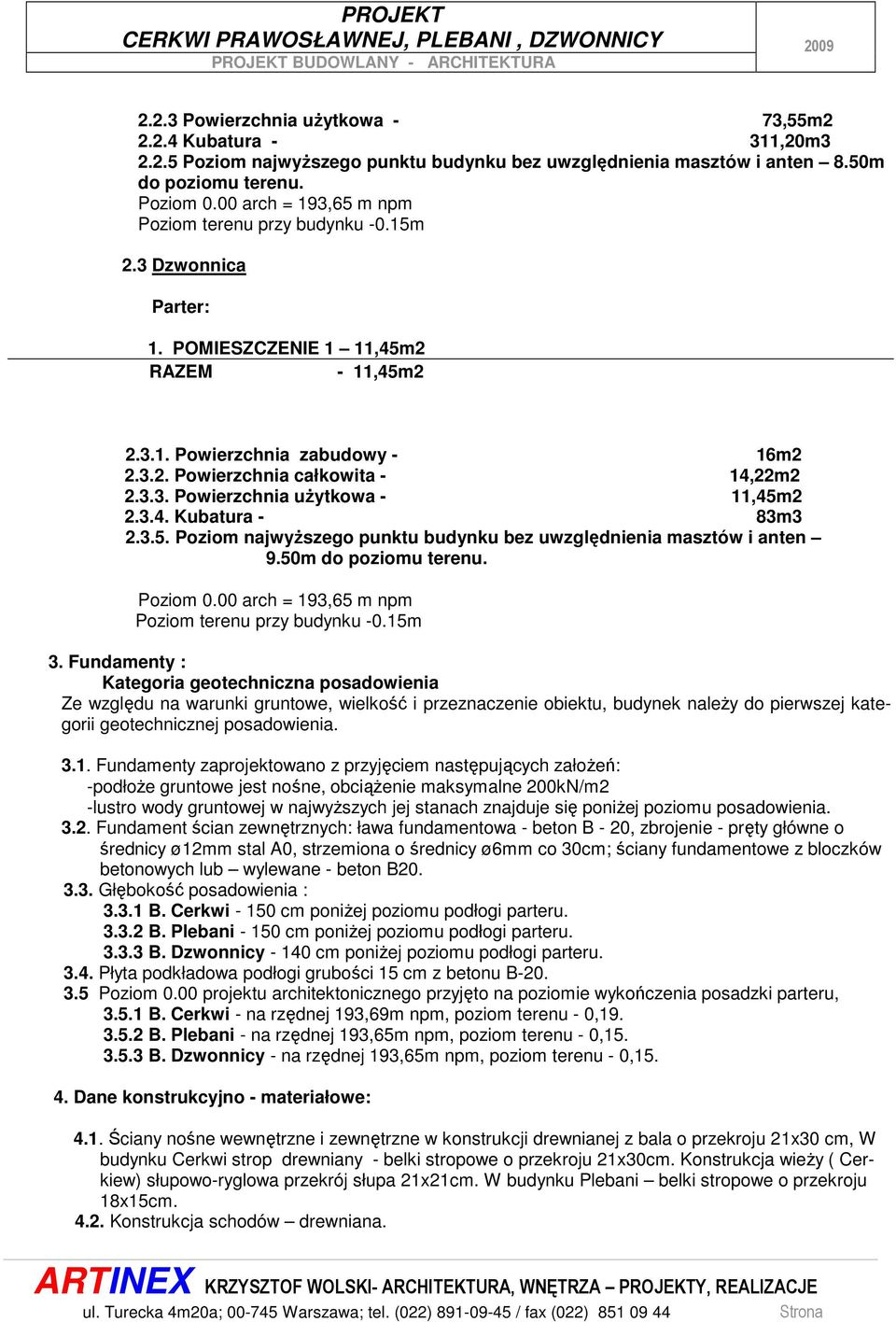

4 2.2.3 Powierzchnia uŝytkowa - 73,55m Kubatura - 311,20m Poziom najwyŝszego punktu budynku bez uwzględnienia masztów i anten 8.50m do poziomu terenu. Poziom 0.00 arch = 193,65 m npm Poziom terenu przy budynku -0.15m 2.3 Dzwonnica Parter: 1. POMIESZCZENIE 1 11,45m2 RAZEM - 11,45m Powierzchnia zabudowy - 16m Powierzchnia całkowita - 14,22m Powierzchnia uŝytkowa - 11,45m Kubatura - 83m Poziom najwyŝszego punktu budynku bez uwzględnienia masztów i anten 9.50m do poziomu terenu. Poziom 0.00 arch = 193,65 m npm Poziom terenu przy budynku -0.15m 3. Fundamenty : Kategoria geotechniczna posadowienia Ze względu na warunki gruntowe, wielkość i przeznaczenie obiektu, budynek naleŝy do pierwszej kategorii geotechnicznej posadowienia Fundamenty zaprojektowano z przyjęciem następujących załoŝeń: -podłoŝe gruntowe jest nośne, obciąŝenie maksymalne 200kN/m2 -lustro wody gruntowej w najwyŝszych jej stanach znajduje się poniŝej poziomu posadowienia Fundament ścian zewnętrznych: ława fundamentowa - beton B - 20, zbrojenie - pręty główne o średnicy ø12mm stal A0, strzemiona o średnicy ø6mm co 30cm; ściany fundamentowe z bloczków betonowych lub wylewane - beton B Głębokość posadowienia : B. Cerkwi cm poniŝej poziomu podłogi parteru B. Plebani cm poniŝej poziomu podłogi parteru B. Dzwonnicy cm poniŝej poziomu podłogi parteru Płyta podkładowa podłogi grubości 15 cm z betonu B Poziom 0.00 projektu architektonicznego przyjęto na poziomie wykończenia posadzki parteru, B. Cerkwi - na rzędnej 193,69m npm, poziom terenu - 0, B. Plebani - na rzędnej 193,65m npm, poziom terenu - 0, B. Dzwonnicy - na rzędnej 193,65m npm, poziom terenu - 0, Dane konstrukcyjno - materiałowe: 4.1. Ściany nośne wewnętrzne i zewnętrzne w konstrukcji drewnianej z bala o przekroju 21x30 cm, W budynku Cerkwi strop drewniany - belki stropowe o przekroju 21x30cm. Konstrukcja wieŝy ( Cerkiew) słupowo-ryglowa przekrój słupa 21x21cm. W budynku Plebani belki stropowe o przekroju 18x15cm Konstrukcja schodów drewniana.

5 5. Konstrukcja dachu: 5.1. Więźba dachowa w ustroju krokwiowo jętkowym, część zadaszenia nawy głównej, prezbiterium oraz wieŝy z bala drewnianego o przekroju 21 x 30cm. - krokwie 8 x 18 cm w rozstawie co 70 cm, - jętki 3,2x16cm - murłaty 14 x 14cm Tarcica konstrukcyjna, iglasta wg sortowania wizualnego, klasyc24 (dawna K-27) o wilgotności nie przekraczającej 20%. Wady niedopuszczalne drewna konstrukcyjnego : zmurszałość, skręt włókien i rdzenia, sęki wzdłuŝne, sęki czarne. Impregnacja drewna środkami grzybobójczymi i owadobójczymi Poszycie: deskowanie 3,2 x 12 cm oraz gont drewniany (Wady niedopuszczalne: zmurszałość, skręt włókien i rdzeń, sęki podłuŝne, sęki czarne.) 6. Izolacje budynków 6.1.Izolacja przeciwwilgociowa: podłoga na gruncie - izolacja pozioma - 2 x papa asfaltowa na lepiku na gorąco. Izolacja pod bal i legary z pianki poliuretanowej. 6.2.Izolacja cieplna: Izolacja pionowa ścian fundamentowych - styrodur gr. 5 cm na zewnętrznej stronie ściany, oraz 3cm miedzy kamieniem ciosanym a ścianą fundamentową. Izolację przeciwwodną ścian oraz ław fundamentowych naleŝy wykonać z folii płaskiej polietylenu o duŝej gęstości (PE-HD) 7.Materiały wykończeniowe zewnętrzne budynków: 7.1. Elewacje: bal z drewna łączonych wzdłuŝnie na zamek zrębowy W górnych częściach elewacji gont drewniany elewacyjny oraz deskowanie 7.2. Pokrycie dachu: gont drewniany 8. Materiały wykończeniowe wewnętrzne budynków: 8.1. Bal drewniany oraz deskowanie Posadzka : deskowanie, Dzwonnica - płyta betonowa. 9. Zabezpieczenie drewna: Optymalnie impregnacja drewna ciśnieniowa w autoklawach. Dopuszcza się impregnację tarcicy na budowie: Intox S i Fobos M2 do granicy trudnozapalności. MoŜliwe jest zastosowanie środków zamiennych lecz bezwzględnie atestowanych, posiadających odpowiednią gwarancję i załączoną instrukcję stosowania. Środki ognioochronne nie mogą być na bazie solnej i zawierać borku. 10. Ochrona domu przed poŝarem: Wykaz przepisów i norm: [1] ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r.w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U r. Nr 75 poz. 690 z późn. zmianami) [2] ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U r. Nr 80 poz. 563 z późn. zmianami) [3] ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 16 czerwca 2003 r. w sprawie przeciwpoŝarowego zaopatrzenia w wodę oraz dróg poŝarowych Dz. U r. Nr 121 poz. 1139

6 [4] PN 86/B 05003/01.Ochrona odgromowa obiektów budowlanych. Ochrona ogólna. [5] PN 86/B 05003/02.Ochrona odgromowa obiektów budowlanych. Ochrona podstawowa. [6] PN B Ochrona przeciwpoŝarowa budynków. PrzeciwpoŜarowe zaopatrzenie wodne. Zasady obliczania zaopatrzenia wody do celów przeciwpoŝarowych do zewnętrznego gaszenia poŝaru. [7] PN B Ochrona przeciwpoŝarowa budynków. PrzeciwpoŜarowe zaopatrzenie wodne. Sieć wodociągowa przeciwpoŝarowa. [8] PN B Ochrona przeciwpoŝarowa budynków. PrzeciwpoŜarowe zaopatrzenie wodne. Instalacja wodociągowa przeciwpoŝarowa. [9] PN 76/E Elektroenergetyczne I sygnalizacyjne linie kablowe. Projektowanie I budowa. [10] PN 92/B 01256/01.Znaki bezpieczeństwa. Ochrona przeciwpoŝarowa. [11] PN 92/B 01256/02.Znaki bezpieczeństwa. Ewakuacja. [12] Instrukcja Nr 221 Instytutu Techniki Budowlanej Wytyczne oceny odporności ogniowej elementów budowlanych. Kwalifikacja wysokościowa: ze względu na wysokość, budynek kwalifikuje się do grupy budynków niskich. Kwalifikacja poŝarowa: budynek cerkwi jest kwalifikowany do kategorii zagroŝenia ludzi ZL-I, budynek plebani jest kwalifikowany do kategorii zagroŝenia ludzi ZL-IV, budynek dzwonnicy jest kwalifikowany do kategorii zagroŝenia ludzi ZL-III. Lokalizacja budynku i dojazd poŝarowy: Do budynku moŝliwy jest dojazd z drogi gminnej ul. Nadrzeczna. Na działkach sąsiednich od strony PN i PS znajdują się budynki mieszkalne oraz gospodarcze. Wymagana klasa odporności poŝarowej obiektu ze względu na funkcje oraz wysokość, budynek jest zaprojektowany w sposób spełniający wymagania dla klasy D odporności poŝarowej, Podział na strefy poŝarowe: Budynek posiada jedną strefę poŝarową. Konstrukcja drewniana ścian zew i wew. oraz więźby dachowej zabezpieczona preparatami ogniochronnymi i wypełniona wełną mineralną, stanowi przegrodę która nie rozprzestrzenia ognia. 11. Ekologia 11.1.Odpady stałe. Przewidziane jest miejsce na terenie indywidualnej działki do ustawienia pojemników na odpadki Ścieki kanalizacyjne. Ścieki odprowadzane są do miejskiej sieci kanalizacyjnej Emisja hałasów i wibracji Projektowane budynki sakralne ze względu na funkcję nie wprowadza szczególnej emisji hałasu i wibracji. 12. Zakres dopuszczalnych zmian w projekcie gotowym: MoŜliwość dokonania zmian w układzie ścianek wewnętrznych UWAGA PROJEKT CHRONIONY PRAWEM AUTORSKIM. WPROWADZENIE ZMIAN NIE ZMIENIA AUTORSTWA PROJEKTU.

7 13.Uwagi końcowe UWAGA!!! NaleŜy zwracać szczególną uwagę na prawidłowe układanie izolacji termicznych, akustycznych, przeciwwilgociowych i przeciw wodnych zachowując szczególną staranność w zakresie zachowania ciągłości izolacji, odpowiednich zakładów i połączeń, oraz wywinięć a takŝe szczelnego połączenia z elementami stałymi i stolarką oraz obróbkami blacharskimi - zgodnie z zaleceniami producentów i dostawców poszczególnych systemów i materiałów budowlanych zastosowanych w budynku! Wszelkie roboty budowlane i instalacyjne naleŝy wykonywać pod nadzorem osoby uprawnionej do kierowania danym zakresem robót. Roboty naleŝy wykonywać zgodnie z zasadami sztuki budowlanej (Prawem budowlanym, ustawami, przepisami, normami) oraz według przepisów BHP Materiały uŝyte do budowy domu powinny posiadać atesty i Aprobaty Techniczne, znak B dopuszczający do obrotu materiałami budowlanymi oraz pozytywną ocenę higieniczną wydaną przez Państwowy Zakład Higieny. Wszystkie roboty wykonywać zgodnie z zaleceniami producentów materiałów i dostawców rozwiązań systemowych oraz w szczególności z zaleceniami aprobat technicznych! Kierownik budowy jest odpowiedzialny za stałą kontrolę zgodności robót z projektem I w w. zaleceniami. O wszelkich utrudnieniach naleŝy niezwłocznie informować inwestora. Niedopuszczalne jest zaniechanie części prac wymaganych szczególnie w robotach zanikających. KONIEC OPISU
