1 PRACOWNIA PROJEKTOWA OBORNIKI ul. Kowanowska 55 tel.: ; ; anmarprojekt@wp.pl PROJEKT WYKONAWCZY TOM 5 ZESZYT 1 NAZWA OBIEKTU BUDOWLANEGO/INWESTYCJI: LOKALIZACJA: INWESTOR: TERMOMODERNIZACJA OBIEKTU PŁYWALNI w Obornikach OBORNIKI, ul. Czarnkowska 84, gmina Oborniki jedn. ew. Oborniki, działka o nr ew.: 1713/4 PWiK w OBORNIKACH Sp. z o.o OBORNIKI, ul. Staszica 41A PROJEKTANT INSTALACJE ELEKTRYCZNE: inż. JAN MISZTAK nr upr. 76/86/Pw SPRAWDZAJĄCY INSTALACJE ELEKTRYCZNE: mgr inż. JERZY ZIELIŃSKI nr upr. 66/Sz/79 BRANŻA: INSTALACJE ELEKTRYCZNE SPIS ZAWARTOŚCI DOKUMENTACJI: Szczegółowy spis zawartości opracowania na stronie nr 1. UWAGA: DOKUMENTACJA PODLEGA OCHRONIE W ZAKRESIE PRAW AUTORSKICH. KOPIOWANIE I WYKORZYSTYWANIE BEZ WIEDZY I ZGODY AUTORA JEST ZABRONIONE. DOKUMENTACJA Z PODPISAMI KSEROWANYMI (BEZ PODPISÓW ODRĘCZNYCH) JEST NIELEGALNĄ KOPIĄ. OBORNIKI

2 INSTALACJA ELEKTRYCZNA SPIS TREŚCI I. Opis techniczny 1. Podstawa opracowania 2. Zakres opracowania 3. Rozbudowa rozdzielni "RG" 4. Instalacja oświetlenia 5. Instalacja siły 6. Instalacja odgromowa 7. Ochrona przeciwporażeniowa dodatkowa 8. Uwagi końcowe II. Obliczenia techniczne 1.Bilans mocy III. Opis techniczny System Monitoringu i Wizualizacji IV. Spis rysunków 1. Rozbudowa rozdzielni "RG" -schemat zasilania -rys. nr E Instalacja oświetlenia - rzut parteru -rys. nr E Instalacja oświetlenia - rzut piętra -rys. nr E Instalacja siły - rzut parteru -rys. nr E Instalacja siły - rzut piętra -rys. nr E Instalacja odgromowa rzut dachu -rys. nr E Rzut piwnicy / podbasenia - SSP -rys. nr SSP Rzut przyziemia / parteru - SSP -rys. nr SSP Rzut piętra SSP -rys. nr SSP-03

3 I. OPIS TECHNICZNY 1. Podstawa opracowania Projekt opracowano na podstawie: - zlecenia Inwestora - projektu budowlanego - projektu wentylacji - wytycznych technologicznych - obowiązujących norm i przepisów 2. Zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji elektrycznej wewnętrznej termomodernizacji obiektu pływalni (etap I) w Obornikach. W skład opracowania wchodzą: -rozbudowa rozdzielni RG -instalacja oświetlenia ogólnego -instalacja oświetlenia ewakuacyjnego i awaryjnego -instalacja gniazd wtyczkowych 1-faz. -instalacja siły -połączenia wyrównawcze -instalacja odgromowa 3. Rozbudowa rozdzielni "RG" Dla rozdziału energii elektrycznej, zaprojektowano rozbudowę istniejącej rozdzielni RG zlokalizowanej na piętrze w pomieszczeniu technicznym. Rozbudowę rozdzielni pokazano na rys. nr E Instalacja oświetlenia Instalację oświetlenia w części socjalnej zaprojektowano przewodami typu YDYp 3x1,5mm 2 układanymi w tynku oraz nad stropem podwieszonym w rurkach peszla i korytkach z osprzętem p/t nieuszczelnionym. W węzłach sanitarnych, pomieszczeniach technicznych oraz nad stropem podwieszonym stosować osprzęt kroploszczelny. Łączniki instalować na wys. 1,4m.

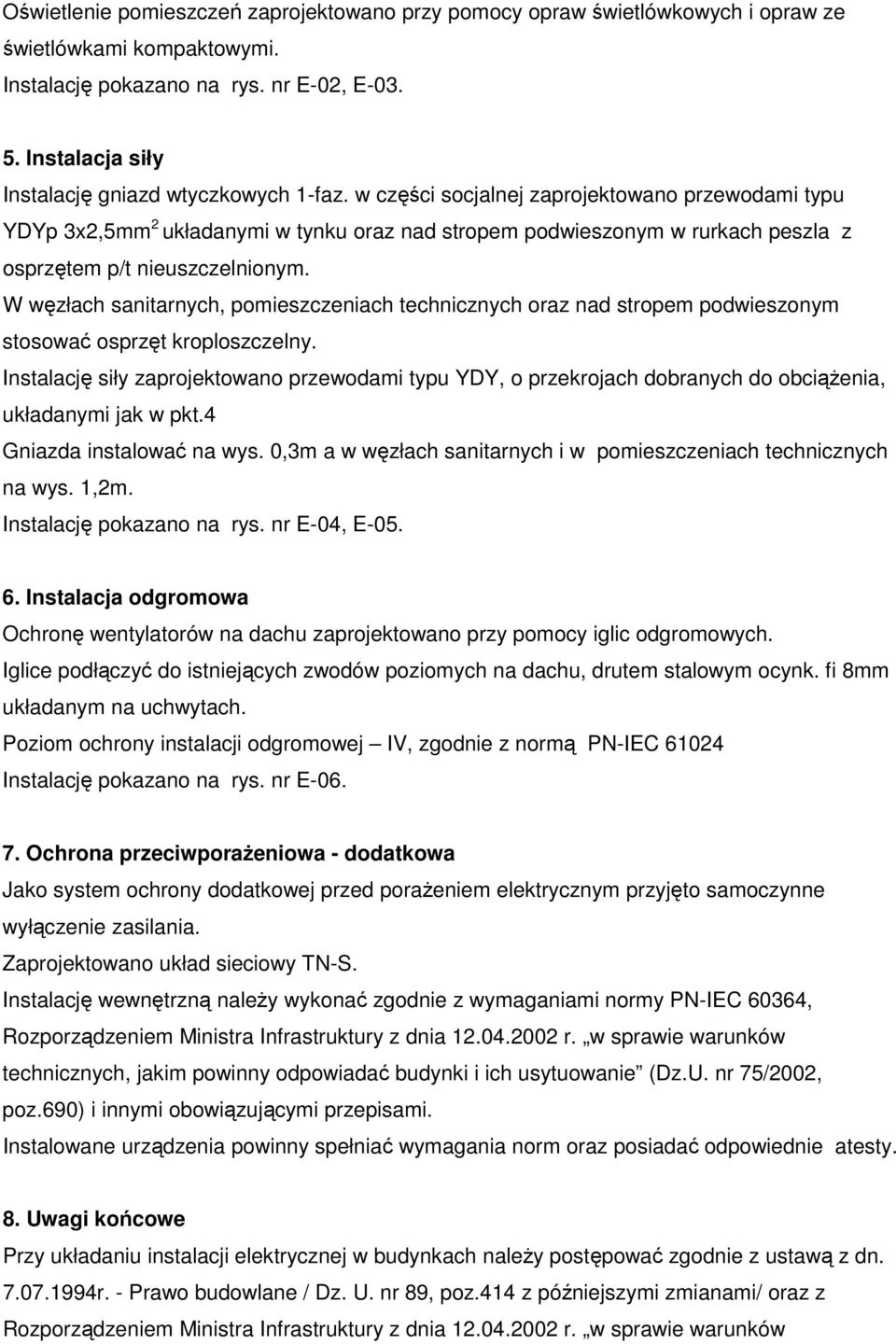

4 Oświetlenie pomieszczeń zaprojektowano przy pomocy opraw świetlówkowych i opraw ze świetlówkami kompaktowymi. Instalację pokazano na rys. nr E-02, E Instalacja siły Instalację gniazd wtyczkowych 1-faz. w części socjalnej zaprojektowano przewodami typu YDYp 3x2,5mm 2 układanymi w tynku oraz nad stropem podwieszonym w rurkach peszla z osprzętem p/t nieuszczelnionym. W węzłach sanitarnych, pomieszczeniach technicznych oraz nad stropem podwieszonym stosować osprzęt kroploszczelny. Instalację siły zaprojektowano przewodami typu YDY, o przekrojach dobranych do obciążenia, układanymi jak w pkt.4 Gniazda instalować na wys. 0,3m a w węzłach sanitarnych i w pomieszczeniach technicznych na wys. 1,2m. Instalację pokazano na rys. nr E-04, E Instalacja odgromowa Ochronę wentylatorów na dachu zaprojektowano przy pomocy iglic odgromowych. Iglice podłączyć do istniejących zwodów poziomych na dachu, drutem stalowym ocynk. fi 8mm układanym na uchwytach. Poziom ochrony instalacji odgromowej IV, zgodnie z normą PN-IEC Instalację pokazano na rys. nr E Ochrona przeciwporażeniowa - dodatkowa Jako system ochrony dodatkowej przed porażeniem elektrycznym przyjęto samoczynne wyłączenie zasilania. Zaprojektowano układ sieciowy TN-S. Instalację wewnętrzną należy wykonać zgodnie z wymaganiami normy PN-IEC 60364, Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/2002, poz.690) i innymi obowiązującymi przepisami. Instalowane urządzenia powinny spełniać wymagania norm oraz posiadać odpowiednie atesty. 8. Uwagi końcowe Przy układaniu instalacji elektrycznej w budynkach należy postępować zgodnie z ustawą z dn r. - Prawo budowlane / Dz. U. nr 89, poz.414 z późniejszymi zmianami/ oraz z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków

5 technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/2002, poz.690) i innymi obowiązującymi przepisami. Instalacje elektryczne winny być ułożone zgodnie z odpowiednimi arkuszami normy PN-IEC "Instalacje elektryczne w obiektach budowlanych", a także zgodne z normami PN-84/E Oświetlenie wnętrz światłem elektrycznym,pn-93/t Bezpieczeństwo urządzeń techniki informatycznej i elektrycznych urządzeń techniki komputerowej PN-86/E Ochrona odgromowa obiektów budowlanych. Opracował : inż. Jan Misztak

6 II. OBLICZENIA TECHNICZNE 2. Bilans mocy rozbudowa rozdzielni RG L.p. Odbiory Pi ( kw ) Kz Pz ( kw ) cos fi tg fi Q ( kva ) Oświetlenie 6,48 0,80 6,78 0,85 0,62 4,21 2. Gniazda 1-faz. 5,80 0,20 1,16 1, Wentylacja 52,75 0,70 36,93 0,80 0,75 26,29 4. Osuszacz 8,00 0,70 5,68 1, RAZEM 75,03 0,67 50,47 0,86 0,60 30,50 P z I B = = = 84,8A 1,73xUxcosfi 1,73x400x0,86 Opracował: inż. Jan Misztak

7 IV. OPIS TECHNICZNY System Monitoringu i Wizualizacji Zawartość: 1. OGÓLNA WARUNKI REALIZACJI SYSTEMU MONITORINU I WIZUALIZACJI Opis systemu sterowani i wizualizacji Struktura systemu monitoringu Wytyczne dla systemu CCTV Wytyczne dla systemu SAP Wytyczne dla sterowników DDC i automatyki budynkowej Zestawienie urządzeń SYSTEM TELEWIZJI PRZEMYSŁOWEJ CCTV Ogólne założenia systemu CCTV Punkt rejestracji Punkt Wizualizacji Punkty kamerowe Zestawienie urządzeń SYSTEM SYGNALIZACJI POŻARU SAP Zestawienie urządzeń OGÓLNA WARUNKI REALIZACJI SYSTEMU MONITORINU I WIZUALIZACJI. Wymagany zakres dostaw i usług Oferenta Oferent jest zobowiązany do dostarczenia kompletnego systemu automatyki instalacji sterowania i monitoringu instalacji wentylacji centrali basenowej dla pływalni miejskiej w Obornikach Wlkp. Zakres dostaw i usług oferty objętej dokumentacją powinien zawierać: str. 1 a. Dostawę projektu technicznego wykonawczego automatycznej regulacji instalacji AKPiA łącznie z układami zasilania urządzeń objętych niniejszą dokumentacją zawierający: - ogólny opis systemu automatyki; - wykaz elementów automatyki; - wykaz sygnałów automatyki; - rysunki i schematy funkcjonalne; - listy kablowe; - schematy połączeń elektrycznych w szafach zasilająco-sterowniczych; - wykaz elementów szaf zasilająco-sterowniczych. b. Dostawę kompletu wyposażenia, typu czujniki, siłowniki, sterowniki strefowe i indywidualne, służącego realizacji określonych funkcji. c. Dostawę kompletnych szaf zasilająco-sterowniczych zawierających część niskoprądową z kompletnym wyposażeniem systemów sterowania i monitoringu, wraz z osprzętem układów zasilania i zabezpieczenia urządzeń i

8 instalacji objętych niniejszą dokumentacją. d. Dostawę urządzeń i wyposażenia stanowiska operatora systemu SCADA z kompletnym oprogramowaniem, do graficznego odwzorowania podłączonych systemów, obsługi instalacji automatyki wentylacji, klimatyzacji i ogrzewania oraz sygnałów z innych instalacji technicznych w budynku. e. Kompletne okablowanie od szaf do elementów instalacji automatyki oraz do zasilanych urządzeń obejmujące: - dostawę materiałów montażowych oraz kabli; - montaż kabli i tras kablowych; - podłączenie kabli do terminali; - pomiary skuteczności zerowania. f. Montaż urządzeń automatyki, bez zaworów, tulei czujników i sygnalizatorów oraz innych elementów instalacji hydraulicznych. g. Montaż szaf zasilająco-sterowniczych na obiekcie. h. Montaż analizatorów zasilania elektrycznego wyposażonych w interfejs przemysłowy ETHERNET np. MODBUS TCP, PROFINET lub równoważny. i. Przygotowanie i dostawa oprogramowania sterowników i systemu nadrzędnego. j. Uruchomienie instalacji obejmujące: - kontrolę podłączeń urządzeń na obiekcie i elementów automatyki w szafach zasilająco-sterujących; - testowanie oprogramowania sterowników; - testowanie oprogramowania stanowiska operatora; - ustawienie parametrów programowych. k. Przygotowanie i dostawa instrukcji obsługi, powykonawczej dokumentacji technicznej w języku polskim, w ilości 4 kpl. l. Szkolenie personelu technicznego. Niezależnie od wyżej sprecyzowanego zakresu dostaw i usług, Oferent jest odpowiedzialny za realizację zadania pod klucz, a zatem powinien uwzględnić wszystkie ewentualne dodatkowe elementy, niezbędne dla zapewnienia kompletności funkcjonalnej dostarczanego systemu. Oferent jest zobowiązany do przedstawienia przed wbudowaniem deklaracji zgodności dostarczanych produktów. Jeżeli nie zaznaczono inaczej, instalacja powinna być wykonana zgodnie z polskim prawem i polską normą dotyczącą urządzeń elektrycznych. Wszystkie dostarczane elementy i części muszą odpowiadać najnowszemu poziomowi techniki w danej dziedzinie. Z uwagi na odpowiedzialność za kompletne funkcjonowanie systemu sterowania i monitoringu BNS i potrzebę koordynacji z systemami zarządzającymi różnymi instalacjami, wszystkie elementy systemu powinny być dostarczone przez jednego Oferenta lub skorelowane z instalacjami już istniejącymi. Oferent powinien dostarczyć wszelkie usługi związane z instalacją a w szczególności: projekt techniczny, oprogramowanie aplikacyjne, uruchomienie oraz szkolenie obsługi. Ponadto, Oferent zobowiązany jest do dostarczenia dokumentacji powykonawczej uwzględniającej wszelkie zmiany w stosunku do projektu technicznego, dokumentację techniczno-ruchową wszystkich zastosowanych urządzeń oraz wytyczne do konserwacji. Przed realizacją rozwiązań systemów sterowania, automatyki i monitoringu należy przedstawić schemat strukturalny rozwiązań sieciowych oraz uzyskać akceptację Zamawiającego. str. 2

9 1.1. Opis systemu sterowani i wizualizacji. Struktura systemu System podzielony będzie na trzy zasadnicze poziomy: zarządzania, automatyki i obiektu. Dla zagwarantowania otwartości systemu, standardem komunikacji urządzeń automatyki zarządzających instalacjami technicznymi w budynkach oraz instalacjami technologii basenowej będą protokoły przemysłowe IE (INDUSTRIAL ETHERNET). będą otwarte standardy str. 3 Poziom zarządzania Służy do nadrzędnego zarządzania i sterowania instalacją. Obejmuje wizualizację procesu, analizę danych, a także wymianę danych z urządzeniami i programami innych producentów. Komunikacja na tym poziomie realizowana jest we wszystkich kierunkach, za pośrednictwem sieci i połączeń bezpośrednich. Poziom zarządzania systemu składa się stacji operatorskiej zainstalowanej na komputerze klasy PC, z odpowiednimi modułami programowymi. Jako płaszczyznę komunikacji na poziomie zarządzania należy zastosować sieć Industrial Ethernet, z internetowym protokołem TCP/IP. Wymagania dla stacji operatorskich: Oprogramowanie stacji powinien pracować w środowisku operacyjnym Microsoft Windows 7 Prof. 32 Bit. Stacja operatorska powinna być podłączona do sieci Ethernet za pośrednictwem standardowej karty komunikacyjnej, obsługiwanej przez protokół IP. Do połączenia z siecią komunikacyjną węzłów systemu automatyki wykorzystane zostaną zarządzalne routery/swich e wykorzystujące technologie światłowodowe w topologii linii. Nie dopuszcza się stosowania żadnych urządzeń pośredniczących, specyficznych dla dostawcy systemu. Protokołem wymiany danych pomiędzy stacją operatorską a sterownikami poziomu automatyki powinien być IE (MODBUS TCP, PROFINET), Nie dopuszcza się stosowania jakichkolwiek komunikatów fabrycznych, unikalnych dla danego producenta, w komunikacji pomiędzy stanowiskiem operatora a zarządzanymi urządzeniami. Dotyczy to w szczególności obsługi: alarmów, harmonogramów czasowych oraz lokalnych rejestracji w sterownikach Dla zapewnienia otwartości na poziomie stanowisk operatorów, wymagane jest wykorzystanie uznanych standardów wymiany danych. Wymaganie to uznaje się za spełnione, jeżeli system wykorzystuje mechanizm OPC, ODBC oraz bazę danych SQL. Oprogramowanie stanowiska operatora będzie umożliwiało wykorzystanie standardowych arkuszy kalkulacyjnych MS Excel lub dedykowanych systemów raportowych np. Dream Report w celu generowanie i reprezentowania raportów. System raporty umożliwi generowanie raportów zarówno predefiniowanych jak i definiowanych prze użytkownika, które będą tworzyły dokumentację o zdarzeniach w systemie, stanach alarmowych, danych o zużyciu poszczególnych mediów, itp. Raporty będą powiązane z alarmami w systemie i będą mogły być drukowane automatycznie po wystąpieniu alarmu. Ponadto możliwe będą okresowe wydruki raportów sterowane zdarzeniami czasowymi lub na życzenie użytkownika. Graficzny interfejs operatora, zapewniający dynamiczny dostęp do monitorowanych parametrów technologicznych systemu, umożliwiający ich modyfikowanie oraz zdalne sterowanie urządzeń technologicznych, za pomocą hierarchicznie powiązanych grafik. Powiązania te powinny umożliwiać łatwe przemieszczanie się

10 między widokami: ogólnym, konkretnej instalacji, urządzenia, czy innego obiektu w systemie. Sygnały pochodzące z systemu lub od operatora powinny na bieżąco modyfikować kolorową grafikę, powodując zmianę koloru lub pulsowanie symboli, aktualizację wyświetlanej wartości, wyświetlanie komunikatu tekstowego oraz zmianę tekstu komunikatu lub symbolu. System uprawnień i zabezpieczeń powinien umożliwiać korzystanie z systemu tylko upoważnionym osobom. Aby rozpocząć pracę w systemie operator musi podać swoje dane identyfikacyjne i hasło. Administrator systemu powinien mieć możliwość określenia, dla każdego operatora, odpowiedniego zakresu uprawnień pozwalającego dobrze zorganizować współpracę pomiędzy zarządzającym systemem, operatorami i innymi użytkownikami. Uprawnienia operatora powinny określać jego możliwości w zakresie wykonywania określonych operacji i poleceń w systemie (może tylko oglądać, zmieniać, dodawać, usuwać obiekty, forsować tryb pracy urządzeń, blokować alarmy itp.) Oprogramowanie stanowiska operatora powinno przekazywać operatorowi wszystkie alarmy zgłaszane przez sterownik i system. Komunikaty alarmowe, w języku polskim, powinny być wyświetlane wg priorytetów alarmów, w kolejności chronologicznej (pierwsze są komunikowane alarmy najwcześniej zgłoszone). System powinien posiadać możliwość buforowania wszystkich alarmów zgłaszanych jednocześnie. str. 4 Poziom automatyki Obejmuje sterowniki DDC jak i PLC przeznaczone do autonomicznego sterowania poszczególnymi urządzeniami instalacji technologicznych, wspólnych dla całego budynku (źródła mediów energetycznych, obiegów grzewczych, węzła cieplnego dla całego budynku, itp.). Wymagania dla sterowników: 1. Należy zastosować swobodnie programowalne sterowniki, zoptymalizowane do zastosowań w instalacjach klimatyzacyjno-wentylacyjnych. Konstrukcja sterowników powinna być zwarta (z określoną ilością wejść/wyjść) lub z oddzielnymi modułami wejść/wyjść przeznaczonymi do podłączenia urządzeń obiektowych. Sterowniki i ewentualne dodatkowe moduły wejść/wyjść, powinny mieć możliwość swobodnego rozmieszczenia ich na obiekcie, dla zapewnienia optymalizacji sterowania i okablowania. W celu ograniczenia tłoku komunikacyjnego na magistrali łączącej sterowniki, zaleca się, aby moduły wejść/wyjść wykorzystywały niezależną magistralę komunikacyjną. 2. Każdy sterownik powinien być wyposażony w co najmniej dwa porty typu LAN i co najmniej jeden port RS485 (MODBUS RTU lub równoważny) oraz gniazdo do podłączenia przenośnego panelu operatorskiego. 3. Sterowniki powinny być oparte o mikroprocesor z systemem operacyjnym przechowywanym w nie ulotnej pamięci EPROM. Program aplikacyjny i dane powinny być przechowywane w nie ulotnej pamięci zapisywalnej FLASH EPROM, celem umożliwienia uzupełnień i zmian oprogramowania w trakcie uruchomienia. Programy aplikacyjne powinny być zbudowane z obiektów zgodnych ze standardami jakie definiuje norma IEC-1131, tak, aby zagwarantować standardową wymianę informacji, pomiędzy sterownikami oraz sterownikami a stacją operatora. 4. Aplikacja sterownika powinna zawierać swobodnie definiowane zależności programowe. System powinien umożliwiać załadowanie programów aplikacyjnych i konfiguracji sieciowej do sterowników poprzez sieć komunikacyjną, w celu zmniejszenia czasu ich instalacji oraz ułatwienia serwisowania. 5. Sterowniki powinny umożliwiać swobodne rozmieszczenie ich w obiekcie zgodnie z wymaganiami. System powinien umożliwiać późniejszą swobodną rozbudowę instalacji. Każdy ze sterowników powinien pomieścić wszystkie sygnały wejść/wyjść, niezbędne

11 do realizacji przewidzianej dla niego aplikacji, plus ewentualnie punkty zapasowe. Wejścia powinny być przystosowane do odczytu wszystkich typów sygnałów z czujników i sygnalizatorów. Wyjścia powinny być dwóch typów: przekaźnikowe, celem zapewnienia sterowania dwustanowego oraz analogowe napięciowe w zakresie V. 6. Każdy sterownik powinien posiadać integralny zegar czasu rzeczywistego, a przez to mieć możliwość pracy niezależnej od systemu nadrzędnego. Czas każdego sterownika w sieci powinna być synchronizowany systemowo. Każdy sterownik powinien posiadać bufor pamięci umożliwiającą rejestrację wielkości analogowych i cyfrowych. 7. Sterowniki powinny posiadać wskaźniki diodowe sygnalizujące zasilanie, pracę programu i awarię sterownika. Wszystkie wskaźniki diodowe powinny być widoczne bez zdejmowania obudowy sterownika. 8. Wszystkie elementy sterowników oraz wyposażenie dodatkowe (transformatory, moduły przekaźnikowe, listwy zaciskowe itp.) powinny być zabudowane w stosownych rozdzielnicach sterujących lub, wraz z elementami zasilającymi i zabezpieczającymi urządzenia elektryczne, w rozdzielnicach zasilajaco-sterujących. 9. Do każdego sterownika PLC sterującego zespołem urządzeń należy przewidzieć panel HMI umożliwiający obsługę, poprzez sieć, wszystkich urządzeń wykonanych w danym standardzie komunikacji, niezależnie od producenta urządzeń. Zabudowany panel operatorski służy do odczytu przez operatorów zmiennych systemu, sprawowania kontroli i dokonywania niezbędnych zmian parametrów we wszystkich sterownikach obiektu. Panel powinien być przystosowany do swobodnego przenoszenia. Powinien być wyposażony w kabel zakończony wtykiem umożliwiającym bezpośrednie podłączenie do gniazda sterownika. Wszystkie komunikaty powinny być generowane w języku polskim. Panel operatora powinien posiadać klawisze funkcyjne, klawisze wprowadzania danych i alfanumeryczny wyświetlacz ciekłokrystaliczny, o minimum 6x30 znakach. Komunikacja z operatorem odbywa się w sposób interaktywny za pomocą systemu menu. Połączenie pomiędzy panelem operatora a sterownikiem nie może w żaden sposób zakłócać, ani wpływać na normalną pracę sterownika, magistrali, przeciwdziałać transmisji alarmów, ani uniemożliwiać odbieranie komend ze stanowiska centralnego. W ramach tzw. obsługi codziennej panel operatora powinien umożliwiać: a. Odczyt przez operatorów wartości mierzonych i statusów pracy poszczególnych urządzeń; b. Odczyt i potwierdzenie alarmów generowanych przez sterowniki; c. Dokonywanie niezbędnych zmian wartości zadanych oraz parametrów pracy we wszystkich sterownikach; d. Możliwość aktywacji funkcji rejestracji dowolnie wybranego parametru ze sterownika; e. Modyfikację programów czasowych; f. Zmianę czasu i daty systemowej. Z uwagi na wymaganie dostępu do danych i parametrów publicznych sterowników, z innych urządzeń i stacji operatorskich, tylko za pomocą standardowych komunikatów, jako protokół wymiany informacji na tym poziomie, powinien zostać zastosowany IE (INDUSTRIAL ETHERNET). Poziom obiektu Obejmuje regulatory do autonomicznej regulacji parametrów w oddzielnych pomieszczeniach i strefach budynku. Programy aplikacyjne regulatorów powinny zapewniać kompleksowe zarządzanie pomieszczeniami i być dopasowane do zaprojektowanych instalacji technologicznych w danej strefie, pomieszczeniu. str. 5

12 Kompleksowa regulacja w pomieszczeniach powinna obejmować: a. Instalacje grzewcze, wentylacji i klimatyzacji; b. Instalacje oświetleniowe; c. Sterowanie żaluzjami. d. Instalacje technologii basenowej. e. Zestawy pompowe, pompy dozujące, zawory, zasuwy, przepustnice, przepływomierze, parametry technologiczne. Funkcje grupowania poszczególnych regulatorów strefowych oraz definiowanie dla nich harmonogramów czasowych, powinno odbywać się z poziomu automatyki (sterowników swobodnie programowalnych). To samo dotyczy obsługi alarmów i lokalnej rejestracji wybranych parametrów. Aparatura obiektowa Kompletna aparatura obiektowa powinna w pełni realizować wszystkie funkcje opisane w części szczegółowej (np. czujniki wilgotności, temperatury, zawory regulacyjne, siłowniki). Wymagania dla aparatury obiektowej: 1. Wszystkie urządzenia i czujniki wejściowe/wyjściowe musza być odpowiednio dobrane do możliwości i wymogów sterowników tak, aby przekazywanie sygnałów sterujących odbywało się właściwie, z odpowiednia czułością i bez zakłóceń. 2. Dopuszcza się stosowanie czujników temperatury o charakterystyce PT 1000 lub NI Zakres pomiarowy powinien być indywidualnie dobrany do wymogów instalacji i zapewniać należytą dokładność odczytu wielkości mierzonej. Czujniki temperatury w pomieszczeniach powinny zostać dostarczone w postaci zabudowanej, uniemożliwiającej niepożądane manipulacje wewnątrz. Czujniki w pomieszczeniach powinny być wyposażone w pokrętła do korekty zadanej wartości temperatury pomieszczenia. 3. Analogowe czujniki wartości przepływu wody powinny być przeznaczone do zastosowań przemysłowych oraz posiadać część pomiarową wykonaną ze stali nierdzewnej. Błąd maksymalny nie powinien wynosić więcej niż 5% wartości przepływu. Sygnał do sterownika ma lub V. 4. Wszystkie elektryczne urządzenia wyjściowe powinny zostać dobrane ze względu na obciążenie znamionowe. 5. Siłowniki zaworów regulacyjnych powinny być przystosowane do pracy z zaworami stosowanymi w aplikacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Siłowniki te powinny być przystosowane do wysterowania sygnałem V. Każdy z nich powinien być wyposażony w pokrętło sterowania ręcznego. Stopień ochrony IP54 (zgodnie z DIN EN 60730). Siłowniki powinny mieć możliwość dodatkowego wyposażenia w wyłączniki krańcowe i potencjometr sprzężenia zwrotnego. 6. Zawory regulacyjne o średnicy DN 50 i mniejsze powinny posiadać przyłącze gwintowane. Wszystkie zawory o większej średnicy powinny mieć przyłącze kołnierzowe. Zarówno ciśnienie znamionowe jak i temperatura pracy powinna być odpowiednia do zastosowania. Zawory muszą posiadać grzyb i gniazdo wykonane ze stali nierdzewnej lub mosiądzu. Wszystkie przelotowe wodne zawory regulacyjne powinny posiadać stałoprocentową charakterystykę przepływu. Wszystkie zawory trójdrogowe powinny posiadać charakterystykę stałoprocentową na drodze A-AB i liniową na drodze A-B. 7. Wszystkie inne urządzenia regulowane automatycznie sygnałem ciągłym, o ile nie zaznaczono inaczej w szczegółowej specyfikacji, powinny posiadać siłowniki dostosowane do obciążenia z rezerwą mocy wystarczającą do prawidłowej pracy. 8. Termostaty elektryczne powinny być przystosowane do przełączania urządzeń pod napięciem 220V bez żadnych dodatkowych modułów przekaźnikowych. str. 6

13 1.2. Struktura systemu monitoringu. Istniejący system wizualizacji firmy Wonderware Intouch 2012 w przemysłową bazą danych Historian opartą na SQL Serwer należy rozbudować o moduł wizualizacyjny uwzględniający nowo projektowane obiekty. System istniejący znajdujący się w centralnej dyspozytorni OŚ Oborniki za pomocą kanału VPN będzie wykorzystany w zakresie akwizycji i rejestracji danych. Rozbudowa systemu polega na wykonaniu nowej stacji klienckiej z wykorzystaniem już istniejącej platformy systemowej. Projektowany system SCADA będzie obsługiwał w zakresie monitoringu, sterowania i archiwizacji wszystkie systemy podrzędne zainstalowane na obiekcie. Projektowane systemy wentylacji, technologii, sterowania oświetleniem i inne, posiadać będą lokalne sterowniki swobodnie programowalne wyposażone w magistralę IE (Industrial Ethernet) poprzez którą będą podłączone do systemu nadrzędnego. Podłączenie sieci sterowników wszystkich systemów będzie zrealizowane przed oddzielną strukturę okablowania wykonaną na bazie dedykowanych kabli i wtyczek zapewniającą ciągły odczyt bieżących pomiarów, odczyt stanów alarmowych, archiwizację danych, możliwość wprowadzania wartości zadanych. Mechanizm archiwizacji danych musi być tak skonstruowany że wyłączenie stacji nie spowoduje utraty danych archiwalnych z obiektu Wytyczne dla systemu CCTV. Oprogramowanie systemu kamer należy zintegrować z system wizualizacji w sposób umożliwiający sterowanie pracą kamer. Programowalne sygnały wyjściowe i wejściowe z kamer zostaną podłączone od sterowników w celu zarządzania oświetleniem budynku w przypadku wykrycia ruchu Wytyczne dla systemu SAP. Centrale systemu SAP wyposażyć w programowalne wyjścia przekaźnikowe podłączone do sterowników w budynku dla zaimplementowania ich do systemu wizualizacji Wytyczne dla sterowników DDC i automatyki budynkowej. Do urządzeń z protokołami: BACNet, EtherNet/IP, EnOcean, EIB/KNX, M-BUS należy dostarczyć OPC Serwer w celu integracji z systemem nadrzędnym. str. 7

14 1.6. Zestawienie urządzeń. L.p. Opis Ilość Development Studio 2012 R2 Medium 1K/1K/100 (zmienne AS/InTouch/Historian) lub równoważny Historian Client 2012 R2 - licencja na stanowisko komputerowe lub równoważny Stacja robocza Dell Workstation (UPS 1200VA, Monitor full HD 24", drukarka laserowa HP LaserJet M1530MFP, System win7 professional, office professional, Porty 2xLAN 10/100/1G, 2xRS232 - lub równoważny 1kpl. 1 kpl. 1 kpl. 4 Sterowniki Swobodnie Programowalne klasy PLC 3 szt. 5 Moduł cyfrowych wejść 16xDI 9 szt. 6 Moduł wejść analogowych uniwersalnych 4xAI 3 szt. 7 Moduł wyjść przekaźnikowych 16xDO 6 szt. 8 Moduł komunikacyjny RS485 4 szt. 9 Panel z kolorowym ekranem dotykowym 6" 3 szt. 10 Kompletna obudowa dla Sterowników PLC 3 szt. 11 Oprogramowanie Sterowników 3 szt. 12 Oprogramowanie Systemu wizualizacji 1 kpl. 13 Integracja z istniejącym Systemem Wizualizacji 1 kpl. 14 Wykonanie dokumentacji projektowej 1 kpl. 2. SYSTEM TELEWIZJI PRZEMYSŁOWEJ CCTV Ogólne założenia systemu CCTV. System monitoringu wizyjnego stanowi I etap realizacji systemu CCTV i musi składać się co najmniej z: - sieci strukturalnej (nowoutworzonej) zapewniającej wydajność, która pozwoli na docelową rozbudowę systemu bez konieczności zakupu dodatkowych urządzeń w kolejnych etapach - 17 kamer megapikselowych z transmisją poprzez dedykowaną sieć TCP/IP, rozmieszczonych zgodnie z załączoną dokumentacją rysunkową - serwera z min. 2 letnią gwarancją następnego dnia roboczego w miejscu instalacji wraz macierzą RAID zapewniającą zapis z wszystkich kamer przez okres 30 dni, (zakłada się rozbudowę systemu do 40 kamer) - oprogramowania serwer/klient umożliwiającego realizację założonych w poniższym opracowaniu funkcjonalności, oraz obsługę docelowej ilości kamer bez konieczności zakupu dodatkowych urządzeń rejestrujących w kolejnych etapach - stanowiska wizualizacji umieszczonego w pomieszczeniu A3, wyposażonego w co najmniej 2 monitory oraz pulpit sterowniczy - stanowiska monitorowania alarmów w budynku Oczyszczalni ścieków w Obornikach na ul. Obrzyckiej str. 8

15 - zasilaczy UPS zapewniających nieprzerwane działanie przez czas co najmniej 15 min. w przypadku braku zasilania Wykonany system misi posiadać możliwość integracji z systemami: ochrony przeciwpożarowej, automatyki przemysłowej, ISOK, kontroli dostępu, rejestracji czasu pracy, sygnalizacji włamania i napadu. Wszystkie elementy systemu muszą być objęte min 2 letnią gwarancją. Do wszystkich oferowanych elementów systemu należy dołączyć karty katalogowe. Wykonawca musi w terminie siedmiu dni od daty podpisania umowy uzgodnić z przedstawicielem inwestora projekt wykonawczy uwzględniający wszystkie elementy systemu oraz zakres integracji systemów CCTV, automatyki, SAP oraz ISOK. Dodatkowo system musi posiadać możliwość korzystania z funkcji API oraz korzystania z urządzeń NAS (Network-Attached Storage) oraz SAN (Storage Area Network) Punkt rejestracji Rejestracja obrazu będzie się odbywać za pomocą dedykowanej maszyny serwerowej pracującej na oprogramowaniu SeeTec Enterprise. Pomieszczenie, w którym będzie się znajdować punkt rejestracji powinno być wyposażone w odpowiednie zasilanie awaryjne. Punkt rejestracji ( serwerownia) będzie się mieścił w pomieszczeniu A2. System powinien zapewnić zapis obrazu ze wszystkich kamer zainstalowanych w obiekcie. Ponadto serwer zapisu, pamięć masowa oraz stacje robocza administratora muszą posiadać parametry techniczne odpowiadające lub wyższe od zalecanej przez producenta oprogramowania konfiguracji sprzętowej. System musi posiadać pamięć masową o pojemności docelowej co najmniej 36TB przeznaczoną do archiwizacji zapisów. Minimalne parametry serwera Dell R210 II - lub równoważny: Typ obudowy serwera: Rack (1U), Ilość zainstalowanych procesorów: 1, Typ zainstalowanych procesorów: procesor zaprojektowany do pracy serwerowej, o częstotliwości min 3,1GHz, 4 rdzenie/8 wątków, 8MB pamięci podręcznej, Pamięć RAM: minimum 8GB RAM Pojemność systemowego dysku twardego: min. 1TB x 2 Sterownik RAID 0/ 1/10/5/50/6/60, (dyski skonfigurowane w Raid-1) System operacyjny: fabrycznie zainstalowany 64-bitowy system operacyjny dedykowany dla serwerów, Karta sieciowa: dwuportowa karta sieciowa Gigabit Ethernet, Dodatkowa karta sieciowa: dwuportowa karta sieciowa 1GbE z obsługą funkcji TOE i odciążaniem iscsi Urządzenie optyczne: 16x DVD-RW SATA, Moc zasilacza min. 350W. Gwarancja min 2 lata w miejscu instalacji Macierz dyskowa VessRAID 1840i lub równoważna Macierz 1840i z serii VessRAID wyposażona w 16 Hot-Swapowych kieszeni na dyski SAS/SATA umieszczonych w obudowie o wysokości 3U. Zawiera 512MB ECC pamięci cache (rozbudowa do 2GB) oraz opcjonalne BBU. Macierz posiada: pojedynczy kontroler, poziomy RAID 0, 1, 1E, 5, 6, 10, 50, 60, 4x 1GbE do hosta, jeden port SAS SFF-8088 do półek JBOD oraz redundantny zasilacz. str. 9

16 Parametry podstawowe: 16 hot-swapowych kieszeni na dyski SAS/SATA w obudowie 3U Wsparcie dla dysków 3Gb/s Serial Attached SCSI i Serial ATA Wsparcie SMB/CIFS, NFS, FTP Wsparcie Microsoft Active Directory 512MB ECC pamięci cache (up to 2GB), z opcjonalnym battery backup units (BBU) Redundantny hot-swapowy zasilacz Sekwencyjna przepustowość dysków do 820MB/s WebPAM PROe - wbudowane narzędzia do zarządzenia poprzez WEB LUN Mapping i Masking Multiple global lub dedykowane dyski hot-spare Opcjonalny panel LCD Wsparcie Wake-on-LAN Oprogramowanie serwerowe SeeTec 5 Enterprise - lub równoważne Oprogramowanie (sieciowy system rejestrujący) musi posiadać: co najmniej 17 licencji na kamery pozwalające korzystać z dwóch strumieni każdej kamery jednocześnie, 1 licencję administratora systemu, 2 licencje standardowego użytkownika systemu (Etap I) oraz zapewniać obsługę do 40 kamer na pojedynczej jednostce serwerowej. System należy wykonać tak, aby stanowił kombinację konstrukcji modułowej i sieciowej transmisji danych, w którym wszystkie funkcje zgrupowano w formie modułów zadaniowych, a w celu komunikacji pomiędzy nimi wykorzystano protokół TCP/IP. Całą instalację należy wykonać w technologii IP w systemie modułowym umożliwiającym dowolne skalowanie, bazującej na architekturze klient-serwer. Szeroka gama własności i uprawnień wizualizacyjnych zostanie zdefiniowana w formie profili, które będą, przyporządkowane poszczególnym użytkownikom lub ich grupom. Przy każdorazowym uruchomieniu oprogramowania klienckiego zostanie automatycznie załadowany profil odpowiadający uprawnieniom danego operatora, co umożliwi sterowanie uprawnieniami, liczbą dostępnych do obsługi kamer, pozycjonowaniem obrazów alarmowych oraz możliwościami wywołania scenariuszy alarmowych niezależnie dla każdego obszaru roboczego, użytkowników lub ich grup. W systemie zostaną stworzone schematy alarmowe służące do szczegółowego określenia, w jaki sposób mają być sterowane systemy zewnętrzne oraz jakiego rodzaju akcje powinny zostać uruchomione w przypadku określonych rodzajów zdarzeń alarmowych. Dla każdej z kamer indywidualnie zostaną skonfigurowane parametry obrazu takie jak: rozdzielczość obrazu, rodzaj kompresji, poziom kompresji, prędkość zapisu, przestrzeń dyskowa na macierzy RAID dla zapisu standardowego i alarmowego itp. W przypadku wykrycia alarmu dla danej kamery odpowiadający jej schemat wizualizacji zostanie automatycznie zmieniony ze zminimalizowanego trybu domyślnego do trybu alarmowego w celu realizacji zapisu i wyświetlenia akcji alarmowej z najwyższymi możliwymi wartościami rozdzielczości, jakości i prędkości zapisu. Parametry minimalne : - Możliwość indywidualnego definiowania, rodzaju kompresji, stopnia kompresji oraz prędkości zapisu dla każdego strumienia obrazowego, przeznaczonej dla każdej z kamer przestrzeni dyskowej, różnych dla trybu wizualizacji i zapisu alarmowego - Zapis 3500 obrazów/ sek. dla pojedynczego serwera - Aplikacja 64-bitowa str. 10

17 - Możliwość rozbudowy dzięki architekturze umożliwiającej dystrybucję i skalowalność systemu - Tryb wielomonitorowy - Równoległą wizualizację dowolnej liczby kamer - Równoczesne wyświetlanie na jednym monitorze obrazu w podziale z kamer oraz map - Zarządzanie autoryzacjami umożliwiające, dla każdego z użytkowników z osobna, przyporządkowywanie szczegółowych uprawnień dotyczących dostępu do wyświetlania obrazu z określonych kamer, sterowania, przycisków oraz scenariuszy alarmowych - Możliwość konfiguracji prędkości transmisji niezależnie dla każdej stacji klienckiej i każdego użytkownika, pozwalające na wyświetlanie obrazu z tej samej kamery z różnymi prędkościami dla różnych użytkowników - Powiadomienie alarmowe przez / SMS / OPC / SNMP - Obsługa sieciowych modułów I/O (wejść/wyjść) - Obsługa jedno i dwukierunkowej transmisji dźwięku - Tworzenie wirtualnych przycisków umożliwiających wywoływanie zdefiniowanych scenariuszy alarmowych - Multi streaming wykorzystanie co najmniej 2 strumieni obrazowych z każdej z kamer, 1 strumień wysokiej rozdzielczości do zapisu, 2 strumień niskiej rozdzielczości do podglądu na żywo w podziale oraz do transmisji przez sieć Internet - Możliwość wykrywania ruchu w obrazie - Obsługa sprzętowej detekcji ruchu w kamerach - Otwarty interfejs dla szerokiej gamy aplikacji - Otwartą platformę dla integracji kamer IP wiodących na rynku dostawców nie dopuszcza się stosowania oprogramowania zamkniętego obsługującego kamery jednego producenta - Integrację cyfrowych i analogowych kamer wielu producentów - Schematy alarmowe służące do szczegółowego określenia w jaki sposób ma być sterowany system i jakiego rodzaju akcje powinny zostać uruchomione w przypadku określonych rodzajów zdarzeń - Uruchamianie przez schematy alarmowe jednoczesnego zapisu dowolnej ilości kamer w przypadku pojawienia się alarmu oraz możliwość zdefiniowania trybu pracy zewnętrznych urządzeń takich jak interkomy czy elektrozwory. - Kodowany transfer danych oraz przechowywanie danych wizyjnych i dotyczących autoryzacji - Monitorowanie wszystkich zdarzeń oraz akcji w systemie, takich jak potwierdzenia alarmów, aktywacja przycisków, otwarcie blokad drzwi, itp. oraz ich zapis dzienniku zdarzeń przyporządkowanym do określonego operatora Oprogramowanie wizualizacji systemu bezpieczeństwa musi gwarantować integrację z systemem automatyki oraz systemem SAP, poprzez dedykowaną sieć TCP/IP, oprogramowanie musi wyświetlać na monitorze podkład (mapę) z stanami urządzeń wejściowych systemów zewnętrznych, wyświetlać stan czuwania na mapie, wyświetlanie informacji o awariach urządzeń. Uruchomienie sygnału alarmowego musi uruchomić odpowiedni scenariusz alarmowy. Scenariusz pozwoli wyświetlić odpowiedni widok na stacji monitorującej zgodnie z przyznanymi uprawnieniami alarmowymi. Widok będzie zawierał obraz z kamer zainstalowanych w pobliżu zdarzenia oraz wyświetli szczegółową mapę pomieszczeń w danej strefie. Minimalne parametry switchy HP GPOE lub równoważny: Switch 24 porty 10/100/1000 (POE) + 4 porty 1000SFP SNMP, Obsługa Spanning Tree / Rapid Spanning Tree, str. 11

18 Obsługa IGMP Snooping v1, v2, Zarządzanie SNMP v1/web/telnet/cli, Obsługa: Taggowanie VLAN, Port Trunk z LACP, Obsługa Ramek Jumbo - 10K, 8K Tabela Adresów MAC, Architektura przełączania Store-and-Forward, Przełączanie w trybie non-blocking, SNMP v1,v2, Obsługiwane standardy: IEEE BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000Base-T, IEEE 802.3z Gigabit Fiber, IEEE 802.3x Flow Control and Back-pressure, IEEE 802.1d Spanning Tree, IEEE 802.1w Rapid Spanning Tree, IEEE 802.3ad Port trunk with LACP, Bezpieczeńśtwo: UL, cul, CE/ EN , EMI: FCC Class A, CE. Switche należy wyposażyć w kompatybilne moduły mini Gbic MM 1 GbE. Zasilacz awaryjny UPS oraz rejestrator powinien zostać umiejscowiony w szafie RACK dostosowanej parametrami do montowanych urządzeń. Wszystkie urządzenia powinny zostać zainstalowane w dostarczonej szafie RACK na dedykowanych do tego celu szynach montażowych Punkt Wizualizacji Pomieszczenie nadzoru zostanie umieszczone w pomieszczeniu A3. Stanowisko nadzoru zostanie wyposażone w następujące elementy: Stacja robocza Dell Precision T lub równoważny min. 1 szt. Procesor 3,4GHz, 4 rdzenie/8 wątków, 8MB Pamięć RAM 8GB (4x2GB) 1600MHz DDR3 Windows 7 Professional PL 64 Bit lub równoważny Monitor LCD 42 JVC PS-420W - lub równoważny - 1 szt. Monitor dotykowy LCD 22 IiYama T2250MTS - lub równoważny 1 szt. Pulpit sterowniczy Videotec DCZ lub równoważny - 1 szt. Zastosowany system musi umożliwiać stałą obserwację monitorowanego terenu. Obsługa systemu z pulpitu sterowniczego zagwarantuje: możliwość zmiany trybu pracy, wybór kamer oraz podziałów, przeglądanie zapisanego materiału, włączenie/wyłączenie oświetlenia w wybranych strefach, kasowania alarmów, wywoływania scenariuszy systemowych. Na monitorze 42 będą wyświetlane kamery w zdefiniowanych podziałach. W celu ułatwienia obsługi na 22 monitorze dotykowym zostanie stworzona interaktywna mapa obiektu. Na wielopoziomowych mapach zostaną umieszczone wszystkie kamery oraz elementy z systemów SAP oraz automatyki obiektu. Poprzez wskazanie na monitorze odpowiednich elementów możliwy będzie podgląd obrazu z kamer, wybór kamer, podziałów, map oraz wywoływanie zaprogramowanych scenariuszy, aktywujących odpowiednie urządzenia. str. 12

19 W zależności od zdefiniowanych harmonogramów czasowych w przypadku wykrycia ruchu w poszczególnych strefach system automatycznie zmieniał widok na monitorze głównym na widok z kamer znajdujących się w tej strefie. W przypadku detekcji ruchu na dwóch kamerach system automatycznie załączy oświetlenie w danej strefie. W przypadku wystąpienia alarmu pożarowego system automatycznie zmieni widok na podział z kamer znajdujących się najbliżej wykrytego alarmu Punkty kamerowe. Wszystkie kamery będą zasilane z dedykowanych switchy POE umieszczonych w szafie głównej oraz szafie dystrybucyjnej, zasilanych poprzez zasilacze UPS. Parametry kamer wewnętrznych: Kamera Hikvision DS-2CD2332-I lub równoważna Obudowa kopułowa Przetwornik - 1/3" Progressive Scan CMOS Rozdzielczość obrazu: z prędkością 15 kl./sek., kl./sek Kompresja obrazu: H.264/ MJPEG Dwustrumieniowość Min. oświetlenie (F1.2, AGC ON); 0 Lux z złączonym promiennikiem IR Obiektyw 2.8mm Mechanicznie przesuwany filtr IR Detekcja ruchu Detekcja sabotażu kamery Cyfrowa redukcja szumów 3D DNR Szeroki zakres dynamiki Zasięg promiennika IR 30m Zasilanie POE (802.3af), max 7W Klasa szczelności IP66 Temperatura pracy -30 C ~ 60 C Kamery zewnętrzne: Kamera Hikvision DS-2CD2232-I lub równoważna Obudowa tulejowa z promiennikiem IR Przetwornik - 1/3" Progressive Scan CMOS Rozdzielczość obrazu: z prędkością 12,5 kl./sek., kl./sek Kompresja obrazu: H.264/ MJPEG Dwustrumieniowość Min. oświetlenie (F1.2, AGC ON); 0 Lux z złączonym promiennikiem IR Obiektyw 4 mm Mechanicznie przesuwany filtr IR Detekcja ruchu Detekcja sabotażu kamery Cyfrowa redukcja szumów 3D DNR Szeroki zakres dynamiki Zasięg promiennika IR 50m Zasilanie POE (802.3af), max 7W Klasa szczelności IP66 Temperatura pracy -30 C ~ 60 C str. 13

20 2.5. Zestawienie urządzeń. L.p. Model Opis Ilość 1 Dell PowerEdge R210 Serwer rejestrujący Dell PowerEdge R210 - lub równoważne 1 2 HP G-PoE Switch zarządzalny HP G-PoE 24xUTP + 4xSFP - lub równoważne 2 3 VessRaid 1840I Macierz dyskowa na 16 HDD - lub równoważne 1 4 Dysk 2TB RE4 Dysk HDD 2TB Raid Edition - lub równoważne 6 5 SeeTec 5 Enterprise SeeTec 5 Enterprise - Pakiet oprogramowania - lub równoważne 1 6 Camera extension Rozszerzenie licencji o 1 kamerę IP - lub równoważne 17 7 Master Client Master client - lub równoważne 1 8 SDK Zestaw narzędzi dla programistów - lub równoważne 1 9 Dell 1650 Stacja robocza Dell WorkStation lub równoważne 1 10 PS-420W Monitor przemysłowy JVC 42 - lub równoważne 1 11 T2250MTS-B1 Monitor dotykowy 22 - lub równoważne 1 12 DCZ Pulpit DCZ - lub równoważne 1 13 DS-2CD2332-I V Kamera megapikselowa; 3,0Mpix; rozdzielczość 2048x1536; dzień/noc, promiennik IR; kopułowa IP66; 2,8 mm - lub równoważne Szafa ramowa stojąca SRS, 42U, 800/1000/1980, szer./gł./wys. mm. drzwi blacha/szkło - lub równoważne 19' Patch Panel Dr@kom, 48xRJ45, ekranowany, Kat.6, 1U, czarny, organizator kabli - lub równoważne Panel wentylacyjny 4-wentylatorowy z termostatem - lub równoważne V Patch Panel Fiber Optics wysuwalny 1U RAL 7021 z płytą czołową 24 x SC Duplex - lub równoważne Organizator kabli 19" - z metalowymi uszami RAL 7035 szary 2U - lub równoważne Szafa ramowa stojąca SRS, 24U, 600/800/1195, szer./gł./wys. mm. drzwi blacha/szkło, - lub równoważne 19' Patch Panel Dr@kom, 48xRJ45, ekranowany, Kat.6, 1U, czarny, organizator kabli - lub równoważne Patch Panel Fiber Optics wysuwalny 1U RAL 7021 z płytą czołową 24 x SC Duplex - lub równoważne 22 RAWP600 Panel 2 wentylatorów - lub równoważne Organizator kabli 19" - z metalowymi uszami RAL 7035 szary 2U - lub równoważne 24 RAPDU819 Listwa zasilająca 819, H=1U. Ilość gniazd: 8 - lub równoważne 2 25 UPS Ares 3000 Rack Zasilacz UPS 3000VA - lub równoważne 1 26 UPS Ares 1000 Rack Zasilacz UPS 1000VA - lub równoważne 1 27 SFP MM Moduł SFP - GE - MM 50/125 - lub równoważne 2 28 J-V(ZN)H 12G50/125 Kabel światłowodowy wewnętrzny MM 12 włókien - lub równoważne YDY 3x2.5mm Kabel zasilający YDY 3x2,5mm - lub równoważne UTP kat. 6E Przewód UTP kat. 6E - lub równoważne Patchcord 6E Patchcord UTP kat. 6-1m - lub równoważne Patchcord FO Patchcord MM LC/SC 50/125, dupleks, 1m - lub równoważne str. 14

21 3. SYSTEM SYGNALIZACJI POŻARU SAP. System jest modułowym, sieciowanym systemem sygnalizacji pożaru. System zawiera wszystkie komponenty niezbędne do wykrywania, przetwarzania i alarmowania w przypadku pożaru. Wszystkie centrale i konsole obsługowe systemu mogą być łączone w sieć poprzez magistralę C/Web. FUNKCJE Wysoki poziom bezpieczeństwa detekcji Alarmowanie i sterowanie zależne od warunków pracy Uniwersalna logika (typu OR-, AND- i NOT) Sterowania krzyżowe pomiędzy stacjami Sterowanie ewakuacją strefową Tryb awaryjny w systemie - gdy stacja ulegnie uszkodzeniu, może nadal generować alarmy i uruchamiać sterowania OBSŁUGA Możliwość obsługi całego systemu z jednej konsoli Dane konfiguracyjne przechowywane w stacji Automatyczna konfiguracja stacji bez oprogramowania narzędziowego Pełna konfiguracja poprzez PC Możliwość tworzenia konfiguracji bez połączenia z komputerem Aktualizacja firmware-u z poziomu oprogramowania narzędziowego Narzędzia serwisowe do łatwego uruchamiania i konserwacji linii dozorowych Zdalny dostęp serwisowy LINIE DOZOROWE Umożliwiają podłączenie magistrali C-NET do centrali Magistrala C-NET: Wszystkie urządzenia peryferyjne współpracujące z centralą instalowane i zasilane bezpośrednio z pętli Okablowanie magistrali pętli czujek skrętka nieekranowana Automatyczne rozpoznawanie urządzeń Automatyczne rozpoznawanie topologii Możliwość stosowania różnych topologii (odgałęzienie od pętli, linia otwarta z adresowalnymi elementami) Obustronne zasilanie pętli Każde urządzenie pętlowe posiada wbudowany dwustronny izolator zwarć Możliwość podłączenia linii kolektywnych do magistrali C-NET za pomocą modułu wejść/wyjść FDCIO223 - Możliwość podłączenia paneli informacyjnych strefowych lub informacyjno-kontrolnych, widzialność paneli jest konfigurowalna, umożliwia to obsługę i wizualizację komunikatów z całego systemu Maksymalna długość pętli 3300 m Maksymalna rezystancja pętli 240Ohm SIECIOWANIE STACJI Bezpieczne sieciowanie wszystkich stacji poprzez magistralę systemową Sieciowanie redundantne poprzez magistralę systemową str. 15

22 Możliwość sieciowania do 32 stacji z możliwością rozbudowy do 64 stacji przy zastosowaniu sieci szkieletowej (IP2) Odległość pomiędzy dwoma stacjami w sieci do 1000m (przy zastosowaniu jednoparowej skrętki) Wydłużenie maksymalnej odległości przy zastosowaniu światłowodu np. jednomodowego (do 15 km) Dodatkowo możliwość sieciowania poprzez Ethernet Bezpieczny zdalny dostęp do funkcji obsługi, konfiguracji i diagnostyki Obsługa protokołu BACnet do podłączenia do stacji zarządzającej łatwa integracja systemu Cerberus PRO ze stacją BMS Desigo Insight oraz DMS MM8000 poprzez bezpośrednią komunikację po protokole BACnet/IP Programowalna widzialność systemu dla każdej stacji indywidualnie Wymiana danych jest możliwa pomiędzy wszystkimi stacjami pracującymi w sieci, pozwala to na obsługę, sterowanie oraz alarmowanie w obrębie całego systemu CENTRALA SYGNALIZACJI POŻARU (4-pętlowa) FC724 z możliwością rozbudowy do 8 pętli. Centrala FC724 jest kompaktową, prefabrykowaną centralą sygnalizacji pożaru wyposażoną w zintegrowaną konsolę obsługową i przeznaczona jest do podłączenia czujek serii CerberuPRO. Może pracować autonomicznie i w sieci central. W sieci może pracować do 32 stacji (central i konsol obsługowych) podłączanych poprzez magistralę C-Web. Dodatkowo każdą centralę i konsolę można podłączyć poprzez łącze Ethernetowe. Podłączenie to umożliwia włączenie maks. 4 stacji. Podłączenie do komputerowej stacji zarządzającej realizowane jest poprzez BACnet. Centrala przeznaczona jest do średnich aplikacji np. obiekty przemysłowe, szpitale, oddziały banków, obiekty biurowe itp. Może pracować także w systemach sieciowych budowanych w obiektach rozległych. Centrala składa się z: obudowy (Comfort), konsoli, karty peryferii, zasilacza 150W, podtrzymania awaryjnego. Decyzja o alarmie jest podejmowana na poziomie strefy. Centrala ocenia sygnały o zagrożeniu odbierane od czujek. Dla każdej strefy, podejmowanie decyzji o alarmie można skonfigurować tak aby uruchamiany był przez jedną czujkę lub przez kilka czujek. W przypadku uruchamiania przez jedną czujkę, decyzja o alarmie zależy od poziomu zagrożenia wykrytego przez tylko jedną czujkę. Pierwsza czujka ze strefy, która sygnalizuje poziom zagrożenia jest uznawana za wyzwalającą alarm. W drugim przypadku centrala uwzględnia poziomy zagrożenia wykryte przez kilka czujek (np. dwie czujki sygnalizujące poziom zagrożenia 3). Koncepcja weryfikowania alarmu (AVC) służy opóźnianiu transmisji alarmu. W procesie alarmowania uczestniczą operatorzy systemu. Podczas kontroli obecności obsługi (t1) system sprawdza, czy operatorzy znajdują się w obiekcie. W trybie pracy Obsługa obecna, operatorzy sprawdzają lokalizację pożaru w czasie (t2) i w przypadku fałszywego alarmu mogą zapobiec wezwaniu straży pożarnej. W trybach pracy Obsługa obecna i Obsługa nieobecna czujki mogą pracować z różnymi zestawami parametrów. W celu automatycznego uruchamiania odpowiedniego sterowania w przypadku alarmu, można skonfigurować uniwersalne funkcje sterowania. Dowolnie wybrane zdarzenia (np. alarm lub odłączenie) są argumentami funkcji logicznych (suma, iloczyn, negacja), które wyzwalają odpowiednie reakcje (np. zamknięcie drzwi pożarowych). W systemach sieciowych, sterowanie może być konfigurowane dla całego systemu. W celu zapewnienia kontrolowanej ewakuacji ludzi z budynku w czasie pożaru, można skonfigurować chronologiczną sekwencję alarmowania w różnych częściach budynku. Program Cerberus Remote zapewnia dostęp do interfejsu użytkownika. służącego do zdalnego konserwowania systemu. Przy użyciu tego programu można uzyskać zdalny dostęp do systemu wykrywania i sygnalizowania pożarów. Komputer PC z programem Cerberus Remote podłącza się do gniazda Ethernet w stacji. Możliwy jest też zdalny dostęp poprzez modem lub intranet. str. 16

23 Centrala SAP: - Zasilanie główne 230VAC - Moc zasilacza 150W - Napięcie robocze 21-28,6 VDC - Pobór prądu Max. 5A - Pojemność akumulatorów 2x12V, 26Ah - Monitorowanie akumulatora Tak - Monitorowanie zasilania głównego Tak - Liczba linii Pętle 4; max 8. Linie otwarte 8; max 16 - Liczba adresów Min Wbudowane wejścia/wyjścia - Konsola obsługowa Wbudowana - Gniazdo do montażu modułów RS232, RS Gniazdo do montażu modułu sieciowego 2 - Gniazdo do montażu modułów liniowych 2 - Gniazdo do montażu kabli komunikacyjnych 2 - Moduł sygnalizatorów 2 - Gniazdo Ethernet RJ Temperatura pracy st. C - Temperatura składowania st. C - Wilgotność bez kondensacji <=95% rel. Siemens Cerbreus PRO FC724-ZA lub równoważny Wyjścia przekaźnikowe: - Transmisja zdalnego alarmu: 1 - Transmisja zdalnej awarii: 1 Wyjścia monitorowane: - Alarm: 1 - Awaria: 1 Sygnalizatory: 2 Programowalne we/wy: 12 - Wymiary Szer. 430, wys. 796, głęb. 160 mm - Kolor Szary - Kategoria ochrony (IEC 60529) IP30 - Certyfikaty CNBOP (świadectwo dopuszczenia), VdS, FM Global - Możliwość sieciowania do 32 central i konsol obsługowych - Konfiguracja - Zmiana czasu lato/zima Automatyczna Możliwość konfiguracji za pomocą aplikacji dedykowanej do centrali - Pamięć zdarzeń Min z blokadą nadpisywania - Bezpośrednie i łatwe w obsłudze, przyjazne dla użytkownika menu z systemem podpowiedzi. - Zdalny dostęp do wszystkich elementów sieci poprzez jeden punkt dostępowy. - Inne - Możliwość pobrania topologii systemu za pomocą dostarczonego oprogramowania. - Transmisja danych z prędkością 312 kbps w sieci central i 10/100Mbit/s za pomocą sieci Ethernet owej. str. 17
