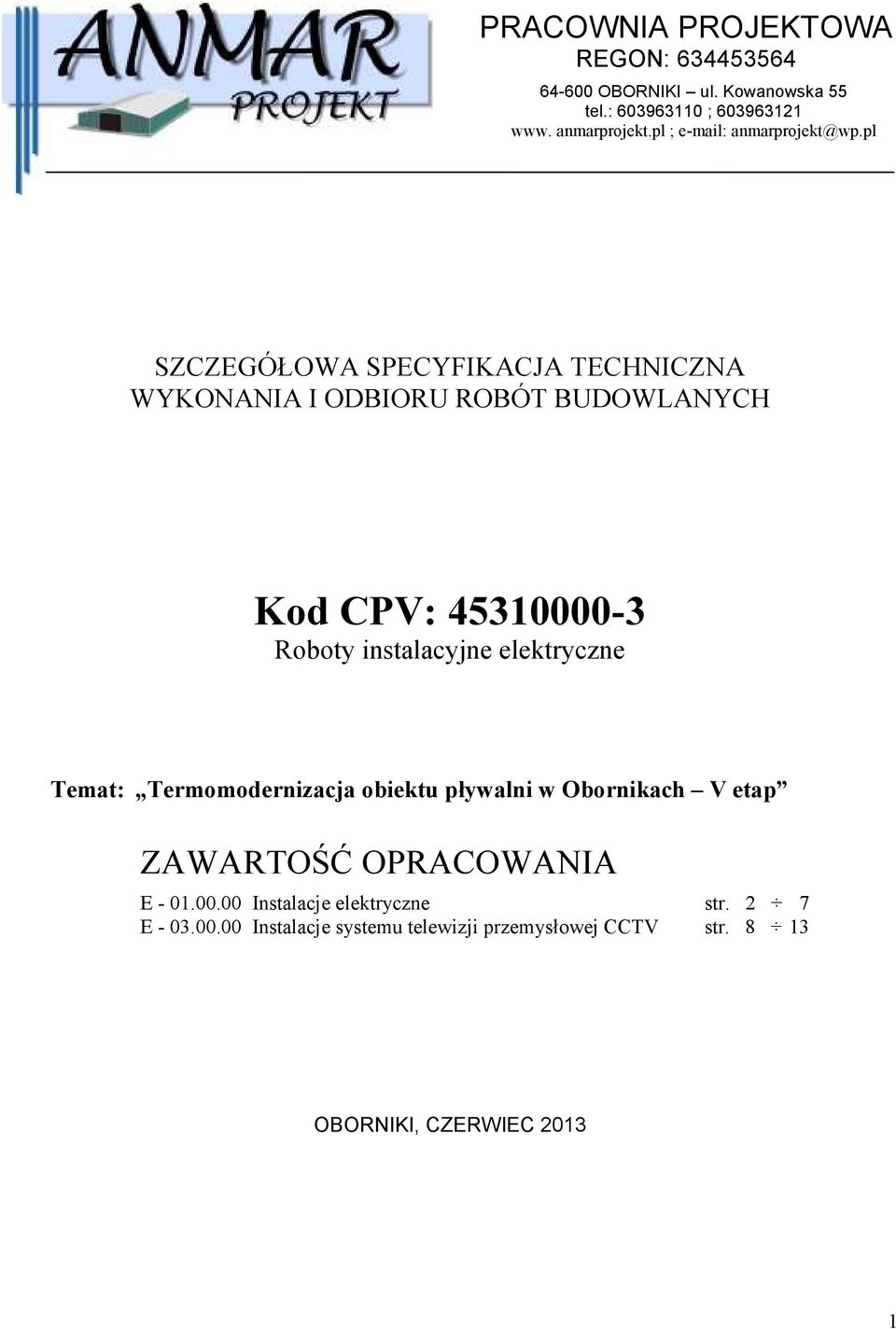

1 PRACOWNIA PROJEKTOWA REGON: OBORNIKI ul. Kowanowska 55 tel.: ; www. anmarprojekt.pl ; anmarprojekt@wp.pl SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod CPV: Roboty instalacyjne elektryczne Temat: Termomodernizacja obiektu pływalni w Obornikach V etap ZAWARTOŚĆ OPRACOWANIA E Instalacje elektryczne str. 2 7 E Instalacje systemu telewizji przemysłowej CCTV str OBORNIKI, CZERWIEC

2 E Instalacje elektryczne I STALACJA ELEKTRYCZ A MATERIAŁY I WYMAGA IA TECH ICZ E Roboty w zakresie instalacji elektrycznych Roboty w zakresie przewodów instalacji elektrycznych i opraw Roboty w zakresie przewodów instalacji elektrycznej Układanie kabli Instalowanie rozdzielni elektrycznych 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania techniczne dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznej wewnętrznej Termomodernizacji obiektu pływalni w Obornikach - V etap Zakres stosowania ST Specyfikacja techniczna (ST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności umożliwiające montaż instalacji elektrycznej zgodnie z pkt Niniejsza specyfikacja techniczna związana jest z wykonaniem n/w robót. 1.4 Pojęcia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji Technicznej (ST) są zgodne z obowiązującymi Polskimi Normami i Specyfikacją Techniczną Wymagania Ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w Specyfikacji Technicznej Wymagania ogólne. 2. Materiały 2.1. Uwagi ogólne Materiały dostarczone na teren budowy powinny mieć świadectwa jakości, atesty, certyfikaty, świadectwa gwarancyjne lub aprobaty techniczne. Jeżeli istnieją jakiekolwiek wątpliwości dotyczące przydatności lub jakości dostarczonych materiałów, powinny one zostać poddane ponownemu badaniu, Stosowanie materiałów zastępczych wymaga uzyskania zgody projektanta 2

3 i Inżyniera. Materiały zaakceptowane przez Inżyniera nie mogą być zmienione bez jego zgody Materiały Korytka kablowe Rurki ochronne RL Rury ochronne DVK Przewody instalacyjne i kable, łączówki do przewodów. Oprawy oświetleniowe Rozdzielnia i tablice 2.3. Składowanie materiałów Materiały wymienione w 2.2. powinny być przechowywane w pomieszczeniach zamkniętych, suchych i nie zapylonych 3. Sprzęt Wykonawca powinien używać tylko takiego sprzętu i maszyn które spełniają wszystkie wymagania wynikające z technologii robót i gwarantują wysoką jakość realizowanych robót. Sprzęt musi być zaakceptowany przez Inżyniera. Do obsługi sprzętu powinni być zatrudnieni pracownicy posiadający odpowiednie kwalifikacje potwierdzone certyfikatami i staż pracy gwarantujący wysoką jakość wykonania robót. 4. Transport Urządzenia transportowe powinny być przystosowane do rodzaju transportowanych materiałów. Przewożone materiały powinny być układane zgodnie z warunkami transportu określonymi przez wytwórcę, oraz zabezpieczone przed ich przemieszczaniem podczas transportu. 5. Wykonanie robót 5.0. Uwagi ogólne Ogólne wymagania dotyczące wykonania robót i kwalifikacji osób je wykonujących zawiera Specyfikacja Techniczna Wymagania Ogólne. 5.1 Materiały Rozbudowa rozdzielni "RG" Dla rozdziału energii elektrycznej, zaprojektowano rozbudowę istniejącej rozdzielni RG zlokalizowanej na piętrze w pomieszczeniu technicznym Instalacja oświetlenia elewacyjnego Instalację oświetlenia elewacyjnego zaprojektowano przewodami typu YDY 3x2,5mm 2 układanymi w tynku z osprzętem kroploszczelnym 3

4 Oświetlenie załączane będzie przy pomocy przekaźnika zmierzchowego.. Instalację pokazano na rys. nr E Instalacja WLZ Instalację WLZ zaprojektowano przewodami i kablami typu YDY i YKY, o przekrojach podanych na schemacie zasilania, układanymi w korytkach kablowych typu K-200 układanymi pod stropami podwieszonymi. Instalację pokazano na rys. nr E-02, E Instalacja odgromowa Na budynku zaprojektowano zwody poziome z drutu stalowego ocynk. fi 8mm układane na uchwytach. Przewody odprowadzające zaprojektowano drutem j.w. Uziom otokowy zaprojektowano płaskownikiem stalowym ocynk typu Fe 30x4mm układanym w ziemi na głębokości 0,6m. Poziom ochrony instalacji odgromowej IV, zgodnie z normą PN-IEC Instalację pokazano na rys. nr E Kontrola jakości robót 6.1. Zasady ogólne kontroli Ogólne zasady kontroli materiałów i robót podano w Specyfikacji Technicznej Wymagania ogólne Kontrola jakości materiałów Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom Dokumentacji Projektowej i Specyfikacji Technicznej oraz muszą spełniać wymagania Specyfikacji Technicznej Wymagania ogólne Kontrola jakości robót Uwagi ogólne Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Dokumentacją Projektową, Specyfikacją Techniczną i poleceniami Inżyniera. Kontroli jakości podlegają prace związane z wykonaniem instalacji obwodów jednofazowych i trzyfazowych. Kontrola jakości robót powinna obejmować następujące badania: zgodności z Dokumentacją Projektową: -sposobu wykonania i rozmieszenia przewodów i kabli -zastosowanych przewodów i kabli. Sprawdzenie zgodności polega na porównaniu wykonywanych bądź wykonanych robót z Dokumentacją Projektową oraz na stwierdzeniu wzajemnej zgodności na podstawie oględzin i pomiarów; Przed przystąpieniem do badania, Wykonawca powinien z co najmniej 7 4

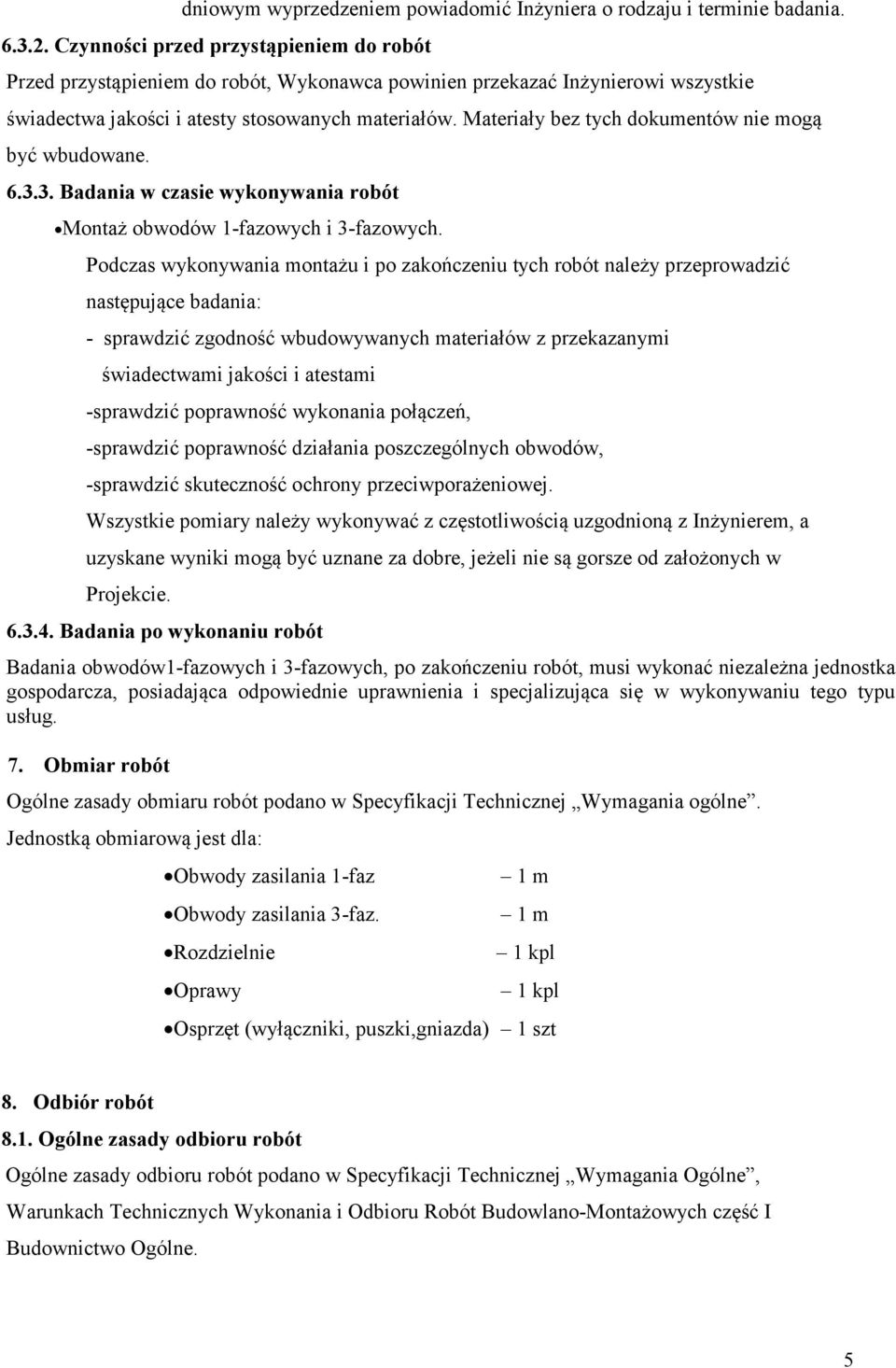

5 dniowym wyprzedzeniem powiadomić Inżyniera o rodzaju i terminie badania Czynności przed przystąpieniem do robót Przed przystąpieniem do robót, Wykonawca powinien przekazać Inżynierowi wszystkie świadectwa jakości i atesty stosowanych materiałów. Materiały bez tych dokumentów nie mogą być wbudowane Badania w czasie wykonywania robót Montaż obwodów 1-fazowych i 3-fazowych. Podczas wykonywania montażu i po zakończeniu tych robót należy przeprowadzić następujące badania: - sprawdzić zgodność wbudowywanych materiałów z przekazanymi świadectwami jakości i atestami -sprawdzić poprawność wykonania połączeń, -sprawdzić poprawność działania poszczególnych obwodów, -sprawdzić skuteczność ochrony przeciwporażeniowej. Wszystkie pomiary należy wykonywać z częstotliwością uzgodnioną z Inżynierem, a uzyskane wyniki mogą być uznane za dobre, jeżeli nie są gorsze od założonych w Projekcie Badania po wykonaniu robót Badania obwodów1-fazowych i 3-fazowych, po zakończeniu robót, musi wykonać niezależna jednostka gospodarcza, posiadająca odpowiednie uprawnienia i specjalizująca się w wykonywaniu tego typu usług. 7. Obmiar robót Ogólne zasady obmiaru robót podano w Specyfikacji Technicznej Wymagania ogólne. Jednostką obmiarową jest dla: Obwody zasilania 1-faz Obwody zasilania 3-faz. Rozdzielnie Oprawy 1 m 1 m 1 kpl 1 kpl Osprzęt (wyłączniki, puszki,gniazda) 1 szt 8. Odbiór robót 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w Specyfikacji Technicznej Wymagania Ogólne, Warunkach Technicznych Wykonania i Odbioru Robót Budowlano-Montażowych część I Budownictwo Ogólne. 5

6 8.2. Odbiór częściowy Odbiór częściowy przeprowadza się zgodnie z postanowieniami Specyfikacji Technicznej Wymagania Ogólne Odbiór techniczny końcowy Odbiór techniczny końcowy przeprowadza się zgodnie z postanowieniami Specyfikacji Technicznej Wymagania ogólne Przy odbiorze końcowym powinny być dostarczone oprócz dokumentów wymaganych w ST Wymagania Ogólne, protokóły badania instalacji obwodów 1-fazowych i 3-fazowych. 9. Podstawa płatności Wymagania dotyczące podstawy płatności podano w Specyfikacji Technicznej Wymagania ogólne. Roboty związane z wykonaniem instalacji obwodów 1-fazowych i 3-fazowych płatne są wg ceny obmiaru, który zawiera: Montaż obwodów 1-fazowych, Montaż osprzętu obwodów jednofazowych. Montaż obwodów 3-fazowych, Montaż osprzętu obwodów trójfazowych. 10. Przepisy związane Polskie ormy PN-IEC PN-E PN-E-05009/41 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności długotrwałe przewodów. Pomiary rezystancji. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. PN-E Urządzenia elektroenergetyczne. Oznaczenia barwami przewodów gołych oraz izolacji żył zerowych i ochronnych w przewodach i kablach. PN-E-06300/03 Wyroby elektroinstalacyjne. Wymagania i badania podstawowe. Bezpieczeństwo użytkowania. PN-E Obudowy urządzeń elektrotechnicznych. Stopnie ochrony. Podział, Wymagania i badania. PN-E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. PN-E Przewody jednożyłowe o izolacji polwinitowej. PN-E Przewody wielożyłowe o izolacji polwinitowej. PN-SEP-E-004 Warunki techniczne wykonania i odbioru robót budowlanomontażowych 6

7 10.2. Inne akty prawne Dziennik Ustaw z 2000r. Nr 106 poz Prawo budowlane z późniejszymi zmianami Dziennik Ustaw z 1997r. Nr 129 poz. 844 Ogólne przepisy bezpieczeństwa i higieny pracy Dziennik Ustaw z 1972r. Nr 13 poz. 93 Bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych Inne dokumenty Warunki techniczne wykonania i odbioru robót budowlano-montażowych tom I Budownictwo Ogólne opracowane przez COBRTI INSTAL wydawnictwo ARKADY

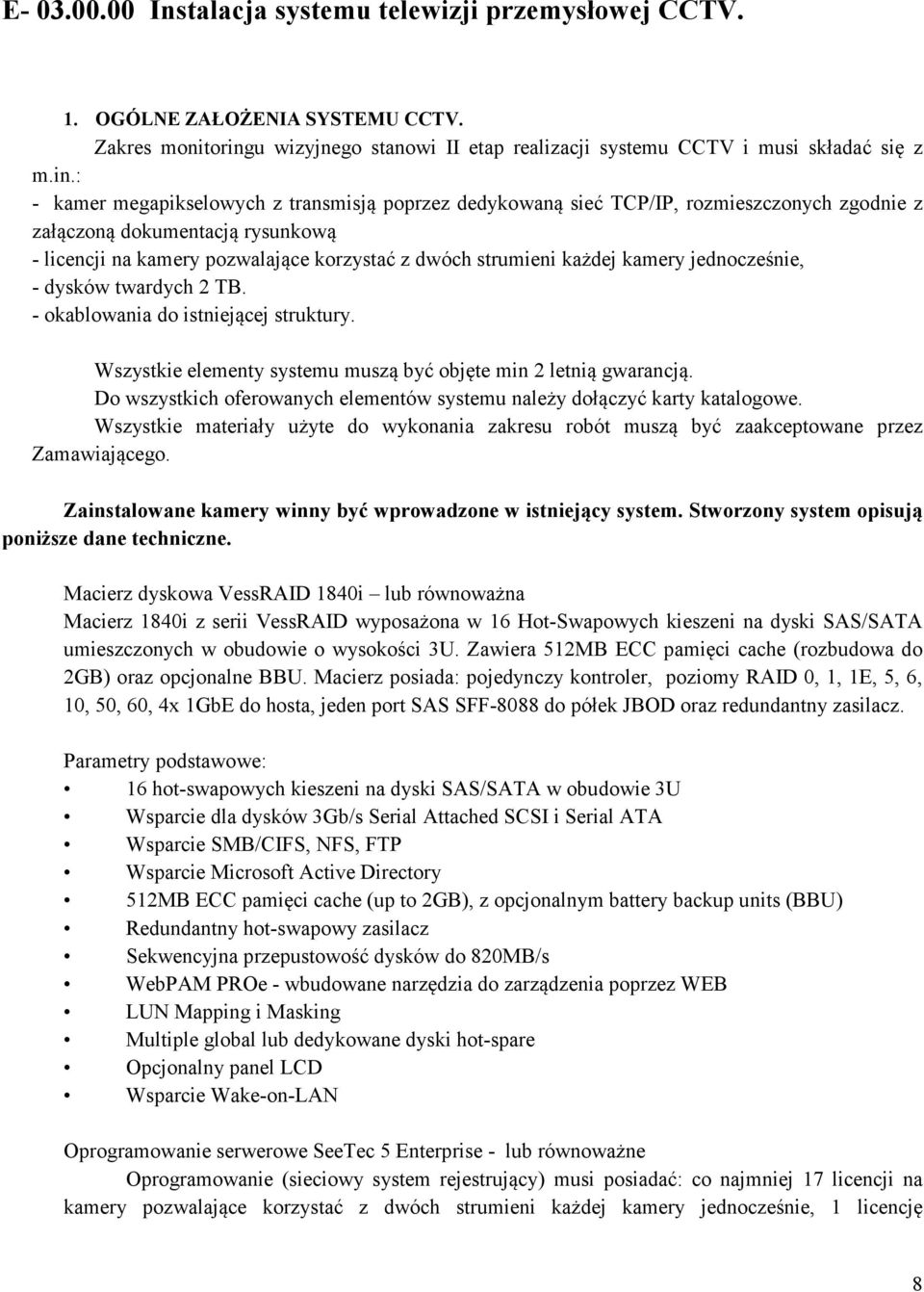

8 E Instalacja systemu telewizji przemysłowej CCTV. 1. OGÓL E ZAŁOŻE IA SYSTEMU CCTV. Zakres monitoringu wizyjnego stanowi II etap realizacji systemu CCTV i musi składać się z m.in.: - kamer megapikselowych z transmisją poprzez dedykowaną sieć TCP/IP, rozmieszczonych zgodnie z załączoną dokumentacją rysunkową - licencji na kamery pozwalające korzystać z dwóch strumieni każdej kamery jednocześnie, - dysków twardych 2 TB. - okablowania do istniejącej struktury. Wszystkie elementy systemu muszą być objęte min 2 letnią gwarancją. Do wszystkich oferowanych elementów systemu należy dołączyć karty katalogowe. Wszystkie materiały użyte do wykonania zakresu robót muszą być zaakceptowane przez Zamawiającego. Zainstalowane kamery winny być wprowadzone w istniejący system. Stworzony system opisują poniższe dane techniczne. Macierz dyskowa VessRAID 1840i lub równoważna Macierz 1840i z serii VessRAID wyposażona w 16 Hot-Swapowych kieszeni na dyski SAS/SATA umieszczonych w obudowie o wysokości 3U. Zawiera 512MB ECC pamięci cache (rozbudowa do 2GB) oraz opcjonalne BBU. Macierz posiada: pojedynczy kontroler, poziomy RAID 0, 1, 1E, 5, 6, 10, 50, 60, 4x 1GbE do hosta, jeden port SAS SFF-8088 do półek JBOD oraz redundantny zasilacz. Parametry podstawowe: 16 hot-swapowych kieszeni na dyski SAS/SATA w obudowie 3U Wsparcie dla dysków 3Gb/s Serial Attached SCSI i Serial ATA Wsparcie SMB/CIFS, NFS, FTP Wsparcie Microsoft Active Directory 512MB ECC pamięci cache (up to 2GB), z opcjonalnym battery backup units (BBU) Redundantny hot-swapowy zasilacz Sekwencyjna przepustowość dysków do 820MB/s WebPAM PROe - wbudowane narzędzia do zarządzenia poprzez WEB LUN Mapping i Masking Multiple global lub dedykowane dyski hot-spare Opcjonalny panel LCD Wsparcie Wake-on-LAN Oprogramowanie serwerowe SeeTec 5 Enterprise - lub równoważne Oprogramowanie (sieciowy system rejestrujący) musi posiadać: co najmniej 17 licencji na kamery pozwalające korzystać z dwóch strumieni każdej kamery jednocześnie, 1 licencję 8

9 administratora systemu, 2 licencje standardowego użytkownika systemu (Etap I) oraz zapewniać obsługę do 40 kamer na pojedynczej jednostce serwerowej. System należy wykonać tak, aby stanowił kombinację konstrukcji modułowej i sieciowej transmisji danych, w którym wszystkie funkcje zgrupowano w formie modułów zadaniowych, a w celu komunikacji pomiędzy nimi wykorzystano protokół TCP/IP. Całą instalację należy wykonać w technologii IP w systemie modułowym umożliwiającym dowolne skalowanie, bazującej na architekturze klient-serwer. Szeroka gama własności i uprawnień wizualizacyjnych zostanie zdefiniowana w formie profili, które będą, przyporządkowane poszczególnym użytkownikom lub ich grupom. Przy każdorazowym uruchomieniu oprogramowania klienckiego zostanie automatycznie załadowany profil odpowiadający uprawnieniom danego operatora, co umożliwi sterowanie uprawnieniami, liczbą dostępnych do obsługi kamer, pozycjonowaniem obrazów alarmowych oraz możliwościami wywołania scenariuszy alarmowych niezależnie dla każdego obszaru roboczego, użytkowników lub ich grup. W systemie zostaną stworzone schematy alarmowe służące do szczegółowego określenia, w jaki sposób mają być sterowane systemy zewnętrzne oraz jakiego rodzaju akcje powinny zostać uruchomione w przypadku określonych rodzajów zdarzeń alarmowych. Dla każdej z kamer indywidualnie zostaną skonfigurowane parametry obrazu takie jak: rozdzielczość obrazu, rodzaj kompresji, poziom kompresji, prędkość zapisu, przestrzeń dyskowa na macierzy RAID dla zapisu standardowego i alarmowego itp. W przypadku wykrycia alarmu dla danej kamery odpowiadający jej schemat wizualizacji zostanie automatycznie zmieniony ze zminimalizowanego trybu domyślnego do trybu alarmowego w celu realizacji zapisu i wyświetlenia akcji alarmowej z najwyższymi możliwymi wartościami rozdzielczości, jakości i prędkości zapisu. Parametry minimalne : - Możliwość indywidualnego definiowania, rodzaju kompresji, stopnia kompresji oraz prędkości zapisu dla każdego strumienia obrazowego, przeznaczonej dla każdej z kamer przestrzeni dyskowej, różnych dla trybu wizualizacji i zapisu alarmowego - Zapis 3500 obrazów/ sek. dla pojedynczego serwera - Aplikacja 64-bitowa - Możliwość rozbudowy dzięki architekturze umożliwiającej dystrybucję i skalowalność systemu - Tryb wielomonitorowy - Równoległą wizualizację dowolnej liczby kamer - Równoczesne wyświetlanie na jednym monitorze obrazu w podziale z kamer oraz map - Zarządzanie autoryzacjami umożliwiające, dla każdego z użytkowników z osobna, przyporządkowywanie szczegółowych uprawnień dotyczących dostępu do wyświetlania obrazu z określonych kamer, sterowania, przycisków oraz scenariuszy alarmowych - Możliwość konfiguracji prędkości transmisji niezależnie dla każdej stacji klienckiej i każdego użytkownika, pozwalające na wyświetlanie obrazu z tej samej kamery z różnymi prędkościami dla różnych użytkowników - Powiadomienie alarmowe przez / SMS / OPC / SNMP - Obsługa sieciowych modułów I/O (wejść/wyjść) - Obsługa jedno i dwukierunkowej transmisji dźwięku - Tworzenie wirtualnych przycisków umożliwiających wywoływanie zdefiniowanych scenariuszy alarmowych 9

10 - Multi streaming wykorzystanie co najmniej 2 strumieni obrazowych z każdej z kamer, 1 strumień wysokiej rozdzielczości do zapisu, 2 strumień niskiej rozdzielczości do podglądu na żywo w podziale oraz do transmisji przez sieć Internet - Możliwość wykrywania ruchu w obrazie - Obsługa sprzętowej detekcji ruchu w kamerach - Otwarty interfejs dla szerokiej gamy aplikacji - Otwartą platformę dla integracji kamer IP wiodących na rynku dostawców nie dopuszcza się stosowania oprogramowania zamkniętego obsługującego kamery jednego producenta - Integrację cyfrowych i analogowych kamer wielu producentów - Schematy alarmowe służące do szczegółowego określenia w jaki sposób ma być sterowany system i jakiego rodzaju akcje powinny zostać uruchomione w przypadku określonych rodzajów zdarzeń - Uruchamianie przez schematy alarmowe jednoczesnego zapisu dowolnej ilości kamer w przypadku pojawienia się alarmu oraz możliwość zdefiniowania trybu pracy zewnętrznych urządzeń takich jak interkomy czy elektrozwory. - Kodowany transfer danych oraz przechowywanie danych wizyjnych i dotyczących autoryzacji - Monitorowanie wszystkich zdarzeń oraz akcji w systemie, takich jak potwierdzenia alarmów, aktywacja przycisków, otwarcie blokad drzwi, itp. oraz ich zapis dzienniku zdarzeń przyporządkowanym do określonego operatora Oprogramowanie wizualizacji systemu bezpieczeństwa musi gwarantować integrację z systemem automatyki oraz systemem SAP, poprzez dedykowaną sieć TCP/IP, oprogramowanie musi wyświetlać na monitorze podkład (mapę) z stanami urządzeń wejściowych systemów zewnętrznych, wyświetlać stan czuwania na mapie, wyświetlanie informacji o awariach urządzeń. Uruchomienie sygnału alarmowego musi uruchomić odpowiedni scenariusz alarmowy. Scenariusz pozwoli wyświetlić odpowiedni widok na stacji monitorującej zgodnie z przyznanymi uprawnieniami alarmowymi. Widok będzie zawierał obraz z kamer zainstalowanych w pobliżu zdarzenia oraz wyświetli szczegółową mapę pomieszczeń w danej strefie. Minimalne parametry switchy HP GPOE lub równoważny: Switch 24 porty 10/100/1000 (POE) + 4 porty 1000SFP SNMP, Obsługa Spanning Tree / Rapid Spanning Tree, Obsługa IGMP Snooping v1, v2, Zarządzanie SNMP v1/web/telnet/cli, Obsługa: Taggowanie VLAN, Port Trunk z LACP, Obsługa Ramek Jumbo - 10K, 8K Tabela Adresów MAC, Architektura przełączania Store-and-Forward, Przełączanie w trybie non-blocking, SNMP v1,v2, Obsługiwane standardy: IEEE BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000Base-T, IEEE 802.3z Gigabit Fiber, IEEE 802.3x Flow Control and Back-pressure, IEEE 802.1d Spanning Tree, IEEE 802.1w Rapid Spanning Tree, IEEE 802.3ad Port trunk with LACP, Bezpieczeńśtwo: UL, cul, CE/ EN , EMI: FCC Class A, CE. 10

11 Switche należy wyposażyć w kompatybilne moduły mini Gbic MM 1 GbE. Zasilacz awaryjny UPS oraz rejestrator powinien zostać umiejscowiony w szafie RACK dostosowanej parametrami do montowanych urządzeń. Wszystkie urządzenia powinny zostać zainstalowane w dostarczonej szafie RACK na dedykowanych do tego celu szynach montażowych. 11

12 2. PU KT WIZUALIZACJI. Pomieszczenie nadzoru zostanie umieszczone w pomieszczeniu A3. Stanowisko nadzoru zostanie wyposażone w następujące elementy: Stacja robocza Dell Precision T lub równoważny min. 1 szt. Procesor 3,4GHz, 4 rdzenie/8 wątków, 8MB Pamięć RAM 8GB (4x2GB) 1600MHz DDR3 Windows 7 Professional PL 64 Bit lub równoważny Monitor LCD 42 JVC PS-420W - lub równoważny - 1 szt. Monitor dotykowy LCD 22 IiYama T2250MTS - lub równoważny 1 szt. Pulpit sterowniczy Videotec DCZ lub równoważny - 1 szt. Zastosowany system musi umożliwiać stałą obserwację monitorowanego terenu. Obsługa systemu z pulpitu sterowniczego zagwarantuje: możliwość zmiany trybu pracy, wybór kamer oraz podziałów, przeglądanie zapisanego materiału, włączenie/wyłączenie oświetlenia w wybranych strefach, kasowania alarmów, wywoływania scenariuszy systemowych. Na monitorze 42 będą wyświetlane kamery w zdefiniowanych podziałach. W celu ułatwienia obsługi na 22 monitorze dotykowym zostanie stworzona interaktywna mapa obiektu. Na wielopoziomowych mapach zostaną umieszczone wszystkie kamery oraz elementy z systemów SAP oraz automatyki obiektu. Poprzez wskazanie na monitorze odpowiednich elementów możliwy będzie podgląd obrazu z kamer, wybór kamer, podziałów, map oraz wywoływanie zaprogramowanych scenariuszy, aktywujących odpowiednie urządzenia. W zależności od zdefiniowanych harmonogramów czasowych w przypadku wykrycia ruchu w poszczególnych strefach system automatycznie zmieniał widok na monitorze głównym na widok z kamer znajdujących się w tej strefie. W przypadku detekcji ruchu na dwóch kamerach system automatycznie załączy oświetlenie w danej strefie. W przypadku wystąpienia alarmu pożarowego system automatycznie zmieni widok na podział z kamer znajdujących się najbliżej wykrytego alarmu. 3. PU KTY KAMEROWE. Wszystkie kamery będą zasilane z dedykowanych switchy POE umieszczonych w szafie głównej oraz szafie dystrybucyjnej, zasilanych poprzez zasilacze UPS. Parametry kamer wewnętrznych: Kamera Hikvision DS-2CD2332-I lub równoważna Obudowa kopułowa Przetwornik - 1/3" Progressive Scan CMOS Rozdzielczość obrazu: z prędkością 15 kl./sek., kl./sek Kompresja obrazu: H.264/ MJPEG Dwustrumieniowość Min. oświetlenie (F1.2, AGC ON); 0 Lux z złączonym promiennikiem IR Obiektyw 2.8mm Mechanicznie przesuwany filtr IR Detekcja ruchu Detekcja sabotażu kamery 12

13 Cyfrowa redukcja szumów 3D DNR Szeroki zakres dynamiki Zasięg promiennika IR 30m Zasilanie POE (802.3af), max 7W Klasa szczelności IP66 Temperatura pracy -30 C ~ 60 C Kamery zewnętrzne: Kamera Hikvision DS-2CD2232-I lub równoważna Obudowa tulejowa z promiennikiem IR Przetwornik - 1/3" Progressive Scan CMOS Rozdzielczość obrazu: z prędkością 12,5 kl./sek., kl./sek Kompresja obrazu: H.264/ MJPEG Dwustrumieniowość Min. oświetlenie (F1.2, AGC ON); 0 Lux z złączonym promiennikiem IR Obiektyw 4 mm Mechanicznie przesuwany filtr IR Detekcja ruchu Detekcja sabotażu kamery Cyfrowa redukcja szumów 3D DNR Szeroki zakres dynamiki Zasięg promiennika IR 50m Zasilanie POE (802.3af), max 7W Klasa szczelności IP66 Temperatura pracy -30 C ~ 60 C 13
