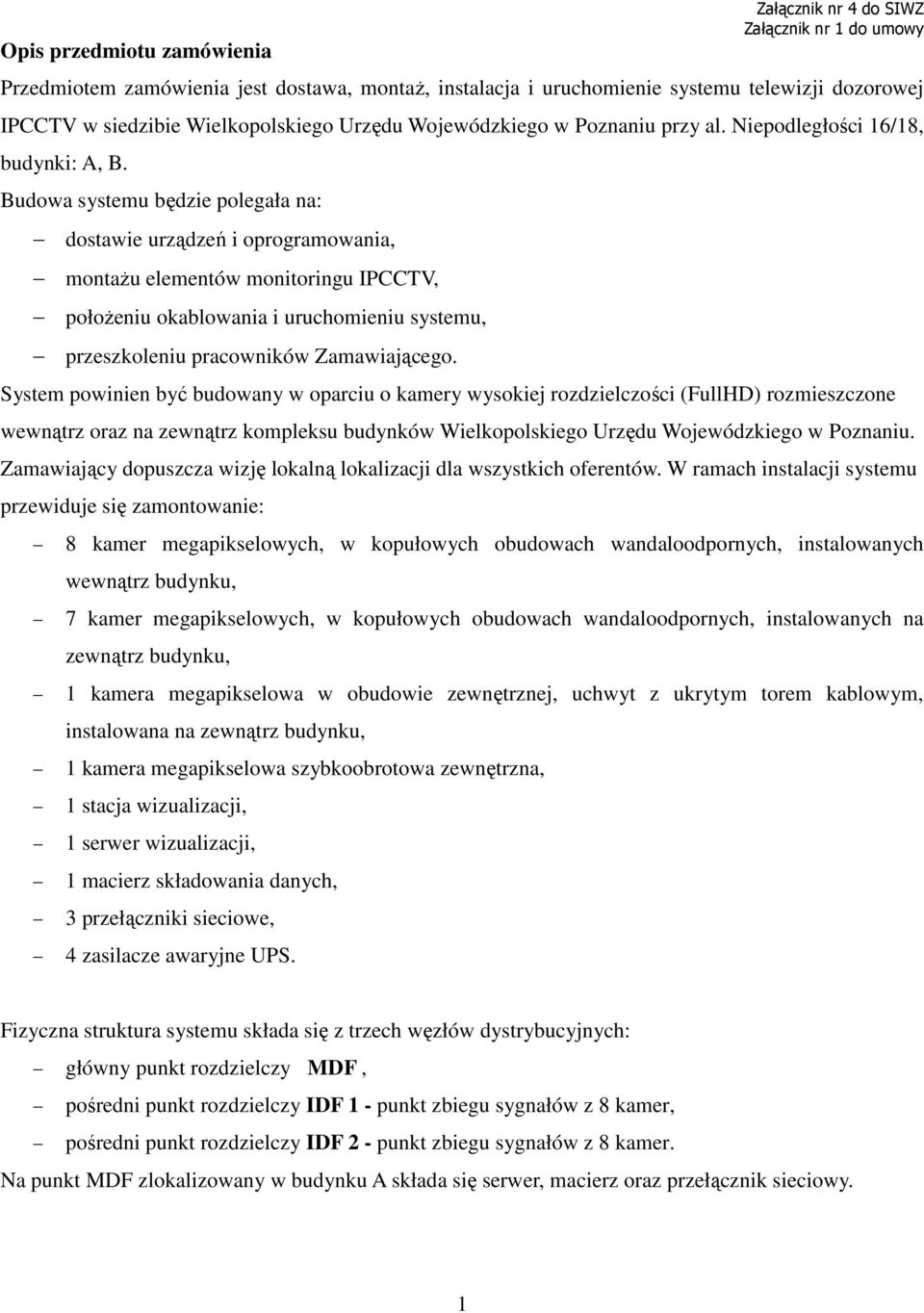

1 Opis przedmiotu zamówienia Załącznik nr 4 do SIWZ Załącznik nr do umowy Przedmiotem zamówienia jest dostawa, montaż, instalacja i uruchomienie systemu telewizji dozorowej IPCCTV w siedzibie Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu przy al. Niepodległości 6/8, budynki: A, B. Budowa systemu będzie polegała na: dostawie urządzeń i oprogramowania, montażu elementów monitoringu IPCCTV, położeniu okablowania i uruchomieniu systemu, przeszkoleniu pracowników Zamawiającego. System powinien być budowany w oparciu o kamery wysokiej rozdzielczości (FullHD) rozmieszczone wewnątrz oraz na zewnątrz kompleksu budynków Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu. Zamawiający dopuszcza wizję lokalną lokalizacji dla wszystkich oferentów. W ramach instalacji systemu przewiduje się zamontowanie: 8 kamer megapikselowych, w kopułowych obudowach wandaloodpornych, instalowanych wewnątrz budynku, 7 kamer megapikselowych, w kopułowych obudowach wandaloodpornych, instalowanych na zewnątrz budynku, kamera megapikselowa w obudowie zewnętrznej, uchwyt z ukrytym torem kablowym, instalowana na zewnątrz budynku, kamera megapikselowa szybkoobrotowa zewnętrzna, stacja wizualizacji, serwer wizualizacji, macierz składowania danych, przełączniki sieciowe, 4 zasilacze awaryjne UPS. Fizyczna struktura systemu składa się z trzech węzłów dystrybucyjnych: główny punkt rozdzielczy MDF, pośredni punkt rozdzielczy IDF - punkt zbiegu sygnałów z 8 kamer, pośredni punkt rozdzielczy IDF 2 - punkt zbiegu sygnałów z 8 kamer. Na punkt MDF zlokalizowany w budynku A składa się serwer, macierz oraz przełącznik sieciowy.

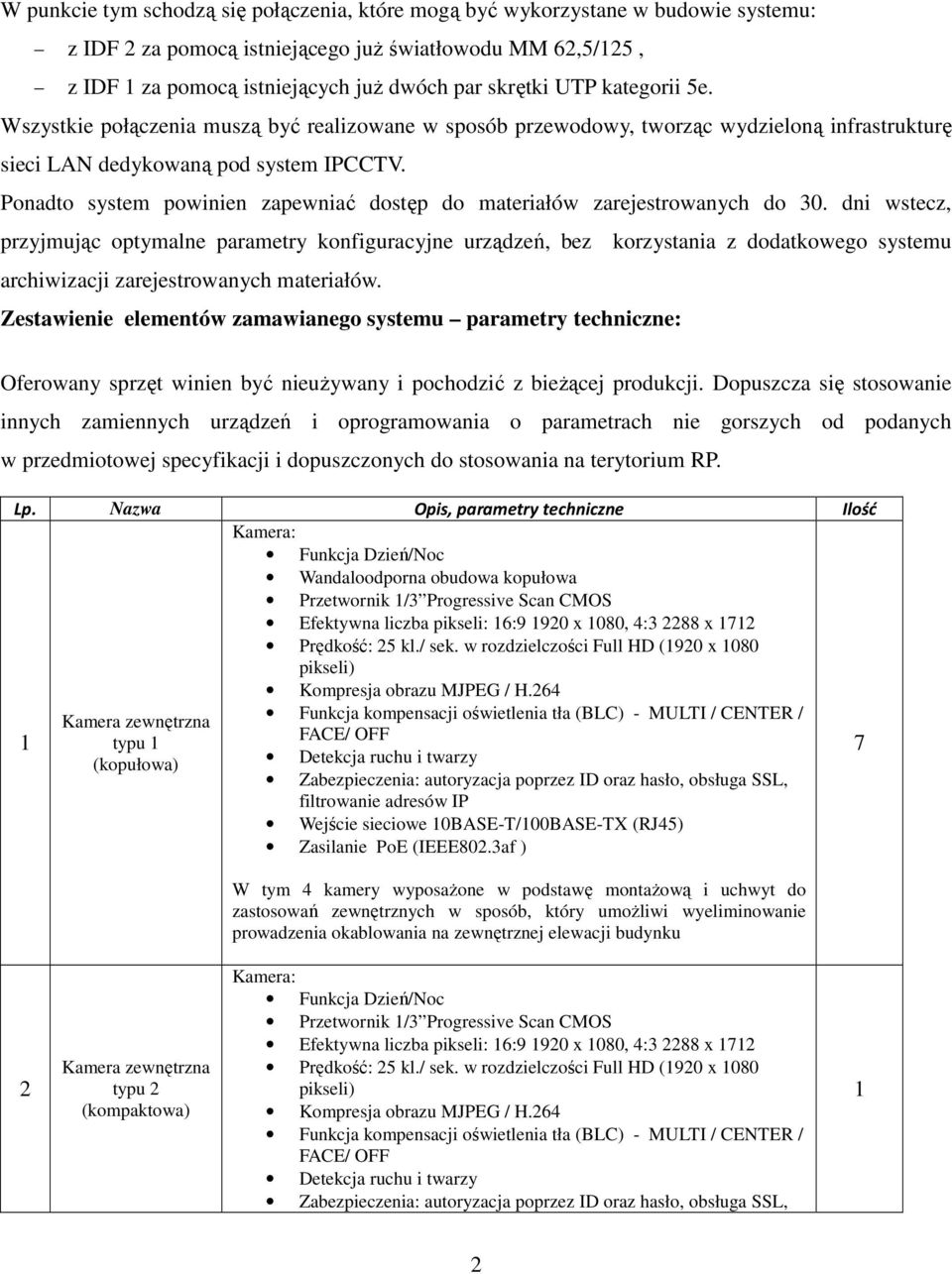

2 W punkcie tym schodzą się połączenia, które mogą być wykorzystane w budowie systemu: z IDF 2 za pomocą istniejącego już światłowodu MM 62,5/25, z IDF za pomocą istniejących już dwóch par skrętki UTP kategorii 5e. Wszystkie połączenia muszą być realizowane w sposób przewodowy, tworząc wydzieloną infrastrukturę sieci LAN dedykowaną pod system IPCCTV. Ponadto system powinien zapewniać dostęp do materiałów zarejestrowanych do 0. dni wstecz, przyjmując optymalne parametry konfiguracyjne urządzeń, bez korzystania z dodatkowego systemu archiwizacji zarejestrowanych materiałów. Zestawienie elementów zamawianego systemu parametry techniczne: Oferowany sprzęt winien być nieużywany i pochodzić z bieżącej produkcji. Dopuszcza się stosowanie innych zamiennych urządzeń i oprogramowania o parametrach nie gorszych od podanych w przedmiotowej specyfikacji i dopuszczonych do stosowania na terytorium RP. Lp. Nazwa Opis, parametry techniczne Ilość Wandaloodporna obudowa kopułowa Przetwornik / Progressive Scan CMOS Efektywna liczba pikseli: 6:9 920 x 080, 4: 2288 x 72 Prędkość: 25 kl./ sek. w rozdzielczości Full HD (920 x 080 Kamera zewnętrzna Funkcja kompensacji oświetlenia tła (BLC) - MULTI / CENTER / typu FACE/ OFF (kopułowa) Detekcja ruchu i twarzy filtrowanie adresów IP 7 Wejście sieciowe 0BASE-T/00BASE-TX (RJ45) Zasilanie PoE (IEEE802.af ) W tym 4 kamery wyposażone w podstawę montażową i uchwyt do zastosowań zewnętrznych w sposób, który umożliwi wyeliminowanie prowadzenia okablowania na zewnętrznej elewacji budynku 2 Kamera zewnętrzna typu 2 (kompaktowa) Przetwornik / Progressive Scan CMOS Efektywna liczba pikseli: 6:9 920 x 080, 4: 2288 x 72 Prędkość: 25 kl./ sek. w rozdzielczości Full HD (920 x 080 Funkcja kompensacji oświetlenia tła (BLC) - MULTI / CENTER / FACE/ OFF Detekcja ruchu i twarzy 2

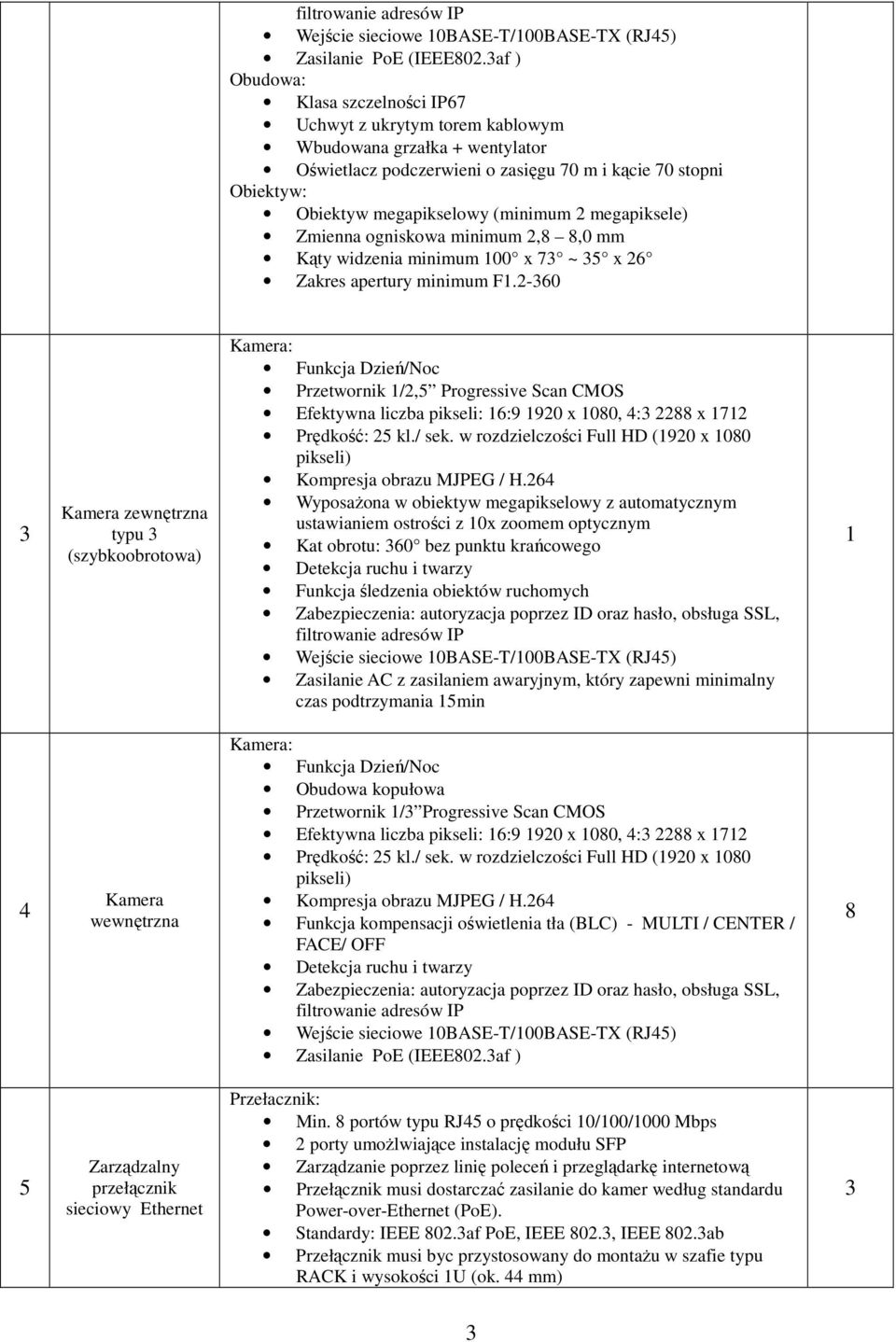

3 filtrowanie adresów IP Wejście sieciowe 0BASE-T/00BASE-TX (RJ45) Zasilanie PoE (IEEE802.af ) Obudowa: Klasa szczelności IP67 Uchwyt z ukrytym torem kablowym Wbudowana grzałka + wentylator Oświetlacz podczerwieni o zasięgu 70 m i kącie 70 stopni Obiektyw: Obiektyw megapikselowy (minimum 2 megapiksele) Zmienna ogniskowa minimum 2,8 8,0 mm Kąty widzenia minimum 00 x 7 ~ 5 x 26 Zakres apertury minimum F.2-60 Kamera zewnętrzna typu (szybkoobrotowa) Przetwornik /2,5 Progressive Scan CMOS Efektywna liczba pikseli: 6:9 920 x 080, 4: 2288 x 72 Prędkość: 25 kl./ sek. w rozdzielczości Full HD (920 x 080 Wyposażona w obiektyw megapikselowy z automatycznym ustawianiem ostrości z 0x zoomem optycznym Kat obrotu: 60 bez punktu krańcowego Detekcja ruchu i twarzy Funkcja śledzenia obiektów ruchomych filtrowanie adresów IP Wejście sieciowe 0BASE-T/00BASE-TX (RJ45) Zasilanie AC z zasilaniem awaryjnym, który zapewni minimalny czas podtrzymania 5min 4 Kamera wewnętrzna Obudowa kopułowa Przetwornik / Progressive Scan CMOS Efektywna liczba pikseli: 6:9 920 x 080, 4: 2288 x 72 Prędkość: 25 kl./ sek. w rozdzielczości Full HD (920 x 080 Funkcja kompensacji oświetlenia tła (BLC) - MULTI / CENTER / FACE/ OFF Detekcja ruchu i twarzy filtrowanie adresów IP Wejście sieciowe 0BASE-T/00BASE-TX (RJ45) Zasilanie PoE (IEEE802.af ) 8 5 Zarządzalny przełącznik sieciowy Ethernet Przełacznik: Min. 8 portów typu RJ45 o prędkości 0/00/000 Mbps 2 porty umożlwiające instalację modułu SFP Zarządzanie poprzez linię poleceń i przeglądarkę internetową Przełącznik musi dostarczać zasilanie do kamer według standardu Power-over-Ethernet (PoE). Standardy: IEEE 802.af PoE, IEEE 802., IEEE 802.ab Przełącznik musi byc przystosowany do montażu w szafie typu RACK i wysokości U (ok. 44 mm)

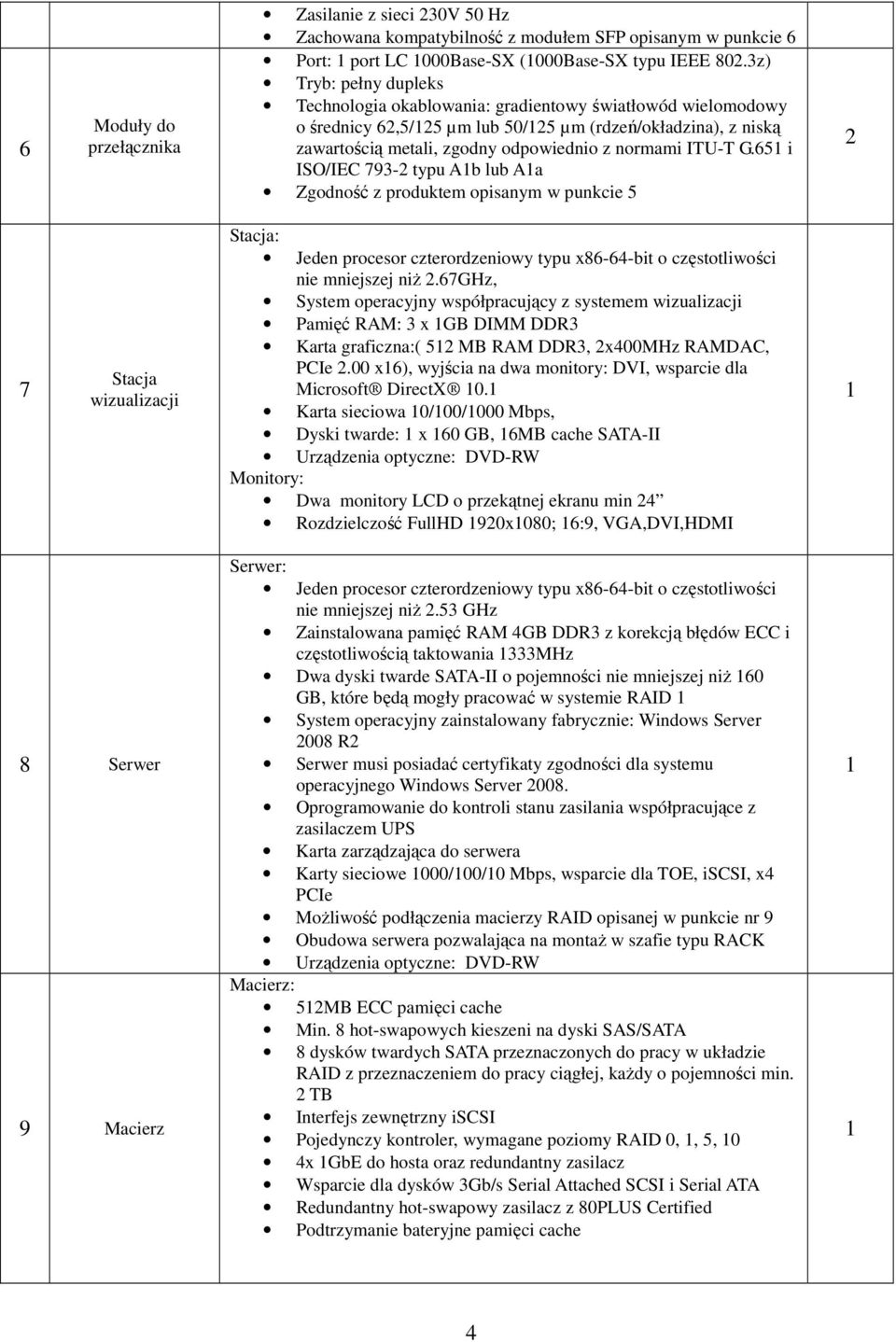

4 6 Moduły do przełącznika Zasilanie z sieci 20V 50 Hz Zachowana kompatybilność z modułem SFP opisanym w punkcie 6 Port: port LC 000Base-SX (000Base-SX typu IEEE 802.z) Tryb: pełny dupleks Technologia okablowania: gradientowy światłowód wielomodowy o średnicy 62,5/25 µm lub 50/25 µm (rdzeń/okładzina), z niską zawartością metali, zgodny odpowiednio z normami ITU-T G.65 i ISO/IEC 79-2 typu Ab lub Aa Zgodność z produktem opisanym w punkcie Stacja wizualizacji Stacja: Jeden procesor czterordzeniowy typu x86-64-bit o częstotliwości nie mniejszej niż 2.67GHz, System operacyjny współpracujący z systemem wizualizacji Pamięć RAM: x GB DIMM DDR Karta graficzna:( 52 MB RAM DDR, 2x400MHz RAMDAC, PCIe 2.00 x6), wyjścia na dwa monitory: DVI, wsparcie dla Microsoft DirectX 0. Karta sieciowa 0/00/000 Mbps, Dyski twarde: x 60 GB, 6MB cache SATA-II Urządzenia optyczne: DVD-RW Monitory: Dwa monitory LCD o przekątnej ekranu min 24 Rozdzielczość FullHD 920x080; 6:9, VGA,DVI,HDMI 8 Serwer 9 Macierz Serwer: Jeden procesor czterordzeniowy typu x86-64-bit o częstotliwości nie mniejszej niż 2.5 GHz Zainstalowana pamięć RAM 4GB DDR z korekcją błędów ECC i częstotliwością taktowania MHz Dwa dyski twarde SATA-II o pojemności nie mniejszej niż 60 GB, które będą mogły pracować w systemie RAID System operacyjny zainstalowany fabrycznie: Windows Server 2008 R2 Serwer musi posiadać certyfikaty zgodności dla systemu operacyjnego Windows Server Oprogramowanie do kontroli stanu zasilania współpracujące z zasilaczem UPS Karta zarządzająca do serwera Karty sieciowe 000/00/0 Mbps, wsparcie dla TOE, iscsi, x4 PCIe Możliwość podłączenia macierzy RAID opisanej w punkcie nr 9 Obudowa serwera pozwalająca na montaż w szafie typu RACK Urządzenia optyczne: DVD-RW Macierz: 52MB ECC pamięci cache Min. 8 hot-swapowych kieszeni na dyski SAS/SATA 8 dysków twardych SATA przeznaczonych do pracy w układzie RAID z przeznaczeniem do pracy ciągłej, każdy o pojemności min. 2 TB Interfejs zewnętrzny iscsi Pojedynczy kontroler, wymagane poziomy RAID 0,, 5, 0 4x GbE do hosta oraz redundantny zasilacz Wsparcie dla dysków Gb/s Serial Attached SCSI i Serial ATA Redundantny hot-swapowy zasilacz z 80PLUS Certified Podtrzymanie bateryjne pamięci cache 4

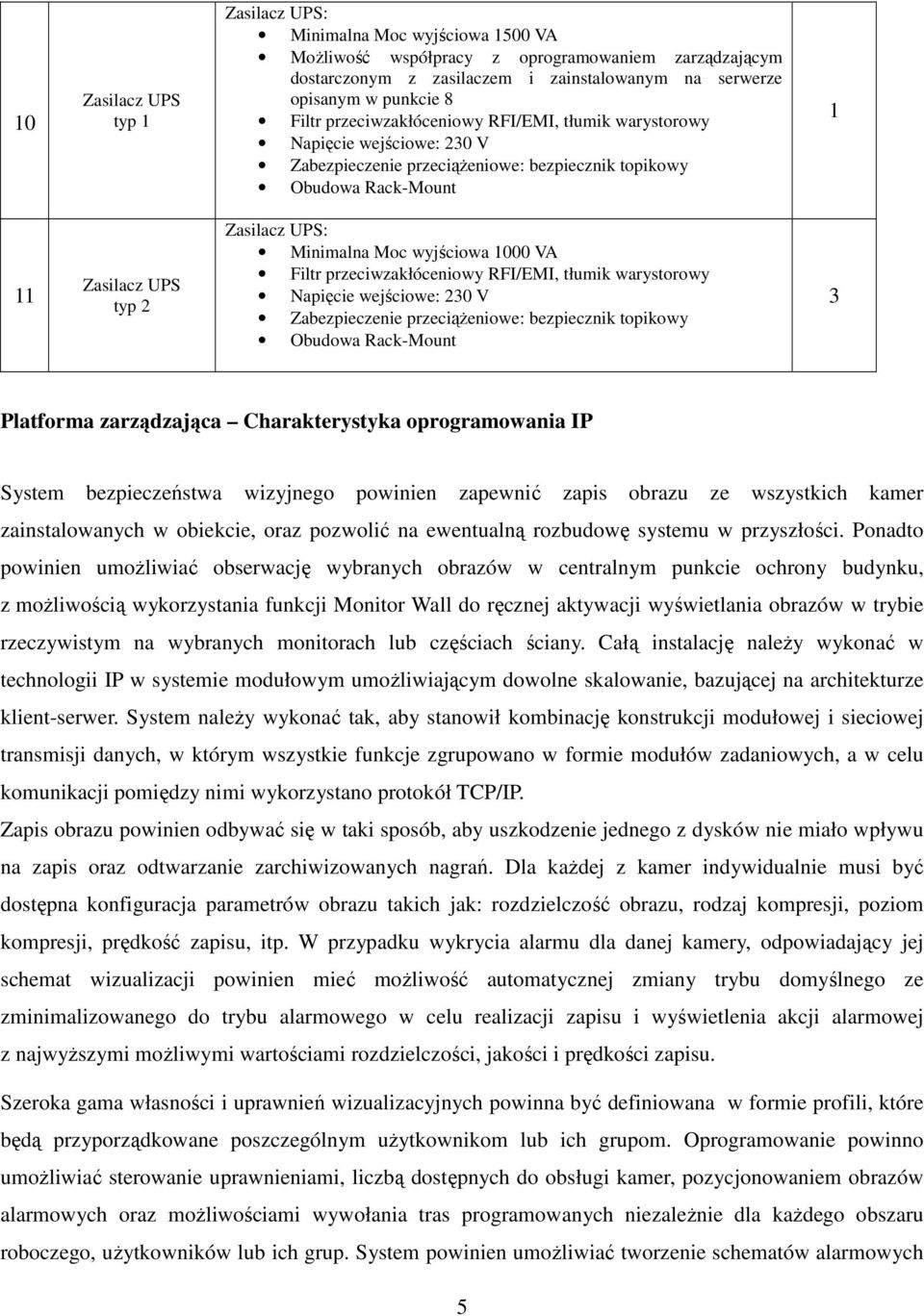

5 0 Zasilacz UPS typ Zasilacz UPS: Minimalna Moc wyjściowa 500 VA Możliwość współpracy z oprogramowaniem zarządzającym dostarczonym z zasilaczem i zainstalowanym na serwerze opisanym w punkcie 8 Filtr przeciwzakłóceniowy RFI/EMI, tłumik warystorowy Napięcie wejściowe: 20 V Zabezpieczenie przeciążeniowe: bezpiecznik topikowy Obudowa Rack-Mount Zasilacz UPS typ 2 Zasilacz UPS: Minimalna Moc wyjściowa 000 VA Filtr przeciwzakłóceniowy RFI/EMI, tłumik warystorowy Napięcie wejściowe: 20 V Zabezpieczenie przeciążeniowe: bezpiecznik topikowy Obudowa Rack-Mount Platforma zarządzająca Charakterystyka oprogramowania IP System bezpieczeństwa wizyjnego powinien zapewnić zapis obrazu ze wszystkich kamer zainstalowanych w obiekcie, oraz pozwolić na ewentualną rozbudowę systemu w przyszłości. Ponadto powinien umożliwiać obserwację wybranych obrazów w centralnym punkcie ochrony budynku, z możliwością wykorzystania funkcji Monitor Wall do ręcznej aktywacji wyświetlania obrazów w trybie rzeczywistym na wybranych monitorach lub częściach ściany. Całą instalację należy wykonać w technologii IP w systemie modułowym umożliwiającym dowolne skalowanie, bazującej na architekturze klient-serwer. System należy wykonać tak, aby stanowił kombinację konstrukcji modułowej i sieciowej transmisji danych, w którym wszystkie funkcje zgrupowano w formie modułów zadaniowych, a w celu komunikacji pomiędzy nimi wykorzystano protokół TCP/IP. Zapis obrazu powinien odbywać się w taki sposób, aby uszkodzenie jednego z dysków nie miało wpływu na zapis oraz odtwarzanie zarchiwizowanych nagrań. Dla każdej z kamer indywidualnie musi być dostępna konfiguracja parametrów obrazu takich jak: rozdzielczość obrazu, rodzaj kompresji, poziom kompresji, prędkość zapisu, itp. W przypadku wykrycia alarmu dla danej kamery, odpowiadający jej schemat wizualizacji powinien mieć możliwość automatycznej zmiany trybu domyślnego ze zminimalizowanego do trybu alarmowego w celu realizacji zapisu i wyświetlenia akcji alarmowej z najwyższymi możliwymi wartościami rozdzielczości, jakości i prędkości zapisu. Szeroka gama własności i uprawnień wizualizacyjnych powinna być definiowana w formie profili, które będą przyporządkowane poszczególnym użytkownikom lub ich grupom. Oprogramowanie powinno umożliwiać sterowanie uprawnieniami, liczbą dostępnych do obsługi kamer, pozycjonowaniem obrazów alarmowych oraz możliwościami wywołania tras programowanych niezależnie dla każdego obszaru roboczego, użytkowników lub ich grup. System powinien umożliwiać tworzenie schematów alarmowych 5

6 służących do szczegółowego określenia, w jaki sposób ma być sterowany system zewnętrzny oraz jakiego rodzaju akcja powinna zostać uruchomiona w przypadku określonych rodzajów zdarzeń alarmowych. Lp. Nazwa Parametry minimalne Ilość Licencji Oprogramowanie: Możliwość indywidualnego definiowania, rodzaju kompresji, stopnia kompresji oraz prędkości zapisu dla każdego strumienia obrazowego, różnych dla trybu wizualizacji i zapisu alarmowego Możliwość obsługi systemów wieloprocesorowych Możliwość obsługi klastrów pracy awaryjnej w środowisku Windows Server 2008 Możliwość zdalnej obsługi podłączonych urządzeń Możliwość pracy w trybie wielomonitorowym Równoległa wizualizacja dowolnej liczby kamer Równoczesne wyświetlanie na jednym monitorze obrazu w podziale z kamer oraz map Wspierana funkcja Monitor Wall, wykorzystywana do ręcznej aktywacji wyświetlania obrazów w trybie rzeczywistym na wybranych monitorach lub częściach ściany monitorowej Zarządzanie autoryzacjami umożliwiające, dla każdego z użytkowników z osobna, przyporządkowywanie szczegółowych uprawnień dotyczących dostępu do wyświetlania obrazu z określonych kamer, sterowania i przycisków itp. Możliwość konfiguracji prędkości transmisji niezależnie dla każdej stacji klienckiej i każdego użytkownika, pozwalające na wyświetlanie obrazu z tej samej kamery z różnymi prędkościami dla różnych użytkowników Platforma Powiadomienie alarmowe przez / SMS / OPC / SNMP zarządzająca: Obsługa sieciowych modułów I/O (wejść/wyjść) wykorzystywana oprogramowanie 20 jest do łatwej i szybkiej integracji alarmów pochodzących z innych (np. SeeTec 5 kamer systemów Enterprise Edition Obsługa jedno i dwukierunkowej transmisji dźwięku lub równoważne) Tworzenie wirtualnych przycisków umożliwiających sterowanie wyjściami w kamerach i zewnętrznych modułach I/O, oraz wywoływanie zdefiniowanych scenariuszy alarmowych Multi streaming wykorzystanie co najmniej 2 strumieni obrazowych z każdej z kamer strumień wysokiej rozdzielczości do zapisu 2 strumień niskiej rozdzielczości do podglądu na żywo, Możliwość wykrywania ruchu w obrazie Obsługa sprzętowej detekcji ruchu w kamerach Pełna obsługa wejść oraz wyjść alarmowych, we wszystkich zastosowanych kamerach Możliwość implementacji technologii inteligentnych czujników, Otwarty interfejs dla szerokiej gamy różnorakich aplikacji Otwarta platformę dla integracji kamer IP wiodących na rynku dostawców Oprogramowanie serwerowe współpracujące w różnymi platformami systemowymi Integrację cyfrowych i analogowych kamer wielu producentów, Integracja z istniejącymi systemami analogowymi Schematy alarmowe służące do szczegółowego określenia w jaki sposób ma być sterowany system i jakiego rodzaju akcje powinny zostać uruchomione w przypadku określonych rodzajów zdarzeń Uruchamianie przez schematy alarmowe jednoczesnego zapisu dowolnej ilości kamer w przypadku pojawienia się alarmu oraz 6

7 możliwość zdefiniowania trybu pracy zewnętrznych urządzeń takich jak interkomy czy elektrozwory Kodowany transfer danych oraz przechowywanie danych wizyjnych i dotyczących autoryzacji Monitorowanie wszystkich zdarzeń oraz akcji w systemie, takich jak potwierdzenia alarmów, aktywacja przycisków, otwarcie blokad drzwi, itp. oraz ich zapis dzienniku zdarzeń przyporządkowanym do określonego operatora Sterowanie kamerami PTZ z wykorzystaniem manipulatora D Równoległa wizualizacja dowolnej liczby kamer Możliwość rozbudowy dzięki architekturze umożliwiającej dystrybucję i skalowalnośćsystemu Polska wersja językowa dla interfejsu użytkownika Ponadto Wykonawca zobowiązuje się do : - wykonania i dostarczenia dokumentacji powykonawczej, - przeprowadzenia w ramach projektu szkoleń dla osób obsługujących system w punkcie głównym monitoringu i szkoleń dla administratorów systemu. Wykonawca zobowiązuje się również do dostarczenia łącznie z ofertą dokumentacji w języku polskim (lub w jednym z języków powszechnie używanych w handlu międzynarodowym) potwierdzającej spełnienie warunków i parametrów technicznych zaoferowanych urządzeń. Zamawiający nie dopuszcza stwierdzenia, że zaoferowane urządzenia spełniają wymagania, bez dołączenia odpowiednich certyfikatów i dokumentacji, o której mowa powyżej. W opisie technicznym oferty należy bezwzględnie podać nazwę producenta, typ i model oferowanego sprzętu umożliwiający jego jednoznaczną identyfikację. 7
