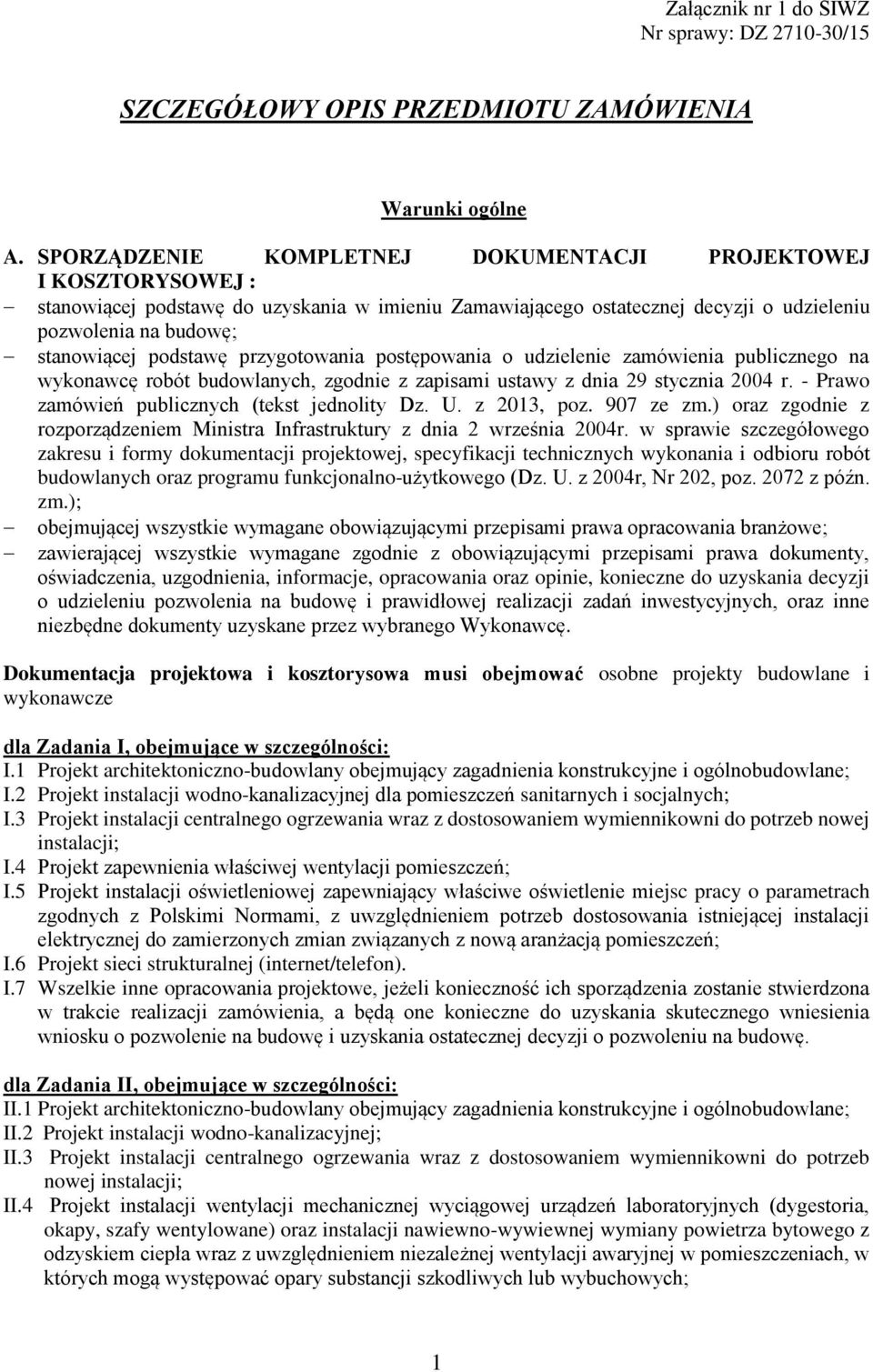

1 Załącznik nr 1 do SIWZ Nr sprawy: DZ /15 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Warunki ogólne A. SPORZĄDZENIE KOMPLETNEJ DOKUMENTACJI PROJEKTOWEJ I KOSZTORYSOWEJ : stanowiącej podstawę do uzyskania w imieniu Zamawiającego ostatecznej decyzji o udzieleniu pozwolenia na budowę; stanowiącej podstawę przygotowania postępowania o udzielenie zamówienia publicznego na wykonawcę robót budowlanych, zgodnie z zapisami ustawy z dnia 29 stycznia 2004 r. - Prawo zamówień publicznych (tekst jednolity Dz. U. z 2013, poz. 907 ze zm.) oraz zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004r, Nr 202, poz z późn. zm.); obejmującej wszystkie wymagane obowiązującymi przepisami prawa opracowania branżowe; zawierającej wszystkie wymagane zgodnie z obowiązującymi przepisami prawa dokumenty, oświadczenia, uzgodnienia, informacje, opracowania oraz opinie, konieczne do uzyskania decyzji o udzieleniu pozwolenia na budowę i prawidłowej realizacji zadań inwestycyjnych, oraz inne niezbędne dokumenty uzyskane przez wybranego Wykonawcę. Dokumentacja projektowa i kosztorysowa musi obejmować osobne projekty budowlane i wykonawcze dla Zadania I, obejmujące w szczególności: I.1 Projekt architektoniczno-budowlany obejmujący zagadnienia konstrukcyjne i ogólnobudowlane; I.2 Projekt instalacji wodno-kanalizacyjnej dla pomieszczeń sanitarnych i socjalnych; I.3 Projekt instalacji centralnego ogrzewania wraz z dostosowaniem wymiennikowni do potrzeb nowej instalacji; I.4 Projekt zapewnienia właściwej wentylacji pomieszczeń; I.5 Projekt instalacji oświetleniowej zapewniający właściwe oświetlenie miejsc pracy o parametrach zgodnych z Polskimi Normami, z uwzględnieniem potrzeb dostosowania istniejącej instalacji elektrycznej do zamierzonych zmian związanych z nową aranżacją pomieszczeń; I.6 Projekt sieci strukturalnej (internet/telefon). I.7 Wszelkie inne opracowania projektowe, jeżeli konieczność ich sporządzenia zostanie stwierdzona w trakcie realizacji zamówienia, a będą one konieczne do uzyskania skutecznego wniesienia wniosku o pozwolenie na budowę i uzyskania ostatecznej decyzji o pozwoleniu na budowę. dla Zadania II, obejmujące w szczególności: II.1 Projekt architektoniczno-budowlany obejmujący zagadnienia konstrukcyjne i ogólnobudowlane; II.2 Projekt instalacji wodno-kanalizacyjnej; II.3 Projekt instalacji centralnego ogrzewania wraz z dostosowaniem wymiennikowni do potrzeb nowej instalacji; II.4 Projekt instalacji wentylacji mechanicznej wyciągowej urządzeń laboratoryjnych (dygestoria, okapy, szafy wentylowane) oraz instalacji nawiewno-wywiewnej wymiany powietrza bytowego z odzyskiem ciepła wraz z uwzględnieniem niezależnej wentylacji awaryjnej w pomieszczeniach, w których mogą występować opary substancji szkodliwych lub wybuchowych; 1

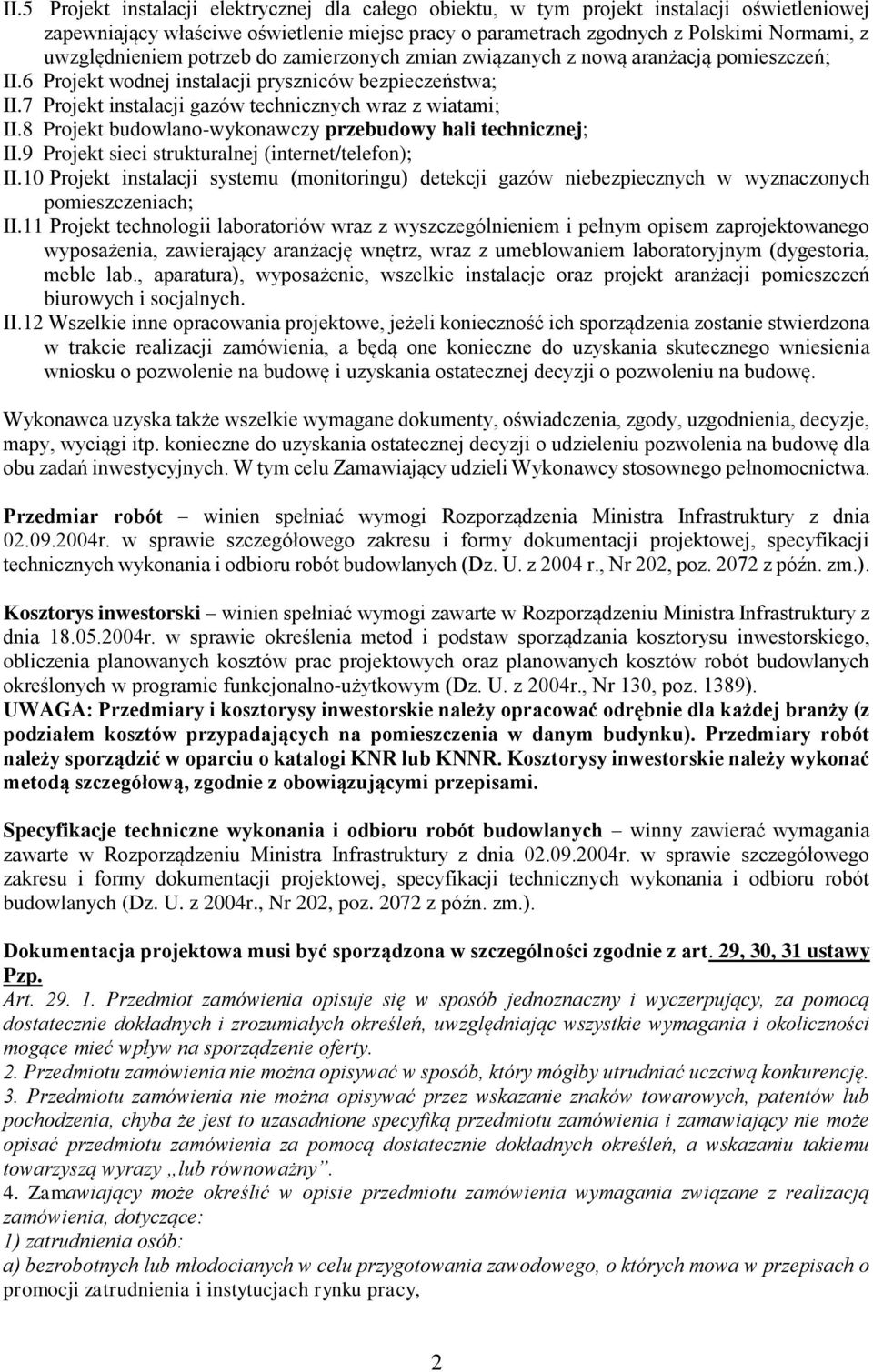

2 II.5 Projekt instalacji elektrycznej dla całego obiektu, w tym projekt instalacji oświetleniowej zapewniający właściwe oświetlenie miejsc pracy o parametrach zgodnych z Polskimi Normami, z uwzględnieniem potrzeb do zamierzonych zmian związanych z nową aranżacją pomieszczeń; II.6 Projekt wodnej instalacji pryszniców bezpieczeństwa; II.7 Projekt instalacji gazów technicznych wraz z wiatami; II.8 Projekt budowlano-wykonawczy przebudowy hali technicznej; II.9 Projekt sieci strukturalnej (internet/telefon); II.10 Projekt instalacji systemu (monitoringu) detekcji gazów niebezpiecznych w wyznaczonych pomieszczeniach; II.11 Projekt technologii laboratoriów wraz z wyszczególnieniem i pełnym opisem zaprojektowanego wyposażenia, zawierający aranżację wnętrz, wraz z umeblowaniem laboratoryjnym (dygestoria, meble lab., aparatura), wyposażenie, wszelkie instalacje oraz projekt aranżacji pomieszczeń biurowych i socjalnych. II.12 Wszelkie inne opracowania projektowe, jeżeli konieczność ich sporządzenia zostanie stwierdzona w trakcie realizacji zamówienia, a będą one konieczne do uzyskania skutecznego wniesienia wniosku o pozwolenie na budowę i uzyskania ostatecznej decyzji o pozwoleniu na budowę. Wykonawca uzyska także wszelkie wymagane dokumenty, oświadczenia, zgody, uzgodnienia, decyzje, mapy, wyciągi itp. konieczne do uzyskania ostatecznej decyzji o udzieleniu pozwolenia na budowę dla obu zadań inwestycyjnych. W tym celu Zamawiający udzieli Wykonawcy stosownego pełnomocnictwa. Przedmiar robót winien spełniać wymogi Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych (Dz. U. z 2004 r., Nr 202, poz z późn. zm.). Kosztorys inwestorski winien spełniać wymogi zawarte w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004r., Nr 130, poz. 1389). UWAGA: Przedmiary i kosztorysy inwestorskie należy opracować odrębnie dla każdej branży (z podziałem kosztów przypadających na pomieszczenia w danym budynku). Przedmiary robót należy sporządzić w oparciu o katalogi KNR lub KNNR. Kosztorysy inwestorskie należy wykonać metodą szczegółową, zgodnie z obowiązującymi przepisami. Specyfikacje techniczne wykonania i odbioru robót budowlanych winny zawierać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych (Dz. U. z 2004r., Nr 202, poz z późn. zm.). Dokumentacja projektowa musi być sporządzona w szczególności zgodnie z art. 29, 30, 31 ustawy Pzp. Art Przedmiot zamówienia opisuje się w sposób jednoznaczny i wyczerpujący, za pomocą dostatecznie dokładnych i zrozumiałych określeń, uwzględniając wszystkie wymagania i okoliczności mogące mieć wpływ na sporządzenie oferty. 2. Przedmiotu zamówienia nie można opisywać w sposób, który mógłby utrudniać uczciwą konkurencję. 3. Przedmiotu zamówienia nie można opisywać przez wskazanie znaków towarowych, patentów lub pochodzenia, chyba że jest to uzasadnione specyfiką przedmiotu zamówienia i zamawiający nie może opisać przedmiotu zamówienia za pomocą dostatecznie dokładnych określeń, a wskazaniu takiemu towarzyszą wyrazy lub równoważny. 4. Zamawiający może określić w opisie przedmiotu zamówienia wymagania związane z realizacją zamówienia, dotyczące: 1) zatrudnienia osób: a) bezrobotnych lub młodocianych w celu przygotowania zawodowego, o których mowa w przepisach o promocji zatrudnienia i instytucjach rynku pracy, 2

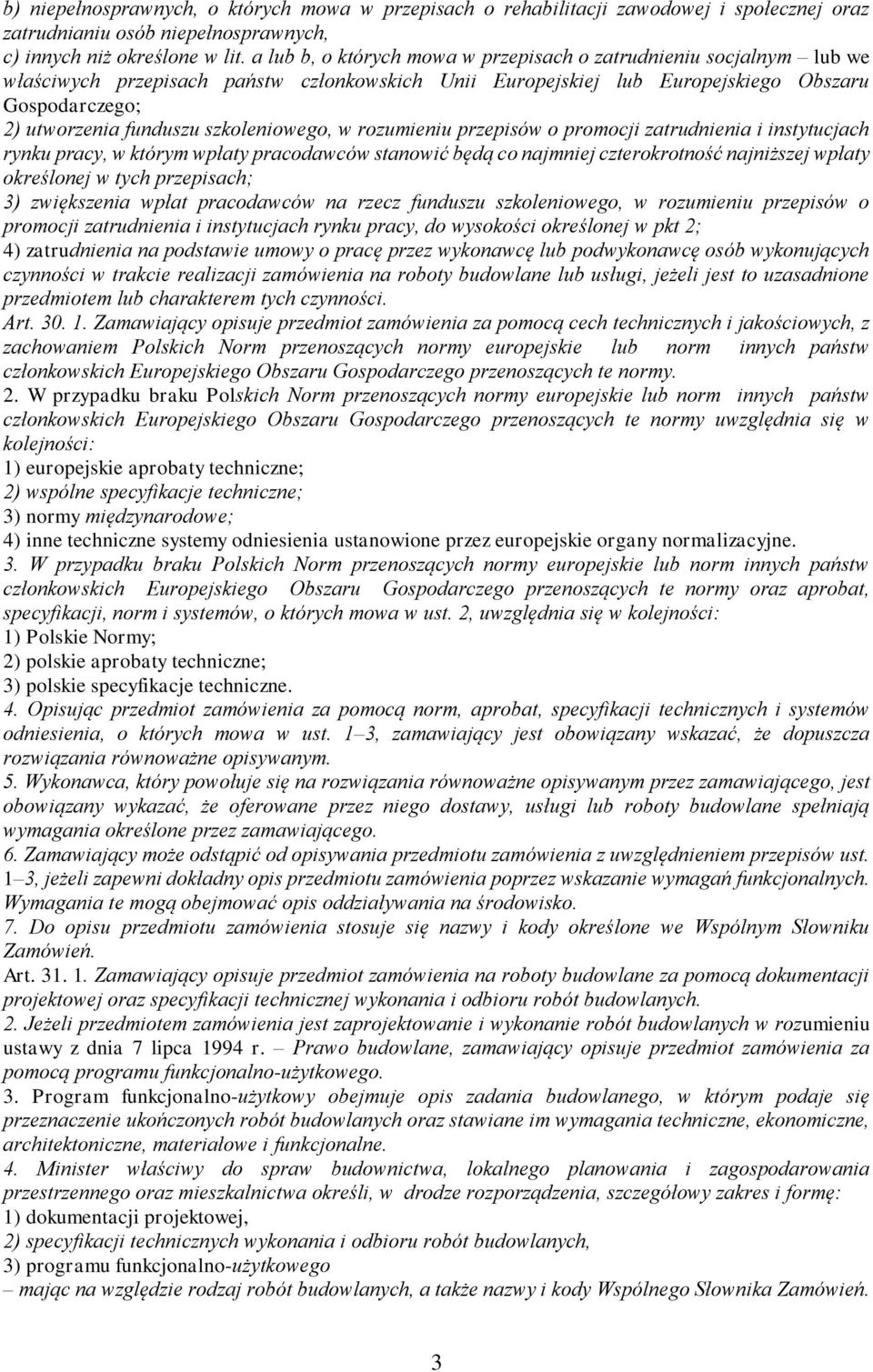

3 b) niepełnosprawnych, o których mowa w przepisach o rehabilitacji zawodowej i społecznej oraz zatrudnianiu osób niepełnosprawnych, c) innych niż określone w lit. a lub b, o których mowa w przepisach o zatrudnieniu socjalnym lub we właściwych przepisach państw członkowskich Unii Europejskiej lub Europejskiego Obszaru Gospodarczego; 2) utworzenia funduszu szkoleniowego, w rozumieniu przepisów o promocji zatrudnienia i instytucjach rynku pracy, w którym wpłaty pracodawców stanowić będą co najmniej czterokrotność najniższej wpłaty określonej w tych przepisach; 3) zwiększenia wpłat pracodawców na rzecz funduszu szkoleniowego, w rozumieniu przepisów o promocji zatrudnienia i instytucjach rynku pracy, do wysokości określonej w pkt 2; 4) zatrudnienia na podstawie umowy o pracę przez wykonawcę lub podwykonawcę osób wykonujących czynności w trakcie realizacji zamówienia na roboty budowlane lub usługi, jeżeli jest to uzasadnione przedmiotem lub charakterem tych czynności. Art Zamawiający opisuje przedmiot zamówienia za pomocą cech technicznych i jakościowych, z zachowaniem Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy. 2. W przypadku braku Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy uwzględnia się w kolejności: 1) europejskie aprobaty techniczne; 2) wspólne specyfikacje techniczne; 3) normy międzynarodowe; 4) inne techniczne systemy odniesienia ustanowione przez europejskie organy normalizacyjne. 3. W przypadku braku Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy oraz aprobat, specyfikacji, norm i systemów, o których mowa w ust. 2, uwzględnia się w kolejności: 1) Polskie Normy; 2) polskie aprobaty techniczne; 3) polskie specyfikacje techniczne. 4. Opisując przedmiot zamówienia za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia, o których mowa w ust. 1 3, zamawiający jest obowiązany wskazać, że dopuszcza rozwiązania równoważne opisywanym. 5. Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi lub roboty budowlane spełniają wymagania określone przez zamawiającego. 6. Zamawiający może odstąpić od opisywania przedmiotu zamówienia z uwzględnieniem przepisów ust. 1 3, jeżeli zapewni dokładny opis przedmiotu zamówienia poprzez wskazanie wymagań funkcjonalnych. Wymagania te mogą obejmować opis oddziaływania na środowisko. 7. Do opisu przedmiotu zamówienia stosuje się nazwy i kody określone we Wspólnym Słowniku Zamówień. Art Zamawiający opisuje przedmiot zamówienia na roboty budowlane za pomocą dokumentacji projektowej oraz specyfikacji technicznej wykonania i odbioru robót budowlanych. 2. Jeżeli przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. Prawo budowlane, zamawiający opisuje przedmiot zamówienia za pomocą programu funkcjonalno-użytkowego. 3. Program funkcjonalno-użytkowy obejmuje opis zadania budowlanego, w którym podaje się przeznaczenie ukończonych robót budowlanych oraz stawiane im wymagania techniczne, ekonomiczne, architektoniczne, materiałowe i funkcjonalne. 4. Minister właściwy do spraw budownictwa, lokalnego planowania i zagospodarowania przestrzennego oraz mieszkalnictwa określi, w drodze rozporządzenia, szczegółowy zakres i formę: 1) dokumentacji projektowej, 2) specyfikacji technicznych wykonania i odbioru robót budowlanych, 3) programu funkcjonalno-użytkowego mając na względzie rodzaj robót budowlanych, a także nazwy i kody Wspólnego Słownika Zamówień. 3

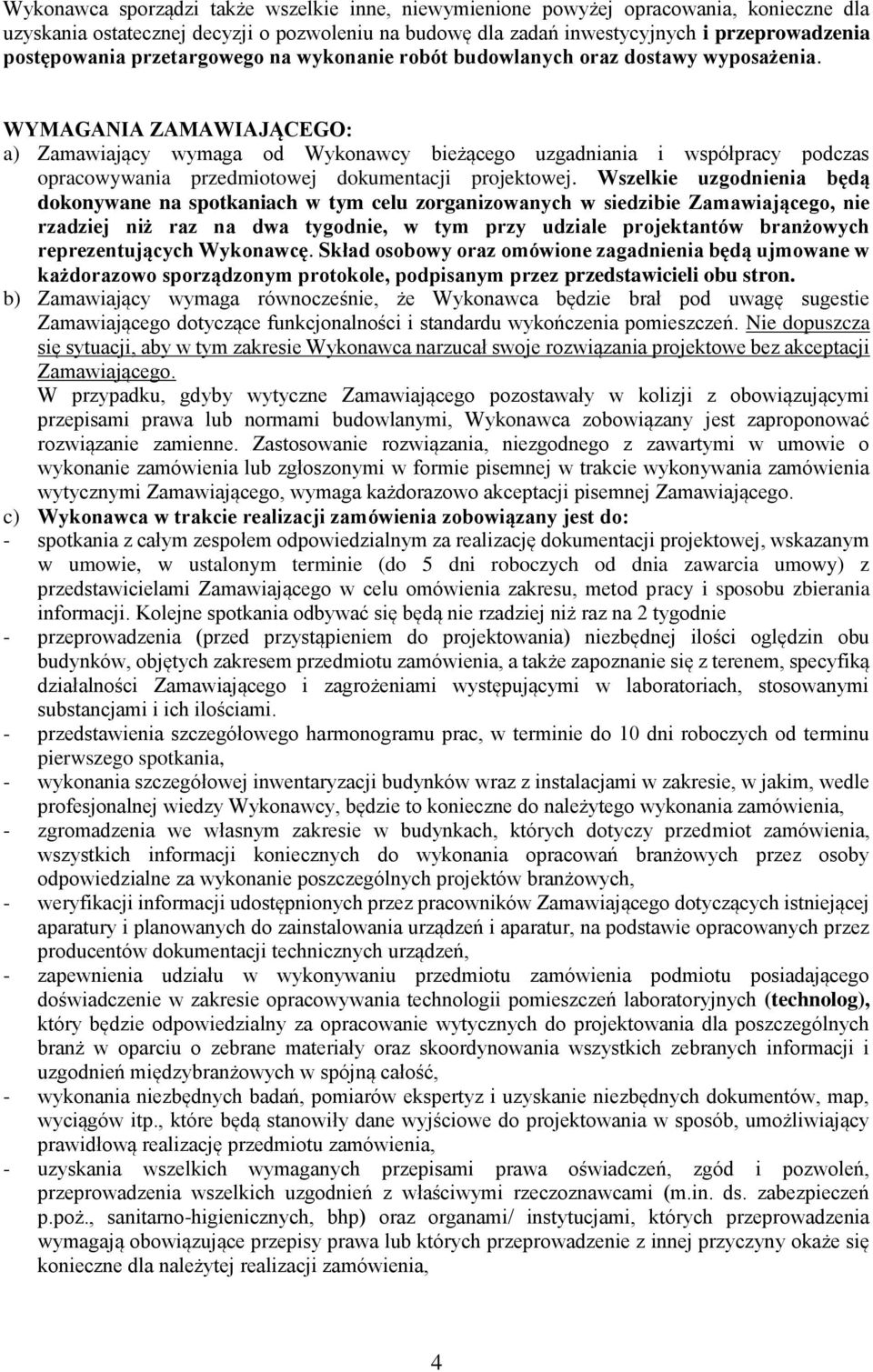

4 Wykonawca sporządzi także wszelkie inne, niewymienione powyżej opracowania, konieczne dla uzyskania ostatecznej decyzji o pozwoleniu na budowę dla zadań inwestycyjnych i przeprowadzenia postępowania przetargowego na wykonanie robót budowlanych oraz dostawy wyposażenia. WYMAGANIA ZAMAWIAJĄCEGO: a) Zamawiający wymaga od Wykonawcy bieżącego uzgadniania i współpracy podczas opracowywania przedmiotowej dokumentacji projektowej. Wszelkie uzgodnienia będą dokonywane na spotkaniach w tym celu zorganizowanych w siedzibie Zamawiającego, nie rzadziej niż raz na dwa tygodnie, w tym przy udziale projektantów branżowych reprezentujących Wykonawcę. Skład osobowy oraz omówione zagadnienia będą ujmowane w każdorazowo sporządzonym protokole, podpisanym przez przedstawicieli obu stron. b) Zamawiający wymaga równocześnie, że Wykonawca będzie brał pod uwagę sugestie Zamawiającego dotyczące funkcjonalności i standardu wykończenia pomieszczeń. Nie dopuszcza się sytuacji, aby w tym zakresie Wykonawca narzucał swoje rozwiązania projektowe bez akceptacji Zamawiającego. W przypadku, gdyby wytyczne Zamawiającego pozostawały w kolizji z obowiązującymi przepisami prawa lub normami budowlanymi, Wykonawca zobowiązany jest zaproponować rozwiązanie zamienne. Zastosowanie rozwiązania, niezgodnego z zawartymi w umowie o wykonanie zamówienia lub zgłoszonymi w formie pisemnej w trakcie wykonywania zamówienia wytycznymi Zamawiającego, wymaga każdorazowo akceptacji pisemnej Zamawiającego. c) Wykonawca w trakcie realizacji zamówienia zobowiązany jest do: - spotkania z całym zespołem odpowiedzialnym za realizację dokumentacji projektowej, wskazanym w umowie, w ustalonym terminie (do 5 dni roboczych od dnia zawarcia umowy) z przedstawicielami Zamawiającego w celu omówienia zakresu, metod pracy i sposobu zbierania informacji. Kolejne spotkania odbywać się będą nie rzadziej niż raz na 2 tygodnie - przeprowadzenia (przed przystąpieniem do projektowania) niezbędnej ilości oględzin obu budynków, objętych zakresem przedmiotu zamówienia, a także zapoznanie się z terenem, specyfiką działalności Zamawiającego i zagrożeniami występującymi w laboratoriach, stosowanymi substancjami i ich ilościami. - przedstawienia szczegółowego harmonogramu prac, w terminie do 10 dni roboczych od terminu pierwszego spotkania, - wykonania szczegółowej inwentaryzacji budynków wraz z instalacjami w zakresie, w jakim, wedle profesjonalnej wiedzy Wykonawcy, będzie to konieczne do należytego wykonania zamówienia, - zgromadzenia we własnym zakresie w budynkach, których dotyczy przedmiot zamówienia, wszystkich informacji koniecznych do wykonania opracowań branżowych przez osoby odpowiedzialne za wykonanie poszczególnych projektów branżowych, - weryfikacji informacji udostępnionych przez pracowników Zamawiającego dotyczących istniejącej aparatury i planowanych do zainstalowania urządzeń i aparatur, na podstawie opracowanych przez producentów dokumentacji technicznych urządzeń, - zapewnienia udziału w wykonywaniu przedmiotu zamówienia podmiotu posiadającego doświadczenie w zakresie opracowywania technologii pomieszczeń laboratoryjnych (technolog), który będzie odpowiedzialny za opracowanie wytycznych do projektowania dla poszczególnych branż w oparciu o zebrane materiały oraz skoordynowania wszystkich zebranych informacji i uzgodnień międzybranżowych w spójną całość, - wykonania niezbędnych badań, pomiarów ekspertyz i uzyskanie niezbędnych dokumentów, map, wyciągów itp., które będą stanowiły dane wyjściowe do projektowania w sposób, umożliwiający prawidłową realizację przedmiotu zamówienia, - uzyskania wszelkich wymaganych przepisami prawa oświadczeń, zgód i pozwoleń, przeprowadzenia wszelkich uzgodnień z właściwymi rzeczoznawcami (m.in. ds. zabezpieczeń p.poż., sanitarno-higienicznych, bhp) oraz organami/ instytucjami, których przeprowadzenia wymagają obowiązujące przepisy prawa lub których przeprowadzenie z innej przyczyny okaże się konieczne dla należytej realizacji zamówienia, 4

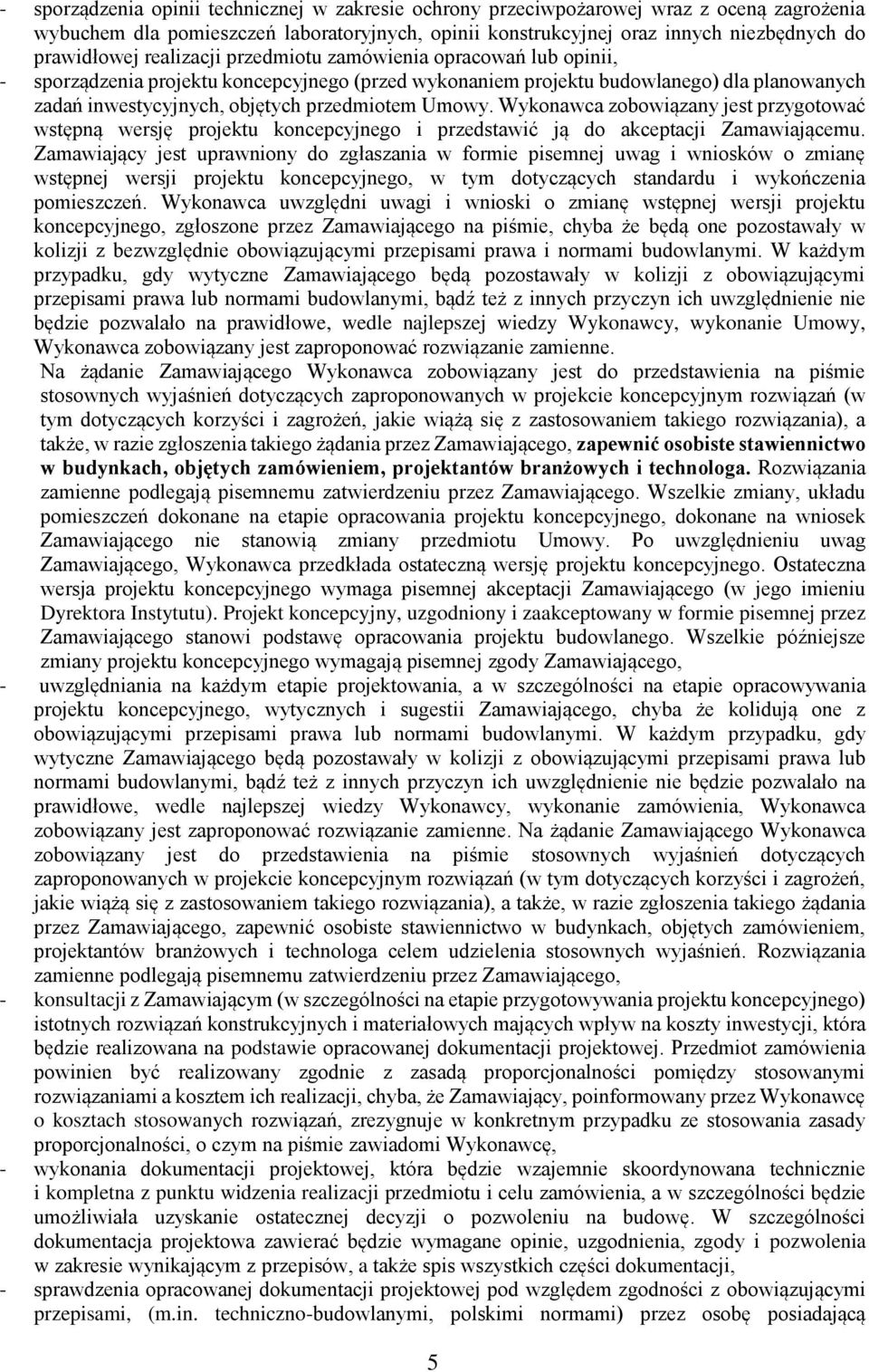

5 - sporządzenia opinii technicznej w zakresie ochrony przeciwpożarowej wraz z oceną zagrożenia wybuchem dla pomieszczeń laboratoryjnych, opinii konstrukcyjnej oraz innych niezbędnych do prawidłowej realizacji przedmiotu zamówienia opracowań lub opinii, - sporządzenia projektu koncepcyjnego (przed wykonaniem projektu budowlanego) dla planowanych zadań inwestycyjnych, objętych przedmiotem Umowy. Wykonawca zobowiązany jest przygotować wstępną wersję projektu koncepcyjnego i przedstawić ją do akceptacji Zamawiającemu. Zamawiający jest uprawniony do zgłaszania w formie pisemnej uwag i wniosków o zmianę wstępnej wersji projektu koncepcyjnego, w tym dotyczących standardu i wykończenia pomieszczeń. Wykonawca uwzględni uwagi i wnioski o zmianę wstępnej wersji projektu koncepcyjnego, zgłoszone przez Zamawiającego na piśmie, chyba że będą one pozostawały w kolizji z bezwzględnie obowiązującymi przepisami prawa i normami budowlanymi. W każdym przypadku, gdy wytyczne Zamawiającego będą pozostawały w kolizji z obowiązującymi przepisami prawa lub normami budowlanymi, bądź też z innych przyczyn ich uwzględnienie nie będzie pozwalało na prawidłowe, wedle najlepszej wiedzy Wykonawcy, wykonanie Umowy, Wykonawca zobowiązany jest zaproponować rozwiązanie zamienne. Na żądanie Zamawiającego Wykonawca zobowiązany jest do przedstawienia na piśmie stosownych wyjaśnień dotyczących zaproponowanych w projekcie koncepcyjnym rozwiązań (w tym dotyczących korzyści i zagrożeń, jakie wiążą się z zastosowaniem takiego rozwiązania), a także, w razie zgłoszenia takiego żądania przez Zamawiającego, zapewnić osobiste stawiennictwo w budynkach, objętych zamówieniem, projektantów branżowych i technologa. Rozwiązania zamienne podlegają pisemnemu zatwierdzeniu przez Zamawiającego. Wszelkie zmiany, układu pomieszczeń dokonane na etapie opracowania projektu koncepcyjnego, dokonane na wniosek Zamawiającego nie stanowią zmiany przedmiotu Umowy. Po uwzględnieniu uwag Zamawiającego, Wykonawca przedkłada ostateczną wersję projektu koncepcyjnego. Ostateczna wersja projektu koncepcyjnego wymaga pisemnej akceptacji Zamawiającego (w jego imieniu Dyrektora Instytutu). Projekt koncepcyjny, uzgodniony i zaakceptowany w formie pisemnej przez Zamawiającego stanowi podstawę opracowania projektu budowlanego. Wszelkie późniejsze zmiany projektu koncepcyjnego wymagają pisemnej zgody Zamawiającego, - uwzględniania na każdym etapie projektowania, a w szczególności na etapie opracowywania projektu koncepcyjnego, wytycznych i sugestii Zamawiającego, chyba że kolidują one z obowiązującymi przepisami prawa lub normami budowlanymi. W każdym przypadku, gdy wytyczne Zamawiającego będą pozostawały w kolizji z obowiązującymi przepisami prawa lub normami budowlanymi, bądź też z innych przyczyn ich uwzględnienie nie będzie pozwalało na prawidłowe, wedle najlepszej wiedzy Wykonawcy, wykonanie zamówienia, Wykonawca zobowiązany jest zaproponować rozwiązanie zamienne. Na żądanie Zamawiającego Wykonawca zobowiązany jest do przedstawienia na piśmie stosownych wyjaśnień dotyczących zaproponowanych w projekcie koncepcyjnym rozwiązań (w tym dotyczących korzyści i zagrożeń, jakie wiążą się z zastosowaniem takiego rozwiązania), a także, w razie zgłoszenia takiego żądania przez Zamawiającego, zapewnić osobiste stawiennictwo w budynkach, objętych zamówieniem, projektantów branżowych i technologa celem udzielenia stosownych wyjaśnień. Rozwiązania zamienne podlegają pisemnemu zatwierdzeniu przez Zamawiającego, - konsultacji z Zamawiającym (w szczególności na etapie przygotowywania projektu koncepcyjnego) istotnych rozwiązań konstrukcyjnych i materiałowych mających wpływ na koszty inwestycji, która będzie realizowana na podstawie opracowanej dokumentacji projektowej. Przedmiot zamówienia powinien być realizowany zgodnie z zasadą proporcjonalności pomiędzy stosowanymi rozwiązaniami a kosztem ich realizacji, chyba, że Zamawiający, poinformowany przez Wykonawcę o kosztach stosowanych rozwiązań, zrezygnuje w konkretnym przypadku ze stosowania zasady proporcjonalności, o czym na piśmie zawiadomi Wykonawcę, - wykonania dokumentacji projektowej, która będzie wzajemnie skoordynowana technicznie i kompletna z punktu widzenia realizacji przedmiotu i celu zamówienia, a w szczególności będzie umożliwiała uzyskanie ostatecznej decyzji o pozwoleniu na budowę. W szczególności dokumentacja projektowa zawierać będzie wymagane opinie, uzgodnienia, zgody i pozwolenia w zakresie wynikającym z przepisów, a także spis wszystkich części dokumentacji, - sprawdzenia opracowanej dokumentacji projektowej pod względem zgodności z obowiązującymi przepisami, (m.in. techniczno-budowlanymi, polskimi normami) przez osobę posiadającą 5

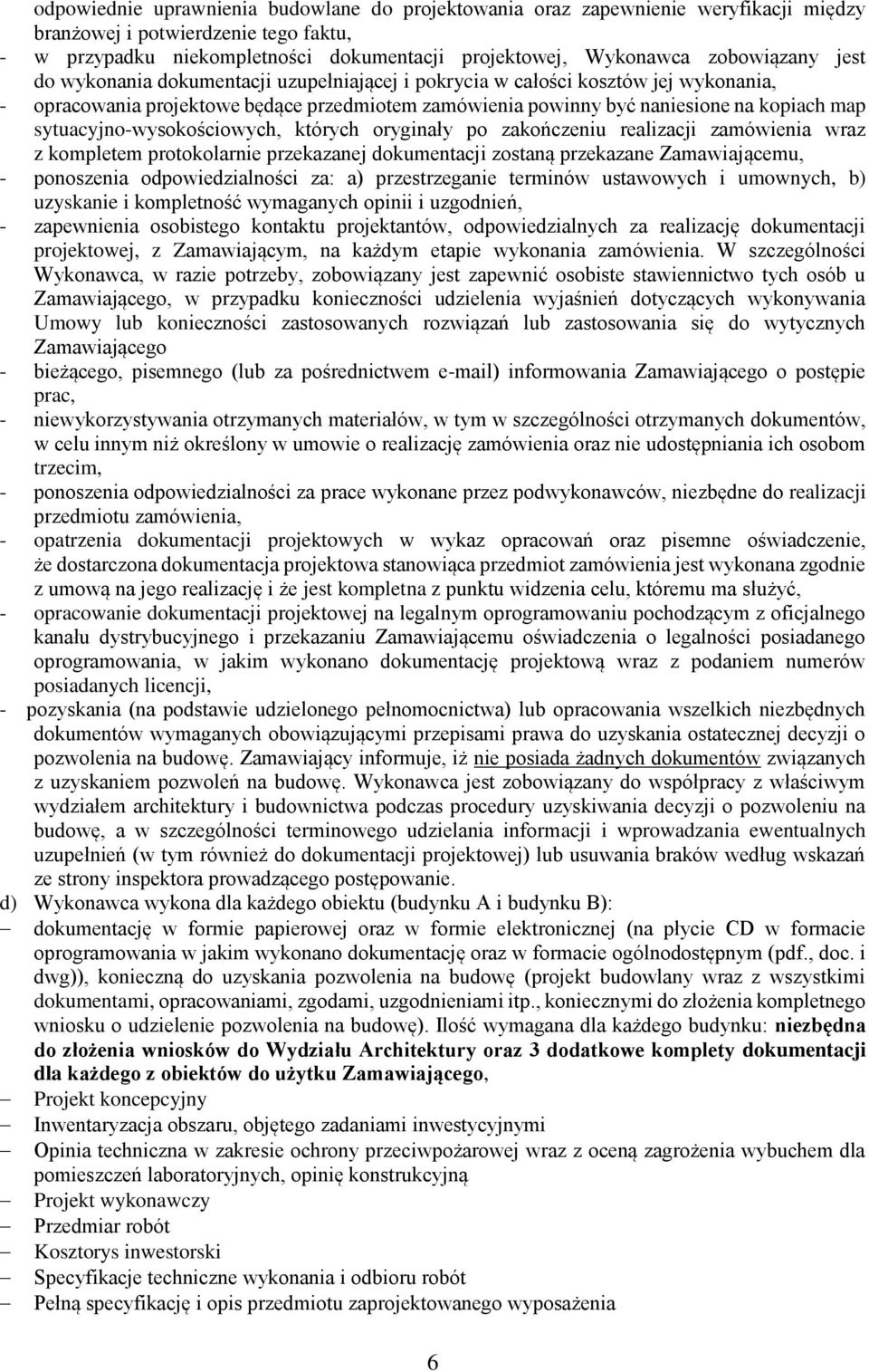

6 odpowiednie uprawnienia budowlane do projektowania oraz zapewnienie weryfikacji między branżowej i potwierdzenie tego faktu, - w przypadku niekompletności dokumentacji projektowej, Wykonawca zobowiązany jest do wykonania dokumentacji uzupełniającej i pokrycia w całości kosztów jej wykonania, - opracowania projektowe będące przedmiotem zamówienia powinny być naniesione na kopiach map sytuacyjno-wysokościowych, których oryginały po zakończeniu realizacji zamówienia wraz z kompletem protokolarnie przekazanej dokumentacji zostaną przekazane Zamawiającemu, - ponoszenia odpowiedzialności za: a) przestrzeganie terminów ustawowych i umownych, b) uzyskanie i kompletność wymaganych opinii i uzgodnień, - zapewnienia osobistego kontaktu projektantów, odpowiedzialnych za realizację dokumentacji projektowej, z Zamawiającym, na każdym etapie wykonania zamówienia. W szczególności Wykonawca, w razie potrzeby, zobowiązany jest zapewnić osobiste stawiennictwo tych osób u Zamawiającego, w przypadku konieczności udzielenia wyjaśnień dotyczących wykonywania Umowy lub konieczności zastosowanych rozwiązań lub zastosowania się do wytycznych Zamawiającego - bieżącego, pisemnego (lub za pośrednictwem ) informowania Zamawiającego o postępie prac, - niewykorzystywania otrzymanych materiałów, w tym w szczególności otrzymanych dokumentów, w celu innym niż określony w umowie o realizację zamówienia oraz nie udostępniania ich osobom trzecim, - ponoszenia odpowiedzialności za prace wykonane przez podwykonawców, niezbędne do realizacji przedmiotu zamówienia, - opatrzenia dokumentacji projektowych w wykaz opracowań oraz pisemne oświadczenie, że dostarczona dokumentacja projektowa stanowiąca przedmiot zamówienia jest wykonana zgodnie z umową na jego realizację i że jest kompletna z punktu widzenia celu, któremu ma służyć, - opracowanie dokumentacji projektowej na legalnym oprogramowaniu pochodzącym z oficjalnego kanału dystrybucyjnego i przekazaniu Zamawiającemu oświadczenia o legalności posiadanego oprogramowania, w jakim wykonano dokumentację projektową wraz z podaniem numerów posiadanych licencji, - pozyskania (na podstawie udzielonego pełnomocnictwa) lub opracowania wszelkich niezbędnych dokumentów wymaganych obowiązującymi przepisami prawa do uzyskania ostatecznej decyzji o pozwolenia na budowę. Zamawiający informuje, iż nie posiada żadnych dokumentów związanych z uzyskaniem pozwoleń na budowę. Wykonawca jest zobowiązany do współpracy z właściwym wydziałem architektury i budownictwa podczas procedury uzyskiwania decyzji o pozwoleniu na budowę, a w szczególności terminowego udzielania informacji i wprowadzania ewentualnych uzupełnień (w tym również do dokumentacji projektowej) lub usuwania braków według wskazań ze strony inspektora prowadzącego postępowanie. d) Wykonawca wykona dla każdego obiektu (budynku A i budynku B): dokumentację w formie papierowej oraz w formie elektronicznej (na płycie CD w formacie oprogramowania w jakim wykonano dokumentację oraz w formacie ogólnodostępnym (pdf., doc. i dwg)), konieczną do uzyskania pozwolenia na budowę (projekt budowlany wraz z wszystkimi dokumentami, opracowaniami, zgodami, uzgodnieniami itp., koniecznymi do złożenia kompletnego wniosku o udzielenie pozwolenia na budowę). Ilość wymagana dla każdego budynku: niezbędna do złożenia wniosków do Wydziału Architektury oraz 3 dodatkowe komplety dokumentacji dla każdego z obiektów do użytku Zamawiającego, Projekt koncepcyjny Inwentaryzacja obszaru, objętego zadaniami inwestycyjnymi Opinia techniczna w zakresie ochrony przeciwpożarowej wraz z oceną zagrożenia wybuchem dla pomieszczeń laboratoryjnych, opinię konstrukcyjną Projekt wykonawczy Przedmiar robót Kosztorys inwestorski Specyfikacje techniczne wykonania i odbioru robót Pełną specyfikację i opis przedmiotu zaprojektowanego wyposażenia 6

7 e) Do dokumentacji Wykonawca zobowiązany jest dołączyć oświadczenie o legalności posiadanego oprogramowania jakie wykorzystywano do wykonania dokumentacji wraz z podaniem numerów posiadanych licencji. f) Wykonawca udzieli Zamawiającemu rękojmi za wady i gwarancji jakości, dla każdej dokumentacji projektowej odrębnie, na okres co najmniej 5 lat od daty dokonania przez Zamawiającego odbioru, bez zastrzeżeń, kompletnej i prawidłowo wykonanej dokumentacji projektowej, przy czym uprawnienia z rękojmi i gwarancji nie mogą wygasnąć wcześniej niż po upływie 36 miesiącach, licząc od daty zakończenia realizacji umowy na roboty budowlane dla danego zadania inwestycyjnego tj. podpisania końcowego bezusterkowego protokołu odbioru całości robót budowlanych, realizowanych w ramach danego zadania inwestycyjnego. W przypadku, gdyby okres rękojmi za wady i gwarancji jakości wygasał wcześniej, okres ten będzie ulegał stosownemu przedłużeniu aż do upływu 36 miesięcy od daty zakończenia realizacji umowy na roboty budowlane dla danego zadania inwestycyjnego tj. podpisania końcowego bezusterkowego protokołu odbioru całości robót budowlanych. Zamawiający informuje, iż realizacja zadań inwestycyjnych jest wstępnie planowana jest na lata W przypadku, gdyby roboty budowlane były realizowane etapami, okres 36 miesięcy będzie liczony od daty dokonania końcowego, bezusterkowego odbioru ostatniego etapu realizacji danego zadania inwestycyjnego. B. UZYSKANIE W IMIENIU ZAMAWIAJĄCEGO OSTATECZNEJ DECYZJI O POZWOLENIU NA BUDOWĘ DLA POSZCZEGÓLNYCH ZADAŃ INWESTYCYJNYCH. Wykonawca zobowiązany jest również do pozyskania (na podstawie udzielonego pełnomocnictwa) lub opracowania wszelkich niezbędnych dokumentów wymaganych obowiązującymi przepisami prawa do uzyskania pozwolenia na budowę. Zamawiający informuje, iż nie posiada żadnych dokumentów związanych z uzyskaniem pozwoleń na budowę. Wykonawca jest zobowiązany do współpracy z właściwym wydziałem architektury i budownictwa podczas procedury uzyskiwania decyzji o pozwoleniu na budowę, a w szczególności terminowego udzielania informacji i wprowadzania ewentualnych uzupełnień lub usuwania braków według wskazań ze strony inspektora prowadzącego postępowanie (zgodnie z postanowieniami umowy o realizację zamówienia). C. USŁUGĘ PEŁNIENIA FUNKCJI BIEGŁEGO POLEGAJĄCĄ NA: Udziale w pracach Komisji przetargowej, podczas procedur o udzielanie zamówień publicznych na wybór wykonawcy robót budowlanych tj. udzielaniu wyjaśnień do projektu budowlanego i projektu wykonawczego, przedmiaru robót w trakcie prowadzonych postępowań i przekazywanie ich Zamawiającemu w wyznaczonym przez niego terminie, pomocy merytorycznej na prośbę Zamawiającego podczas prowadzonych postępowań oraz opiniowania zgodności złożonych ofert z wymaganiami zawartymi w dokumentacjach przetargowych. Zamawiający wymaga od Wykonawcy udzielania wyjaśnień na otrzymane pytania w terminie do 2 dni od daty ich przekazania; Wykonaniu ewentualnej aktualizacji dokumentacji projektowej zgodnie z obowiązującymi przepisami prawa przed rozpoczęciem procedury o udzielenie zamówienia publicznego na roboty budowlane; Sporządzeniu aktualizacji kosztorysów inwestorskich na podstawie opracowanej dokumentacji przed rozpoczęciem procedury o udzielenie zamówienia na roboty budowlane dla danego zadania inwestycyjnego. D. PEŁNIENIE NADZORU AUTORSKIEGO NAD REALIZACJĄ ROBÓT BUDOWLANYCH W OBU BUDYNKACH, OBJĘTYCH ZADANIAMI INWESTYCYJNYMI, wykonywanych w oparciu o sporządzoną dokumentację projektową stanowiącą przedmiot niniejszego zamówienia w okresie od dnia rozpoczęcia inwestycji (przekazania placu budowy) do dnia odbioru końcowego i uzyskania ostatecznej decyzji o pozwoleniu na użytkowanie (jeżeli będzie to konieczne) włącznie. Przewidywana (szacunkowa) minimalna ilość pobytów w czasie realizacji zamówienia na miejscu realizacji inwestycji dla Zadania I wynosi - 12 pobytów oraz dla Zadania II - 24 pobyty. 7

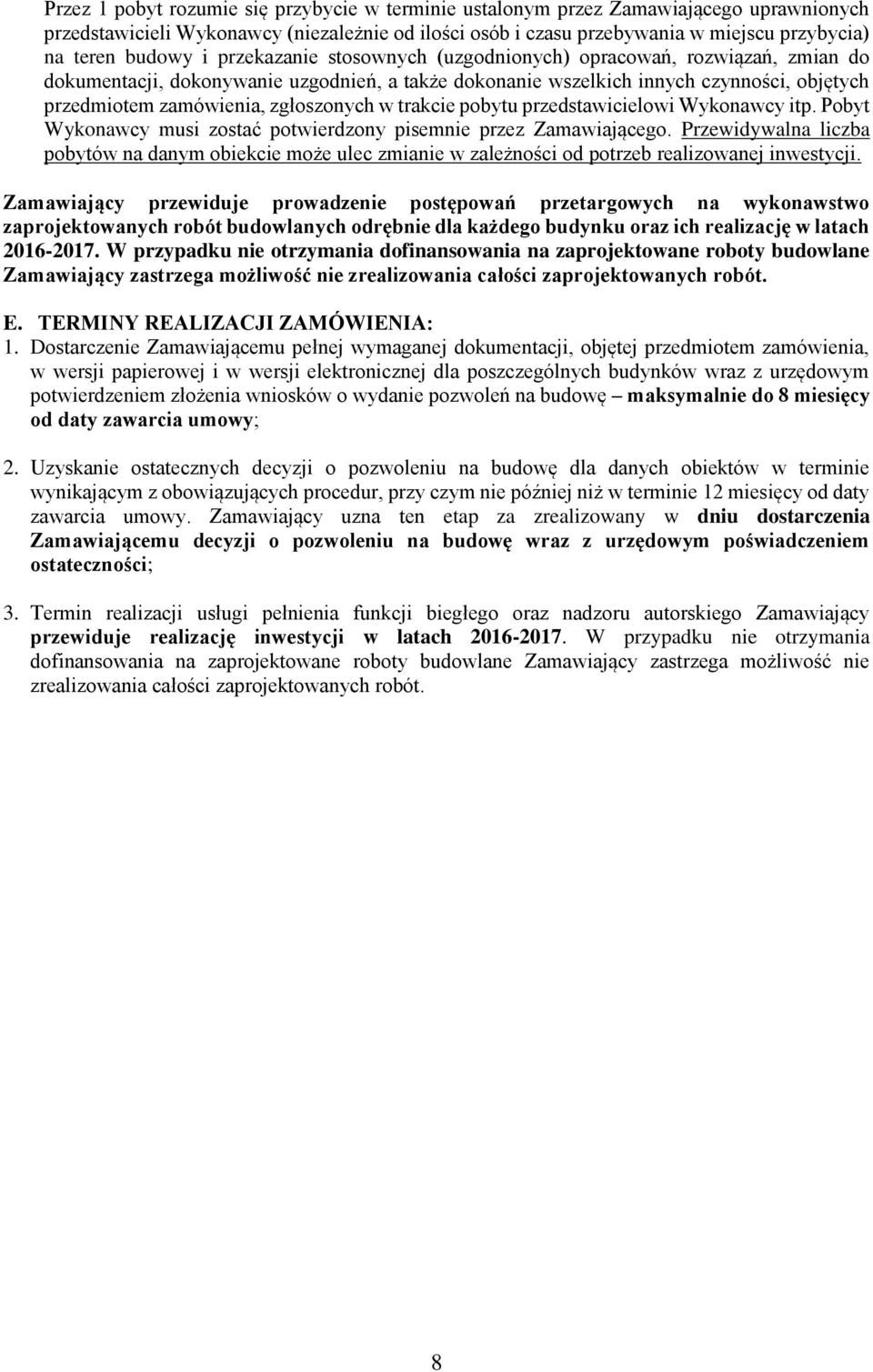

8 Przez 1 pobyt rozumie się przybycie w terminie ustalonym przez Zamawiającego uprawnionych przedstawicieli Wykonawcy (niezależnie od ilości osób i czasu przebywania w miejscu przybycia) na teren budowy i przekazanie stosownych (uzgodnionych) opracowań, rozwiązań, zmian do dokumentacji, dokonywanie uzgodnień, a także dokonanie wszelkich innych czynności, objętych przedmiotem zamówienia, zgłoszonych w trakcie pobytu przedstawicielowi Wykonawcy itp. Pobyt Wykonawcy musi zostać potwierdzony pisemnie przez Zamawiającego. Przewidywalna liczba pobytów na danym obiekcie może ulec zmianie w zależności od potrzeb realizowanej inwestycji. Zamawiający przewiduje prowadzenie postępowań przetargowych na wykonawstwo zaprojektowanych robót budowlanych odrębnie dla każdego budynku oraz ich realizację w latach W przypadku nie otrzymania dofinansowania na zaprojektowane roboty budowlane Zamawiający zastrzega możliwość nie zrealizowania całości zaprojektowanych robót. E. TERMINY REALIZACJI ZAMÓWIENIA: 1. Dostarczenie Zamawiającemu pełnej wymaganej dokumentacji, objętej przedmiotem zamówienia, w wersji papierowej i w wersji elektronicznej dla poszczególnych budynków wraz z urzędowym potwierdzeniem złożenia wniosków o wydanie pozwoleń na budowę maksymalnie do 8 miesięcy od daty zawarcia umowy; 2. Uzyskanie ostatecznych decyzji o pozwoleniu na budowę dla danych obiektów w terminie wynikającym z obowiązujących procedur, przy czym nie później niż w terminie 12 miesięcy od daty zawarcia umowy. Zamawiający uzna ten etap za zrealizowany w dniu dostarczenia Zamawiającemu decyzji o pozwoleniu na budowę wraz z urzędowym poświadczeniem ostateczności; 3. Termin realizacji usługi pełnienia funkcji biegłego oraz nadzoru autorskiego Zamawiający przewiduje realizację inwestycji w latach W przypadku nie otrzymania dofinansowania na zaprojektowane roboty budowlane Zamawiający zastrzega możliwość nie zrealizowania całości zaprojektowanych robót. 8

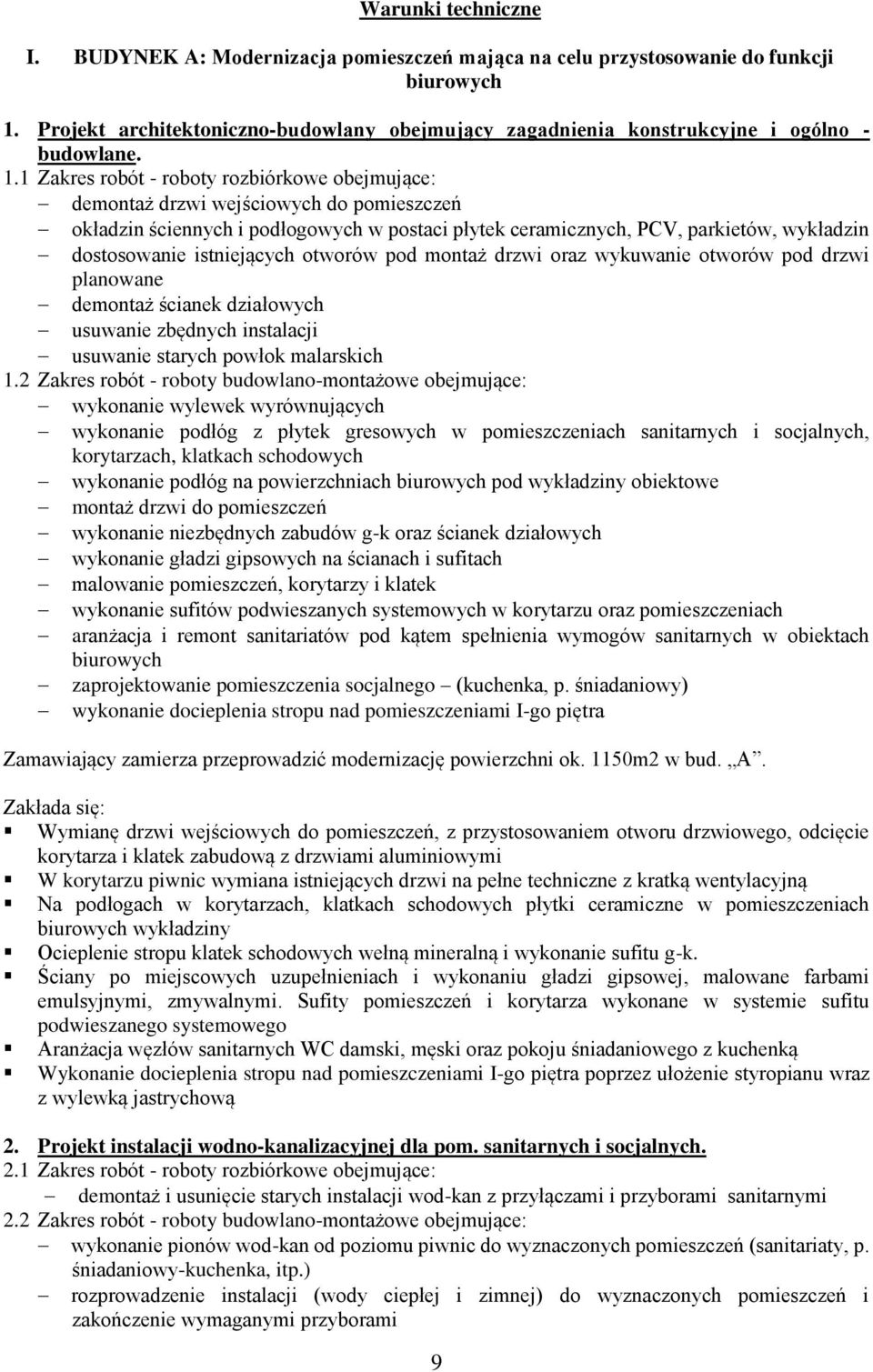

9 Warunki techniczne I. BUDYNEK A: Modernizacja pomieszczeń mająca na celu przystosowanie do funkcji biurowych 1. Projekt architektoniczno-budowlany obejmujący zagadnienia konstrukcyjne i ogólno - budowlane. 1.1 Zakres robót - roboty rozbiórkowe obejmujące: demontaż drzwi wejściowych do pomieszczeń okładzin ściennych i podłogowych w postaci płytek ceramicznych, PCV, parkietów, wykładzin dostosowanie istniejących otworów pod montaż drzwi oraz wykuwanie otworów pod drzwi planowane demontaż ścianek działowych usuwanie zbędnych instalacji usuwanie starych powłok malarskich 1.2 Zakres robót - roboty budowlano-montażowe obejmujące: wykonanie wylewek wyrównujących wykonanie podłóg z płytek gresowych w pomieszczeniach sanitarnych i socjalnych, korytarzach, klatkach schodowych wykonanie podłóg na powierzchniach biurowych pod wykładziny obiektowe montaż drzwi do pomieszczeń wykonanie niezbędnych zabudów g-k oraz ścianek działowych wykonanie gładzi gipsowych na ścianach i sufitach malowanie pomieszczeń, korytarzy i klatek wykonanie sufitów podwieszanych systemowych w korytarzu oraz pomieszczeniach aranżacja i remont sanitariatów pod kątem spełnienia wymogów sanitarnych w obiektach biurowych zaprojektowanie pomieszczenia socjalnego (kuchenka, p. śniadaniowy) wykonanie docieplenia stropu nad pomieszczeniami I-go piętra Zamawiający zamierza przeprowadzić modernizację powierzchni ok. 1150m2 w bud. A. Zakłada się: Wymianę drzwi wejściowych do pomieszczeń, z przystosowaniem otworu drzwiowego, odcięcie korytarza i klatek zabudową z drzwiami aluminiowymi W korytarzu piwnic wymiana istniejących drzwi na pełne techniczne z kratką wentylacyjną Na podłogach w korytarzach, klatkach schodowych płytki ceramiczne w pomieszczeniach biurowych wykładziny Ocieplenie stropu klatek schodowych wełną mineralną i wykonanie sufitu g-k. Ściany po miejscowych uzupełnieniach i wykonaniu gładzi gipsowej, malowane farbami emulsyjnymi, zmywalnymi. Sufity pomieszczeń i korytarza wykonane w systemie sufitu podwieszanego systemowego Aranżacja węzłów sanitarnych WC damski, męski oraz pokoju śniadaniowego z kuchenką Wykonanie docieplenia stropu nad pomieszczeniami I-go piętra poprzez ułożenie styropianu wraz z wylewką jastrychową 2. Projekt instalacji wodno-kanalizacyjnej dla pom. sanitarnych i socjalnych. 2.1 Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usunięcie starych instalacji wod-kan z przyłączami i przyborami sanitarnymi 2.2 Zakres robót - roboty budowlano-montażowe obejmujące: wykonanie pionów wod-kan od poziomu piwnic do wyznaczonych pomieszczeń (sanitariaty, p. śniadaniowy-kuchenka, itp.) rozprowadzenie instalacji (wody ciepłej i zimnej) do wyznaczonych pomieszczeń i zakończenie wymaganymi przyborami 9

10 dostosowanie wymiennikowni zlokalizowanej w piwnicach do potrzeb nowej instalacji ciepłej wody użytkowej wymiana instalacji hydrantowej i skrzynek hydrantowych z dostosowaniem do obowiązujących w tym zakresie wymagań p.poż. Zakłada się wymianę istniejącej instalacji żeliwnej na PCV. Należy dobrać rozwiązanie najmniej inwazyjne z uwagi na czynne pomieszczenia poniżej poziomu remontowanego. Kanalizacja zakończona ma być na poziomie piwnic z dostępnymi czyszczakami na każdym pionie i włączona do istniejących poziomych odprowadzeń kanalizacyjnych w posadzce. Instalacje wody zimnej i ciepłej przewiduje się wykonać w systemie rur z tworzywa sztucznego PPR. 3. Projekt instalacji centralnego ogrzewania dla całego obiektu z dostosowaniem wymiennikowni do potrzeb nowej instalacji. 3.1 Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usunięcie starych instalacji c.o. z przyłączami i grzejnikami 3.2 Zakres robót - roboty budowlano-montażowe obejmujące: dostosowanie wymiennikowni zlokalizowanej w piwnicach do potrzeb nowej instalacji grzewczej wykonanie poziomów i pionów c.o. od wymiennika rozprowadzenie instalacji rozprowadzającej do poszczególnych pomieszczeń i zakończenie grzejnikami Zamawiający zakłada wymianę istniejącej instalacji grzewczej stalowej oraz grzejników żeliwnych na instalację wykonaną w systemie TC zakończoną grzejnikami panelowymi wyposażonymi w głowice termostatyczne w całym obiekcie. Projekt c.o. dotyczy pow. ok.2800m2 4. Projekt zapewnienia właściwej wentylacji pomieszczeń Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usunięcie starych urządzeń wentylacji wyciągowej od dygestoriów, okapów, szaf wentylowanych (rury stalowe, kanały, silniki) 4.2. Zakres robót - roboty budowlano-montażowe obejmujące: Wszystkie zagadnienia w zakresie zapewnienia właściwej wymiany powietrza po uzyskaniu wystarczających informacji projektujący uwzględnia w trakcie realizacji projektu. zakłada się wykorzystanie istniejących ciągów wentylacyjnych do celów wentylacji grawitacyjnej pomieszczeń. 5. Projekt instalacji oświetleniowej zapewniający właściwe oświetlenie miejsc pracy o parametrach zgodnych z Polskimi Normami, z uwzględnieniem potrzeb dostosowania istniejącej instalacji elektrycznej do zamierzonych zmian związanych z nową aranżacją pomieszczeń Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usuniecie starego niepotrzebnego osprzętu elektrycznego w postaci (lamp, łączników, gniazd wtykowych jedno i trójfazowych) 5.2. Zakres robót budowlanych - roboty budowlano-montażowe obejmujące: wykonanie instalacji oświetleniowej oraz montaż opraw oświetleniowych wykonanie instalacji dla montażu dodatkowego osprzętu elektrycznego w postaci gniazd, wyłączników itp. Pomieszczenia wymagają zainstalowania nowych opraw sufitowych, dostosowanych do wymogów dla pomieszczeń biurowych i zapewnienia wymaganego natężenia źródła światła o parametrach zgodnych z Polskimi Normami. Prace instalacyjne elektryczne, w przypadku przeróbek wynikających z nowych aranżacji pomieszczeń, nie mogą kolidować z trasami istniejącej instalacji elektrycznej. Wszelkie zmiany oraz nowe przebiegi należy nanieść na istniejącą dokumentację Zamawiającego. 10

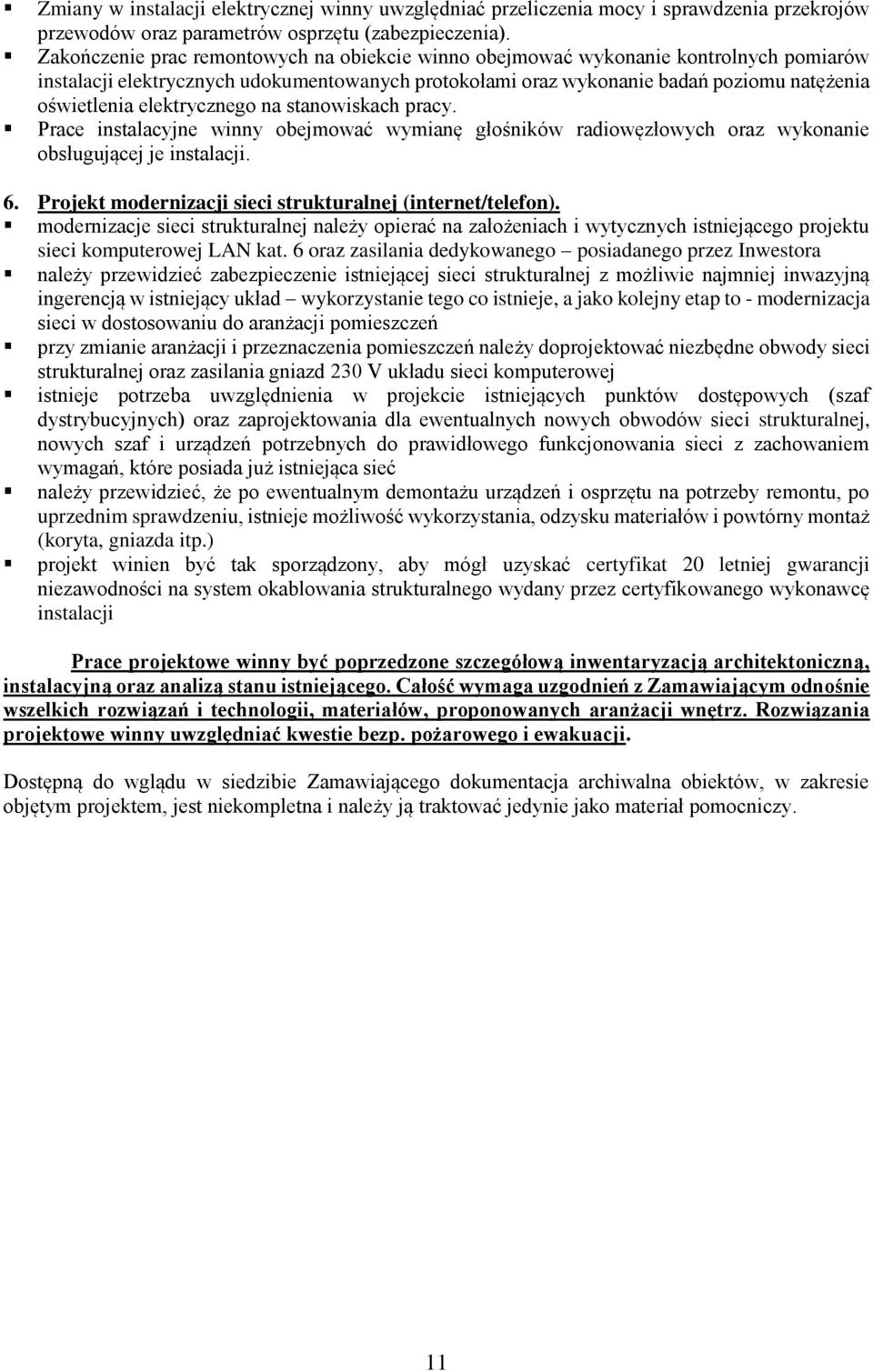

11 Zmiany w instalacji elektrycznej winny uwzględniać przeliczenia mocy i sprawdzenia przekrojów przewodów oraz parametrów osprzętu (zabezpieczenia). Zakończenie prac remontowych na obiekcie winno obejmować wykonanie kontrolnych pomiarów instalacji elektrycznych udokumentowanych protokołami oraz wykonanie badań poziomu natężenia oświetlenia elektrycznego na stanowiskach pracy. Prace instalacyjne winny obejmować wymianę głośników radiowęzłowych oraz wykonanie obsługującej je instalacji. 6. Projekt modernizacji sieci strukturalnej (internet/telefon). modernizacje sieci strukturalnej należy opierać na założeniach i wytycznych istniejącego projektu sieci komputerowej LAN kat. 6 oraz zasilania dedykowanego posiadanego przez Inwestora należy przewidzieć zabezpieczenie istniejącej sieci strukturalnej z możliwie najmniej inwazyjną ingerencją w istniejący układ wykorzystanie tego co istnieje, a jako kolejny etap to - modernizacja sieci w dostosowaniu do aranżacji pomieszczeń przy zmianie aranżacji i przeznaczenia pomieszczeń należy doprojektować niezbędne obwody sieci strukturalnej oraz zasilania gniazd 230 V układu sieci komputerowej istnieje potrzeba uwzględnienia w projekcie istniejących punktów dostępowych (szaf dystrybucyjnych) oraz zaprojektowania dla ewentualnych nowych obwodów sieci strukturalnej, nowych szaf i urządzeń potrzebnych do prawidłowego funkcjonowania sieci z zachowaniem wymagań, które posiada już istniejąca sieć należy przewidzieć, że po ewentualnym demontażu urządzeń i osprzętu na potrzeby remontu, po uprzednim sprawdzeniu, istnieje możliwość wykorzystania, odzysku materiałów i powtórny montaż (koryta, gniazda itp.) projekt winien być tak sporządzony, aby mógł uzyskać certyfikat 20 letniej gwarancji niezawodności na system okablowania strukturalnego wydany przez certyfikowanego wykonawcę instalacji Prace projektowe winny być poprzedzone szczegółową inwentaryzacją architektoniczną, instalacyjną oraz analizą stanu istniejącego. Całość wymaga uzgodnień z Zamawiającym odnośnie wszelkich rozwiązań i technologii, materiałów, proponowanych aranżacji wnętrz. Rozwiązania projektowe winny uwzględniać kwestie bezp. pożarowego i ewakuacji. Dostępną do wglądu w siedzibie Zamawiającego dokumentacja archiwalna obiektów, w zakresie objętym projektem, jest niekompletna i należy ją traktować jedynie jako materiał pomocniczy. 11

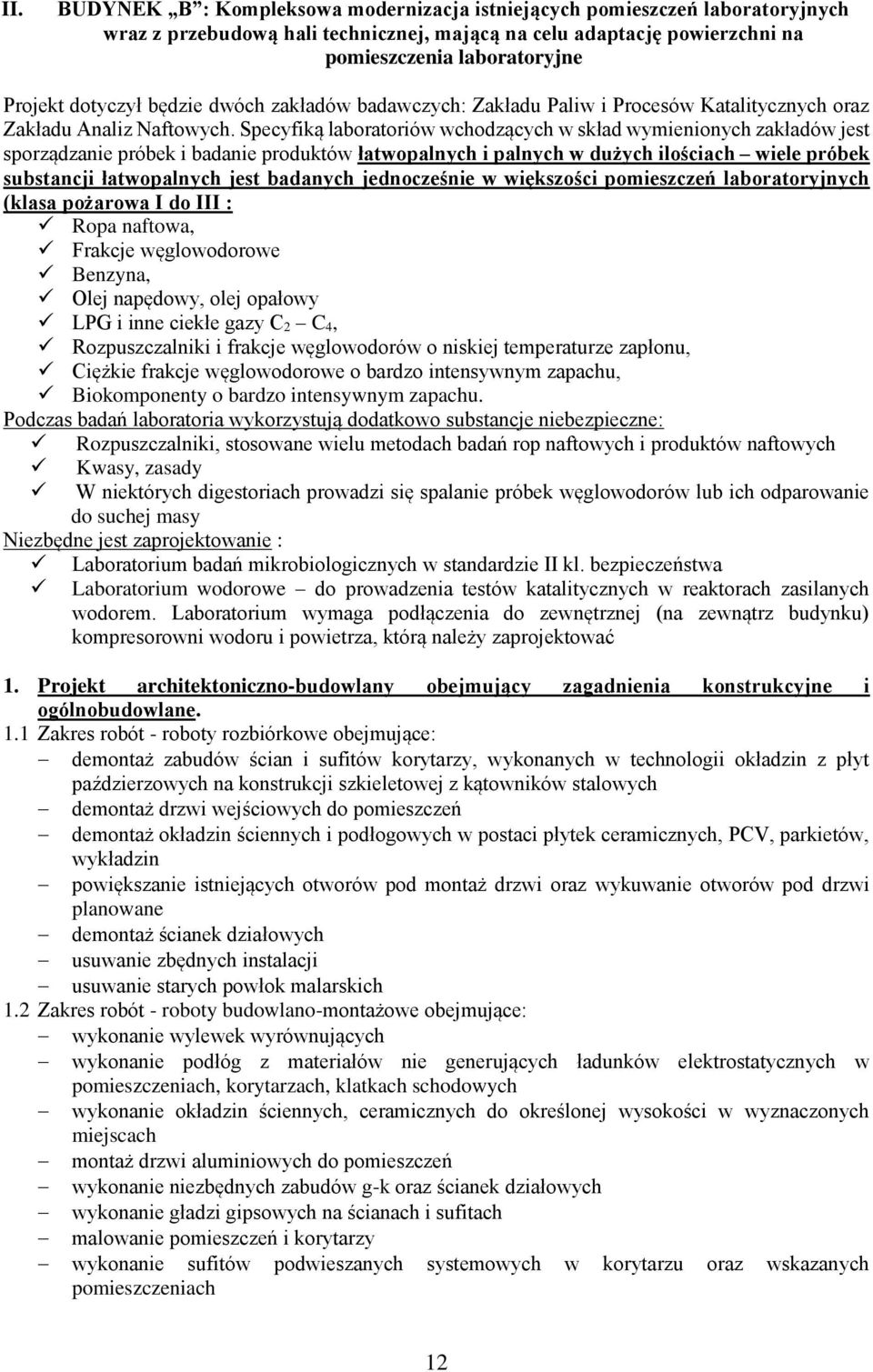

12 II. BUDYNEK B : Kompleksowa modernizacja istniejących pomieszczeń laboratoryjnych wraz z przebudową hali technicznej, mającą na celu adaptację powierzchni na pomieszczenia laboratoryjne Projekt dotyczył będzie dwóch zakładów badawczych: Zakładu Paliw i Procesów Katalitycznych oraz Zakładu Analiz Naftowych. Specyfiką laboratoriów wchodzących w skład wymienionych zakładów jest sporządzanie próbek i badanie produktów łatwopalnych i palnych w dużych ilościach wiele próbek substancji łatwopalnych jest badanych jednocześnie w większości pomieszczeń laboratoryjnych (klasa pożarowa I do III : Ropa naftowa, Frakcje węglowodorowe Benzyna, Olej napędowy, olej opałowy LPG i inne ciekłe gazy C 2 C 4, Rozpuszczalniki i frakcje węglowodorów o niskiej temperaturze zapłonu, Ciężkie frakcje węglowodorowe o bardzo intensywnym zapachu, Biokomponenty o bardzo intensywnym zapachu. Podczas badań laboratoria wykorzystują dodatkowo substancje niebezpieczne: Rozpuszczalniki, stosowane wielu metodach badań rop naftowych i produktów naftowych Kwasy, zasady W niektórych digestoriach prowadzi się spalanie próbek węglowodorów lub ich odparowanie do suchej masy Niezbędne jest zaprojektowanie : Laboratorium badań mikrobiologicznych w standardzie II kl. bezpieczeństwa Laboratorium wodorowe do prowadzenia testów katalitycznych w reaktorach zasilanych wodorem. Laboratorium wymaga podłączenia do zewnętrznej (na zewnątrz budynku) kompresorowni wodoru i powietrza, którą należy zaprojektować 1. Projekt architektoniczno-budowlany obejmujący zagadnienia konstrukcyjne i ogólnobudowlane. 1.1 Zakres robót - roboty rozbiórkowe obejmujące: demontaż zabudów ścian i sufitów korytarzy, wykonanych w technologii okładzin z płyt paździerzowych na konstrukcji szkieletowej z kątowników stalowych demontaż drzwi wejściowych do pomieszczeń demontaż okładzin ściennych i podłogowych w postaci płytek ceramicznych, PCV, parkietów, wykładzin powiększanie istniejących otworów pod montaż drzwi oraz wykuwanie otworów pod drzwi planowane demontaż ścianek działowych usuwanie zbędnych instalacji usuwanie starych powłok malarskich 1.2 Zakres robót - roboty budowlano-montażowe obejmujące: wykonanie wylewek wyrównujących wykonanie podłóg z materiałów nie generujących ładunków elektrostatycznych w pomieszczeniach, korytarzach, klatkach schodowych wykonanie okładzin ściennych, ceramicznych do określonej wysokości w wyznaczonych miejscach montaż drzwi aluminiowych do pomieszczeń wykonanie niezbędnych zabudów g-k oraz ścianek działowych wykonanie gładzi gipsowych na ścianach i sufitach malowanie pomieszczeń i korytarzy wykonanie sufitów podwieszanych systemowych w korytarzu oraz wskazanych pomieszczeniach 12

13 wykonanie koncepcji nowej aranżacji zabudowy ścian korytarzy z uwzględnieniem zabudowy szaf wnękowych w wolnych przestrzeniach korytarzowych aranżacja pomieszczeń szatni pracowniczych tzw. przepustowych z zapleczem sanitarnym (umywalnia) oraz pok. śniadaniowego z kuchenką Zamawiający zamierza przeprowadzić w bud. B modernizację pomieszczeń laboratoryjnych o pow. ok. 900 m2 w tym adaptację hali na pomieszczenia laboratoryjne. Pozostała powierzchnię zajmują: piwnice ok. 500m2, korytarze, klatki, sanitariaty, pomieszczenia biurowe ok. 600m2 Zakłada się: Wymianę drzwi wejściowych do pomieszczeń drewnianych na aluminiowe, przeszklone z poszerzeniem i podwyższeniem otworu drzwiowego, Wykonanie podłóg w pomieszczeniach, korytarzach, klatkach schodowych z materiałów nie generujących ładunków elektrostatycznych, Obłożenie ścian w wyznaczonych miejscach do wysokości 2m płytkami ceramicznymi szkliwionymi. Ściany i sufity po miejscowych uzupełnieniach i wykonaniu gładzi gipsowej, malowane farbami emulsyjnymi, zmywalnymi. W korytarzach blendy z MDF ochraniające ściany przed uszkodzeniem. Sufit korytarza wykonany w systemie sufitu podwieszanego systemowego. zastosowanie windy (typu szyb gastronomiczny) do przemieszczania pomiędzy kondygnacjami cięższych próbek Ocieplenie stropodachu wraz z wymianą pokrycia dachowego i obróbkami 2. Projekt instalacji wodno-kanalizacyjnej. 2.1 Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usunięcie starych instalacji wod-kan z przyłączami i przyborami sanitarnymi 2.2 Zakres robót - roboty budowlano-montażowe obejmujące: wykonanie pionów wod-kan (sanitarnych i technologicznych) od poziomu piwnic rozprowadzenie instalacji (wody ciepłej i zimnej) do poszczególnych pomieszczeń i zakończenie wymaganymi przyborami dostosowanie wymiennikowni zlokalizowanej w piwnicach do potrzeb nowej instalacji ciepłej wody użytkowej wymiana instalacji hydrantowej skrzynek hydrantowych z dostosowaniem do obowiązujących w tym zakresie wymagań p.poż. wykonanie odrębnej instalacji wodnej zasilającej prysznice bezpieczeństwa nad wejściami do wskazanych pomieszczeń Zakłada się wymianę istniejącej instalacji żeliwnej na PCV. Kanalizacja technologiczna winna być wykonana z mat. odpornych chemicznie. Zarówno kan. sanitarna jak i technologiczna zakończona ma być na poziomie piwnic z dostępnymi czyszczakami na każdym pionie i włączona do poziomych odprowadzeń kanalizacyjnych z wyprowadzeniem z obrębu obiektu do najbliższych studzienek. Instalacje wody zimnej i ciepłej przewiduje się wykonać w systemie rur z tworzywa sztucznego PPR. 3. Projekt instalacji centralnego ogrzewania z dostosowaniem wymiennikowni do potrzeb nowej instalacji. 3.1 Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usunięcie starych instalacji c.o. z przyłączami i grzejnikami 3.2 Zakres robót - roboty budowlano-montażowe obejmujące: dostosowanie wymiennikowni zlokalizowanej w piwnicach do potrzeb nowej instalacji grzewczej wykonanie poziomów i pionów c.o. od wymiennika rozprowadzenie instalacji do poszczególnych pomieszczeń i zakończenie grzejnikami 13

14 Zamawiający zakłada wymianę istniejącej instalacji grzewczej stalowej oraz grzejników żeliwnych na instalację wykonaną w systemie TC zakończoną grzejnikami panelowymi wyposażonymi w głowice termostatyczne. 4. Projekt instalacji wentylacji mechanicznej wyciągowej urządzeń laboratoryjnych (dygestoria, okapy, szafy wentylowane) oraz instalacji nawiewno-wywiewnej wymiany powietrza bytowego z odzyskiem ciepła wraz z uwzględnieniem niezależnej wentylacji awaryjnej w pomieszczeniach, w których mogą występować opary substancji szkodliwych lub wybuchowych 4.1. Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usunięcie starych urządzeń wentylacji wyciągowej od dygestoriów, okapów, szaf wentylowanych (rury stalowe, kanały, silniki) 4.2. Zakres robót - roboty budowlano-montażowe obejmujące: wykonanie instalacji wentylacji mechanicznej wyciągowej jako pojedyncze ciągi kanałów wywiewnych z odrębnym silnikiem dla każdego z urządzeń laboratoryjnych (dygestoria, okapy, szafy wentylowane) wykonanie instalacji nawiewno-wywiewnej wymiany powietrza bytowego z odzyskiem ciepła Zamawiający zamierza zainstalować nowe urządzenia laboratoryjne wyciągowe, w postaci dygestoriów w ilości ok. 40 sztuk, okapów oraz szaf wentylowanych. Zamawiający wskaże typ i rodzaj urządzeń przewidywanych do zakupu w celu doboru parametrów instalacji wyciągowej. Pojedyncze wyciągi tych urządzeń winny być obsługiwane przez odpowiednio dobrane silniki elektryczne nowej generacji, energooszczędne, wydajne i ciche. Projektujący zapozna się z koncepcją zagospodarowania pomieszczeń laboratoryjnych oraz dokona końcowych ustaleń niezbędnych do celów projektowych, ilości urządzeń w pomieszczeniach, jednoczesności ich pracy w ramach pomieszczenia, rodzaju sterowania urządzeniami i wskaźników pracy tych urządzeń. Projekt winien obejmować zarówno wentylację mechaniczną urządzeń wyciągowych jak również wentylację nawiewno-wywiewną powietrza bytowego w pomieszczeniach. Sposób nawiewu, jego wielkość, konieczność podgrzania, odzysku ciepła proponuje projektant. Projektujący ustali z Zamawiającym najbardziej korzystną lokalizację urządzeń obsługowych dla potrzeb wentylacji. Przy doborze urządzeń i lokalizacji należy uwzględnić konieczność zminimalizowania hałasu, drgań, wibracji oraz wszelkich czynników mogących niekorzystnie wpływać na zdrowie ludzi oraz właściwą pracę aparatury. Należy wykorzystać pomieszczenia techniczne poddasza i pod sufitem korytarza w sposób nie kolidujący z innymi instalacjami. W przypadku pomieszczeń, które należy dodatkowo klimatyzować w lecie, należy dokonać doboru odpowiednich urządzeń. Należy uwzględnić skład odprowadzanych gazów/oparów z urządzeń technologicznych jak i możliwości mieszania ich lub konieczności rozdzielania w instalacji wywiewanego powietrza bytowego z pomieszczeń gdzie taka atmosfera może występować, z uwagi na konieczność zachowania wymogów bezpieczeństwa. Wszystkie zagadnienia po uzyskaniu wystarczających informacji projektujący uwzględnia w trakcie realizacji projektu. Konieczne jest wystąpienie do dostawcy ciepła MPEC Kraków, o ustalenie warunków technicznych dostawy ciepła do bud. B, do celów grzewczych (centralne ogrzewanie, ciepło technologiczne), w ilości wyliczonej przez projektanta dla potrzeb tejże instalacji, ustalenie sposobu przyłączenia z uwzględnieniem wymiennika ciepła i jego lokalizacji i niezbędnej automatyki sterującej przepływem ciepła oraz najkorzystniejszego przebiegu przyłącza do budynku. Wystąpienie do dostawcy ciepła MPEC Kraków o ustalenie warunków technicznych dostawy ciepła do bud. B, do celów grzewczych instalacji wymiany powietrza bytowego, winno obejmować jednocześnie ustalenie zmiany sposobu aktualnego podłączenia, analogicznej instalacji ciepła do wentylacji bytowej bud. laboratoryjnego CD. Instalacja ta wykorzystuje ciepło z instalacji c.o., zmiana sposobu podłączenia winna polegać na zaprojektowaniu i uzgodnieniu bezpośredniego podłączenia tej instalacji do sieci miejskiej przy użyciu dodatkowego wymiennika. 14

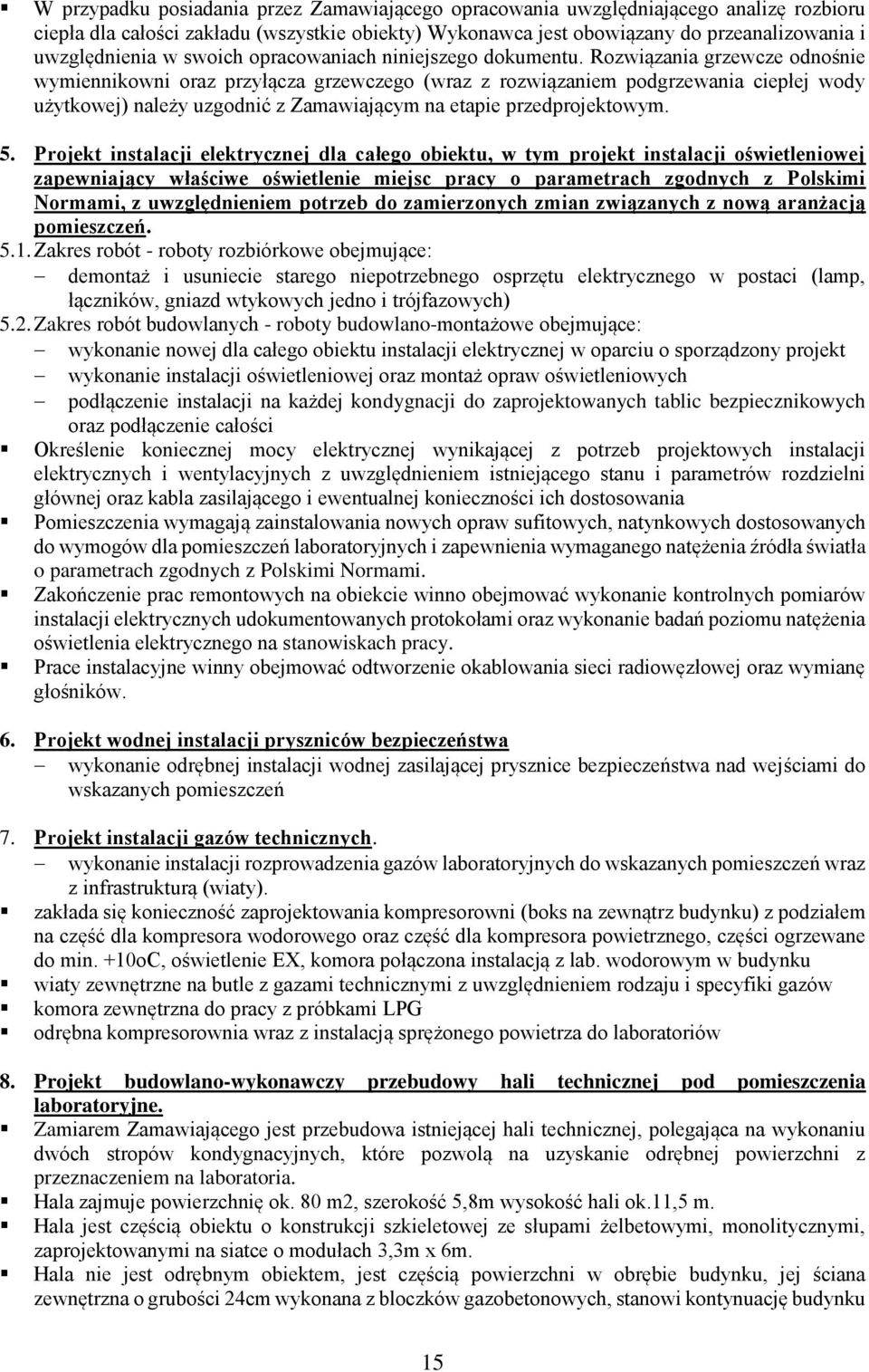

15 W przypadku posiadania przez Zamawiającego opracowania uwzględniającego analizę rozbioru ciepła dla całości zakładu (wszystkie obiekty) Wykonawca jest obowiązany do przeanalizowania i uwzględnienia w swoich opracowaniach niniejszego dokumentu. Rozwiązania grzewcze odnośnie wymiennikowni oraz przyłącza grzewczego (wraz z rozwiązaniem podgrzewania ciepłej wody użytkowej) należy uzgodnić z Zamawiającym na etapie przedprojektowym. 5. Projekt instalacji elektrycznej dla całego obiektu, w tym projekt instalacji oświetleniowej zapewniający właściwe oświetlenie miejsc pracy o parametrach zgodnych z Polskimi Normami, z uwzględnieniem potrzeb do zamierzonych zmian związanych z nową aranżacją pomieszczeń Zakres robót - roboty rozbiórkowe obejmujące: demontaż i usuniecie starego niepotrzebnego osprzętu elektrycznego w postaci (lamp, łączników, gniazd wtykowych jedno i trójfazowych) 5.2. Zakres robót budowlanych - roboty budowlano-montażowe obejmujące: wykonanie nowej dla całego obiektu instalacji elektrycznej w oparciu o sporządzony projekt wykonanie instalacji oświetleniowej oraz montaż opraw oświetleniowych podłączenie instalacji na każdej kondygnacji do zaprojektowanych tablic bezpiecznikowych oraz podłączenie całości Określenie koniecznej mocy elektrycznej wynikającej z potrzeb projektowych instalacji elektrycznych i wentylacyjnych z uwzględnieniem istniejącego stanu i parametrów rozdzielni głównej oraz kabla zasilającego i ewentualnej konieczności ich dostosowania Pomieszczenia wymagają zainstalowania nowych opraw sufitowych, natynkowych dostosowanych do wymogów dla pomieszczeń laboratoryjnych i zapewnienia wymaganego natężenia źródła światła o parametrach zgodnych z Polskimi Normami. Zakończenie prac remontowych na obiekcie winno obejmować wykonanie kontrolnych pomiarów instalacji elektrycznych udokumentowanych protokołami oraz wykonanie badań poziomu natężenia oświetlenia elektrycznego na stanowiskach pracy. Prace instalacyjne winny obejmować odtworzenie okablowania sieci radiowęzłowej oraz wymianę głośników. 6. Projekt wodnej instalacji pryszniców bezpieczeństwa wykonanie odrębnej instalacji wodnej zasilającej prysznice bezpieczeństwa nad wejściami do wskazanych pomieszczeń 7. Projekt instalacji gazów technicznych. wykonanie instalacji rozprowadzenia gazów laboratoryjnych do wskazanych pomieszczeń wraz z infrastrukturą (wiaty). zakłada się konieczność zaprojektowania kompresorowni (boks na zewnątrz budynku) z podziałem na część dla kompresora wodorowego oraz część dla kompresora powietrznego, części ogrzewane do min. +10oC, oświetlenie EX, komora połączona instalacją z lab. wodorowym w budynku wiaty zewnętrzne na butle z gazami technicznymi z uwzględnieniem rodzaju i specyfiki gazów komora zewnętrzna do pracy z próbkami LPG odrębna kompresorownia wraz z instalacją sprężonego powietrza do laboratoriów 8. Projekt budowlano-wykonawczy przebudowy hali technicznej pod pomieszczenia laboratoryjne. Zamiarem Zamawiającego jest przebudowa istniejącej hali technicznej, polegająca na wykonaniu dwóch stropów kondygnacyjnych, które pozwolą na uzyskanie odrębnej powierzchni z przeznaczeniem na laboratoria. Hala zajmuje powierzchnię ok. 80 m2, szerokość 5,8m wysokość hali ok.11,5 m. Hala jest częścią obiektu o konstrukcji szkieletowej ze słupami żelbetowymi, monolitycznymi, zaprojektowanymi na siatce o modułach 3,3m x 6m. Hala nie jest odrębnym obiektem, jest częścią powierzchni w obrębie budynku, jej ściana zewnętrzna o grubości 24cm wykonana z bloczków gazobetonowych, stanowi kontynuację budynku 15

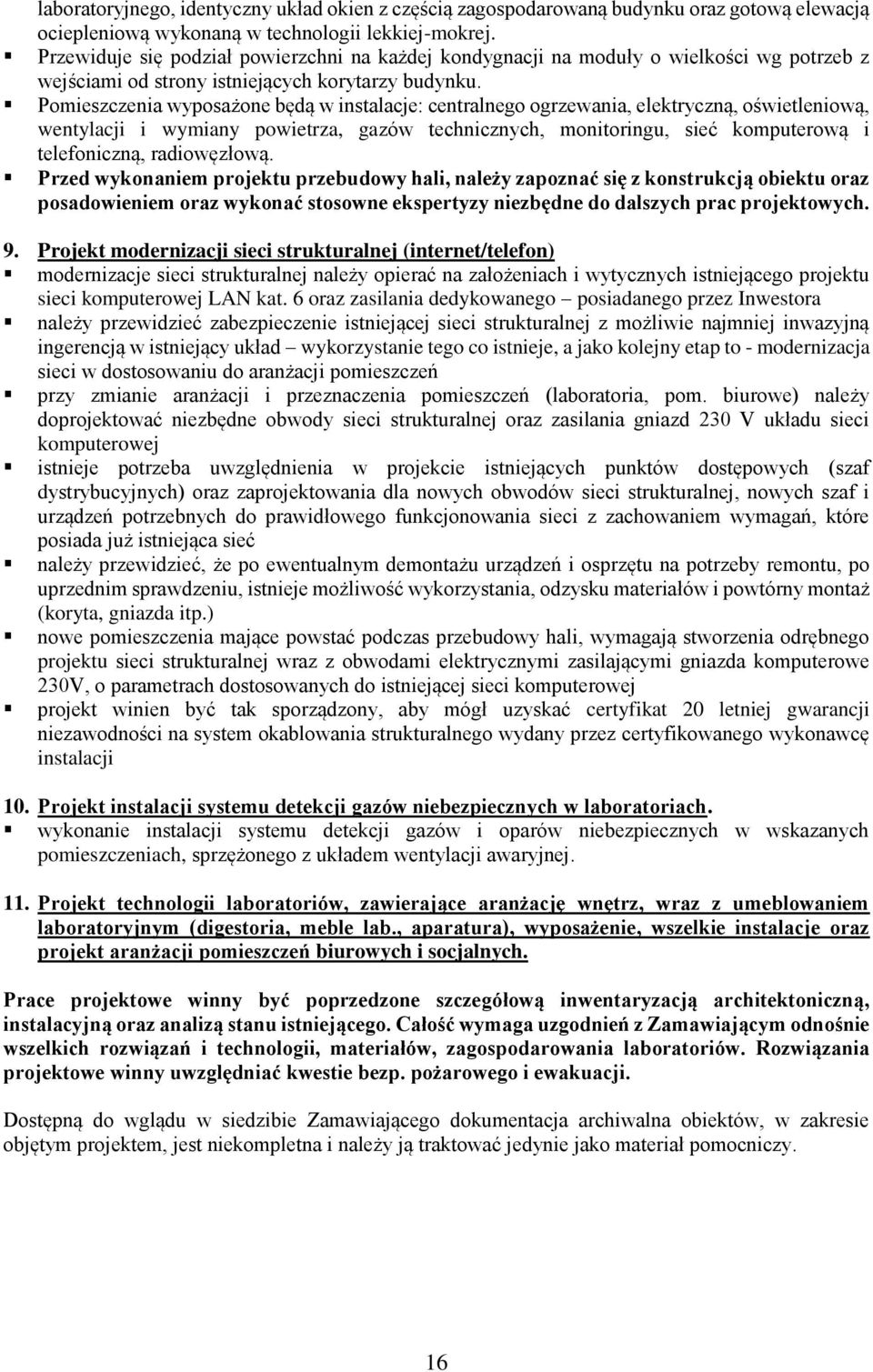

16 laboratoryjnego, identyczny układ okien z częścią zagospodarowaną budynku oraz gotową elewacją ociepleniową wykonaną w technologii lekkiej-mokrej. Przewiduje się podział powierzchni na każdej kondygnacji na moduły o wielkości wg potrzeb z wejściami od strony istniejących korytarzy budynku. Pomieszczenia wyposażone będą w instalacje: centralnego ogrzewania, elektryczną, oświetleniową, wentylacji i wymiany powietrza, gazów technicznych, monitoringu, sieć komputerową i telefoniczną, radiowęzłową. Przed wykonaniem projektu przebudowy hali, należy zapoznać się z konstrukcją obiektu oraz posadowieniem oraz wykonać stosowne ekspertyzy niezbędne do dalszych prac projektowych. 9. Projekt modernizacji sieci strukturalnej (internet/telefon) modernizacje sieci strukturalnej należy opierać na założeniach i wytycznych istniejącego projektu sieci komputerowej LAN kat. 6 oraz zasilania dedykowanego posiadanego przez Inwestora należy przewidzieć zabezpieczenie istniejącej sieci strukturalnej z możliwie najmniej inwazyjną ingerencją w istniejący układ wykorzystanie tego co istnieje, a jako kolejny etap to - modernizacja sieci w dostosowaniu do aranżacji pomieszczeń przy zmianie aranżacji i przeznaczenia pomieszczeń (laboratoria, pom. biurowe) należy doprojektować niezbędne obwody sieci strukturalnej oraz zasilania gniazd 230 V układu sieci komputerowej istnieje potrzeba uwzględnienia w projekcie istniejących punktów dostępowych (szaf dystrybucyjnych) oraz zaprojektowania dla nowych obwodów sieci strukturalnej, nowych szaf i urządzeń potrzebnych do prawidłowego funkcjonowania sieci z zachowaniem wymagań, które posiada już istniejąca sieć należy przewidzieć, że po ewentualnym demontażu urządzeń i osprzętu na potrzeby remontu, po uprzednim sprawdzeniu, istnieje możliwość wykorzystania, odzysku materiałów i powtórny montaż (koryta, gniazda itp.) nowe pomieszczenia mające powstać podczas przebudowy hali, wymagają stworzenia odrębnego projektu sieci strukturalnej wraz z obwodami elektrycznymi zasilającymi gniazda komputerowe 230V, o parametrach dostosowanych do istniejącej sieci komputerowej projekt winien być tak sporządzony, aby mógł uzyskać certyfikat 20 letniej gwarancji niezawodności na system okablowania strukturalnego wydany przez certyfikowanego wykonawcę instalacji 10. Projekt instalacji systemu detekcji gazów niebezpiecznych w laboratoriach. wykonanie instalacji systemu detekcji gazów i oparów niebezpiecznych w wskazanych pomieszczeniach, sprzężonego z układem wentylacji awaryjnej. 11. Projekt technologii laboratoriów, zawierające aranżację wnętrz, wraz z umeblowaniem laboratoryjnym (digestoria, meble lab., aparatura), wyposażenie, wszelkie instalacje oraz projekt aranżacji pomieszczeń biurowych i socjalnych. Prace projektowe winny być poprzedzone szczegółową inwentaryzacją architektoniczną, instalacyjną oraz analizą stanu istniejącego. Całość wymaga uzgodnień z Zamawiającym odnośnie wszelkich rozwiązań i technologii, materiałów, zagospodarowania laboratoriów. Rozwiązania projektowe winny uwzględniać kwestie bezp. pożarowego i ewakuacji. Dostępną do wglądu w siedzibie Zamawiającego dokumentacja archiwalna obiektów, w zakresie objętym projektem, jest niekompletna i należy ją traktować jedynie jako materiał pomocniczy. 16
