PROGRAM FUNKCJONALNO-UŻYTKOWY

Transkrypt

1 PROGRAM FUNKCJONALNO-UŻYTKOWY ZAMAWIAJĄCY: Komenda Miejska Państwowej Straży Pożarnej w Mysłowicach Polskiej Akademii Nauk w Krakowie ul. Strażacka 7, Mysłowice NAZWA ZAMÓWIENIA: Termomodernizacja dwóch budynków Komendy Miejskiej Straży Pożarnej w Mysłowicach ADRES INWESTYCJI: ul. Strażacka 7, Mysłowice NAZWA ZAMÓWIENIA: Dotyczy robot instalacyjnych dla budynku magazynowogarażowego KOD ZAMÓWIENIA: CPV Instalacja centralnego ogrzewania CPV Kolektory słoneczne do produkcji ciepła CPV Roboty instalacyjne hydrauliczne Opracowali: Bartłomiej STACHNIAK Mysłowice, czerwiec 2015

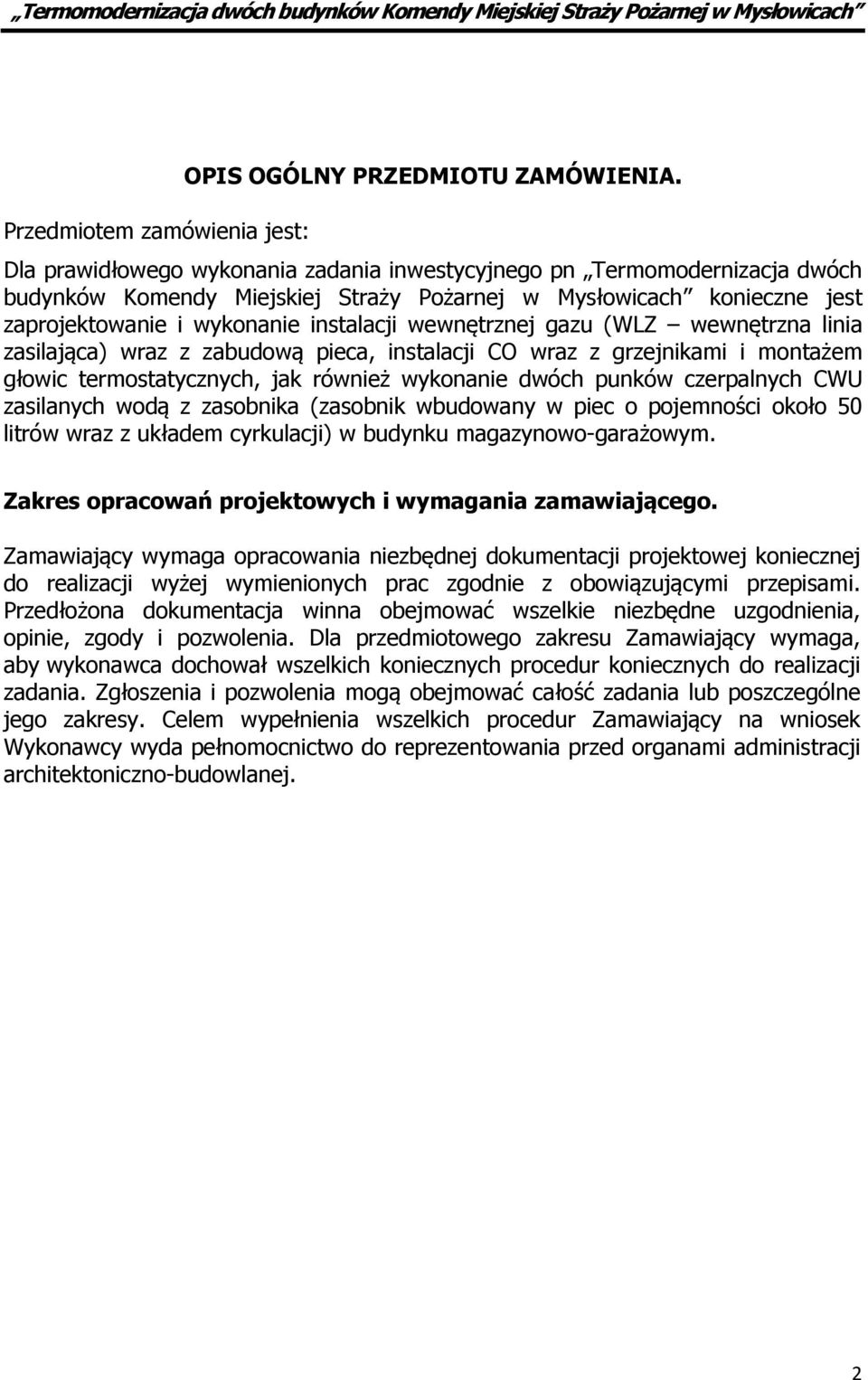

2 Przedmiotem zamówienia jest: OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA. Dla prawidłowego wykonania zadania inwestycyjnego pn Termomodernizacja dwóch budynków Komendy Miejskiej Straży Pożarnej w Mysłowicach konieczne jest zaprojektowanie i wykonanie instalacji wewnętrznej gazu (WLZ wewnętrzna linia zasilająca) wraz z zabudową pieca, instalacji CO wraz z grzejnikami i montażem głowic termostatycznych, jak również wykonanie dwóch punków czerpalnych CWU zasilanych wodą z zasobnika (zasobnik wbudowany w piec o pojemności około 50 litrów wraz z układem cyrkulacji) w budynku magazynowo-garażowym. Zakres opracowań projektowych i wymagania zamawiającego. Zamawiający wymaga opracowania niezbędnej dokumentacji projektowej koniecznej do realizacji wyżej wymienionych prac zgodnie z obowiązującymi przepisami. Przedłożona dokumentacja winna obejmować wszelkie niezbędne uzgodnienia, opinie, zgody i pozwolenia. Dla przedmiotowego zakresu Zamawiający wymaga, aby wykonawca dochował wszelkich koniecznych procedur koniecznych do realizacji zadania. Zgłoszenia i pozwolenia mogą obejmować całość zadania lub poszczególne jego zakresy. Celem wypełnienia wszelkich procedur Zamawiający na wniosek Wykonawcy wyda pełnomocnictwo do reprezentowania przed organami administracji architektoniczno-budowlanej. 2

3 Zakres prac i koniecznych opracowań. Zakres prac oraz koniecznych opracowań: Wykonanie dokumentacji projektowych i uzyskanie akceptacji zamawiającego Uzyskanie w imieniu zamawiającego pozwolenia na budowę Wykonanie zakresu prac w oparciu o uzyskane pozwolenie Dodatkowo zamawiający oczekuje przedstawienia przez wykonawcę przed przystąpieniem do prac projektowych i budowlanych przedstawienia: projektu organizacji robót wraz przedstawieniem zakresów koniecznych decyzji i zgłoszeń dla przedmiotowych zakresów projektu harmonogramu robót wraz kolejnością ich realizacji plan BIOZ dla zakresu realizowanych prac (BIOZ dostarczyć przed rozpoczęciem robót) Wszelkie opinie, zgłoszenia, decyzje, uzgodnienia, ekspertyzy, pomiary niezbędne do prawidłowego przeprowadzenia i zakończenia prac Wykonawca wykona we własnym zakresie i na własny koszt występując przed organami w imieniu Zamawiającego, działając na podstawie pisemnego upoważnienia. Wykonawca jest odpowiedzialny za prawidłowe zakwalifikowanie przedsięwzięcia w odniesieniu do procedur określonych w przepisach ustawy prawo budowlane z dnia 7 lipca 1994 roku (tekst jednolity: Dz. U. 2006rr 156 poz z późniejszymi zmianami). O wydanie i jego zakres Wykonawca wystąpi na piśmie do Zamawiającego. Przy opracowaniu w/w projektów należy stosować obowiązujące przepisy, a w szczególności Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 15 czerwca 2002 r.) oraz odpowiednie normy branżowe. Ustala się konieczność zaopiniowania każdego etapu prac projektowych z Zamawiającym. Uwaga! Wszelkie rozwiązania techniczne stanowiące kompletne rozwiązanie powinny Być zaprojektowane i wykonane jako rozwiązania jednego systemodawcy z zachowaniem reżimu technologicznego. Przed przystąpieniem do prac projektowych winien dokonać sprawdzenia możliwości realizacji zamierzenia projektowego we wskazanym pomieszczeniu. Zamawiający dopuszcza zmianę lokalizacji miejsca zainstalowania pieca dla systemu CO i CWU, jeżeli wykonawca zaproponuje inna lokalizacje i będzie ona w ocenie zamawiającego równoważna. Sam fakt wskazania/wystapienie o wykonanie instalacji kotła w innym pomieszczeniu nie zobowiązuje Zamawiającego do wyrażania zgody na zmianę lokalizacji urządzenia. 3

4 Przygotowana dokumentacja. Dokumentacja powinna zostać wykonana przez osoby posiadające stosowne uprawnienia w odpowiedniej branży w zakresie odpowiadającym jej zakresie opracowania. Osoby projektantów powinny posiadać aktualne zaświadczenie przynależności do okręgowej izby samorządu zawodowego. Zakres inwestycji dla której opracowano program funkcjonalno użytkowy obejmuje: Wykonanie dokumentacji projektowych w zakresie niezbędnym do prawidłowego wykonania robót budowlanych, uzyskania wymaganych prawem wszelkich uzgodnień, zgłoszeń i pozwoleń oraz wykonanie robót budowlanych i instalacyjnych związanych z przedmiotem zamówienia tj. wykonania instalacji gazu, CO i CWU w budynku magazynowo-garażowym. Na załączniku graficznym wskazano lokalizację pomieszczenie do lokalizacji kotła oraz wnioskowaną przez Zamawiającego lokalizacje szafki gazowej (zakres wg gestora sieci). Opis wraz z przewidzianym zakresem prac Opis stanu istniejącego. Budynek magazynowo-garażowy na dzień dzisiejszy nie posiada instalacji gazu, CO ani CWU. Ogrzewanie jest realizowane za pomocą grzejników elektrycznych. Budynek będzie oprócz zakresu wskazanego w niniejszym opracowaniu poddany będzie termomodernizacji dociepleniu ścian i dachu, wymianie stolarki drzwiowej i okiennej. Opis rodzaju i zakresu prac budowlanych Roboty przygotowawcze: W pierwszym etapie należy dokonać demontażu istniejących grzejników elektrycznych wraz z demontażem zasilania. W pomieszczeni dedykowanym pod montaż pieca należy przeprowadzić prace przygotowawcze związane z niezbędnym przygotowaniem doprowadzenia i odprowadzenia powietrza, przygotowaniem ścian i sufitów (wyrównanie i malowanie) oraz wyrównaniem powierzchni posadzki poprzez położenie płytek po uprzednim przygotowaniu podłoża. Wytrasować przebiegi tras instalacji, dokonać przekuć i montażu uchwytów wraz z zabezpieczeniem przejść za pomocą tulei ochronnych. Roboty instalacyjne: Wykonawca po przeprowadzeniu instalacji przez pomieszczenia jest zobowiązany do pozostawienia pomieszczeń przez które prowadził instalację w sposób niepogorszonym, a więc w zakresie przekuć i miejsc bruzdowania zobowiązany jest do odtworzenia nawierzchni oraz odtworzenia wykończenia ścian (płatkowanie, malowanie przy malowaniu wymagane jest przemalowanie całej ściany na której realizowane były prace). 4

5 Roboty odtworzeniowe: Wykonawca po przeprowadzeniu instalacji przez pomieszczenia jest zobowiązany do pozostawienia pomieszczeń przez które prowadził instalację w sposób niepogorszonym, a więc w zakresie przekuć i miejsc bruzdowania zobowiązany jest do odtworzenia nawierzchni oraz odtworzenia wykończenia ścian (płatkowanie, malowanie przy malowaniu wymagane jest przemalowanie całej ściany na której realizowane były prace). Dane techniczne i parametryczne: Kubatura powierzchni ogrzewanej 839 Ilość kondygnacji 2 Powierzchnia zabudowy 522 Powierzchnia użytkowania pomieszczeń ogrzewanych 246 Wymagania ogólne: Wszystkie prace prowadzone musza być zgodnie ze sztuka i wiedzą budowlana, obowiązującymi przepisami i Polskimi Normami. Wszelkie zabudowywane materiały muszą być nowe, posiadać atesty i aprobaty. Dokumentacja projektowa powinna zostać sporządzona przez osoby uprawnione posiadające stosowne uprawnienia zawodowe. Do odbiorów Wykonawca musi przedstawić kompletne atesty, zaświadczenia, certyfikaty i pomiary. Prace projektowe i wykonawcze należy prowadzić przy uwzględnieniu obowiązujących przepisów, a przede wszystkim: Ustawa Prawo Budowlane z dnia 7 lipca 1994r. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z dn. 15 czerwca 2002 roku) z późn. zmian., Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 poz.2072), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r.w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. z 2003r. Nr 169 poz.1650), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 5

6 czerwca 2003r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2003r.nr 121 poz.1138), Rozporządzenie Ministra Spraw Wewnętrznych i administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U.z 2003r.nr 121 poz.1137), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. W sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 80, poz. 563). 6
