Katalog urządzeń, które produkujemy:

Transkrypt

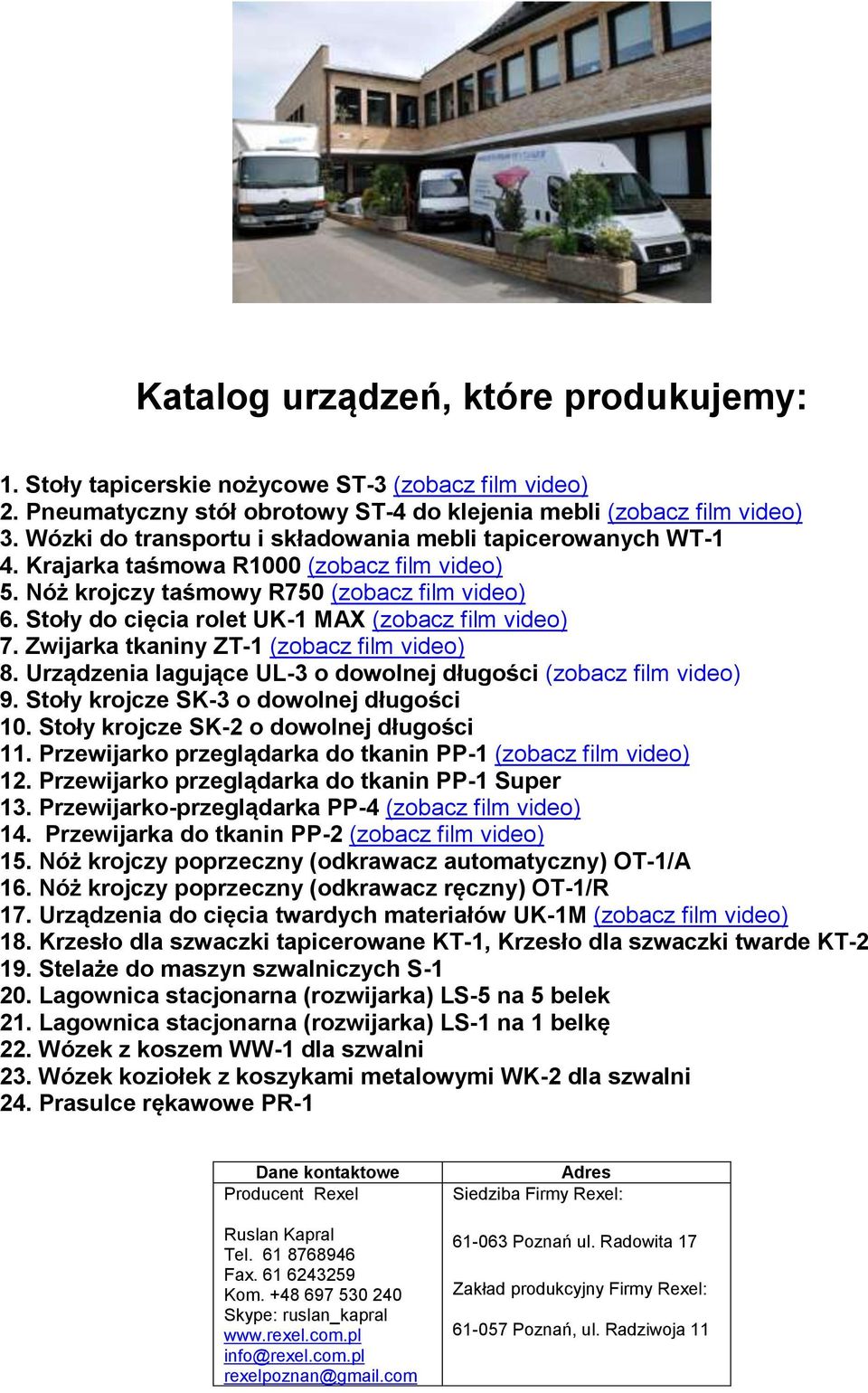

1 Katalog urządzeń, które produkujemy: 1. Stoły tapicerskie nożycowe ST-3 (zobacz film video) 2. Pneumatyczny stół obrotowy ST-4 do klejenia mebli (zobacz film video) 3. Wózki do transportu i składowania mebli tapicerowanych WT-1 4. Krajarka taśmowa R1000 (zobacz film video) 5. Nóż krojczy taśmowy R750 (zobacz film video) 6. Stoły do cięcia rolet UK-1 MAX (zobacz film video) 7. Zwijarka tkaniny ZT-1 (zobacz film video) 8. Urządzenia lagujące UL-3 o dowolnej długości (zobacz film video) 9. Stoły krojcze SK-3 o dowolnej długości 10. Stoły krojcze SK-2 o dowolnej długości 11. Przewijarko przeglądarka do tkanin PP-1 (zobacz film video) 12. Przewijarko przeglądarka do tkanin PP-1 Super 13. Przewijarko-przeglądarka PP-4 (zobacz film video) 14. Przewijarka do tkanin PP-2 (zobacz film video) 15. Nóż krojczy poprzeczny (odkrawacz automatyczny) OT-1/A 16. Nóż krojczy poprzeczny (odkrawacz ręczny) OT-1/R 17. Urządzenia do cięcia twardych materiałów UK-1M (zobacz film video) 18. Krzesło dla szwaczki tapicerowane KT-1, Krzesło dla szwaczki twarde KT Stelaże do maszyn szwalniczych S Lagownica stacjonarna (rozwijarka) LS-5 na 5 belek 21. Lagownica stacjonarna (rozwijarka) LS-1 na 1 belkę 22. Wózek z koszem WW-1 dla szwalni 23. Wózek koziołek z koszykami metalowymi WK-2 dla szwalni 24. Prasulce rękawowe PR-1 Dane kontaktowe Producent Rexel Ruslan Kapral Tel Fax Kom Skype: ruslan_kapral info@rexel.com.pl rexelpoznan@gmail.com Adres Siedziba Firmy Rexel: Poznań ul. Radowita 17 Zakład produkcyjny Firmy Rexel: Poznań, ul. Radziwoja 11

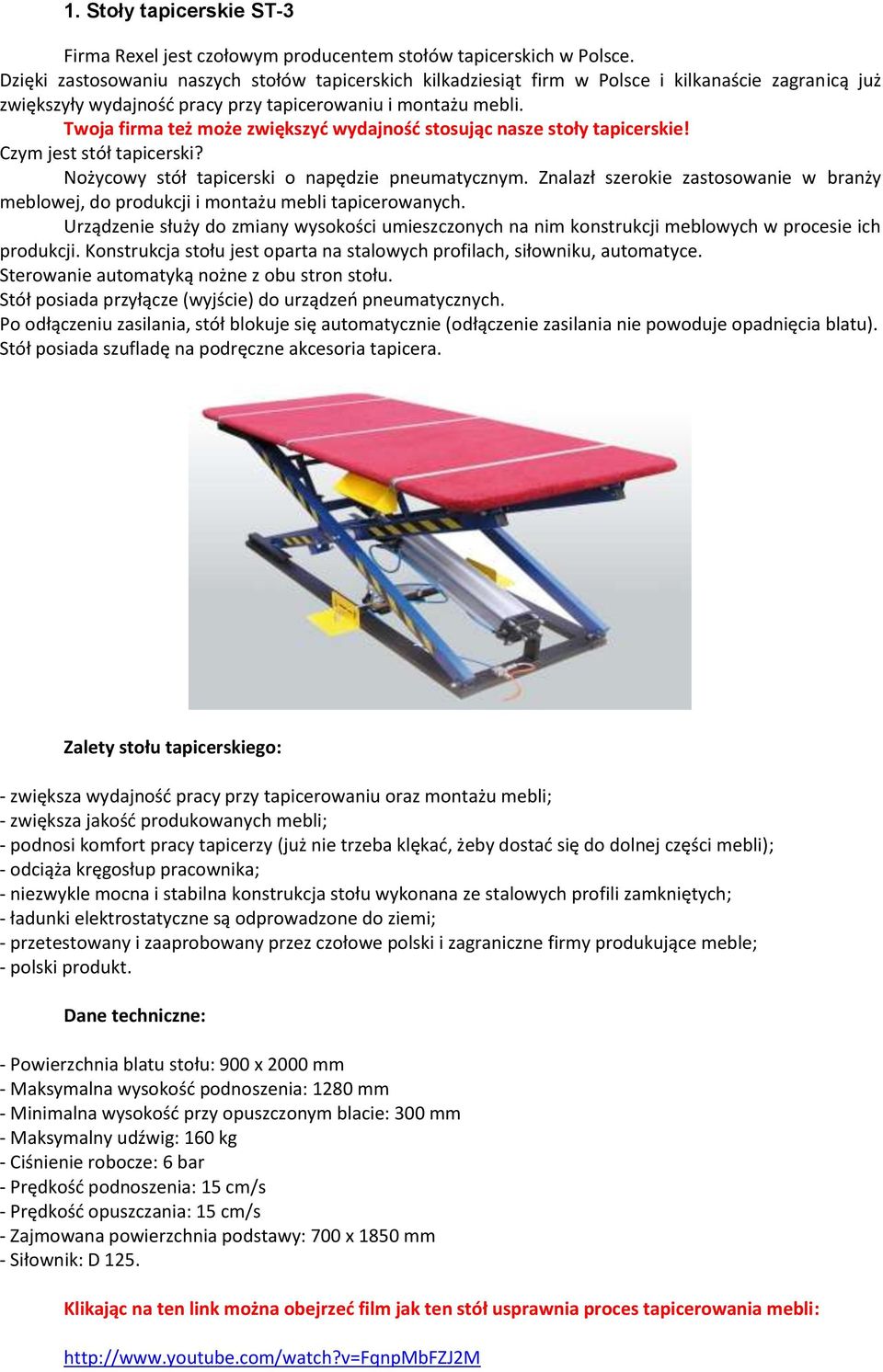

2 1. Stoły tapicerskie ST-3 Firma Rexel jest czołowym producentem stołów tapicerskich w Polsce. Dzięki zastosowaniu naszych stołów tapicerskich kilkadziesiąt firm w Polsce i kilkanaście zagranicą już zwiększyły wydajność pracy przy tapicerowaniu i montażu mebli. Twoja firma też może zwiększyć wydajność stosując nasze stoły tapicerskie! Czym jest stół tapicerski? Nożycowy stół tapicerski o napędzie pneumatycznym. Znalazł szerokie zastosowanie w branży meblowej, do produkcji i montażu mebli tapicerowanych. Urządzenie służy do zmiany wysokości umieszczonych na nim konstrukcji meblowych w procesie ich produkcji. Konstrukcja stołu jest oparta na stalowych profilach, siłowniku, automatyce. Sterowanie automatyką nożne z obu stron stołu. Stół posiada przyłącze (wyjście) do urządzeń pneumatycznych. Po odłączeniu zasilania, stół blokuje się automatycznie (odłączenie zasilania nie powoduje opadnięcia blatu). Stół posiada szufladę na podręczne akcesoria tapicera. Zalety stołu tapicerskiego: - zwiększa wydajność pracy przy tapicerowaniu oraz montażu mebli; - zwiększa jakość produkowanych mebli; - podnosi komfort pracy tapicerzy (już nie trzeba klękać, żeby dostać się do dolnej części mebli); - odciąża kręgosłup pracownika; - niezwykle mocna i stabilna konstrukcja stołu wykonana ze stalowych profili zamkniętych; - ładunki elektrostatyczne są odprowadzone do ziemi; - przetestowany i zaaprobowany przez czołowe polski i zagraniczne firmy produkujące meble; - polski produkt. - Powierzchnia blatu stołu: 900 x 2000 mm - Maksymalna wysokość podnoszenia: 1280 mm - Minimalna wysokość przy opuszczonym blacie: 300 mm - Maksymalny udźwig: 160 kg - Ciśnienie robocze: 6 bar - Prędkość podnoszenia: 15 cm/s - Prędkość opuszczania: 15 cm/s - Zajmowana powierzchnia podstawy: 700 x 1850 mm - Siłownik: D 125. Klikając na ten link można obejrzeć film jak ten stół usprawnia proces tapicerowania mebli:

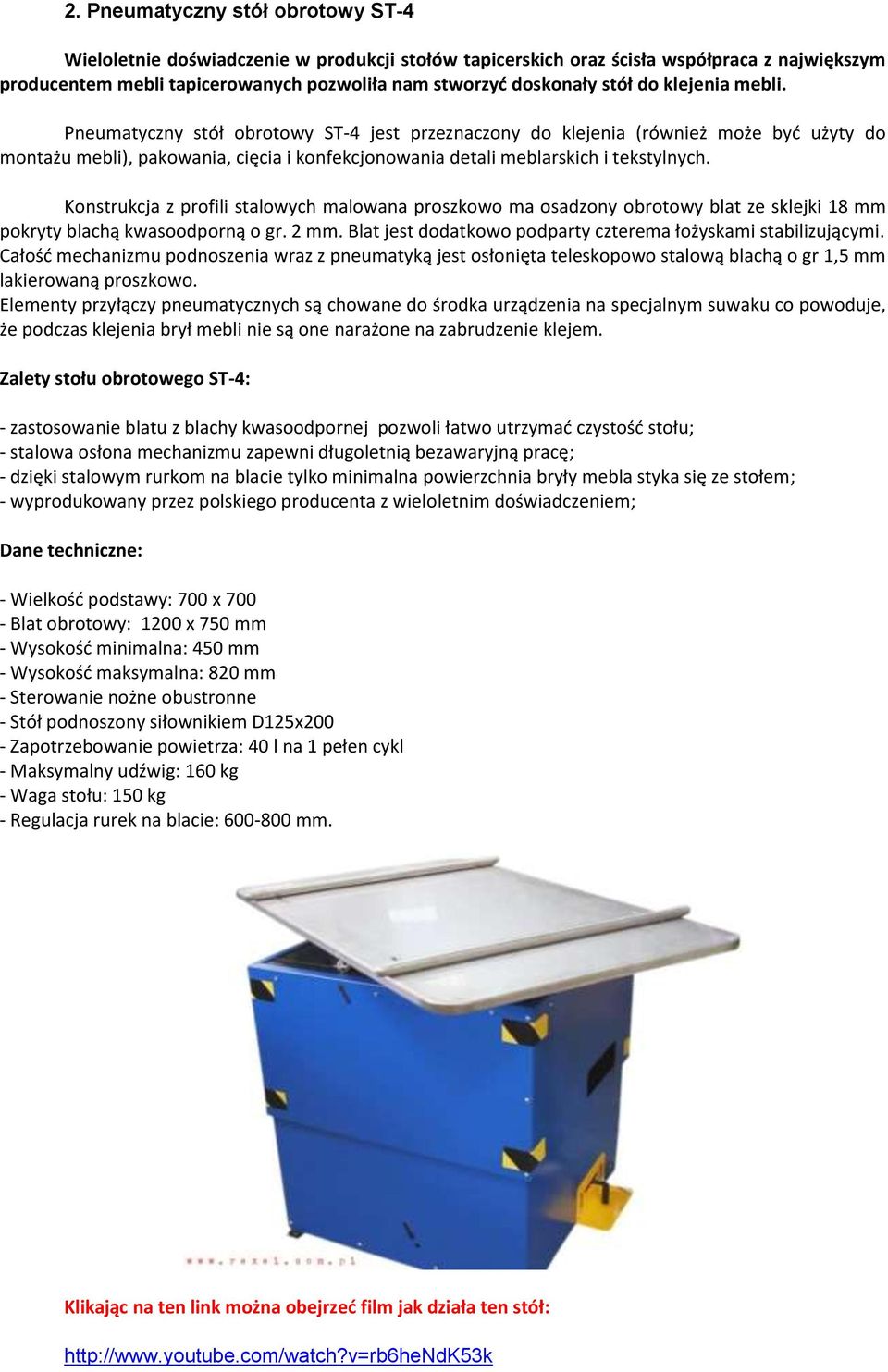

3 2. Pneumatyczny stół obrotowy ST-4 Wieloletnie doświadczenie w produkcji stołów tapicerskich oraz ścisła współpraca z największym producentem mebli tapicerowanych pozwoliła nam stworzyć doskonały stół do klejenia mebli. Pneumatyczny stół obrotowy ST-4 jest przeznaczony do klejenia (również może być użyty do montażu mebli), pakowania, cięcia i konfekcjonowania detali meblarskich i tekstylnych. Konstrukcja z profili stalowych malowana proszkowo ma osadzony obrotowy blat ze sklejki 18 mm pokryty blachą kwasoodporną o gr. 2 mm. Blat jest dodatkowo podparty czterema łożyskami stabilizującymi. Całość mechanizmu podnoszenia wraz z pneumatyką jest osłonięta teleskopowo stalową blachą o gr 1,5 mm lakierowaną proszkowo. Elementy przyłączy pneumatycznych są chowane do środka urządzenia na specjalnym suwaku co powoduje, że podczas klejenia brył mebli nie są one narażone na zabrudzenie klejem. Zalety stołu obrotowego ST-4: - zastosowanie blatu z blachy kwasoodpornej pozwoli łatwo utrzymać czystość stołu; - stalowa osłona mechanizmu zapewni długoletnią bezawaryjną pracę; - dzięki stalowym rurkom na blacie tylko minimalna powierzchnia bryły mebla styka się ze stołem; - wyprodukowany przez polskiego producenta z wieloletnim doświadczeniem; - Wielkość podstawy: 700 x Blat obrotowy: 1200 x 750 mm - Wysokość minimalna: 450 mm - Wysokość maksymalna: 820 mm - Sterowanie nożne obustronne - Stół podnoszony siłownikiem D125x200 - Zapotrzebowanie powietrza: 40 l na 1 pełen cykl - Maksymalny udźwig: 160 kg - Waga stołu: 150 kg - Regulacja rurek na blacie: mm. Klikając na ten link można obejrzeć film jak działa ten stół:

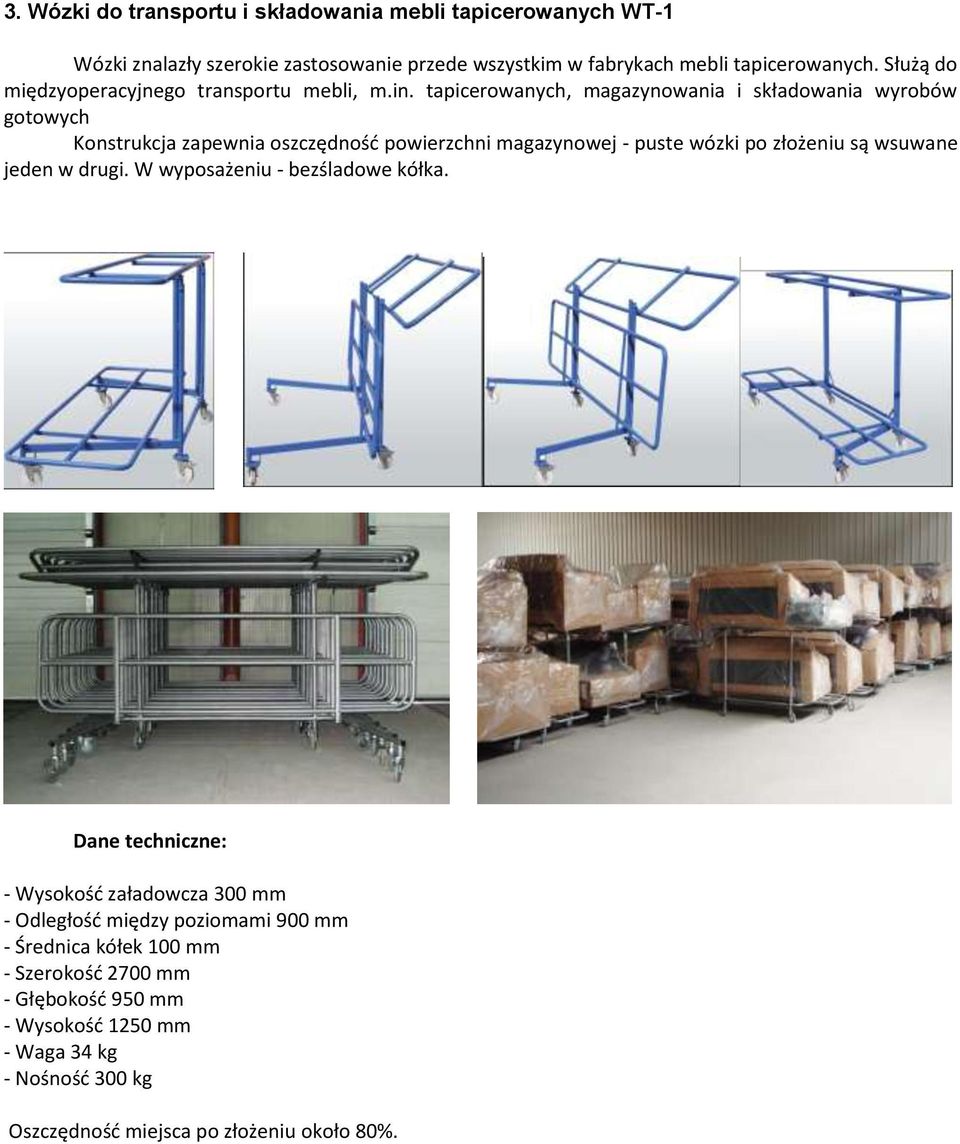

4 3. Wózki do transportu i składowania mebli tapicerowanych WT-1 Wózki znalazły szerokie zastosowanie przede wszystkim w fabrykach mebli tapicerowanych. Służą do międzyoperacyjnego transportu mebli, m.in. tapicerowanych, magazynowania i składowania wyrobów gotowych Konstrukcja zapewnia oszczędność powierzchni magazynowej - puste wózki po złożeniu są wsuwane jeden w drugi. W wyposażeniu - bezśladowe kółka. - Wysokość załadowcza 300 mm - Odległość między poziomami 900 mm - Średnica kółek 100 mm - Szerokość 2700 mm - Głębokość 950 mm - Wysokość 1250 mm - Waga 34 kg - Nośność 300 kg Oszczędność miejsca po złożeniu około 80%.

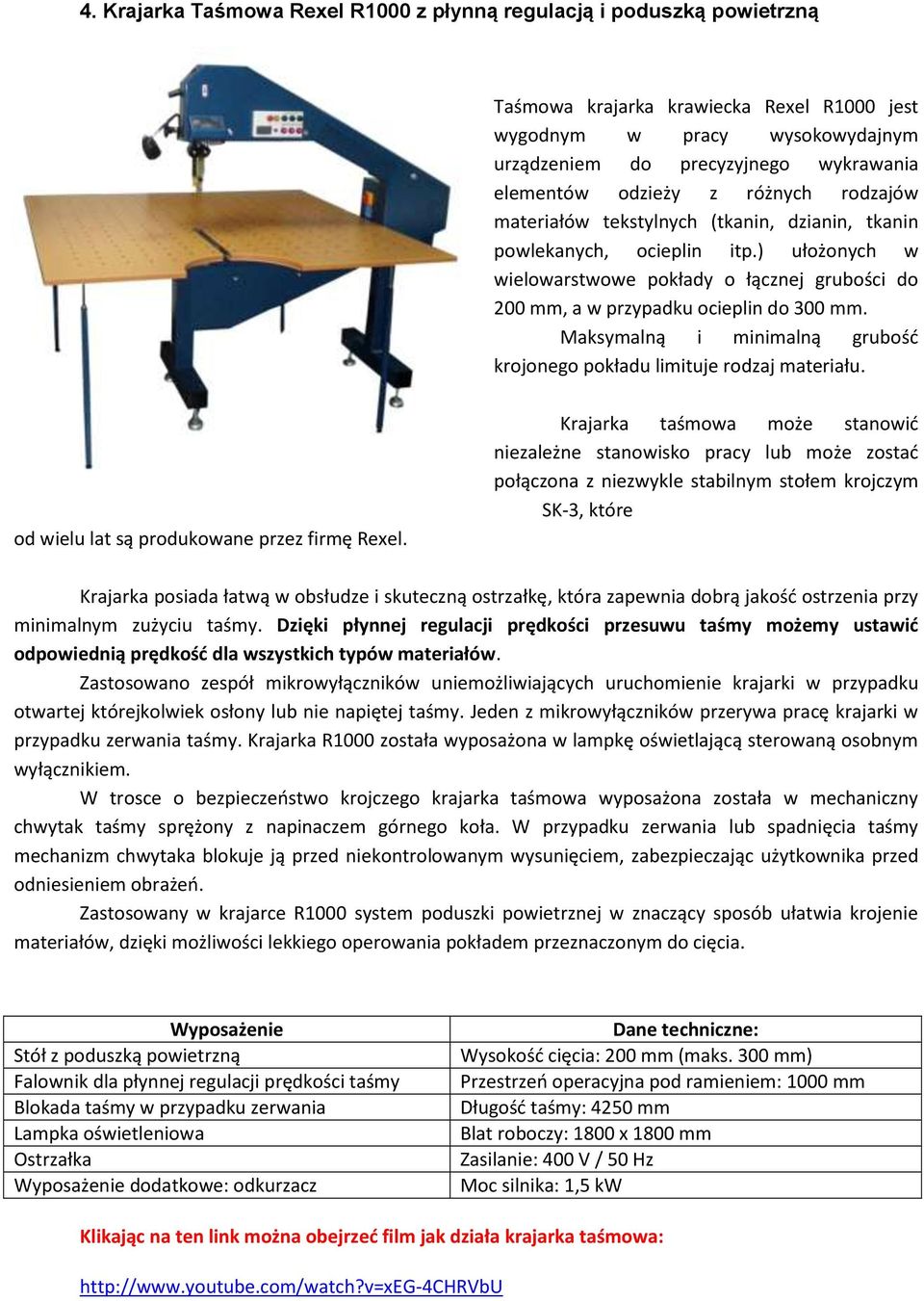

5 4. Krajarka Taśmowa Rexel R1000 z płynną regulacją i poduszką powietrzną Taśmowa krajarka krawiecka Rexel R1000 jest wygodnym w pracy wysokowydajnym urządzeniem do precyzyjnego wykrawania elementów odzieży z różnych rodzajów materiałów tekstylnych (tkanin, dzianin, tkanin powlekanych, ocieplin itp.) ułożonych w wielowarstwowe pokłady o łącznej grubości do 200 mm, a w przypadku ocieplin do 300 mm. Maksymalną i minimalną grubość krojonego pokładu limituje rodzaj materiału. od wielu lat są produkowane przez firmę Rexel. Krajarka taśmowa może stanowić niezależne stanowisko pracy lub może zostać połączona z niezwykle stabilnym stołem krojczym SK-3, które Krajarka posiada łatwą w obsłudze i skuteczną ostrzałkę, która zapewnia dobrą jakość ostrzenia przy minimalnym zużyciu taśmy. Dzięki płynnej regulacji prędkości przesuwu taśmy możemy ustawić odpowiednią prędkość dla wszystkich typów materiałów. Zastosowano zespół mikrowyłączników uniemożliwiających uruchomienie krajarki w przypadku otwartej którejkolwiek osłony lub nie napiętej taśmy. Jeden z mikrowyłączników przerywa pracę krajarki w przypadku zerwania taśmy. Krajarka R1000 została wyposażona w lampkę oświetlającą sterowaną osobnym wyłącznikiem. W trosce o bezpieczeństwo krojczego krajarka taśmowa wyposażona została w mechaniczny chwytak taśmy sprężony z napinaczem górnego koła. W przypadku zerwania lub spadnięcia taśmy mechanizm chwytaka blokuje ją przed niekontrolowanym wysunięciem, zabezpieczając użytkownika przed odniesieniem obrażeń. Zastosowany w krajarce R1000 system poduszki powietrznej w znaczący sposób ułatwia krojenie materiałów, dzięki możliwości lekkiego operowania pokładem przeznaczonym do cięcia. Wyposażenie Stół z poduszką powietrzną Falownik dla płynnej regulacji prędkości taśmy Blokada taśmy w przypadku zerwania Lampka oświetleniowa Ostrzałka Wyposażenie dodatkowe: odkurzacz Wysokość cięcia: 200 mm (maks. 300 mm) Przestrzeń operacyjna pod ramieniem: 1000 mm Długość taśmy: 4250 mm Blat roboczy: 1800 x 1800 mm Zasilanie: 400 V / 50 Hz Moc silnika: 1,5 kw Klikając na ten link można obejrzeć film jak działa krajarka taśmowa:

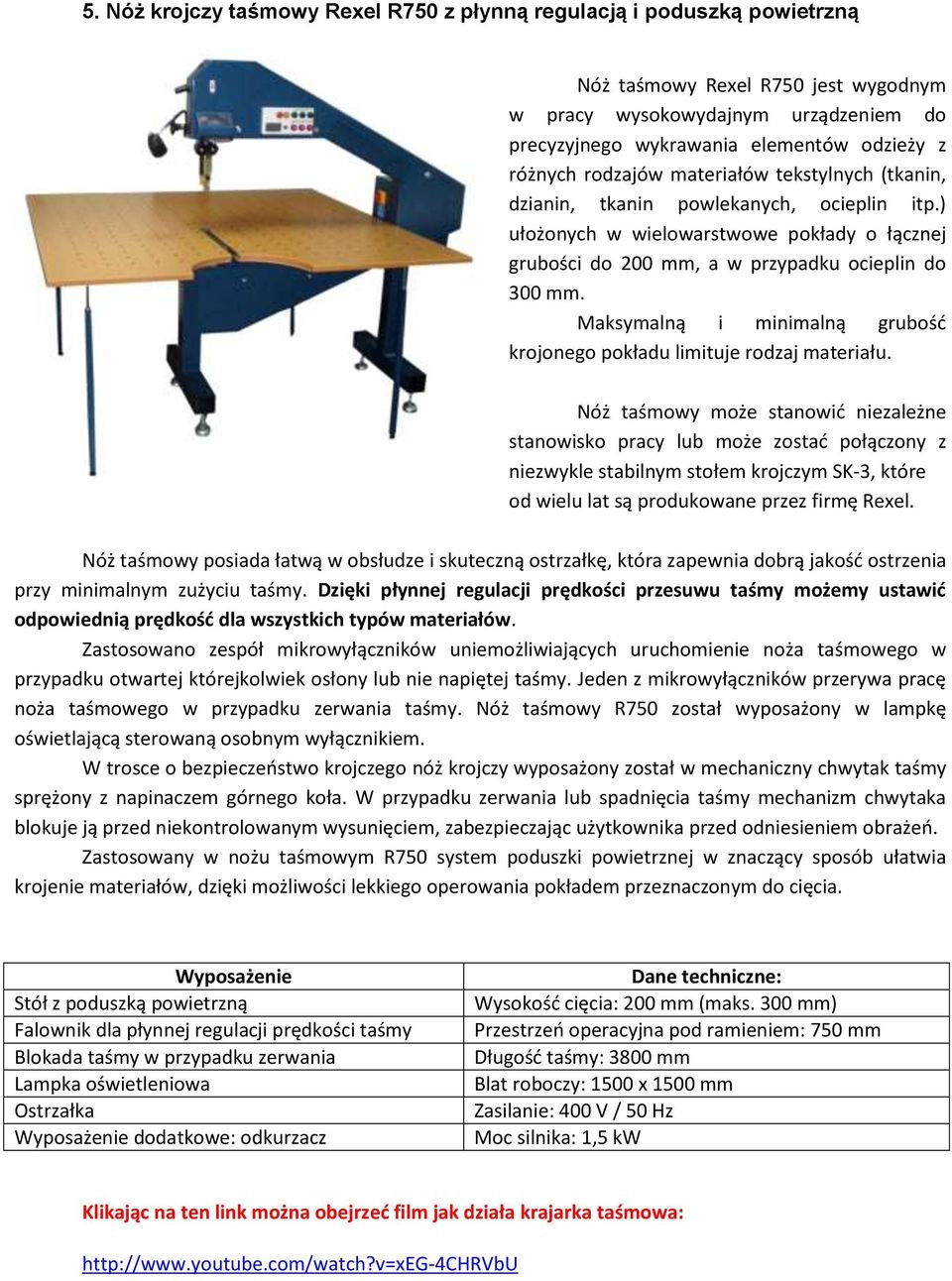

6 5. Nóż krojczy taśmowy Rexel R750 z płynną regulacją i poduszką powietrzną Nóż taśmowy Rexel R750 jest wygodnym w pracy wysokowydajnym urządzeniem do precyzyjnego wykrawania elementów odzieży z różnych rodzajów materiałów tekstylnych (tkanin, dzianin, tkanin powlekanych, ocieplin itp.) ułożonych w wielowarstwowe pokłady o łącznej grubości do 200 mm, a w przypadku ocieplin do 300 mm. Maksymalną i minimalną grubość krojonego pokładu limituje rodzaj materiału. Nóż taśmowy może stanowić niezależne stanowisko pracy lub może zostać połączony z niezwykle stabilnym stołem krojczym SK-3, które od wielu lat są produkowane przez firmę Rexel. Nóż taśmowy posiada łatwą w obsłudze i skuteczną ostrzałkę, która zapewnia dobrą jakość ostrzenia przy minimalnym zużyciu taśmy. Dzięki płynnej regulacji prędkości przesuwu taśmy możemy ustawić odpowiednią prędkość dla wszystkich typów materiałów. Zastosowano zespół mikrowyłączników uniemożliwiających uruchomienie noża taśmowego w przypadku otwartej którejkolwiek osłony lub nie napiętej taśmy. Jeden z mikrowyłączników przerywa pracę noża taśmowego w przypadku zerwania taśmy. Nóż taśmowy R750 został wyposażony w lampkę oświetlającą sterowaną osobnym wyłącznikiem. W trosce o bezpieczeństwo krojczego nóż krojczy wyposażony został w mechaniczny chwytak taśmy sprężony z napinaczem górnego koła. W przypadku zerwania lub spadnięcia taśmy mechanizm chwytaka blokuje ją przed niekontrolowanym wysunięciem, zabezpieczając użytkownika przed odniesieniem obrażeń. Zastosowany w nożu taśmowym R750 system poduszki powietrznej w znaczący sposób ułatwia krojenie materiałów, dzięki możliwości lekkiego operowania pokładem przeznaczonym do cięcia. Wyposażenie Stół z poduszką powietrzną Falownik dla płynnej regulacji prędkości taśmy Blokada taśmy w przypadku zerwania Lampka oświetleniowa Ostrzałka Wyposażenie dodatkowe: odkurzacz Wysokość cięcia: 200 mm (maks. 300 mm) Przestrzeń operacyjna pod ramieniem: 750 mm Długość taśmy: 3800 mm Blat roboczy: 1500 x 1500 mm Zasilanie: 400 V / 50 Hz Moc silnika: 1,5 kw Klikając na ten link można obejrzeć film jak działa krajarka taśmowa:

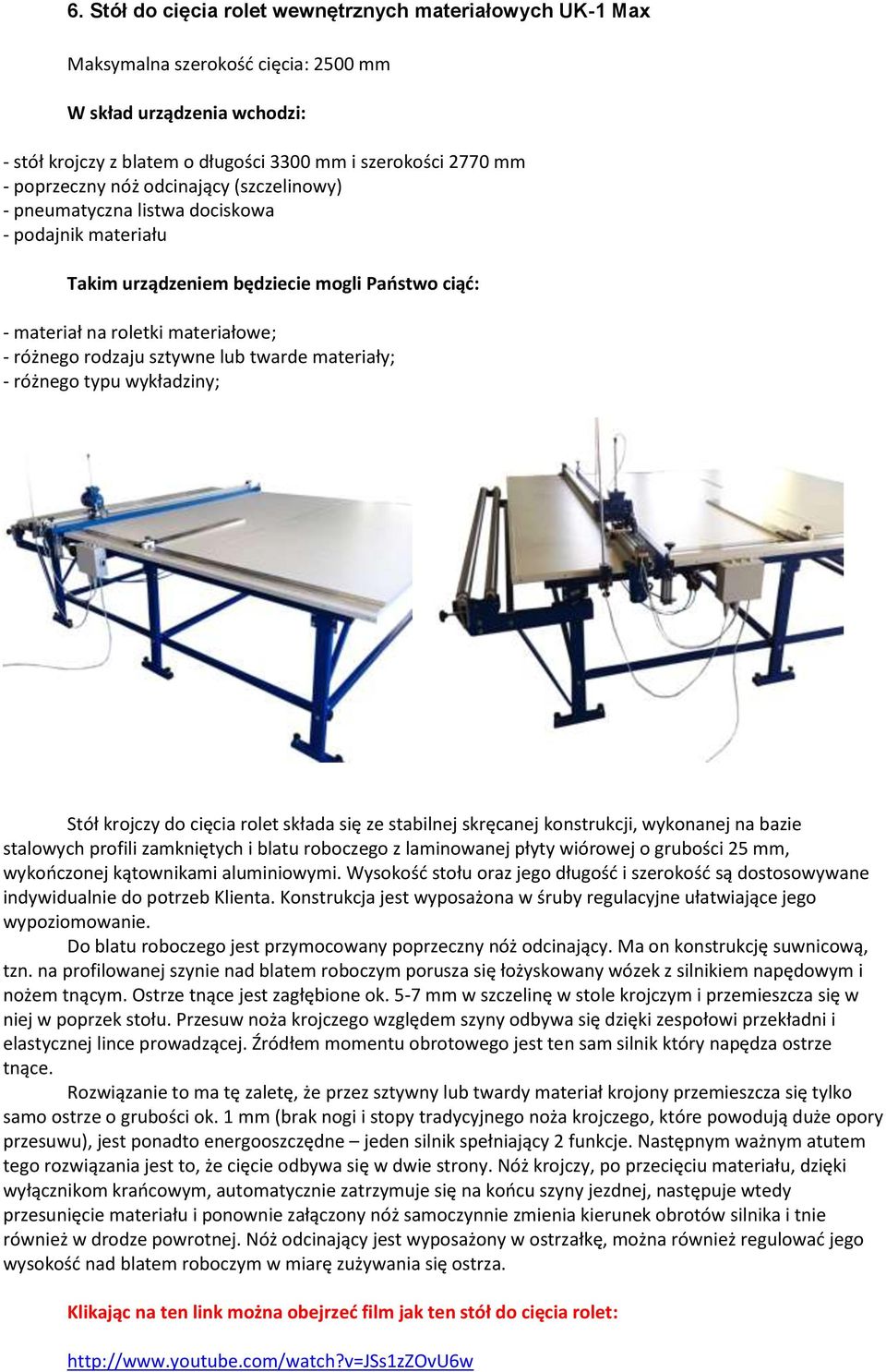

7 6. Stół do cięcia rolet wewnętrznych materiałowych UK-1 Max Maksymalna szerokość cięcia: 2500 mm W skład urządzenia wchodzi: - stół krojczy z blatem o długości 3300 mm i szerokości 2770 mm - poprzeczny nóż odcinający (szczelinowy) - pneumatyczna listwa dociskowa - podajnik materiału Takim urządzeniem będziecie mogli Państwo ciąć: - materiał na roletki materiałowe; - różnego rodzaju sztywne lub twarde materiały; - różnego typu wykładziny; Stół krojczy do cięcia rolet składa się ze stabilnej skręcanej konstrukcji, wykonanej na bazie stalowych profili zamkniętych i blatu roboczego z laminowanej płyty wiórowej o grubości 25 mm, wykończonej kątownikami aluminiowymi. Wysokość stołu oraz jego długość i szerokość są dostosowywane indywidualnie do potrzeb Klienta. Konstrukcja jest wyposażona w śruby regulacyjne ułatwiające jego wypoziomowanie. Do blatu roboczego jest przymocowany poprzeczny nóż odcinający. Ma on konstrukcję suwnicową, tzn. na profilowanej szynie nad blatem roboczym porusza się łożyskowany wózek z silnikiem napędowym i nożem tnącym. Ostrze tnące jest zagłębione ok. 5-7 mm w szczelinę w stole krojczym i przemieszcza się w niej w poprzek stołu. Przesuw noża krojczego względem szyny odbywa się dzięki zespołowi przekładni i elastycznej lince prowadzącej. Źródłem momentu obrotowego jest ten sam silnik który napędza ostrze tnące. Rozwiązanie to ma tę zaletę, że przez sztywny lub twardy materiał krojony przemieszcza się tylko samo ostrze o grubości ok. 1 mm (brak nogi i stopy tradycyjnego noża krojczego, które powodują duże opory przesuwu), jest ponadto energooszczędne jeden silnik spełniający 2 funkcje. Następnym ważnym atutem tego rozwiązania jest to, że cięcie odbywa się w dwie strony. Nóż krojczy, po przecięciu materiału, dzięki wyłącznikom krańcowym, automatycznie zatrzymuje się na końcu szyny jezdnej, następuje wtedy przesunięcie materiału i ponownie załączony nóż samoczynnie zmienia kierunek obrotów silnika i tnie również w drodze powrotnej. Nóż odcinający jest wyposażony w ostrzałkę, można również regulować jego wysokość nad blatem roboczym w miarę zużywania się ostrza. Klikając na ten link można obejrzeć film jak ten stół do cięcia rolet:

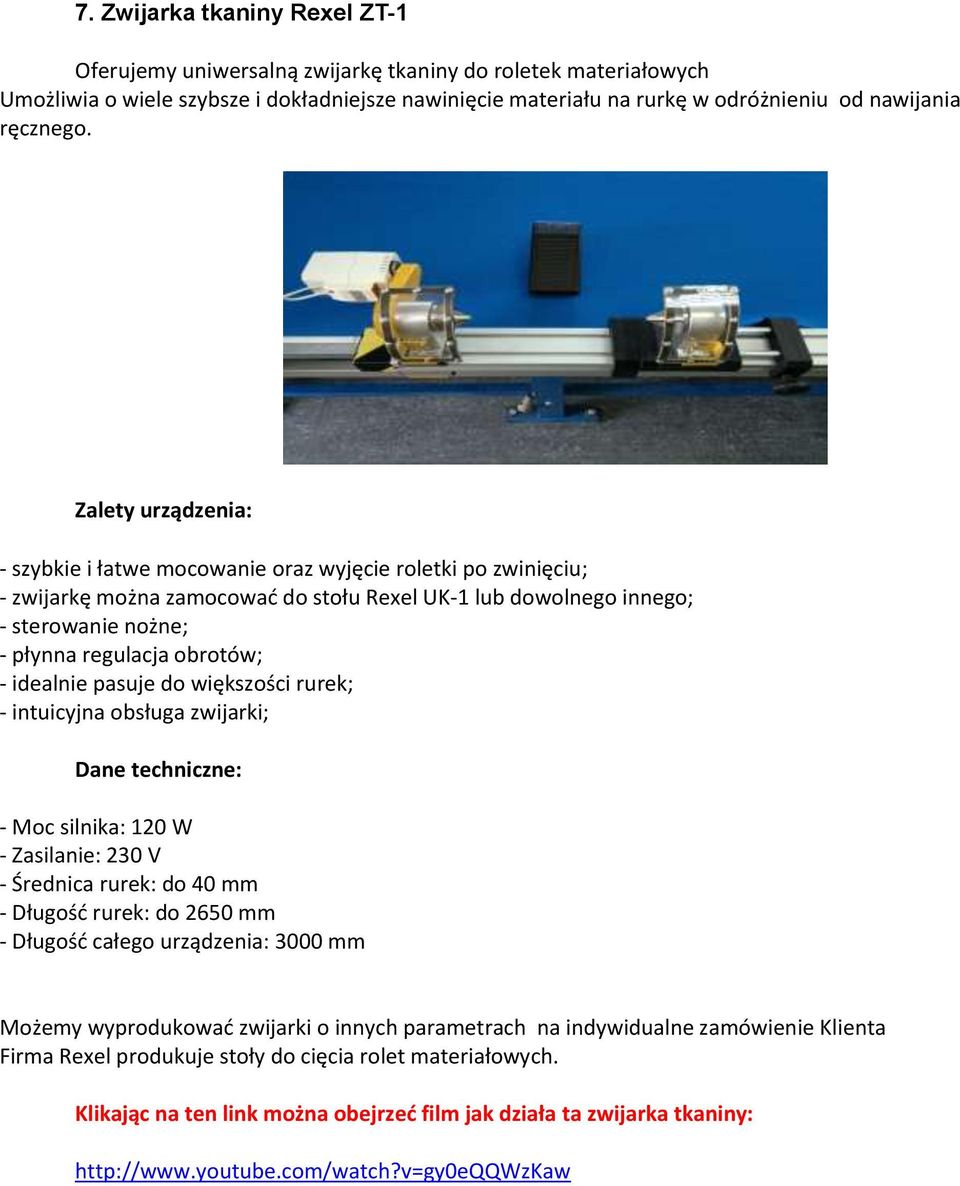

8 7. Zwijarka tkaniny Rexel ZT-1 Oferujemy uniwersalną zwijarkę tkaniny do roletek materiałowych Umożliwia o wiele szybsze i dokładniejsze nawinięcie materiału na rurkę w odróżnieniu od nawijania ręcznego. Zalety urządzenia: - szybkie i łatwe mocowanie oraz wyjęcie roletki po zwinięciu; - zwijarkę można zamocować do stołu Rexel UK-1 lub dowolnego innego; - sterowanie nożne; - płynna regulacja obrotów; - idealnie pasuje do większości rurek; - intuicyjna obsługa zwijarki; - Moc silnika: 120 W - Zasilanie: 230 V - Średnica rurek: do 40 mm - Długość rurek: do 2650 mm - Długość całego urządzenia: 3000 mm Możemy wyprodukować zwijarki o innych parametrach na indywidualne zamówienie Klienta Firma Rexel produkuje stoły do cięcia rolet materiałowych. Klikając na ten link można obejrzeć film jak działa ta zwijarka tkaniny:

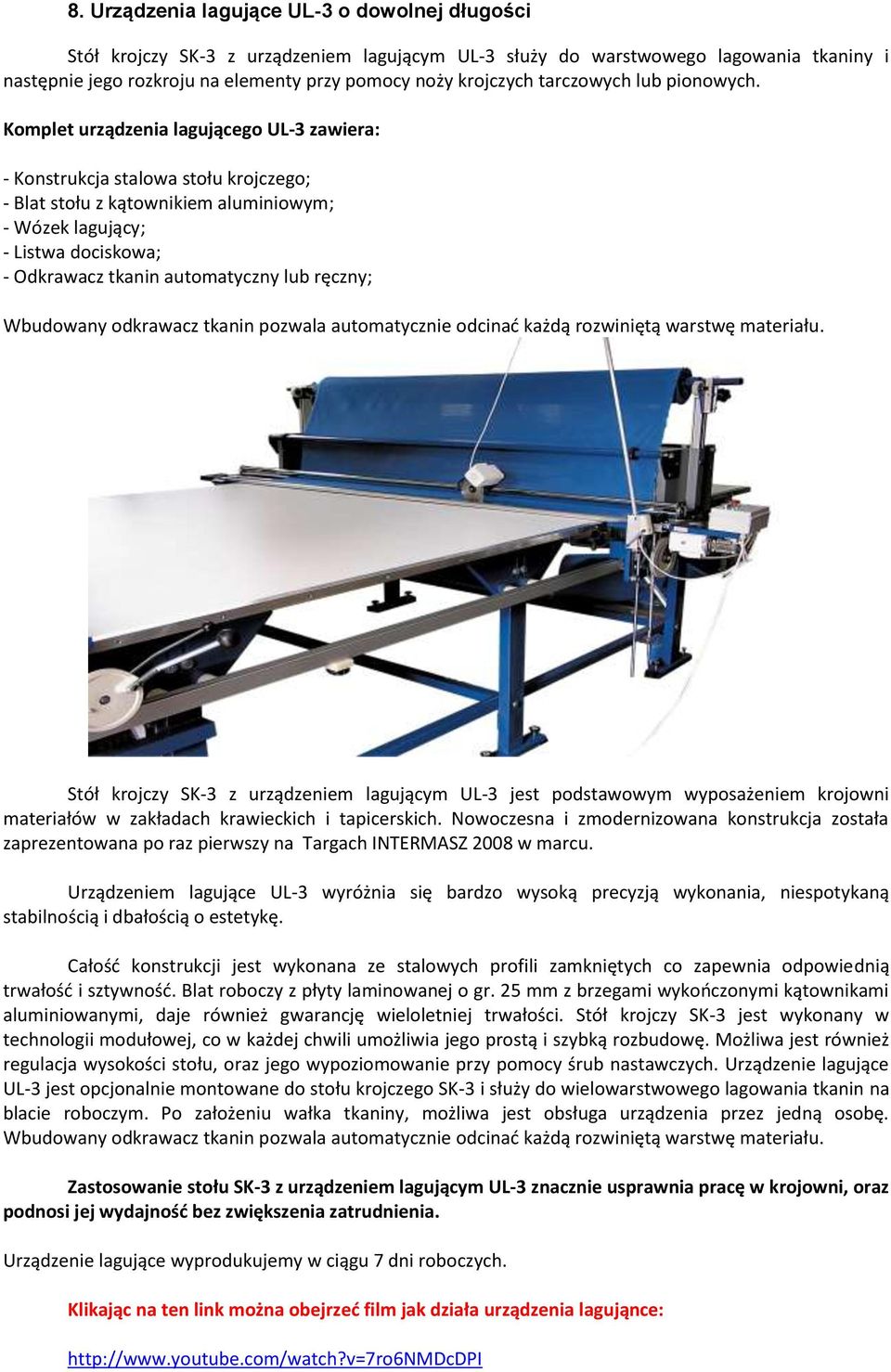

9 8. Urządzenia lagujące UL-3 o dowolnej długości Stół krojczy SK-3 z urządzeniem lagującym UL-3 służy do warstwowego lagowania tkaniny i następnie jego rozkroju na elementy przy pomocy noży krojczych tarczowych lub pionowych. Komplet urządzenia lagującego UL-3 zawiera: - Konstrukcja stalowa stołu krojczego; - Blat stołu z kątownikiem aluminiowym; - Wózek lagujący; - Listwa dociskowa; - Odkrawacz tkanin automatyczny lub ręczny; Wbudowany odkrawacz tkanin pozwala automatycznie odcinać każdą rozwiniętą warstwę materiału. Stół krojczy SK-3 z urządzeniem lagującym UL-3 jest podstawowym wyposażeniem krojowni materiałów w zakładach krawieckich i tapicerskich. Nowoczesna i zmodernizowana konstrukcja została zaprezentowana po raz pierwszy na Targach INTERMASZ 2008 w marcu. Urządzeniem lagujące UL-3 wyróżnia się bardzo wysoką precyzją wykonania, niespotykaną stabilnością i dbałością o estetykę. Całość konstrukcji jest wykonana ze stalowych profili zamkniętych co zapewnia odpowiednią trwałość i sztywność. Blat roboczy z płyty laminowanej o gr. 25 mm z brzegami wykończonymi kątownikami aluminiowanymi, daje również gwarancję wieloletniej trwałości. Stół krojczy SK-3 jest wykonany w technologii modułowej, co w każdej chwili umożliwia jego prostą i szybką rozbudowę. Możliwa jest również regulacja wysokości stołu, oraz jego wypoziomowanie przy pomocy śrub nastawczych. Urządzenie lagujące UL-3 jest opcjonalnie montowane do stołu krojczego SK-3 i służy do wielowarstwowego lagowania tkanin na blacie roboczym. Po założeniu wałka tkaniny, możliwa jest obsługa urządzenia przez jedną osobę. Wbudowany odkrawacz tkanin pozwala automatycznie odcinać każdą rozwiniętą warstwę materiału. Zastosowanie stołu SK-3 z urządzeniem lagującym UL-3 znacznie usprawnia pracę w krojowni, oraz podnosi jej wydajność bez zwiększenia zatrudnienia. Urządzenie lagujące wyprodukujemy w ciągu 7 dni roboczych. Klikając na ten link można obejrzeć film jak działa urządzenia lagująnce:

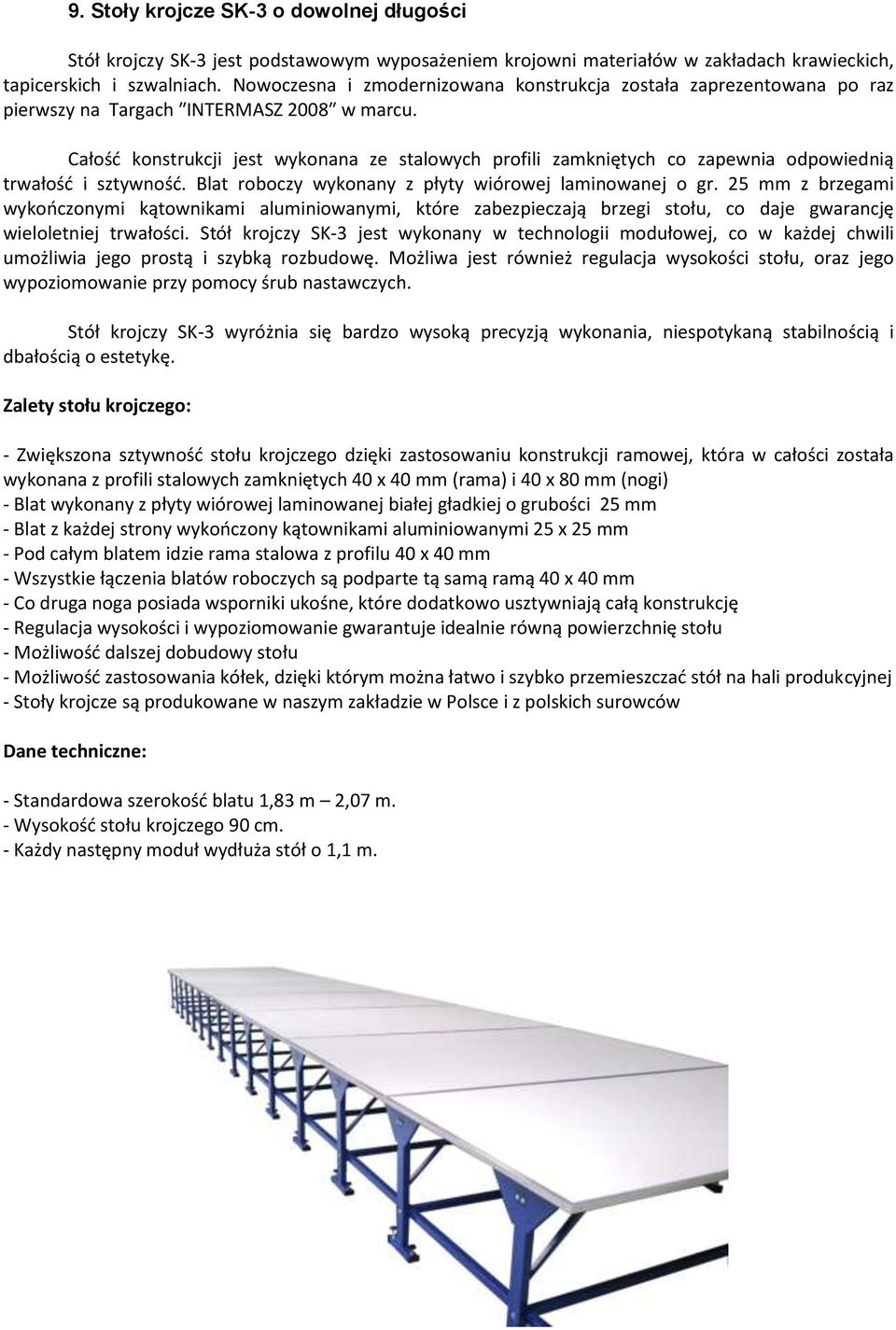

10 9. Stoły krojcze SK-3 o dowolnej długości Stół krojczy SK-3 jest podstawowym wyposażeniem krojowni materiałów w zakładach krawieckich, tapicerskich i szwalniach. Nowoczesna i zmodernizowana konstrukcja została zaprezentowana po raz pierwszy na Targach INTERMASZ 2008 w marcu. Całość konstrukcji jest wykonana ze stalowych profili zamkniętych co zapewnia odpowiednią trwałość i sztywność. Blat roboczy wykonany z płyty wiórowej laminowanej o gr. 25 mm z brzegami wykończonymi kątownikami aluminiowanymi, które zabezpieczają brzegi stołu, co daje gwarancję wieloletniej trwałości. Stół krojczy SK-3 jest wykonany w technologii modułowej, co w każdej chwili umożliwia jego prostą i szybką rozbudowę. Możliwa jest również regulacja wysokości stołu, oraz jego wypoziomowanie przy pomocy śrub nastawczych. Stół krojczy SK-3 wyróżnia się bardzo wysoką precyzją wykonania, niespotykaną stabilnością i dbałością o estetykę. Zalety stołu krojczego: - Zwiększona sztywność stołu krojczego dzięki zastosowaniu konstrukcji ramowej, która w całości została wykonana z profili stalowych zamkniętych 40 x 40 mm (rama) i 40 x 80 mm (nogi) - Blat wykonany z płyty wiórowej laminowanej białej gładkiej o grubości 25 mm - Blat z każdej strony wykończony kątownikami aluminiowanymi 25 x 25 mm - Pod całym blatem idzie rama stalowa z profilu 40 x 40 mm - Wszystkie łączenia blatów roboczych są podparte tą samą ramą 40 x 40 mm - Co druga noga posiada wsporniki ukośne, które dodatkowo usztywniają całą konstrukcję - Regulacja wysokości i wypoziomowanie gwarantuje idealnie równą powierzchnię stołu - Możliwość dalszej dobudowy stołu - Możliwość zastosowania kółek, dzięki którym można łatwo i szybko przemieszczać stół na hali produkcyjnej - Stoły krojcze są produkowane w naszym zakładzie w Polsce i z polskich surowców - Standardowa szerokość blatu 1,83 m 2,07 m. - Wysokość stołu krojczego 90 cm. - Każdy następny moduł wydłuża stół o 1,1 m.

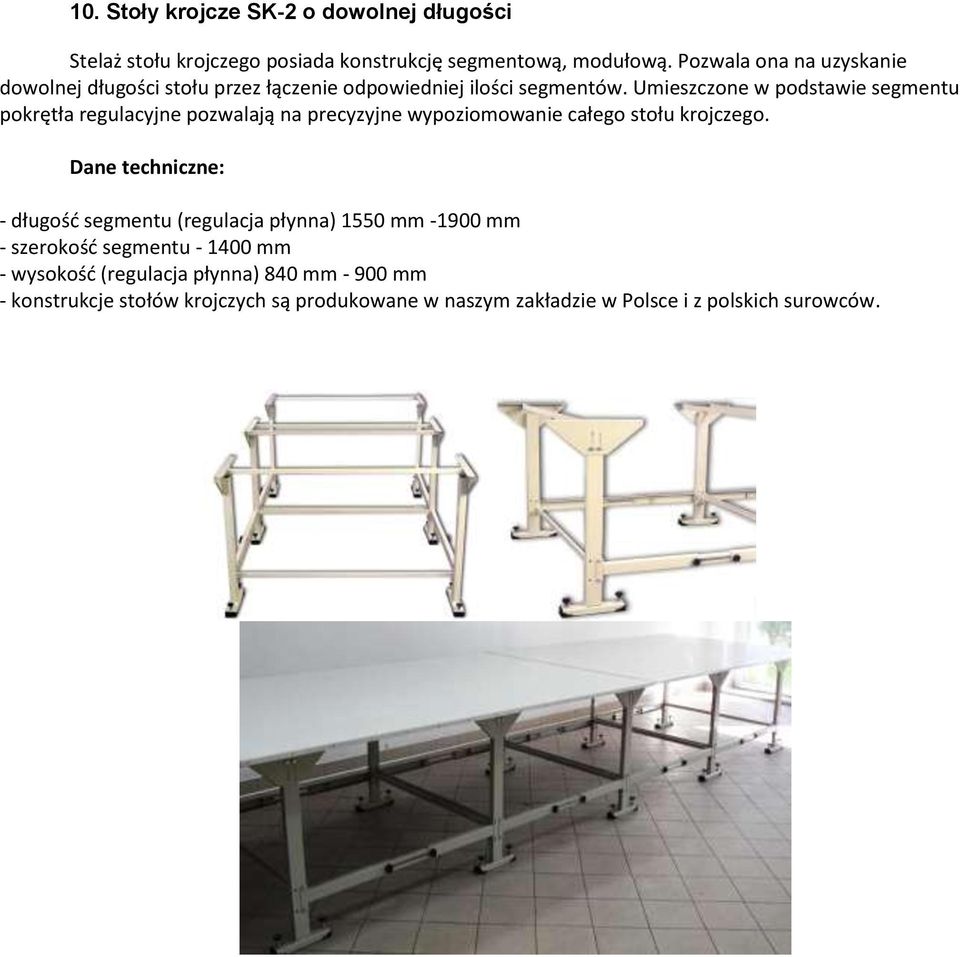

11 10. Stoły krojcze SK-2 o dowolnej długości Stelaż stołu krojczego posiada konstrukcję segmentową, modułową. Pozwala ona na uzyskanie dowolnej długości stołu przez łączenie odpowiedniej ilości segmentów. Umieszczone w podstawie segmentu pokrętła regulacyjne pozwalają na precyzyjne wypoziomowanie całego stołu krojczego. - długość segmentu (regulacja płynna) 1550 mm mm - szerokość segmentu mm - wysokość (regulacja płynna) 840 mm mm - konstrukcje stołów krojczych są produkowane w naszym zakładzie w Polsce i z polskich surowców.

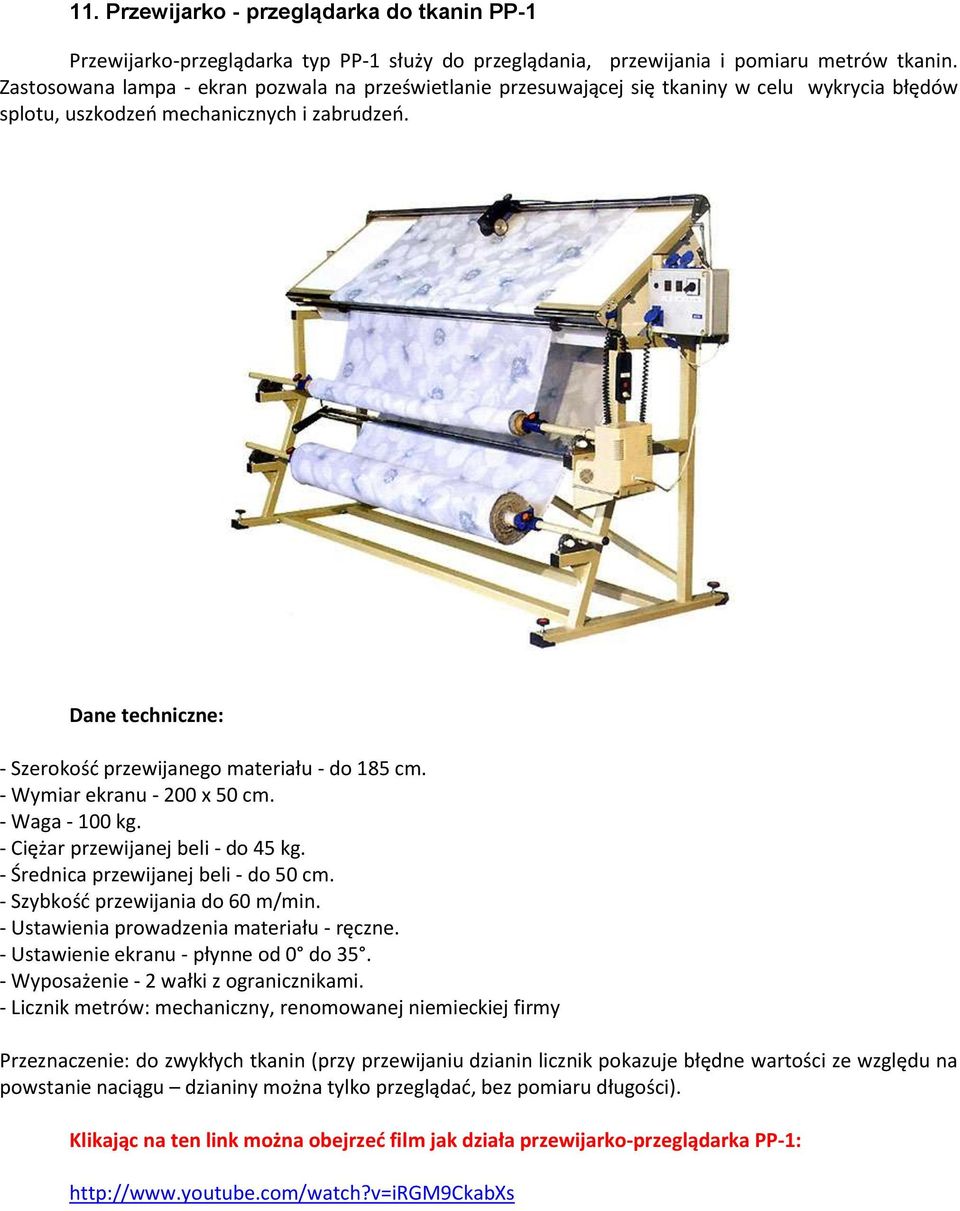

12 11. Przewijarko - przeglądarka do tkanin РР-1 Przewijarko-przeglądarka typ PP-1 służy do przeglądania, przewijania i pomiaru metrów tkanin. Zastosowana lampa - ekran pozwala na prześwietlanie przesuwającej się tkaniny w celu wykrycia błędów splotu, uszkodzeń mechanicznych i zabrudzeń. - Szerokość przewijanego materiału - do 185 cm. - Wymiar ekranu x 50 cm. - Waga kg. - Ciężar przewijanej beli - do 45 kg. - Średnica przewijanej beli - do 50 cm. - Szybkość przewijania do 60 m/min. - Ustawienia prowadzenia materiału - ręczne. - Ustawienie ekranu - płynne od 0 do Wyposażenie - 2 wałki z ogranicznikami. - Licznik metrów: mechaniczny, renomowanej niemieckiej firmy Przeznaczenie: do zwykłych tkanin (przy przewijaniu dzianin licznik pokazuje błędne wartości ze względu na powstanie naciągu dzianiny można tylko przeglądać, bez pomiaru długości). Klikając na ten link można obejrzeć film jak działa przewijarko-przeglądarka PP-1:

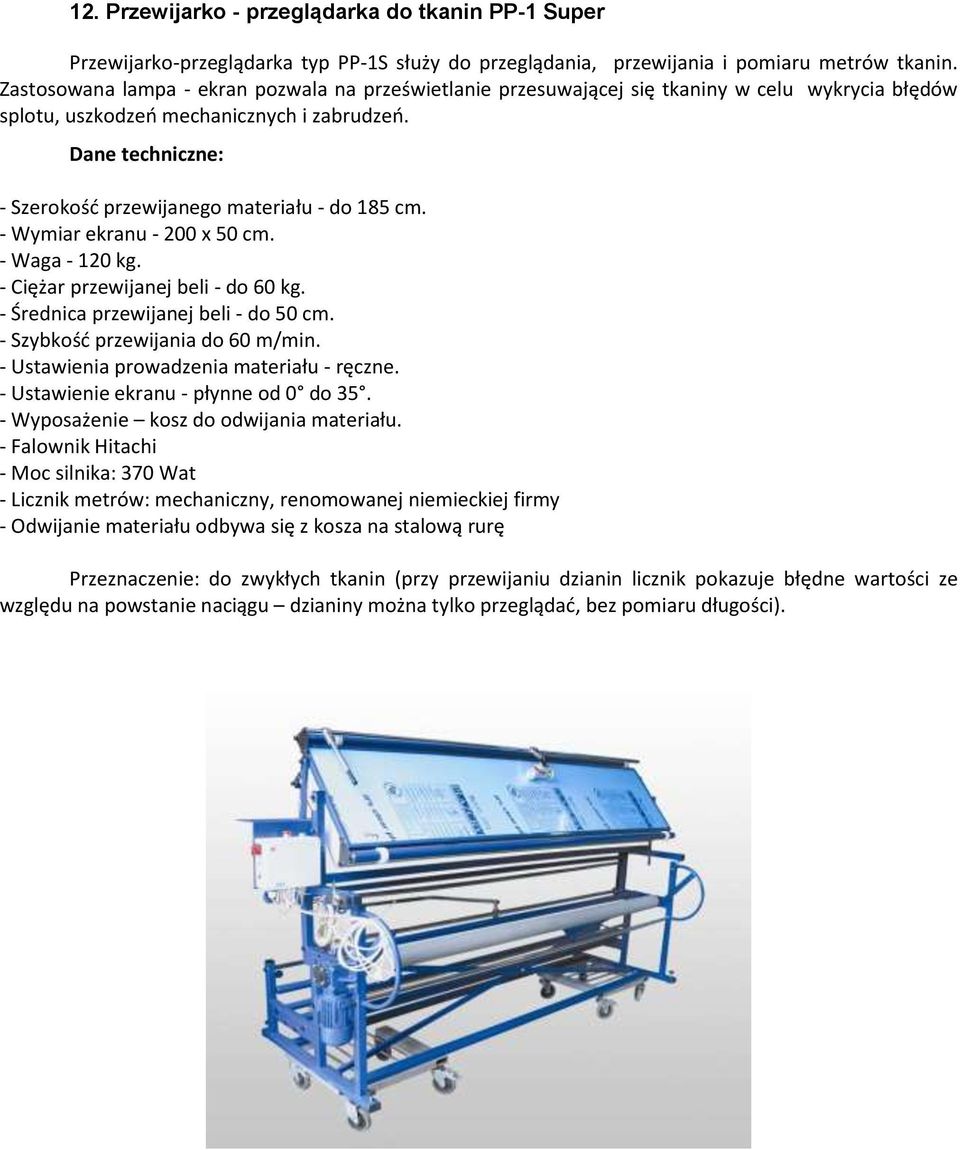

13 12. Przewijarko - przeglądarka do tkanin РР-1 Super Przewijarko-przeglądarka typ PP-1S służy do przeglądania, przewijania i pomiaru metrów tkanin. Zastosowana lampa - ekran pozwala na prześwietlanie przesuwającej się tkaniny w celu wykrycia błędów splotu, uszkodzeń mechanicznych i zabrudzeń. - Szerokość przewijanego materiału - do 185 cm. - Wymiar ekranu x 50 cm. - Waga kg. - Ciężar przewijanej beli - do 60 kg. - Średnica przewijanej beli - do 50 cm. - Szybkość przewijania do 60 m/min. - Ustawienia prowadzenia materiału - ręczne. - Ustawienie ekranu - płynne od 0 do Wyposażenie kosz do odwijania materiału. - Falownik Hitachi - Moc silnika: 370 Wat - Licznik metrów: mechaniczny, renomowanej niemieckiej firmy - Odwijanie materiału odbywa się z kosza na stalową rurę Przeznaczenie: do zwykłych tkanin (przy przewijaniu dzianin licznik pokazuje błędne wartości ze względu na powstanie naciągu dzianiny można tylko przeglądać, bez pomiaru długości).

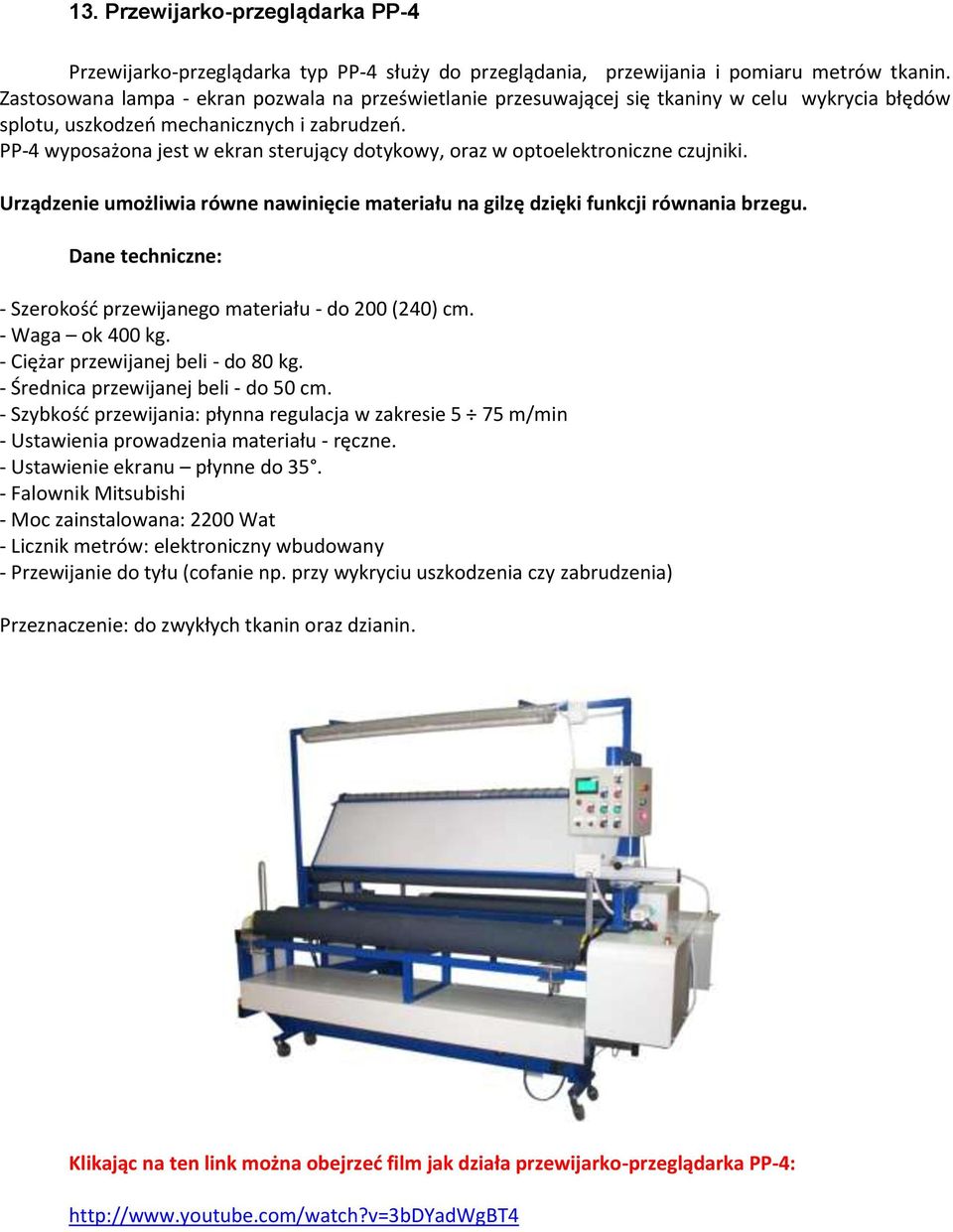

14 13. Przewijarko-przeglądarka PP-4 Przewijarko-przeglądarka typ PP-4 służy do przeglądania, przewijania i pomiaru metrów tkanin. Zastosowana lampa - ekran pozwala na prześwietlanie przesuwającej się tkaniny w celu wykrycia błędów splotu, uszkodzeń mechanicznych i zabrudzeń. PP-4 wyposażona jest w ekran sterujący dotykowy, oraz w optoelektroniczne czujniki. Urządzenie umożliwia równe nawinięcie materiału na gilzę dzięki funkcji równania brzegu. - Szerokość przewijanego materiału - do 200 (240) cm. - Waga ok 400 kg. - Ciężar przewijanej beli - do 80 kg. - Średnica przewijanej beli - do 50 cm. - Szybkość przewijania: płynna regulacja w zakresie 5 75 m/min - Ustawienia prowadzenia materiału - ręczne. - Ustawienie ekranu płynne do Falownik Mitsubishi - Moc zainstalowana: 2200 Wat - Licznik metrów: elektroniczny wbudowany - Przewijanie do tyłu (cofanie np. przy wykryciu uszkodzenia czy zabrudzenia) Przeznaczenie: do zwykłych tkanin oraz dzianin. Klikając na ten link można obejrzeć film jak działa przewijarko-przeglądarka PP-4:

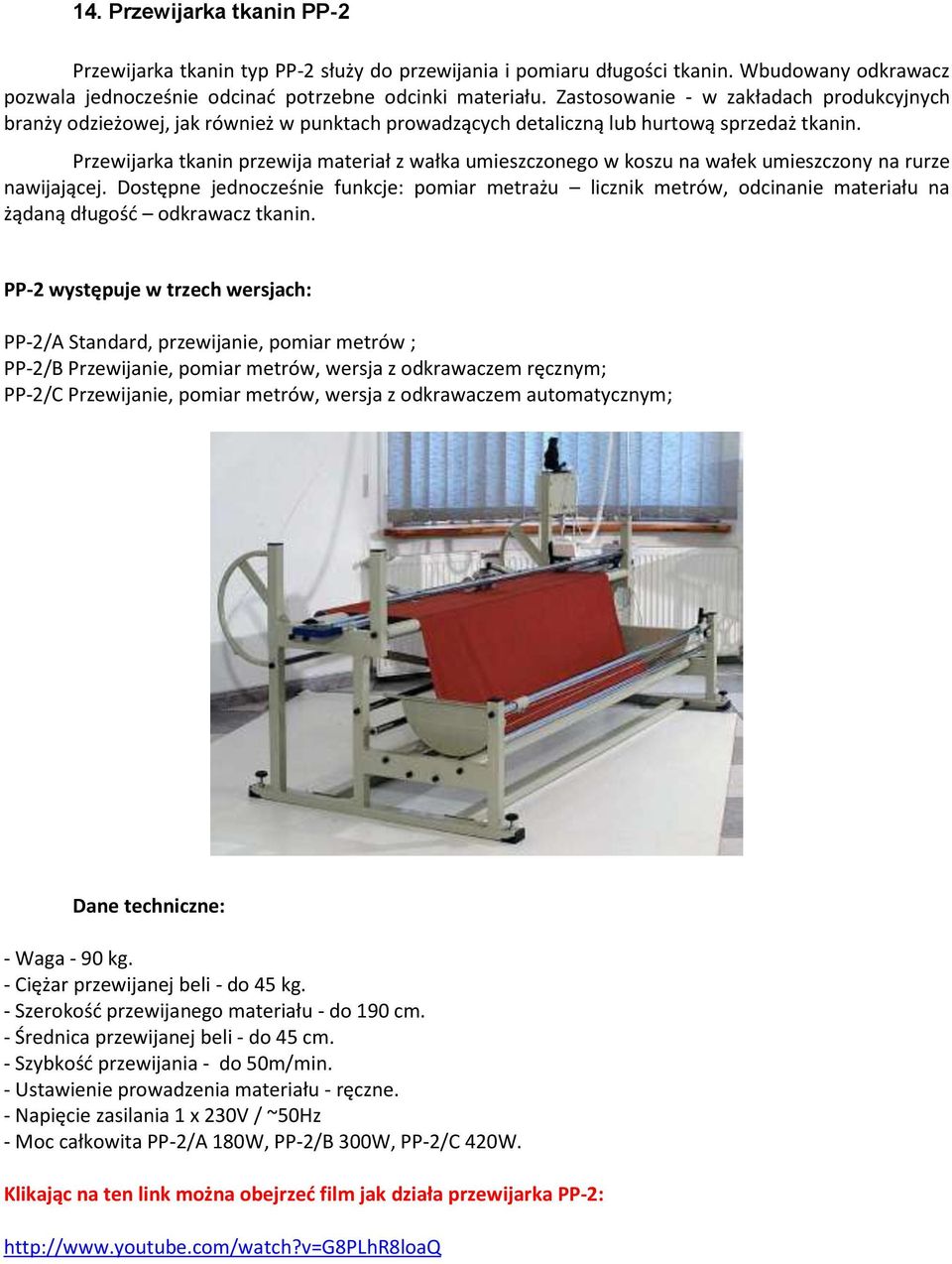

15 14. Przewijarka tkanin PP-2 Przewijarka tkanin typ PP-2 służy do przewijania i pomiaru długości tkanin. Wbudowany odkrawacz pozwala jednocześnie odcinać potrzebne odcinki materiału. Zastosowanie - w zakładach produkcyjnych branży odzieżowej, jak również w punktach prowadzących detaliczną lub hurtową sprzedaż tkanin. Przewijarka tkanin przewija materiał z wałka umieszczonego w koszu na wałek umieszczony na rurze nawijającej. Dostępne jednocześnie funkcje: pomiar metrażu licznik metrów, odcinanie materiału na żądaną długość odkrawacz tkanin. PP-2 występuje w trzech wersjach: PP-2/A Standard, przewijanie, pomiar metrów ; PP-2/B Przewijanie, pomiar metrów, wersja z odkrawaczem ręcznym; PP-2/C Przewijanie, pomiar metrów, wersja z odkrawaczem automatycznym; - Waga - 90 kg. - Ciężar przewijanej beli - do 45 kg. - Szerokość przewijanego materiału - do 190 cm. - Średnica przewijanej beli - do 45 cm. - Szybkość przewijania - do 50m/min. - Ustawienie prowadzenia materiału - ręczne. - Napięcie zasilania 1 x 230V / ~50Hz - Moc całkowita PP-2/A 180W, PP-2/B 300W, PP-2/C 420W. Klikając na ten link można obejrzeć film jak działa przewijarka PP-2:

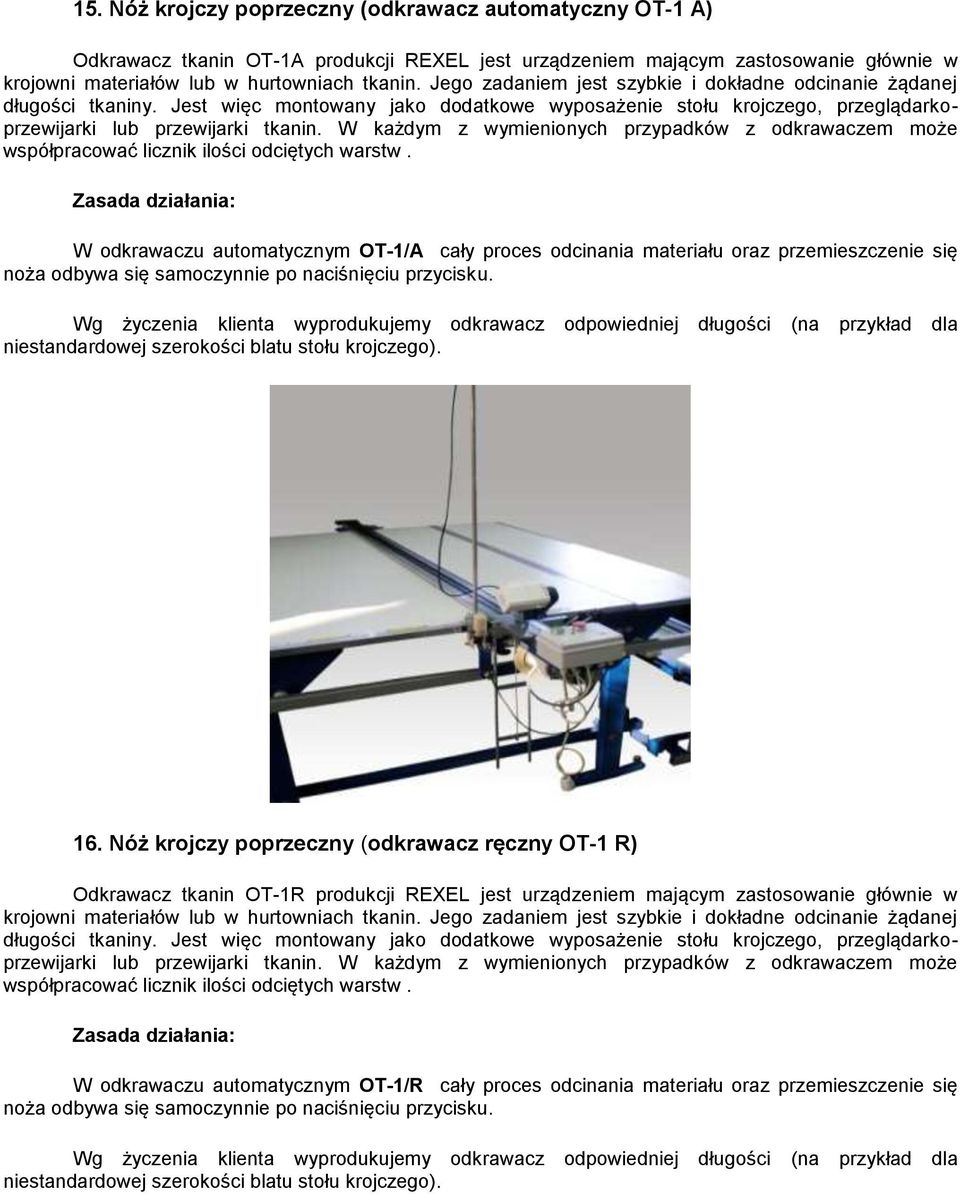

16 15. Nóż krojczy poprzeczny (odkrawacz automatyczny OT-1 A) Odkrawacz tkanin OT-1A produkcji REXEL jest urządzeniem mającym zastosowanie głównie w krojowni materiałów lub w hurtowniach tkanin. Jego zadaniem jest szybkie i dokładne odcinanie żądanej długości tkaniny. Jest więc montowany jako dodatkowe wyposażenie stołu krojczego, przeglądarkoprzewijarki lub przewijarki tkanin. W każdym z wymienionych przypadków z odkrawaczem może współpracować licznik ilości odciętych warstw. Zasada działania: W odkrawaczu automatycznym OT-1/A cały proces odcinania materiału oraz przemieszczenie się noża odbywa się samoczynnie po naciśnięciu przycisku. Wg życzenia klienta wyprodukujemy odkrawacz odpowiedniej długości (na przykład dla niestandardowej szerokości blatu stołu krojczego). 16. Nóż krojczy poprzeczny (odkrawacz ręczny OT-1 R) Odkrawacz tkanin OT-1R produkcji REXEL jest urządzeniem mającym zastosowanie głównie w krojowni materiałów lub w hurtowniach tkanin. Jego zadaniem jest szybkie i dokładne odcinanie żądanej długości tkaniny. Jest więc montowany jako dodatkowe wyposażenie stołu krojczego, przeglądarkoprzewijarki lub przewijarki tkanin. W każdym z wymienionych przypadków z odkrawaczem może współpracować licznik ilości odciętych warstw. Zasada działania: W odkrawaczu automatycznym OT-1/R cały proces odcinania materiału oraz przemieszczenie się noża odbywa się samoczynnie po naciśnięciu przycisku. Wg życzenia klienta wyprodukujemy odkrawacz odpowiedniej długości (na przykład dla niestandardowej szerokości blatu stołu krojczego).

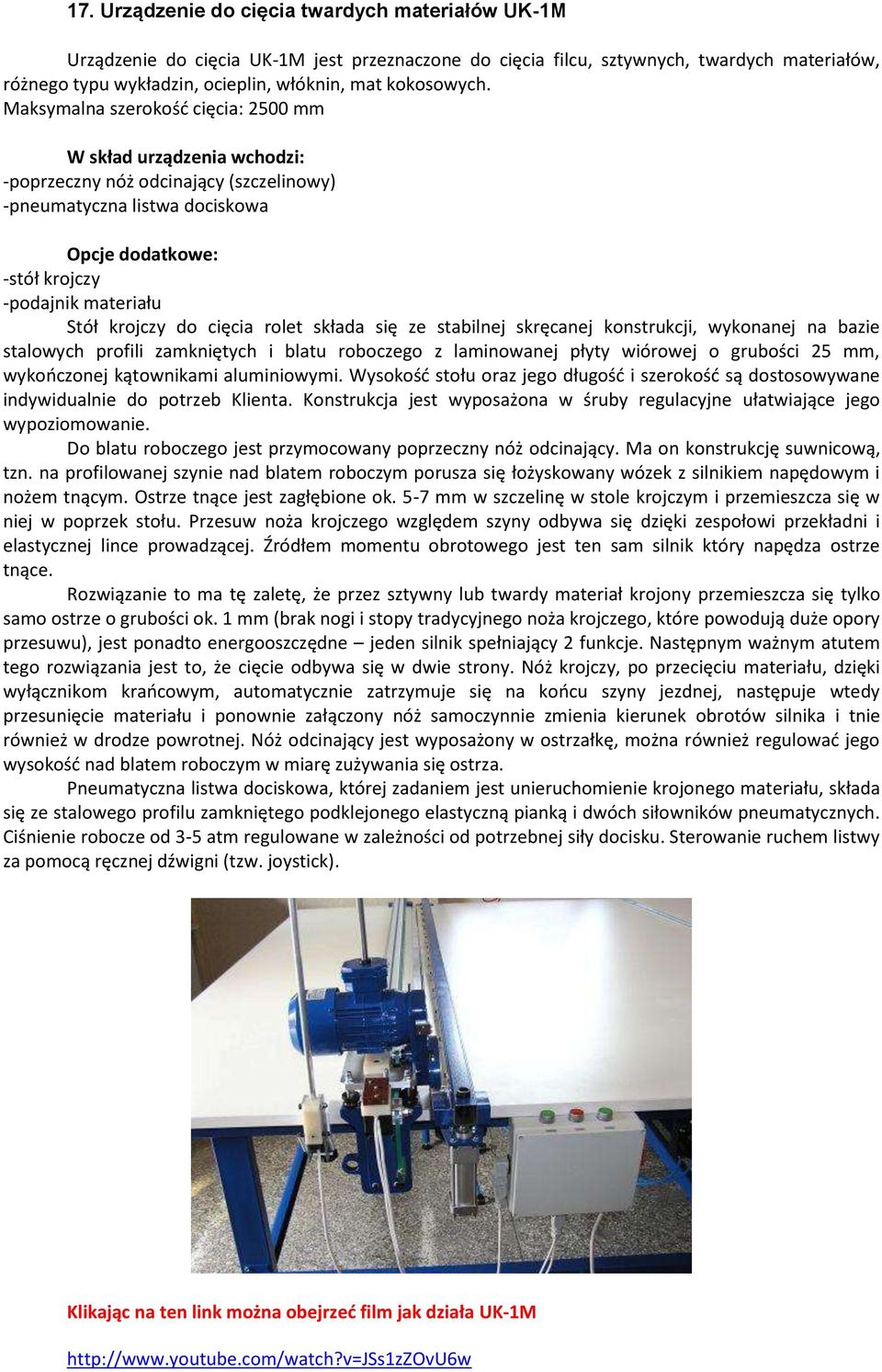

17 17. Urządzenie do cięcia twardych materiałów UK-1M Urządzenie do cięcia UK-1M jest przeznaczone do cięcia filcu, sztywnych, twardych materiałów, różnego typu wykładzin, ocieplin, włóknin, mat kokosowych. Maksymalna szerokość cięcia: 2500 mm W skład urządzenia wchodzi: -poprzeczny nóż odcinający (szczelinowy) -pneumatyczna listwa dociskowa Opcje dodatkowe: -stół krojczy -podajnik materiału Stół krojczy do cięcia rolet składa się ze stabilnej skręcanej konstrukcji, wykonanej na bazie stalowych profili zamkniętych i blatu roboczego z laminowanej płyty wiórowej o grubości 25 mm, wykończonej kątownikami aluminiowymi. Wysokość stołu oraz jego długość i szerokość są dostosowywane indywidualnie do potrzeb Klienta. Konstrukcja jest wyposażona w śruby regulacyjne ułatwiające jego wypoziomowanie. Do blatu roboczego jest przymocowany poprzeczny nóż odcinający. Ma on konstrukcję suwnicową, tzn. na profilowanej szynie nad blatem roboczym porusza się łożyskowany wózek z silnikiem napędowym i nożem tnącym. Ostrze tnące jest zagłębione ok. 5-7 mm w szczelinę w stole krojczym i przemieszcza się w niej w poprzek stołu. Przesuw noża krojczego względem szyny odbywa się dzięki zespołowi przekładni i elastycznej lince prowadzącej. Źródłem momentu obrotowego jest ten sam silnik który napędza ostrze tnące. Rozwiązanie to ma tę zaletę, że przez sztywny lub twardy materiał krojony przemieszcza się tylko samo ostrze o grubości ok. 1 mm (brak nogi i stopy tradycyjnego noża krojczego, które powodują duże opory przesuwu), jest ponadto energooszczędne jeden silnik spełniający 2 funkcje. Następnym ważnym atutem tego rozwiązania jest to, że cięcie odbywa się w dwie strony. Nóż krojczy, po przecięciu materiału, dzięki wyłącznikom krańcowym, automatycznie zatrzymuje się na końcu szyny jezdnej, następuje wtedy przesunięcie materiału i ponownie załączony nóż samoczynnie zmienia kierunek obrotów silnika i tnie również w drodze powrotnej. Nóż odcinający jest wyposażony w ostrzałkę, można również regulować jego wysokość nad blatem roboczym w miarę zużywania się ostrza. Pneumatyczna listwa dociskowa, której zadaniem jest unieruchomienie krojonego materiału, składa się ze stalowego profilu zamkniętego podklejonego elastyczną pianką i dwóch siłowników pneumatycznych. Ciśnienie robocze od 3-5 atm regulowane w zależności od potrzebnej siły docisku. Sterowanie ruchem listwy za pomocą ręcznej dźwigni (tzw. joystick). Klikając na ten link można obejrzeć film jak działa UK-1M

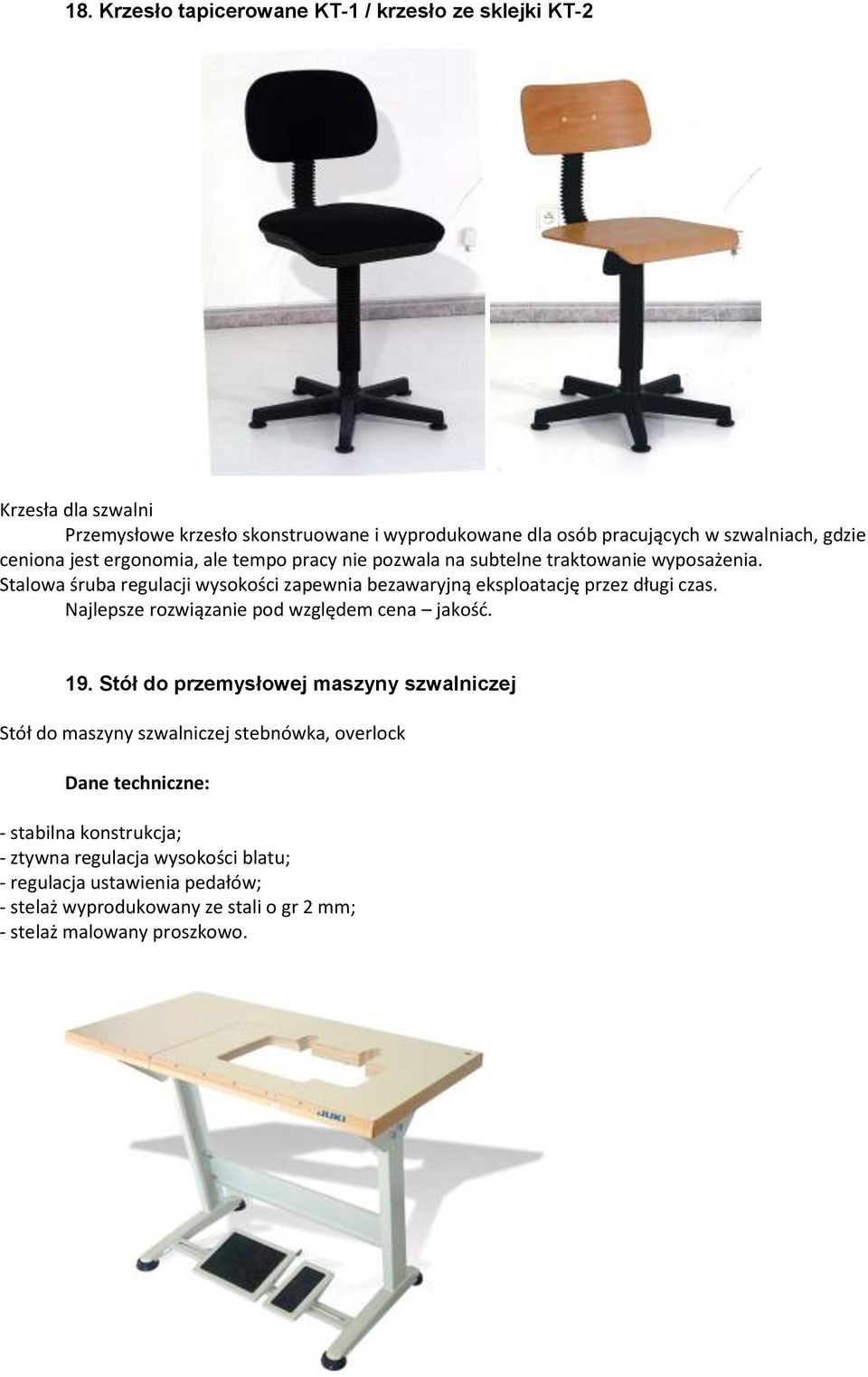

18 18. Krzesło tapicerowane KT-1 / krzesło ze sklejki KT-2 Krzesła dla szwalni Przemysłowe krzesło skonstruowane i wyprodukowane dla osób pracujących w szwalniach, gdzie ceniona jest ergonomia, ale tempo pracy nie pozwala na subtelne traktowanie wyposażenia. Stalowa śruba regulacji wysokości zapewnia bezawaryjną eksploatację przez długi czas. Najlepsze rozwiązanie pod względem cena jakość. 19. Stół do przemysłowej maszyny szwalniczej Stół do maszyny szwalniczej stebnówka, overlock - stabilna konstrukcja; - ztywna regulacja wysokości blatu; - regulacja ustawienia pedałów; - stelaż wyprodukowany ze stali o gr 2 mm; - stelaż malowany proszkowo.

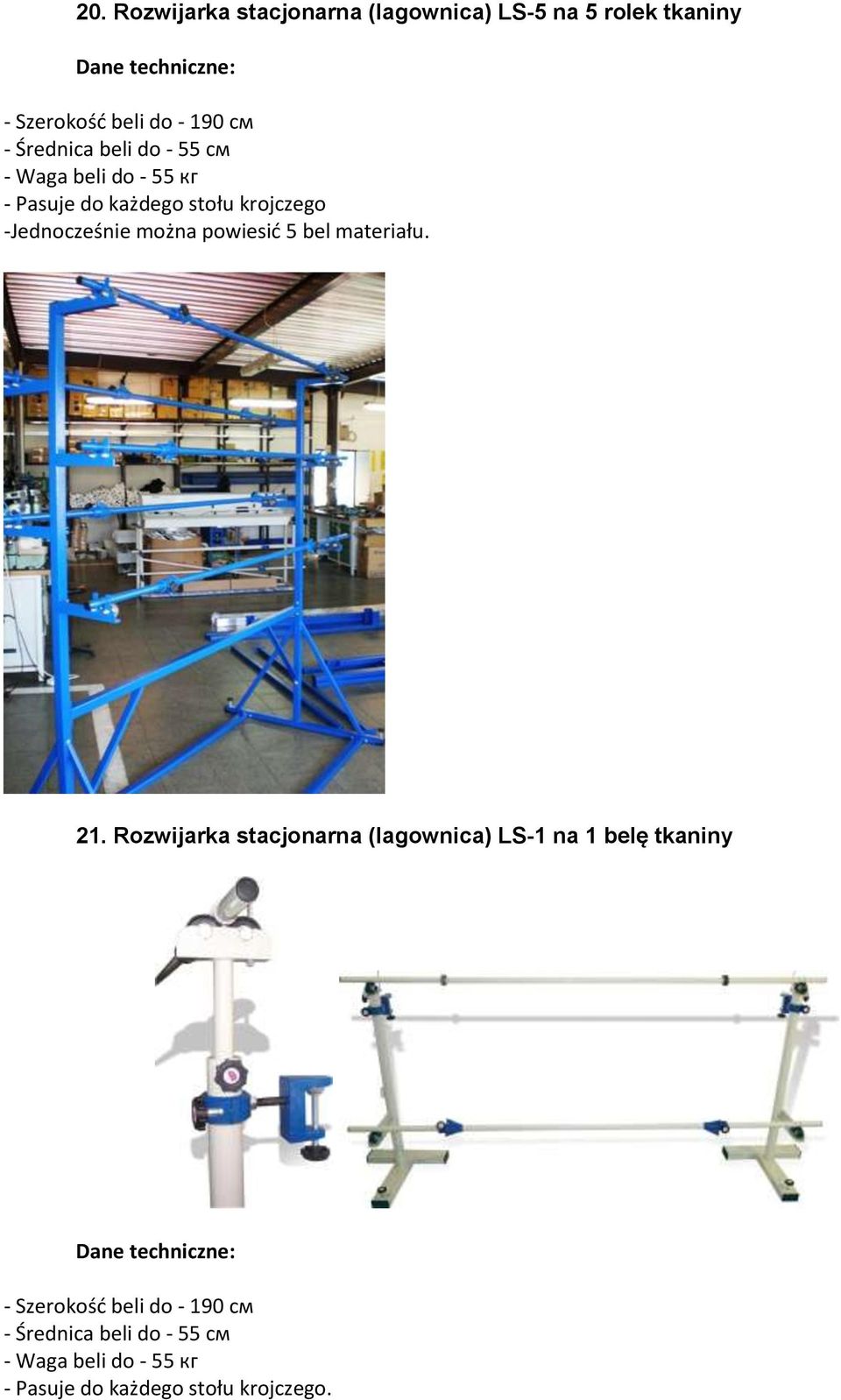

19 20. Rozwijarka stacjonarna (lagownica) LS-5 na 5 rolek tkaniny - Szerokość beli do см - Średnica beli do - 55 см - Waga beli do - 55 кг - Pasuje do każdego stołu krojczego -Jednocześnie można powiesić 5 bel materiału. 21. Rozwijarka stacjonarna (lagownica) LS-1 na 1 belę tkaniny - Szerokość beli do см - Średnica beli do - 55 см - Waga beli do - 55 кг - Pasuje do każdego stołu krojczego.

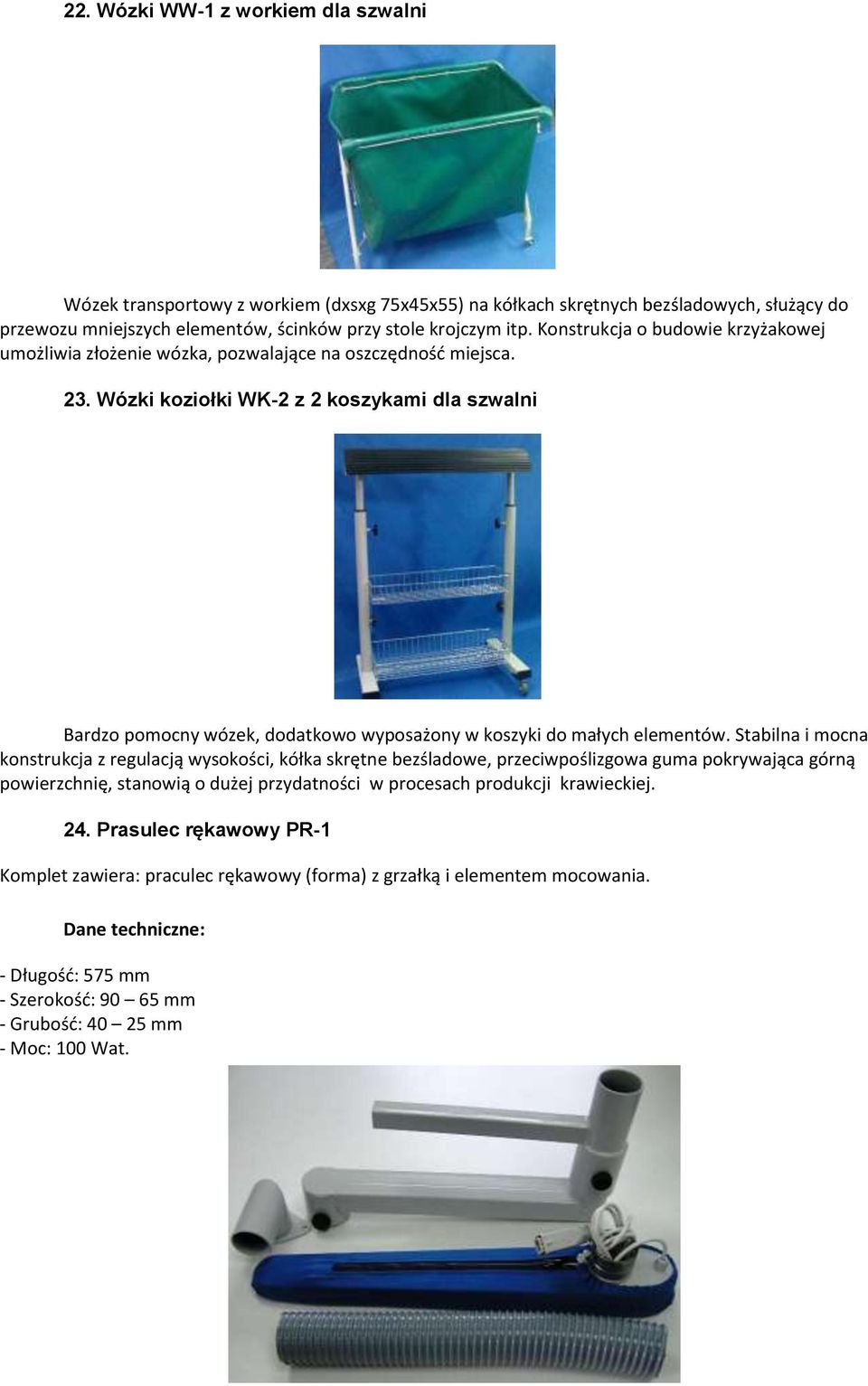

20 22. Wózki WW-1 z workiem dla szwalni Wózek transportowy z workiem (dxsxg 75x45x55) na kółkach skrętnych bezśladowych, służący do przewozu mniejszych elementów, ścinków przy stole krojczym itp. Konstrukcja o budowie krzyżakowej umożliwia złożenie wózka, pozwalające na oszczędność miejsca. 23. Wózki koziołki WK-2 z 2 koszykami dla szwalni Bardzo pomocny wózek, dodatkowo wyposażony w koszyki do małych elementów. Stabilna i mocna konstrukcja z regulacją wysokości, kółka skrętne bezśladowe, przeciwpoślizgowa guma pokrywająca górną powierzchnię, stanowią o dużej przydatności w procesach produkcji krawieckiej. 24. Prasulec rękawowy PR-1 Komplet zawiera: praculec rękawowy (forma) z grzałką i elementem mocowania. - Długość: 575 mm - Szerokość: mm - Grubość: mm - Moc: 100 Wat.
