Katalog urządzeń, które produkujemy:

Transkrypt

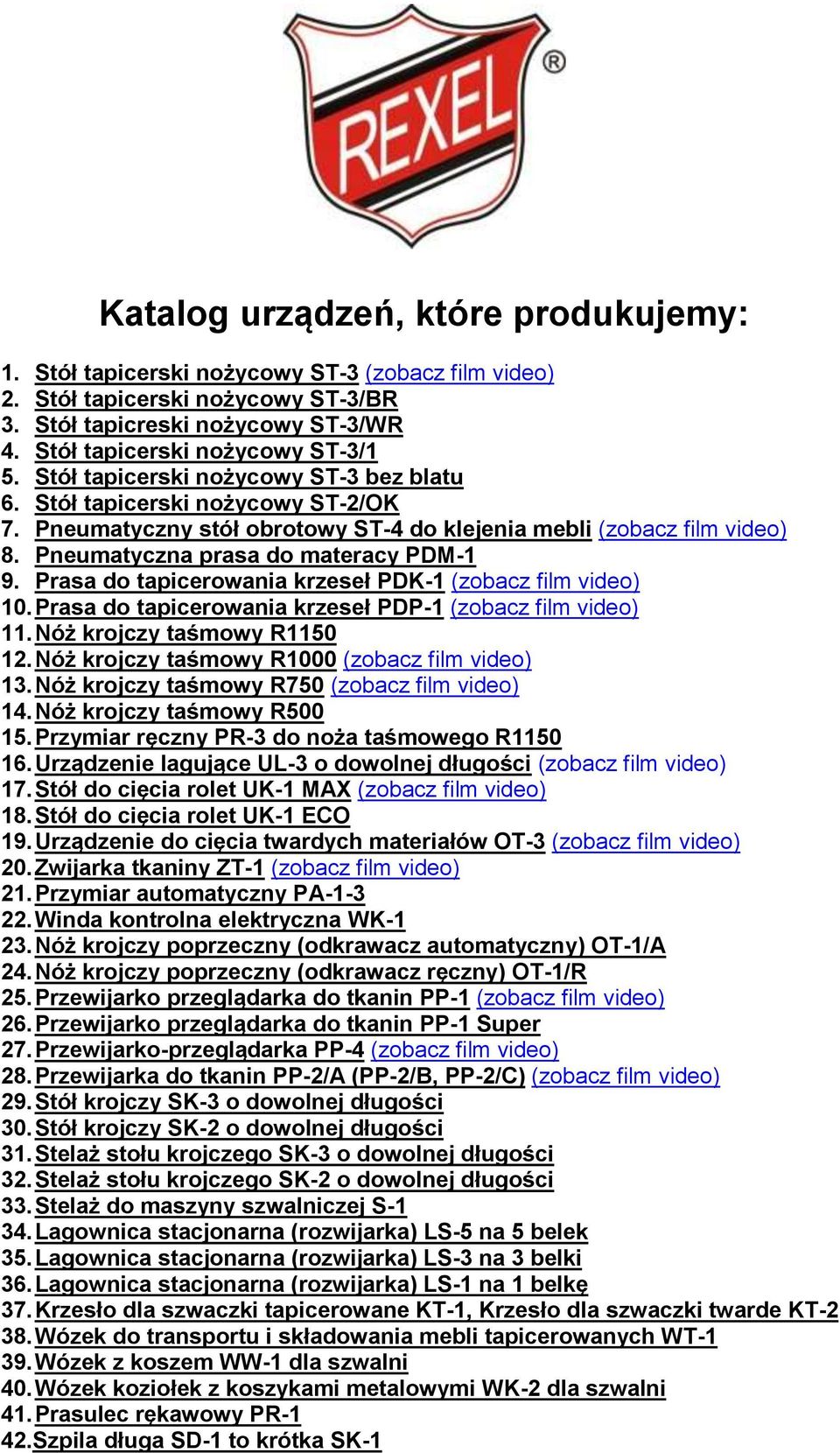

1 Katalog urządzeń, które produkujemy: 1. Stół tapicerski nożycowy ST-3 (zobacz film video) 2. Stół tapicerski nożycowy ST-3/BR 3. Stół tapicreski nożycowy ST-3/WR 4. Stół tapicerski nożycowy ST-3/1 5. Stół tapicerski nożycowy ST-3 bez blatu 6. Stół tapicerski nożycowy ST-2/OK 7. Pneumatyczny stół obrotowy ST-4 do klejenia mebli (zobacz film video) 8. Pneumatyczna prasa do materacy PDM-1 9. Prasa do tapicerowania krzeseł PDK-1 (zobacz film video) 10. Prasa do tapicerowania krzeseł PDP-1 (zobacz film video) 11. Nóż krojczy taśmowy R Nóż krojczy taśmowy R1000 (zobacz film video) 13. Nóż krojczy taśmowy R750 (zobacz film video) 14. Nóż krojczy taśmowy R Przymiar ręczny PR-3 do noża taśmowego R Urządzenie lagujące UL-3 o dowolnej długości (zobacz film video) 17. Stół do cięcia rolet UK-1 MAX (zobacz film video) 18. Stół do cięcia rolet UK-1 ECO 19. Urządzenie do cięcia twardych materiałów OT-3 (zobacz film video) 20. Zwijarka tkaniny ZT-1 (zobacz film video) 21. Przymiar automatyczny PA Winda kontrolna elektryczna WK Nóż krojczy poprzeczny (odkrawacz automatyczny) OT-1/A 24. Nóż krojczy poprzeczny (odkrawacz ręczny) OT-1/R 25. Przewijarko przeglądarka do tkanin PP-1 (zobacz film video) 26. Przewijarko przeglądarka do tkanin PP-1 Super 27. Przewijarko-przeglądarka PP-4 (zobacz film video) 28. Przewijarka do tkanin PP-2/A (PP-2/B, PP-2/C) (zobacz film video) 29. Stół krojczy SK-3 o dowolnej długości 30. Stół krojczy SK-2 o dowolnej długości 31. Stelaż stołu krojczego SK-3 o dowolnej długości 32. Stelaż stołu krojczego SK-2 o dowolnej długości 33. Stelaż do maszyny szwalniczej S Lagownica stacjonarna (rozwijarka) LS-5 na 5 belek 35. Lagownica stacjonarna (rozwijarka) LS-3 na 3 belki 36. Lagownica stacjonarna (rozwijarka) LS-1 na 1 belkę 37. Krzesło dla szwaczki tapicerowane KT-1, Krzesło dla szwaczki twarde KT Wózek do transportu i składowania mebli tapicerowanych WT Wózek z koszem WW-1 dla szwalni 40. Wózek koziołek z koszykami metalowymi WK-2 dla szwalni 41. Prasulec rękawowy PR-1 42.Szpila długa SD-1 to krótka SK-1

2 Dane kontaktowe Producent Rexel Ruslan Kapral Tel Fax Kom Skype: ruslan_kapral Adres Siedziba Firmy Rexel: Poznań ul. Radowita 17 Zakład produkcyjny Firmy Rexel: Poznań, ul. Radziwoja 11

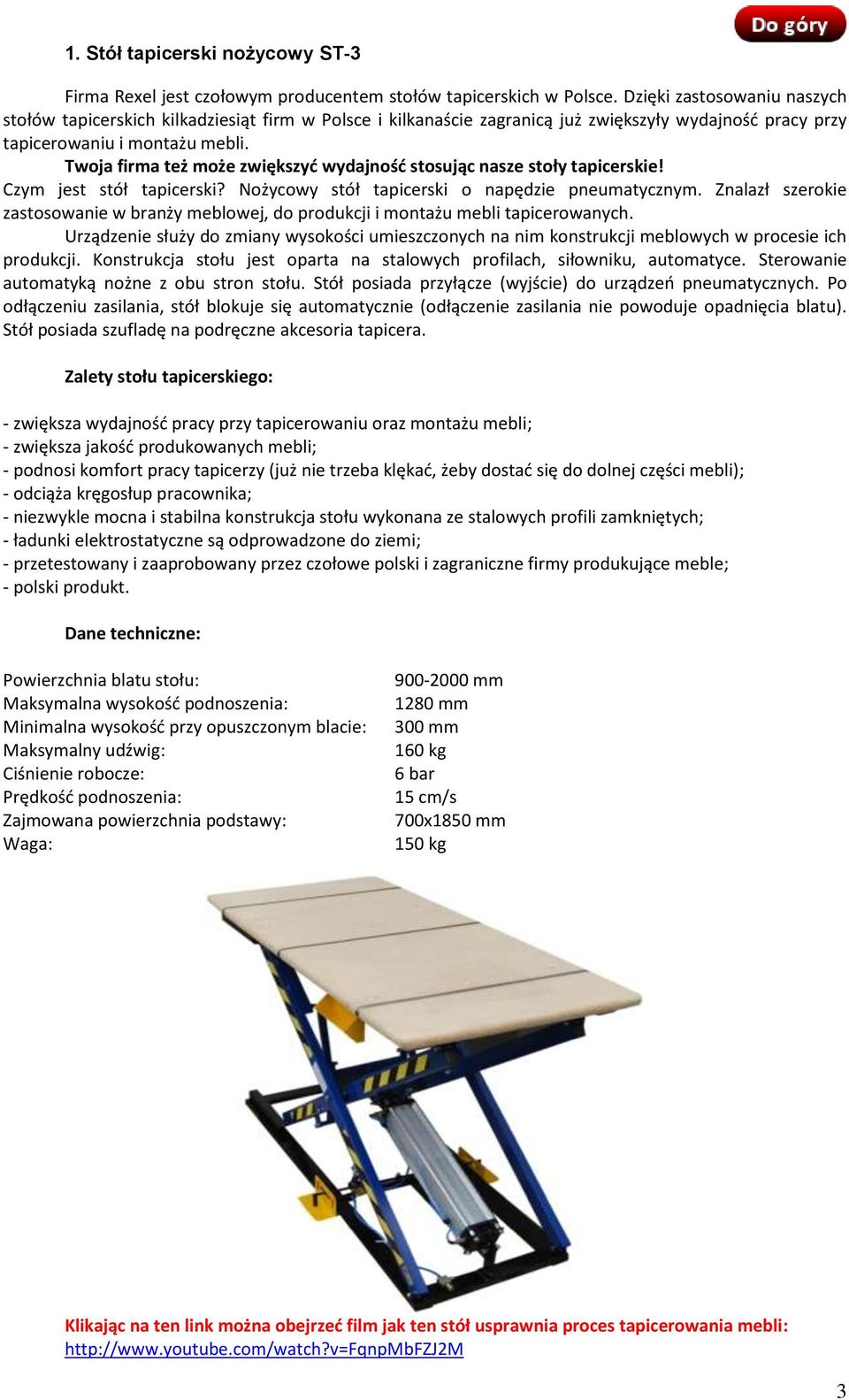

3 1. Stół tapicerski nożycowy ST-3 Firma Rexel jest czołowym producentem stołów tapicerskich w Polsce. Dzięki zastosowaniu naszych stołów tapicerskich kilkadziesiąt firm w Polsce i kilkanaście zagranicą już zwiększyły wydajność pracy przy tapicerowaniu i montażu mebli. Twoja firma też może zwiększyć wydajność stosując nasze stoły tapicerskie! Czym jest stół tapicerski? Nożycowy stół tapicerski o napędzie pneumatycznym. Znalazł szerokie zastosowanie w branży meblowej, do produkcji i montażu mebli tapicerowanych. Urządzenie służy do zmiany wysokości umieszczonych na nim konstrukcji meblowych w procesie ich produkcji. Konstrukcja stołu jest oparta na stalowych profilach, siłowniku, automatyce. Sterowanie automatyką nożne z obu stron stołu. Stół posiada przyłącze (wyjście) do urządzeń pneumatycznych. Po odłączeniu zasilania, stół blokuje się automatycznie (odłączenie zasilania nie powoduje opadnięcia blatu). Stół posiada szufladę na podręczne akcesoria tapicera. Zalety stołu tapicerskiego: - zwiększa wydajność pracy przy tapicerowaniu oraz montażu mebli; - zwiększa jakość produkowanych mebli; - podnosi komfort pracy tapicerzy (już nie trzeba klękać, żeby dostać się do dolnej części mebli); - odciąża kręgosłup pracownika; - niezwykle mocna i stabilna konstrukcja stołu wykonana ze stalowych profili zamkniętych; - ładunki elektrostatyczne są odprowadzone do ziemi; - przetestowany i zaaprobowany przez czołowe polski i zagraniczne firmy produkujące meble; - polski produkt. Powierzchnia blatu stołu: Maksymalna wysokość podnoszenia: Minimalna wysokość przy opuszczonym blacie: Maksymalny udźwig: Ciśnienie robocze: Prędkość podnoszenia: Zajmowana powierzchnia podstawy: Waga: mm 1280 mm 300 mm 160 kg 6 bar 15 cm/s 700x1850 mm 150 kg Klikając na ten link można obejrzeć film jak ten stół usprawnia proces tapicerowania mebli: 3

4 2. Stół tapicerski nożycowy ST-3/BR Dzięki zastosowaniu naszych stołów tapicerskich kilkadziesiąt firm w Polsce i kilkanaście zagranicą już zwiększyły wydajność pracy przy tapicerowaniu i montażu mebli. Twoja firma też może zwiększyć wydajność stosując nasze stoły tapicerskie! Czym jest stół tapicerski? Nożycowy stół tapicerski o napędzie pneumatycznym. Znalazł szerokie zastosowanie w branży meblowej, do produkcji i montażu mebli tapicerowanych. Urządzenie służy do zmiany wysokości umieszczonych na nim konstrukcji meblowych w procesie ich produkcji. - Konstrukcja stołu jest oparta na stalowych profilach, siłowniku, automatyce; - Sterowanie automatyką nożne z obu stron stołu; - Stół posiada przyłącze (wyjście) do urządzeń pneumatycznych; - Po odłączeniu zasilania, stół blokuje się automatycznie (odłączenie zasilania nie powoduje opadnięcia blatu); - Stół posiada szufladę na podręczne akcesoria tapicera; - Górna warstwa blatu roboczego została wykonana ze stali kwasoodpornej o grubości 2 mm. Zalety stołu tapicerskiego: - zwiększa wydajność pracy przy tapicerowaniu oraz montażu mebli; - zwiększa jakość produkowanych mebli; - podnosi komfort pracy tapicerzy (już nie trzeba klękać, żeby dostać się do dolnej części mebli); - odciąża kręgosłup pracownika; - niezwykle mocna i stabilna konstrukcja stołu wykonana ze stalowych profili zamkniętych; - przetestowany i zaaprobowany przez czołowe polski i zagraniczne firmy produkujące meble; - polski produkt. Wyposażenie dodatkowe stołu: - Ramiona (kobyłki) umożliwiają dostęp do spodu mebli bez koniczności przewracania bryły; - Górna warstwa blatu roboczego została wykonana ze stali kwasoodpornej o grubości 2 mm. Powierzchnia blatu stołu: Maksymalna wysokość podnoszenia: Minimalna wysokość przy opuszczonym blacie Maksymalny udźwig: Ciśnienie robocze: Prędkość podnoszenia: Prędkość opuszczania: Zajmowana powierzchnia podstawy: Waga: 940x1940 mm 1280 mm 300 mm 130 kg 6 bar 15 cm/s 15 cm/s 700x1850 mm 150 kg 4

5 3. Stół tapicerski nożycowy ST-3/WR Dzięki zastosowaniu naszych stołów tapicerskich kilkadziesiąt firm w Polsce i kilkanaście zagranicą już zwiększyły wydajność pracy przy tapicerowaniu i montażu mebli. Twoja firma też może zwiększyć wydajność stosując nasze stoły tapicerskie! Czym jest stół tapicerski? Nożycowy stół tapicerski o napędzie pneumatycznym. Znalazł szerokie zastosowanie w branży meblowej, do produkcji i montażu mebli tapicerowanych. Urządzenie służy do zmiany wysokości umieszczonych na nim konstrukcji meblowych w procesie ich produkcji. - Konstrukcja stołu jest oparta na stalowych profilach, siłowniku, automatyce; - Sterowanie automatyką nożne z obu stron stołu; - Stół posiada przyłącze (wyjście) do urządzeń pneumatycznych; - Po odłączeniu zasilania, stół blokuje się automatycznie (odłączenie zasilania nie powoduje opadnięcia blatu); - Stół posiada szufladę na podręczne akcesoria tapicera; - Górna warstwa blatu roboczego została wykonana ze stali kwasoodpornej o grubości 2 mm. Zalety stołu tapicerskiego: - zwiększa wydajność pracy przy tapicerowaniu oraz montażu mebli; - zwiększa jakość produkowanych mebli; - podnosi komfort pracy tapicerzy (już nie trzeba klękać, żeby dostać się do dolnej części mebli); - odciąża kręgosłup pracownika; - niezwykle mocna i stabilna konstrukcja stołu wykonana ze stalowych profili zamkniętych; - przetestowany i zaaprobowany przez czołowe polski i zagraniczne firmy produkujące meble; - polski produkt. Wyposażenie dodatkowe stołu: - Ramka bezpieczeństwa pod blatem zapewnia zatrzymanie się stołu jeżeli pojawi się przeszkoda pod czas opuszczania blatu stołu tapicerskiego (opcja dodatkowa); - Blat specjalny - górna warstwa blatu roboczego wykonana ze stali kwasoodpornej o grubości 2 mm; - Blat standardowy obłożony wykładziną dywanową; - Blat wykonany ze sklejki. Maksymalna wysokość podnoszenia: Minimalna wysokość przy opuszczonym blacie: Maksymalny udźwig: Ciśnienie robocze: Zajmowana powierzchnia podstawy: 1200 mm 300 mm 170 kg 6 bar 700 x 2000 mm 5

6 4. Stół tapicerski nożycowy ST-3/1 Dzięki zastosowaniu naszych stołów tapicerskich kilkadziesiąt firm w Polsce i kilkanaście zagranicą już zwiększyły wydajność pracy przy tapicerowaniu i montażu mebli. Twoja firma też może zwiększyć wydajność stosując nasze stoły tapicerskie! Czym jest stół tapicerski? Nożycowy stół tapicerski o napędzie pneumatycznym. Znalazł szerokie zastosowanie w branży meblowej, do produkcji i montażu mebli tapicerowanych. Urządzenie służy do zmiany wysokości umieszczonych na nim konstrukcji meblowych w procesie ich produkcji. - Konstrukcja stołu jest oparta na stalowych profilach, siłowniku, automatyce; - Sterowanie automatyką nożne z obu stron stołu; - Stół posiada przyłącze (wyjście) do urządzeń pneumatycznych; -Po odłączeniu zasilania, stół blokuje się automatycznie (odłączenie zasilania nie powoduje opadnięcia blatu); - Stół posiada szufladę na podręczne akcesoria tapicera; - Górna warstwa blatu roboczego została wykonana ze stali kwasoodpornej o grubości 2 mm. Zalety stołu tapicerskiego: - zwiększa wydajność pracy przy tapicerowaniu oraz montażu mebli; - zwiększa jakość produkowanych mebli; - podnosi komfort pracy tapicerzy (już nie trzeba klękać, żeby dostać się do dolnej części mebli); - odciąża kręgosłup pracownika; - niezwykle mocna i stabilna konstrukcja stołu wykonana ze stalowych profili zamkniętych; - przetestowany i zaaprobowany przez czołowe polski i zagraniczne firmy produkujące meble; - polski produkt; - górna warstwa blatu roboczego została wykonana ze stali kwasoodpornej o grubości 2 mm. Powierzchnia blatu stołu: Maksymalna wysokość podnoszenia: Minimalna wysokość przy opuszczonym blacie Maksymalny udźwig: Ciśnienie robocze: Prędkość podnoszenia: Prędkość opuszczania: Zajmowana powierzchnia podstawy: Waga: 940x1940 mm 1280 mm 300 mm 130 kg 6 bar 15 cm/s 15 cm/s 700x1850 mm 150 kg 6

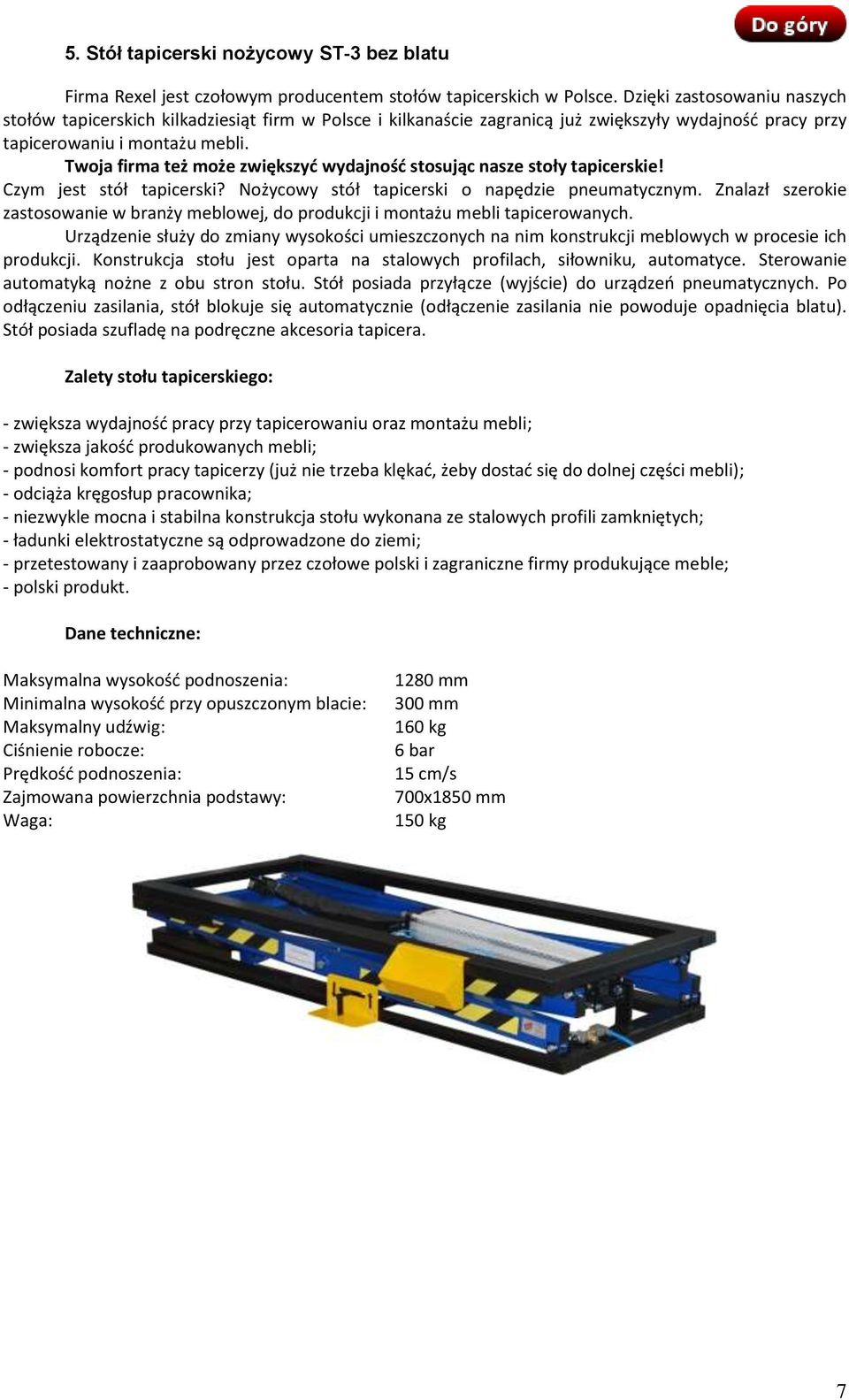

7 5. Stół tapicerski nożycowy ST-3 bez blatu Firma Rexel jest czołowym producentem stołów tapicerskich w Polsce. Dzięki zastosowaniu naszych stołów tapicerskich kilkadziesiąt firm w Polsce i kilkanaście zagranicą już zwiększyły wydajność pracy przy tapicerowaniu i montażu mebli. Twoja firma też może zwiększyć wydajność stosując nasze stoły tapicerskie! Czym jest stół tapicerski? Nożycowy stół tapicerski o napędzie pneumatycznym. Znalazł szerokie zastosowanie w branży meblowej, do produkcji i montażu mebli tapicerowanych. Urządzenie służy do zmiany wysokości umieszczonych na nim konstrukcji meblowych w procesie ich produkcji. Konstrukcja stołu jest oparta na stalowych profilach, siłowniku, automatyce. Sterowanie automatyką nożne z obu stron stołu. Stół posiada przyłącze (wyjście) do urządzeń pneumatycznych. Po odłączeniu zasilania, stół blokuje się automatycznie (odłączenie zasilania nie powoduje opadnięcia blatu). Stół posiada szufladę na podręczne akcesoria tapicera. Zalety stołu tapicerskiego: - zwiększa wydajność pracy przy tapicerowaniu oraz montażu mebli; - zwiększa jakość produkowanych mebli; - podnosi komfort pracy tapicerzy (już nie trzeba klękać, żeby dostać się do dolnej części mebli); - odciąża kręgosłup pracownika; - niezwykle mocna i stabilna konstrukcja stołu wykonana ze stalowych profili zamkniętych; - ładunki elektrostatyczne są odprowadzone do ziemi; - przetestowany i zaaprobowany przez czołowe polski i zagraniczne firmy produkujące meble; - polski produkt. Maksymalna wysokość podnoszenia: Minimalna wysokość przy opuszczonym blacie: Maksymalny udźwig: Ciśnienie robocze: Prędkość podnoszenia: Zajmowana powierzchnia podstawy: Waga: 1280 mm 300 mm 160 kg 6 bar 15 cm/s 700x1850 mm 150 kg 7

8 6. Stół tapicerski nożycowy ST-2/OK Pneumatyczny stół obrotowy ST2/OK jest przeznaczony do klejenia, montażu mebli, pakowania, cięcia i konfekcjonowania detali meblarskich i tekstylnych. Idealny do krojenia skóry. Blat w ramie stalowej z płyty wiórowej 25 mm pokrytej płytą 10 mm PE (polietylen biały). Sterowany dźwignią nożną Blat obrotowy Wysokość maksymalna Wysokość minimalna Siłownik pneumatyczny Siłownik pneumatyczny Zajmowana powierzchnia podstawy: Zapotrzebowanie powietrza na 1 pełen cykl 1000 x 2000 mm 850 mm 450 mm D40х10 D125x х950 mm 50 l 8

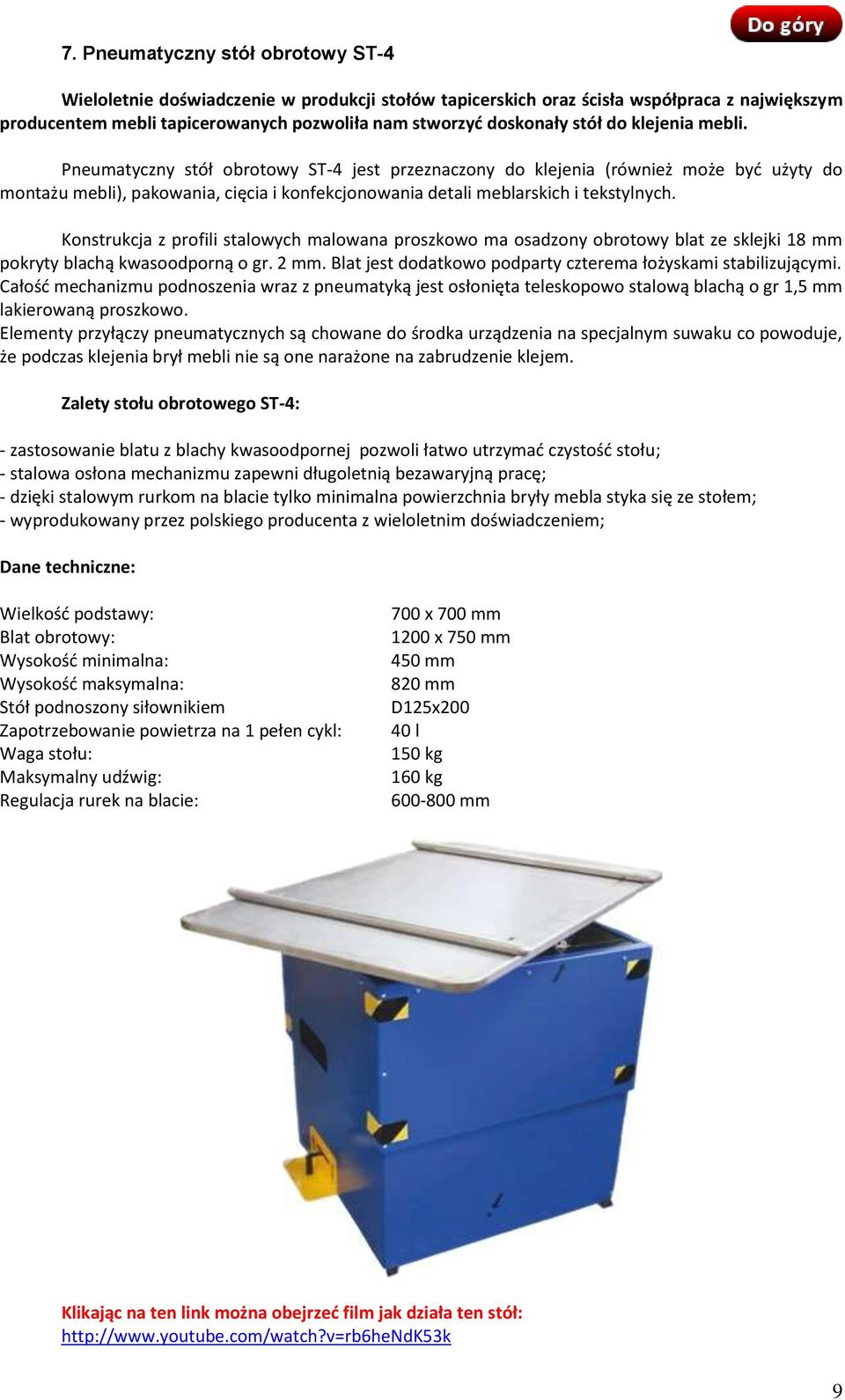

9 7. Pneumatyczny stół obrotowy ST-4 Wieloletnie doświadczenie w produkcji stołów tapicerskich oraz ścisła współpraca z największym producentem mebli tapicerowanych pozwoliła nam stworzyć doskonały stół do klejenia mebli. Pneumatyczny stół obrotowy ST-4 jest przeznaczony do klejenia (również może być użyty do montażu mebli), pakowania, cięcia i konfekcjonowania detali meblarskich i tekstylnych. Konstrukcja z profili stalowych malowana proszkowo ma osadzony obrotowy blat ze sklejki 18 mm pokryty blachą kwasoodporną o gr. 2 mm. Blat jest dodatkowo podparty czterema łożyskami stabilizującymi. Całość mechanizmu podnoszenia wraz z pneumatyką jest osłonięta teleskopowo stalową blachą o gr 1,5 mm lakierowaną proszkowo. Elementy przyłączy pneumatycznych są chowane do środka urządzenia na specjalnym suwaku co powoduje, że podczas klejenia brył mebli nie są one narażone na zabrudzenie klejem. Zalety stołu obrotowego ST-4: - zastosowanie blatu z blachy kwasoodpornej pozwoli łatwo utrzymać czystość stołu; - stalowa osłona mechanizmu zapewni długoletnią bezawaryjną pracę; - dzięki stalowym rurkom na blacie tylko minimalna powierzchnia bryły mebla styka się ze stołem; - wyprodukowany przez polskiego producenta z wieloletnim doświadczeniem; Wielkość podstawy: Blat obrotowy: Wysokość minimalna: Wysokość maksymalna: Stół podnoszony siłownikiem Zapotrzebowanie powietrza na 1 pełen cykl: Waga stołu: Maksymalny udźwig: Regulacja rurek na blacie: 700 x 700 mm 1200 x 750 mm 450 mm 820 mm D125x l 150 kg 160 kg mm Klikając na ten link można obejrzeć film jak działa ten stół: 9

10 8. Pneumatyczna prasa do materacy PDM-1 Pneumatyczna prasa do materacy jest urządzeniem przeznaczonym do pracy w zakładach przemysłu meblarskiego. Zastosować ją można na stanowiskach, gdzie wykonywane są gabarytowe meble tapicerowane, w których stosuje się materace sprężynowe lub płyty z pianki tapicerskiej. Prasa do materacy znacząco ułatwia prace przy wykonywaniu takich mebli ponieważ pozwala uzyskać równomierne ściśnięcie materaca sprężynowego lub płyty z pianki na żądaną grubość na całej powierzchni. Montaż poszycia (tkaniny obiciowej) na tak wstępnie naprężonym materacu do szkieletu mebla jest już łatwy i daje jakościowo dobry efekt powierzchnia mebla jest równa, bez widocznych miejscowych wciągnięć lub zmarszczeń materiału obiciowego. Uzyskuje się również znaczące oszczędności na czasie ponieważ całą operację może wykonywać jedna osoba, prasa utrzymuje ściśnięte elementy w tym samym niezmiennym położeniu przez cały czas wykonywania operacji i jest łatwy dostęp do całego tapicerowanego mebla bez potrzeby jego obracania. Zasilanie prasy jest tylko pneumatyczne można więc korzystać z istniejącej już na hali produkcyjnej sieci sprężonego powietrza. Zastosowanie regulowanego położenia siłownika za pomocą śruby trapezowej z pokrętłem ręcznym pozwala dokładnie ustawić wielkość wymaganego ściśnięcia materaca lub płyty z pianki. Siła nacisku ramki dociskowej jest natomiast regulowana wielkością ciśnienia roboczego przy pomocy reduktora zamontowanego na korpusie prasy. Waga urządzenia: Ciśnienie robocze: Producent: ok. 225kg 0-9 bar Rexel 10

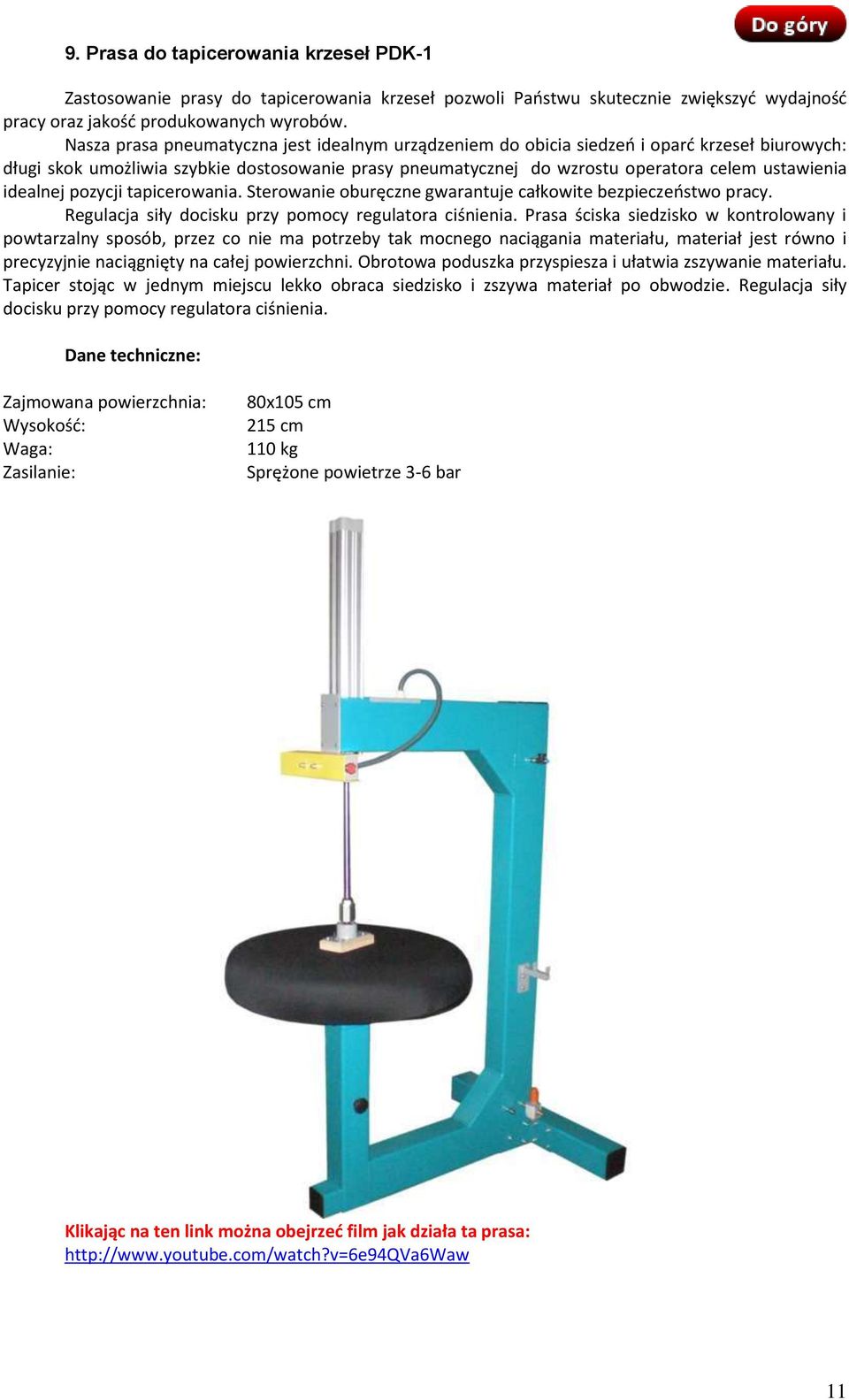

11 9. Prasa do tapicerowania krzeseł PDK-1 Zastosowanie prasy do tapicerowania krzeseł pozwoli Państwu skutecznie zwiększyć wydajność pracy oraz jakość produkowanych wyrobów. Nasza prasa pneumatyczna jest idealnym urządzeniem do obicia siedzeń i oparć krzeseł biurowych: długi skok umożliwia szybkie dostosowanie prasy pneumatycznej do wzrostu operatora celem ustawienia idealnej pozycji tapicerowania. Sterowanie oburęczne gwarantuje całkowite bezpieczeństwo pracy. Regulacja siły docisku przy pomocy regulatora ciśnienia. Prasa ściska siedzisko w kontrolowany i powtarzalny sposób, przez co nie ma potrzeby tak mocnego naciągania materiału, materiał jest równo i precyzyjnie naciągnięty na całej powierzchni. Obrotowa poduszka przyspiesza i ułatwia zszywanie materiału. Tapicer stojąc w jednym miejscu lekko obraca siedzisko i zszywa materiał po obwodzie. Regulacja siły docisku przy pomocy regulatora ciśnienia. Zajmowana powierzchnia: Wysokość: Waga: Zasilanie: 80x105 cm 215 cm 110 kg Sprężone powietrze 3-6 bar Klikając na ten link można obejrzeć film jak działa ta prasa: 11

12 10. Prasa do tapicerowania krzeseł PDP-1 Zastosowanie prasy do tapicerowania krzeseł pozwoli Państwu skutecznie zwiększyć wydajność pracy oraz jakość produkowanych wyrobów. Nasza prasa pneumatyczna jest idealnym urządzeniem do obicia siedzeń i oparć krzeseł biurowych. Sterowanie oburęczne gwarantuje całkowite bezpieczeństwo pracy. Regulacja siły docisku przy pomocy regulatora ciśnienia. Prasa ściska siedzisko w kontrolowany i powtarzalny sposób, przez co nie ma potrzeby tak mocnego naciągania materiału, materiał jest równo i precyzyjnie naciągnięty na całej powierzchni. Obrotowa poduszka przyspiesza i ułatwia zszywanie materiału. Tapicer stojąc w jednym miejscu lekko obraca siedzisko i zszywa materiał po obwodzie. Regulacja siły docisku przy pomocy regulatora ciśnienia. Regulacja głębokości docisku przy pomocy śruby trapezowe. Zajmowana powierzchnia: Wysokość: Waga: Zasilanie: 60x60 cm 90 cm 35 kg Sprężone powietrze 3-6 bar Klikając na ten link można obejrzeć film jak działa ta prasa: 12

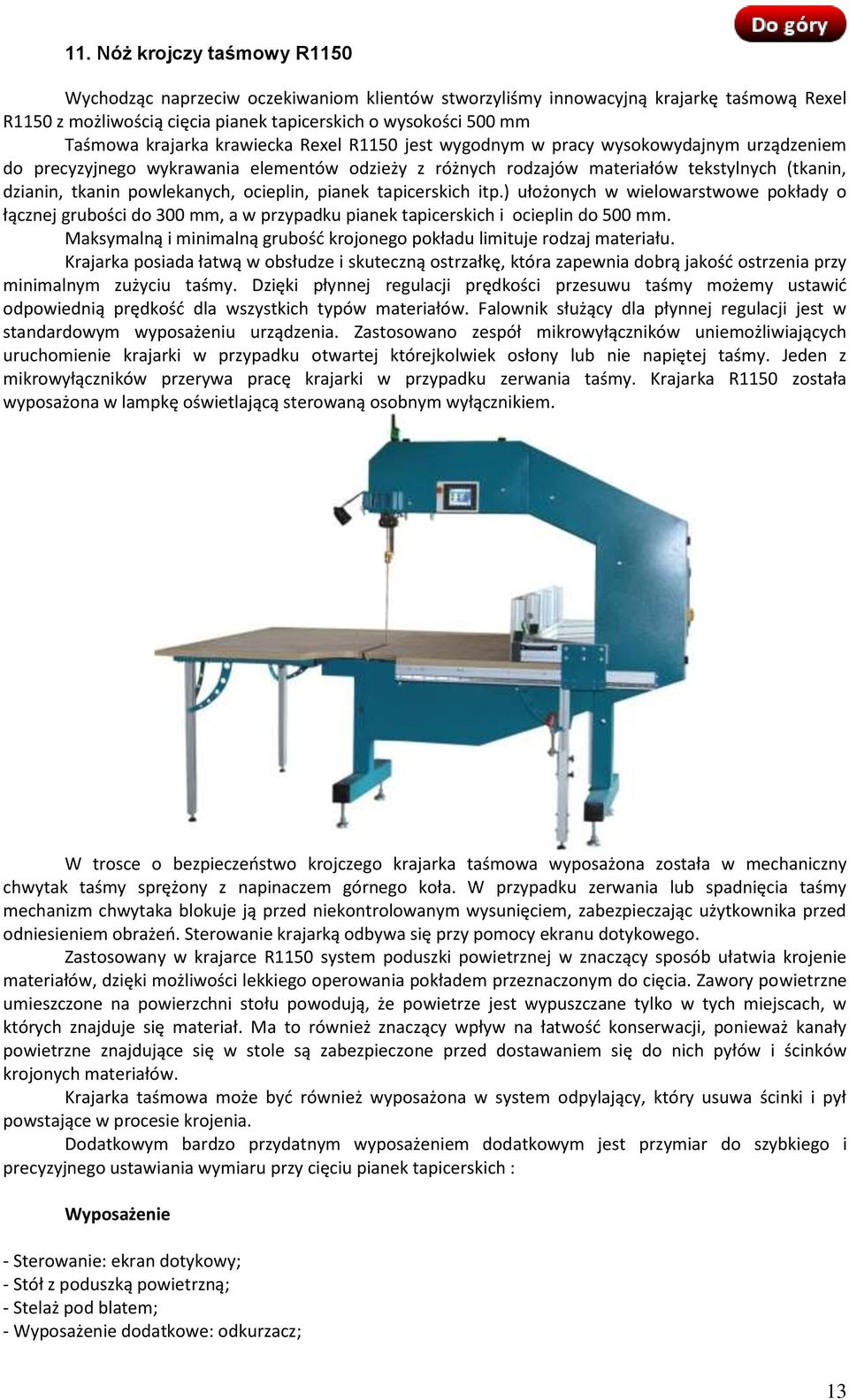

13 11. Nóż krojczy taśmowy R1150 Wychodząc naprzeciw oczekiwaniom klientów stworzyliśmy innowacyjną krajarkę taśmową Rexel R1150 z możliwością cięcia pianek tapicerskich o wysokości 500 mm Taśmowa krajarka krawiecka Rexel R1150 jest wygodnym w pracy wysokowydajnym urządzeniem do precyzyjnego wykrawania elementów odzieży z różnych rodzajów materiałów tekstylnych (tkanin, dzianin, tkanin powlekanych, ocieplin, pianek tapicerskich itp.) ułożonych w wielowarstwowe pokłady o łącznej grubości do 300 mm, a w przypadku pianek tapicerskich i ocieplin do 500 mm. Maksymalną i minimalną grubość krojonego pokładu limituje rodzaj materiału. Krajarka posiada łatwą w obsłudze i skuteczną ostrzałkę, która zapewnia dobrą jakość ostrzenia przy minimalnym zużyciu taśmy. Dzięki płynnej regulacji prędkości przesuwu taśmy możemy ustawić odpowiednią prędkość dla wszystkich typów materiałów. Falownik służący dla płynnej regulacji jest w standardowym wyposażeniu urządzenia. Zastosowano zespół mikrowyłączników uniemożliwiających uruchomienie krajarki w przypadku otwartej którejkolwiek osłony lub nie napiętej taśmy. Jeden z mikrowyłączników przerywa pracę krajarki w przypadku zerwania taśmy. Krajarka R1150 została wyposażona w lampkę oświetlającą sterowaną osobnym wyłącznikiem. W trosce o bezpieczeństwo krojczego krajarka taśmowa wyposażona została w mechaniczny chwytak taśmy sprężony z napinaczem górnego koła. W przypadku zerwania lub spadnięcia taśmy mechanizm chwytaka blokuje ją przed niekontrolowanym wysunięciem, zabezpieczając użytkownika przed odniesieniem obrażeń. Sterowanie krajarką odbywa się przy pomocy ekranu dotykowego. Zastosowany w krajarce R1150 system poduszki powietrznej w znaczący sposób ułatwia krojenie materiałów, dzięki możliwości lekkiego operowania pokładem przeznaczonym do cięcia. Zawory powietrzne umieszczone na powierzchni stołu powodują, że powietrze jest wypuszczane tylko w tych miejscach, w których znajduje się materiał. Ma to również znaczący wpływ na łatwość konserwacji, ponieważ kanały powietrzne znajdujące się w stole są zabezpieczone przed dostawaniem się do nich pyłów i ścinków krojonych materiałów. Krajarka taśmowa może być również wyposażona w system odpylający, który usuwa ścinki i pył powstające w procesie krojenia. Dodatkowym bardzo przydatnym wyposażeniem dodatkowym jest przymiar do szybkiego i precyzyjnego ustawiania wymiaru przy cięciu pianek tapicerskich : Wyposażenie - Sterowanie: ekran dotykowy; - Stół z poduszką powietrzną; - Stelaż pod blatem; - Wyposażenie dodatkowe: odkurzacz; 13

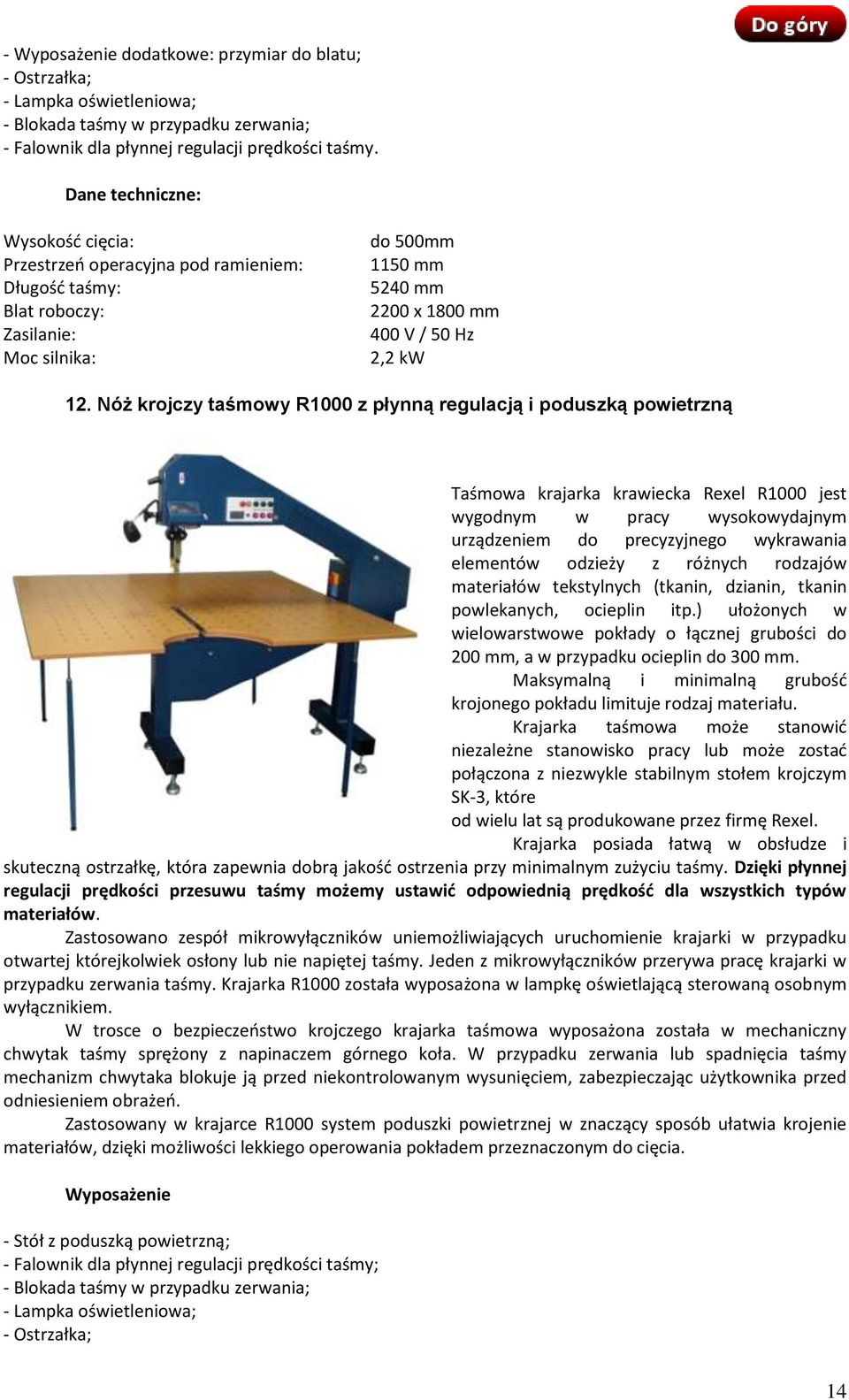

14 - Wyposażenie dodatkowe: przymiar do blatu; - Ostrzałka; - Lampka oświetleniowa; - Blokada taśmy w przypadku zerwania; - Falownik dla płynnej regulacji prędkości taśmy. Wysokość cięcia: Przestrzeń operacyjna pod ramieniem: Długość taśmy: Blat roboczy: Zasilanie: Moc silnika: do 500mm 1150 mm 5240 mm 2200 x 1800 mm 400 V / 50 Hz 2,2 kw 12. Nóż krojczy taśmowy R1000 z płynną regulacją i poduszką powietrzną Taśmowa krajarka krawiecka Rexel R1000 jest wygodnym w pracy wysokowydajnym urządzeniem do precyzyjnego wykrawania elementów odzieży z różnych rodzajów materiałów tekstylnych (tkanin, dzianin, tkanin powlekanych, ocieplin itp.) ułożonych w wielowarstwowe pokłady o łącznej grubości do 200 mm, a w przypadku ocieplin do 300 mm. Maksymalną i minimalną grubość krojonego pokładu limituje rodzaj materiału. Krajarka taśmowa może stanowić niezależne stanowisko pracy lub może zostać połączona z niezwykle stabilnym stołem krojczym SK-3, które od wielu lat są produkowane przez firmę Rexel. Krajarka posiada łatwą w obsłudze i skuteczną ostrzałkę, która zapewnia dobrą jakość ostrzenia przy minimalnym zużyciu taśmy. Dzięki płynnej regulacji prędkości przesuwu taśmy możemy ustawić odpowiednią prędkość dla wszystkich typów materiałów. Zastosowano zespół mikrowyłączników uniemożliwiających uruchomienie krajarki w przypadku otwartej którejkolwiek osłony lub nie napiętej taśmy. Jeden z mikrowyłączników przerywa pracę krajarki w przypadku zerwania taśmy. Krajarka R1000 została wyposażona w lampkę oświetlającą sterowaną osobnym wyłącznikiem. W trosce o bezpieczeństwo krojczego krajarka taśmowa wyposażona została w mechaniczny chwytak taśmy sprężony z napinaczem górnego koła. W przypadku zerwania lub spadnięcia taśmy mechanizm chwytaka blokuje ją przed niekontrolowanym wysunięciem, zabezpieczając użytkownika przed odniesieniem obrażeń. Zastosowany w krajarce R1000 system poduszki powietrznej w znaczący sposób ułatwia krojenie materiałów, dzięki możliwości lekkiego operowania pokładem przeznaczonym do cięcia. Wyposażenie - Stół z poduszką powietrzną; - Falownik dla płynnej regulacji prędkości taśmy; - Blokada taśmy w przypadku zerwania; - Lampka oświetleniowa; - Ostrzałka; 14

15 - Wyposażenie dodatkowe: odkurzacz. Wysokość cięcia: Przestrzeń operacyjna pod ramieniem: Długość taśmy: Blat roboczy: Zasilanie: Moc silnika: 200 mm (maks. 300 mm) 1000 mm 4250 mm 1800 x 1800 mm 400 V / 50 Hz 1,5 kw Klikając na ten link można obejrzeć film jak działa krajarka taśmowa: Nóż krojczy taśmowy R750 z płynną regulacją i poduszką powietrzną Nóż taśmowy Rexel R750 jest wygodnym w pracy wysokowydajnym urządzeniem do precyzyjnego wykrawania elementów odzieży z różnych rodzajów materiałów tekstylnych (tkanin, dzianin, tkanin powlekanych, ocieplin itp.) ułożonych w wielowarstwowe pokłady o łącznej grubości do 200 mm, a w przypadku ocieplin do 300 mm. Maksymalną i minimalną grubość krojonego pokładu limituje rodzaj materiału. Nóż taśmowy może stanowić niezależne stanowisko pracy lub może zostać połączony z niezwykle stabilnym stołem krojczym SK-3, które od wielu lat są produkowane przez firmę Rexel. Nóż taśmowy posiada łatwą w obsłudze i skuteczną ostrzałkę, która zapewnia dobrą jakość ostrzenia przy minimalnym zużyciu taśmy. Dzięki płynnej regulacji prędkości przesuwu taśmy możemy ustawić odpowiednią prędkość dla wszystkich typów materiałów. Zastosowano zespół mikrowyłączników uniemożliwiających uruchomienie noża taśmowego w przypadku otwartej którejkolwiek osłony lub nie napiętej taśmy. Jeden z mikrowyłączników przerywa pracę noża taśmowego w przypadku zerwania taśmy. Nóż taśmowy R750 został wyposażony w lampkę oświetlającą sterowaną osobnym wyłącznikiem. W trosce o bezpieczeństwo krojczego nóż krojczy wyposażony został w mechaniczny chwytak taśmy sprężony z napinaczem górnego koła. W przypadku zerwania lub spadnięcia taśmy mechanizm chwytaka blokuje ją przed niekontrolowanym wysunięciem, zabezpieczając użytkownika przed odniesieniem obrażeń. Zastosowany w nożu taśmowym R750 system poduszki powietrznej w znaczący sposób ułatwia krojenie materiałów, dzięki możliwości lekkiego operowania pokładem przeznaczonym do cięcia. Wyposażenie: - Stół z poduszką powietrzną; - Falownik dla płynnej regulacji prędkości taśmy; - Blokada taśmy w przypadku zerwania; - Lampka oświetleniowa; - Ostrzałka; - Wyposażenie dodatkowe: odkurzacz; 15

16 Wysokość cięcia: Przestrzeń operacyjna pod ramieniem: Długość taśmy: Blat roboczy: Zasilanie: Moc silnika: 200 mm (maks. 300 mm) 750 mm 3800 mm 1500 x 1500 mm 400 V / 50 Hz 1,5 kw Klikając na ten link można obejrzeć film jak działa krajarka taśmowa: Nóż krojczy taśmowy R500 Taśmowa krajarka krawiecka Rexel R500 jest wygodnym w pracy wysokowydajnym urządzeniem do precyzyjnego wykrawania elementów odzieży z różnych rodzajów materiałów tekstylnych (tkanin, dzianin, tkanin powlekanych, ocieplin itp.) ułożonych w wielowarstwowe pokłady o łącznej grubości do 300 mm. Krajarka taśmowa może stanowić niezależne stanowisko pracy lub może zostać połączona z niezwykle stabilnym stołem krojczym SK-3, które od wielu lat są produkowane przez firmę Rexel. Krajarka posiada łatwą w obsłudze i skuteczną ostrzałkę, która zapewnia dobrą jakość ostrzenia przy minimalnym zużyciu taśmy. Zastosowano zespół mikrowyłączników uniemożliwiających uruchomienie krajarki w przypadku otwartej którejkolwiek osłony lub nie napiętej taśmy. Jeden z mikrowyłączników przerywa pracę krajarki w przypadku zerwania taśmy. Krajarka R500 została wyposażona w lampkę oświetlającą sterowaną osobnym wyłącznikiem. W trosce o bezpieczeństwo krojczego krajarka taśmowa wyposażona została w mechaniczny chwytak taśmy sprężony z napinaczem górnego koła. W przypadku zerwania lub spadnięcia taśmy mechanizm chwytaka blokuje ją przed niekontrolowanym wysunięciem, zabezpieczając użytkownika przed odniesieniem obrażeń. Wyposażenie: - Blokada taśmy w przypadku zerwania; - Lampka oświetleniowa; - Ostrzałka; Wysokość cięcia: Przestrzeń operacyjna pod ramieniem: Długość taśmy: Blat roboczy: Zasilanie: Moc silnika: 300 mm 500 mm 2825 mm 1000 x 1200 mm 400 V / 50 Hz 1,1 kw 16

17 15. Przymiar ręczny PR-3 do noża taśmowego R1150 Przymiar ręczny PR-3 jest idealnym uzupełnieniem taśmowej krajarki krawieckiej Rexel R1150. Urządzenie to umożliwia szybkie i precyzyjne ustawienie wymiaru przy cięciu pianek tapicerskich. Prosta obsługa i niezawodne prowadzenie względem blatu stołu umożliwiają szybką zmianę ustawień przymiaru. Zestaw wyposażony jest w ręczne blokady nastaw położenia, co gwarantuje stabilną i precyzyjną pracę podczas cięcia pianki. Odczyt położenia dokonywany jest przy pomocy miary znajdującej się na powierzchni blatu. Rączki umieszczone na bokach przymiaru pozwalają na wygodne przesuwanie urządzenia względem blatu stołu. Urządzenie może być dodatkowo wykonane w różnych wersjach kolorystycznych jak i wymiarowych. Szerokość przymiaru: Długość toru jezdnego: Wysokość odbjonika: Prowadzenie: Blokada: Rama: 1843 mm 1040 mm 300 mm Szyna profilowa / wózek z łożyskowaniem kulkowym Docisk z przegubem kolanowym Wykonana z systemowych profili aluminiowych 17

18 16. Urządzenie lagujące UL-3 o dowolnej długości Stół krojczy SK-3 z urządzeniem lagującym UL-3 służy do warstwowego lagowania tkaniny i następnie jego rozkroju na elementy przy pomocy noży krojczych tarczowych lub pionowych. Komplet urządzenia lagującego UL-3 zawiera: - Konstrukcja stalowa stołu krojczego; - Blat stołu z kątownikiem aluminiowym; - Wózek lagujący; - Listwa dociskowa; - Odkrawacz tkanin automatyczny lub ręczny; Wbudowany odkrawacz tkanin pozwala automatycznie odcinać każdą rozwiniętą warstwę materiału. Stół krojczy SK-3 z urządzeniem lagującym UL-3 jest podstawowym wyposażeniem krojowni materiałów w zakładach krawieckich i tapicerskich. Nowoczesna i zmodernizowana konstrukcja została zaprezentowana po raz pierwszy na Targach INTERMASZ 2008 w marcu. Urządzeniem lagujące UL-3 wyróżnia się bardzo wysoką precyzją wykonania, niespotykaną stabilnością i dbałością o estetykę. Całość konstrukcji jest wykonana ze stalowych profili zamkniętych co zapewnia odpowiednią trwałość i sztywność. Blat roboczy z płyty laminowanej o gr. 25 mm z brzegami wykończonymi kątownikami aluminiowanymi, daje również gwarancję wieloletniej trwałości. Stół krojczy SK-3 jest wykonany w technologii modułowej, co w każdej chwili umożliwia jego prostą i szybką rozbudowę. Możliwa jest również regulacja wysokości stołu, oraz jego wypoziomowanie przy pomocy śrub nastawczych. Urządzenie lagujące UL-3 jest opcjonalnie montowane do stołu krojczego SK-3 i służy do wielowarstwowego lagowania tkanin na blacie roboczym. Po założeniu wałka tkaniny, możliwa jest obsługa urządzenia przez jedną osobę. Wbudowany odkrawacz tkanin pozwala automatycznie odcinać każdą rozwiniętą warstwę materiału. Zastosowanie stołu SK-3 z urządzeniem lagującym UL-3 znacznie usprawnia pracę w krojowni, oraz podnosi jej wydajność bez zwiększenia zatrudnienia. Urządzenie lagujące wyprodukujemy w ciągu 7 dni roboczych. Klikając na ten link można obejrzeć film jak działa urządzenia lagująnce: 18

19 17. Stół do cięcia rolet UK-1 MAX Maksymalna szerokość cięcia: 2500 mm W skład urządzenia wchodzi: - stół krojczy z blatem o długości 3300 mm i szerokości 2770 mm; - poprzeczny nóż odcinający (szczelinowy); - pneumatyczna listwa dociskowa; - podajnik materiału. Takim urządzeniem będziecie mogli Państwo ciąć: - materiał na roletki materiałowe; - różnego rodzaju sztywne lub twarde materiały; - różnego typu wykładziny. Stół krojczy do cięcia rolet składa się ze stabilnej skręcanej konstrukcji, wykonanej na bazie stalowych profili zamkniętych i blatu roboczego z laminowanej płyty wiórowej o grubości 25 mm, wykończonej kątownikami aluminiowymi. Wysokość stołu oraz jego długość i szerokość są dostosowywane indywidualnie do potrzeb Klienta. Konstrukcja jest wyposażona w śruby regulacyjne ułatwiające jego wypoziomowanie. Do blatu roboczego jest przymocowany poprzeczny nóż odcinający. Ma on konstrukcję suwnicową, tzn. na profilowanej szynie nad blatem roboczym porusza się łożyskowany wózek z silnikiem napędowym i nożem tnącym. Ostrze tnące jest zagłębione ok. 5-7 mm w szczelinę w stole krojczym i przemieszcza się w niej w poprzek stołu. Przesuw noża krojczego względem szyny odbywa się dzięki zespołowi przekładni i elastycznej lince prowadzącej. Źródłem momentu obrotowego jest ten sam silnik który napędza ostrze tnące. Rozwiązanie to ma tę zaletę, że przez sztywny lub twardy materiał krojony przemieszcza się tylko samo ostrze o grubości ok. 1 mm (brak nogi i stopy tradycyjnego noża krojczego, które powodują duże opory przesuwu), jest ponadto energooszczędne jeden silnik spełniający 2 funkcje. Następnym ważnym atutem tego rozwiązania jest to, że cięcie odbywa się w dwie strony. Nóż krojczy, po przecięciu materiału, dzięki wyłącznikom krańcowym, automatycznie zatrzymuje się na końcu szyny jezdnej, następuje wtedy przesunięcie materiału i ponownie załączony nóż samoczynnie zmienia kierunek obrotów silnika i tnie również w drodze powrotnej. Nóż odcinający jest wyposażony w ostrzałkę, można również regulować jego wysokość nad blatem roboczym w miarę zużywania się ostrza. Klikając na ten link można obejrzeć film jak ten stół do cięcia rolet: 19

20 18. Stół do cięcia rolet UK-1 ECO Kompletny stół do rolet Rexel UK-1 ECO zawiera: -niezwykle stabilny stół krojczy z blatem roboczym; -poprzeczny tarczowy nóż odcinający; -manualną listwę dociskową; -podajnik materiału; -przymiar (kątownik) do ustawiania wymiaru cięcia. Stół krojczy do cięcia rolet składa się ze stabilnej skręcanej konstrukcji, wykonanej na bazie stalowych profili zamkniętych i blatu roboczego z laminowanej płyty wiórowej o grubości 25 mm, wykończonej kątownikami aluminiowymi. Wysokość stołu oraz jego długość i szerokość są dostosowywane indywidualnie do potrzeb Klienta. Konstrukcja jest wyposażona w śruby regulacyjne ułatwiające jego wypoziomowanie. Do blatu roboczego jest przymocowany zaniżony poprzeczny nóż odcinający. Manualna listwa dociskowa, której zadaniem jest unieruchomienie krojonego materiału, składa się ze stalowego profilu zamkniętego podklejonego elastyczną pianką i dźwigni do podnoszenia Szerokość cięcia: Szerokość blatu: Długość blatu: Całkowita szerokość urządzenia: Całkowita długość urządzenia: Wysokość stołu: Szybkość cięcia: Obrowy ostrza: Średnica ostrza: Zasilanie: Moc: do 2500 mm 2700 mm 2500 mm lub większa 3100 mm 2900 mm 890 mm 0,5m/s 2300/min 108 mm 230V 240 W Urządzenie jest produkowane na zamówienie, po dokładnym uzgodnieniu potrzeb Klienta. Termin realizacji stołu do rolet około 7-10 dni. 20

21 19. Urządzenie do cięcia twardych materiałów OT-3 Urządzenie do cięcia OT-3 jest przeznaczone do cięcia filcu, sztywnych, twardych materiałów, różnego typu wykładzin, ocieplin, włóknin, mat kokosowych. Maksymalna szerokość cięcia: 2500 mm. W skład urządzenia wchodzi: - poprzeczny nóż odcinający (szczelinowy); - pneumatyczna listwa dociskowa. Opcje dodatkowe: - stół krojczy; - podajnik materiału. Do blatu roboczego jest przymocowany poprzeczny nóż odcinający. Ma on konstrukcję suwnicową, tzn. na profilowanej szynie nad blatem roboczym porusza się łożyskowany wózek z silnikiem napędowym i nożem tnącym. Ostrze tnące jest zagłębione ok. 5-7 mm w szczelinę w stole krojczym i przemieszcza się w niej w poprzek stołu. Przesuw noża krojczego względem szyny odbywa się dzięki zespołowi przekładni i elastycznej lince prowadzącej. Źródłem momentu obrotowego jest ten sam silnik który napędza ostrze tnące. Rozwiązanie to ma tę zaletę, że przez sztywny lub twardy materiał krojony przemieszcza się tylko samo ostrze o grubości ok. 1 mm (brak nogi i stopy tradycyjnego noża krojczego, które powodują duże opory przesuwu), jest ponadto energooszczędne jeden silnik spełniający 2 funkcje. Następnym ważnym atutem tego rozwiązania jest to, że cięcie odbywa się w dwie strony. Nóż krojczy, po przecięciu materiału, dzięki wyłącznikom krańcowym, automatycznie zatrzymuje się na końcu szyny jezdnej, następuje wtedy przesunięcie materiału i ponownie załączony nóż samoczynnie zmienia kierunek obrotów silnika i tnie również w drodze powrotnej. Nóż odcinający jest wyposażony w ostrzałkę, można również regulować jego wysokość nad blatem roboczym w miarę zużywania się ostrza. Pneumatyczna listwa dociskowa, której zadaniem jest unieruchomienie krojonego materiału, składa się ze stalowego profilu zamkniętego podklejonego elastyczną pianką i dwóch siłowników pneumatycznych. Ciśnienie robocze od 3-5 atm regulowane w zależności od potrzebnej siły docisku. Sterowanie ruchem listwy za pomocą ręcznej dźwigni (tzw. joystick). Klikając na ten link można obejrzeć film jak działa UK-1M 21

22 20. Zwijarka tkaniny ZT-1 Oferujemy uniwersalną zwijarkę tkaniny do roletek materiałowych Umożliwia o wiele szybsze i dokładniejsze nawinięcie materiału na rurkę w odróżnieniu od nawijania ręcznego. Zalety urządzenia: - szybkie i łatwe mocowanie oraz wyjęcie roletki po zwinięciu; - zwijarkę można zamocować do stołu Rexel UK-1 lub dowolnego innego; - sterowanie nożne; - płynna regulacja obrotów; - idealnie pasuje do większości rurek; - intuicyjna obsługa zwijarki. - Moc silnika: 120 W - Zasilanie: 230 V - Średnica rurek: do 40 mm - Długość rurek: do 2650 mm - Długość całego urządzenia: 3000 mm Możemy wyprodukować zwijarki o innych parametrach na indywidualne zamówienie Klienta Firma Rexel produkuje stoły do cięcia rolet materiałowych. Klikając na ten link można obejrzeć film jak działa ta zwijarka tkaniny: 22

23 21. Przymiar automatyczny PA-1-3 Automatyczny przymiar PA-1 jest stanowiskiem do precyzyjnego odmierzania i cięcia różnego rodzaju elementów, takich jak np. rurki i listwy aluminiowe. W pełni zautomatyzowane stanowisko pozwala na prostą i powtarzalną pracę oraz zapewnia powtarzalność pomiaru z dokładnością do 0,1 mm. Stanowisko PA-1 sprawdzi się wszędzie tam, gdzie potrzebny jest szybki i precyzyjny pomiar długości ciętych elementów w połączeniu z przyjaznym środowiskiem wprowadzania danych poprzez dotykowy panel operatorski. - Cięcie na wymiar elementów typu: rurki, profile, listwy aluminiowe, itp; - Zakres wskazania długości: 3, 4, 5, 6 m (możliwość wykonania przymiaru wedle założeń klienta) ; - Stół roboczy wykonany z płyty laminowanej o grubości 18 mm wymiary 3470x350 mm (możliwość zmiany wymiarów, szerokość i długość blatu według zaleceń klienta) ; - Prowadnica liniowa osłonięta przed dostępem kurzu i opiłków z ciętych elementów; - Zderzak umieszczony na wózki prowadnicy z ręczną regulacją ustawienia pozycji; - Pasek zębaty wykonany z poliuretanu z kordem stalowym; - Prowadzenie wózka z odbojnikiem na prętach stalowych chromowanych, hartowanych; - Banda pozycjonująca cięte elementy wzdłuż całego stołu; - Konstrukcja wykonana z anodowanych profili aluminiowych; - Podpora ze stopami nastawnymi możliwość regulacji wysokości stołu; - Wyświetlacz dotykowy o przekątnej 5,7 możliwość zapisywania standardowych wymiarów cięcia, historia cięć; - Niski poziom hałasu pracy urządzenia; - Szafa sterownicza: wyłącznik bezpieczeństwa, wyłącznik główny; - Napęd elektryczny sterowanie napędu w pętli zamkniętej; - Dynamiczne pozycjonowanie wózka; - Dokładność pomiaru do 0,1 mm ; - Zasilanie elektryczne 230 V. Prezentowany model PA-1-3: - Przymiar automatyczny o długości 3000 mm wraz z osprzętem elektrycznym i panelem operatorskim; - Stół odkładczy o długości 3000 mm; - Stół z ukośnicą do cięcia aluminium; 23

24 22. Winda kontrolna elektryczna WK-1 Winda kontrolna służy do sprawdzania prawidłowości nawoju tkaniny na górną rurkę nawojową - sterowanie nożne; - sprawna i łatwa kontrola nawoju tkaniny; - ruchoma karetka pozwalająca dopasować szerokość do rozmiaru rolety; - lekka i wytrzymała konstrukcja z anodowanego aluminium. Zasilanie Wymiary Max podnoszenie Max szerokość Prędkość podnoszenia Masa 0,4 kw 3x380V/50Hz or 230V50Hz 3400x3100x500 mm 3000 мм (on request 4000 mm) 2000 мм (on request 3000 mm) approx. 0,3 m/s 60 kg. 24

25 23. Nóż krojczy poprzeczny (odkrawacz automatyczny OT-1 A) Odkrawacz tkanin OT-1A produkcji REXEL jest urządzeniem mającym zastosowanie głównie w krojowni materiałów lub w hurtowniach tkanin. Jego zadaniem jest szybkie i dokładne odcinanie żądanej długości tkaniny. Jest więc montowany jako dodatkowe wyposażenie stołu krojczego, przeglądarkoprzewijarki lub przewijarki tkanin. W każdym z wymienionych przypadków z odkrawaczem może współpracować licznik ilości odciętych warstw. Zasada działania: W odkrawaczu automatycznym OT-1/A cały proces odcinania materiału oraz przemieszczenie się noża odbywa się samoczynnie po naciśnięciu przycisku. Wg życzenia klienta wyprodukujemy odkrawacz odpowiedniej długości (na przykład dla niestandardowej szerokości blatu stołu krojczego). 24. Nóż krojczy poprzeczny (odkrawacz ręczny OT-1 R) Odkrawacz tkanin OT-1R produkcji REXEL jest urządzeniem mającym zastosowanie głównie w krojowni materiałów lub w hurtowniach tkanin. Jego zadaniem jest szybkie i dokładne odcinanie żądanej długości tkaniny. 25

26 Jest więc montowany jako dodatkowe wyposażenie stołu krojczego, przeglądarko-przewijarki lub przewijarki tkanin. W każdym z wymienionych przypadków z odkrawaczem może współpracować licznik ilości odciętych warstw. Zasada działania: W odkrawaczu automatycznym OT-1/R cały proces odcinania materiału oraz przemieszczenie się noża odbywa się samoczynnie po naciśnięciu przycisku. Wg życzenia klienta wyprodukujemy odkrawacz odpowiedniej długości (na przykład dla niestandardowej szerokości blatu stołu krojczego). 25. Przewijarko - przeglądarka do tkanin РР-1 Przewijarko-przeglądarka typ PP-1 służy do przeglądania, przewijania i pomiaru metrów tkanin. Zastosowana lampa - ekran pozwala na prześwietlanie przesuwającej się tkaniny w celu wykrycia błędów splotu, uszkodzeń mechanicznych i zabrudzeń. Szerokość przewijanego materiału: do 185 cm. Wymiar ekranu: 200 x 50 cm. Waga: 100 kg. Ciężar przewijanej beli: do 45 kg. Średnica przewijanej beli: do 50 cm. Szybkość przewijania : do 60 m/min. Ustawienia prowadzenia materiału: ręczne. Ustawienie ekranu: płynne od 0 do 35. Wyposażenie: 2 wałki z ogranicznikami. Licznik metrów: mechaniczny, renomowanej niemieckiej firmy Przeznaczenie: do zwykłych tkanin (przy przewijaniu dzianin licznik pokazuje błędne wartości ze względu na powstanie naciągu dzianiny można tylko przeglądać, bez pomiaru długości). Klikając na ten link można obejrzeć film jak działa przewijarko-przeglądarka PP-1: 26

27 26. Przewijarko - przeglądarka do tkanin РР-1 Super Przewijarko-przeglądarka typ PP-1S służy do przeglądania, przewijania i pomiaru metrów tkanin. Zastosowana lampa - ekran pozwala na prześwietlanie przesuwającej się tkaniny w celu wykrycia błędów splotu, uszkodzeń mechanicznych i zabrudzeń. - Szerokość przewijanego materiału - do 185 cm. - Wymiar ekranu x 50 cm. - Waga kg. - Ciężar przewijanej beli - do 60 kg. - Średnica przewijanej beli - do 50 cm. - Szybkość przewijania do 60 m/min. - Ustawienia prowadzenia materiału - ręczne. - Ustawienie ekranu - płynne od 0 do Wyposażenie kosz do odwijania materiału. - Falownik Hitachi - Moc silnika: 370 Wat - Licznik metrów: mechaniczny, renomowanej niemieckiej firmy - Odwijanie materiału odbywa się z kosza na stalową rurę Przeznaczenie: do zwykłych tkanin (przy przewijaniu dzianin licznik pokazuje błędne wartości ze względu na powstanie naciągu dzianiny można tylko przeglądać, bez pomiaru długości). 27

28 27. Przewijarko-przeglądarka PP-4 Przewijarko-przeglądarka typ PP-4 służy do przeglądania, przewijania i pomiaru metrów tkanin. Zastosowana lampa - ekran pozwala na prześwietlanie przesuwającej się tkaniny w celu wykrycia błędów splotu, uszkodzeń mechanicznych i zabrudzeń. PP-4 wyposażona jest w ekran sterujący dotykowy, oraz w optoelektroniczne czujniki. Urządzenie umożliwia równe nawinięcie materiału na gilzę dzięki funkcji równania brzegu. Szerokość przewijanego materiału: do 200 (240) cm Waga: ok 400 kg Ciężar przewijanej beli: do 80 kg Średnica przewijanej beli: do 50 cm Szybkość przewijania: płynna regulacja w zakresie 5 75 m/min Ustawienia prowadzenia materiału: ręczne. Ustawienie ekranu: płynne do 35 Falownik: Mitsubishi Moc zainstalowana: 2200 Wat Licznik metrów: elektroniczny wbudowany Przewijanie: do tyłu (cofanie np. przy wykryciu uszkodzenia czy zabrudzenia) Przeznaczenie: do zwykłych tkanin oraz dzianin. Klikając na ten link można obejrzeć film jak działa przewijarko-przeglądarka PP-4: 28

29 28. Przewijarka tkanin PP-2 Przewijarka tkanin typ PP-2 służy do przewijania i pomiaru długości tkanin. Wbudowany odkrawacz pozwala jednocześnie odcinać potrzebne odcinki materiału. Zastosowanie - w zakładach produkcyjnych branży odzieżowej, jak również w punktach prowadzących detaliczną lub hurtową sprzedaż tkanin. Przewijarka tkanin przewija materiał z wałka umieszczonego w koszu na wałek umieszczony na rurze nawijającej. Dostępne jednocześnie funkcje: pomiar metrażu licznik metrów, odcinanie materiału na żądaną długość odkrawacz tkanin. PP-2 występuje w trzech wersjach: PP-2/A Standard, przewijanie, pomiar metrów ; PP-2/B Przewijanie, pomiar metrów, wersja z odkrawaczem ręcznym; PP-2/C Przewijanie, pomiar metrów, wersja z odkrawaczem automatycznym; Waga: Ciężar przewijanej beli: Szerokość przewijanego materiału: Średnica przewijanej beli: Szybkość przewijania: Ustawienie prowadzenia materiału: Napięcie zasilania: Moc całkowita: 90 kg. do 45 kg. do 190 cm. do 45 cm. do 50m/min. ręczne. 1 x 230V / ~50Hz PP-2/A 180W PP-2/B 300W PP-2/C 420W Klikając na ten link można obejrzeć film jak działa przewijarka PP-2: 29

30 29. Stół krojczy SK-3 o dowolnej długości Stół krojczy SK-3 jest podstawowym wyposażeniem krojowni materiałów w zakładach krawieckich, tapicerskich i szwalniach. Nowoczesna i zmodernizowana konstrukcja została zaprezentowana po raz pierwszy na Targach INTERMASZ 2008 w marcu. Całość konstrukcji jest wykonana ze stalowych profili zamkniętych co zapewnia odpowiednią trwałość i sztywność. Blat roboczy wykonany z płyty wiórowej laminowanej o gr. 25 mm z brzegami wykończonymi kątownikami aluminiowanymi, które zabezpieczają brzegi stołu, co daje gwarancję wieloletniej trwałości. Stół krojczy SK-3 jest wykonany w technologii modułowej, co w każdej chwili umożliwia jego prostą i szybką rozbudowę. Możliwa jest również regulacja wysokości stołu, oraz jego wypoziomowanie przy pomocy śrub nastawczych. Stół krojczy SK-3 wyróżnia się bardzo wysoką precyzją wykonania, niespotykaną stabilnością i dbałością o estetykę. Zalety stołu krojczego: - Zwiększona sztywność stołu krojczego dzięki zastosowaniu konstrukcji ramowej, która w całości została wykonana z profili stalowych zamkniętych 40 x 40 mm (rama) i 40 x 80 mm (nogi) - Blat wykonany z płyty wiórowej laminowanej białej gładkiej o grubości 25 mm - Blat z każdej strony wykończony kątownikami aluminiowanymi 25 x 25 mm - Pod całym blatem idzie rama stalowa z profilu 40 x 40 mm - Wszystkie łączenia blatów roboczych są podparte tą samą ramą 40 x 40 mm - Co druga noga posiada wsporniki ukośne, które dodatkowo usztywniają całą konstrukcję - Regulacja wysokości i wypoziomowanie gwarantuje idealnie równą powierzchnię stołu - Możliwość dalszej dobudowy stołu - Możliwość zastosowania kółek, dzięki którym można łatwo i szybko przemieszczać stół na hali produkcyjnej - Stoły krojcze są produkowane w naszym zakładzie w Polsce i z polskich surowców Standardowa szerokość blatu 1,83 m 2,07 m. Wysokość stołu krojczego 90 cm. Każdy następny moduł wydłuża stół o 1,1 m. 30

31 30. Stół krojczy SK-2 o dowolnej długości Stelaż stołu krojczego posiada konstrukcję segmentową, modułową. Pozwala ona na uzyskanie dowolnej długości stołu przez łączenie odpowiedniej ilości segmentów. Umieszczone w podstawie segmentu pokrętła regulacyjne pozwalają na precyzyjne wypoziomowanie całego stołu krojczego. - długość segmentu (regulacja płynna) 1550 mm mm - szerokość segmentu mm - wysokość (regulacja płynna) 840 mm mm - konstrukcje stołów krojczych są produkowane w naszym zakładzie w Polsce i z polskich surowców. 31

32 31. Stelaż stołu krojczego SK-3 o dowolnej długości Całość konstrukcji jest wykonana ze stalowych profili zamkniętych co zapewnia odpowiednią trwałość i sztywność. Stelaż stołu krojczego SK-3 jest wykonany w technologii modułowej, co w każdej chwili umożliwia jego prostą i szybką rozbudowę. Możliwa jest również regulacja wysokości stołu, oraz jego wypoziomowanie przy pomocy śrub nastawczych. Konstrukcja stołu krojczego SK-3 wyróżnia się bardzo wysoką precyzją wykonania, niespotykaną stabilnością i dbałością o estetykę. Zalety konstrukcji stołu krojczego: - Zwiększona sztywność stalowego stelaża do stołu krojczego dzięki zastosowaniu konstrukcji ramowej, która w całości została wykonana z profili stalowych zamkniętych 40 x 40 mm (rama) i 40 x 80 mm (nogi); - Wszystkie łączenia blatów roboczych standartowo są podparte ramą 40 x 40 mm; - Co druga noga posiada wsporniki ukośne, które dodatkowo usztywniają całą konstrukcję; - Regulacja wysokości i wypoziomowanie gwarantuje idealnie równą powierzchnię stołu; - Możliwość dalszej dobudowy stołu; - Możliwość zastosowania kółek, dzięki którym można łatwo i szybko przemieszczać stół na hali produkcyjnej; - Stelaże stołów krojczych są produkowane w naszym zakładzie w Polsce i z polskich surowców. 32

33 32. Stelaż stołu krojczego SK-2 o dowolnej długości Stelaż stołu krojczego posiada konstrukcję segmentową, modułową. Pozwala ona na uzyskanie dowolnej długości stołu przez łączenie odpowiedniej ilości segmentów. Umieszczone w podstawie segmentu pokrętła regulacyjne pozwalają na precyzyjne wypoziomowanie całego stołu krojczego. Konstrukcje stołów krojczych są produkowane w naszym zakładzie w Polsce i z polskich surowców. Długość segmentu: Szerokość segmentu: Wysokość: 1550 mm mm 1400 mm 840 mm mm 33

34 33. Krzesło tapicerowane KT-1 / krzesło ze sklejki KT-2 Przemysłowe obrotowe krzesło sklejkowe - idealne rozwiązanie na wyposażenie szwalni, zakładu krawieckiego lub innego stanowiska, gdzie ceniona jest ergonomia, ale tempo pracy nie pozwala na subtelne traktowanie wyposażenia. Mocna, precyzyjnie wykonana i solidna konstrukcja oraz stalowa śruba regulacji wysokości zapewnią bezawaryjną eksploatację i wygodę w użytkowaniu przez długie lata Krzesła są produkowane przez polskiego producenta firmę Rexel. Najlepsze rozwiązanie pod względem cena jakość. Krzesło: KT-1 KT-2 Wymiar oparcia: 40x26 cm 40x17,5 cm Wymiar siedziska: 40x44 cm 40x42 cm Średnica krzyżaka: 60 cm 60 cm Regulacja wysokości: cm cm Śrubowa regulacja wysokości Tak Tak Siedzisko i oparcie: Siedzisko i oparcie tapicerowane Materiał sklejka 34

35 34. Stół S-1 do przemysłowej maszyny szwalniczej Stół do maszyny szwalniczej stebnówka, overlock Sabilna konstrukcja; Zywna regulacja wysokości blatu; Rgulacja ustawienia pedałów; Selaż wyprodukowany ze stali o gr 2 mm; Stelaż malowany proszkowo. 35

36 35. Rozwijarka stacjonarna (lagownica) LS-5 na 5 belek Szerokość beli: Średnica beli: Waga beli: Jednocześnie można powiesić do 90 cm do - 55 cm do - 55 kg 5 bel materiału. Pasuje do każdego stołu krojczego 36

37 36. Rozwijarka stacjonarna (lagownica) LS-3 na 3 belki Szerokość beli: Średnica beli: Waga beli: Jednocześnie można powiesić do 190 cm do - 55 cm do - 55 kg 3 bel materiału. Pasuje do każdego stołu krojczego 37
