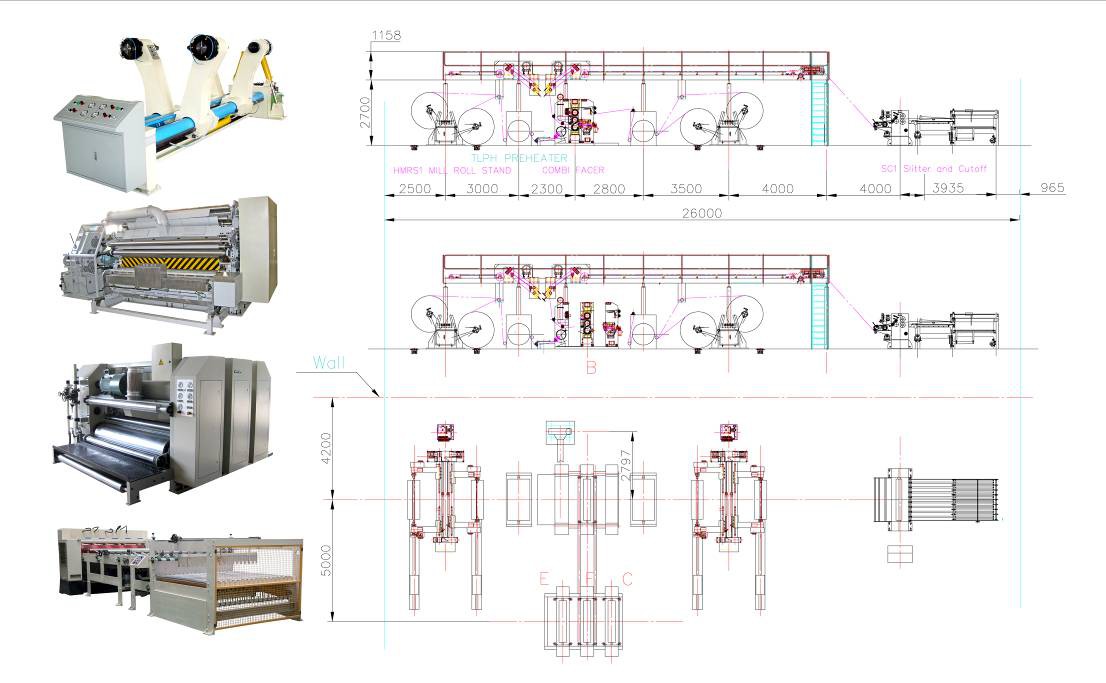

1 Linia do produkcji 2-warstwowej tektury falistej Ta linia produkcyjna jest specjalnie zaprojektowana dla dużej produkcji 2-warstwowej tektury falistej. Największą zaletą tej linii jest możliwość umieszczenia TWIN FACER lub COMBI FACER (podwójna lub modułowa sklejarka) aby uzyskać jak najlepsze dla nas kombinacje profilu fali, oraz szybką zmianę. Ponieważ TWIN FACER oraz COMBI FACER są sklejarkami z większą ilością fal w porównaniu do standardowej pojedynczej, są dzięki temu o wiele bardziej ekonomiczne i konkurencyjniejsze.

2 HYDRAULICZNE ODWIJAKI Główne cechy: Urządzenie do przewożenia bel papieru z wózkiem, aby przenieść belki do odwijaków i ułożyć je na środku linii. Zainstalowany z hydrauliczną pompą. Hydrauliczne sterowanie ramion odwijaków; podnoszenia / opuszczanie i przemieszczanie poziome. 3 / 4 podwójne końcówki czopów Wielo punktowy pneumatyczny układ hamulcowy. Dostępna średnica rolki papieru: 350 ~ 1500mm Dostępna szerokość robocza: 1200 ~ 2500mm Opcjonalnie zmotoryzowany wózek. PODGRZEWACZ

3 Opis: Ogrzewanie wstępne dostępne średnica bębna Ф600/Ф900/Ф1100mm. Bęben może być stały, nieruchomy lub zmotoryzowany. Motorowa regulacja kąta zawijania. Zakres regulacji zawijania: 60 ~ 220. Dostępna szerokość robocza: 1200 ~ 2500mm. Powierzchnie bębna i rolek prowadzących papier są polerowane i pokryte chromem. Obrotowe rolki podgrzewania poprawiają przewodzenie ciepła, zmniejszają uszkodzenie papieru. Rolka zawijania napędzana przez przekładnię, aby zmniejszyć wibracje rolek i uniknąć zerwania papieru. Równoległość rolki może być regulowana. Wyposażone w energooszczędną przepustnicę pokrywy do podgrzania papieru z wysoką wydajnością termiczną. Zamontowano z nowy typu filtra ze zwartą konstrukcją, doskonałym i wydajnym. Zainstalowano syfon na wężu, aby uniknąć złego odprowadzania rury, spowodowane złą instalacją. GÓRNY MOST Z HAMULCEM PRÓŻNIOWYM Niezależnie napędzany transporter przenośnika, oraz podciśnieniowy hamulec. Dla elektrycznej regulacji dośrodkowującej wstęgę, zastosowano dwa pulpity operacyjne. Jeden przy moście i drugi przy sklejarce. Operator może działać na moście albo na ziemi.

4 COMBI FACER (SKLEJARKA MODUŁOWA) Sklejarka z wymiennymi modułami fali umożliwia operatorowi nieograniczoną liczbę zmian profili fali w ciągu kilku minut. COMBI FACER zawiera 3 sekcje: A) Sekcja stała B) Moduł wałów ryflowych. C) Sekcja nanoszenia kleju. Wszystkie 3 sekcje są blokowane pneumatycznie. Zastosowano szybko-złącza do połączeń pary, kondensatu i pneumatyki. Szyny bazowe umożliwiają rozjeżdżanie sekcji oraz parkowanie modułów ryflowych. Główne cechy: Mocna konstrukcja dla pracy z dużą prędkością bez wibracji. Szybki wielo-profilowy system wymiany, modułów ryflowych. Nieograniczona liczba profilów, moduły nie produkujące są zaparkowane na zewnątrz linii, ułatwiając dostęp dla czyszczenia i konserwacji. Bezpalcowy system ssący. Proste do regulacji, niskie koszty utrzymania, łatwy dostęp. Standardowy zaprojektowane wały ryflowe, z przystępną ceną dla regeneracj lub wymiany rolek. Zintegrowana cylinder podgrzewacza. Układ sterowania PLC do automatycznego ustawiania szczeliny klejenia. Zmiana profilu przez jednego operatora w 10 minut (z uruchomieniami). Długa żywotność smarowania cylindrów i małewymagania konserwacji. Oddzielne stanowisko operatora z ekranem dotykowym. Prędkość maksymalna: 150m/min.

5 Dostępne szerokości: 1200 ~ 2000mm TWIN FACER (PODWÓJNA SKLEJARKA) Główne cechy: Dwa zestawy wałów ryflowych (A B C E F) włączone w jednym urządzeniu. Jeden zestaw ryflowy pracuje, gdy drugi jest rozgrzewany. Szybka zmiana fali. Zmiana fali może być przygotowana w 3 minuty. Dwa podajniki kleju, jedna rolka dociskowa. System podciśnieniowy zapewnia doskonały kształt fali. Indywidualna skrzynia biegów napędu poprawia stabilność pracy. Wały ryflowe wykonane ze specjalnej stali stopowej, szlifowane i hartowane indukcyjnie o twardości HRC Automatyczny obiegowy system podawania kleju jest wyposażony. Zmotoryzowany kontrola ilości aplikacji kleju. Formowanie fali jest hydraulicznie sterowane. Nakładanie kleju jest pneumatyczne sterowane. Główne łożyska są smarowane specjalnym smarem, aby zapewnić wyjątkową jakość uszczelnienia i niezawodne smarowanie. Łatwa obsługa przez centralny pulpit sterowniczy połączony z ekranem dotykowym, który może wyświetlać: - Prędkość tekturnicy - Prędkość Twin facera - Cisnienie powietrza w sklejarce - Szczelina kleju - Temperatura wałów ryflowych I dociskowych.

6 Maksymalna prędkość maszyny: 160m/min. Dostępna szerokość: 1400 ~ 2500mm PRZEKRAWACZ WZDŁUŻNY - POPRZECZNY - DOSTAWA OPIS TECHNICZNY: Przekrawacz wzdłużny Cienkie stalowe ostrze ze stopu wolframu zapewnia wysokiej jakości cięcia. Sterowanie servo komputerowe do szybkiego planowania do 3 sekund. Precyzyjny układ śrubowy zapewniają tolerancję pozycjonowania maszyny ± 0.5mm Stojak rolki ostrza przystosowany do synchronizacji z linią produkcyjną arkuszy tektury falistej. Przekrawacz poprzeczny Wysokiej jakości servo silnik. Dostawa Przenośniki taśmowe po przekrawaczu, przystosowane są do przekazania płyty w dwóch kierunkach, dla zwiększenia wydajności i łatwiejszego układania. Układarki mogą być wyposażone zgodnie z zapotrzebowaniem.
