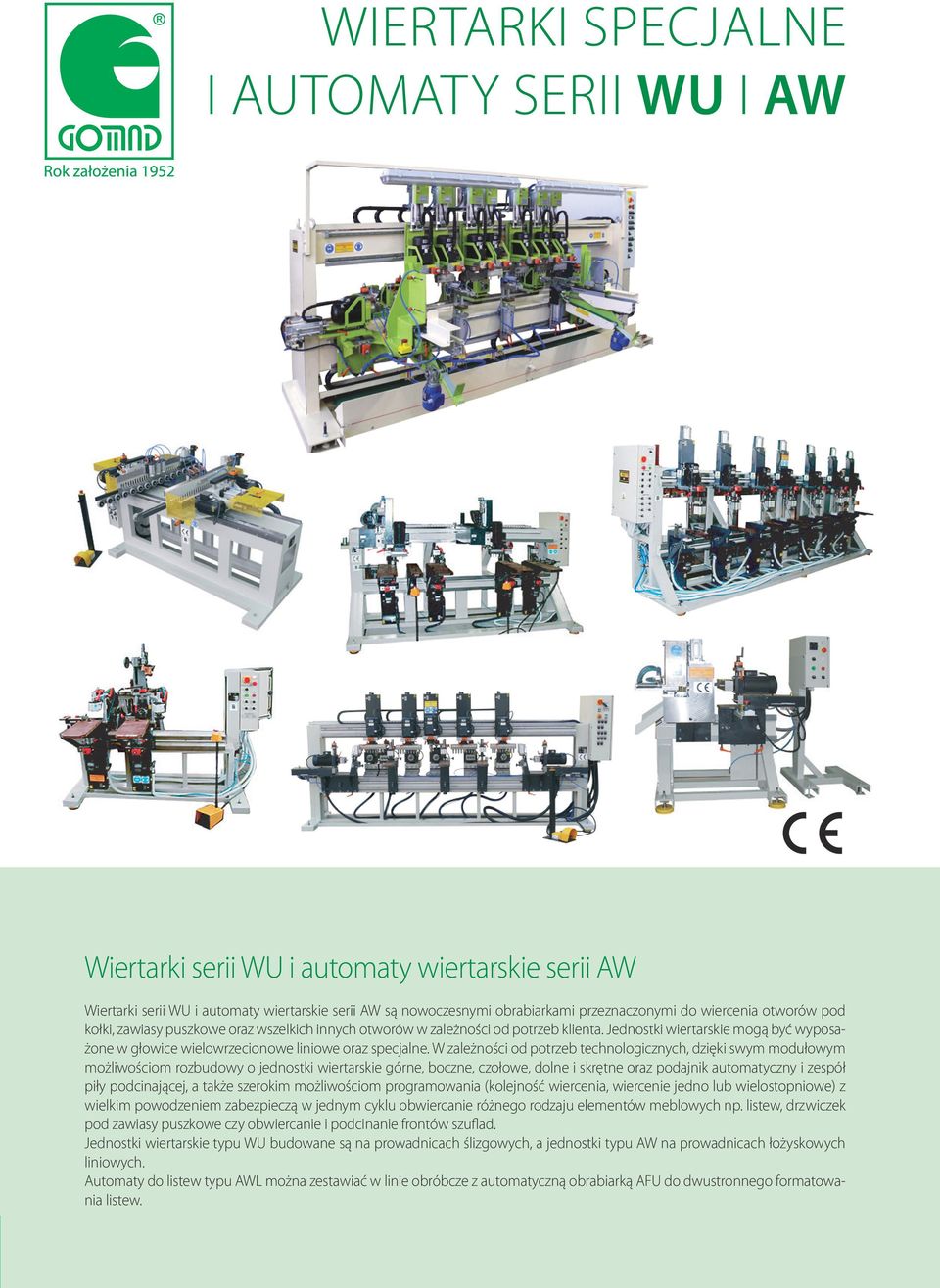

1 WIERTARKI SPECJALNE I AUTOMATY SERII WU I AW Wiertarki serii WU i automaty wiertarskie serii AW Wiertarki serii WU i automaty wiertarskie serii AW są nowoczesnymi obrabiarkami przeznaczonymi do wiercenia otworów pod kołki, zawiasy puszkowe oraz wszelkich innych otworów w zależności od potrzeb klienta. Jednostki wiertarskie mogą być wyposażone w głowice wielowrzecionowe liniowe oraz specjalne. W zależności od potrzeb technologicznych, dzięki swym modułowym możliwościom rozbudowy o jednostki wiertarskie górne, boczne, czołowe, dolne i skrętne oraz podajnik automatyczny i zespół piły podcinającej, a także szerokim możliwościom programowania (kolejność wiercenia, wiercenie jedno lub wielostopniowe) z wielkim powodzeniem zabezpieczą w jednym cyklu obwiercanie różnego rodzaju elementów meblowych np. listew, drzwiczek pod zawiasy puszkowe czy obwiercanie i podcinanie frontów szuflad. Jednostki wiertarskie typu WU budowane są na prowadnicach ślizgowych, a jednostki typu AW na prowadnicach łożyskowych liniowych. Automaty do listew typu AWL można zestawiać w linie obróbcze z automatyczną obrabiarką AFU do dwustronnego formatowania listew.

Jednostki wiertarskie mogą być wyposażone w głowice wielowrzecionowe liniowe oraz specjalne.

2 AWL AUTOMAT DO LISTEW AWL-AFU LINIA DO FORMATOWANIA I WIERCENIA LISTEW

3 AWP AUTOMAT DO SZUFLAD WU 1B-NC WIERTARKA WYPOSAŻONA W PROGRAMATOR NC

4 WU 2B-2D JEDNOSTKA WIERTARSKA DOLNA JD JEDNOSTKA BOCZNA UCHYLNA JBu WU 7G-7D JEDNOSTKA WIERTARSKA GÓRNA JG Z GŁOWICĄ

5 WU 2G-2B Wiertarka WU - 2G - 2B - korpus 1400 mm (2 jednostki górne JG, 2 jednostki boczne JB) Jednostka wiertarska boczna JB z głowicą 3-wrzecionową liniową (rozstaw wrzecion 32mm) Jednostki górne JG z głowicami liniowymi i głowicami pod zawiasy puszkowe Jednostka wiertarska skrętna JS z głowicą 3 wrzecionową okrągłą

liniową (rozstaw wrzecion 32mm) Jednostki górne JG z głowicami liniowymi i

6 WU 1G-3D WIERTARKA DO DRZWI MEBLOWYCH Jednostka dolna JD na prowadnicy poprzecznej Jednostka dolna JD z głowicą wiertarską Przeznaczona do dwustronnego wielootworowego wiercenia w płytach i listwach drewnianych oraz drewnopochodnych (np. blatów stołów) z jedną jednostką wiertarską zamocowaną na stałe, a drugą przesuwną na prowadnicach liniowych z łożyskami ślizgowymi. WU 2C Dane techniczne: ilość jednostek wiertarskich 2 ilość wrzecion jednostki wiertarskiej od 23 do 29 podziałka rozstawu wrzecion 32 mm szerokość stołu 900 mm długość stołu od 330 mm do 1200 mm regulowana skok cylindra posuwowego jednostki wiertarskiej 80 mm prędkość obrotowa wrzecion 3000 obr/min wysokość osi wrzecion ponad stołem regulowana od 0 do 30 mm (liczniki SIKO) rodzaj napędu posuwu pneumatyczny z bezstopniową regulacją prędkości dł. x szer. x wys x 1600 x 1200 mm masa 1200 kg

WU 2C Dane techniczne: ilość jednostek wiertarskich 2 ilość wrzecion jednostki wiertarskiej od 23 do 29 podziałka rozstawu wrzecion 32 mm szerokość stołu 900 mm długość stołu od 330 mm do 1200 mm

7 WU 2G-4D WIERTARKA DO DRZWI MEBLOWYCH

8 Dane techniczne WU AW ilość jednostek górnych JG wg zamówienia 1-10 ilość jednostek bocznych JB wg zamówienia 1-10 ilość jednostek bocznych JD wg zamówienia 1-10 ilość jednostek skrętnych JS wg zamówienia 1-10 ilość jednostek czołowych JC wg zamówienia 1-2 ilość wrzecion jednostek górnych JG wg zamówienia 1-15 ilość wrzecion jednostek bocznych JB wg zamówienia 1-13 ilość wrzecion jednostek dolnych JD wg zamówienia 1-13 ilość wrzecion jednostek skrętnych JS wg zamówienia 1-13 ilość wrzecion jednostek czołowych JC wg zamówienia 1-9 Podziałka rozstawu wrzecion wg zamówienia mm Odległość między jednostkami czołowymi JC mm mm Szerokość jednostki górnej JG 215 mm 160 mm Szerokość jednostki bocznej JB 215 mm 160 mm Szerokość jednostki dolnej JD 215 mm 160 mm Szerokość jednostki skrętnej JS 225 mm 160 mm Kąt obrotu jednostki skrętnej JS +60 Skok cylindra posuwowego jednostek JG mm, JB (120 mm) Szerokość stołu 400 mm Szerokość materiału max. 700 mm Maksymalna grubość materiału 35 mm Maksymalna średnica wiercenia 35 mm Prędkość obrotowa wrzecion 3000 obr./min. Wysokość osi wrzecion jednostek JB nad stołem 6-35 mm (55 mm) Moc silników jednostek wiertarskich 1,1 kw Czas trwania cyklu: - jednostopniowego - dwustopniowego Wymagane ciśnienie powietrza Zapotrzebowanie sprężonego powietrza Rodzaj napędu posuwu Napięcie zasilające Wymiary gabarytowe (dł. x szer. x wys.) Ciężar 3-5 s 4-8 s 0,4-0,6 MPa 2 m 3 /h na jednostkę wiert. pneumatyczny z bezstopniową regulacją prędkości 400 V, 50 Hz x 1200 x 1700 mm kg FABRYKA MASZYN DO DREWNA GOMAD Sp z o.o Gorzów Wlkp., ul. Kosynierów Gdyńskich 56 gomad@gomad.com.pl, DZIAŁ HANDLOWY: tel , , tel./fax , centrala:

dolnych JD wg zamówienia 1-13 ilość wrzecion jednostek skrętnych JS wg zamówienia 1-13 ilość wrzecion jednostek czołowych JC wg zamówienia 1-9 Podziałka rozstawu wrzecion wg zamówienia 16-44 mm
