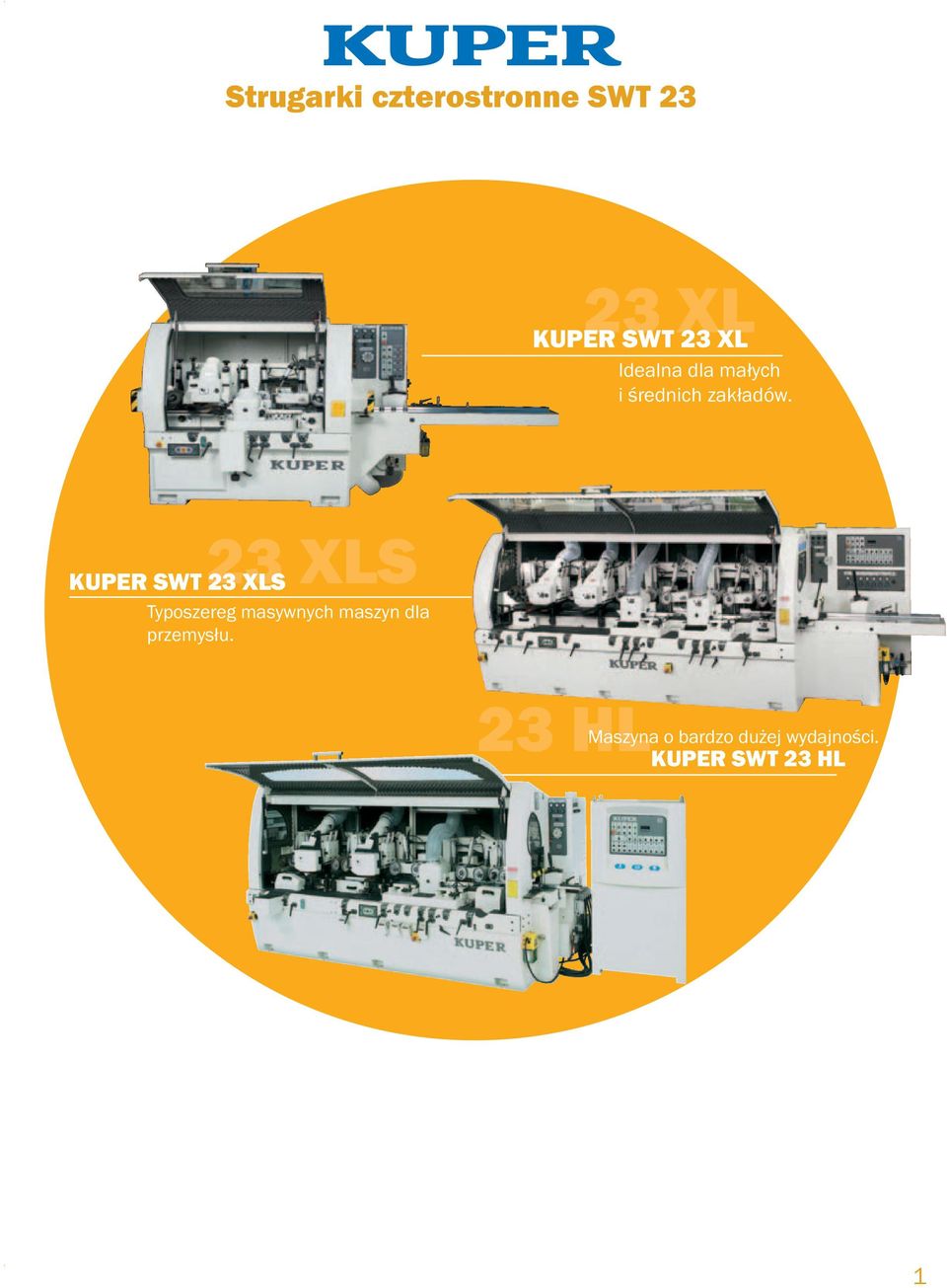

1 Strugarki czterostronne SWT XL XL Idealna dla małych i średnich zakładów. XLS 23 XLS Typoszereg masywnych maszyn dla przemysłu. 23 HL Maszyna o bardzo dużej wydajności. HL 1

2 Mocne Typy: SWT 23 od KUPER-a. Wyposażenie standardowe jednym zdaniem: 1. Masywna konstrukcja korpusu z wysokojakościowego odlewu 2. Chromoutwardzane stoły maszyny 3. Mocne silniki do każdego wrzeciona 4. Mocny posuw realizowany bezłańcuchowo 5. Dwa napędzane wałki wciągające aktywowane pneumatycznie 6. Napędzany, podwójnie łożyskowany wałek wyciągający w stole 7. Napędzany, podwójnie łożyskowany wałek wyciągający w końcu stołu 8. Pompka środka smarnego w stole 9. Kaseta posuwu przed prawym wrzecionem 10. Centralne oświetlenie wnętrza 11. Kompletna obudowa dźwiękochłon na i dla ochrony przed wyrzutem drewna 12. Elektryczne przestawianie wysoko ści górnych wrzecion 13. Elektryczne przestawianie wysokości suportu posuwu 14. Indywidualne ustawianie wysokości wałków posuwu 2

Napędzany, podwójnie łożyskowany wałek wyciągający w stole 7. Napędzany, podwójnie łożyskowany wałek wyciągający w końcu stołu 8. Pompka środka smarnego w stole 9.

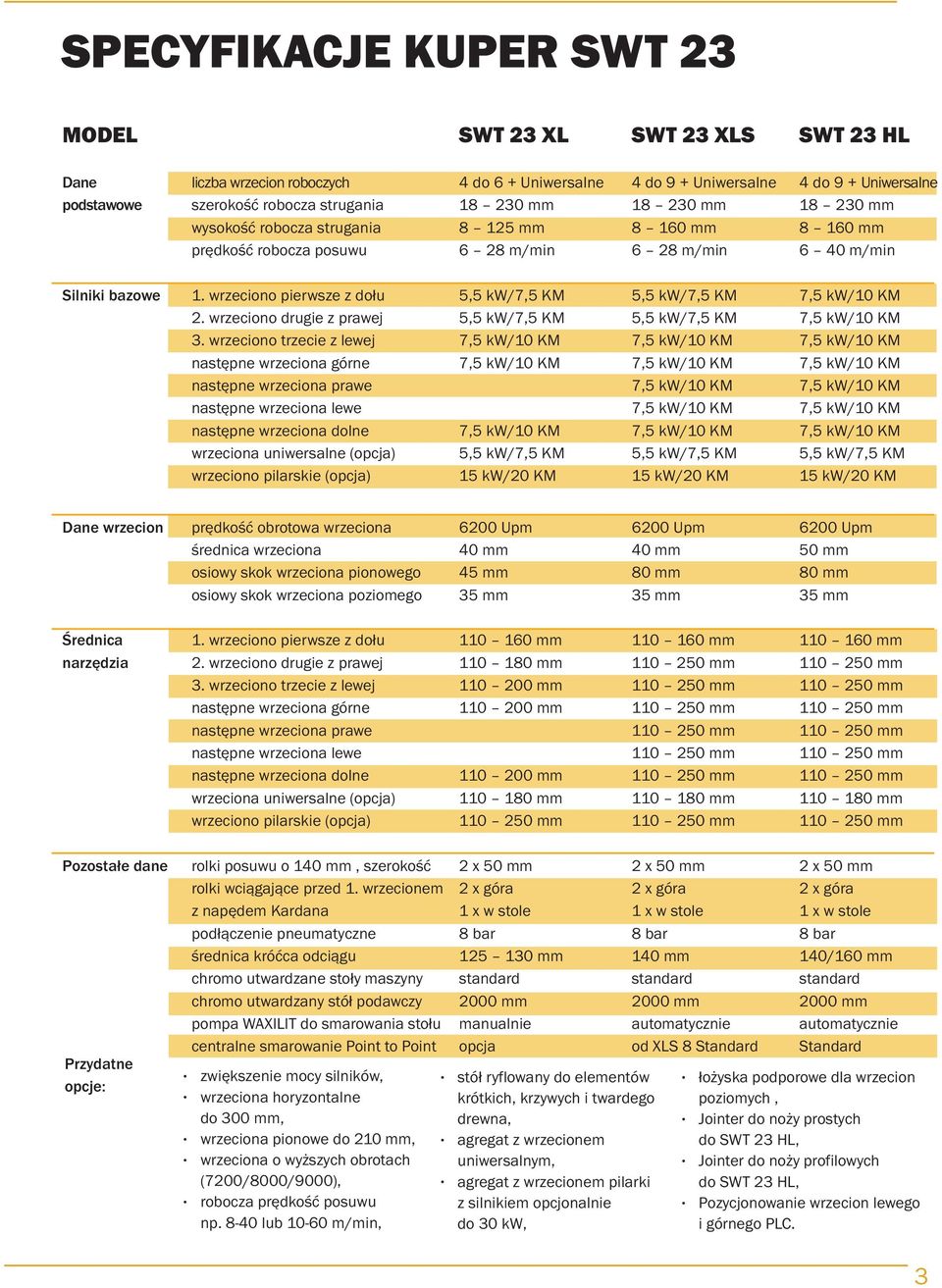

3 SPECYFIKACJE MODEL SWT 23 XL SWT 23 XLS SWT 23 HL Dane liczba wrzecion roboczych 4 do 6 + Uniwersalne 4 do 9 + Uniwersalne 4 do 9 + Uniwersalne podstawowe szerokość robocza strugania mm mm mm wysokość robocza strugania mm mm mm prędkość robocza posuwu 6 28 m/min 6 28 m/min 6 40 m/min Silniki bazowe 1. wrzeciono pierwsze z dołu 5,5 kw/7,5 KM 5,5 kw/7,5 KM 7,5 kw/10 KM 2. wrzeciono drugie z prawej 5,5 kw/7,5 KM 5,5 kw/7,5 KM 7,5 kw/10 KM 3. wrzeciono trzecie z lewej 7,5 kw/10 KM 7,5 kw/10 KM 7,5 kw/10 KM następne wrzeciona górne 7,5 kw/10 KM 7,5 kw/10 KM 7,5 kw/10 KM następne wrzeciona prawe 7,5 kw/10 KM 7,5 kw/10 KM następne wrzeciona lewe 7,5 kw/10 KM 7,5 kw/10 KM następne wrzeciona dolne 7,5 kw/10 KM 7,5 kw/10 KM 7,5 kw/10 KM wrzeciona uniwersalne (opcja) 5,5 kw/7,5 KM 5,5 kw/7,5 KM 5,5 kw/7,5 KM wrzeciono pilarskie (opcja) 15 kw/20 KM 15 kw/20 KM 15 kw/20 KM Dane wrzecion prędkość obrotowa wrzeciona 6200 Upm 6200 Upm 6200 Upm średnica wrzeciona 40 mm 40 mm 50 mm osiowy skok wrzeciona pionowego 45 mm 80 mm 80 mm osiowy skok wrzeciona poziomego 35 mm 35 mm 35 mm Średnica 1. wrzeciono pierwsze z dołu mm mm mm narzędzia 2. wrzeciono drugie z prawej mm mm mm 3. wrzeciono trzecie z lewej mm mm mm następne wrzeciona górne mm mm mm następne wrzeciona prawe mm mm następne wrzeciona lewe mm mm następne wrzeciona dolne mm mm mm wrzeciona uniwersalne (opcja) mm mm mm wrzeciono pilarskie (opcja) mm mm mm Pozostałe dane rolki posuwu o 140 mm, szerokość 2 x 50 mm 2 x 50 mm 2 x 50 mm rolki wciągające przed 1. wrzecionem 2 x góra 2 x góra 2 x góra z napędem Kardana 1 x w stole 1 x w stole 1 x w stole podłączenie pneumatyczne 8 bar 8 bar 8 bar średnica króćca odciągu mm 140 mm 140/160 mm chromo utwardzane stoły maszyny standard standard standard chromo utwardzany stół podawczy 2000 mm 2000 mm 2000 mm pompa WAXILIT do smarowania stołu manualnie automatycznie automatycznie Przydatne opcje: centralne smarowanie Point to Point opcja od XLS 8 Standard Standard zwiększenie mocy silników, wrzeciona horyzontalne do 300 mm, wrzeciona pionowe do 210 mm, wrzeciona o wyższych obrotach (7200/8000/9000), robocza prędkość posuwu np lub m/min, stół ryflowany do elementów krótkich, krzywych i twardego drewna, agregat z wrzecionem uniwersalnym, agregat z wrzecionem pilarki z silnikiem opcjonalnie do 30 kw, łożyska podporowe dla wrzecion poziomych, Jointer do noży prostych do SWT 23 HL, Jointer do noży profilowych do SWT 23 HL, Pozycjonowanie wrzecion lewego i górnego PLC. 3

wrzeciono pierwsze z dołu 5,5 kw/7,5 KM 5,5 kw/7,5 KM 7,5 kw/10 KM 2. wrzeciono drugie z prawej 5,5 kw/7,5 KM 5,5 kw/7,5 KM 7,5 kw/10 KM 3.

4 XL Idealna dla małych i średnich zakładów Dla każdego właściwa. oferowana jest w trzech typoszeregach. W ten sposób może być ona stosowana do produkcji elementów meblowych, listew, drewna struganego, kantówki do okien i drzwi itp. KUPER konfiguruje każdą SWT23 zgodnie z potrzebami zamawiającego. Wszystkie maszyny oferują maksymalne wyposażenie standardowe. Bogata paleta możliwych opcjonalnie doposażeń pozwala stworzyć maszynę pasującą do rozwiązywania różnych problemów produkcyjnych. XLS Typoszereg dla przemysłu. XL, XLS, HL Elektroniczne pozycjonowanie wrzeciona lewego i górnego XLS, HL Wrzeciono pionowe do 210 mm i średnicy 50 mm Wrzeciono ruchome 4

KUPER konfiguruje każdą SWT23 zgodnie z potrzebami zamawiającego. Wszystkie maszyny oferują maksymalne wyposażenie standardowe.

5 HL Wysokowydajna maszyna z łożyskiem podporowym i Jointerem. HL Wrzeciono HYDRO do szerokości 300 mm Hydropneumatyczny automatyczny Jointer do ostrzenia noży prostych Hydropneumatyczny automatyczny Jointer do ostrzenia noży profilowych Centralne smarowanie Punkt po punkcie Poczwórnie podparte wrzeciona dla obrotów /min i /min Stół żłobiony Ślizgi pneumatyczne przed wrzecionem górnym Trzewik docisku pokryty bakelitem Zabezpieczenie przed odbiciem na wejściu Wrzeciono uniwersalne Agregat piłujący Wskazanie elektroniczne z funkcją zapisu Prędkość posuwu do 80 m/min z odczytem cyfrowym Bakelitowe wkładki do stołu pod górnymi wrzecionami Masywny zespół wciągający/ góra/dół; pneumatyczne rolki dociskowe przed lewym wrzecionem Przeciwdociski zgóry i z dołu Liniał oporowy prawy z rolkami swobodnymi 6

Punkt po punkcie Poczwórnie podparte wrzeciona dla obrotów 8000-1/min i 9000-1/min Stół żłobiony Ślizgi pneumatyczne przed wrzecionem górnym Trzewik docisku pokryty bakelitem Zabezpieczenie przed
