Nowe funkcje oprogramowania SOLIDWORKS ENTERPRISE PDM 2012

Transkrypt

1 Nowe funkcje oprogramowania SOLIDWORKS ENTERPRISE PDM 2012 SOLIDWORKS ENTERPRISE PDM 2012

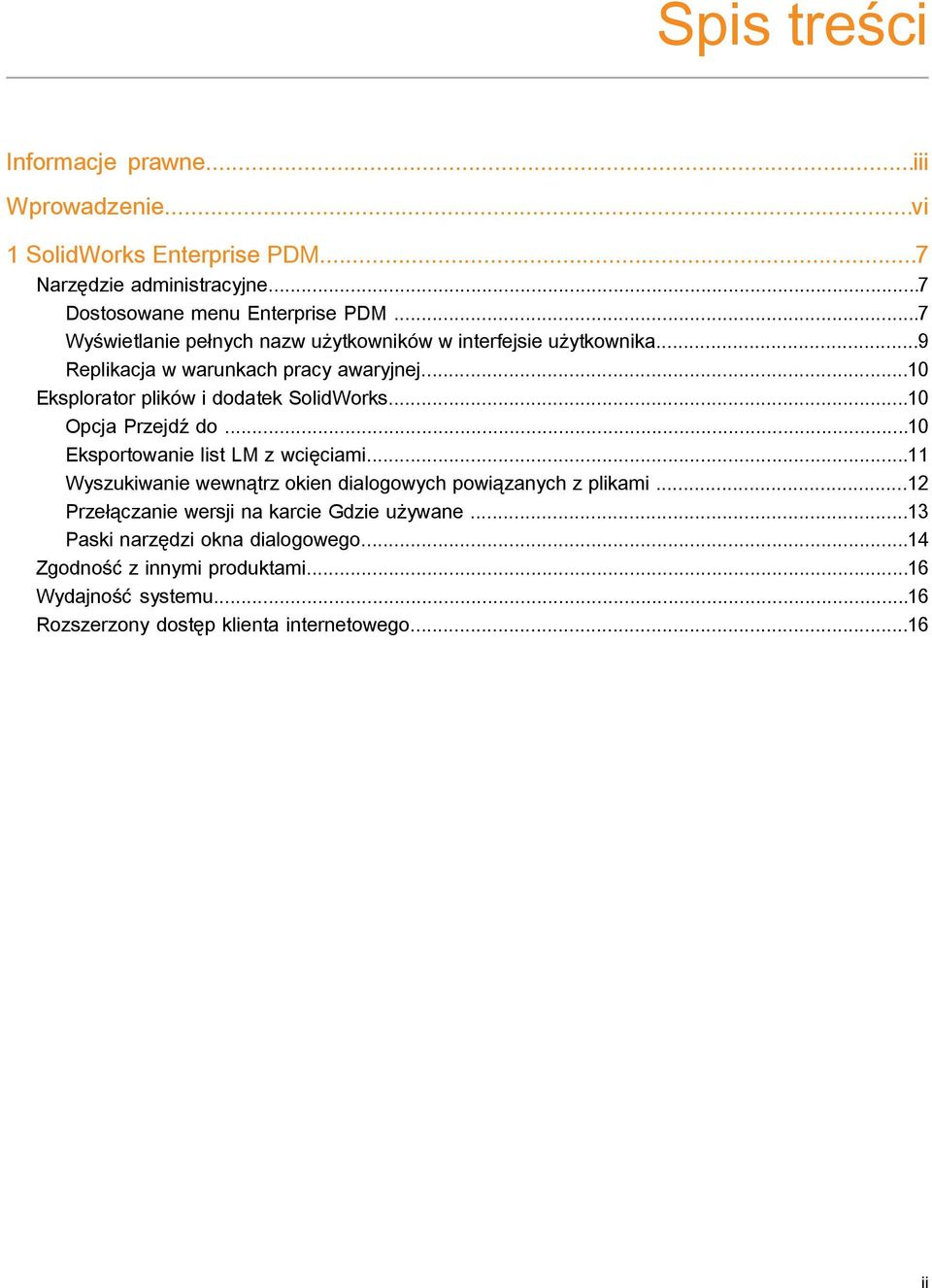

2 Spis treści Informacje prawne...iii Wprowadzenie...vi 1 SolidWorks Enterprise PDM...7 Narzędzie administracyjne...7 Dostosowane menu Enterprise PDM...7 Wyświetlanie pełnych nazw użytkowników w interfejsie użytkownika...9 Replikacja w warunkach pracy awaryjnej...10 Eksplorator plików i dodatek SolidWorks...10 Opcja Przejdź do...10 Eksportowanie list LM z wcięciami...11 Wyszukiwanie wewnątrz okien dialogowych powiązanych z plikami...12 Przełączanie wersji na karcie Gdzie używane...13 Paski narzędzi okna dialogowego...14 Zgodność z innymi produktami...16 Wydajność systemu...16 Rozszerzony dostęp klienta internetowego...16 ii

3 Informacje prawne , Dassault Systèmes SolidWorks Corporation, firma należąca do Dassault Systèmes S.A., 175 Wyman Street, Waltham, Mass USA. Wszelkie prawa zastrzeżone. Informacje i oprogramowanie omawiane w niniejszym dokumencie mogą ulec zmianie bez powiadomienia i nie stanowią jakichkolwiek zobowiązań ze strony Dassault Systèmes SolidWorks Corporation (DS SolidWorks). Żadne materiały nie mogą być powielane ani przekazywane w jakiejkolwiek formie lub jakąkolwiek metodą - elektroniczną czy ręczną - w żadnym celu, bez wyraźnej pisemnej zgody DS SolidWorks. Oprogramowanie, o którym mowa w niniejszym dokumencie, jest dostarczane na podstawie licencji i może być używane i kopiowane tylko zgodnie z postanowieniami licencji. Wszelkie gwarancje udzielane przez DS SolidWorks dotyczące oprogramowania i dokumentacji zostały zawarte w umowie licencyjnej i żadne wyrażone czy dorozumiane stwierdzenia w tym dokumencie lub jego treści nie będą uznawane ani interpretowane jako modyfikacje lub zmiany warunków ani gwarancji w umowie licencyjnej. Informacje patentowe Oprogramowanie 3D CAD SolidWorks jest chronione patentami USA nr 5,815,154; 6,219,049; 6,219,055; 6,611,725; 6,844,877; 6,898,560; 6,906,712; 7,079,990; 7,477,262; 7,558,705; 7,571,079; 7,590,497; 7,643,027; 7,672,822; 7,688,318; 7,694,238; oraz patentami zagranicznymi (np. EP 1,116,190 i JP 3,517,643). Oprogramowanie edrawings jest chronione patentem USA nr 7,184,044; patentem USA nr 7,502,027; oraz patentem kanadyjskim nr 2,318,706. Patenty zgłoszone w USA i za granicą. Znaki towarowe oraz nazwy produktów dla produktów i usług SolidWorks SolidWorks, 3D PartStream.NET, 3D ContentCentral, edrawings, a także logo edrawings są zastrzeżonymi znakami towarowymi firmy SolidWorks, natomiast FeatureManager jest zastrzeżonym znakiem towarowym, którego współwłaścicielem jest firma DS SolidWorks. CircuitWorks, Flopress, TolAnalyst oraz changeworks są znakami towarowymi firmy DS SolidWorks. FeatureWorks jest zastrzeżonym znakiem towarowym Geometric Ltd. SolidWorks 2012, SolidWorks Enterprise PDM, SolidWorks Workgroup PDM, SolidWorks Simulation, SolidWorks Flow Simulation, edrawings Professional i SolidWorks Sustainability są nazwami produktu DS SolidWorks. Pozostałe marki i nazwy produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich odpowiednich właścicieli. KOMERCYJNE OPROGRAMOWANIE KOMPUTEROWE - ZASTRZEŻONE Oprogramowanie jest przedmiotem komercyjnym" w rozumieniu tego pojęcia zdefiniowanym w 48 C.F.R (październik 1995), składającym się z komercyjnego oprogramowania komputerowego" i dokumentacji komercyjnego oprogramowania komputerowego", tak jak te pojęcia są używane w 48 C.F.R (wrzesień 1995) i jest dostarczone dla Rządu Stanów iii

4 Zjednoczonych (a) do nabycia przez lub w imieniu agencji cywilnych zgodnie z przepisami 48 C.F.R ; lub do nabycia przez lub w imieniu jednostek Departamentu Obrony zgodnie z przepisami 48 C.F.R (czerwiec 1995) i (czerwiec 1995). W przypadku otrzymania zamówienia z agencji Rządu Stanów Zjednoczonych na dostarczenie Oprogramowania o prawach przekraczających te zawarte w Umowie, użytkownik powiadomi DS SolidWorks o zakresie żądań i firma DS SolidWorks w przeciągu pięciu (5) dni roboczych stwierdzi według swojego wyłącznego uznania, czy przyjąć czy odrzucić takie żądanie. Dostawca/ producent: Dassault Systèmes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts USA. Informacje praw autorskich dla produktów SolidWorks Standard, Premium, Professional i Education Części tego oprogramowania Siemens Product Lifecycle Management Software Inc. Wszelkie prawa zastrzeżone. Praca ta zawiera następujące oprogramowanie, które jest własnością firmy Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed 3D DCM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed PGM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed CDM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. D-Cubed AEM Siemens Industry Software Limited. Wszelkie prawa zastrzeżone. Części tego oprogramowania Geometric Ltd. Części tego oprogramowania Microsoft Corporation. Wszelkie prawa zastrzeżone. Części tego oprogramowania zawierają Phys by NVIDIA, Części tego oprogramowania Luxology, LLC. Wszelkie prawa zastrzeżone, patenty zgłoszone. Części tego oprogramowania DriveWorks Ltd. Copyright Adobe Systems Inc. i jej licencjodawcy. Wszelkie prawa zastrzeżone. Ochrona patentami USA nr 5,929,866; 5,943,063; 6,289,364; 6,563,502; 6,639,593; 6,754,382; Patenty zgłoszone. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller oraz Reader są zastrzeżonymi znakami towarowymi lub znakami towarowym firmy Adobe Systems Inc. w USA i innych krajach. Dodatkowe informacje dotyczące praw autorskich SolidWorks znajdują się w menu Pomoc > Informacje. Informacje praw autorskich dla produktów SolidWorks Simulation Części tego oprogramowania 2008 Solversoft Corporation. PCGLSS Computational Applications and System Integration, Inc. Wszelkie prawa zastrzeżone. Informacje o prawach autorskich dla produktu SolidWorks Enterprise PDM Outside In Viewer Technology, Oracle iv

5 2011, Microsoft Corporation. Wszelkie prawa zastrzeżone. Informacje praw autorskich dla produktów edrawings Części tego oprogramowania Tech Soft 3D. Części tego oprogramowania Jean-Loup Gailly and Mark Adler. Części tego oprogramowania Dconnexion. Części tego oprogramowania Open Design Alliance. Wszelkie prawa zastrzeżone. Części tego oprogramowania Spatial Corporation. Oprogramowanie jest oparte na pracy Independent JPEG Group. v

6 Wprowadzenie Ten przewodnik zawiera opis nowych i zmienionych w wersji 2012 możliwości oprogramowania SolidWorks Enterprise PDM. Odbiorcy Przewodnik ten jest przeznaczony dla doświadczonych użytkowników oprogramowania SolidWorks Enterprise PDM. vi

7 1 SolidWorks Enterprise PDM Dostępne jako oddzielnie sprzedawany produkt, który może być używany łącznie z produktami SolidWorks Standard, SolidWorks Professional lub SolidWorks Premium. Rozdział ten zawiera następujące tematy: Narzędzie administracyjne Eksplorator plików i dodatek SolidWorks Zgodność z innymi produktami Wydajność systemu Rozszerzony dostęp klienta internetowego Narzędzie administracyjne Dostosowane menu Enterprise PDM Można dostosować sposób wyświetlania menu i podmenu w interfejsie użytkownika Eksploratora Windows. Na pasku menu narzędzia Enterprise PDM można zmieniać dostępne polecenia oraz ich kolejność w menu: Akcje Modyfikuj Wyświetlanie Narzędzia Można dostosowywać menu skrótów wyświetlane w okienku widoku plików, kiedy: Wybrane są pliki Wybrane są foldery Nic nie jest wybrane Dostosowywanie menu Strona Menu w oknie dialogowym Ustawienia pozwala na dostosowanie menu widocznych dla użytkowników w widoku plików Eksploratora Windows. Aby dostosować menu użytkownika, należy: 1. W narzędziu administracyjnym rozwinąć pozycję Użytkownicy, a następnie dwukrotnie kliknąć użytkownika, którego menu ma zostać dostosowane. 2. W oknie dialogowym Właściwości kliknąć Ustawienia. 3. W lewym okienku okna dialogowego użytkownika Ustawienia kliknąć pozycję Menu. 7

8 4. Z listy rozwijanej Menu docelowe wybrać menu widoku plików do modyfikacji: Kliknięcie tła prawym przyciskiem myszy Kliknięcie pliku prawym przyciskiem myszy Kliknięcie folderu prawym przyciskiem myszy Pasek\Akcje Pasek\Modyfikuj Pasek\Wyświetlaj Pasek\Narzędzia Kiedy nic nie jest zaznaczone, a użytkownik kliknie prawym przyciskiem myszy, wyświetlane jest menu podręczne. Kiedy użytkownik kliknie prawym przyciskiem myszy w sytuacji, gdy jest zaznaczony plik, wyświetlane jest menu podręczne. Kiedy użytkownik kliknie prawym przyciskiem myszy w sytuacji, gdy jest zaznaczony folder, wyświetlane jest menu podręczne. Menu Akcje na pasku menu oprogramowania Enterprise PDM. Menu Modyfikuj na pasku menu oprogramowania Enterprise PDM. Menu Wyświetlaj na pasku menu oprogramowania Enterprise PDM. Menu Narzędzia na pasku menu oprogramowania Enterprise PDM. Widoczne są polecenia z wybranego menu. 5. Wykonać dowolną z poniższych czynności: Aby usunąć polecenie, należy je zaznaczyć i kliknąć. Aby dodać separator do menu, należy wybrać polecenie, które ma znaleźć się poniżej separatora, i kliknąć. Aby dodać polecenie do menu, należy wyświetlić dostępne polecenia pod pozycją Dostępne polecenia, a następnie przejść do karty Lista płaska lub Skategoryzowane. Następnie przeciągnąć polecenie w żądane miejsce lub kliknąć w celu dodania wybranego polecenia na spodzie menu. Aby zmienić położenie polecenia lub rozdzielenia w menu, należy je zaznaczyć i kliknąć lub 6. Aby zmodyfikować inne menu, powtórzyć kroki 4 i 5. Można dodać to samo polecenie do wielu menu. 7. Wykonać jedną z poniższych czynności: Kliknąć Zastosuj, aby zapisać zmiany i zamknąć okno dialogowe Ustawienia. Kliknąć Anuluj, aby zamknąć okno dialogowe Ustawienia bez zapisywania zmian. Kiedy pojawi się monit o potwierdzenie zamiaru odrzucenia zmian, należy kliknąć Tak. 8

9 Kopiowanie ustawień menu Możliwe jest utworzenie dostosowanych menu dla jednego użytkownika i skopiowanie ich dla innych użytkowników. Aby skopiować dostosowane menu od innego użytkownika, należy: 1. Na stronie Menu okna dialogowego Ustawienia kliknąć Kopiuj. 2. W oknie dialogowym Kopiuj ustawienia menu w polu Menu do skopiowania wykonać jedną z następujących czynności: Wybrać <Kopiuj wszystkie menu>. Wybrać pojedyncze menu do skopiowania. 3. W polu Użytkownik źródłowy wybrać użytkownika, którego ustawienia mają zostać skopiowane. 4. Kliknąć OK. 5. Kliknąć Zastosuj. Przywracanie domyślnych ustawień menu W menu użytkownika można przywrócić ustawienia domyślne. Operacja resetowania powoduje powrót do ustawień domyślnych we wszystkich menu. 1. Na stronie Menu okna dialogowego Ustawienia kliknąć opcję Zresetuj. 2. Po pojawieniu się monitu o potwierdzenie zamiaru zresetowania ustawień wszystkich menu należy kliknąć OK. Wyświetlanie pełnych nazw użytkowników w interfejsie użytkownika Jeśli nazwy logowania są zaszyfrowane, można wyświetlić w interfejsie użytkownika pełne nazwy użytkowników, aby łatwiej zidentyfikować osobę używającą pliku. W oprogramowaniu Enterprise PDM nazwy użytkowników są wyświetlane w celu wskazania, kto wyewidencjonował lub utworzył pliki, wysłał lub otrzymał wiadomości lub rozpoczął czynności wykonywane na plikach. Jeśli firma tworzy użytkowników z przyciętymi nazwami użytkowników, na przykład przez ich importowanie z usługi Windows Active Directory, zidentyfikowanie osób wyłącznie na podstawie nazw logowania może być trudne. W narzędziu administracyjnym można zmienić ustawienia użytkowników i wybrać opcję wyświetlania w interfejsie użytkownika pełnych nazw. Warto porównać przykłady z kolumny Wyewidencjonowane przez w widoku plików Eksploratora Windows: 9

10 Wyświetlane nazwy logowania: Wyświetlane pełne nazwy: Aby wyświetlać pełne nazwy użytkowników, należy: 1. W lewym okienku narzędzia administracyjnego rozwinąć pozycję Użytkownicy. 2. Kliknąć prawym przyciskiem myszy swoją nazwę użytkownika i kliknąć Ustawienia. 3. W lewym okienku okna dialogowego Ustawienia kliknąć pozycję Eksplorator. 4. W obszarze Różne wybrać Pokaż pełne nazwy użytkowników. 5. Kliknąć Zastosuj. Replikacja w warunkach pracy awaryjnej Replikacja jest odporna na usterki i może obsługiwać scenariusze WAN, kiedy nie wszystkie serwery są zawsze dostępne. Jeśli nie powiedzie się pierwsza próba przywrócenia pliku, serwer archiwizacji skorzysta z tabeli odnośników, aby wybrać inne serwery na potrzeby replikacji pliku. Tabela ustawia priorytety serwerów na podstawie ustawień replikacji wprowadzonych w narzędziu administracyjnym. Jeśli nie powiedzie się żadna z prób pobrania pliku, serwer archiwizacji powtórzy operację. Domyślnie serwer replikacji powtarza operację dwukrotnie przed całkowitym przerwaniem. Można zmienić liczbę kolejnych prób, tworząc na serwerze archiwizacji nowy klucz DWORD o nazwie RetriesCount w następującej lokalizacji rejestru: HK_LOCAL_MACHINE\SOFTWARE\SolidWorks\Applications\ PDMWorks Enterprise\ArchiveServer\Vaults\vault_name Wartość szesnastkowa wpisana w słowie kluczowym RetriesCount określa liczbę ponawianych prób. Eksplorator plików i dodatek SolidWorks Opcja Przejdź do Opcja Przeglądaj w menu skrótów kart Zawartość oraz Gdzie używane zmienia element aktywny karty na plik odniesienia, do którego przechodzi użytkownik. We wcześniejszych wersjach opcja Przeglądaj otwierała nowe okno Eksploratora Windows. W oprogramowaniu SolidWorks Enterprise PDM 2012 opcja Przeglądaj zmienia element aktywny na plik odniesienia bez otwierania nowego okna. Nowe zachowanie dotyczy także nawigowania do plików w przechowalni za pomocą kart Zawartość oraz Gdzie używane w oknach dialogowych Otwórz oraz Zapisz jako. Z takim 10

11 działaniem można się spotkać przy otwieraniu okien dialogowych z poziomu oprogramowania SolidWorks oraz dowolnej, standardowej aplikacji Microsoft Windows, np. Notatnik czy Microsoft Office. Nowe okno można otworzyć także za pomocą opcji Przeglądaj w nowym oknie. Korzystanie z opcji Przeglądaj Opcja Przeglądaj jest przydatna, kiedy trzeba zmienić aktywny element do pliku odniesienia bez otwierania nowego okna dialogowego. Ten prosty przykład przedstawia, w jaki sposób zmienić element aktywny karty Zawartość na plik odniesienia bez otwierania nowego okna dialogowego. 1. W okienku widoku plików wybrać plik z przechowalni i kliknąć kartę Zawartość w celu wyświetlenia plików, do których się on odnosi. 2. Kliknąć plik odniesienia prawym przyciskiem myszy i kliknąć Przeglądaj. Element aktywny karty Zawartość zmieni się na wybrany plik. Używanie opcji Przeglądaj w nowym oknie Opcja Przeglądaj w nowym oknie jest przydatna, kiedy trzeba otworzyć nowe okno z wybranym plikiem ustawionym jako element aktywny. 1. W okienku widoku plików wybrać plik z przechowalni i kliknąć kartę Gdzie używane w celu wyświetlenia plików, które się do niego odnoszą. 2. Kliknąć prawym przyciskiem myszy, po czym kliknąć pozycję Przeglądaj w nowym oknie. Zostanie otwarte nowe okno w tym samym folderze i tej samej karcie, ale ze zmienionym elementem aktywnym do wskazanego pliku. Okno oryginalne pozostanie otwarte. Eksportowanie list LM z wcięciami Można zachować strukturę wcięć obliczonej listy materiałów aplikacji Enterprise PDM lub listy zapisanej podczas eksportowania jej do arkusza kalkulacyjnego Microsoft Excel. Po pojawieniu się monitu należy dodać do pliku wynikowego kolumnę Poziom. Dodana kolumna będzie zawierać numeryczną reprezentację poziomów list materiałów. Aby zachować strukturę wcięć listy materiałów, należy: 1. W Eksploratorze Windows wybrać złożenie z przechowalni. 2. Na karcie Lista materiałów kliknąć Wyświetlanie LM - wcięte. 3. Kliknąć Otwórz jako CSV. 4. Kiedy pojawi się monit o utworzenie w pliku CSV kolumny Poziom, kliknąć Tak. Kolumna Poziom z wartościami numerycznymi odpowiadającymi strukturze listy materiałów będzie się znajdować w pierwszej kolumnie arkusza kalkulacyjnego. Kolumny tej można użyć do posortowania eksportowanej listy materiałów. 11

12 Wyszukiwanie wewnątrz okien dialogowych powiązanych z plikami Wbudowana w aplikację Enterprise PDM funkcja wyszukiwania pozwala na wyszukiwanie plików i folderów w Eksploratorze Windows oraz wszystkich standardowych oknach dialogowych powiązanych z plikami. Ta metoda służy do wyszukiwania z poziomu: Okien dialogowych oprogramowania SolidWorks powiązanych z plikami, np. Otwórz, Zapisz jako, Wstaw oraz Zastąp. Okien dialogowych Otwórz oraz Zapisz jako w aplikacjach takich, jak Microsoft Word i Excel czy Adobe Reader. Aby wykonać wyszukiwanie osadzone, należy: 1. Wykonać jedną z następujących czynności: Kliknąć Otwórz wyszukiwanie Domyślnie używana jest karta Pełne wyszukiwanie. (pasek menu Enterprise PDM). Jeśli dostępnych jest wiele kart wyszukiwania plików, rozwinąć obszar Otwórz wyszukiwanie i wybrać kartę do zastosowania. Karta wyszukiwania zostanie wyświetlona w prawym górnym okienku. 2. Wykonać jedną z poniższych czynności: Użyć kryteriów z karty do zdefiniowania wyszukiwania i kliknąć Rozpocznij wyszukiwanie. Jeśli istnieją wyszukiwania zapisane jako ulubione, rozwinąć pozycję Ulubione wyszukiwania i wybrać żądane wyszukiwanie. 3. Aby przywrócić wartości domyślne we wszystkich polach karty wyszukiwania, kliknąć Wyczyść wyszukiwanie. 4. Aby zamknąć wyszukiwanie osadzone, kliknąć Zamknij wyszukiwanie. 12

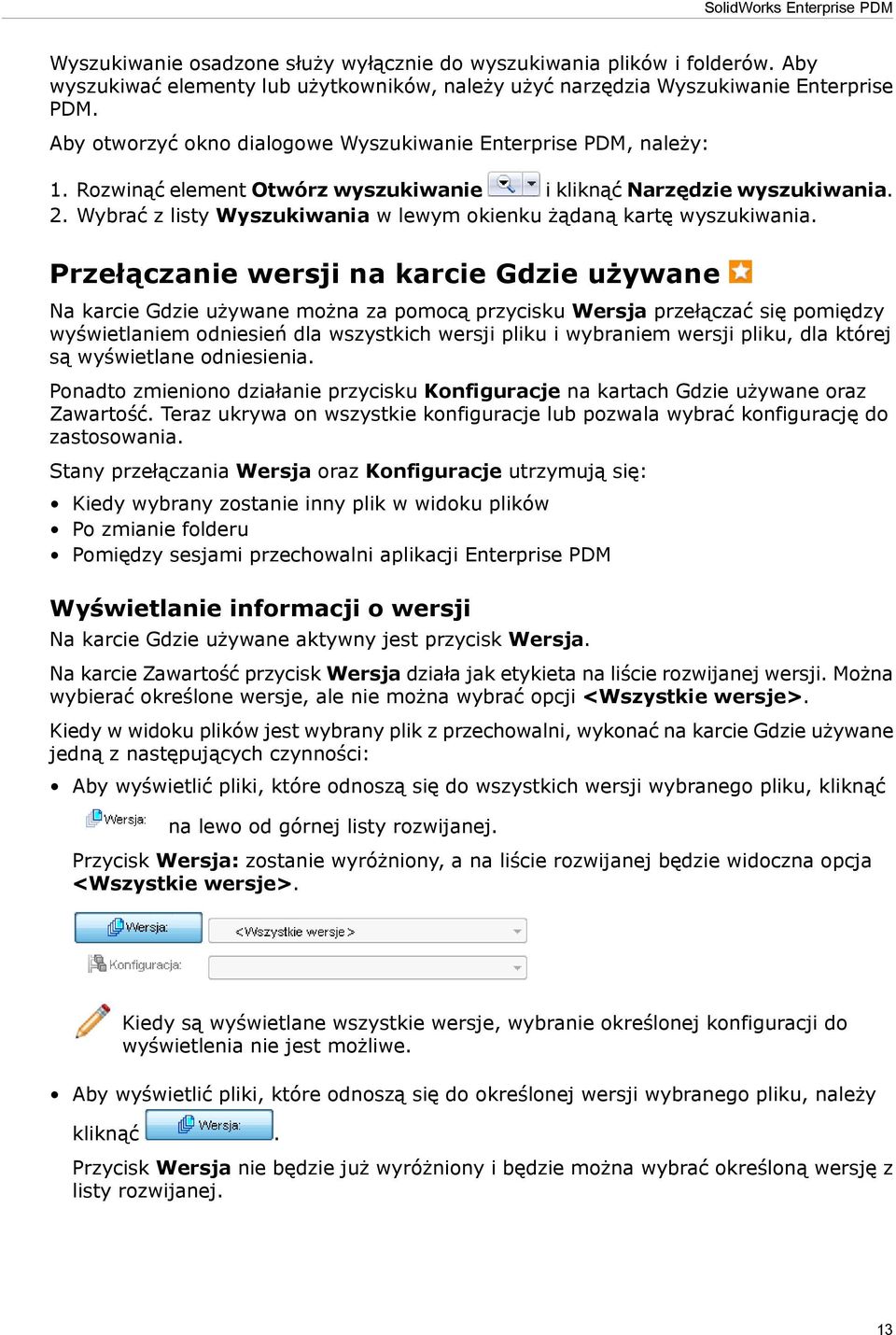

13 Wyszukiwanie osadzone służy wyłącznie do wyszukiwania plików i folderów. Aby wyszukiwać elementy lub użytkowników, należy użyć narzędzia Wyszukiwanie Enterprise PDM. Aby otworzyć okno dialogowe Wyszukiwanie Enterprise PDM, należy: 1. Rozwinąć element Otwórz wyszukiwanie i kliknąć Narzędzie wyszukiwania. 2. Wybrać z listy Wyszukiwania w lewym okienku żądaną kartę wyszukiwania. Przełączanie wersji na karcie Gdzie używane Na karcie Gdzie używane można za pomocą przycisku Wersja przełączać się pomiędzy wyświetlaniem odniesień dla wszystkich wersji pliku i wybraniem wersji pliku, dla której są wyświetlane odniesienia. Ponadto zmieniono działanie przycisku Konfiguracje na kartach Gdzie używane oraz Zawartość. Teraz ukrywa on wszystkie konfiguracje lub pozwala wybrać konfigurację do zastosowania. Stany przełączania Wersja oraz Konfiguracje utrzymują się: Kiedy wybrany zostanie inny plik w widoku plików Po zmianie folderu Pomiędzy sesjami przechowalni aplikacji Enterprise PDM Wyświetlanie informacji o wersji Na karcie Gdzie używane aktywny jest przycisk Wersja. Na karcie Zawartość przycisk Wersja działa jak etykieta na liście rozwijanej wersji. Można wybierać określone wersje, ale nie można wybrać opcji <Wszystkie wersje>. Kiedy w widoku plików jest wybrany plik z przechowalni, wykonać na karcie Gdzie używane jedną z następujących czynności: Aby wyświetlić pliki, które odnoszą się do wszystkich wersji wybranego pliku, kliknąć na lewo od górnej listy rozwijanej. Przycisk Wersja: zostanie wyróżniony, a na liście rozwijanej będzie widoczna opcja <Wszystkie wersje>. Kiedy są wyświetlane wszystkie wersje, wybranie określonej konfiguracji do wyświetlenia nie jest możliwe. Aby wyświetlić pliki, które odnoszą się do określonej wersji wybranego pliku, należy kliknąć. Przycisk Wersja nie będzie już wyróżniony i będzie można wybrać określoną wersję z listy rozwijanej. 13

14 Wyróżniony przycisk Konfiguracja oznacza, że z listy rozwijanej można wybrać konfigurację. Wyświetlanie konfiguracji Przycisk Konfiguracja pozwala na włączanie i wyłączanie opcji wyboru konfiguracji w kartach Gdzie używane oraz Zawartość. Kiedy w widoku plików jest wybrany plik z przechowalni, następujące metody służą do wyświetlania konfiguracji: 1. Na karcie Zawartość: Kiedy jest aktywny przycisk Konfiguracja, lista rozwijana pozwala na wybranie konfiguracji, w jakiej mają być wyświetlane pliki odniesień. Aby zdezaktywować listę rozwijaną Konfiguracje, należy kliknąć Konfiguracja. Przycisk zmieni się w etykietę, a lista rozwijana będzie wskazywać, że wybrano opcję ukrycia konfiguracji. 2. Na karcie Gdzie używane: a) Jeśli aktywna jest opcja Wersja, kliknąć, aby ją zdezaktywować, po czym kliknąć Konfiguracja, aby aktywować możliwość wyboru konfiguracji. Przycisk Konfiguracja będzie wyróżniony, a lista rozwijana stanie się aktywna. b) Z listy rozwijanej wybrać konfigurację do wyświetlenia. Paski narzędzi okna dialogowego Do okna dialogowego używanego do manipulowania grupami plików został dodany pasek narzędzi. Ułatwia to korzystanie z poleceń, które wcześniej były dostępne tylko przy użyciu menu skrótów. Paski narzędzi zawierają nowe przyciski, a w niektórych przypadkach zmodyfikowane przyciski. 14

15 Przycisk Polecenie Wybierz pliki Otwórz listę plików Zapisz listę plików Nowy wysuwany element sterujący: Generuj dla konfiguracji Generuj tylko dla plików Nowy wysuwany element sterujący: Wersja odnoszona Najnowsza wersja Opis Pozwala na użycie symboli wieloznacznych do wybierania grupy plików. Otwiera listę plików w programie Microsoft Excel. Pozwala zapisać listę plików jako rozdzielony przecinkami plik tekstowy.txt. Umożliwia połączenie elementu z określoną konfiguracją pliku. Umożliwia połączenie elementu z plikiem, niezależnie od konfiguracji. Używa dołączonej wersji odniesień. Używa najnowszej wersji odniesień. Następujące okna dialogowe zawierają paski narzędzi: Okno dialogowe Dostęp Pobierz Akcja > Pobierz najnowszą wersję Działania > Pobierz wersję Zaewidencjonuj Akcja > Zaewidencjonuj Wyewidencjonuj\Cofnij wyewidencjonowanie Akcja > Wyewidencjonuj Wykonaj przejście Modyfikuj > Zmień stan Inkrementuj poprawkę Modyfikuj > Inkrementuj poprawkę Połącz pliki z elementem W oknie dialogowym Eksplorator elementów: Kliknij prawym przyciskiem myszy element i wybierz Połącz pliki z elementem. Wybierz co najmniej jeden plik i kliknij Otwórz. 15

16 Zgodność z innymi produktami Produkt SolidWorks Enterprise PDM 2012 oferuje rozszerzoną obsługę oprogramowania CAD, Microsoft Office, Internet Explorer oraz procesorów 64-bitowych. Możliwa jest obsługa następującego oprogramowania: Narzędzia CAD SolidWorks 2012 AutoCAD 2012 Autodesk Inventor 2012 Solid Edge ST3 Produkty Microsoft Microsoft Office 2010 Internet Explorer 9 Platformy 64-bitowe Enterprise PDM Web Server AutoCAD Solid Edge Wydajność systemu Wydajność systemu została zwiększona na potrzeby użytkowników pracujących z dużymi zestawami danych oraz użytkowników pracujących zdalnie z funkcją kopiowania drzewa oraz dokumentami utworzonymi z szablonów. Szybsze działanie systemu w przypadku dużych zestawów danych Użytkownicy pracujący z dużymi zestawami danych mogą teraz zauważyć znacząco szybsze działanie systemu. W poprzednich wersjach programu Enterprise PDM w przypadku pracy z dużymi zestawami danych zawierającymi wiele związków elementów nadrzędnych i podrzędnych mogły występować długie opóźnienia lub zawieszenia systemu. Miało to miejsce podczas korzystania z funkcji wyświetlania informacji na karcie Zawiera w Eksploratorze Windows lub w dodatkach CAD, w przypadku gdy dla częstotliwości odświeżania Archiwum była ustawiona niska wartość, na przykład pięć sekund. Tworzenie nowych dokumentów ze zdalnie zreplikowanych lokalizacji o dużych opóźnieniach połączenia z serwerem SQL Tworzenie przez użytkowników w zdalnych biurach nowych dokumentów przy użyciu szablonów oraz narzędzia kopiowania drzewa zajmuje obecnie mniej czasu. Połączenie zapytań zapisujących zmienne kart umożliwiło nawet trzykrotne przyspieszenie tworzenia dokumentów przy użyciu szablonów. Ulepszone metody zapytań zoptymalizowały ruch w sieci WAN w przypadku operacji kopiowania drzewa, co pozwoliło uzyskać nawet 10-krotnie krótsze czasy reakcji. Rozszerzony dostęp klienta internetowego Licencja edytora SolidWorks Enterprise PDM Editor obejmuje teraz dostęp do klienta internetowego Enterprise PDM Web Client. Umożliwia to większą elastyczność dla użytkowników pracujących poza biurem, ale wymagających dostępu do systemu, oraz dla użytkowników zewnętrznych, na przykład dostawców lub klientów, którzy wymagają dostępu od czasu do czasu. Oprócz dostępu do aplikacji CAD dzięki licencjom Edytora mamy dostęp do klienta internetowego w celu przeszukiwania przechowalni oraz używania podstawowych funkcji umożliwiających pracę zdalną. 16

17 Licencje w puli licencji są używane w następującej kolejności: Licencje udziału Licencje edytora Licencje procesora 17
