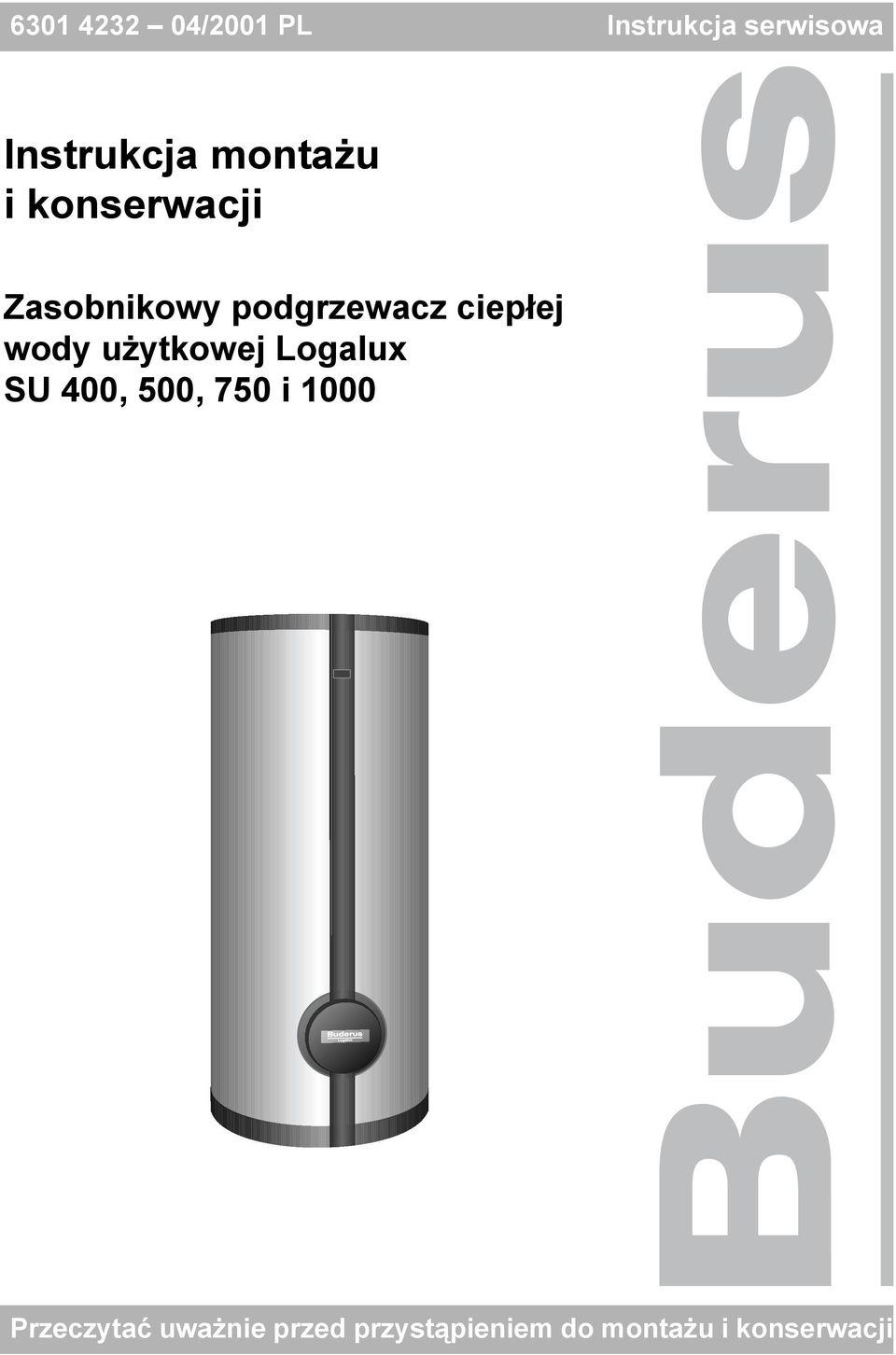

1 /00 PL Instrukcja serwisowa Instrukcja montażu i konserwacji Zasobnikowy podgrzewacz ciepłej wody użytkowej Logalux SU 400, 500, 750 i 000 Przeczytać uważnie przed przystąpieniem do montażu i konserwacji

2 Spis treści Wskazówka! Podczas montażu i eksploatacji instalacji należy przestrzegać przepisów i norm krajowych! Zastrzega się możliwość wprowadzenia zmian technicznych! W związku ze stale prowadzonymi pracami rozwojowymi, rysunki, opisy działania, kolejność wykonywanych poleceń i dane techniczne mogą nieznacznie odbiegać od przedstawionych. Aktualizacja dokumentacji Jeżeli macie Państwo propozycje odnośnie poprawienia dokumentacji lub stwierdziliście Państwo niezgodności, prosimy o kontakt. Adres producenta Buderus Heiztechnik GmbH D Wetzlar Nr dokumentacji: Data wydania: 04/00 Informacje ogólne Dostawa Ustawienie Wymiary i przyłącza Montaż Instalacja Czujniki Anoda magnezowa Izolacja cieplna Uruchomienie Konserwacja

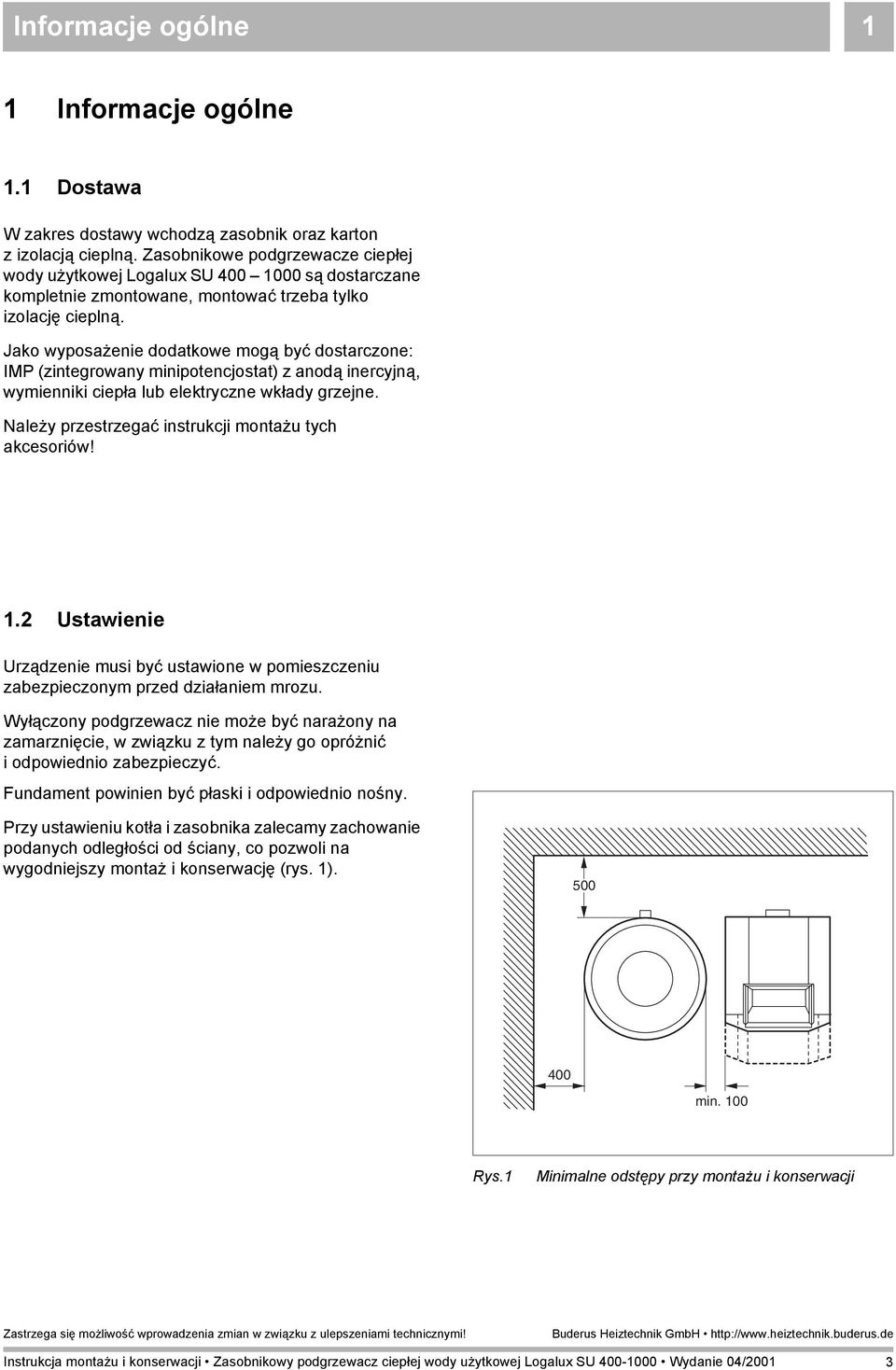

3 Informacje ogólne Informacje ogólne. Dostawa W zakres dostawy wchodzą zasobnik oraz karton zizolacją cieplną. Zasobnikowe podgrzewacze ciepłej wody użytkowej Logalux SU są dostarczane kompletnie zmontowane, montować trzeba tylko izolację cieplną. Jako wyposażenie dodatkowe mogą być dostarczone: IMP (zintegrowany minipotencjostat) z anodą inercyjną, wymienniki ciepła lub elektryczne wkłady grzejne. Należy przestrzegać instrukcji montażu tych akcesoriów!. Ustawienie Urządzenie musi być ustawione w pomieszczeniu zabezpieczonym przed działaniem mrozu. Wyłączony podgrzewacz nie może być narażony na zamarznięcie, w związku z tym należy go opróżnić i odpowiednio zabezpieczyć. Fundament powinien być płaski i odpowiednio nośny. Przy ustawieniu kotła i zasobnika zalecamy zachowanie podanych odległości od ściany, co pozwoli na wygodniejszy montaż i konserwację (rys. ) min. 00 Rys. Minimalne odstępy przy montażu i konserwacji 3

4 Wymiary i przyłącza Wymiary i przyłącza AB ØD IMP* EZ H VS MB EH* WT* RS EK/EL Rys. Poz. : Wymiary i przyłącza Anoda magnezowa Objaśnienia: AB = wypływ ciepłej wody EZ = dopływ wody z cyrkulacji VS = zasilanie zasobnika EH = elektryczny wkład grzewczy* RS = powrót podgrzewacza IMP (zintegrowany minipotencjostat) IMP = z anodą obojętną* EK = dopływ zimnej wody WT = wymiennik ciepła* EL = spust MB = punkt pomiarowy temperatury ciepłej wody *Akcesoria. Typ ØD [mm] H [mm] AB VS RS EK EL EZ Waga [kg] / R¼ R¼ R¼ R¾ / R¼ R¼ R¼ R¾ / R¼ R¼ R½ R¾ /00 90 R½ R¼ R½ R¾ 406 Tab. Wymiary i wielkości przyłączy 4

5 Montaż 3 3 Montaż 3. Instalacja Instalację wody pitnej oraz jej wyposażenie należy wykonać zgodnie z rys. 3 i z uwzględnieniem odpowiednich przepisów prawa i zarządzeń. Wszystkie przyłącza rurowe należy wykonać wpostaci śrubunków. Zamontować zawór na- i odpowietrzający na przewodzie ciepłej wody przed zaworem odcinającym (rys. 3). Nie należy montować kolanek w przewodzie opróżniającym, aby zapewnić odszlamianie zbiornika Na zaworze bezpieczeństwa należy nakleić plakietkę informacyjną z następującym napisem: "Nie zamykać przewodu wydmuchowego. Ze względów bezpieczeństwa podczas podgrzewania może wydostawać się z niego woda." Średnica przewodu wydmuchowego musi odpowiadać przynajmniej przekrojowi wylotu zaworu bezpieczeństwa. Sprawność zaworu bezpieczeństwa należy sprawdzać od czasu do czasu poprzez jego ręczne otwarcie. Sprawdzić szczelność wszystkich przyłączy i pokrywy otworu rewizyjnego! Podczas montażu przewodów i przyłączy instalacja musi być odłączona od napięcia! Graniczne parametry bezpiecznej pracy zasobnika Ciepła woda max 95 C Woda grzewcza max 0 C Nadciśnienie robocze: ciepła woda max 0 bar Nadciśnienie robocze: woda grzewcza Min. średnica przyłącza Tab. Pojemność znamionowa przestrzeni wodnej [l] Dobór zaworu bezpieczeństwa max 5 bar Max moc grzewcza [kw] DN 5 do DN 0 ponad DN 5 ponad Rys.3 Instalacja wody pitnej i jej wyposażenie Legenda Poz. : Zbiornik podgrzewacza Poz. : Zawór na- i odpowietrzający Poz. 3: Zawór odcinający z zaworem spustowym Poz. 4: Zawór bezpieczeństwa Poz. 5: Zawór zwrotny klapowy Poz. 6: Zawór odcinający Poz. 7: Pompa cyrkulacyjna Poz. 8: Reduktor ciśnienia (w razie potrzeby) Poz. 9: Zawór kontrolny Poz. 0: Tłumik zwrotny Poz. : Króciec przyłączeniowy manometru Poz. : Spust 5

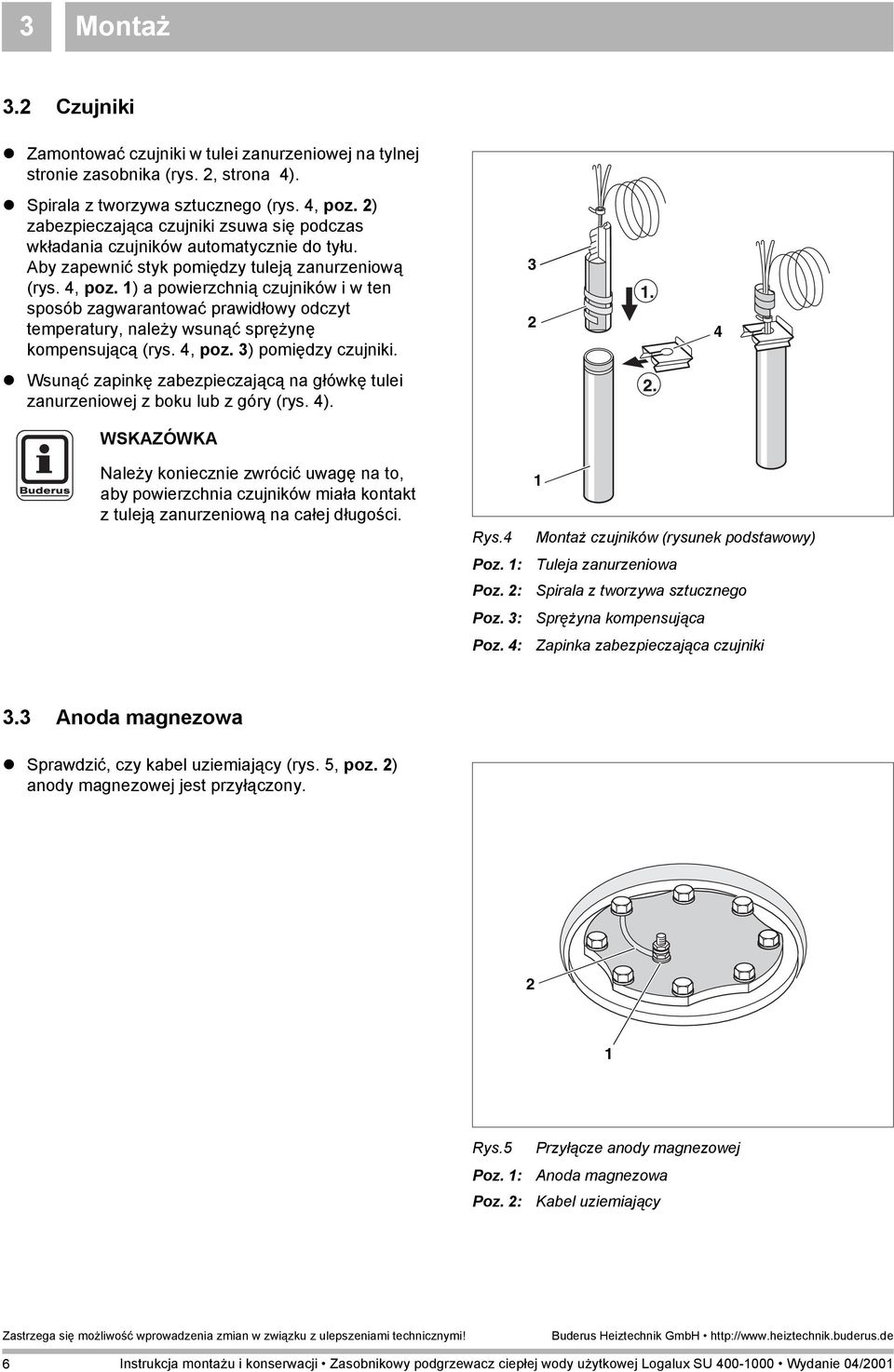

6 3 Montaż 3. Czujniki Zamontować czujniki w tulei zanurzeniowej na tylnej stronie zasobnika (rys., strona 4). Spirala z tworzywa sztucznego (rys. 4, poz. ) zabezpieczająca czujniki zsuwa się podczas wkładania czujników automatycznie do tyłu. Aby zapewnić styk pomiędzy tuleją zanurzeniową (rys. 4, poz. ) a powierzchnią czujników i w ten sposób zagwarantować prawidłowy odczyt temperatury, należy wsunąć sprężynę kompensującą (rys. 4, poz. 3) pomiędzy czujniki. Wsunąć zapinkę zabezpieczającą na główkę tulei zanurzeniowej z boku lub z góry (rys. 4). WSKAZÓWKA 3 4 Należy koniecznie zwrócić uwagę na to, aby powierzchnia czujników miała kontakt z tuleją zanurzeniową na całej długości. Rys.4 Poz. : Poz. : Poz. 3: Poz. 4: Montaż czujników (rysunek podstawowy) Tuleja zanurzeniowa Spirala z tworzywa sztucznego Sprężyna kompensująca Zapinka zabezpieczająca czujniki 3.3 Anoda magnezowa Sprawdzić, czy kabel uziemiający (rys. 5, poz. ) anody magnezowej jest przyłączony. Rys.5 Poz. : Poz. : Przyłącze anody magnezowej Anoda magnezowa Kabel uziemiający 6

7 Montaż Izolacja cieplna WSKAZÓWKA Mata izolacyjna składa się zdwóch części. Matę izolacyjną najlepiej zamontować w temperaturze ok. + 5 C. Lekkie uderzanie w matę izolacyjną w kierunku jej brzegów ułatwia połączenie maty. Najpierw połączyć końce maty wokół króćców przyłączeniowych i ew. zabezpieczyć elementami pomocniczymi do montażu (ceowniki). Położyć na podłodze krążek izolacji z nacięciami, tak aby te nacięcia pasowały do nóżek zasobnika (rys. 6). Owinąć zbiornik matą izolacyjną tak, aby otwory znalazły się w miejscu przyłączy (rys. 6). Połączyć i spiąć brzegi maty izolacyjnej (rys. 6). Założyć krążek izolacji cieplnej (rys. 7, poz. 3) na przednią pokrywę wyczystkową (rys. 7, poz. ). Przykręcić pokrywę (rys. 7, poz. ) otworu wyczystkowego przy pomocy 4 blachowkrętów. Rys.6 Izolacja cieplna Rys.7 3 Izolacja cieplna przedniej pokrywy otworu rewizyjnego 7

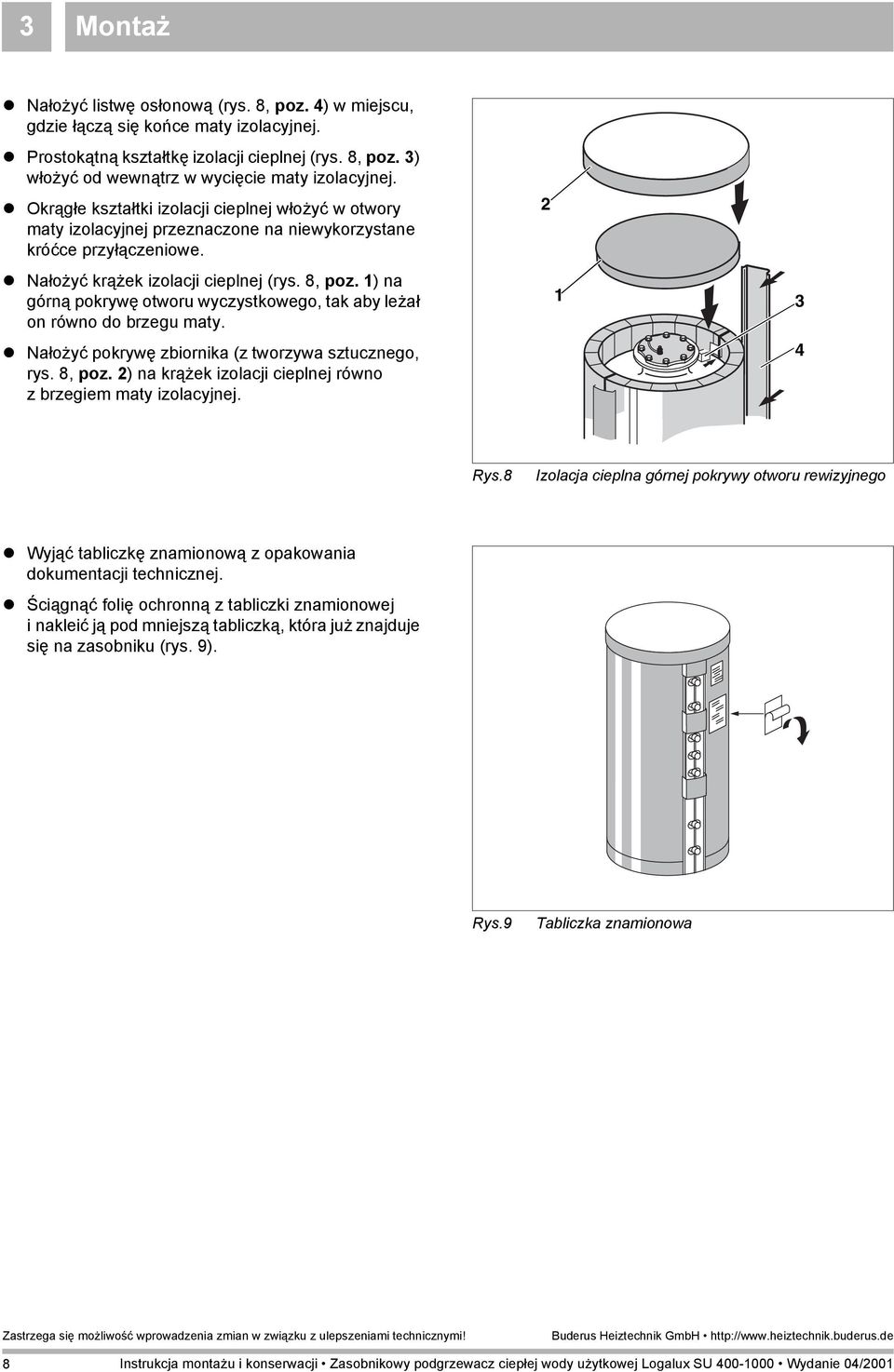

8 3 Montaż Nałożyć listwę osłonową (rys. 8, poz. 4) w miejscu, gdzie łączą się końce maty izolacyjnej. Prostokątną kształtkę izolacji cieplnej (rys. 8, poz. 3) włożyć od wewnątrz w wycięcie maty izolacyjnej. Okrągłe kształtki izolacji cieplnej włożyć wotwory maty izolacyjnej przeznaczone na niewykorzystane króćce przyłączeniowe. Nałożyć krążek izolacji cieplnej (rys. 8, poz. ) na górną pokrywę otworu wyczystkowego, tak aby leżał on równo do brzegu maty. Nałożyć pokrywę zbiornika (z tworzywa sztucznego, rys. 8, poz. ) na krążek izolacji cieplnej równo z brzegiem maty izolacyjnej. 3 4 Rys.8 Izolacja cieplna górnej pokrywy otworu rewizyjnego Wyjąć tabliczkę znamionową z opakowania dokumentacji technicznej. Ściągnąć folię ochronną z tabliczki znamionowej i nakleić ją pod mniejszą tabliczką, która już znajduje się na zasobniku (rys. 9). Rys.9 Tabliczka znamionowa 8

9 Uruchomienie 4 4 Uruchomienie Należy sprawdzić, czy podgrzewacz zasobnikowy jest napełniony i czy zapewniony jest dopływ zimnej wody do zbiornika. Sprawdzić szczelność wszystkich przyłączy i rur! Informacje konieczne do obsługi znajdują się w instrukcji obsługi sterownika lub kotła (zakres dostawy sterownik lub kocioł grzewczy). Rozruch instalacji powinien być przeprowadzony przez firmę, która ją wykonała w obecności użytkownika tej instalacji. 9

10 5 Konserwacja 5 Konserwacja Jeżeli nie dokonano innych, pisemnych uzgodnień, podgrzewacz zasobnikowy można napełniać tylko wodą użytkową. Zaleca się przeprowadzanie kontroli i czyszczenia podgrzewacza zasobnikowego przez uprawnionego instalatora w odstępach najdłużej dwuletnich. Jeżeli woda jest złej jakości (woda twarda i bardzo twarda), a instalacja pracuje z wysoką temperaturą, zaleca się krótsze odstępy między czyszczeniami. Czyszczenie ZAGROŻENIE DLA ŻYCIA UWAGA! napięcie elektryczne. Odłączyć instalację od źródła napięcia. W celu napowietrzenia otworzyć najwyżej położony zawór kulowy czerpalny. Zdjąć pokrywę podgrzewacza i krążek izolacji cieplnej. Odkręcić śruby z pokrywy otworu wyczystkowego, wyjąć pokrywę z anodą magnezową i sprawdzić anodę (rys. 0). WSKAZÓWKA Nie wolno zabrudzić powierzchni anody magnezowej olejem lub tłuszczem. Anoda musi być czysta Jeżeli zużycie anody wynosi ok. 5-0 mm zaleca się wymianę anody (wskazówki zobacz "Wymiana anody magnezowej"). Ponownie uszczelnić anodę magnezową (rys. 0). Rys.0 Poz. : Poz. : Poz. 3: Poz. 4: Poz. 5: Poz. 6: Poz. 7: Montaż anody magnezowej Anoda magnezowa Uszczelka Tuleja izolacyjna Podkładka zębata Końcówka kabla z przewodem uziemiającym Podkładka Pokrywa otworu wyczystkowego 0

11 Konserwacja 5 Sprawdzić i wyczyścić zasobnik. WSKAZÓWKA Nie należy usuwać stwardniałych osadów kamienia przy pomocy ostrych narzędzi, ponieważ w ten sposób można uszkodzić powłokę wewnętrzną zasobnika. Ponownie założyć górną lub przednią pokrywę otworu wyczystkowego z uszczelką. W razie potrzeby włożyć nową uszczelkę! Podczas montażu uszczelki należy uważać na oznaczenie "strony pokrywy"! WSKAZÓWKA Na jedną śrubę założyć oczko kabla uziemiającego z podkładką zębatą. Wszystkie śruby dokręcić "do oporu", anastępnie dociągnąć trzy czwarte obrotu przy pomocy klucza płaskiego ( zalecany moment dokręcania 40 Nm przy pomocy klucza dynamometrycznego). Ponownie napełnić instalację. Sprawdzić szczelność pokrywy otworu wyczystkowego. Ponownie uruchomić instalację. Założyć krążek izolacji cieplnej na pokrywę otworu rewizyjnego. Nałożyć pokrywę zasobnika.

12 Buderus jest zawsze w pobliżu. Zaawansowana technika grzewcza wymaga profesjonalnej instalacji i konserwacji. Z tego względu firma Buderus dostarcza wszystkie oferowane przez siebie produkty wyłącznie poprzez specjalistyczne firmy z branży grzewczej. Tam też prosimy informować się o aktualnej ofercie firmy Buderus. Oczywiście, zawsze możecie się Państwo zwracać w tej sprawie do jednego z naszych 6 oddziałów na terenie całego kraju. Oddział Miejscowość Ulica Telefon Telefax Buderus Białystok 5-0 Białystok Armii Wojska Polskiego 5 (085) (085) Buderus Bydgoszcz Osielsko Niwy 64 (05) 3030 (05) 303 Buderus Czeladź 4-53 Czeladź Wiejska 46 (03) (03) 6970 Buderus Gdańsk Gdańsk Galaktyczna 3 (058) (058) Buderus Gorzów Wlkp Gorzów Wlkp. Podmiejska 7A (095) (095) Buderus Kielce 6-05 Sitówka Nowiny Zgórsko 7 (04) (04) Buderus Kraków Przewóz Przewóz 38 (0) (0) Buderus Lublin Lublin Diamentowa 5 (08) (08) Buderus Łódź 9-67 Łódź Szaniawskiego 5 (04) (04) Buderus Olsztyn Olsztyn Lubelska 3 (089) (089) Buderus Opole 45-3 Opole Cygana 4 (077) (077) Buderus Poznań Tarnowo Podgórne Krucza 6 (06) (06) Buderus Rzeszów Rzeszów Broniewskiego (07) (07) Buderus Szczecin Przecław Przecław 6c (09) 4354 (09) 4359 Buderus Warszawa 0-30 Warszawa Jutrzenki 0/04 (0) (0) Buderus Wrocław Nowa Wieś Wrocławska J. Wymysłowskiego 3 (07) (07) Autoryzowany Partner Handlowy: Buderus Heiztechnik GmbH, Wetzlar
