Systemy plezjochroniczne (PDH) synchroniczne (SDH), Transmisja w sieci elektroenergetycznej (PLC Power Line Communication)
|
|
- Wanda Markowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Politechnika Śląska Katedra Elektryfikacji i Automatyzacji Górnictwa Systemy plezjochroniczne (PDH) synchroniczne (SDH), Transmisja w sieci elektroenergetycznej (PLC Power Line Communication) Opracował: dr inŝ. Kazimierz Miśkiewicz

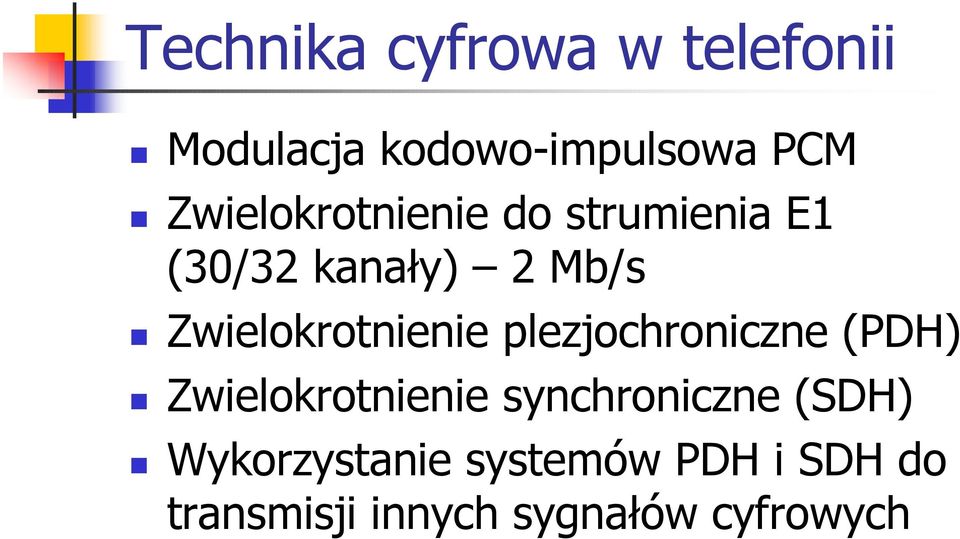

2 Technika cyfrowa w telefonii Modulacja kodowo-impulsowa PCM Zwielokrotnienie do strumienia E1 (30/32 kanały) 2 Mb/s Zwielokrotnienie plezjochroniczne (PDH) Zwielokrotnienie synchroniczne (SDH) Wykorzystanie systemów PDH i SDH do transmisji innych sygnałów cyfrowych

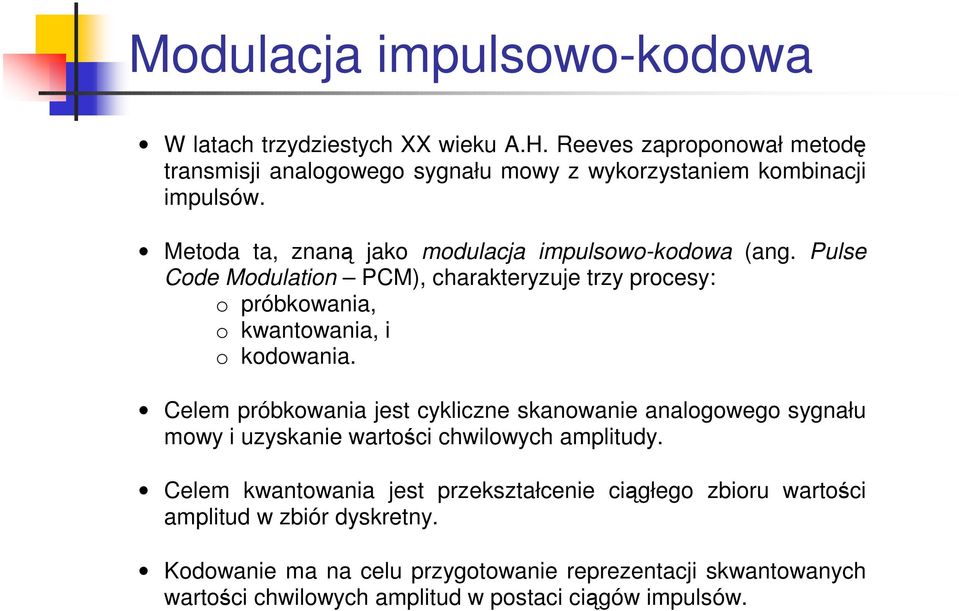

3 Modulacja impulsowo-kodowa W latach trzydziestych XX wieku A.H. Reeves zaproponował metodę transmisji analogowego sygnału mowy z wykorzystaniem kombinacji impulsów. Metoda ta, znaną jako modulacja impulsowo-kodowa (ang. Pulse Code Modulation PCM), charakteryzuje trzy procesy: o próbkowania, o kwantowania, i o kodowania. Celem próbkowania jest cykliczne skanowanie analogowego sygnału mowy i uzyskanie wartości chwilowych amplitudy. Celem kwantowania jest przekształcenie ciągłego zbioru wartości amplitud w zbiór dyskretny. Kodowanie ma na celu przygotowanie reprezentacji skwantowanych wartości chwilowych amplitud w postaci ciągów impulsów.
4 Modulacja impulsowo-kodowa - idea a) skwantowane próbki funkcji czas amplituda czas b) zakodowane wartości skwantowanych próbek funkcji
5 Parametry modulacji PCM Częstotliwość próbkowania twiedzenie o próbkowaniu: częstotliwość próbkowania >= 2* maksymalna częstotliwość w sygnale Rozdzielczość przetwornika ADC zaleŝna od akceptowalnej wartości szumu kwantyzacji
6 Szum kwantyzacji
7 Modulacja PCM w telefonii Częstotliwość próbkowania 8 khz>2*3.4khz Rozdzielczość 8 bitów Przetwarzanie nieliniowe wg charakterystyki A (Europa) lub µ (Ameryka, Japonia) Wymagana przepływność 64kb/s CD-audio (muzyka) fp=44,1khz
8 Aproksymacja schodkowa - błąd róŝnice t t t t t t funkcja przybliŝona funkcja próbkowana
9 Kodowanie nieliniowe - prawo µ i prawo A znormalizowany sygnał wyjściowy µ µ = 0 znormalizowany sygnał wyjściowy A = 100 A =1 A = znormalizowany sygnał wejściowy znormalizowany sygnał wejściowy

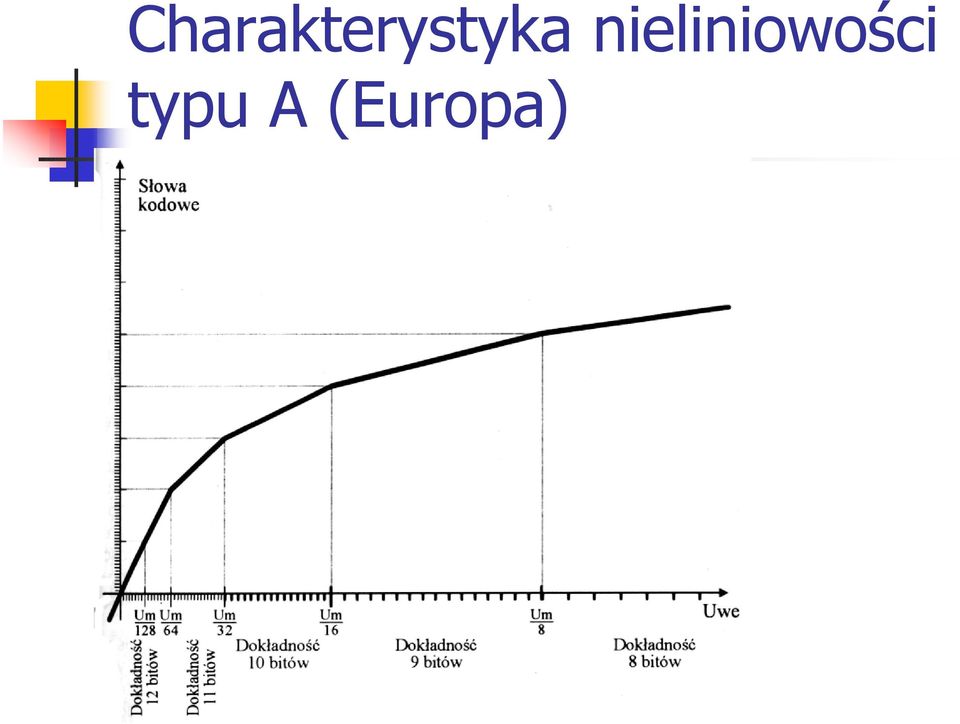

10 Charakterystyka nieliniowości typu A (Europa)
11 Ramka E1 (2048Mb/s - Europa) i T1 (Ameryka) jednoczesna transmisja 30 lub 24 rozmów telefonicznych ramka PCM 30/32 (E1) 125 µs szczelina # 0 (ramkowanie) szczelina # 1 szczelina # 16 (sygnalizacja) szczelina # 31 a) ramka E1 ramka PCM 24 (T1) 125 µs F szczelina # 1 szczelina # 2 szczelina # 24 a) ramka T1 8 bit kaŝdej z co 6 szczeliny dla potrzeb sygnalizacji
12 Struktura ramki w strumieniu E1 (przepływność 2048kb/s) FAS sygnał fazowania ramki NFAZ brak sygnału fazowania ramki

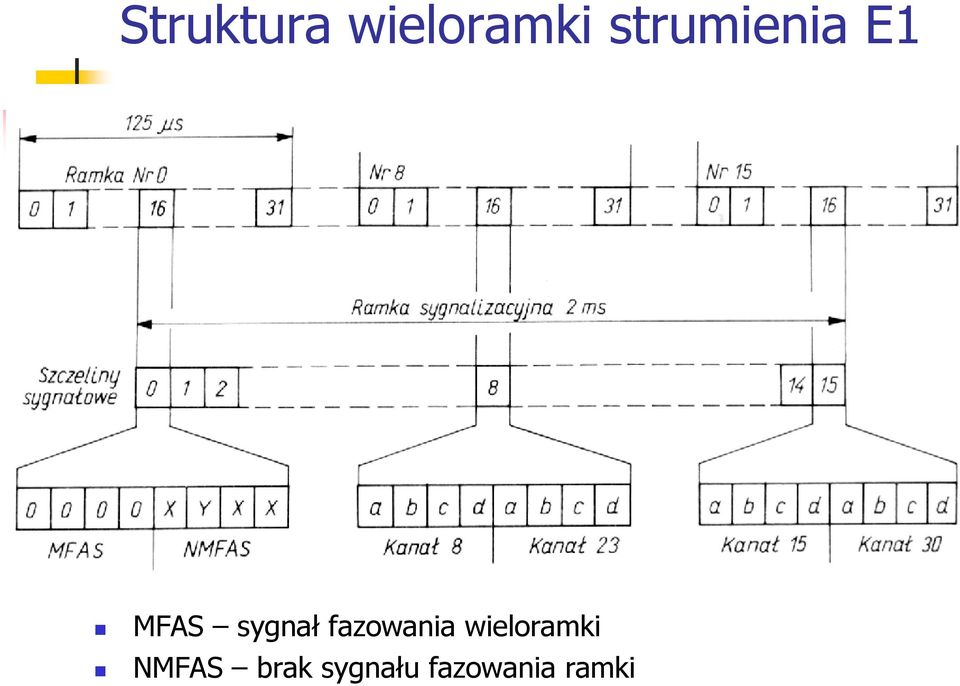

13 Struktura wieloramki strumienia E1 MFAS sygnał fazowania wieloramki NMFAS brak sygnału fazowania ramki

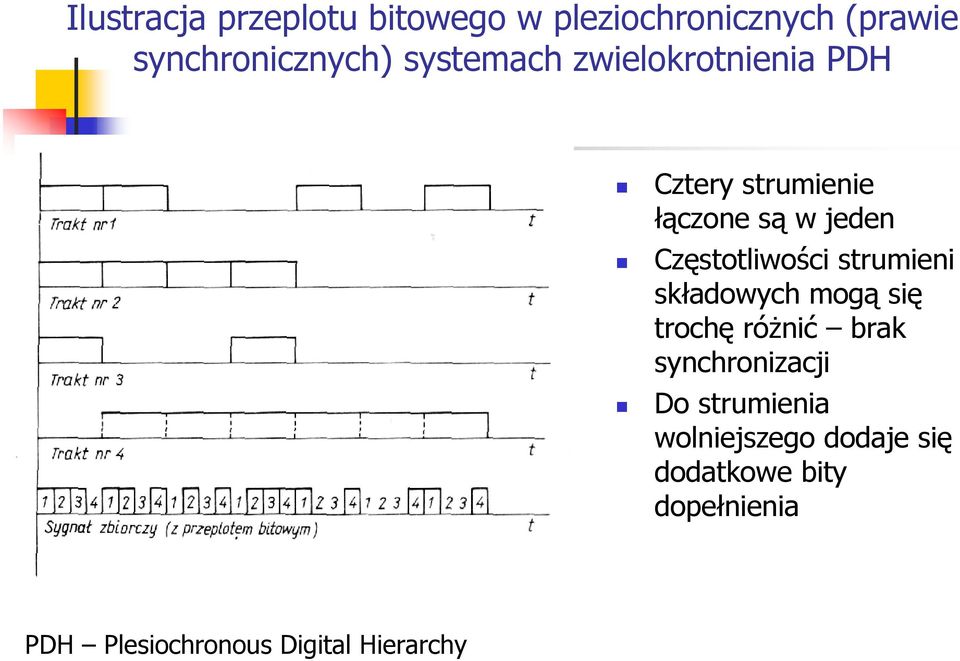

14 Ilustracja przeplotu bitowego w pleziochronicznych (prawie synchronicznych) systemach zwielokrotnienia PDH Cztery strumienie łączone są w jeden Częstotliwości strumieni składowych mogą się trochę róŝnić brak synchronizacji Do strumienia wolniejszego dodaje się dodatkowe bity dopełnienia PDH Plesiochronous Digital Hierarchy

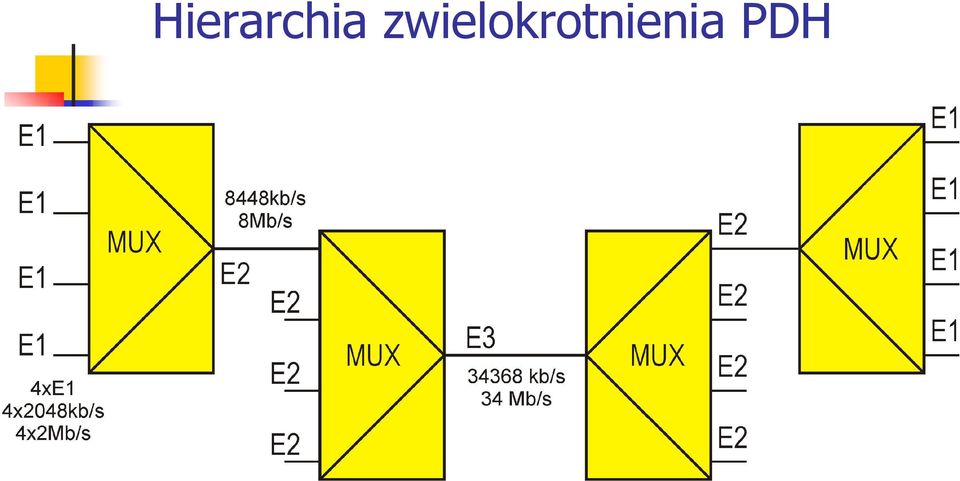

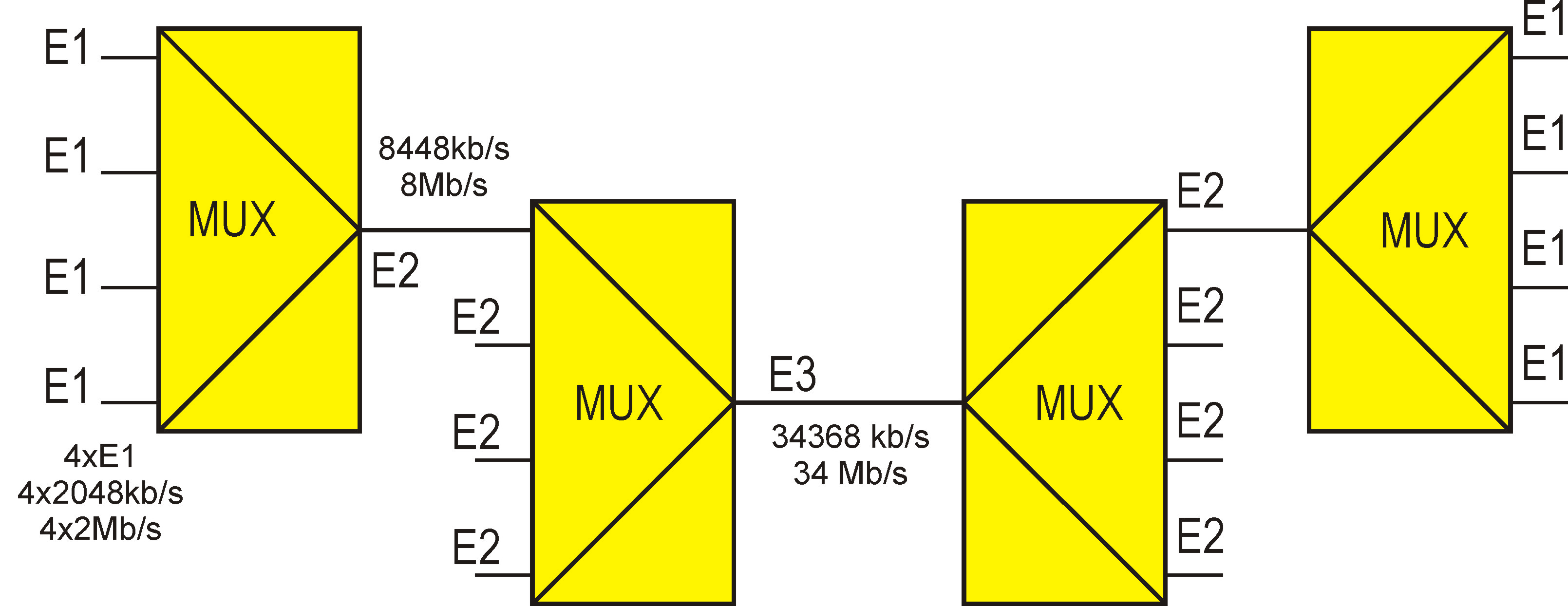

15 Hierarchia zwielokrotnienia PDH

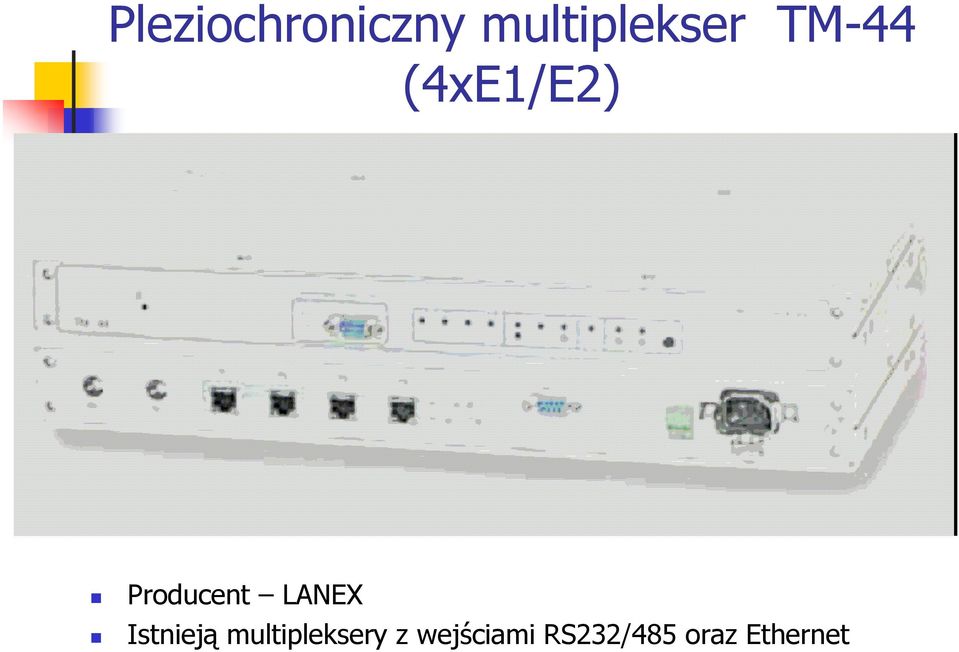

16 Pleziochroniczny multiplekser TM-44 (4xE1/E2) Producent LANEX Istnieją multipleksery z wejściami RS232/485 oraz Ethernet

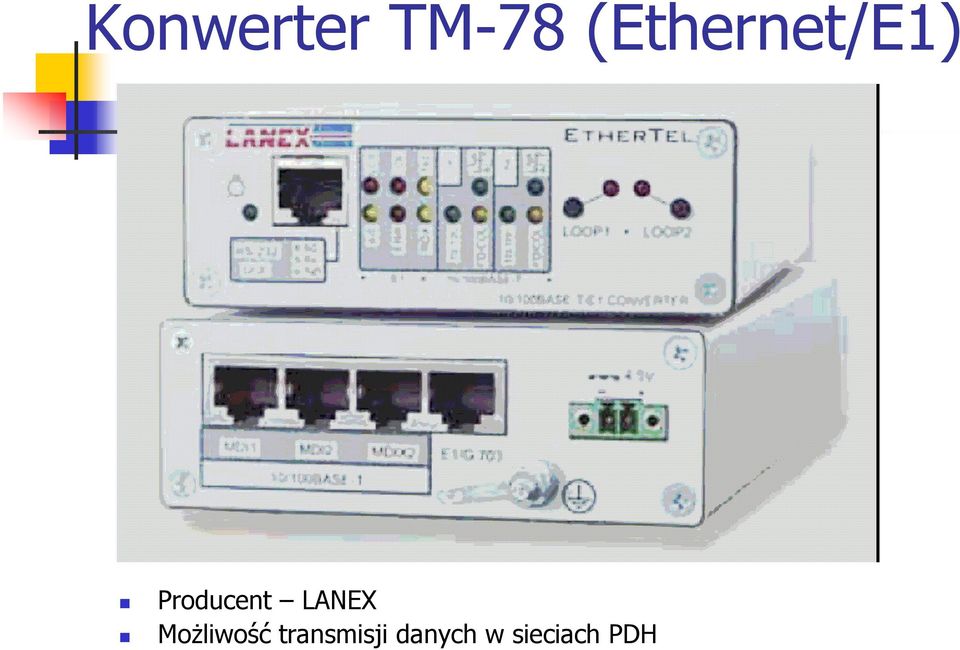

17 Konwerter TM-78 (Ethernet/E1) Producent LANEX MoŜliwość transmisji danych w sieciach PDH
18 Systemy SDH Ramki co 125 µs STM-1 - pojedyńcza ramka bitów co daje 155,52 Mb/s STM-4 622,08 Mb/s Sieć multiplekserów z interfejsami dla róŝnych sygnałów Przykład system FOX-515 (Bogdanka KGHM)

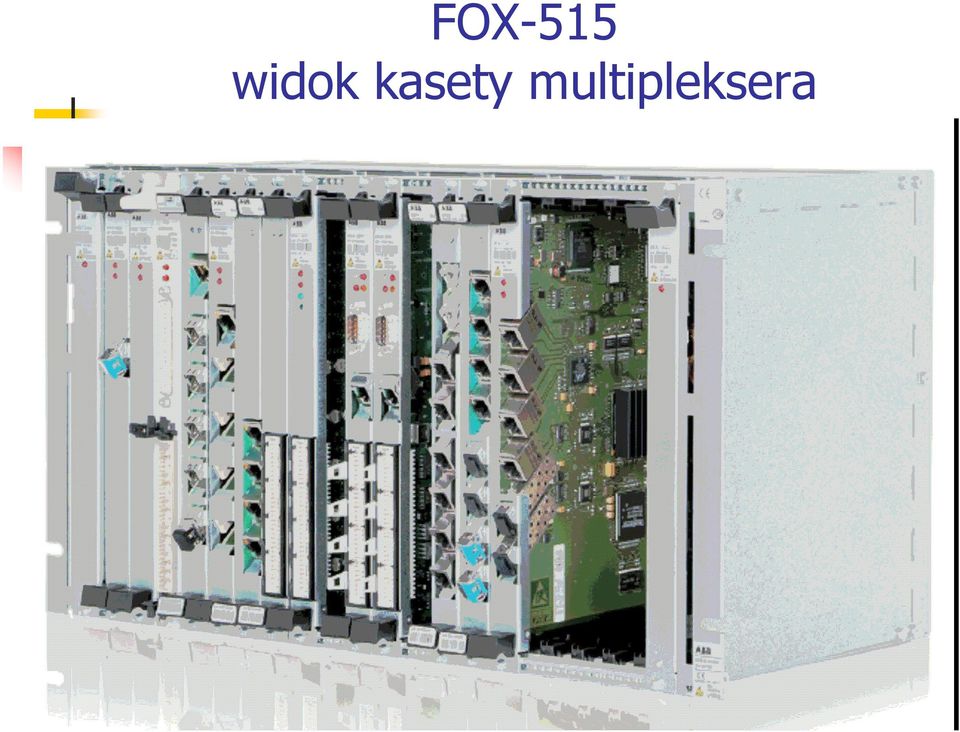

19 FOX-515 widok kasety multipleksera

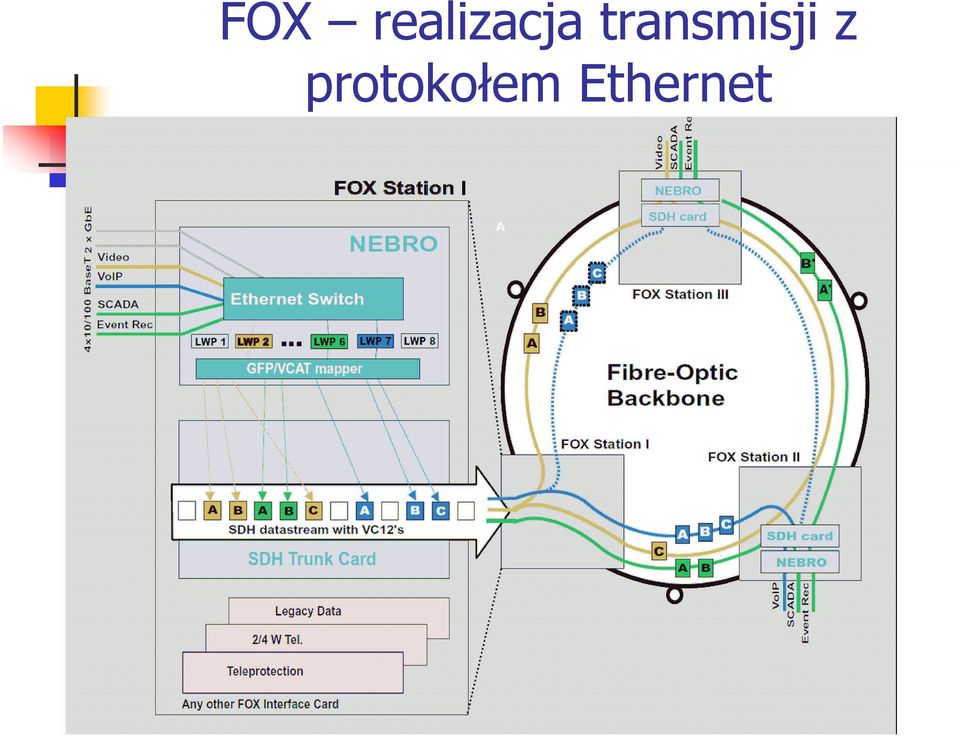

20 FOX realizacja transmisji z protokołem Ethernet
21 Systemy PDH i SDH - podumowanie Pierwotnie powstały dla zwielokrotnienia łączy w telefonii MoŜliwość transmisji innych sygnałów (Ethernet, RS232/485 itd.) konwertery protokołów Stałe opóźnienie w transmisji PDH - małe przepływności 8, 34, 140Mb/s SDH duŝe przepływności 155, 620 Mb/s i więcej
22 Transmisja danych w sieci elektroenergetycznej - PLC PLC Power Line Communication Wykorzystanie widma Systemy wąskopasmowe ( kHz) głównie dla elektroenergetyki Systemy szerokopasmowe (1 30 MHz) Systemy szerokopasmowe HomePlug Alliance Standard IEEE 1901 Dostęp do medium CSMA/CD Transmisja na wielu nośnych (podobnie jak VDSL)
23 Systemy PLC PLC w zastosowaniach domowych
24 Przykłady adapterów PLC
25 Dziękuj kuję za uwagę
