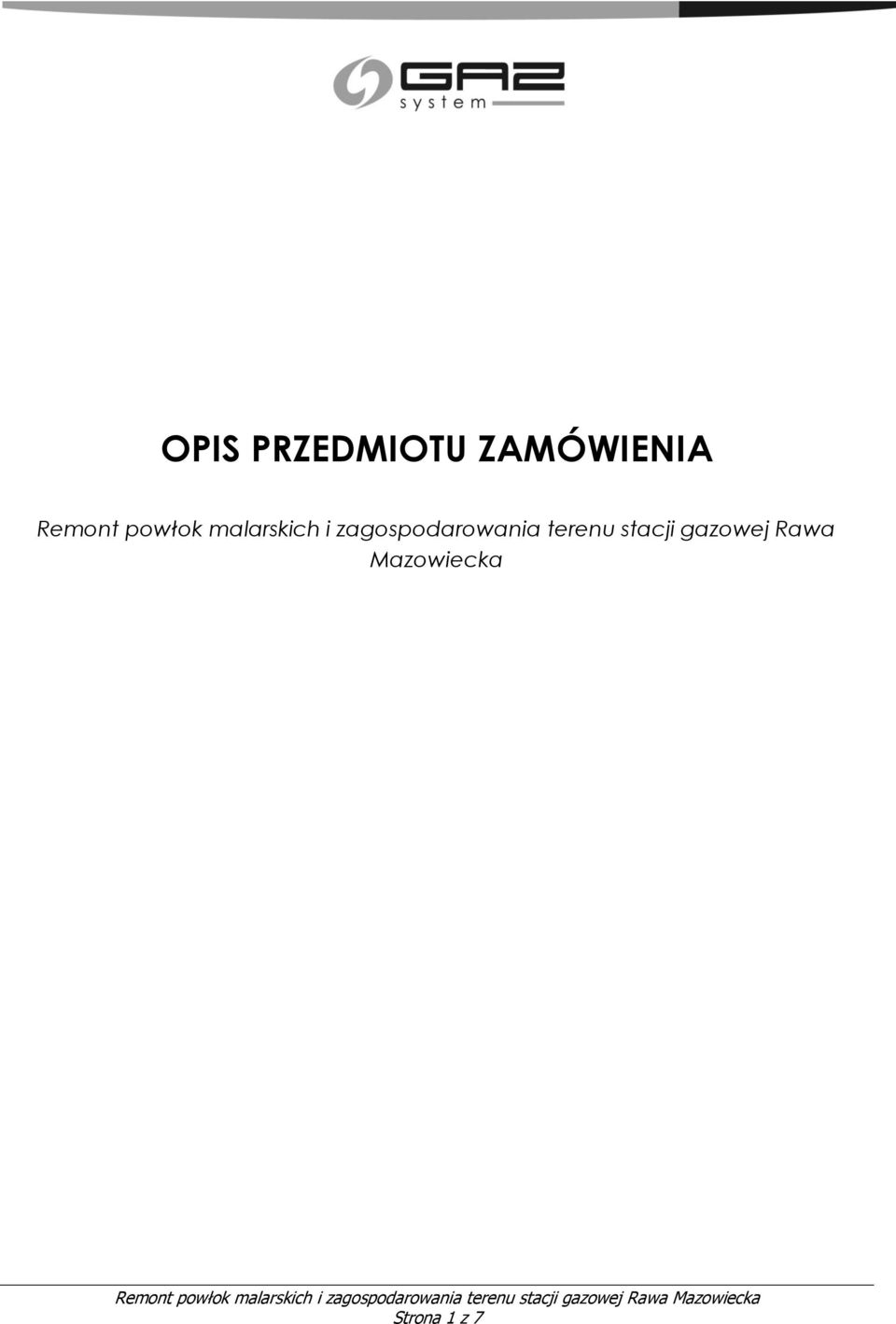

1 OPIS PRZEDMIOTU ZAMÓWIENIA Remont powłok malarskich i zagospodarowania terenu stacji gazowej Rawa Mazowiecka Strona 1 z 7

2 Spis treści 1. Ogólny zakres prac Ogrodzenie z systemem ochrony antykradzieżowe Ogólny zakres prac związany z remontem ogrodzenia Wymagania dla ogrodzenia Dodatkowe informacje dotyczące wykonawstwa prac Droga wewnętrzna i chodniki na stacji gazowej Ogólny zakres prac związany z wykonaniem drogi Dodatkowe informacje dotyczące wykonawstwa prac Ogólny zakres prac związany z remontem chodników Dodatkowe informacje dotyczące wykonawstwa prac Ogólny zakres prac związany z zagospodarowaniem terenu wolnego od zabudowy Remont powłok malarskich i pozostałych elementów technologicznych Zalecenia dot. powłok malarskich na poszczególnych elementach stacji Remont instalacji elektrycznej i oświetlenia Remont instalacji elektrycznej Remont oświetlenia stacji... 7 Strona 2 z 7

3 1. Ogólny zakres prac a) zakup materiałów i elementów niezbędnych do wykonania zakresu prac b) wykonanie wszystkich niezbędnych zabezpieczeń poprzedzających poszczególne zakresy prac c) przygotowanie powierzchni przez czyszczenie strumieniowo-ścierne d) remont istniejącego ogrodzenia demontaż istniejącego montaż ogrodzenia panelowego e) remont oświetlenia terenu stacji i instalacji elektrycznej f) remont placu i drogi wewnętrznej g) ułożenie chodnika wokół istniejących kontenerów z wykorzystaniem istniejącej kostki h) wykonanie chodnika wokół ZZU stacji i) zabezpieczenie terenu wolnego od zabudowy agrowłókniną i warstwą żwiru j) wykonanie instalacji ochrony ogrodzenia k) renowacja powłok malarskich i remont kontenera pomiarowego stacji: oczyszczenie malowanie kontenera, remont instalacji odgazowania, remont posadzki i wentylacji l) remont wentylacji kontenera kotłowni i kontenera technologii m) remont powłok malarskich orurowania układów technologicznych zlokalizowanych na wolnym powietrzu n) wyrównanie i uporządkowanie terenu stacji o) wykonanie dokumentacji powykonawczej 2. Ogrodzenie z systemem ochrony antykradzieżowe Ogrodzenie i teren stacji gazowej powinny spełniać wymagania norm ZN-G-4120:2004 oraz ZN-G-4121:2004. Bramę wjazdową oraz furtkę należy wyposażyć w zamknięcia (kłódka). Zamontować blokady stanu otwarcia i zamknięcia bramy. Proponuje się wykonanie ogrodzenia z elementów systemowych prefabrykowanych ocynkowanych stosowanych na obszarze GAZ-SYSTEM S.A. w Rembelszczyźnie. Minimalna wysokość podmurówki 20cm. Ogrodzenie objąć systemem ochrony antykradzieżowej ogrodzenia, opartej na typowych rozwiązaniach systemów alarmowych kontrolujących ciągłość obwodów alarmowych, w/w system powinien uniemożliwiać całkowity jak i częściowy demontaż poszczególnych elementów ogrodzenia. Sygnał z systemów alarmowych wprowadzić do systemu telemetrycznego stacji. Centralkę alarmową ochrony ogrodzenia zamontować w pomieszczeniu AKPia. Instalacje związane z zakupem i podłączeniem centralki po stronie wykonawcy prac Ogólny zakres prac związany z remontem ogrodzenia 1. Demontaż istniejącego ogrodzenia, bramy stacji gazowej w tym również podmurówki i słupków ogrodzeniowych 2. Zakup i montaż ogrodzenia panelowego 3. Zabezpieczenie ogrodzenia systemem ochrony antykradzieżowej ogrodzenia 4. Sygnał z systemów alarmowych wprowadzić do systemu telemetrycznego stacji 5. Wyrównanie i uporządkowanie terenu stacji oraz terenu przyległego 2.2. Wymagania dla ogrodzenia a) panele z prętów okrągłych w układzie poziomym i pionowym o średnicy nie mniejszej niż 5 mm, oczka o wymiarze 50x200 mm b) słupki oraz wszelkiego rodzaju akcesoria i elementy użyte do montażu fabryczne, zgodne z systemem określonym przez producenta, wyloty słupków zabezpieczane przed opadami atmosferycznymi, c) wszystkie nakrętki służące do mocowania paneli powinny być zrywalne, Strona 3 z 7

4 d) podmurówka ogrodzenia wykonana z elementów prefabrykowanych betonowych dostosowana do systemu ogrodzenia, wysokość podmurówki nad terenem ok. 20 cm, wykonać podmurówkę na całej długości, e) całkowita wysokość ogrodzenia z podmurówką nie mniej niż 180 cm licząc od terenu stacji, f) brama dwuskrzydłowa rozwieralna o formie zgodnej z przyjętym panelem, szerokość bramy ok. 3,6 m na całej szerokości drogi dojazdowej, brama wyposażona w blokadę dolną, brama wyposażona: w uszy służące do mocowania kłódek od zewnątrz, blokady zabezpieczające przed zdjęciem skrzydeł, blokady w stanie zamknięcia i otwarcia. g) wszystkie elementy ocynkowane o grubości średniej powłoki cynkowej nie mniejszej niż 70 µm Dodatkowe informacje dotyczące wykonawstwa prac 1. Długość ogrodzenia z bramą ok. 106 m, 2. Wymagane jest wykonanie dokumentacji powykonawczej z podaniem min: typu ogrodzenia, wymiarów i ilości paneli oraz bramy i furtki, całkowitej długości, świadectw i dokumentacji producenta systemu ogrodzenia. 3. Droga wewnętrzna i chodniki na stacji gazowej Zakres prac związanych z zagospodarowaniem przedstawiono w załączniku nr 1. Należy stosować się do zaleceń normy ZN-G-4120:2004 (pkt ) oraz Wytycznych Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. w zakresie projektowania stacji gazowych wysokiego ciśnienia. W miejsce istniejącej drogi z tłucznia należy zamontować utwardzoną drogę z kostki betonowej. Istniejące chodnik wokół kontenerów należy przełożyć - podnieść o 12 cm względem istniejącej rzędnej z wykorzystaniem istniejącej kostki. Wokół ZZU stacji wykonać chodniki utwardzone, wyposażone w obrzeża umożliwiające swobodną komunikację zapewniającą dostęp do układów technologicznych wejściowego i wyjściowego. Sporządzić dokumentację powykonawczą. Wolny od zabudowy teren stacji gazowej należy zabezpieczyć przed rozwojem chwastów i przykryć agrowłókniną do zwalczania chwastów, która umożliwi przepływ wód opadowych do gruntu. Na folię ułożyć warstwę min. 10 cm żwiru płukanego o frakcji 16-32mm. Dostosowanie rzędnych wysokościowych po stronie wykonawcy Ogólny zakres prac związany z wykonaniem drogi 1. Zakup materiałów niezbędnych do wykonania prac, 2. Zdjęcie i wywóz humusu, pod część palcu pod nawanialnię, wykonanie podbudowy zgodnie ze sztuką budowlaną pod kostkę betonową na drogę, 3. Demontaż istniejących obrzeży, ułożenie drogi z kostki betonowej wraz z obrzeżem pod drogę 3.2. Dodatkowe informacje dotyczące wykonawstwa prac 1. Zaleca się na drogę wewnętrzną zastosowanie nawierzchni z kostki betonowej o klasie wytrzymałości na ściskanie nie mniejszej niż 50 MPa. 2. Drogi powinny być wyposażone w obrzeża 3. Szacunkowa nawierzchnia drogi i placów wewnętrznych ok. 204,0 m Ogólny zakres prac związany z remontem chodników 1. Sporządzenie planu zagospodarowania terenu stacji, 2. Zakup materiałów niezbędnych do wykonania prac, Strona 4 z 7

5 3. Demontaż istniejącego chodnika wokół kontenerów, podniesienie i ponowne ułożenie 4. Zdjęcie i wywóz humusu, wykonanie podbudowy zgodnie ze sztuką budowlaną pod kostkę betonową przy układach technologicznych wejściowym i wyjściowym 5. Wykonanie izolacji rurociągów przejść ziemia powietrze przy ZZU wejściowym i wyjściowym 6. Ułożenie kostki betonowej wraz z obrzeżem, 3.4. Dodatkowe informacje dotyczące wykonawstwa prac 1. Zaleca się zastosowanie nawierzchni z kostki betonowej o klasie wytrzymałości na ściskanie nie mniejszej niż 35 MPa. 2. Szerokość nowych chodników powinna wynosić 1,0 m w promieniu od układu osi i skrajni układu rurowego 3. Szacunkowe nawierzchnie chodników: układ wejściowy ok. 31,00 m 2 układ wyjściowy ok. 7,0 m 2 Przełożenie chodników 88 m 2 4. Wszystkie rurociągi na odcinkach przejścia ziemia - powietrze należy zabezpieczyć do wysokości min. 300 mm nad poziom terenu zewnętrzną powłoką osłony mechanicznej z taśmy samowulkanizującej w kl. C lub opaski termokurczliwej odpornej na UV Ogólny zakres prac związany z zagospodarowaniem terenu wolnego od zabudowy 1. Usunięcie i wywiezienie warstwy humusu 2. Wyrównanie terenu i zabezpieczenie przed rozwojem chwastów 3. Ułożenie agrowłókniny 4. Zakup, ułożenie i wyrównanie warstwy żwiru płukanego o frakcji 16-32mm Powierzchnia terenu niezabudowanego stacji wynosi ok. 345 m 2. Teren porośnięty jest trawą. 4. Remont powłok malarskich i pozostałych elementów technologicznych Przed malowaniem powłokami W układach zewnętrznych (ZZU wejściowe, wyjściowe bez IPK, obejście stacji ) stacji należy wymienić w każdym połączeniu kołnierzowym instalację wyrównania potencjału stosując podkładki sprężynujące lub koronkowe ocynkowane w dwóch przeciwległych śrubach połączenia od strony łba i nakrętki. Elementy przeznaczone do remontu. Zespół zaporowo-upustowy wejściowy W chwili obecnej na SG Rawa Mazowiecka zabudowany jest nadziemny ZZU wejściowy składający się z zaworu kulowego DN80 PN63 dwóch kolumn upustowych DN50 zakończonych zaworami kulowymi DN50 PN63 zabezpieczonych przeciwkołnierzami dwa filtry FG 80 Układ rurowy zamontowany na podporach stalowych wykonanych z rur. W układzie zamontowano zawór kulowy DN25 oraz orurowanie DN50 z zaworem. Zespół zaporowo-upustowy wyjściowy Układ nadziemny składający się z zaworu kulowego DN100 PN16 szt. 2, dwóch kolumn upustowych DN50 zakończonych zaworami kulowymi DN50 PN16 zaślepionymi przeciw kołnierzami. W układzie zamontowano izolujące połączenie kołnierzowe IPK. Kontener układu pomiarowego Do renowacji powłok malarskich w zakresie powierzchni zewnętrznych przewidziano kontener układu pomiarowego. Powierzchnia wewnętrzna należy do oczyszczenia i zabezpieczenia. W ramach remontu kontenera należy: zdemontować instalację podgrzewacza gazowego, kurek Strona 5 z 7

6 zasilający zabezpieczyć korkiem. W miejscu drzwiczek podgrzewacza zamontować kratkę nawiewną. Wymiar kratki powinien mieć wymiary drzwiczek. Kratka ocynkowana z lamelkami poziomymi zabezpieczającymi przed opadami. Od strony wewnętrznej siatka stalowa o oczkach ok. 1,0x1,0 cm. W miejscu istniejących odgazowań dwóch ciągów pomiarowych zamontować instalację odgazowania. Dopuszcza się połączenie upustów w jedną rurę upustową, za armaturą odcinającą. Przewidzieć na każdym ciągu podwójną armaturę odcinająca do odgazowania. Wylot w rury wyprowadzić 1,0 m nad dach zabezpieczyć kominkiem stalowym ocynkowanym. Zamontować połączenia wyrównawcze w drzwiach kontenera. W pomieszczeniu przewidzieć remont posadzki, zastosować płytki odpowiednie dla stref zagrożenia. Rzędna posadzki poniżej konstrukcji wzmacniającej kontenera. Wokół przejść ziemia powietrze w kontenerze przewidzieć żwir. Remont wentylacji kontenera kotłowni i technologii. W kontenerze kotłowni wymienić istniejące kratki wentylacji, powierzchnia efektywna otworów nawiewnego i wywiewnego nie powinna być mniejsza niż 200 cm 3 każda. Zamontować szafkę wentylowaną na głowicy MAG. Szafka otwierana od zewnątrz wyposażona w zamek. Zaleca się szafkę z tworzyw sztucznych. W kontenerze technologii należy zamontować w trzech ścianach kratki nawiewne. Powierzchnia efektywna krate z każdej strony powinna wynosić min. 0,26 m 2. W dwóch ścianach kontenera - nad drzwiami zamontować kratki wywiewne. Powierzchnia efektywna kratek wywiewnych z każdej strony nie powinna być mniejsza niż 0,38 m 2. Kratki ocynkowane z lamelkami poziomymi zabezpieczającymi przed opadami. Od strony wewnętrznej każda kratka zabezpieczona siatka stalowa o oczkach ok. 1,0x1,0 cm. 4.1 Zalecenia dot. powłok malarskich na poszczególnych elementach stacji Należy przeprowadzić renowacje powłok malarskich w/w układów oraz poszczególnych elementów stacji gazowej, zgodnie z n/w wytycznymi: a) sekcja nadziemna orurowania oraz armatura: powłoki malarskie dla kategorii korozyjności C3, zgodnie z normą PN-EN ISO podkład epoksydowy o grubości powłoki suchej 80 µm, nawierzchniowa farba poliuretanowa o grubości powłoki suchej 120 µm(kolorystyka zgodna z wymaganiami Operatora Gazociągów Przesyłowych Gaz-System S.A.), b) zabezpieczenia przeciwkorozyjne odcinków rur w obszarach przejść ziemia-powietrze powinny być wykonane wg załącznika C standardu ST-IGG-0601;2008 rys C1, c) należy wykonać izolacje przeciwkorozyjną połączeń kołnierzowych w ZZU stacji (np. system Stopaq FN 4200). Zastosowana technologia izolacji przeciwkorozyjnej musi być dopuszczona do stosowania w zakresie sieci gazowych wysokiego ciśnienia, d) przed przystąpieniem do prac związanych z wykonaniem powłok malarskich kontenera należy wykonać naprawę usterek występujących na w/w obiektach w celu przywrócenia ich pełnej funkcjonalności (np. naprawa zawiasów w drzwiach poszczególnych kontenerów itd.) e) powietrze podczas nakładania powłok malarskich powinno być wolne od pyłu i innych zanieczyszczeń f) temperatura otoczenia powinna wynosić od +10 o C do 30 o C g) wilgotność względna powietrza nie powinna być większa niż 85%. h) w celu uniknięcia kondensacji wilgoci na podłożu stalowym temperatura zabezpieczanej powierzchni powinna być o 3 o C wyższa od temperatury punktu rosy otaczającego powietrza. i) należy przestrzegać zalecanych w Kartach Charakterystyki Wyrobów Lakierowych odstępów nakładania kolejnych warstw farby oraz przestrzegać okresu przydatności do stosowania po zmieszaniu składników farby j) prace malarskie mogą się odbywać po wcześniejszym przygotowaniu powierzchni stopień czystości Sa2,5 zgodnie z normą PN ISO /1996, dopuszcza się czyszczenie ręczne z wykorzystaniem narzędzi mechanicznych do stopnia czystości St 3 wg PN-ISO /1996 z odtłuszczeniem ( w przypadku małych powierzchni). k) podczas prowadzenia prac malarskich należy kontrolować na bieżąco i wpisywać do Protokołu odbioru prac malarskich warunki prowadzenia prac (tj temperaturę powietrza, temperaturę powierzchni malowanej, temperaturę punktu rosy, wilgotność powietrza), l) przy nakładaniu farby pędzlem, należy przestrzegać zalecanych w Kartach Charakterystyki Strona 6 z 7

7 Wyrobów Lakierowych odstępstw nakładania kolejnych warstw. m) przed przystąpieniem do prac wykonawca powinien opracować technologię malowania części nadziemnej/podziemnej, która podlega uzgodnieniu u Operatora Gazociagów Przesyłowych Gaz-System S.A. Oddział w Rembelszczyźnie. n) powłoki wykonanego układu stacji gazowej powinny być bezdefektowe. Wykonawca zobowiązany jest do przeprowadzenia odbioru wykonanych powłok w obecności przedstawiciela zamawiajacego wg procedury P.02.O.12 Odbiór i przekazanie stacji gazowej do eksploatacji. Powłoki podlegają protokolarnemu odbiorowi. 5. Remont instalacji elektrycznej i oświetlenia 5.1. Remont instalacji elektrycznej 1. Ze względu na brak dostępu do złącza pomiarowego i rozdzielni głównej należy odwrócić szafki w istniejącej lokalizacji tak, aby otwierały się na teren stacji. 2. Należy uzupełnić instalację uziemiającą układu zlokalizowanych układów zewnętrznych stacji ZZU wejściowe, ZZU wyjściowe, podejścia do ciągu obejścia, włączając do istniejącego otoku. Układy powinny być przyłączone do instalacji uziemiającej z dwóch przeciwległych stron. Zwody poziome wyposażone w złącza kontrolne. Przy ZZU wyjściowym stacji jest zamontowane IPK - nie łączyć nowego uziemienia z kołnierzem IPK Remont oświetlenia stacji Należy zdemontować istniejące latarnie. Przy bramie wjazdowej w miejscu istniejącej latarni należy zamontować nową lampę na stopie fundamentowej, słup stalowy ocynkowany, moc żarówki nie większa niż 150 W. Słup włączyć do instalacji uziemienia, za pośrednictwem złącza kontrolnego. Śruby fundamentowe zabezpieczone przed nieuprawnionym demontażem. Wykonać zasilanie latarni. W rozdzielni głównej zamontować zegar astronomiczny z podtrzymaniem, załączający latarnię. Zamontować dodatkowy przełącznik umożliwiający włączenie latarni ręczne w razie konieczności. Po wykonanych pracach należy wykonać schemat instalacji zasilania elektrycznego i rozdzielni głównej oraz oznakować elementy. Schemat zamieścić w rozdzielni głównej i załączyć rysunki do dokumentacji powykonawczej UWAGA: kabel zasilający poszczególne latarnie należy całkowicie wydobyć z ziemi. Po wykonaniu należy wykonać szkice geodezyjne z domiarami elementów oraz wykonać pomiary rezystancji uziemienia z wynikiem pozytywnym, rezystancja nie powinna przekraczać 10 Omów. Do protokołu załączyć kopię uprawnień osoby wykonującej pomiary. Protokół z pomiarów oraz szkice z domiarami załączyć do dokumentacji powykonawczej. Załączniki: Załącznik nr 1 Propozycja zagospodarowania terenu SG Rawa Mazowiecka. Strona 7 z 7

8 F 3 Legenda: A - kontener układu pomiarowego B- kontener ukaldu redukcji C- kontener nawnialni D- kontener kotlowni E- ZZUwejściowy F-ZZU wyjściowy 1 - droga i pkac wewnętrzny pow. ok 204 m2 ( w tym 61 m2 placu dla nawanialni) 2- chodniki - do przełożenia 88 m2 3 -chodniki do odtworzenia 38 m2 powierzchnia wolne terenu - żwir 345 m2 Ogrodzenie - długość ok. 106 m z bramą wjazdową. 1 2 A B C D E SYTACJA RAWA MAZOWIECKA PROPONOWANE ZAGOSPODAROWANIE TERENU
