PRZEDMIAR ROBÓT. Przebudowa zabytkowej alei w Dowspudzie. Oświetlenie zewnętrzne

Wielkość: px

Rozpocząć pokaz od strony:

Download "PRZEDMIAR ROBÓT. Przebudowa zabytkowej alei w Dowspudzie. Oświetlenie zewnętrzne"

Edward Lipiński
8 lat temu
Przeglądów:

1 Zakład Projektowo Usługowy "PROJEKT" Stanisław Olejnik Data opracowania: PRZEDMIAR ROBÓT Nazwa zamówienia: Przebudowa zabytkowej alei w Dowspudzie. Oświetlenie zewnętrzne Adres inwestycji: Dowspuda gm. Raczki Zamawiający: Starostwo Powiatowe w Suwałkach, Suwałki ul. Świerkowa 60 Rodzaje robót według Wspólnego Słownika Zamówień Roboty budowlane w zakresie budowy linii energetycznych Roboty pomocnicze w zakresie linii energetycznych Dokument opracowano przy pomocy programu KOSZT_KD

Raczki Zamawiający: Starostwo Powiatowe w Suwałkach, 16-400 Suwałki ul.

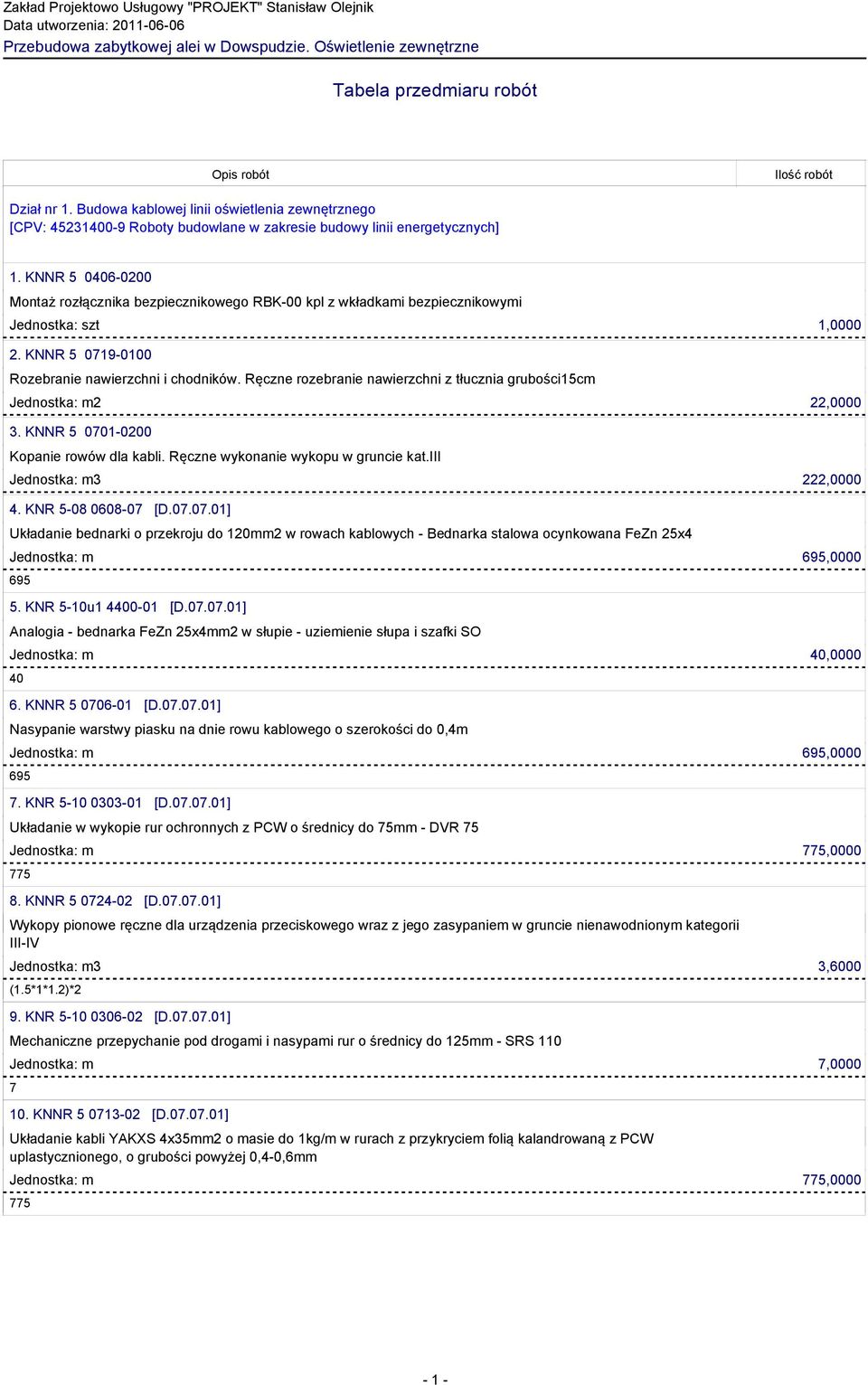

2 Zakład Projektowo Usługowy "PROJEKT" Stanisław Olejnik Data utworzenia: Przebudowa zabytkowej alei w Dowspudzie. Oświetlenie zewnętrzne Tabela przedmiaru robót Opis robót Dział nr 1. Budowa kablowej linii oświetlenia zewnętrznego [CPV: Roboty budowlane w zakresie budowy linii energetycznych] 1. KNNR Montaż rozłącznika bezpiecznikowego RBK-00 kpl z wkładkami bezpiecznikowymi 2. KNNR Rozebranie nawierzchni i chodników. Ręczne rozebranie nawierzchni z tłucznia grubości15cm Jednostka: m2 22, KNNR Kopanie rowów dla kabli. Ręczne wykonanie wykopu w gruncie kat.iii Jednostka: m3 222, KNR [D ] Układanie bednarki o przekroju do 120mm2 w rowach kablowych - Bednarka stalowa ocynkowana FeZn 25x4 5. KNR 5-10u [D ] Analogia - bednarka FeZn 25x4mm2 w słupie - uziemienie słupa i szafki SO Jednostka: m 40, KNNR [D ] Nasypanie warstwy piasku na dnie rowu kablowego o szerokości do 0,4m 7. KNR [D ] Układanie w wykopie rur ochronnych z PCW o średnicy do 75mm - DVR 75 Jednostka: m 775, KNNR [D ] Wykopy pionowe ręczne dla urządzenia przeciskowego wraz z jego zasypaniem w gruncie nienawodnionym kategorii III-IV Jednostka: m3 3,6000 (1.5*1*1.2)*2 9. KNR [D ] Mechaniczne przepychanie pod drogami i nasypami rur o średnicy do 125mm - SRS 110 Jednostka: m 7, KNNR [D ] Układanie kabli YAKXS 4x35mm2 o masie do 1kg/m w rurach z przykryciem folią kalandrowaną z PCW uplastycznionego, o grubości powyżej 0,4-0,6mm Jednostka: m 775,

KNNR 5 0406-0200 Montaż rozłącznika bezpiecznikowego RBK-00 kpl z wkładkami bezpiecznikowymi 2. KNNR 5 0719-0100 Rozebranie nawierzchni i chodników.

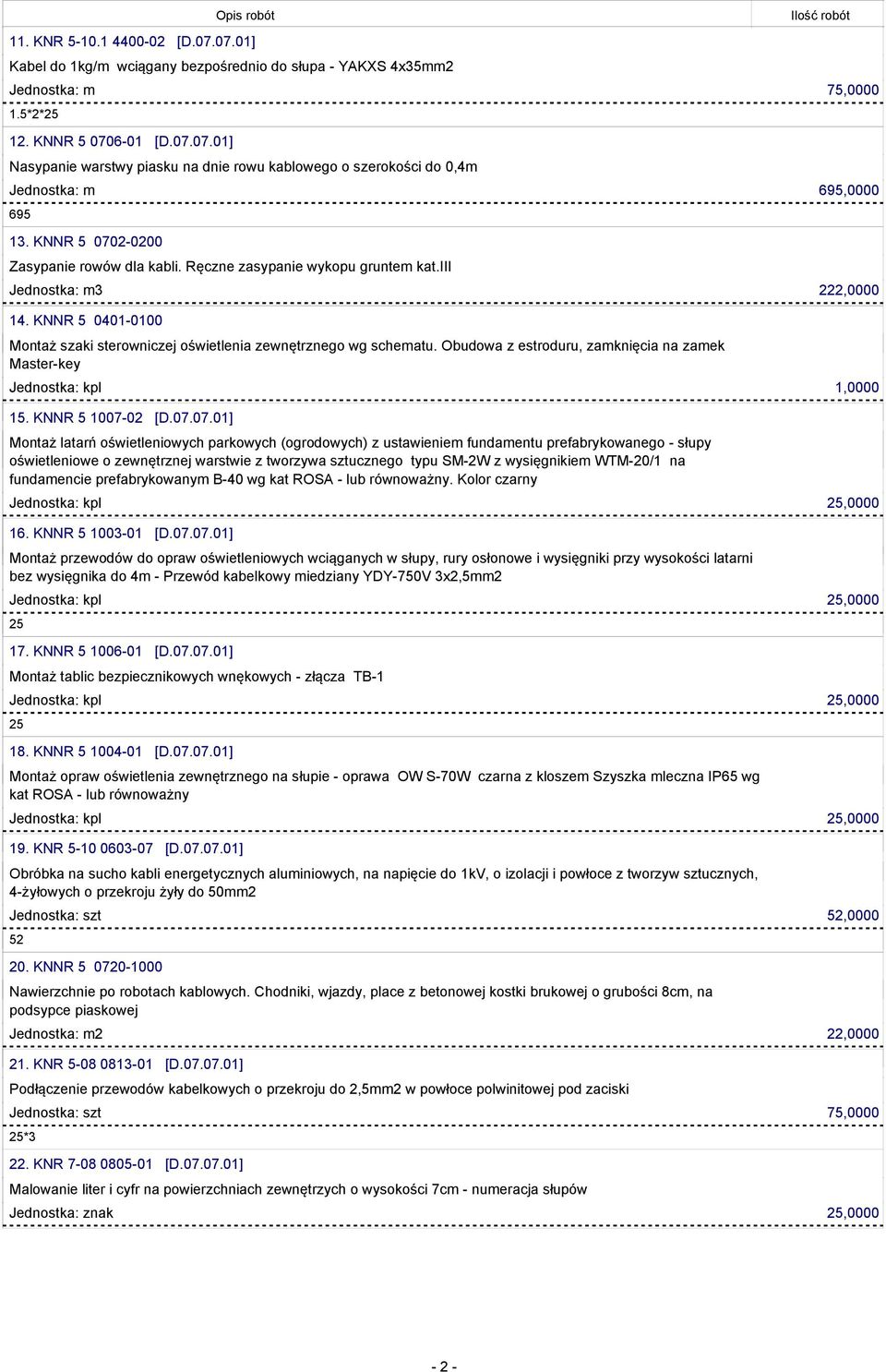

3 Opis robót 11. KNR [D ] Kabel do 1kg/m wciągany bezpośrednio do słupa - YAKXS 4x35mm2 Jednostka: m 75, *2* KNNR [D ] Nasypanie warstwy piasku na dnie rowu kablowego o szerokości do 0,4m 13. KNNR Zasypanie rowów dla kabli. Ręczne zasypanie wykopu gruntem kat.iii Jednostka: m3 222, KNNR Montaż szaki sterowniczej oświetlenia zewnętrznego wg schematu. Obudowa z estroduru, zamknięcia na zamek Master-key Jednostka: kpl 1, KNNR [D ] Montaż latarń oświetleniowych parkowych (ogrodowych) z ustawieniem fundamentu prefabrykowanego - słupy oświetleniowe o zewnętrznej warstwie z tworzywa sztucznego typu SM-2W z wysięgnikiem WTM-20/1 na fundamencie prefabrykowanym B-40 wg kat ROSA - lub równoważny. Kolor czarny 16. KNNR [D ] Montaż przewodów do opraw oświetleniowych wciąganych w słupy, rury osłonowe i wysięgniki przy wysokości latarni bez wysięgnika do 4m - Przewód kabelkowy miedziany YDY-750V 3x2,5mm KNNR [D ] Montaż tablic bezpiecznikowych wnękowych - złącza TB KNNR [D ] Montaż opraw oświetlenia zewnętrznego na słupie - oprawa OW S-70W czarna z kloszem Szyszka mleczna IP65 wg kat ROSA - lub równoważny 19. KNR [D ] Obróbka na sucho kabli energetycznych aluminiowych, na napięcie do 1kV, o izolacji i powłoce z tworzyw sztucznych, 4-żyłowych o przekroju żyły do 50mm2 Jednostka: szt 52, KNNR Nawierzchnie po robotach kablowych. Chodniki, wjazdy, place z betonowej kostki brukowej o grubości 8cm, na podsypce piaskowej Jednostka: m2 22, KNR [D ] Podłączenie przewodów kabelkowych o przekroju do 2,5mm2 w powłoce polwinitowej pod zaciski Jednostka: szt 75, *3 22. KNR [D ] Malowanie liter i cyfr na powierzchniach zewnętrzych o wysokości 7cm - numeracja słupów Jednostka: znak 25,

Obudowa z estroduru, zamknięcia na zamek Master-key Jednostka: kpl 1,0000 15. KNNR 5 1007-

4 23. KNNR [D ] Opis robót Badanie linii kablowej 4 żyłowej niskiego napięcia Jednostka: odcinek 26, KNNR [D ] Badania i pomiary instalacji uziemienia ochronnego lub roboczego - pierwszy pomiar Jednostka: szt 26, KNNR [D ] Pomiary skuteczności zerowania - pierwszy pomiar 26. KNNR [D ] Pomiary skuteczności zerowania - za każdy następny pomiar Jednostka: szt 24,0000 Dział nr 2. Opłaty [CPV: Roboty pomocnicze w zakresie linii energetycznych] 27. Obssługa geodezyjna [D ] Obsługa geodezyjna Jednostka: kpl 1, [D ] Zabezpieczenie robót w pasie drogowym wraz z opracowanie projektu tymczasowej organizacji ruchu na czas prowadzenia robót Jednostka: kpl. 1,0000 Dział nr 3. Linia kablowa YAKXS 4x35mm2do szafek zasilających Wykopy i bednarkę uziemiającą ujęto w linii oświetleniowej 29. KNNR Montaż rozłącznika bezpiecznikowego RBK-00 kpl z wkładkami bezpiecznikowymi 30. KNR [D ] Układanie w wykopie rur ochronnych z PCW o średnicy do 75mm - DVR 75 Jednostka: m 349, KNNR [D ] Układanie kabli YAKXS 4x35mm2 o masie do 1kg/m w rurach z przykryciem folią kalandrowaną z PCW uplastycznionego, o grubości powyżej 0,4-0,6mm Jednostka: m 349, KNNR Montaż szaki zasilającej wg schematu. Obudowa z estroduru, zamknięcia na zamek Master-key. Jednostka: kpl 2, KNR [D ] Obróbka na sucho kabli energetycznych aluminiowych, na napięcie do 1kV, o izolacji i powłoce z tworzyw sztucznych, 4-żyłowych o przekroju żyły do 50mm2 Jednostka: szt 4,

Opłaty [CPV: 45232200-4 Roboty pomocnicze w zakresie linii energetycznych] 27. Obssługa geodezyjna [D.07.

5 Opis robót 34. KNNR [D ] Badanie linii kablowej 4 żyłowej niskiego napięcia Jednostka: odcinek 2, KNNR [D ] Badania i pomiary instalacji uziemienia ochronnego lub roboczego - pierwszy pomiar Jednostka: szt 2, KNNR [D ] Pomiary skuteczności zerowania - pierwszy pomiar Jednostka: szt 2, KNNR [D ] Pomiary skuteczności zerowania - za każdy następny pomiar Jednostka: szt 24,0000 Dział nr 4. Roboty demontażowe 38. KNNR Słupy oświetleniowe. Demontaż słupa o masie do 100kg Jednostka: słup 24, KNNR Demontaż istniejących kabli oświetleniowych. Jednostka: m 670, KNNR Demontaż istniejącego wyposażenia wnęki zasilającej dotychczasowe oświetlenie - 4 -

Roboty demontażowe 38. KNNR 9 1001-0700 Słupy oświetleniowe. Demontaż słupa o masie do 100kg Jednostka: słup 24,0000 39. KNNR 5 0707-0100 Demontaż istniejących kabli oświetleniowych.
