1 Załącznik Nr 1 do SIWZ Opis przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie rozbiórki stacji gazowej redukcyjno - pomiarowej o przepustowości Q = m 3 /h w miejscowości Wólka Radzymińska. ETAP I OPRACOWANIE PROJEKTU ROZBIÓRKI I. Wykonanie projektu rozbiórki w zakresie niezbędnym do uzyskania pozwolenia na rozbiórkę ewentualnie zgłoszenie rozbiórki do odpowiedniego terytorialnie Urzędu. Projekt rozbiórki powinien zawierać: 1. Przeprowadzenie inwentaryzacji elementów nadziemnych i podziemnych znajdujących się na stacji, 2. Likwidację przyłącza energetycznego w uzgodnieniu z właściwym zakładem energetycznym, 3. Wykonanie projektu rozbiórki stacji wraz z propozycją rozwiązań funkcjonalnoprzestrzennych zawierającego: a) oświadczenie o dysponowaniu terenem na cele budowlane - Załącznik nr 4 Zgoda wójta gminy Nieporęt na przeprowadzenie prac, b) plan zagospodarowania stacji z istniejącymi elementami, wskazanie elementów do likwidacji, miejsc odcięcia gazu, c) plan zagospodarowania terenu wykonany na uaktualnionej kopii mapy zasadniczej w skali 1:500 po rozbiórce, d) projekt organizacji robót rozbiórkowych - opis zakresu i sposobu prowadzenia robót rozbiórkowych, e) projekt części technologicznej z opisem i szczegółowymi rozwiązaniami dotyczącymi odcięcia stacji od gazociągów wysokiego ciśnienia (odcięcie hermetyczne wykonają służby Operatora Gazociągu Przesyłowego GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie) i średniego ciśnienia (odcięcie hermetyczne gazociągu średniego ciśnienia po stronie Wykonawcy) oraz likwidacji części nadziemnej i podziemnej układów technologicznych instalacji i elementów budowlanych, f) opis sposobu zapewnienia bezpieczeństwa ludzi i mienia (BIOZ), g) informacje o wytwarzaniu odpadów, 1

2 h) zgoda właścicieli na rozbiórkę stacji gazowej, Wykonawca wykona wszystkie (także nie wymienione imiennie) opracowania, które są niezbędne z punktu widzenia kompletności dokumentacji pod kątem uzyskania decyzji organów administracji państwowej i samorządowej, czy innych jednostek branżowych uzgadniających dokumentację. FORMA WYKONANIA Projekty muszą zawierać: część opisową, część rysunkową w skalach umożliwiających weryfikację i ocenę rozwiązań technicznych. Należy wykonać ją w czterech egzemplarzach w formacie A4 w sztywnych okładkach oraz dwóch egzemplarzach w wersji elektronicznej (format pdf dla części rysunkowych oraz rtf i pdf dla części opisowych na nośniku CD-R/RW lub DVD-R/RW) z naniesionymi uwagami powstałymi w trakcie uzgodnień. Uzyskanie pisemnej akceptacji przez odpowiednią jednostkę Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie Projektu Rozbiórki oraz uzyskanie wskazanych w tym etapie dokumentów, upoważnia Wykonawcę do rozpoczęcia robót rozbiórkowych. ETAP II ROBOTY ROZBIÓRKOWE Realizacja prac związanych z rozbiórką stacji powinna przebiegać zgodnie z zaakceptowaną dokumentacją projektową oraz procedurami P 02.O.12, P 02.O.15 i P 02.O.16. Zapewnienie obsługi geodezyjnej dla całości zadania po stronie Wykonawcy Robót. Prace geodezyjne należy wykonać w oparciu o Rozporządzenie Ministra Spraw wewnętrznych i Administracji z dnia 09 listopada 2011 Dz. U. nr 263 poz. 1572; w sprawie standardów technicznych wykonania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego (PZGiK). I. Po stronie Wykonawcy prac związanych z rozbiórką są wszelkie czynności wymagające: 1. uzgodnienia wejścia w teren i zapewnienie dojazdu, 2. wykopy wraz z oznakowaniem i zabezpieczeniem, 3. odwodnienie i zasypywanie wykopów, 2

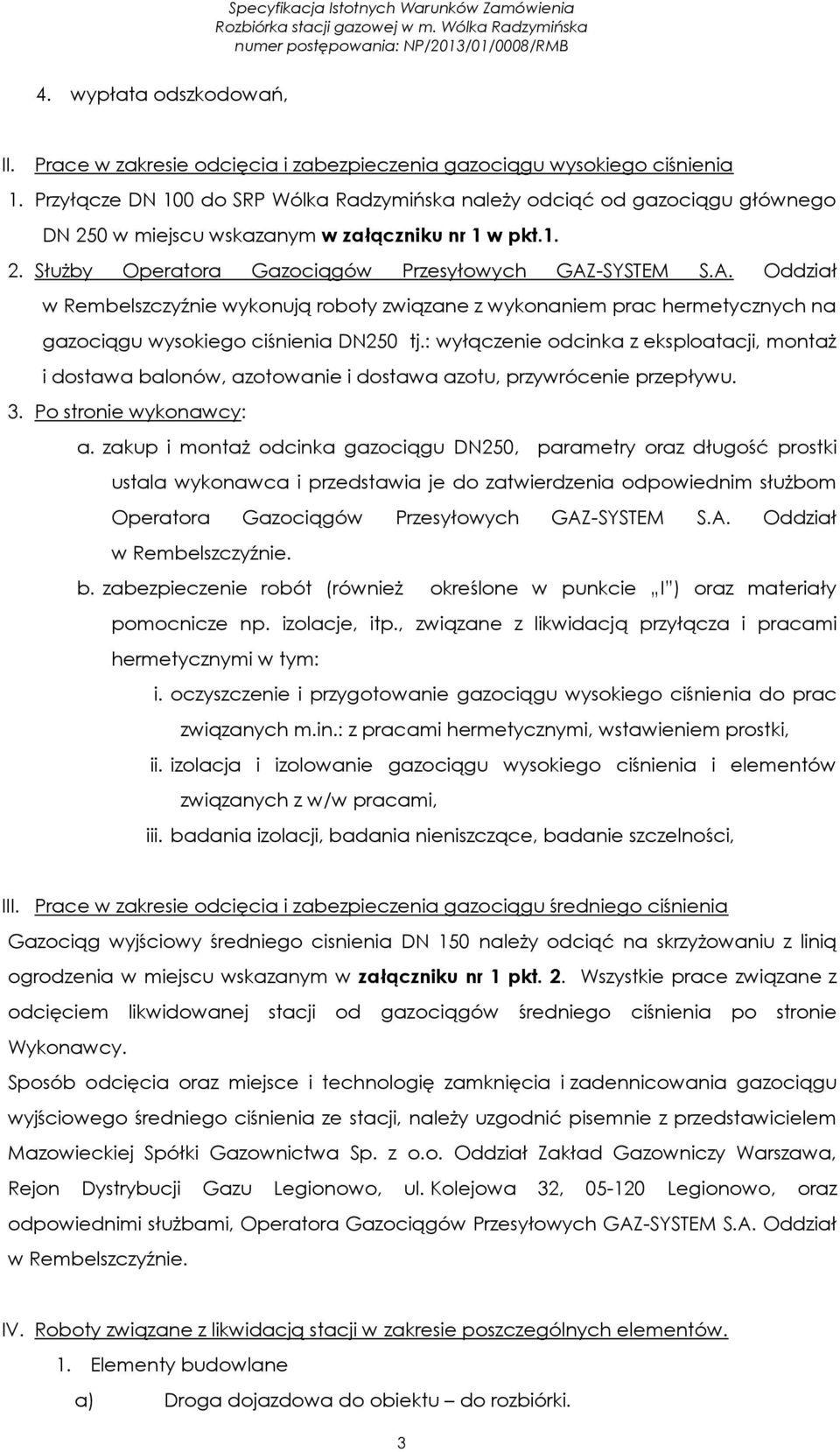

3 4. wypłata odszkodowań, II. Prace w zakresie odcięcia i zabezpieczenia gazociągu wysokiego ciśnienia 1. Przyłącze DN 100 do SRP Wólka Radzymińska należy odciąć od gazociągu głównego DN 250 w miejscu wskazanym w załączniku nr 1 w pkt Służby Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie wykonują roboty związane z wykonaniem prac hermetycznych na gazociągu wysokiego ciśnienia DN250 tj.: wyłączenie odcinka z eksploatacji, montaż i dostawa balonów, azotowanie i dostawa azotu, przywrócenie przepływu. 3. Po stronie wykonawcy: a. zakup i montaż odcinka gazociągu DN250, parametry oraz długość prostki ustala wykonawca i przedstawia je do zatwierdzenia odpowiednim służbom Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie. b. zabezpieczenie robót (również określone w punkcie I ) oraz materiały pomocnicze np. izolacje, itp., związane z likwidacją przyłącza i pracami hermetycznymi w tym: i. oczyszczenie i przygotowanie gazociągu wysokiego ciśnienia do prac związanych m.in.: z pracami hermetycznymi, wstawieniem prostki, ii. izolacja i izolowanie gazociągu wysokiego ciśnienia i elementów związanych z w/w pracami, iii. badania izolacji, badania nieniszczące, badanie szczelności, III. Prace w zakresie odcięcia i zabezpieczenia gazociągu średniego ciśnienia Gazociąg wyjściowy średniego cisnienia DN 150 należy odciąć na skrzyżowaniu z linią ogrodzenia w miejscu wskazanym w załączniku nr 1 pkt. 2. Wszystkie prace związane z odcięciem likwidowanej stacji od gazociągów średniego ciśnienia po stronie Wykonawcy. Sposób odcięcia oraz miejsce i technologię zamknięcia i zadennicowania gazociągu wyjściowego średniego ciśnienia ze stacji, należy uzgodnić pisemnie z przedstawicielem Mazowieckiej Spółki Gazownictwa Sp. z o.o. Oddział Zakład Gazowniczy Warszawa, Rejon Dystrybucji Gazu Legionowo, ul. Kolejowa 32, Legionowo, oraz odpowiednimi służbami, Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie. IV. Roboty związane z likwidacją stacji w zakresie poszczególnych elementów. 1. Elementy budowlane a) Droga dojazdowa do obiektu do rozbiórki. 3

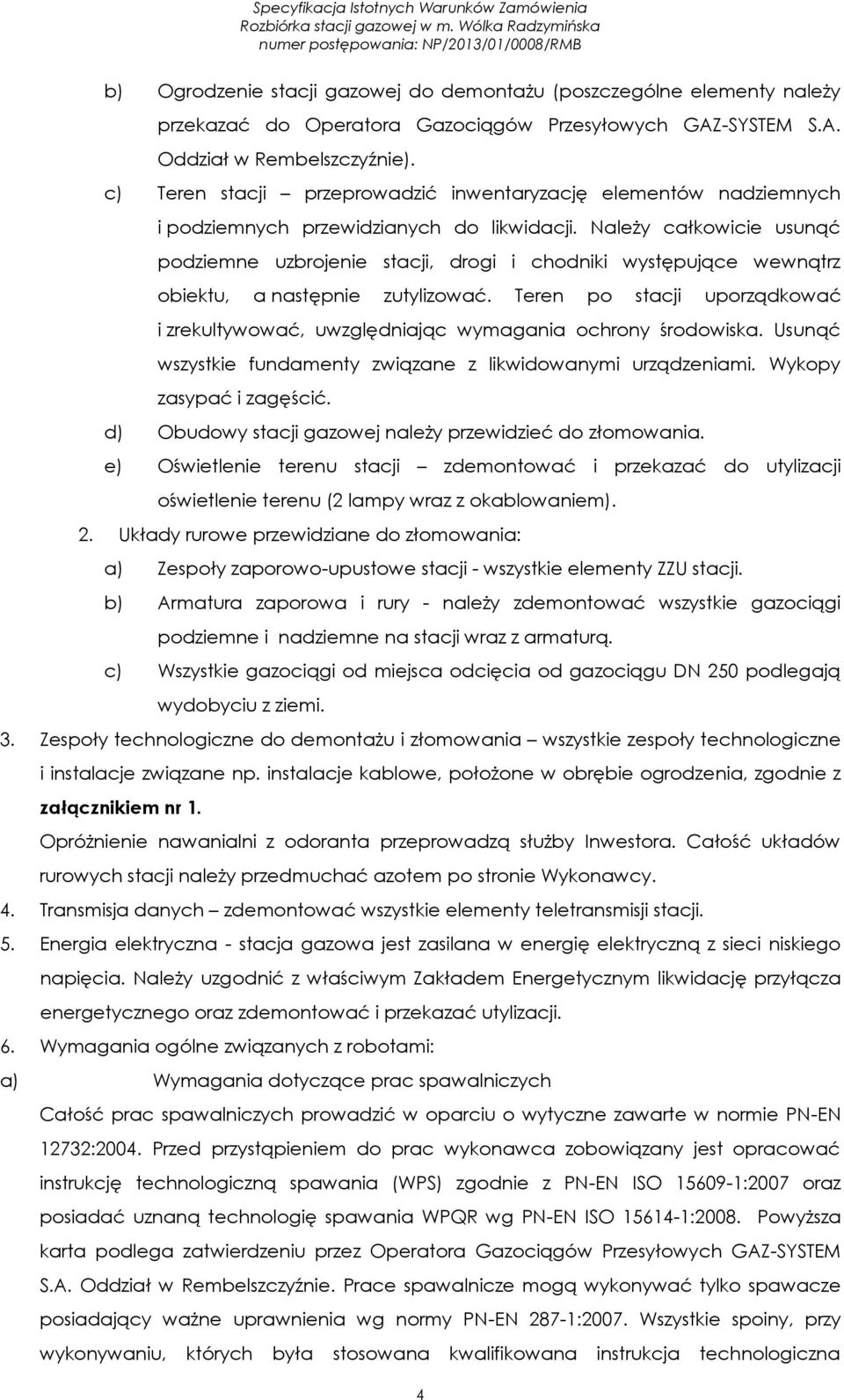

4 b) Ogrodzenie stacji gazowej do demontażu (poszczególne elementy należy przekazać do Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie). c) Teren stacji przeprowadzić inwentaryzację elementów nadziemnych i podziemnych przewidzianych do likwidacji. Należy całkowicie usunąć podziemne uzbrojenie stacji, drogi i chodniki występujące wewnątrz obiektu, a następnie zutylizować. Teren po stacji uporządkować i zrekultywować, uwzględniając wymagania ochrony środowiska. Usunąć wszystkie fundamenty związane z likwidowanymi urządzeniami. Wykopy zasypać i zagęścić. d) Obudowy stacji gazowej należy przewidzieć do złomowania. e) Oświetlenie terenu stacji zdemontować i przekazać do utylizacji oświetlenie terenu (2 lampy wraz z okablowaniem). 2. Układy rurowe przewidziane do złomowania: a) Zespoły zaporowo-upustowe stacji - wszystkie elementy ZZU stacji. b) Armatura zaporowa i rury - należy zdemontować wszystkie gazociągi podziemne i nadziemne na stacji wraz z armaturą. c) Wszystkie gazociągi od miejsca odcięcia od gazociągu DN 250 podlegają wydobyciu z ziemi. 3. Zespoły technologiczne do demontażu i złomowania wszystkie zespoły technologiczne i instalacje związane np. instalacje kablowe, położone w obrębie ogrodzenia, zgodnie z załącznikiem nr 1. Opróżnienie nawanialni z odoranta przeprowadzą służby Inwestora. Całość układów rurowych stacji należy przedmuchać azotem po stronie Wykonawcy. 4. Transmisja danych zdemontować wszystkie elementy teletransmisji stacji. 5. Energia elektryczna - stacja gazowa jest zasilana w energię elektryczną z sieci niskiego napięcia. Należy uzgodnić z właściwym Zakładem Energetycznym likwidację przyłącza energetycznego oraz zdemontować i przekazać utylizacji. 6. Wymagania ogólne związanych z robotami: a) Wymagania dotyczące prac spawalniczych Całość prac spawalniczych prowadzić w oparciu o wytyczne zawarte w normie PN-EN 12732:2004. Przed przystąpieniem do prac wykonawca zobowiązany jest opracować instrukcję technologiczną spawania (WPS) zgodnie z PN-EN ISO :2007 oraz posiadać uznaną technologię spawania WPQR wg PN-EN ISO :2008. Powyższa karta podlega zatwierdzeniu przez Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie. Prace spawalnicze mogą wykonywać tylko spawacze posiadający ważne uprawnienia wg normy PN-EN 287-1:2007. Wszystkie spoiny, przy wykonywaniu, których była stosowana kwalifikowana instrukcja technologiczna 4

5 spawania (WPS) powinny odpowiadać poziomowi, jakości B (wymagania ostre) według normy PN-EN ISO 5817:2009 z wyłączeniami w tabeli G1 normy PN-EN 12732:2004. b) Z uwagi na specyfikę prac nie przewiduje się wykonania prób ciśnieniowych. Wykonane spoiny będą spoinami gwarantowanymi. 7. Elementy likwidowanego obiektu, które należy dostarczyć do siedziby Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie: a) Gazomierz turbinowy b) Dwa Przetworniki ciśnienia (Druck i Aplisens) c) Szafkę telemetryczną d) System alarmowy (wewnętrzny wraz z pętlami w ogrodzeniu) e) Ogrodzenie: siatka prętowa, krawężniki, (słupki zabetonowane do likwidacji). 8. Warunki środowiskowe - Podmiot świadczący usługę dla Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie powinien stosować Instrukcję dla Podwykonawców INS-ZŚ Prace przełączeniowe - należy uzgodnić prace przełączeniowe i polecenie prac gazoniebezpiecznych z odpowiednimi służbami Operatora Gazociągu Przesyłowego GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie oraz Mazowiecką Spółką Gazownictwa Sp. z o.o. V. Dodatkowe informacje i wymagania 1. Przed rozpoczęciem prac budowlano-rozbiórkowych Wykonawca opracuje i uzgodni z odpowiednimi jednostkami Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie: a) plan bezpieczeństwa i ochrony zdrowia, b) technologie malowania, c) technologie izolowania, d) WPQR oraz instrukcje spawania, 2. Wykonawca budowy opracuje polecenie pracy gazoniebezpiecznej (zgodne z procedurą P 02.O.01) na cały zakres robót oraz uzgodni na co najmniej trzy tygodnie przed planowanym rozpoczęciem robót w terenie, polecenie pracy z odpowiednimi jednostkami Operatora Gazociągów Przesyłowych Gaz-System S.A. Oddział w Rembelszczyźnie. 3. Odbiór prac i dokumentacji zostanie dokonany zgodnie z procedurą P 02.O Jeżeli w wyniku wykonywanych prac powstanie złom: a. stanowi on własność Zamawiającego i powinien zostać dostarczony przez Wykonawcę do punktu skupu surowców wtórnych. Przed dostarczeniem do punktu skupu Wykonawca zobowiązany jest dokonać szczegółowej inwentaryzacji materiałów przeznaczonych do złomowania. Protokół z inwentaryzacji należy 5

6 przedłożyć Zamawiającemu, który za każdym razem w formie pisemnej będzie podejmować decyzje dotyczące przedmiotowego złomu. Środki uzyskane ze sprzedaży złomu zostaną przekazane Zamawiającemu. Wykaz rzeczowy składników majątku Zamawiającego, które stanowić będą złom lub składniki majątku przeznaczone do zwrotu Zamawiającemu znajdują się na końcu OPZ w Załączniku nr 2 Wykaz składników majątku przeznaczonych do złomowania oraz zwrotu do Zamawiającego b. koszty załadunku, rozładunku, transportu oraz przygotowania złomu tj. oczyszczenia/odizolowania pokrywa Wykonawca; c. Wykonawca zobowiązany jest do przekazania Zamawiającemu dokumentu potwierdzającego przekazanie złomu do punktu skupu, który ma być dołączony do protokołu odbioru prac. Dostarczenie ww. protokołu będzie warunkiem dokonania odbioru prac przez Zamawiającego. 5. Jeżeli w wyniku wykonywanych prac powstaną odpady inne niż złom, Wykonawca jest zobowiązany przekazać do utylizacji zgodnie z wymaganiami postawionymi w umowie. 6. Wykonanie dokumentacji powykonawczej w wersji papierowej i w wersji elektronicznej format PDF 2 egzemplarze. Dokumentacja powinna spełniać wymagania procedury P02.O.12. Dokumentacja powykonawcza prac rozbiórkowych stacji powinna być kompleksowa i zawierać m.in.: a) inwentaryzację geodezyjną powykonawczą potwierdzoną przez właściwy ośrodek dokumentacji geodezyjnej i kartograficznej w wersji cyfrowej format dwg oraz papierowej wraz ze szkicami z pomiaru. Kopię operatu technicznego wykonanego zgodnie z wymaganiami Rozporządzenia Dz.U. nr 263 poz z 2011 należy załączyć do dokumentacji powykonawczej stacji wraz z dokumentem potwierdzającym przyjęcie dokumentacji do PZGiK. b) dokumentację robót budowlano montażowych. c) dokumenty poświadczające przekazanie do utylizacji odpadów. 7. Wykonawca realizując zadanie rozbiórki stacji będzie stosował najlepsze dostępne techniki i technologie dające długi okres eksploatacji. Załączniki: Załącznik nr 1 mapa SRP Wólka Radzymińska Załącznik nr 2 Wykaz składników majątku przeznaczonych do złomowania oraz zwrotu do Zamawiającego Załącznik nr 3 schemat sieci z naniesieniem armatury i elementów istniejących zamknięć hermetycznych Załącznik nr 4 Zgoda wójta gminy Nieporęt na przeprowadzenie prac 6
