OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

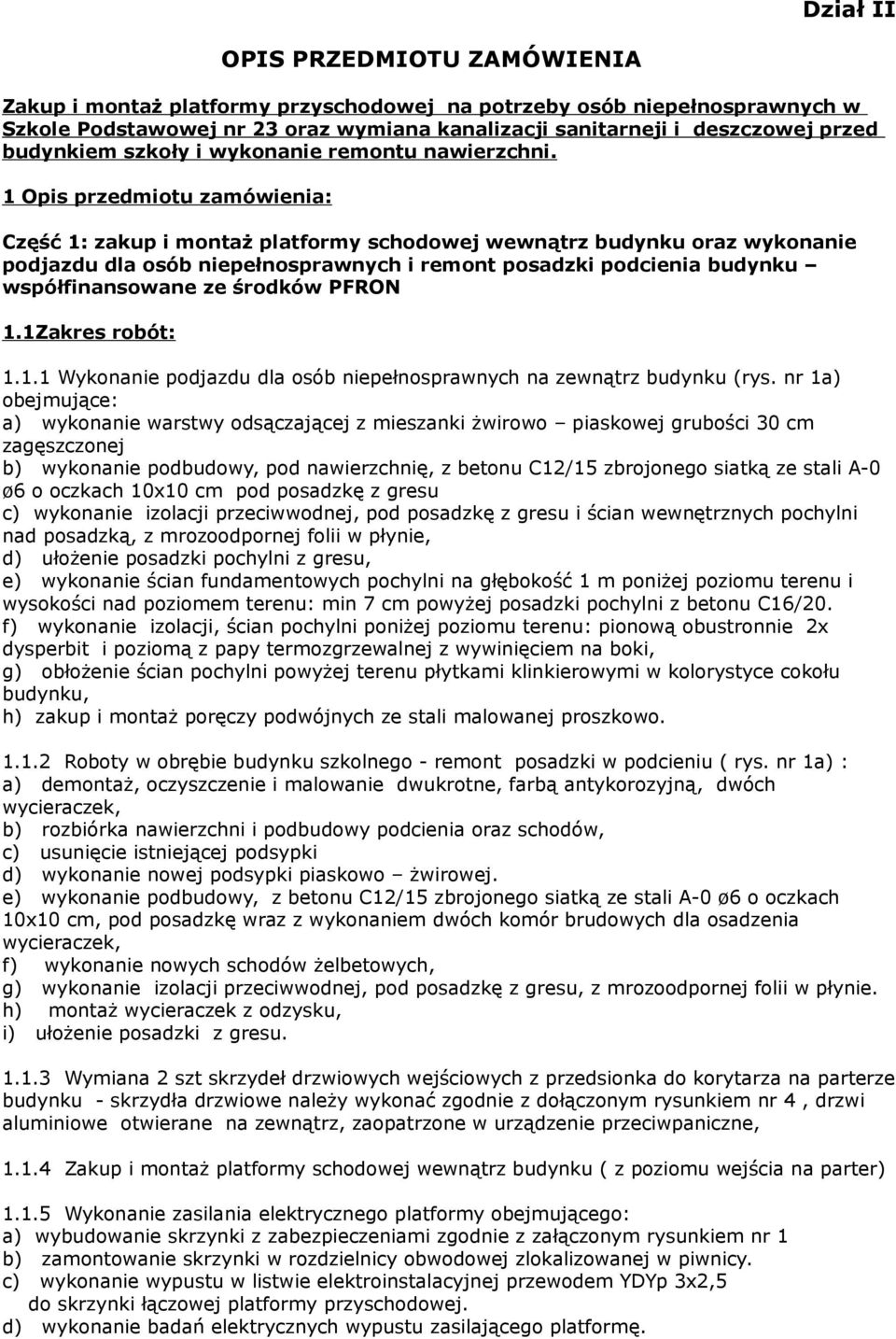

1 Dział II OPIS PRZEDMIOTU ZAMÓWIENIA Zakup i montaż platformy przyschodowej na potrzeby osób niepełnosprawnych w Szkole Podstawowej nr 23 oraz wymiana kanalizacji sanitarneji i deszczowej przed budynkiem szkoły i wykonanie remontu nawierzchni. 1 Opis przedmiotu zamówienia: Część 1: zakup i montaż platformy schodowej wewnątrz budynku oraz wykonanie podjazdu dla osób niepełnosprawnych i remont posadzki podcienia budynku współfinansowane ze środków PFRON 1.1Zakres robót: Wykonanie podjazdu dla osób niepełnosprawnych na zewnątrz budynku (rys. nr 1a) obejmujące: a) wykonanie warstwy odsączającej z mieszanki żwirowo piaskowej grubości 30 cm zagęszczonej b) wykonanie podbudowy, pod nawierzchnię, z betonu C12/15 zbrojonego siatką ze stali A-0 ø6 o oczkach 10x10 cm pod posadzkę z gresu c) wykonanie izolacji przeciwwodnej, pod posadzkę z gresu i ścian wewnętrznych pochylni nad posadzką, z mrozoodpornej folii w płynie, d) ułożenie posadzki pochylni z gresu, e) wykonanie ścian fundamentowych pochylni na głębokość 1 m poniżej poziomu terenu i wysokości nad poziomem terenu: min 7 cm powyżej posadzki pochylni z betonu C16/20. f) wykonanie izolacji, ścian pochylni poniżej poziomu terenu: pionową obustronnie 2x dysperbit i poziomą z papy termozgrzewalnej z wywinięciem na boki, g) obłożenie ścian pochylni powyżej terenu płytkami klinkierowymi w kolorystyce cokołu budynku, h) zakup i montaż poręczy podwójnych ze stali malowanej proszkowo Roboty w obrębie budynku szkolnego - remont posadzki w podcieniu ( rys. nr 1a) : a) demontaż, oczyszczenie i malowanie dwukrotne, farbą antykorozyjną, dwóch wycieraczek, b) rozbiórka nawierzchni i podbudowy podcienia oraz schodów, c) usunięcie istniejącej podsypki d) wykonanie nowej podsypki piaskowo żwirowej. e) wykonanie podbudowy, z betonu C12/15 zbrojonego siatką ze stali A-0 ø6 o oczkach 10x10 cm, pod posadzkę wraz z wykonaniem dwóch komór brudowych dla osadzenia wycieraczek, f) wykonanie nowych schodów żelbetowych, g) wykonanie izolacji przeciwwodnej, pod posadzkę z gresu, z mrozoodpornej folii w płynie. h) montaż wycieraczek z odzysku, i) ułożenie posadzki z gresu Wymiana 2 szt skrzydeł drzwiowych wejściowych z przedsionka do korytarza na parterze budynku - skrzydła drzwiowe należy wykonać zgodnie z dołączonym rysunkiem nr 4, drzwi aluminiowe otwierane na zewnątrz, zaopatrzone w urządzenie przeciwpaniczne, Zakup i montaż platformy schodowej wewnątrz budynku ( z poziomu wejścia na parter) Wykonanie zasilania elektrycznego platformy obejmującego: a) wybudowanie skrzynki z zabezpieczeniami zgodnie z załączonym rysunkiem nr 1 b) zamontowanie skrzynki w rozdzielnicy obwodowej zlokalizowanej w piwnicy. c) wykonanie wypustu w listwie elektroinstalacyjnej przewodem YDYp 3x2,5 do skrzynki łączowej platformy przyschodowej. d) wykonanie badań elektrycznych wypustu zasilającego platformę.

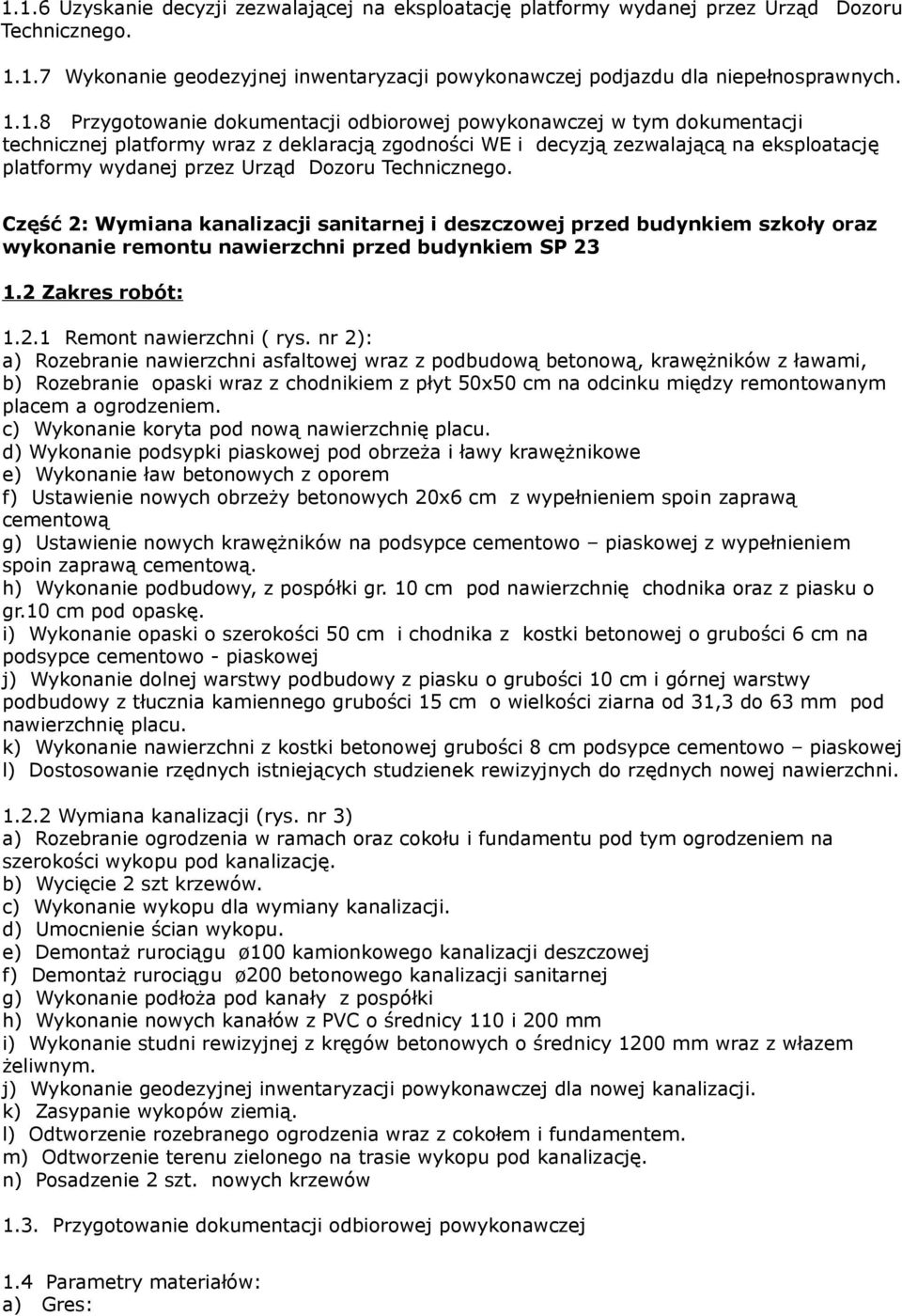

2 1.1.6 Uzyskanie decyzji zezwalającej na eksploatację platformy wydanej przez Urząd Dozoru Technicznego Wykonanie geodezyjnej inwentaryzacji powykonawczej podjazdu dla niepełnosprawnych Przygotowanie dokumentacji odbiorowej powykonawczej w tym dokumentacji technicznej platformy wraz z deklaracją zgodności WE i decyzją zezwalającą na eksploatację platformy wydanej przez Urząd Dozoru Technicznego. Część 2: Wymiana kanalizacji sanitarnej i deszczowej przed budynkiem szkoły oraz wykonanie remontu nawierzchni przed budynkiem SP Zakres robót: Remont nawierzchni ( rys. nr 2): a) Rozebranie nawierzchni asfaltowej wraz z podbudową betonową, krawężników z ławami, b) Rozebranie opaski wraz z chodnikiem z płyt 50x50 cm na odcinku między remontowanym placem a ogrodzeniem. c) Wykonanie koryta pod nową nawierzchnię placu. d) Wykonanie podsypki piaskowej pod obrzeża i ławy krawężnikowe e) Wykonanie ław betonowych z oporem f) Ustawienie nowych obrzeży betonowych 20x6 cm z wypełnieniem spoin zaprawą cementową g) Ustawienie nowych krawężników na podsypce cementowo piaskowej z wypełnieniem spoin zaprawą cementową. h) Wykonanie podbudowy, z pospółki gr. 10 cm pod nawierzchnię chodnika oraz z piasku o gr.10 cm pod opaskę. i) Wykonanie opaski o szerokości 50 cm i chodnika z kostki betonowej o grubości 6 cm na podsypce cementowo - piaskowej j) Wykonanie dolnej warstwy podbudowy z piasku o grubości 10 cm i górnej warstwy podbudowy z tłucznia kamiennego grubości 15 cm o wielkości ziarna od 31,3 do 63 mm pod nawierzchnię placu. k) Wykonanie nawierzchni z kostki betonowej grubości 8 cm podsypce cementowo piaskowej l) Dostosowanie rzędnych istniejących studzienek rewizyjnych do rzędnych nowej nawierzchni Wymiana kanalizacji (rys. nr 3) a) Rozebranie ogrodzenia w ramach oraz cokołu i fundamentu pod tym ogrodzeniem na szerokości wykopu pod kanalizację. b) Wycięcie 2 szt krzewów. c) Wykonanie wykopu dla wymiany kanalizacji. d) Umocnienie ścian wykopu. e) Demontaż rurociągu ø100 kamionkowego kanalizacji deszczowej f) Demontaż rurociągu ø200 betonowego kanalizacji sanitarnej g) Wykonanie podłoża pod kanały z pospółki h) Wykonanie nowych kanałów z PVC o średnicy 110 i 200 mm i) Wykonanie studni rewizyjnej z kręgów betonowych o średnicy 1200 mm wraz z włazem żeliwnym. j) Wykonanie geodezyjnej inwentaryzacji powykonawczej dla nowej kanalizacji. k) Zasypanie wykopów ziemią. l) Odtworzenie rozebranego ogrodzenia wraz z cokołem i fundamentem. m) Odtworzenie terenu zielonego na trasie wykopu pod kanalizację. n) Posadzenie 2 szt. nowych krzewów 1.3. Przygotowanie dokumentacji odbiorowej powykonawczej 1.4 Parametry materiałów: a) Gres:

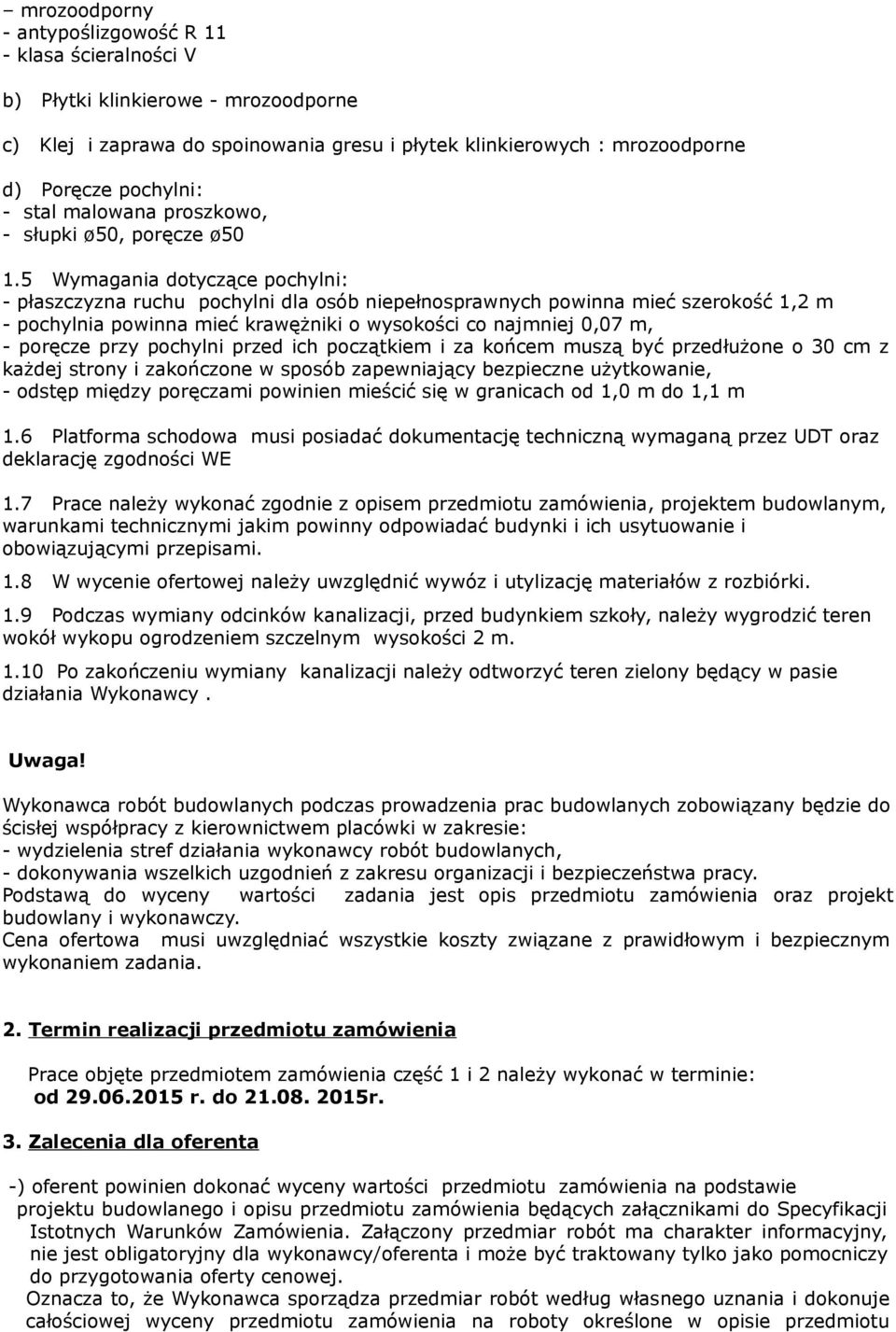

3 mrozoodporny - antypoślizgowość R 11 - klasa ścieralności V b) Płytki klinkierowe - mrozoodporne c) Klej i zaprawa do spoinowania gresu i płytek klinkierowych : mrozoodporne d) Poręcze pochylni: - stal malowana proszkowo, - słupki ø50, poręcze ø Wymagania dotyczące pochylni: - płaszczyzna ruchu pochylni dla osób niepełnosprawnych powinna mieć szerokość 1,2 m - pochylnia powinna mieć krawężniki o wysokości co najmniej 0,07 m, - poręcze przy pochylni przed ich początkiem i za końcem muszą być przedłużone o 30 cm z każdej strony i zakończone w sposób zapewniający bezpieczne użytkowanie, - odstęp między poręczami powinien mieścić się w granicach od 1,0 m do 1,1 m 1.6 Platforma schodowa musi posiadać dokumentację techniczną wymaganą przez UDT oraz deklarację zgodności WE 1.7 Prace należy wykonać zgodnie z opisem przedmiotu zamówienia, projektem budowlanym, warunkami technicznymi jakim powinny odpowiadać budynki i ich usytuowanie i obowiązującymi przepisami. 1.8 W wycenie ofertowej należy uwzględnić wywóz i utylizację materiałów z rozbiórki. 1.9 Podczas wymiany odcinków kanalizacji, przed budynkiem szkoły, należy wygrodzić teren wokół wykopu ogrodzeniem szczelnym wysokości 2 m Po zakończeniu wymiany kanalizacji należy odtworzyć teren zielony będący w pasie działania Wykonawcy. Uwaga! Wykonawca robót budowlanych podczas prowadzenia prac budowlanych zobowiązany będzie do ścisłej współpracy z kierownictwem placówki w zakresie: - wydzielenia stref działania wykonawcy robót budowlanych, - dokonywania wszelkich uzgodnień z zakresu organizacji i bezpieczeństwa pracy. Podstawą do wyceny wartości zadania jest opis przedmiotu zamówienia oraz projekt budowlany i wykonawczy. Cena ofertowa musi uwzględniać wszystkie koszty związane z prawidłowym i bezpiecznym wykonaniem zadania. 2. Termin realizacji przedmiotu zamówienia Prace objęte przedmiotem zamówienia część 1 i 2 należy wykonać w terminie: od r. do r. 3. Zalecenia dla oferenta -) oferent powinien dokonać wyceny wartości przedmiotu zamówienia na podstawie projektu budowlanego i opisu przedmiotu zamówienia będących załącznikami do Specyfikacji Istotnych Warunków Zamówienia. Załączony przedmiar robót ma charakter informacyjny, nie jest obligatoryjny dla wykonawcy/oferenta i może być traktowany tylko jako pomocniczy do przygotowania oferty cenowej. Oznacza to, że Wykonawca sporządza przedmiar robót według własnego uznania i dokonuje całościowej wyceny przedmiotu zamówienia na roboty określone w opisie przedmiotu

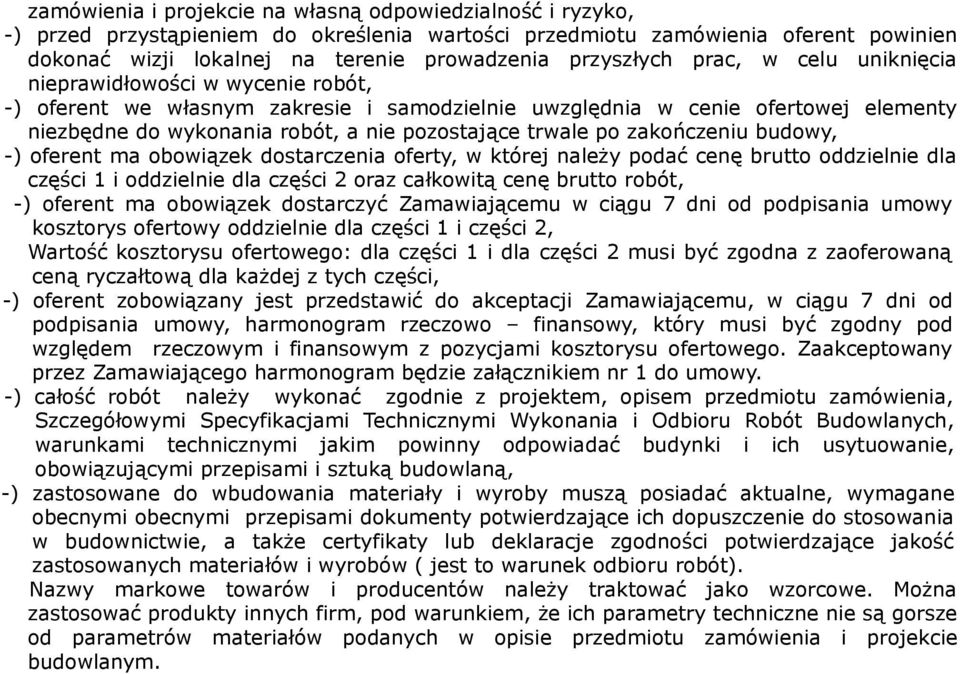

4 zamówienia i projekcie na własną odpowiedzialność i ryzyko, -) przed przystąpieniem do określenia wartości przedmiotu zamówienia oferent powinien dokonać wizji lokalnej na terenie prowadzenia przyszłych prac, w celu uniknięcia nieprawidłowości w wycenie robót, -) oferent we własnym zakresie i samodzielnie uwzględnia w cenie ofertowej elementy niezbędne do wykonania robót, a nie pozostające trwale po zakończeniu budowy, -) oferent ma obowiązek dostarczenia oferty, w której należy podać cenę brutto oddzielnie dla części 1 i oddzielnie dla części 2 oraz całkowitą cenę brutto robót, -) oferent ma obowiązek dostarczyć Zamawiającemu w ciągu 7 dni od podpisania umowy kosztorys ofertowy oddzielnie dla części 1 i części 2, Wartość kosztorysu ofertowego: dla części 1 i dla części 2 musi być zgodna z zaoferowaną ceną ryczałtową dla każdej z tych części, -) oferent zobowiązany jest przedstawić do akceptacji Zamawiającemu, w ciągu 7 dni od podpisania umowy, harmonogram rzeczowo finansowy, który musi być zgodny pod względem rzeczowym i finansowym z pozycjami kosztorysu ofertowego. Zaakceptowany przez Zamawiającego harmonogram będzie załącznikiem nr 1 do umowy. -) całość robót należy wykonać zgodnie z projektem, opisem przedmiotu zamówienia, Szczegółowymi Specyfikacjami Technicznymi Wykonania i Odbioru Robót Budowlanych, warunkami technicznymi jakim powinny odpowiadać budynki i ich usytuowanie, obowiązującymi przepisami i sztuką budowlaną, -) zastosowane do wbudowania materiały i wyroby muszą posiadać aktualne, wymagane obecnymi obecnymi przepisami dokumenty potwierdzające ich dopuszczenie do stosowania w budownictwie, a także certyfikaty lub deklaracje zgodności potwierdzające jakość zastosowanych materiałów i wyrobów ( jest to warunek odbioru robót). Nazwy markowe towarów i producentów należy traktować jako wzorcowe. Można zastosować produkty innych firm, pod warunkiem, że ich parametry techniczne nie są gorsze od parametrów materiałów podanych w opisie przedmiotu zamówienia i projekcie budowlanym.
