1 Podwórko. Jedno miejsce, wiele pomysłów mgr inż. architekt krajobrazu Ewa Szadkowska

2 Plan prezentacji Co zawiera projekt zieleni, na co zwrócić uwagę w rozmowie z architektem Etapy pracy nad projektem: inwentaryzacja terenu, określenie zagadnień problemowych, założenia do projektu, projekt i gospodarka drzewostanem Partycypacja społeczna znaczenie w kształtowaniu podwórek Przykłady rozwiązania podwórek Projekt to nie wszystko problemy związane z realizacją i utrzymaniem terenów zieleni towarzyszących osiedlom

gospodarka drzewostanem Partycypacja społeczna znaczenie w kształtowaniu podwórek Przykłady rozwiązania

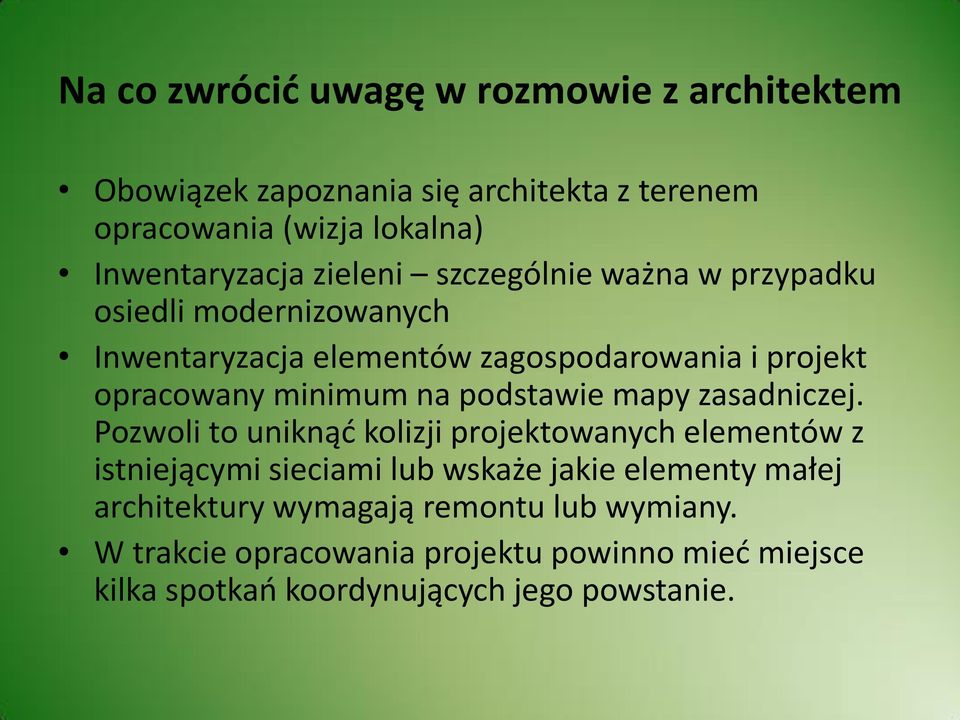

3 Na co zwrócić uwagę w rozmowie z architektem Obowiązek zapoznania się architekta z terenem opracowania (wizja lokalna) Inwentaryzacja zieleni szczególnie ważna w przypadku osiedli modernizowanych Inwentaryzacja elementów zagospodarowania i projekt opracowany minimum na podstawie mapy zasadniczej. Pozwoli to uniknąć kolizji projektowanych elementów z istniejącymi sieciami lub wskaże jakie elementy małej architektury wymagają remontu lub wymiany. W trakcie opracowania projektu powinno mieć miejsce kilka spotkań koordynujących jego powstanie.

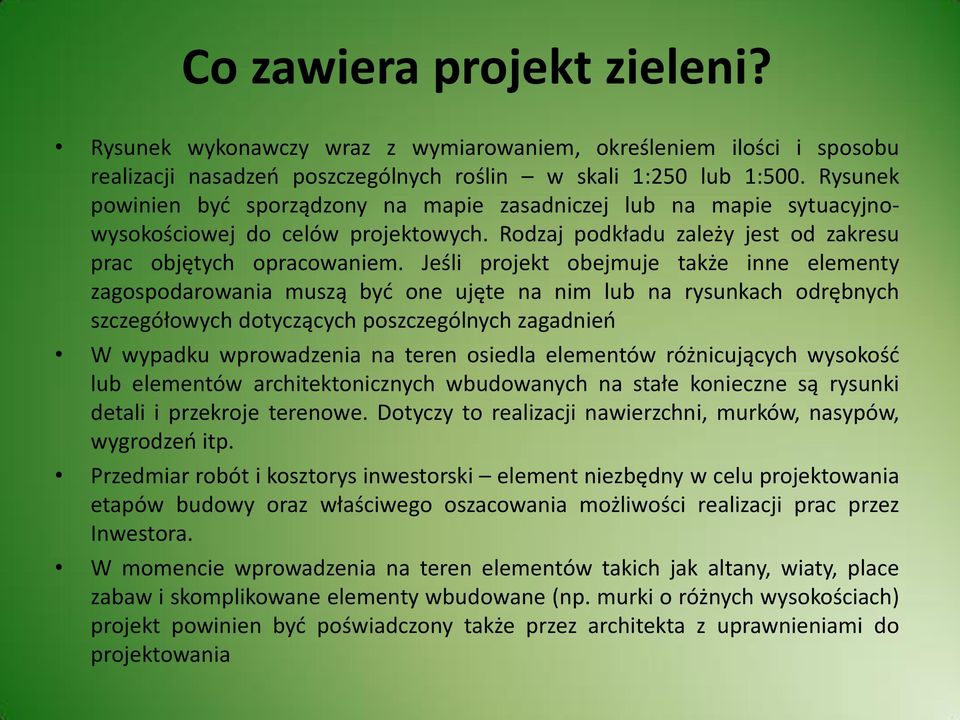

4 Co zawiera projekt zieleni? Rysunek wykonawczy wraz z wymiarowaniem, określeniem ilości i sposobu realizacji nasadzeń poszczególnych roślin w skali 1:250 lub 1:500. Rysunek powinien być sporządzony na mapie zasadniczej lub na mapie sytuacyjnowysokościowej do celów projektowych. Rodzaj podkładu zależy jest od zakresu prac objętych opracowaniem. Jeśli projekt obejmuje także inne elementy zagospodarowania muszą być one ujęte na nim lub na rysunkach odrębnych szczegółowych dotyczących poszczególnych zagadnień W wypadku wprowadzenia na teren osiedla elementów różnicujących wysokość lub elementów architektonicznych wbudowanych na stałe konieczne są rysunki detali i przekroje terenowe. Dotyczy to realizacji nawierzchni, murków, nasypów, wygrodzeń itp. Przedmiar robót i kosztorys inwestorski element niezbędny w celu projektowania etapów budowy oraz właściwego oszacowania możliwości realizacji prac przez Inwestora. W momencie wprowadzenia na teren elementów takich jak altany, wiaty, place zabaw i skomplikowane elementy wbudowane (np. murki o różnych wysokościach) projekt powinien być poświadczony także przez architekta z uprawnieniami do projektowania

Jeśli projekt obejmuje także inne elementy zagospodarowania muszą być one ujęte na nim lub na rysunkach odrębnych szczegółowych dotyczących poszczególnych zagadnień W wypadku wprowadzenia na teren

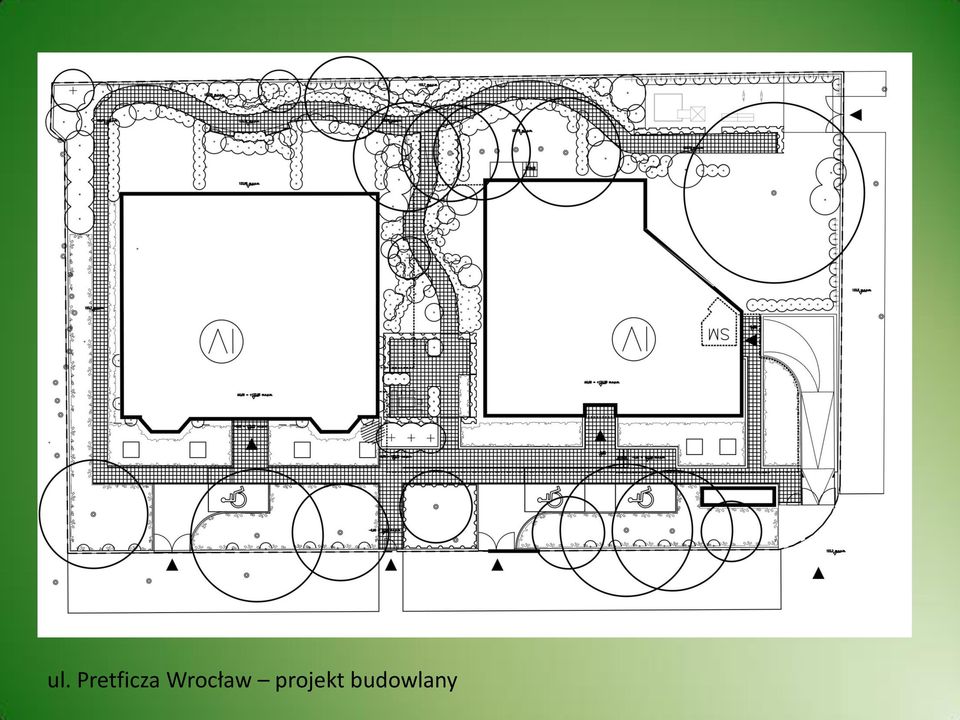

5 ul. Pretficza Wrocław projekt budowlany

6 Etapy pracy nad projektem Inwentaryzacja zieleni Cel opracowania: stworzenie mapy rozmieszczenia istniejącego drzewostanu z określeniem stanu zdrowia poszczególnych drzew i krzewów, wyznaczeniem koniecznych prac pielęgnacyjnych i określeniem, które z drzew stanowią zagrożenia lub nie rokują szans rozwoju. Elementy inwentaryzacji: opis i rysunek z zaznaczeniem lokalizacji poszczególnych drzew i krzewów. Opis szczegółowy prowadzony jest w tabeli inwentaryzacyjnej. W tabeli znajdują się następujące informacje: numer drzewa zgodny z numerem zamieszczonym na planszy inwentaryzacyjnej, nazwa polska gatunku i odmiany drzewa i nazwa łacińska gatunku i odmiany drzewa, obwód pnia (lub pni) drzewa, podany w cm, mierzony na wysokości 130cm od podłoża, średnica korony podana w metrach, wysokość drzewa podana w metrach, uwagi zawierające opis szczegółowy.

Elementy inwentaryzacji: opis i rysunek z zaznaczeniem lokalizacji poszczególnych drzew i krzewów. Opis szczegółowy prowadzony jest w tabeli inwentaryzacyjnej.

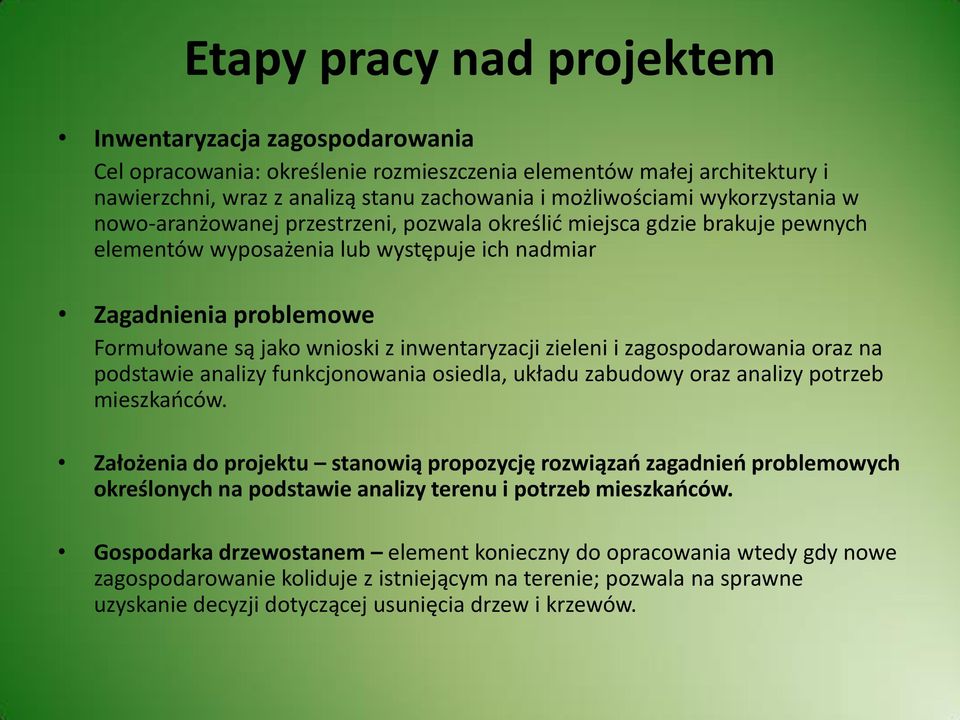

7 Etapy pracy nad projektem Inwentaryzacja zagospodarowania Cel opracowania: określenie rozmieszczenia elementów małej architektury i nawierzchni, wraz z analizą stanu zachowania i możliwościami wykorzystania w nowo-aranżowanej przestrzeni, pozwala określić miejsca gdzie brakuje pewnych elementów wyposażenia lub występuje ich nadmiar Zagadnienia problemowe Formułowane są jako wnioski z inwentaryzacji zieleni i zagospodarowania oraz na podstawie analizy funkcjonowania osiedla, układu zabudowy oraz analizy potrzeb mieszkańców. Założenia do projektu stanowią propozycję rozwiązań zagadnień problemowych określonych na podstawie analizy terenu i potrzeb mieszkańców. Gospodarka drzewostanem element konieczny do opracowania wtedy gdy nowe zagospodarowanie koliduje z istniejącym na terenie; pozwala na sprawne uzyskanie decyzji dotyczącej usunięcia drzew i krzewów.

inwentaryzacji zieleni i zagospodarowania oraz na podstawie analizy funkcjonowania osiedla, układu zabudowy oraz analizy potrzeb mieszkańców.

8 Partycypacja społeczna znaczenie w kształtowaniu podwórek Partycypacja społeczna pozwala mieszkańcom osiedla określić swoje oczekiwania i potrzeby dotyczące przestrzeni rekreacyjnej osiedla. Daje odpowiedź dotyczącą głównych elementów programowych oraz charakteru estetycznego. Stanowi pomoc dla architekta, jednak to on na podstawie swojej wiedzy i doświadczenia określa, które z tych postulatów można zrealizować.

Daje odpowiedź dotyczącą głównych elementów programowych oraz charakteru estetycznego.

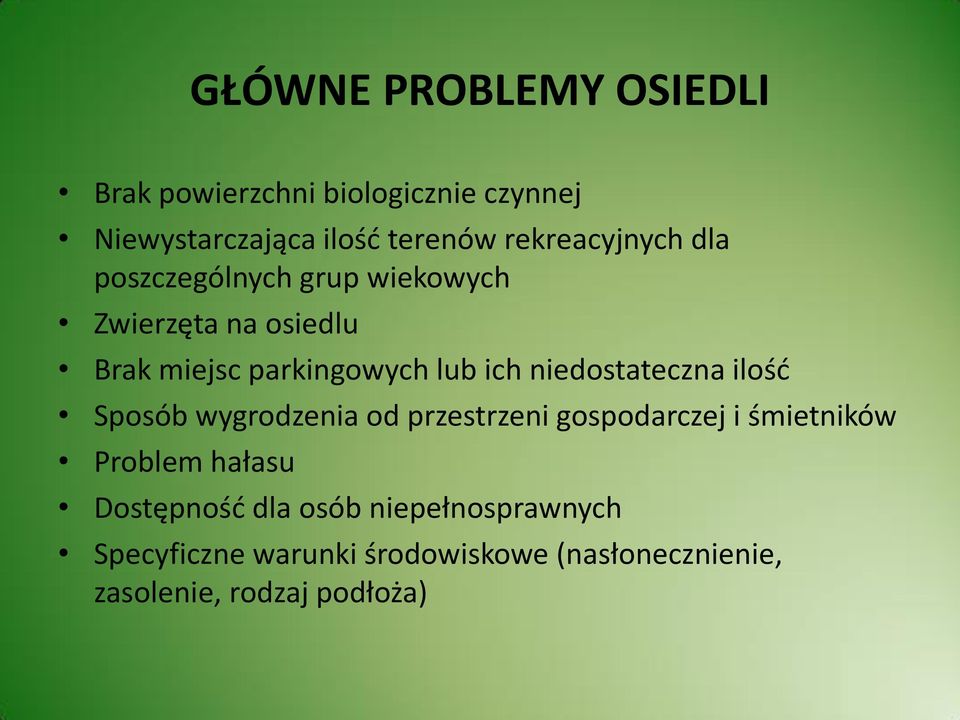

9 GŁÓWNE PROBLEMY OSIEDLI Brak powierzchni biologicznie czynnej Niewystarczająca ilość terenów rekreacyjnych dla poszczególnych grup wiekowych Zwierzęta na osiedlu Brak miejsc parkingowych lub ich niedostateczna ilość Sposób wygrodzenia od przestrzeni gospodarczej i śmietników Problem hałasu Dostępność dla osób niepełnosprawnych Specyficzne warunki środowiskowe (nasłonecznienie, zasolenie, rodzaj podłoża)

niedostateczna ilość Sposób wygrodzenia od przestrzeni gospodarczej i śmietników Problem hałasu

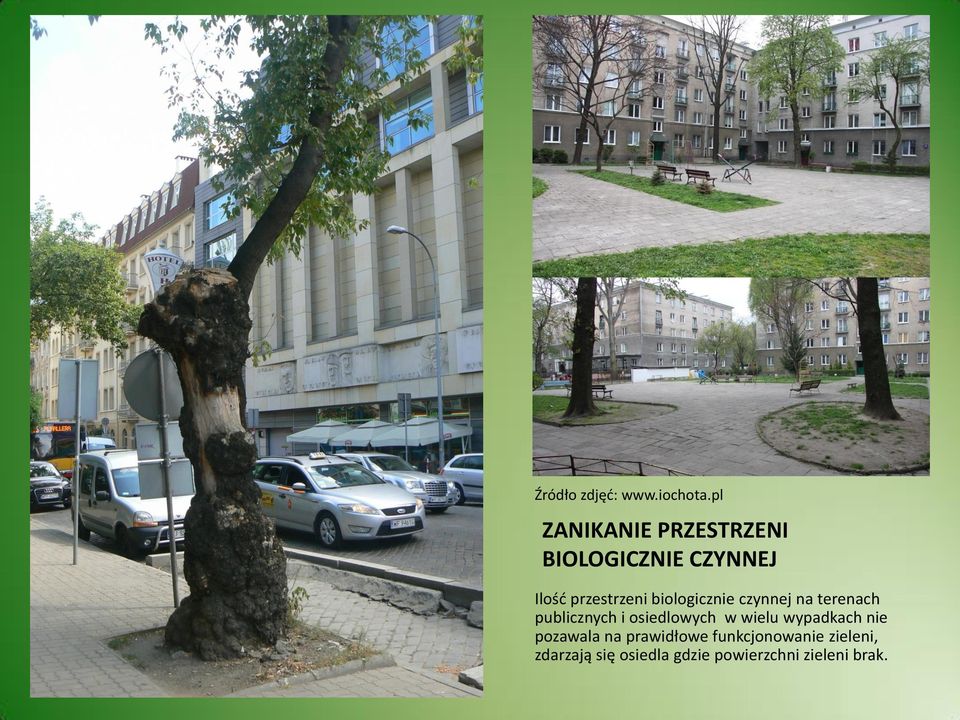

10 Źródło zdjęć: ZANIKANIE PRZESTRZENI BIOLOGICZNIE CZYNNEJ Ilość przestrzeni biologicznie czynnej na terenach publicznych i osiedlowych w wielu wypadkach nie pozawala na prawidłowe funkcjonowanie zieleni, zdarzają się osiedla gdzie powierzchni zieleni brak.

biologicznie czynnej na terenach publicznych i osiedlowych w wielu

11 Źródło: Źródło zdjęć: Brak powierzchni biologicznie czynnej PRZYCZYNY: zajmowanie coraz większej przestrzeni starszych osiedli na potrzeby parkingów, tworzenie placów wewnątrz osiedla, łatwiejsze i tańsze utrzymanie nawierzchni niż powierzchni zieleni KONSEKWENCJE: problemy związane z klimatyką osiedla, duża ilość zanieczyszczeń pyłowych, problemy spływów opadowych i retencjonowania wód Prawo budowlane: Na działkach budowlanych przeznaczonych pod zabudowę wielorodzinną, budynki opieki zdrowotnej oraz oświaty i wychowania co najmniej 25% powierzchni działki należy urządzić jako powierzchnię terenu biologicznie czynnego, jeżeli inny procent nie wynika z ustaleń miejscowego planu zagospodarowania przestrzennego. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie

nawierzchni niż powierzchni zieleni KONSEKWENCJE: problemy związane z klimatyką osiedla, duża ilość zanieczyszczeń pyłowych, problemy spływów opadowych i retencjonowania wód Prawo budowlane: Na

12 JAK ZAPROJEKTOWAĆ ZIELEŃ TAM GDZIE NA NIĄ NIE MA MIEJSCA?

13 PROBLEM: Niewystarczająca ilość terenów rekreacyjnych dla poszczególnych grup wiekowych Na większości osiedli brak jest terenów rekreacyjnych dla mieszkańców, jeśli takie występują są to głównie place zabaw dla najmłodszych, cechujące się bardzo małą powierzchnią i stosunkowo monotonnym sposobem wyposażenia. Jeśli jest taka możliwość na terenie osiedla powinny znajdować się tereny przeznaczone pod rekreację dla dzieci w wieku 1-12lat, młodzieży oraz osób starszych, każda z tej grup wymaga indywidualnego potraktowania. Jeśli nie ma możliwości lokalizacji terenów rekreacji dla różnych grup, należy przeanalizować strukturę demograficzną osiedla i zakres programowy dostosować do jej potrzeb.

Jeśli jest taka możliwość na terenie osiedla powinny znajdować się tereny przeznaczone pod rekreację dla dzieci w wieku 1-12lat, młodzieży oraz osób starszych, każda z tej

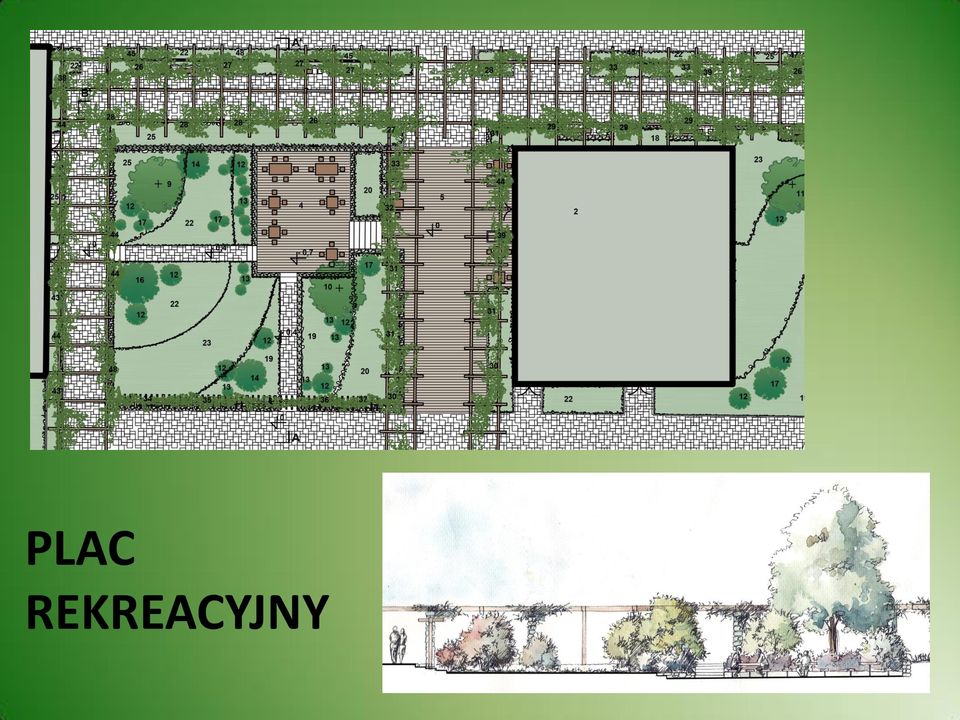

15 PLAC REKREACYJNY

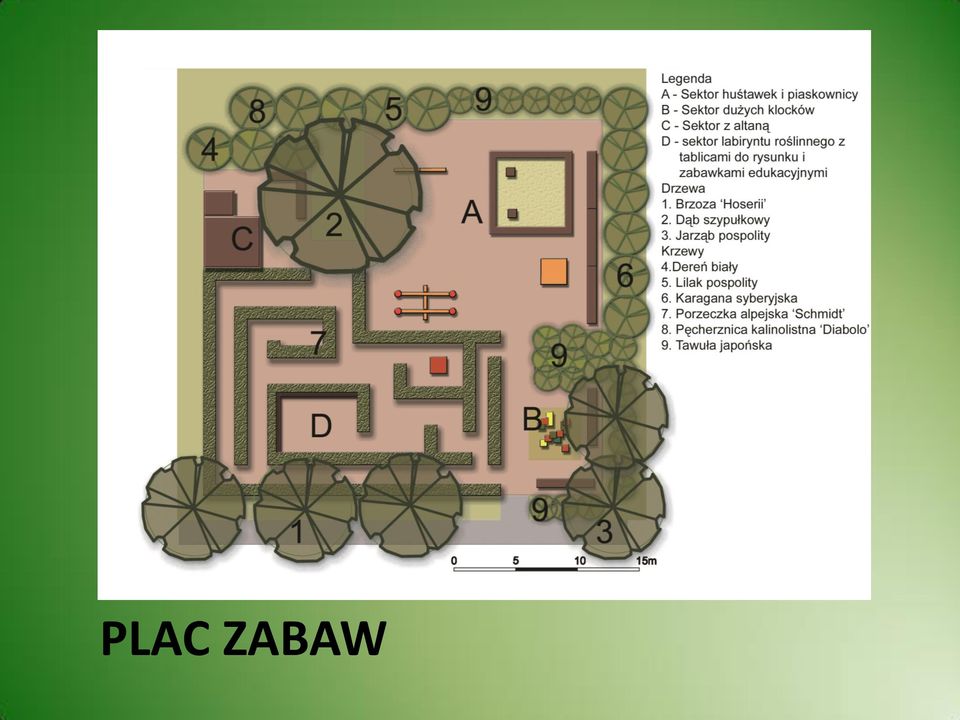

16 PLAC ZABAW

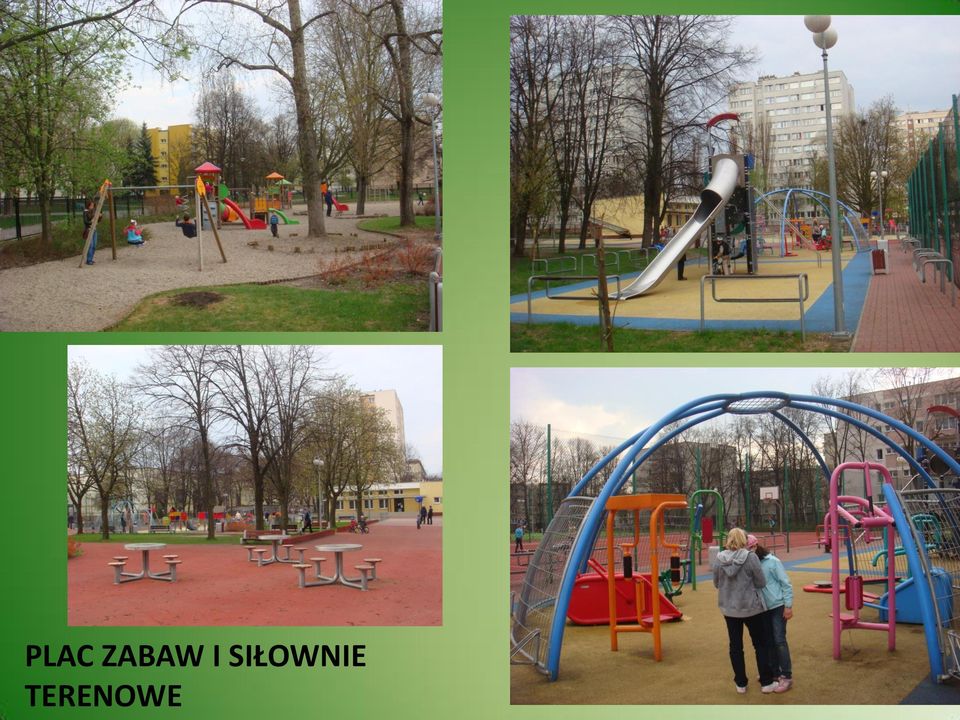

17 PLAC ZABAW I SIŁOWNIE TERENOWE

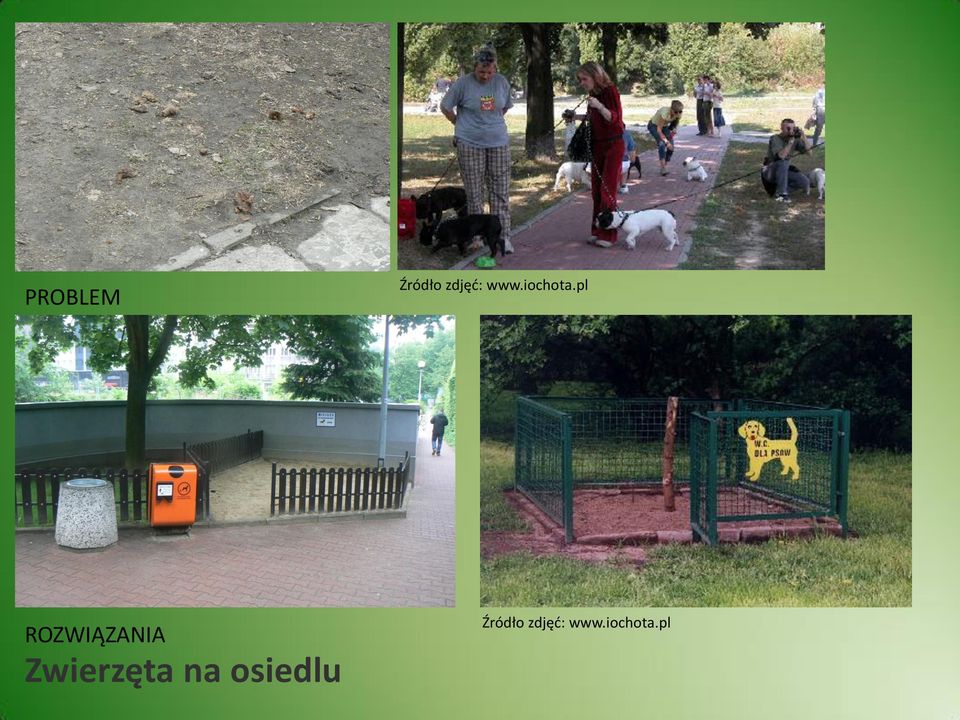

18 PROBLEM Źródło zdjęć: ROZWIĄZANIA Zwierzęta na osiedlu Źródło zdjęć:

19 Sposób wygrodzenia od przestrzeni gospodarczej i śmietników Źródło:

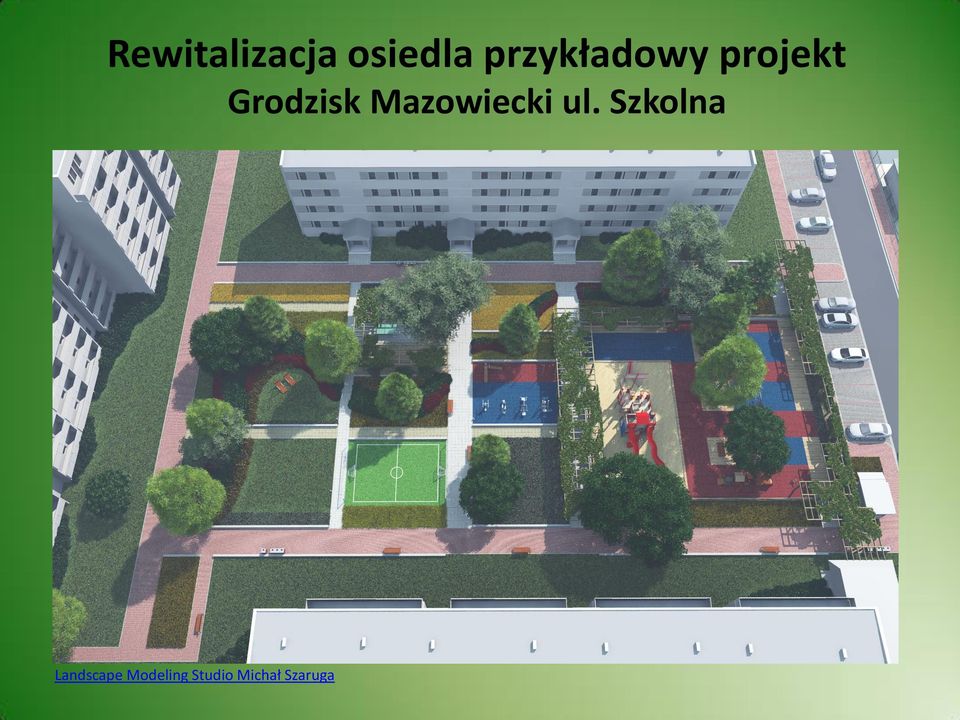

20 Rewitalizacja osiedla przykładowy projekt Grodzisk Mazowiecki ul. Szkolna Landscape Modeling Studio Michał Szaruga

21 Rewitalizacja osiedla przykładowy projekt Grodzisk Mazowiecki ul. Szkolna - wizualizacje

22 MODERNIZACJA OSIEDLA PRZYKŁAD REALIZACJI Realizacja 2012/2013r ul. Biała Warszawa

23 MODERNIZACJA OSIEDLA PRZYKŁAD REALIZACJI C.D.

24 MODERNIZACJA OSIEDLA PRZYKŁAD REALIZACJI C.D.

25 Pielęgnacja przede wszystkim SM Podleśna Warszawa

26 Dziękuję za uwagę
