PROJEKT OTOCZENIA POMNIKA PRZY ZESPOLE SZKÓŁ W ANTONIOWIE

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT OTOCZENIA POMNIKA PRZY ZESPOLE SZKÓŁ W ANTONIOWIE"

Judyta Michalik
5 lat temu
Przeglądów:

1 Inwestor: Komitet Budowy pomnika Pamięci na 100 rocznicę odzyskania niepodległości PROJEKT OTOCZENIA POMNIKA PRZY ZESPOLE SZKÓŁ W ANTONIOWIE NAZWA INWESTYCJI: PROJEKT ZAGOSPODAROWANIA OTOCZENIA POMNIKA PRZY ZESPOLE SZKÓŁ W ANTONIOWIE Projektant: mgr inż. arch kraj. Bożena Kiernicka Najpiękniej.pl ul. Legionów Radomyśl nad Sanem MARZEC 2017

2 Opis techniczny do projektu zagospodarowania 1. DANE OGÓLNE Nazwa inwestycji: Projekt zagospodarowania otoczenia pomnika przy Zespole Szkół w Antoniowie Inwestor: Komitet Budowy Pomnika Pamięci na 100 rocznicę odzyskania niepodległości Podstawa opracowania Niniejszy projekt zagospodarowania działki opracowano na podstawie: 1) mapki ewidencyjnej dostarczonej przez Inwestora, 2) ustaleń dotyczących zabudowy dokonanych z Inwestorem, 3) wizji lokalnej przeprowadzonej w miejscu inwestycji.

3 2. OPIS PROJEKTU ZAGOSPODAROWANIA 2.1. Przedmiot i zakres projektowanego przedsięwzięcia Projekt zagospodarowania terenu działki Inwestora obejmuje: projekt aranżacji linii ogrodowych oddzielających trawnik od wyznaczonych kwater przeznaczonych na kompozycje roślinne, umiejscowienie obiektów małej architektury ogrodowej; projekt aranżacji zieleni wraz z wyszczególnieniem odmian i gatunków zaprojektowanych roślin, ilością sztuk oraz lokalizacją, rozwinięcia projektowe wizualizacje wybranych fragmentów ogrodu Opis założenia roślinnego Geometryczny kształt kwater został określony w wyniku przeprowadzonej wizji lokalnej terenu oraz rozmów z Inwestorem, który określił swoje potrzeby względem zagospodarowania projektowanego terenu. Wszystkie elementy składowe projektu zostały zaprojektowane w odniesieniu do stanu istniejącego. Uwzględniono propozycje i sugestie Inwestora odnośnie zagospodarowania ogrodu oraz odnośnie doboru roślinności na terenie opracowania. Projekt aranżacji nawierzchni obejmuje wytyczenie nawierzchni wokół pomnika którą zaprojektowano z kostki granitowej z naturalnego kamienia. Równolegle do krawędzi nawierzchni zaprojektowano nasadzenia roślinne. W geometrycznych kwaterach wokół nawierzchni zostaną posadzone berberysy Thunberga 'Admiration', sosny górskie i stanowiące tło dla pomnika żywotniki zachodnie 'Smaragd', i berberysy Thunberga 'Orange Rocket'. W projekcie uwzględniono zalecenia projektantów pomnika dotyczące zachowania odległości od drzew liściastych, których obecność wpływałaby na kamień, z którego wykonano pomnik. Istniejące okazałe drzewa liściaste, które rosną w znacznej odległości od pomnika chronią przed hałasem biegnącym z ruchliwej ulicy i nie stanowią zagrożenia dla surowca pomnika.

4 Rośliny ww. zostaną posadzone w taki sposób aby podkreślić kształty kwater. W zależności od nasłonecznienia danego fragmentu ogrodu na terenie objętym opracowaniem, zastosowano odpowiednie gatunki roślin. Głównym celem było stworzenie kompozycji roślinnych, które będą atrakcyjne przez cały rok i nie wymagają dużej pracy przy zabiegach pielęgnacyjnych. Wszystkie elementy architektoniczne oraz roślinność zostały tak skomponowane, aby tworzyły ze sobą spójną całość. Kompozycje roślinne dzięki wykorzystaniu gatunków zimozielonych, będą atrakcyjne przez cały rok, także poza sezonem wegetacyjnym roślin Na terenie objętym opracowaniem przewiduje się: wytyczenie i ułożenie linii ogrodowych, przygotowanie kwater do nasadzeń roślinności, posadzenie roślinności wg projektu aranżacji zieleni, wyściółkowanie kwater agrowłókniną, co zapobiegnie ekspansji chwastów, wyściółkowanie kwater kruszywami dekoracyjnymi, założenie trawników

naturalna kostka granitowa 12,3m² Grys Kora kamienna 13m² 650kg

5 2.4. Wykaz materiałów zastosowanych w projekcie: obrzeże krawężnikowe firmy Bruk-Bet 15,24mb kolor: szary (100x25x8) naturalna kostka granitowa 12,3m² Grys Kora kamienna 13m² 650kg frakcja: 16-22mm lub kora - do wyściółkowania 13worków 60l kory 1 m² 1 worek 60l kory

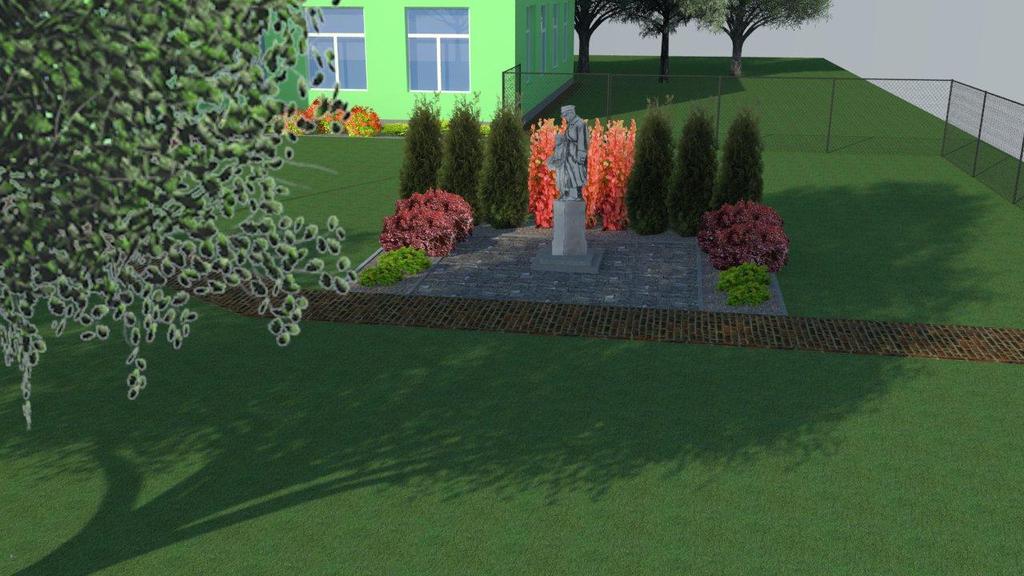

6 2.5. Zestawienie materiału roślinnego DRZEWA I KRZEWY LIŚCIASTE IIGLASTE Lp. NAZWA POLSKA NAZWA ŁACIŃSKA ODMIANA ILOŚĆ SZTUK 1 Berberys Thunberga 2 Berberys Thunberga Berberis thunbergii 'Admiration' 4 Berberis thunbergii 'Orange Rocket' 3 3 Sosna górska Pinus Mugo Żywotnik zachodni Thuja occidentalis 'Smaragd' 6 3. CZĘŚĆ GRAFICZNA ARKUSZ 1 Projekt aranżacji nawierzchni i zieleni w skali 1:100, Rozwinięcie projektowe wizualizacje wybranych fragmentów ogrodu. Wiz.1

7 Wiz.2 Wiz.3

8 Wiz.4 Wiz.5 Do Projektu dołączono płytę CD, na której znajduje się kopia dokumentacji.
