GL7000 DATA PLATFORM. Urządzenie pozyskiwania danych o budowie modułowej.

Wielkość: px
Rozpocząć pokaz od strony:

Download "GL7000 DATA PLATFORM. Urządzenie pozyskiwania danych o budowie modułowej. WWW.vesploter.pl"

Transkrypt

1 Urządzenie pozyskiwania danych o budowie modułowej DATA PLATFORM GL7000 Modułowe urządzenie nowej generacji pozyskiwania danych. Do pomiaru w dowolnej chwili czasowej wybranego sygnału przez określoną liczbę kanałów oraz przedział czasowy.

2 Urządzenie pozyskiwania danych nowej generacji Urządzenie mierzy sygnał według określonych potrzeb i może być skonfigurowane do nowych potrzeb przez dołączenie kolejnych modułów wzmacniających. W swoim zestawie urządzenie może być połączone z modułem wyświetlacza zawierającym panel dotykowy. W takiej konfiguracji jest to niezależny zestaw pomiarowy. Ale może być również włączone w system pomiarowy. Terminal wyjść alarmowych (w zestawie z modułem głównym) Do modułu głównego można dołaczyć wiele kanałów służących do wykonania różnego rodzaju pomiarów Moduł wzmacniacza może być powielany w celu dostosowania do dużej ilości zróżnicowanych pomiarów Moduł wzmacniający jest przystosowany do różnorodności w pomiarach Moduł wzmacniający wykonywać może pomiary przeznaczone dla różnych aplikacji. Można również mieszać pomiary dołączając moduły różnego typu. Sekcja wzmacniająca może liczyć 10 modułów Dla wykonania wielokanałowych pomiarów połączyć można ze sobą aż 10 modułów wzmacniaczy, co tworzy 112 kanałów w jednym GL7000. Częstość próbkowania jest niezmienna pomimo dołączania kolejnych modułów wzmacniających Wzmacniacz Voltage* i Volt/Temp utrzymuje wysoką częstość próbkowania dla wielokanałowych pomiarów bez obniżania częstości próbkowania pomimo zwiększania ilości modułów. Dla potrzeb wielokanałowości Moduły Volt./Temp. w praktyce * W przypadku szybkich pomiarów modułami Voltage i Logic/Pulse częstość próbkowania będzie ograniczona przez medium zapisujące. Wykorzystano 10 kanałów, max. częstość próbkowania 100 próbek/s (okres 10ms) Wykorzystano 20 kanałów, max. częstość próbkowania 100 próbek/s (okres 10ms) Wykorzystano 40 kanałów, max. częstość próbkowania 100 próbek/s (okres 10ms) Up to 112 channels on one GL7000, up tp 1120 channels total Wielokanałowe pomiary, aż do 1120 kanałów, mogą być wykonywane przy użyciu PC Jeden PC obsłużyć może łańcuch złożony z 10 zestawów GL7000. Dołączony software steruje układem GL7000 połączonych w sieć LAN lub USB. Up to 112 channels on one GL7000, up tp 560 channels total Do 5 urządzeń GL7000 może pracować w pełni synchronicznie po zastosowaniu kabla synchronizacji Sygnały GL7000: spustowy start/stop oraz próbkowania mogą być zsynchronizowane po zastosowaniu kabla synchronizacji. Jednostki master i slave są rozpoznawane automatycznie. -2-

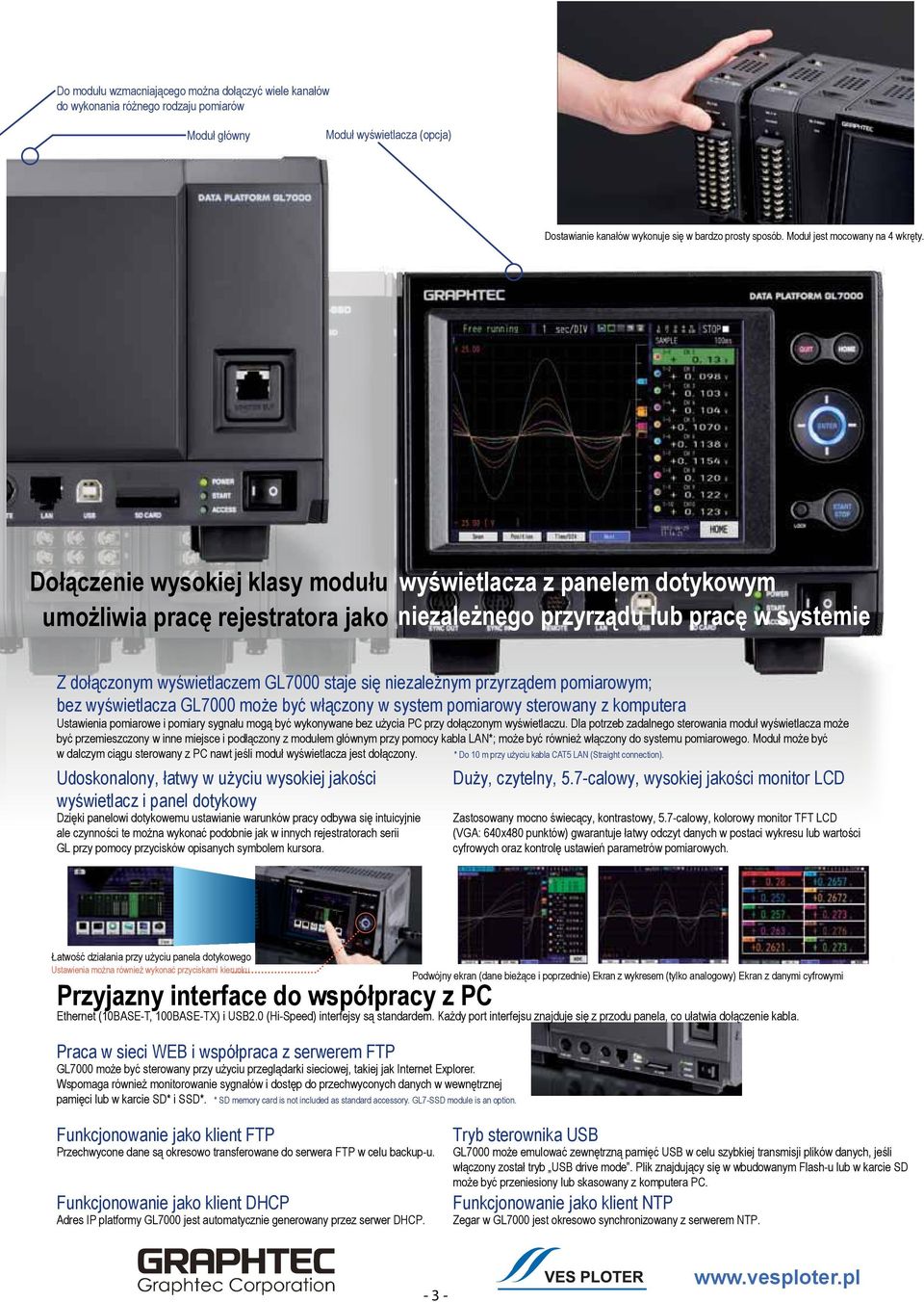

3 Do modułu wzmacniającego można dołączyć wiele kanałów do wykonania różnego rodzaju pomiarów Moduł główny Moduł wyświetlacza (opcja) Dostawianie kanałów wykonuje się w bardzo prosty sposób. Moduł jest mocowany na 4 wkręty. Dołączenie wysokiej klasy modułu wyświetlacza z panelem dotykowym umożliwia pracę rejestratora jako niezależnego przyrządu lub pracę w systemie Z dołączonym wyświetlaczem GL7000 staje się niezależnym przyrządem pomiarowym; bez wyświetlacza GL7000 może być włączony w system pomiarowy sterowany z komputera Ustawienia pomiarowe i pomiary sygnału mogą być wykonywane bez użycia PC przy dołączonym wyświetlaczu. Dla potrzeb zadalnego sterowania moduł wyświetlacza może być przemieszczony w inne miejsce i podłączony z modułem głównym przy pomocy kabla LAN*; może być również włączony do systemu pomiarowego. Moduł może być w dalczym ciągu sterowany z PC nawt jeśli moduł wyświetlacza jest dołączony. * Do 10 m przy użyciu kabla CAT5 LAN (Straight connection). Udoskonalony, łatwy w użyciu wysokiej jakości Duży, czytelny, 5.7-calowy, wysokiej jakości monitor LCD wyświetlacz i panel dotykowy Dzięki panelowi dotykowemu ustawianie warunków pracy odbywa się intuicyjnie ale czynności te można wykonać podobnie jak w innych rejestratorach serii GL przy pomocy przycisków opisanych symbolem kursora. Zastosowany mocno świecący, kontrastowy, 5.7-calowy, kolorowy monitor TFT LCD (VGA: 640x480 punktów) gwarantuje łatwy odczyt danych w postaci wykresu lub wartości cyfrowych oraz kontrolę ustawień parametrów pomiarowych. Łatwość działania przy użyciu panela dotykowego Ustawienia można również wykonać przyciskami kierunku Podwójny ekran (dane bieżące i poprzednie) Ekran z wykresem (tylko analogowy) Ekran z danymi cyfrowymi Przyjazny interface do współpracy z PC Ethernet (10BASE-T, 100BASE-TX) i USB2.0 (Hi-Speed) interfejsy są standardem. Każdy port interfejsu znajduje się z przodu panela, co ułatwia dołączenie kabla. Praca w sieci WEB i współpraca z serwerem FTP GL7000 może być sterowany przy użyciu przeglądarki sieciowej, takiej jak Internet Explorer. Wspomaga również monitorowanie sygnałów i dostęp do przechwyconych danych w wewnętrznej pamięci lub w karcie SD* i SSD*. * SD memory card is not included as standard accessory. GL7-SSD module is an option. Funkcjonowanie jako klient FTP Przechwycone dane są okresowo transferowane do serwera FTP w celu backup-u. Funkcjonowanie jako klient DHCP Adres IP platformy GL7000 jest automatycznie generowany przez serwer DHCP. Tryb sterownika USB GL7000 może emulować zewnętrzną pamięć USB w celu szybkiej transmisji plików danych, jeśli włączony został tryb USB drive mode. Plik znajdujący się w wbudowanym Flash-u lub w karcie SD może być przeniesiony lub skasowany z komputera PC. Funkcjonowanie jako klient NTP Zegar w GL7000 jest okresowo synchronizowany z serwerem NTP

4 Ze względu na określone warunki pomiaru przechwycone dane zapisywane są w 4 docelowych miejscach Wbudowany RAM Wbudowana pamięć Flash Każdy moduł wzmacniacza zaopatrzono w RAM umożliwiający zapis 2 millionów próbek. Czas trwania przechwytu danych nie maleje przy wztastającej liczbie kanałów ponieważ korzysta się z wbudowanego RAM-u oddzielnie dla każdego wzmacniacza. Modół główny zaopatrzono w 2 GB pamięć flash-ową. Przechwycone dane mogą być zapisane bezpośrednio do wbudowanej pamięci Flash, o ile próbkowanie nie jest częstsze niż 1 ms (szybkość próbkowania: 1 kpróbek/s). Zapisane dane (ze względu na użytą pamięć flash-ową) nie zostaną utracone nawet jeśli zaniknie napięcie zasilające. Karta pamięci SD Moduł SSD (64GByte) Slot karty SD (obsługuje SDHC, do 32 GB) jest standardem modułu głównego. Przechwy- Opcjonalne dołączenie dysku SDD umożliwia szybki zapis wiekiej cone dane momą być zapisane bezpośrednio w karcie pamięci SD, o ile próbkowanie nie ilości danych. Przechwycone dane mogą być zapisane bezpośrednio jest częstsze niż 1 ms (szybkość próbkowania: 1 kpróbek/s). Karta pamięci SD jest urzą- do SSD, o ile częstość próbkowania nie jest większa niż 1 µs (szybkość dzeniem typu hot-swap, tak więc można ją wymienić w trakcie trwania pomiarów bez próbkowania: 1 MPróbek/s)*. Dysk jest odporny na wibracje, a zapisane utraty danych*. Przechwycone dane można łatwo przenieść do PC w trybie offline. dane nie zostaną utracone nawet to wyłączeniu zasilania. * Hot-swap jest możliwe, o ile częstość próbkowania jest mniejsza niż 100 ms. * Iliść modułów pamięci jest ograniczona. Moduł SSD jest montowany obok modułu głównego Zachowuje dane pomimo wyłączenia zasilania Wysoka odporność na wibracje Bardzo krótki czas dostępu Capturing times *1 *1 The capturing time figures are approximate. *2 The file size of the captured data is limited to 2 GB. *3 Effective capacity for capturing data is varied by medium. Effective size of built-in Flash memory is 1.87 GB. Oprogramowanie umożliwiające łatwe zarządzanie zestawem w różnej konfiguracji GL7000 może być sterowany za pomocą dołączonego softwaru osługującego zestaw. Oprogramowanie wyposażono w wygodne funkcje, takie jak zapis danych do PC, odtwarzanie przechwyconych danych i przetwarzanie formuły danych. Jest to zintegrowana aplikacja dla serii GL; w zestaw można włączyć GL900, GL820 i GL220.* * Wersja wspomagająca inne rejestratory z serii GL będzie dostępna na początku 2013 r. Bogactwo ekranów pomiarowych Sygnał pomiarowy może być wyświetlony pod różnymi postaciami: jeden ekran ekran podzielony, wybrane kanały wyspecyfikowane w grupie funkcji. Inna forma prezentacji to: kombinacja przechwytywanych i przechwyconych danych, format jednocześnie Y-T oraz X-Y. W każdym oknie wyświetlić można aż 112 kanałów.* * W przypadku powójnego ekranu całkowita liczba wyświetlanych kanałów wzrasta do 224. Prezentacja z podzielonym ekranem: przy użyciu okien na jednym ekranie interesujący nas wykres można przedstawić w różny sposób Jeden ekran (ustawienie fabryczne) Multi-okno (podwójne okno) (cztery okna w jednym) Wyświetlony jest wybrany wykres Wyświetlony cały wykres Na jednym ekranie wyświetlić można Zawartość każdego okna można wyspecyfikować w jednostkach, cały zmierzony wykres. w modułach lub w kanałach (np. te same jednostki na okno) Użyteczne funkcje dla obróbki w czasie rzeczywistym i później Obliczenia statystyczne Operacje na pliku Poszukiwanie Wysyłka maili W trakcie trwania przechwytu danych wyświetlane są maximum, minimum, szczyt i średnia. Wartości pomiędzy kursorami postawionymi na maximum, minimum, szczycie, średniej i skutecznej (RMS) wyświetlają się w trakcie odtwarzania przechwyconych danych. Dane można przekonwertować do formatu CSV: dane z wybranego czasu, wszystkie lub wybrane pliki. Można też utworzyć plik przez kompresję lub złożony z wielu plików. Początek poszukiwania można ustawić przez poziom, alarm lub czas (początek danych, środek, koniec, miejsce wyzwolenia (trigger), wyspecyfikowany czas, czas wg. instrukcji, podana liczba). Ostrzeżenie o alarmie można wysłać przez ER231206_AD Vol.09

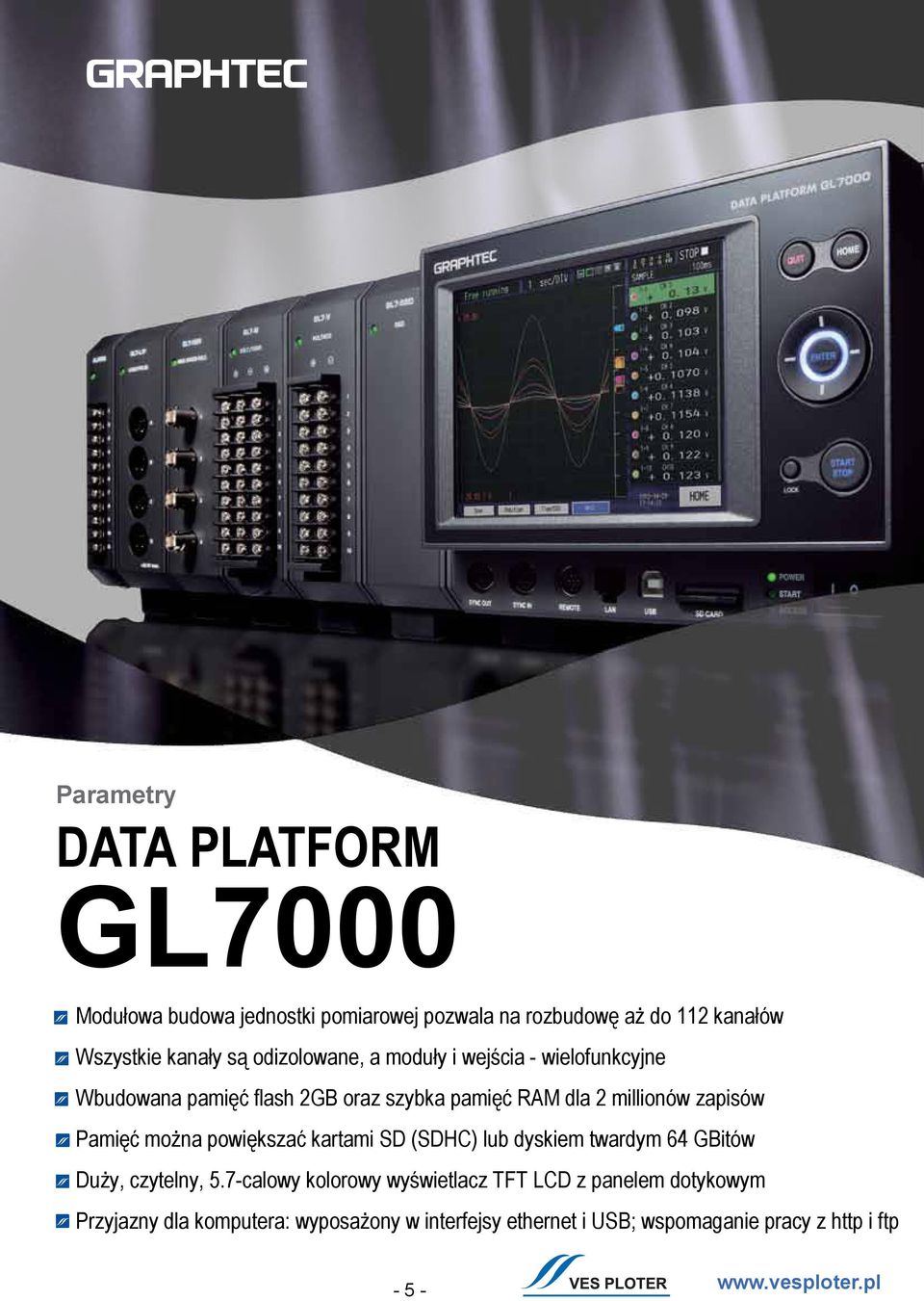

5 Parametry DATA PLATFORM GL7000 Modułowa budowa jednostki pomiarowej pozwala na rozbudowę aż do 112 kanałów Wszystkie kanały są odizolowane, a moduły i wejścia - wielofunkcyjne Wbudowana pamięć flash 2GB oraz szybka pamięć RAM dla 2 millionów zapisów Pamięć można powiększać kartami SD (SDHC) lub dyskiem twardym 64 GBitów Duży, czytelny, 5.7-calowy kolorowy wyświetlacz TFT LCD z panelem dotykowym Przyjazny dla komputera: wyposażony w interfejsy ethernet i USB; wspomaganie pracy z http i ftp - 5 -

6 GL7000 Main Unit Specifications Item Description Number of module Attached to up to 10 modules *1 Number of input channels Max. 112 channels in one GL7000 Start/Stop, Trigger, External sampling, Auto balance External Input Signal type: Contact (relay), Open collector, Voltage Input/Output signals *2 Trigger, Busy, Alarm (10 channels) *3 Output Signal type: Open collector (pulled-up by resistor 10 kω) Trigger action Start or stop capturing data by the trigger Trigger repeat Enabled (ON): Automatically rearm for the next data capture Disabled (OFF): Data capture is completed in a single trigger Trigger condition Start: Off, Measured signal, Alarm, External, Clock, Week or Time Stop: Off, Measured signal, Alarm, External, Clock, Week or Time Trigger, Alarm function Trigger determination conditions for measured signal Combination: OR or AND condition at the level of signal or edge of signal Analog: Higher/Rising, Lower/Falling, Window-in, Window-out Logic *4: Higher/Rising, Lower/Falling Pulse *4: Higher/Rising, Lower/Falling, Window-in, Window-out Combination: OR or AND condition at the level of signal or edge of signal Alarm Analog: Higher/Rising, Lower/Falling, Window-in, Window-out determination Logic *4: Higher/Rising, Lower/Falling condition *5 Pulse *4: Higher/Rising, Lower/Falling, Window-in, Window-out Alarm output 10 channels Pre-trigger *6 Number of data before trigger: Up to specified number of captured data Addition, Subtraction, Multiplication and Division for two analog inputs (Sampling speed is limited up to 10 Samples/s (100 ms interval). Available Calculation channels arithmetic element and the output destination is the analog input channel 1 to function 100.) Statistical Select two calculations from Average, Peak,Max.,Min. in real time and replay*7 Move function of the display range Beginning, center or end of the data, Trigger point, Specific time (absolute, relative), Call cursor Search function Search for analog signal levels, logic signal pattern, pulse signal levels or alarm point in captured data Annotation function Comment can be set in each channel (up to 31 alphanumeric characters) Message: Record up to 8 messages in any timing (Any message can be set Message, Marker function before data capture is started or during data capture.) Marker: Recorded when the trigger, alarm or a power failure occurs Resume Resume automatically in the same condition after power is recovered as when the power failure occurred during data capture *8 Interface to PC Ethernet (10 BASE-T/100 BASE-TX), USB 2.0 (High speed) Network function WEB server, FTP server, FTP client, NTP client, DHCP client USB drive mode Emulate the USB memory device *9 RAM (2 million samples, built-in Amplifier Module), Built-in Storage Flash memory (2 GB, built-in the main module) device SD card (Support SDHC, up to 32 GB) slot, SSD (Approx. 64 GB) External *10 The file for capturing data is limited up to 2 GB. Captured data *10 Built-in RAM, Built-in Flash, SD memory card, SSD (Data is saved directly to it.) Data in built-in RAM Specified number of data up 2 million samples in increments of 1 Available for the built-in RAM Auto save *10 Enabled (ON): Data in the RAM is saved automatically to the built-in Flash, SD memory card, SSD Disabled (OFF): Data in the RAM is not maintained after power is turned off Data saving function Ring capturing mode *10 *11 During data capture Backup *10 Engineering Scale function Synchronization between units Accuracy of clock (at 23 C) Operating environment Power source Power consumption Standard accessories External dimensions (W x D x H) SSD Module Specifications Model name Memory device Capacity Attached to 1 or 2 modules Sampling Max. Attached to 3 1 M Samples/s or 4 modules speed *17 Attached to 5 to 10 modules External dimensions (WxDxH) Saves most recent data Number of capturing data: 1000 to points, Destination of data: Built-in RAM, Built-in Flash, SD memory card, SSD Displaying information in two windows, Hot-swapping the SD memory card, Saving data in between cursors. Backup interval: Off, 1, 2, 6, 12, 24 h Data destination: SD memory card, SSD, FTP server Measured value can be converted to the engineering unit Analog voltage: Converts by four reference points (gain, offset) Temperature: Converts by two reference points (offset) Pulse count: Converts by two reference points (gain) Start and Trigger *12 ± % (Monthly deviation approx. 50 s) 0 to 45 C, 5 to 85 % RH (non condensed) 100 to 240 V AC, 50/60 Hz Approx. 85 VA Quick guide, CD-ROM, AC power cable Main module: Approx. 193 x 141 x 160 mm (Excluding Projection), Alarm output terminal: Approx. 30 x 136 x 145 mm (Excluding projection) Main module: Approx. 2 kg, Alarm output terminal: Approx. 350 g GL7-SSD Solid state disk (SSD), Form factor: 2.5-inch HDD Approx. 64 GB (The file size of the captured data is limited up to 2 GB.) Max. 1 M Samples/s Max. 500 k Samples/s Max. 200 k Samples/s Approx. 49 x 136 x 160 mm (Excluding projection) Approx. 770 g Notes: 1. Excluding the function module as the Display module or SSD module. 2. The Input/Output cable (B-513) is required for connecting the signal. The Autobalance signal input and the Busy signal output are used in the DC Strain Module. 3. The alarm signals are output on the terminal block attached to the main module as standard accessory. 4. It is available on the Logic/Pulse module. 5. Method of detection Volt./Temp. module: The alarm is detected in the sampling interval when the sampling interval is shorter than 5 seconds. The alarm is detected every 5 seconds when the sampling interval is longer than 5 seconds. Other modules: The alarm is detected every 1ms when the sampling interval is shorter than 1 ms. The alarm is detected in the sampling interval when the sampling interval is set between 2 ms to 5 seconds. The alarm is detected every 5 seconds when the sampling interval is longer than 5 seconds. 6. It is available when the captured data is saved to the built-in RAM. The pre-trigger function may not work in combination with the trigger settings. 7. The result of real time calculation is displayed in the digital display mode. 8. When the captured data destination is set to the built-in-ram, the captured data is not maintained after a power failure. The built-in Flash or the SD memory card may be damaged by a power failure if it is being accessed to write data. If the memory device is not damaged, the closed data file is maintained. The file is closed every one minute while data is being captured 9. The USB drive mode is started by setting of the switch on the main module. It can be also started when the power is turned on while pressing the key on the display module Display Module Specifications Model number GL7-DISP Display device 5.7-inch TFT color LCD monitor (VGA: 640 x 480 dots) Operation section Touch panel and Cursor keys *15 Touch panel Capacitive type touch panel, operated by finger or the proprietary pen Displayed language English, French, German, Chinese, Korean, Japanese Screen saver Turns off backlight by 10, 30 s, 1, 2, 5, 10, 30, 60 min Displayed information Waveform in Y-T with digital values, Waveform only, Digital value, Waveform in X-Y Connection cable LAN cable (CAT5 class, Straight connection, Up to 10 m) *16 Standard accessories Bracket for slanted mount, Connection cable (40cm), Ground cable, Screws External dimensions (WxDxH) Approx. 187 x 35 x 199 mm (Excluding projection) Approx. 530 g Software Specifications Model name GL-Connection Supported OS Windows 7 (32/64-bits, Except Starter edition), Vista (32/64-bits), XP *13 Functions Control GL7000, Real-time data capture, Replay data, Data format conversion Controlled units Up to 10 units (Max channels) GL7000 Settings control Input settings, Memory settings, Trigger and Alarm settings, Other settings Built-in RAM (Binary format), Built-in Flash memory (Binary, CSV format), SD memory card (Binary, CSV format), SSD (Binary, CSV format) Captured data *14 The sampling speed is limited by the number of channels used when data is saved in the CSV format. (1 ms per channel. When 10 channels are set, sampling is limited to 10 ms.) Displayed information Analog waveforms, Logic waveforms, Pulse waveforms, Digital values Display mode Y-T waveform with digital values, X-Y graph in real time, Cursor information, Capture condition, Alarm information Converts binary data to the CSV data (specific period, all data in one file, File operation multiple files), Creates a new file with compression or by consolidating multiple files. Warning Function Send to the specified address when the alarms occur Capturing data: Maximum, Minimum, Peak or Average Statistical calculation Replaying data: Maximum, Minimum, Peak, Average or RMS in between cursors Level Specific level in any channels Search Alarm Occurred alarm in any channel function Beginning, center, end of the data, Trigger point, Specific time (absolute, Time relative), Specific number Operation lock Operation screen can be locked (It is unlocked with a password.) Options and Accessories Model number Description B-513 Input/Output cable, 2 m, one end is bare wire B-530 Humidity sensor, 3 m cables for signal and power B-559 Synchronizing cable, 1 m, Synchronizing between GL7000 RIC-10 4 channels, Cable with Alligator clip and IC clip RIC-112 Probe set for Logic input, 1.5 m, non-isolated, max. 500 V RIC-113 Input cable, Banana BNC, Input cable, BNC BNC, 1.5 m, non-isolated, max. 500 V RIC-114 Input cable, Alligator BNC, 1.5 m, non-isolated, max. 500 V RIC-142 Input cable, BNC BNC, 1.5 m, isolated, CAT II, max V RIC-143 Input cable, Banana BNC, 1.5 m, isolated, CAT II, max. 600 V RIC-144 Clip, Alligator (small size), CAT II, max. 300 V/15 A, using with RIC-143 RIC-145 Clip, Alligator (middle size),cat II, max V/32 A, using with RIC-143 RIC-146 Clip, Grabber, CAT II, max V/1 A, using with RIC-143 Attractive offers for complete measurement solutions B Certificate inspection and test protocol Humidity supply box, for connecting up to 10 humidity sensors Passive modular enclosure for trigger inputs, logic inputs and alarm outputs Active modular enclosure for 1 trigger- and 2 logic inputs and 3 alarm outputs Passive modular enclosure for the conversion of up to 4 measuring signals 0(4) ma into a precise 0(1)... 5 V signal Active modular enclosure for wiring of an active transducer/sensor with voltage output in 3-wire technology Active modular enclosure for the connection of passive strain gauge transducers/ sensors Active modular enclosure with base rack for up to 4 8B-module amplifiers, 8B modules for different sensors and signals Transportation case RIC-410 K-type thermocouple, rod-shaped, cable length 1.1 m RIC-420 K-type thermocouple for static surfaces, cable length 1.1 m RIC-430 L-type thermocouple for static surfaces, L-shaped, cable length 1.1 m K-type thermocouple with adhesive pad, cable length 2 m, set of 5 pieces K-type thermocouple, cable length 2 m, set of 5 pieces T-type thermocouple, cable length 2 m, set of 5 pieces J-type thermocouple, cable length 2 m, set of 5 pieces N-type thermocouple, cable length 2 m, set of 5 pieces PT E Pt100 resistance temperature sensor, 2-wire, cable length 2 m PT E Pt100 resistance temperature sensor, self-adhesive, 2-wire, cable length 2 m Factory calibration 10. The SD memory card is not included as a standard accessory. The SSD module is an option. 11. The capacity for saving the data is set to one third of available memory when the captured data destination is set to a device other than the built-in-ram. The sampling speed is limited up to 10 samples/s (100 ms interval). 12. The Sync cable (B559) is required when this function is used. The GL-Connection software is required when the synchronizing function is used. 13. The SP2 or higher service pack need to be installed. 14. The captured data that is saved to the built-in-ram or SSD cannot be saved to the PC in real time. The data in the built-in-ram or SSD needs to be transferred to the PC after data capture is complete. 15. Most operations can be selected by both the touch panel and keys. 16. When the display module is mounted at an angle using the bracket, the display module is connected to the main module by a LAN cable that is attached to the display module as a standard accessory. 17. The sampling speed in the GL7000 is limited to the fastest sampling speed of attached amplifier module. When the specified sampling speed is faster than the module, the sampling is done in fastest sampling on the module. The same value is stored to the memory device in the specified sampling speed until data is renewed by the next sampling

7 Voltage/Temperature Module Specifications Model number Number of input channels Input method Sampling speed Measurement range Measurement accuracy*2 Voltage Temperature Humidity *1 Voltage Tem- Thermocouple perature R/S B K E T J GL7-M 10 channels All channels isolated balanced input, scans channels for sampling, screw terminal (M3 screw) 100 Samples/s with 1-10 ch to 1 Sample/h (10 ms with 1-10 ch to 1 h interval) 20, 50, 100, 200, 500 mv, 1, 2, 5, 10, 20, 50 V, and 1-5 V Thermocouple: K, J, E, T, R, S, B, N, and W (WRe5-26), RTD: Pt100, JPt100 (JIS), Pt1000 (IEC751) 0 to 100 % (using scaling function in 1V range, humidity sensor B-530) Measurement range 0 C TS 100 C ±5.2 C 100 C < TS 300 C ±3.0 C Measurement accuracy R: 300 C < TS 1600 C ±(0.05 % of reading +2.0 C) S: 300 C < TS 1760 C ±(0.05 % of reading +2.0 C) 400 C TS 600 C ±3.5 C 600 C < TS 1820 C ±(0.05 % of reading +2.0 C) -200 C TS -100 C ±(0.05 % of reading +2.0 C) -100 C < TS 1370 C ±(0.05 % of reading +1.0 C) -200 C TS 100 C ±(0.05 % of reading +2.0 C) -100 C < TS 800 C ±(0.05 % of reading +1.0 C) -200 C TS -100 C ±(0.1 % of reading +1.5 C) -100 C < TS 400 C ±(0.1 % of reading +0.5 C) -200 C TS -100 C ±2.7 C -100 C < TS 100 C ±1.7 C 100 C < TS 1100 C ±(0.05 % of reading +1.0 C) N 0 C TS 1300 C ±(0.1 % of reading +1.0 C) W 0 C TS 2000 C ±(0.1 % of reading +1.5 C) Reference Junction Compensation (R.J.C.) accuracy: ± 0.5 C *3 RTD Measurement range Driving current Accuracy Pt C to 850 C (FS = 1050 C) 1 ma ±1.0 C JPt C to 500 C (FS = 700 C) 1 ma ±0.8 C Pt C to 500 C (FS = 700 C) 0.2 ma ±0.8 C R.J. Compensation Selecting of the internal or external A/D Converter Sigma-Delta type, 16 bits (effective resolution: 1/40000 of measuring full range) Stability with Gain 0.01 % of F.S./ C temperature Zero * % of F.S./ C Input impedance 1 MΩ ± 5 % (+) / (-) terminal Maximum input voltage channels channel / GND Maximum channels 350 V p-p (1 minute) voltage channel / GND 350 V p-p (1 minute) Isolation input / GND Min. 50 MΩ (at 500 V DC) Common-mode rejection ratio Min. 90 db (50/60 Hz, Signal source impedance: Max. 300 Ω) Off, 2, 5, 10, 20, 40 (Moving average in selected number. When the sample Filter is longer than 5 seconds, the data sampled in the sub-sample (5 seconds) will be used for creating the average value. ) 5V output Driving the humidity sensor B-530, 1 channel External dimensions (W D H) 49 x 136 x 160 mm (Excluding Projection) approx. 770 g Notes: 1. Using optional humidity sensor (B-530). 2. Subject to the following conditions; Room Temperature is 23 C ±5 C. When 30 min or more have elapsed after power was turned on. Filter is set to 10 Sampling rate is set to 1s. GND terminal is connected to ground. 3. Wire size of thermocouple to use is 0.32mm in T type, 0.65 mm in other type. 4. It is effective when the 10, 20, 50 ms sampling is used. When the sampling is slower than 100 ms, it is not effective by executing the Zero calibration periodically. Voltage Module Specifications Voltage High-Speed Voltage Model number GL7-V GL7-HSV Number of input channels 10 channels 4 channels Input method All channels isolated unbalanced input, All channels isolated unbalanced input, simultaneous sampling, screw terminal simultaneous sampling, BNC connector Sampling speed (interval) 1 k Samples/s to 1 Sample/h (1ms to 1 M Samples/s to 1 Sample/h (1μs to 1h) 1h) Measurement range 100, 200, 500 mv; 1, 2, 5, 10, 20, 50, 100 V, and 1-5 V Measurement accuracy*5 ±0.25 % of F.S. A/D Converter Successive approximation type, 16 bits (effective resolution: 1/40000 of measuring full range) Stability with Gain 0.01 % of F.S./ C temperature Zero 0.02 % of F.S./ C Input impedance 1 MΩ ±5 % 100 mv to 1 V range:, (+) / (-) terminal 2 V to 100 V range: 100 V p-p Maximum input channels voltage channel / GND Maximum channels 1000 V p-p (1 minute) voltage channel / GND 1000 V p-p (1 minute) Isolation input / GND Min. 50 MΩ (at 500 V DC) Common-mode rejection ratio Min. 90 db (50/60 Hz, Signal source impedance: Max. 300 Ω) Frequency response DC to 1 khz (at +1/-3 db) DC to 200 khz (at +1/-3 db) Filter (Low pass) Off, Line (1.5Hz), 5, 50, 500 Hz Off, Line (1.5Hz), 5, 50, 500 Hz, (-3dB, 6dB/oct) 5, 50 khz Hz (-3dB, 6dB/oct) External dimensions (W D H 49 x 136 x 160 mm (Excluding Projection) approx. 840 g approx. 740 g Logic/Pulse Module Specifications Model number GL7-L/P Number of input channels 16 channels Input method All channels common ground, simultaneous sampling, circular connector (4 ch/connector) Sampling Logic mode Up to 1 MSamples/s (1 μs interval) speed Pulse mode Up to 10 ksamples/s (100 μs interval) Measurement mode Selecting of the Logic input mode or Pulse input mode *6 Mode Pulse Rotation count (RPM), accumulating count, instant count Counting the number of pulses per sampling interval and then it is converted to Rotation Function RPM count (RPM) Range 50, 500, 5 k, 50 k, 500 k, 5 M, 50 M, 500 M rpm Accumulating Function Accumulating the number of pulses from the start of measurement count Range 50, 500, 5 k, 50 k, 500 k, 5 M, 50 M, 500 M counts Counting the number of pulses per sampling interval Instant Function (count is reset at each sampling) count Range 50, 500, 5 k, 50 k, 500 k, 5 M, 50 M, 500 M counts Max. input frequency 1 MHz Max. number of count 15 Mcounts (24 bits counter is used) Voltage range 0 to +24 V (common ground) Input signal Signal type Contact (Relay), open collector, voltage Threshold approx. 2.5 V Hysteresis approx. 0.5 V (2.5 V to 3 V) Filter Off or On (-3 db at 50 Hz) External dimensions (W D H) 49 x 136 x 160 mm (excluding projection) approx. 700 g 5. Subject to the following conditions: Room Temperature is 23 C ±5 C. When 30 min or more have elapsed after power was turned on. Filter is set to Line (1.5 Hz) Sampling rate is set to 1s. GND terminal is connected to ground. 6. The measuring mode is set in each module (16 channels). When the module is used in the Logic, up to 7 modules can be attached to one main module. (max. 112 ch) When the module is used in the Pulse, up to 2 modules can be attached to one main module. (max. 32 ch) The amplifier module can be attached to up to 10 modules. The maximum number of channels is limited to up to 112 channels External dimensions (excluding projection) GL7000 Main Module Amplifier and SSD module Display Module (Dimensions of the amplifier and SSD module are the same.) Maximum configuration (10 amplifier modules, SSD module and display module are attached.) Unit: mm Tolerance: +/-1 mm - 7 -

8 Kombinacje zestawów z modułami wzmacniającymi Pomiary pojedyńczych wielkości za pomocą pojedyńczego modułu Różnorodność pomiarów za pomocą różnych modułów wzmacniaczy przykład: pojedyńczy moduł GL7-HSV (4 channels) Pomiary multikanałowe za pomocą kilku modułów wzmacniaczy przykład: dwa moduły GL7-V (20ch) i dwa moduły GL7-M (20ch), razem 40 kanałów przykład: cztery moduły GL7-M o łącznej liczbie 40 kanałów Elastyczność konfiguracji gwarantem zastosowania dla różnych pomiarów GL7-V Moduł Napięciowy GL7-M Moduł Napięcie/Temperatura GL7-HSV Szybki Moduł Napięciowy GL7-L/P Moduł Logic / Pulse The output of various sensors such as pressure transmitter, load cells, positon transducer, accelerometer and more. Also for measuring the cell voltage of batteries. Measureing temperature and voltage simultaneously. For environmental or climate measurement and more. Measurement of parameters in the inverter systems, vibration level, drop test and more. Timing of system control signal, encoder output, rotational speed, flow rate and more. Planowana na 2012 rok dostępność jeszcze innych modułów Moduł Wysokiego Napięcia Measurement of the high voltage in the power line of equipment, Electric or Hybrid Vehicle testing, etc. Charge Module Measuring the output of sensor using the piezoelectric device. Measurement of Vibration, acceleration, pressure, force, etc. Moduł Pomiaru Mocy Measureing the voltage, current and power. Measurement of the power line of the device, etc. Moduł Napięcia Wyjściowego An analog voltage corresponding to the captured data is output. Simulation testing by the actual measured data, the vibration test, etc. Moduł Pomiaru Odkształceń DC Measuring the output of sensor using the strain gauge. Measurement of the load, displacement, vibration, acceleration, torque, pressure, etc. Typowe aplikacje Appliance UPS (Un-Interruptable Power Supply) Test Vehicles Evaluation testing for the charging current, the output voltage with discharge capacity, etc. Supports long term measurement with high-speed sampling Higher voltage capability Expandable with additional modules Supports low- to high-speed sampling Very large storage Expandable with additional modules PC compatible Maintain the sampling speed in the multi-channel Supporting a variety of measurement due to flexible module combinations Very large storage Temperature Flow rate Air volume Vibration Vibration Conditioner Temperature Voltage measurement in each cell, 60ch to 80ch Automobile Batterie Test Utilized to measure the charge and discharge characteristics of the battery in vehicles that have energy saving controls such as idling-stop, etc. Washer-Dryer Evaluation Test Durability testing equipment Sensor (mounted in bearing) Vehicles Appliance Used to measure various evaluation items such as the temperature, flow rate, air volume, sound, vibration, etc. using multi-type input and low- to high-speed sampling. Current Impedance analyzer Utilized in temperature, vibration and other testing to check the durability of the bearing that are used in extreme temperature and vibration conditions. UPS for hospital, building, shopping center, etc Electronic load Bearing Durability Test The many equipment options enable the measurement of a variety of systems such as heat pump, cleaning systems, water-jet flow, hot and cold wind flow, power-saving, etc. Bearings for cars, power stering, engines, hub units, alternatiors, etc. Chassis dynamometer test Capturing various data such as the torque, etc. by the driving pattern Others Geothermal Test Used for demonstration and evaluation testing of new air conditioning systems that utilize a geothermal heat pump for heat exchange. Supports long term sampling Supports reconfiguration to fit the desired measurement PC compatible Outside air temperature, room temperature, intake of the heat pump, exhaust of the heat pump, etc., where more than 20ch are required Supports embedding into a system Supports varioue amplifier modules Monitoring on PC using software Very large storage -8- ER231206_AD Vol.09
