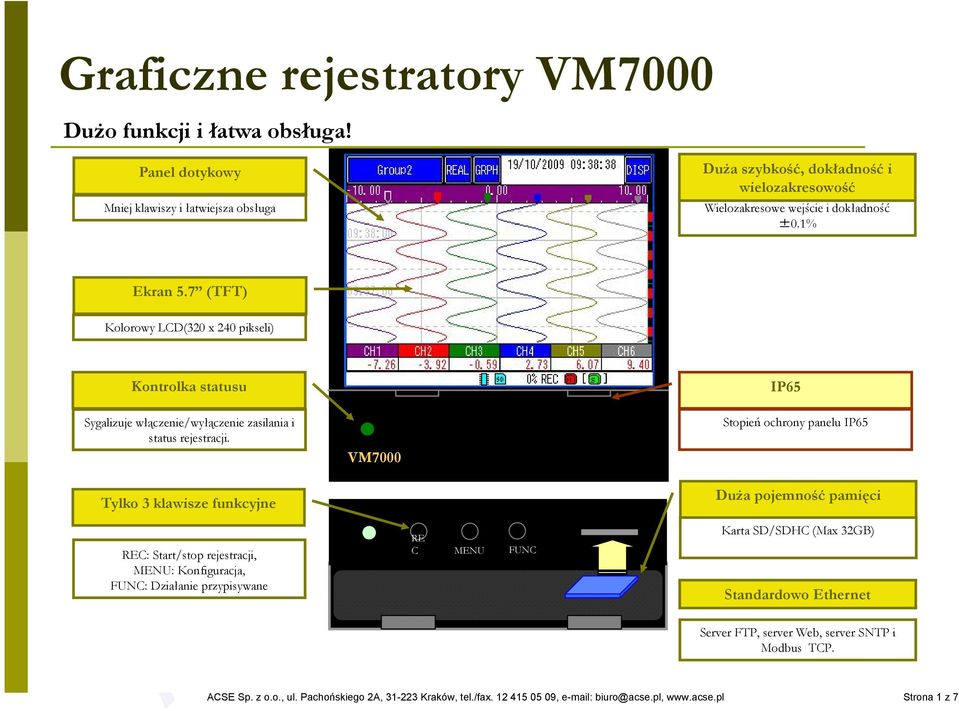

1 Graficzne rejestratory VM7000 Dużo funkcji i łatwa obsługa! Panel dotykowy Mniej klawiszy i łatwiejsza obsługa Ekran 5.7 (TFT) Kolorowy LCD(320 x 240 pikseli) Kontrolka statusu Sygalizuje włączenie/wyłączenie zasilania i status rejestracji. Tylko 3 klawisze funkcyjne REC: Start/stop rejestracji, MENU: Konfiguracja, FUNC: Działanie przypisywane VM7000 RE C MENU FUNC Duża szybkość, dokładność i wielozakresowość Wielozakresowe wejście i dokładność ±0.1% Stopień ochrony panelu IP65 Karta SD/SDHC (Max 32GB) IP65 Duża pojemność pamięci Standardowo Ethernet Server FTP, server Web, server SNTP i Modbus TCP., ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 1 z 7

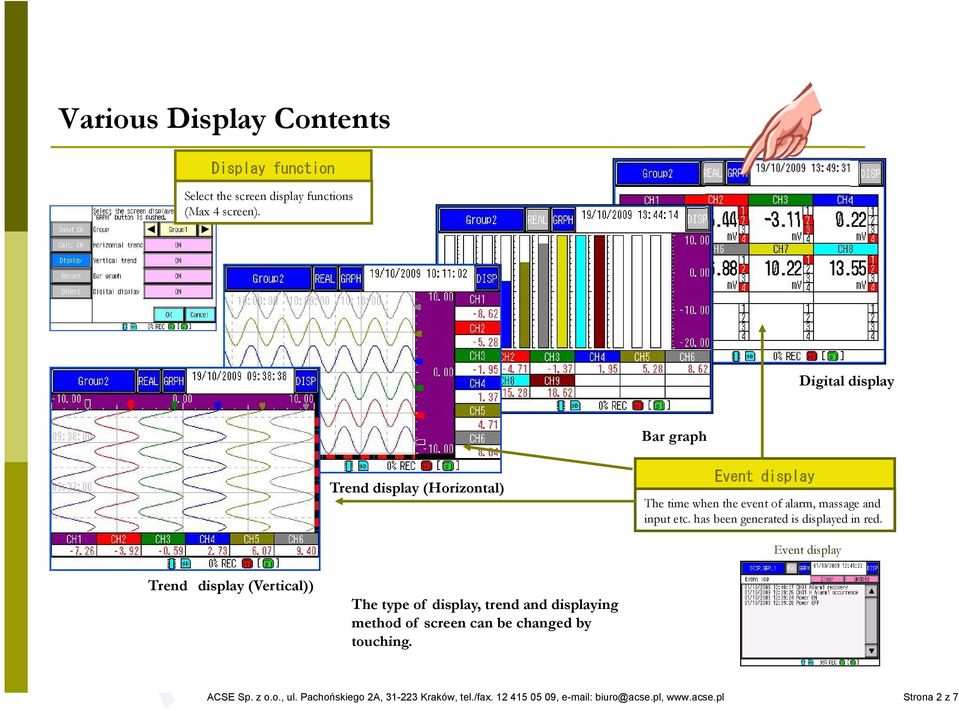

2 Various Display Contents Display function Select the screen display functions (Max 4 screen). Trend display (Vertical)) Trend display (Horizontal) The type of display, trend and displaying method of screen can be changed by touching. Bar graph Event display Digital display The time when the event of alarm, massage and input etc. has been generated is displayed in red. Event display, ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 2 z 7

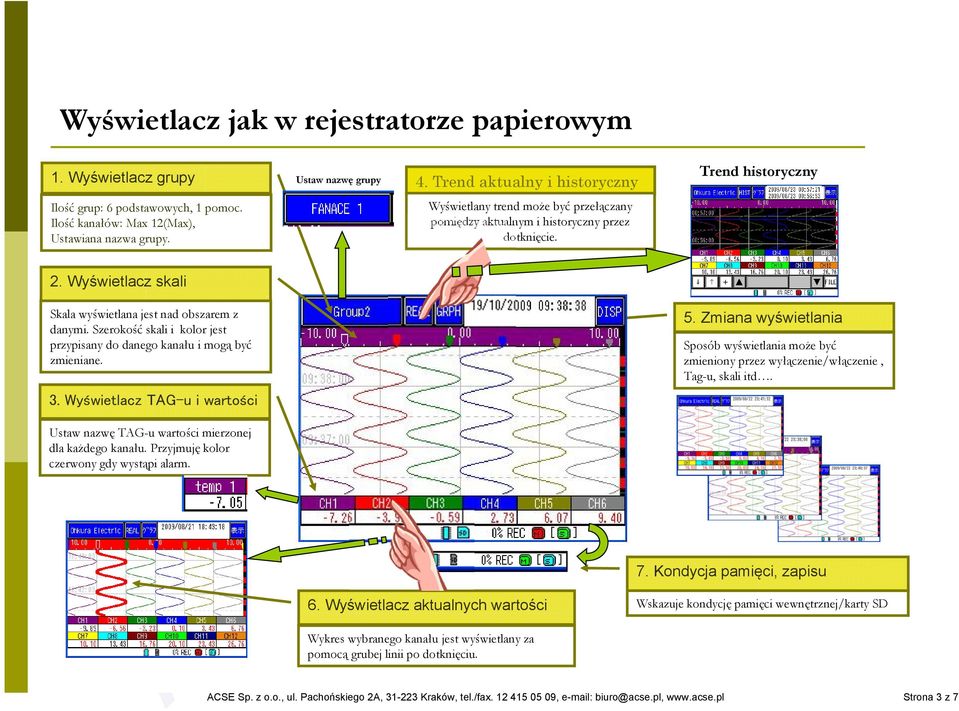

3 Wyświetlacz jak w rejestratorze papierowym 1. Wyświetlacz grupy Ilość grup: 6 podstawowych, 1 pomoc. Ilość kanałów: Max 12(Max), Ustawiana nazwa grupy. 2. Wyświetlacz skali Skala wyświetlana jest nad obszarem z danymi. Szerokość skali i kolor jest przypisany do danego kanału i mogą być zmieniane. 3. Wyświetlacz TAG-u i wartości Ustaw nazwę TAG-u wartości mierzonej dla każdego kanału. Przyjmuję kolor czerwony gdy wystąpi alarm. Ustaw nazwę grupy 4. Trend aktualny i historyczny Wyświetlany trend może być przełączany pomiędzy aktualnym i historyczny przez dotknięcie. 6. Wyświetlacz aktualnych wartości 5. Zmiana wyświetlania Sposób wyświetlania może być zmieniony przez wyłączenie/włączenie, Tag-u, skali itd. 7. Kondycja pamięci, zapisu Wskazuje kondycję pamięci wewnętrznej/karty SD Wykres wybranego kanału jest wyświetlany za pomocą grubej linii po dotknięciu. Trend historyczny, ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 3 z 7

4 Łatwe zrządzanie danymi historycznymi Wyświetlacz trendu aktualnego Klawisz strzałki (czas) Klawisz przewijania (zakres) Kursor może być przesuwany + Powiększanie obszaru Przełączanie REAL/HIST przez dotknięcie Klawisz przesuwania Obszar wykresu może być przesuwany za pomocą strzałek. Wyświetlacz trendu historycznego Klawisz wyboru pliku Może być przeglądany dawny plik Górna linia: aktualna data i czas Dolna linia: data i czas kursora Wskazuje mierzoną wartość za pomocą niebieskiej linii dla każdego kanału. Wyświetlacz wyboru pliku Kursor daty i czasu Kursor może być przesuwany przez dotknięcie, ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 4 z 7

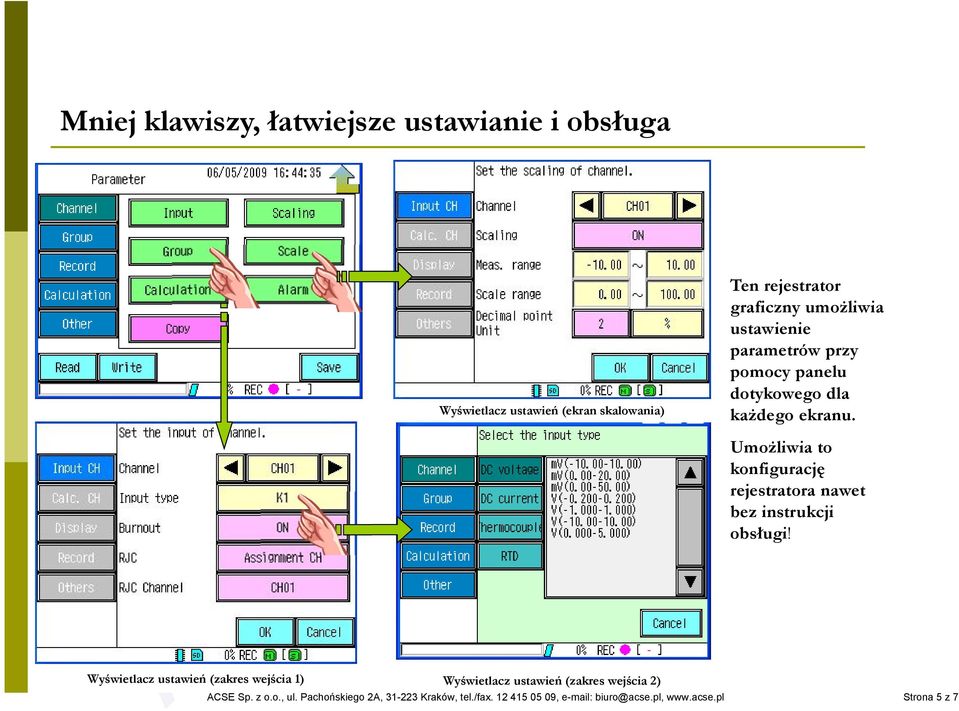

5 Mniej klawiszy, łatwiejsze ustawianie i obsługa Ten rejestrator graficzny umożliwia ustawienie parametrów przy pomocy panelu dotykowego dla każdego ekranu. Umożliwia to konfigurację rejestratora nawet bez instrukcji obsługi! Wyświetlacz ustawień (zakres wejścia 1) Wyświetlacz ustawień (ekran skalowania) Wyświetlacz ustawień (zakres wejścia 2), ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 5 z 7

6 Duża szybkość pomiaru w grupie pomocniczej (100ms) Jest to niezależna grupa z wysoką prędkością pomiarową. Grupa pomocnicza może rejestrować dane z szybkości 100ms tak jak rejestrator z zapisem ciągłym., ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 6 z 7

7 Oprogramowanie (łatwa konfiguracja i przeglądanie danych na komputerze PC) Darmowe oprogramowanie (CD-ROM) 1. Data Viewer 2. Parameter Loader Wyszukiwanie danych Zawężanie/rozszrzanie wykresu Zamrażanie danych Trend rzeczywisty Wyszukiwanie zdarzeń Jak to wykonać 1. Włóż kartę SD Ustawienie parametrów 2. Ustaw parametry rejestracji 3. Uruchom rejestrację klawiszem RUN Zakres 4. Wyjmij kartę SD i włóż do PC Skala 5. Otwórz plik za pomocą Viewer software Ustawienie Tag-ów Ustawienie grup Ustawienie cyklu rejestracji i zapisu pliku Data Viewer Parameter Loader, ul. Pachońskiego 2A, Kraków, tel./fax , biuro@acse.pl, Strona 7 z 7
