ELPOREX Sp. z o.o. KH800G Rejestrator elektroniczny Paperless

Transkrypt

1 KEHAO INSTRUMENT ELPOREX Sp. z o.o. KH800G Rejestrator elektroniczny Paperless

2 WEWNĘTRZNA PAMIĘĆ DANYCH Elastyczna i wariantowa obsługa rejestrowanych danych Time Display Data i czas rejestracji Trend Display Data i godzina na wykresie Digital Display Dane w formie cyfrowej Alarm State Status alarmu: HH,LL,H,L podczas alarmu Key Panel Panel przycisków Czytnik kart CF USB Port Port USB umożliwia zapis danych na PenDriva Long Time Memory 8MB wewnętrzna pamięć dla zapisu rejestrowanych danych. can record up to 440 years data at most. Universal Wejście 8 kanałów Izolowane wejścia 10 typów termopar, 3 typy PT100, DC napięcie i prąd,mv, 0-5Hz Screensaver Rejestrator wyłącza podświetlanie jeśli brak operacji na klawiszach MODBUS Izolowany port RS485 Alarm State Standardowy MODBUS-RTU USB Drive, TF Card Data Transferring Zachowywanie danych przez USB na PenDrive lub na karcie CF. plug and play; CF card for extend memory transferring Opcje matematyczne Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, średnia; Max.; Min. MODBUS-TCP/IP Ethernet Port 10/100M Ethernet obsługuje protokół MODBUS-TCP/IP PC Software do komputera Wyświetla dane w postaci cyfrowej lub wykresu. Export danych do Excela dla dalszych analiz. analysis, Print trend data by

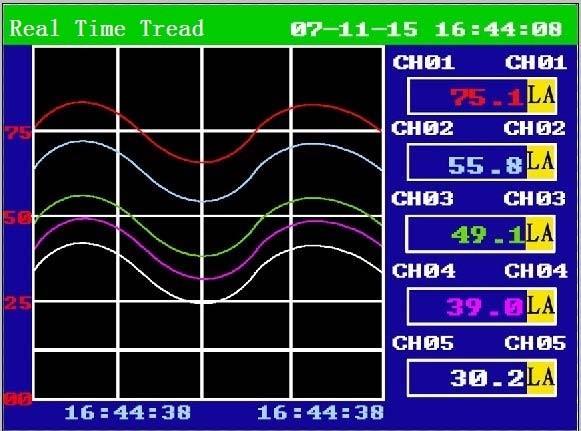

3 Widok Dostępnych Ekranów

4 Dane Techniczne Generalne Żywotność Backlight 50,000 godzin Zasilanie VAC, 47-63Hz; Wygaszacz ekranu s, ustawialny Pobór mocy Maximum 25VA Jednostki 77, programowalne dla każdego kanału Izolacja Klawiatura Materiał Zaciski CPU Montaż Wymiary/Masa Warunki pracy Transport Specyfikacja wejść Do ziemi > 1500VAC Do obudowy > 1500VAC P/E, Left, Right, UP, Down ABS M5 śrubowe 32bits, zintegrowane ARM Panelowy 195x145x60.5mm/lkg Temperatura :0-50degC Wilgotność; 10%-85%( now dew) Temperatura: Wilgotność : 5%-95%(nodew) Ilość wejść 1, 2, 3, 4,5,6,7,8 Typy Termopary:(K,S,B,E,J,N,R,T,WRe52 6,WRe325) RTD- (Pt100, CU50,CU100) Napięcie DC: (0-5VDC, 1-5VDC,0-10VDC) Prąd DC: (4-20mA, 0-10 ma) mv:0-20mv,0-60mv, 0-100mV, 0-500mV Zawartość ekranu Wykresy poziome Specyfikacja Rejestracji Zewnętrzne Wewnętrzna Pojemność pamięci Przedział Czas rejestracji Rejestracja Zachowanie danych Wykresy kołowe Wartość cyfrowa Wyświetlanie na ekranie Bargrafy Wykresy historyczne w tym kołowe Ekran drukowania Ekran konfiguracji systemu USB, FAT16 format TF karta Flash memory 8MB 1 to 3600 s = 45 dni x czas próbkowania / ilość kanałów. Może być od 1 dnia 440 lat. Start rejejestracji po włączniu zasilania stop po wyłączeniu. Po przepełnienia pamięci najstarsze dane są zastępowane nowymi. Próbkowanie 1 sekunda dla wszystkich kanałów Format danych accordingly Binarny when memory is full Skalowanie do Opcjonalne wyjścia CMR Ratio dB Przekaźnik alarmu Do 8 sztuk, 220VAC/30VDC/3A, Temperature Shift Izolacja Oporność wejść Input Error Action 50PPM 1000VAC kanały ziemia 400VAC pomiędzy kanałami 0-5VDC i 1-5VDC : 500KΩ ;4-20mA : 250 KΩ 0-10mA: 500KΩ Inne sygnaly : 20MΩ Max, Min, Hold Wyjście do drukarki USB TF Zasilanie pomocnicze Komunikacja t ypu NO RS232 USB Karta TF 24VDC, max.40ma RS485,RS232 MODBUS-RTU Dane ekranu Przepływ, sumator Sumator przepływu Ekran 7.0, 320X240 TFT, kolorowy LCD Funkcje Alarmów Typ alarmów Ilość ustawień High, Low, High-High, Low-Low limit Do 4 alarmów

5 Specyfikacja Indykowanie Alarmu Ilość Alarmów Do 48 Ustawianie Alarmów Komunikacja Szeregowa Ethernet Kable Drukarka Alarm wyświetlany jest przy warto- ściach cyfrowych, wykresach w tym kołowych bargrafach.. Indywidualne lub wspólne Izolowana RS485, MODBUS-RTU 10/100M Ethernet MODBUS- TCP/IP RS485 ekranowany, parowany Port RS232C prędkość: 9600 Typ Typ danych Reference Performance Dokładność Indication Resolution 0.1 Oporność wejścia Matryca punktowa Rozdzielczość:,120,240dots/line Historyczne, bieżące 0.2 stopnia dla RTD, liniowe i termopara 0.2%FS±2.0 z Z RTD: 2.5mA, max.10ohm na przewód. Termopara: nie więcej niż1000ω. Zegar Dokładność: +-5ppm. PC Support Software (Standardowo dostarczany CD-ROM) O/S Windows 2000/XP, VISTA Wymagana poje- Minimum 30MB mność dysku HD twardwgo Pamięć Minimum 1GB Zawartość Standardowo: 1) Data Analysis Software Umożliwia podgląd na komputerze rejestrowanych danych zapisanych na zewnętrznej pamięci poprzez port USB Umożliwia export danych do Excel Umożliwia drukowanie danych 2) DCS configuration Software Umożliwia podgląd danych w czasie rzeczywistym Umożliwia zachowanie danyc h PC Support Software Historyczne rejestrowane dane można przenieść do komputera PC przez port PenDriva USB lub kartę TF (Data analysis software) Dane historyczne i on-line mogą być przeniesione przez RS485 /RS232 do komputera PC (DCS software)

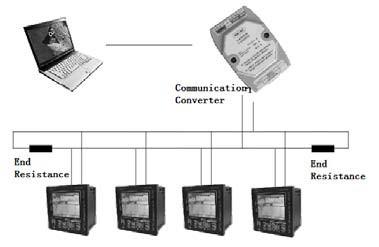

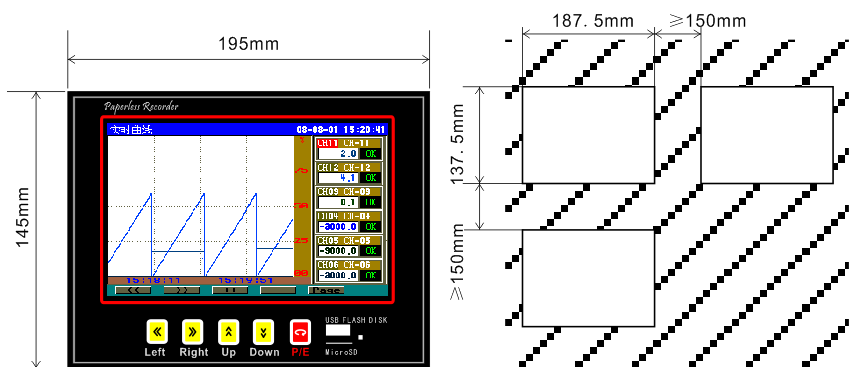

6 PC Support Software USB /TF card kopiowanie automatyczne MODBUS-RTU /MODBUS-TCP/IP Zainstaluj software z CD, USB lub karty TF Zainstaluj DCS software dla RS 485 z płyty CD O/S: Windows 2000/XP, VSTA Minimum 30 MB wolnych na dysku Funkcje programu: Odczyt rejestrowanych danych i wyświetlanie ich w formie krzywej lub cyfrowych wartości Drukowanie danych.eksportowanie danych do arkusza Excel O/S: Windows 2000/XP, VSTA Minimum 30 MB wolnych na dysku Komunikacja do 80 metrów Funkcje programu:.odczyt i monitorowanie danych w czasie rzeczywistym, eksportowanie danych do Excela... Wymiary i instalacja (Unit: mm) Wymiary

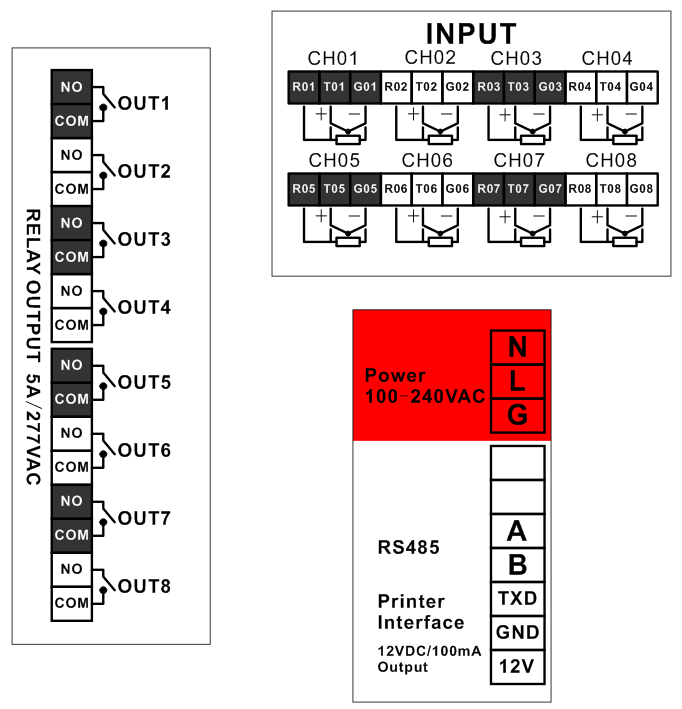

7 Schemat podłączenia T.C. Input RTD Input Linear Analog Input Two wire Wejścia analogowe: 4-20mA, 0-10mA, 0-5VDC,1-5VDC, 0-10VDC; 250 ohm opornik dla4-20ma, 500 ohm dla 0-10mA

8 Kod zamówieniowy Funkcja KH8 U- Kod i opis KH800G Ilość kanałów LCD kolorowy 01 Jeden 02 Dwa 08 Osiem GG- Kolorowy ekran TFT N- None - żaden Przekaźniki wyjściowe alarmów Porty komunikacji Drukarka N- S1- S3- N- P- 1 alarm: NO,30VDC/3A, 220VAC/3A 2 alarm: NO,30VDC/3A, 220VAC/3A 8 alarm: NO,30VDC/3A, 220VAC/3A None - żaden RS485 MODBUS-RTU Ethernet, MODBUS-TCP/IP None - żadna RS232 port dla mini drukarki Funkcje portu USB TF function Sumator przepływu i funkcje matematyczne N- USB dla transferu danych do komputera PC, program do analizy danych bezpłatny N- None TF card for extend data transferring T- automation. N- None - żaden Sumator przepływu wraz z funkcjami F- matematycznymi Zasilanie N VAC, 47-63HZ

9 Opcjonalna-Mini Drukarka Drukarka Wymiary Metoda drukowania Matryca punktowa Paper Width 44mm/57mm Print Width 32mm/48mm Resolution 96/ 144 / 240 punktów/line Ilość znak. na linię 16/24/40 Prędkość drukow. 1line/sec, 0.7 line/sec, 0.4line/sec. Wymiary znaków 6x8dots, 8x16dots,6x 12dots Typ papieru Plain, 44mm/57mm wide, 30mmΦ Zasilanie 5VDC,1.5A Wymiary: 122.6x66.6x73mm Otwór montażowy 103mm(W)x57mm(H)x65mm(D) Interface Serial RS232port Temperat. pracy 0-5C Temperat. Magazynow. 20 to 60C Wilgotność pracy 10%-85% Wilgotność magazyn. 10%-90% ELPOREX sp. z o.o. ul. Dworcowa Bydgoszcz tel. : tel/fax : biuro@elporex.pl info@elporex.com.pl Web : Xiamen Kehao Automation Co., Ltd Information in the catalog is subject to change without notice
