OPTYCZNE ELEMENTY POŁĄCZENIOWE Złącza i sznury światłowodowe Złącza są produkowane z komponentów o wysokiej i sprawdzonej jakości, przy wykorzystaniu następujących urządzeń: Aparaty polerskie

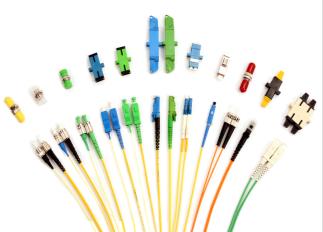

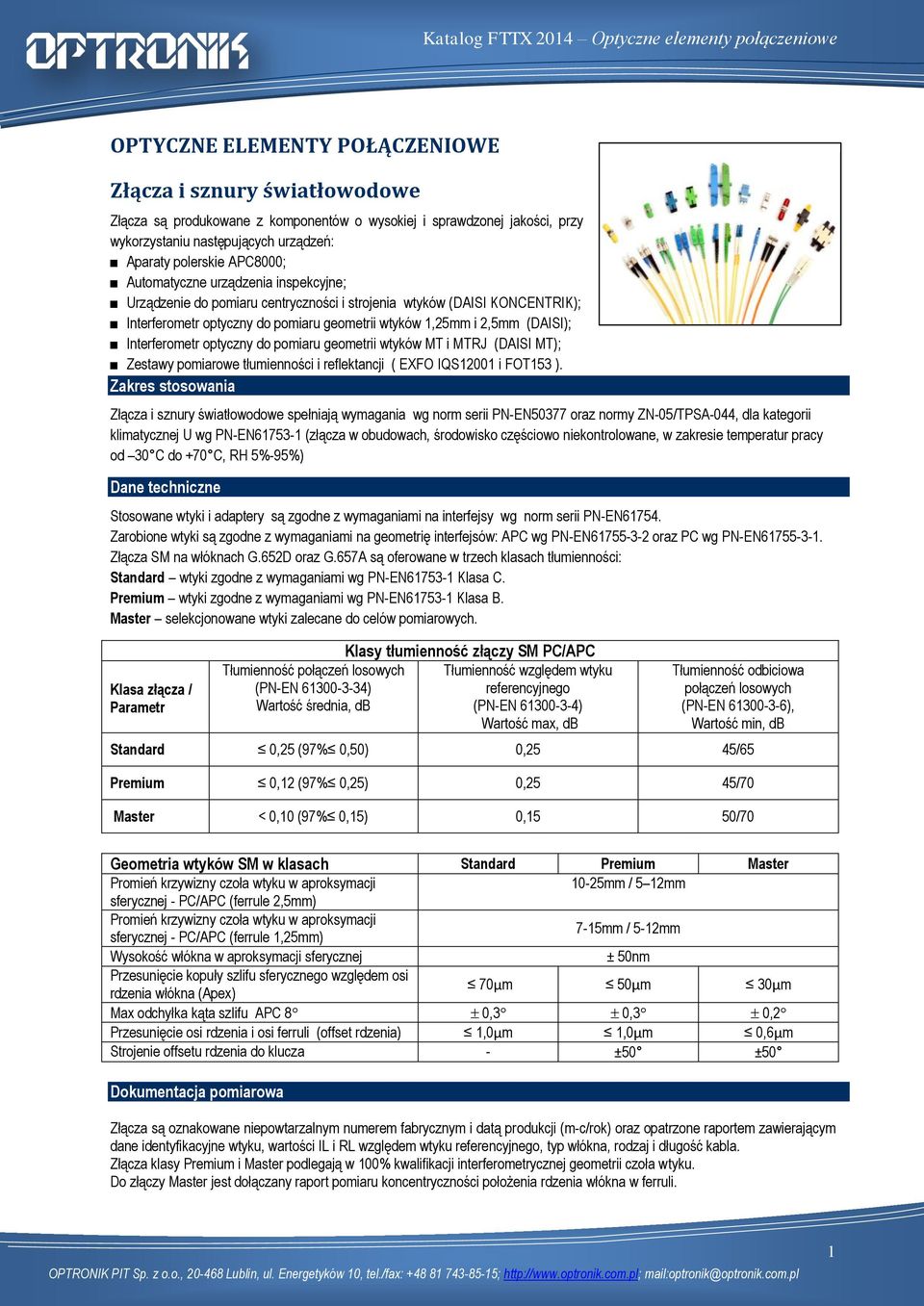

1 OPTYCZNE ELEMENTY POŁĄCZENIOWE Złącza i sznury światłowodowe Złącza są produkowane z komponentów o wysokiej i sprawdzonej jakości, przy wykorzystaniu następujących urządzeń: Aparaty polerskie APC8000; Automatyczne urządzenia inspekcyjne; Urządzenie do pomiaru centryczności i strojenia wtyków (DAISI KONCENTRIK); Interferometr optyczny do pomiaru geometrii wtyków 1,25mm i 2,5mm (DAISI); Interferometr optyczny do pomiaru geometrii wtyków MT i MTRJ (DAISI MT); Zestawy pomiarowe tłumienności i reflektancji ( EXFO IQS12001 i FOT153 ). Zakres stosowania Złącza i sznury światłowodowe spełniają wymagania wg norm serii PN-EN50377 oraz normy ZN-05/TPSA-044, dla kategorii klimatycznej U wg PN-EN (złącza w obudowach, środowisko częściowo niekontrolowane, w zakresie temperatur pracy od 30 C do +70 C, RH 5%-95%) Dane techniczne Stosowane wtyki i adaptery są zgodne z wymaganiami na interfejsy wg norm serii PN-EN Zarobione wtyki są zgodne z wymaganiami na geometrię interfejsów: APC wg PN-EN oraz PC wg PN-EN Złącza SM na włóknach G.652D oraz G.657A są oferowane w trzech klasach tłumienności: Standard wtyki zgodne z wymaganiami wg PN-EN Klasa C. Premium wtyki zgodne z wymaganiami wg PN-EN Klasa B. Master selekcjonowane wtyki zalecane do celów pomiarowych. Klasa złącza / Parametr Klasy tłumienność złączy SM PC/APC Tłumienność połączeń losowych Tłumienność względem wtyku (PN-EN ) referencyjnego Wartość średnia, db (PN-EN ) Wartość max, db Tłumienność odbiciowa połączeń losowych (PN-EN ), Wartość min, db Standard 0,25 (97% 0,50) 0,25 45/65 Premium 0,12 (97% 0,25) 0,25 45/70 Master < 0,10 (97% 0,15) 0,15 50/70 Geometria wtyków SM w klasach Standard Premium Master Promień krzywizny czoła wtyku w aproksymacji 10-25mm / 5 12mm sferycznej - PC/APC (ferrule 2,5mm) Promień krzywizny czoła wtyku w aproksymacji sferycznej - PC/APC (ferrule 1,25mm) 7-15mm / 5-12mm Wysokość włókna w aproksymacji sferycznej ± 50nm Przesunięcie kopuły szlifu sferycznego względem osi rdzenia włókna (Apex) 70μm 50μm 30μm Max odchyłka kąta szlifu APC 8 0,3 0,3 0,2 Przesunięcie osi rdzenia i osi ferruli (offset rdzenia) 1,0μm 1,0μm 0,6μm Strojenie offsetu rdzenia do klucza - ±50 ±50 Dokumentacja pomiarowa Złącza są oznakowane niepowtarzalnym numerem fabrycznym i datą produkcji (m-c/rok) oraz opatrzone raportem zawierającym dane identyfikacyjne wtyku, wartości IL i RL względem wtyku referencyjnego, typ włókna, rodzaj i długość kabla. Złącza klasy Premium i Master podlegają w 100% kwalifikacji interferometrycznej geometrii czoła wtyku. Do złączy Master jest dołączany raport pomiaru koncentryczności położenia rdzenia włókna w ferruli. 1

Interferometr optyczny do pomiaru geometrii wtyków MT i MTRJ (DAISI MT); Zestawy pomiarowe tłumienności i reflektancji ( EXFO IQS12001 i FOT153 ).

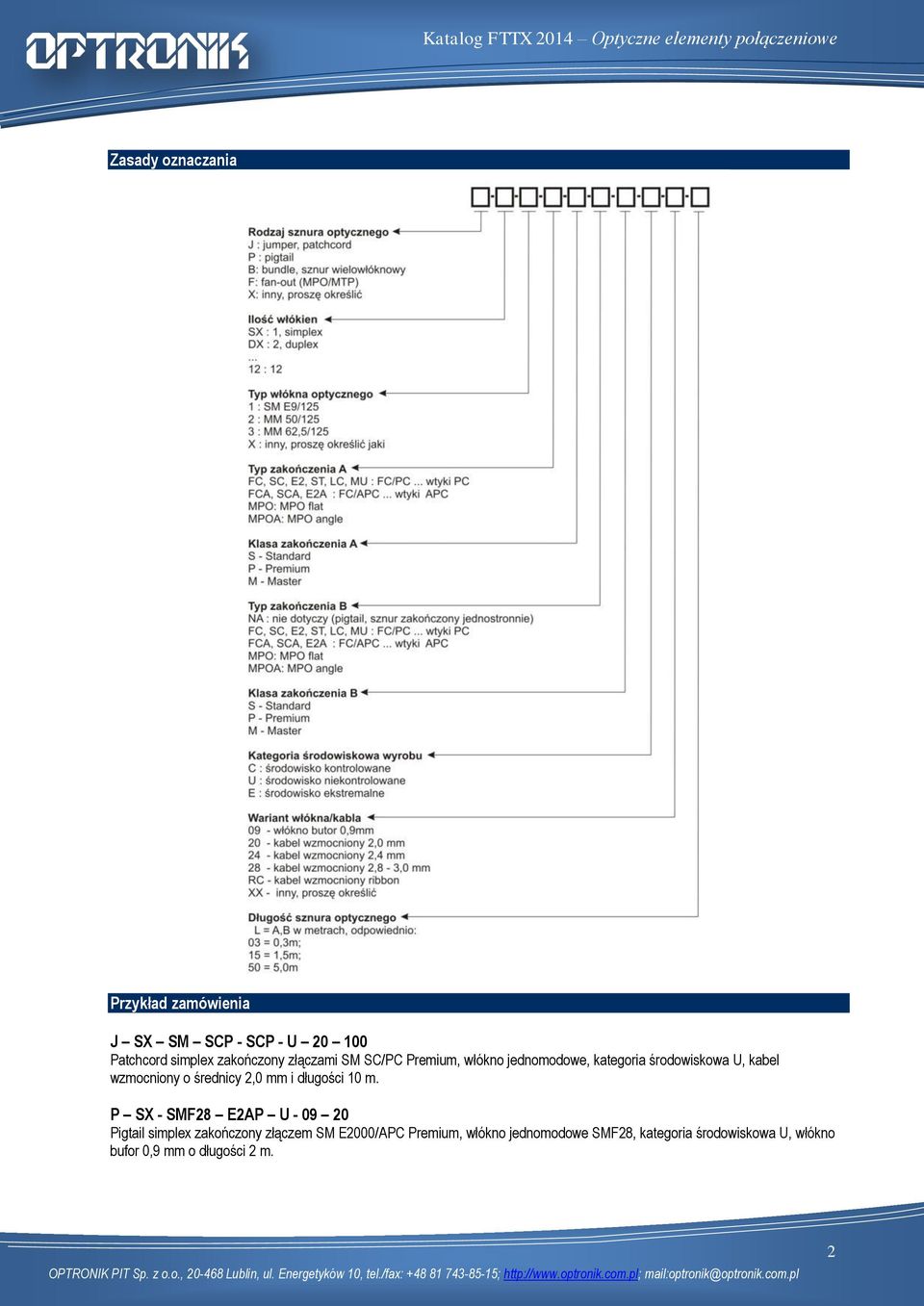

2 Zasady oznaczania Przykład zamówienia J SX SM SCP - SCP - U Patchcord simplex zakończony złączami SM SC/PC Premium, włókno jednomodowe, kategoria środowiskowa U, kabel wzmocniony o średnicy 2,0 mm i długości 10 m. P SX - SMF28 E2AP U Pigtail simplex zakończony złączem SM E2000/APC Premium, włókno jednomodowe SMF28, kategoria środowiskowa U, włókno bufor 0,9 mm o długości 2 m. 2

3 SPECYFIKACJA WTYKÓW I ADAPTERÓW Złącza SC (PN- EN ) Wtyki SC/PC SM Wtyki SC/APC SM Wtyki SC/PC MM Wtyki SC/PC duplex SM i MM Adaptery SC/APC Adaptery SC simplex SM i MM Adaptery SC small flange Adaptery SC duplex SM i MM Montaż wtyków na kablach wzmacnianych 3/2,4/2 mm i włóknach bufor 0,9 mm Złącza E2000 ( PN-EN ) Wtyki E2000/PC SM Wtyki E2000/APC SM Adaptery E2000/PC SM Adaptery E2000/APC SM Adaptery E-2000 small flange Montaż wtyków na kablach 3/2,4/2 mm i włóknach bufor 0,9 mm Złącza FC (PN-EN ) Wtyki FC/PC SM Wtyki FC/APC SM Wtyki FC/PC MM Adapter FC DHM Montaż wtyków na kablach wzmacnianych 3/2,4/2 mm i włóknach bufor 0,9 mm Złącza ST ( PN-EN ) Wtyki ST/PC SM Wtyki ST/PC MM Adaptery ST SM i MM Montaż wtyków na kablach 3/2,4 mm i włóknach bufor 0,9 mm 3

Adaptery E2000/APC SM Adaptery E-2000 small flange Montaż wtyków na kablach 3/2,4/2 mm i włóknach bufor 0,9 mm Złącza FC (PN-EN 61754-13) Wtyki FC/PC SM Wtyki FC/APC SM Wtyki FC/PC MM Adapter FC DHM

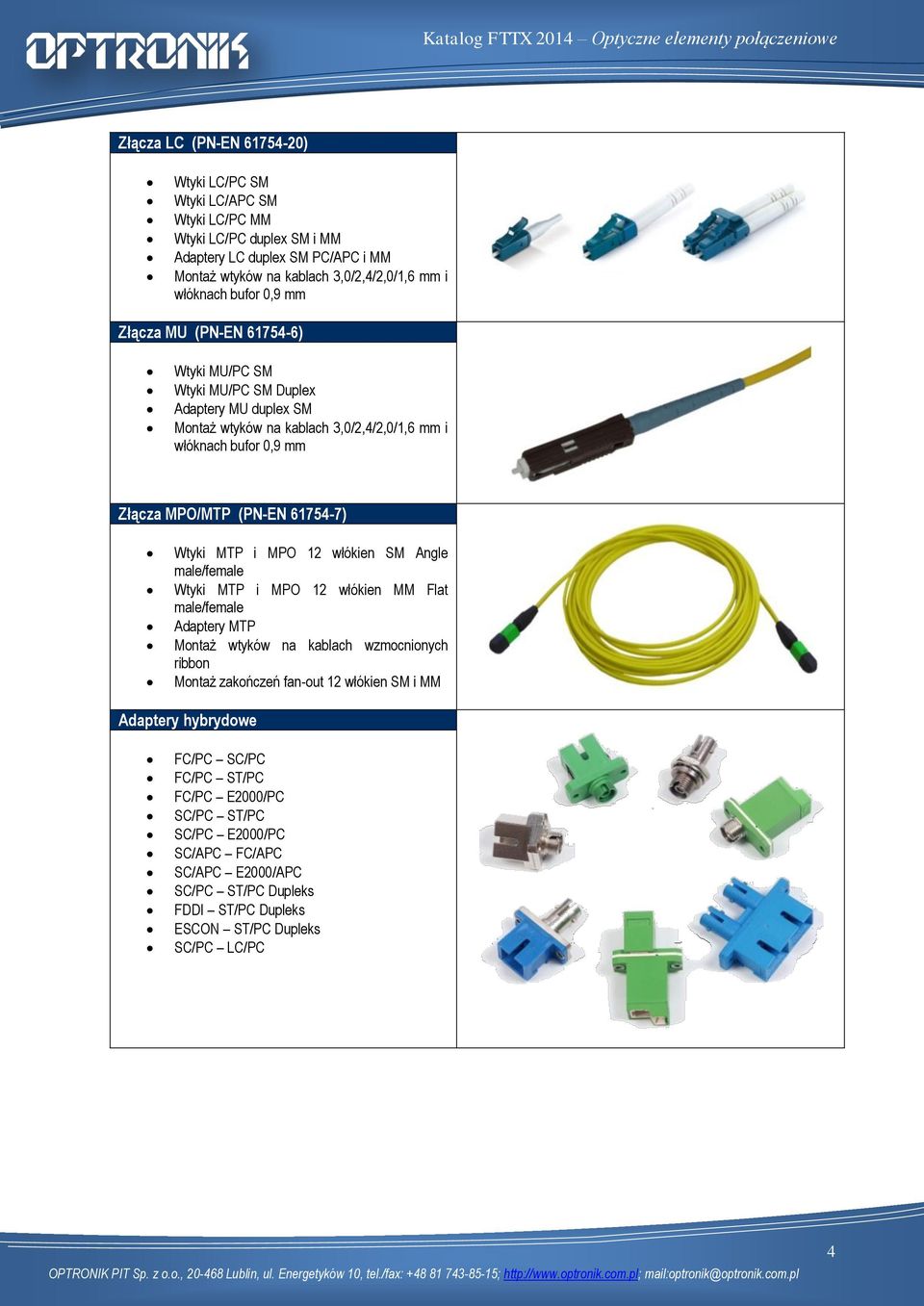

4 Złącza LC (PN-EN ) Wtyki LC/PC SM Wtyki LC/APC SM Wtyki LC/PC MM Wtyki LC/PC duplex SM i MM Adaptery LC duplex SM PC/APC i MM Montaż wtyków na kablach 3,0/2,4/2,0/1,6 mm i włóknach bufor 0,9 mm Złącza MU (PN-EN ) Wtyki MU/PC SM Wtyki MU/PC SM Duplex Adaptery MU duplex SM Montaż wtyków na kablach 3,0/2,4/2,0/1,6 mm i włóknach bufor 0,9 mm Złącza MPO/MTP (PN-EN ) Wtyki MTP i MPO 12 włókien SM Angle male/female Wtyki MTP i MPO 12 włókien MM Flat male/female Adaptery MTP Montaż wtyków na kablach wzmocnionych ribbon Montaż zakończeń fan-out 12 włókien SM i MM Adaptery hybrydowe FC/PC SC/PC FC/PC ST/PC FC/PC E2000/PC SC/PC ST/PC SC/PC E2000/PC SC/APC FC/APC SC/APC E2000/APC SC/PC ST/PC Dupleks FDDI ST/PC Dupleks ESCON ST/PC Dupleks SC/PC LC/PC 4

61754-7) Wtyki MTP i MPO 12 włókien SM Angle male/female Wtyki MTP i MPO 12 włókien MM Flat male/female Adaptery MTP Montaż wtyków na kablach wzmocnionych ribbon Montaż zakończeń fan-out 12

5 TŁUMIKI OPTYCZNE Tłumiki stałe ATC Tłumiki stałe wtyk-adapter z włóknami klasycznymi lub domieszkowanymi SM, optymalizowane na 1310/1550nm lub na pasma optyczne C i L oraz MM optymalizowane na 850nm lub 1300nm tłumiki 0dB z włóknem klasycznym; zakres tłumienności SM od 1dB do 20dB; zakres tłumienności MM od 3dB do 20dB; tolerancja: db ± 0,5dB, >10dB±10%; ORL: PC >50dB, APC>65dB; max moc optyczna max 27dBm (500mW); podstawowe typy złączek; zakres temperatury pracy: C Tłumiki stałe ATS Tłumiki spawane patchcordowe na kablach wzmocnionych. zakres tłumienności: dB; tolerancja: dB± 0,5dB,, >10dB±10%; robocze długości fali: 1310/1550±20nm; podstawowe typy złączek; dowolna długość; zakres temperatury pracy: C Terminatory TRM Terminatory złączek do eliminacji odbić wstecznych. ORL: PC >50dB, APC>65dB; max moc optyczna 30dBm (1W); wszystkie podstawowe typy złączek; zakres temperatury pracy: C Przykład zamówienia ATS-10-SM-SCAP-E2AP-U Tłumik spawany 10dB, SM, zakończony złączami SM SC/APC oraz E2000/APC Premium, kat. środowiskowa U, wykonany na kablu wzmocnionym simpleks o średnicy 2,4 mm i długości 5 m. 5

..10 db ± 0,5dB, >10dB±10%; ORL: PC >50dB, APC>65dB; max moc optyczna max 27dBm (500mW); podstawowe typy złączek; zakres temperatury pracy: -40.

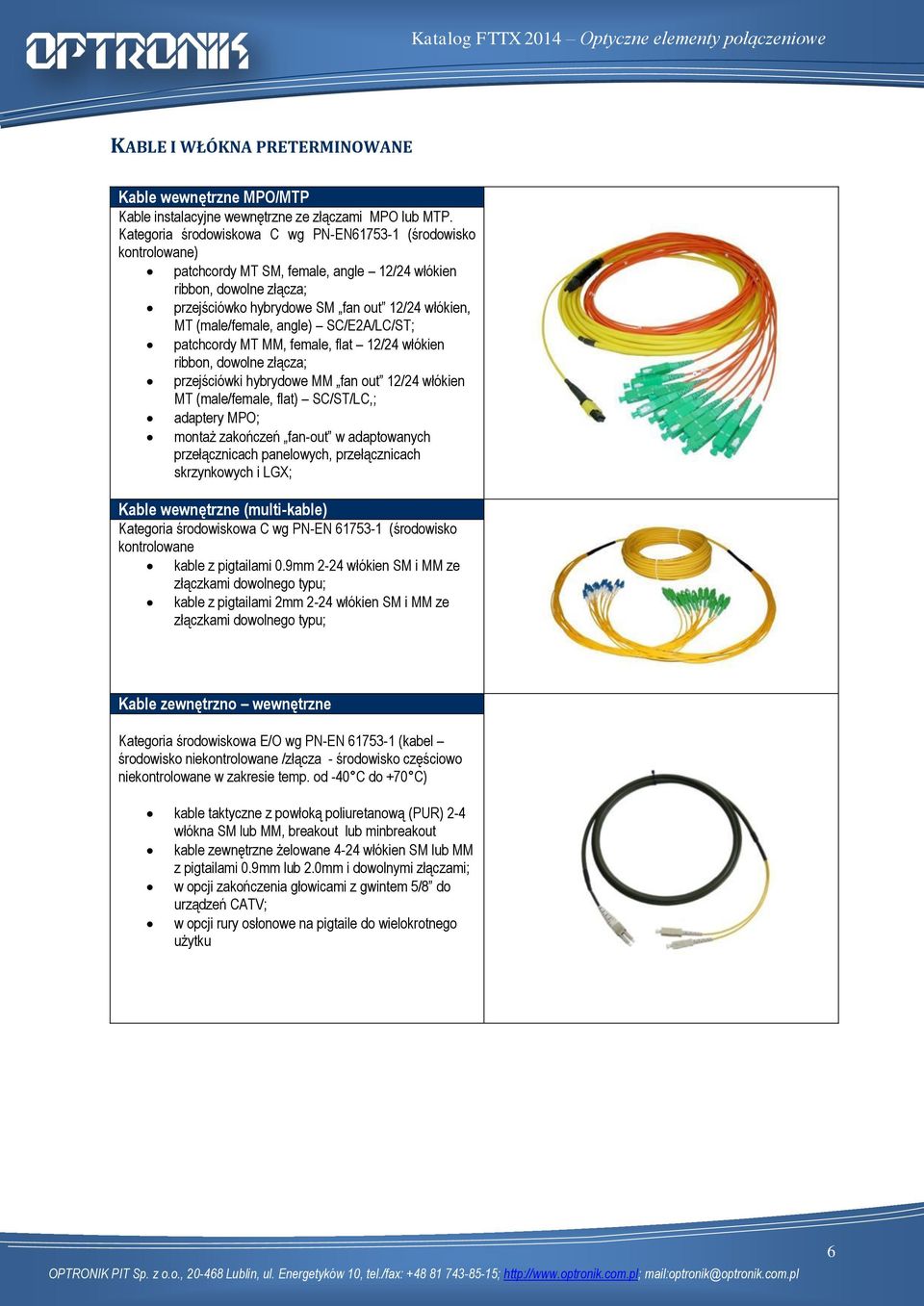

6 KABLE I WŁÓKNA PRETERMINOWANE Kable wewnętrzne MPO/MTP Kable instalacyjne wewnętrzne ze złączami MPO lub MTP. Kategoria środowiskowa C wg PN-EN (środowisko kontrolowane) patchcordy MT SM, female, angle 12/24 włókien ribbon, dowolne złącza; przejściówko hybrydowe SM fan out 12/24 włókien, MT (male/female, angle) SC/E2A/LC/ST; patchcordy MT MM, female, flat 12/24 włókien ribbon, dowolne złącza; przejściówki hybrydowe MM fan out 12/24 włókien MT (male/female, flat) SC/ST/LC,; adaptery MPO; montaż zakończeń fan-out w adaptowanych przełącznicach panelowych, przełącznicach skrzynkowych i LGX; Kable wewnętrzne (multi-kable) Kategoria środowiskowa C wg PN-EN (środowisko kontrolowane kable z pigtailami 0.9mm 2-24 włókien SM i MM ze złączkami dowolnego typu; kable z pigtailami 2mm 2-24 włókien SM i MM ze złączkami dowolnego typu; Kable zewnętrzno wewnętrzne Kategoria środowiskowa E/O wg PN-EN (kabel środowisko niekontrolowane /złącza - środowisko częściowo niekontrolowane w zakresie temp. od -40 C do +70 C) kable taktyczne z powłoką poliuretanową (PUR) 2-4 włókna SM lub MM, breakout lub minbreakout kable zewnętrzne żelowane 4-24 włókien SM lub MM z pigtailami 0.9mm lub 2.0mm i dowolnymi złączami; w opcji zakończenia głowicami z gwintem 5/8 do urządzeń CATV; w opcji rury osłonowe na pigtaile do wielokrotnego użytku 6

(male/female, angle) SC/E2A/LC/ST; patchcordy MT MM, female, flat 12/24 włókien ribbon, dowolne złącza; przejściówki hybrydowe MM fan out 12/24 włókien MT (male/female, flat) SC/ST/LC,; adaptery MPO;

7 SWR skrzynkowe symulatory linii optycznych Skrzynki z włóknem optycznym do pomiarów reflektometrem (eliminacja strefy martwej), do pomiarów laboratoryjnych B&R oraz do celów edukacyjnych. SWR1 - włókna optyczne SM i MM o łącznej długości do 4 km, pigtaile o długość do 5m, trwała i estetyczna skrzynka z poliwęglanu z pokrywą; SWR2 - włókna optyczne SM lub MM o długości do 100m, dwa porty adapterowe, trwała i estetyczna skrzynka IP54 z poliwęglanu Symulatory linii optycznych Włókna światłowodowe na szpulach do pomiarów B&R oraz do celów edukacyjnych. szpule z włóknem optycznym SMF28e o długości do 60 km, zakończone pigtailami z dowolnymi złączkami; szpule z włóknami optycznymi G.655 i G.657A o długości do 25 km, zakończone pigtailami z dowolnymi złączkami; szpule z włóknami optycznymi MM - OM1, OM2, OM3, OM4 o długości do 10 km, zakończone pigtailami z dowolnymi złączkami. Obudowy panelowe OPD19 /3U obudowy panelowe 19-cali o pojemności do 25km włókna; półki 19 /7U na szpule (do 240km włókna na jednej półce); adaptowane stojaki lub szafy 19 ; Przykład zamówienia J-12-SM MPOAF-MPOAM-C-RC-50 Kabel instalacyjny wzmocniony ribbon 12 włókien SM ze złączami MPO kątowymi, żeńskim i męskim, kategoria środowiskowa C wg PN-EN , dł. 5,0m. F-12-SM-MPOAM-SCP-C Fan-out, 12 włókien SM, ze złączem MPO kątowym, męskim oraz złączkami SC/PC klasy premium, pigtaile na włóknie bufor 0,9mm o dł. 2 m, kategoria środowiskowa C wg PN-EN SWR - SMF28e FC SCA Skrzynka z włóknem SMF28e dł. 1000m, pigtaile FC/PC i SC/APC, kabel 2mm dł. 5m. AKCESORIA DO ZŁĄCZEK I OPTYKI 7

porty adapterowe, trwała i estetyczna skrzynka IP54 z poliwęglanu Symulatory linii optycznych Włókna światłowodowe na szpulach do pomiarów B&R oraz do celów edukacyjnych.

8 Alkohol izopropylowy (IPA ) butle 1l dozowniki 200ml Sprężony gaz do optyki dozownik 200ml Dozownik przyciskowy do IPA pojemność 100ml Chusteczki bezpyłowe opakowanie 100szt Taśmy czyszczące w kasetach Cletop-S Clean-Core Kołeczki do czyszczenia wtyków i adapterów 2,5mm 1,25mm Folie polerskie do złączy optycznych zgrubne 3um-15um dokładne 1um czyszczące 0,1um Klej epoksydowy do złączy optycznych: Epotek 353-2g 8

Cletop-S Clean-Core Kołeczki do czyszczenia wtyków i adapterów 2,5mm 1,25mm Folie polerskie do złączy
