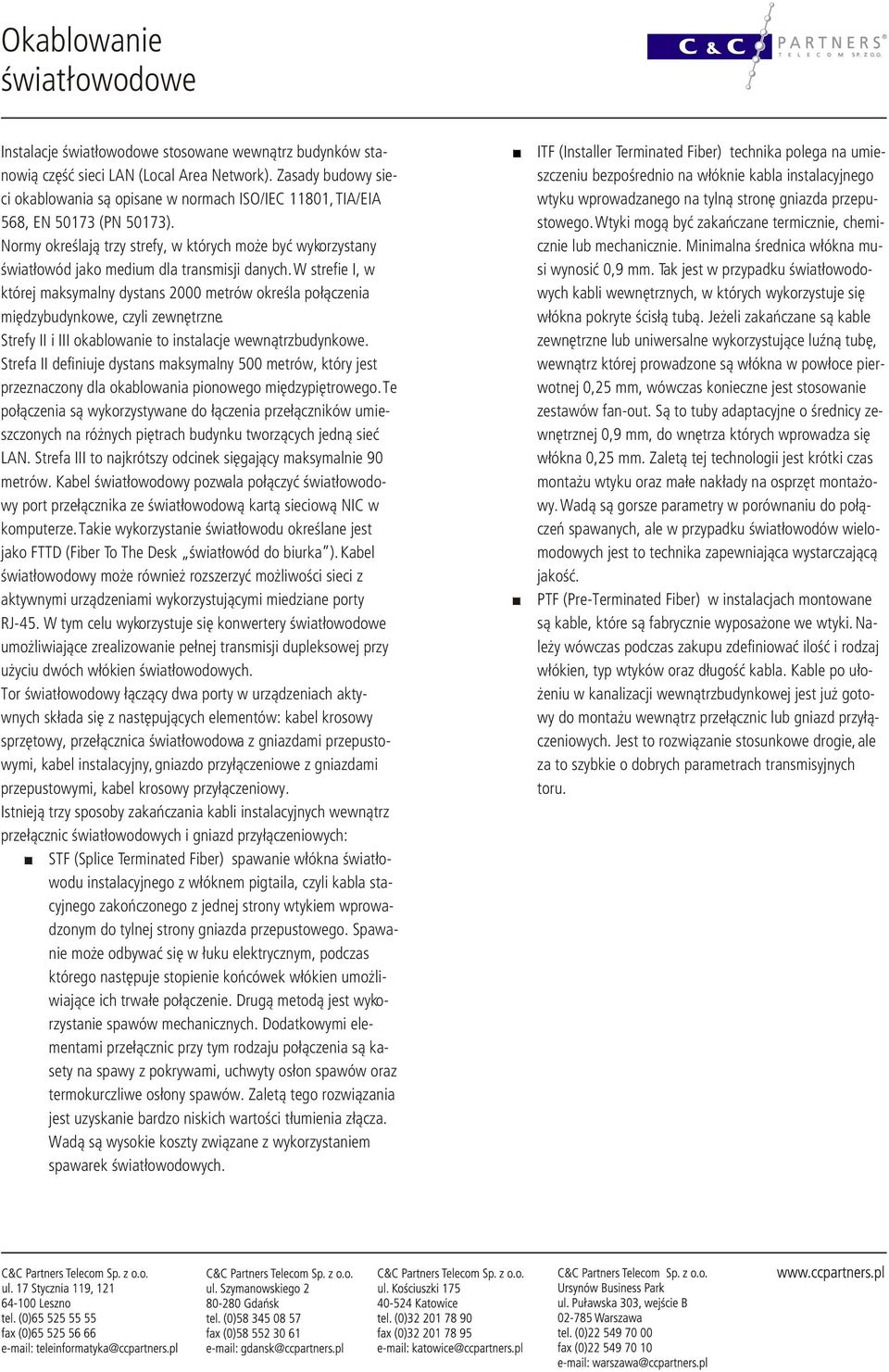

2 Instalacje stosowane wewn¹trz budynków stanowi¹ czêœæ sieci LAN (Local Area Network). Zasady budowy sieci okablowania s¹ opisane w normach ISO/IEC 11801, TIA/EIA 568, EN (PN 50173). Normy okreœlaj¹ trzy strefy, w których mo e byæ wykorzystany œwiat³owód jako medium dla transmisji danych. W strefie I, w której maksymalny dystans 2000 metrów okreœla po³¹czenia miêdzybudynkowe, czyli zewnêtrzne. Strefy II i III okablowanie to instalacje wewn¹trzbudynkowe. Strefa II definiuje dystans maksymalny 500 metrów, który jest przeznaczony dla okablowania pionowego miêdzypiêtrowego. Te po³¹czenia s¹ wykorzystywane do ³¹czenia prze³¹czników umieszczonych na ró nych piêtrach budynku tworz¹cych jedn¹ sieæ LAN. Strefa III to najkrótszy odcinek siêgaj¹cy maksymalnie 90 metrów. Kabel œwiat³owodowy pozwala po³¹czyæ œwiat³owodowy port prze³¹cznika ze œwiat³owodow¹ kart¹ sieciow¹ NIC w komputerze. Takie wykorzystanie œwiat³owodu okreœlane jest jako FTTD (Fiber To The Desk œwiat³owód do biurka ). Kabel œwiat³owodowy mo e równie rozszerzyæ mo liwoœci sieci z aktywnymi urz¹dzeniami wykorzystuj¹cymi miedziane porty RJ-45. W tym celu wykorzystuje siê konwertery umo liwiaj¹ce zrealizowanie pe³nej transmisji dupleksowej przy u yciu dwóch w³ókien œwiat³owodowych. Tor œwiat³owodowy ³¹cz¹cy dwa porty w urz¹dzeniach aktywnych sk³ada siê z nastêpuj¹cych elementów: kabel krosowy sprzêtowy, prze³¹cznica œwiat³owodowa z gniazdami przepustowymi, kabel instalacyjny, gniazdo przy³¹czeniowe z gniazdami przepustowymi, kabel krosowy przy³¹czeniowy. Istniej¹ trzy sposoby zakañczania kabli instalacyjnych wewn¹trz prze³¹cznic œwiat³owodowych i gniazd przy³¹czeniowych: STF (Splice Terminated Fiber) spawanie w³ókna œwiat³owodu instalacyjnego z w³óknem pigtaila, czyli kabla stacyjnego zakoñczonego z jednej strony wtykiem wprowadzonym do tylnej strony gniazda przepustowego. Spawanie mo e odbywaæ siê w ³uku elektrycznym, podczas którego nastêpuje stopienie koñcówek w³ókien umo liwiaj¹ce ich trwa³e po³¹czenie. Drug¹ metod¹ jest wykorzystanie spawów mechanicznych. Dodatkowymi elementami prze³¹cznic przy tym rodzaju po³¹czenia s¹ kasety na spawy z pokrywami, uchwyty os³on spawów oraz termokurczliwe os³ony spawów. Zalet¹ tego rozwi¹zania jest uzyskanie bardzo niskich wartoœci t³umienia z³¹cza. Wad¹ s¹ wysokie koszty zwi¹zane z wykorzystaniem spawarek œwiat³owodowych. ITF (Installer Terminated Fiber) technika polega na umieszczeniu bezpoœrednio na w³óknie kabla instalacyjnego wtyku wprowadzanego na tyln¹ stronê gniazda przepustowego. Wtyki mog¹ byæ zakañczane termicznie, chemicznie lub mechanicznie. Minimalna œrednica w³ókna musi wynosiæ 0,9 mm. Tak jest w przypadku œwiat³owodowych kabli wewnêtrznych, w których wykorzystuje siê w³ókna pokryte œcis³¹ tub¹. Je eli zakañczane s¹ kable zewnêtrzne lub uniwersalne wykorzystuj¹ce luÿn¹ tubê, wewn¹trz której prowadzone s¹ w³ókna w pow³oce pierwotnej 0,25 mm, wówczas konieczne jest stosowanie zestawów fan-out. S¹ to tuby adaptacyjne o œrednicy zewnêtrznej 0,9 mm, do wnêtrza których wprowadza siê w³ókna 0,25 mm. Zalet¹ tej technologii jest krótki czas monta u wtyku oraz ma³e nak³ady na osprzêt monta owy. Wad¹ s¹ gorsze parametry w porównaniu do po³¹czeñ spawanych, ale w przypadku œwiat³owodów wielomodowych jest to technika zapewniaj¹ca wystarczaj¹c¹ jakoœæ. PTF (Pre-Terminated Fiber) w instalacjach montowane s¹ kable, które s¹ fabrycznie wyposa one we wtyki. Nale y wówczas podczas zakupu zdefiniowaæ iloœæ i rodzaj w³ókien, typ wtyków oraz d³ugoœæ kabla. Kable po u³o- eniu w kanalizacji wewn¹trzbudynkowej jest ju gotowy do monta u wewn¹trz prze³¹cznic lub gniazd przy³¹czeniowych. Jest to rozwi¹zanie stosunkowe drogie, ale za to szybkie o dobrych parametrach transmisyjnych toru.

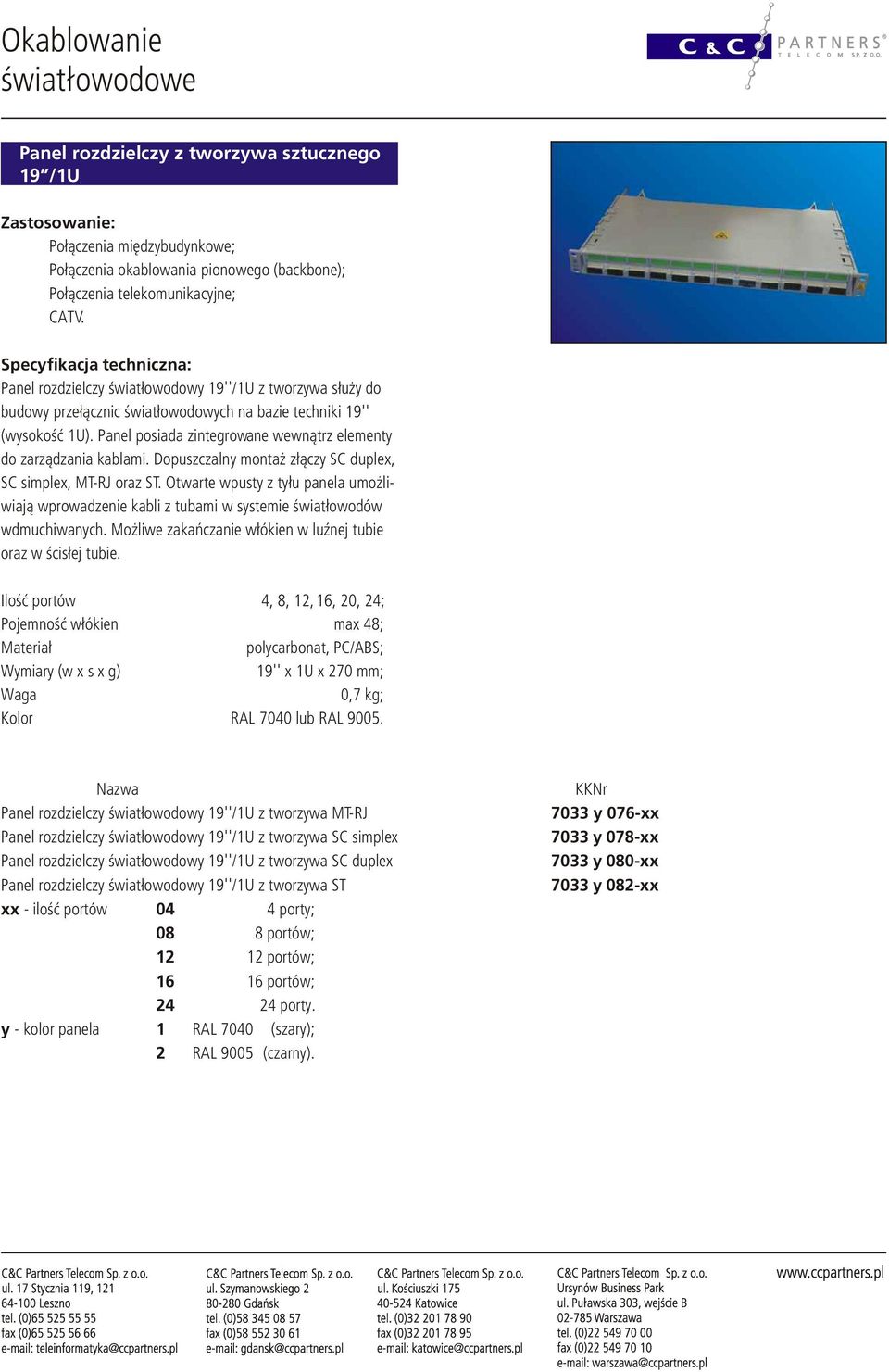

3 Panel rozdzielczy z tworzywa sztucznego 19 /1U Zastosowanie: Po³¹czenia miêdzybudynkowe; Po³¹czenia okablowania pionowego (backbone); Po³¹czenia telekomunikacyjne; CATV. Specyfikacja techniczna: Panel rozdzielczy œwiat³owodowy 19''/1U z tworzywa s³u y do budowy prze³¹cznic œwiat³owodowych na bazie techniki 19'' (wysokoœæ 1U). Panel posiada zintegrowane wewn¹trz elementy do zarz¹dzania kablami. Dopuszczalny monta z³¹czy SC duplex, SC simplex, MT-RJ oraz ST. Otwarte wpusty z ty³u panela umo liwiaj¹ wprowadzenie kabli z tubami w systemie œwiat³owodów wdmuchiwanych. Mo liwe zakañczanie w³ókien w luÿnej tubie oraz w œcis³ej tubie. Iloœæ portów 4, 8, 12, 16, 20, 24; Pojemnoœæ w³ókien max 48; Materia³ polycarbonat, PC/ABS; Wymiary (w x s x g) 19'' x 1U x 270 mm; Waga 0,7 kg; Kolor RAL 7040 lub RAL Panel rozdzielczy œwiat³owodowy 19''/1U z tworzywa MT-RJ Panel rozdzielczy œwiat³owodowy 19''/1U z tworzywa SC simplex Panel rozdzielczy œwiat³owodowy 19''/1U z tworzywa SC duplex Panel rozdzielczy œwiat³owodowy 19''/1U z tworzywa ST xx - iloœæ portów 04 4 porty; 08 8 portów; portów; portów; porty. y - kolor panela 1 RAL 7040 (szary); 2 RAL 9005 (czarny) y 076-xx 7033 y 078-xx 7033 y 080-xx 7033 y 082-xx

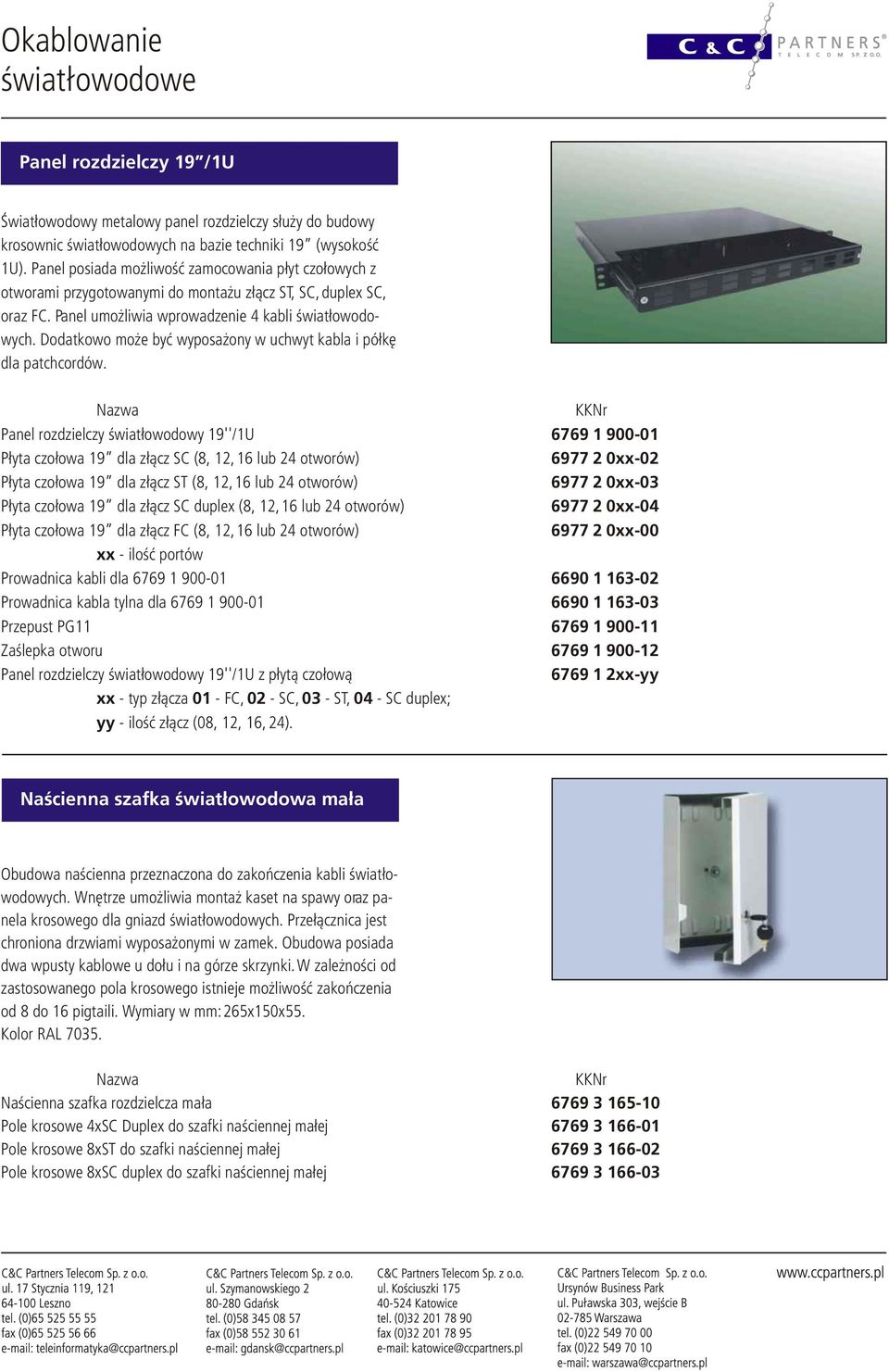

4 Panel rozdzielczy 19 /1U Œwiat³owodowy metalowy panel rozdzielczy s³u y do budowy krosownic œwiat³owodowych na bazie techniki 19 (wysokoœæ 1U). Panel posiada mo liwoœæ zamocowania p³yt czo³owych z otworami przygotowanymi do monta u z³¹cz ST, SC, duplex SC, oraz FC. Panel umo liwia wprowadzenie 4 kabli œwiat³owodowych. Dodatkowo mo e byæ wyposa ony w uchwyt kabla i pó³kê dla patchcordów. Panel rozdzielczy œwiat³owodowy 19''/1U P³yta czo³owa 19 dla z³¹cz SC (8, 12, 16 lub 24 otworów) xx-02 P³yta czo³owa 19 dla z³¹cz ST (8, 12, 16 lub 24 otworów) xx-03 P³yta czo³owa 19 dla z³¹cz SC duplex (8, 12, 16 lub 24 otworów) xx-04 P³yta czo³owa 19 dla z³¹cz FC (8, 12, 16 lub 24 otworów) xx-00 xx - iloœæ portów Prowadnica kabli dla Prowadnica kabla tylna dla Przepust PG Zaœlepka otworu Panel rozdzielczy œwiat³owodowy 19''/1U z p³yt¹ czo³ow¹ xx-yy xx - typ z³¹cza 01 - FC, 02 - SC, 03 - ST, 04 - SC duplex; yy - iloœæ z³¹cz (08, 12, 16, 24). Naœcienna szafka œwiat³owodowa ma³a Obudowa naœcienna przeznaczona do zakoñczenia kabli œwiat³owodowych. Wnêtrze umo liwia monta kaset na spawy oraz panela krosowego dla gniazd œwiat³owodowych. Prze³¹cznica jest chroniona drzwiami wyposa onymi w zamek. Obudowa posiada dwa wpusty kablowe u do³u i na górze skrzynki. W zale noœci od zastosowanego pola krosowego istnieje mo liwoœæ zakoñczenia od 8 do 16 pigtaili. Wymiary w mm: 265x150x55. Kolor RAL Naœcienna szafka rozdzielcza ma³a Pole krosowe 4xSC Duplex do szafki naœciennej ma³ej Pole krosowe 8xST do szafki naœciennej ma³ej Pole krosowe 8xSC duplex do szafki naœciennej ma³ej

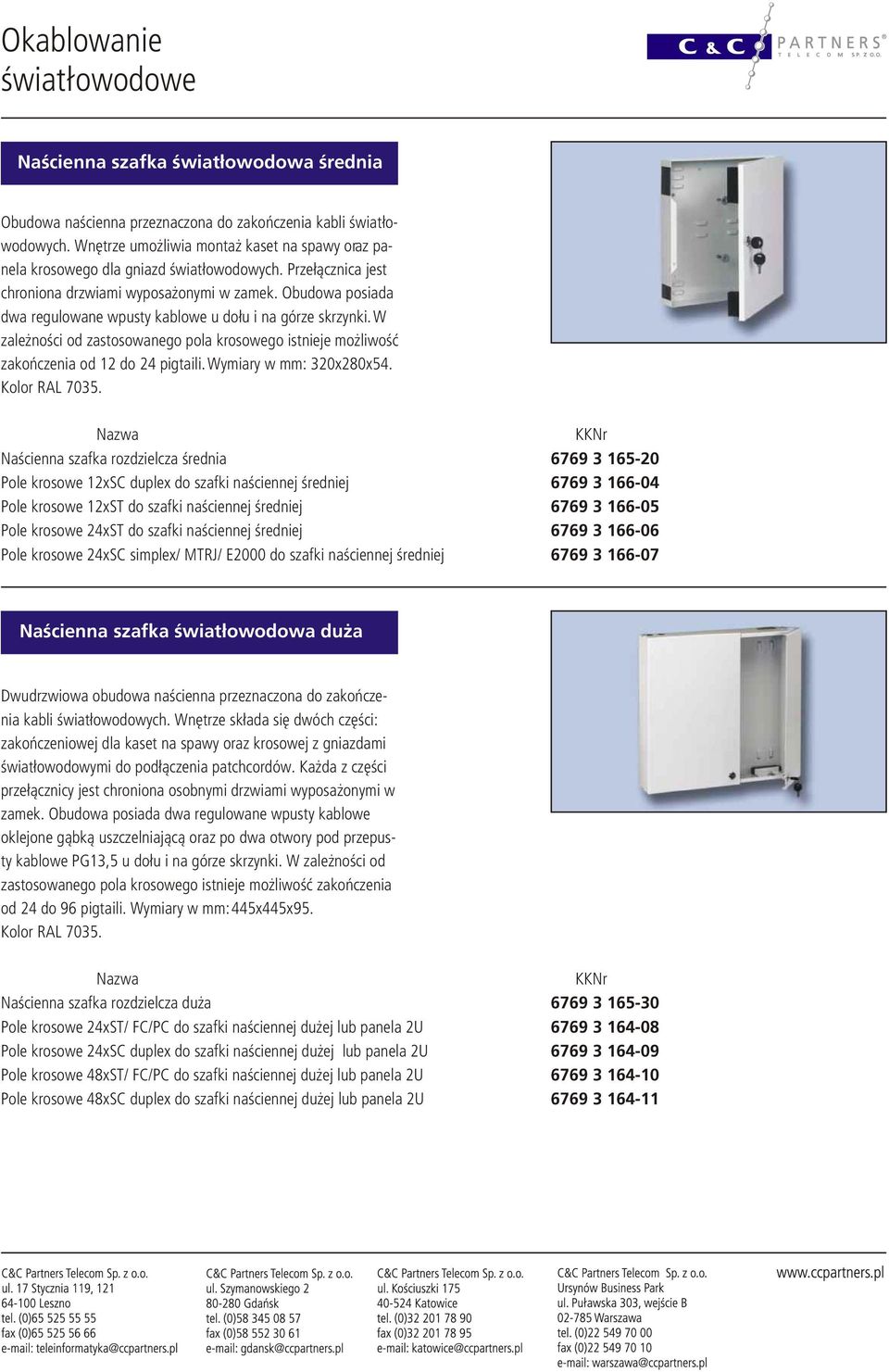

5 Naœcienna szafka œwiat³owodowa œrednia Obudowa naœcienna przeznaczona do zakoñczenia kabli œwiat³owodowych. Wnêtrze umo liwia monta kaset na spawy oraz panela krosowego dla gniazd œwiat³owodowych. Prze³¹cznica jest chroniona drzwiami wyposa onymi w zamek. Obudowa posiada dwa regulowane wpusty kablowe u do³u i na górze skrzynki. W zale noœci od zastosowanego pola krosowego istnieje mo liwoœæ zakoñczenia od 12 do 24 pigtaili. Wymiary w mm: 320x280x54. Kolor RAL Naœcienna szafka rozdzielcza œrednia Pole krosowe 12xSC duplex do szafki naœciennej œredniej Pole krosowe 12xST do szafki naœciennej œredniej Pole krosowe 24xST do szafki naœciennej œredniej Pole krosowe 24xSC simplex/ MTRJ/ E2000 do szafki naœciennej œredniej Naœcienna szafka œwiat³owodowa du a Dwudrzwiowa obudowa naœcienna przeznaczona do zakoñczenia kabli œwiat³owodowych. Wnêtrze sk³ada siê dwóch czêœci: zakoñczeniowej dla kaset na spawy oraz krosowej z gniazdami œwiat³owodowymi do pod³¹czenia patchcordów. Ka da z czêœci prze³¹cznicy jest chroniona osobnymi drzwiami wyposa onymi w zamek. Obudowa posiada dwa regulowane wpusty kablowe oklejone g¹bk¹ uszczelniaj¹c¹ oraz po dwa otwory pod przepusty kablowe PG13,5 u do³u i na górze skrzynki. W zale noœci od zastosowanego pola krosowego istnieje mo liwoœæ zakoñczenia od 24 do 96 pigtaili. Wymiary w mm: 445x445x95. Kolor RAL Naœcienna szafka rozdzielcza du a Pole krosowe 24xST/ FC/PC do szafki naœciennej du ej lub panela 2U Pole krosowe 24xSC duplex do szafki naœciennej du ej lub panela 2U Pole krosowe 48xST/ FC/PC do szafki naœciennej du ej lub panela 2U Pole krosowe 48xSC duplex do szafki naœciennej du ej lub panela 2U

6 Z³¹cze SC FrontClip Z³¹cze SC FrontClip jest rozwi¹zaniem opracowanym przez firmê KRONE. Jest to rozwi¹zanie, które posiada wszystkie zalety standardu SC, ale zosta³o rozszerzone o dodatkowe dwie cech: sposób mocowania FrontClip; opcjonalne zabezpieczenie laserowe. System mocowania FrontClip umo liwia szybki i prosty, beznarzêdziowy monta i demonta z³¹cz œwiat³owodowych w polu prze³¹cznicy. Element mocuj¹cy stanowi sprê ysta blaszka. Powoduje to bardzo dobre dopasowanie z³¹cza do otworów mocuj¹cych wykonanych z du ymi tolerancjami. Do monta u i demonta u z³¹cz nie jest potrzebny œrubokrêt, wykorzystywany do wkrêcania/wykrêcania œrub mocuj¹cych lub zwalniania tradycyjnych klipsów metalowych. Praca monta owa z wykorzystaniem z³¹cz œwiat³owodowych z systemem mocowania FrontClip jest szybka i bezpieczna. Dla zapewnienia bezpieczeñstwa osób obs³uguj¹cych prze³¹cznice optyczne wyposa one w z³¹cza SC FrontClip, istnieje mo liwoœæ opcjonalnego zamontowania do czo³a z³¹cza zabezpieczenia laserowego. Zastosowanie zabezpieczenia podnosi funkcjonalnoœæ ca³ego z³¹cza, przy jednoczesnej ochronie przed niewidzialnymi promieniami laserowymi. Zabezpieczenie mo e zostaæ zamontowane po stronie pigtaili oraz patchcordów. Jednak e ze wzglêdu na potrzebê cyklicznego czyszczenia tulei centruj¹cej wystarczaj¹cym jest monta zabezpieczenia laserowego po stronie patchcordów. W przeciwieñstwie do innych z³¹cz wyposa onych w zabezpieczenie laserowe po obu stronach, zaproponowane rozwi¹zanie zapewnia usuniêcie zanieczyszczeñ z wnêtrza tulei bez koniecznoœci odchylania zabezpieczenia po stronie pigtaili. Wa n¹ zalet¹ proponowanego rozwi¹zania jest to, i monta zabezpieczeñ laserowych jest opcjonalny. Koszt z³¹cza SC FrontClip, w pe³ni wyposa onego w zabezpieczenia laserowe, jest zdecydowanie ni szy od innych rozwi¹zañ posiadaj¹cych tego typu funkcjonalnoœæ na przyk³ad E2000.

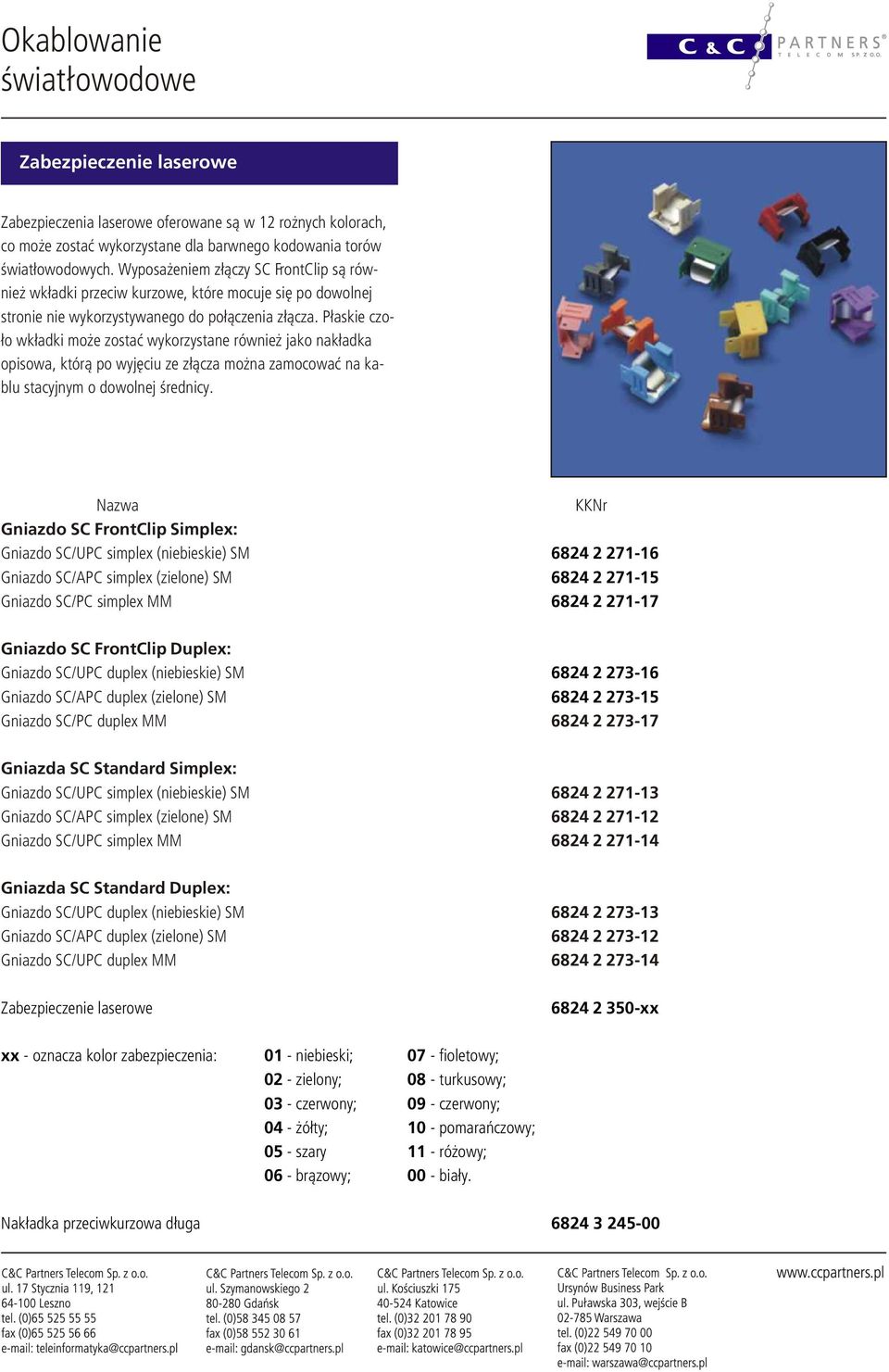

7 Zabezpieczenie laserowe Zabezpieczenia laserowe oferowane s¹ w 12 ro nych kolorach, co mo e zostaæ wykorzystane dla barwnego kodowania torów œwiat³owodowych. Wyposa eniem z³¹czy SC FrontClip s¹ równie wk³adki przeciw kurzowe, które mocuje siê po dowolnej stronie nie wykorzystywanego do po³¹czenia z³¹cza. P³askie czo- ³o wk³adki mo e zostaæ wykorzystane równie jako nak³adka opisowa, któr¹ po wyjêciu ze z³¹cza mo na zamocowaæ na kablu stacyjnym o dowolnej œrednicy. Gniazdo SC FrontClip Simplex: Gniazdo SC/UPC simplex (niebieskie) SM Gniazdo SC/APC simplex (zielone) SM Gniazdo SC/PC simplex MM Gniazdo SC FrontClip Duplex: Gniazdo SC/UPC duplex (niebieskie) SM Gniazdo SC/APC duplex (zielone) SM Gniazdo SC/PC duplex MM Gniazda SC Standard Simplex: Gniazdo SC/UPC simplex (niebieskie) SM Gniazdo SC/APC simplex (zielone) SM Gniazdo SC/UPC simplex MM Gniazda SC Standard Duplex: Gniazdo SC/UPC duplex (niebieskie) SM Gniazdo SC/APC duplex (zielone) SM Gniazdo SC/UPC duplex MM Zabezpieczenie laserowe xx xx - oznacza kolor zabezpieczenia: 01 - niebieski; 07 - fioletowy; 02 - zielony; 08 - turkusowy; 03 - czerwony; 09 - czerwony; 04 - ó³ty; 10 - pomarañczowy; 05 - szary 11 - ró owy; 06 - br¹zowy; 00 - bia³y. Nak³adka przeciwkurzowa d³uga

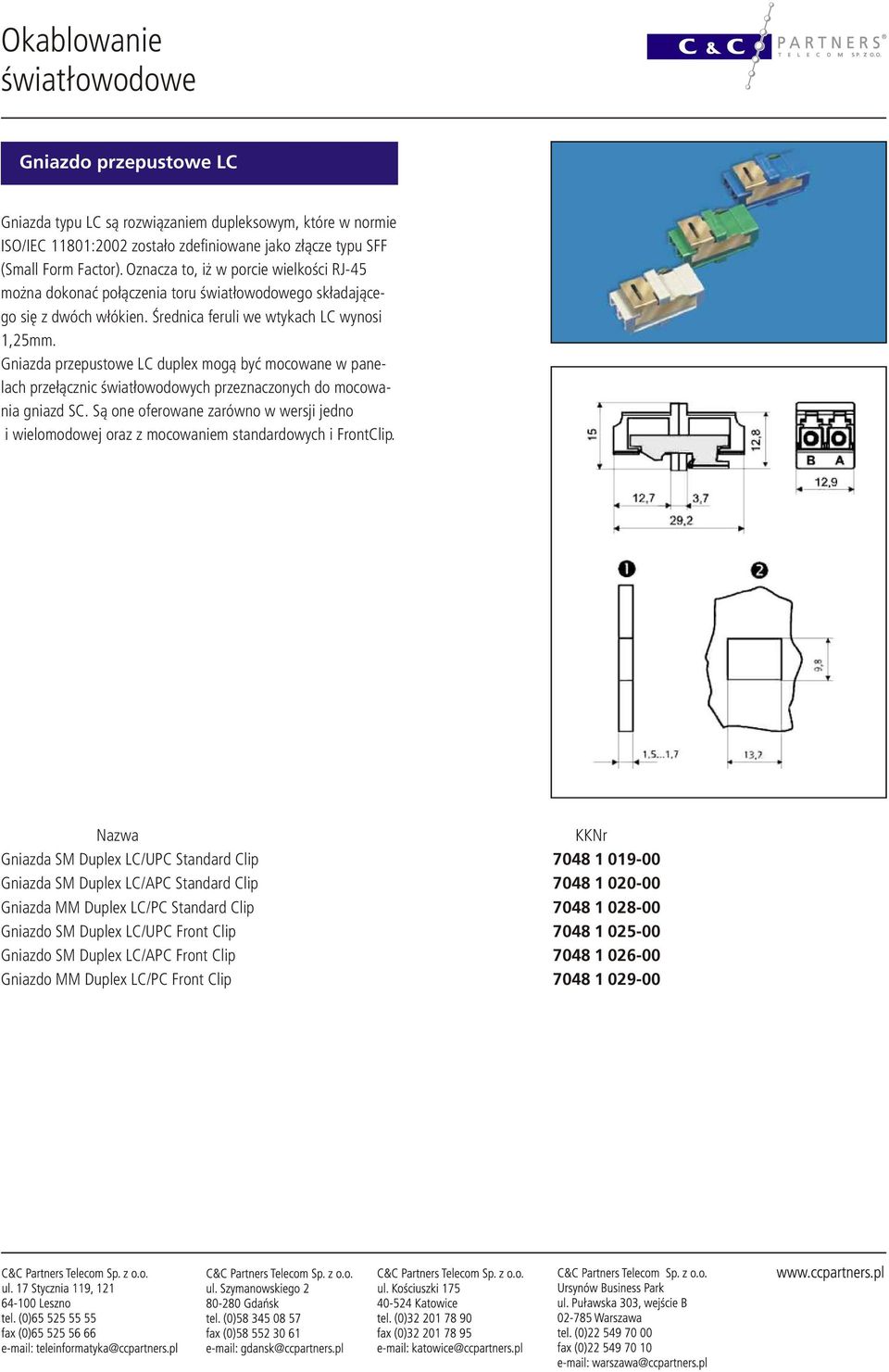

8 Gniazdo przepustowe LC Gniazda typu LC s¹ rozwi¹zaniem dupleksowym, które w normie ISO/IEC 11801:2002 zosta³o zdefiniowane jako z³¹cze typu SFF (Small Form Factor). Oznacza to, i w porcie wielkoœci RJ-45 mo na dokonaæ po³¹czenia toru go sk³adaj¹cego siê z dwóch w³ókien. Œrednica feruli we wtykach LC wynosi 1,25mm. Gniazda przepustowe LC duplex mog¹ byæ mocowane w panelach prze³¹cznic œwiat³owodowych przeznaczonych do mocowania gniazd SC. S¹ one oferowane zarówno w wersji jedno i wielomodowej oraz z mocowaniem standardowych i FrontClip. Gniazda SM Duplex LC/UPC Standard Clip Gniazda SM Duplex LC/APC Standard Clip Gniazda MM Duplex LC/PC Standard Clip Gniazdo SM Duplex LC/UPC Front Clip Gniazdo SM Duplex LC/APC Front Clip Gniazdo MM Duplex LC/PC Front Clip

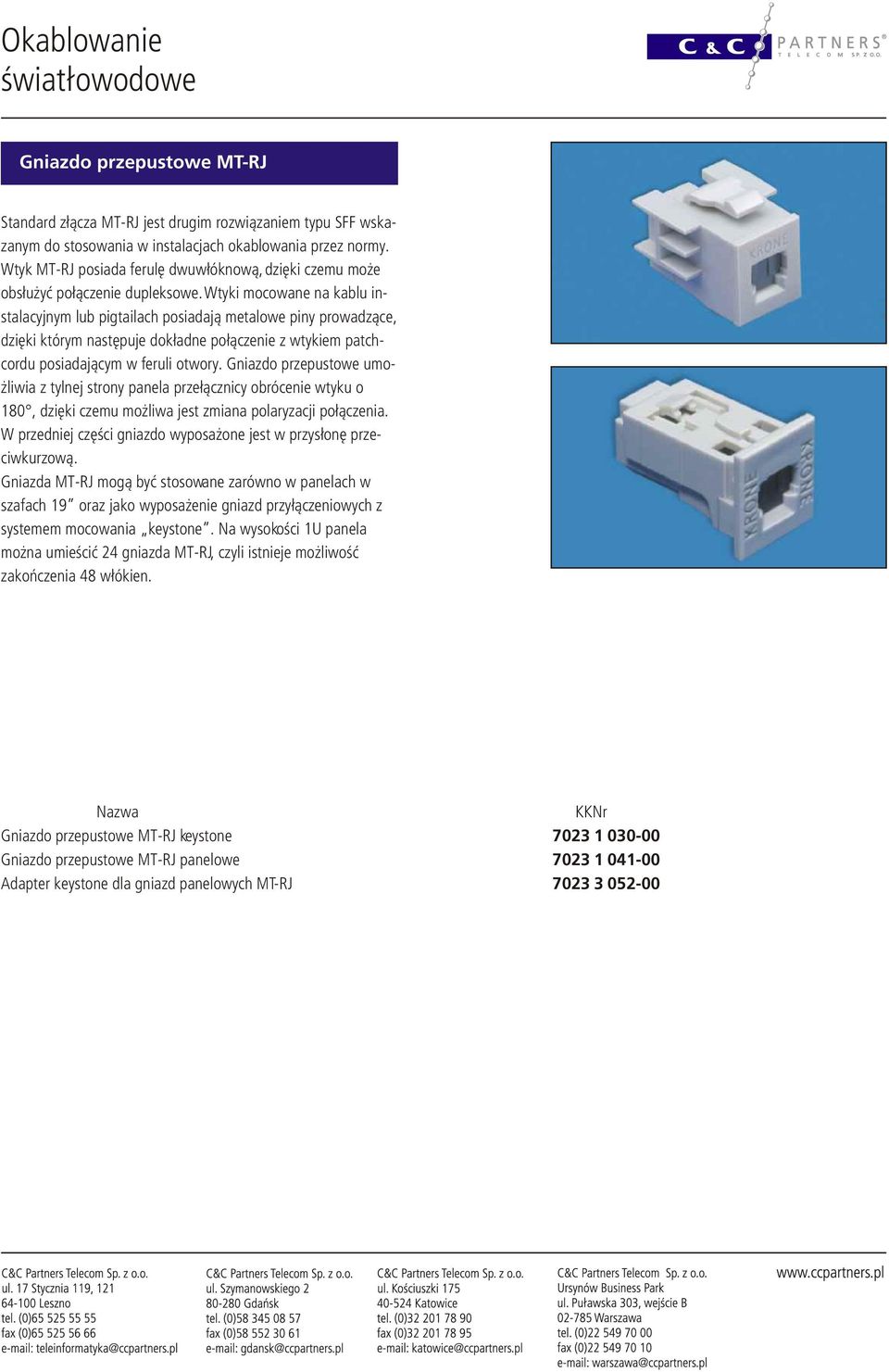

9 Gniazdo przepustowe MT-RJ Standard z³¹cza MT-RJ jest drugim rozwi¹zaniem typu SFF wskazanym do stosowania w instalacjach okablowania przez normy. Wtyk MT-RJ posiada ferulê dwuw³óknow¹, dziêki czemu mo e obs³u yæ po³¹czenie dupleksowe. Wtyki mocowane na kablu instalacyjnym lub pigtailach posiadaj¹ metalowe piny prowadz¹ce, dziêki którym nastêpuje dok³adne po³¹czenie z wtykiem patchcordu posiadaj¹cym w feruli otwory. Gniazdo przepustowe umo- liwia z tylnej strony panela prze³¹cznicy obrócenie wtyku o 180, dziêki czemu mo liwa jest zmiana polaryzacji po³¹czenia. W przedniej czêœci gniazdo wyposa one jest w przys³onê przeciwkurzow¹. Gniazda MT-RJ mog¹ byæ stosowane zarówno w panelach w szafach 19 oraz jako wyposa enie gniazd przy³¹czeniowych z systemem mocowania keystone. Na wysokoœci 1U panela mo na umieœciæ 24 gniazda MT-RJ, czyli istnieje mo liwoœæ zakoñczenia 48 w³ókien. Gniazdo przepustowe MT-RJ keystone Gniazdo przepustowe MT-RJ panelowe Adapter keystone dla gniazd panelowych MT-RJ

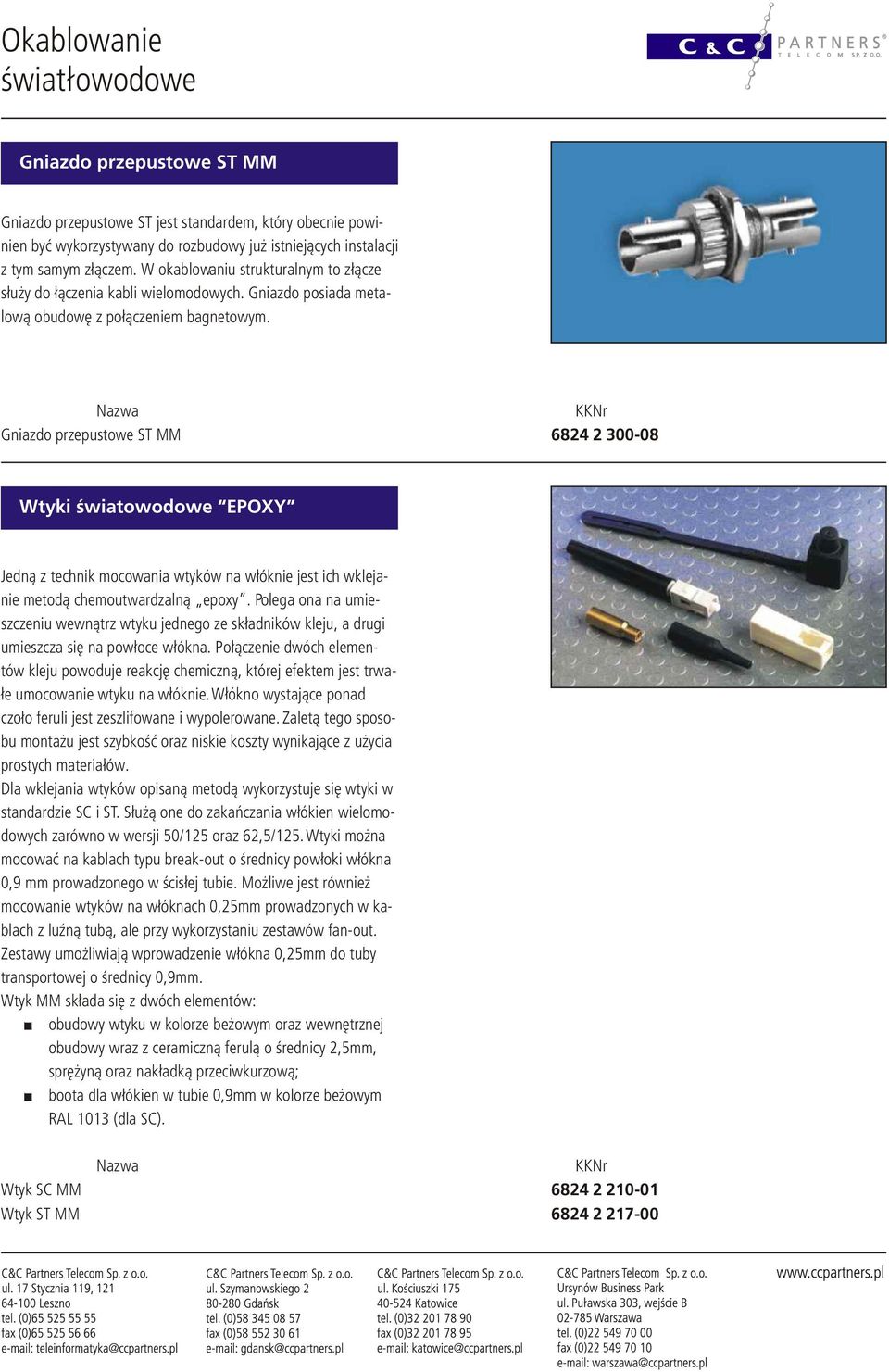

10 Gniazdo przepustowe ST MM Gniazdo przepustowe ST jest standardem, który obecnie powinien byæ wykorzystywany do rozbudowy ju istniej¹cych instalacji z tym samym z³¹czem. W okablowaniu strukturalnym to z³¹cze s³u y do ³¹czenia kabli wielomodowych. Gniazdo posiada metalow¹ obudowê z po³¹czeniem bagnetowym. Gniazdo przepustowe ST MM Wtyki œwiatowodowe EPOXY Jedn¹ z technik mocowania wtyków na w³óknie jest ich wklejanie metod¹ chemoutwardzaln¹ epoxy. Polega ona na umieszczeniu wewn¹trz wtyku jednego ze sk³adników kleju, a drugi umieszcza siê na pow³oce w³ókna. Po³¹czenie dwóch elementów kleju powoduje reakcjê chemiczn¹, której efektem jest trwa- ³e umocowanie wtyku na w³óknie. W³ókno wystaj¹ce ponad czo³o feruli jest zeszlifowane i wypolerowane. Zalet¹ tego sposobu monta u jest szybkoœæ oraz niskie koszty wynikaj¹ce z u ycia prostych materia³ów. Dla wklejania wtyków opisan¹ metod¹ wykorzystuje siê wtyki w standardzie SC i ST. S³u ¹ one do zakañczania w³ókien wielomodowych zarówno w wersji 50/125 oraz 62,5/125. Wtyki mo na mocowaæ na kablach typu break-out o œrednicy pow³oki w³ókna 0,9 mm prowadzonego w œcis³ej tubie. Mo liwe jest równie mocowanie wtyków na w³óknach 0,25mm prowadzonych w kablach z luÿn¹ tub¹, ale przy wykorzystaniu zestawów fan-out. Zestawy umo liwiaj¹ wprowadzenie w³ókna 0,25mm do tuby transportowej o œrednicy 0,9mm. Wtyk MM sk³ada siê z dwóch elementów: obudowy wtyku w kolorze be owym oraz wewnêtrznej obudowy wraz z ceramiczn¹ ferul¹ o œrednicy 2,5mm, sprê yn¹ oraz nak³adk¹ przeciwkurzow¹; boota dla w³ókien w tubie 0,9mm w kolorze be owym RAL 1013 (dla SC). Wtyk SC MM Wtyk ST MM

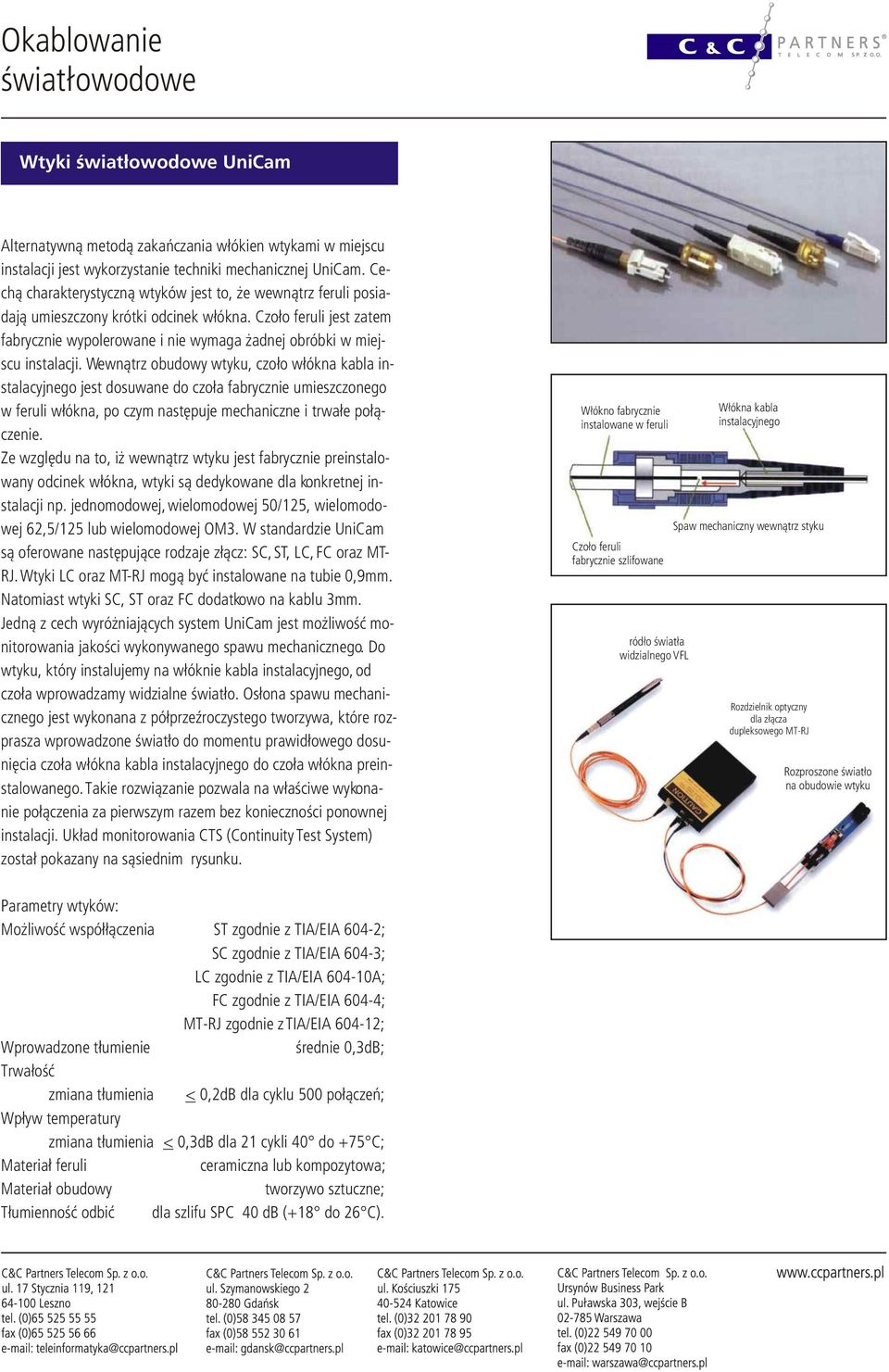

11 Wtyki UniCam Alternatywn¹ metod¹ zakañczania w³ókien wtykami w miejscu instalacji jest wykorzystanie techniki mechanicznej UniCam. Cech¹ charakterystyczn¹ wtyków jest to, e wewn¹trz feruli posiadaj¹ umieszczony krótki odcinek w³ókna. Czo³o feruli jest zatem fabrycznie wypolerowane i nie wymaga adnej obróbki w miejscu instalacji. Wewn¹trz obudowy wtyku, czo³o w³ókna kabla instalacyjnego jest dosuwane do czo³a fabrycznie umieszczonego w feruli w³ókna, po czym nastêpuje mechaniczne i trwa³e po³¹czenie. Ze wzglêdu na to, i wewn¹trz wtyku jest fabrycznie preinstalowany odcinek w³ókna, wtyki s¹ dedykowane dla konkretnej instalacji np. jednomodowej, wielomodowej 50/125, wielomodowej 62,5/125 lub wielomodowej OM3. W standardzie UniCam s¹ oferowane nastêpuj¹ce rodzaje z³¹cz: SC, ST, LC, FC oraz MT- RJ. Wtyki LC oraz MT-RJ mog¹ byæ instalowane na tubie 0,9mm. Natomiast wtyki SC, ST oraz FC dodatkowo na kablu 3mm. Jedn¹ z cech wyró niaj¹cych system UniCam jest mo liwoœæ monitorowania jakoœci wykonywanego spawu mechanicznego. Do wtyku, który instalujemy na w³óknie kabla instalacyjnego, od czo³a wprowadzamy widzialne œwiat³o. Os³ona spawu mechanicznego jest wykonana z pó³przeÿroczystego tworzywa, które rozprasza wprowadzone œwiat³o do momentu prawid³owego dosuniêcia czo³a w³ókna kabla instalacyjnego do czo³a w³ókna preinstalowanego. Takie rozwi¹zanie pozwala na w³aœciwe wykonanie po³¹czenia za pierwszym razem bez koniecznoœci ponownej instalacji. Uk³ad monitorowania CTS (Continuity Test System) zosta³ pokazany na s¹siednim rysunku. W³ókno fabrycznie instalowane w feruli Czo³o feruli fabrycznie szlifowane ród³o œwiat³a widzialnego VFL W³ókna kabla instalacyjnego Spaw mechaniczny wewn¹trz styku Rozdzielnik optyczny dla z³¹cza dupleksowego MT-RJ Rozproszone œwiat³o na obudowie wtyku Parametry wtyków: Mo liwoœæ wspó³³¹czenia ST zgodnie z TIA/EIA 604-2; SC zgodnie z TIA/EIA 604-3; LC zgodnie z TIA/EIA A; FC zgodnie z TIA/EIA 604-4; MT-RJ zgodnie z TIA/EIA ; Wprowadzone t³umienie œrednie 0,3dB; Trwa³oœæ zmiana t³umienia < 0,2dB dla cyklu 500 po³¹czeñ; Wp³yw temperatury zmiana t³umienia < 0,3dB dla 21 cykli 40 do +75 C; Materia³ feruli ceramiczna lub kompozytowa; Materia³ obudowy tworzywo sztuczne; T³umiennoœæ odbiæ dla szlifu SPC 40 db (+18 do 26 C).

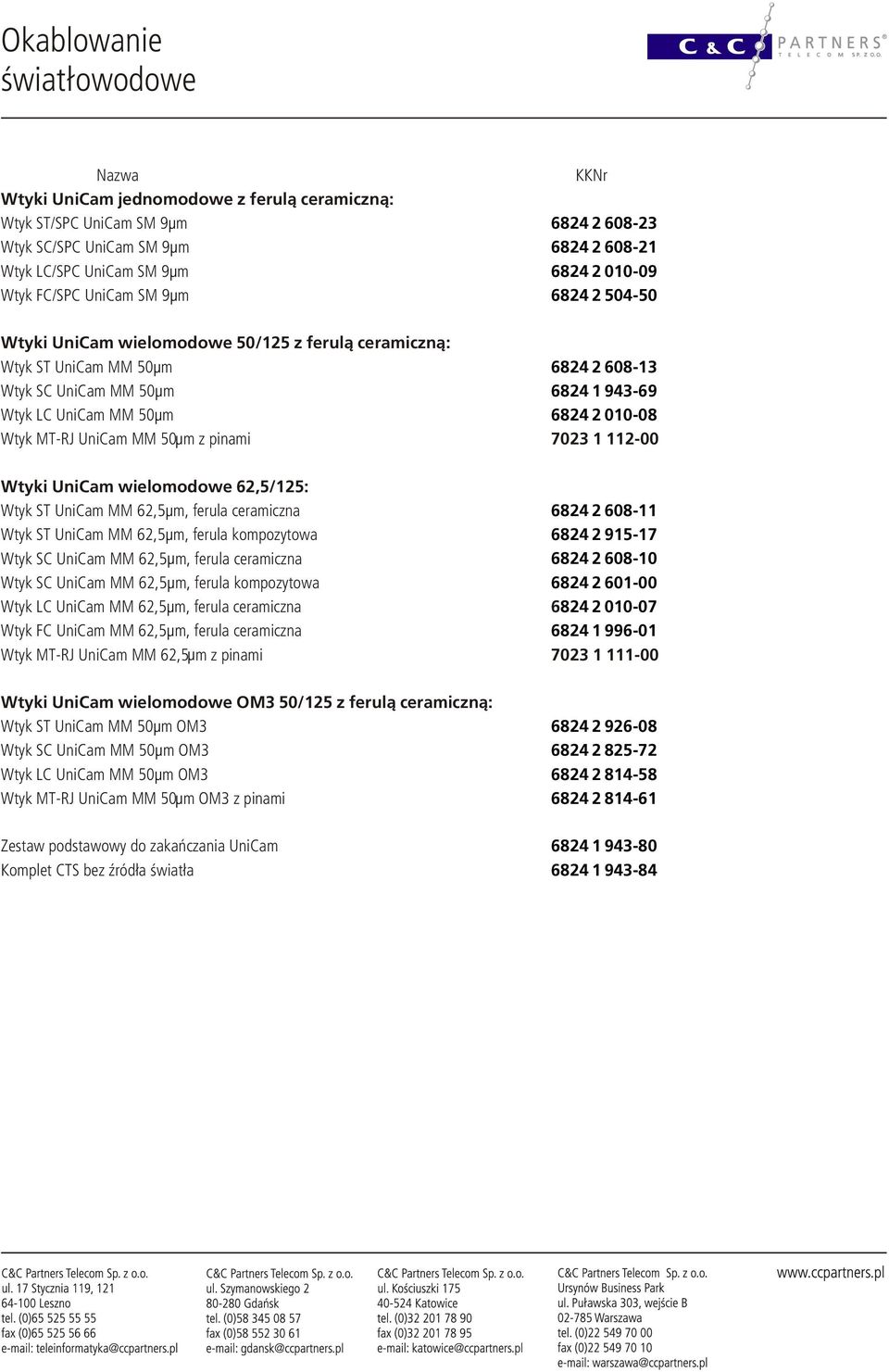

12 Wtyki UniCam jednomodowe z ferul¹ ceramiczn¹: Wtyk ST/SPC UniCam SM 9µ m Wtyk SC/SPC UniCam SM 9µ m Wtyk LC/SPC UniCam SM 9µ m Wtyk FC/SPC UniCam SM 9µ m Wtyki UniCam wielomodowe 50/125 z ferul¹ ceramiczn¹: Wtyk ST UniCam MM 50µ m Wtyk SC UniCam MM 50µ m Wtyk LC UniCam MM 50µ m Wtyk MT-RJ UniCam MM 50µ m z pinami Wtyki UniCam wielomodowe 62,5/125: Wtyk ST UniCam MM 62,5µ m, ferula ceramiczna Wtyk ST UniCam MM 62,5µ m, ferula kompozytowa Wtyk SC UniCam MM 62,5µ m, ferula ceramiczna Wtyk SC UniCam MM 62,5µ m, ferula kompozytowa Wtyk LC UniCam MM 62,5µ m, ferula ceramiczna Wtyk FC UniCam MM 62,5µ m, ferula ceramiczna Wtyk MT-RJ UniCam MM 62,5µ m z pinami Wtyki UniCam wielomodowe OM3 50/125 z ferul¹ ceramiczn¹: Wtyk ST UniCam MM 50µ m OM Wtyk SC UniCam MM 50µ m OM Wtyk LC UniCam MM 50µ m OM Wtyk MT-RJ UniCam MM 50µ m OM3 z pinami Zestaw podstawowy do zakañczania UniCam Komplet CTS bez Ÿród³a œwiat³a

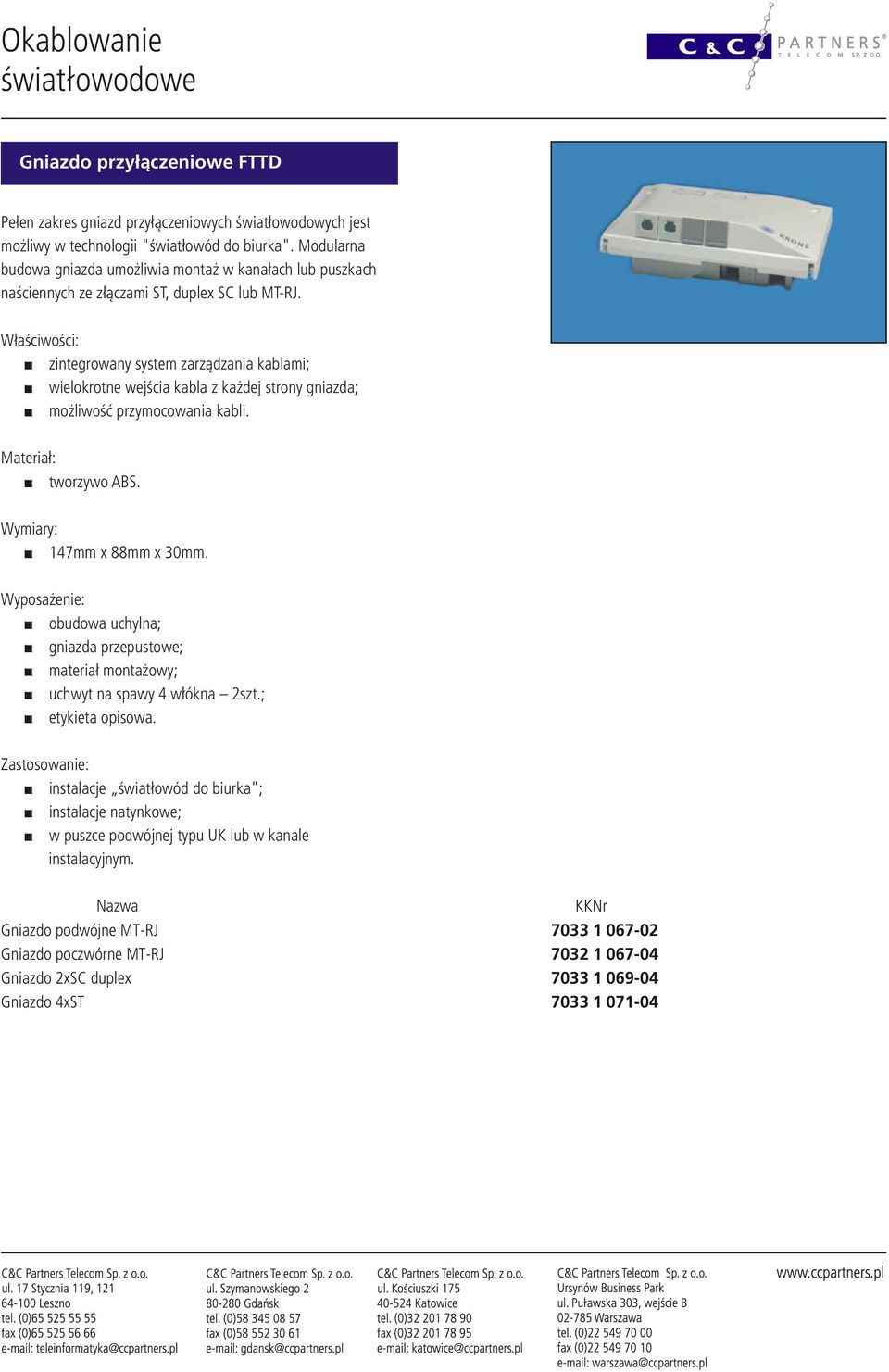

13 Gniazdo przy³¹czeniowe FTTD Pe³en zakres gniazd przy³¹czeniowych œwiat³owodowych jest mo liwy w technologii "œwiat³owód do biurka". Modularna budowa gniazda umo liwia monta w kana³ach lub puszkach naœciennych ze z³¹czami ST, duplex SC lub MT-RJ. W³aœciwoœci: zintegrowany system zarz¹dzania kablami; wielokrotne wejœcia kabla z ka dej strony gniazda; mo liwoœæ przymocowania kabli. Materia³: tworzywo ABS. Wymiary: 147mm x 88mm x 30mm. Wyposa enie: obudowa uchylna; gniazda przepustowe; materia³ monta owy; uchwyt na spawy 4 w³ókna 2szt.; etykieta opisowa. Zastosowanie: instalacje œwiat³owód do biurka"; instalacje natynkowe; w puszce podwójnej typu UK lub w kanale instalacyjnym. Gniazdo podwójne MT-RJ Gniazdo poczwórne MT-RJ Gniazdo 2xSC duplex Gniazdo 4xST

14 Gniazdo przy³¹czeniowe 45x45 Gniazdo sk³ada siê z adaptera 45x45 mm do modu³ów keystone oraz ramki i elementów do monta u natynkowego lub na kanale elektroinstalacyjnym. Sposób mocowania keystone umo liwia monta gniazda przepustowego MT-RJ dupleksowego o numerze katalogowym lub LC z wykorzystaniem dodatkowego adaptera. W przypadku monta u na kanale gniazdo w tylnej czêœci mo e zostaæ dodatkowo wyposa one w element zapasu kabla instalacyjnego. Adapter k¹towe 45x45 keystone Element zapasu kabla go FTTD Adapter keystone dla gniazd LC Ramka 2-modu³owa Mocowanie 2-modu³owe do kana³ów elektroinstalacyjnych Komplet natynkowy 2-modu³owy (ramka + suport + puszka natynkowa)

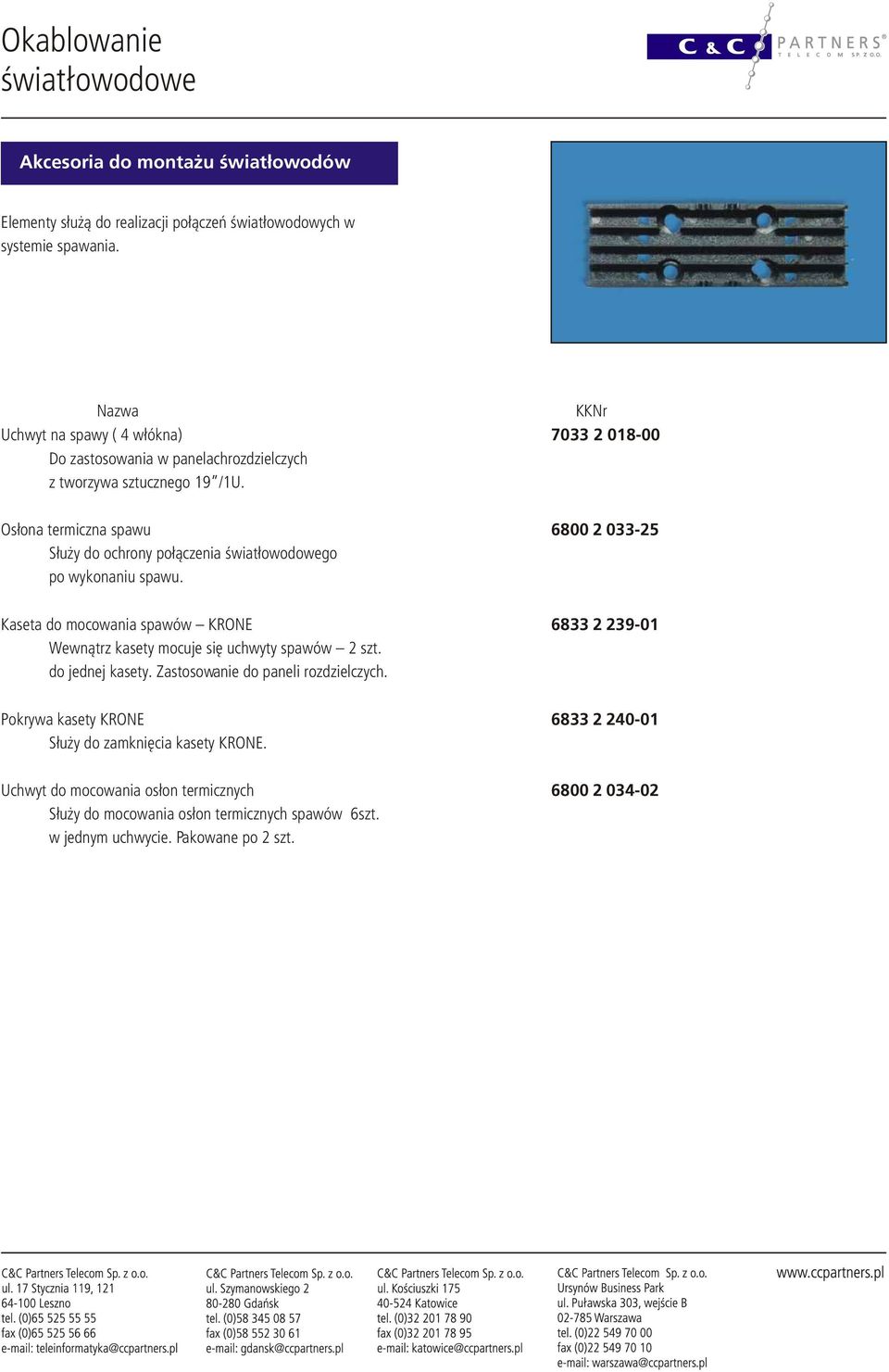

15 Akcesoria do monta u œwiat³owodów Elementy s³u ¹ do realizacji po³¹czeñ œwiat³owodowych w systemie spawania. Uchwyt na spawy ( 4 w³ókna) Do zastosowania w panelachrozdzielczych z tworzywa sztucznego 19 /1U. Os³ona termiczna spawu S³u y do ochrony po³¹czenia go po wykonaniu spawu. Kaseta do mocowania spawów KRONE Wewn¹trz kasety mocuje siê uchwyty spawów 2 szt. do jednej kasety. Zastosowanie do paneli rozdzielczych. Pokrywa kasety KRONE S³u y do zamkniêcia kasety KRONE. Uchwyt do mocowania os³on termicznych S³u y do mocowania os³on termicznych spawów 6szt. w jednym uchwycie. Pakowane po 2 szt.

16 Zestaw fan-out Zestawy zakoñczeniowe fan-out dla kabli œwiatlowodowych s¹ wykorzystywane dla zakañczania wtykami w³ókien wielomodowych prowadzonych we wspólnej luÿnej tubie. Wówczas w³ókna o œrednicy zewnêtrznej 0,25 mm wprowadzone s¹ do tuby adaptacyjnej o œrednicy zewnêtrznej 0,9 mm, co u- mo liwia monta wtyków œwiat³owodowych SC, ST, MT-RJ, LC. W sk³ad kompletu wchodz¹ tuby adaptacyjne dla w³ókien, dwuelementowa obudowa do mocowania tuby kabla go, taœma klej¹ca dwustronna do monta u zestawu wewn¹trz prze³¹cznicy j. Zestawy fan-out oferowane s¹ w kompletach dla zakoñczenia jednej strony tuby kabla go wyposa onej w 4, 6, 8 lub 12 w³ókien. D³ugoœæ tuby adaptacyjnej dla jednego w³ókna w zestawie standardowym wynosi 1metr. Zarówno tuby adaptacyjne oraz obudowa mocuj¹ca wykonana jest z materia³u o stopniu palnoœci UL 94 V0. Tuby adaptacyjne zapewniaj¹ minimalny promieñ giêcia w³ókien 30mm. Dodatkow¹ zalet¹ instalacyjn¹ obudów jest mo liwoœæ ich monta u jedna na drugiej. Zestaw fan-out dla jednostronnego zakoñczenia kabla 4-w³óknowego Zestaw fan-out dla jednostronnego zakoñczenia kabla 6-w³óknowego Zestaw fan-out dla jednostronnego zakoñczenia kabla 8-w³óknowego Zestaw fan-out dla jednostronnego zakoñczenia kabla 12-w³óknowego

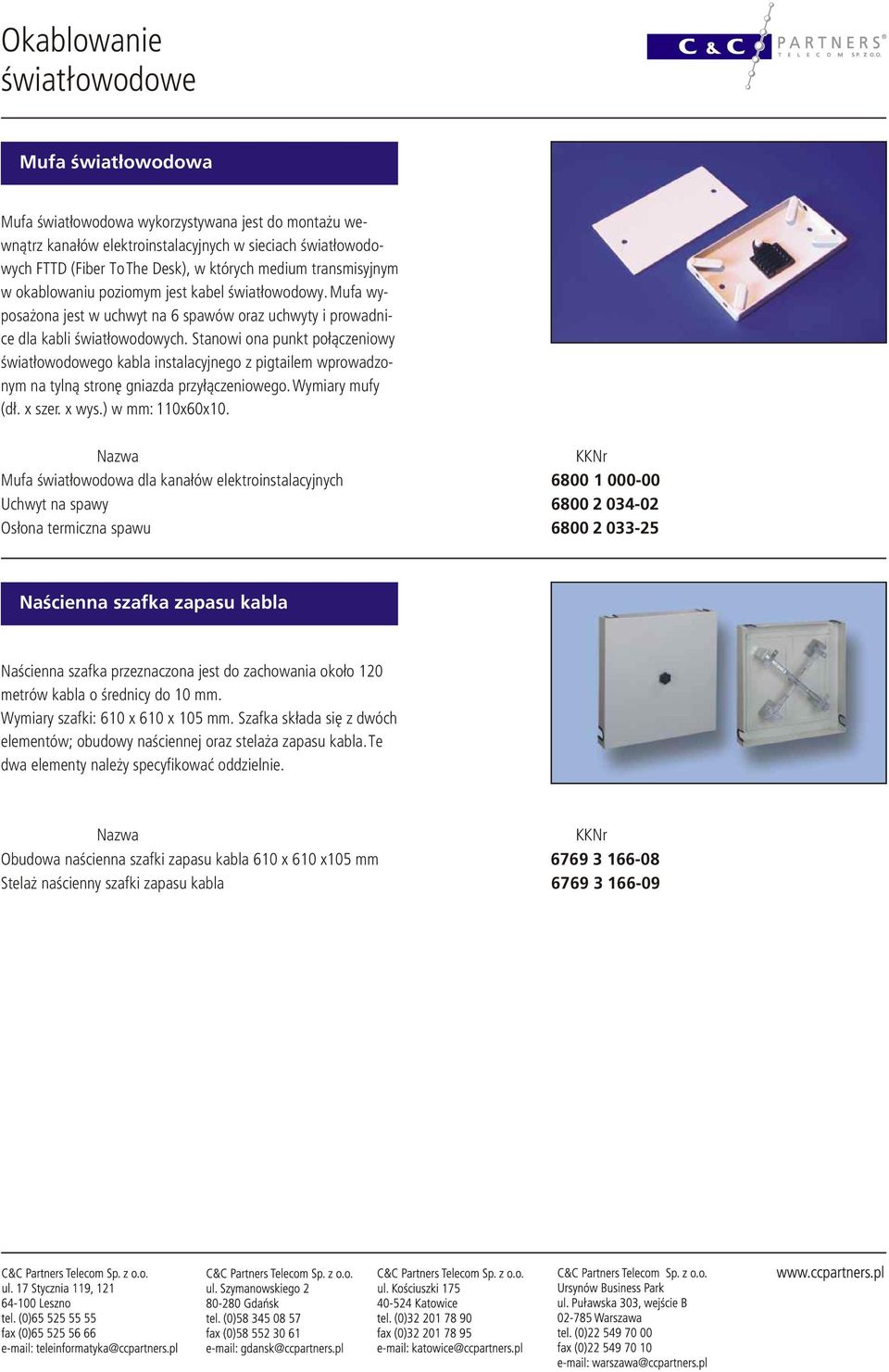

17 Mufa œwiat³owodowa Mufa œwiat³owodowa wykorzystywana jest do monta u wewn¹trz kana³ów elektroinstalacyjnych w sieciach œwiat³owodowych FTTD (Fiber To The Desk), w których medium transmisyjnym w okablowaniu poziomym jest kabel œwiat³owodowy. Mufa wyposa ona jest w uchwyt na 6 spawów oraz uchwyty i prowadnice dla kabli œwiat³owodowych. Stanowi ona punkt po³¹czeniowy go kabla instalacyjnego z pigtailem wprowadzonym na tyln¹ stronê gniazda przy³¹czeniowego. Wymiary mufy (d³. x szer. x wys.) w mm: 110x60x10. Mufa œwiat³owodowa dla kana³ów elektroinstalacyjnych Uchwyt na spawy Os³ona termiczna spawu Naœcienna szafka zapasu kabla Naœcienna szafka przeznaczona jest do zachowania oko³o 120 metrów kabla o œrednicy do 10 mm. Wymiary szafki: 610 x 610 x 105 mm. Szafka sk³ada siê z dwóch elementów; obudowy naœciennej oraz stela a zapasu kabla. Te dwa elementy nale y specyfikowaæ oddzielnie. Obudowa naœcienna szafki zapasu kabla 610 x 610 x105 mm Stela naœcienny szafki zapasu kabla

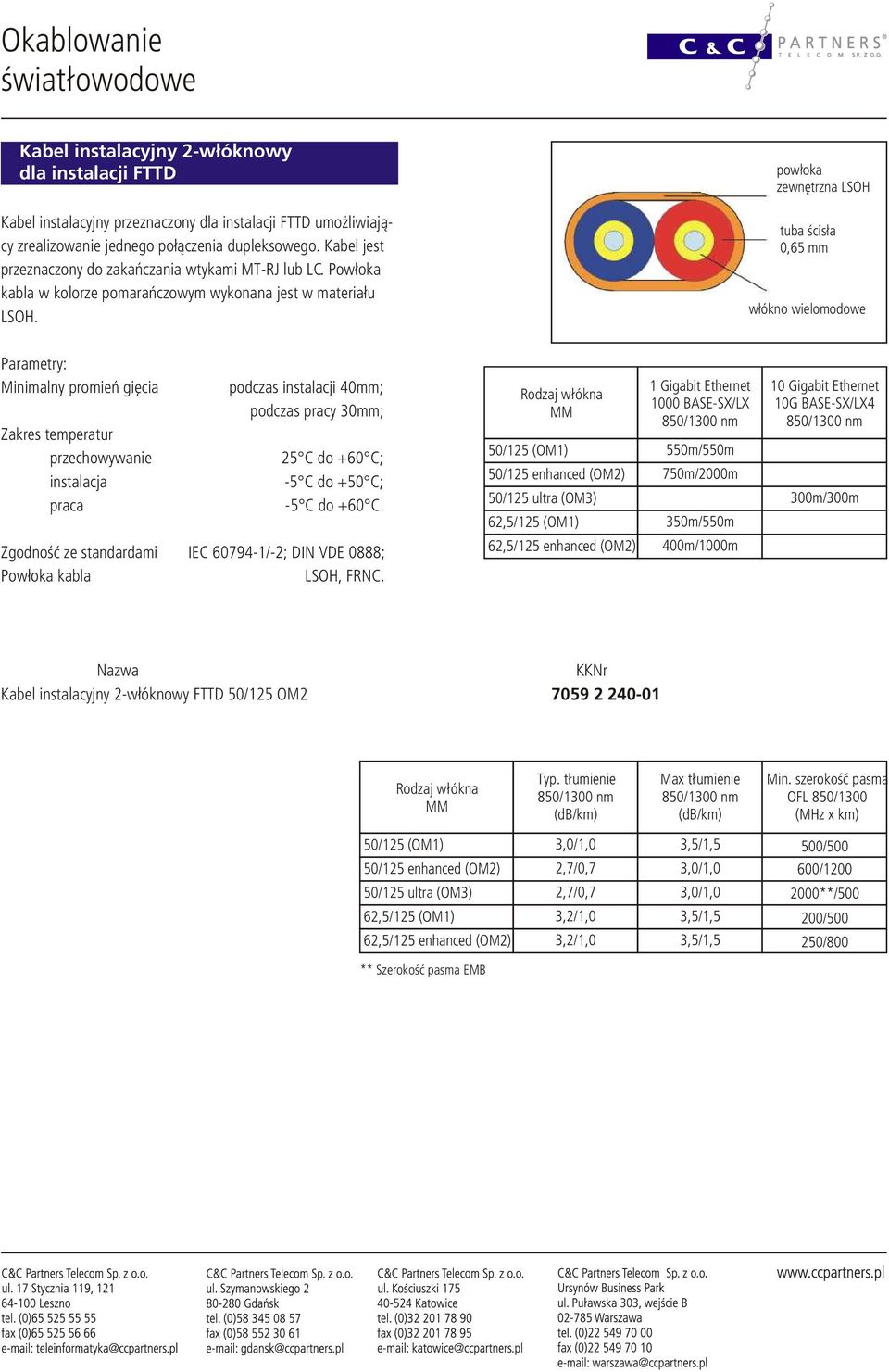

18 Kabel instalacyjny 2-w³óknowy dla instalacji FTTD Kabel instalacyjny przeznaczony dla instalacji FTTD umo liwiaj¹cy zrealizowanie jednego po³¹czenia dupleksowego. Kabel jest przeznaczony do zakañczania wtykami MT-RJ lub LC. Pow³oka kabla w kolorze pomarañczowym wykonana jest w materia³u LSOH. pow³oka zewnêtrzna LSOH tuba œcis³a 0,65 mm w³ókno wielomodowe Parametry: Minimalny promieñ giêcia Zakres temperatur przechowywanie instalacja praca podczas instalacji 40mm; podczas pracy 30mm; 25 C do +60 C; -5 C do +50 C; -5 C do +60 C. Zgodnoœæ ze standardami IEC /-2; DIN VDE 0888; Pow³oka kabla LSOH, FRNC. Rodzaj w³ókna MM 50/125 (OM1) 50/125 enhanced (OM2) 50/125 ultra (OM3) 62,5/125 (OM1) 62,5/125 enhanced (OM2) 1 Gigabit Ethernet 1000 BASE-SX/LX 850/1300 nm 550m/550m 750m/2000m 350m/550m 400m/1000m 10 Gigabit Ethernet 10G BASE-SX/LX4 850/1300 nm 300m/300m Kabel instalacyjny 2-w³óknowy FTTD 50/125 OM Rodzaj w³ókna MM Typ. t³umienie 850/1300 nm (db/km) Max t³umienie 850/1300 nm (db/km) Min. szerokoœæ pasma OFL 850/1300 (MHz x km) 50/125 (OM1) 50/125 enhanced (OM2) 50/125 ultra (OM3) 62,5/125 (OM1) 62,5/125 enhanced (OM2) 3,0/1,0 3,5/1,5 500/500 2,7/0,7 3,0/1,0 600/1200 2,7/0,7 3,0/1,0 2000**/500 3,2/1,0 3,5/1,5 200/500 3,2/1,0 3,5/1,5 250/800 ** Szerokoœæ pasma EMB

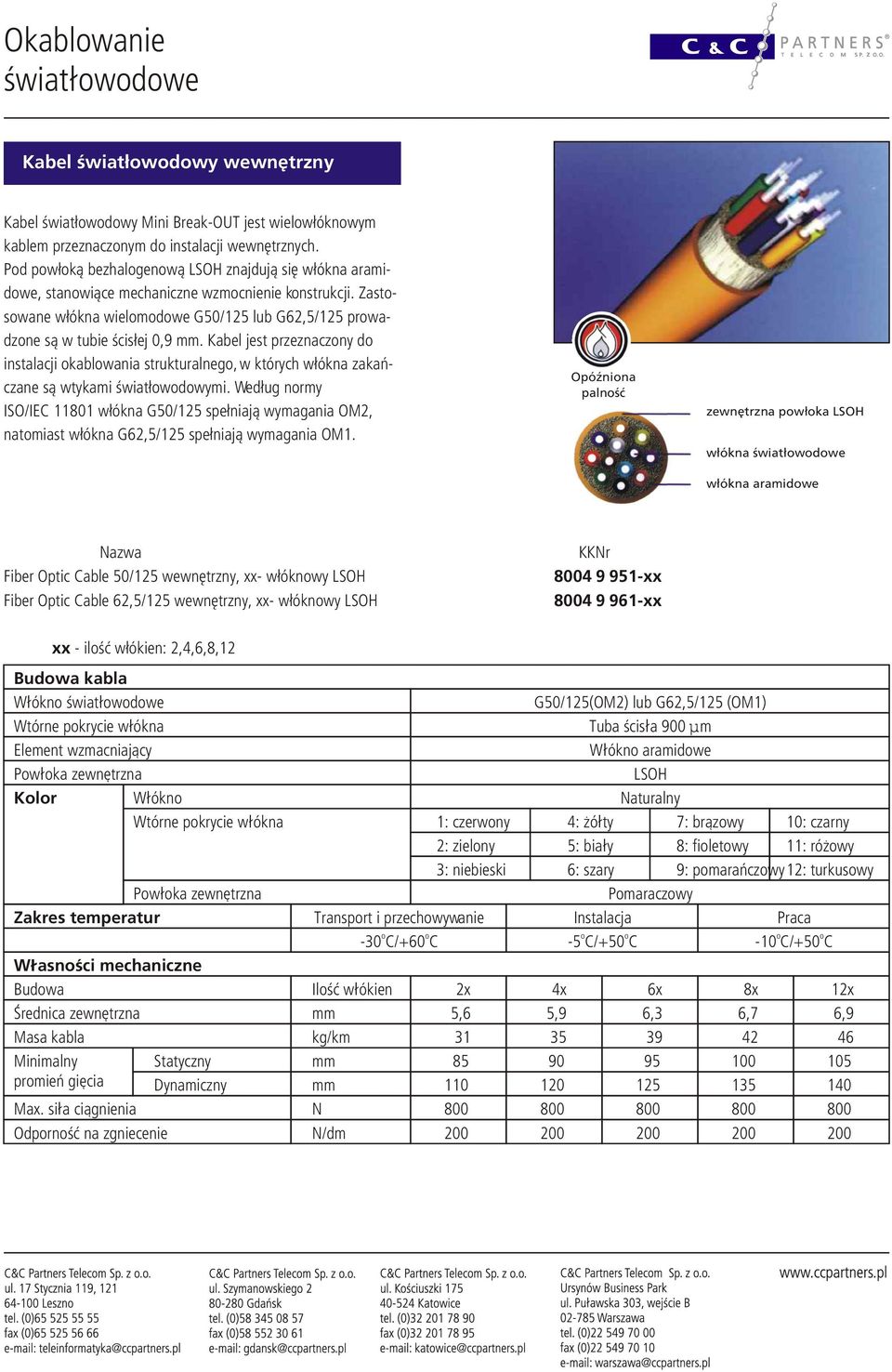

19 Kabel œwiat³owodowy wewnêtrzny Kabel œwiat³owodowy Mini Break-OUT jest wielow³óknowym kablem przeznaczonym do instalacji wewnêtrznych. Pod pow³ok¹ bezhalogenow¹ LSOH znajduj¹ siê w³ókna aramidowe, stanowi¹ce mechaniczne wzmocnienie konstrukcji. Zastosowane w³ókna wielomodowe G50/125 lub G62,5/125 prowadzone s¹ w tubie œcis³ej 0,9 mm. Kabel jest przeznaczony do instalacji okablowania strukturalnego, w których w³ókna zakañczane s¹ wtykami œwiat³owodowymi. Wed³ug normy ISO/IEC w³ókna G50/125 spe³niaj¹ wymagania OM2, natomiast w³ókna G62,5/125 spe³niaj¹ wymagania OM1. OpóŸniona palnoœæ zewnêtrzna pow³oka LSOH w³ókna w³ókna aramidowe Fiber Optic Cable 50/125 wewnêtrzny, xx- w³óknowy LSOH Fiber Optic Cable 62,5/125 wewnêtrzny, xx- w³óknowy LSOH xx xx xx - iloœæ w³ókien: 2,4,6,8,12 Budowa kabla W³ókno Wtórne pokrycie w³ókna Element wzmacniaj¹cy Pow³oka zewnêtrzna Kolor W³ókno Wtórne pokrycie w³ókna Pow³oka zewnêtrzna Zakres temperatur W³asnoœci mechaniczne Budowa Œrednica zewnêtrzna Masa kabla Minimalny Statyczny promieñ giêcia Dynamiczny Max. si³a ci¹gnienia Odpornoœæ na zgniecenie G50/125(OM2) lub G62,5/125 (OM1) Tuba œcis³a 900 ìm W³ókno aramidowe LSOH Naturalny 1: czerwony 4: ó³ty 7: br¹zowy 10: czarny 2: zielony 5: bia³y 8: fioletowy 11: ró owy 3: niebieski 6: szary 9: pomarañczowy12: turkusowy Pomaraczowy Transport i przechowywanie Instalacja Praca Iloœæ w³ókien mm kg/km mm mm N N/dm o o -30 C/+60 C o o -5 C/+50 C o o -10 C/+50 C 2x 4x 6x 8x 12x 5,6 5,9 6,3 6,7 6,

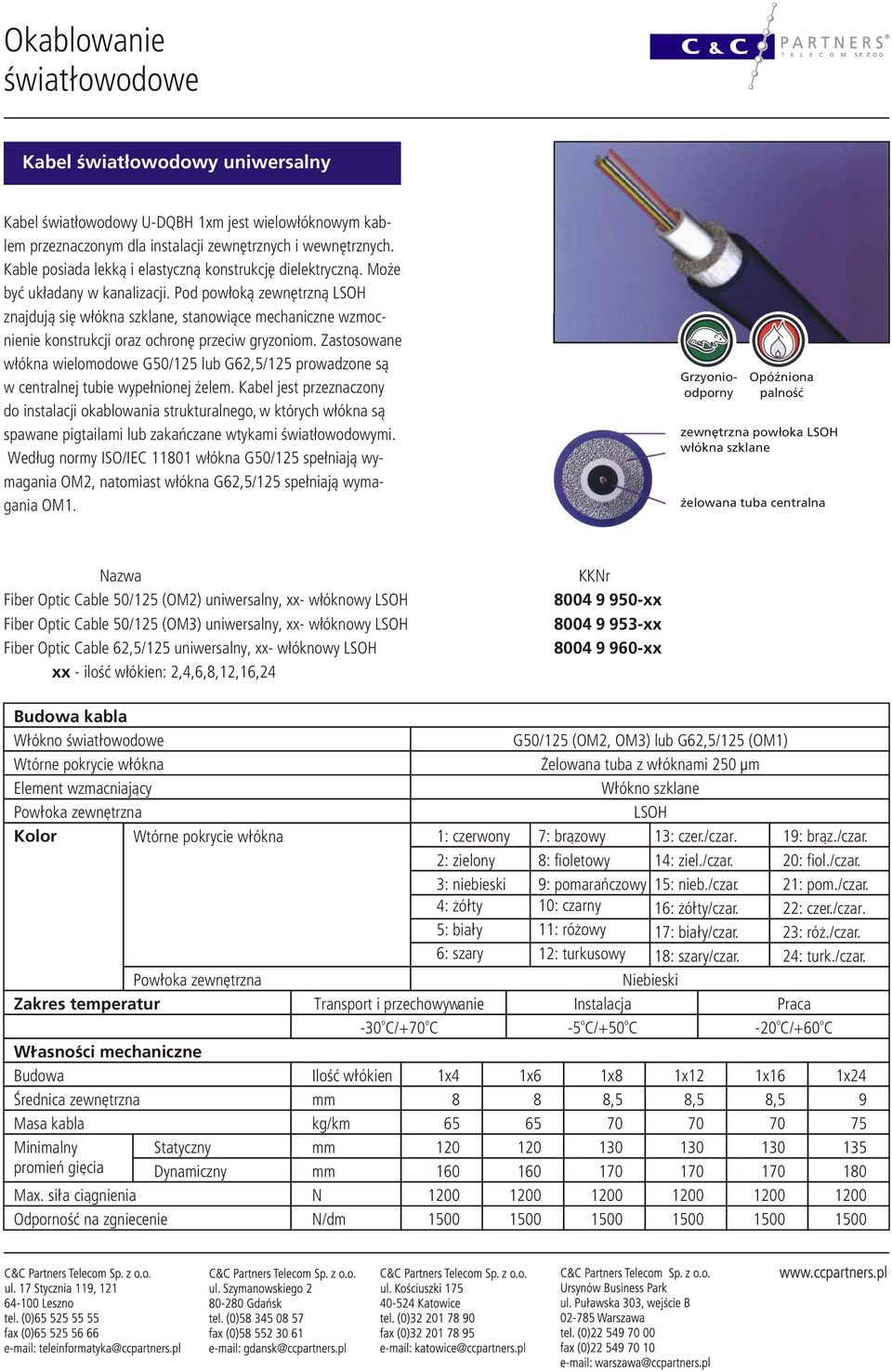

20 Kabel œwiat³owodowy uniwersalny Kabel œwiat³owodowy U-DQBH 1xm jest wielow³óknowym kablem przeznaczonym dla instalacji zewnêtrznych i wewnêtrznych. Kable posiada lekk¹ i elastyczn¹ konstrukcjê dielektryczn¹. Mo e byæ uk³adany w kanalizacji. Pod pow³ok¹ zewnêtrzn¹ LSOH znajduj¹ siê w³ókna szklane, stanowi¹ce mechaniczne wzmocnienie konstrukcji oraz ochronê przeciw gryzoniom. Zastosowane w³ókna wielomodowe G50/125 lub G62,5/125 prowadzone s¹ w centralnej tubie wype³nionej elem. Kabel jest przeznaczony do instalacji okablowania strukturalnego, w których w³ókna s¹ spawane pigtailami lub zakañczane wtykami œwiat³owodowymi. Wed³ug normy ISO/IEC w³ókna G50/125 spe³niaj¹ wymagania OM2, natomiast w³ókna G62,5/125 spe³niaj¹ wymagania OM1. Grzyonioodporny OpóŸniona palnoœæ zewnêtrzna pow³oka LSOH w³ókna szklane elowana tuba centralna Fiber Optic Cable 50/125 (OM2) uniwersalny, xx- w³óknowy LSOH Fiber Optic Cable 50/125 (OM3) uniwersalny, xx- w³óknowy LSOH Fiber Optic Cable 62,5/125 uniwersalny, xx- w³óknowy LSOH xx - iloœæ w³ókien: 2,4,6,8,12,16, xx xx xx Budowa kabla W³ókno Wtórne pokrycie w³ókna Element wzmacniaj¹cy Pow³oka zewnêtrzna Kolor Wtórne pokrycie w³ókna Pow³oka zewnêtrzna Zakres temperatur W³asnoœci mechaniczne Budowa Œrednica zewnêtrzna Masa kabla Minimalny Statyczny promieñ giêcia Dynamiczny Max. si³a ci¹gnienia Odpornoœæ na zgniecenie G50/125 (OM2, OM3) lub G62,5/125 (OM1) elowana tuba z w³óknami 250 µ m W³ókno szklane LSOH 1: czerwony 7: br¹zowy 13: czer./czar. 19: br¹z./czar. 2: zielony 8: fioletowy 14: ziel./czar. 20: fiol./czar. 3: niebieski 9: pomarañczowy 15: nieb./czar. 21: pom./czar. 4: ó³ty 10: czarny 16: ó³ty/czar. 22: czer./czar. 5: bia³y 11: ró owy 17: bia³y/czar. 23: ró./czar. 6: szary 12: turkusowy 18: szary/czar. 24: turk./czar. Niebieski Transport i przechowywanie Instalacja Praca Iloœæ w³ókien mm kg/km mm mm N N/dm o o -30 C/+70 C 1x x o o -5 C/+50 C 1x8 8, x12 8, o o -20 C/+60 C 1x16 8, x

21 Stacyjny jednow³óknowy typu W-NOTKSd Cechy u ytkowe: Dielektryczny kabel typu œcis³a tuba do zastosowañ wewnêtrznych. Pow³oka z tworzywa bezhalogenowego nierozprzestrzeniaj¹cego p³omienia FRLS0H. W³ókno w pokryciu œcis³ym 0,9 mm, wzmocnienie z przêdzy aramidowej. Zastosowanie: do po- ³¹czeñ miêdzy urz¹dzeniami teletransmisyjnymi i prze³¹cznic¹, prze³¹cznic¹ i kablem liniowym lub jako sznur pomiarowy (pigtail lub kabel krosowy po zainstalowaniu wtyków). Do realizacji po³¹czeñ wewn¹trzobiektowych. Parametry techniczne: Kolorystyka kabla: œwiat³owód jednomodowy 9/125µ m: ó³ty; œwiat³owód wielomodowy 50/125µ m: pomarañczowy; œwiat³owód wielomodowy 62,5/125µ m: zielony. Konstrukcja: Liczba w³ókien œwiat³owodowych 1; Wymiary kabla Œrednica zewnêtrzna [mm] 2,0 2,4 3,0 Masa kabla [kg/km] 3,5 4,4 7,2 D³ugoœæ fabrykacyjna zgodnie z zamówieniem W³asnoœci mechaniczne: Maksymalna si³a ci¹gnienia Dynamiczna [N] Statyczna [N] Minimalny promieñ zginania Dynamiczny [mm] Statyczny [mm] W³asnoœci klimatyczne: o Zakres temperatur [ C] Eksploatacji o o -20 / +60 ; Transportu i przechowywania o o -30 / +70 ; Instalowania o o -5 / +60. kronet Fiber Optic Cable 9/125 1-w³ LSOH 3mm kronet Fiber Optic Cable 50/125 1-w³ LSOH 3mm kronet Fiber Optic Cable 62,5/125 1-w³ LSOH 3mm

22 Parametry w³ókna jednomodowego Jednostka ITU-T-G-652 Parametry geometryczne Œrednica pola modów ìm 9, nm Œrednica p³aszcza ìm Niecentrycznoœæ pola modów ìm < 0,8 Eliptycznoœæ p³aszcza % < 1,0 Œrednica pokrycia pierwotnego ìm Parametry transmisyjne T³umiennoœæ jednostkowa dla fali 1310 nm db/km < 0,40 dla fali 1550 nm db/km < 0,25 Dyspersja chromatyczna dla fali nm ps/(nm*km) < 3,5 dla fali nm ps/(nm*km) < 20 Dyspersja polaryzacyjna PMD ps/km < 0,2 D³ugoœæ fali dla zerowej dyspersji nm 1300 < l < D³ugoœæ fali odciêcia nm < 1270 CC Parametry w³ókna wielomodowego Jednostka ITU-T-G-651 Parametry geometryczne Typ G50 Typ G62,5 Œrednica rdzenia ìm ,5 + 2 Œrednica p³aszcza ìm Eliptycznoœæ rdzenia % < 4 < 4 Eliptycznoœæ p³aszcza % < 2 < 2 Niecentrycznoœæ rdzeñ/p³aszcz ìm < 3 < 3 Œrednica pokrycia pierwotnego ìm Apertura numeryczna - 0, ,010 0, ,015 Parametry transmisyjne T³umiennoœæ jednostkowa dla fali 850 nm db/km < 3,0 < 3,5 dla fali 1300 nm db/km < 1,0 Szerokoœæ pasma przenoszenia dla fali 850 nm MHz*km > 300 > 200 dla fali 1300 nm MHz*km > 600 > 500

23 Dystrybucyjny wielow³óknowy typu W-NOTKSd Cechy u ytkowe: Dielektryczny kabel typu œcis³a tuba do zastosowañ wewnêtrznych. Pow³oka z tworzywa bezhalogenowego nierozprzestrzeniaj¹cego p³omienia FRLS0H. W³ókno w pokryciu œcis³ym 0,9 mm, wzmocnienie z przêdzy aramidowej. Zastosowanie: do sieci lokalnych LAN, do przed³u ania kabli liniowych wewn¹trz budynku, od komory kablowej do prze³¹cznicy j, do komputerowych sieci transmisji danych. Do realizacji po³¹czeñ wewn¹trzobiektowych. Kabel zwany tak e minibreakout oraz breakout. Parametry techniczne: Kolorystyka kabla: œwiat³owód jednomodowy 9/125µ m: ó³ty; œwiat³owód wielomodowy 50/125µ m: pomarañczowy; œwiat³owód wielomodowy 62,5/125µ m: zielony. Konstrukcja: Liczba w³ókien œwiat³owodowych Wymiary kabla Œrednica zewnêtrzna [mm] 3,5 4,3 4,6 4,8 5,5 5,5 8,0 Masa kabla [kg/km] 13,5 14,4 17,2 19,7 23,3 27,7 50,0 D³ugoœæ fabrykacyjna zgodnie z zamówieniem W³asnoœci mechaniczne: Maksymalna si³a ci¹gnienia Dynamiczna [N] Statyczna [N] Minimalny promieñ zginania Dynamiczny [mm] Statyczny [mm] W³asnoœci klimatyczne: o Zakres temperatur [ C] Eksploatacji o o -20 / +60 ; Transportu i przechowywania o o -30 / +70 ; Instalowania o o -5 / +60.

24 KroNET Fiber Optic Cable 9/125 wewn.dystryb. 4-w³. LSOH kronet Fiber Optic Cable 9/125 wewn.dystryb. 6-w³. LSOH kronet Fiber Optic Cable 9/125 wewn.dystryb. 8-w³. LSOH kronet Fiber Optic Cable 9/125 wewn.dystryb. 10-w³. LSOH kronet Fiber Optic Cable 9/125 wewn.dystryb. 12-w³. LSOH kronet Fiber Optic Cable 50/125 wewn.dystryb. 4-w³. LSOH kronet Fiber Optic Cable 50/125 wewn.dystryb. 6-w³. LSOH kronet Fiber Optic Cable 50/125 wewn.dystryb. 8-w³. LSOH kronet Fiber Optic Cable 50/125 wewn.dystryb. 10-w³. LSOH kronet Fiber Optic Cable 50/125 wewn.dystryb. 12-w³. LSOH kronet Fiber Optic Cable 62,5/125 wewn.dystryb. 4-w³. LSOH kronet Fiber Optic Cable 62,5/125 wewn.dystryb. 6-w³. LSOH kronet Fiber Optic Cable 62,5/125 wewn.dystryb. 8-w³. LSOH kronet Fiber Optic Cable 62,5/125 wewn.dystryb. 10-w³. LSOH kronet Fiber Optic Cable 62,5/125 wewn.dystryb. 12-w³. LSOH

25 Kabel uniwersalny zewnêtrzno-wewnêtrzny typu ZW-NXOTKtd Cechy u ytkowe: Kable ZW-NXOTKtd przeznaczone s¹ do uk³adania w pomieszczeniach zamkniêtych, na zewnêtrznych œcianach budynków oraz telekomunikacyjnych kanalizacjach kablowych. Zale nie od rodzaju zastosowanych w³ókien œwiat³owodowych, kable te stanowi¹ doskona³e medium do konstrukcji ³¹czy szerokopasmowych o bardzo du ych przep³ywnoœciach. Kable te znajduj¹ szerokie zastosowanie we wszystkich p³aszczyznach sieci telekomunikacyjnej. Parametry techniczne: Liczba Liczba Liczba Wymiary kabla W³asnoœci mechaniczne w³ókien tub w³ókien Œrednica Masa maks. si³a min. promieñ w kablu lub wk³adek w tubie zewnêtrzna kabla ci¹gnienia [N] zginania[mm] [mm] [kg/km] dynamiczna statyczna dynamiczny statyczny , , , , , , , kronet Fiber Optic Cable 9/125 4-w³. uniwersalny kronet Fiber Optic Cable 9/125 6-w³. uniwersalny kronet Fiber Optic Cable 9/125 8-w³. uniwersalny kronet Fiber Optic Cable 9/ w³. uniwersalny kronet Fiber Optic Cable 9/ w³. uniwersalny kronet Fiber Optic Cable 9/ w³. uniwersalny kronet Fiber Optic Cable 9/ w³. uniwersalny

26 Kabel zewnêtrzny typu Z-XOTKtd Cechy u ytkowe: Kable Z- XOTKtd przeznaczone s¹ do uk³adania w telekomunikacyjnych kanalizacjach kablowych. Zale nie od rodzaju zastosowanych w³ókien œwiat³owodowych, kable te stanowi¹ doskona- ³e medium do konstrukcji ³¹czy szerokopasmowych o bardzo du- ych przep³ywnoœciach. Kable te znajduj¹ szerokie zastosowanie we wszystkich p³aszczyznach sieci telekomunikacyjnej. Miêdzy innymi wykorzystuje siê do: Komputerowych sieci transmisji danych; Sieci telewizji kablowej CATV; Sieci lokalnych LAN; Sieci metropolitalnych MAN; Sieci rozleg³ych WAN; Œwiat³owodowych cyfrowych sieci dostêpowych (miejscowych) typu FTTH, FTTC, FTTB. Konstrukcja: Konstrukcjê kabla stanowi wieloelementowa struktura oœrodka z luÿnymi tubami. W osi kabla u³o ony jest prêt FRP, stanowi¹cy centralny element wytrzyma³oœciowy. LuŸn¹ tubê stanowi wype³niona elem rurka z u³o onymi wewn¹trz w³óknami œwiat³owodowymi. Oœrodek kabla stanowi¹ luÿne tuby, skrêcone rewersyjnie do centralnego elementu wytrzyma³oœciowego. Kabel posiada suche zabezpieczenie przed wzd³u nym przenikaniem wody, co zmniejsza jego wagê i pozwala na instalacjê w warunkach zimoo wych w temperaturze do - 15 C. W celu u³atwienia rozciêcia pow³oki kabla podczas jego monta u, pod pow³ok¹ umieszczono nitkê rozrywaj¹c¹, która wyprowadzona jest na zewn¹trz kabla z obu jego koñców.

27 Parametry techniczne: Liczba Liczba Liczba Wymiary kabla W³asnoœci mechaniczne w³ókien tub w³ókien Œrednica Masa maks. si³a min. promieñ w kablu lub wk³adek w tubie zewnêtrzna kabla ci¹gnienia [N] zginania[mm] [mm] [kg/km] dynamiczna statyczna dynamiczny statyczny , , , , , , , , , , , , kronet Fiber Optic Cable 9/125 4-w³. Outdoor kronet Fiber Optic Cable 9/125 6-w³. Outdoor kronet Fiber Optic Cable 9/125 8-w³. Outdoor kronet Fiber Optic Cable 9/ w³. Outdoor kronet Fiber Optic Cable 9/ w³. Outdoor kronet Fiber Optic Cable 9/ w³. Outdoor kronet Fiber Optic Cable 9/ w³. Outdoor kronet Fiber Optic Cable 9/ w³. Outdoor kronet Fiber Optic Cable 9/ w³. Outdoor kronet Fiber Optic Cabel 50/125 4-w³. Outdoor kronet Fiber Optic Cabel 50/125 6-w³. Outdoor kronet Fiber Optic Cabel 50/125 8-w³. Outdoor kronet Fiber Optic Cabel 50/ w³. Outdoor kronet Fiber Optic Cabel 50/ w³. Outdoor kronet Fiber Optic Cabel 50/ w³. Outdoor kronet Fiber Optic Cabel 50/ w³. Outdoor kronet Fiber Optic Cabel 50/ w³. Outdoor kronet Fiber Optic Cabel 50/ w³. Outdoor kronet Fiber Optic Cabel 62,5/125 4-w³. Outdoor kronet Fiber Optic Cabel 62,5/125 6-w³. Outdoor kronet Fiber Optic Cabel 62,5/125 8-w³. Outdoor kronet Fiber Optic Cabel 62,5/ w³. Outdoor kronet Fiber Optic Cabel 62,5/ w³. Outdoor kronet Fiber Optic Cabel 62,5/ w³. Outdoor kronet Fiber Optic Cabel 62,5/ w³. Outdoor kronet Fiber Optic Cabel 62,5/ w³. Outdoor kronet Fiber Optic Cabel 62,5/ w³. Outdoor

28 Pigtaile Pigtaile mog¹ byæ stosowane w systemach œwiat³owodowych, gdzie metod¹ zakañczania jest spawanie. Pigtaile mog¹ byæ zakoñczone wtykami jednomodowymi SM 9/125 µm lub wielomodowymi MM 50/125 µm oraz MM 62,5/125 µm. Pigtaile s¹ wykonywane w wersji na bufor 0,9 mm lub kabel 3 mm. Pigtaile z wtykami MT-RJ s¹ wykonywane na bufor 0,65 mm. Zarówno pow³oka bufora jak i kabel jest wykonany z materia³u typu low smoke. Wewn¹trz kabla znajduj¹ siê w³ókna aramidowe w celu zwiêkszenia wytrzyma³oœci kabla oraz poch³aniania wilgoci. Rodzaj w³ókna go SM9/125 µm; MM G50/125 µm oraz G62,5/125 µm. Cykle przy³¹czania 1000(MT-RJ 500); Wytrzyma³oœæ na rozci¹ganie 100N (MT-RJ 50); (wersja na kabel) Zakres temperatur: o o -10 C/+50 C; w³ókna SM o o -40 C/+85 C. Pigtail jednomodowy SM 9/125µm - bufor 0,9mm x0-yz Pigtail jednomodowy SM 9/125µm kabel 3mm x0-yz x - rodzaj wtyku: 1=SC, 2=FC, 3=DIN, 4=E2000, 5=ST, 8=LC o o y- rodzaj szlifu: 2=PC-SM, 3=APC8, 4=APC9, 5=UPC z - d³ugoœæ: 1=1m, 2=2m, 3=3m, 4=4m, 5=5m, 6=8m, 7=10m, 8=15m, 9=20m Pigtail wielomodowy MM - bufor 0,9mm 7006 x 1y0-1z Pigtail wielomodowy MM kabel 3mm 7006 x 2y0-1z x - typ w³ókna go: 2=G50/125µm, 3=G62,5/125µm, 9=G50/125µm OM3 y - rodzaj wtyku: 1=SC, 2=FC, 3=DIN, 5=ST.7=duplex SC, 8=LC z - d³ugoœæ: 1=1m, 2=2m, 3=3m, 4=4m, 5=5m, 6=8m, 7=10m, 8=15m, 9=20m Pigtail MT-RJ MM 50/125µm bufor 0,65mm, bez pinów x Pigtail MT-RJ MM 62,5/125µm bufor 0,65mm, bez pinów x Pigtail MT-RJ MM 50/125µm bufor 0,65mm, OM3, bez pinów x x d³ugoœæ: 1=1m, 2=2m, 3=3m, 5=5m Piny naprowadzaj¹ce do pigtaila MT-RJ (wymagane 2 szt.)

29 Kable krosowe Kable krosowe mog¹ byæ stosowane w systemach œwiat³owodowych jednomodowych oraz wielomodowych jako elementy po³¹czeniowe miêdzy osprzêtem aktywnym (switche, karty sieciowe), a portem przy³¹czeniowym (port w panelu rozdzielczym, w gnieÿdzie przy³¹czeniowym). Kable krosowe mog¹ byæ wykonane z wtykami jednomodowymi SM 9/125 µ m lub wielomodowymi MM 50/125 µ m oraz 62,5/125µ m, w wersji na kabel 3mm, kabel 2,4mm lub kabel 1,8mm (LC oraz MT-RJ). Kable krosowe wystêpuj¹ w wersji simplex (jedno w³ókno) oraz duplex (dwa w³ókna). Pow³oka kabla jest wykonana z materia³u typu low smoke. Wewn¹trz kabla znajduj¹ siê w³ókna aramidowe w celu zwiêkszenia wytrzyma³oœci kabla oraz poch³aniania wilgoci. Kabel krosowy jednomodowy SM 9/125µ m xyz-ab x (typ kabla): 2=kabel 3mm; 4=kabel 2,4mm; 5=duplex 2x3mm; 6=kabel 1,8mm; 7= duplex 2x1,8mm y (rodzaj wtyku nr 1): 1=SC, 2=FC, 3=DIN, 4=E2000, 5=ST, 8=LC z (rodzaj wtyku nr 2): 1=SC, 2=FC, 3=DIN, 4=E2000, 5=ST, 8=LC o o a (rodzaj szlifu): 2=PC-SM, 3=APC8, 4=APC9, 5=UPC b (d³ugoœæ): 1=1m, 2=2m, 3=3m, 4=4m, 5=5m, 6=8m, 7=10m, 8=15m, 9=20m Kabel krosowy wielomodowy MM 50/125µ m xyz-1a x (typ kabla): 2=kabel 3mm; 4=kabel 2,4mm; 5=duplex 2x3mm; y (rodzaj wtyku nr 1): 1=SC, 2=FC, 3=DIN, 5=ST, 7=duplex SC, 8=LC z (rodzaj wtyku nr 2): 1=SC, 2=FC, 3=DIN, 5=ST, 7=duplex SC, 8=LC a (d³ugoœæ): 1=1m, 2=2m, 3=3m, 4=4m, 5=5m, 6=8m, 7=10m, 8=15m, 9=20m Kabel krosowy wielomodowy MM 50/125µ m OM xyz-1a x (typ kabla): 2=kabel 3mm; 4=kabel 2,4mm; 5=duplex 2x3mm; y (rodzaj wtyku nr 1): 1=SC, 2=FC, 3=DIN, 5=ST, 7=duplex SC, 8=LC z (rodzaj wtyku nr 2): 1=SC, 2=FC, 3=DIN, 5=ST, 7=duplex SC, 8=LC a (d³ugoœæ): 1=1m, 2=2m, 3=3m, 4=4m, 5=5m, 6=8m, 7=10m, 8=15m, 9=20m Kabel krosowy wielomodowy MM 62,5/125µ m xyz-1a x typ kabla: 2=kabel 3mm; 4=kabel 2,4mm; 5=duplex 2x3mm; y rodzaj wtyku nr 1: 1=SC, 2=FC, 3=DIN, 5=ST, 7=duplex SC, 8=LC z rodzaj wtyku nr 2: 1=SC, 2=FC, 3=DIN, 5=ST, 7=duplex SC, 8=LC a d³ugoœæ: 1=1m, 2=2m, 3=3m, 4=4m, 5=5m, 6=8m, 7=10m, 8=15m, 9=20m

30 Œwiat³owodowe kable krosowe MT-RJ Kable krosowe MT-RJ mog¹ byæ stosowane w systemach œwiat³owodowych wielomodowych jako elementy po³¹czeniowe miêdzy osprzêtem aktywnym (switche, karty sieciowe), a portem przy³¹czeniowym (port w panelu rozdzielczym, w gnieÿdzie przy³¹czeniowym). Kable krosowe MT-RJ s¹ wykonywane z wtykami wielomodowymi MM 50/125 µ m oraz 62,5/125 µ m, w wersji na kabel Mini Zip 1,8mm. Kable wystêpuj¹ w wersji duplex (dwa w³ókna). Pow³oka kabla jest wykonana z materia³u typu low smoke. Wewn¹trz kabla znajduj¹ siê w³ókna aramidowe w celu zwiêkszenia wytrzyma³oœci kabla oraz poch³aniania wilgoci. Rodzaj w³ókna go: MM G50/125µ m oraz G62,5/125µ m. Cykle przy³¹czania 500; Wytrzyma³oœæ na rozci¹ganie 50N; o o Zakres temperatur: -10 C/+50 C. Kabel krosowy MT-RJ/MT-RJ MM 50/125µ m Kabel krosowy MT-RJ/duplex SC MM 50/125µ m Kabel krosowy MT-RJ/duplex ST MM 50/125µ m Kabel krosowy MT-RJ/MT-RJ MM 50/125µ m OM3 Kabel krosowy MT-RJ/duplex SC MM 50/125µ m OM3 Kabel krosowy MT-RJ/duplex ST MM 50/125µ m OM3 Kabel krosowy MT-RJ/MT-RJ MM 62,5/125µ m Kabel krosowy MT-RJ/duplex SC MM 62,5/125µ m Kabel krosowy MT-RJ/duplex ST MM 62,5/125µ m xx - d³ugoœæ 01=1m, 02=2m, 03=3m, 04=4m, 05=5m, 10=10m xx xx xx xx xx xx xx xx xx

31 Modularny system œwiat³owodowy jest rozwi¹zaniem dla œwiat³owodowych sieci telekomunikacyjnych i teleinformatycznych. System ten zosta³ opracowany do budowy œwiat³owodowych sieci dostêpowych oraz sieci okablowania wewn¹trzbudynkowego. Oprócz dostawy elementów ca³ego systemu, mo liwa jest równie budowa, instalacja i kompletna realizacja inwestycji pod klucz. Modularny system okablowania sk³ada siê z nastêpuj¹cych elementów: Wi¹zek w³ókien œwiat³owodowych; Systemu pustych tub umieszczonych w kablach; Elementów do ³¹czenia tub; Muf kablowych. Œwiat³owody wdmuchiwane Technika wdmuchiwania w³ókien zosta³a rozwiniêta na pocz¹tku lat 80-tych przez British Telecom. Oferuje du ¹ elastycznoœæ oraz oszczêdnoœæ kosztów poprzez instalacjê i ³atwoœæ rozbudowy sieci j w porównaniu z metodami konwencjonalnymi. Podstaw¹ systemu s¹ kable 2-, 4-, 7-, 19- lub 24-tubowe które mo na umieszczaæ bezpoœrednio w ziemi lub instalowaæ w rurach HDPE. Kable s³u ¹ce do bezpoœredniego zakopania posiadaj¹ pow³okê zewnêtrzn¹ wykonan¹ z HDPE. Kable umieszczane w kanalizacji posiadaj¹ elastyczniejsza pow³okê wykonan¹ z MDPE. Opracowane zosta³y równie kable do instalacji wewn¹trz budynków, które posiadaj¹ pow³okê bezhalogenow¹. Wi¹zki w³ókien œwiat³owodowych mog¹ byæ wdmuchiwane w tuby etapami na odleg³oœæ 2 kilometrów. Dziêki temu mo na wprowadzaæ wi¹zki w³ókien o dowolnych d³ugoœciach. Wi¹zki w³ókien œwiat³owodowych Wi¹zki w³ókien œwiat³owodowych, nazywane te EPFU (Enhanced Performance Fibre Unit), sk³adaj¹ siê z kilku œwiat³owodów jednomodowych lub wielomodowych. Œwiat³owody te s¹ chronione poprzez akrylow¹ pow³okê, bêd¹c¹ zabezpieczeniem przed wilgoci¹. Pow³oka posiada równie bardzo niski wspó³czynnik tarcia u³atwiaj¹cy wdmuchiwanie wi¹zek do tub. Dla œwiat³owodów jednomodowych dostêpne s¹ wi¹zki 2, 4, 8 i 12-w³óknowe. U ycie ró nych kolorów gwarantuje jednoznaczne rozpoznanie kolejnych w³ókien. Wi¹zki w³ókien œwiat³owodowych s¹ dostêpne w d³ugoœciach do metrów, co redukuje iloœæ po³¹czeñ spawanych. Oferowane s¹ wi¹zki w³ókien jednomodowych oraz wielomodowych 50/125µ m oraz 62,5/125 µ m. Budowa sieci W pierwszym etapie budowy sieci nastêpuje uk³adanie kabli oraz ³¹czenie pustych tub. Tuby ³¹cz¹ dwa punkty sieci, pomiêdzy którymi zostanie wykonane po³¹czenie przy pomocy wi¹zki w³ókien œwiat³owodowych. Wi¹zka w³ókien œwiat³owodowych umieszczana jest wewn¹trz pustej tuby poprzez strumieñ powietrza o ciœnieniu 10 bar. Szybkoœæ wdmuchiwania oraz ciœnienie jest ci¹gle monitorowane poprzez jednostkê kontroln¹. Dodatkowo g³owica wdmuchuj¹ca wyposa ona jest w czujnik wykrywaj¹cy falowanie wi¹zki podczas wdmuchiwania. Falowanie mo e byæ nastêpstwem zmniejszenia dro noœci tub i powoduje redukcjê szybkoœci wdmuchiwania wi¹zki. Maksymalna d³ugoœæ odcinka wdmuchiwania uzale niona jest od iloœci w³ókien œwiat³owodowych we wi¹zce oraz od iloœci zakrêtów na trasie u³o onego kabla. Dla wi¹zki czterech w³ókien d³ugoœæ wynosi oko³o 2000 m, oœmiu w³ókien 1700 m, dwunastu w³ókien 1400 m. W przypadku umieszczania wi¹zki w kablach o wiêkszych d³ugoœciach mo na stosowaæ wdmuchiwanie z punktu centralnego w dwóch kierunkach. Dziêki temu ca³kowita d³ugoœæ linii bez koniecznoœci wykonywania spawów jest ograniczona tylko d³ugoœci¹ wi¹zki w³ókien. Zalety modularnego systemu okablowania w sieciach œwiat³owodowych: Uproszczony system okablowania; Du a szybkoœæ zmian konfiguracji sieci dziêki mo liwoœci natychmiastowej instalacji; Niskie koszty zwiêkszenia pojemnoœci sieci; Po³¹czenie punkt - punkt pomiêdzy central¹ a klientem i pomiêdzy centralami jest wykonywane z mniejsz¹ iloœci¹ po³¹czeñ spawanych; Pocz¹tkowy koszt instalacji obni ony w porównaniu z systemami tradycyjnymi; koszty instalacyjne roz³o one s¹ w trakcie zwiêkszania pojemnoœci systemu; Brak mo liwoœci uszkodzenia w³ókien podczas instalacji; Mo liwoœæ zainstalowania dowolnych w³ókien œwiat³owodowych opartych na najnowszych rozwi¹zaniach. Pocz¹tkowy koszt instalacji modularnego systemu go jest ni szy w porównaniu do tradycyjnych sieci œwiat³owodowych. Wynika to z faktu, i w pierwszym etapie instaluje siê tylko w³ókna, które bêd¹ u ywane. Kolejne grupy w³ókien umieszcza siê w tubach w momencie pod³¹czania kolejnych abonentów. Elastycznoœæ, dziêki której na pierwszym etapie jest instalowana tylko wymagana pojemnoœæ, prowadzi do mniejszych kosztów inwestycyjnych. Prosta metoda instalacji w³ókien w tubach powoduje równie niskie koszty rekonfiguracji sieci.

32 Kable modularne bezhalogenowe LFH Rodzina kabli LFH z pustymi tubami jest przeznaczona do instalacji wewn¹trzbudynkowej. Kabel posiada zewnêtrzn¹ pow³okê wykonan¹ z materia³u bezhalogenowego o obni onej emisji produktów spalania. Dostêpne s¹ kable z nastêpuj¹c¹ iloœci¹ tub: 1, 2, 4, 7, 12, 19, 24. Dziêki temu istnieje mo liwoœæ budowy sieci o dowolnej strukturze. Wewnêtrzna pow³oka tub, w które wdmuchuje siê wi¹zkê w³ókien, charakteryzuje siê bardzo niskim wspó³czynnikiem tarcia. Umo liwia to wdmuchiwanie w³ókien na d³ugich dystansach dochodz¹cych do 1 km. Mo liwe jest równie wdmuchiwanie wi¹zek do kabli umieszczonych pionowo. Rysunek obok przedstawia budowê kabla z 7 tubami. Œrednica zewnêtrzna tub wynosi 5 mm, wewnêtrzna 3,5 mm. Oferowane s¹ równie rozwi¹zania z tub¹ o œrednicy zewnêtrznej 3 mm. Sposób zestawiania numeru katalogowego kabla modularnego LFH x-yy: x - œrednica zewnêtrzna tub; 0 5 mm; 1 3 mm; yy - iloœæ tub w kablu; 01 dla tub o œrednicach 5 mm; 02, 04, 07, dla tub o œrednicach 3 mm lub 5 mm. 12, 19, 24

33 Kable modularne DI Rodzina kabli DI z pustymi tubami jest przeznaczona do instalacji wewn¹trz kanalizacji HDPE. Dostêpne s¹ kable z nastêpuj¹c¹ iloœci¹ tub: 1, 2, 4, 7, 12, 19, 24. Dziêki temu istnieje mo liwoœæ budowy sieci o dowolnej strukturze. Wewnêtrzna pow³oka tub, w które wdmuchuje siê wi¹zkê w³ókien, charakteryzuje siê bardzo niskim wspó³czynnikiem tarcia. Umo liwia to wdmuchiwanie w³ókien na d³ugich dystansach dochodz¹cych do 1 km. Rysunek z prawej strony przedstawia budowê kabla z 24 tubami (2). W standardowej wersji kabla œrednica zewnêtrzna tub wynosi 5 mm, wewnêtrzna 3,5 mm. Oferowane s¹ równie rozwi¹zania z tubami o œrednicach zewnêtrznych 3 mm oraz 10 mm. Centralnie umieszczona jest 10 mm tuba wzmacniaj¹ca konstrukcjê kabla (1), któr¹ równie mo na wykorzystaæ do prowadzenia w³ókien. Wi¹zka tub otoczona jest pow³ok¹ aluminiow¹ (4) spe³niaj¹c¹ funkcjê ochrony przeciwwilgociowej. Folia o gruboœci 150 µ m nachodzi na siebie na szerokoœci 4 mm. Wnêtrze kabla (3) otoczone jest pow³ok¹ zewnêtrzn¹ (5) wykonan¹ z materia³u MDPE w kolorze czarnym. Sposób zestawiania numeru katalogowego kabla modularnego MDPE DI x-yy: x - œrednica zewnêtrzna tub; 0 5 mm; 2 10 mm; 4 3 mm; yy - iloœæ tub w kablu; 01, 02, 04, 07 dla tub o œrednicach 3 mm; 5 mm lub 10 mm. 12, 19, 24 dla tub o œrednicach 3 mm lub 5 mm. Oferowane s¹ równie nastêpuj¹ce niestandardowe konfiguracje kabli typu DI: 3x5mm+3x10mm, 9x5mm+1x10mm oraz 4x5mm+4x10mm.
