2 plittery PLC Cellco posiada długoletnie doświadczenie w wytwarzaniu splitterów w technologii PLC. Technologia ta oferuje maksymalną wydajność i wyjątkowo długoterminową stabilność. plittery PLC to pasywne urządzenia, które rozprowadzają sygnał świetlny między dwoma włóknami przez szerokopasmowe okno. plittery stanowią bez wątpienia istotny składnik projektów sieci optycznych. ELEMENTY PON - plittery PLC Cellco oferuje: plittery symetryczne 1xN plittery symetryczne 2xN plittery asymetryczne Unikalne rodzaje splitterów: 1x128, 1x64, 2x64 tandardowe lub PREMIUM 80% naszej produkcji Gotowy produkt oferujemy splittery dostosowane do potrzeb klienta można określić wiele opcji i konfiguracji poszczególnych złącz i długości podjednostek (indywidualnie zdefiniowana kolorystyka włókien, 2 sposoby wykonania wyprowadzeń splittera - Bare Fiber lub Ribbon) TECHNOLOGIA - produkcja PLC w Polsce plittery PLC są wykonywane z wysoką precyzją w procesie sterowanym komputerowo, który umożliwia wyprodukowanie dużej ilości z wyjątkową powtarzalnością. plittery PLC 1x8 - unikalny produkt certyfikowany przez Uniwersytet - Laboratorium Technologii Teleinformatycznych i Fotoniki wydawany zgodnie z Certyfikatem Jakości LTTiF-2/2014 Wysoka precyzja WYPOAŻENIE Zalety produkcji automatycznej: Precyzyjny wybór długości fali Wysoka powtarzalność systemu zybkość automatycznego wyrównywania Łatwa integracja z systemami testów optycznych tół antywibracyjny W pełni automatyczne urządzenie 2 W pełni automatyczna i innowacyjna maszyna działa z dużą precyzją, do 100 nm. Gwarantuje to całkowitą powtarzalność procesu i utrzymywanie parametrów na tym samym poziomie.

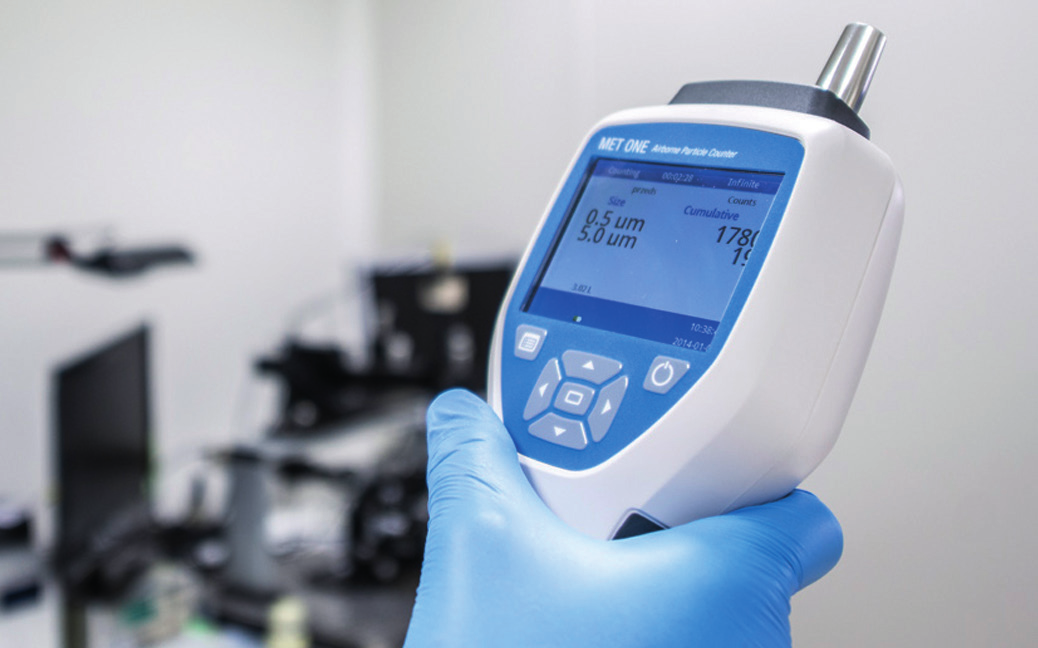

3 CELLCO - wiodący producent splitterów PLC PRODUKCJA - Laboratorium plittery PLC są produkowane w dedykowanym pomieszczeniu Clean Room Zalety produkowanych splitterów PLC Kompaktowa budowa Mały rozmiar Dostępne opcje wielokanałowe Możliwość umieszczenia splitterów bezpośrednio w różnych opakowaniach Clean Room Clean Room Niezwykle nowoczesny Clean Room pozwala na osiągnięcie bardzo wysokiego poziom czystości Temperatura i czystość w tym pomieszczeniu są stale kontrolowane Posiadamy certyfikat IO: Klasa 5 Czystość jako najbardziej istotny element wytwarzania PLC KOMPONENTY PLC plitter PLC składa się z trzech głównych części: 1) element kwarcowy z wychodzącym włóknem (jednokanałowy) 2) element kwarcowy (planarny) z naniesionymi kanałami 3) element kwarcowy z wychodzącymi włóknami (wielokanałowy) Komponenty wyrównane z bardzo wysoką precyzją chipy i matryce - główne składniki używane podczas procesu wytwarzania pochodzą z Korei (światowego lidera w technologii PLC) numer seryjny na każdym chipie każdy chip zapakowany w hermetyczny worek chipy są wykonane w technologii CVD*, która umożliwia tworzenie warstwowych chipów PLC splittery PLC są odporne na zmiany temperatur - wszystkie elementy wykonane są z tego samego materiału** * CVD - Chemical Vapor Deposition, pozwala na tworzenie warstw chipów PLC **Użycie innego materiału spowodowałoby inną rozszerzalność cieplną i wzrost tłumienności. Materiał X CHIP Materiał Y Elementy specjalne widoczne pod mikroskopem MATRYCA 3

4 TECHNOLOGIA - plittery PLC POMIARY Kontrola jakości na każdym etapie procesu produkcji (100% splitterów poddajemy pomiarom i badaniom) Zapewniamy pełną paletę testów: - PDL, - tłumienie, - jednolitość, - TDL, - tłumienie odbić, - i wiele innych, Pomiar długości fali w zakresie od 1250nm do 1650nm. Temperatura badania splittera PLC 1x2 90/10% Długość fali [nm] Komora termiczna Temperatura [ C] ITłumienie [db] Tłumienie [db] Parametry optyczne splittera PLC 1x2 90/10% Czas [h] komora termiczna pozwala na wykonanie programowalnych testów w zakresie temperatur od -40 do 85 C Komora termiczna wyróżnia nas pośród firm z branży światłowodowej w tej części Europy. Testy w komorze termicznej mogą być wykonane zgodnie ze standardami Telcordia 1209 i Przykładowa próba w komorze temperatury Przykład pomiarów R&D Wysoko wykwalifikowany personel specjalizujący się w technologii PLC Nowe rozwiązania włókno 2D, A2 Innowacyjne projekty Możliwe wykonanie projektów oraz indywidualnych rozwiązań wg specyfikacji klienta Oprogramowanie olidworks 4

5 PARAMETRY - plittery PLC plittery optyczne PLC plittery optyczne PLC wytwarzane są w technologii planarnej. Umożliwiają użytkownikom końcowym dzielić pojedynczy interfejs. Cellco specjalizuje się w produkcji splitterów PLC symetrycznych w różnych podziałach: od 2x2 do 2x64 oraz od 1x2 do 1x128; jak również splitterów asymetrycznych, które zapewniają asymetryczny podział optycznego sygnału wejściowego na dwa kanały wyjściowe. Technologia PLC zapewnia bardzo wysoką stabilność pracy przy pełnym zakresie obsługiwanej długość fali nm. Podstawowy produkt - wymiary Opcje dla teelbox: włókno 250um Wymiary 40x4x4 50x7x4 60x7x4 80x20x6 60x12x4 100x40x6 Rodzaj splittera 1x2, 1x3, 1x4, 1x6, 1x8 1x16, 1x32 2x2, 2x4, 2x8, 2x16 2x32 1x64 2x64 Możliwe 2 sposoby wykonania wyprowadzeń splittera - Bare Fiber i Ribbon (250um) Bare Fiber: luźne wyprowadzenia wychodzące z obudowy splittera niepołączone ze sobą Różnice pomiędzy możliwością spawania światłowodów: maszyny potrafiące obsłużyć jedno włókno -> bare fiber, maszyny potrafiące obsłużyć kilka światłowodów -> ribbon Klient decyduje, który sposób spawania jest dla niego wygodniejszy, stosownie do możliwości spawania Łatwość zamontowania wstążki jako wyprowadzenia, oraz późniejszego rozszczepienia wyprowadzeń do pojedynczych włókien Ribbon: wszystkie wyprowadzenia połączone ze sobą we wstążkę Opcje dla teelbox: włókno 900um Wymiary 60x7x4 80x12x4 80x20x6 100x40x6 Rodzaj splittera 1x2, 1x3, 1x4, 1x6, 1x8, 2x2, 2x4, 2x8 2x16 1x64, 2x32 2x64 AB Wymiary 90x20x10 80x100x10 80x120x18 Rodzaj splittera 1x3 1x3, 1x4, 1x5, 1x6, 1x8, 1x9, 1x12, 1x16, 1x24, 1x32, 2x4, 2x8, 2x16, 2x32 1x64 5

6 PARAMETRY - plittery PLC Rodzaje obudów LGX TRAY mm mm mm C-BOX MAGNUM 0 mm 230 mm mm mm mm A 4840 m m 164 A B mm 10 mm 4840 B mm (A) 400 mm (B) 450 mm (A) 400 mm (B) 450 mm Parametry dla plitterów 1xN 1x2 Typ Wersja -standard P-premium premium 1x3 1x4 1x6* 1x8 1x12 1x16 Długość fali (nm) 1x64 1x nm 1650 nm Tłumienność wtrąceniowa (db) <4.2 <3.9 <6.5 6 <7.5 <7.0 <9.5 <9.0 <11.0 <10.5 <12.5 <12 <13.75 <13.25 <17 <16.5 <21.5 <20.5 <23.5 <23 Jednolitość (db) <0.6 <0.5 <0.6 <0.6 <0.8 <0.6 <1.0 <1.0 <1.0 <0.8 <1.0 <1.0 <1.2 <1.4 <1.6 <1.4 <2.2 <2.0 <2.5 <2.5 PDL (db) <0.2 <0.2 <0.2 <0.2 <0.4 <0.4 traty odbiciowe (db) >55 Kierunkowość (db) >55 Temp. pracy (C0) Temp. przechowywania (C) Rodzaj włókna G652D, G657A1, G657A2 Długość włókna (m) 2** Inne opcje 250μm włókno, 2mm, 3mm kabel * Cellco wytwarza pojedyncze splittery 1x6 w technologii PLC o bardzo dobrej jakości, dzięki wysokiej powtarzalności. Uwaga: dla wartości ze złączami należy dodać + 2 x 0,3dB dla tandard i 0,1dB dla Premium (dla obu złączy). ** Możliwość indywidualnego zdefiniowania długości włókien. 6 1x32

7 PARAMETRY - plittery PLC Parametry dla plitterów 2xN Typ 2x2 2x4 2x8 2x16 2x32 2x64 Wersja -standard P-premium Długość fali (nm) 1250 nm 1650 nm premium Tłumienność wtrąceniowa (db) < 4,5 db < 4,3 db < 7,6 db < 7,2 db < 11,0 db < 10,5 db < 14,5 db < 14,0 db < 17,5 db < 17,0 db < 22,0 db < 21,5 db Jednolitość (db) < 1,0 db < 1,0 db < 1,2 db < 1,2 db < 1,4 db < 1,4 db < 2,0 db < 2,0 db < 2,5 db < 2,5 db < 3,0 db < 3,0 db PDL (db) < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,3 db < 0,4 db < 0,4 db traty odbiciowe (db) >55 Kierunkowość (db) >55 Temp. pracy (C 0 ) Temp. przechowywania (C) Rodzaj włókna G652D, G657A1, G657A2 Długość włókna (m) 2** Wymiary obudowy 60*7*4 60*7*4 60*7*4 80*12*4 80*20*6 100*40*6 Uwaga: dla wartości ze złączami należy dodać + 2 x 0,3dB dla tandard i 0,1dB dla Premium (dla obu złączy). **Możliwość indywidualnego zdefiniowania długości włókien. Przykłady połączeń splitterów 1xN i 2xN YGNAŁ WCHODZĄCY YGNAŁ WCHODZĄCY 1 YGNAŁ WCHODZĄCY 2 1x8 2x8 Parametry dla splitterów asymetrycznych Podział (%) Długość fali (nm) Główny port IL max (db) Tap port IL max (db) IL Uni. (db) PDL (db) 70:30: < < 1.0 < :20: < < 1.0 < :10: < < 1.0 < :05: < < 1.0 < :02: < < 1.0 < 0.2 Uwaga: Wartości bez złącz. Uwaga: Dla wartości ze złączami należy dodać + 2 x 0,3dB dla tandard i 0,1dB dla Premium (dla obu złączy). 7

8 PARAMETRY - plittery PLC I. Kod kolorów włókien 250 μm TANDARDOWY Numer włókna czerwony zielony niebieski biały fioletowy pomarańczowy szary żółty brązowy różowy czarny turkusowy Kolor włókna TANDARD OF* Kolor niebieski pomarańczowy zielony brązowy szary biały czerwony czarny żółty fioletowy różowy turkusowy *Rodzaje splitterów PLC wg kodów kolorów standard OF. Opcje włókien Włókno 250 um Kod kolorów standard OF Wymiary Rodzaj splittera 1x4 1x8(2*1x4) 1x16(2*1x8) 1x32(4*1x8) 1x64(8*1/8) 40x4x4 50x7x4 60x7x4 80x20x6 60x12x4 1x2, 1x3, 1x4, 1x6, 1x8 1x16, 1x32 2x2, 2x4, 2x8, 2x16 2x32 1x64 niebieski pomarańczowy zielony brązowy niebieski pomarańczowy zielony brązowy niebieski pomarańczowy zielony brązowy szary biały czerwony czarny niebieski pomarańczowy zielony brązowy szary biały czerwony czarny niebieski pomarańczowy zielony brązowy szary biały czerwony czarny 100x40x6 2x64 TANDARD DIN Kolor włókien DIN czerwony zielony niebieski żółty biały szary brązowy fioletowy turkusowy czarny pomarańczowy różowy Dostępne inne, indywidualne kombinacje. II. Kod kolorów dla tuby 900 μm TANDARD Kolor tuby biały przeźroczysty Przykłady Opcje tuby Tuba 900 μm tandardowy kolor Wymiary Rodzaj splittera Kod kolorów dla tub 60x7x4 80x12x4 80x20x6 100x40x6 1x2, 1x3, 1x4, 1x6, 1x8, 2x2, 2x4, 2x8 2x16 1x64, 2x32 2x64 TANDARD biały przeźroczysty Dostępne inne, indywidualne kombinacje. posób zamawiania Kod sprzedażowy Technologia PLC Rodzaj włókna Obudowa Typ Typ okna Grubość kabla Złącza Długość wąsów Wersja V PL plitter PLC M TELL BOX, PLC-AB, LGX, Magnum, Tacka, C-BOX 1x2, 1x3, 1x4, 1x6, 1x8, 1x16, 1x32, 1,64, 1x128 2x2, 2x4, 2x8, 2x16, 2x32, 2x64 Inne dostępne opcje 4x4, 8x8 Wide band µm µm 02-2 mm 03-3 mm CA,FCA, LCA, E2000A T, C, FC, LC, E2000 Inne Od 0.1-2m* *dłuższe na życzenie klienta P- Premium - tandard Kod przykładowy V-PL-M-PLC-2X WB-657 V-PL-M-PLC-AB-2X32-20-WB-CA-02 plitter M PLC 2x8 tuba 900µm, dł. wąsów 2m, wideband, G.657A plitter M PLC 2x32 w obudowie AB 2,0mm, dł. kabla- 2m, nm, złącza CA PC 8

9 plittery FBT plittery FBT plitter FBT służy do podziału mocy sygnału optycznego doprowadzonego do wejścia elementu. Jest wykonany w technologii FBT, która pozwala na produkcję optycznych elementów rozgałęziających, które precyzyjnie rozdzielają i monitorują sygnały optyczne w światłowodach jednomodowych. Technologia FBT jest elastyczna i pozwala na dostosowywanie współczynnika podziału i zakresu pracy splittera do potrzeb użytkownika. plittery FBT dostępne są w określonych współczynnikach podziału mocy. plittery FBT dostępne są w określonych współczynnikach podziału mocy w układzie symetrycznym 50/50 (1x2, 2x2, 1x3, 1x4) i niesymetrycznym (1x2), zakładający każdy możliwy podział; dla różnych zakresów długości fali ( , ), w różnych opcjach obudowy i złącz światłowodowych. Cechy splitterów FBT tandardowy spektralny zakres pracy Dostępny z różnym określonym podziałem mocy 1x2, 2x2, 1x3, 1x4 Dostępna wersja symetryczna i niesymetryczna zeroka gama obudów Wersje M i MM Zastosowanie splitterów FBT ACCE CATV FTTx PON Rodzaje obudów PIPE AB LGX 60 mm 90 mm 29 mm 130 mm Ø 3 mm 20 mm 10 mm 164 mm 185 mm TRAY MAGNUM C-BOX 130 mm 2300 mm 4200 mm 2300 mm 4200 mm 10 mm 4840 mm 400 mm 450 mm 4840mm 400 mm 450 mm 9

10 PARAMETRY - plittery FBT Parametry techniczne plittery FBT symetryczne, wersja ingle Window, M - single mode Bez złącz INGLE WINDOW Podział 1x2 2x2 1x3 1x4 premium Wersja Długość fali (nm) 1310 lub 1550 zerokość pasma (nm) +/- 50 Nierównomierność kanałów (db) +/-0.8 +/-0.4 +/-0.8 +/-0.4 +/-1.2 +/-0.8 +/-1.2 +/-0.8 PDL (db) Maksymalna tłumienność (db) Kierunkowość (db) > 55 tabilność termiczna db/k +/- 0,1 Temperatura pracy Moc optyczna < 500 Wyprowadzenia Oznakowanie wyprowadzeń: W-białe / B-niebieskie (%) Typ włókna Rodzaj obudowy Włókno 250μm lub tuba 900μm, 2mm, 3mm 50W/50B 50W/50B 50W/50B 50W/50B 3x33W 3x33W 4x25W 4x25W G652D, G657A1 Zależna od rodzaju wyprowadzeń i krotności podziału Parametry techniczne plittery FBT symetryczne, wersja Wide Band, M - single mode Bez złącz WIDE BAND Podział 1x2 2x2 1x3 1x4 premium Wersja Długość fali (nm) Nierównomierność kanałów (db) +/-1.2 +/-0.8 +/-1.2 +/-0.8 +/-1.2 +/-0.8 +/-1.6 +/-1.0 PDL (db) Maksymalna tłumienność (db) Kierunkowość (db) > 55 tabilność termiczna db/k +/- 0,1 Temperatura pracy Moc optyczna < 500 Wyprowadzenia Oznakowanie wyprowadzeń: W-białe / B-niebieskie (%) Typ włókna Rodzaj obudowy Włókno 250 μm lub tuba 900μm, 2mm, 2,8mm 50W/50B 50W/50B 50W/50B 50W/50B 3x33W 3x33W 4x25W 4x25W G652D, G657A1 Zależna od rodzaju wyprowadzeń i krotności podziału 10 Inne dostępne warianty* Dual Window (tandard/premium) 1310 nm and 1550 nm * O szczegóły zapytaj handlowca. Three Windows (tandard/premium) 1310 nm, 1490 nm and 1550 nm*

11 PARAMETRY - plittery FBT Parametry techniczne splittery FBT niesymetryczne, M - single mode Bez złącz Il max. (db), Podział niesymetryczny: 1x2, 2x2 M ingle Window Wide Band 45/55 4.1/3,1 3,8/2,9 40/60 4.8/ / / /2.7 35/65 4.1/3,1 5,0/2,1 30/70 6.1/ / / /1.9 25/75 7,2/1,8 6,7/1,6 20/80 8.0/ / / /1.2 15/85 9,6/1,2 9,0/1,0 10/ / / / /0.6 5/ / / / /0.4 1/ / / / /0.3 na specjalne życzenie klienta Parametry techniczne plittery FBT symetryczne, MM - multi mode Bez złącz MM 50 um 1x2 2x2 ingle Window Wide Band ingle Window Wide Band 50/50 4,6 4,4 4,9 4, premium premium MM 62,5 um 1x2 2x2 ingle Window Wide Band ingle Window Wide Band 50/50 4,2 4,0 4,6 4, single window nm +/- 40 nm lub 1300 nm +/- 40 wide band nm +/- 40 nm i 1300 nm +/- 40 ą to parametry splitterów multimodowych o rdzeniu 50 um oraz 62,5 um. Zakres długości fali w jakich pracują splittery MM produkcji Cellco to 850 nm +/- 40 nm lub 1300 nm +/- 40 nm w przypadku single window oraz 850 nm +/- 40 nm i 1300 nm +/- 40 nm w przypadku splitterów szerokopasmowych. Dostępne są również rozgałęźniki o niesymetrycznym podziale mocy między kanałami ( ustalenie parametrów podczas składania oferty). plittery wykonane w technologii FBT wykorzystywane są przy zabudowie jednorodzinnej. Tworzą tzw. topologię magistrali ONU1 ONU3 1x2 1x2 OLT 1x4 1x4 - plittery FBT OLT - urządzenia dystrybucyjne ONU2 ONUn ONU - urządzenia zakańczające sieć optyczną w lokalnym punkcie dystrybucyjnym posób ZAMAWIANIA Kod sprzedażowy V Technologia FBT PL Rodzaj włókna Obudowa Typ Podział mocy M - włókno jednomodowe Pipe, AB, LGX, Magnum, Tacka, C-BOX 1x2, 2x2, 1x3, 1x4 Grubość kabla 50/ µm W-ingle 900 µm Window 2 mm 3 mm DW-Dual Window 3W-Three Windows WB-Wide Band Typ okna Złącza Długość wąsów Wersja M*: C/APC, C/PC, LC/ APC, E2A, E2 T/PC FC/PC FC/PC LC/PC FCA/PC inne MM**: C/PC E2A E2 T/PC FC/PC FC/PC LC/PC FCA/PC inne dla M* - single mode dla MM** - multi mode Od 0.1-2m* *dłuższe na życzenie klienta P-Premium -tandard plitter symetryczny V-PL-M-AB-1x2-50/50-WB-2000-CA-02-P plitter niesymetryczny V-PL-M-LGX-1x3-50/25/ CA-02 plitter M w obudowie AB, 1x2, 50/50%, Dual Window 1310/1550nm, na kablu 2.0mm, złącze C APC, wersja Premium plitter M w obudowie LGX, 1x3 niesymetryczny, na kablu 2.0mm, złącze C APC 11
