2 Wprowadzenie Gwintowniki Dormera serii Shark, pogrupowane według przeznaczenia do odpowiednich zastosowań i produkowane zgodnie z normami DIN, zyskały uznanie dzięki swojej wysokiej wydajności oraz dzięki systemowi łatwego określania przeznaczenia do pracy w określonych grupach materiałów obrabialnych za pomocą kolorowych pierścieni identyfikacyjnych. Badania doprowadziły do rozwoju nowych cech w Liniach Shark, takich jak specjalne pokrycia bądź geometrie. Gwintowniki Shark są niezawodnym rozwiązaniem kiedy wysoka jakość wykonanego gwintu w określonych materiałach jest wymagana. Właściwości i zalety Zastosowanie Problem z łatwym usuwaniem wiórów ze ślepych i przelotowych otworów w określonych materiałach. Kodowanie Kolorowych Pierścieni Kolorowe pierścienie przypisują gwintowniki do obróbki określonych materiałów. Poprawianie ewakuacji wiórów redukuje możliwość przerwania prowadzonego procesu produkcyjnego. Znacząca redukcja sił osiowych w stosunku do konwencjonalnych gwintowników zmniejsza ryzyko wykonania niedokładnych gwintów. Znacząca redukcja sił skręcających w porównaniu do konwencjonalnych gwintowników zmniejsza ryzyko uszkodzenia obrabiarki oraz ryzyko blokowania wiórów w otworze gwintowanym co może doprowadzić do uszkodzenia obrabianego materiału lub złamania w nim gwintownika. Geometria rowka wiórowego Specjalna geometria rowka wiórowego stosowana w Żółtych, Czerwonych i Zielonych Sharkach chroni przed zbieraniem się drobnych wiórów, które mogą spowodować blokowanie gwintownika podczas jego wycofywania z otworu obrabianego. Wykonanie krawędzi skrawającej Żółte, Czerwone i Niebieskie Sharki mają odpowiednia geometrię rowka wiórowego do obróbki stali i stali nierdzewnych oraz mają specjalnie wykonaną krawędź skrawającą, która ma za zadanie zwiększyć ich wytrzymałość i zredukować możliwość powstania mikro wiórów. Ma to na celu poprawę ich wydajności. 1

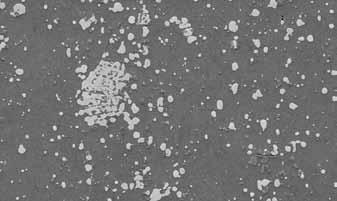

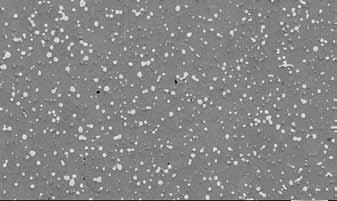

3 Materiał narzędzia Gwintowniki linii Shark wyprodukowane są ze specjalnej proszkowej stali szybkotnącej (HSS-E PM). Zapewnia to bezkonkurencyjne połączenie siły i wytrzymałości krawędzi skrawającej, która doprowadza do zwiększenia jej odporności wobec wytwarzej podczas obróbki temperatury. Mikro struktura tradycyjne stali szybkotnącej HSS-E (M35) Mikro struktura proszkowej stali szybkotnącej HSS-E PM* Wykonanie powierzchni * Równomierna struktura - Erasteel Zastosowanie optymalnej powierzchni narzędzia doprowadza do istotnego zwiększenia produktywności, wydajności oraz jego niezawodności. Powierzchnia oksydowana (ST) Oksydowanie powierzchni zwiększa odporność narzędzia na jego starzenie (korozję) i umożliwia wchłanianie chłodziwa w powierzchnię narzędzia w trakcie procesu obróbki. Jest to dobra cecha przy obróbce stali nierdzewnych. Powłoka chromowa (Cr) Powłoka chromowa istotnie zwiększa wytrzymałość powierzchni gwintownika, która osiąga wartość do 68HRc. Chroni gwintownik przed blokowaniem go przez drobne wióry i jest szczególnie przydatna przy gwintowaniu stali konstrukcyjnych o podwyższonej wytrzymałości, stali węglowych, miedzi i mosiądzu. Powłoka Super-B Powłoka Super-B zapewnia niską lepkość (przyczepność wióra) poprzez cechę związaną ze smarownością (poślizgiem wióra). Stanowi ona również twardą powłokę, która chroni przez zużyciem krawędzi skrawającej gwintownika. Jest to szczególnie przydatne kiedy gwintowanie przebiega w trudnym materiale, długowiórowym i odpornym na temperaturę jakim jest stal nierdzewna. Powłoka TiAlN TiAlN to ceramiczna powłoka wielowarstwowa, która jest twarda i chroni krawędź skrawającą przez zużyciem w wysokich temperaturach. Jest szczególnie przydatna kiedy gwintowanie przebiega w materiałach ściernych jakim są żeliwa.. Powłoka TiAlN-Top TiAlN-Top jest ceramiczną powłoką wielowarstwową, która dodatkowo przechodzi proces dogładzania. Charakteryzuje się ona wysoką twardością i stabilnością utleniania co powoduje, że jest ona idealna do wysokich parametrów skrawania przy jednoczesnym zachowaniu wysokiej trwałości. Jest to szczególnie przydatne kiedy gwintowanie przebiega w stopach wysokowytrzymałych, stalach hartowanych oraz ma również zalety przy obróbce aluminium. 2

4 Żółty Shark Zaprojektowany do wydajnej obróbki gwintów w stalach nisko-stopowych. Wykonanie powierzchni Dostępny z pokryciem chromowym (Cr) w celu ochrony krawędzi skrawającej kiedy gwintowane są materiały ze skłonnością przylepiania się do ostrza gwintownika. Żółty Shark ma dodatkowo skorygowaną krawędź w celu zagwarantowania wysokiej wydajności przy obróbce stali. Geometria rowka wiórowego Dostępny ze skośną powierzchnią natarcia do otworów przelotowych i skrętny (kąt 40 ) do otworów ślepych. Specjalna geometria rowka wiórowego stosowana w Żółtych Sharkach chroni przed zbieraniem się drobnych wiórów, które mogą spowodować blokowanie gwintownika podczas jego wycofywania z otworu obrabianego. Metryczne Gwintownik prosty ze skośną powierzchnią natarcia - pokryty Chromem E297 od M3 do M30 Gwintownik skrętny - pokryty Chromem E298 od M3 do M30 DIN 371, M3 - M10; DIN 376, M12 - M30 Czerwony Shark Metryczne drobnozwojne Gwintownik prosty ze skośną powierzchnią natarcia - pokryty Chromem E299 od M4x0.5 do M30x2.0 Gwintownik skrętny - pokryty Chromem E300 od M4x0.5 do M30x2.0 DIN 374 Zaprojektowany do wydajnej obróbki gwintów w stalach wysoko-stopowych. Wykonanie powierzchni Dostępny szlifowany (bez pokrycia) lub pokryty TiAlN-Top z dodatkowo skorygowaną krawędzią w celu zagwarantowania wydajności przy obróbce stali wysoko-stopowych. Geometria rowka wiórowego Dostępny ze skośną powierzchnią natarcia do otworów przelotowych i skrętny (kąt 45 ) do otworów ślepych. Specjalna geometria rowka wiórowego stosowana w Czerwonych Sharkach chroni przed zbieraniem się drobnych wiórów, które mogą spowodować blokowanie gwintownika podczas jego wycofywania z otworu obrabianego. Zbieżność gwintowników W zastosowanej spirali rowka wiórowego w Czerownych Sharkach została zastosowana dodatkowo zbieżność w celu poprawy ewakuacji wiórów. Dzięki temu zredukowano wióry na ostatnich zwojach gwintownika oraz moment obrotowy kiedy gwintownik jest wycofywany z otworu obrabianego. Mocowanie Przy użyciu skrętnych Czerwonych Sharków rekomendowane są specjalne oprawki do gwintowania pozwalające na swobodne naprowadzenie narzędzia w otwór obrabiany. Metryczne Gwintownik prosty ze skośną powierzchnią natarcia - szlifowany (bez pokrycia) Gwintownik skrętny - szlifowany (bez pokrycia) E255 od M3 do M20 E260 od M3 do M20 Gwintownik prosty ze skośną powierzchnią natarcia - pokryty TiAlN Gwintownik skrętny - pokryty TiAlN E256 od M3 do M20 E261 od M3 do M20 DIN 371, M3 - M10; DIN 376, M12 - M20 3

5 Niebieski Shark Zaprojektowany do wydajnej obróbki gwintów w stalach nierdzewnych. Wykonanie powierzchni Dostępny oksydowany (ST) lub pokryty wielowarstwową powłoką Super-B (TiAlN + WC/C) z dodatkowo skorygowaną krawędzią w celu zagwarantowania wydajności przy obróbce większości stali nierdzewnych. Geometria rowka wiórowego Dostępny ze skośną powierzchnią natarcia do otworów przelotowych i skrętny (kąt 40 ) do otworów ślepych. Zbieżność gwintowników W zastosowanej spirali rowka wiórowego w Niebieskich Sharkach E238 i E239 została zastosowana dodatkowo zbieżność w celu poprawy ewakuacji wiórów. Dzięki temu zredukowano wióry na ostatnich zwojach gwintownika oraz moment obrotowy kiedy gwintownik jest wycofywany z otworu obrabianego. Metryczne Gwintownik prosty ze skośną powierzchnią natarcia - oksydowany (ST) E240 od M3 do M30 Gwintownik prosty ze skośną powierzchnią natarcia - pokryty Super-B E241 od M3 do M20 Gwintownik skrętny - oksydowany ze zbieżnością E238 od M3 do M30 Gwintownik skrętny - pokryty Super-B ze zbieżnością E239 od M3 do M20 DIN 371, M3 - M10; DIN 376, M12 - M20 Biały Shark Zaprojektowany do wydajnej obróbki gwintów w żeliwach. Wykonanie powierzchni Dostępny oksydowany (ST) lub pokryty TiAlN w celu zagwarantowania wydajności przy obróbce większości żeliw. Geometria rowka wiórowego Zaprojektowana prosta geometria rowka wiórowego zapewnia wysoką wydajność przy gwintowaniu zarówno otworów przelotowych jak i ślepych w materiałach o krótkich wiórach. Metryczne drobnozwojne Gwintownik prosty ze skośną powierzchnią natarcia - oksydowany (ST) E384 od M6x0.75 do M20x1.5 Gwintownik skrętny - oksydowany E383 od M6x0.75 do M20x1.5 DIN 374 BSP(G) Gwintownik skrętny - oksydowany E382 od 1/8-28 do 1-11 DIN 5156 Metryczne Prosty rowek wiórowy - oksydowane (ST) E201 od M3 do M10 - DIN 371 Prosty rowek wiórowy - oksydowane (ST) E252 od M8 do M24 - DIN 376 Prosty rowek wiórowy - pokryty TiAlN E390 od M3 do M20 DIN 371, M3 - M10; DIN 376, M12 - M20 4

6 Zielony Shark Zaprojektowany do wydajnej obróbki gwintów w materiałach nieżelaznych. Wykonanie powierzchni Dostępny szlifowany (bez pokrycia)lub pokryty TiAlN- Top z dodatkowo skorygowaną krawędzią w celu zagwarantowania wydajności przy obróbce aluminium, mosiądzu oraz miedzi. Geometria rowka wiórowego Dostępny ze skośną powierzchnią natarcia do otworów przelotowych i skrętny (kąt 35 ) do otworów ślepych. Specjalna geometria rowka wiórowego stosowana w Zielonych Sharkach chroni przed zbieraniem się drobnych wiórów, które mogą spowodować blokowanie gwintownika podczas jego wycofywania z otworu obrabianego. Metryczne Gwintownik prosty ze skośną powierzchnią natarcia - szlifowany (bez pokrycia) E471 od M3 do M20 Gwintownik prosty ze skośną powierzchnią natarcia - pokryty Super-B E472 od M3 do M20 Gwintownik skrętny - szlifowany (bez pokrycia) E473 od M3 do M20 Gwintownik skrętny - pokryty Super-B ze zbieżnością E474 od M3 do M20 DIN 371, M3 - M10; DIN 376, M12 - M20 5

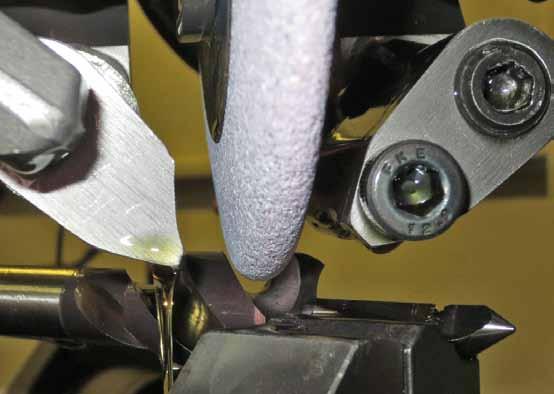

7 Wskazówki i podpowiedzi Sztywne gwintowanie jest zalecane przy gwintowaniu otworów nieprzelotowych gwintownikami skrętnymi. Przy sztywnym gwintowaniu na maszynach CNC rekomendowane jest używanie oprawek, dzięki którym można lekko naprowadzić gwintownik na otwór. Przy sztywnym gwintowaniu w oprawkach na tuleje ER zaleca się używanie tulejek redukcyjnych typowych pod gwintowniki (z wykonanym kwadratem). Zmniejszy to ryzyko wysunięcia się narzędzia z oprawki oraz podwyższy jego żywotność. Kiedy gwintujemy stale nierdzewne przy użyciu oleju rozpuszczonego w wodzie należy zachować jego wartość w granicy od 8 do 10%. Należy wykonywać otwór pod gwintowanie zgodny z obowiązującymi normami. W przypadku gwintowania trudnych materiałów dopuszcza się wykonanie tego otworu większego w stosunku do norm. Dzięki temu można zwiększyć żywotność gwintownika. Kiedy przy gwintowaniu ręcznym używamy oleju należy zastosować odpowiedni jego gatunek zgodny z poradnikiem firmy Dormer. Jeżeli istnieje taka możliwość w momencie wykonywania gwintu nieprzelotowego należy wykonać otwór pod niego głębszy o około 1-2 zwoje aby nie dopuścić do zejścia gwintownika na sam jego dół co może doprowadzić do jego złamania. Specjalna geometria rowka wiórowego Specjalnie zaprojektowane tarcze szlifierskie mają za zadanie wykonać geometrię rowka wiórowego w gwintownikach Shark tak aby powstała ochrona przed zbieraniem się drobnych wiórów, które mogą spowodować blokowanie gwintownika podczas jego wycofywania z otworu obrabianego. 6

8 Lepsza wytrzymałość krawędzi skrawającej Stal PM HS-E posiada lepszą strukturę materiałową, która zapewnia równomierne zużycie oraz stabilną wydajność w procesie produkcyjnym. Jest to niezwykle istotne przy gwintowaniu. E261 M8 po wykonaniu 1600 otworów w stali (z grupy materiałowej AMG 1.5) Vc = 20 m/min; głębokość = 20mm Minimalne zużycie krawędzi skrawającej po wykonaniu wielu otworów E390 M8 po wykonaniu otworów w żeliwie SS0727 (grupa materiałowa AMG 3.3) Vc = 35 m/min; głębokość = 16mm Odpowiedniki olejów do gwintowania w zależności od rodzaju używanego gwintownika Shark. Shark Zastosowanie Olej do gwintowania Stal niskostopowa M200 No 1 (niebieski) Miedź / Mosiądz M200 No 2 (czerwony) Stal wysokostopowa M200 No 1 (niebieski) Stal nierdzewna M200 No 1 (niebieski) Żeliwa < 230HB Żeliwa > 230HB Emulsja M200 No 1 (niebieski) Materiały nieżelazne M200 No 2 (czerwony) 7

9 AMG Najlepszy wybór Zastosowanie Grupa materiałowa Najlepsze zastosowanie Dobre zastosowanie Na przykład 10 = prędkość skrawania w metrach/minutę +/- 10% E297 E298 E299 E300 E255 E256 E260 M3 - M30 M3 - M30 M4 - M30 M4 - M30 M3 - M20 M3 - M20 M3 - M20 Grupy materiałów obrabianych Twardość HB Wytrzmałość na rozciąganie N/mm magnetyczna miękka < 120 < konstrukcyjna do nawęglania < 200 < węglowa < 250 < Stal 1.4 stopowa < 250 < stopowa-hartowana i odpuszczana > 250 < 350 > 850 < stopowa-hartowana i odpuszczana > 350 > 1200 < stopowa-hartowana HRc > stopowa-hartowana HRc > automatowa < 250 < austenityczna < 250 < Stal nierdzewna 2.3 ferrytyczna+austenityczna < 300 < nierdzewna stal ulepszana > 320 < 410 > 1100 < szare < 150 < Żeliwo 3.2 szare > > sferoidalne ciągliwe < 200 < sferoidalne ciągliwe > 200 < 300 > 700 < niestopowy < 200 < Tytan 4.2 stopy tytanu < 270 < stopy tytanu > 270 <350 > niestopowy < 150 < Nikiel 5.2 stopy niklu < 270 < stopy niklu > 270 <350 > 900 < niestopowa < 100 < Miedz 6.2 Mosiądz-ß,brąz < 200 < Mosiądz CuZn < 200 < Brąz o wysokiej wytrzymałości < 470 < Al.,Mg, niestopowe < 100 < Aluminium 7.2 Al. Stopowe,Si<0,5% <150 < 500 Magnez 7.3 Al. Stopowe,Si>0,5%<10% <120 < Al. Stopowe,Si>10% <120 < Tworzywa termoplastyczne Tworzywa 8.2 Tworzywa termoutwardzalne sztuczne 8.3 Zbrojone tworzywa sztuczne Materiały twarde 9.1 Cermetale < 550 < Grafit 10.1 Grafit standartowy --- <

10 E261 E240 E241 E238 E239 E384 E383 M3 - M20 M3 - M30 M3 - M20 M3 - M30 M3 - M20 M6 - M20 M6 - M E382 1/8-1 E201 E252 E390 E E473 E474 M3 - M10 M8 - M24 M3 - M20 M3 - M20 M3 - M20 M3 - M20 M3 - M E L114 Set

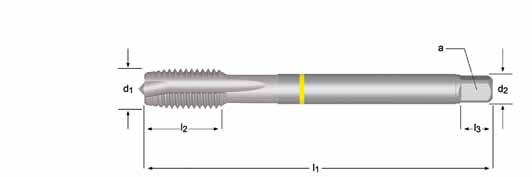

11 E297 E298 M strojní závitník s lamačem, žlutý Shark M terelőéles gépi menetfúró, sárga Shark M Gwintownik maszynowy metryczny ze skośną powierzchnią natarcia, Żółty Shark M Tarozi de Masina Varf Spiral, Shark GALBEN M Машинные метчики Криволинейная задняя поверхность Yellow Shark M strojni navojni sveder, raven, Yellow Shark E297 E297 M3 - M30 P Ø a E297 M mm mm mm mm mm mm z mm E297M E297M E297M E297M E297M E297M E297M E297M E297M E297M E297M E297M E297M E297M E297M30 l 4 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 10

12 E298 E298 M strojní závitník, šroubovice 40º, žlutý Shark M 40º csavarthornyú gépi menetfúró, sárga Shark M Gwintownik maszynowy metryczny skrętny 40, Żółty Shark M Tarozi de Masina Canale in Spirala 40 º, Shark GALBEN M Машинные метчики Спиральная канавка 40є Yellow Shark M strojni navojni sveder, spiralni 40, Yellow Shark E298 E298 M3 - M30 P Ø a E298 M mm mm mm mm mm mm z mm E298M E298M E298M E298M E298M E298M E298M E298M E298M E298M E298M E298M E298M E298M E298M30 l 4 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 11

13 E299 E299 MF strojní závitník s lamačem, žlutý Shark MF terelőéles gépi menetfúró, sárga Shark MF Gwintownik maszynowy metryczny drobnozwojny ze skośną powierzchnią natarcia, Żółty Shark MF Tarozi de Masina Varf Spiral, Shark GALBEN MF Машинные метчики Криволинейная задняя поверхность Yellow Shark MF strojni navojni sveder, raven, Yellow Shark E299 E299 M4 - M30 P Ø a E299 MF mm mm mm mm mm mm z E299M4X E299M5X E299M6X E299M8X E299M8X E299M10X E299M10X E299M10X E299M12X E299M12X E299M12X E299M14X E299M14X E299M14X E299M16X E299M16X E299M18X E299M18X E299M20X E299M22X E299M24X E299M24X E299M27X E299M30X2.0 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 12

14 E300 E300 MF strojní závitník, šroubovice 40º, žlutý Shark MF 40º csavarthornyú gépi menetfúró, sárga Shark MF Gwintownik maszynowy metryczny drobnozwojny skrętny 40, Żółty Shark MF Tarozi de Masina Canale in Spirala 40, Shark GALBEN MF Машинные метчики Спиральная канавка 40є Yellow Shark MF strojni navojni sveder, spiralni 40, Yellow Shark E300 E300 M4 - M30 P Ø a E300 MF mm mm mm mm mm mm z E300M4X E300M5X E300M6X E300M8X E300M8X E300M10X E300M10X E300M10X E300M12X E300M12X E300M12X E300M14X E300M14X E300M14X E300M16X E300M16X E300M18X E300M18X E300M20X E300M22X E300M24X E300M24X E300M27X E300M30X2.0 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 13

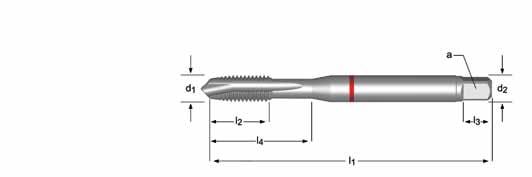

15 E255 E256 E255 E256 M strojní závitník s lamačem, červený Shark M terelőéles gépi menetfúró, piros Shark M Gwintownik maszynowy metryczny ze skośną powierzchnią natarcia, Czerwony Shark M Tarozi de Masina Varf Spiral, Shark ROSU M Машинные метчики Криволинейная задняя поверхность Red Shark M strojni navojni sveder, raven, Red Shark E255 E256 E255 E256 M3 - M20 M3 - M20 P Ø a E255 E256 M mm mm mm mm mm mm z mm E255M3 E256M E255M4 E256M E255M5 E256M E255M6 E256M E255M8 E256M E255M10 E256M E255M12 E256M E255M E255M16 E256M E255M20 E256M20 l 4 14

16 E260 E261 E260 E261 M strojní závitník, šroubovice 45º, červený Shark, zpětný kuželový úkos M 45º csavarthornyú piros Shark gépi menetfúró, hátrafelé kúpos M Gwintownik maszynowy metryczny skrętny 45, Czerwony Shark, zbieżny M Tarozi de Masina Canale in Spirala 45 º, Shark ROSU, Conicitate Spate Canale M Машинные метчики Спиральная канавка 45є Red Shark для нержавеющих сталей обратной конусностью M strojni navojni sveder, spiralni 45, Red Shark E260 E261 E260 E261 M3 - M20 M3 - M20 P Ø a E260 E261 M mm mm mm mm mm mm z mm E260M3 E261M E260M4 E261M E260M5 E261M E260M6 E261M E260M8 E261M E260M10 E261M E260M12 E261M E260M E260M16 E261M E260M20 E261M20 l 4 15

17 E240 E241 E240 E241 M strojní závitník s lamačem, modrý Shark M terelőéles gépi menetfúró, kék Shark M Gwintownik maszynowy metryczny ze skośną powierzchnią natarcia, Niebieski Shark M Tarozi de Masina Varf Spiral, Shark ALBASTRU M Машинные метчики Криволинейная задняя поверхность Blue Shark M strojni navojni sveder, raven, Blue Shark E240 E241 E240 E241 M3 - M30 M3 - M20 P Ø a E240 E241 M mm mm mm mm mm mm z mm E240M3 E241M E240M4 E241M E240M5 E241M E240M6 E241M E240M8 E241M E240M10 E241M E240M12 E241M E240M14 E241M E240M16 E241M E240M18 E241M E240M20 E241M E240M E240M E240M E240M30 l 4 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 16

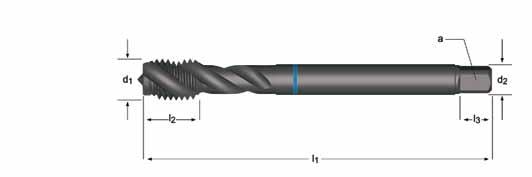

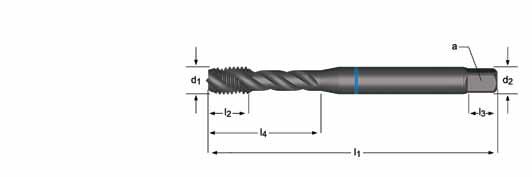

18 E238 E239 E238 E239 M strojní závitník, šroubovice 40º, modrý Shark, zpětný kuželový úkos M 40º csavarthornyú kék Shark gépi menetfúró, hátrafelé kúpos M Gwintownik maszynowy metryczny skrętny 40, Niebieski Shark, zbieżny M Tarozi de Masina Canale in Spirala 40 º, Shark ALBASTRU, Conicitate Spate Canale M Машинные метчики Спиральная канавка 40є Blue Shark для нержавеющих сталей обратной конусностью M strojni navojni sveder, spiralni 40, Blue Shark E238 E239 E238 E239 M3 - M30 M3 - M20 P Ø a E238 E239 M mm mm mm mm mm mm z mm E238M3 E239M E238M4 E239M E238M5 E239M E238M6 E239M E238M8 E239M E238M10 E239M E238M12 E239M E238M14 E239M E238M16 E239M E238M E238M20 E239M E238M E238M E238M E238M30 l 4 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 17

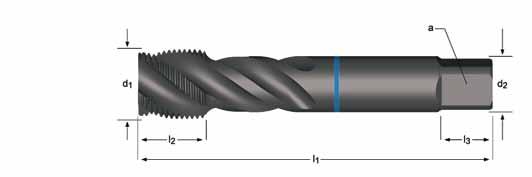

19 E384 E384 MF strojní závitník s lamačem, modrý Shark MF terelőéles gépi menetfúró, kék Shark MF Gwintownik maszynowy metryczny drobnozwojny ze skośną powierzchnią natarcia, Niebieski Shark MF Tarozi de Masina Varf Spiral, Shark ALBASTRU MF Машинные метчики Криволинейная задняя поверхность Blue Shark MF strojni navojni sveder, raven, Blue Shark E384 E384 M6 - M20 P Ø a E384 MF mm mm mm mm mm mm z E384M6X E384M8X E384M10X E384M10X E384M12X E384M12X E384M12X E384M14X E384M16X E384M18X E384M20X1.5 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 18

20 E383 E383 MF strojní závitník, šroubovice 40º, modrý Shark MF 40º csavarthornyú gépi menetfúró, kék Shark MF Gwintownik maszynowy metryczny drobnozwojny skrętny 40, Niebieski Shark MF Tarozi de Masina Canale in Spirala 40 º, Shark ALBASTRU MF Машинные метчики Спиральная стружечная канавка 40є Blue Shark MF strojni navojni sveder, spiralni 40, Blue Shark E383 E383 M6 - M20 P Ø a E383 MF mm mm mm mm mm mm z E383M6X E383M8X E383M10X E383M10X E383M12X E383M12X E383M12X E383M14X E383M16X E383M18X E383M20X1.5 Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 19

21 E382 E382 G (BSP) strojní závitník, šroubovice 40, modrý Shark G(BSP) 40º csavarthornyú gépi menetfúró, kék Shark G(BSP) Gwintownik maszynowy G (BSP) skrętny 40, Niebieski Shark G (BSP) Tarozi de Masina Canale in Spirala 40 º, Shark ALBASTRU G(BSP) Машинные метчики Спиральная стружечная канавка 40є Blue Shark G(BSP) strojni navojni sveder, spiralni 40, Blue Shark E382 E382 1/8-1 d 1 nom mm Ø mm a G(BSP) TPI mm mm mm mm z 1/ E3821/8 1/ E3821/4 3/ E3823/8 1/ E3821/2 3/ E3823/ E3821 E382 Do vyprodání skladu dodáváno v HSS-E /HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 20

22 E201 E252 E390 E201 E252 E390 E201 M strojní závitník, bílý Shark M egyenes hornyú gépi menetfúró, fehér Shark M Gwintownik maszynowy metryczny z prostym rowkiem wiórowym, Biały Shark M Tarozi de Masina Canale Drepte, Shark ALB M Машинные метчики Прямая стружечная канавка White Shark M strojni navojni sveder, raven, White Shark E252 E390 E201 E252 E390 M3 - M10 M8 - M24 M3 - M20 l 4 P Ø a E201 E252 E390 M mm mm mm mm mm mm z mm E201M3 E390M E201M4 E390M E201M5 E390M E201M6 E390M E252M8 E390M E201M E201M10 E390M E252M E252M12 E390M E252M E252M16 E390M E252M E252M20 E390M E252M E252M24 21

23 E471 E472 E471 E472 M strojní závitník s lamačem, zelený Shark M terelőéles gépi menetfúró, zöld Shark M Gwintownik maszynowy metryczny ze skośną powierzchnią natarcia, Zielony Shark M Tarozi de Masina Varf Spiral, Shark VERDE M Машинные метчики Криволинейная задняя поверхность Green Shark M strojni navojni sveder, raven, Green Shark E471 E472 E471 E472 M3 - M20 M3 - M20 P Ø a E471 E472 M mm mm mm mm mm mm z mm E471M3 E472M E471M4 E472M E471M5 E472M E471M6 E472M E471M8 E472M E471M10 E472M E471M12 E472M E471M16 E472M E471M20 E472M20 l 4 22

24 E473 E474 E473 E474 M strojní závitník, šroubovice 35º, zelený Shark M 35º csavarthornyú gépi menetfúró, zöld Shark M Gwintownik maszynowy metryczny skrętny 35, Zielony Shark M Tarozi de Masină Canale in Spirala 35 º, Shark VERDE M Машинные метчики Спиральная канавка 35є Green Shark M strojni navojni sveder, spiralni 35, Green Shark E473 E474 E473 E474 M3 - M20 M3 - M20 P Ø a E473 E474 M mm mm mm mm mm mm z mm E473M3 E474M E473M4 E474M E473M5 E474M E473M6 E474M E473M8 E474M E473M10 E474M E473M12 E474M E473M16 E474M E473M20 E474M20 l 4 23

25 L114 Sada vrtáků a závitníků DIN DIN menetfúró - csigafúró készlet Zestaw wierteł i gwintowników DIN Set DIN Tarozi-Burghie DIN Набор сверл-метчиков DIN navojni svedri - v setu A= nástroje v sadě, B= počet ks, M= rozměry závitníkůt, D= průměry vrtáků A= típusok a készletben, B= darab a készletben, M= menetfúró átmérők a készletben, D= csigafúró átmérők a készletben A = rodzaje narzędzi w zestawie, B = ilość narzędzi w zestawie, M = średnice gwintowników w zestawie, D = średnice wierteł w zestawie A = Tipuri in Set, B = Nr. în Set, M =Diametre Tarozi in Set, D = Diametre Burghie in Set A= Styles in Set, B= No. in Set, M= Tap diameters in Set, D= Drill diameters in Set A=vsebina seta, B=število kos v setu, M=dimenzija orodja v setu, D=premer svedra v setu L114 Set Nr. A B M D Nr.303 E297 + A E297M3, E297M4, E297M5, E297M6, E297M8, A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, E297M10, E297M12 A0028.5, A Nr.304 E298 + A E298M3, E298M4, E298M5, E298M6, E298M8, A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, E298M10, E298M12 A0028.5, A Nr.305 E238 + A E238M3, E238M4, E238M5, E238M6, E238M8, A1082.5, A1083.3, A1084.2, A1085.0, A1086.8, E238M10, E238M12 A1088.5, A Nr.306 E240 + A E240M3, E240M4, E240M5, E240M6, E240M8, A1082.5, A1083.3, A1084.2, A1085.0, A1086.8, E240M10, E240M12 A1088.5, A L114 L L L L Do vyprodání skladu dodáváno v HSS-E / HSS-E amíg a régi készlet tart / Do wyczerpania obecnych zapasów magazynowych dostepny ze stali HSS-E / Furnizat în HSS-E, până un nou stoc este disponibil / / Dobavljiv v HSS-E do razprodaje zalog 24
