1 The Right Tool at the Right Time Pogłębiacze do trudnoobrabialnych materiałów i o przedłużonym chwycie YOUR TRUSTED PARTNER SINCE 1913

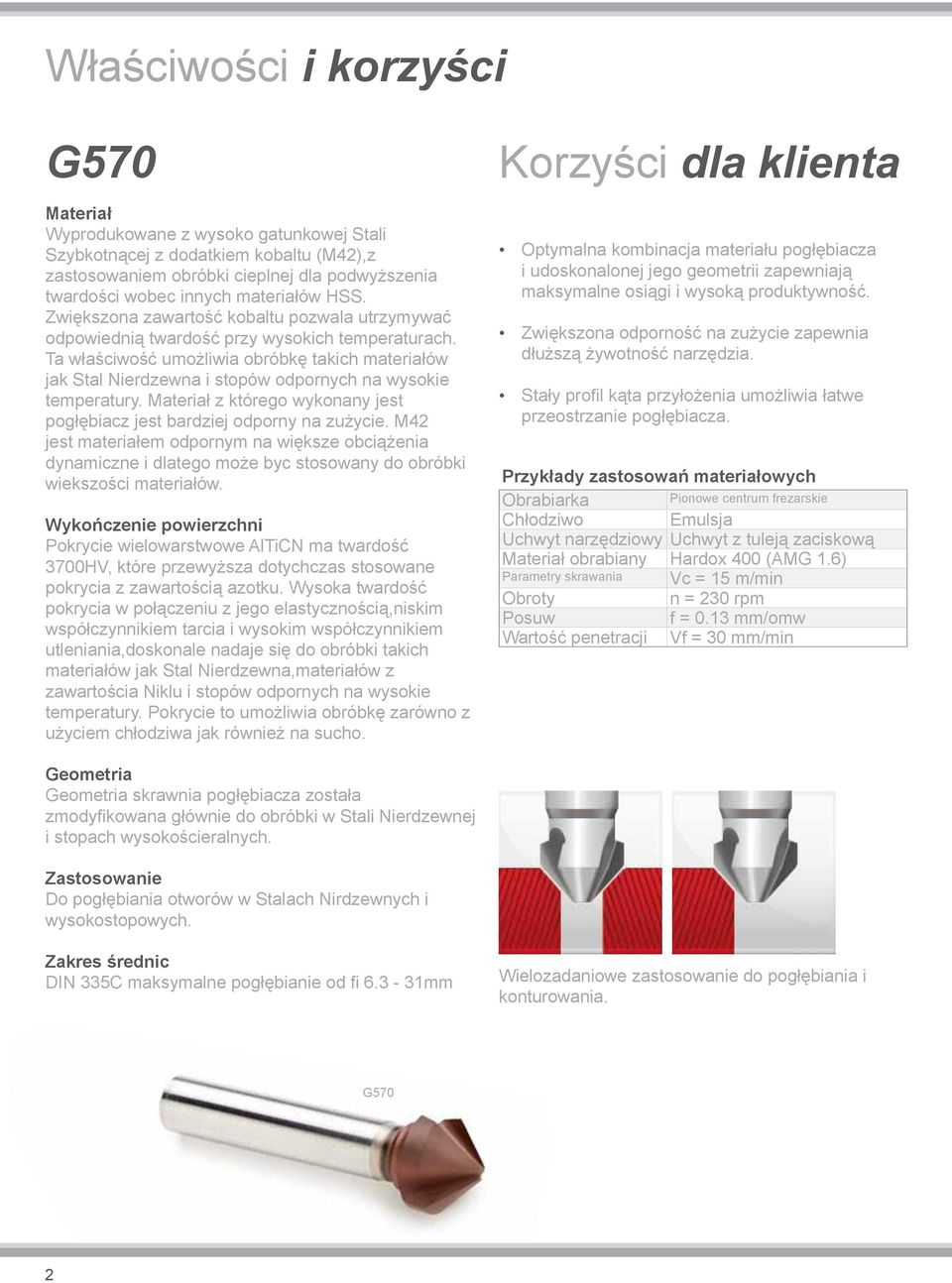

2 Właściwości i korzyści Materiał Wyprodukowane z wysoko gatunkowej Stali Szybkotnącej z dodatkiem kobaltu (M42),z zastosowaniem obróbki cieplnej dla podwyższenia twardości wobec innych materiałów HSS. Zwiększona zawartość kobaltu pozwala utrzymywać odpowiednią twardość przy wysokich temperaturach. Ta właściwość umożliwia obróbkę takich materiałów jak Stal Nierdzewna i stopów odpornych na wysokie temperatury. Materiał z którego wykonany jest pogłębiacz jest bardziej odporny na zużycie. M42 jest materiałem odpornym na większe obciążenia dynamiczne i dlatego może byc stosowany do obróbki wiekszości materiałów. Wykończenie powierzchni Pokrycie wielowarstwowe AlTiCN ma twardość 3700HV, które przewyższa dotychczas stosowane pokrycia z zawartością azotku. Wysoka twardość pokrycia w połączeniu z jego elastycznością,niskim współczynnikiem tarcia i wysokim współczynnikiem utleniania,doskonale nadaje się do obróbki takich materiałów jak Stal Nierdzewna,materiałów z zawartościa Niklu i stopów odpornych na wysokie temperatury. Pokrycie to umożliwia obróbkę zarówno z użyciem chłodziwa jak również na sucho. Korzyści dla klienta Optymalna kombinacja materiału pogłębiacza i udoskonalonej jego geometrii zapewniają maksymalne osiągi i wysoką produktywność. Zwiększona odporność na zużycie zapewnia dłuższą żywotność narzędzia. Stały profil kąta przyłożenia umożliwia łatwe przeostrzanie pogłębiacza. Przykłady zastosowań materiałowych Obrabiarka Pionowe centrum frezarskie Chłodziwo Emulsja Uchwyt narzędziowy Uchwyt z tuleją zaciskową Materiał obrabiany Hardox 400 (AMG 1.6) Parametry skrawania Vc = 15 m/min Obroty n = 230 rpm Posuw f = 0.13 /omw Wartość penetracji Vf = 30 /min Geometria Geometria skrawnia pogłębiacza została zmodyfikowana głównie do obróbki w Stali Nierdzewnej i stopach wysokościeralnych. Zastosowanie Do pogłębiania otworów w Stalach Nirdzewnych i wysokostopowych. Zakres średnic DIN 335C maksymalne pogłębianie od fi Wielozadaniowe zastosowanie do pogłębiania i konturowania. 2

3 Właściwości i korzyści Materiał Wyprodukowane ze stali szybkotnącej (HSS- M2),umożliwia pracę w wiekszości materiałach ze średnimi wartościami skrawania. Materiał pogłębiacza pozwolił na zastosowanie wydłużonej części chwytu dla trudno dostępnych zastosowań. Wykończenie powierzchni Jasne wykończenie ostrza pogłębiacza,zapobiega tworzeniu się narostu (BUE) na krawędziach skrawających przy obróbce miekkich stali i stopów nieżelaznych. Zmniejsza również temperaturę tarcia podczas skrawania dzięki ulepszonemu wykończeniu powierzchni. Chwyt Zwiększona długość chwytu,umożliwia pogłębianie i stępianie krawędzi trudnodostępnych otworów tam gdzie nie siegają standardowej długości narzędzia. Geometria Wysoki kąt natarcia zwiększa wydajność. Zastosowanie Do obróbki stali z niską i średnią wtrzymałościa na rozciąganie. Zalecenia do stosowania Pogłębiacze należa do jednych z bardziej uniwersalnych narzędzi. Zaprojektowane głównie do pogłębiania otworów pod śruby,mogą być również używane do usuwania zadziorów oraz nierównych krawędzi. Pogłębianie otworów przed gwintowaniem,zwiększa dokładność pozycjonowania i zapobiega spęczaniu przy wejściu w materiał. Jako dodatkowa korzyść pogłębiacze mogą być stosowane do zagłębień o kącie 45st. Korzyści dla klienta Dodatkowa długość chwytu umożliwia pogłębianie otworów trudnodostępnych. Np.. głębokie kieszenie Optymalna geometria ostrza zapewnia zwiększoną wydajność i zmniejszenie drgań co w efekcie daje lepszą powierzchnię wykonczenia. Stały profil kąta przyłożenia umożliwia łatwe przeostrzanie pogłębiacza. 3

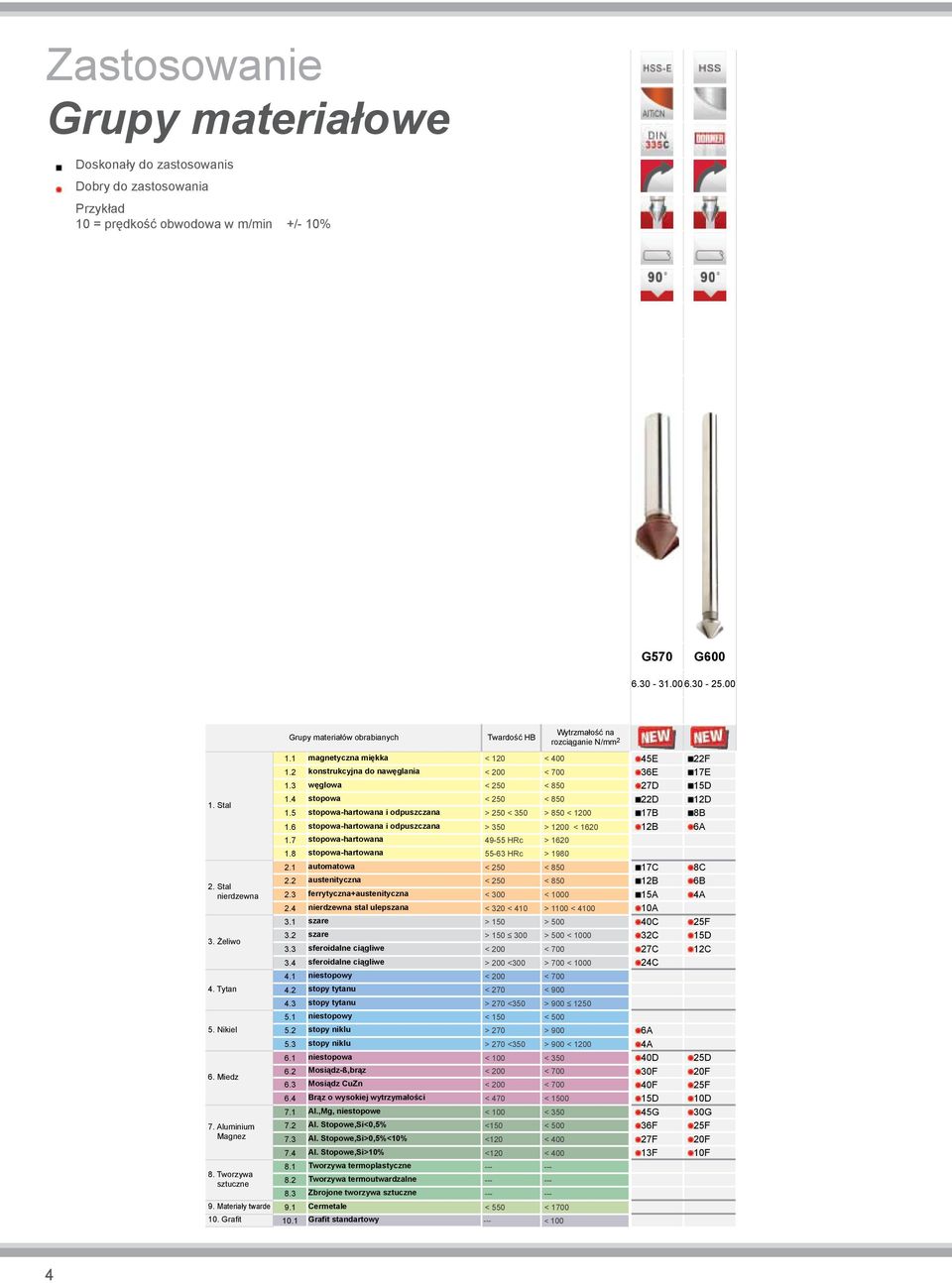

4 Zastosowanie Grupy materiałowe Doskonały do zastosowanis Dobry do zastosowania Przykład 10 = prędkość obwodowa w m/min +/- 10% Grupy materiałów obrabianych Twardość HB Wytrzmałość na rozciąganie N/ magnetyczna miękka < 120 < konstrukcyjna do nawęglania 1.3 węglowa < 250 < Stal 1.4 stopowa < 250 < stopowa-hartowana i odpuszczana > 250 < 350 > 850 < stopowa-hartowana i odpuszczana > 350 > 1200 < stopowa-hartowana HRc > stopowa-hartowana HRc > automatowa < 250 < Stal 2.2 austenityczna < 250 < 850 nierdzewna 2.3 ferrytyczna+austenityczna < 300 < nierdzewna stal ulepszana < 320 < 410 > 1100 < szare > 150 > Żeliwo 3.2 szare > > 500 < sferoidalne ciągliwe 3.4 sferoidalne ciągliwe > 200 <300 > 700 < niestopowy 4. Tytan 4.2 stopy tytanu < 270 < stopy tytanu > 270 <350 > niestopowy < 150 < Nikiel 5.2 stopy niklu > 270 > stopy niklu > 270 <350 > 900 < niestopowa < 100 < Miedz 6.2 Mosiądz-ß,brąz 6.3 Mosiądz CuZn 6.4 Brąz o wysokiej wytrzymałości < 470 < Al.,Mg, niestopowe < 100 < Aluminium 7.2 Al. Stopowe,Si<0,5% <150 < 500 Magnez 7.3 Al. Stopowe,Si>0,5%<10% <120 < Al. Stopowe,Si>10% <120 < Tworzywa termoplastyczne Tworzywa sztuczne 8.2 Tworzywa termoutwardzalne Zbrojone tworzywa sztuczne Materiały twarde 9.1 Cermetale < 550 < Grafit 10.1 Grafit standartowy --- < E 36E 27D 22D 17B 12B 17C 12B 15A 10A 40C 32C 27C 24C 6A 4A 40D 30F 40F 15D 45G 36F 27F 13F 22F 17E 15D 12D 8B 6A 8C 6B 4A 25F 15D 12C 25D 20F 25F 10D 30G 25F 20F 10F 4

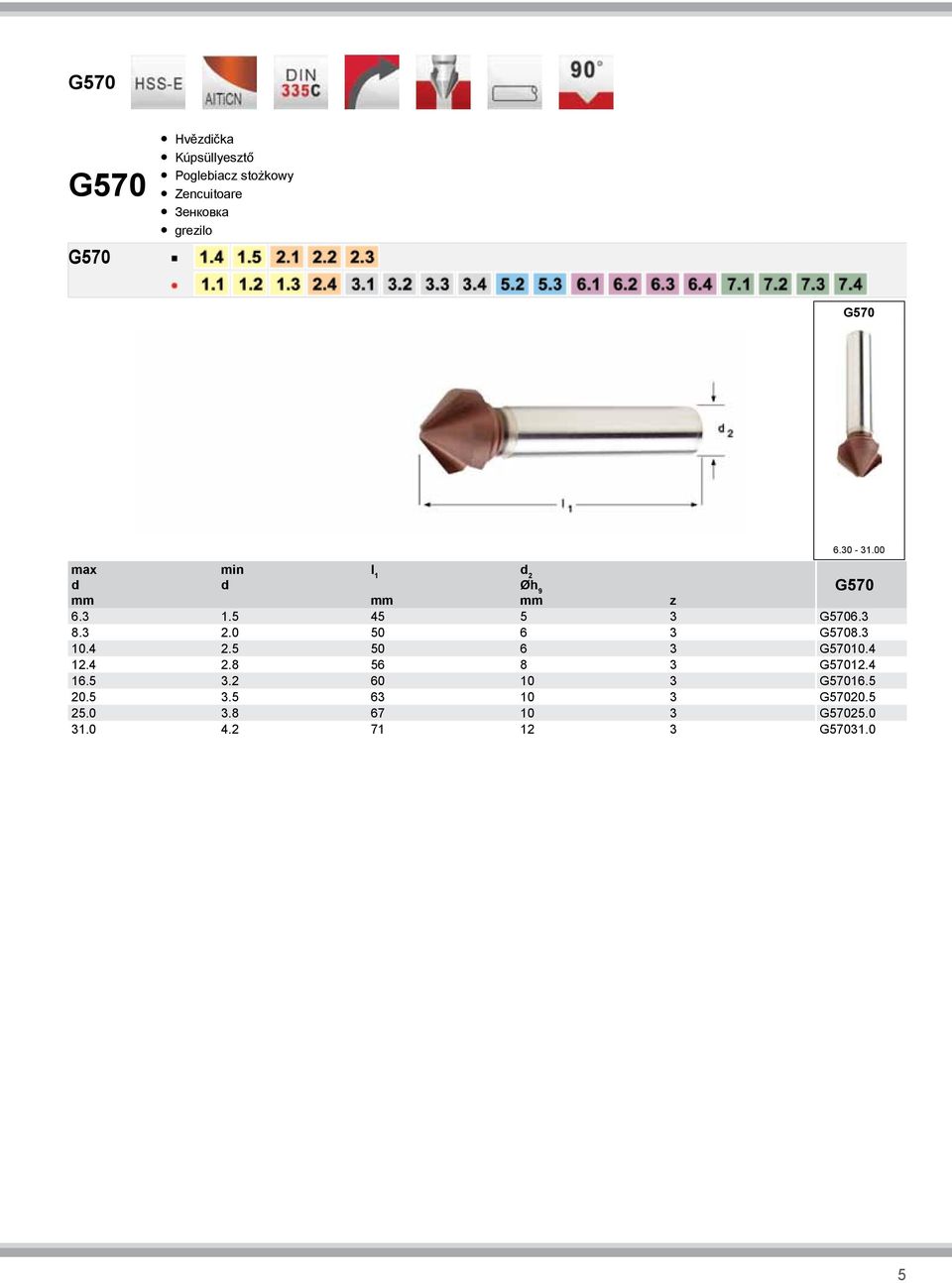

5 Hvězdička Kúpsüllyesztő Poglebiacz stożkowy Zencuitoare Зенковка grezilo max d min d l 1 z d 2 Øh

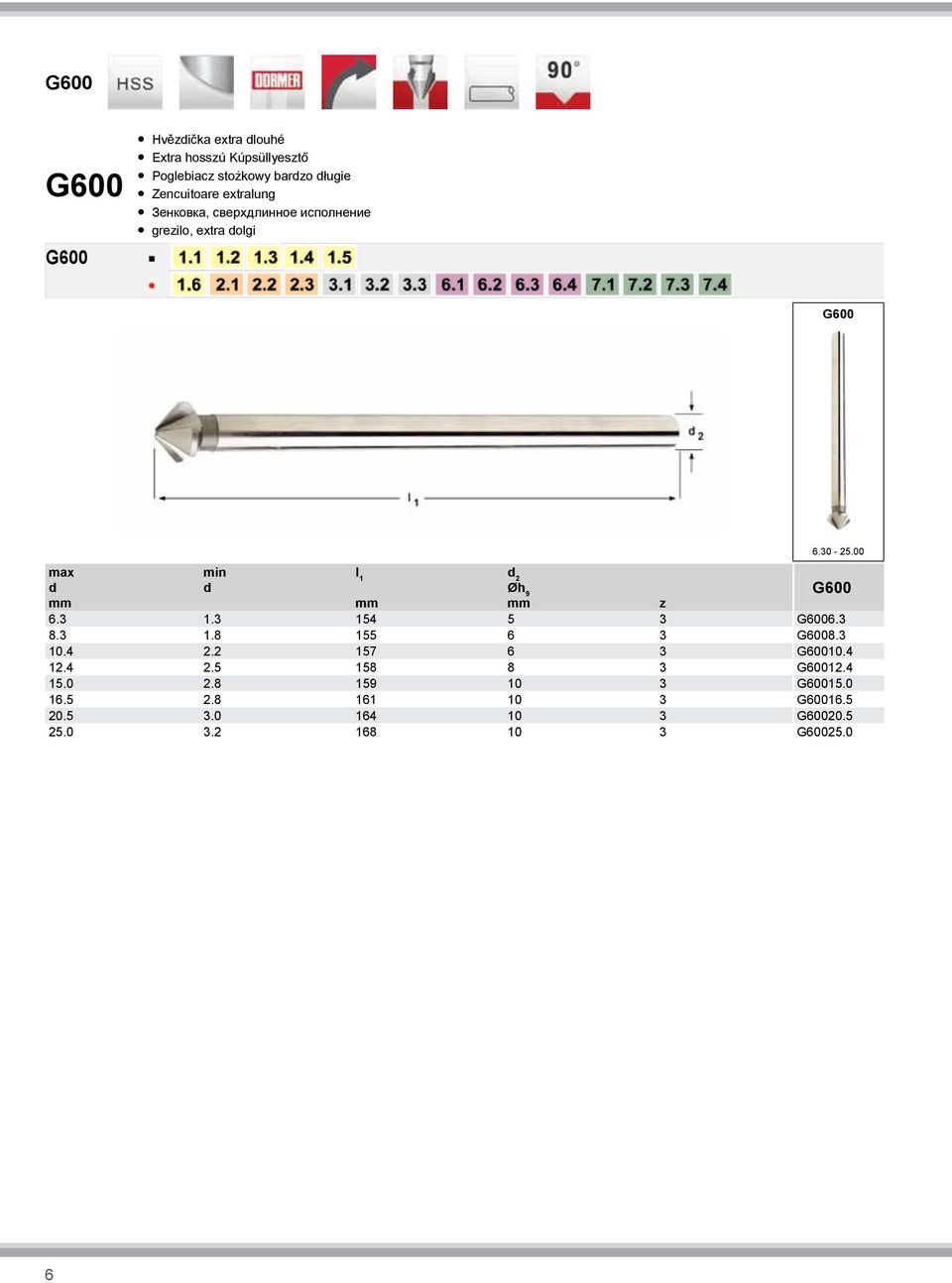

6 Hvězdička extra dlouhé Extra hosszú Kúpsüllyesztő Poglebiacz stożkowy bardzo długie Zencuitoare extralung Зенковка, сверхдлинное исполнение grezilo, extra dolgi max d min d l 1 z d 2 Øh

7 Poradnik Techniczny Dormera Dostepny również w wersji na I-Phone Już dostępny in 13 languages! Wersja elektroniczna Poradnika Technicznego Dormera,zawiera: Parametry skrawania,kalkulacja Oblicznie zapotrzebowania mocy. Dział rozwiązywania problemów Dostepny również w wersji,drukowanej. Prosimy o kontakt z lokalnym przedstawicielem firmy Dormer. 7
