1 Politechnika Warszawska Zaopatrzenie budynków użyteczności publicznej w ciepłą wodę dr inż. Jarosław Chudzicki Politechnika Warszawska Wydział Inżynierii Środowiska jarek.chudzicki@is.pw.edu.pl Politechnika Warszawska Oszczędzanie wody w budynkach użyteczności publicznej Zmniejszenie wielkości wypływu wody Skrócenie czasu trwania wypływu wody Zmniejszenie ciśnienia przed punktami czerpalnymi Perlatory, Ograniczniki wypływu, Baterie jednouchwytowe, Baterie jednouchwytowe z ekoprzyciskiem. Baterie termostatyczne, Baterie przyciskowe, Baterie bezdotykowe. Reduktory ciśnienia. 1

2 Politechnika Warszawska Struktura zużycia wody a jej temperatura Zmniejszenie wypływu armatura czerpalna o zmniejszonym wypływie, perlatory, ograniczniki wypływu (tzw. eko-przyciski), regulatory przepływu, reduktory ciśnienia. 4 2

3 Zmniejszenie wypływu 6 Różnica ciśnienia, bar Bateria umywalkowa jednouchwytowa Bateria umywalkowa z ogranicznikiem wypływu Bateria wannowa dwuuchwytowa Przepływ, l/min 5 Skrócenie czasu korzystania z baterii baterie jednouchwytowe, baterie termostatyczne, baterie przyciskowe, baterie bezdotykowe. 6 3

4 Bateria dwuuchwytowa temperatura czas 7 Bateria jednouchwytowa temperatura czas 8 4

5 Bateria termostatyczna temperatura czas 9 Bateria bezdotykowa temperatura czas 10 5

6 Instalacja tradycyjna Dopływ wody 30% Spłukiwanie miski ustępowej Kąpiel pod prysznicem Pranie w pralce Sprzątanie pomieszczeń Podstawowe mycie ciała Odpływ wody zużytej 11 Dopływ wody Instalacja dualna Zbiornik Kąpiel pod prysznicem Pranie w pralce Sprzątanie pomieszczeń Podstawowe mycie ciała Filtr Pompownia Spłukiwanie miski ustępowej Odpływ wody zużytej 12 6

7 Zasilanie budynku w wodę zimną (temp. 10 C) Instalacja wodociągowa Woda zimna (temp. 10 C) Przygotowanie wody ciepłej (temp. 60 C) Woda zmieszana (temp. 37 C) Ścieki czarne (temp. 10 C) Ścieki szare (temp. 30 C) Instalacja kanalizacyjna Ścieki bytowo-gospodarcze (temp. 15 C) Odzysk ciepła Odzysk ciepła Możliwość podgrzania wody o t=5 C Odprowadzenie ścieków z budynku do kanalizacji zewnętrznej Możliwość podgrzania wody o t=20 C??? 13 WNIOSEK: W przypadku odzysku ciepła z odprowadzanych ścieków z budynku należy odmiennie zaprojektować instalację kanalizacyjną (zgodnie z PN-EN 12056): System I instalacja tradycyjna, System IV instalacja dualna z rozdziałem ścieków szarych i czarnych 14 7

8 Odzysk ciepła ze ścieków przykłady rozwiązań Wymiennik ciepła rura w rurze, Spiralny wymiennik ciepła, Panelowy wymiennik ciepła, Wymiennik ciepła typu Rotujące Dyski, Wymienniki ciepła typu Low Heat. 15 Zmniejszenie zużycia wody zimnej = zmniejszenie zużycia energii? Mniejsza ilość wody dostarczanej do punktów czerpalnych Mniejsza wymagana wydajność pomp w zestawach hydroforowych Zmniejszenie zużycia energii elektrycznej zasilającej agregaty pompowe WNIOSEK: W przypadku obniżania zużycia energii w budynkach należy dążyć do zmniejszenia zużycia zarówno wody ciepłej jak i zimnej 16 8

9 Zmniejszenie zużycia wody zimnej w budynkach użyteczności publicznej Płuczki ustępowe o zmniejszonych pojemnościach (1,5/3/4,5 dm 3 ), Płuczki ustępowe z regulacją objętości spłukiwanej wody, Pisuary dla mężczyzn, Pisuary dla kobiet, Wykorzystanie ścieków szarych do spłukiwania toalet, Wykorzystanie wody z opadów atmosferycznych, np. do spłukiwania toalet. 17 Techniczne możliwości oszczędzania wody i energii w budynkach użyteczności publicznej wnioski ze STEP-u: Aby w sposób kompleksowy rozwiązać problem minimalizacji poboru wody i energii w budynkach użyteczności publicznej należy uwzględnić zarówno wielkość zużycia i sposoby przygotowywania wody zimnej jak i ciepłej, a także sposoby odprowadzania wody zużytej z analizowanego budynku. 18 9

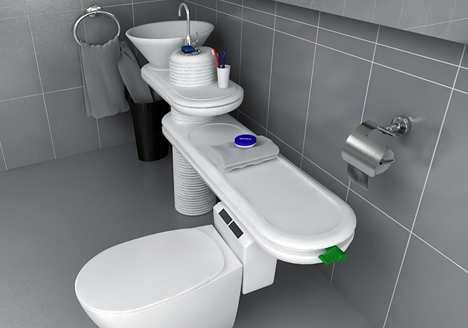

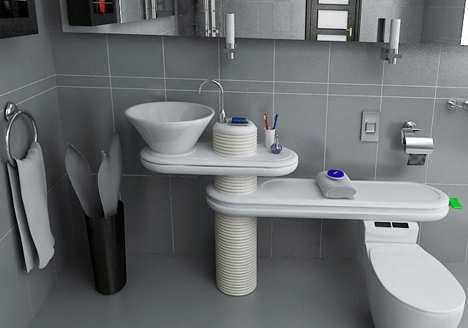

10 Instalacje dualne przykłady rozwiązań 19 Instalacje dualne przykłady rozwiązań 20 10

11 Działania zmierzające do racjonalizacji zużycia wody i energii Ograniczenie zużycia wody w miejscach jej wykorzystywania, Ograniczenie przecieków wody, Wykorzystywanie wody deszczowej do wybranych potrzeb, Wykorzystywanie wody wodociągowej tylko do celów wymagających wysokiej jakości (instalacje dualne). 21 Techniczne sposoby oszczędzania wody w budynkach użyteczności publicznej Eliminacja przecieków wody, Stosowanie oszczędnych urządzeń do poboru wody w powiązaniu z kształtowaniem odpowiednich nawyków ich wykorzystywania, Usprawnienie przygotowania oraz obiegów ciepłej wody i stosowanie urządzeń zapewniających utrzymanie pożądanej temperatury wody w instalacjach, Zredukowanie ciśnienia wody przed punktami czerpalnymi, Wykorzystywanie wody zużytej (np. ścieków szarych), Wykorzystywanie wody pochodzącej z opadów atmosferycznych (tzw. deszczówka - sezonowo)

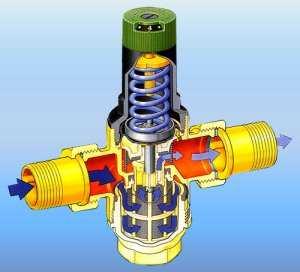

12 2/23/2012 Redukcja ciśnienia w instalacji 23 Budynek biurowy Przykład strefowania instalacji Obecna nazwa: Oxford Tower Wysokość całkowita: 150 m Wysokość do dachu: 140 m Liczba kondygnacji: 47 Rozpoczęcie budowy: 1975 Zakończenie budowy:

13 Schemat instalacji strefowej w budynku biurowym (OXFORD TOWER Warszawa) Instalacje tryskaczowe (parter, garaże) Dodatkowe uzdatniane wody (odwrócona osmoza) Kuchnia, parter i pomieszczenia podziemne Strefa I (1-4) Strefa II (5-21) Strefa III (22-47) Strefa I ppoż. (1-21) Strefa II ppoż. (22-47) Przyłącza wodociągowe: - ul. Chałubińskiego - Al. Jerozolimskie F WC WC WC WC DN 150 mm EA DN 150 mm EA Zbiornik ppoż. 2x75 m 3 Pompy rezerwowe Rodzaje instalacji ciepłej wody 13

14 Rodzaje instalacji ciepłej wody Rodzaje instalacji ciepłej wody 14

15 Klasyfikacja urządzeń do przygotowania ciepłej wody Klasyfikacja urządzeń do przygotowania ciepłej wody 15

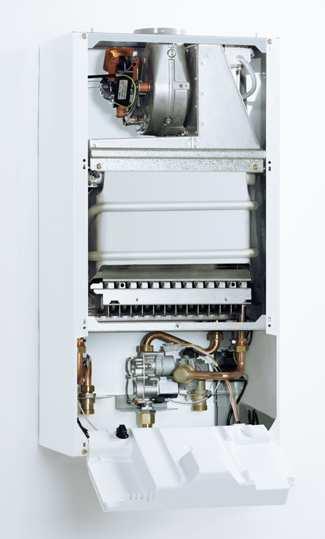

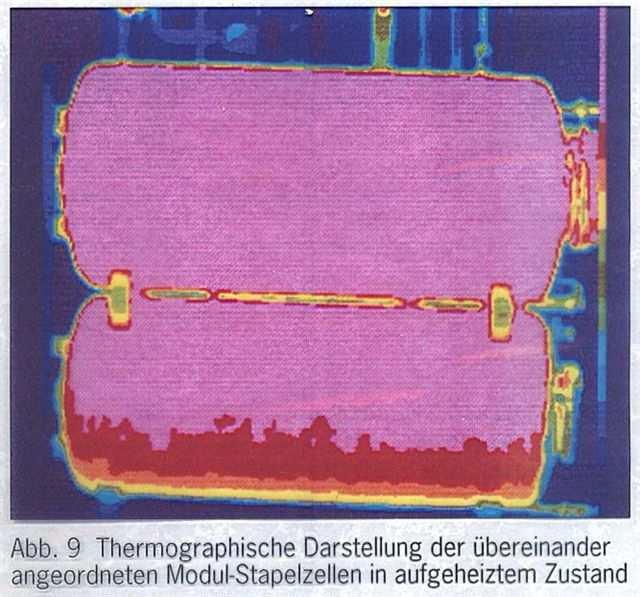

16 Klasyfikacja urządzeń do przygotowania ciepłej wody Urządzenia do przygotowania ciepłej wody 16

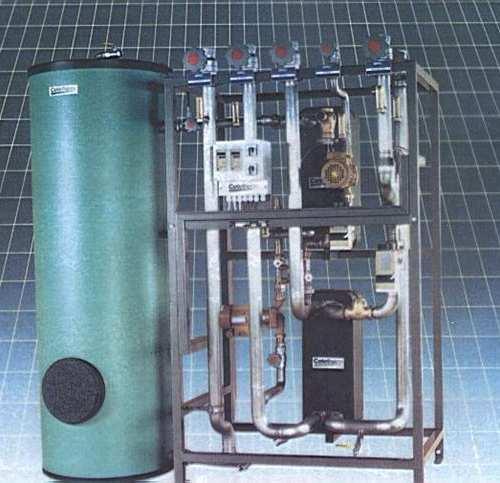

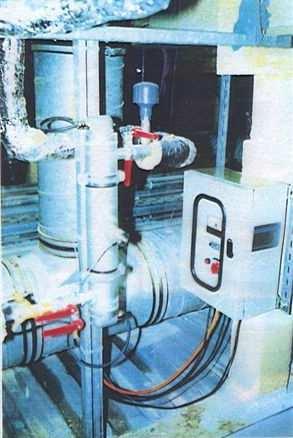

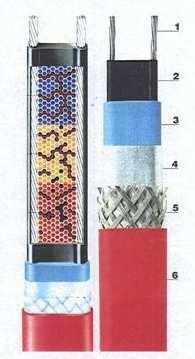

17 Urządzenia do przygotowania ciepłej wody Legionella w instalacjach ciepłej wody 34 17

18 Legionella w instalacjach ciepłej wody 35 Legionella w instalacjach ciepłej wody 36 18

19 Legionella w instalacjach ciepłej wody 37 Legionella w instalacjach ciepłej wody 38 19

20 Legionella w instalacjach ciepłej wody 39 Legionella w instalacjach ciepłej wody 40 20

21 Legionella w instalacjach ciepłej wody 41 Dziękuję za uwagę. dr inż. Jarosław Chudzicki Politechnika Warszawska Wydział Inżynierii Środowiska jarek.chudzicki@is.pw.edu.pl Wsparcie udzielone przez Islandii, Liechtenstein i Norwegii poprzez dofinansowanie ze środk rodków Mechanizmu Finansowego Europejskiego Obszaru Gospodarczego oraz Norweskiego Mechanizmu Finansowego 21
