Politechnika Wrocławska Wrocław, dnia r. Wydział Budownictwa Lądowego i Wodnego. Ćwiczenie projektowe z Instalacji sanitarnych
|
|
- Seweryn Marcinkowski
- 5 lat temu
- Przeglądów:
Transkrypt
1 Politechnika Wrocławska Wrocław, dnia r. Wydział Budownictwa Lądowego i Wodnego Ćwiczenie projektowe z Instalacji sanitarnych Prowadzący: Dr inż. Edyta Dudkiewicz Wykonał: Daniel Ciesielski
2 Opis techniczny 1. Przedmiot opracowania Przedmiotem opracowania jest projekt techniczny instalacji wodno-kanalizacyjnej dla budynku jednorodzinnego, podpiwniczonego. 2. Zakres opracowania W zakres opracowania wchodzą: obliczenia instalacji wody zimnej i ciepłej: dobór średnic przewodów, dobór zestawu wodomierzowego oraz wyznaczenie wymaganego ciśnienia rurociągu, obliczenia kanalizacji sanitarnej i deszczowej: dobór średnic podejść i pionów oraz przewodów odpływowych, wykonanie 6 rysunków: Rzut piwnicy z planem sytuacyjnym skala 1:50 Rys.1 Rzut parteru skala 1:50 Rys.2 Rzut poddasza skala 1:50 Rys.3 Rozwinięcie izometryczne instalacji wodociągowej skala 1:50 Rys.4 Profil kanalizacji sanitarnej skala 1:50 Rys.5 Profil kanalizacji deszczowej skala 1:50 Rys.6 3. Założenia projektowe a) Ogólna charakterystyka budynku: - rzędna terenu w sąsiedztwie budynku 100 m n.p.m., - odległość budynku od granicy działki 4 m. b) Zbrojenie terenu - Sieć wodociągowa: Materiał: PEHD, Średnica 100 mm Zagłębienie rurociągu: h=3 m Odległość od granicy działki: 1,8 m - Kanał Sanitarny: Materiał: PCV, Średnica 0,315 m, Spadek: 2 Zagłębienie rurociągu: h=3,3 m Odległość od granicy działki: 1,0 m Rzędne dna studzienek: 96,70 m n.p.m. - Kanał Deszczowy: Materiał: PCV, Średnica 0,315 m, Spadek: 3 Zagłębienie rurociągu: h=1,8 m Odległość od granicy działki: 2,9 m Rzędne dna studzienek: 98,20 m n.p.m. 4. Opis projektowanego rozwiązania instalacji wodociągowej a) Przyłącze wodociągowe: Przyłącze z rury PE Ø50 ułożyć ze spadkiem 2 w kierunku instalacji wodociągowej zewnętrznej. Przyłączem wejść do budynku przez ścianę zewnętrzną na wysokość 60 cm nad posadzką. b) Instalacja wewnętrzna: Instalację wewnętrzną wykonać z rur miedzianych o średnicach
3 zgodnie z Rys.1-4. Zestaw wodomierzowy umieścić na wysokości 60 cm nad posadzką piwnicy oraz w odległości 50 cm od ściany piwnicy. W skład zestawu wodomierzowego wchodzą: - Zawór kulowy, - Wodomierz skrzydełkowy, jednostrumieniowy JS-4-02 firmy Aquaterm DN20, - Filtr F 76S firmy Honeywell DN20, - Zawór antyskażeniowy EA-RV277 firmy Danfoss DN20. Odejście na ciepłą wodę wykonać w odległości 4,00 m od zestawu wodomierzowego (zgodnie z Rys.1 oraz Rys.4). Instalację wodociągową w piwnicy wyprowadzić na wysokość 2,50m nad posadzkę w odległości 50 cm za zestawem wodomierzowym. Wodę ciepłą i zimną na kondygnację doprowadzić za pomocą dwóch pionów prowadzonych w szachtach kanalizacyjnych, znajdujących się przy kominach budynku. Przewody wody układać w bruzdach na wysokości 95 cm nad posadzką kondygnacji. Przewody wody ciepłej układać nad przewodami wody zimnej. 5. Opis projektowanego rozwiązania instalacji kanalizacyjnej a) Kanalizacja sanitarno-bytowa: Instalację sanitarną wykonać z rur PCV o średnicach zgodnych z Rys Podejścia niewentylowane prowadzić ze spadkiem 2% do pionów. Podejścia budynku łączyć do pionów (dwa w danym budynku) prowadzonych w szachtach kanalizacyjnych, wyprowadzonych ponad dach budynku i w ten sposób wentylowanych. U podstawy pionów zamontować czyszczaki. Rury kanalizacyjne w piwnicy prowadzić pod poziomem posadzki. Należy zamontować wpusty w pomieszczeniach: Pralnia (Piwnica), Pomieszczenie wodomierza (Piwnica), Garaż (Piwnica). Studzienkę St1 połączyć ze studzienką St2 za pomocą przykanalika o długości 3,10 m DN150mm o spadku 1,5%. Studzienka na terenie działki Wavin Tegra Ø1000, na ulicy studzienka firmy Matbet Ø1000 z kręgów betonowych. Głębokość posadowienia studzienek 96,70 m n.p.m. b)kanalizacja deszczowa: Na kanalizację deszczową składają się rynny PCV w systemie BRYZA100 o ø100mm firmy Cellfast prowadzone ze spadkiem 0,5% w kierunku rur spustowych. Rury spustowe z PCV w systemie BRYZA100 o ø90mm firmy Cellfast. U podstawy rur spustowych zamontować rewizje. Deszczówkę z rur spustowych doprowadzić do kanału deszczowego za pomocą rur PCV o ø100mm ze spadkiem 3%. Wykonać dwie studzienki ø1000mm (rewizyjną i przyłączeniową). Głębokość posadowienia studzienek 98,20m n.p.m. Studzienki połączyć za pomocą przykanalika (początek 98,20 m n.p.m.) o długości 3,55m DN100mm o spadku 3,0%. 6. Załączniki: a) ZAŁ.1 Karta katalogowa wodomierza, b) ZAŁ.2 Karta katalogowa filtru, c) ZAŁ.3 Karta katalogowa zaworu antyskażeniowego.
4 1. Projekt instalacji wodociągowej W instalacji wodociągowej objętej niniejszym projektem znajdują się następujące urządzenia wymagające doprowadzenia wody: na parterze zlewozmywak, płuczka zbiornikowa, zmywarka, umywalka. na poddaszu: wanna, pralka, płuczka zbiornikowa, umywalka. Sposób podziału instalacji na działki obliczeniowe przedstawiony jest na następujących rysunkach: Rysunek 1 (rzut piwnic) przedstawia miejsce przyłączenia instalacji do piwnicy budynku, armaturę kontrolno-pomiarową i umiejscowienie pionów wodociągowosanitarnych; Rysunek 2 (rzut parteru) przedstawia umiejscowienie pionów i rozmieszczenie armatury sanitarnej na parterze; Rysunek 3 (rzut poddasza) przedstawia umiejscowienie pionów i rozmieszczenie armatury sanitarnej na poddaszu; Rysunek 4 przedstawia rozwinięcie izometryczne instalacji wodociągowej. Dodatkowo na rysunkach określone są średnice przewodów rozdzielczych ins talacji wodociągowej. Dobrano wspólne szachty dla instalacji wodociągowej i kanalizacyjnej, przy czym kierowano się zasadą, by pion kanalizacyjny znajdował się możliwie blisko miski ustępowej, a długość przewodu rozdzielczego kanalizacyjnego nie przekroczyła 10 m. W poniższej tabeli zestawiono wartości normatywnych wypływów wody dla poszczególnych rodzajów punktów czerpalnych, zgodnych z normą PN-92/B-01706: Tabela nr 1. Normatywne wartości wypływów wody dla punktów czerpalnych Normatywny wypływ wody: Rodzaj punktu czerpalnego Woda zimna [dm 3 /s] Woda ciepła [dm 3 /s] Tylko ciepłej albo zimnej [dm 3 /s] Zmywarka 0,07 Pralka automatyczna Bateria czerpalna dla wanien do siedzenia Bateria czerpalna dla zlewozmywaka Bateria czerpalna dla umywalek Płuczka zbiornikowa Bateria czerpalna dla natrysku 0,15 0,15 0,07 0,07 0,07 0,07 0,15 0,15 0,25 0,13
5 Wąż ogrodowy 0,3 Ze względu na to, że suma normatywnych wypływów wody ze wszystkich urządzeń wynosi więcej niż 0,07 dm 3 /s i mniej niż 20 dm 3 /s, a normatywny wypływ wody w żadnym z urządzeń nie przekracza 0,5 dm 3 /s, obliczeniowy przepływ wody dla danej działki oblicza się ze wzoru: gdzie: q n 0,682 0,45 q 0, 14 n qn normatywny wypływ wody z danego urządzenia [dm 3 /s]; Σqn suma normatywnych wypływów wody z urządzeń, które są zasilane przez daną działkę [dm 3 /s]. Zgodnie z normą PN-92/B średnice przewodów dobrano tak, aby prędkość nie przekraczała: w połączeniach od pionu do punktów czerpalnych 1,5 m/s; w pionach 1,5 m/s; w przewodach rozdzielczych 1,0 m/s; w podłączeniach wodociągowych (domowych) 1,0 m/s. Na podstawie przepływów obliczeniowych i dopuszczalnych prędkości maksymalnych wody dobrano średnice przewodów, korzystając z równania przepływu: gdzie: q s 1000 A v qs obliczeniowy przepływ wody w danej działce [dm 3 /s]; v prędkość przepływu wody w danej działce [m/s]; A wewnętrzne pole przekroju poprzecznego przewodu [m 2 ]. Średnice wewnętrzne przekroju poprzecznego oblicza się ze wzoru: d w 4 A [ m] Przewody odczytano z nomogramu z Wymagań technicznych Cobrti Instal Zeszyt 10. Katalogowa średnica podana jest w postaci dz x g, gdzie dz to średnica zewnętrzna przewodu, g grubość izolacji. Średnica wewnętrzna wynosi więc: d w d 2 g z
6 Dla projektowanej instalacji planuje się wykonanie 8 punktów czerpalnych wody dla których normatywne wypływy zestawiono w tabeli wraz z wymaganym ciśnieniem przed każdym z tych punktów. Tabela nr 2. Określenie zapotrzebowania wody dla budynku Urządzenie Ilość (szt.) qn wz [dm 3 /s] qn cwu [dm3/s] qn og [dm3/s] pw [kpa] Natrysk (N) 2 0,15 0,15 0,6 100 Płuczka zbiornikowa (Pł) 2 0,13 0 0,26 50 Pralka automatyczna (P) 1 0,25 0 0, Umywalka (U) 3 0,07 0,07 0, Wanna (W) 1 0,15 0,15 0,3 100 Zmywarka (Z) 1 0,07 0 0, Zlewozmywak (Zz) 1 0,07 0,07 0, Zawór ze złączką do węża ogrodowego (Z.o.) 1 0,3 0 0,3 150 qn 1,61 0,73 2,34 W poniższych tabelach zestawiono przepływy normatywne i obliczeniowe, prędkości przepływu wody i średnice dobranych przewodów dla danych działek. Tabela nr 3. Dobór średnic przewodów i wyznaczenie strat liniowych na odcinkach wody zimnej Nr odc. Wyszczeg. L (m) qn [dm 3 /s] q[dm3 /s] dzxg [mm] dw [m] V [m/s] R [kpa/m] pl [kpa] 1 Umywalka 1 0,07 0,07 12x1,0 0,01 0,84 1,50 1,50 2 Płuczka zbiornikowa 0,3 0,13 0,13 15x1,0 0,013 1,00 1,20 0, ,65 0,2 0,19 15x1,0 0,013 1,44 2,40 3,96 4 Natrysk 2,3 0,15 0,15 15x1,0 0,013 1,13 1,50 3,45 5 Wanna 0,2 0,15 0,15 15x1,0 0,013 1,13 1,50 0, ,75 0,3 0,26 18x1,0 0,016 1,28 1,50 5, ,5 0,5 0,36 22x1,0 0,02 1,14 0,90 3,15 8 Zawór ogrodowy 6 0,3 0,26 18x1,0 0,016 1,28 1,50 9,00 9 Umywalka 1,8 0,07 0,07 12x1,0 0,01 0,84 1,50 2, ,35 0,37 0,30 18x1,0 0,016 1,47 2,00 0,70 11 Natrysk 3,8 0,15 0,15 15x1,0 0,013 1,13 1,50 5,70 12 Płuczka zbiornikowa 0,75 0,13 0,13 15x1,0 0,013 1,00 1,20 0, ,8 0,28 0,24 18x1,0 0,016 1,22 1,40 1, ,2 0,65 0,42 22x1,0 0,02 1,34 1,20 0, ,4 1,15 0,59 28x1,5 0,025 1,19 0,75 1,05 16 Umywalka 4,95 0,07 0,07 12x1,0 0,01 0,84 1,50 7, ,7 1,22 0,61 28x1,5 0,025 1,23 0,78 0,55 18 Kocioł 1,2 0,73 0,45 28x1,5 0,025 0,92 0,65 0, ,5 1,95 0,78 35x1,5 0,032 0,97 0,4 1,00
7 20 Zmywarka 0,75 0,07 0,07 12x1,0 0,01 0,84 1,50 1,13 21 Zlewozmywak 0,2 0,07 0,07 12x1,0 0,01 0,84 1,50 0, ,95 0,14 0,14 15x1,0 0,013 1,07 1,4 5,53 23 Pralka 3,65 0,25 0,23 18x1,0 0,016 1,12 1,2 4, ,1 0,39 0,31 22x1,0 0,02 0,98 0,7 3, ,34 0,86 42x1,5 0,039 0,72 0,18 0,90 26 Przyłącze 6,95 2,34 0,86 PE Ø 50 0,044 0,57 0,09 0,63 Tabela nr 4. Dobór średnic przewodów i wyznaczenie strat liniowych na odcinkach wody ciepłej Nr odc. Wyszczeg. L (m) qn [dm^3/s] q[dm3/s] dzxg [mm] dw [m] V [m/s] R [kpa/m] pl [kpa] 1 Umywalka 2,8 0,07 0,07 12x1,0 0,01 0,84 1,20 3,36 2 Natrysk 2,3 0,15 0,15 15x1,0 0,013 1,13 1,20 2,76 3 Wanna 0,2 0,15 0,15 15x1,0 0,013 1,13 1,20 0, ,8 0,3 0,26 18x1,0 0,016 1,28 1,40 5, ,5 0,37 0,30 18x1,0 0,016 1,47 1,70 5,95 6 Umywalka 2,3 0,07 0,07 12x1,0 0,01 0,84 1,20 2,76 7 Natrysk 4,5 0,15 0,15 15x1,0 0,013 1,13 1,20 5, ,2 0,22 0,21 18x1,0 0,016 1,02 0,80 0, ,4 0,59 0,40 22x1,0 0,02 1,27 0,90 1,26 10 Zlewozmywak 11,65 0,07 0,07 12x1,0 0,01 0,84 1,20 13, ,7 0,66 0,43 22x1,0 0,02 1,36 1,00 0,70 12 Umywalka 4,7 0,07 0,07 12x1,0 0,01 0,84 1,35 6, ,3 0,73 0,45 28x1,5 0,025 0,92 0,38 0,49 Dobór wodomierza: Dobrano wodomierz w oparciu o normę PN-92/B Przepływ obliczeniowy na odcinku wodomierzowym: q wod = 0,86 dm3 s = 3,1 m3 h Warunek właściwego doboru wodomierza: q Q oraz DN d

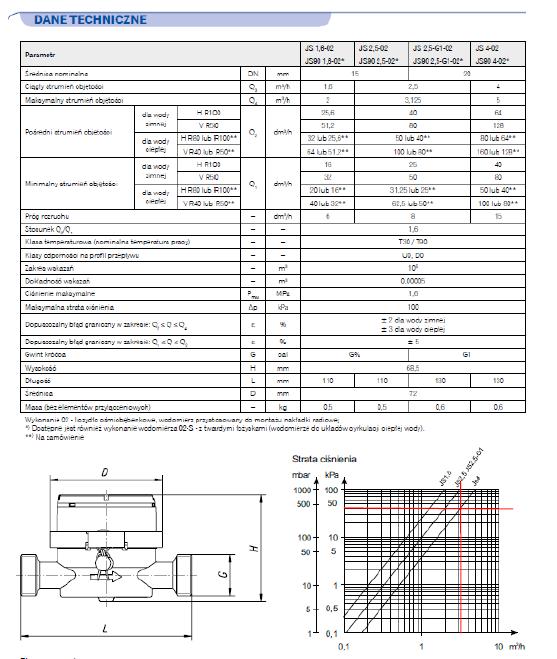

8 Dobrano wodomierz skrzydełkowy, jednostrumieniowy firmy Aquaterm, model JS 4-02 o średnicy DN20 oraz o ciągłym strumieniu objętości 4 m/s. Dla dobranego wodomierza odczytano z nomogramu producenta miejscową stratę ciśnienia. Strata miejscowa: Δh w = 40 kpa. Dobór zaworu antyskażeniowego. Dla budynku 1-rodzinnego zakłada się montaż zaworu antyskażeniowego, typu EA. Dla przepływu obliczeniowego na odcinku wodomierzowym

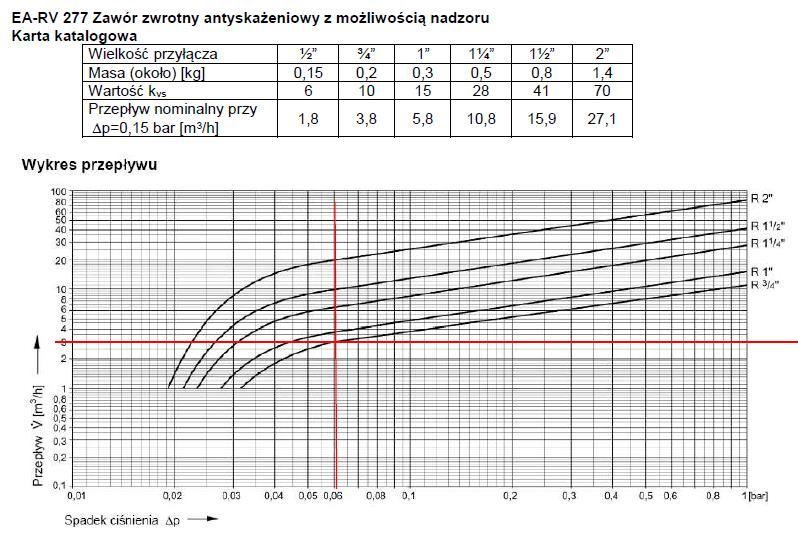

9 q wod = 0,86 dm3 = 3,1 m3 s h Dobrano zawór antyskażeniowy typu EA-RV277 firmy Danfoss o średnicy o DN 3 4 (przyłącze 3 4 ). Dla dobranego zaworu odczytano z nomogramu producenta stratę ciśnienia. Strata ciśnienia Δh ea = 0,06 bar = 6 kpa Dobór filtra do wody. Dobrano filtr do wody typu F76S firmy Honeywell o średnicy ¾. Strata ciśnienia pfiltra = 0,11bar = 11 kpa.
10 Wyznaczenie najniekorzystniejszego punktu czerpalnego w instalacji: Dla projektowanej instalacji rozpatrzono dwa przypadki usytuowania najniekorzystniejszego punktu czerpalnego, w oparciu o wyniki zestawione w poniższych tabelach. Tabela nr 5. Dobór średnic przewodów i wyznaczenie strat ciśnienia na odcinkach wody zimnej Nr odc. Wyszczeg. L (m) qn [dm 3 /s] q[dm 3 /s] dzxg [mm] dw [m] V [m/s] R [kpa/m] pl [kpa] 1 Umywalka 1 0,07 0,07 12x1,0 0,01 0,84 1,50 1,50 2 Płuczka zbiornikowa 0,3 0,13 0,13 15x1,0 0,013 1,00 1,20 0, ,65 0,2 0,19 15x1,0 0,013 1,44 2,40 3,96 4 Natrysk 2,3 0,15 0,15 15x1,0 0,013 1,13 1,50 3,45 5 Wanna 0,2 0,15 0,15 15x1,0 0,013 1,13 1,50 0, ,75 0,3 0,26 18x1,0 0,016 1,28 1,50 5, ,5 0,5 0,36 22x1,0 0,02 1,14 0,90 3,15 8 Zawór ogrodowy 6 0,3 0,26 18x1,0 0,016 1,28 1,50 9,00 9 Umywalka 1,8 0,07 0,07 12x1,0 0,01 0,84 1,50 2, ,35 0,37 0,30 18x1,0 0,016 1,47 2,00 0,70 11 Natrysk 3,8 0,15 0,15 15x1,0 0,013 1,13 1,50 5,70 12 Płuczka zbiornikowa 0,75 0,13 0,13 15x1,0 0,013 1,00 1,20 0, ,8 0,28 0,24 18x1,0 0,016 1,22 1,40 1, ,2 0,65 0,42 22x1,0 0,02 1,34 1,20 0, ,4 1,15 0,59 28x1,5 0,025 1,19 0,75 1,05 16 Umywalka 4,95 0,07 0,07 12x1,0 0,01 0,84 1,50 7, ,7 1,22 0,61 28x1,5 0,025 1,23 0,78 0,55 18 Kocioł 1,2 0,73 0,45 28x1,5 0,025 0,92 0,65 0, ,5 1,95 0,78 35x1,5 0,032 0,97 0,4 1,00 20 Zmywarka 0,75 0,07 0,07 12x1,0 0,01 0,84 1,50 1,13 21 Zlewozmywak 0,2 0,07 0,07 12x1,0 0,01 0,84 1,50 0, ,95 0,14 0,14 15x1,0 0,013 1,07 1,4 5,53 23 Pralka 3,65 0,25 0,23 18x1,0 0,016 1,12 1,2 4, ,1 0,39 0,31 22x1,0 0,02 0,98 0,7 3, ,34 0,86 42x1,5 0,039 0,72 0,18 0,90 26 Przyłącze 6,95 2,34 0,86 PE Ø 50 0,044 0,57 0,09 0,63
11 Tabela nr 6. Dobór średnic przewodów i wyznaczenie strat ciśnienia na odcinkach wody ciepłej Nr odc. Wyszczeg. L (m) qn [dm^3/s] q[dm3/s] dzxg [mm] dw [m] V [m/s] R [kpa/m] pl [kpa] 1 Umywalka 2,8 0,07 0,07 12x1,0 0,01 0,84 1,20 3,36 2 Natrysk 2,3 0,15 0,15 15x1,0 0,013 1,13 1,20 2,76 3 Wanna 0,2 0,15 0,15 15x1,0 0,013 1,13 1,20 0, ,8 0,3 0,26 18x1,0 0,016 1,28 1,40 5, ,5 0,37 0,30 18x1,0 0,016 1,47 1,70 5,95 6 Umywalka 2,3 0,07 0,07 12x1,0 0,01 0,84 1,20 2,76 7 Natrysk 4,5 0,15 0,15 15x1,0 0,013 1,13 1,20 5, ,2 0,22 0,21 18x1,0 0,016 1,02 0,80 0, ,4 0,59 0,40 22x1,0 0,02 1,27 0,90 1,26 10 Zlewozmywak 11,65 0,07 0,07 12x1,0 0,01 0,84 1,20 13, ,7 0,66 0,43 22x1,0 0,02 1,36 1,00 0,70 12 Umywalka 4,7 0,07 0,07 12x1,0 0,01 0,84 1,35 6, ,3 0,73 0,45 28x1,5 0,025 0,92 0,38 0,49 a) Bateria czerpalna dla natrysku łazienka na I piętrze woda zimna p w = Δp 4z + Δp 6z + Δp 7z + Δp 15z + Δp 17z + Δp 19z + Δp 25z + Δp 26z = 3,45 + 5,63 + 3,15 + 1,05 + 0,55 + 1,0 + 0,90 + 0,63 = 16, 36 kpa b) Bateria czerpalna dla natrysku łazienka na I piętrze woda ciepła p w = Δp 2c + Δp 4c + Δp 5c + Δp 9c + Δp 11c + Δp 13c + Δp 19z + Δp 25z + Δp 26z = 2,76 + 5,32 + 5,95 + 1,26 + 0,70 + 0,49 + 1,0 + 0,90 + 0,63 = 19,01 kpa Najbardziej niekorzystnym punktem czerpalnym w instalacji jest obieg wody ciepłej do natrysku, znajdującym się w łazience na I piętrze, dla którego straty ciśnienia związane z oporami liniowymi wynoszą 19,01 kpa. Całkowite straty ciśnienia na danej działce obliczono ze wzoru: pc pl pm gdzie: ΔpL straty liniowe [kpa]; Δpm straty miejscowe [kpa]. Przyjmuje się, że straty miejscowe wynoszą: - dla rur miedzianych pm = 30% pl - dla rur z tworzyw sztucznych pm = 50% pl pz = 16,36 + 0,3 16,36 = 24,27 kpa pc = 19,01 + 0,3 19,01 = 24,71kPa Z powyższych obliczeń wynika, że całkowite straty ciśnienia są największe dla obiegu wody ciepłej i wynoszą 24,71 kpa.
12 Wyznaczenie wymaganego ciśnienia wody dla budynku: Wymagane ciśnienie wyznacza się ze wzoru: p wym,wz = h g g + p c + p wyl + p wod + p f + p zaw,kpa gdzie: h g geometryczna różnica wysokości, bateria czerpalna wodociąg zewnętrzny g przyspieszenie ziemskie p c - całkowite straty ciśnienia na drodze od wodociągu do najniekorzystniejszego pkt. czerpalnego p wyl Wymagane ciśnienie przed natryskiem, p wyl = 100 kpa - pwod strata ciśnienia na wodomierzu, 40 kpa - pfiltra strata ciśnienia na filtrze, 11 kpa - pzaw strata ciśnienia na zaworze antyskażeniowym, 6 kpa p wym/wz = 6,57 9, , , , = 245, 72 kpa = 25 m H 2 O p wym,wc = h g g + p c + p wyl + p wod + p f + p zaw,kpa - pw cwu strata ciśnienia w węźle przygotowania ciepłej wody p wym,wc = 6,57 9, , , , = 258,16 kpa = 26,3 m H 2 O Minimalne wymagane ciśnienie w sieci wodociągowej wynosi 26, 3 m H 2 O = 258,16 kpa. 2. Projekt instalacji kanalizacyjnej Kanalizacja sanitarna Instalacja kanalizacyjna projektowana jest według systemu pierwszego określonego w normie PN-EN /2002. Tabela nr 7. Jednostkowe wypływy ścieków Urządzenie / przybór Wypływ jednostkowy DU Średnica nominalna D [dm 3 /s] [m] Umywalka 0,5 0,04 Płuczka zbiornikowa 2,5 0,10 Natrysk 0,6 0,05 Wanna 0,8 0,05 Pralka 0,8 0,05 Zlewozmywak 0,8 0,05 Zmywarka 0,8 0,05
13 Natężenie przepływu ścieków dla podejścia zbiorowego oblicza się ze wzoru: gdzie: Q ww k DU k współczynnik częstości (dla budownictwa mieszkalnego k = 0,5); Σ DU suma wypływów jednostkowych urządzeń odprowadzających ścieki do danego przewodu. PION I Tabela nr 8. Obciążenie pionu nr 1 Urządzenie Ilość DU [l/s] DN [m] imin [%] Przybór Natrysk (N) 1 0,6 0,05 2,00 Wanna (W) 1 0,8 0,05 2,00 Miska ustępowa (Mu) 1 2,5 0,10 2,00 Umywalka (U) 1 0,5 0,04 2,00 Natrysk (N) 1 0,6 0,05 2,00 Miska ustępowa (Mu) 1 2,5 0,10 2,00 Umywalka (U) 1 0,5 0,04 2,00 ΣDU [l/s] 8 Podejścia zbiorowe: 1) Natrysk + Wanna Σ DU = 0,6 + 0,8 = 1,4 dm 3 /s Qww = 0,5 1,4 = 0,59 dm 3 /s 2) Umywalka + Miska ustępowa Σ DU = 0,5 + 2,5 = 3,0 dm 3 /s Qww = 0,5 3,0 = 0,87 dm 3 /s 3) Natrysk + Miska ustępowa Σ DU = 0,6 + 2,5 = 3,1 dm 3 /s Qww = 0,5 3,1 = 0,88 dm 3 /s Wartości Qww nie przekraczają maksymalnego jednostkowego wypływu ścieków, dlatego przyjęto średnice nominalne takie jak w tabeli. Σ DU = 0,6 + 0,8 + 2,5 + 0,5 + 0,6 + 2,5 + 0,5 = 8,0 dm 3 /s Qww = 0,5 8,0 =1,41 dm 3 /s Średnica nominalna pionu przyjmuje wartość nie mniejszą niż 0,07 m i nie mniejszą niż maksymalna wartość średnicy nominalnej z urządzeń, a zatem w tym przypadku 0,1 m.
14 Odcinek PION II Tabela nr 9. Obciążenie pionu nr 2 Urządzenie Ilość DU [l/s] DN [m] imin [%] Przybór Zlewozmywak (Zz) 1 0,8 0,05 2,00 Zmywarka (Z) 1 0,8 0,05 2,00 ΣDU [l/s] 1,6 1 podejście zbiorowe: Zlewozmywak + Zmywarka Σ DU = 0,8 + 0,8 = 1,6 dm 3 /s Qww = 0,5 1,6 =0,63 dm 3 /s Wartość Qww nie przekracza maksymalnego jednostkowego wypływu ścieków, dlatego przyjęto średnice nominalną taką jak w tabeli. Przewody kanalizacyjne prowadzone są ze spadkiem 2%. Tabela nr 10. Dobór średnic dla przewodów odpływowych ΣDU [l/s] DUmax [l/s] Qww [l/s] DN [m] i [%] Q0 [l/s] v0 [m/s] α β h/d PI - Tr5 0,50 0,50 0,50 0,07 2,00 3,67 0,83 0,14 0,72 0,25 0,60 vrz [m/s] L [m] Rp [m npm] Rk [m npm] PI - Tr1 8,50 2,50 2,50 0,10 2,00 7,85 1,00 0,32 0,88 0,38 0,88 2,85 97,05 97,00 Wp2 - Tr1 1,50 1,50 1,50 0,07 2,00 3,67 0,83 0,41 0,95 0,44 0,79 Tr1 - Tr2 10,00 2,50 2,50 0,10 2,00 7,85 1,00 0,32 0,88 0,38 0,88 0,50 97,00 96,99 Wp1 - Tr2 1,50 1,50 1,50 0,07 2,00 3,67 0,83 0,41 0,95 0,44 0,79 Tr2 - Tr3 11,50 2,50 2,50 0,10 2,00 7,85 1,00 0,32 0,88 0,38 0,88 0,40 96,99 96,98 Wp3 - Tr3 1,50 1,50 1,50 0,07 2,00 3,67 0,83 0,41 0,95 0,44 0,79 Tr3 - Tr4 13,00 2,50 2,50 0,10 2,00 7,85 1,00 0,32 0,88 0,38 0,88 0,60 96,98 96,97 Tr6 - PII 0,80 0,80 0,80 0,07 2,00 3,67 0,83 0,22 0,83 0,32 0,69 PII - Tr4 2,40 0,80 0,80 0,10 2,00 7,85 1,00 0,10 0,65 0,21 0,65 Tr4 - St1 15,40 2,50 2,50 0,10 2,00 7,85 1,00 0,32 0,88 0,38 0,88 1,76 96,97 96,93 St1 - St2 15,40 2,50 2,50 0,15 1,50 20,15 1,14 0,12 0,67 0,23 0,76 2,10 96,93 96,90
15 Kanalizacja deszczowa Natężenie opadów deszczowych obliczono ze wzoru: Q d A r c gdzie: A powierzchnia odwadnianej powierzchni dachu (A = 103 m 2 ); r opad charakterystyczny (przyjęto r = 300 dm 3 /s/ m 2 ) c współczynnik spływu (przyjęto c = 1). Qd = / = 3,1 dm 3 /s Przy budynku znajdują się 2 rury spustowe zaprojektowane przez architekta. Dla każdej z nich: Qdj = 3,1/2=1,55 dm 3 /s Aj = 103/2=51,5 m 2 Dla Qd = 3,1 dm 3 /s dobrano przewody odprowadzające ścieki deszczowe o średnicy DN = 0,1 m. Do odprowadzenia wód opadowych zastosowano rynny w systemie BRYZA 100 o średnicy 100 mm firmy Cellfast. Rynny prowadzone są ze spadkiem 0,5% w kierunku pionu spustowego Rs1 i Rs2. Wg katalogu systemu rynnowego BRYZA dobrano średnice rur spustowych 90 mm. Tabela nr 11. Dobór średnic dla przewodów odpływowych Odcin ek ΣDU [l/s] DUmax [l/s] Qww [l/s] DN [m] Rs1 - St3 1,55 1,55 1,55 0,10 St3 - St4 3,10 1,55 1,55 0,10 i [% ] Q0 [l/s] v0 [m/s] α 3,0 0, 0 9,74 1, ,0 0, 0 9,74 1,24 16 β 0, 75 0, 75 h/ vrz d [m/s] 0, 28 0,93 0, 28 0,93 L [m] Rp [m npm] Rk [m npm] 12, 70 88,00 98,51 3,5 5 98,51 98,40
16 Rs1-2,88 Wp x1, x1, x1,0 Pion I 13-28x1, x1, x1, x1,5 Wp2 Tr1 Tr2 F EA 24-22x1, Wp x1, x1,0 Tr3 Tr4 Pion II 0.04 Tr x1,0 Tr Rs2 25% 2% St1 Wavin Tegra Ø1000 mm St3 Przykanalik Ø5 Studzienka rewizyjna Ø1000 mm Studzienka firmy Matbet Ø1000 mm z kręgów betonowych Przykanalik Ø0 GRANICA DZIAŁKI St2 SIEĆ KANALIZACJI SANITARNEJ Ø m SIEĆ WODOCIĄGOWA Ø 00 m St4 SIEĆ KANALIZACJI DESZCZOWEJ Ø m Studzienka przyłączeniowa Ø1000 mm Imię i nazwisko Data Podpis 1:50 Kreślił Sprawdził Daniel Ciesielski dr inż. Edyta Dudkiewicz Nazwa rysunku: Rzut piwnicy z planem sytuacyjnym Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego Rys. 1
17 8-18x1,0 ± 0, x1,0 8-18x1, x1, x1, x1, x1, x1,0 7-15x1, x1, x1, x1, x1, x1,0 25% 2% 1:50 Kreślił Sprawdził Imię i nazwisko Daniel Ciesielski dr inż. Edyta Dudkiewicz Data Podpis Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego Nazwa rysunku: Rzut parteru Rys. 2
18 +3, x1,0 5-18x1,0 7-22x1,0 2-15x1,0 1-12x1,0 1-12x1, x1, x1,0 3-15x1,0 2-15x1,0 5-15x1,0 4-15x1, :50 Kreślił Sprawdził Imię i nazwisko Daniel Ciesielski dr inż. Edyta Dudkiewicz Data Podpis Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego Nazwa rysunku: Rzut poddasza Rys. 3
19 Z.o. 1-12x1,0 3-15x1,0 Pł 2-15x1,0 + 3,24 m 1-12x1,0 U 4-18x1,0 6-18x1,0 I PIĘTRO 8-18x1,0 5-18x1,0 W 7-22x1,0 N 2-15x1,0 3-15x1,0 5-15x1,0 4-15x1,0 6-12x1,0 8-18x1,0 9-12x1, x1, x1, x1,0 U ± 0,00 m 12-15x1,0 Pł 15-28x1,5 7-15x1,0 N PARTER 9-22x1, x1, x1, x1, x1, x1, x1, x1, x1, x1, x1, x1,0 Zz21-12x1,0 Z 20-12x1,0 ± 0,00 m - 2,88 m U 25-42x1,5 PARTER PIWNICA F EA 26-PEØ50 P - 2,88 m 23-18x1,0 PIWNICA Oznaczenie symboli N Natrysk P Pralka automatyczna Pł Płuczka zbiornikowa U Umywalka POZIOM TERENU 0,00 m 100 mn.p.m. GRANICA DZIAŁKI W Z Zo Wanna Zmywarka Zawór ogrodowy Zz Zlewozmywak SIEĆ WODOCIĄGOWA PEHD Ø100 EA F Zestaw wodomierzowy F EA Zawór antyskażeniowy typu EA-RV277 firmy Danfoss DN20 Filtr typu F76S firmy Honeywell DN20 Wodomierz skrzydełkowy jednostrumieniowy JS4-02 firmy Aquaterm DN20 Zawór kulowy 1:50 Kreślił Nazwa rysunku: Sprawdził Imię i nazwisko Daniel Ciesielski dr inż. Edyta Dudkiewicz Data Rozwinięcie izometryczne instalacji wodociągowej Podpis Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego Rys. 4
20 Linia regulacyjna Pion I Wywietrznik Umywalka Natrysk Wanna Miska ustępowa + 3,24 m 2% 0,05 2% 0,10 2% 0,10 2% 0,04 Natrysk 2% 0,05 Umywalka Miska ustępowa 2% 0,10 0,10 0,10 Umywalka 2% 0,04 ±0,00 m Wavin Tegra Ø m n.p.m. St 1 St 2 Studzienka firmy Matbet Ø1000 mm z kręgów betonowych Czyszczak - 2,88 m 2% 0,04 2% 0,10 Wp2 Wp1 Wp3 Pion II Tr1 Tr2 Tr3 Tr4 2% 0, % 0, Rzędna terenu RT [m n.p.m.] Rzędna dna RD [m n.p.m.] 2.7/ / / / / /3.1 Długość [m] / Odległość [m] /2 100/2 100/2 /2 100/2 150/1,5 Średnica [mm] / Spadek [%] Imię i nazwisko Data 1:50 Kreślił Sprawdził Daniel Ciesielski dr inż. Edyta Dudkiewicz Nazwa rysunku: Profil kanalizacji sanitarnej Podpis Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego Rys. 5
21 Linia regulacyjna Rynna w systemie BRYZA Ø100 spadek 0.5% + 3,24 m 0,09 Rura spustowa w systemie BRYZA Ø90 ±0,00 m Rewizja 100 m n.p.m. Studzienka rewizyjna Ø1000 St 3 Studzienka przyłączeniowa Ø1000 St 4 3% 0, % 0, ,88 m Rzędna terenu RT [m n.p.m.] Rzędna dna RD [m n.p.m.] Długość [m] / Odległość [m] Średnica [mm] / Spadek [%] 12,70/12,70 100/3 3,55/16,25 100/3 Imię i nazwisko Data 1:50 Kreślił Sprawdził Daniel Ciesielski dr inż. Edyta Dudkiewicz Nazwa rysunku: Profil kanalizacji deszczowej Podpis Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego Rys. 6
