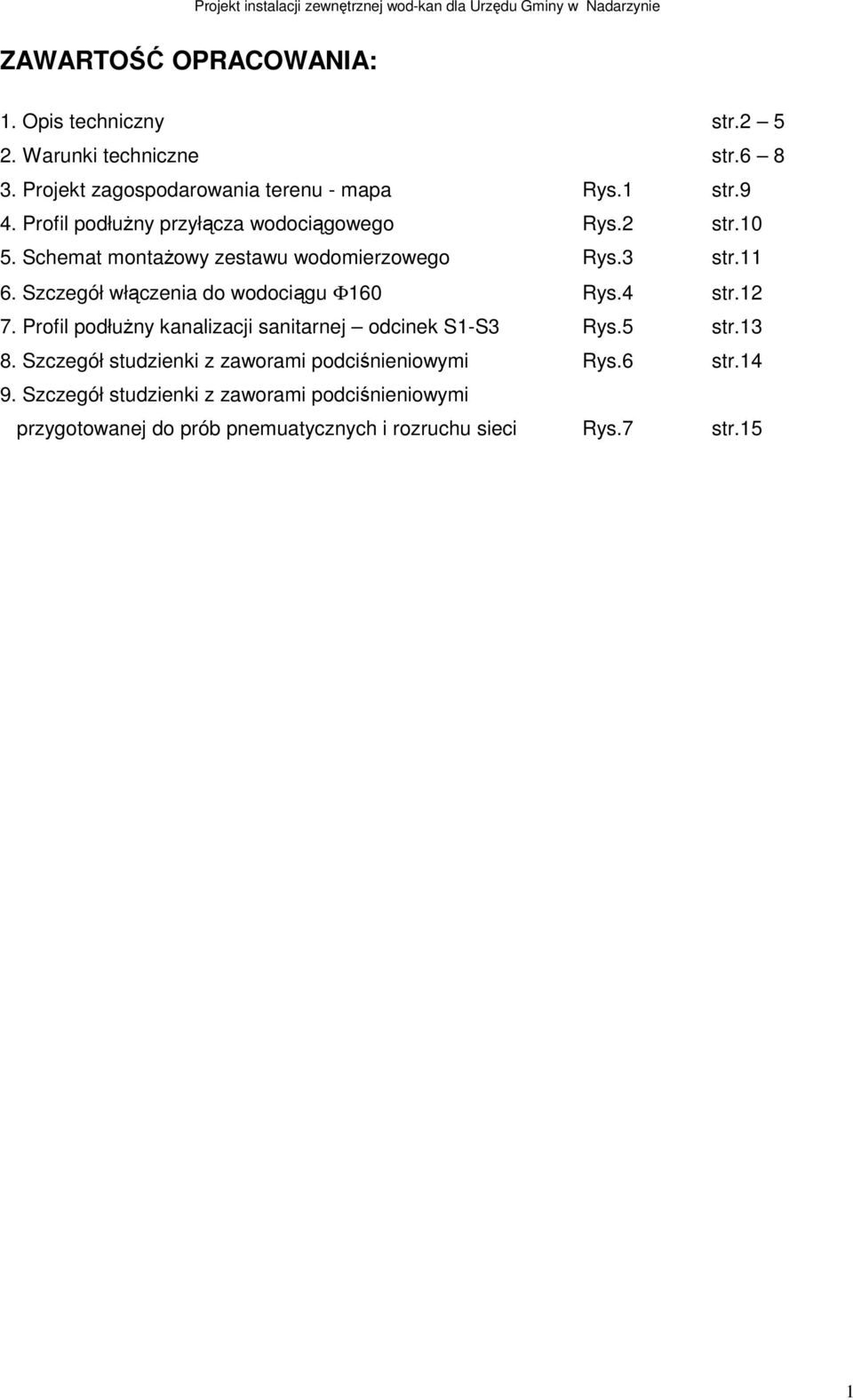

1 ZAWARTOŚĆ OPRACOWANIA: 1. Opis techniczny str Warunki techniczne str Projekt zagospodarowania terenu - mapa Rys.1 str.9 4. Profil podłużny przyłącza wodociągowego Rys.2 str Schemat montażowy zestawu wodomierzowego Rys.3 str Szczegół włączenia do wodociągu Φ160 Rys.4 str Profil podłużny kanalizacji sanitarnej odcinek S1-S3 Rys.5 str Szczegół studzienki z zaworami podciśnieniowymi Rys.6 str Szczegół studzienki z zaworami podciśnieniowymi przygotowanej do prób pnemuatycznych i rozruchu sieci Rys.7 str.15 1

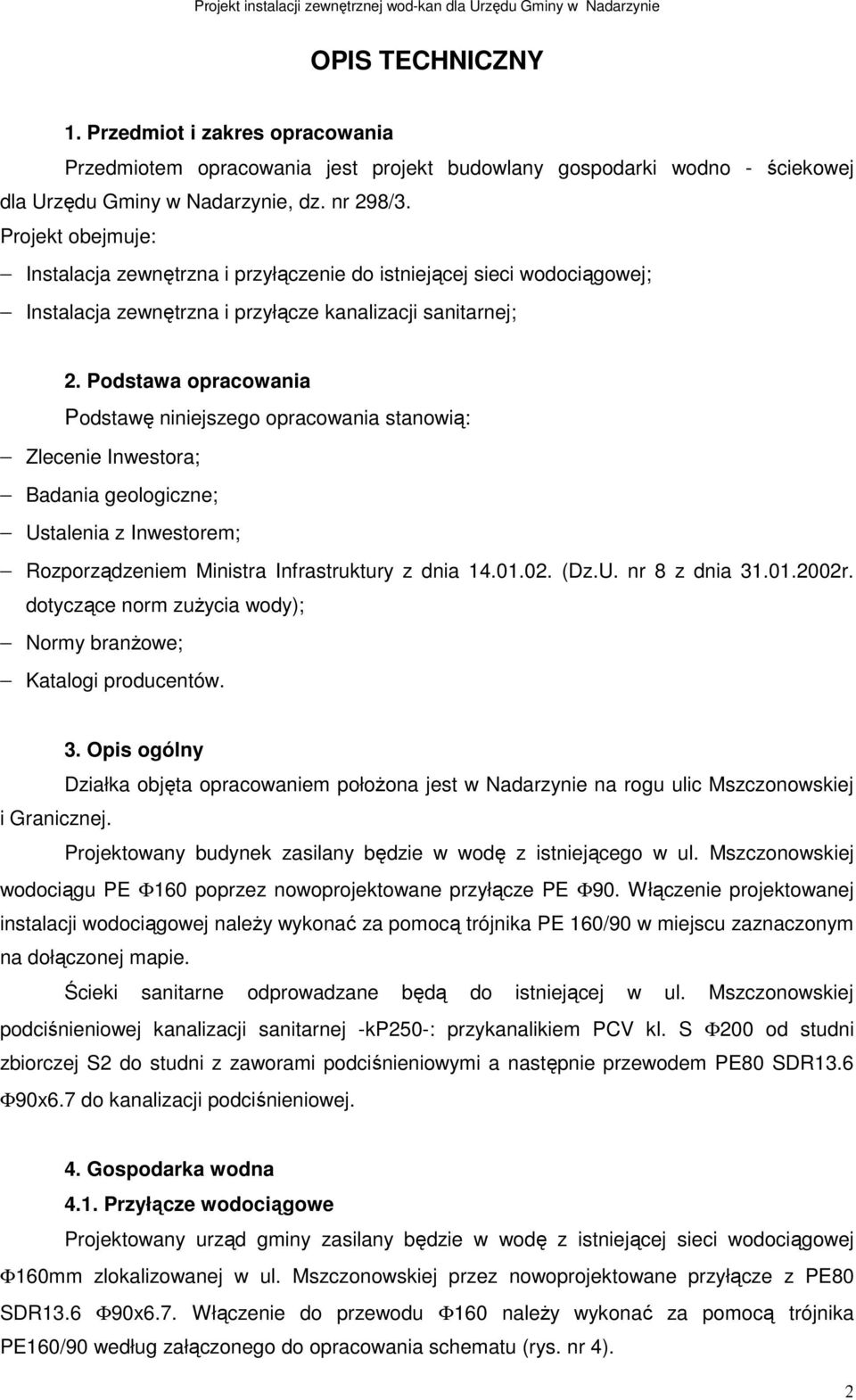

2 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany gospodarki wodno - ściekowej dla Urzędu Gminy w Nadarzynie, dz. nr 298/3. Projekt obejmuje: Instalacja zewnętrzna i przyłączenie do istniejącej sieci wodociągowej; Instalacja zewnętrzna i przyłącze kanalizacji sanitarnej; 2. Podstawa opracowania Podstawę niniejszego opracowania stanowią: Zlecenie Inwestora; Badania geologiczne; Ustalenia z Inwestorem; Rozporządzeniem Ministra Infrastruktury z dnia (Dz.U. nr 8 z dnia r. dotyczące norm zużycia wody); Normy branżowe; Katalogi producentów. 3. Opis ogólny Działka objęta opracowaniem położona jest w Nadarzynie na rogu ulic Mszczonowskiej i Granicznej. Projektowany budynek zasilany będzie w wodę z istniejącego w ul. Mszczonowskiej wodociągu PE Φ160 poprzez nowoprojektowane przyłącze PE Φ90. Włączenie projektowanej instalacji wodociągowej należy wykonać za pomocą trójnika PE 160/90 w miejscu zaznaczonym na dołączonej mapie. Ścieki sanitarne odprowadzane będą do istniejącej w ul. Mszczonowskiej podciśnieniowej kanalizacji sanitarnej -kp250-: przykanalikiem PCV kl. S Φ200 od studni zbiorczej S2 do studni z zaworami podciśnieniowymi a następnie przewodem PE80 SDR13.6 Φ90x6.7 do kanalizacji podciśnieniowej. 4. Gospodarka wodna 4.1. Przyłącze wodociągowe Projektowany urząd gminy zasilany będzie w wodę z istniejącej sieci wodociągowej Φ160mm zlokalizowanej w ul. Mszczonowskiej przez nowoprojektowane przyłącze z PE80 SDR13.6 Φ90x6.7. Włączenie do przewodu Φ160 należy wykonać za pomocą trójnika PE160/90 według załączonego do opracowania schematu (rys. nr 4). 2

3 Do opomiarowania zużycia wody dla projektowanego urzędu gminy projektuje się wodomierz sprzężony 50/20 (np. MWN/WS 50/2.5-S DN50mm firmy PoWoGaz) zlokalizowany w pomieszczeniu kotłowni. W skład zestawu wodomierzowego wchodzą: 2 zawory odcinające, wodomierz sprzężony 50/20 (np. MWN/WS 50/2.5-S DN50mm firmy PoWoGaz), filtr siatkowy DN 2 zawór antyskażeniowy typu EA (np. EA291NF DN 2 firmy Danfoss). Zestaw wodomierzowy należy zamontować 0,7 m nad posadzką zgodnie z dołączonym schematem Zapotrzebowanie wody Ilość użytkowników poszczególnych pomieszczeń ustalono na podstawie danych uzyskanych od Inwestora i obowiązujących przepisów. Obliczeniowa ilość osób przebywających na terenie projektowanego budynku osób. Przeciętne normy zużycia wody przyjęto na podstawie Dz. U. nr 8 poz. 70 z 14 stycznia Zużycie to wynosi: 15 dm 3 /na osobę. Q śr dobowe = (150*15)/1000 = 2,25 m 3 /d Q max dobowe = Q śr dobowe 1,4 = 3,15 m 3 /d Q śr h = Q max dobowe /8 = 0,39 m 3 /h Q max h = Q śr h 3,2 = 1,2 m 3 /h Obliczenie zapotrzebowania na zimną wodę dla sali gimnastycznej przeprowadzono zgodnie z PN-92/B Normatywne wypływy z punktów czerpalnych. Urządzenie Liczba sztuk Normatywny wypływ (l/s) Suma wypływu (l/s) woda zimna umywalka 28 0,07 1,96 1,96 miska ustępowa 20 0,13 2,60 - polewaczka 2 0,15 0,30 - pisuar 6 0,30 1,80 - zlew 2 0,07 0,14 0,14 6,80 2,10 woda ciepła Z uwagi na specyfikę działania obiektu wielkość zapotrzebowania wody przyjęto w sposób następujący: q = 0,682 (Σq n ) 0,45-0,14 [dm 3 /s] dla Σq n> 1,5dm 3 / s Przepływ obliczeniowy: q = 0,682 (6,80+2,10) 0,45-0,14 dm 3 / s = 1,68 dm 3 /s zimna woda + ciepła woda 3

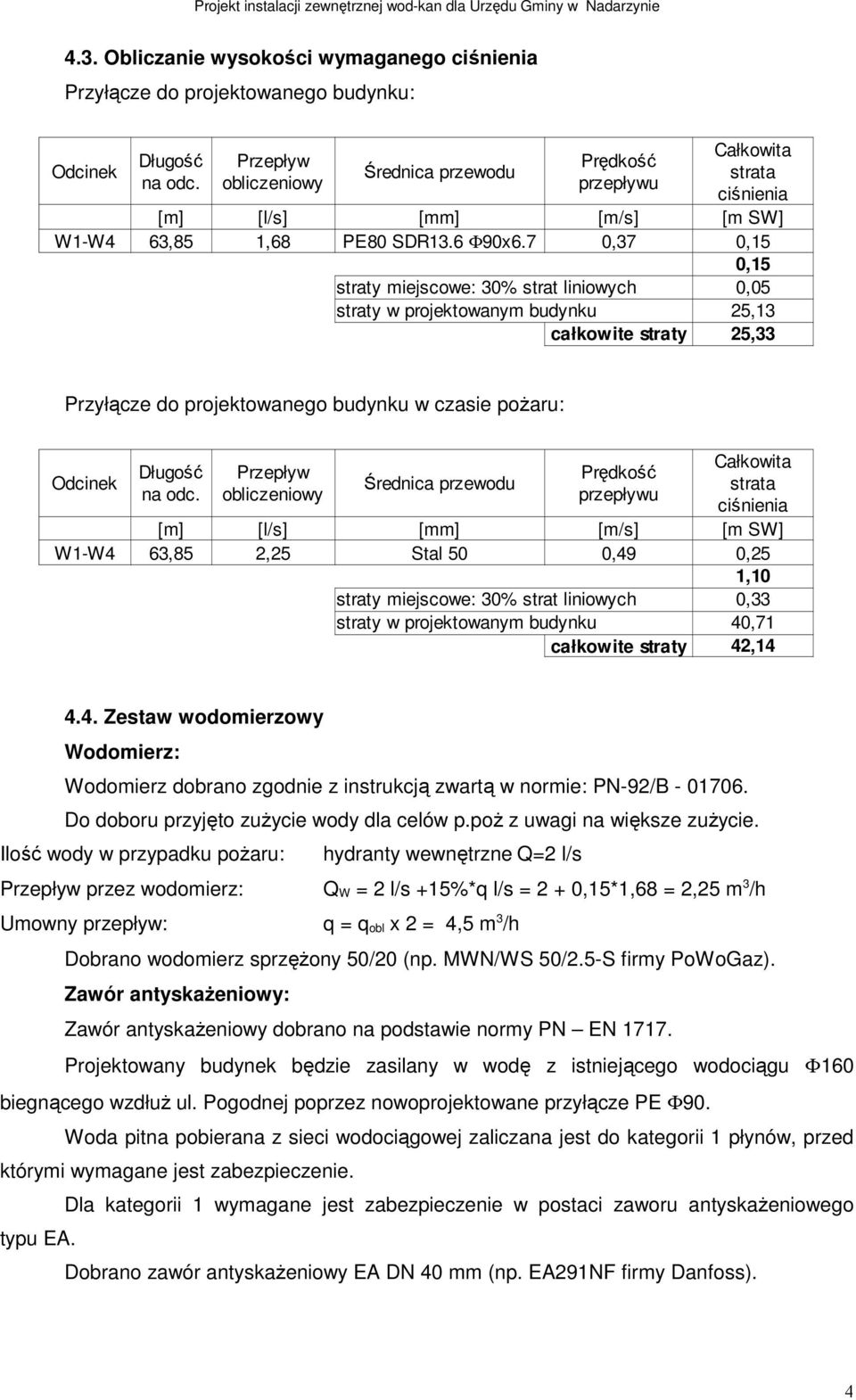

4 4.3. Obliczanie wysokości wymaganego ciśnienia Przyłącze do projektowanego budynku: Całkowita Długość Przepływ Prędkość Odcinek Średnica przewodu strata na odc. obliczeniowy przepływu ciśnienia [m] [l/s] [mm] [m/s] [m SW] W1-W4 63,85 1,68 PE80 SDR13.6 Φ90x6.7 0,37 0,15 0,15 straty miejscowe: 30% strat liniowych 0,05 straty w projektowanym budynku 25,13 całkowite straty 25,33 Przyłącze do projektowanego budynku w czasie pożaru: Odcinek Długość na odc. Przepływ obliczeniowy Średnica przewodu Prędkość przepływu Całkowita strata ciśnienia [m] [l/s] [mm] [m/s] [m SW] W1-W4 63,85 2,25 Stal 50 0,49 0,25 1,10 straty miejscowe: 30% strat liniowych 0,33 straty w projektowanym budynku 40,71 całkowite straty 42, Zestaw wodomierzowy Wodomierz: Wodomierz dobrano zgodnie z instrukcją zwartą w normie: PN-92/B Do doboru przyjęto zużycie wody dla celów p.poż z uwagi na większe zużycie. Ilość wody w przypadku pożaru: hydranty wewnętrzne Q=2 l/s Przepływ przez wodomierz: Q W = 2 l/s +15%*q l/s = 2 + 0,15*1,68 = 2,25 m 3 /h Umowny przepływ: q = q obl x 2 = 4,5 m 3 /h Dobrano wodomierz sprzężony 50/20 (np. MWN/WS 50/2.5-S firmy PoWoGaz). Zawór antyskażeniowy: Zawór antyskażeniowy dobrano na podstawie normy PN EN Projektowany budynek będzie zasilany w wodę z istniejącego wodociągu Φ160 biegnącego wzdłuż ul. Pogodnej poprzez nowoprojektowane przyłącze PE Φ90. Woda pitna pobierana z sieci wodociągowej zaliczana jest do kategorii 1 płynów, przed którymi wymagane jest zabezpieczenie. Dla kategorii 1 wymagane jest zabezpieczenie w postaci zaworu antyskażeniowego typu EA. Dobrano zawór antyskażeniowy EA DN 40 mm (np. EA291NF firmy Danfoss). 4

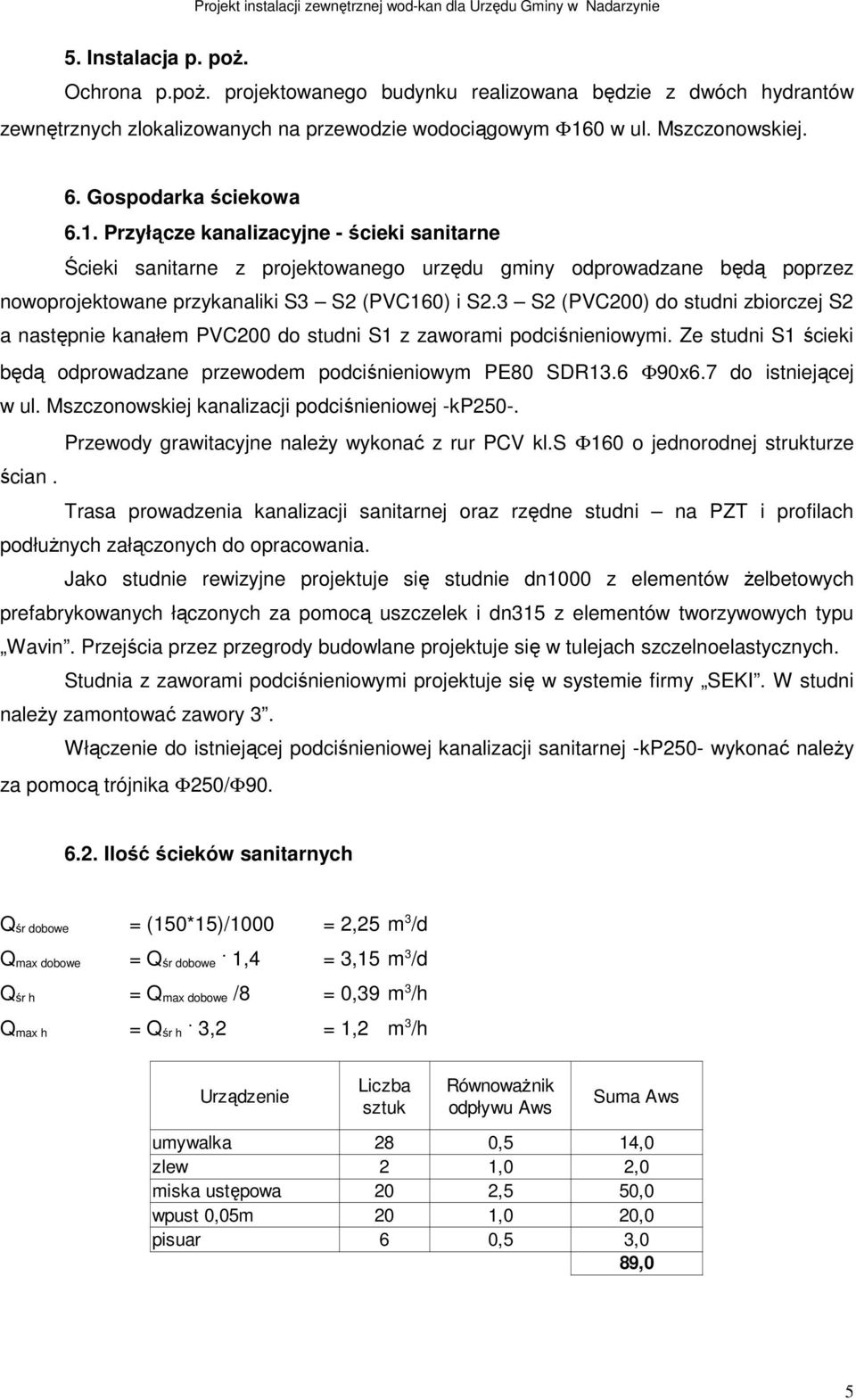

5 5. Instalacja p. poż. Ochrona p.poż. projektowanego budynku realizowana będzie z dwóch hydrantów zewnętrznych zlokalizowanych na przewodzie wodociągowym Φ160 w ul. Mszczonowskiej. 6. Gospodarka ściekowa 6.1. Przyłącze kanalizacyjne - ścieki sanitarne Ścieki sanitarne z projektowanego urzędu gminy odprowadzane będą poprzez nowoprojektowane przykanaliki S3 S2 (PVC160) i S2.3 S2 (PVC200) do studni zbiorczej S2 a następnie kanałem PVC200 do studni S1 z zaworami podciśnieniowymi. Ze studni S1 ścieki będą odprowadzane przewodem podciśnieniowym PE80 SDR13.6 Φ90x6.7 do istniejącej w ul. Mszczonowskiej kanalizacji podciśnieniowej -kp250-. Przewody grawitacyjne należy wykonać z rur PCV kl.s Φ160 o jednorodnej strukturze ścian. Trasa prowadzenia kanalizacji sanitarnej oraz rzędne studni na PZT i profilach podłużnych załączonych do opracowania. Jako studnie rewizyjne projektuje się studnie dn1000 z elementów żelbetowych prefabrykowanych łączonych za pomocą uszczelek i dn315 z elementów tworzywowych typu Wavin. Przejścia przez przegrody budowlane projektuje się w tulejach szczelnoelastycznych. Studnia z zaworami podciśnieniowymi projektuje się w systemie firmy SEKI. W studni należy zamontować zawory 3. Włączenie do istniejącej podciśnieniowej kanalizacji sanitarnej -kp250- wykonać należy za pomocą trójnika Φ250/Φ Ilość ścieków sanitarnych Q śr dobowe = (150*15)/1000 = 2,25 m 3 /d Q max dobowe = Q śr dobowe 1,4 = 3,15 m 3 /d Q śr h = Q max dobowe /8 = 0,39 m 3 /h Q max h = Q śr h 3,2 = 1,2 m 3 /h Urządzenie Liczba sztuk Równoważnik odpływu Aws Suma Aws umywalka 28 0,5 14,0 zlew 2 1,0 2,0 miska ustępowa 20 2,5 50,0 wpust 0,05m 20 1,0 20,0 pisuar 6 0,5 3,0 89,0 5

6 Obliczeniowa ilość ścieków sanitarnych: q s = 0,5 89= 4,7 l/s 7. Wytyczne realizacji Roboty ziemne dla kanalizacji projektuje się wykonać w wykopie wąsko przestrzennym szalowanym. Prace związane z budową kanalizacji winny być prowadzone zgodnie z przepisami zawartymi w PN-EN 1610:2002. Na wykonanym wodociągu przed zasypaniem ułożyć taśmę lokalizacyjno ostrzegawczą z wkładką metalową na głębokości 40cm pod powierzchnią terenu. Zgodnie z wytycznymi budowy kanałów z rur z tworzyw sztucznych projektuje się podsypkę piaskową grubości 15 cm. Studzienki rewizyjne dn1000 zbudowane będą z elementów prefabrykowanych z monolitycznym dnem a studzienka dn315 z tworzywa sztucznego. Przewody układać zgodnie z projektem i wytycznymi producenta. Zasypkę wykopu przeprowadzić po dokonaniu próby szczelności wg PN-EN 1610:2002 oraz po sprawdzeniu i zabezpieczeniu wszystkich złączy. Zasypkę rozpocząć od równomiernego obsypywania rur z boków, a następnie prowadzić ją warstwami 0,15 0,20 cm do wysokości 0,40 m nad górną krawędź rur. Podsypka oraz zasypka winna być zagęszczone. Wskaźnik zagęszczenia J D = 1, Zalecenia końcowe Przed rozpoczęciem robót ziemnych należy powiadomić wszystkich gestorów uzbrojenia znajdującego się na terenie robót. Przewody przed zasypaniem, zamurowaniem, zbudowaniem należy poddać próbie szczelności zgodnie z obowiązującymi normami i przepisami. Przewody przed zasypaniem należy zgłosić do inwentaryzacji przez uprawnione służby geodezyjne. Prace może wykonać wykonawca posiadający odpowiednie uprawnienia wymagane przepisami. Miejsce robót należy zabezpieczyć przed dostępem osób postronnych zgodnie z obowiązującymi normami i przepisami BHP. UWAGA: Urządzenia producentów użytych w projekcie są przykładowe i dopuszcza się zastosowanie równoważnych zamienników. 6
