1 ETN PRACOWNIA ARCHITEKTONICZNO-BUDOWLANA ELŻBIETA I TADEUSZ NIESZPOREK GLIWICE UL. ŻÓŁKIEWSKIEGO 15/10 TEL/FAX REGON NIP PROJEKT BUDOWLANY Inwestor Temat Obiekt Branża Projektował Ośrodek Sportu i Rekreacji w Gorlicach ul. Sportowa 9, Gorlice Instalacja kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody użytkowej w budynku krytej pływalni Fala i basenie kąpielowym otwartym w Gorlicach Kryta Pływalnia ul. Sienkiewicza 11, Gorlice mgr inż. Jarosław Szymczyk Część instalacyjna Opracował mgr inż. Alicja Probierz Gliwice

2 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody SPIS TREŚCI 1. ZAŁOŻENIA DO PROJEKTU 3 2. OPIS TECHNICZNY Instalacja solarna Instalacja zasobników ciepła Instalacja podgrzewu wody użytkowej oraz wody dolewanej do basenu krytego Instalacja szczytowego podgrzewu wody w zasobnikach ciepła Instalacja wymiennika ciepła i osprzętu dla basenu zewnętrznego Instalacja sterowania oraz opomiarowania systemu Instalacja odzysku ciepła z wody basenowej wyrzucanej do kanalizacji Instalacja podłączenia kratek ściekowych do kanalizacji burzowej Symulacja solarnego zysku ciepła Dobór wymiennika odzysku ciepła z wody basenowej wyrzucanej do kanalizacji Przedmiar robót Rysunki Fotografie Gliwice, ul. Lipowa 2 str. 2/14

3 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 1. ZAŁOŻENIA DO PROJEKTU Podstawą do opracowania projektu była dokumentacja budowlana obiektu, wizja lokalna, dokumentacja fotograficzna oraz n/w parametry: - basen zewnętrzny o powierzchni m 2 i objętości m 3 - ilość cwu zużywanej na basenie krytym 8 m 3 /dobę - ilość wody zimnej dolewanej do basenu krytego w ciągu dnia 5 m 3 - płukanie filtrów w nocy basenu krytego wodą basenową, ilość wody do płukania 35 m 3, czas płukania ½h - napełnianie nocne wodą zimną basenu krytego 4h 2. OPIS TECHNICZNY 2.1 Instalacja solarna W przedmiotowej instalacji solarnej zastosowano 18 kolektorów słonecznych o dużej powierzchni celem maksymalnego zmniejszenia ilości połączeń. Kolektory o łącznej powierzchni całkowitej 181,8 m 2 i powierzchni absorbera 164,16 m 2 ułożone w dwóch rzędach są idealnie dopasowane do zaprojektowanej konstrukcji wsporczej. Konstrukcja kolektorów pozwala na uzyskanie szczelności przeciwdeszczowej, orurowanie i armatura niewidoczna z zewnątrz dostępna jedynie przez zamykane otwory rewizyjne. Główne orurowanie wykonać z cienkościennej stali nierdzewnej, natomiast podłączenia kolektorów celem zapewnienia kompensacji z falistej stali nierdzewnej. Zastosować izolację z wełny mineralnej w płaszczu aluminiowym. Każdy kolektor wyposażyć w przepływomierz o zakresie do 6 l/min oraz odpowietrznik. Orurowanie doprowadzamy do 1 stacji solarnej wyposażonej w wymiennik, pompy, zawór trójdrogowy dla warstwowego ładowania zbiorników, przepływomierze 80 l/min, licznika energii cieplnej, sterownika oraz niezbędnej armatury odcinającej, regulacyjnej i zabezpieczającej 2 grupy pompowej basenu zewnętrznego wyposażonej w pompę, przepływomierz 80 l/min, armaturę odcinająco zabezpieczającą Gliwice, ul. Lipowa 2 str. 3/14

4 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody Grupę pompową basenu zewnętrznego należy połączyć z wymiennikiem basenu zewnętrznego zlokalizowanym w budynku filtrów i pomp basenu zewnętrznego. Przewody prowadzone na zewnątrz budynku pod powierzchnią terenu 100 cm powinny być w wykonaniu preizolowanym. Wszystkie elementy instalacji solarnej powinny mieć odporność temperaturową > 150 C. 2.2 Instalacja zasobników ciepła Zaprojektowano 6 zasobników ciepła o łącznej pojemności l usytuowane w dwóch miejscach: - w węźle CO i CWU 3 szt. - w pomieszczeniu technologii basenowej 3 szt. Zespoły zbiorników połączone wg schematu z rys.2 zabezpieczone zaworami bezpieczeństwa 5/4 i ciśnieniem 3 bar oraz zamkniętymi naczyniami wyrównawczymi o pojemności 600l. Zbiorniki 1, 2 i 3 ładowne są energią słoneczną a w przypadku jej braku energią PEC. Energia zgromadzona w zbiornikach 1, 2 i 3 zostaje przepompowana do zbiorników 4, 5 i 6 gdzie zostanie zużyta do podgrzewu wody dolewanej do basenów A i B 2.3 Instalacja podgrzewu wody użytkowej oraz wody dolewanej do basenu krytego Podgrzewanie cwu rozwiązane przez zastosowanie równolegle modułów świeżej wody użytkowej o wydajności 1,8 m 3 /h, temperaturze minimalnej wody użytkowej 38 C dla temperatury zbiornika 50 C. Moduły w izolacji wyposażone w wymienniki, pompy ładujące sterowane elektronicznie oraz precyzyjne regulatory temperatury cwu. Jeden z modułów wyposażony w pompę cyrkulacyjną sterowaną czasowo oraz temperaturowo. Moduły podłączone do zbiornika wg schematu z rys.2 zabezpieczone zaworami bezpieczeństwa 3/4 8 bar oraz naczynie wyrównawcze o pojemności 35l. Na wejściu zastosować filtr 5/ Gliwice, ul. Lipowa 2 str. 4/14

5 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody Podgrzew wody dolewanej do basenów realizowany jest przez moduł świeżej wody użytkowej o wydajności 8,75 m 3 /h i temperaturą wody 28 C dla temperatury 40 C w zasobnikach ciepła. Na wejściu zastosować filtr Instalacja szczytowego podgrzewu wody w zasobnikach ciepła Uzupełnienie ciepła w zbiornikach akumulacyjnych 1, 2 i 3 nastąpi poprzez grupę pompową wyposażoną w pompę, przepływomierz, zawór zwrotny i zawory odcinające, w izolacji cieplnej podłączonej do rozdzielaczy instalacji basenowej wg fotografii nr 1 i 2. Podłączenie do zbiorników wykonać wg schematu z rys.2. Parametry grupy pompowej G=3 m 3 /h, H p = 2 mh 2 O. 2.5 Instalacja wymiennika ciepła i osprzętu dla basenu zewnętrznego Włączenie wymiennika basenu zewnętrznego wg rys.10 i schematu z rys.2. Należy na rurze doprowadzającej wodę do basenu zabudować zasuwę regulacyjną Ø200 oraz czujnik F Instalacja sterowania oraz opomiarowania systemu System sterowania należy wykonać poprzez zastosowanie 12 czujników temperatur, 2 wodomierzy impulsowych, 5-ciu urządzeń wykonawczych, 2 liczników energii (usytuowanie wymienionych elementów wg schematu z rys.2). System wyposażyć w archiwizację pomiarów wszystkich czujników, stanu pracy urządzeń, stanu liczników energii. Archiwizacja powinna być dostępna od momentu uruchomienia systemu, powinna mieć możliwość chwilowego odczytu poprzez LAN jak i wydruku pomiarów za dowolny okres oraz w dowolnych interwałach czasowych (np. parametry ca 15 minut za kwartał), informacje te dostępne dla użytkownika w jednym protokole Gliwice, ul. Lipowa 2 str. 5/14

6 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 2.7 Instalacja odzysku ciepła z wody basenowej wyrzucanej do kanalizacji W celu wprowadzenia odzysku ciepła z wody wyrzucanej do kanalizacji podczas czyszczenia filtrów (35 m 3 /h) należy zamontować wymiennik JAD na konstrukcji stalowej pomiędzy posadzką a podciągiem żelbetowym w miejscu wskazanym na rys.8 zgodnie ze schematem z rys.2. Połączenia z instalacją basenową i kanalizacyjną wykonać z PVC 110. Wodę zimną doprowadzić rurą Ø54 x 1,5. Na rurociągu wody zimnej zamontować licznik wody. Rurociąg wody podgrzanej wprowadzić pomiędzy istniejącymi zaworami elektromagnetycznymi ZR1 i ZR2 służącymi do automatycznego dolewania wody a zabudowanymi zaworami kulowymi Ø50 Z1 i Z Instalacja podłączenia kratek ściekowych do kanalizacji burzowej Odprowadzenie wody deszczowej należy wykonać przez zabudowanie 15-tu kratek ściekowych Ø110 podłączonych do zbiorczego przewodu Ø110 z PVC umocowanego na stopniu trybuny i podłączonego do studzienki deszczowej rys.5 i Gliwice, ul. Lipowa 2 str. 6/14

7 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 2.9 Symulacja solarnego zysku ciepła Gliwice, ul. Lipowa 2 str. 7/14

8 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody Gliwice, ul. Lipowa 2 str. 8/14

9 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody Gliwice, ul. Lipowa 2 str. 9/14

10 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 2.10 Dobór wymiennika odzysku ciepła z wody basenowej wyrzucanej do kanalizacji Gliwice, ul. Lipowa 2 str. 10/14

11 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 2.11 Przedmiar robót Gliwice, ul. Lipowa 2 str. 11/14

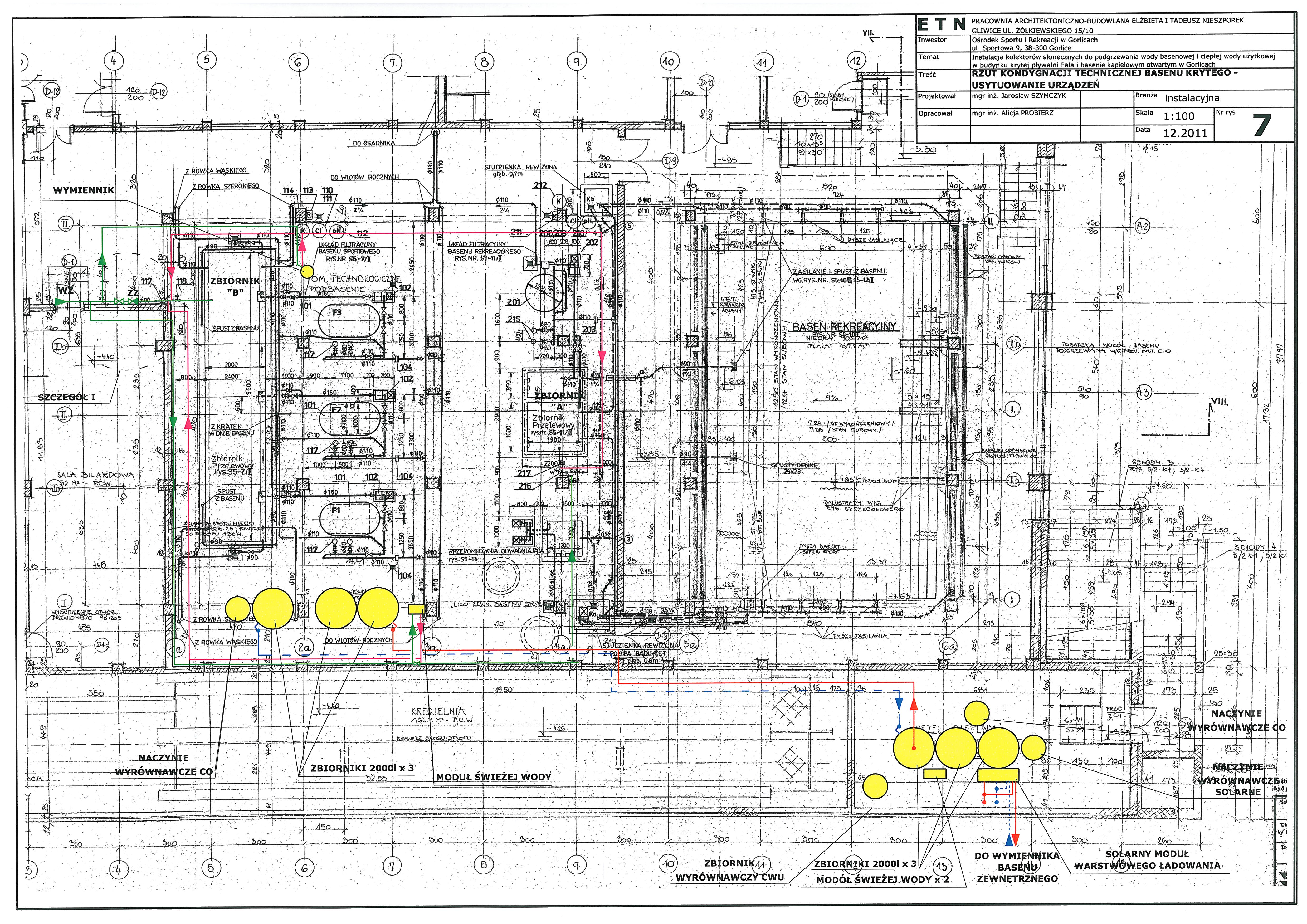

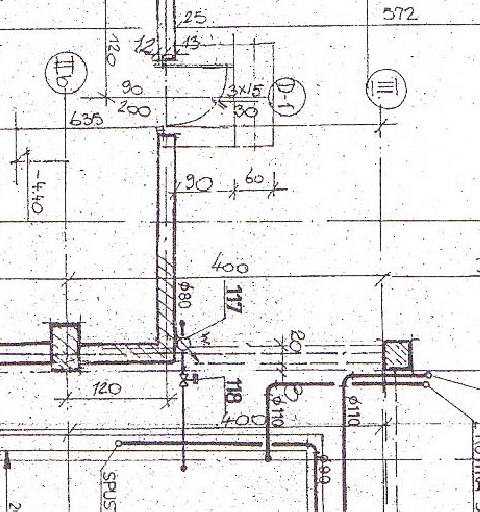

12 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 2.12 Rysunki - Rys.1 Plan sytuacyjny - Rys.2 Schemat instalacji - Rys.3 Schemat połączenia kolektorów - Rys.4 Przekrój zabudowy kolektorów - Rys.5 Rzut zabudowy kolektorów (włączenie tarasowych kratek ściekowych do istniejącej studzienki kanalizacji burzowej) - Rys.6 Przekrój włączenia tarasowych kratek ściekowych do istniejącej studzienki kanalizacyjnej - Rys.7 Rzut kondygnacji technicznej basenu krytego usytuowanie urządzeń - Rys.8 Szczegół rys.7 - Rys.9 Rzut pomieszczenia filtrów i pompowni basenu zewnętrznego Gliwice, ul. Lipowa 2 str. 12/14

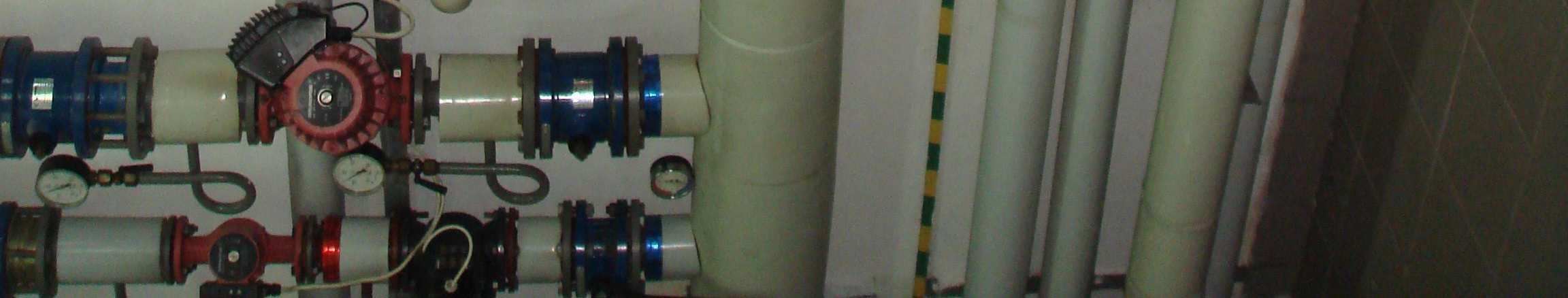

13 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody 2.13 Fotografie - Fot.1 Wpięcie do instalacji szczytowego podgrzewu wody w zasobnikach Gliwice, ul. Lipowa 2 str. 13/14

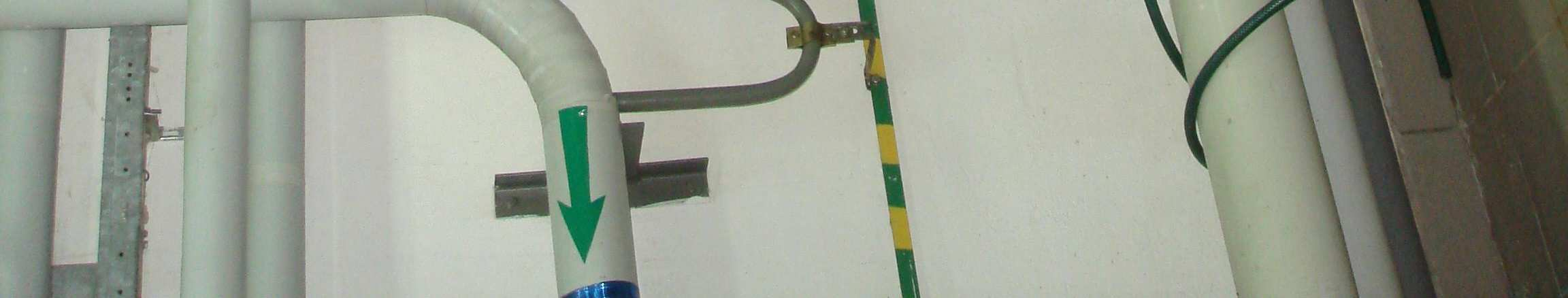

14 Projekt instalacji kolektorów słonecznych do podgrzewania wody basenowej i ciepłej wody - Fot.2 Wpięcie do instalacji szczytowego podgrzewu wody w zasobnikach Gliwice, ul. Lipowa 2 str. 14/14
